BIM-Viewer

Übersicht

Verwenden Sie den BIM-Viewer in PlanRadar, wenn Sie mit BIM-Modellen arbeiten. Mit dem Viewer können Sie Modellelemente ein- oder ausblenden, IFC-Eigenschaften anzeigen, Abstände, Winkel und Flächen messen, Schnitte erstellen und vieles mehr.

PlanRadar unterstützt auch die Arbeit mit föderierten IFC-Modellen, was bedeutet, dass Sie mehrere IFC-Modelle gleichzeitig betrachten können. Zur einfacheren Navigation innerhalb des BIM-Modells können Sie zwischen freiem Kameramodus und Gehmodus wechseln. Außerdem können Sie mit einer 2D-Übersichtskarte Ihre Position und Kameraausrichtung schnell anpassen.

Lesen Sie mehr über BIM-Unterstützung in PlanRadar.

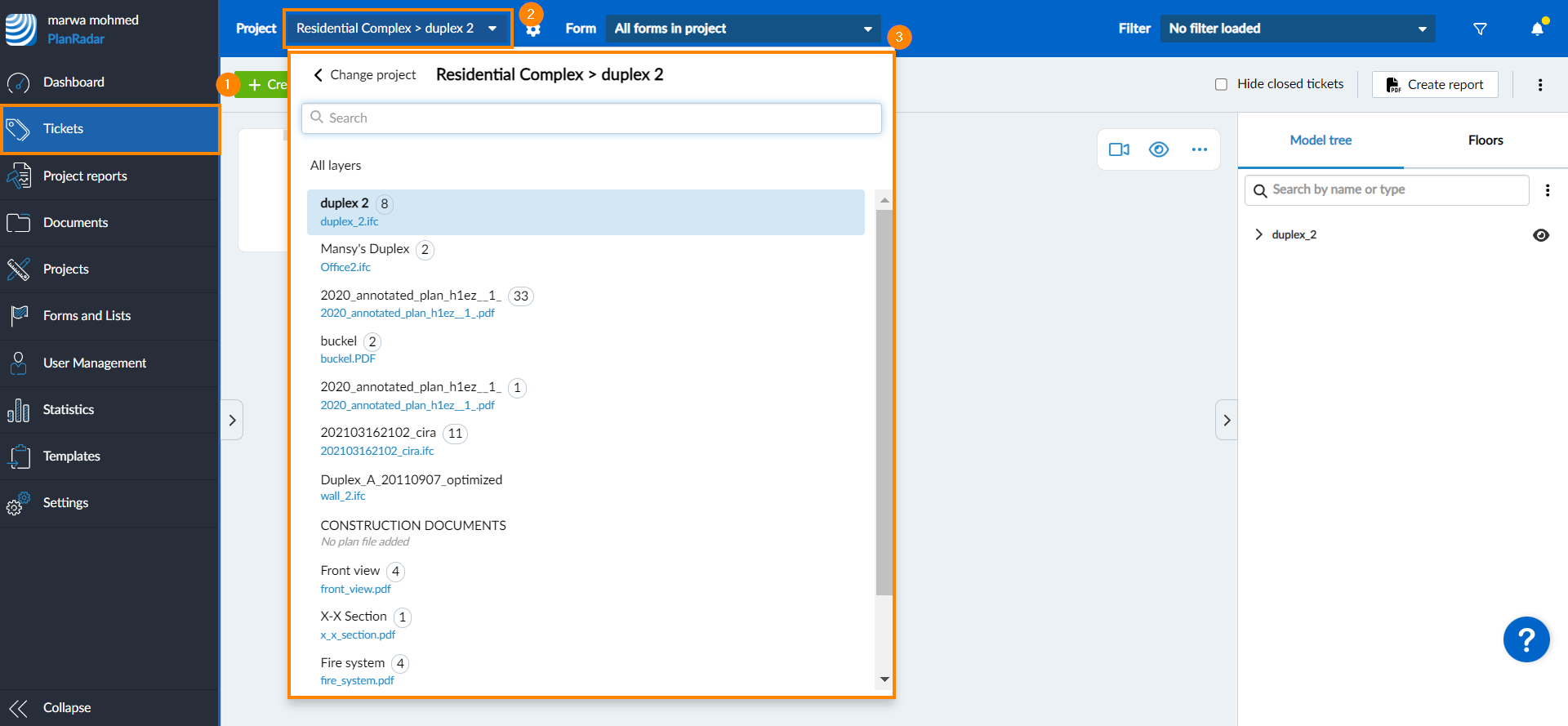

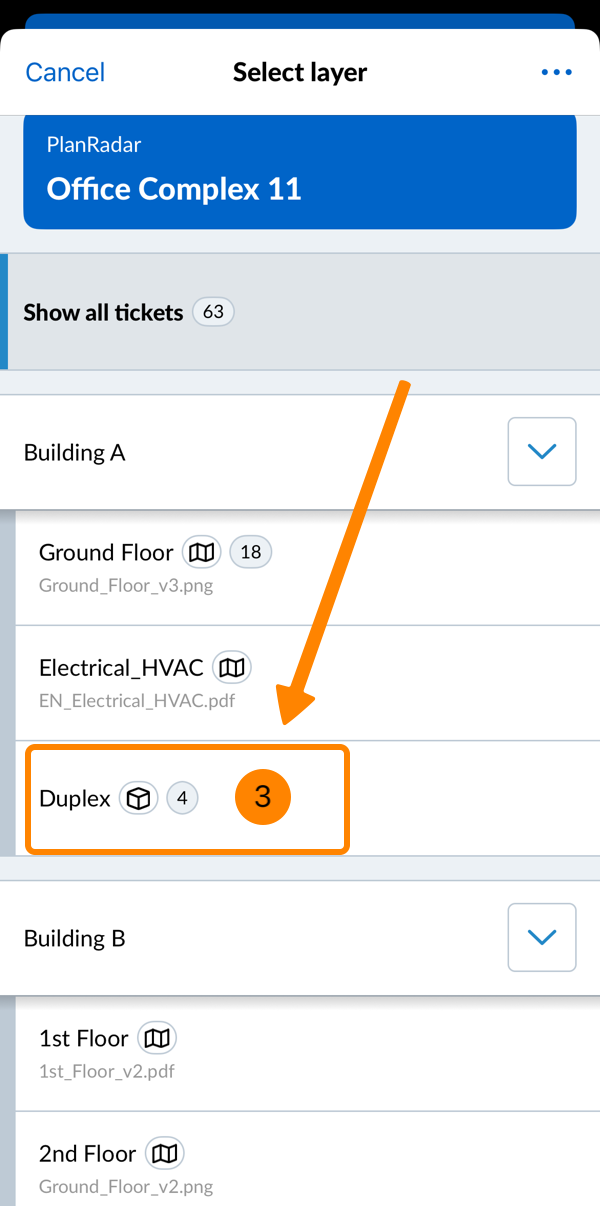

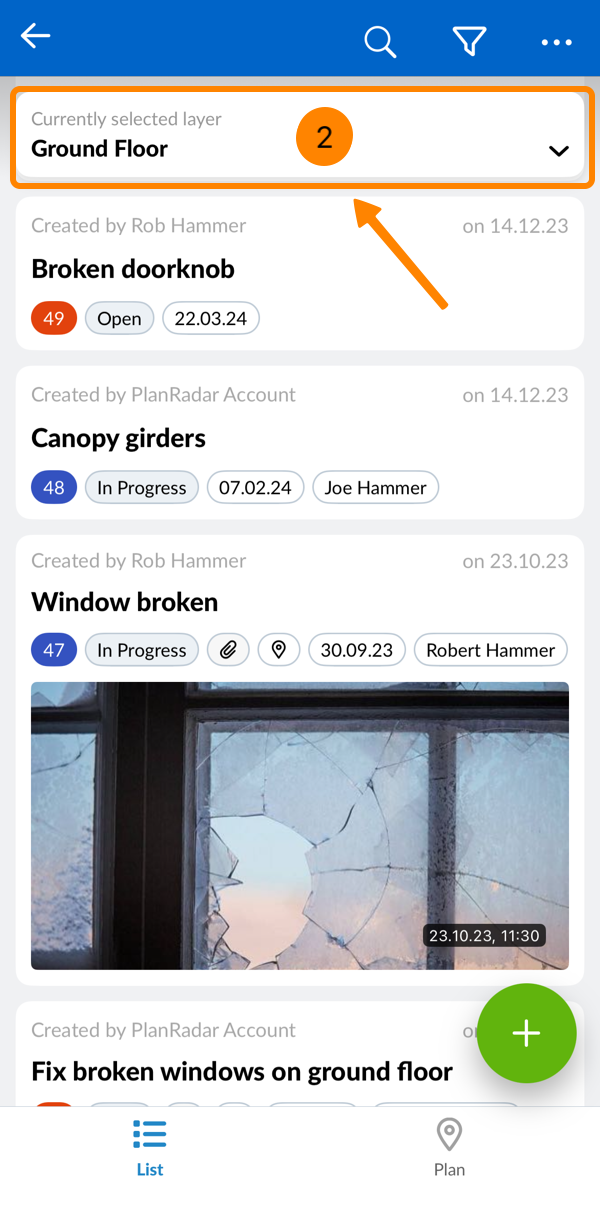

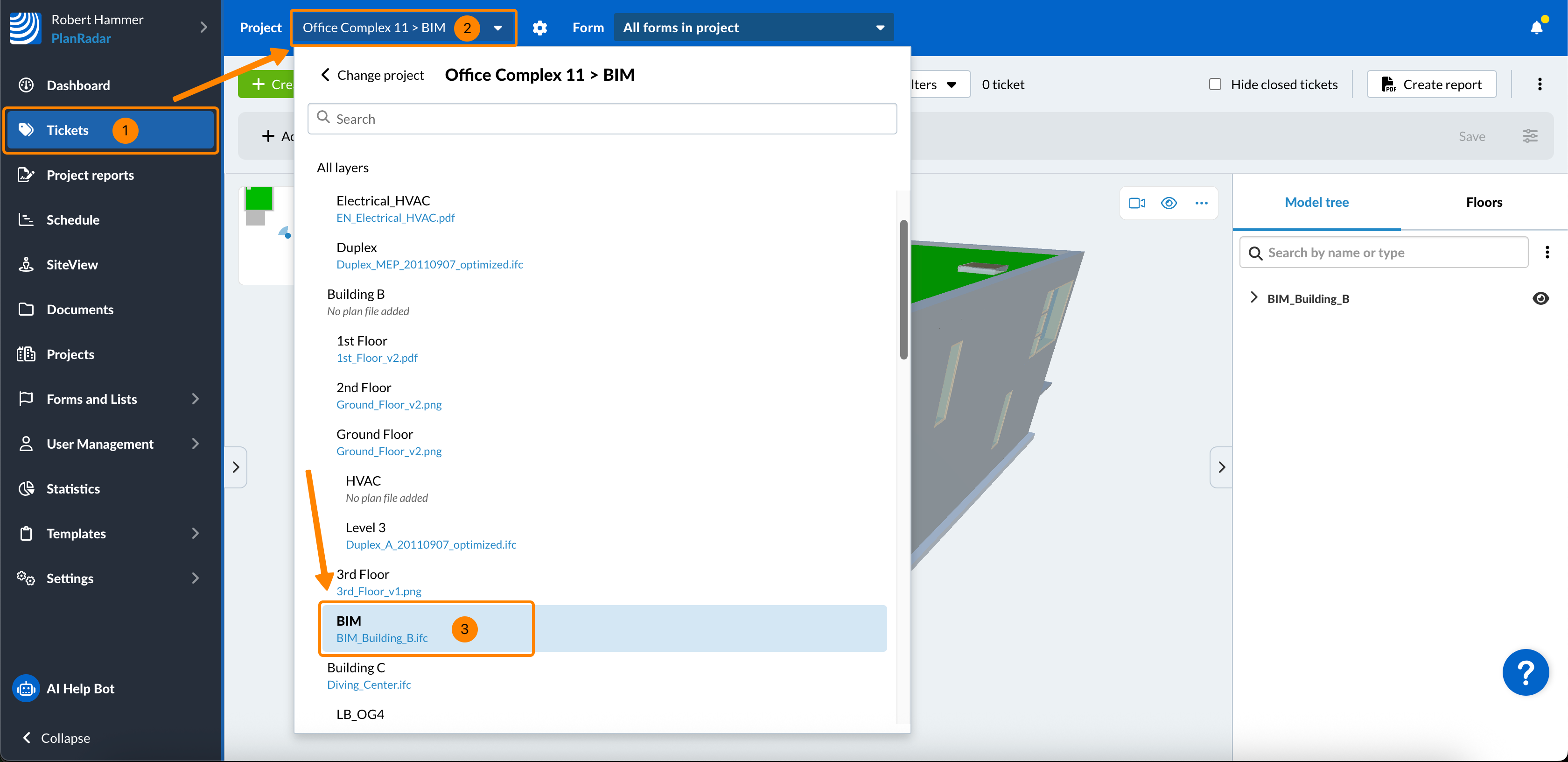

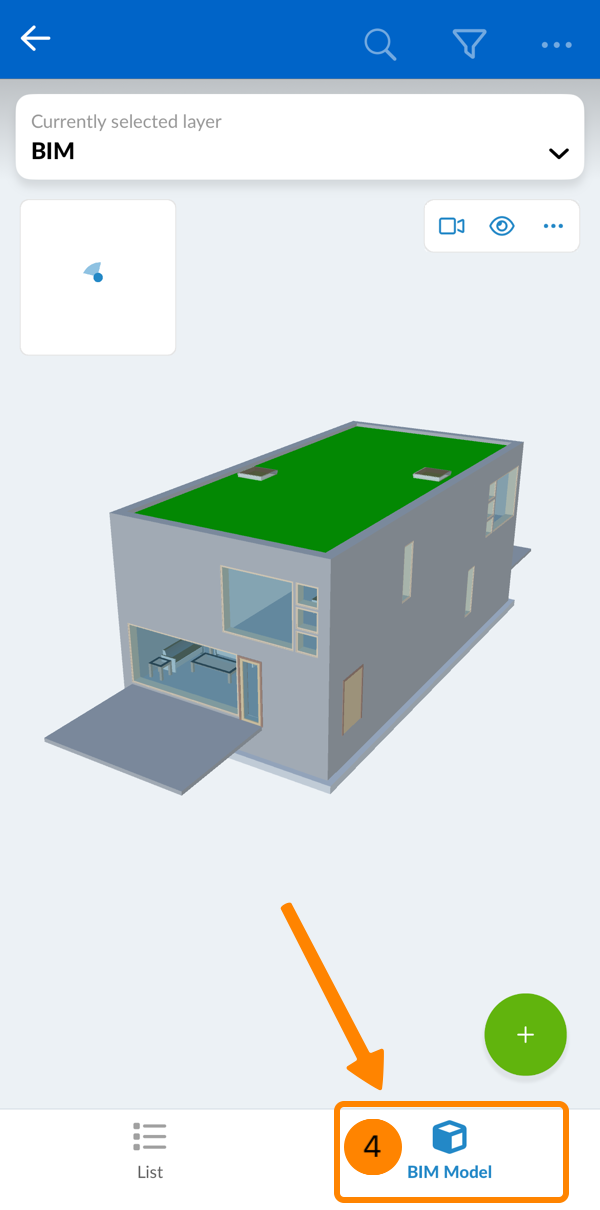

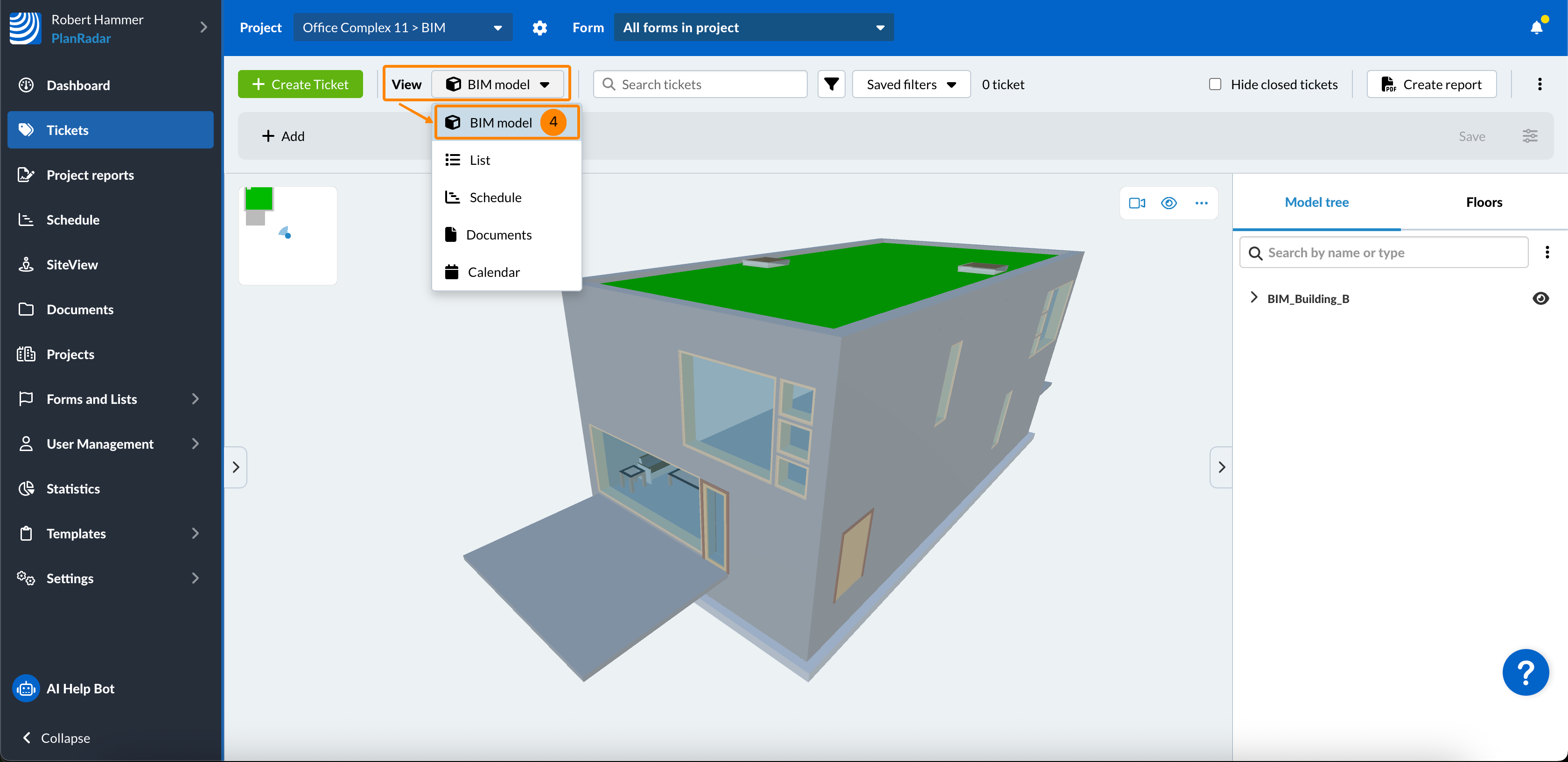

Zugang zum BIM-Viewer

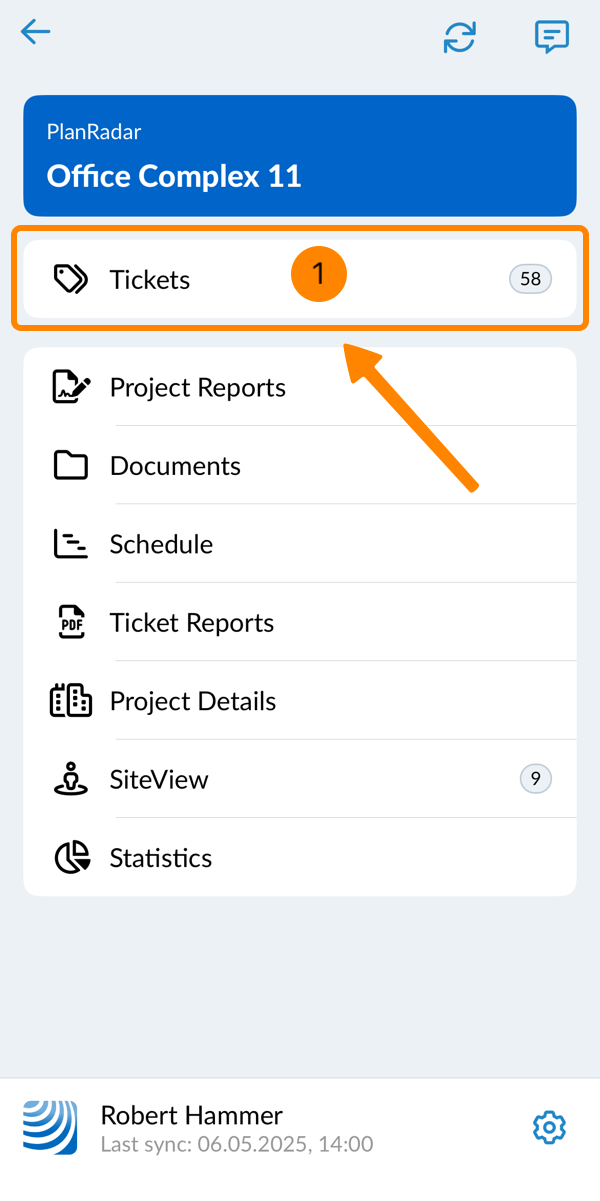

1. Klicken Sie auf Tickets
2. Öffnen Sie das Projekt Dropdown-Menü
3. Wählen Sie das Projekt und die Ebene

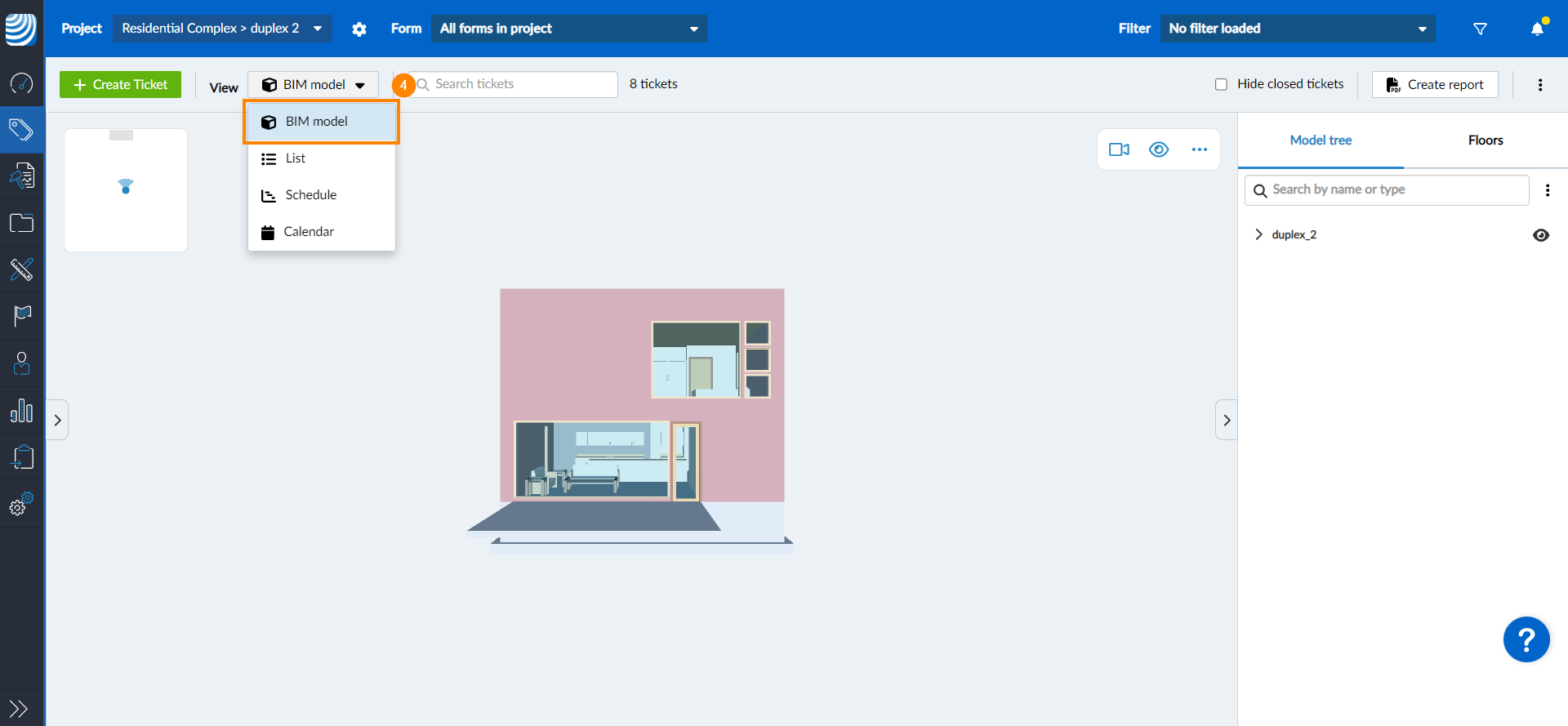

4. Klicken Sie auf BIM-Modell in der Ansicht Dropdown-Liste


Modell Baum & Stockwerke

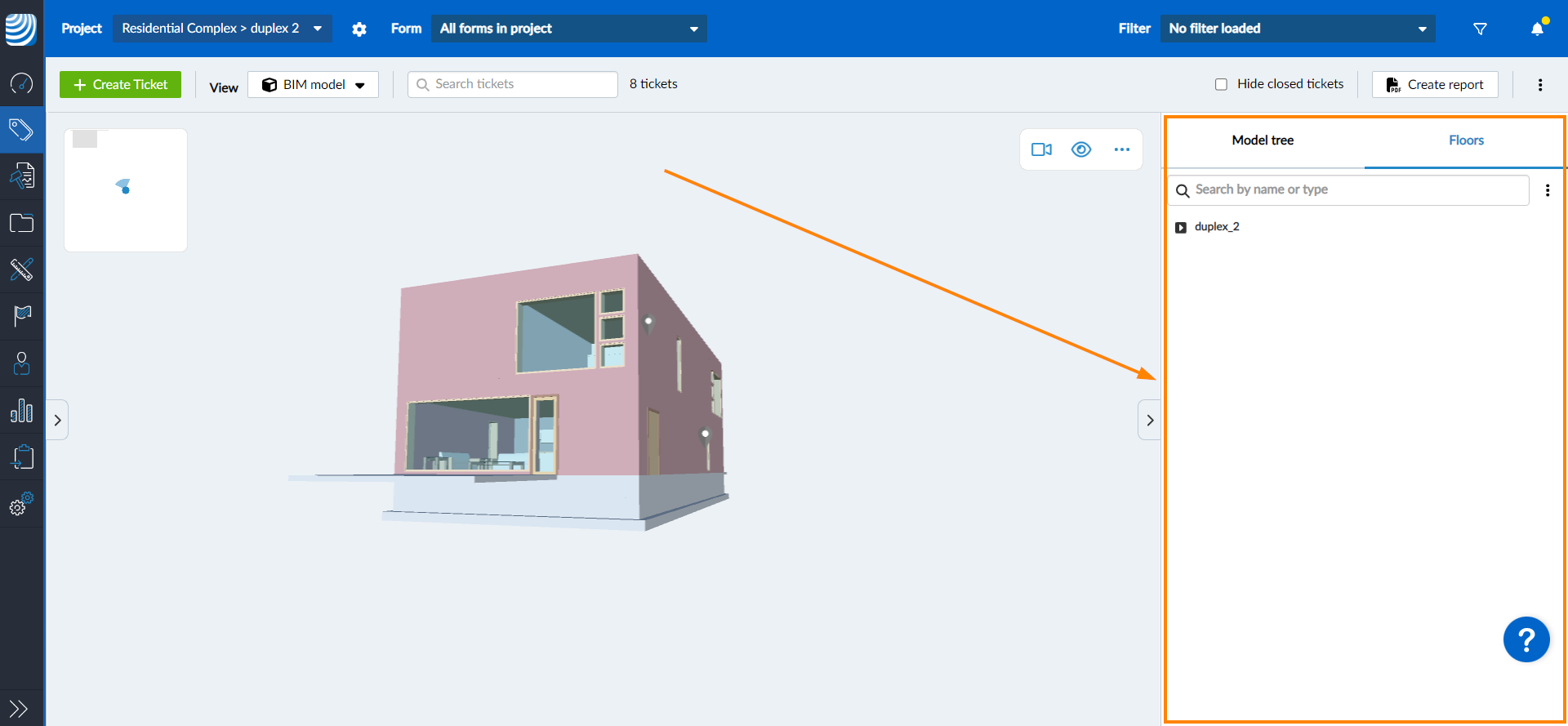

Die rechte Seitenleiste in der BIM-Modellansicht hat zwei Registerkarten: Modellbaum listet die Komponenten des Modells als Baum auf und Stockwerke listet alle Stockwerke des Modells mit einer Planvorschau auf.

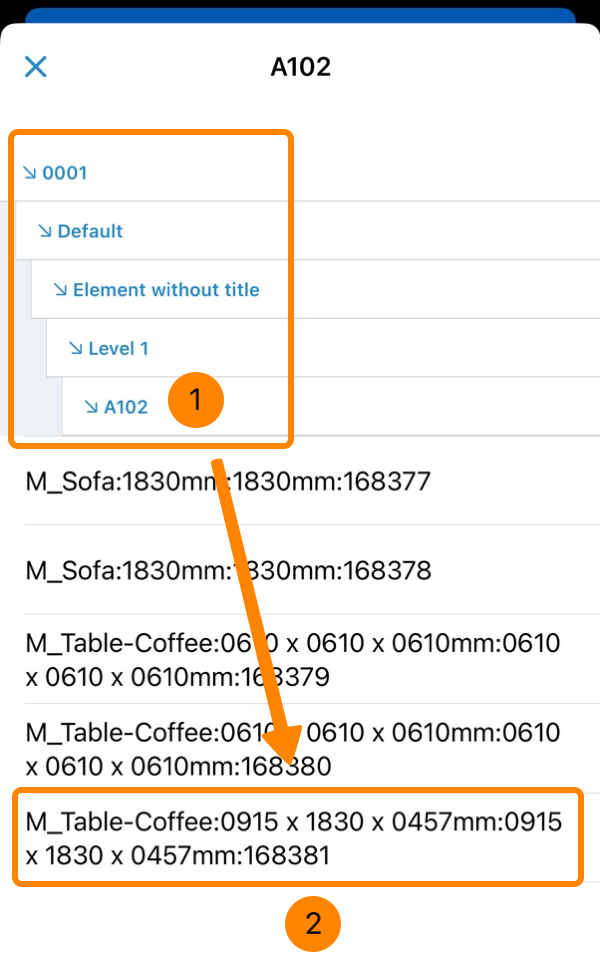

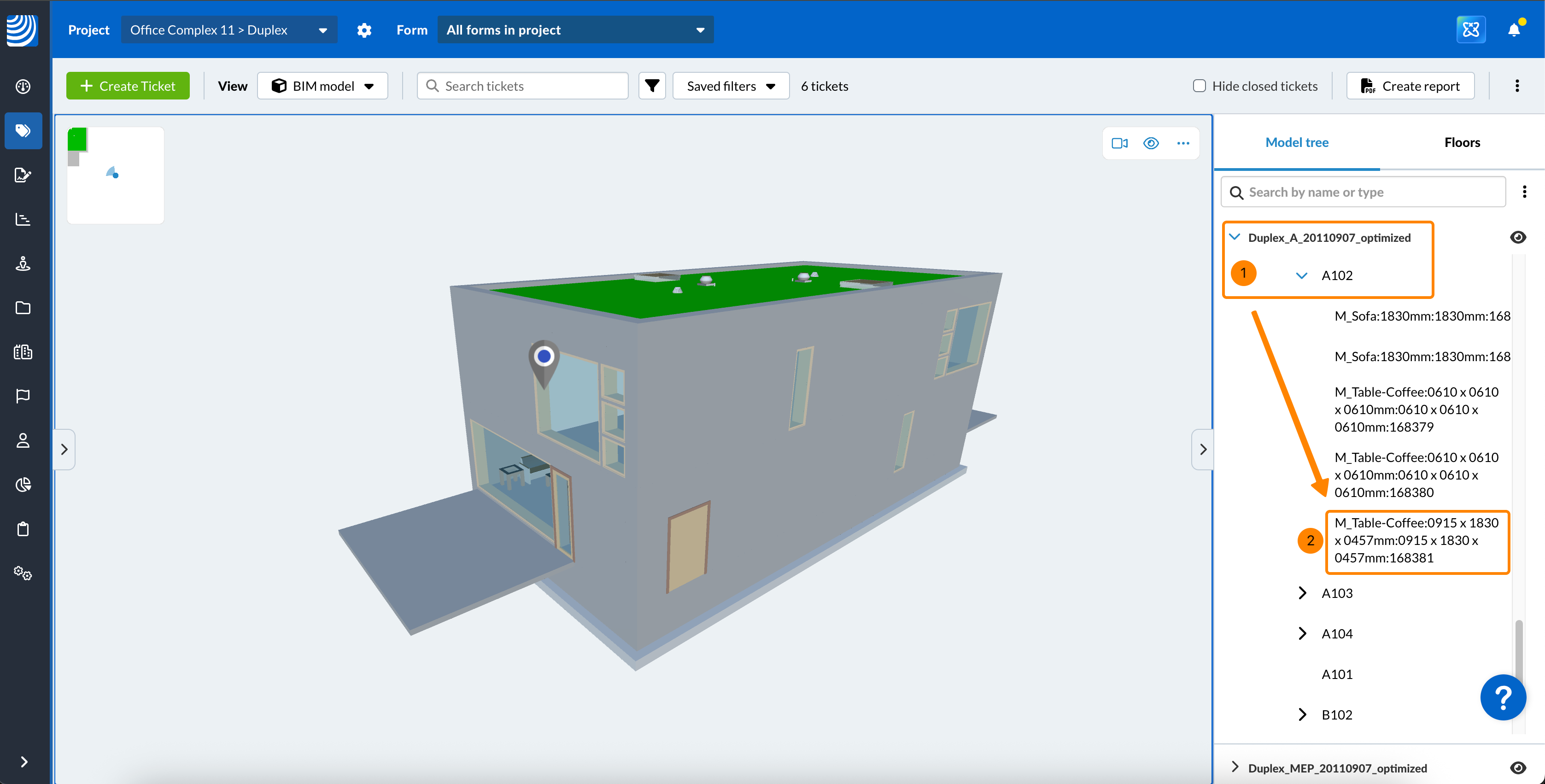

Modellbaum

Der Modellbaum zeigt die Modellkomponenten als Baum gemäß dem IFC-Standard an.

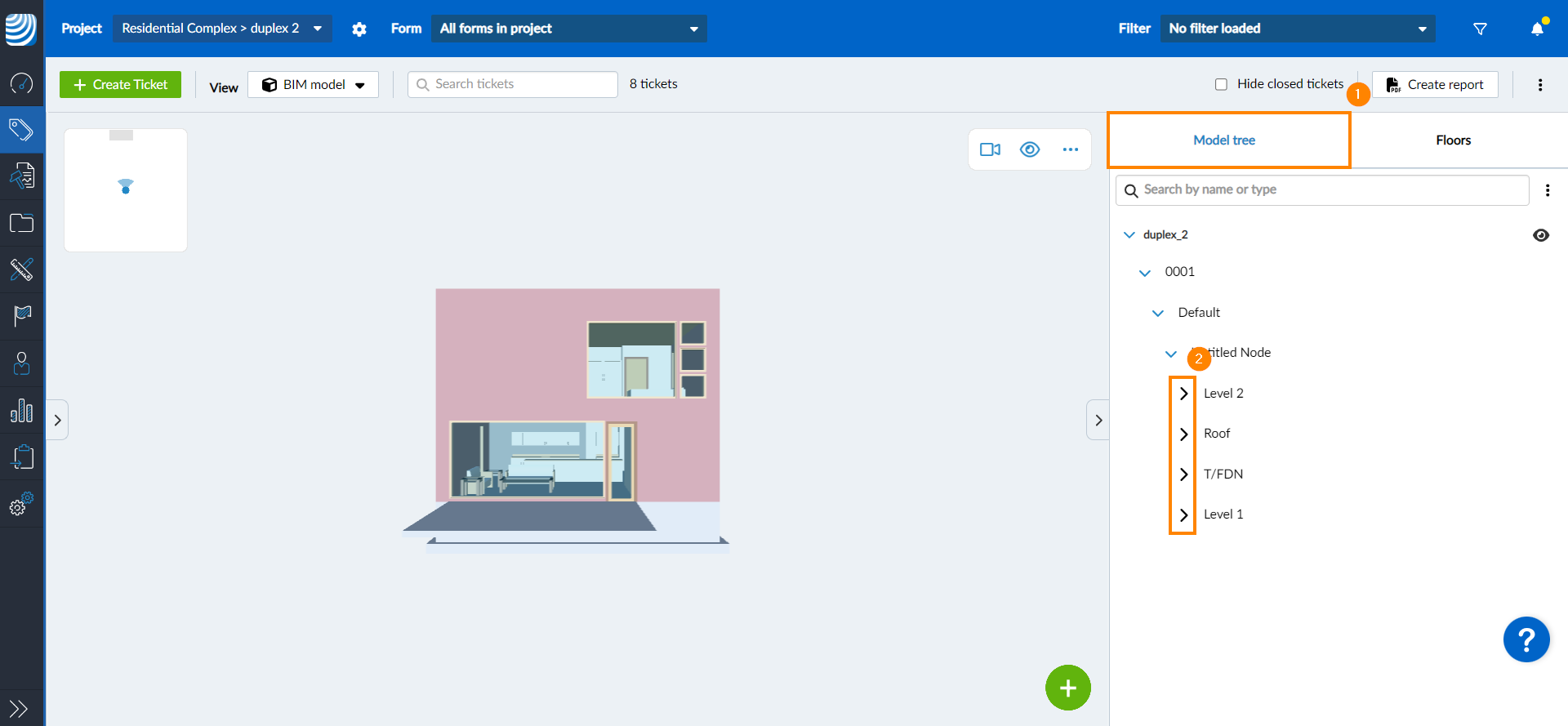

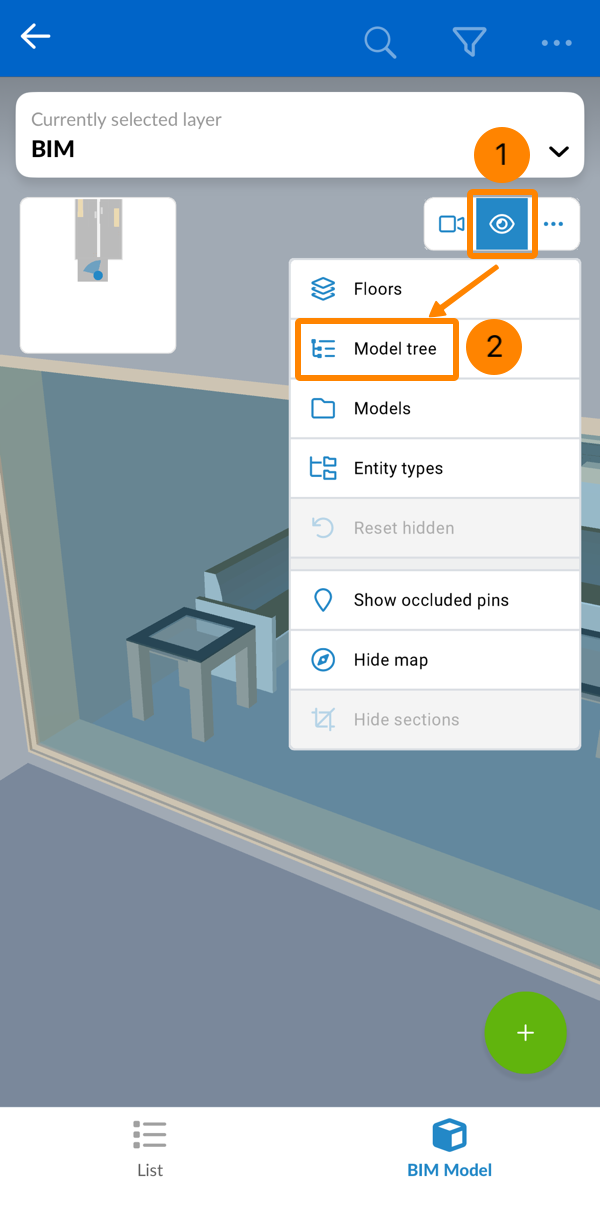

So zeigen Sie den Modellbaum an:

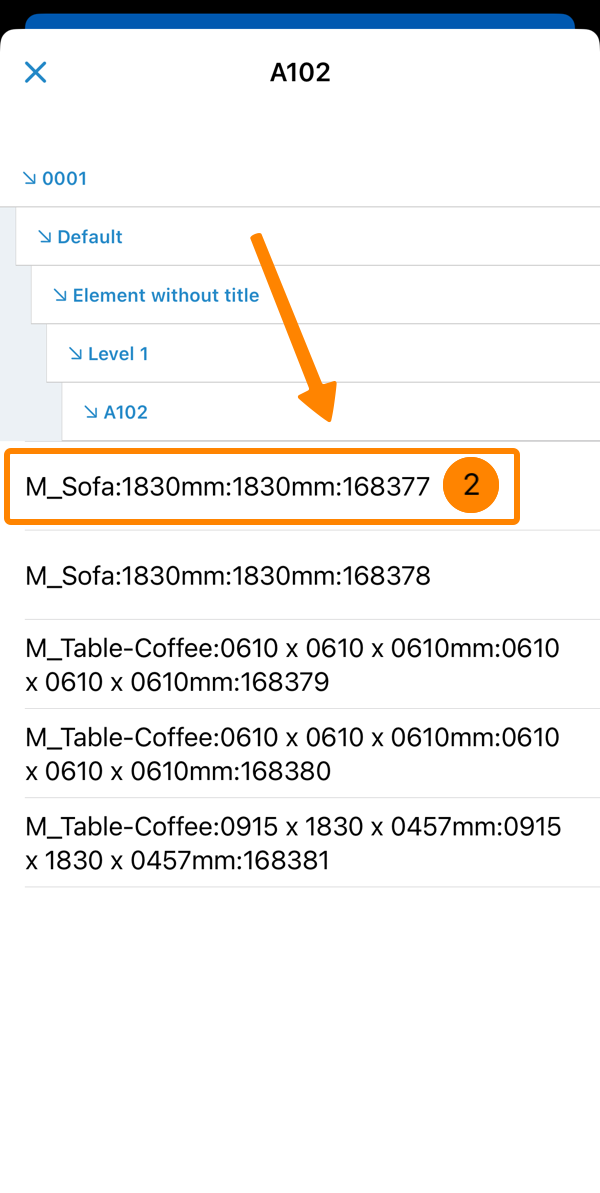

1. Klicken Sie auf Modellbaum

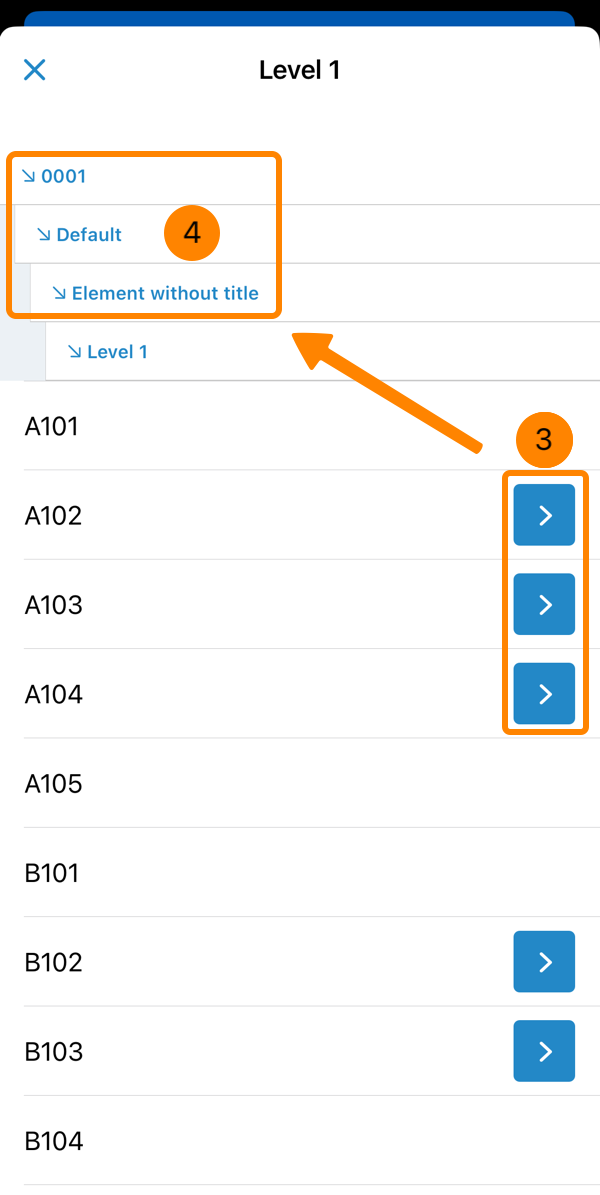

2. Klicken Sie auf den seitlichen Pfeil neben der Komponente, um sie zu erweitern und die zugehörigen Elemente anzuzeigen.

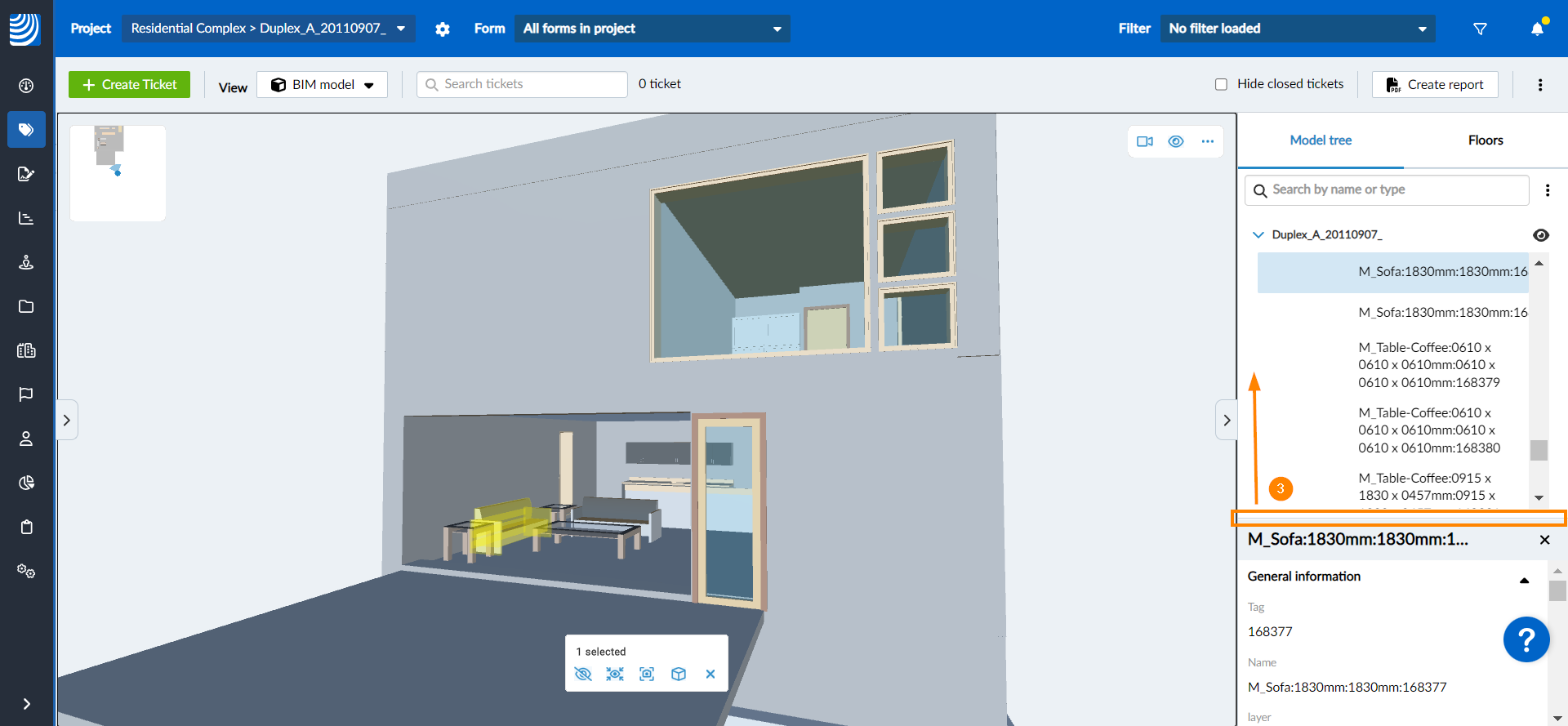

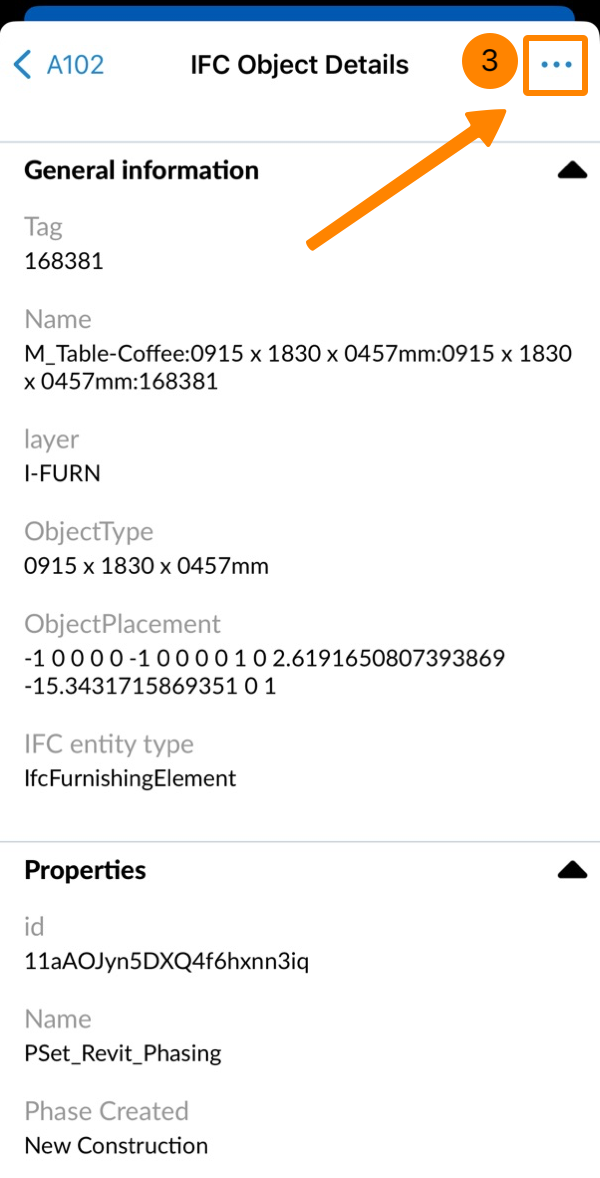

Element-Eigenschaften anzeigen

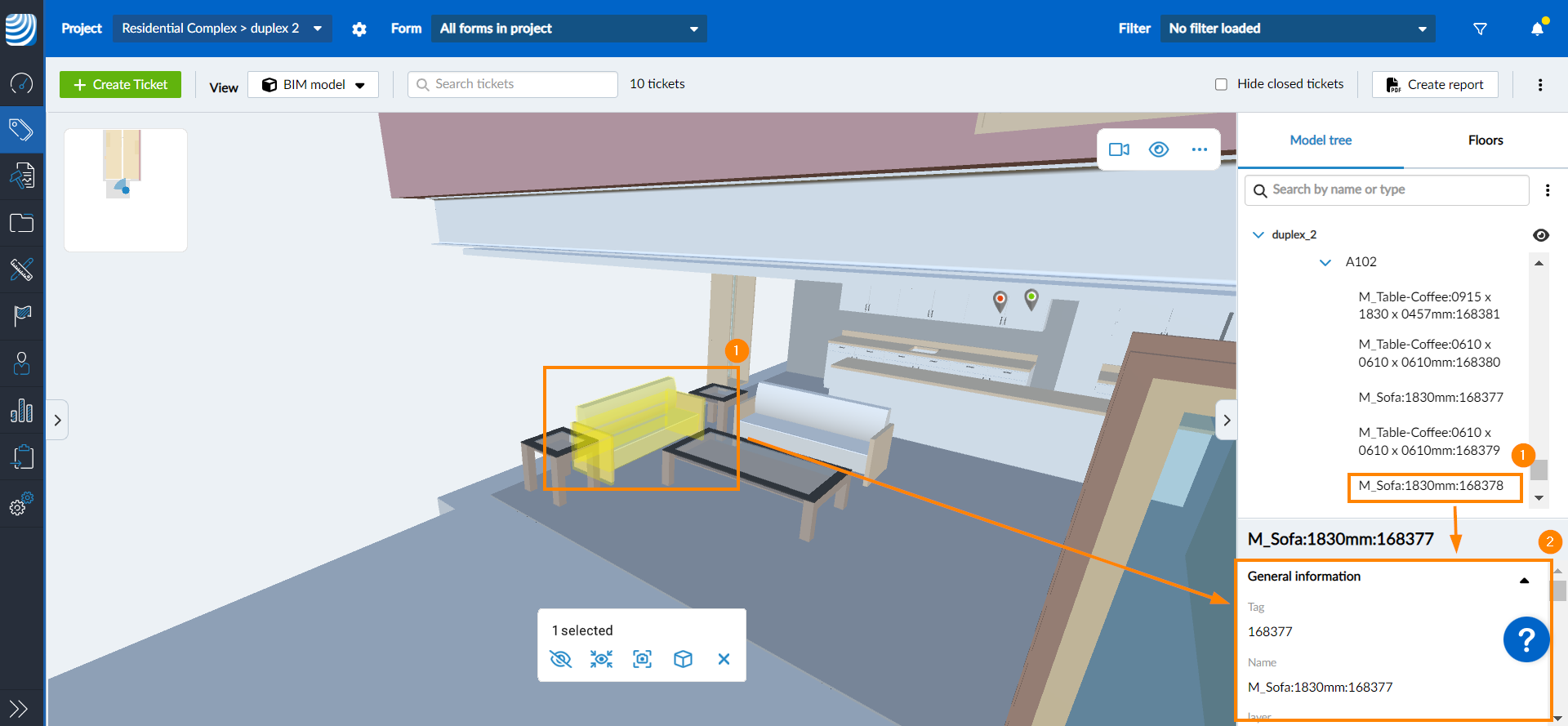

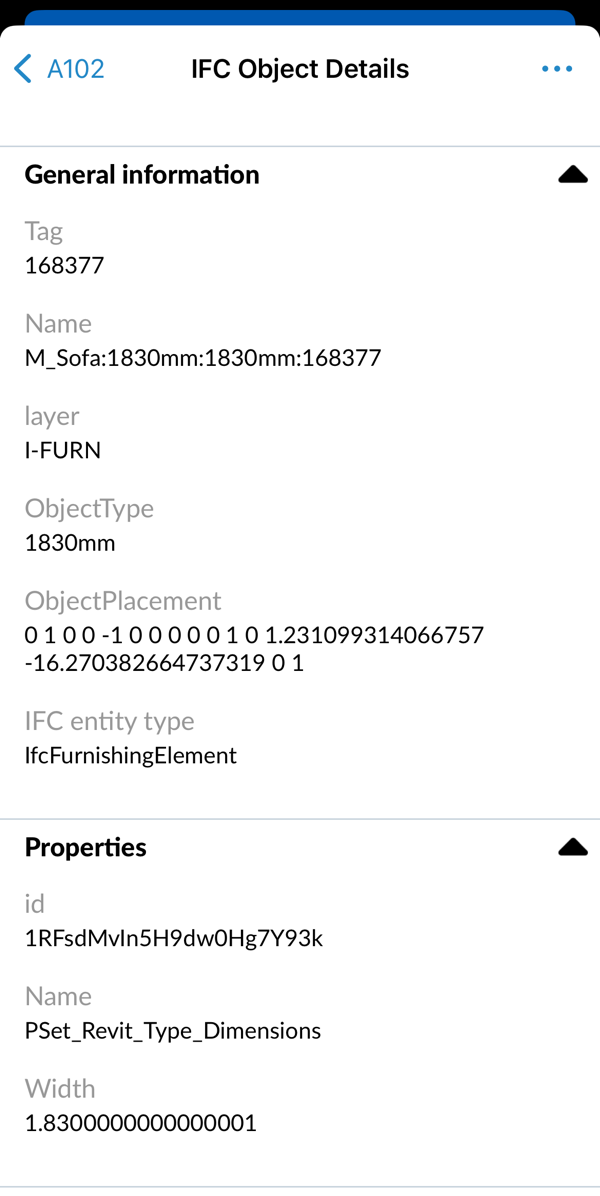

So zeigen Sie die IFC-Eigenschaften eines Elements an:

1. Klicken Sie auf das Element entweder im Modellbaum oder in der 3D-Ansicht
2. Die IFC-Eigenschaften werden in der Seitenleiste unter dem Modellbaum angezeigt

3. Optional: Ziehen Sie den oberen Rand des Eigenschaftsfensters, um dessen Größe zu ändern


Element suchen

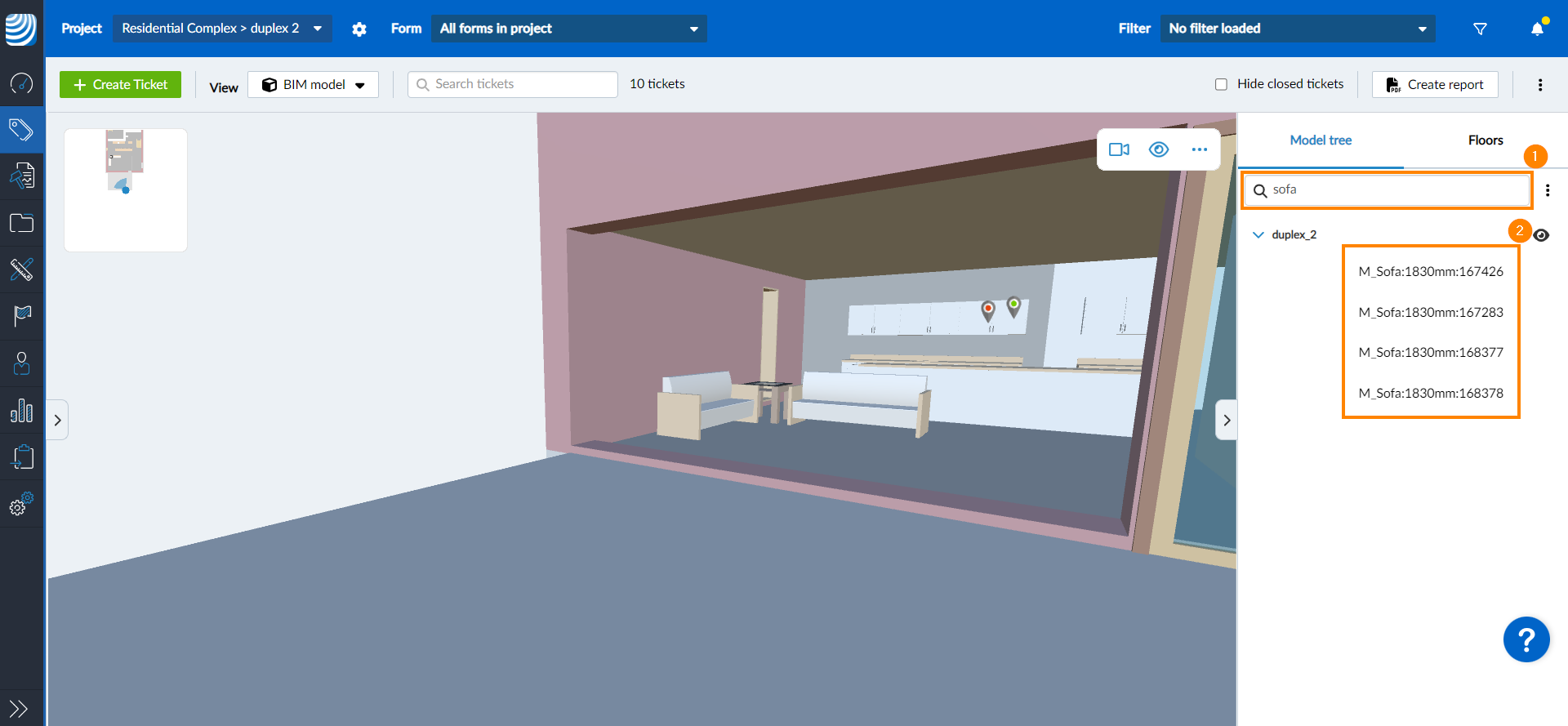

Sie können ein Element finden, indem Sie es in der Modellstruktur suchen. So suchen Sie nach einem Element:

1. Geben Sie den Namen des Elements in die Suchleiste ein
2. Die Elemente, die dem Suchbegriff entsprechen, werden im Modellbaum angezeigt

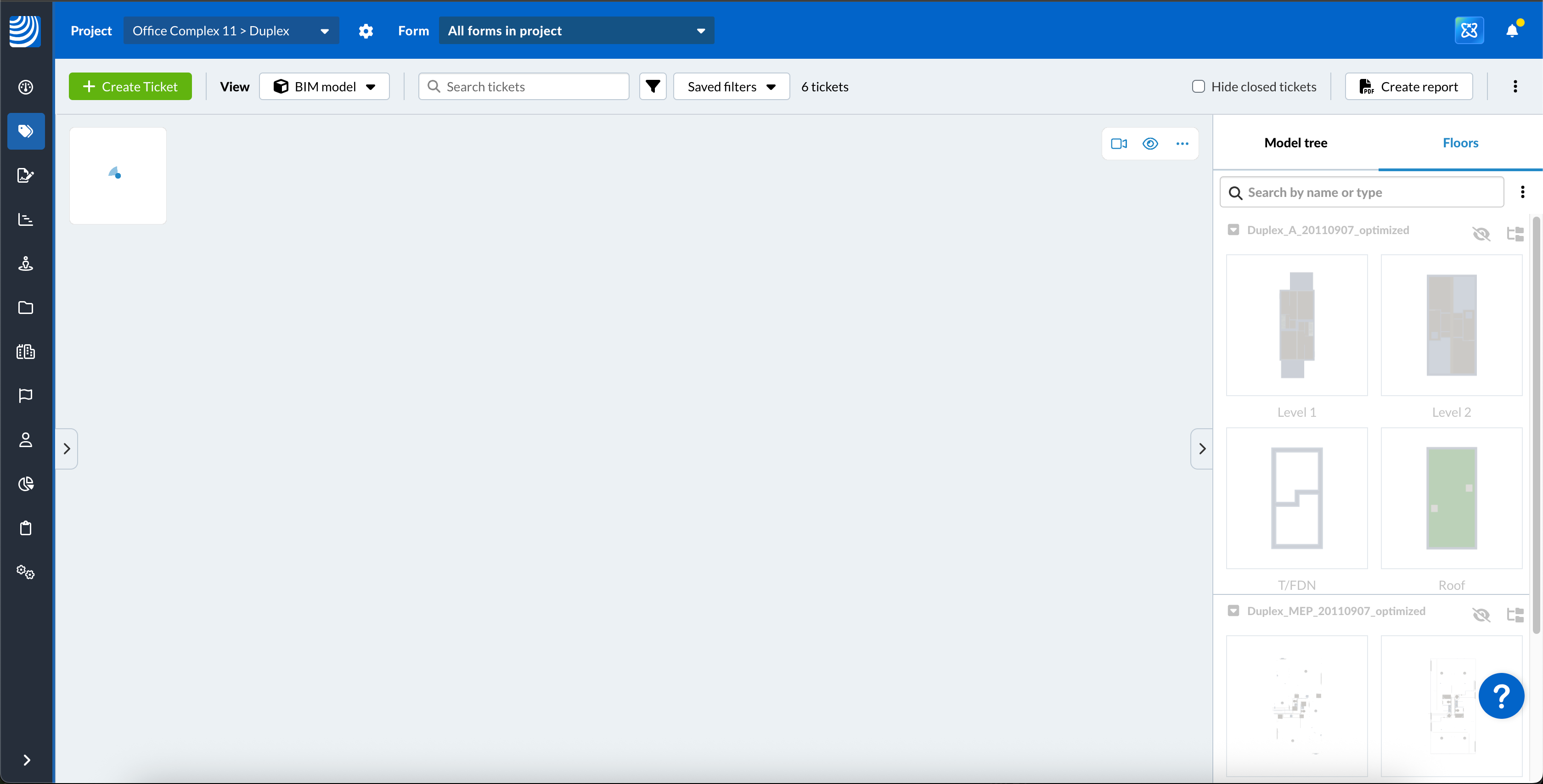

Stockwerke

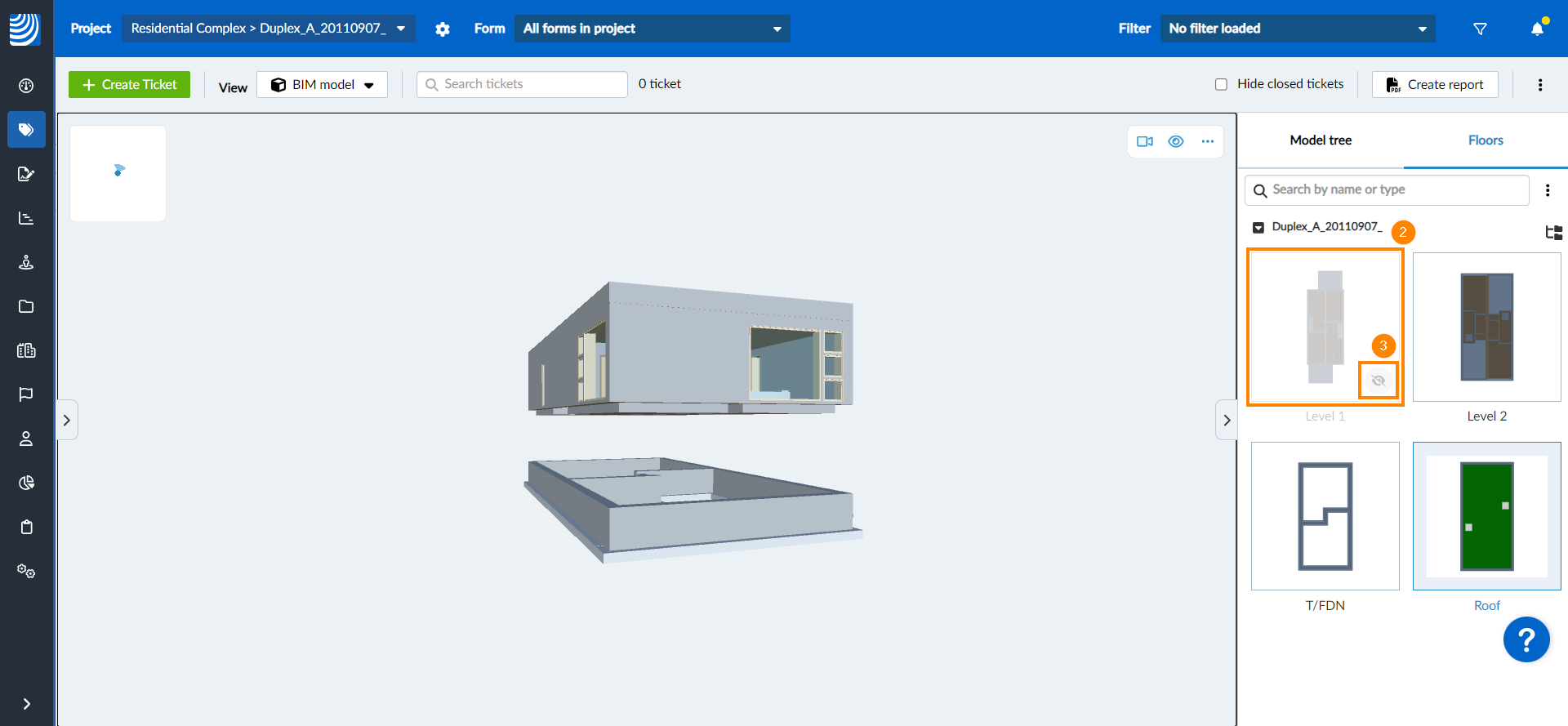

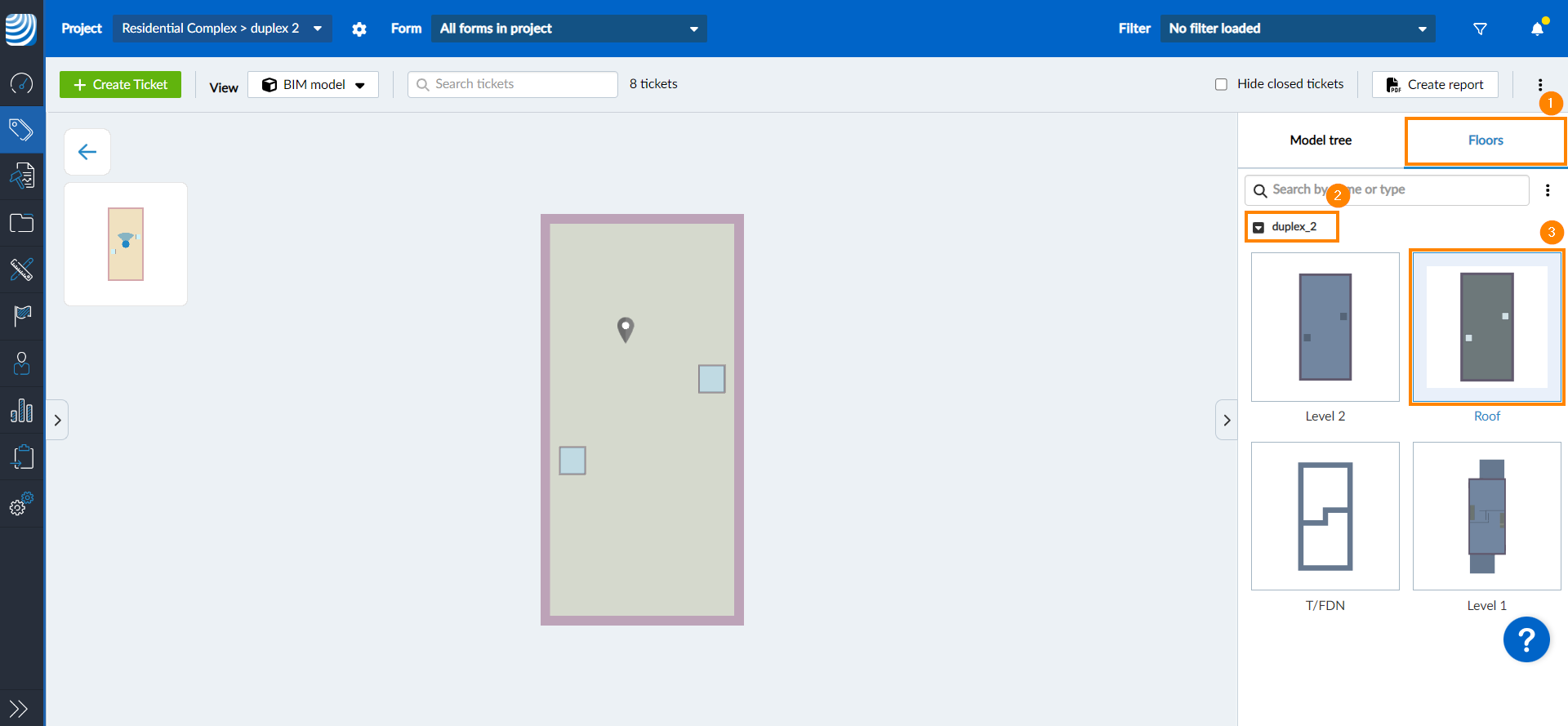

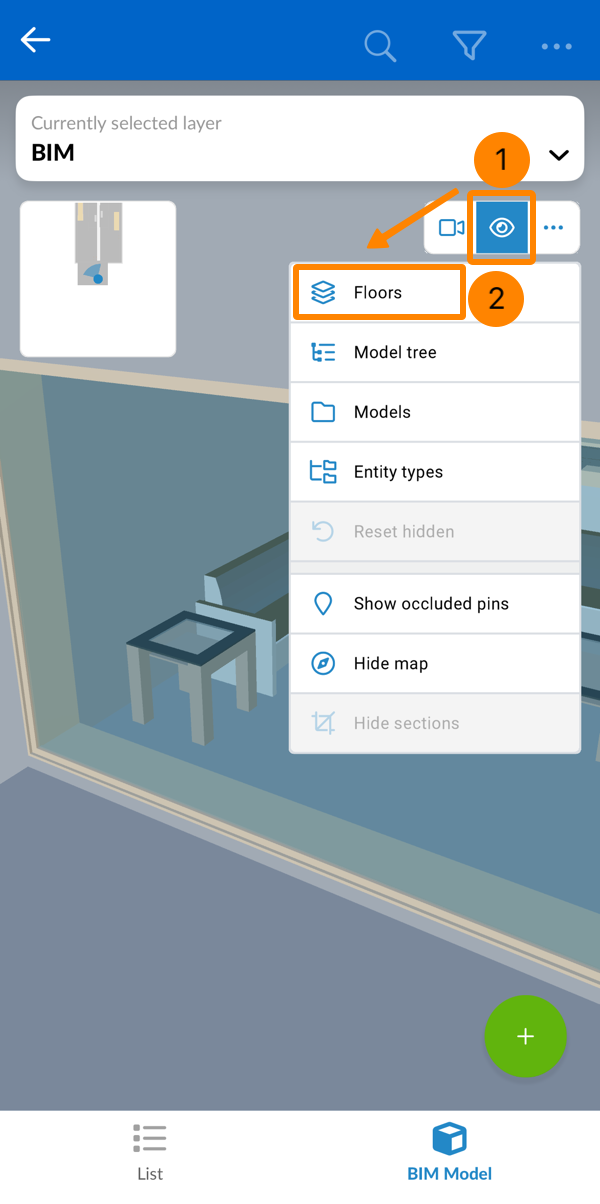

Im Abschnitt Stockwerke werden alle Stockwerke des Modells mit einer Planvorschau aufgelistet. Um ein Stockwerk in einer orthografischen Draufsicht zu zeigen:

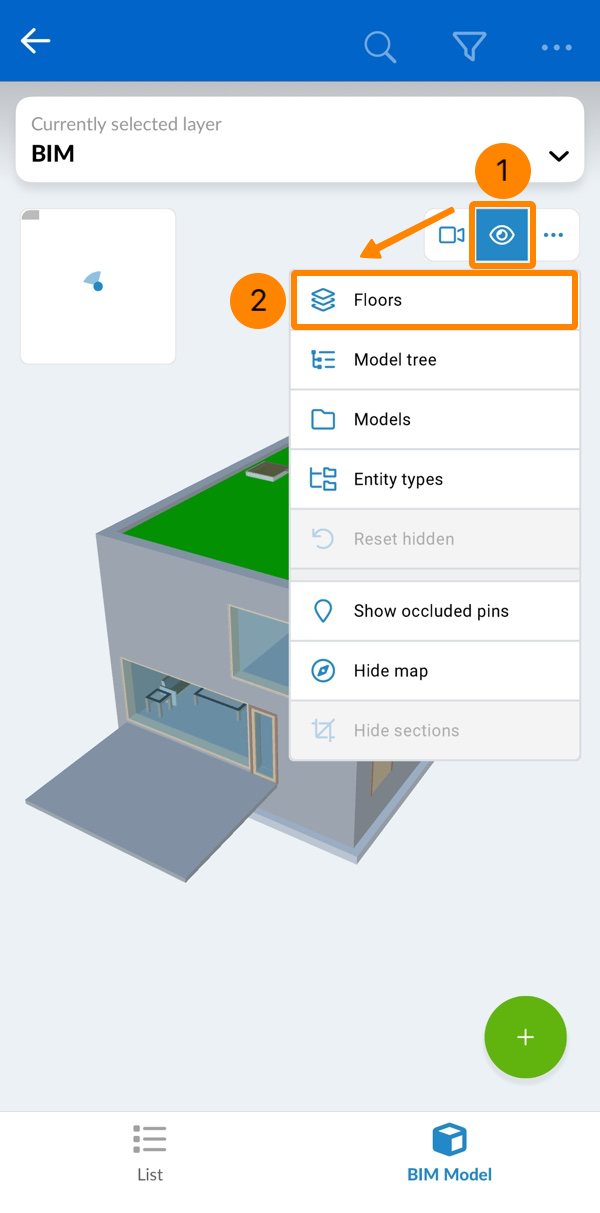

1. Klicken Sie Stockwerke
2. Klicken Sie auf den Namen des Modells, um es zu erweitern und die verschiedenen Stockwerke anzuzeigen

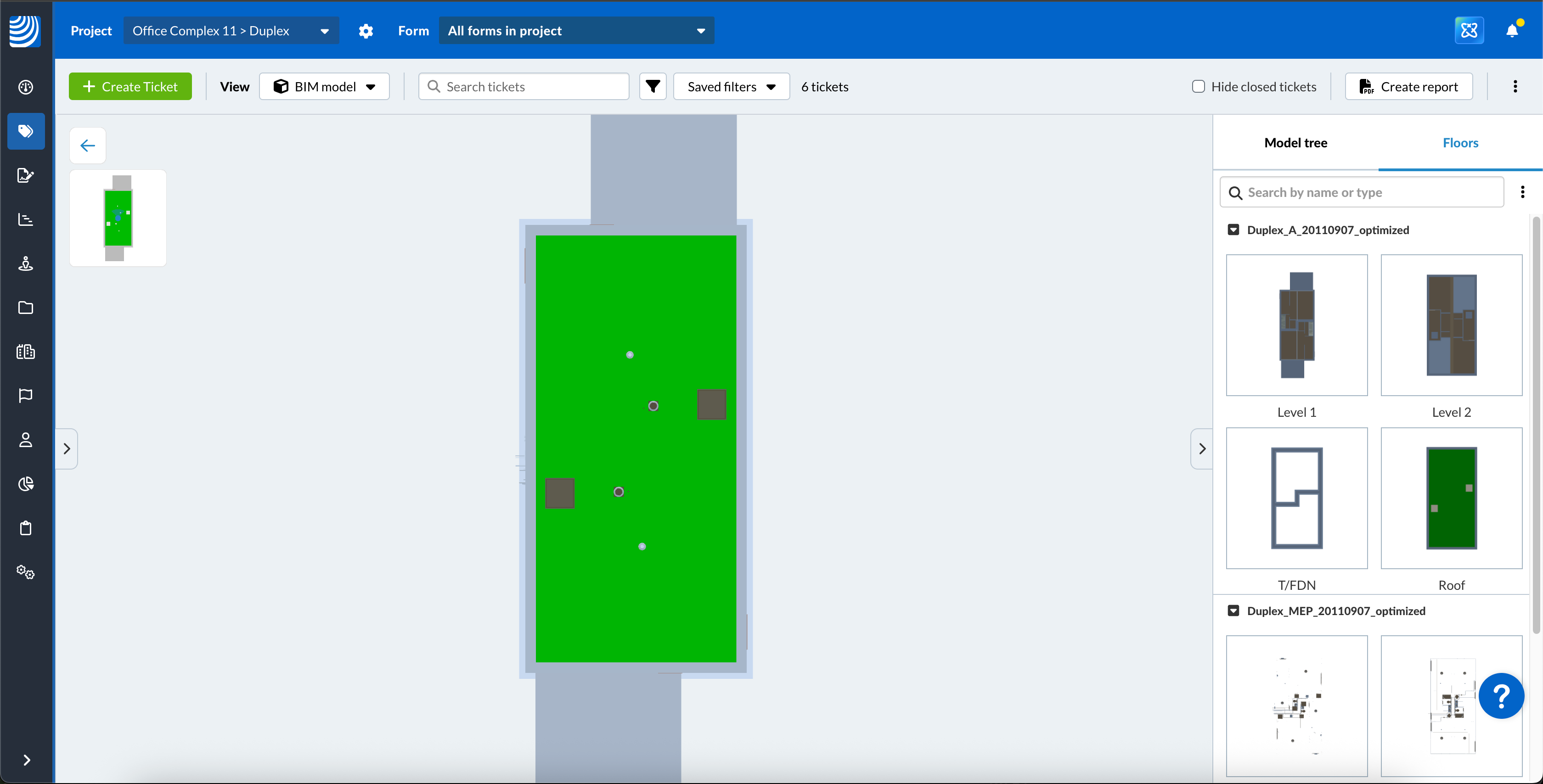

3. Klicken Sie auf das Stockwerk, das Sie in einer orthografischen Draufsicht sehen möchten

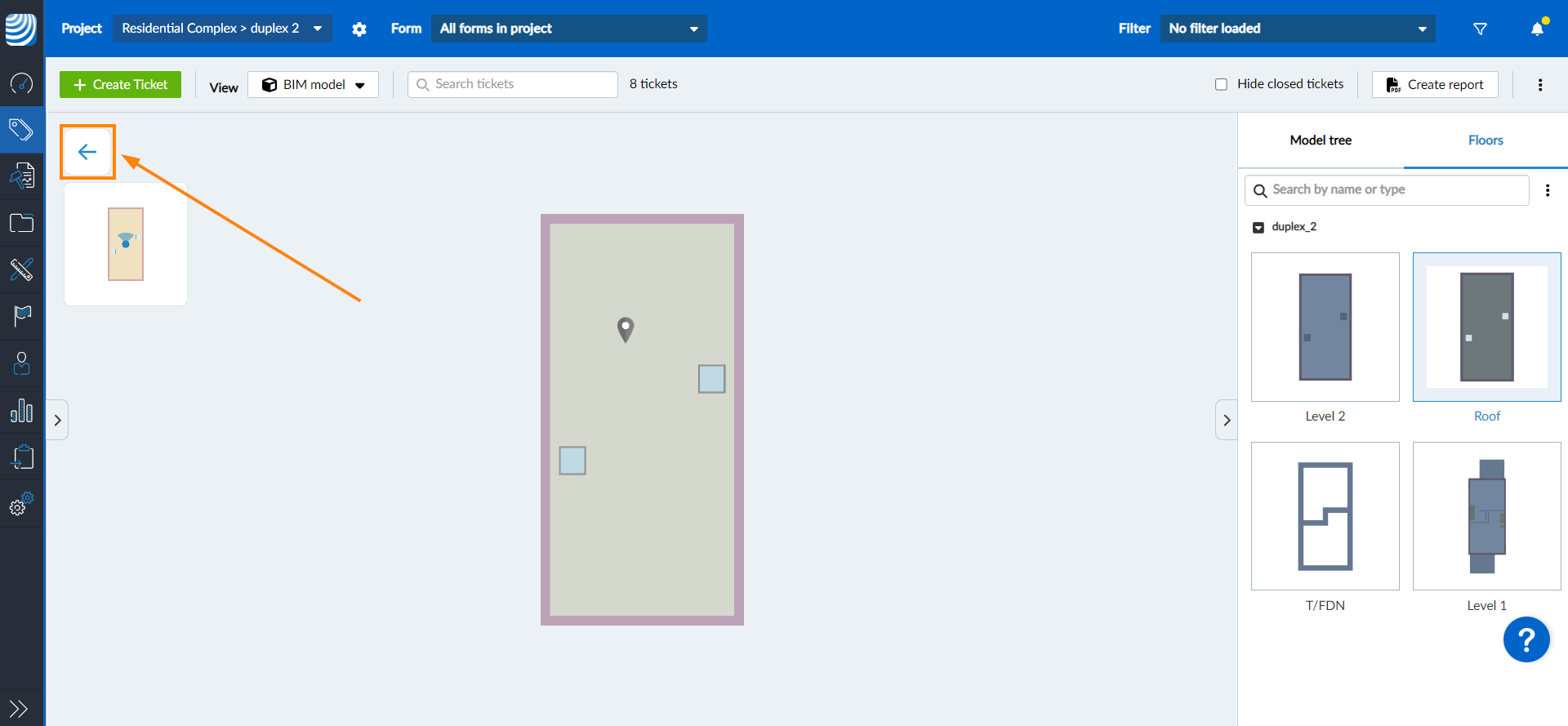

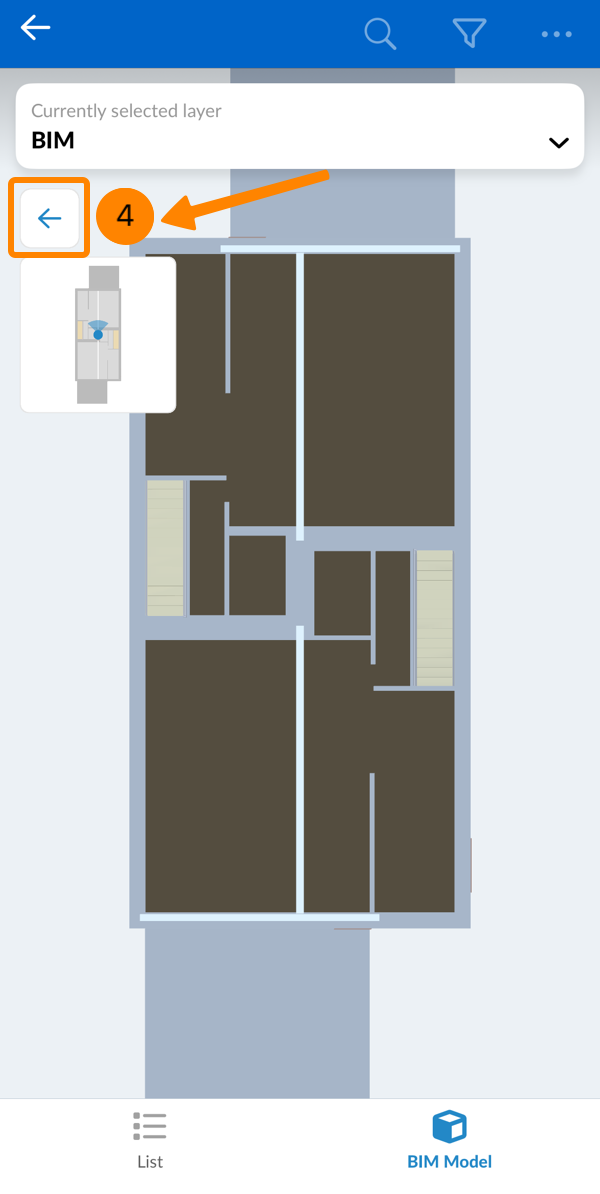

4. Um zur Anzeige des 3D-Modells zurückzukehren, klicken Sie auf den zurück Button


Kamera-Navigation

Das 3D-Modell wird zunächst von vorne angezeigt. Es gibt drei weitere vordefinierte Ansichten, um das gesamte Modell schnell von links, rechts oder oben zu betrachten.

Zu Beginn befinden Sie sich im freien Kameramodus, der es Ihnen ermöglicht, um das Modell und durch Elemente zu fliegen. Sie können jederzeit in den Geh-Modus wechseln, um die Schwerkraft und die Wandkollision zu aktivieren, was eine bessere Navigation in Innenräumen ermöglicht, wie Sie es vielleicht von PC-Spielen kennen.

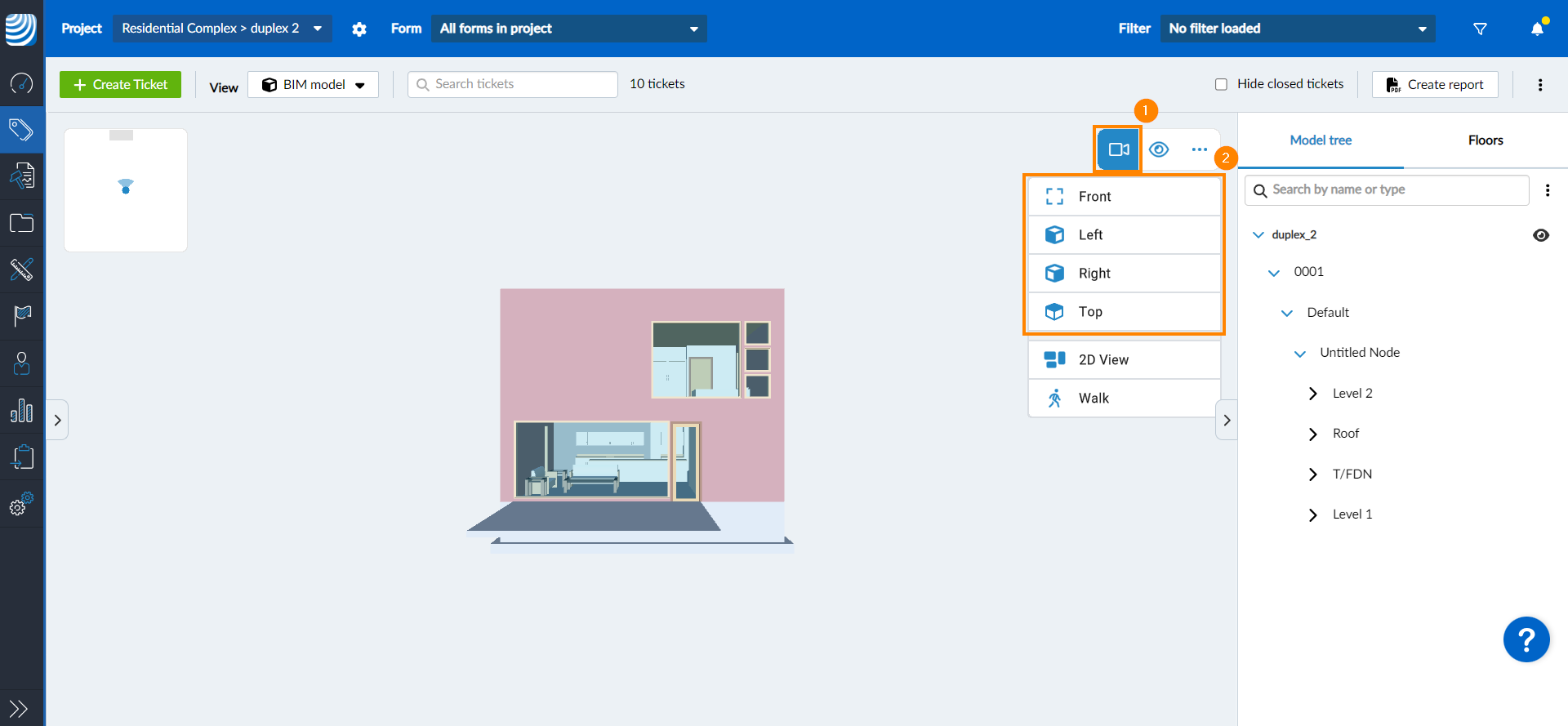

Vordefinierte Ansichtsausrichtung auswählen

Um das gesamte Modell von vorne, links, rechts oder oben zu betrachten:

1. Klicken Sie auf das Kamera Symbol
2. Klicken Sie auf Vorne, Links, Rechts, oder Oben


Freier Kameramodus

Im freien Kameramodus können Sie um das Modell herum und durch Elemente fliegen. Zum Navigieren im freien Kameramodus können Sie die Pfeiltasten und die WASD Tasten auf der Tastatur sowie die Maus bzw. das Touchpad oder einen Touchscreen verwenden.

Am besten verwenden Sie eine Kombination aus Maus- und Tastatursteuerung, falls vorhanden.

Sie müssen mindestens einmal in den BIM-Viewer klicken, um die Tastatursteuerung für den Viewer zu aktivieren.

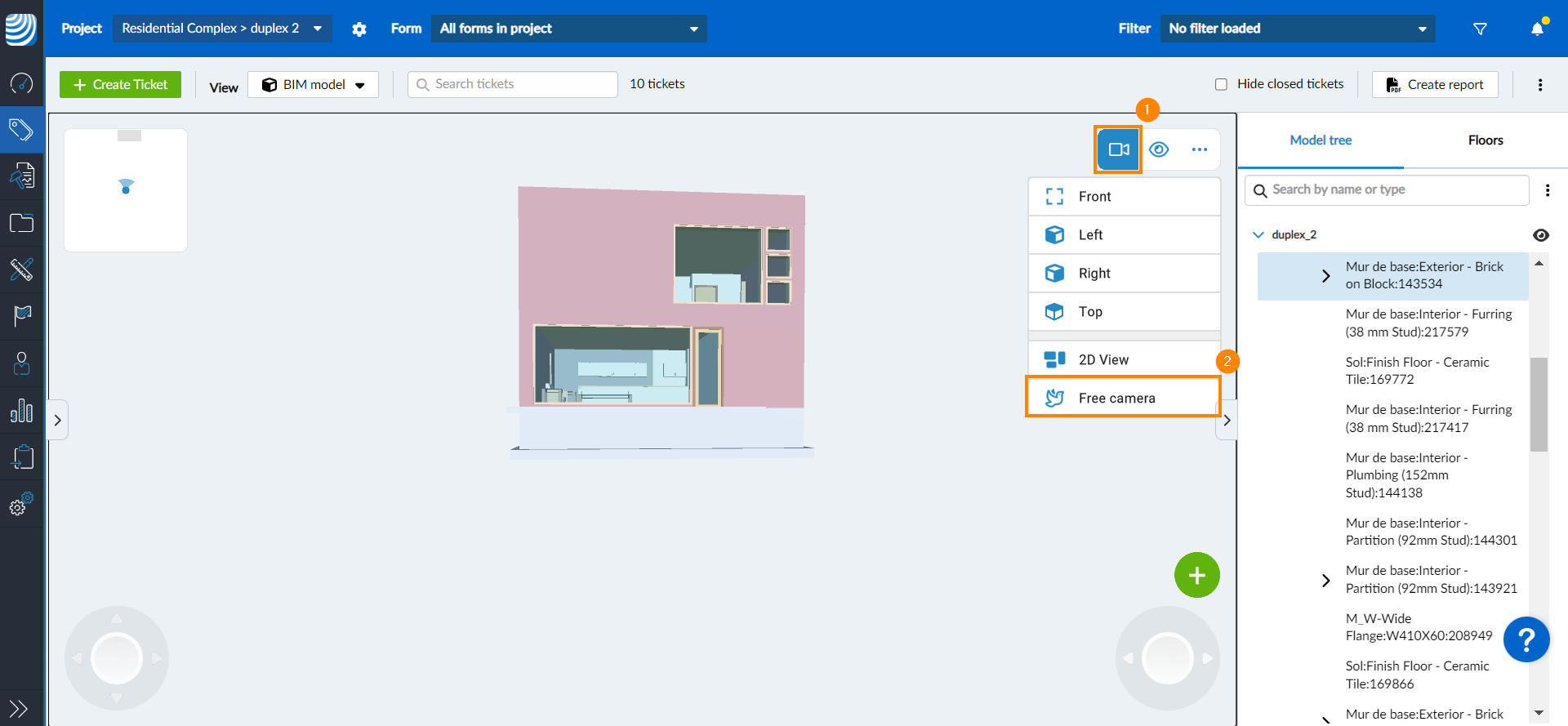

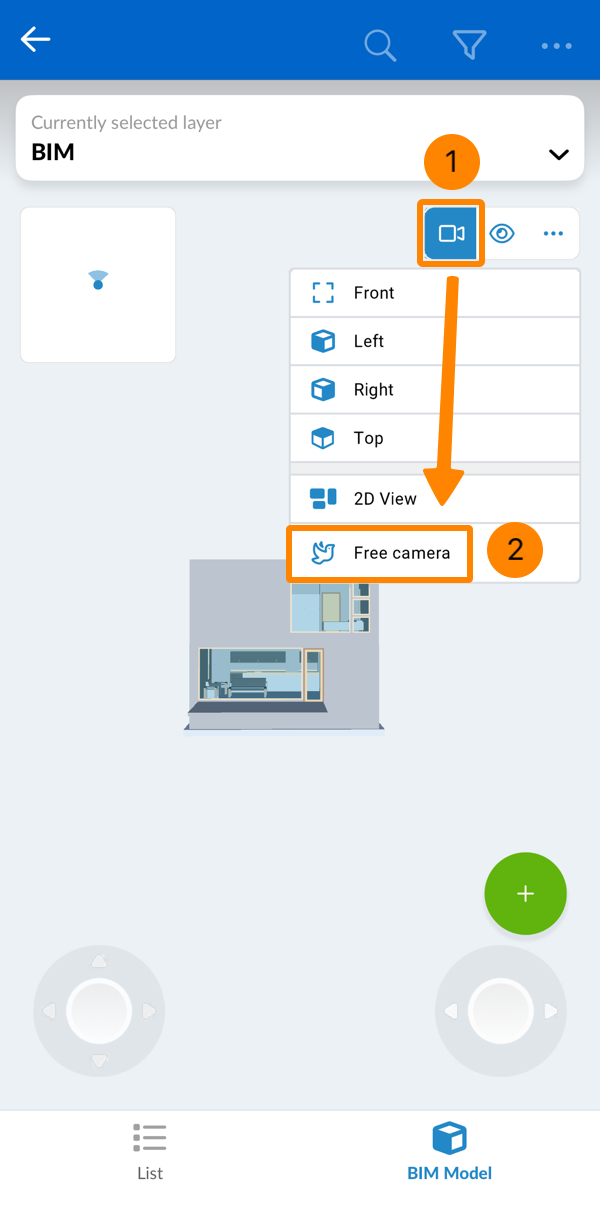

So stellen Sie den Modus auf Freie Kamera ein:

1. Klicken Sie auf das Kamera Symbol
2. Klicken Sie Freie Kamera

3. Sie können die Kamera um einen Punkt drehen, die Kamera vorwärts/rückwärts bewegen, die Kamera seitwärts und nach oben/unten bewegen und die Kamera auf ein ausgewähltes Element zentrieren, wie unten erklärt.

Drehen der Kamera um einen Punkt

Verwenden Sie die Maus, das Touchpad oder den Touchscreen, um das Modell zu drehen und zu kippen:

1. Klicken (tippen) Sie auf eine beliebige Stelle des Modells, um den Drehpunkt festzulegen
2. Ziehen Sie den Mauszeiger (Ihren Finger), um das Modell entsprechend zu kippen und zu drehen

Wenn Sie keinen Drehpunkt festgelegt haben, wird die Mitte des Modells verwendet.

Sie können auch die Pfeiltasten auf Ihrer Tastatur verwenden.

1. Drücken Sie rechts , um das 3D-Modell gegen den Uhrzeigersinn zu drehen
2. Drücken Sie links, um das 3D-Modell im Uhrzeigersinn zu drehen
3. Drücken Sie nach oben, um das Modell nach hinten zu kippen und mehr von der Unterseite zu zeigen
4. Drücken Sie nach unten, um das Modell nach vorne zu kippen und mehr von der Oberseite zu zeigen

Bewegen der Kamera vorwärts/rückwärts

Sie können die Kameraposition entlang ihrer Achse vorwärts oder rückwärts bewegen. Verwenden Sie eine der folgenden Methoden:

1. Verwenden Sie das Mausrad, wenn Sie eines haben
2. Wenn Sie ein Gerät mit einem Touchpad verwenden, legen Sie zwei Finger auf das Touchpad und ziehen Sie sie zusammen oder auseinander.
3. Wenn Sie ein Gerät mit einem Touchscreen verwenden, legen Sie zwei Finger auf den Touchscreen und ziehen Sie sie zusammen oder auseinander.

Bewegen der Kamera seitwärts und nach oben/unten

Klicken Sie mit der rechten Maustaste und ziehen Sie Ihre Maus oder auf Ihrem Touchpad, um die Kameraposition nach links, rechts, oben oder unten zu verschieben.

Alternativ können Sie auch die Tasten WASD verwenden:

1. Drücken Sie W, um die Kamera nach oben zu bewegen
2. Drücken Sie A, um die Kamera nach links zu bewegen
3. Drücken Sie S, um die Kamera nach unten zu bewegen
4. Drücken Sie D, um die Kamera nach rechts zu bewegen

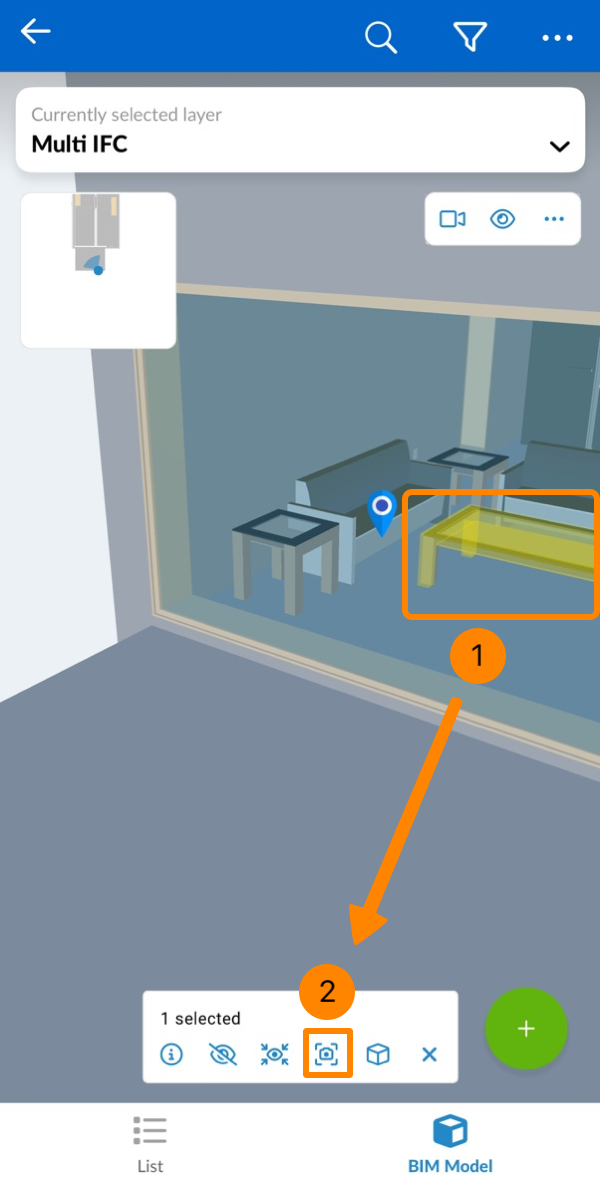

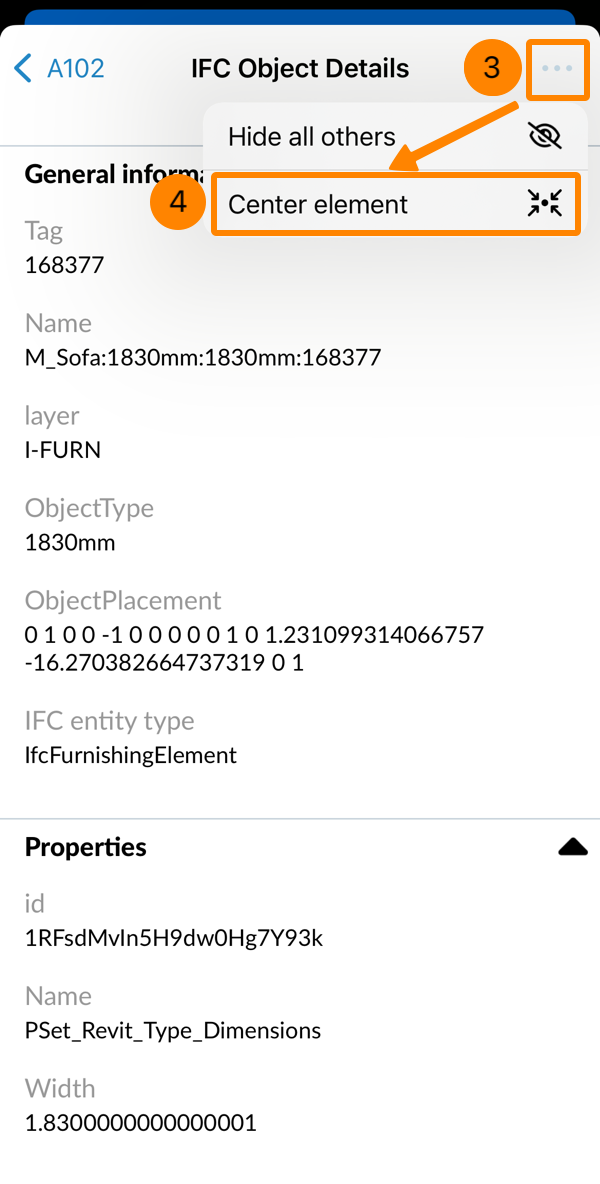

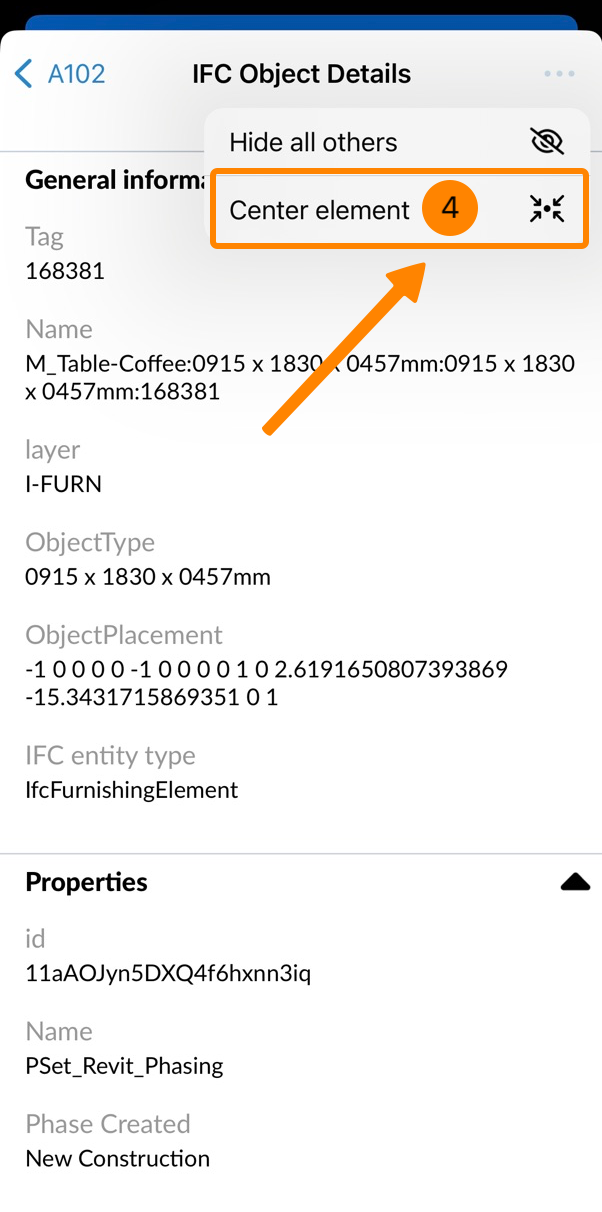

Zentrieren der Kamera auf ein ausgewähltes Element

1. Klicken Sie auf das Element, auf das Sie die Kamera zentrieren möchten
2. ODER wählen Sie das Element aus dem Modellbaum
3. Klicken Sie auf das Zentrieren Symbol


Geh-Modus

Der Gehmodus wird für die Navigation in Innenräumen empfohlen und verfügt über Wandkollisionen (Sie können nicht durch Wände fliegen) und Schwerkraft, damit Sie auf dem Boden bleiben und sich beim Gehen leichter umsehen können. Treppen werden erkannt und Sie können sie erklimmen, indem Sie sie einfach betreten.

Sie können sowohl mit den Pfeiltasten als auch mit den Tasten WASD oder den Joystick-Controllern des BIM-Viewers, die im Gehmodus erscheinen, navigieren. Auf einem Computer empfehlen wir eine Kombination aus Maus- und Tastatursteuerung.

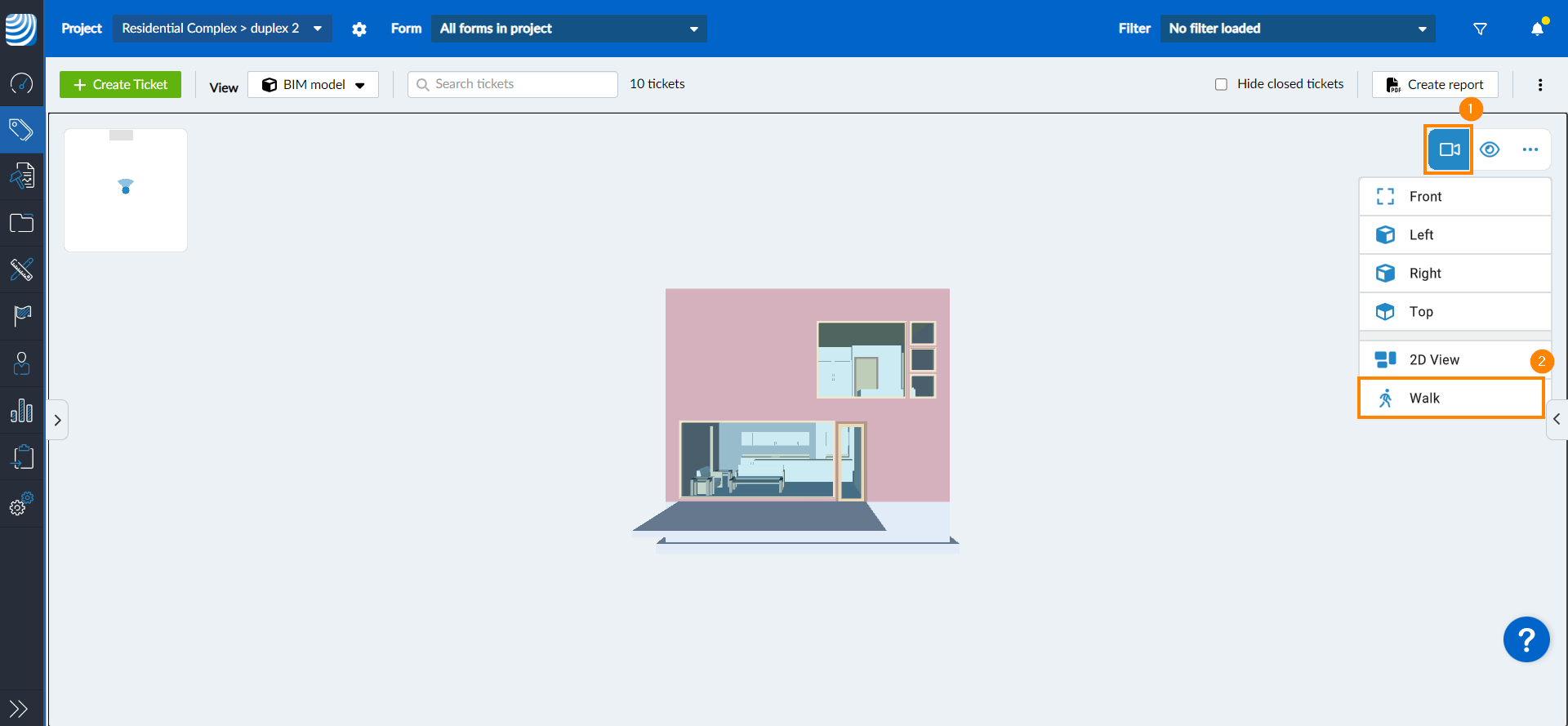

So aktivieren Sie den Geh-Modus:

1. Klicken Sie auf das Kamera Symbol
2. Klicken Sie Gehen


Gehen und Umsehen mit Maus & Tastatur

Verwenden Sie zum Gehen die folgenden Tasten:

1. Drücken Sie W um vorwärts zu gehen
2. Drücken Sie S , um sich rückwärts zu bewegen
3. Drücken Sie A, um sich seitwärts nach links zu bewegen
4. Drücken Sie D, um sich seitwärts nach rechts zu bewegen

Zum Drehen und Auf- und Abwärtsschauen verwenden Sie die Maus:

1. Halten Sie die linke Maustaste gedrückt
2. Bewegen Sie die Maus in die Richtung, in die Sie sich drehen oder schauen möchten

Alternativ können Sie auch die Pfeiltasten auf Ihrer Tastatur verwenden, um sich umzudrehen und umzuschauen:

1. Drücken Sie rechts um nach rechts zu drehen
2. Drücken Sie links um sich nach links zu drehen
3. Drücken Sie nach oben, um nach oben zu schauen
4. Drücken Sie nach unten , um nach unten zu schauen

BIM Viewer Joysticks verwenden

Wenn Sie einen Touchscreen haben oder Tastatur und Maus nicht verwenden können, gibt es auch Bildschirm-Joysticks, mit denen Sie gehen und sich umsehen können.

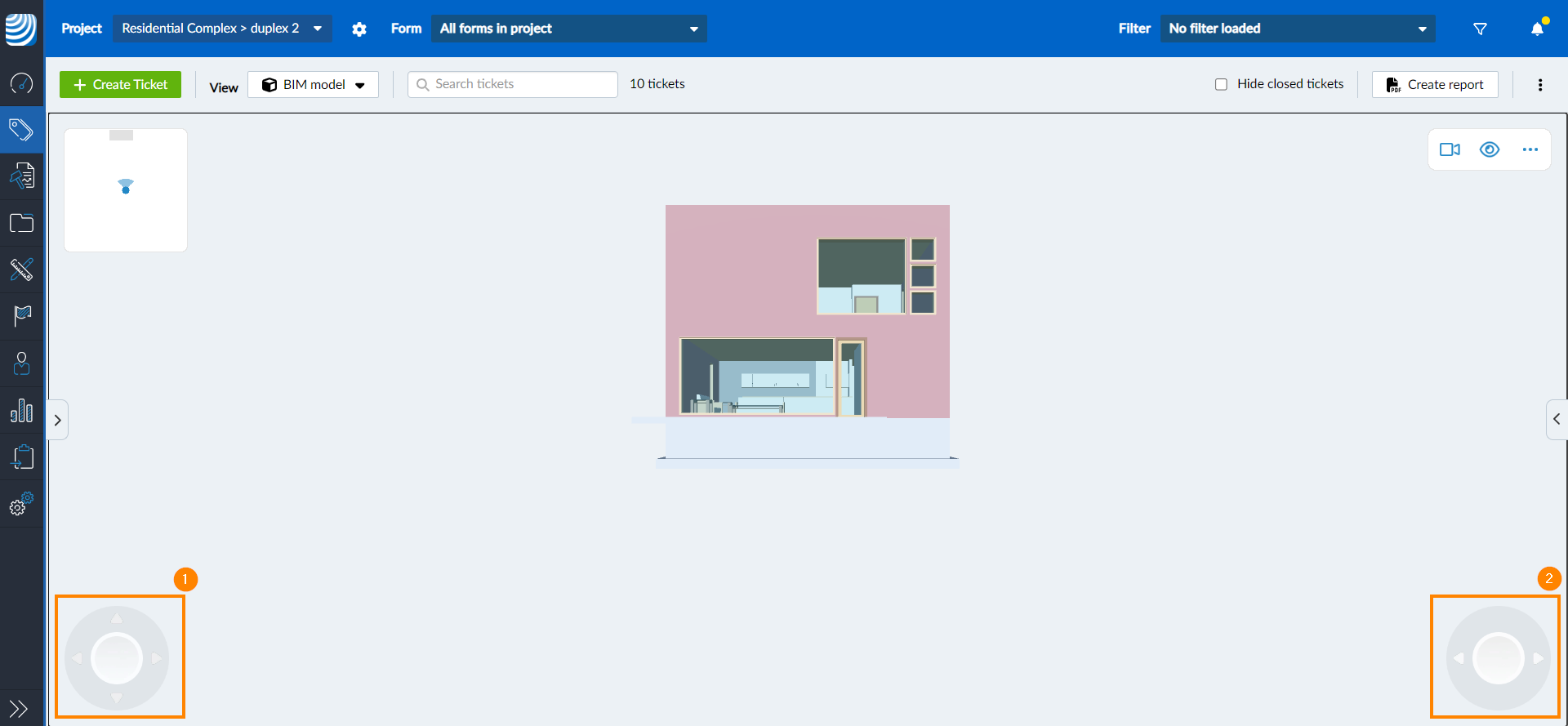

Sobald Sie den Modus auf Gehen eingestellt haben, erscheinen unten im BIM Viewer zwei Joysticks:

1. Verwenden Sie den linken Joystick, um vorwärts und rückwärts zu gehen oder sich seitlich nach links und rechts zu bewegen
2. Verwenden Sie die rechte Joystick, um sich nach links oder rechts zu drehen

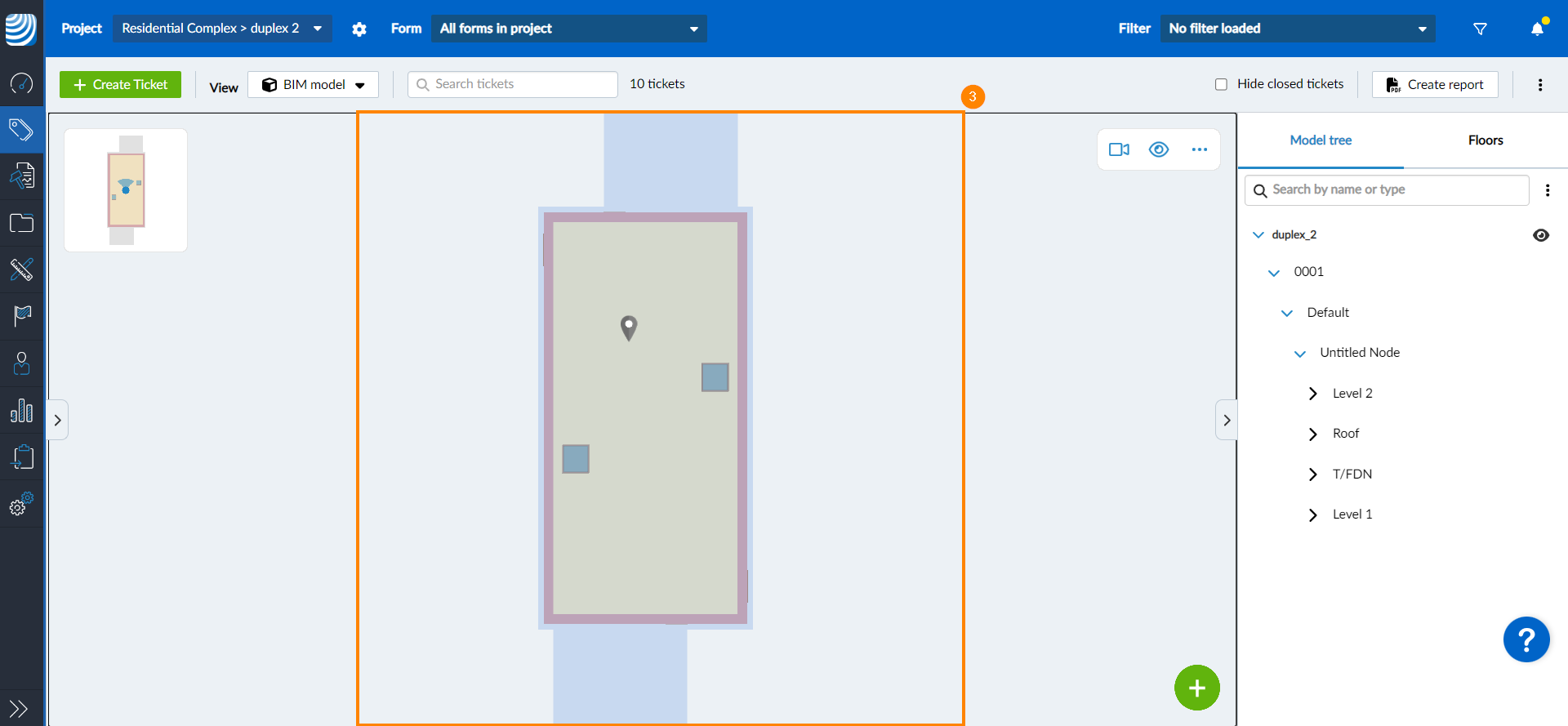

Orthografischer Projektionsmodus (2D-Ansicht)

In bestimmten Situationen kann es sinnvoll sein, statt der Perspektive eine orthografische Projektion zu verwenden. So wechseln Sie zur orthografischen Projektion von oben:

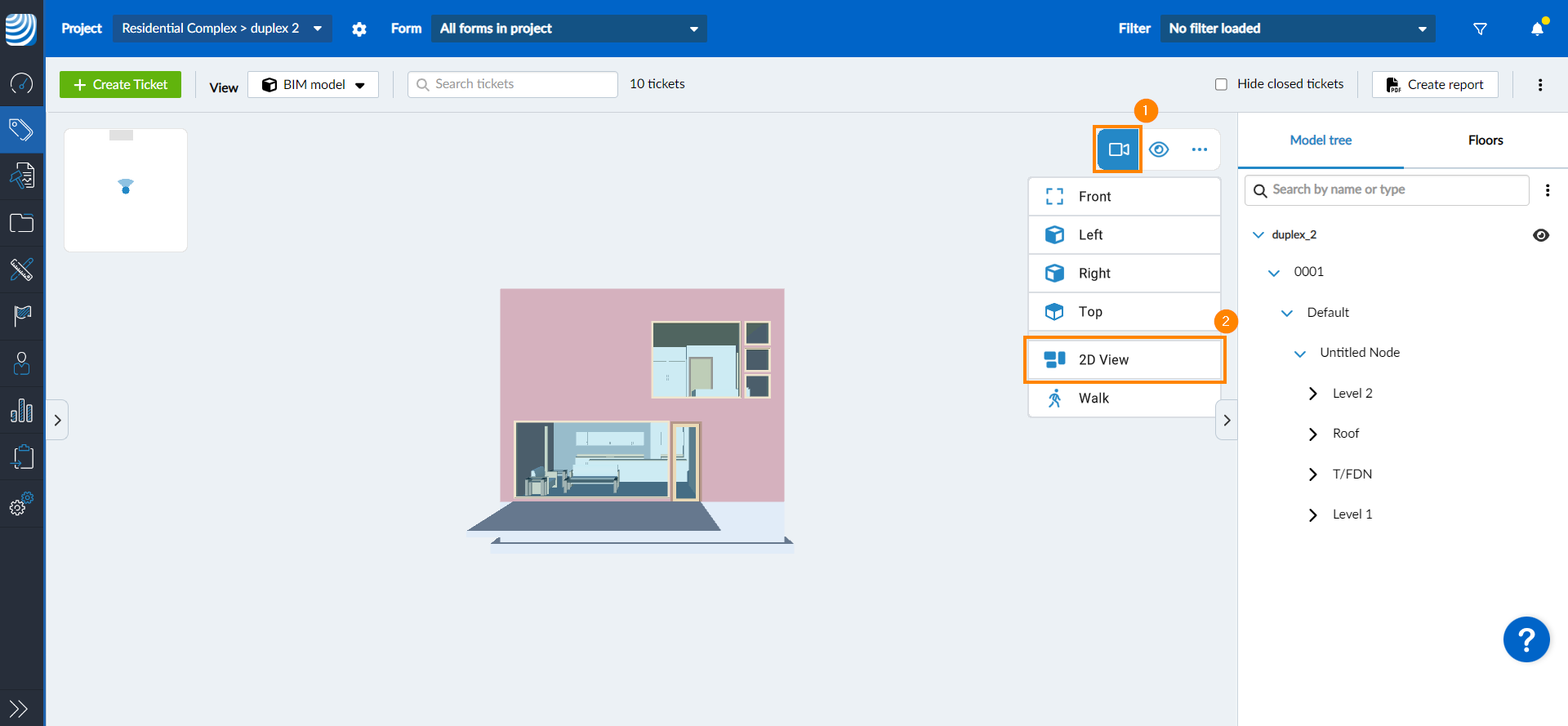

1. Klicken Sie auf das Kamera Symbol
2. Klicken Sie auf 2D-Ansicht

3. Der Viewer schaltet auf eine Ansicht von oben in orthografischer Projektion um


Sie können jetzt auch eineVordefinierte Ansichtsausrichtung auswählen, um zur Vorder-, Links-, Rechts- oder Rückansicht zu wechseln, während Sie weiterhin die orthografische Projektion verwenden.

Sie können ein bestimmtes Stockwerk auch in der 2D-Ansicht betrachten, wie oben unter Stockwerke erklärt.

Übersichtskarte

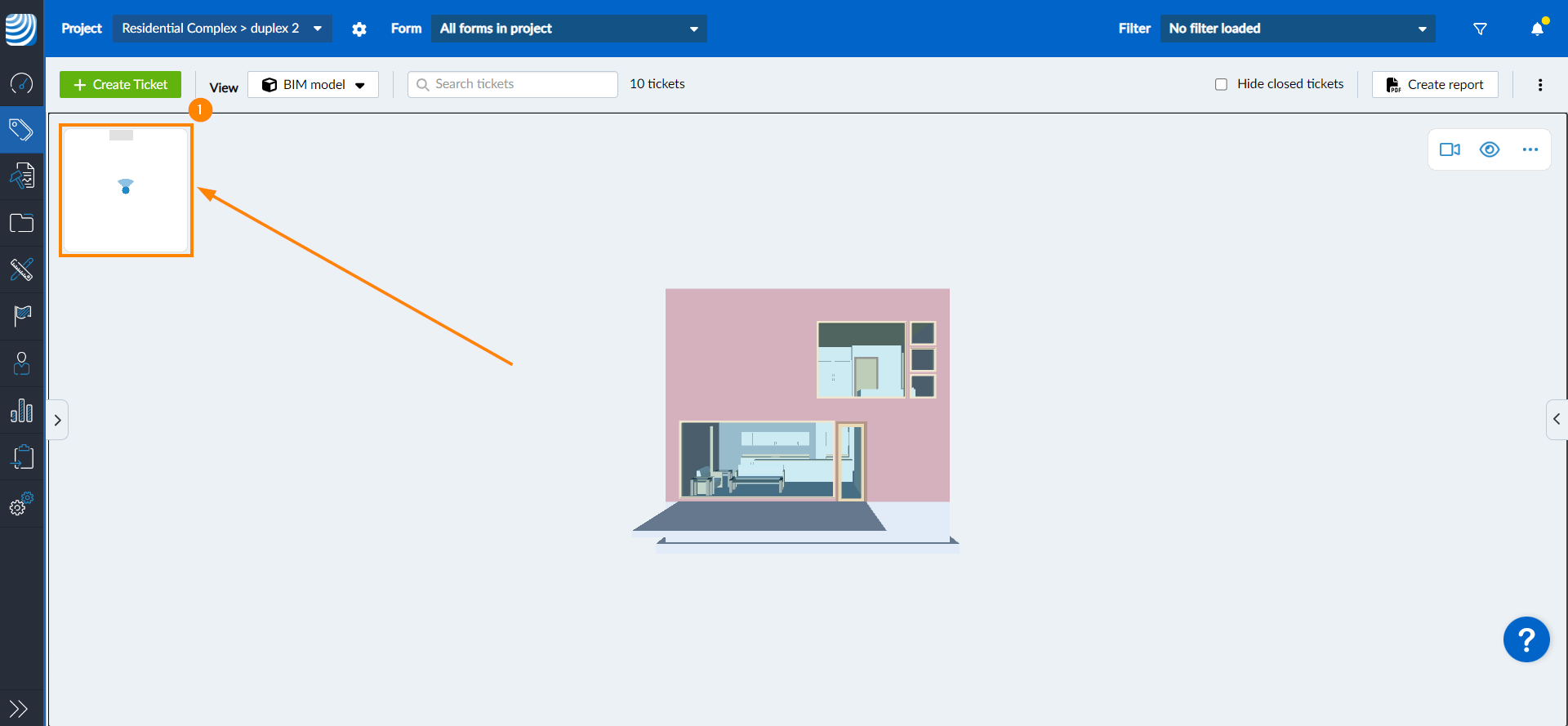

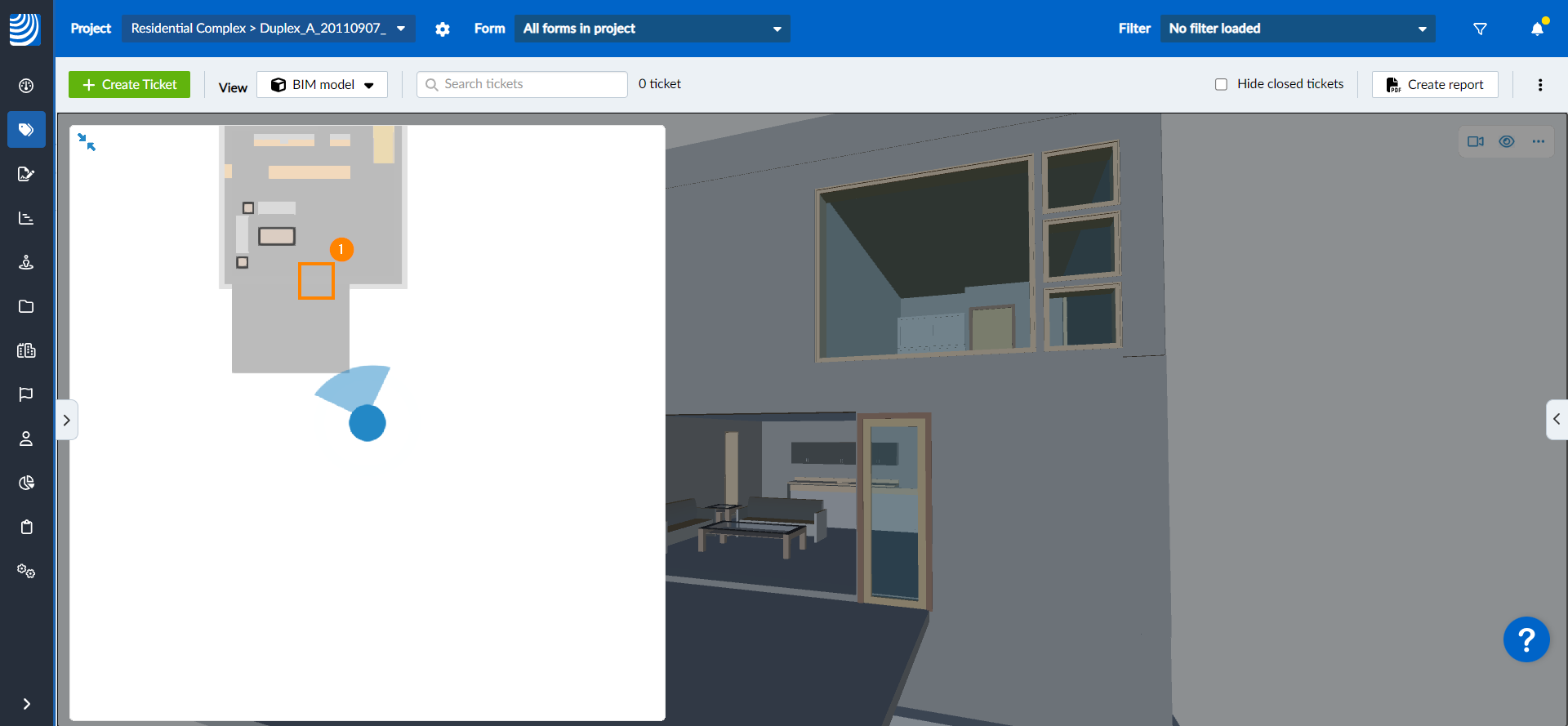

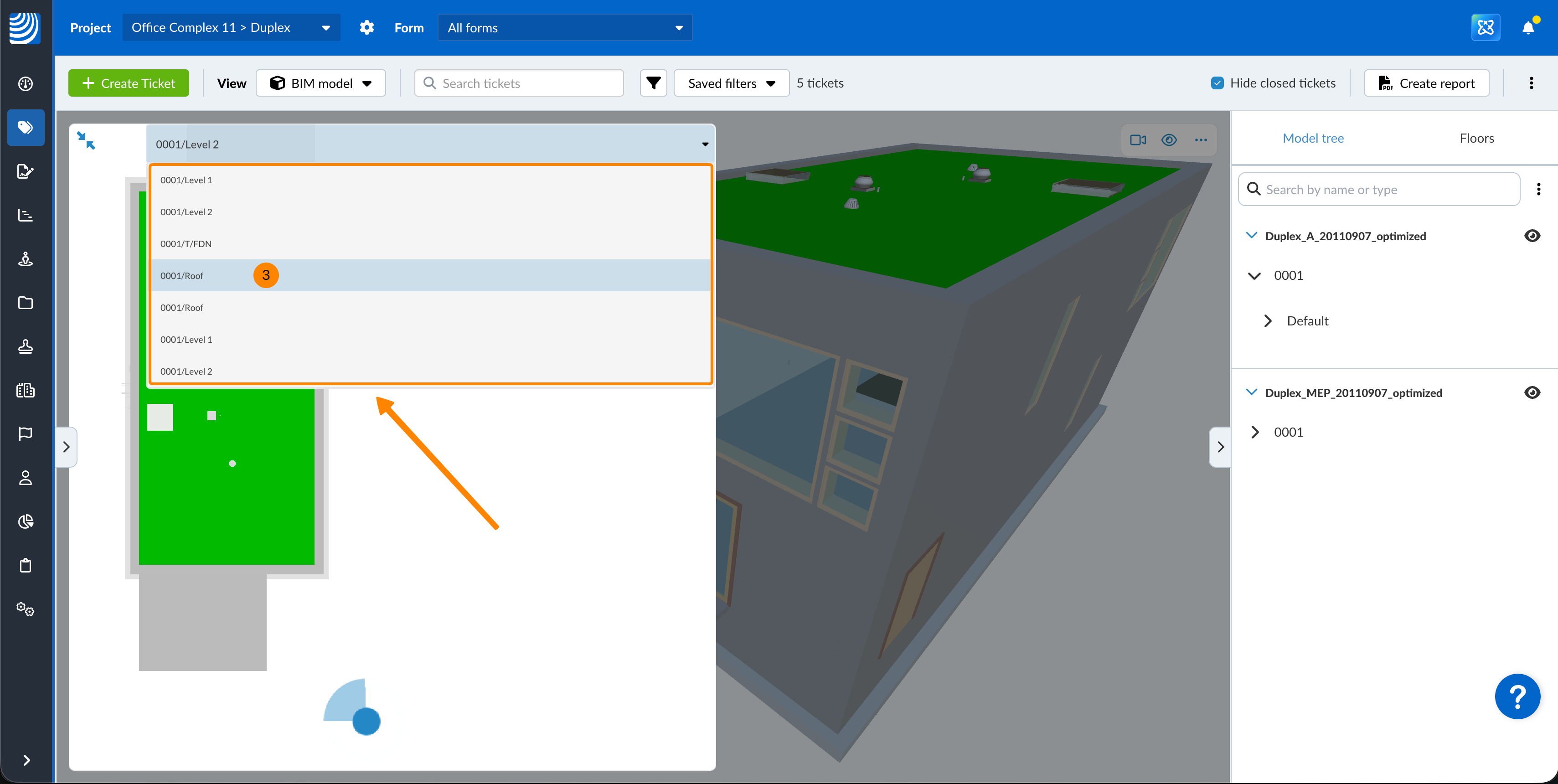

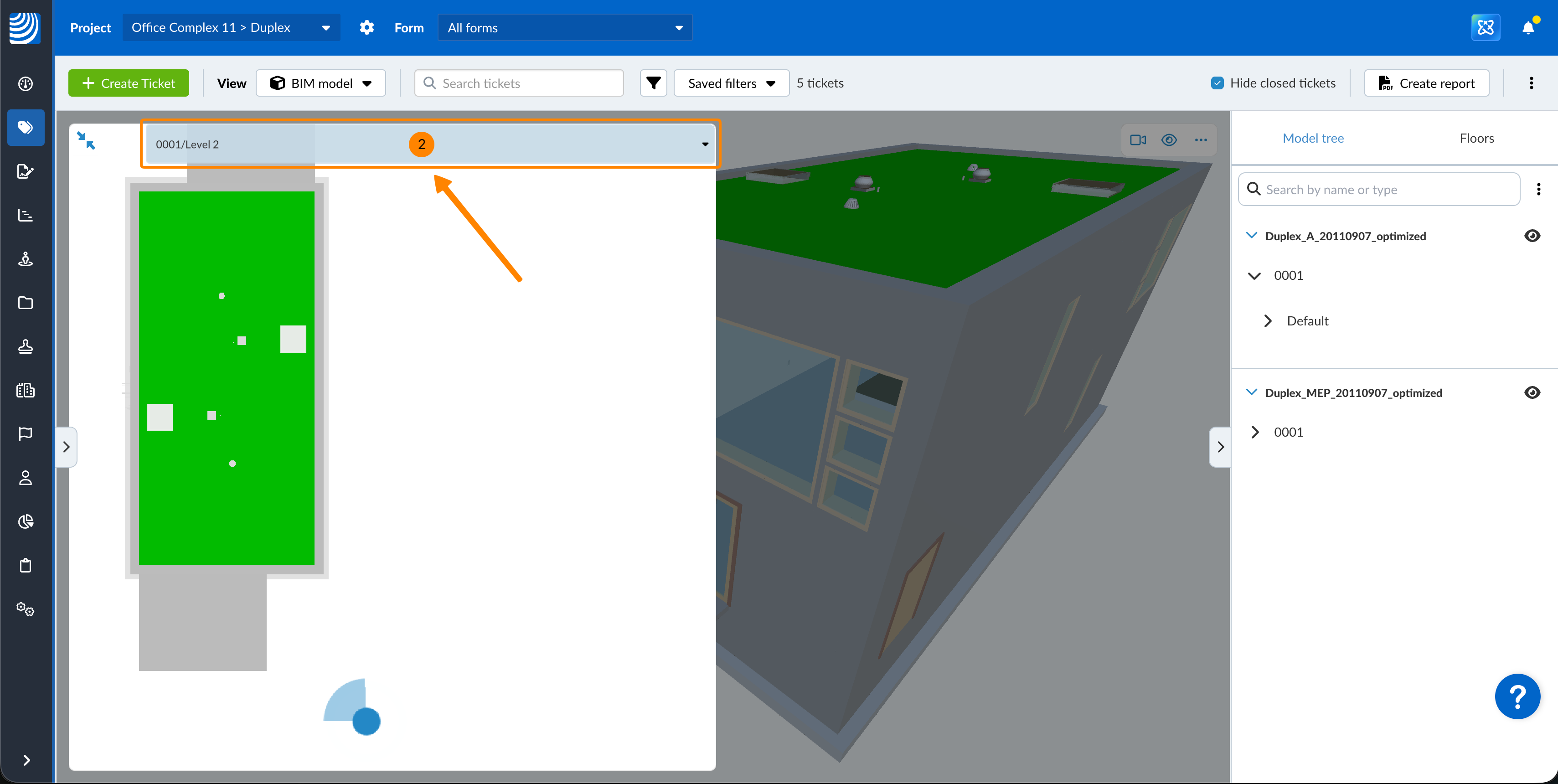

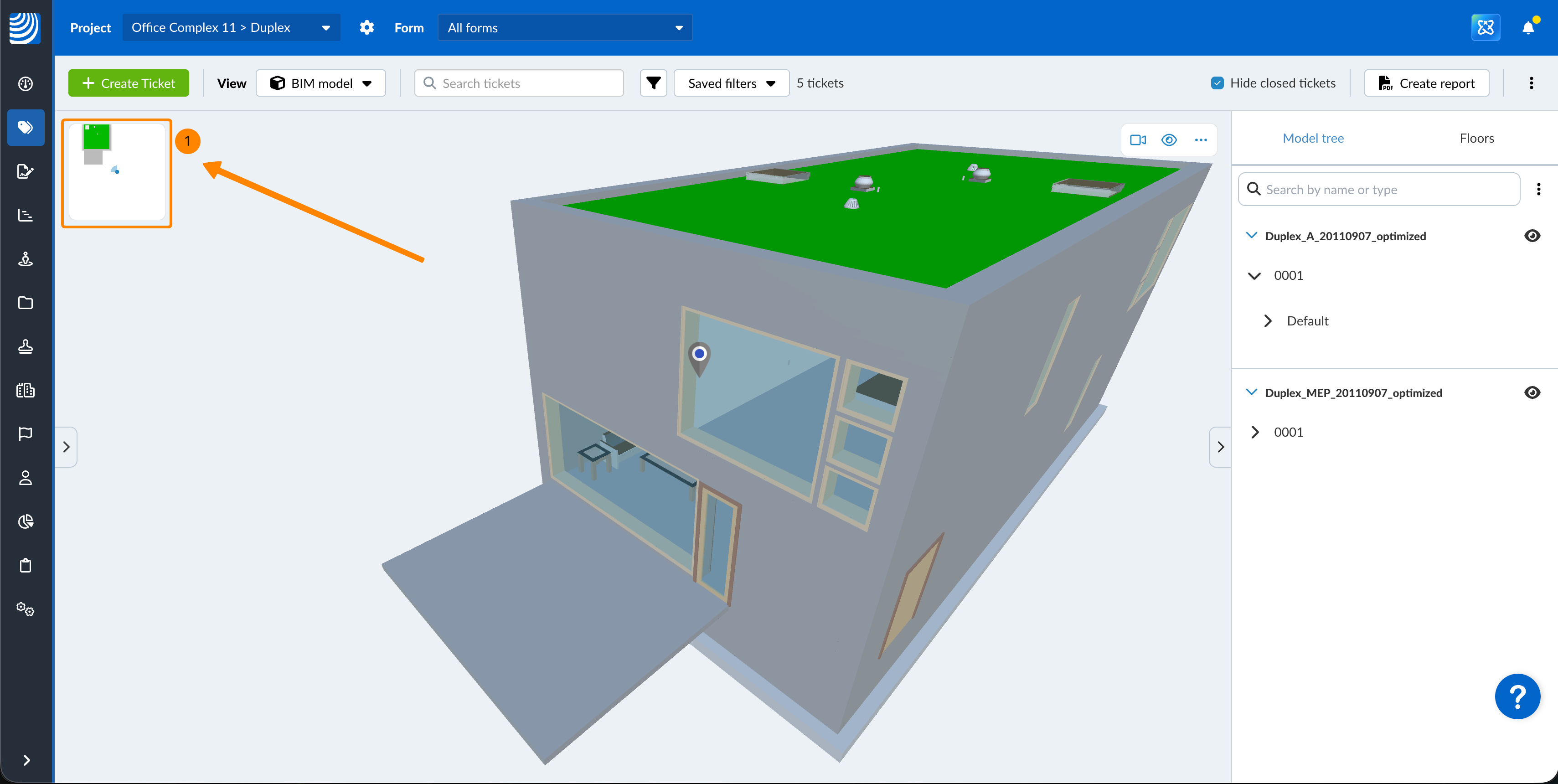

Der BIM-Viewer verfügt über eine Übersichtskarte in der oberen linken Ecke, die Ihre aktuelle Position innerhalb des Modells anzeigt. Erweitern Sie die Übersichtskarte, um zu navigieren und die Position und Richtung der Kamera zu ändern.

Erweitern der Übersichtskarte

Um die Übersichtskarte zu erweitern und eine 2D-Navigation zu ermöglichen:

1. Klicken Sie auf die Minikarte

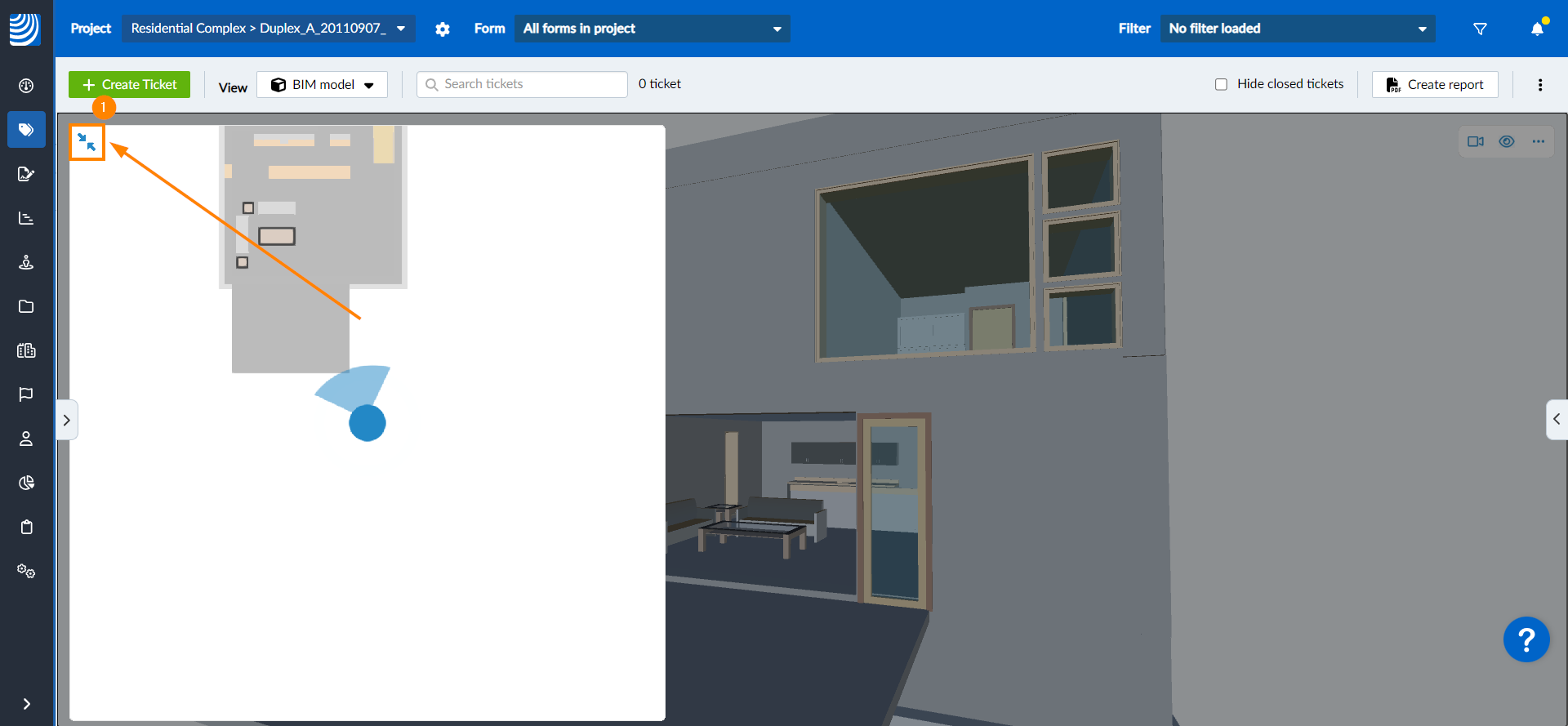

Um die Übersichtskarte wieder zu verkleinern:

1. Klicken Sie auf das Verkleinern-Symbol


Verschieben der Übersichtskarte

So verschieben Sie den sichtbaren Bereich der Übersichtskarte

1. Klicken Sie auf die Karte und verwenden Sie Drag & Drop

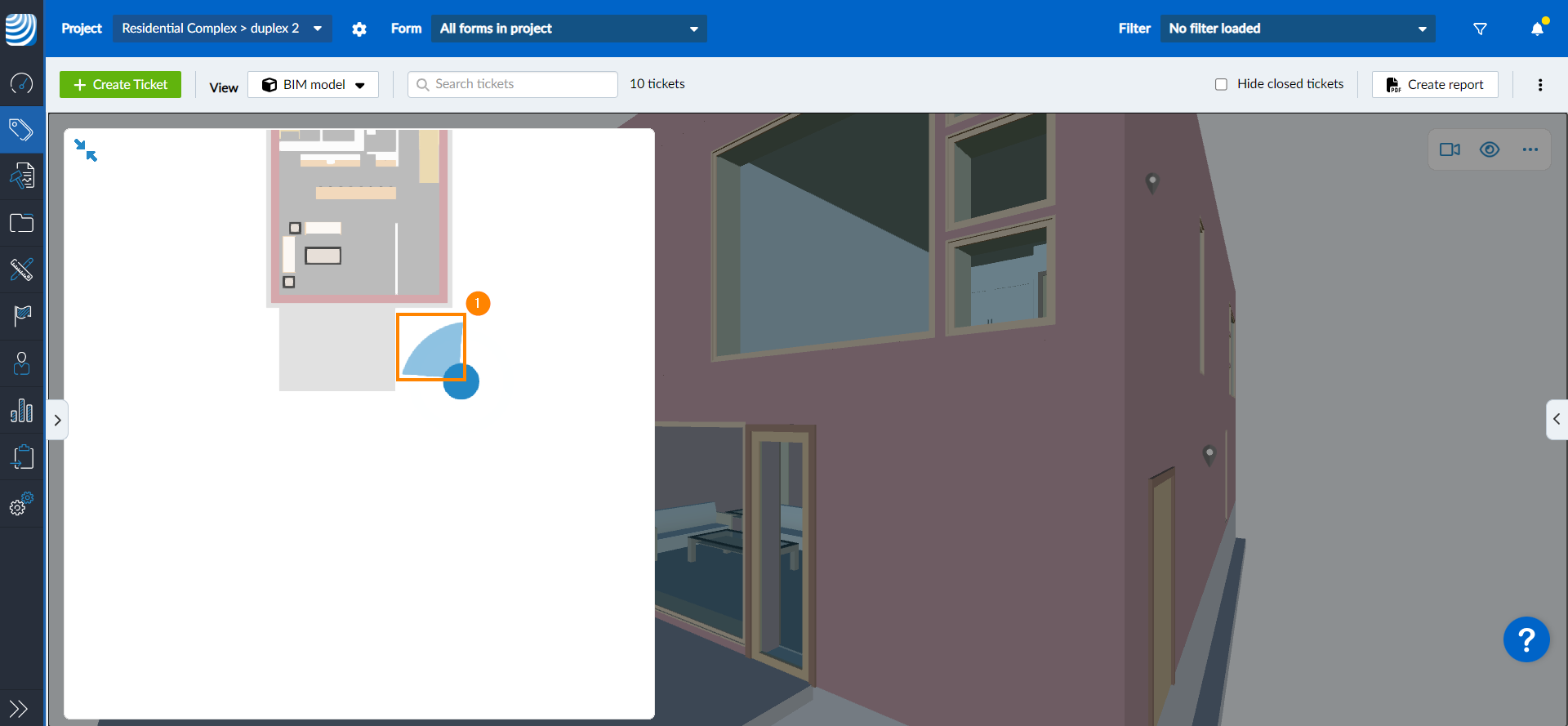

Kamera-Richtung ändern

So ändern Sie die Kamerarichtung auf der Übersichtskarte

1. Klicken und ziehen Sie den Strahl um den Punkt herum oder klicken Sie mit der rechten Maustaste, um die Richtung der Kamera anzupassen

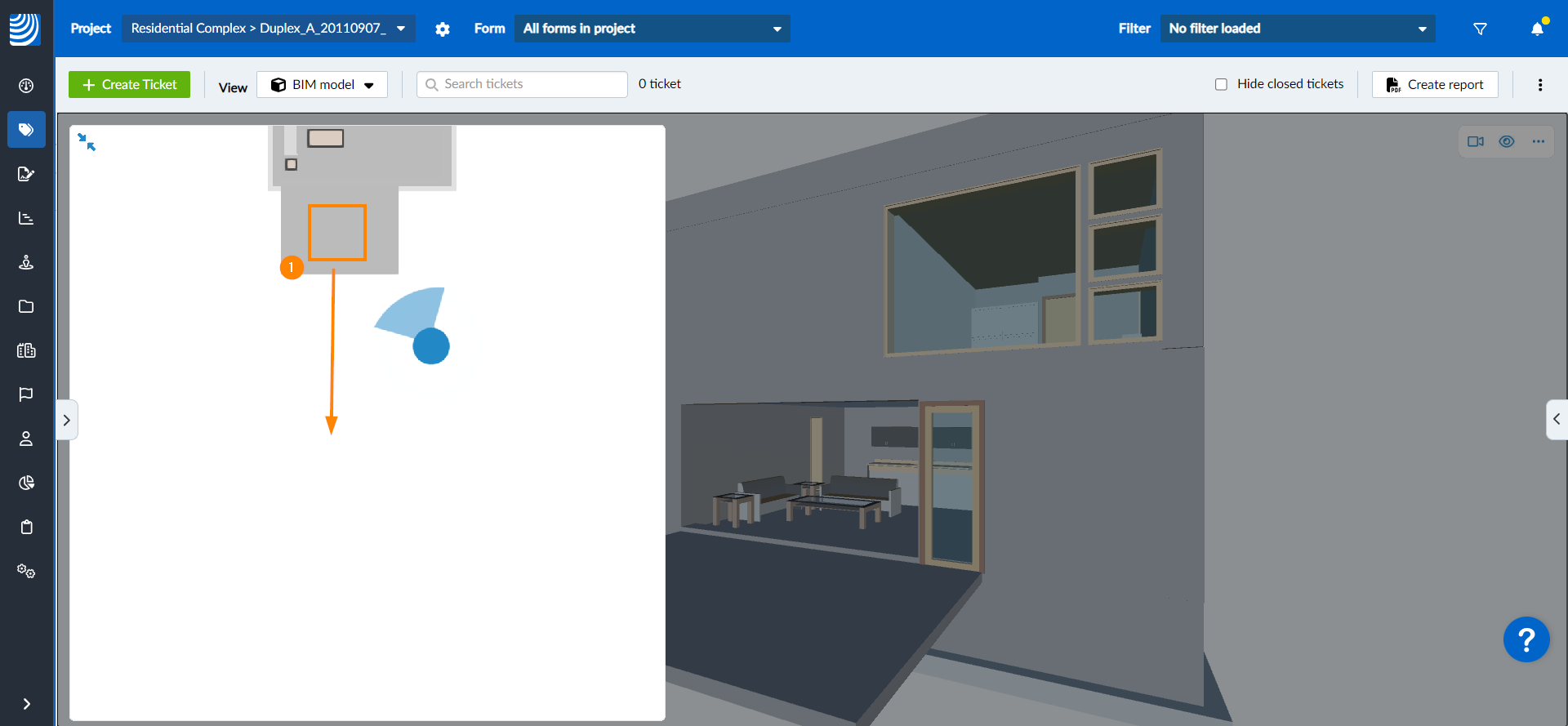

Kameraposition ändern

So ändern Sie die Position Ihrer Kamera im 3D-Modell:

1. Klicken Sie auf den Ort, zu dem Sie springen möchten


Wenn der Geh-Modus aktiv ist und Sie außerhalb des Bodens klicken, fallen Sie herunter.

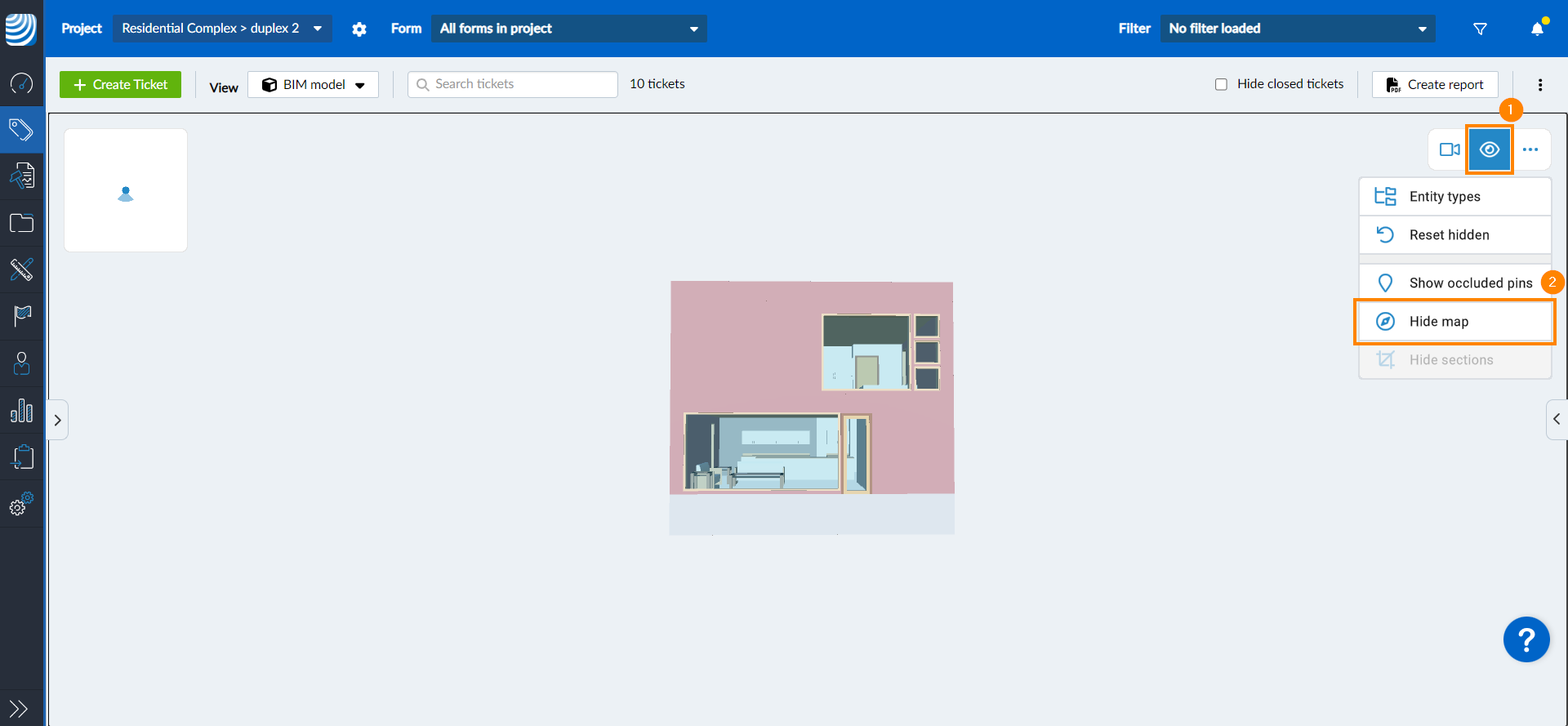

Übersichtskarte ausblenden

So blenden Sie die Übersichtskarte aus und haben mehr Platz für den 3D-Inhalt

1. Klicken Sie auf das Auge Symbol
2. Klicken Sie auf Karte ausblenden

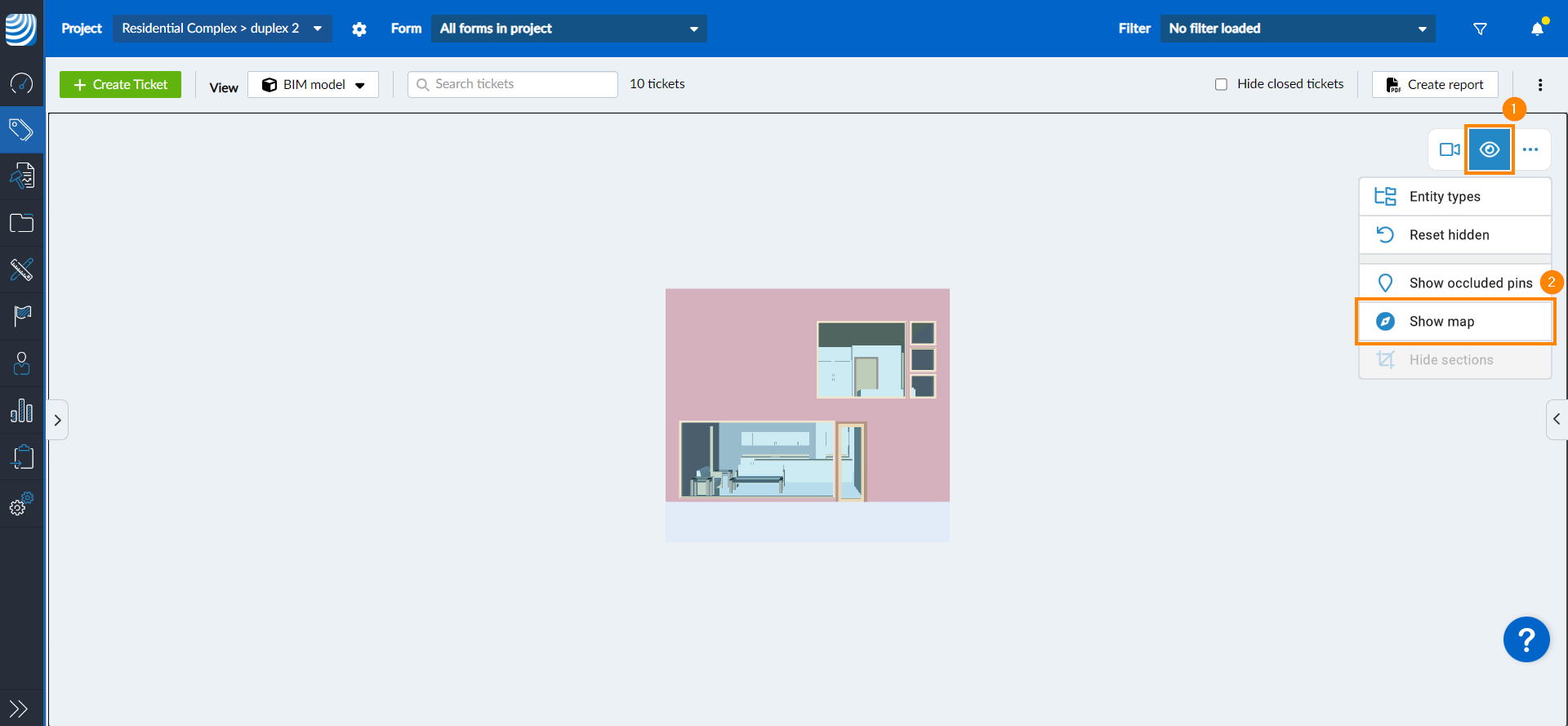

Um die Übersichtskarte wieder anzuzeigen:

1. Klicken Sie auf das Auge Symbol
2. Klicken Sie auf Karte anzeigen


Elemente auswählen

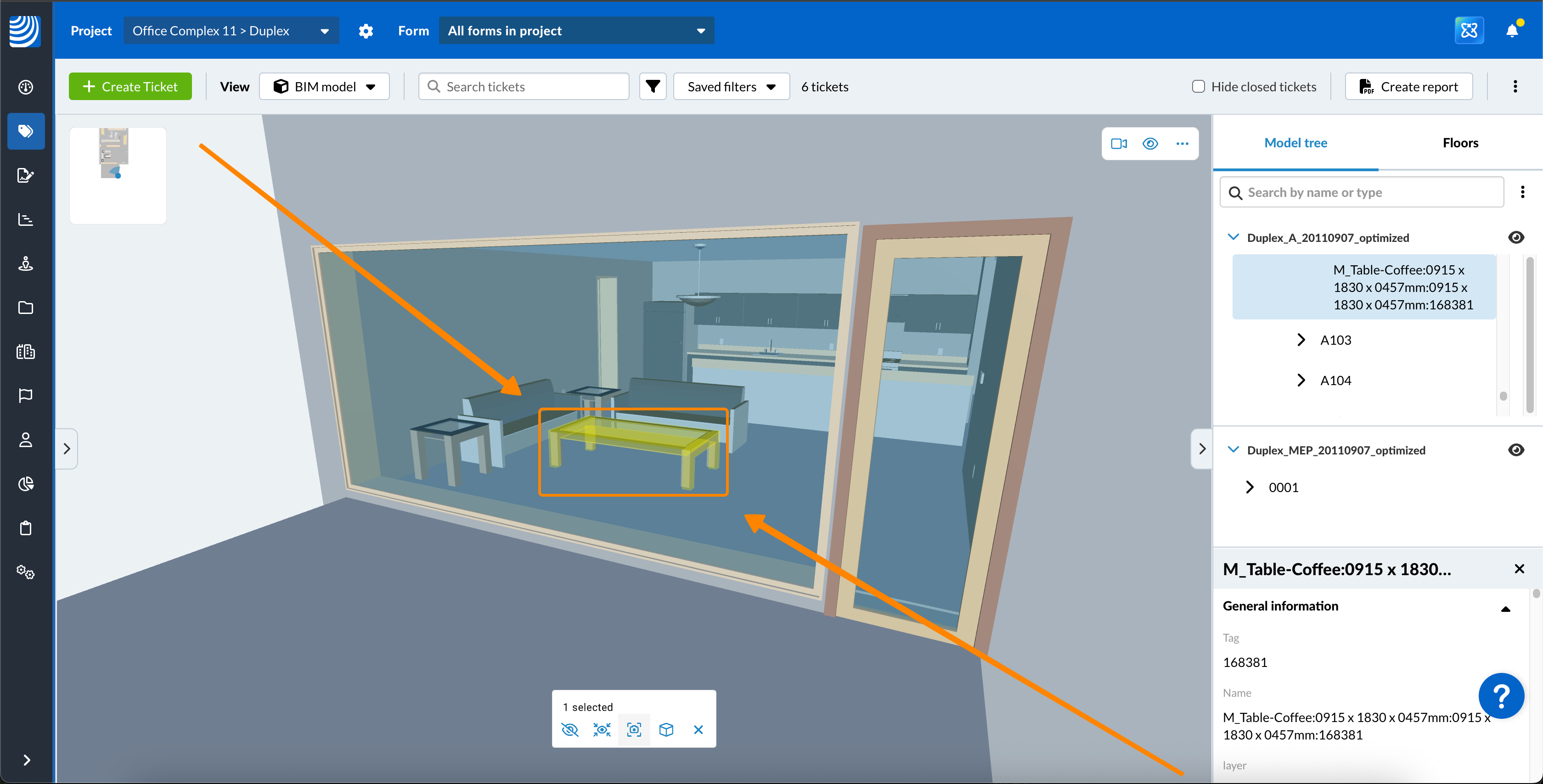

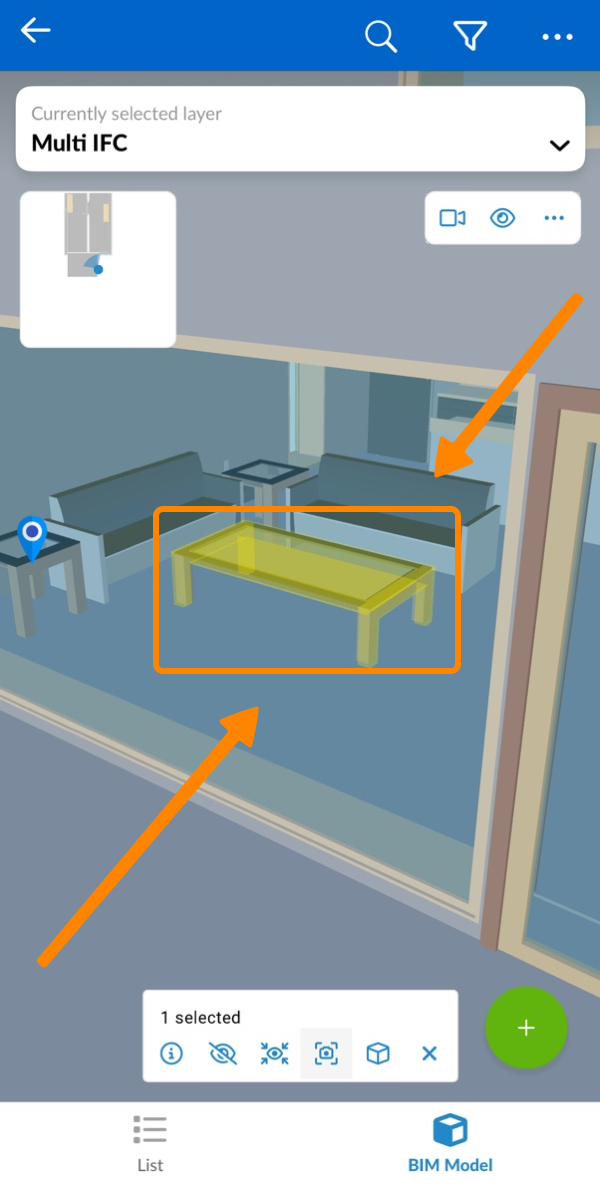

Einzelnes Element selektieren

Um ein Element auszuwählen:

1. Klicken Sie auf das Element im 3D-Modell ODER klicken Sie auf den Elementnamen im Modelbaum


Mehrere Elemente auswählen

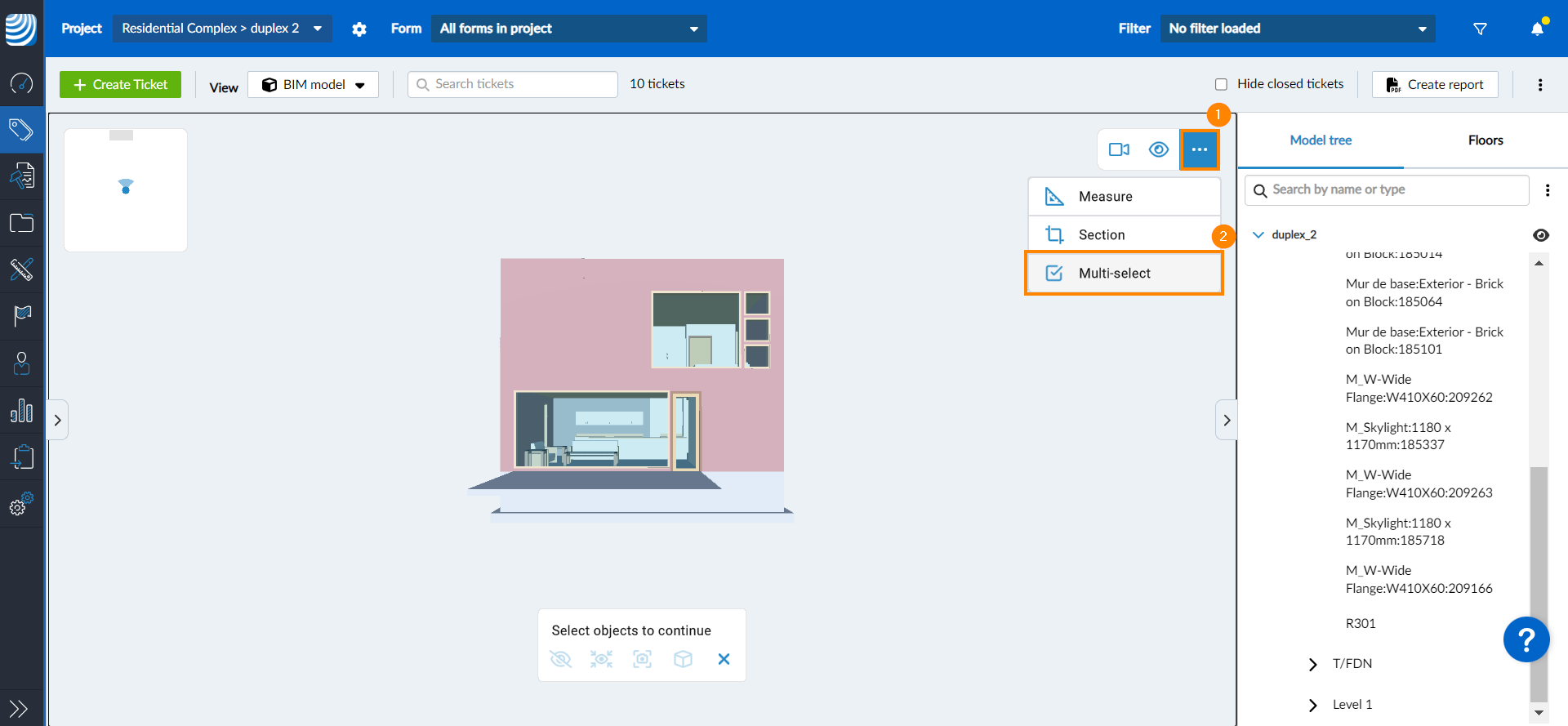

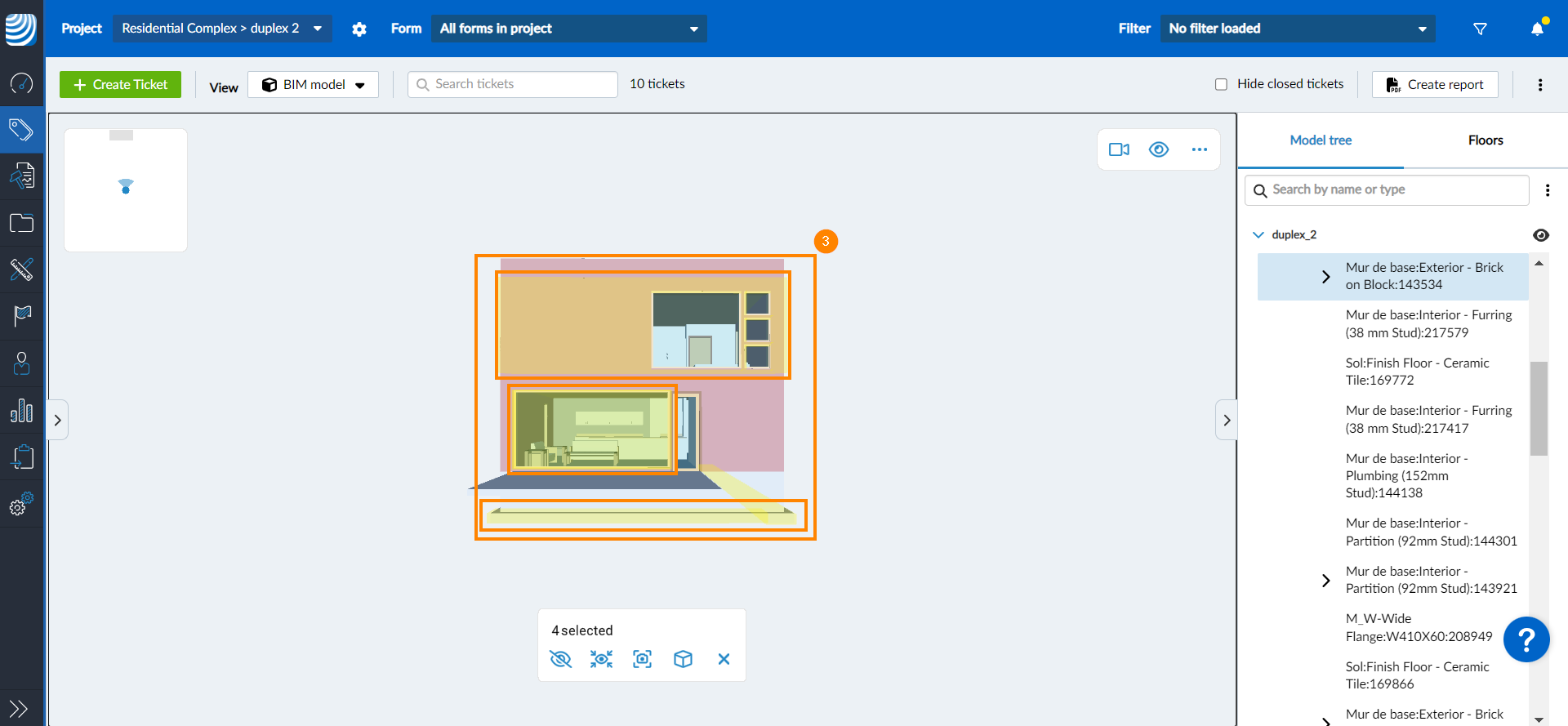

Um mehrere Elemente im BIM-Modell auszuwählen:

1. Klicken Sie auf das Mehr Menü
2. Klicken Sie auf Mehrfachauswahl

3. Klicken Sie auf die Elemente, die Sie im Modell auswählen möchten


Eine andere Möglichkeit, mehrere Elemente auszuwählen, ist folgende:

1. Drücken Sie etwas länger auf ein Element im BIM-Modell, bis die Leiste mit den ausgewählten Elementen auf dem Bildschirm erscheint

2. Klicken Sie auf die Elemente, die Sie auswählen möchten

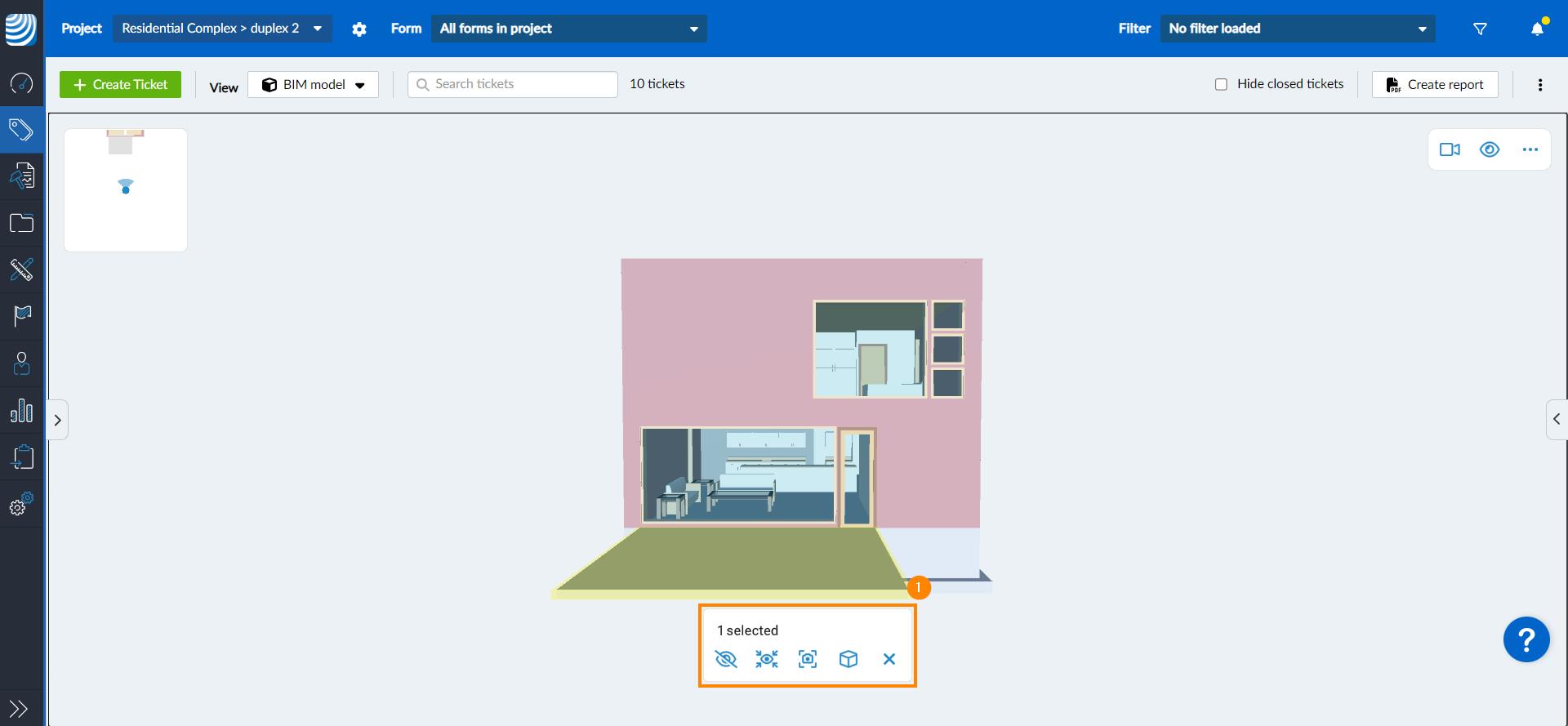

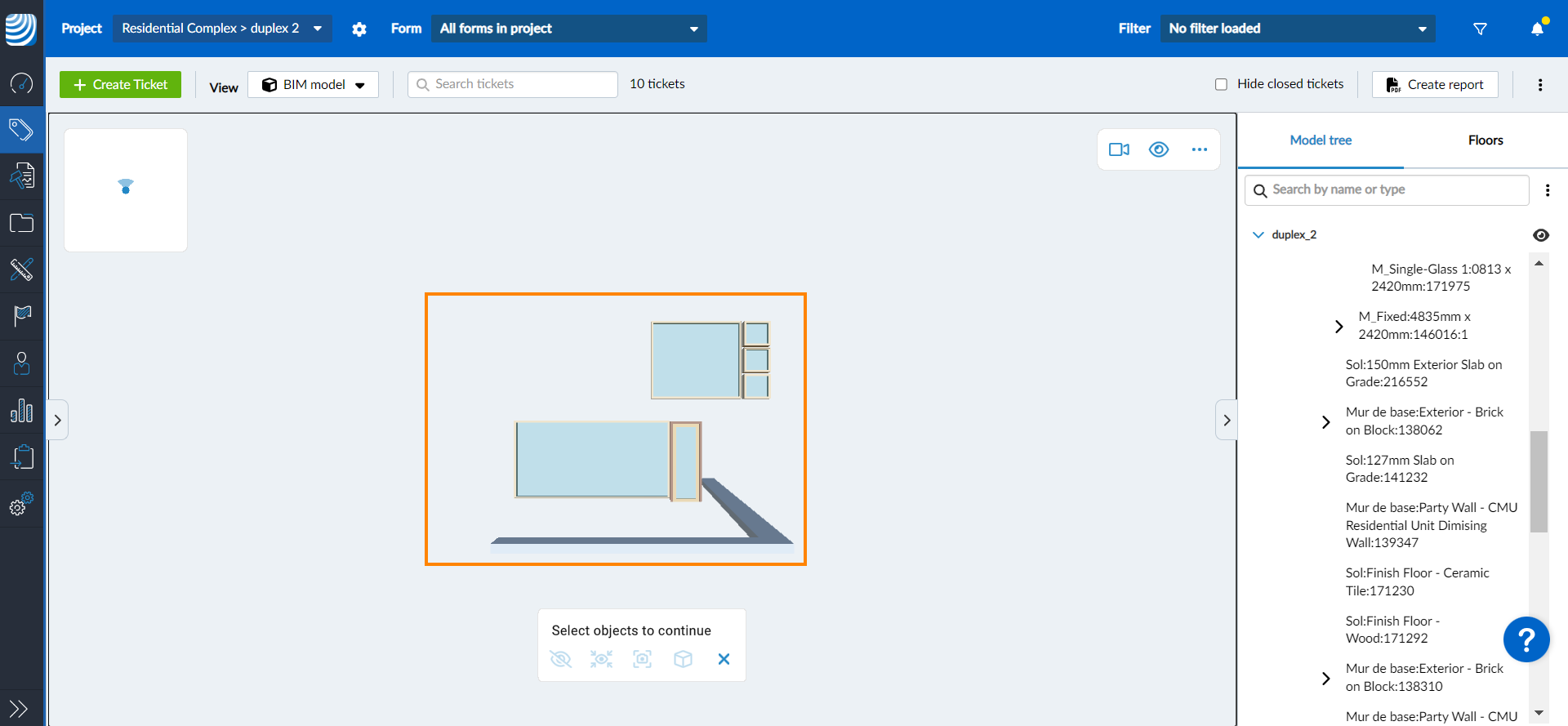

Wenn Sie Elemente auswählen, erscheint unten im Viewer ein Kontextmenü mit den Optionen Ein-/Ausblenden oder Isolieren der ausgewählten Elemente, Zentrieren der Kamera auf diese oder Erstellen einer Schnittbox, die unter Arbeiten mit Schnittebenen & Schnittboxen beschrieben wird.

IFC-Elemente anzeigen/ausblenden

Blenden Sie IFC-Elemente ein und aus, um sich auf die Teile des BIM-Modells zu konzentrieren, die für Sie relevant sind. Sie können dies mit einzeln ausgewählten Elementen oder auf der Grundlage der Elementtypen tun, indem Sie z.B. alle Wände, Fenster oder Treppen ein- oder ausblenden usw.

Eine weitere Alternative, um sich auf Teile des Modells zu konzentrieren, sind Schnittebenen oder -kästen, wie in Arbeit mit Schnittebenen & Schnittboxen erklärt.

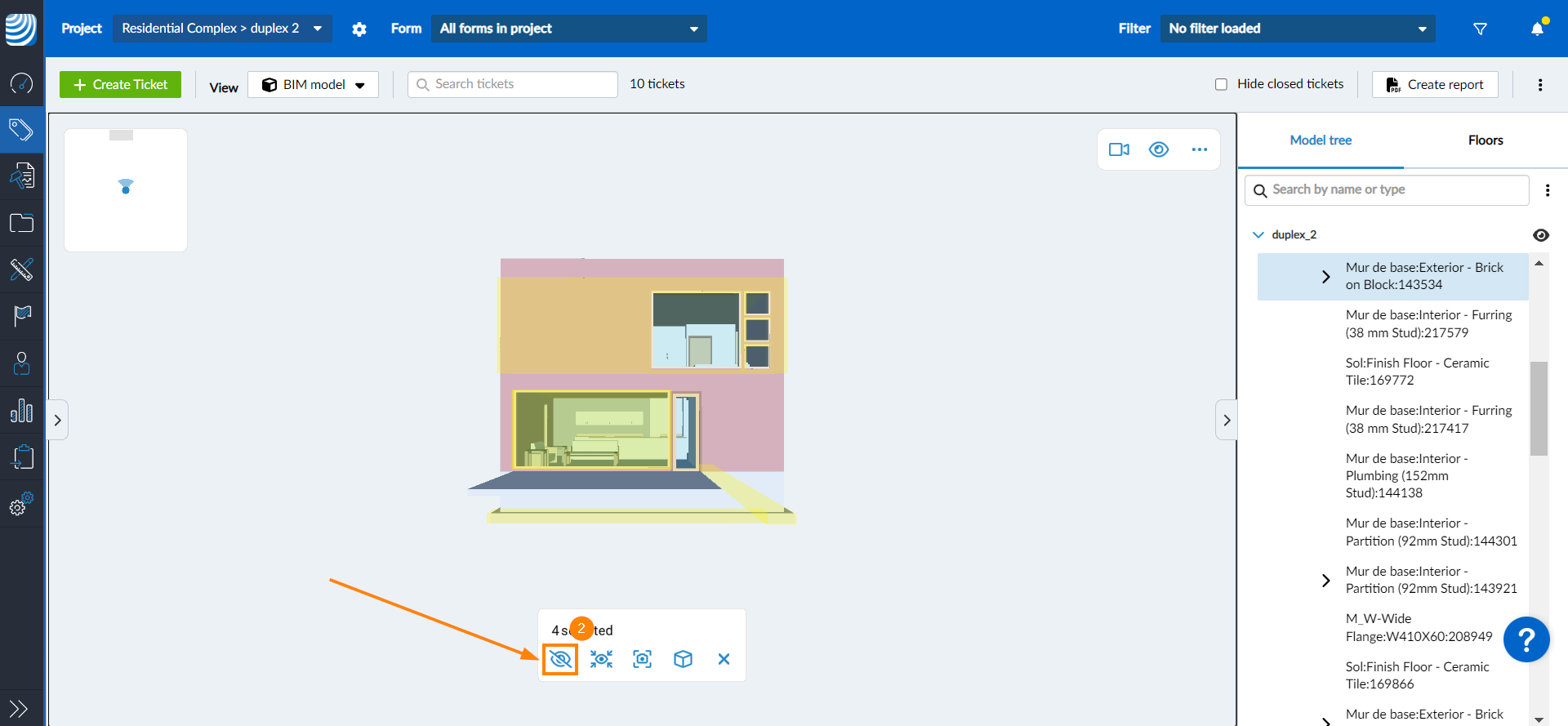

Einzelne(s) Element(e) anzeigen/ausblenden

So blenden Sie ein oder mehrere Elemente aus dem 3D-Modell aus:

1. Wählen Sie Element(e), die Sie ausblenden möchten
2. Klicken Sie auf das durchgestrichene Auge Symbol

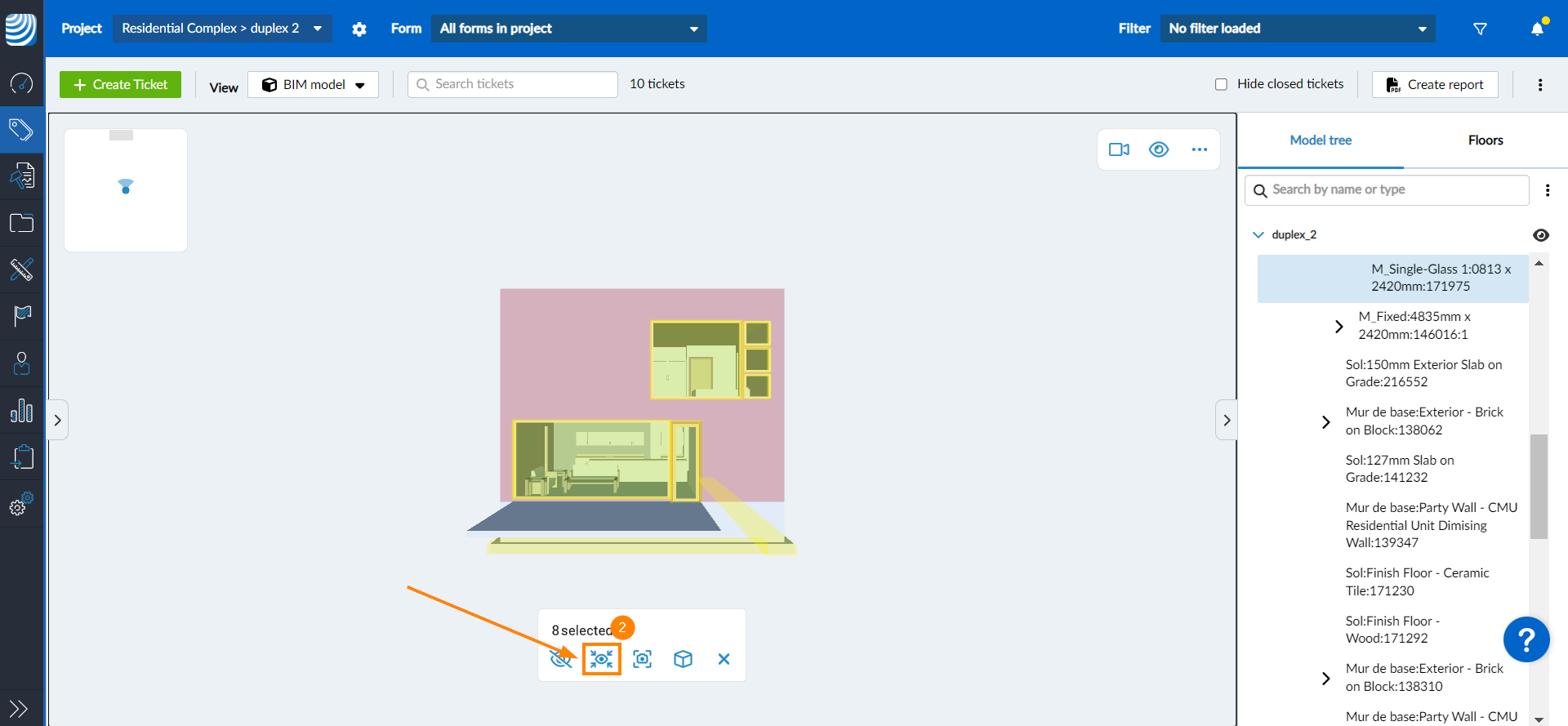

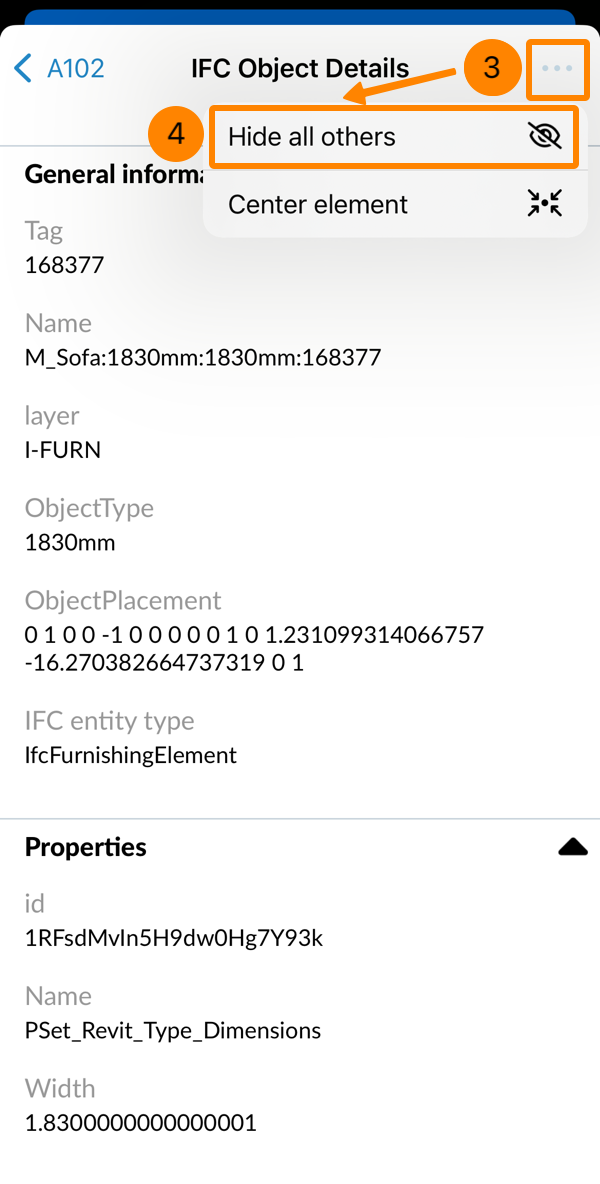

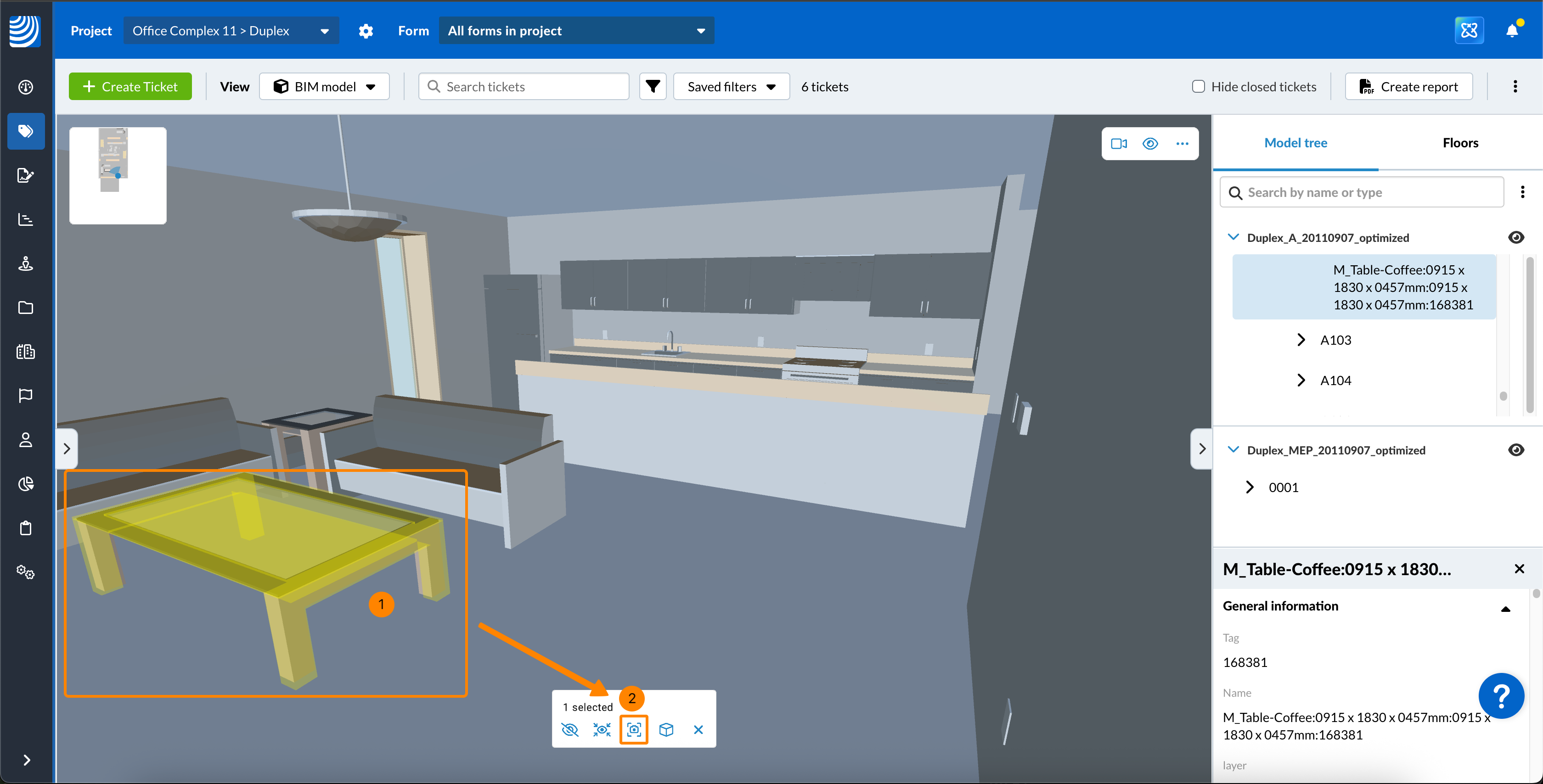

Elemente isolieren

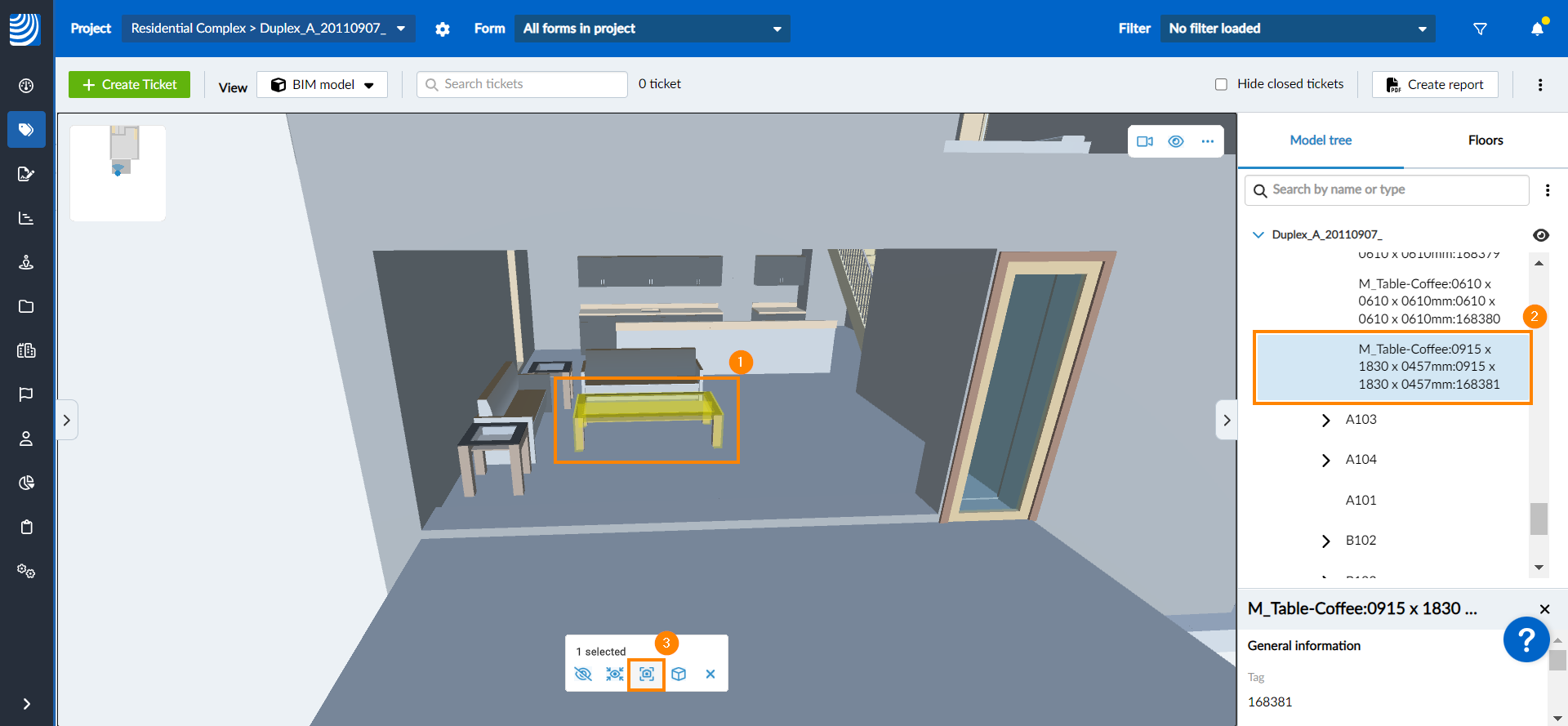

Sie können Elemente in Ihrem 3D-Modell isolieren, indem Sie alle anderen Elemente ausblenden, außer denen, auf die Sie sich konzentrieren möchten. Um dies zu tun:

1. Wählen Sie das/die Element(e), die Sie isolieren möchten
2. Klicken Sie auf das fokussiertes Auge Symbol

3. Alle Elemente im Modell werden ausgeblendet, mit Ausnahme des/der ausgewählten Elements/Elemente

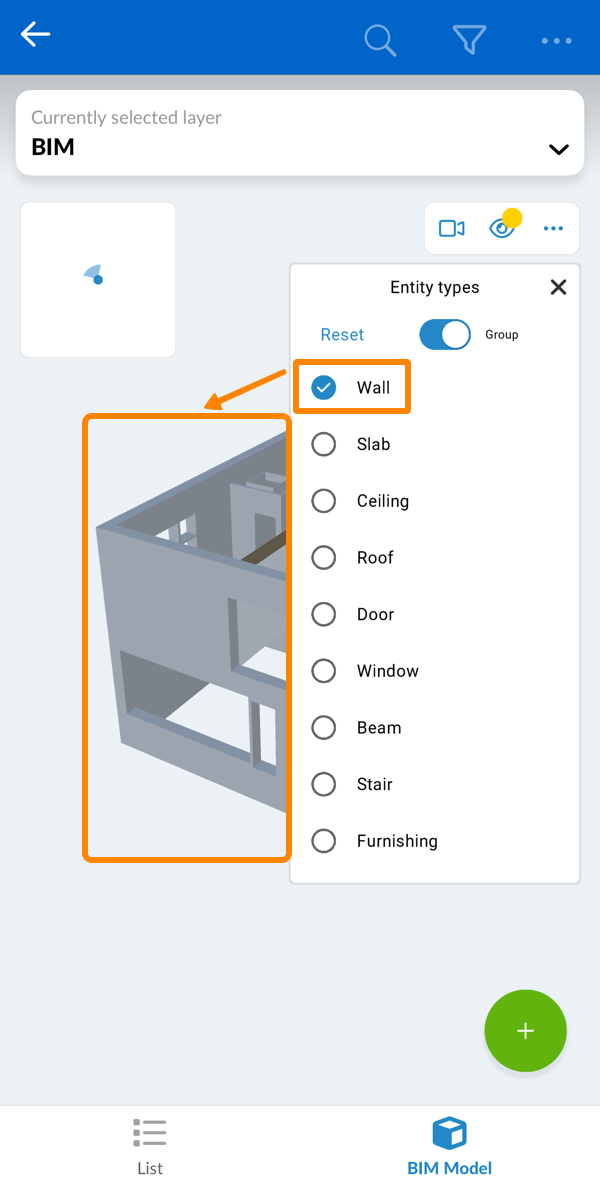

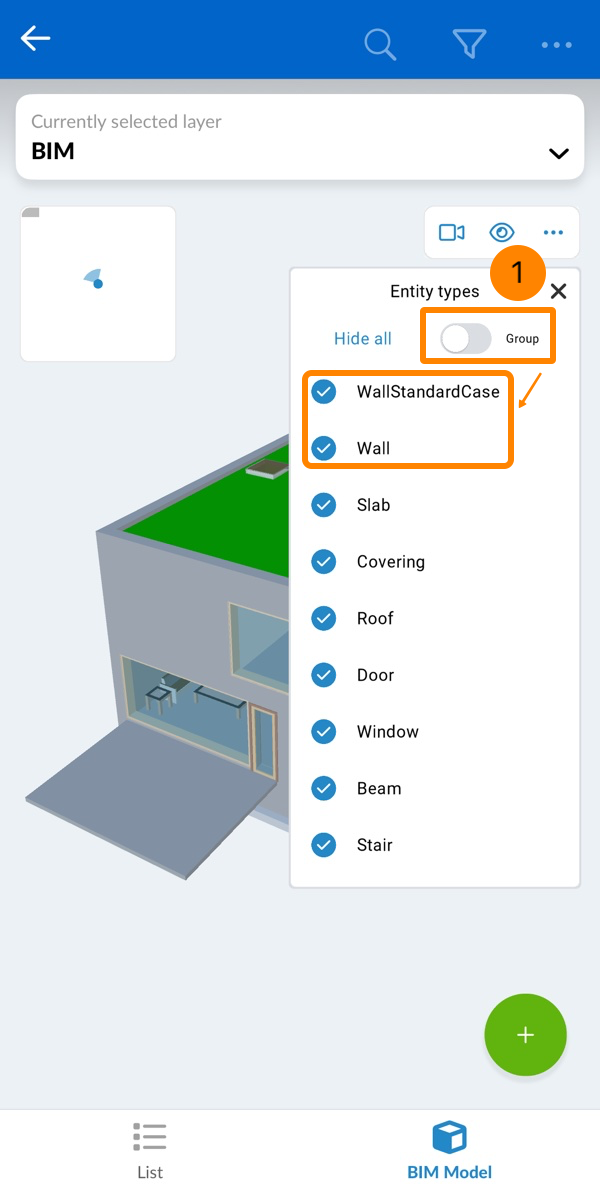

Entitätstypen anzeigen/ausblenden

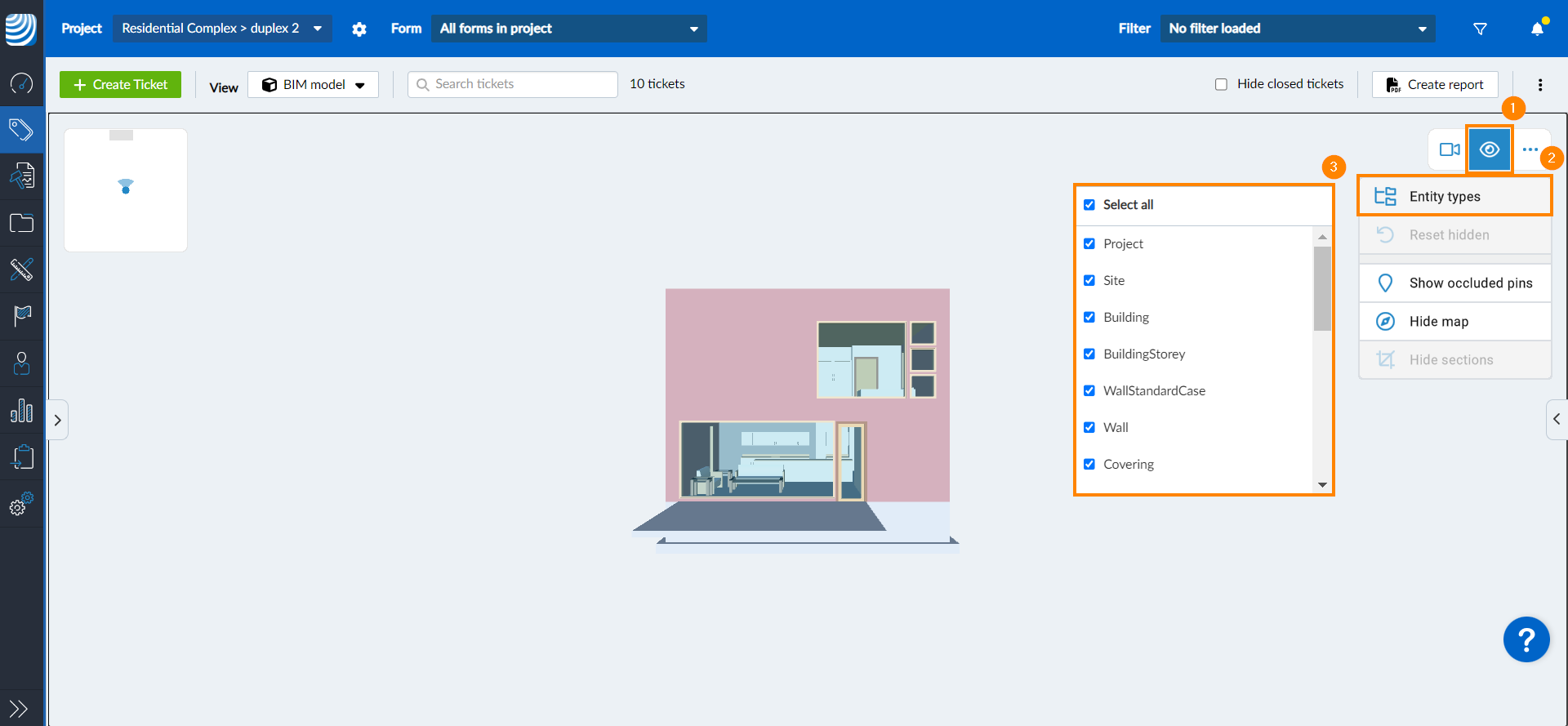

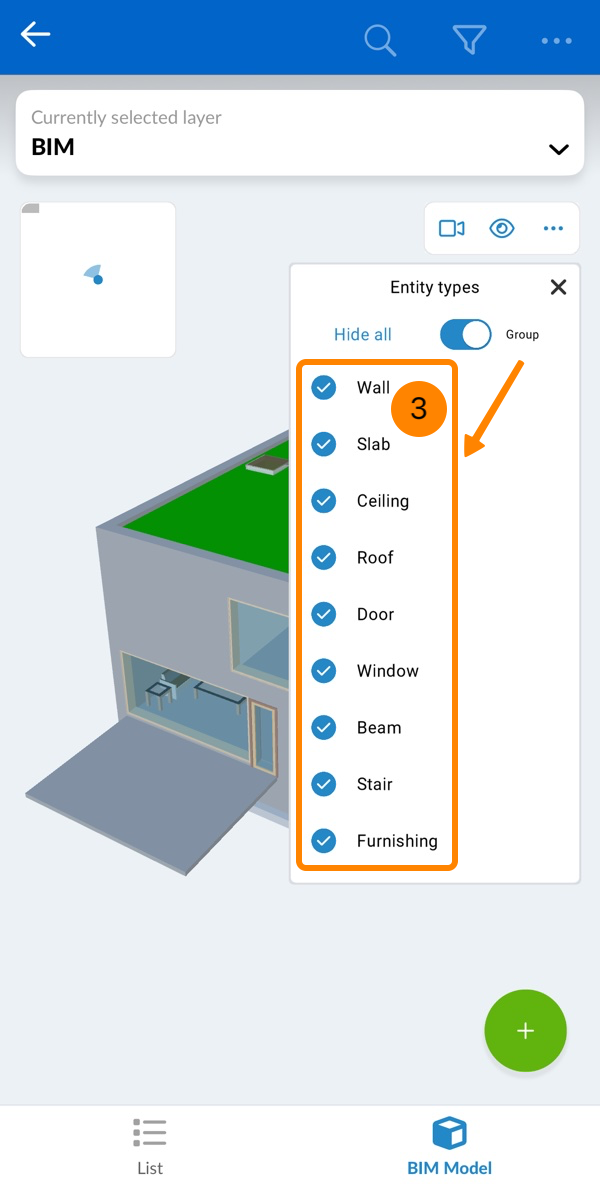

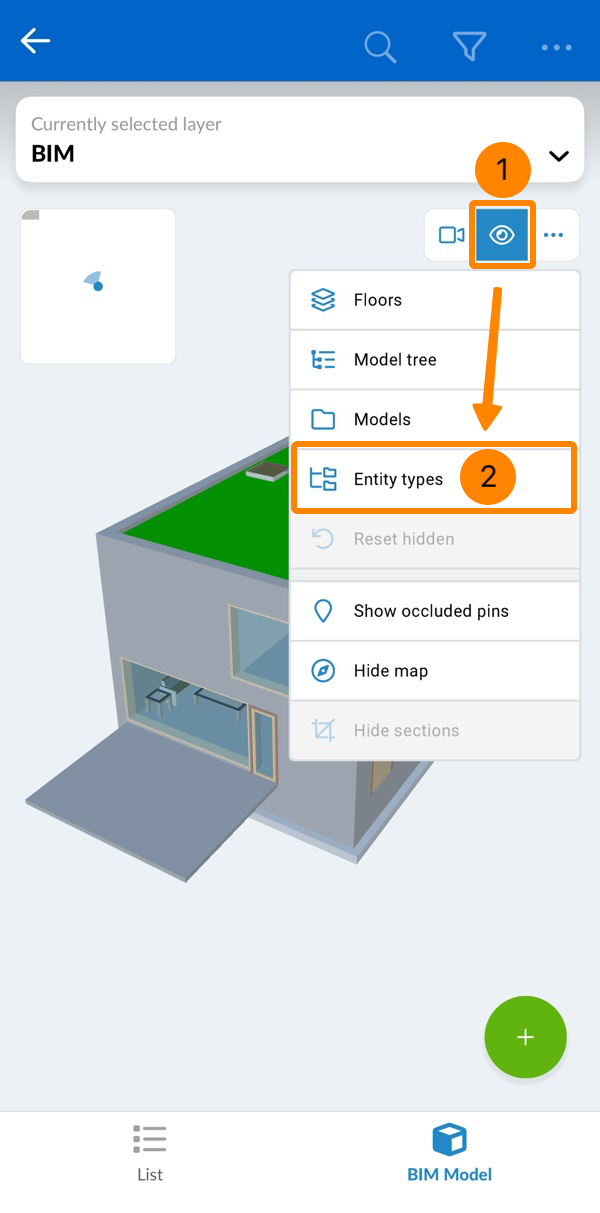

Um alle Elemente desselben Entitätstyps ein-/auszublenden:

1. Klicken Sie auf das Auge Symbol
2. Bewegen Sie den Mauszeiger über Entitätstypen
3. Aktivieren/deaktivieren Sie die Entitätstypen Checkboxen in Ihrem Modell

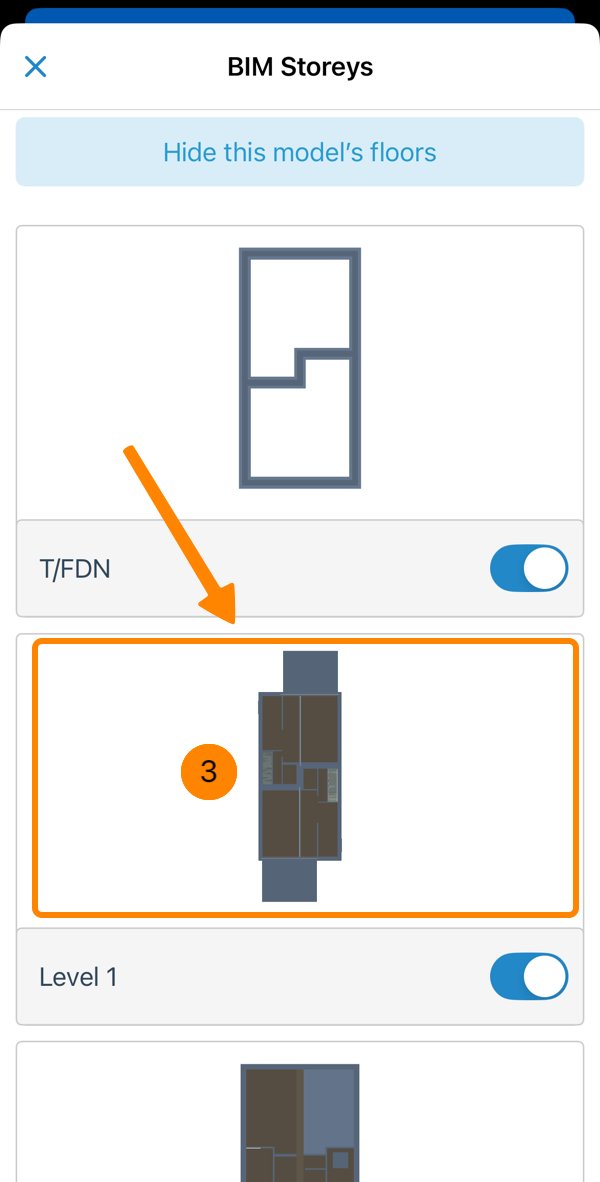

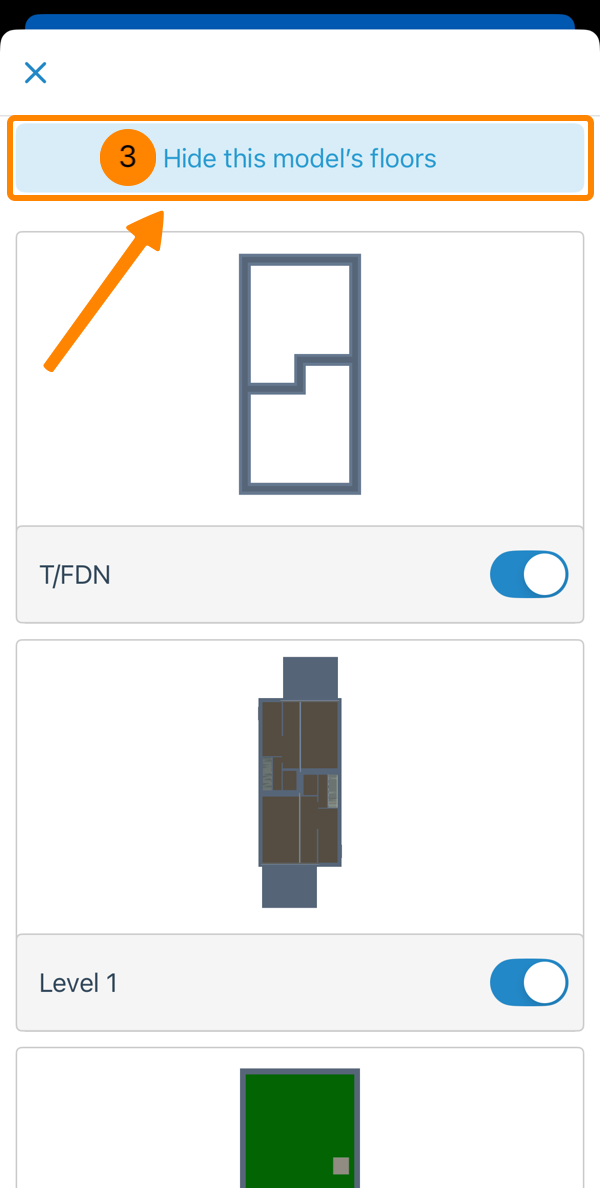

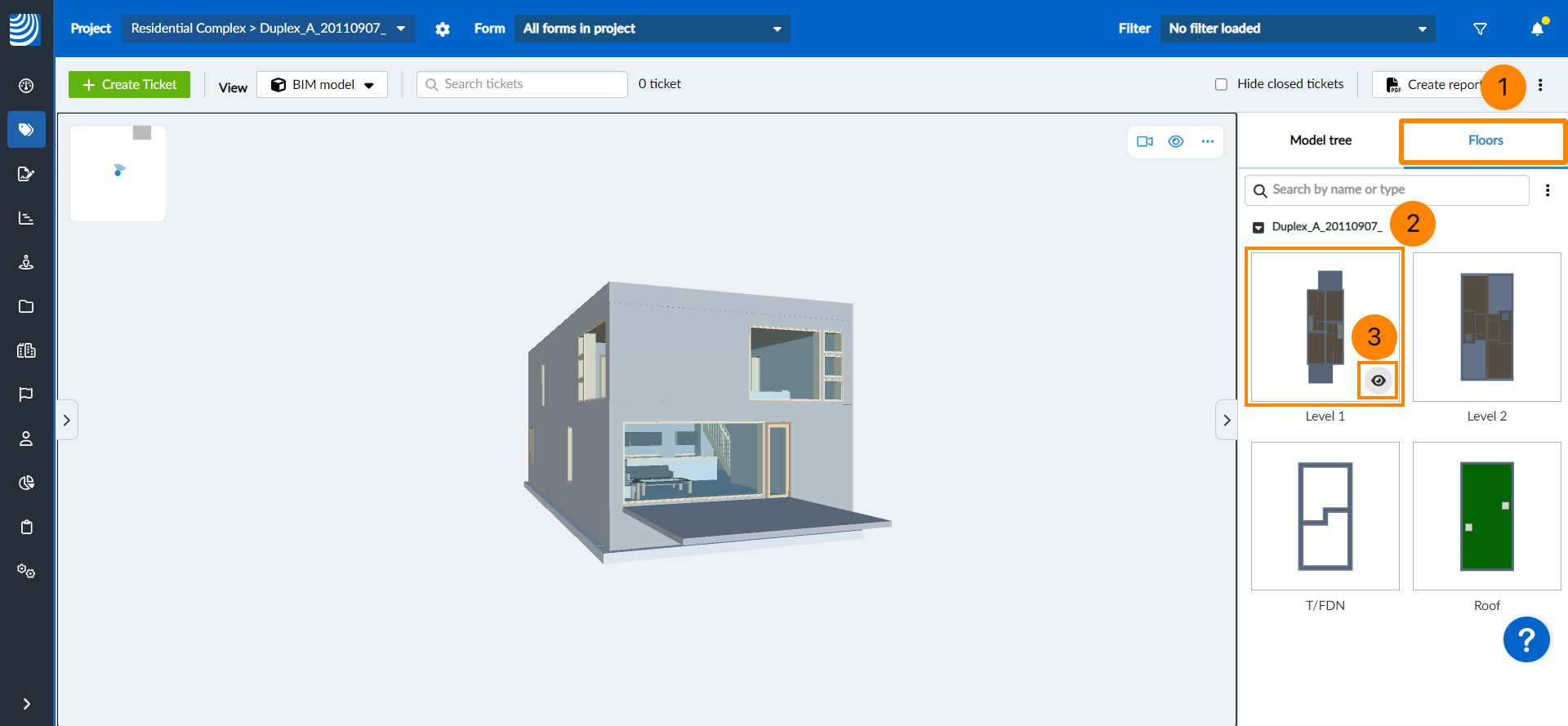

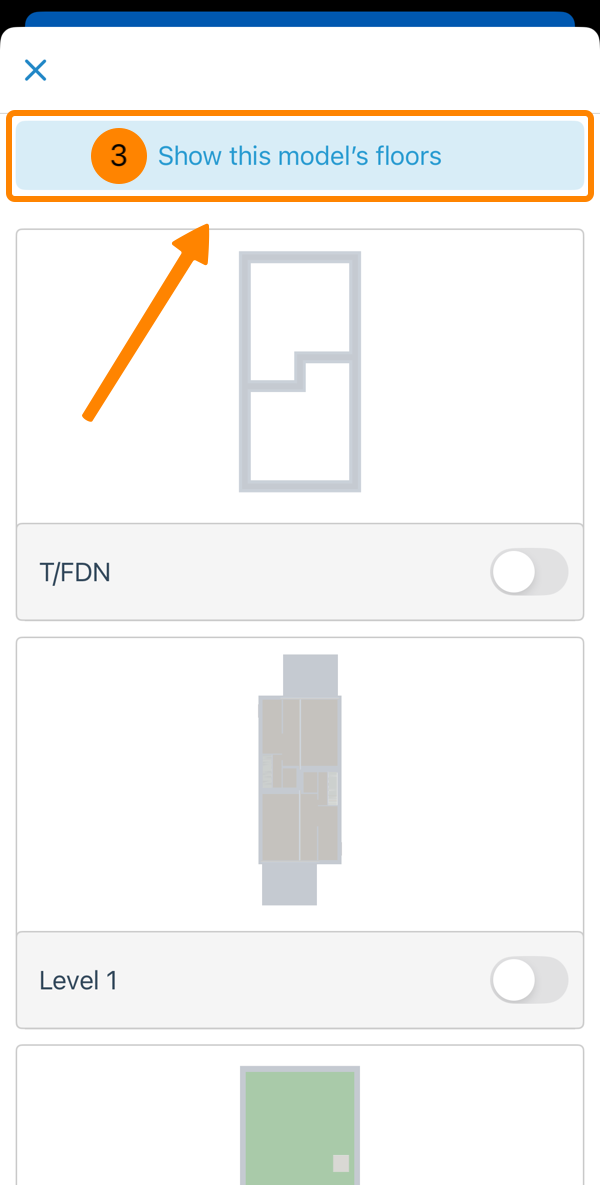

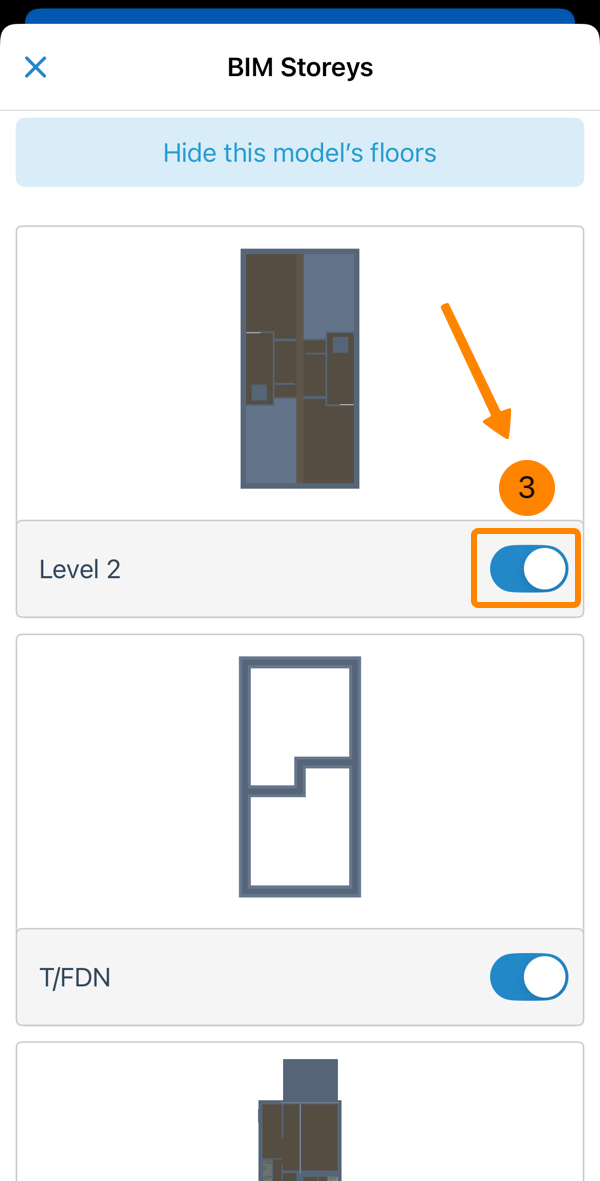

Stockwerke anzeigen/ausblenden

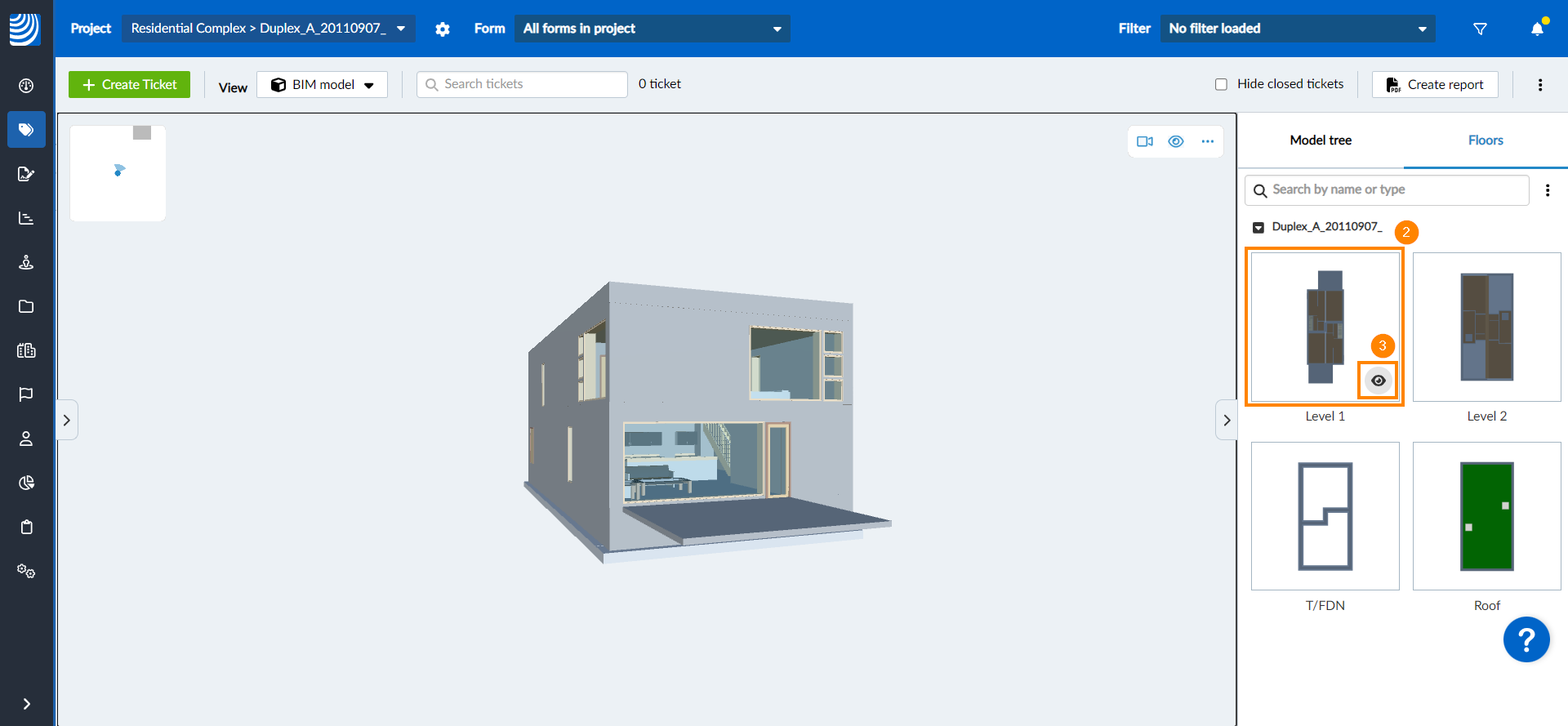

Um ein Stockwerk eines Modells zu verbergen:

1. Gehen Sie auf Stockwerke wie oben beschrieben
2. Bewegen Sie den Mauszeiger über das Stockwerk, das Sie verstecken möchten
3. Klicken Sie auf das Auge Symbol

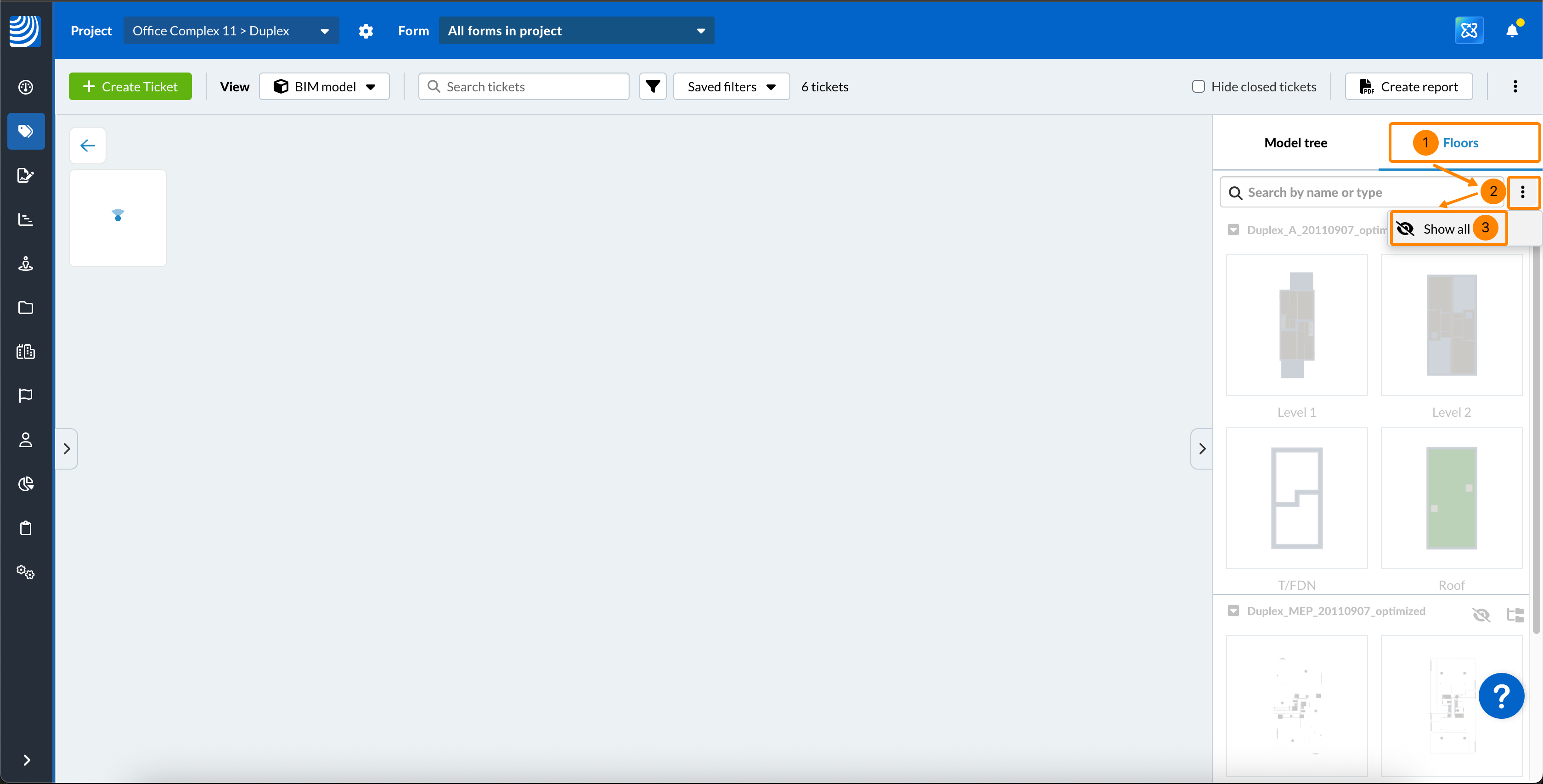

Um ein verstecktes Stockwerk anzuzeigen:

1. Gehen Sie auf Stockwerke wie oben beschrieben
2. Bewegen Sie den Mauszeiger über das Stockwerk, das Sie anzeigen möchten
3. Klicken Sie auf das durchgestrichene Auge Symbol

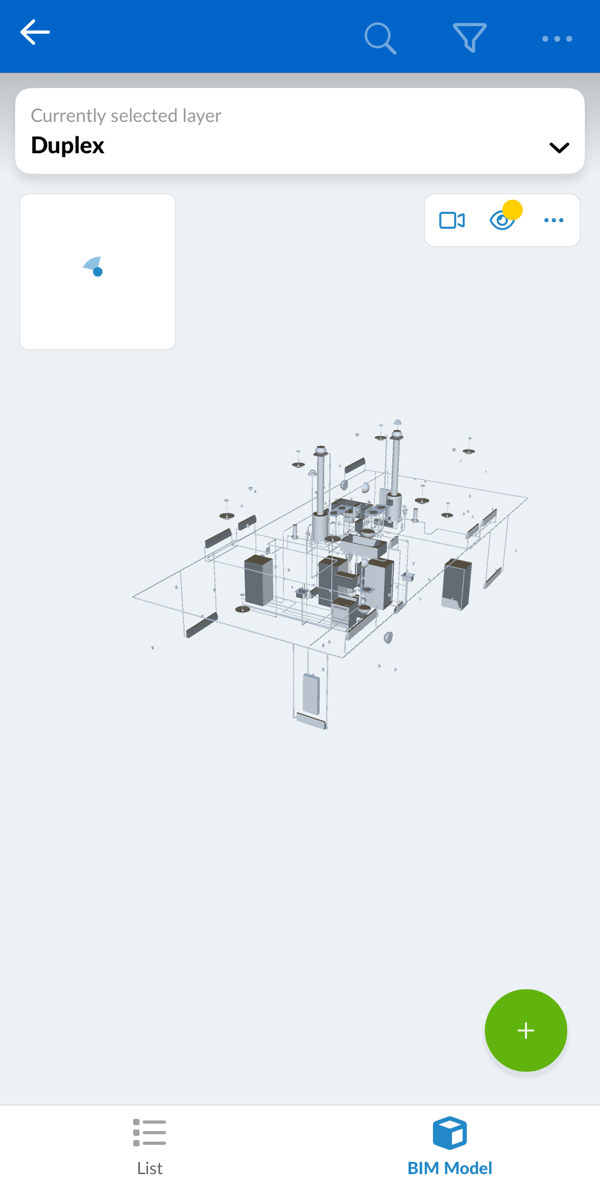

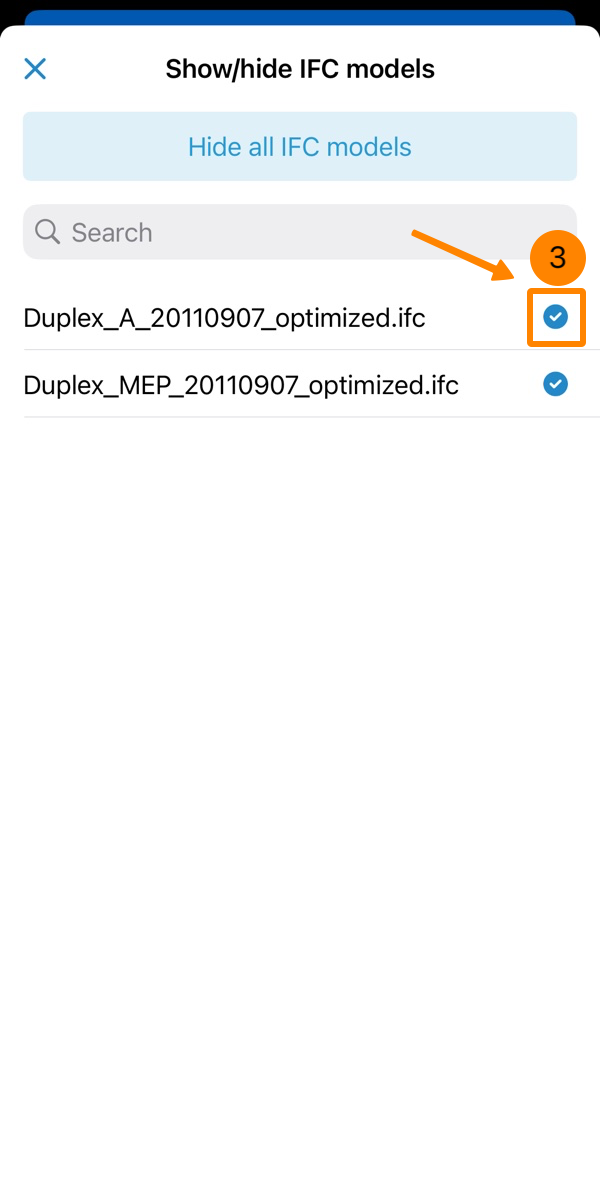

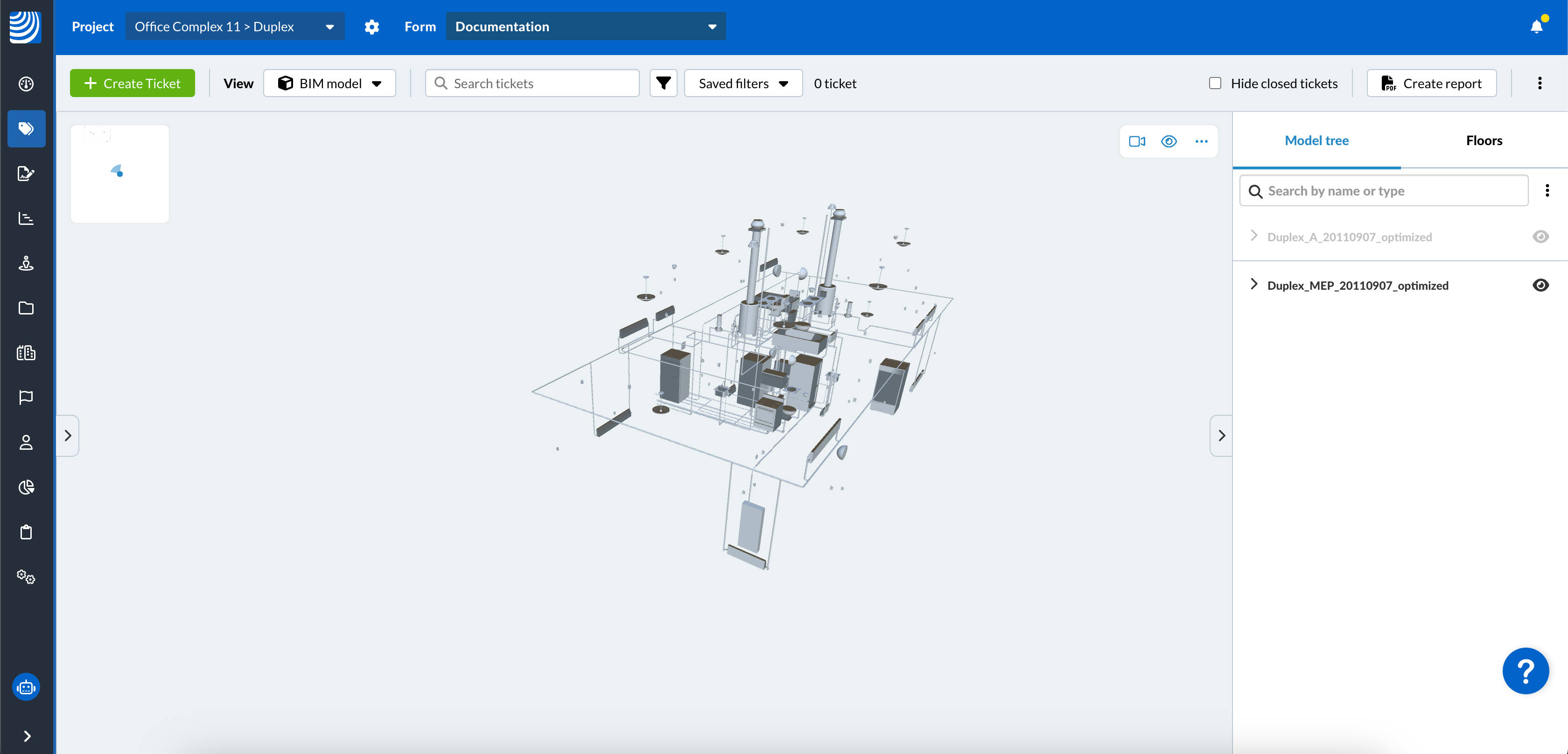

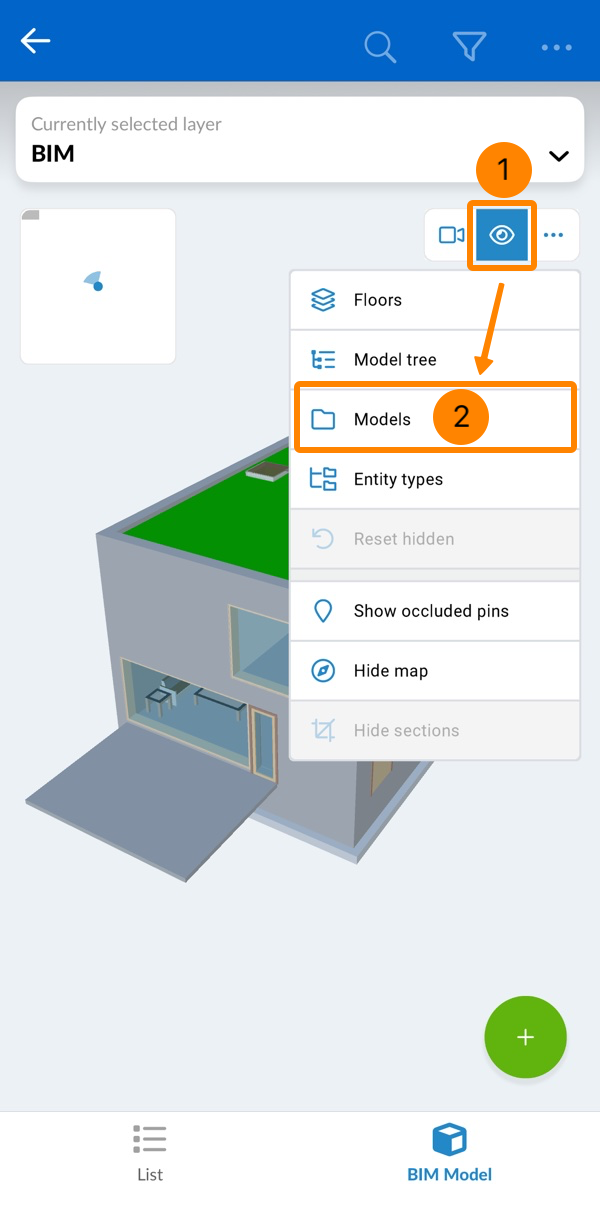

IFC-Modelle anzeigen/ausblenden

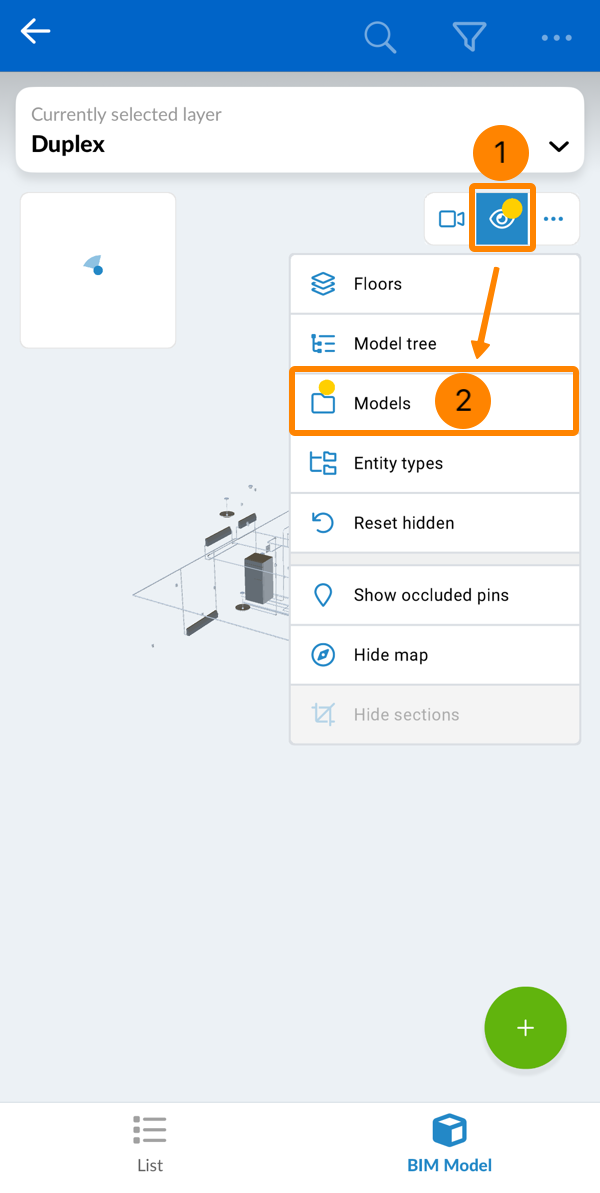

Wenn Sie föderierte Modelle verwenden, bei denen die Modelldaten in mehrere IFC-Dateien aufgeteilt sind, können Sie entscheiden, welche Modelle gleichzeitig angezeigt werden sollen.

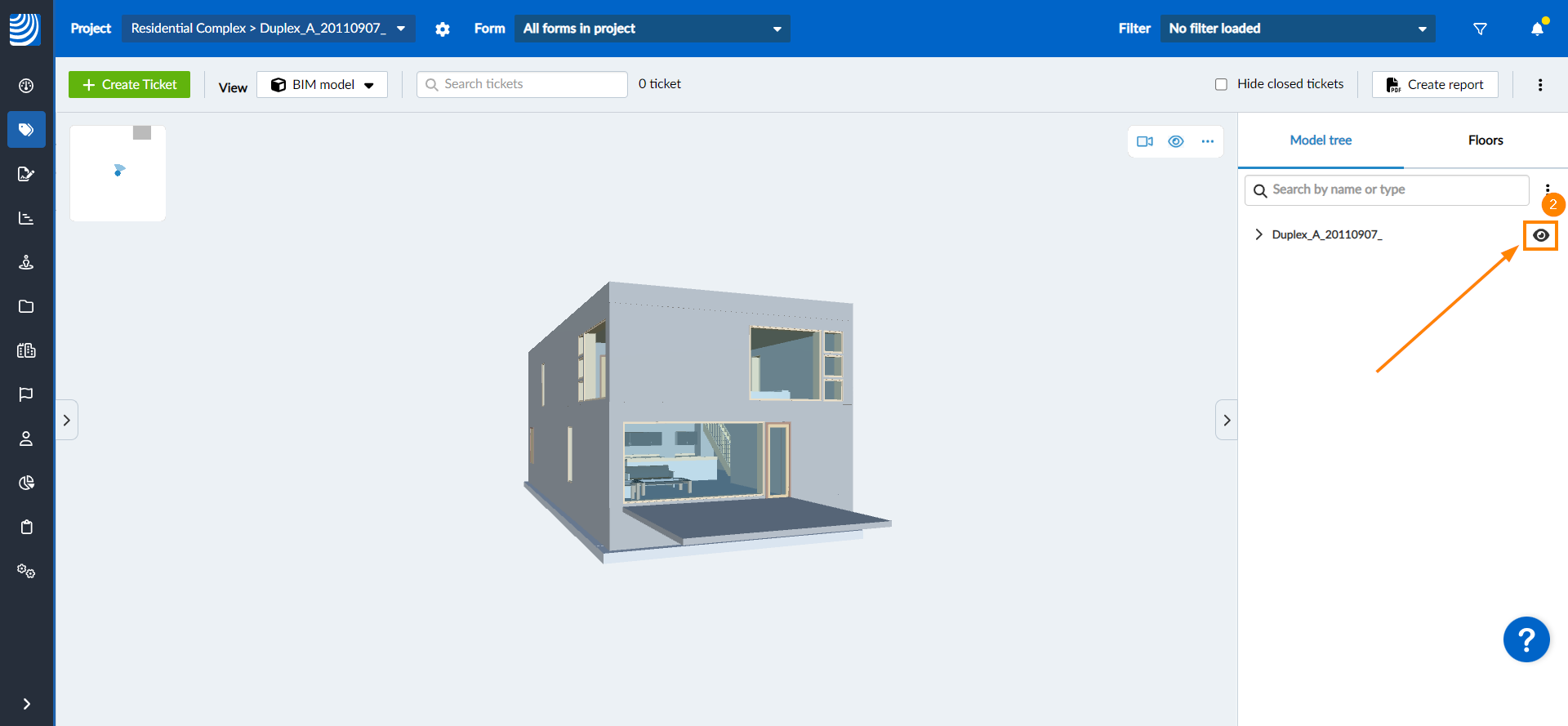

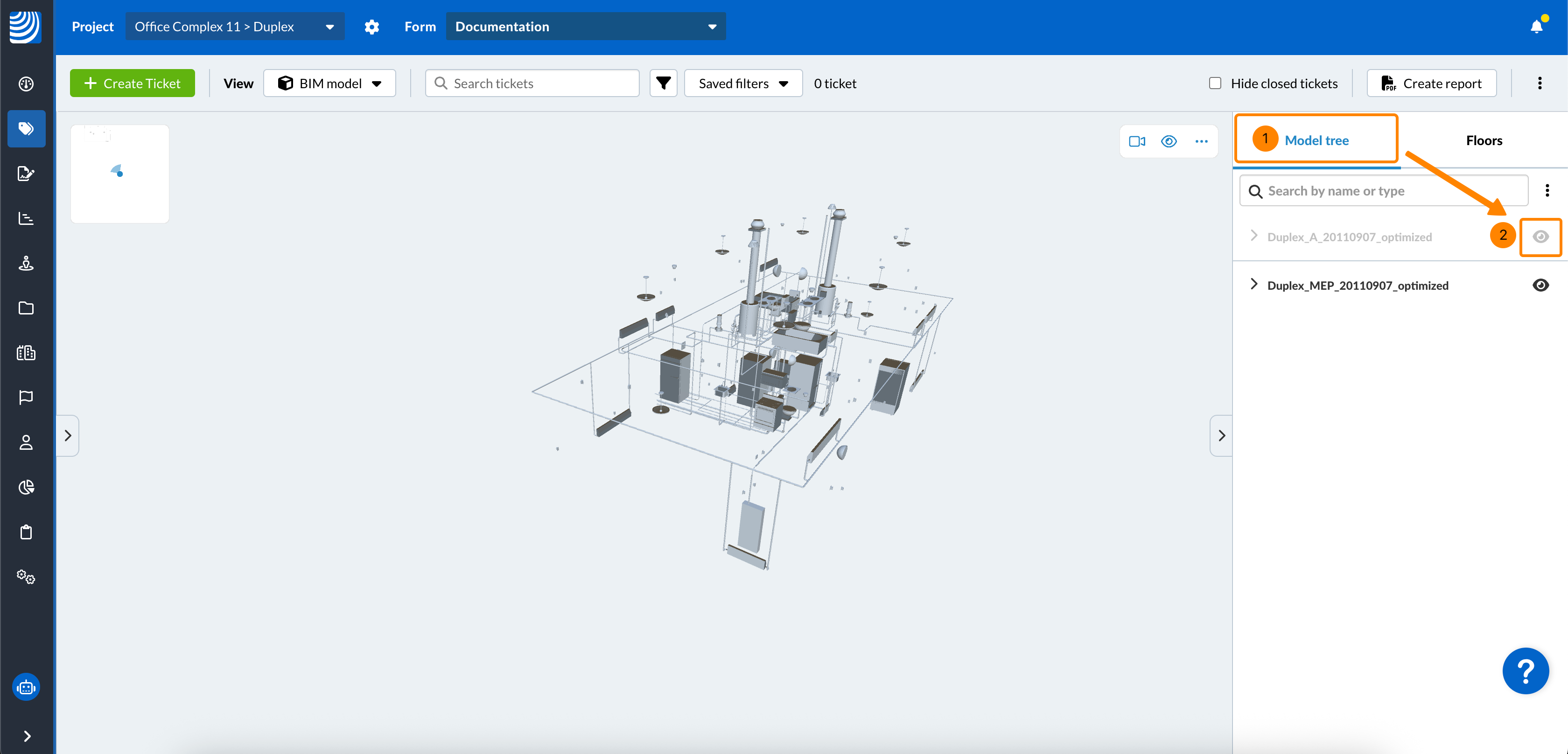

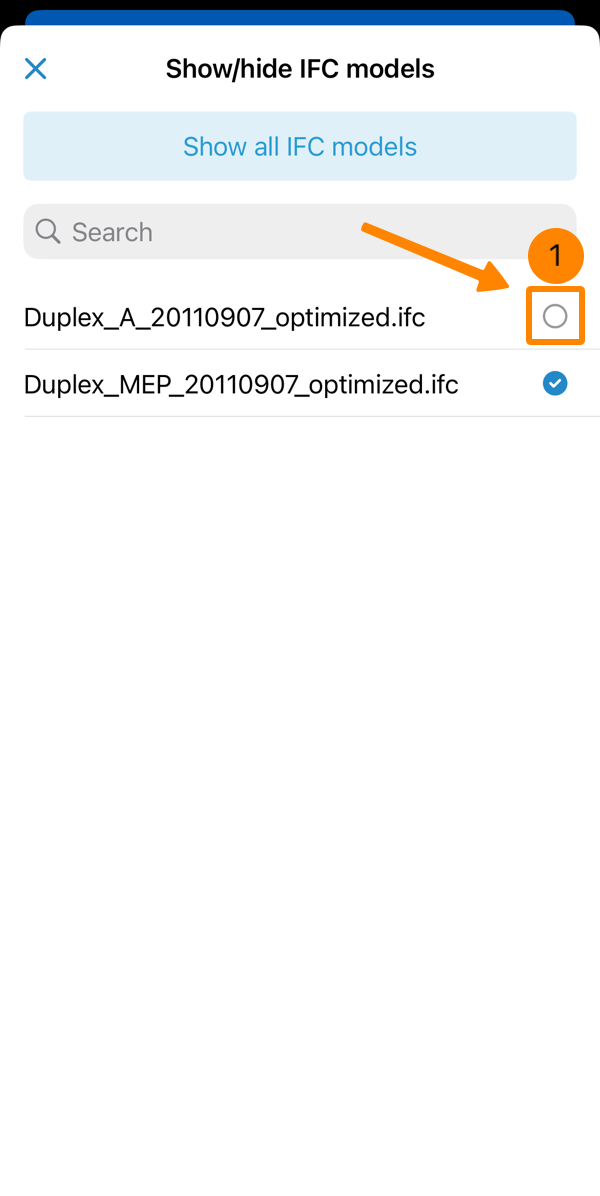

Um ein IFC-Modell auszublenden:

1. Rufen Sie den Modellbaum wie oben beschrieben auf
2. Klicken Sie auf das Auge Symbol neben dem Modell

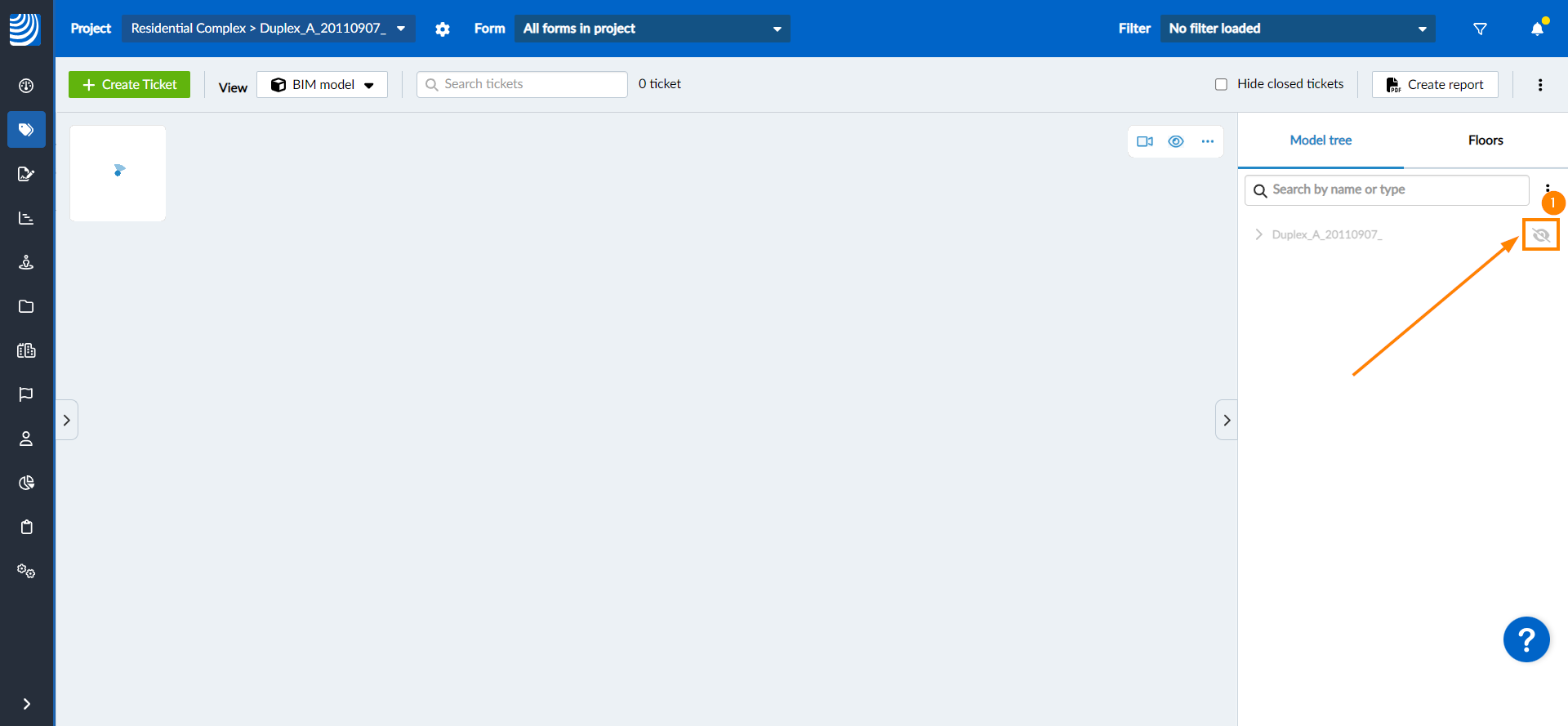

Um das Modell wieder anzuzeigen:

1. Klicken Sie auf das durchgestrichene Auge Symbol

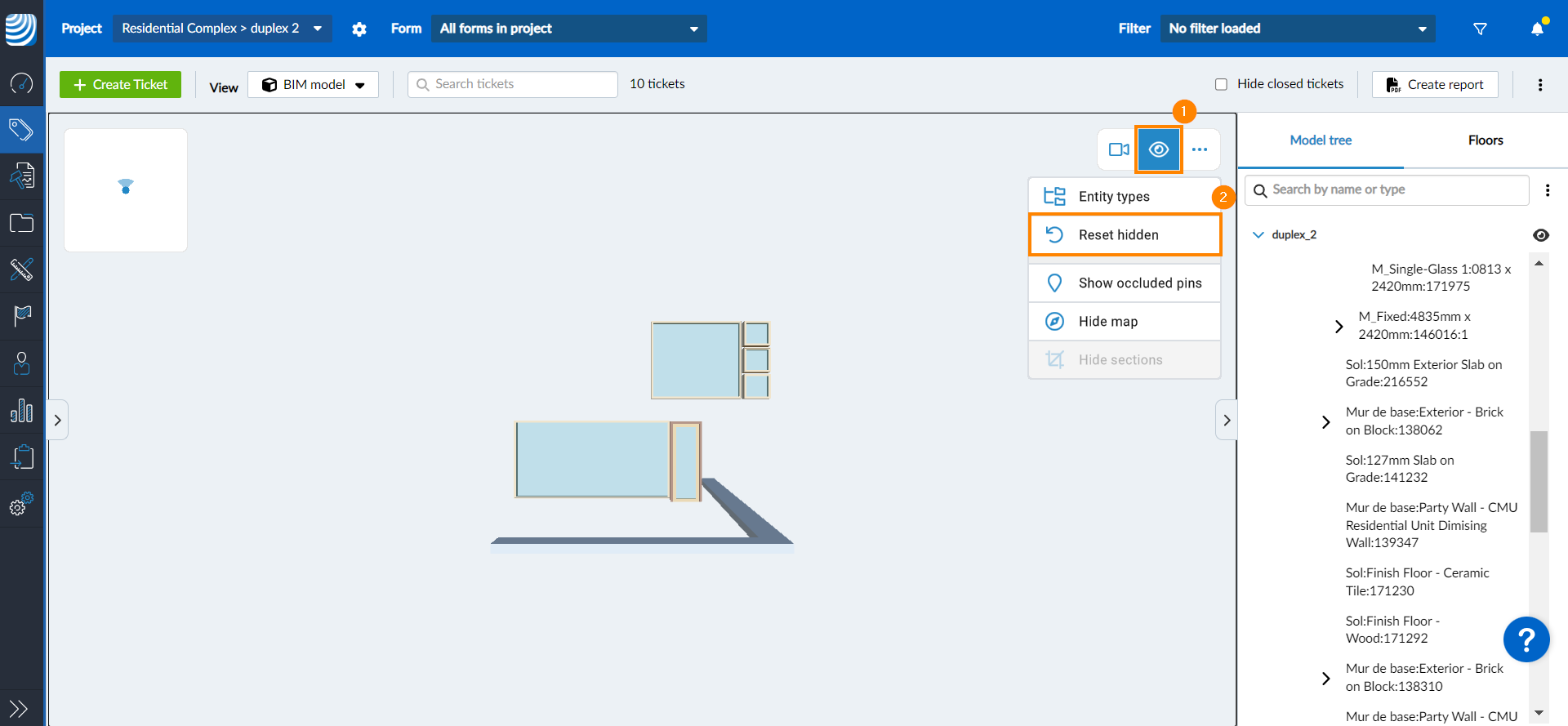

Ansicht zurücksetzen, um alle Elemente anzuzeigen

Sie können alle ausgeblendeten Elemente anzeigen, egal ob sie nach Entitätstypen oder einzelnen Elementen ausgeblendet wurden. Um dies zu tun:

1. Klicken Sie auf das Auge Symbol
2. Klicken Sie auf Ausblenden zurücksetzen


Verdeckte Pins anzeigen/ausblenden

Ticketpins, die durch Wände oder andere Elemente verdeckt sind, sind natürlich nicht sichtbar. Sie können jedoch alle Ticketpins anzeigen, auch die, die verdeckt sind. Siehe Tickets BIM-Ansicht > Verdeckte Pins anzeigen/ausblenden.

Messwerkzeug

Verwenden Sie das Messwerkzeug zum Messen von Entfernungen, Winkeln und Flächen. Lesen Sie mehr unter Arbeiten mit dem Messwerkzeug.

Schnittebenen & Schnittboxen

Mit den Schnittebene- und Schnittboxen-Werkzeugen können Sie durch das Modell schneiden, um eine detailliertere Ansicht zu erhalten. Diese Funktionen sind für die Inspektion von Innenelementen unverzichtbar und erleichtern das Messen und die Erstellung von Tickets in Modellen. Lesen Sie mehr unter Arbeiten mit Schnittebenen & Schnittboxen.

Tickets in BIM-Modellen

Mit dem BIM-Viewer können Sie Tickets in BIM-Modellen erstellen und anzeigen. Lesen Sie mehr unter Tickets BIM-Ansicht.
