Hochladen von Plänen zu Ebenen

Tobias Patek
  • Aktualisiert

Übersicht

Pläne werden in Ebenen verwaltet. Ebenen sind vergleichbar mit Ordnern und helfen Ihnen, Ihre Pläne und Tickets zu organisieren.
Jeder Plan muss einer Ebene zugeordnet werden. Jede Ebene kann nicht mehr als einen Plan haben, Planversionen werden jedoch unterstützt.

Lesen Sie mehr über Pläne und Ebenen.

Es ist auch möglich, beim Hochladen eines neuen Plans Freigabeanforderungen zu erstellen. Lesen Sie mehr unter Erstellen, Überprüfen & Verwalten von Planfreigabeanforderungen.

Zugang & Berechtigungen

Um Pläne in Ebenen hochzuladen, benötigen Sie einen In-House Benutzer mit der Benutzerberechtigung 'Projekte'. Lesen Sie mehr unter Berechtigungen.

Zugang zu Plänen und Ebenen

Zur Verwaltung der Ebenen eines Projekts:

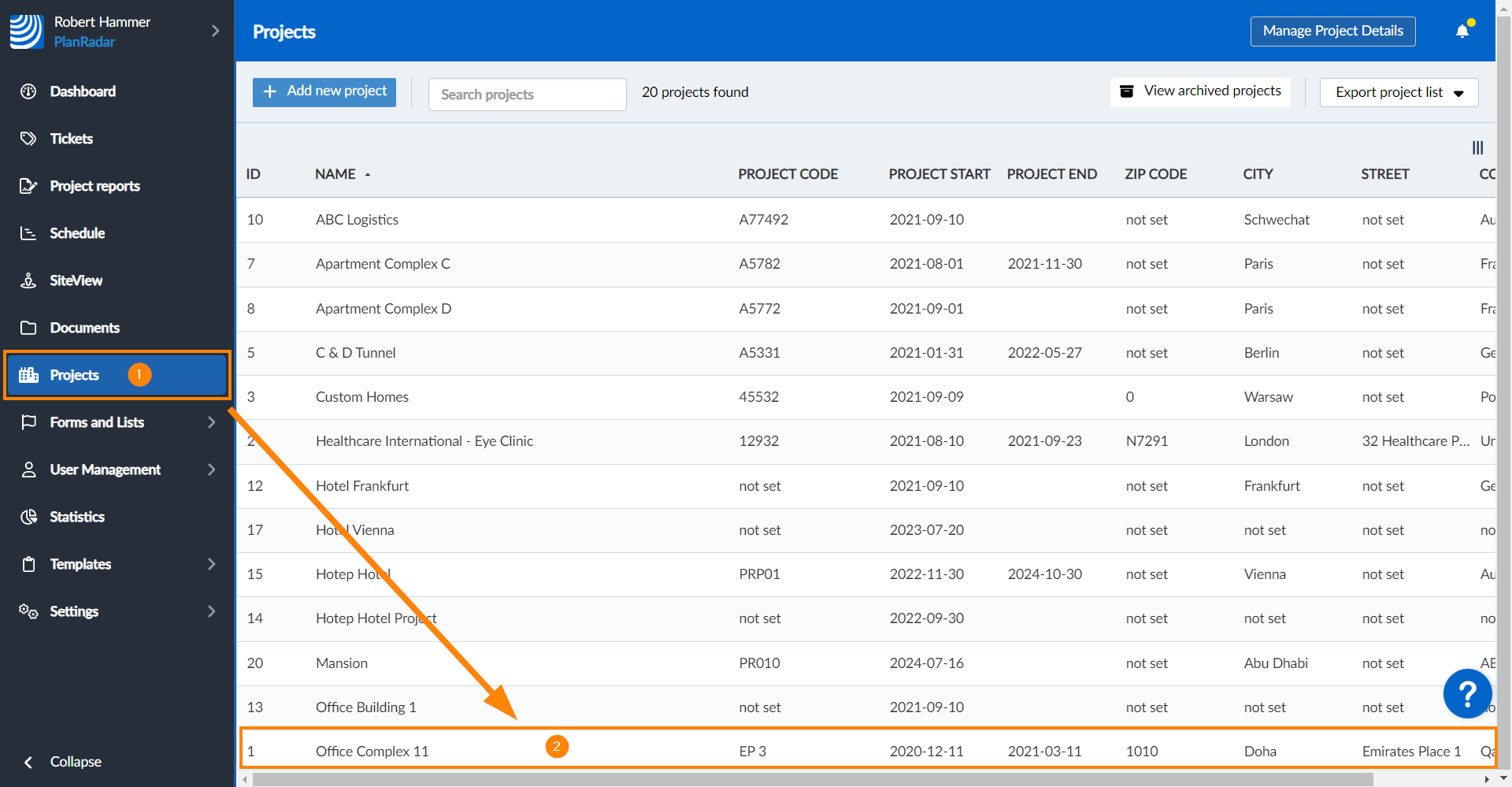

  1. Klicken Sie auf Projekte
  2. Klicken Sie auf das Projekt, um es zu öffnen

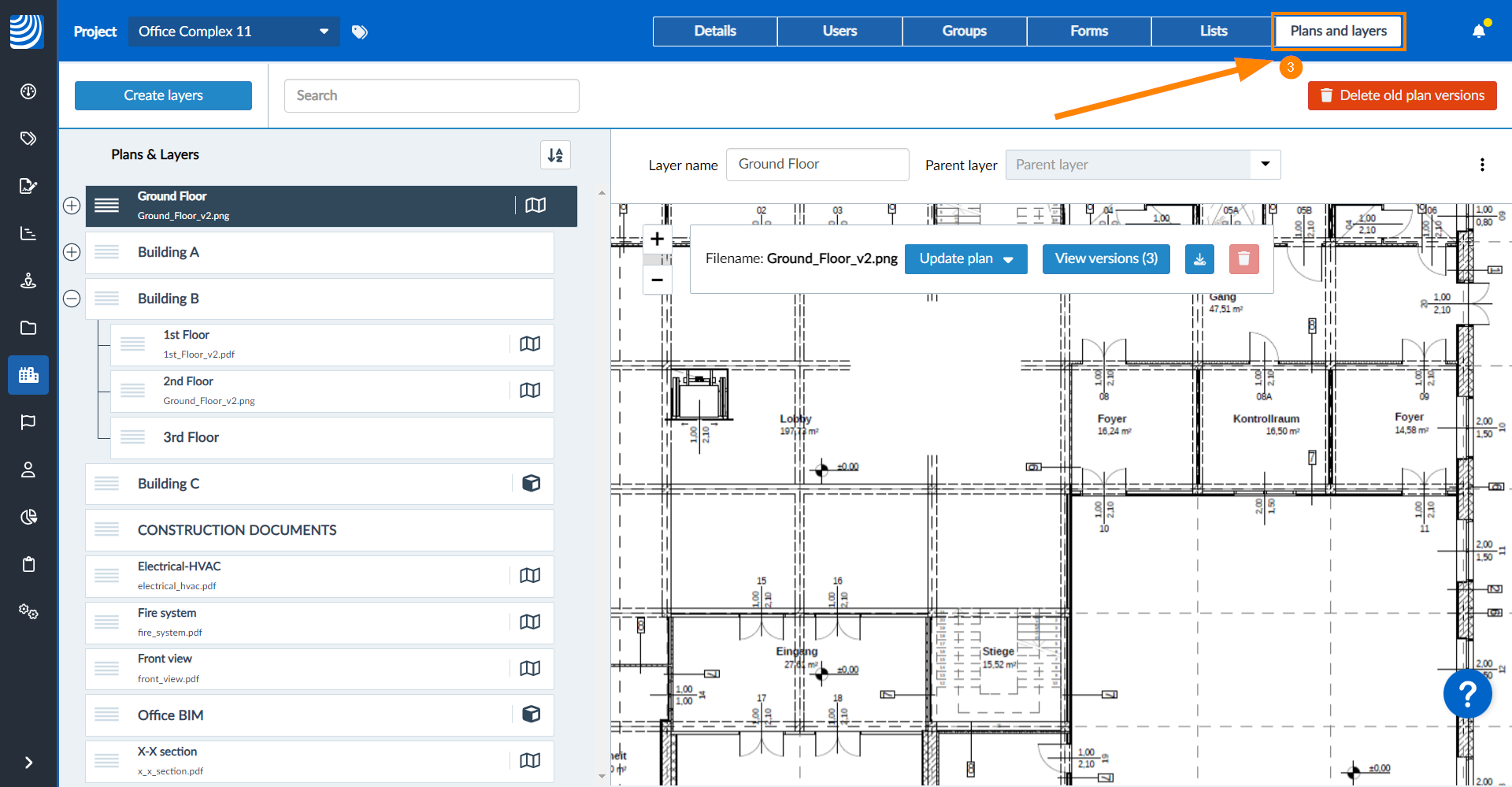

  3. Klicken Sie auf Pläne und Ebenen

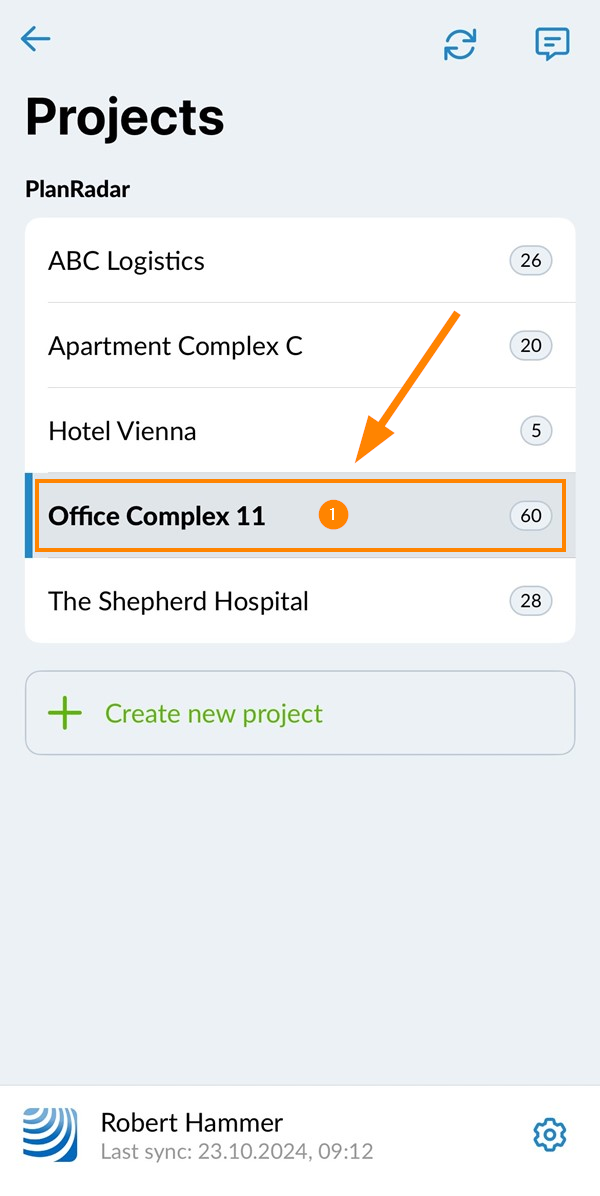

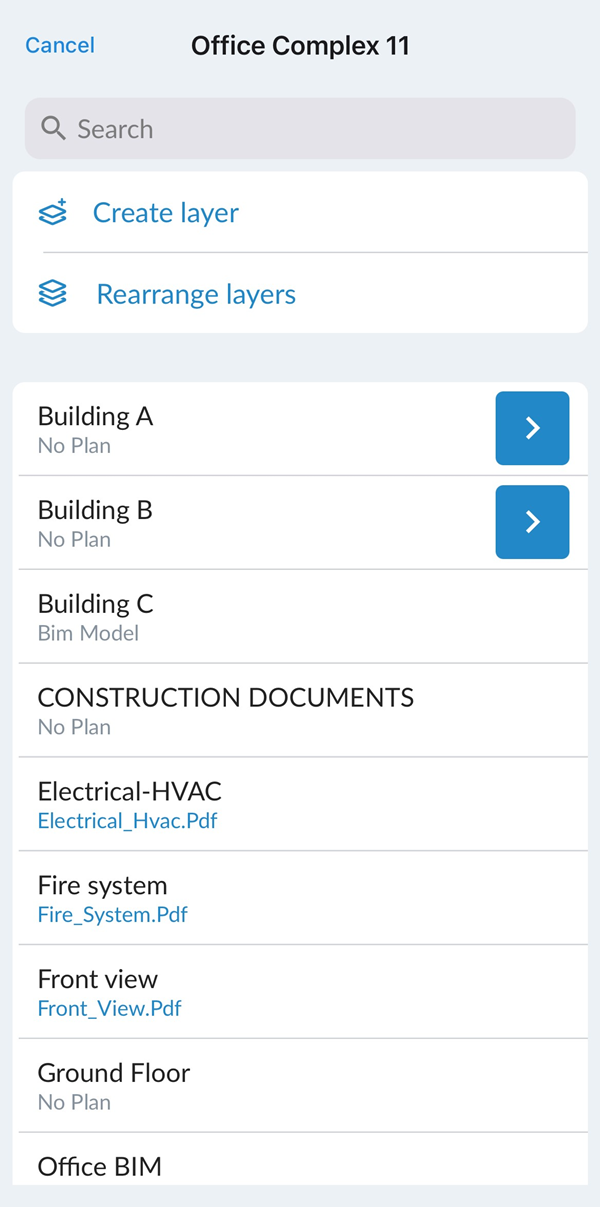

  1. Wählen Sie das Projekt aus, z.B. Office Complex 11

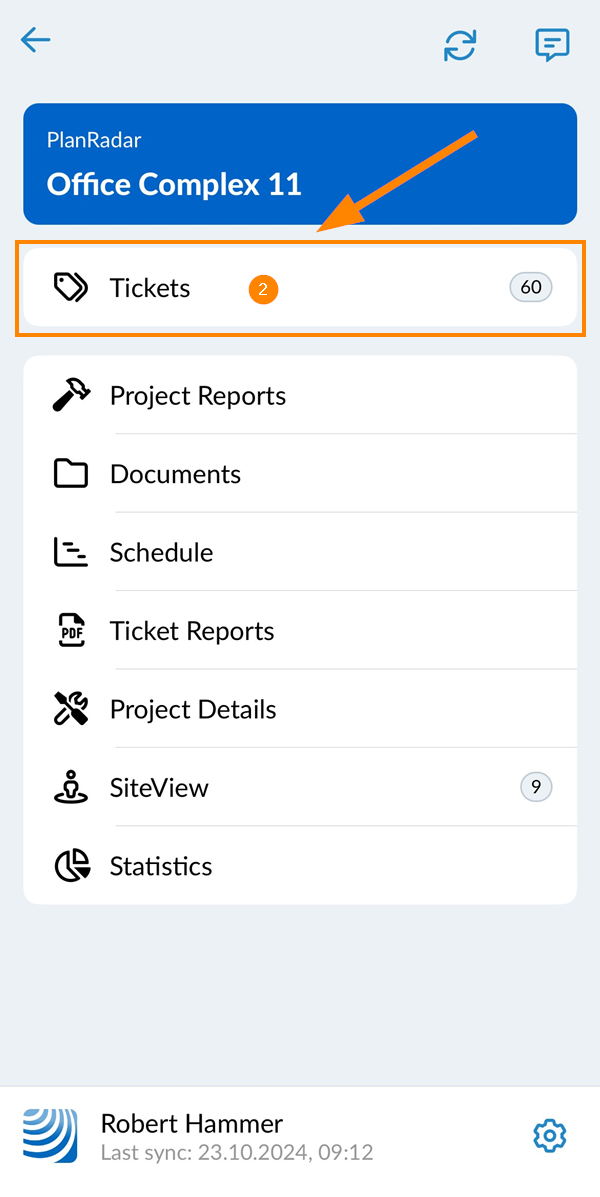

  2. Tap Tickets

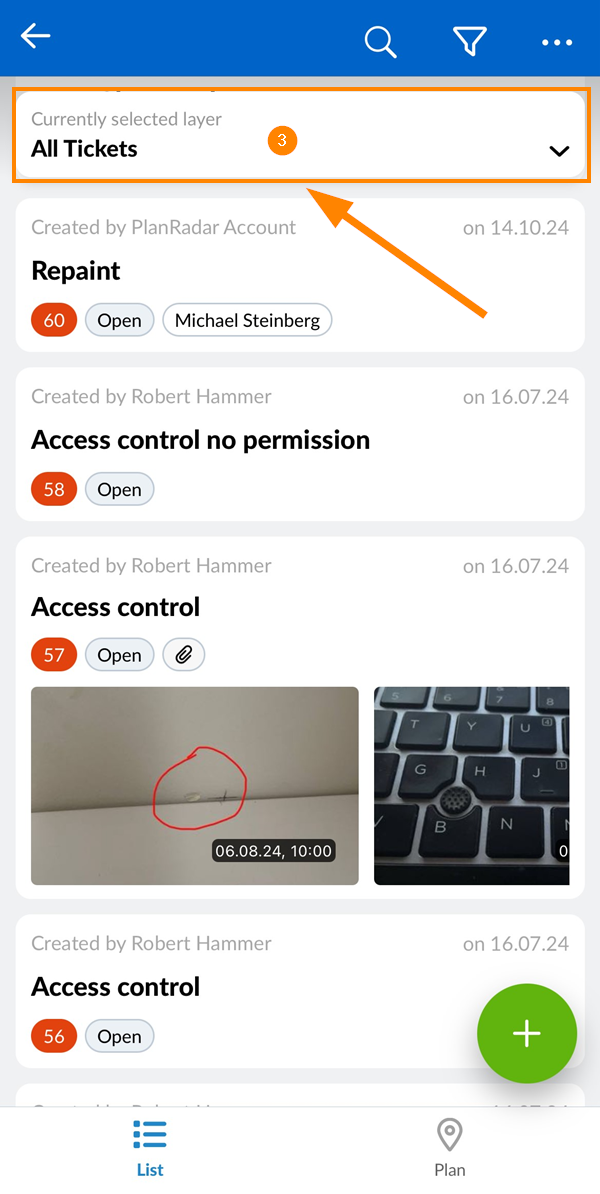

  3. Öffnen Sie die Ebenen-Auswahl

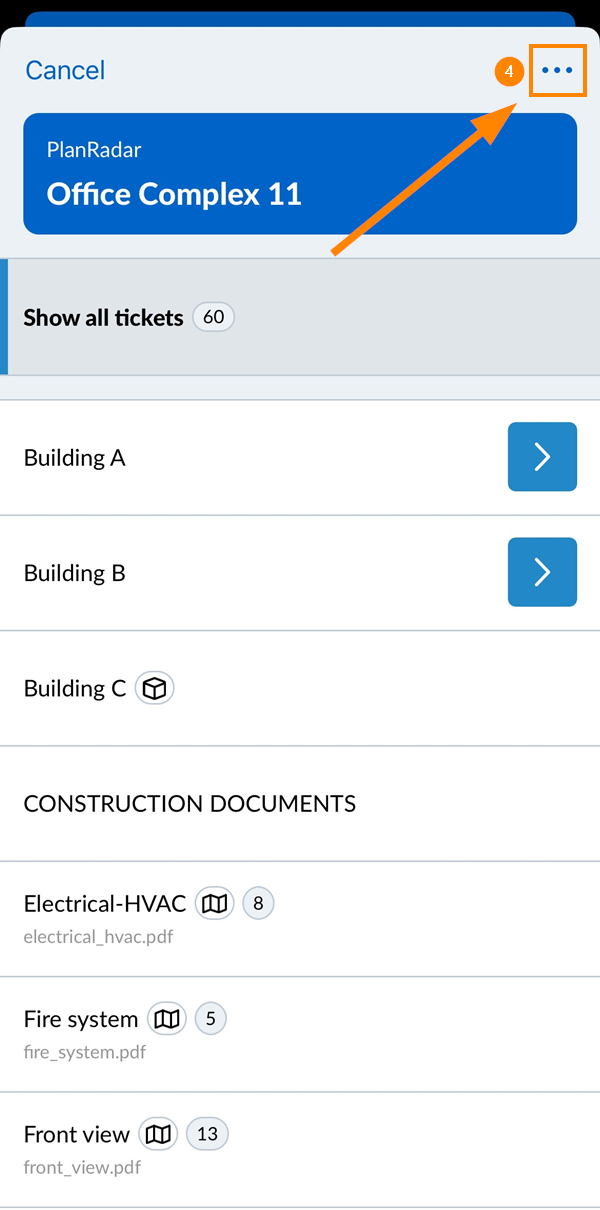

  4. Öffnen Sie das Mehr Menü

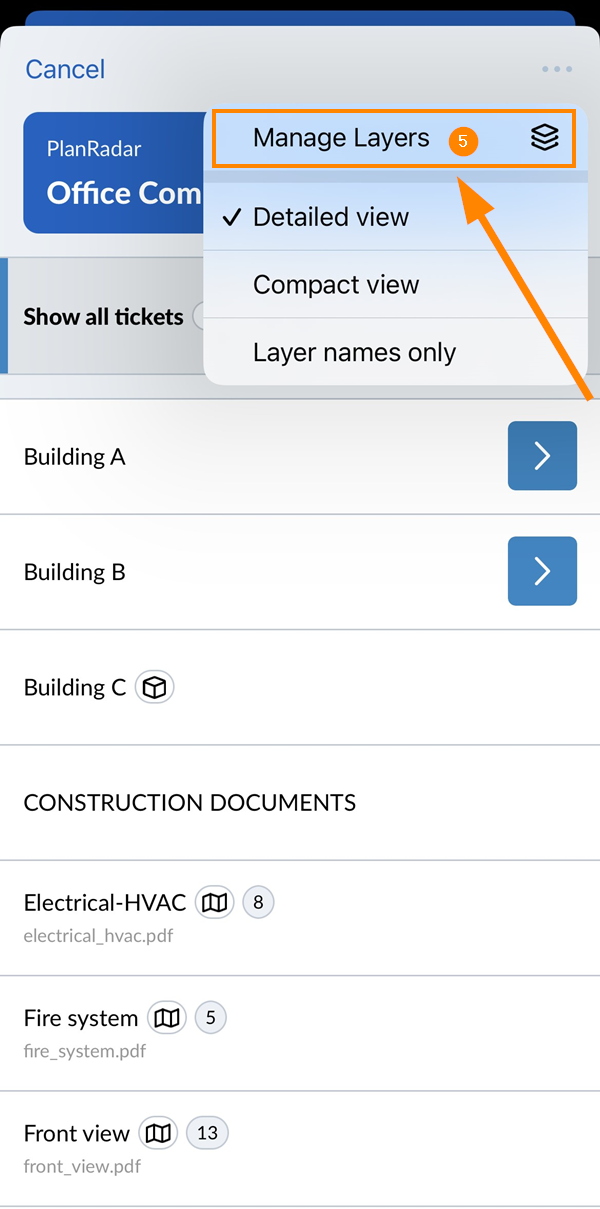

  5. Tippen Sie auf Ebenen verwalten
  6. Siehe den Bildschirm Ebenen verwalten

Hochladen eines Plans auf eine bestehende Ebene

Sie können auch eine neue Planversion auf eine bestehende Ebene hochladen, wie unter Pläne aktualisieren beschrieben.

Ebenen können ohne Pläne erstellt und verwendet werden, wie unter Ebenen eines Projekts verwalten > erstellen beschrieben.

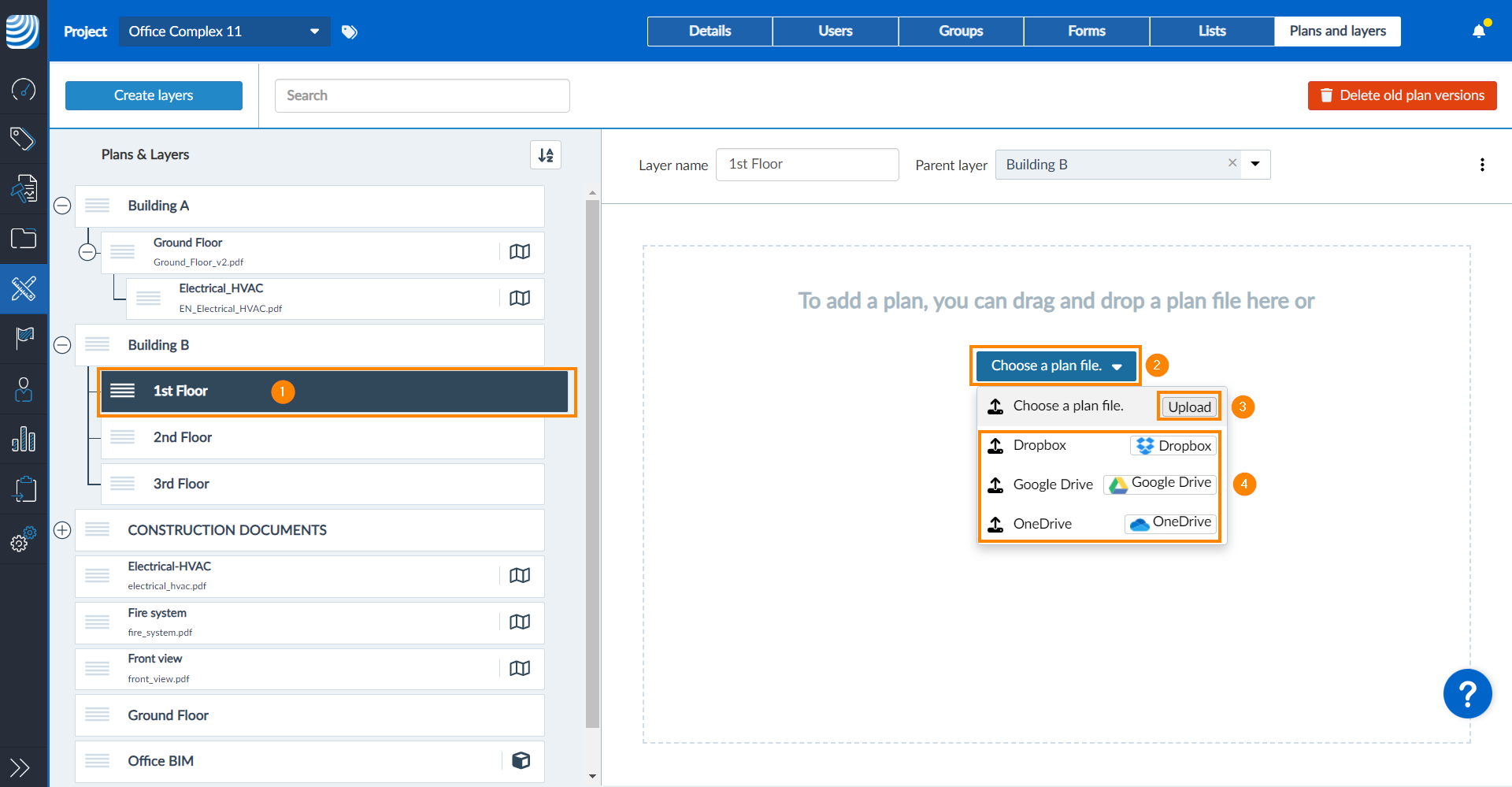

Wenn die Zielebene für Ihren Plan bereits existiert und noch keinen Plan oder kein BIM-Modell enthält, können Sie einen Plan wie folgt hochladen:

  1. Wählen Sie die Zielebene
  2. Klicken Sie auf Plandatei auswählen
  3. Klicken Sie auf Hochladen und wählen Sie die Plandatei von Ihrem Computer aus.
  4. ODER laden Sie die Plandatei von einem Cloud-Speicherdienst hoch.

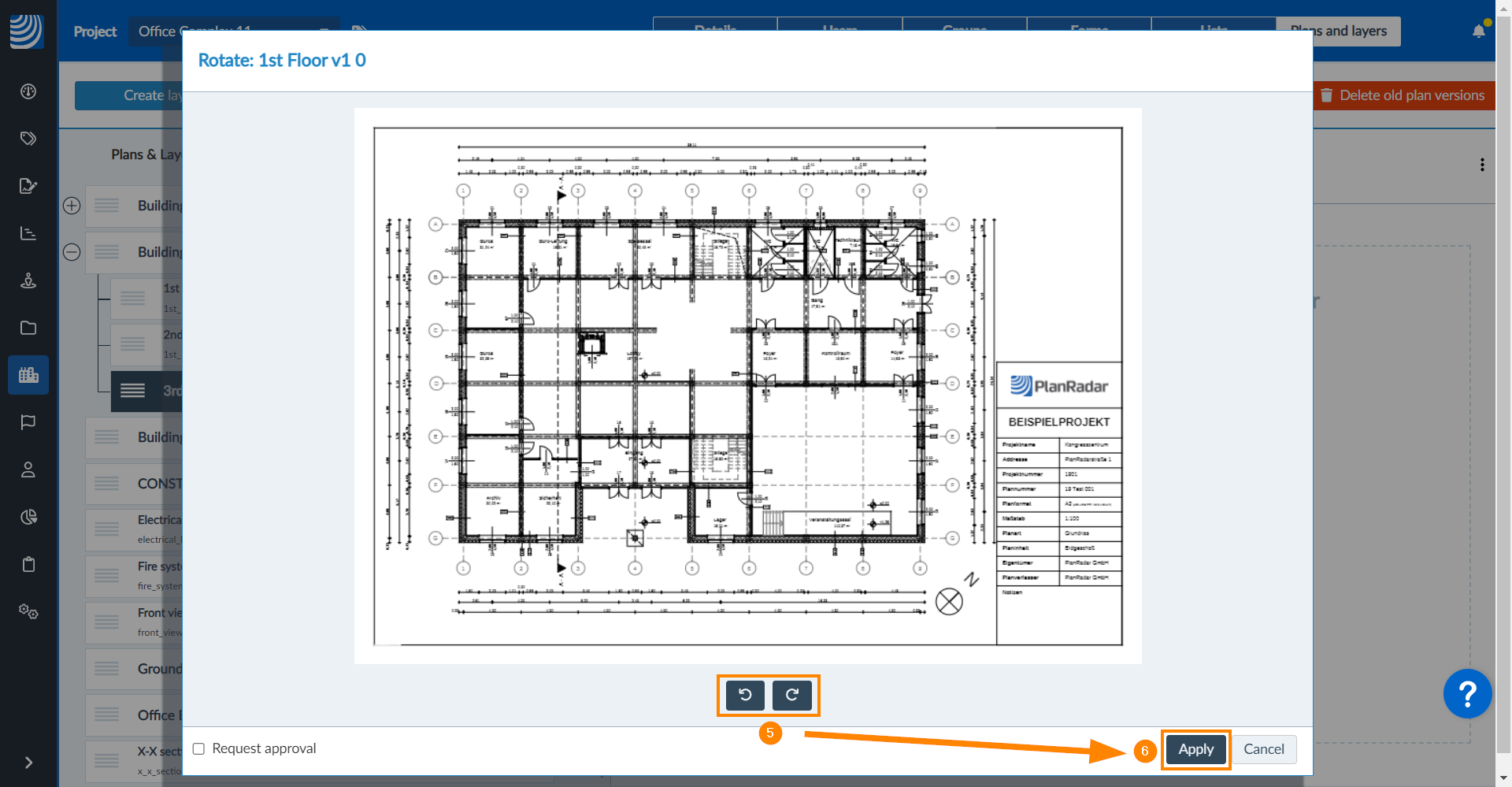

  5. Optional: Klicken Sie auf die Rotieren Buttons, um das Bild um 90° im oder gegen den Uhrzeigersinn zu drehen.
  6. Klicken Sie auf Übernehmen
  1. Navigieren Sie zu der Ebene und zeigen Sie die Ebenendetails an, wie unter Ebenen eines Projekts verwalten > Navigieren in der Ebenenhierarchie beschrieben.
  2. Tippen Sie auf Plan-Datei auswählen
  3. Wählen Sie die Plandatei
  4. Optional: Tippen Sie auf die Rotieren Buttons, um 90° im oder gegen den Uhrzeigersinn zu drehen.
  5. Tippen Sie auf Erledigt

Sobald die Verarbeitung abgeschlossen ist, wird der Plan angezeigt.

Erstellen von Ebenen & Hochladen von Plänen

Sie können mehrere Ebenen erstellen und deren Pläne in einem Schritt hochladen. Es ist sogar möglich, PDF-Dateien mit mehreren Seiten hochzuladen und diese in mehrere automatisch erstellte Ebenen aufzuteilen.

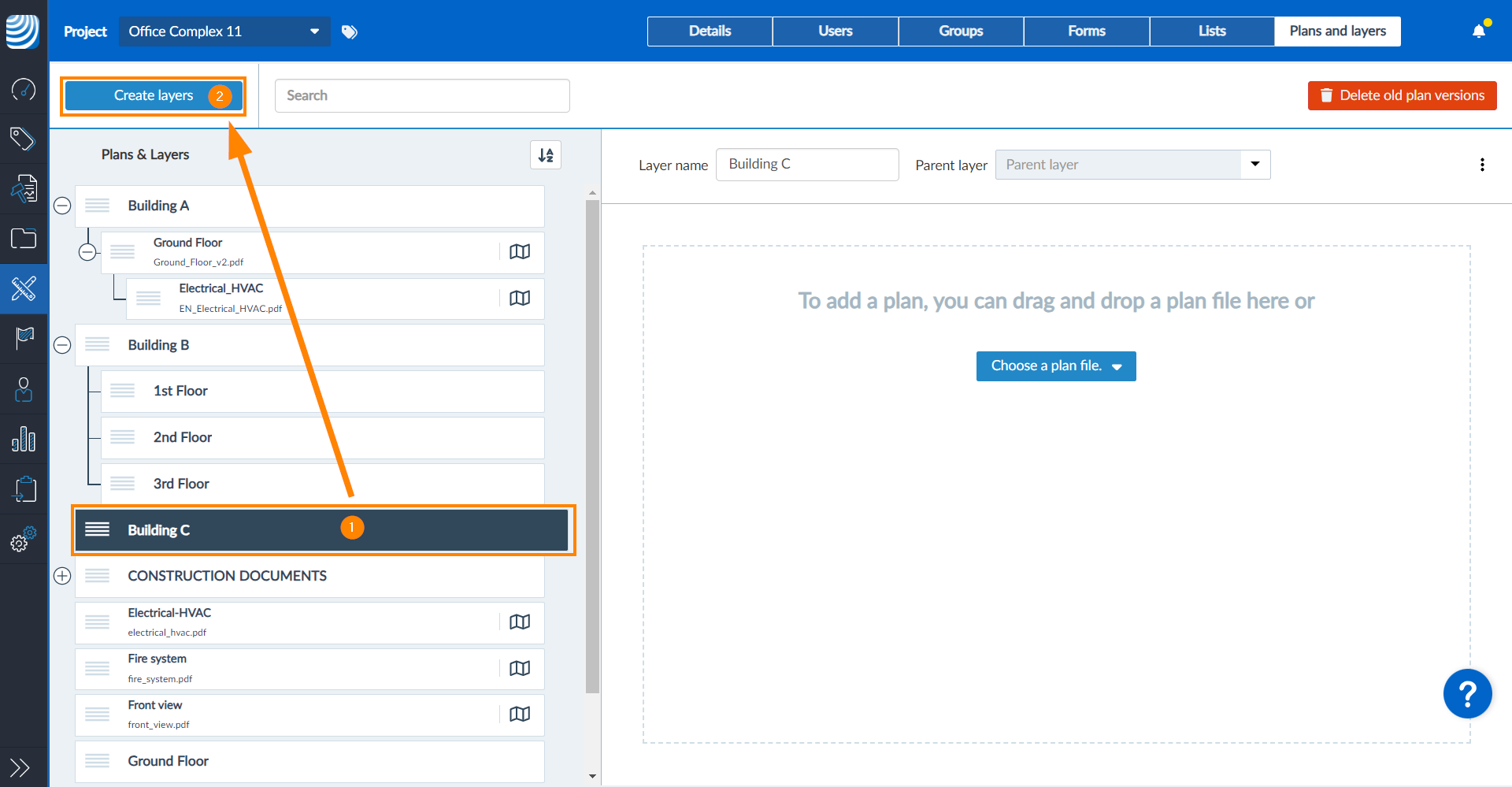

So erstellen Sie Ebenen und laden Pläne hoch:

  1. Wählen Sie die übergeordnete Ziel-Ebene

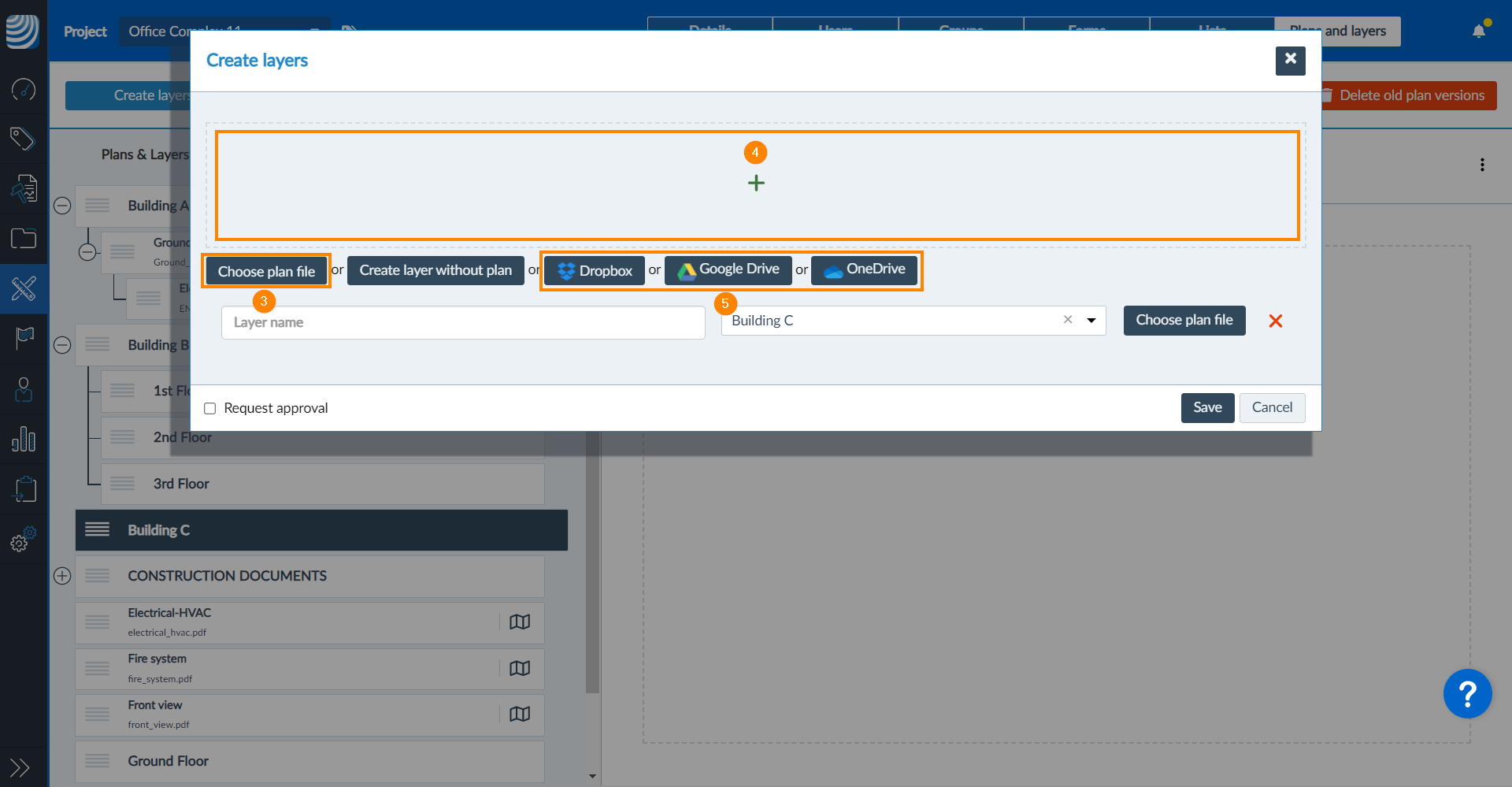

  2. Klicken Sie auf Ebenen erstellen
  3. Klicken Sie auf Plandatei wählen und wählen Sie die Datei im Dateibrowser-Dialog.
  4. ODER verwenden Sie Drag & Drop um die Datei von einem geöffneten Dateibrowser auf Ihrem Computer hochzuladen.
  5. ODER laden Sie die Datei von einem Cloud-Speicherdienst hoch.

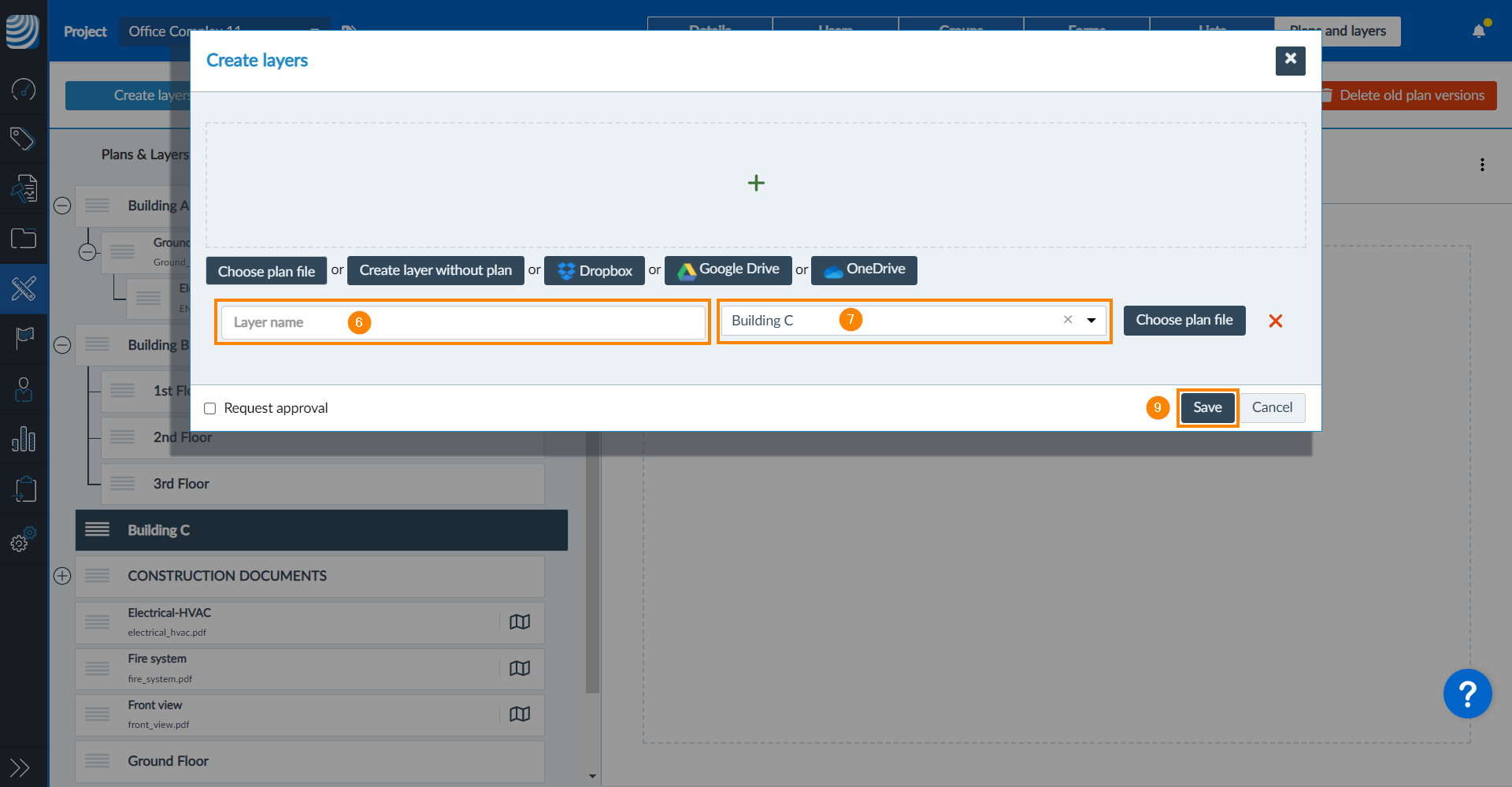

  6. Geben Sie den Ebenennamen ein
  7. Optional: Ändern oder entfernen Sie die übergeordnete Ebene
  8. Wiederholen Sie die Schritte 3-7, um weitere Ebenen zu erstellen und Plandateien auszuwählen.
  9. Klicken Sie auf Speichern, um die Erstellung der neuen Ebenen und Pläne zu bestätigen.

Sobald die Verarbeitung abgeschlossen ist, werden die Pläne angezeigt.

Um Ebenen und Pläne für jede Seite einer PDF-Datei zu erstellen, wählen Sie eine mehrseitige PDF-Datei:

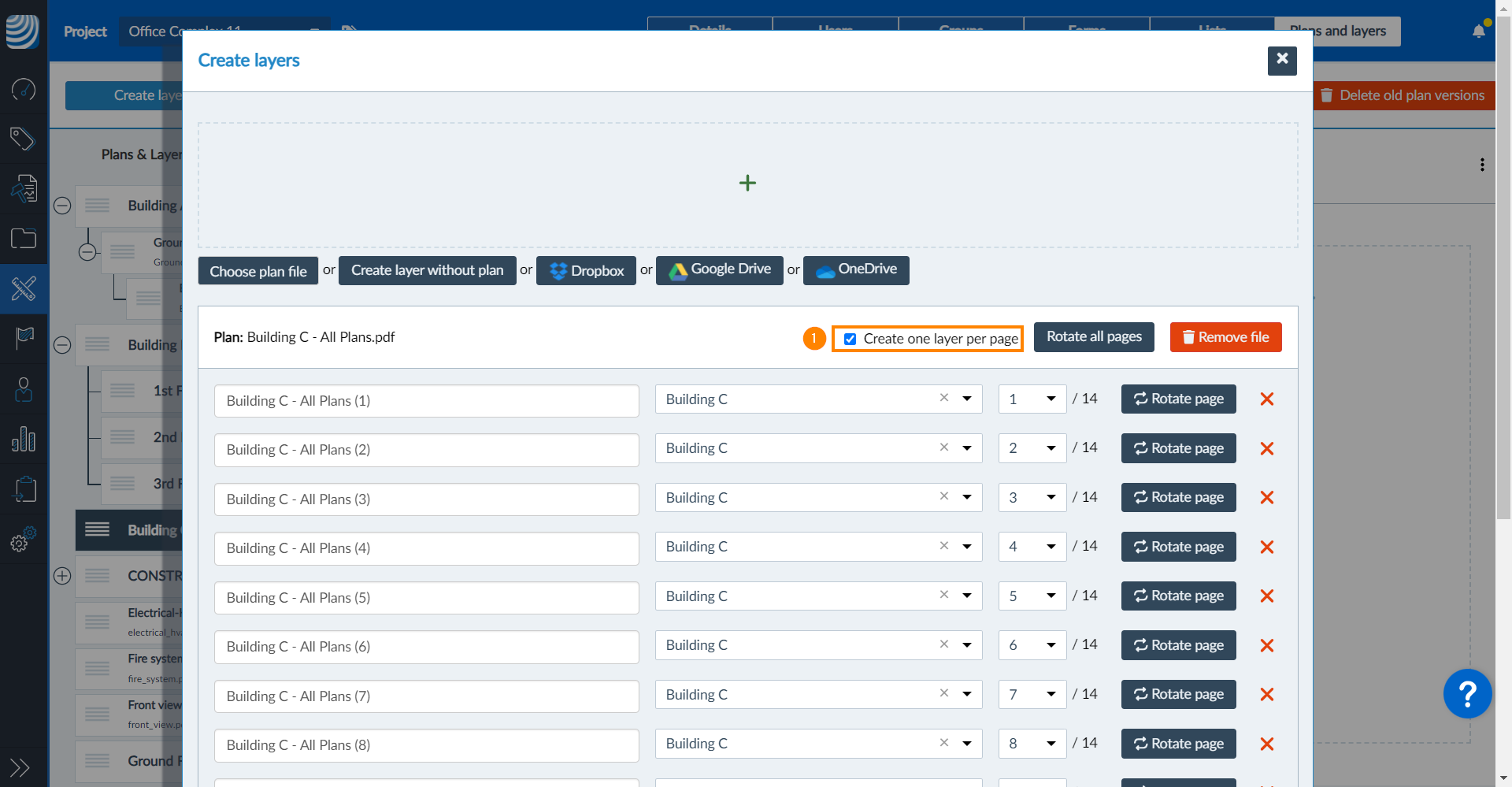

  1. Aktivieren Sie die Eine Ebene pro Seite hinzufügen Checkbox

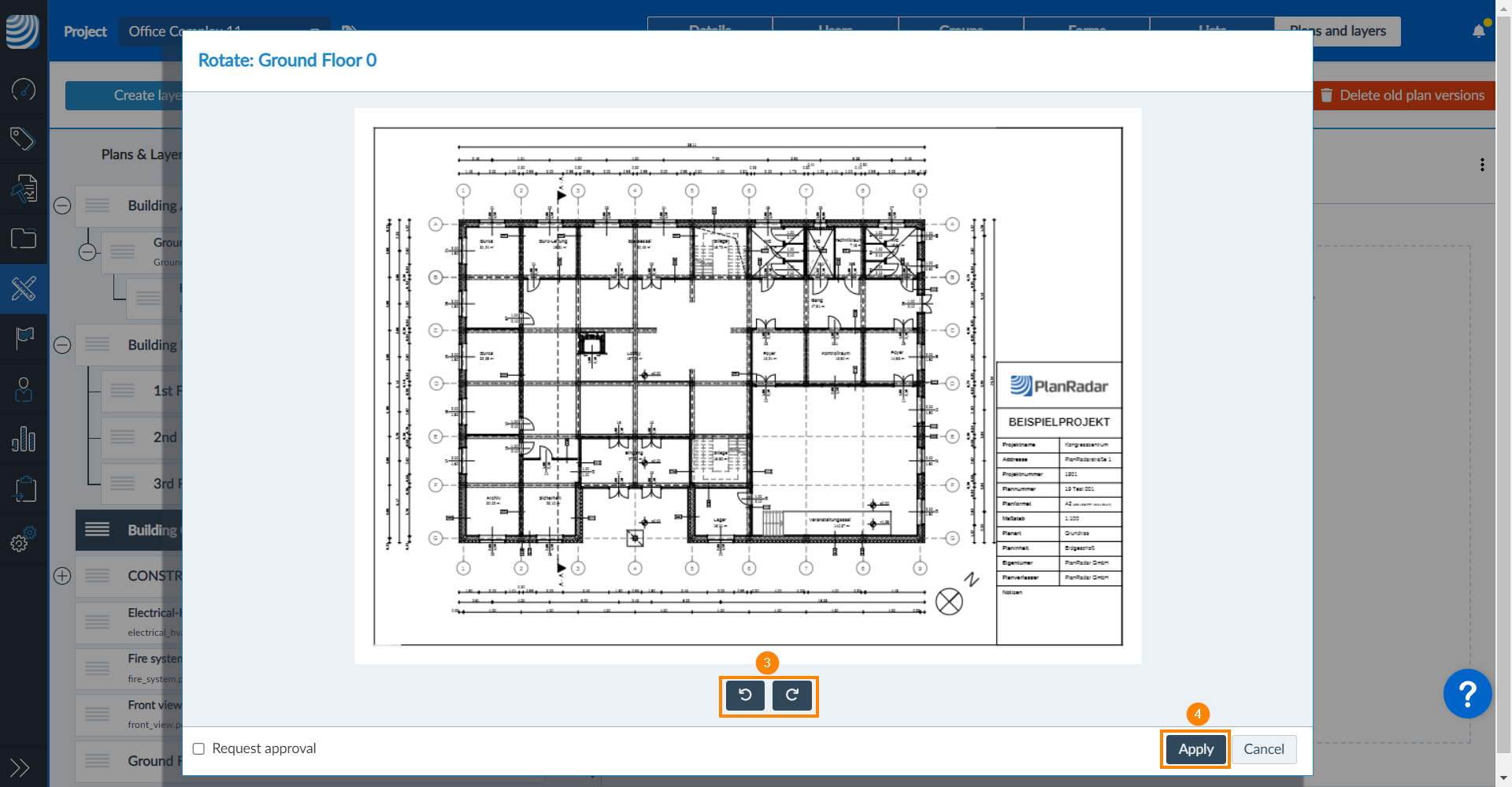

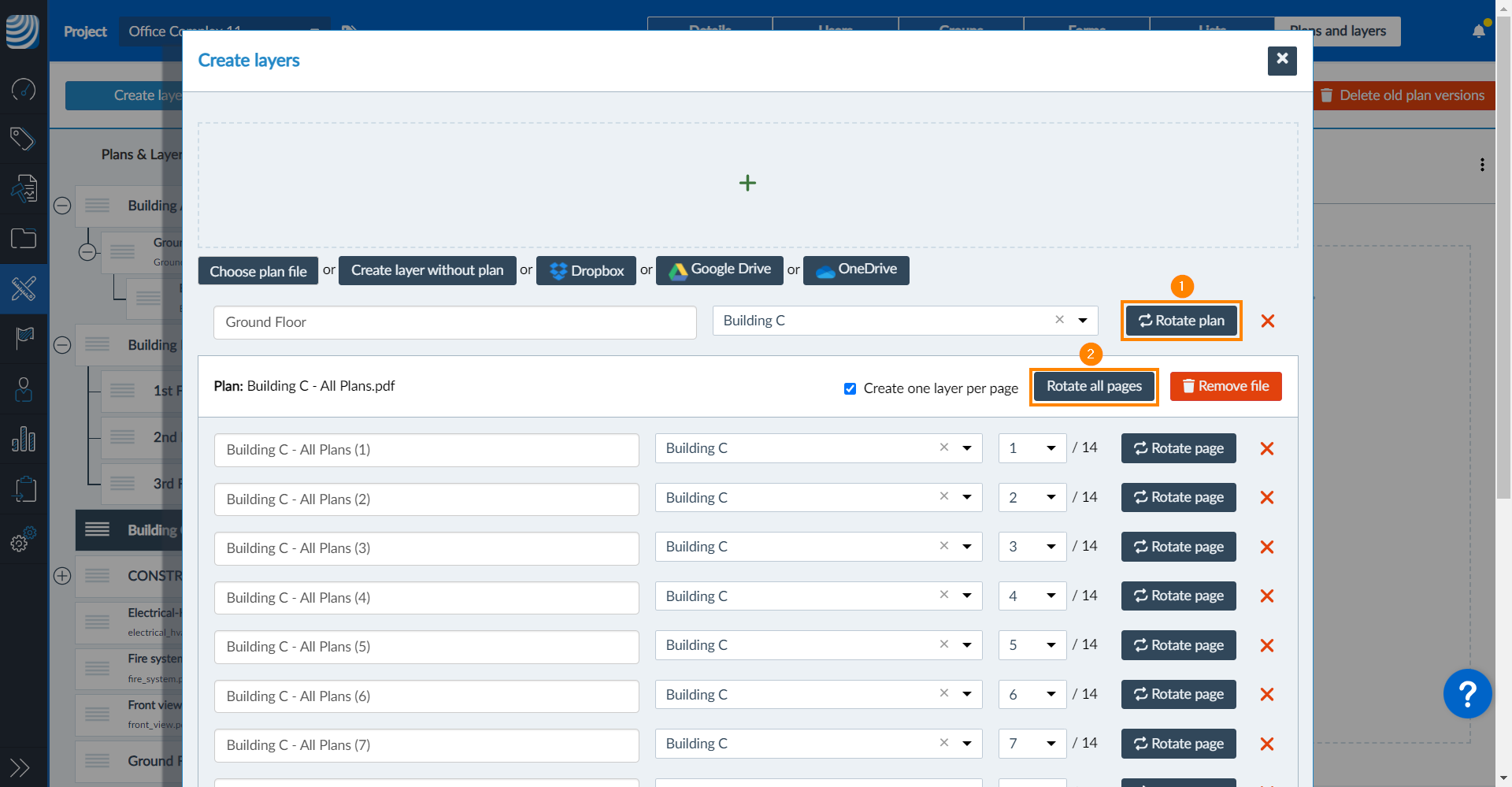

So drehen Sie einen Plan (oder alle Seiten im Falle einer mehrseitigen PDF-Datei):

  1. Klicken Sie auf Seite drehen
  2. ODER klicken Sie auf Alle Seiten drehen
  3. Klicken Sie auf den Drehen Button, um 90° im oder gegen den Uhrzeigersinn zu drehen
  4. Klicken Sie auf Übernehmen

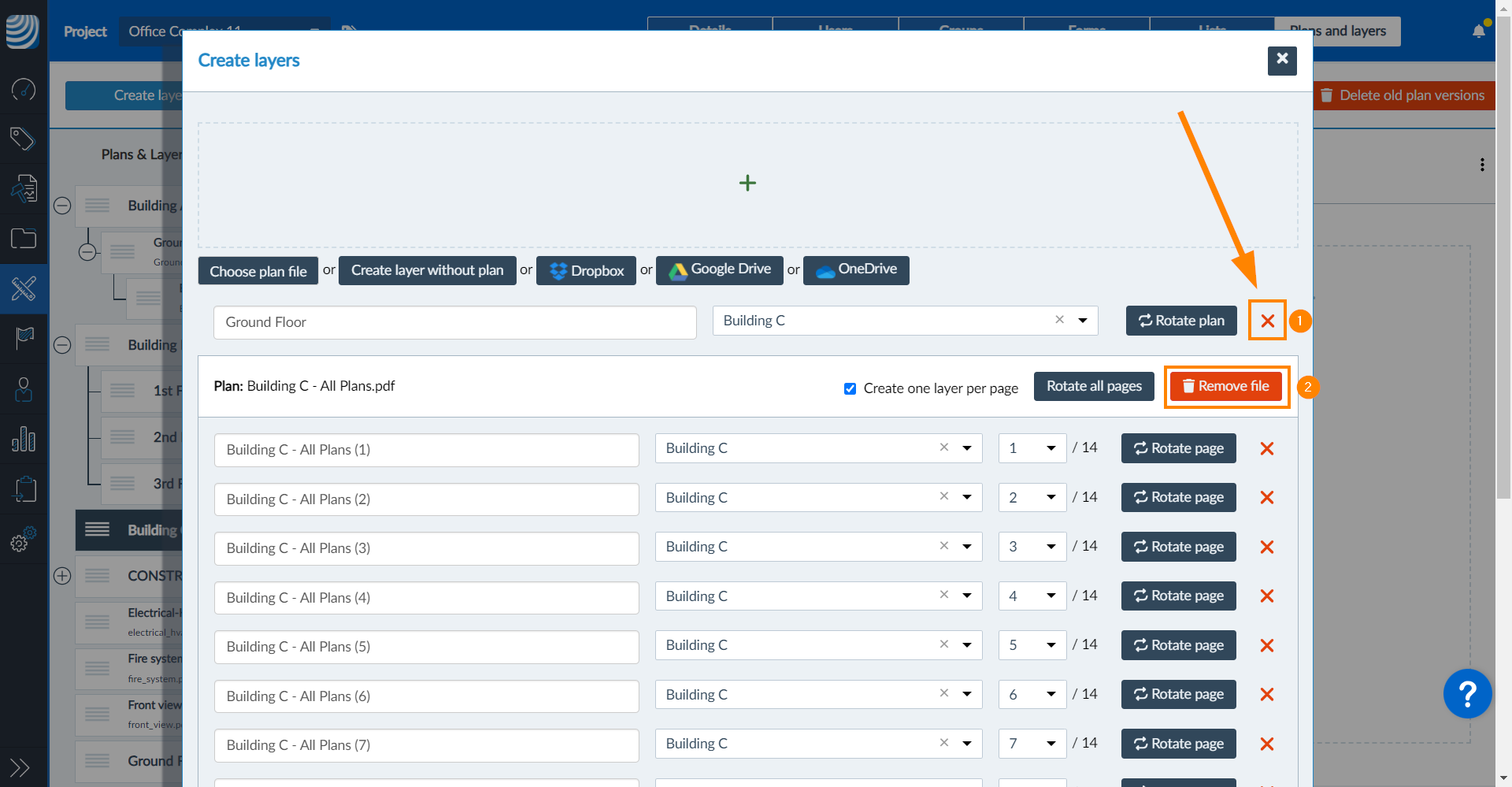

So entfernen Sie eine Ebene und einen Plan aus der Liste der Pläne, die hinzugefügt und gespeichert werden sollen:

  1. Klicken Sie auf X
  2. ODER klicken Sie auf Datei entfernen (im Falle von mehrseitigen PDFs)

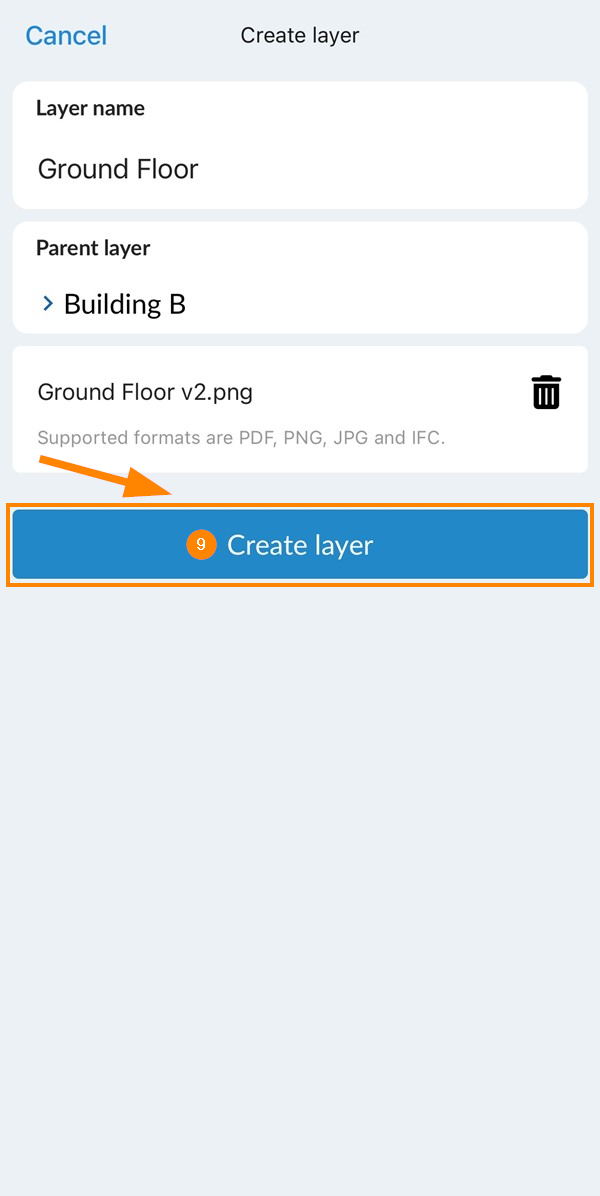

So erstellen Sie eine Ebene oder Unterebene mit einem Plan:

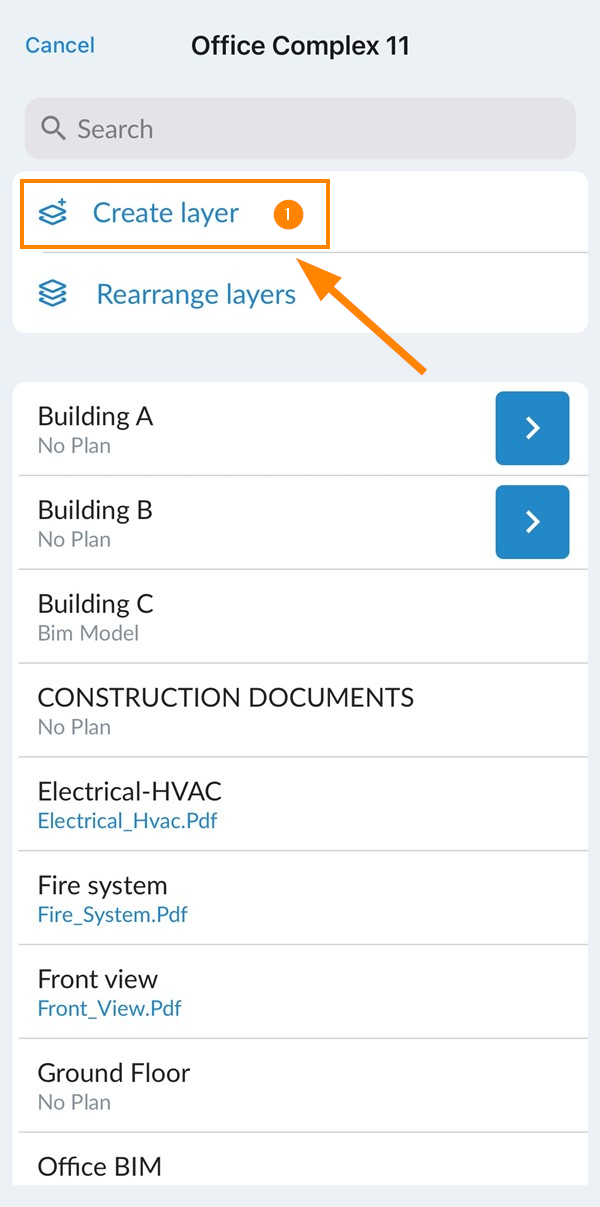

  1. Tippen Sie auf Ebene erstellen

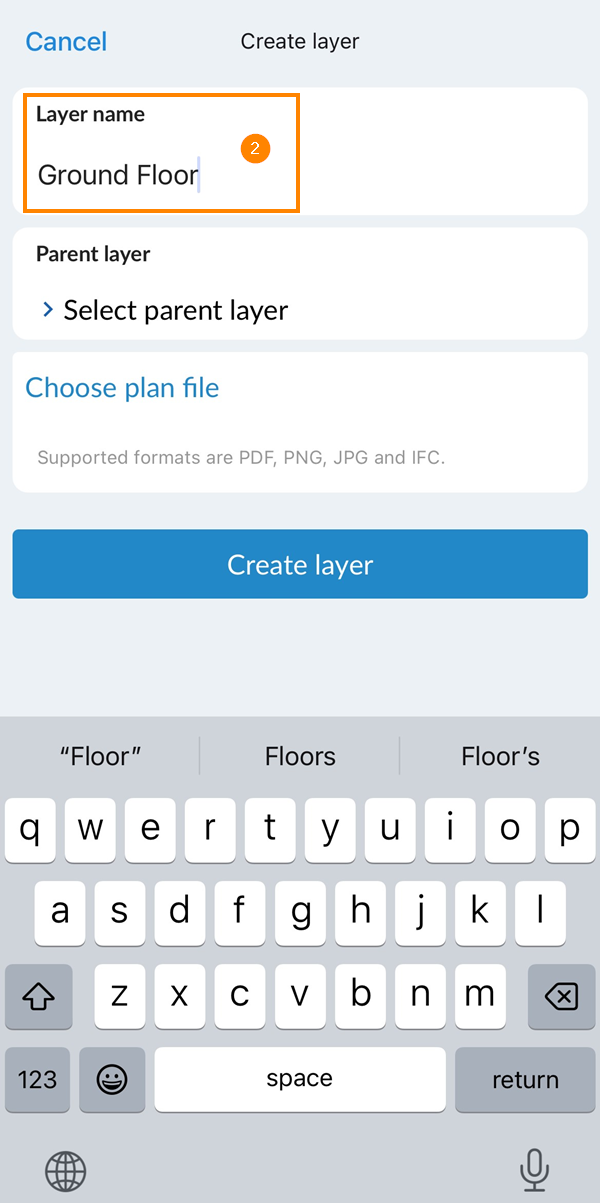

  2. Geben Sie einen Ebenennamen ein z.B. Ground Floor

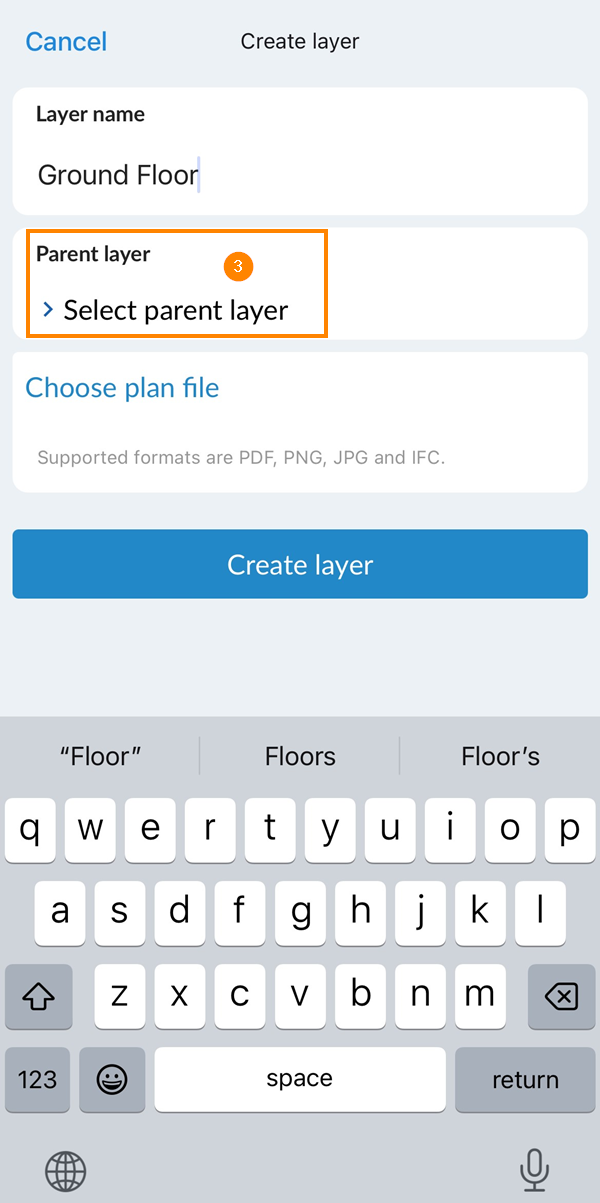

  3. Optional: Tippen Sie auf Übergeordnete Ebene auswählen

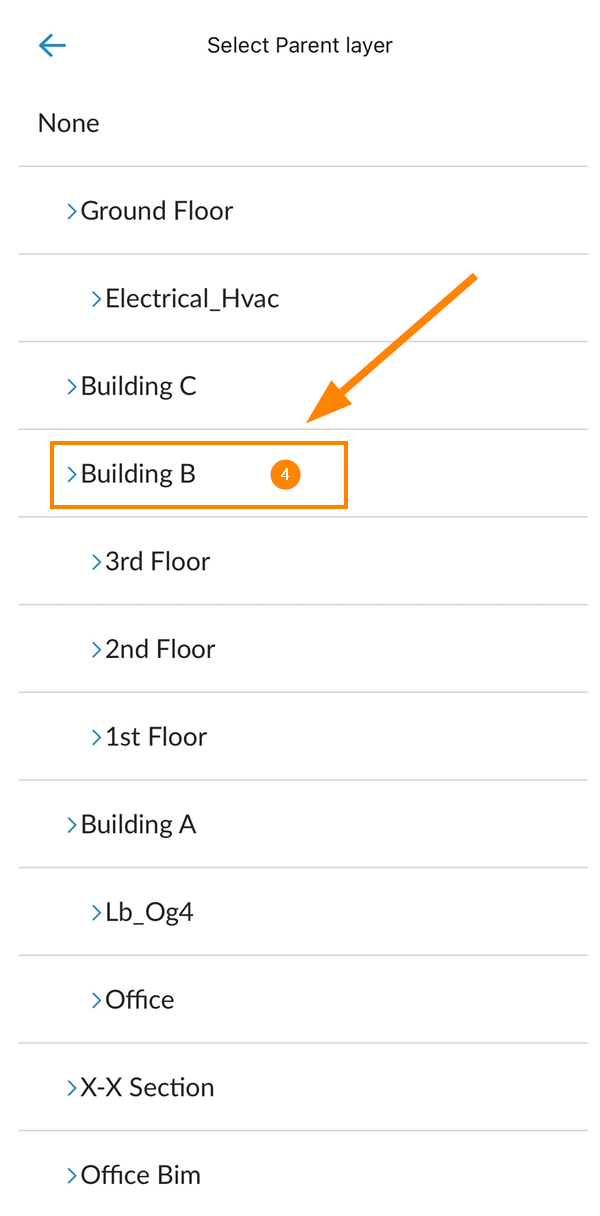

  4. Optional: Wählen Sie eine übergeordnete Ebene z.B. Building B

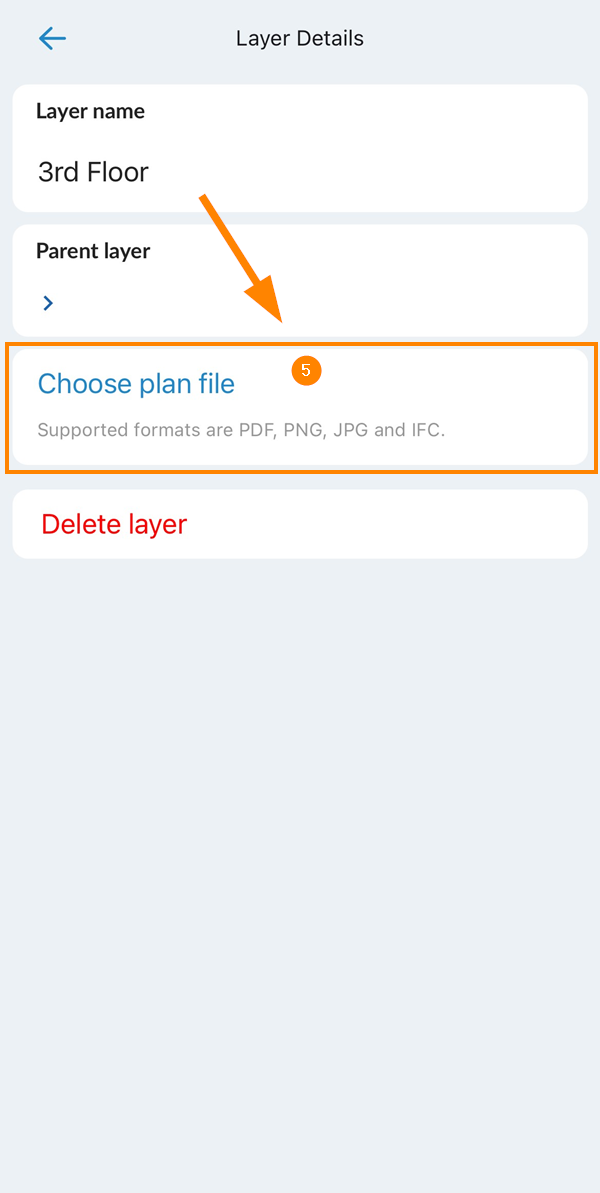

  5. Tippen Sie auf Plan-Datei auswählen
  6. Wählen Sie die Plandatei

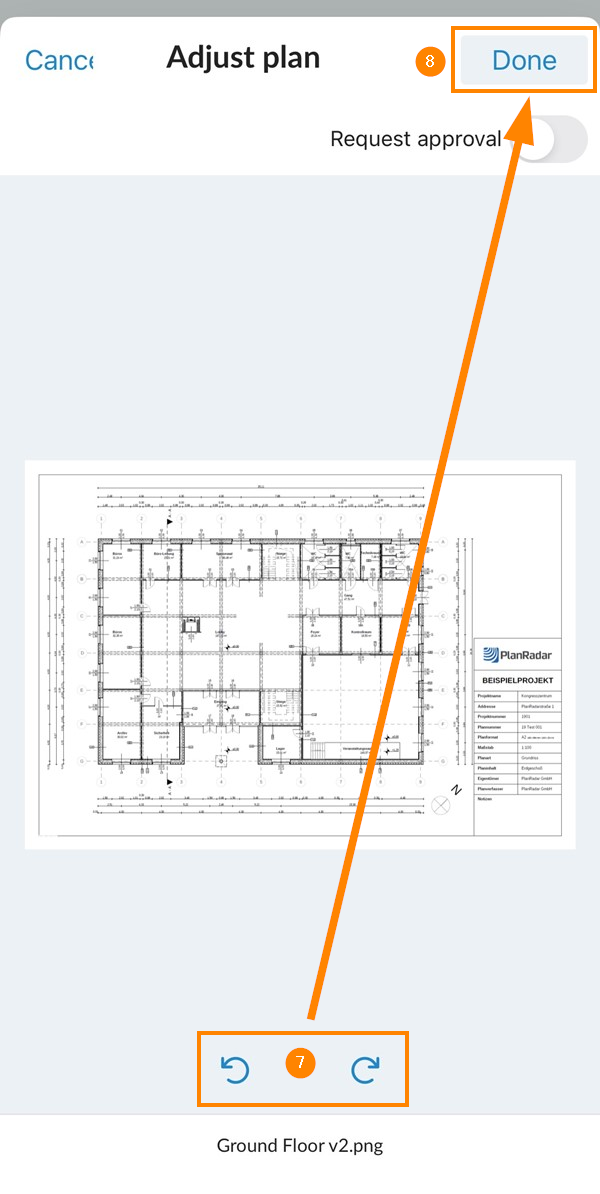

  7. Optional: Tippen Sie auf die Drehen Buttons, um 90° im oder gegen den Uhrzeigersinn zu drehen.
  8. Tippen Sie auf Erledigt
  9. Tippen Sie auf Ebene erstellen

Um Ebenen und Pläne für mehrere Seiten einer PDF-Datei zu erstellen, beginnen Sie wie oben beschrieben, wählen eine mehrseitige PDF-Datei aus und fahren wie folgt fort:

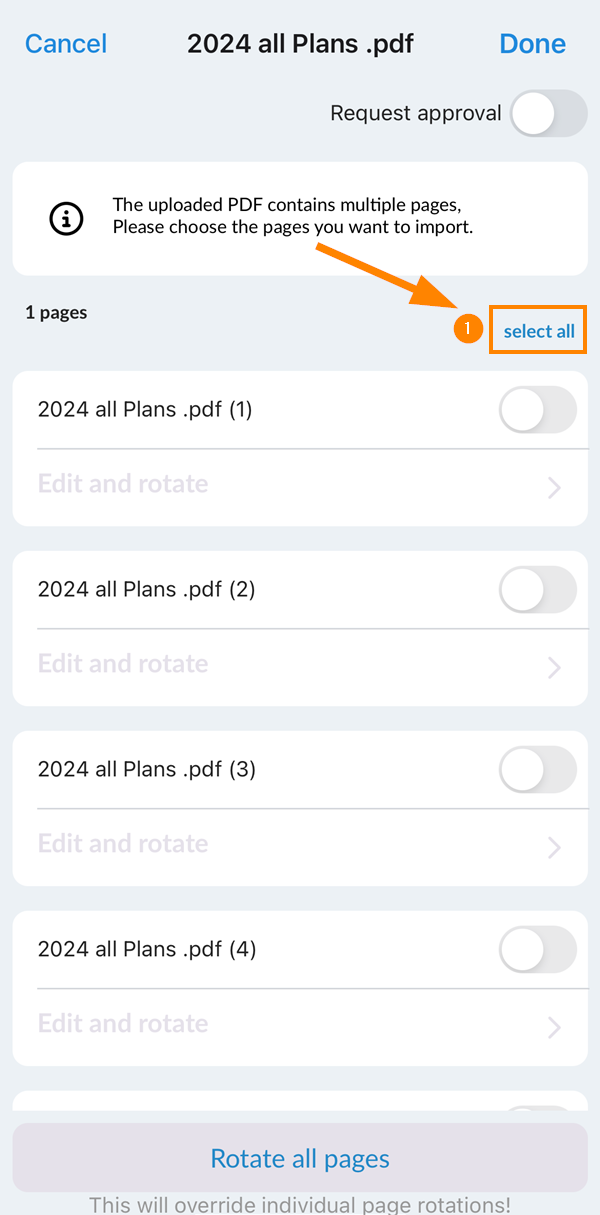

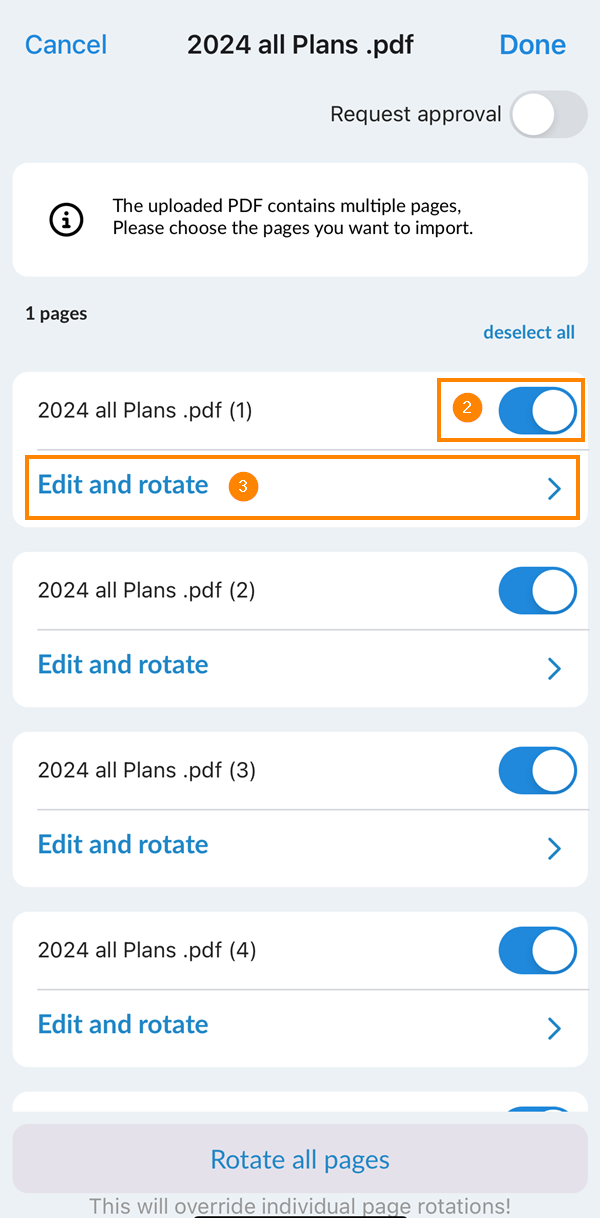

  1. Tippen Sie auf Alle auswählen, wenn Sie jede Seite hochladen möchten
  2. Optional: Aktivieren/deaktivieren Sie die Schalter neben jeder Seite, um sie ein- oder auszuschließen

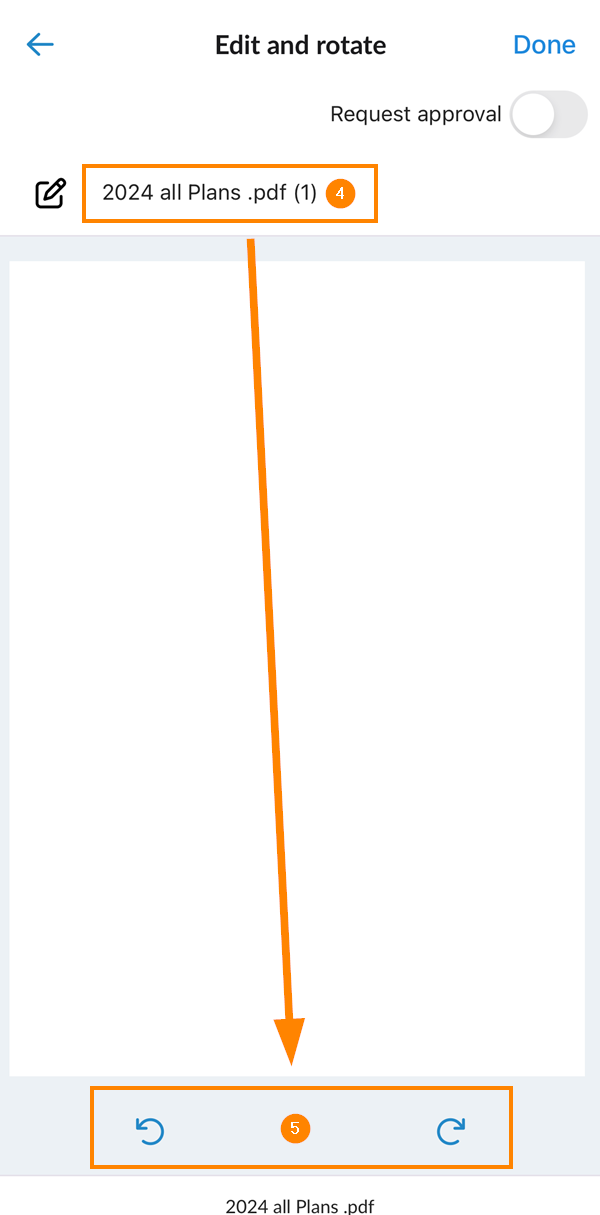

  3. Optional: Tippen Sie auf Bearbeiten und Rotieren, um einzelne Seiten umzubenennen oder zu drehen
  4. Optional: Tippen Sie auf den Namen, um die Ebene umzubenennen
  5. Optional: Tippen Sie auf die Rotieren-Buttons, um die Seite zu drehen

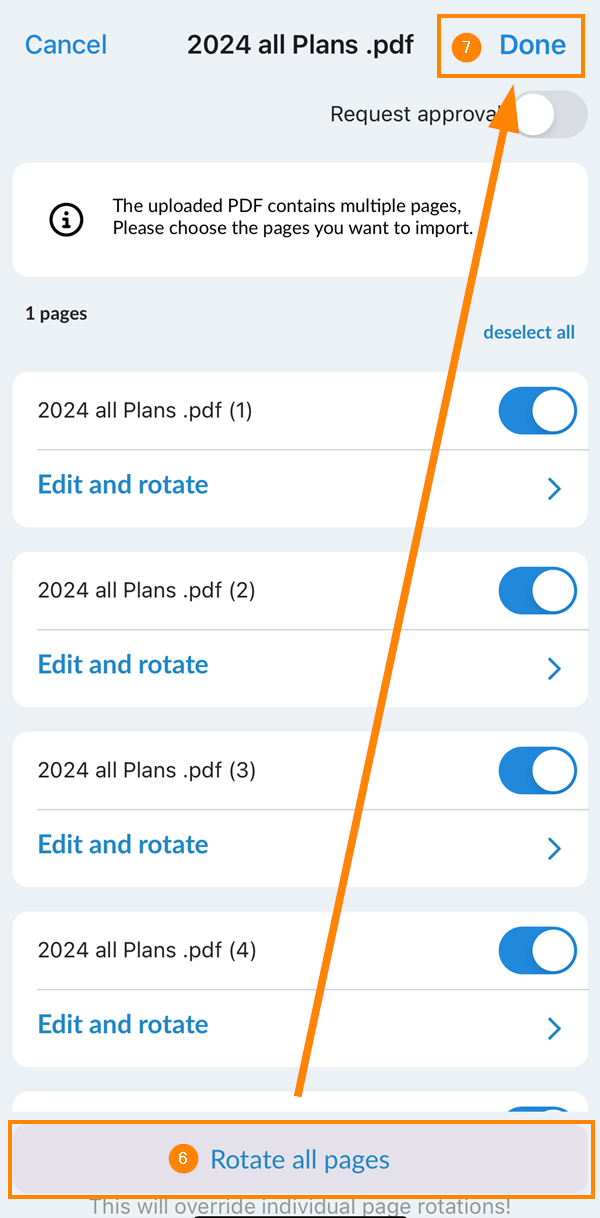

  6. Optional: Tippen Sie auf Alle Seiten rotieren (Dies setzt die Rotation einzelner Seiten außer Kraft!)
  7. Tippen Sie auf Fertig, wenn alle Ebenennamen und Rotationen endgültig sind

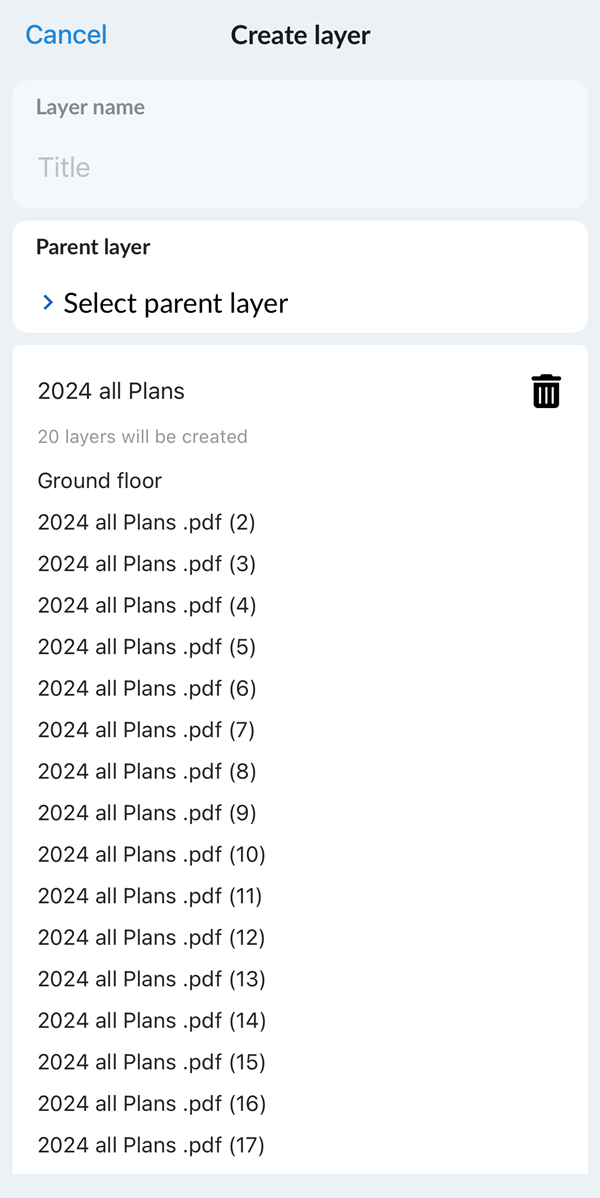

  8. Prüfen Sie die Zusammenfassung aller Ebenen, die erstellt werden sollen

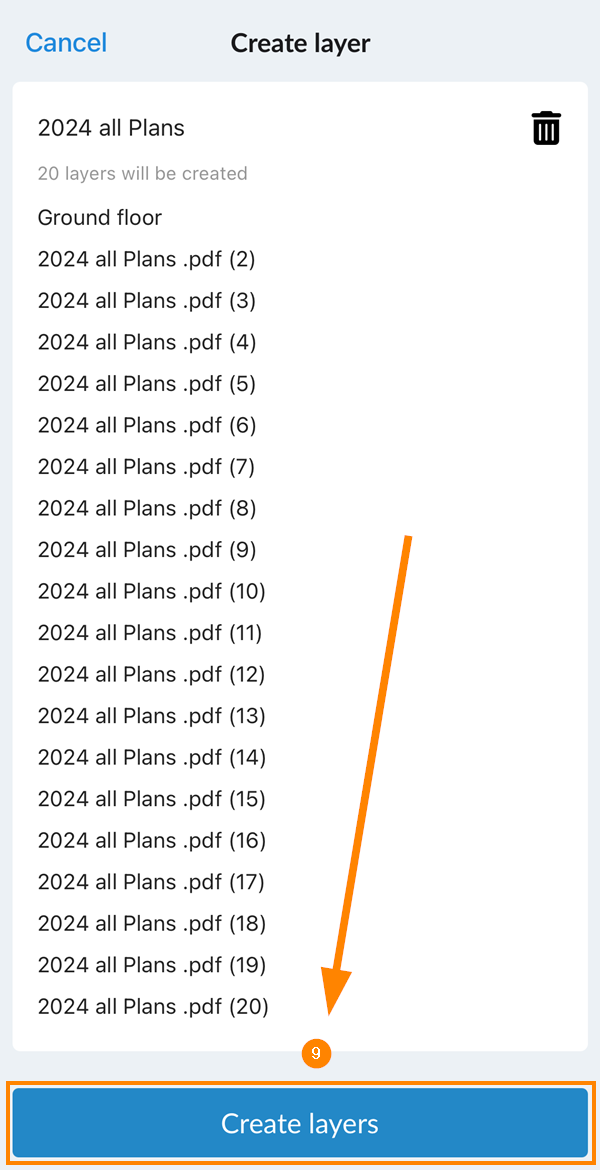

  9. Scrollen Sie nach unten und tippen Sie auf Ebenen erstellen

Sobald das Hochladen und die Verarbeitung abgeschlossen sind, sind alle Ebenen und Pläne zugänglich.
