Übersicht
Mit SiteView können Sie nur dann Begehungen auf Plänen erstellen, wenn die folgenden Bedingungen erfüllt sind:
- Kalibrierter Maßstab für den Innenbereich
- Kalibrierter Maßstab und Nordpfeil für den Einsatz im Freien
Für optimale Ergebnisse empfiehlt es sich, Architekturpläne zu verwenden. Es ist wichtig, dass Strukturelemente wie Wände die markantesten Elemente sind. Lesen Sie weiter unten in Empfohlene Pläne.
Zugang & Berechtigungen
SiteView ist für Starter-, Pro- und Enterprise-Accounts verfügbar. Lesen Sie mehr unter Preise und Abonnement.
Das Feature wird erst verfügbar, nach der Aktivierung von SiteView in der Webapp.
Um Ihre Pläne für SiteView vorzubereiten, benötigen Sie einen In-House Benutzer mit der Benutzerberechtigung 'Projekte'. Lesen Sie mehr unter Berechtigungen.

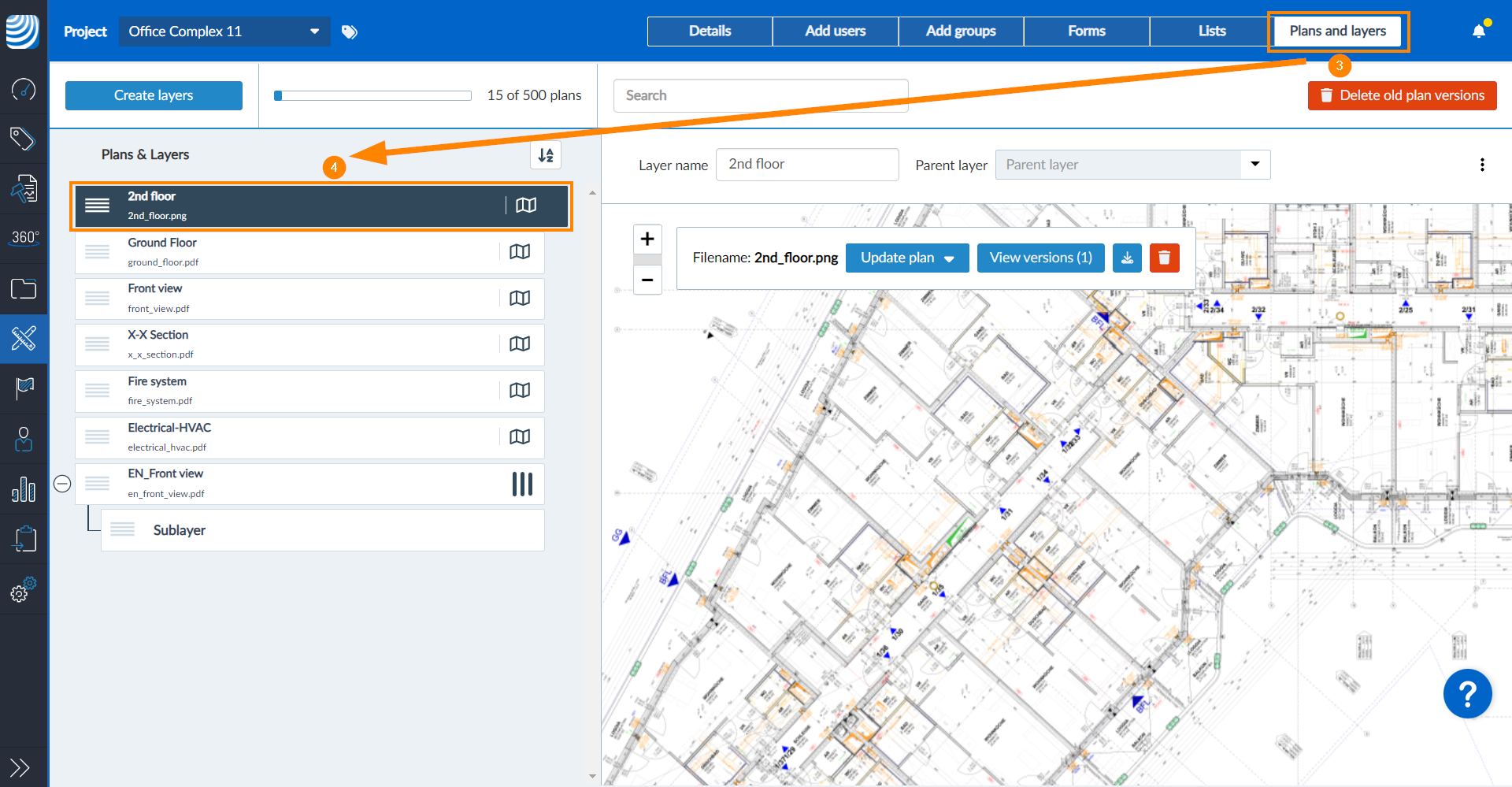

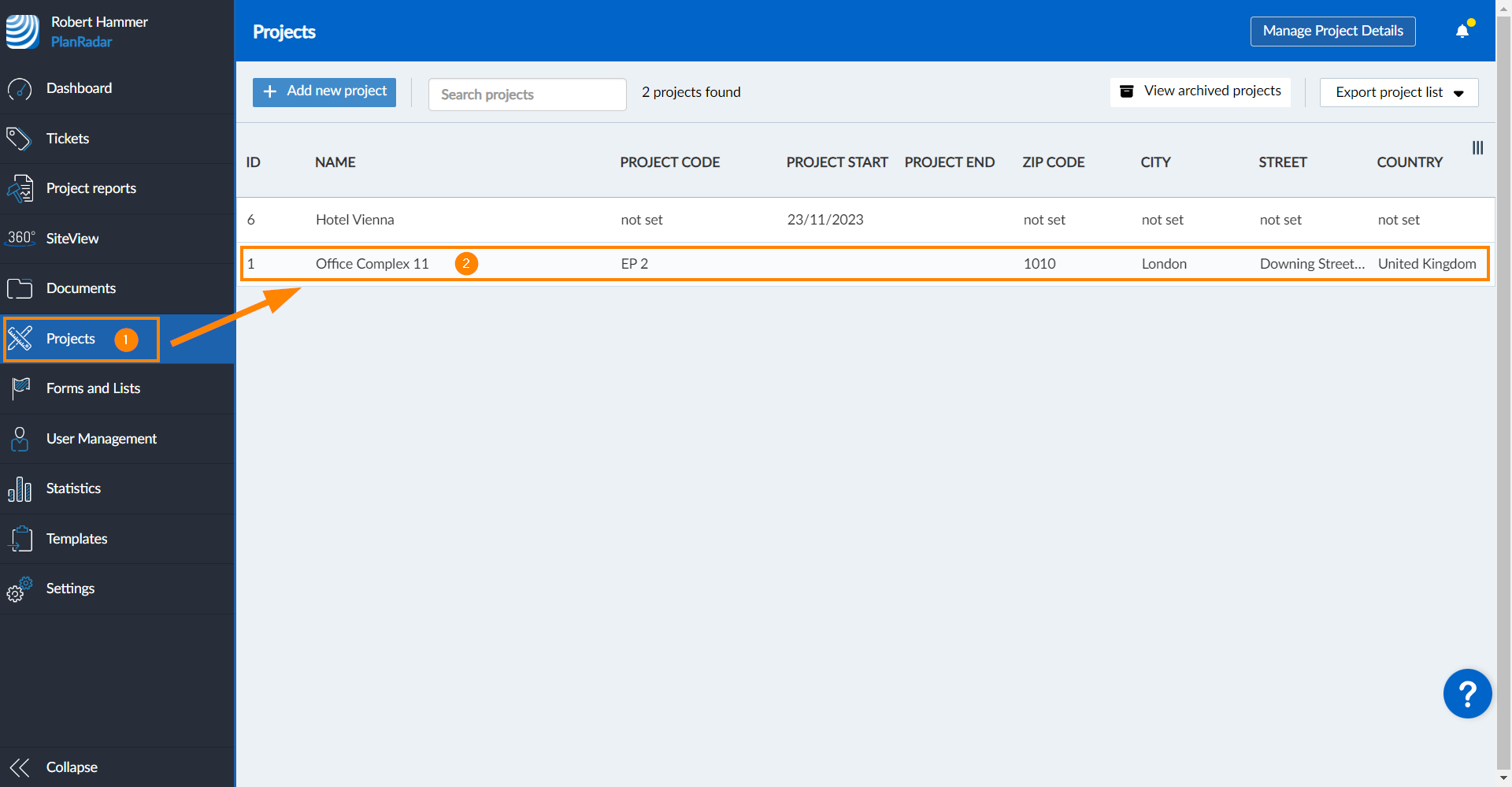

Zugang zu Plänen und Ebenen
- Klicken Sie auf Projekte
- Klicken Sie auf das Projekt in der Liste
- Klicken Sie auf Pläne und Ebenen
- Klicken Sie auf eine Ebene
Kalibrieren des Maßstabs eines Plans
Bevor Sie einen Begehung in einen Plan hochladen können, müssen Sie zunächst den Maßstab kalibrieren.

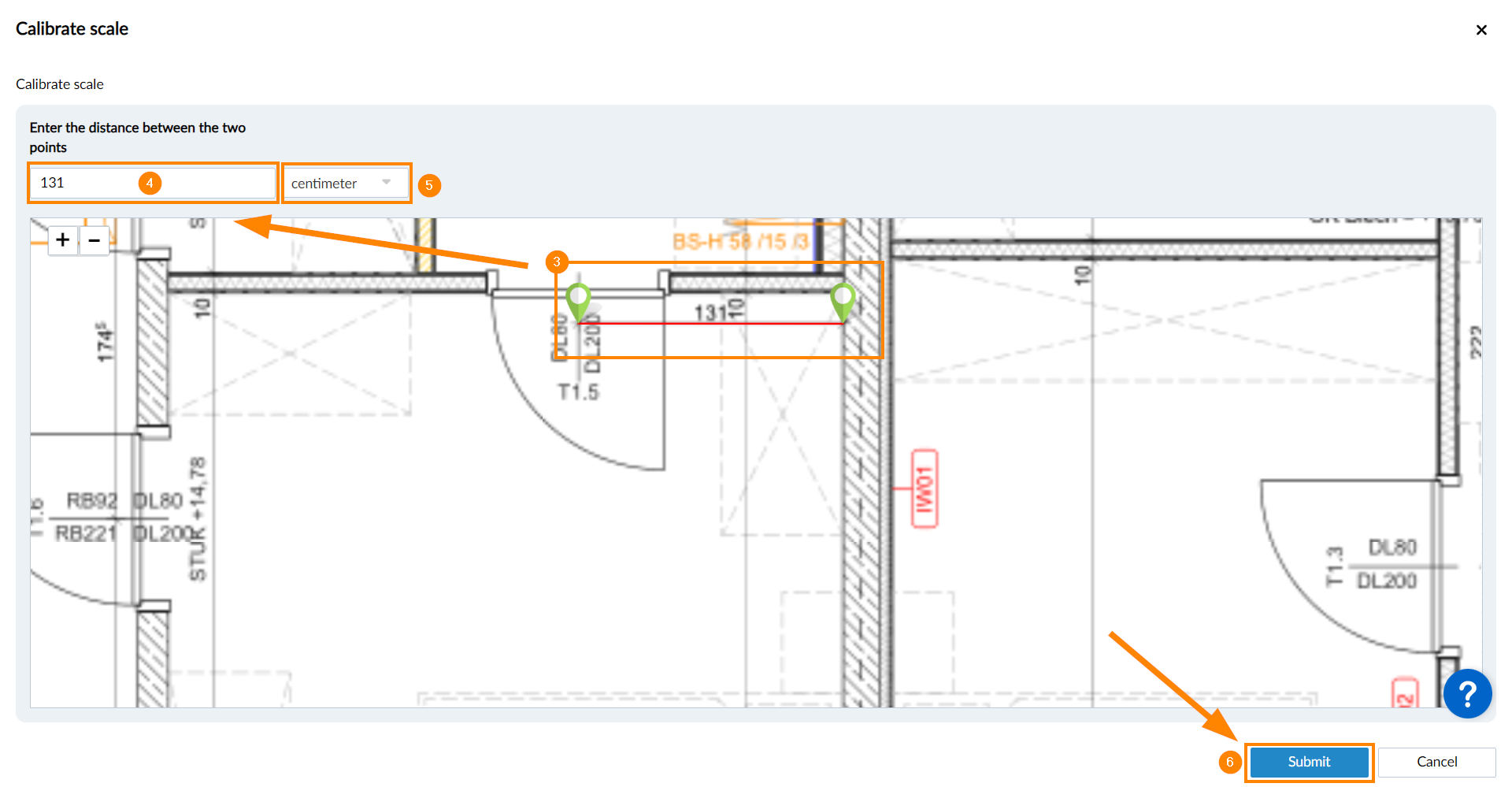

Um den Maßstab für einen Plan zu kalibrieren:
- Klicken Sie auf Mehr
- Klicken Sie auf Maßstab kalibrieren
- Ziehen Sie die beiden Pins auf dem Plan auf Punkte, zwischen denen Sie die reale Entfernung kennen.
- Geben Sie die Entfernung ein.
- Wählen Sie Zentimeter oder Zoll in der Dropdown-Liste der Einheiten
- Klicken Sie auf OK

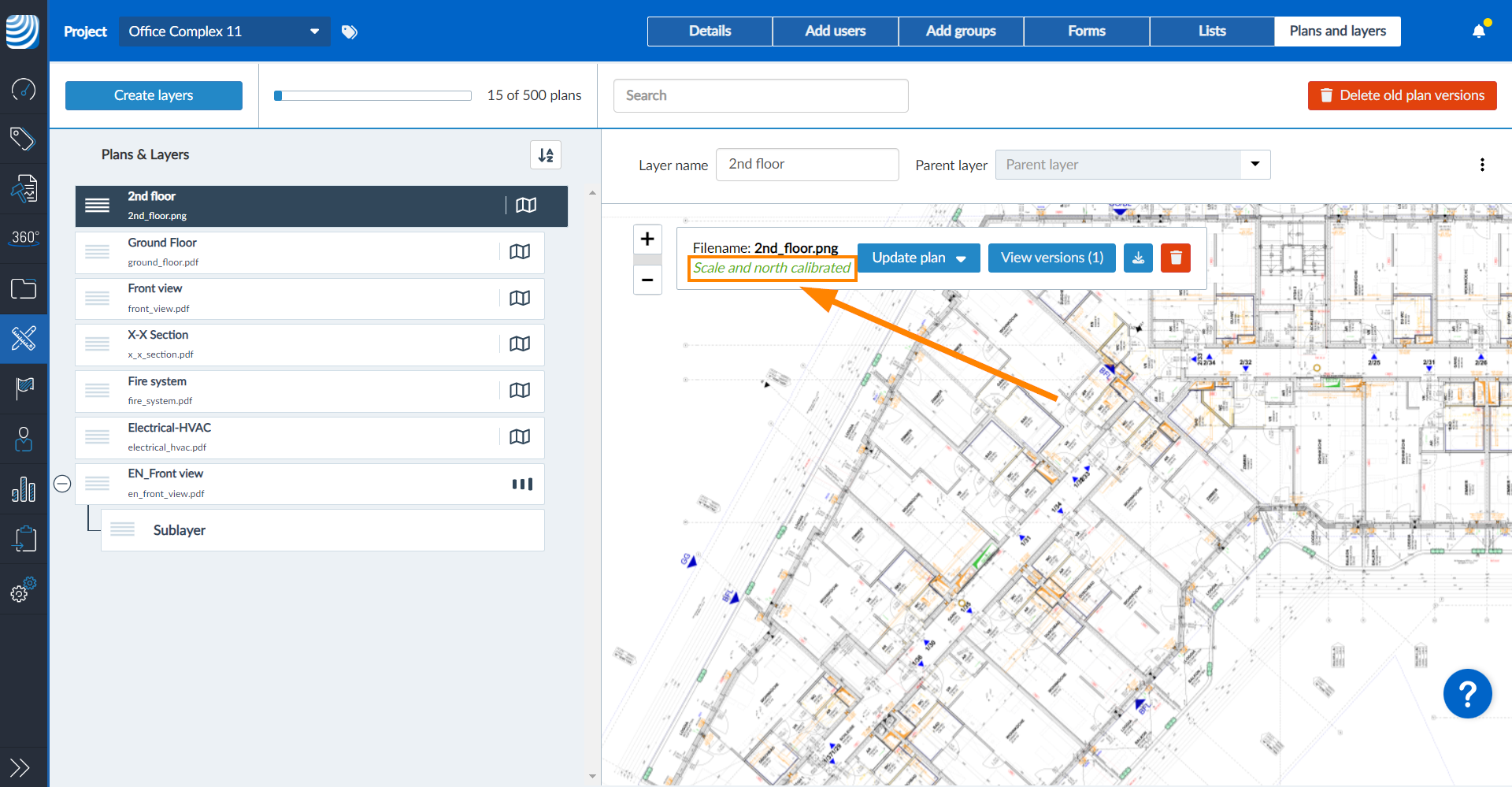

Ein grüner Plandateiname und ein grünes Label zeigen an, dass der Maßstab des Plans kalibriert ist:
Nordpfeil für einen Plan kalibrieren
Bei Außenaufnahmen müssen Sie den Nordpfeil kalibrieren, damit der Pfad korrekt gedreht wird.

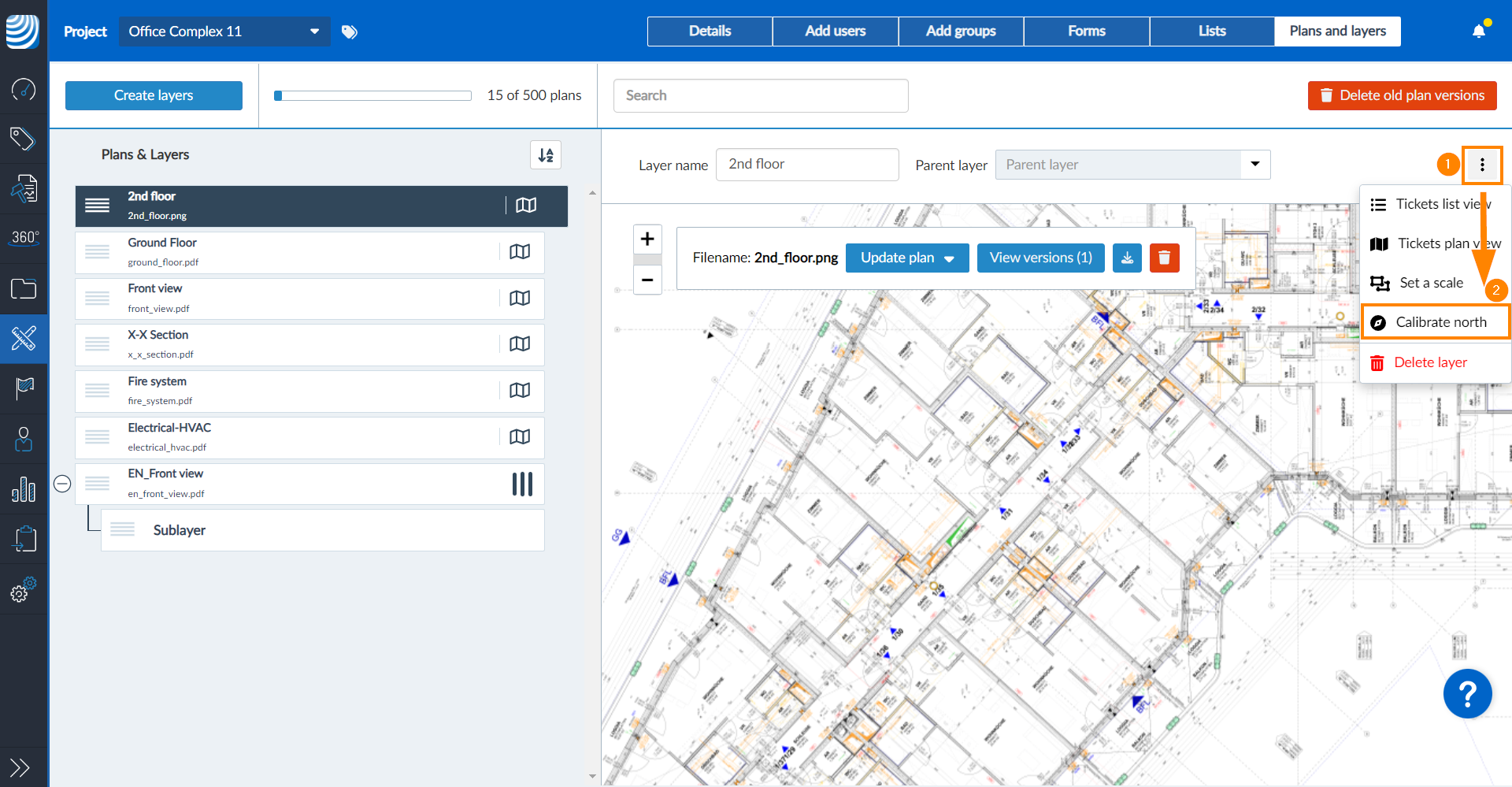

Um den Nordpfeil für einen Plan zu kalibrieren:
- Klicken Sie auf Mehr
- Klicken Sie auf Norden kalibrieren

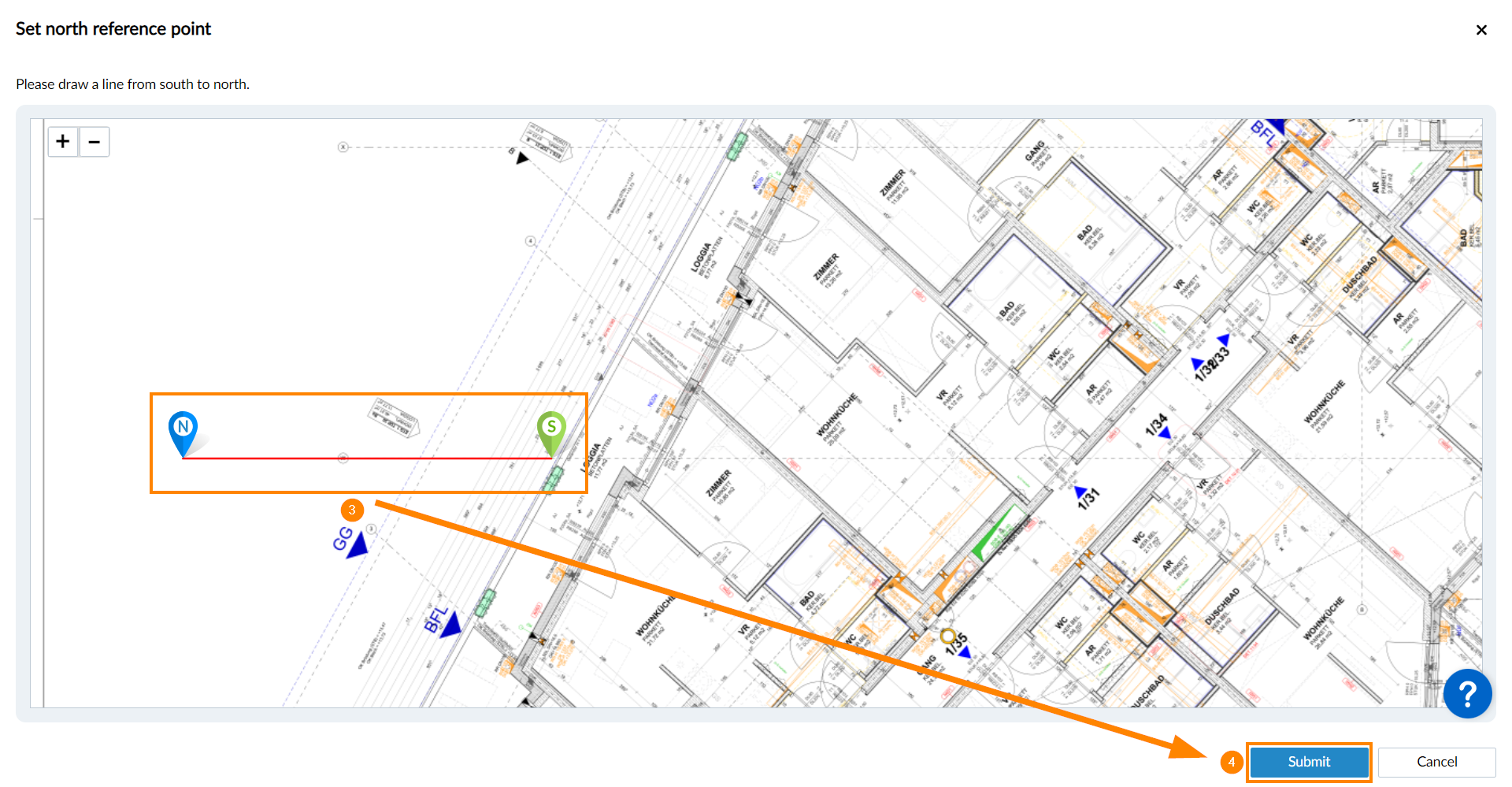

- Ziehen Sie die Nord- und Süd-Pins und legen Sie sie ab, um den Nordpfeil auf dem Plan anzuzeigen. Nur die Richtung von Süden nach Norden ist wichtig, der Abstand zwischen den Pins hat keinen Einfluss auf die Kalibrierung
- Klicken Sie auf OK
Ein grünes Label zeigt an, ob Norden für den Plan kalibriert ist:
Empfohlene Pläne
Der Algorithmus funktioniert am besten bei Architekturplänen, die nur die strukturellen Elemente und minimale Zusatzinformationen (HLK usw.) enthalten.
Die Strukturelemente müssen die markantesten Elemente sein.
Gute Pläne:
... zeigen Wände, Fenster und Türen, die sich deutlich von anderen Elementen unterscheiden.
... haben so wenig zusätzliche visuelle Elemente wie möglich.
... sind einfarbig.
Schlechte Pläne:
... sind übermäßig detailliert.
... verwenden nicht standardisierte visuelle Elemente.
... haben viele sich überschneidende Linien und Texte.
... verwenden Farben.
Beispiel für einen empfohlenen Plan:

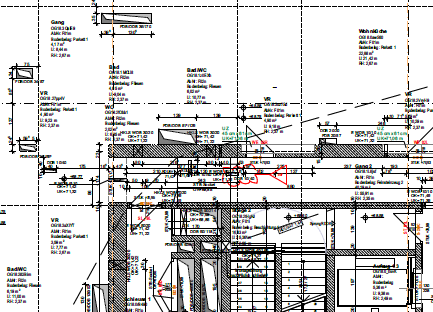

Beispiel für einen Plan, der NICHT empfohlen wird:
