Übersicht

Der BIM Viewer unterstützt mehrere Schnittebenen und eine Schnittbox, mit denen Sie sich auf bestimmte Bereiche konzentrieren können, indem Sie das 3D-Modell durchschneiden. Schnitte erlauben es, die Kamera außerhalb zu positionieren und alle relevanten Informationen innerhalb des Modells zu sehen.

Zugang & Berechtigungen

Um Schnittebenen zu erstellen oder die Schnittbox im BIM Viewer zu verwenden, benötigen Sie einen In-House Benutzer mit der Benutzerberechtigung 'Tickets & Projektberichte'. Lesen Sie mehr unter Berechtigungen.

Der BIM Viewer ist für Pro- und Enterprise-Accounts verfügbar. Lesen Sie mehr unter Preise und Abonnements.

Klicken Sie auf Tickets
Öffnen Sie das Projekt Dropdown-Menü
Wählen Sie das Projekt und die Ebene

Die BIM-Ansicht ist nicht verfügbar, wenn Alle Ebenen ausgewählt ist.
Klicken Sie auf BIM-Modell in der Ansicht Dropdown-Liste

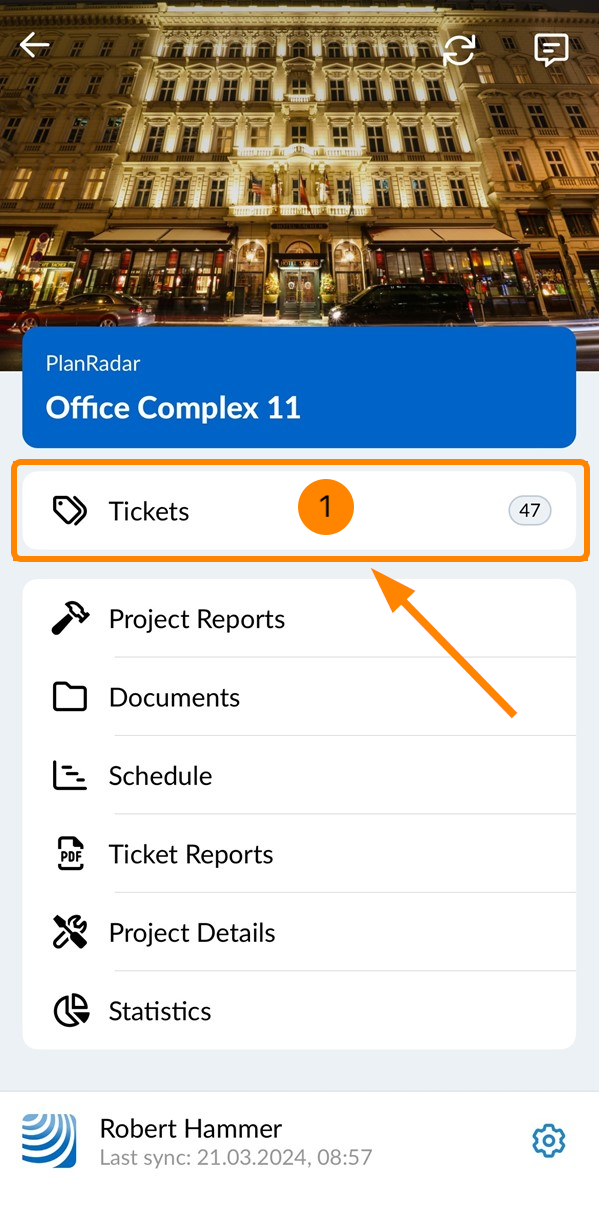

Tippen Sie im Hauptmenü auf Tickets
Öffnen Sie die Ebenenauswahl
Tippen Sie auf eine Ebene mit einem BIM-Modell (gekennzeichnet durch ein Würfelsymbol)
Tippen Sie auf BIM-Modell

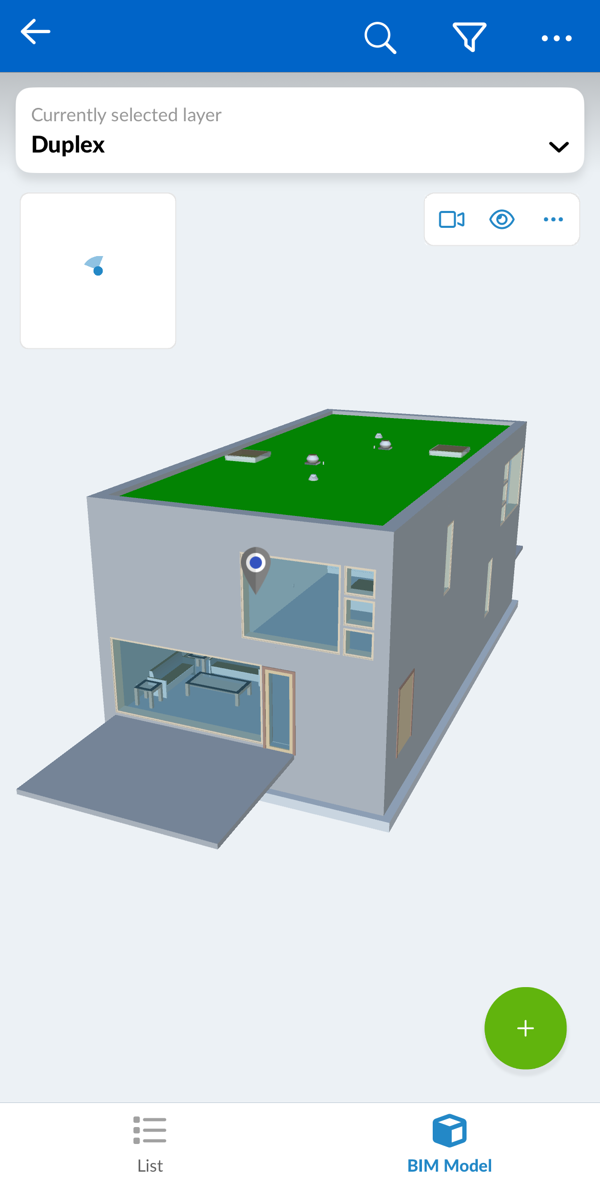

Sie sehen das BIM-Modell

Schnittebenen

Verwenden Sie Schnittebenen, um das Modell zu schneiden. Sie können bis zu sechs Schnittebenen erstellen.

Schnittebene erstellen

So erstellen Sie eine Schnittebene:

Klicken/tippen Sie auf das Mehr Menü
Klicken/tippen Sie auf Schnittebene
Wählen Sie eine Fläche eines Objekts in Ihrem BIM-Modell aus, um mit der Erstellung einer Schnittebene parallel zur Fläche zu beginnen
Ziehen Sie die Schnittebene und legen Sie sie ab, um ihre Position anzupassen

Mehrere Schnittebenen erstellen

So erstellen Sie zusätzliche Schnittebenen:

Klicken/tippen Sie auf das + Symbol
Legen Sie eine neue Schnittebene an, wie oben in Schnittebene erstellen erklärt

Schnittebene verschieben

Ziehen Sie eine Schnittebene und legen Sie sie ab, um ihre Position anzupassen

Drehen der Schnittebene

Schnittebenen können in jede Richtung gedreht werden. Um eine Schnittebene zu drehen:

Klicken/tippen Sie auf das Drehen Symbol
Verschieben Sie das Drehen Symbol auf dem Modell per Drag & Drop

Schnittebene umdrehen

So kehren Sie die Schnittrichtung (d.h. den Normalenvektor) Ihrer Schnittebene um:

Klicken/tippen Sie auf das Umkehren Symbol
Die Schnittebene wird umgedreht

Schnittebenen löschen

Um nur eine Schnittebene zu löschen:

Klicken/tippen Sie auf die Schnittebene, die Sie löschen möchten
Klicken/tippen Sie auf das Löschen Symbol

Wenn keine Schnittebene ausgewählt ist, zeigt das Löschsymbol die Anzahl der vorhandenen Schnittebenen an.

Um alle Schnittebenen zu löschen:

Stellen Sie sicher, dass keine Schnittebene ausgewählt ist
Klicken/tippen Sie auf das Löschen Symbol

Schnittbox

Ähnlich wie bei den Schnittebenen können Sie mit der Schnittbox das Modell schneiden. Die Schnittbox erzeugt sechs Schnittebenen um den Begrenzungsrahmen eines Elements. Alles, was sich innerhalb des Rahmens befindet, bleibt sichtbar, während alles außerhalb ausgeblendet wird.

Es kann jeweils nur ein Schnittbox gleichzeitig erstellt werden.

Alternativ können Sie auch die Funktion "Isolieren" verwenden, wie unter BIM Viewer > Elemente isolieren beschrieben.

Schnittbox erstellen

So erstellen Sie eine Schnittbox:

Wählen Sie das/die Element(e), das/die Sie isolieren möchten durch eine Schnittbox
Klicken/tippen Sie auf das Box Symbol
Das/die ausgewählte(n) Element(e) wird/werden in einer Box isoliert

Größe der Schnittbox ändern

Sie können die Größe der Schnittbox anpassen, indem Sie jede Fläche einzeln verschieben. Um dies zu tun:

Klicken/tippen Sie auf die Fläche der Richtung, die Sie reduzieren möchten
Ziehen Sie die Fläche, um die Schnittbox zu vergrößern oder zu verkleinern

Sie können auch eine Seite der Schnittbox entfernen, um die Ansicht zu erweitern und den Rest des Modells von dieser Seite zu zeigen. Um dies zu tun:

Klicken/tippen Sie auf die Fläche der Richtung, die Sie erweitern möchten
Klicken/tippen Sie auf das Löschen Symbol
Der Rest des Modells wird von dieser Seite aus angezeit

Sie können mit denselben Schritten mehr als eine Seite löschen.

Schnittbox löschen

So löschen Sie die Schnittbox und zeigen wieder das gesamte Modell an:

Vergewissern Sie sich, dass Sie keine Fläche der Schnittbox ausgewählt haben.
Klicken/tippen Sie auf das Löschen Symbol

Schnittebenen und Schnittbox ein-/ausblenden

So blenden Sie die Schnittebene(n) oder die Schnittbox aus, während das Modell noch geschnitten wird:

Klicken/tippen Sie auf das Augen Symbol
Klicken/tippen Sie auf Schnittebenen ausblenden

Wenn Sie die Schnittebenen und die Schnittbox ausblenden, können Sie Elemente auswählen, die sich hinter der Schnittbox befinden. Andernfalls können Sie durch Klicken/Tippen auf das Element stattdessen die Schnittebene auswählen.

Um die Schnittebene(n) erneut anzuzeigen:

Klicken/tippen Sie auf das Augen Symbol
Klicken/tippen Sie auf Schnittebenen anzeigen
