Übersicht
Mit dem Messwerkzeug können Sie beliebige Abstände, Flächen, Winkel und auch Abmessungen von IFC-Elementen mit einem einzigen Klick genau messen. Verwenden Sie dieses Werkzeug, um die angegebenen Abmessungen zu überprüfen.
Lesen Sie zunächst über den BIM Viewer.
Zugang & Berechtigungen
Um mit dem Messwerkzeug im BIM Viewer zu arbeiten, benötigen Sie einen In-House Benutzer mit der Benutzerberechtigung 'Tickets & Projektberichte'. Lesen Sie mehr unter Berechtigungen.
Der BIM-Viewer ist für Pro- und Enterprise-Accounts verfügbar. Lesen Sie mehr unter Preise und Abonnements.
Zugang zum Messwerkzeug

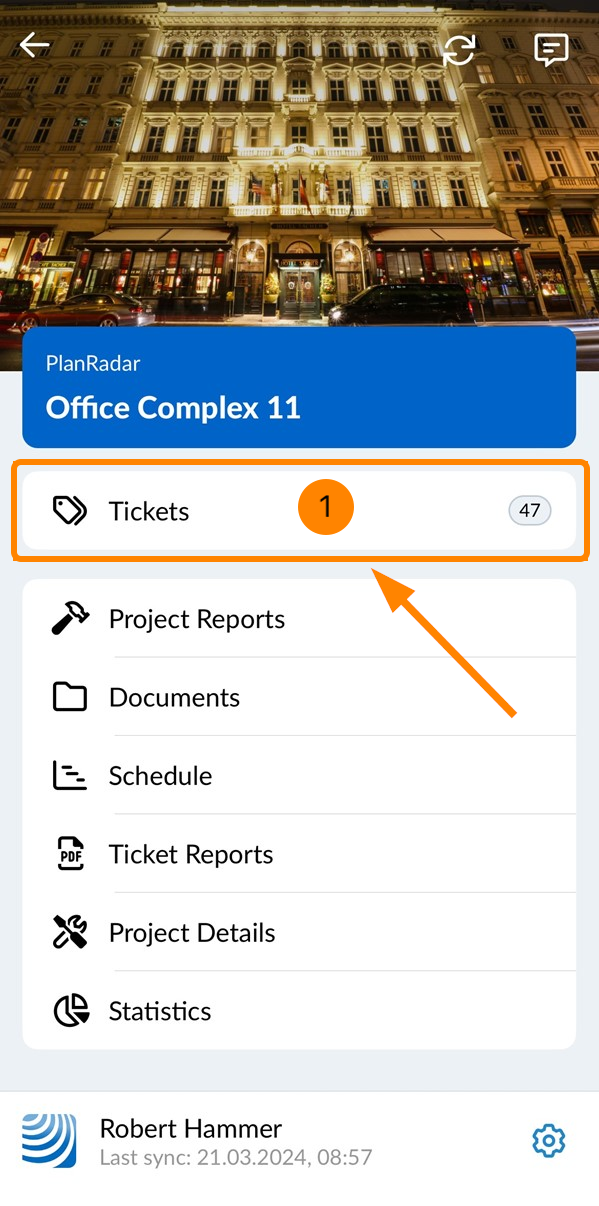

- Klicken Sie auf Tickets
- Öffnen Sie das Projekt Dropdown-Menü
- Wählen Sie das Projekt und die Ebene
- Klicken Sie auf BIM-Modell in der Dropdown-Liste Ansicht
- Klicken Sie auf das Mehr Menü
- Klicken Sie auf Messwerkzeug
- Das Dialogfeld des Messwerkzeugs mit all seinen Optionen wird unten im Viewer angezeigt
Elementabmessungen anzeigen
Mit dem Messwerkzeug können Sie schnell die Abmessungen von Elementen im BIM-Modell anzeigen.
Um die Abmessungen eines Elements ein- oder auszublenden:
- Klicken Sie auf das Element in der 3D-Ansicht
- ODER klicken Sie auf das Element in der Modellstruktur
- Die Abmessungen des Elements werden im 3D-Modell angezeigt
- Wenn Sie erneut auf ein Element klicken, werden seine Abmessungen ausgeblendet
Die Messungen werden auch nach dem Schließen des Messwerkzeugs angezeigt, bis Sie sie löschen, wie unter Messungen löschen beschrieben.
Bestimmten Bereich messen
Sie können zwei oder mehr Punkte setzen, um Entfernungen und Flächen zu messen. Um dies zu tun:
- Klicken Sie auf den Griff des Messwerkzeugs und ziehen Sie es
- Positionieren Sie den Messkopf an der Stelle, an der Sie mit der Messung beginnen möchten
- Klicken Sie erneut auf den Griff des Messwerkzeugs und ziehen Sie ihn, um den Messkopf vom Startpunkt zu einem anderen Punkt zu bewegen und die dazwischen liegende Strecke zu messen
- Die Messungen für den von Ihnen ausgewählten Bereich werden im 3D-Modell angezeigt
-
Optional: Ziehen Sie den Griff des Messwerkzeugs, um den Messkopf neu zu positionieren und weitere Bereiche zu messen
-
Optional: Klicken Sie auf X, um das Messwerkzeug zu schließen und den Griff und den Kopf auszublenden, damit Sie die Messungen besser sehen können
Weitere Messungen hinzufügen
Das Hinzufügen zusätzlicher Messungen ermöglicht es Ihnen, eine neue Messung mit einem eigenen Startpunkt zu beginnen, ohne andere Messungen zu beeinträchtigen. Um dies zu tun:
- Nachdem Sie mit der vorherigen Messung fertig sind, klicken Sie auf ✔
- Klicken Sie auf den Griff des Messwerkzeugs und ziehen Sie es
- Positionieren Sie den Messkopf an dem neuen Startpunkt, an dem Sie mit der Messung beginnen möchten
- Fahren Sie fort wie oben in Bestimmten Bereich messen ab Schritt 5 beschrieben
Messung rückgängig machen
Um eine Messung rückgängig zu machen, ohne dass Sie alle Messungen löschen müssen:
- Klicken Sie auf das rückgängig Symbol
Das Rückgängigmachen der Messung ist nur möglich, bevor Sie die Messung bestätigen (Klicken auf ✔).
Magnete verwenden
Die Option Magnete vereinfacht das Messen, da das Messwerkzeug an den Ecken und Mittelpunkten der Elemente einrastet. Um Magnete zu verwenden:
- Fahren Sie fort, während Sie einen bestimmten Bereich messen
- Klicken Sie auf das Magnet Symbol
- Setzen Sie den Messkopf auf den Anfangspunkt der Kante, die Sie messen möchten
- Sobald eine Ecke erkannt wird, ist der Messkopf quadratisch
- Klicken Sie auf den Griff des Messwerkzeugs und ziehen Sie ihn, um den Messkopf vom Startpunkt zu einem anderen Punkt zu bewegen
- Sobald Sie eine Ecke oder einen Mittelpunkt erreicht haben, bleibt der Messkopf an diesem Punkt haften, bis Sie weitergehen.
Lupe verwenden
Die Lupenoption vergrößert den Bereich um den Messkopf, so dass Sie Ihre Messlinie genau an der gewünschten Stelle positionieren können. Um die Lupe zu aktivieren:
- Fahren Sie fort, während Sie einen bestimmten Bereich messen
- Klicken Sie auf das Lupen Symbol
- Der Bereich um Ihren Messkopf wird in einer vergrößerten Ansicht angezeigt
Messungen löschen
Um alle Messungen zu löschen:
- Klicken Sie auf das löschen Symbol (es zeigt an, wie viele Messungen vorhanden sind, die gelöscht werden sollen)
Sie können Messungen nur löschen, wenn Sie das Messwerkzeug geöffnet haben.
