Übersicht

Verwenden Sie die Tickets BIM-Ansicht , um zu sehen, wo sich die Tickets auf dem BIM-Modell befinden.

Siehe auch BIM Viewer und Tickets.

Zugriff & Berechtigungen

Der BIM Viewer ist für Pro- und Enterprise-Accounts verfügbar. Lesen Sie mehr unter Preise und Abonnements.

Klicken Sie auf Tickets
Öffnen Sie das Projekt Dropdown-Menü
Wählen Sie das Projekt und Ebene

Die BIM-Ansicht ist nicht verfügbar, wenn Alle Ebenen ausgewählt ist.
Klicken Sie auf BIM-Modell in der Ansicht Dropdown-Liste

Ticketliste anzeigen/ausblenden

Die Ticketliste ist standardmäßig ausgeblendet. So zeigen Sie die Ticketliste an:

Klicken Sie auf den Seitenpfeil

So blenden Sie die Ticketliste aus:

Klicken Sie auf den Seitenpfeil

Wenn das Projekt mit einem BCF-Server verbunden ist, werden in der Ticketliste außerdem derBIMcollab synchronisieren Button sowie der Zeitpunkt der letzten Synchronisierung angezeigt. Ein BIMcollab Label kennzeichnet die Tickets, für die das BIMcollab Issue Formular verwendet wird.

Weitere Informationen finden Sie unter Tickets mit BIMcollab erstellen & synchronisieren.

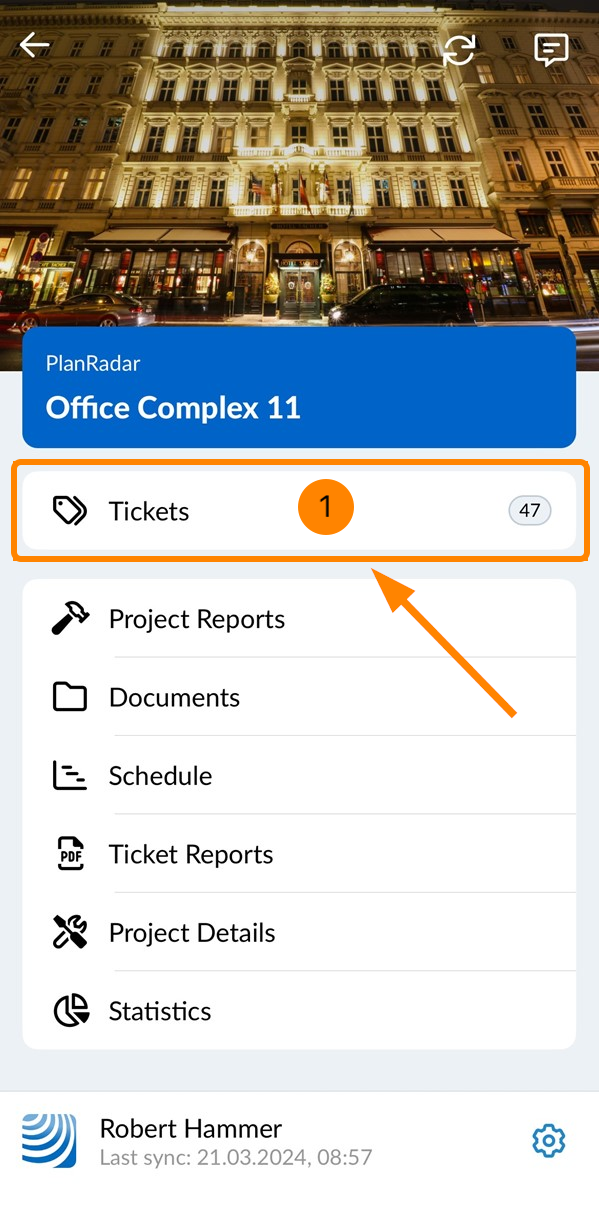

Tippen Sie im Hauptmenü auf Tickets

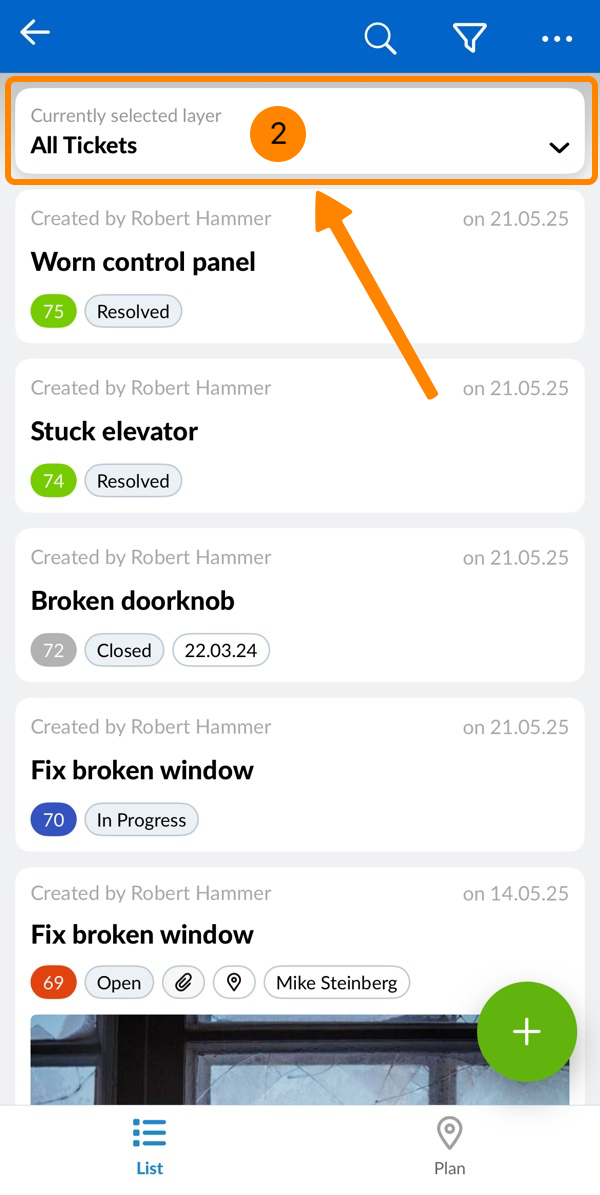

Öffnen Sie die Ebenenauswahl

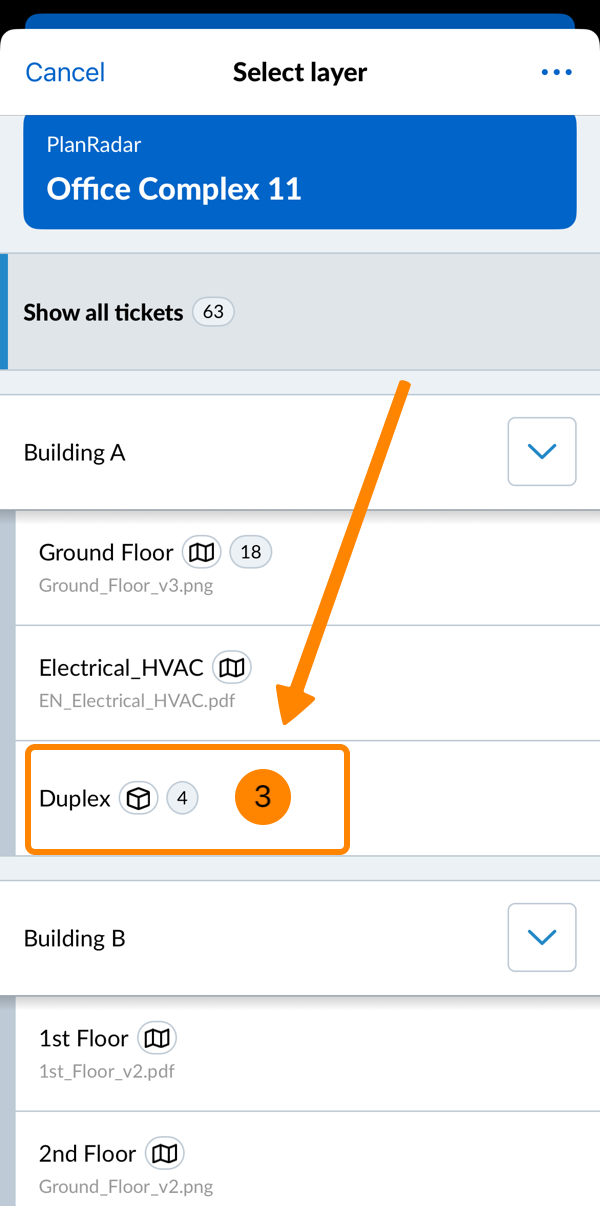

Tippen Sie auf eine Ebene mit einem BIM-Modell (gekennzeichnet durch ein Würfelsymbol)

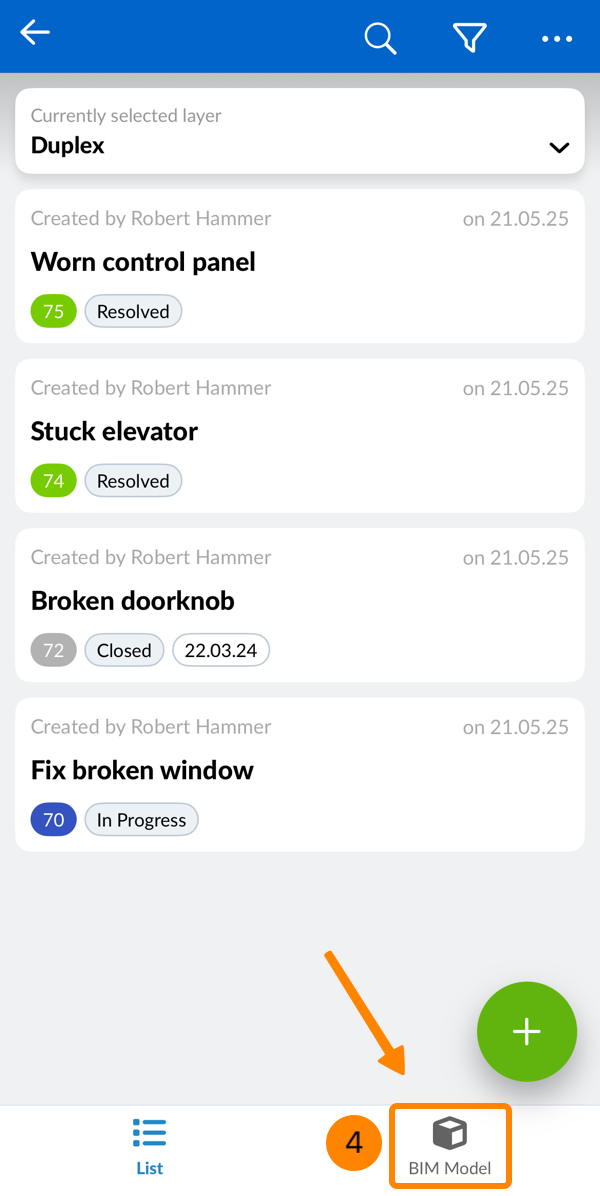

Tippen Sie auf BIM-Modell

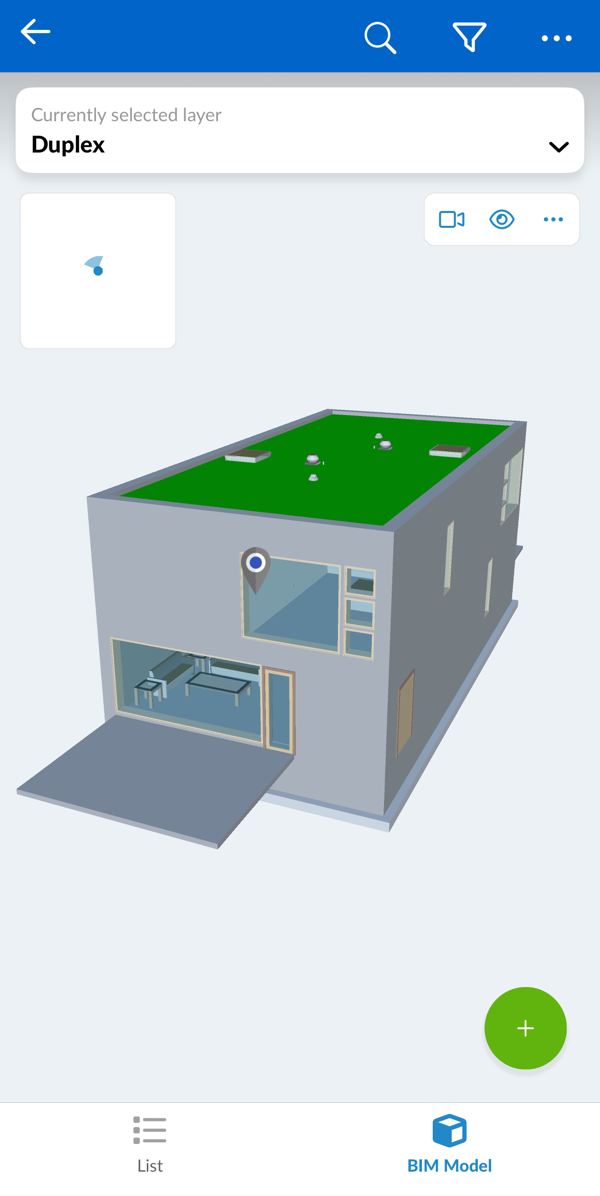

Sie sehen das BIM-Modell

Ticket anzeigen

Öffnen Sie ein Ticket, um seine Details zu sehen oder es zu bearbeiten:

Webapp
Mobil

Klicken Sie auf ein Ticket in der Ticketliste, um auf den Pin im BIM-Modell zu zoomen und die Ticketvorschau zu öffnen
ODER klicken Sie auf den Ticket-Pin im BIM-Modell, um die Ticket-Vorschau zu öffnen
Klicken Sie auf Öffnen, um alle Details des Tickets anzuzeigen

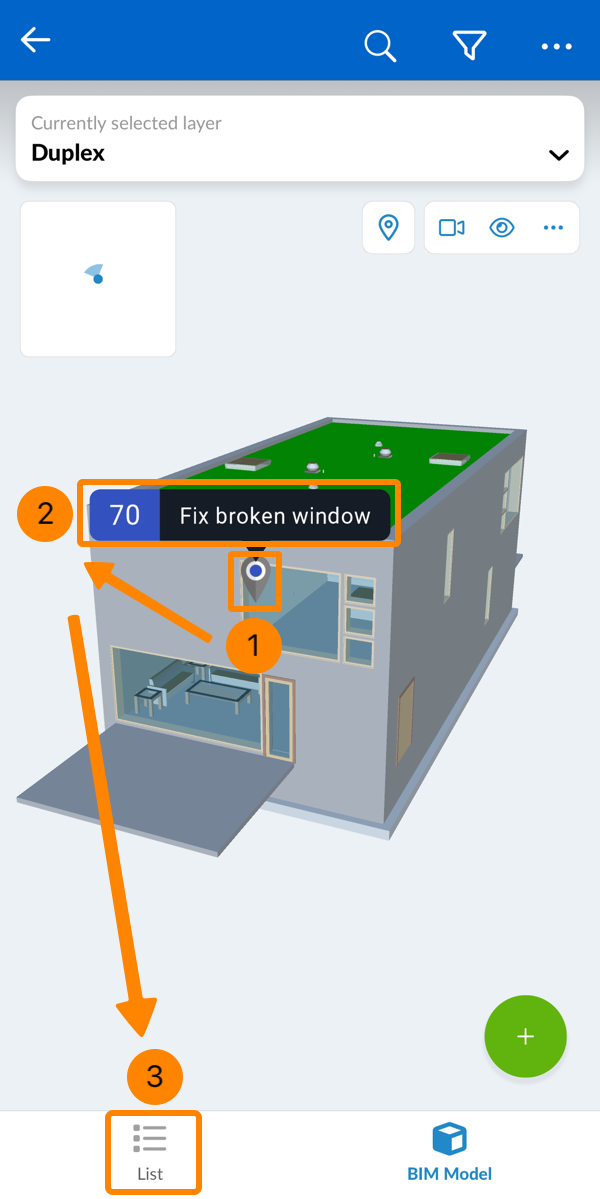

Tippen Sie auf den Ticketpin
Tippen Sie auf den Ticket Titel oder die ID
OR Tippen Sie auf Liste, um die Liste der Tickets anzuzeigen

Wenn Sie in der Ticketliste auf ein Ticket klicken oder tippen, kehrt das Modell ebenfalls zu der Ansicht zurück, die zusammen mit dem Ticket gespeichert wurde, wie unter „ Die BIM-Position eines Tickets weiter unten beschrieben. Das Klicken oder Tippen auf einen Ticket-Pin ändert die aktuelle Ansicht nicht.

Verdeckte Pins anzeigen/ausblenden

Ticketpins werden auf Elementen im Modell platziert und können durch Wände usw. verdeckt werden. Sie können auch alle verdeckten Ticketpins in Ihrem Modell anzeigen. Um dies zu tun:

Klicken/tippen Sie auf das Augen Symbol
Klicken/Tippen Sie auf Verdeckte Pins anzeigen
Alle Pins sind sichtbar, wobei diejenigen, die von Wänden usw. verdeckt werden, leicht durchsichtig erscheinen, um anzuzeigen, dass sie auf nicht sichtbaren Elementen platziert sind
Um diese Pins wieder auszublenden, klicken/tippen Sie auf Verdeckte Pins ausblenden

Ticket erstellen

So erstellen Sie eine Ticket in der BIM-Ansicht:

Webapp
Mobil

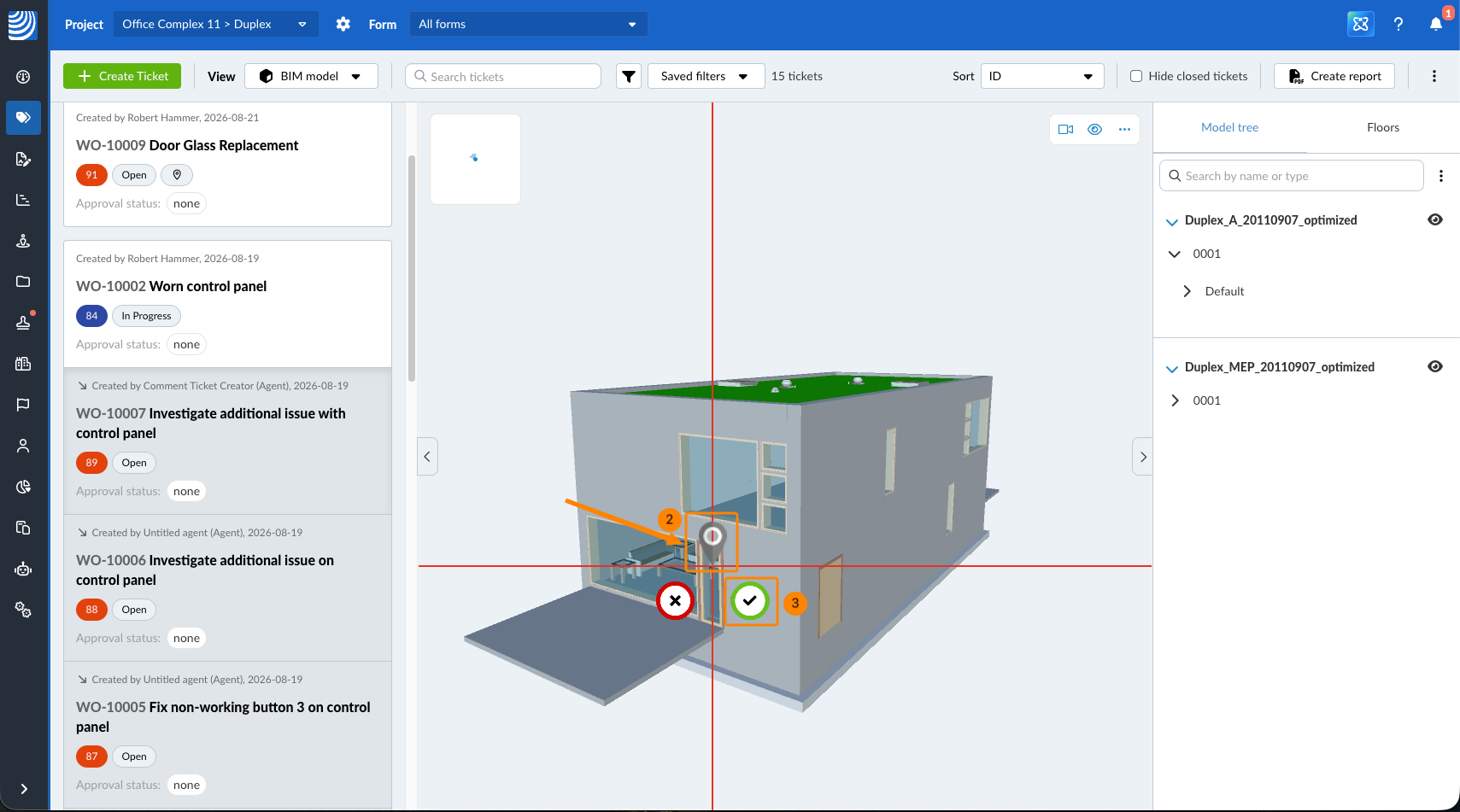

Klicken Sie auf Ticket erstellen
Ziehen Sie den Ticket-Pin auf das Element, für das Sie ein Ticket erstellen möchten
ODER klicken Sie mit der rechten Maustaste auf das Element, für das Sie ein Ticket erstellen möchten
Klicken Sie auf das grüne ✔
Fahren Sie im fort im Ticketerstellungsformular, wie in Ticket erstellen > Formular auswählen erklärt.

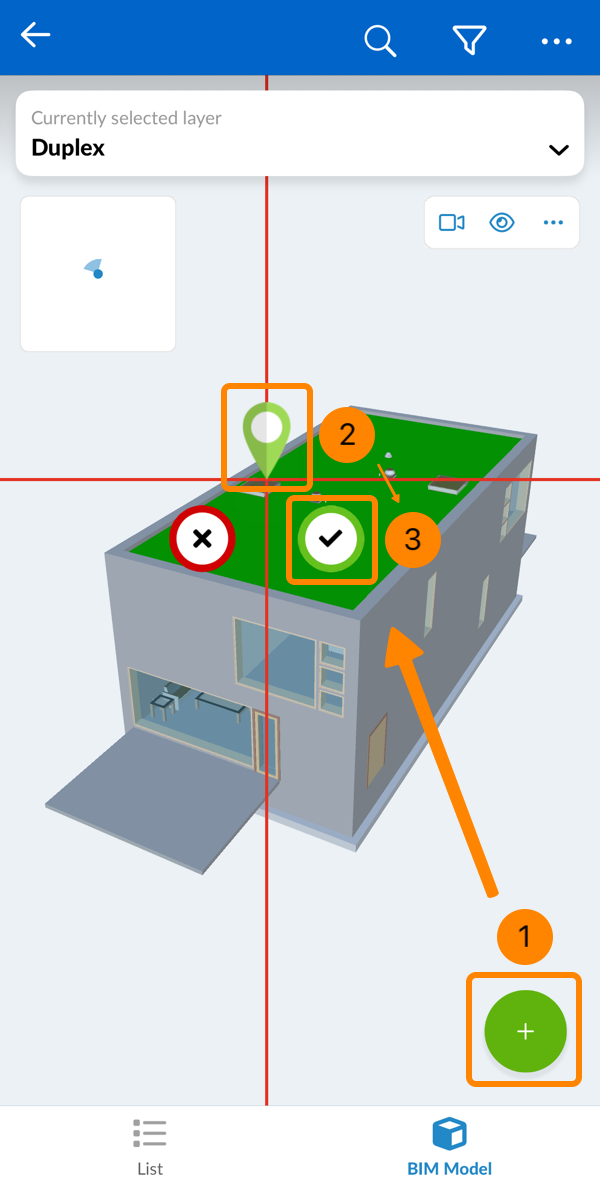

Tippen Sie auf den + Button
Ziehen Sie den Pin an die richtige Stelle und lassen Sie ihn fallen
Tippen Sie auf das grüne ✔, um die Position zu bestätigen
Fahren Sie im fort im Ticketerstellungsformular, wie in Ticket erstellen > Formular auswählen erklärt.

Ein in der BIM-Modellansicht erstelltes Ticket speichert seine Position im Modell, den Blickwinkel und einen Snapshot. Dies gilt für jedes Formular und ermöglicht es jedem, genau die Ansicht wiederherzustellen, die Sie gesehen haben.

Lesen Sie mehr dazu unter Die BIM-Position eines Tickets weiter unten.

Die BIM-Position eines Tickets

Ein in der BIM-Modellansicht erstelltes Ticket speichert drei Elemente: seine Position im Modell, den Blickwinkel und einen Snapshot. Der Blickwinkel ) umfasst die Kameraposition und -richtung sowie die Schnitte und die Elemente, die angezeigt, ausgeblendet oder ausgewählt sind. Der Snapshot ist ein Bild dieses Blickwinkels und wird in den Ticketdetails gespeichert. Der Blickwinkel und der Snapshot werden bei der Erstellung des Tickets oder bei einer späteren Änderung der BIM-Position gespeichert.

So zeigen Sie das Ticket im Modell aus der gespeicherten Perspektive an:

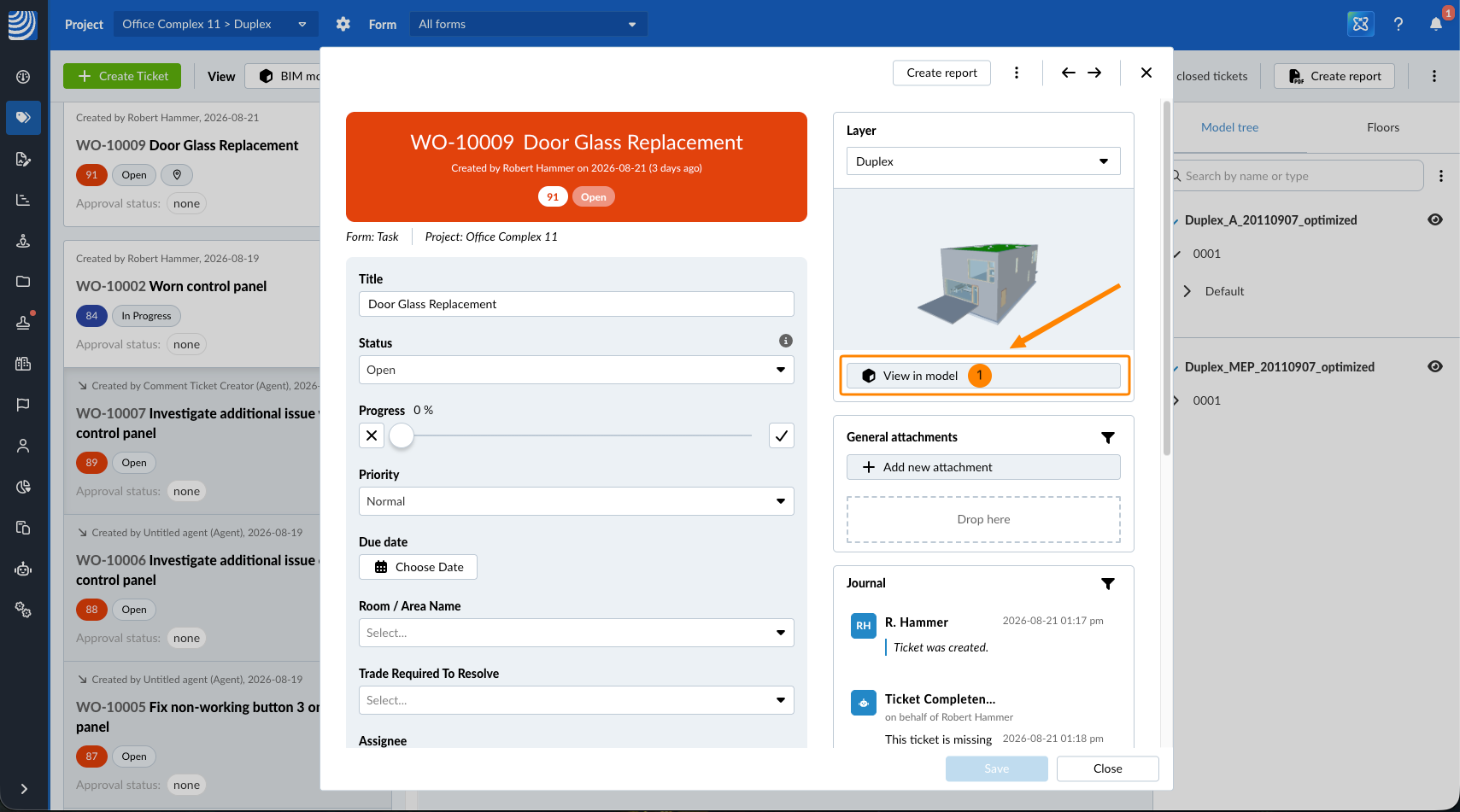

Klicken/tippen Sie auf Im Modell anzeigen in den Ticketdetails

So zeigen Sie den Snapshot im Vollbildmodus an:

Klicken oder tippen Sie auf den Snapshot in den Ticketdetails

BIM-Position ändern

Durch das Verschieben des Pins werden ein neuer Blickwinkel und eine neuer Snapshot gespeichert. So verschieben Sie den Pin auf eine neue Position:

Webapp
Mobil

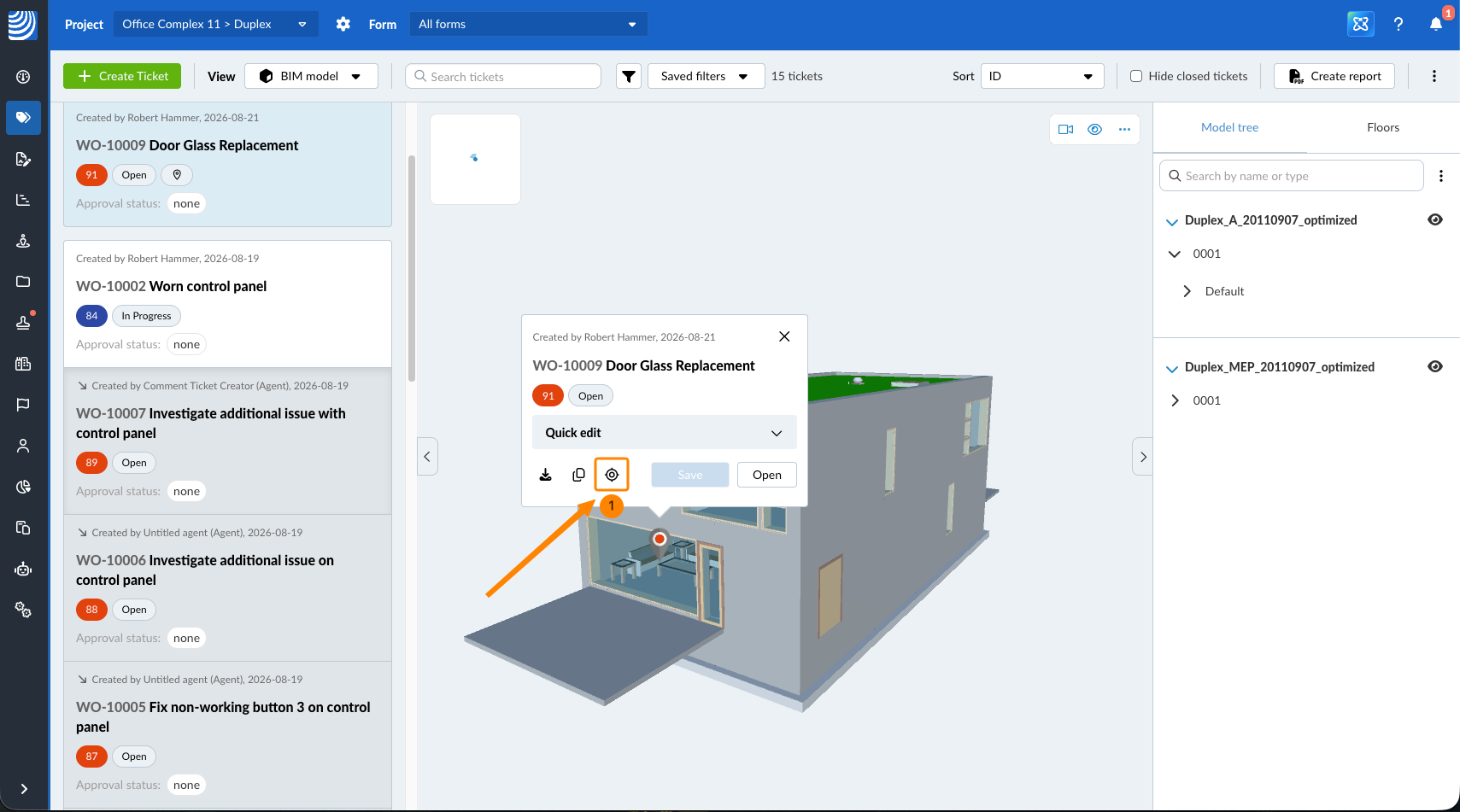

Klicken Sie auf das Neu positionieren Symbol
Ziehen Sie den Pin an die neue Position.
Klicken Sie auf das grüne ✔ Symbol

Tippen Sie auf Im Modell anzeigen

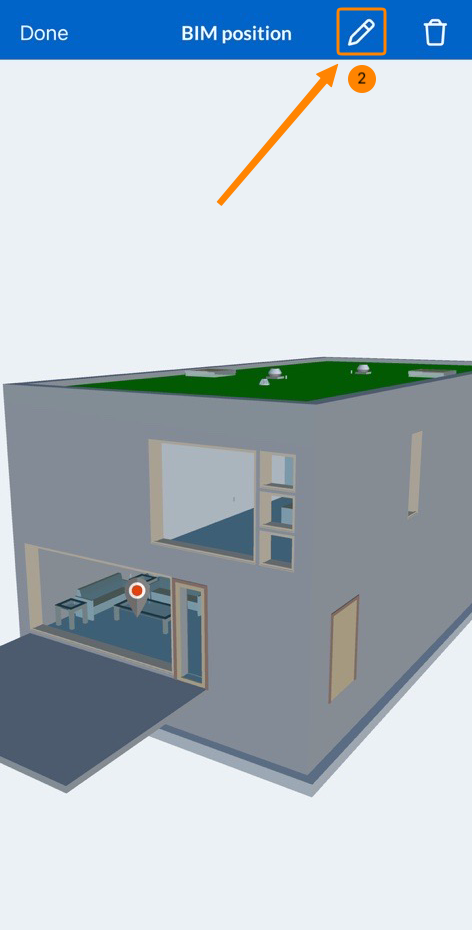

Tippen Sie auf das Bearbeiten Symbol

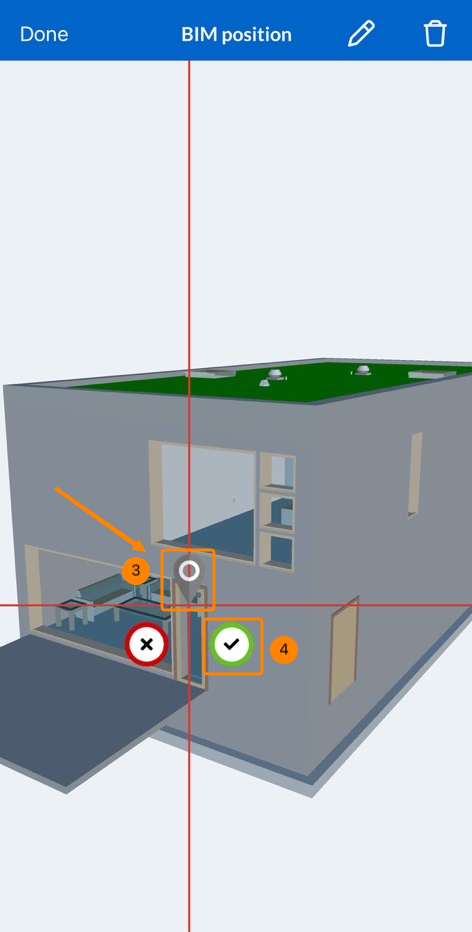

Ziehen Sie den Pin an die neue Position.
Tippen Sie auf das grüne ✔ Symbol

Eine BIM-Position in der mobilen App hinzufügen

In den iOS- und Android-Apps können Sie einem Ticket, das ohne Position erstellt wurde, eine Position hinzufügen, sofern sich das Ticket auf einer Ebene mit einem BIM-Modell befindet. Dabei werden auch der Blickpunkt und der Snapshot gespeichert.

So fügen Sie eine BIM-Position hinzu:

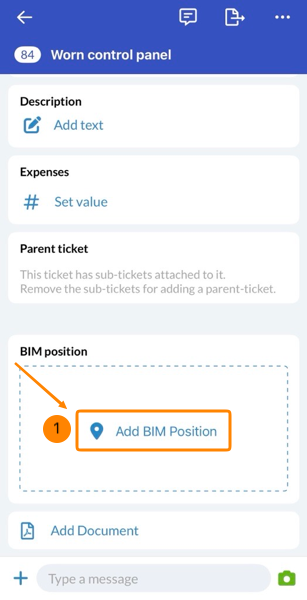

Tippen Sie auf BIM-Position hinzufügen

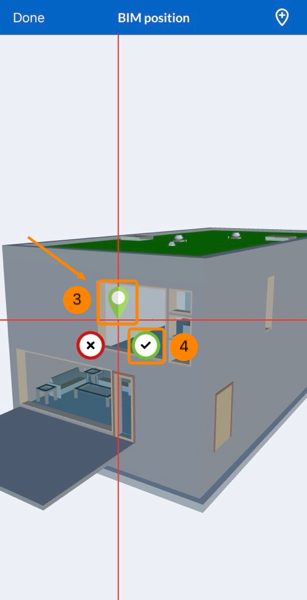

Ziehen Sie den Pin an die gewünschte Position.
Tippen Sie auf den grünen✔ Button, um die Position zu bestätigen.
Tippen Sie auf Fertig

Löschen Sie die BIM-Position in der mobilen App

So löschen Sie die Position:

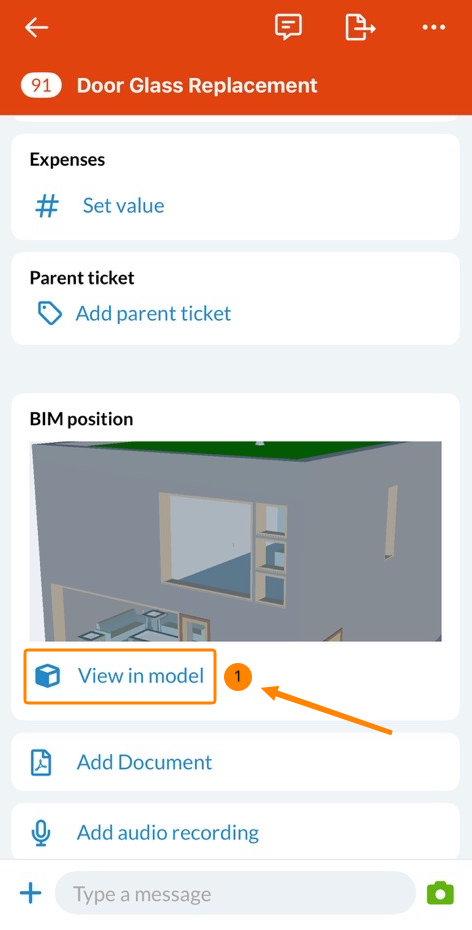

Tippen Sie auf Im Modell anzeigen

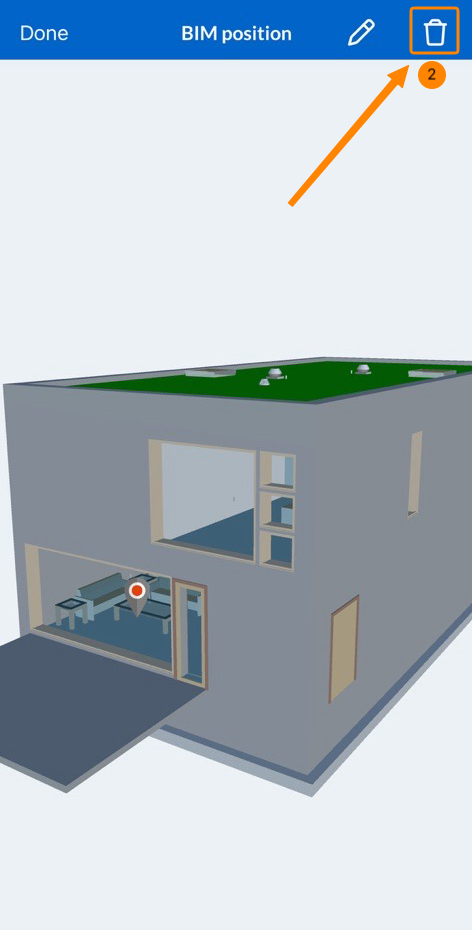

Tippen Sie auf das Position löschen Symbol

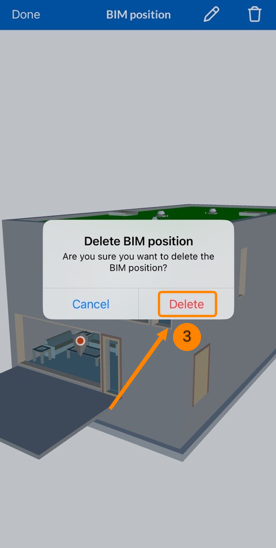

Tippen Sie auf Löschen, um den Vorgang zu bestätigen.

Auf einem Ticket, das mit BIMcollab synchronisiert ist, kann die Position nicht gelöscht werden. Der Pin kann jedoch neu positioniert werden. Weitere Informationen finden Sie unter Tickets erstellen und mit BIMcollab synchronisieren.
