Planmarkups erstellen & verwalten

Tobias Patek
  • Aktualisiert

Übersicht

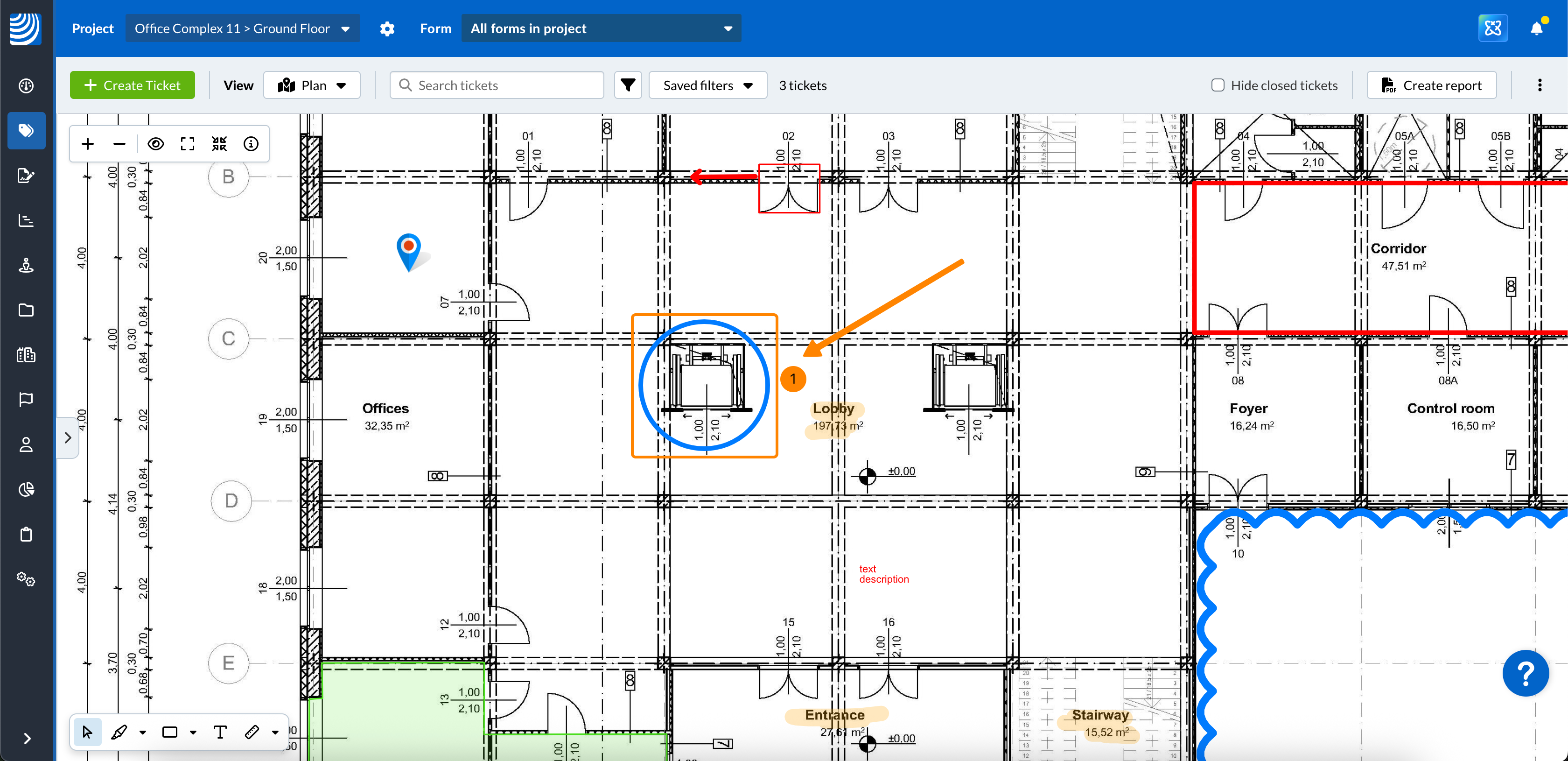

Mit Planmarkups können Sie Informationen direkt auf Ihren Projektplänen visuell hervorheben, mit Anmerkungen versehen und kommunizieren - sei es für die Zusammenarbeit oder für persönlichen Notizen.

  • Öffentliche Markups sind für alle Benutzer mit Zugang zum Plan sichtbar.
  • Private Markups sind nur für den Ersteller sichtbar.
  • Abmessungen (Entfernung, Weg und Fläche) funktionieren wie Markups und berechnen die Entfernung oder Fläche.

Zugriff & Berechtigungen

Alle In-House Benutzer können ihre eigenen privaten Markups erstellen und verwalten.
Um öffentliche Markups zu erstellen oder zu verwalten - auch solche, die von anderen Benutzern erstellt wurden, benötigen Sie die Rollenberechtigung "Öffentliche Markups" verwalten.
Jeder, der Zugriff auf einen Plan hat, einschließlich Auftragnehmer und Beobachter, kann dessen öffentliche Markups sehen.

Lesen Sie mehr unter Berechtigungen und unter Benutzertypen.

Zugang

Sie können Planmarkups an zwei Stellen aufrufen, erstellen und verwalten:

  • Tickets Planansicht - verfügbar sowohl in der Webapp als auch in der mobilen App
  • Projekte > Pläne & Ebenen - nur in der Webapp verfügbar

Markups die in einer Ansicht erstellt wurden, sind automatisch auch in der anderen sichtbar.

Da der Prozess in beiden Ansichten derselbe ist, wird in diesem Artikel die Tickets Planansicht als Beispiel verwendet.

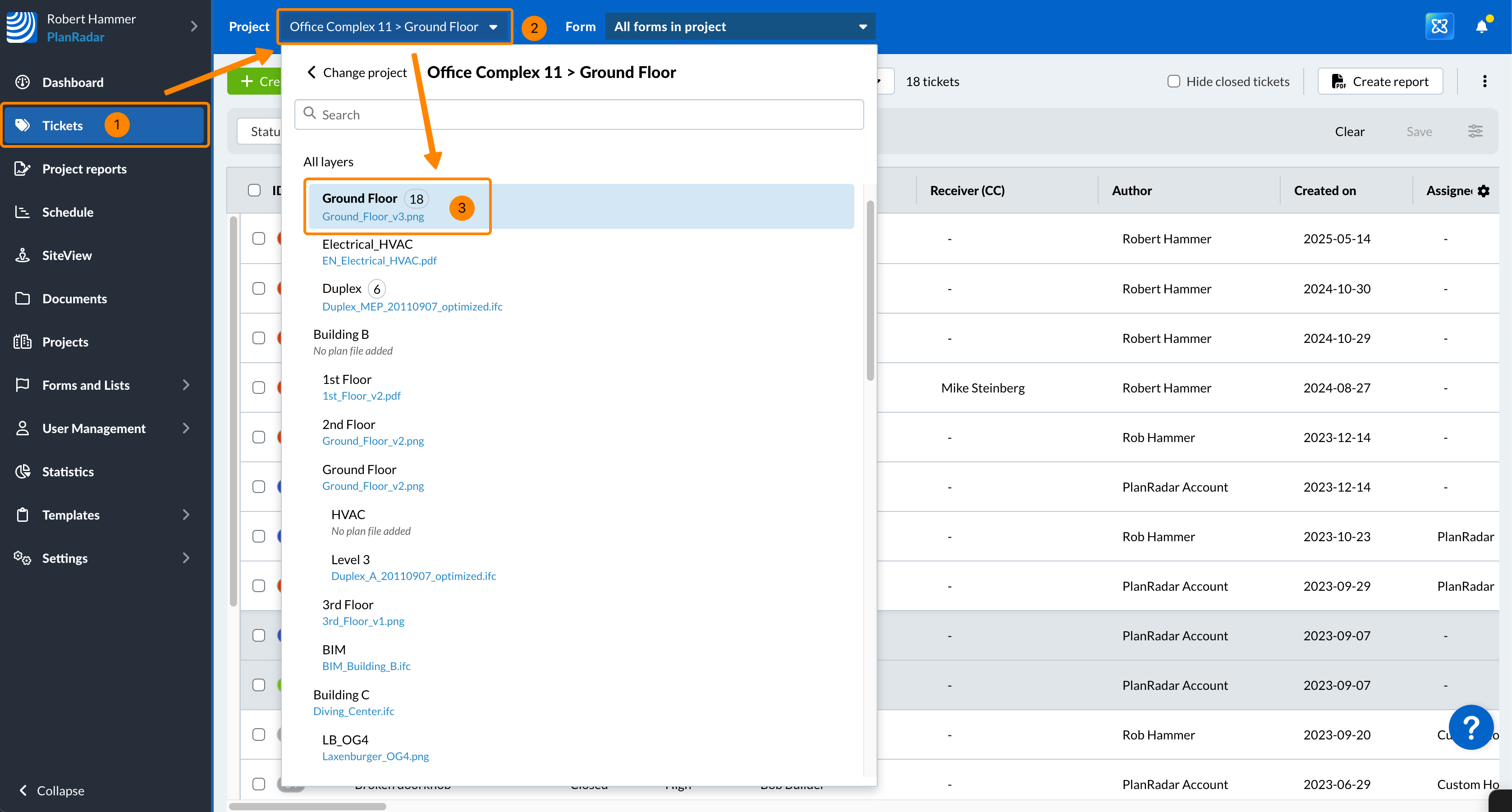

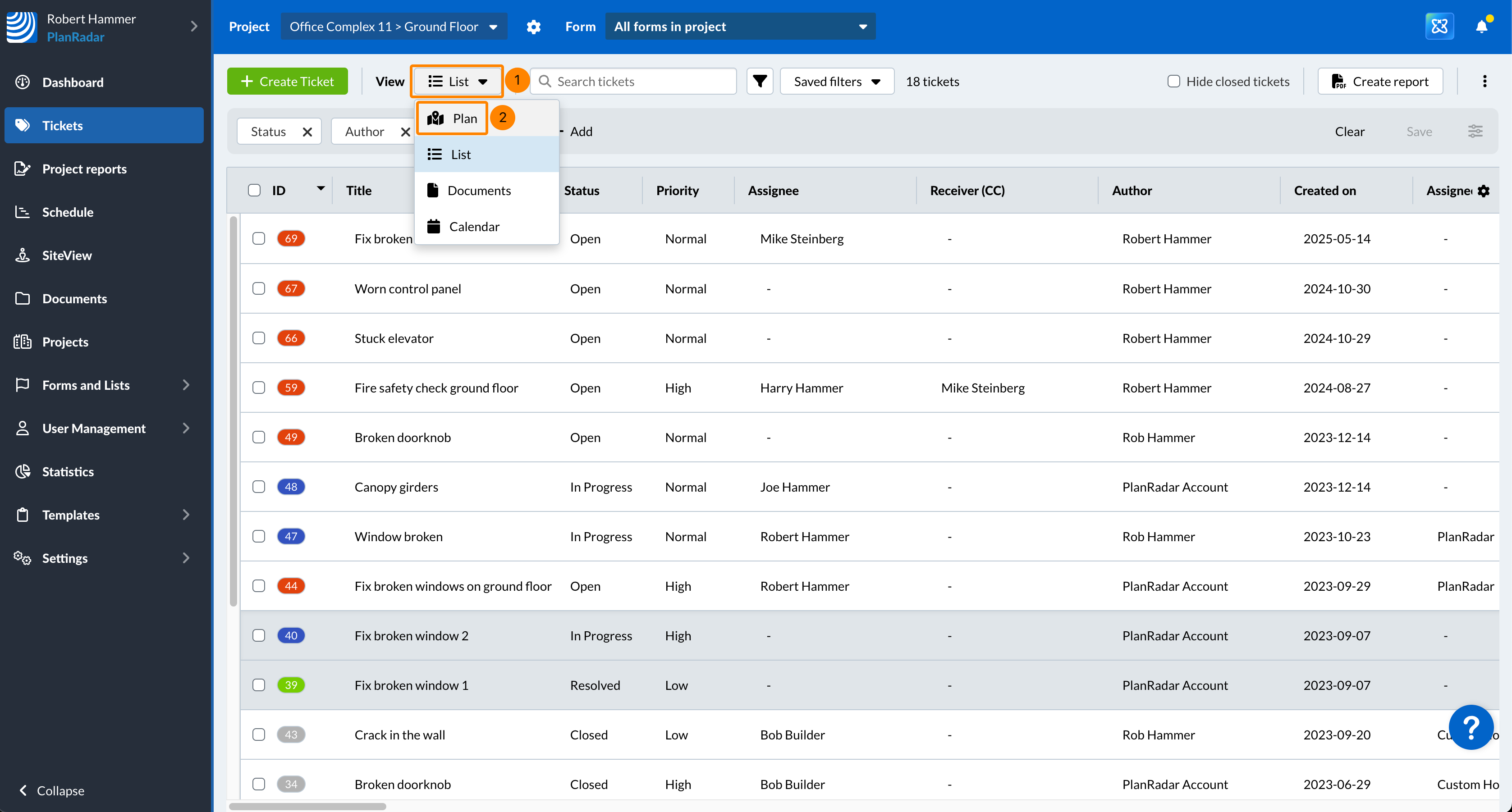

So rufen Sie die Tickets Planansicht auf:

  1. Klicken Sie auf Tickets
  2. Öffnen Sie das Projekt Menü
  3. Klicken Sie auf eine(n) Ebene/Plan z.B. Ground Floor
  4. In der Dropdown-Liste Ansicht wählen Sie Plan

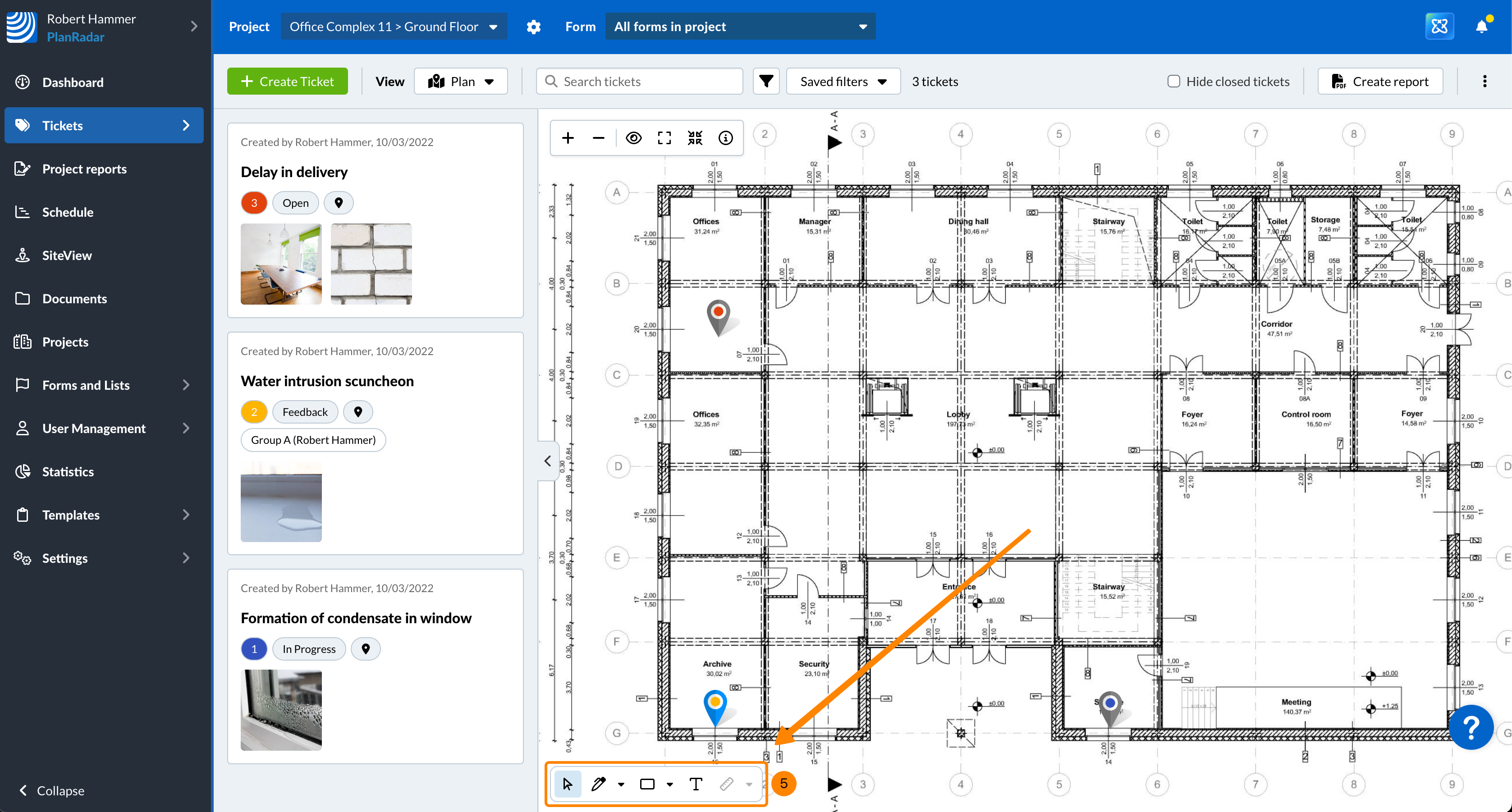

  5. Sie sehen die Tickets Planansicht mit der Planmarkup-Werkzeugleiste

Um mehr Platz für die Ansicht des Plans zu haben, können Sie auch Ticketliste ein-/ausblenden und Hauptmenü-Titel ein-/ausblenden.

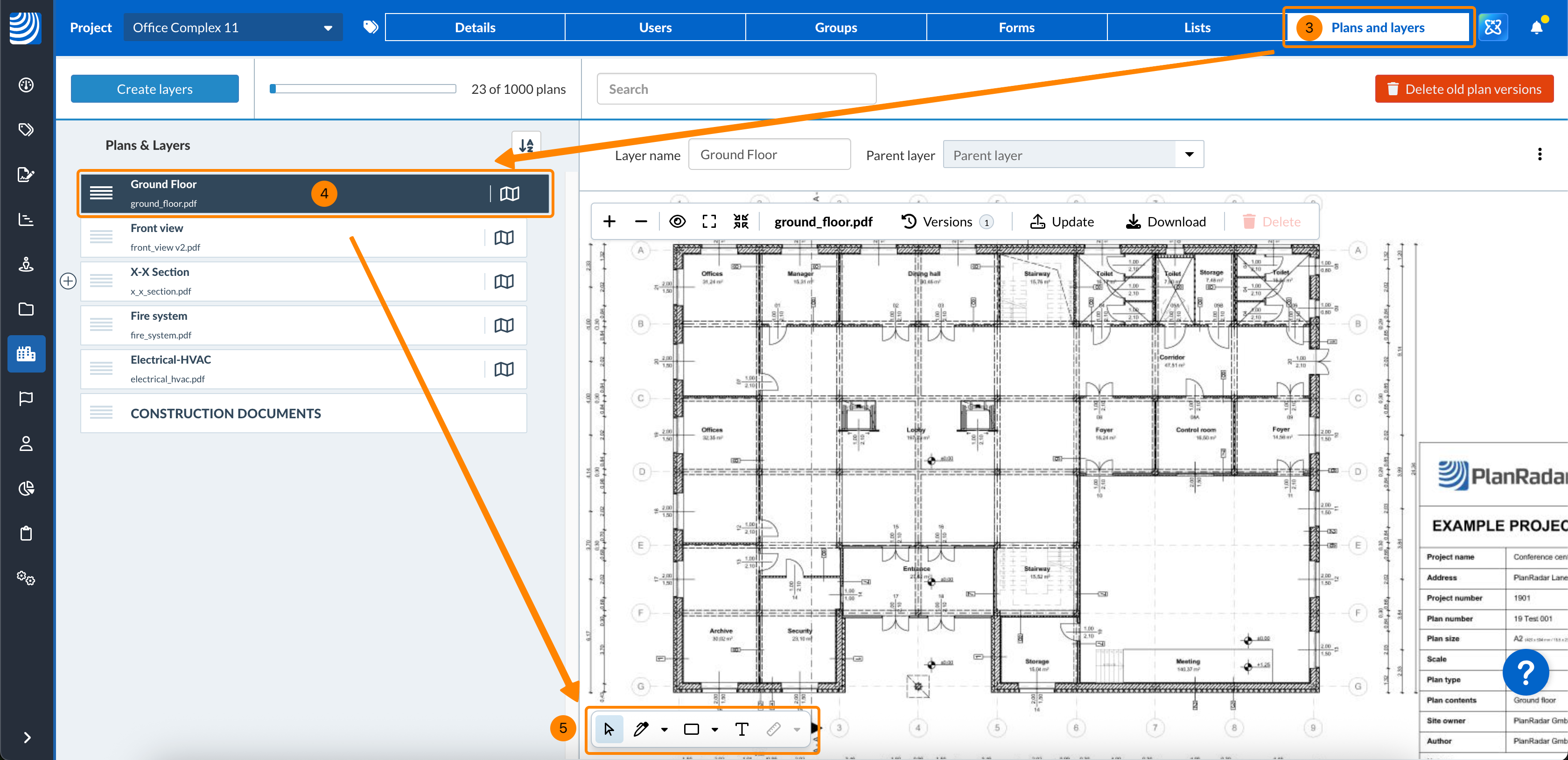

Um auf einen Plan in 'Pläne und Ebenen' eines Projekts zuzugreifen:

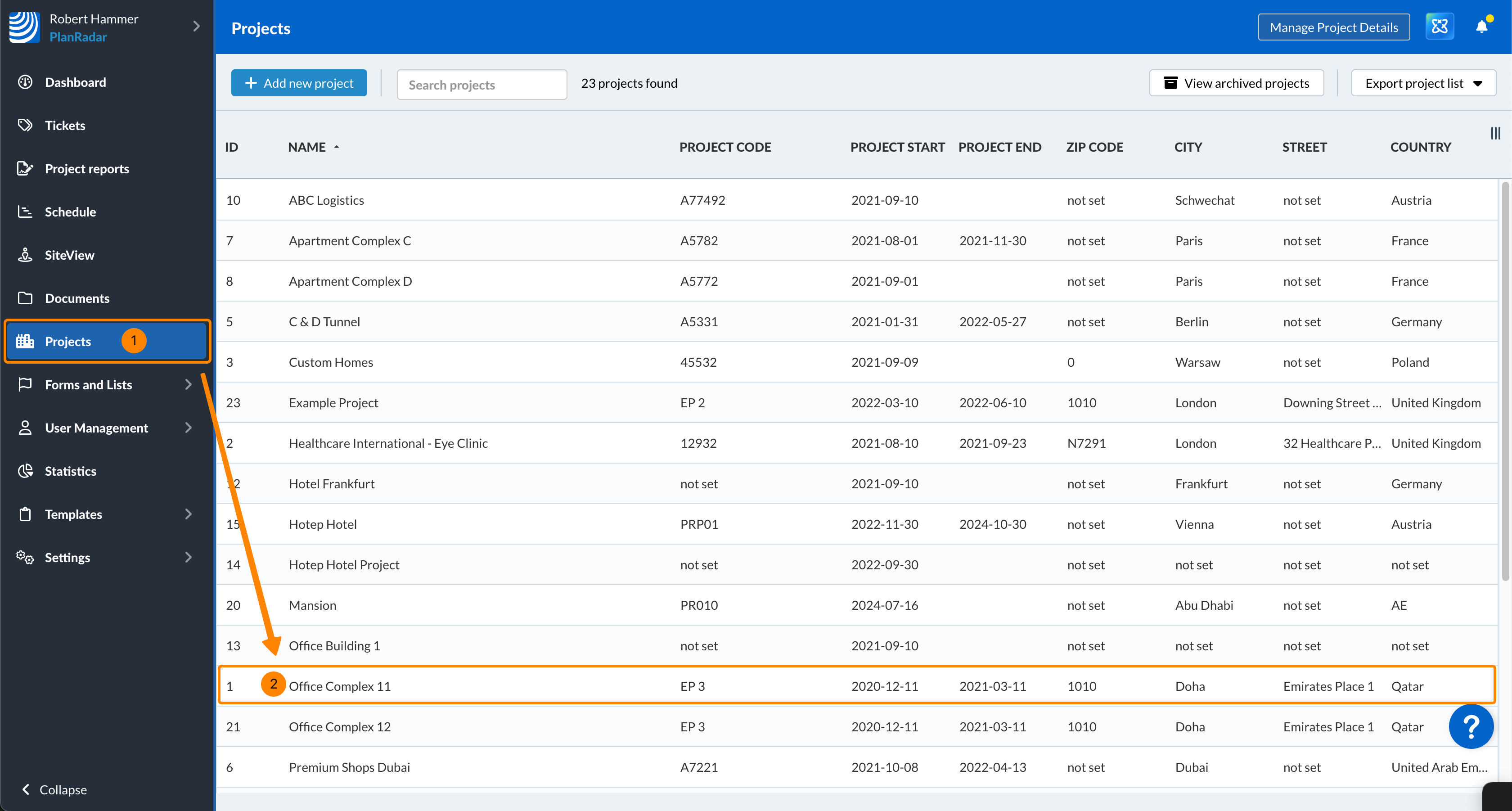

  1. Klicken Sie auf Projekte
  2. Klicken Sie auf das Projekt, um es zu öffnen
  3. Klicken Sie auf Pläne und Ebenen
  4. Klicken Sie auf eine(n) Ebene/Plan z.B. Ground Floor
  5. Sie sehen den Plan mit der Planmarkup-Werkzeugleiste

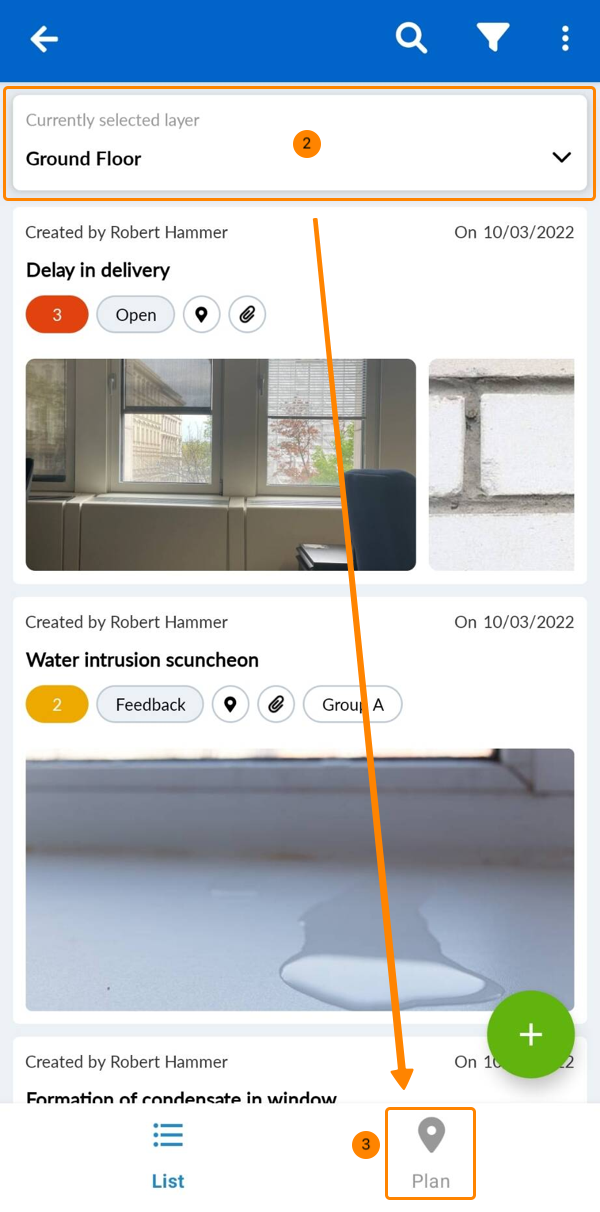

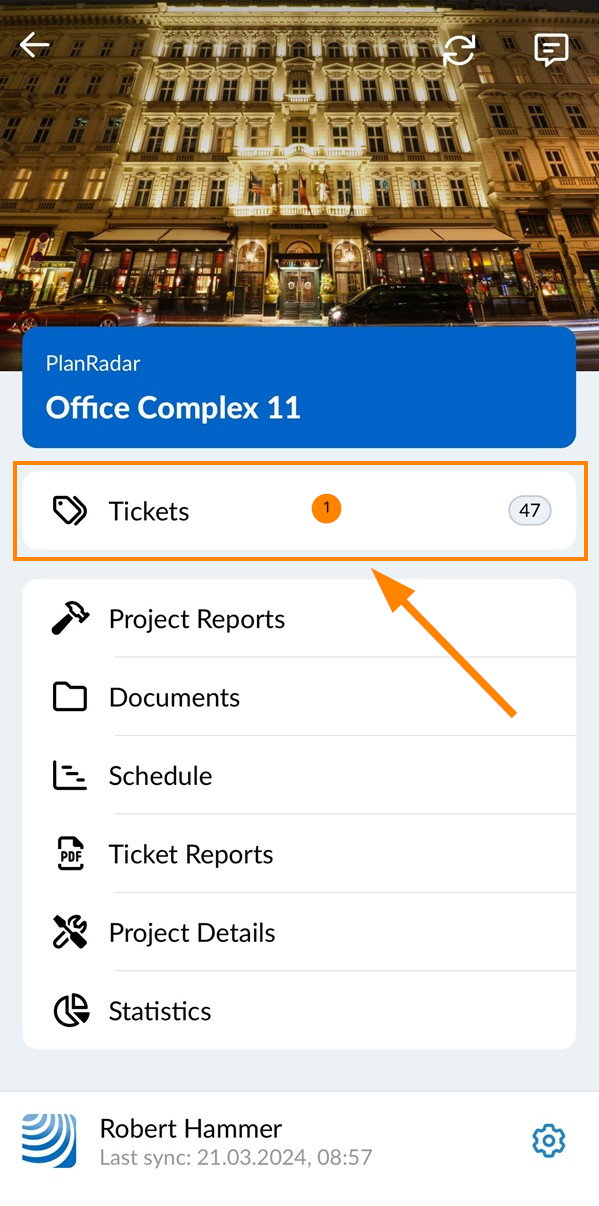

  1. Tippen Sie im Hauptmenü auf Tickets
  2. Wählen Sie eine Ebene, z.B. Ground Floor
    . Die Planansicht ist nicht verfügbar, wenn Alle Ebenen ausgewählt ist.
  3. Tippen Sie auf Plan

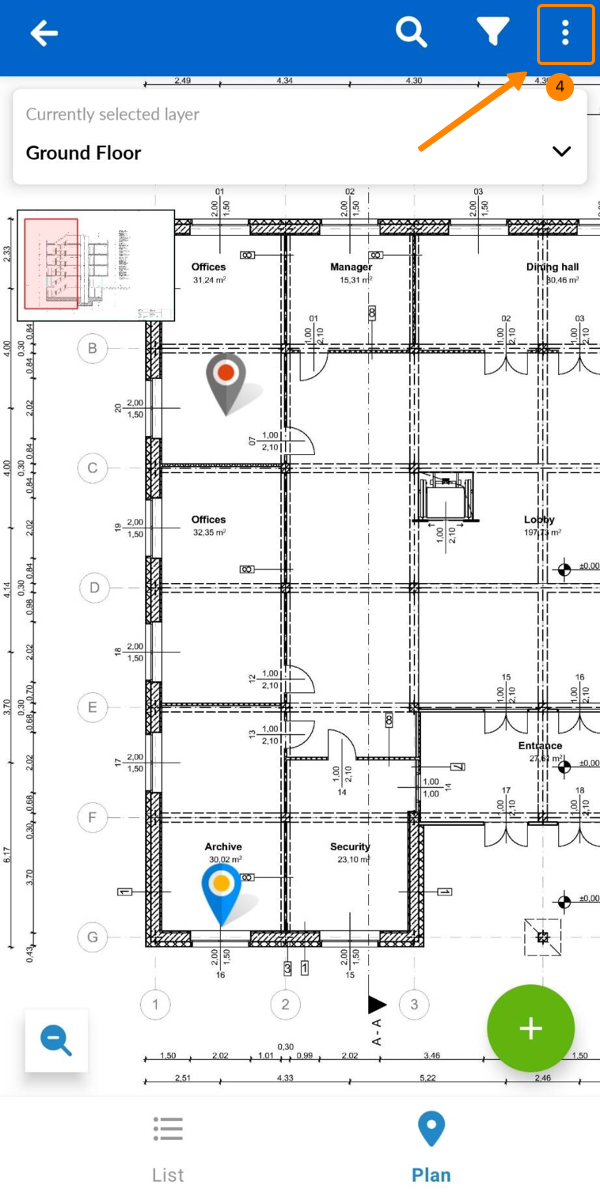

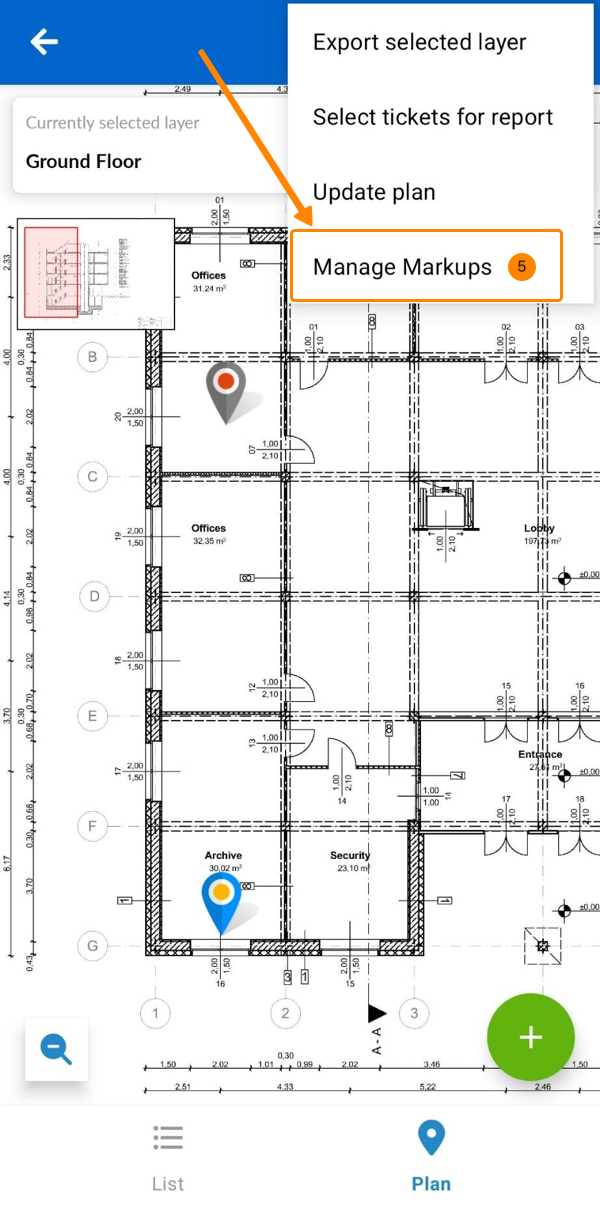

  4. Öffnen Sie das Mehr Menü
  5. Tippen Sie auf Markup verwalten

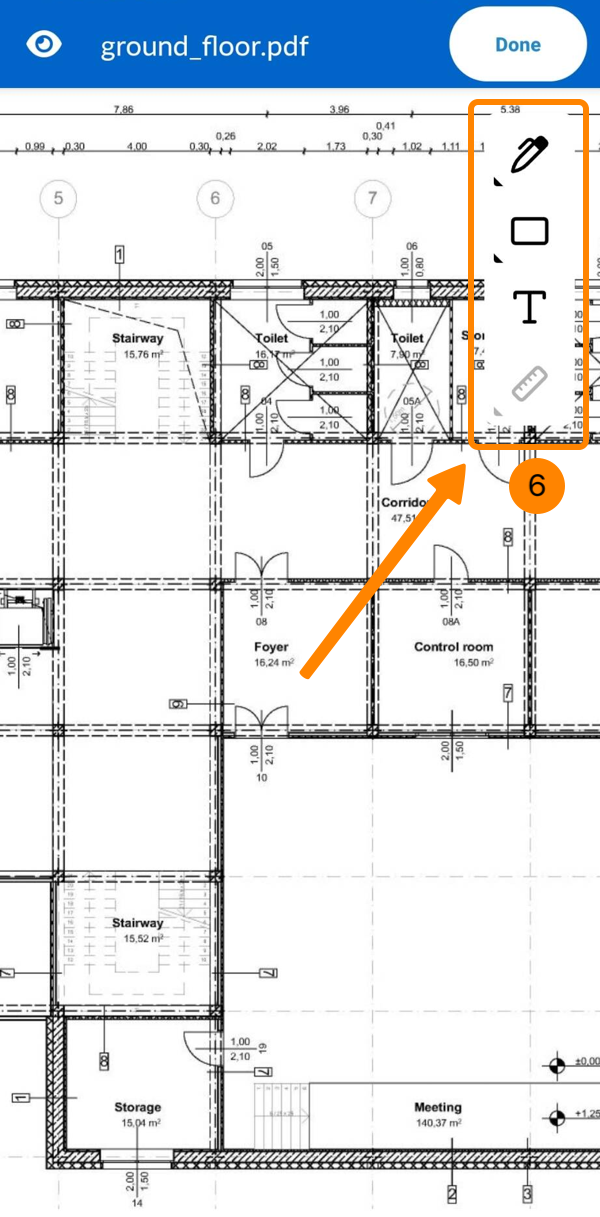

  6. Sie sehen die Planansicht mit der Planmarkup-Werkzeugleiste

Markup-Werkzeuge (nach Typ)

Es gibt verschiedene Markup-Werkzeuge, die in den folgenden Menüs nach Markup-Typen gruppiert sind:

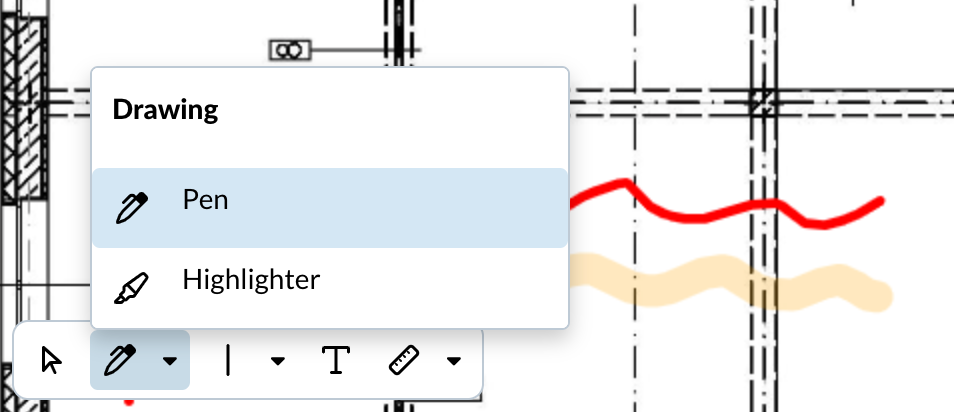

Zeichnung

Zu den Freihandzeichnungen gehören die Werkzeuge Stift und Highlighter Markup. Sie funktionieren auf die gleiche Weise, wobei der Textmarker standardmäßig dicker und transparent ist.

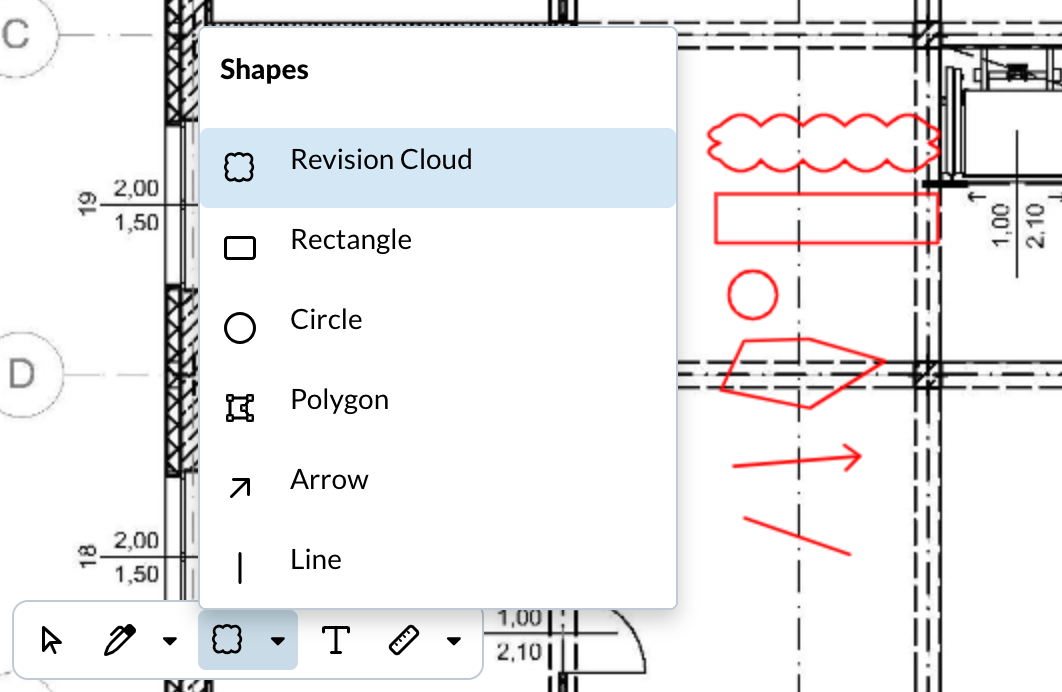

Formen

Zu den Formen gehören die Werkzeuge Revisionswolke, Rechteck, Kreis, Polygon, Pfeil und Linie Markup.

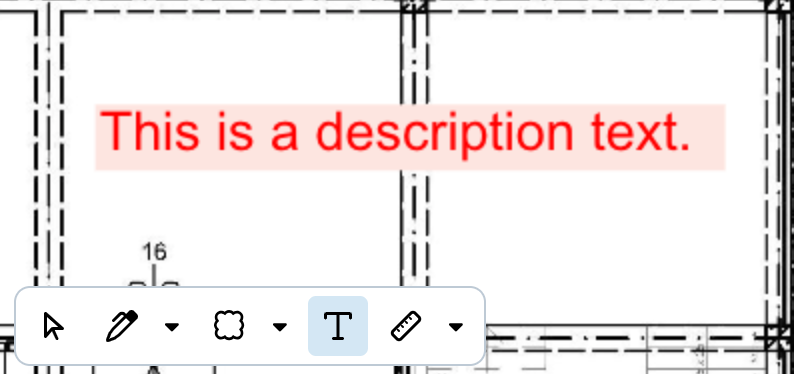

Text

Mit dem Text Markup-Werkzeug können Sie schriftliche Notizen direkt auf dem Plan hinzufügen.

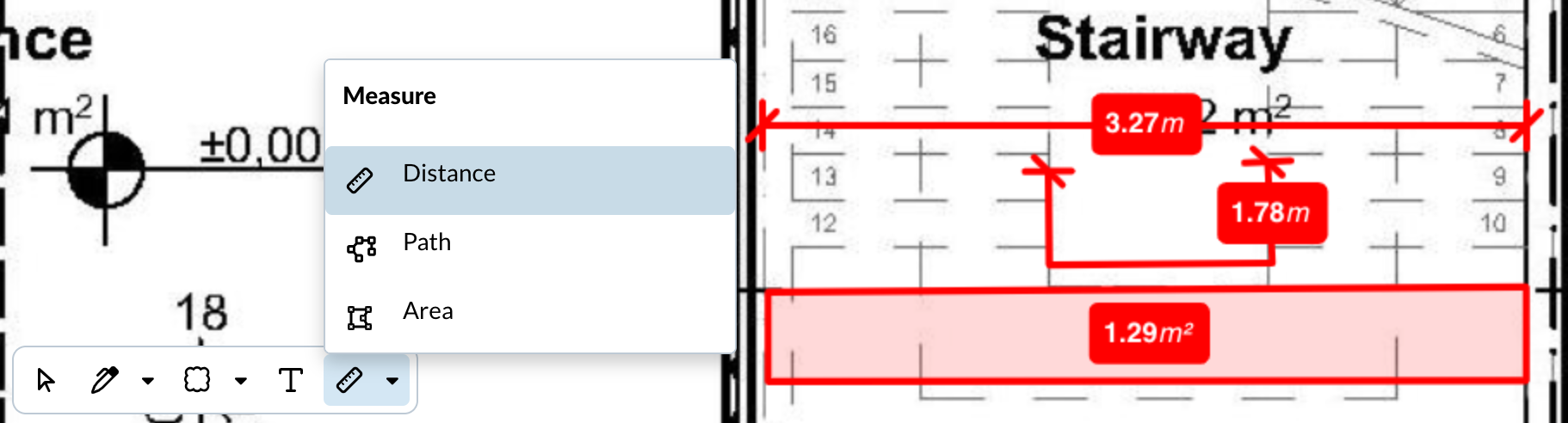

Messungen

Zu den Abmessungen gehören die Markup-WerkzeugeEntfernung, Pfad und Fläche .

  • Entfernung misst die geradlinige Entfernung zwischen zwei Punkten in Metern.
  • Path misst die Gesamtlänge zwischen mehreren Punkten in Metern.
  • Die Fläche misst die eingeschlossene Fläche in Quadratmetern.

Die Abmessungen sind erst verfügbar, nach dem Kalibrieren des Maßstabs eines Plans.

Markup erstellen

Erstellen eines Markups

Wenn Sie ein neues Markup erstellen, erbt es automatisch die Formatierungseinstellungen des letzten Markup desselben Markup-Werkzeugs. Auf diese Weise können Sie schnell mehrere Markups mit einheitlicher Formatierung hinzufügen.

Alle neuen Markups sind standardmäßig privat.

Markups sind auf einer Planversion gespeichert. Wenn eine neue Version des Plans hochgeladen wird, sind alle Markups, die auf der vorherigen Version gemacht wurden, nicht mehr sichtbar. Siehe auch Pläne aktualisieren.

Um eine Markup zu erstellen:

  1. Wählen Sie ein Markup-Werkzeug aus der Werkzeugleiste.
  2. Markup platzieren oder zeichnen auf dem Plan.
  3. Sobald Sie das Markup platziert haben, wird es automatisch gespeichert und im Bearbeitungsmodus angezeigt.

Dann können Sie ein Markup bearbeiten, um es z.B. zu veröffentlichen oder dasAussehens eines Markups anpassen, wie unten beschrieben anpassen.

Markup platzieren oder zeichnen

Die Schritte zum Platzieren oder Zeichnen eines Markups sind je nach Markup-Werkzeug leicht unterschiedlich:

Stift und Textmarker:

  • Klicken/tippen und halten Sie, um mit dem Zeichnen zu beginnen.
  • Lassen Sie los zum Abschließen

Textfelder, Formen (außer Polygon) und Entfernungsabmessungen:

  • Klicken/tippen und halten Sie, um den ersten Punkt oder die erste Ecke zu platzieren.
  • Lassen Sie los, um den zweiten Punkt oder die zweite Ecke zu platzieren.
  • Für Textfelder: Geben Sie den Text ein und klicken/tippen Sie außerhalb des Textfeldes.

Polygonformen und Flächenabmessungen:

  • Klicken/tippen Sie, um jeden Punkt zu platzieren.
  • Klicken/tippen Sie erneut auf den Startpunkt, um die Form zu abschließen.

Pfadabmessungen:

  • Klicken/tippen Sie, um jeden Punkt zu platzieren.
  • Doppelklicken/tippen Sie auf den letzten Punkt oder drücken Sie Enter, zum Abschließen.

Markups auf dem Plan anzeigen/ausblenden

Standardmäßig sehen Sie alle Markups, die Sie erstellt haben oder die öffentlich sind:

Sie können Markups ein-/ausblenden nach:

  • Markup-Sichtbarkeit:
    • Privat
    • Öffentlich
  • Markup-Typ:
    • Abmessungen
    • Zeichnungen
    • Formen
    • Texte

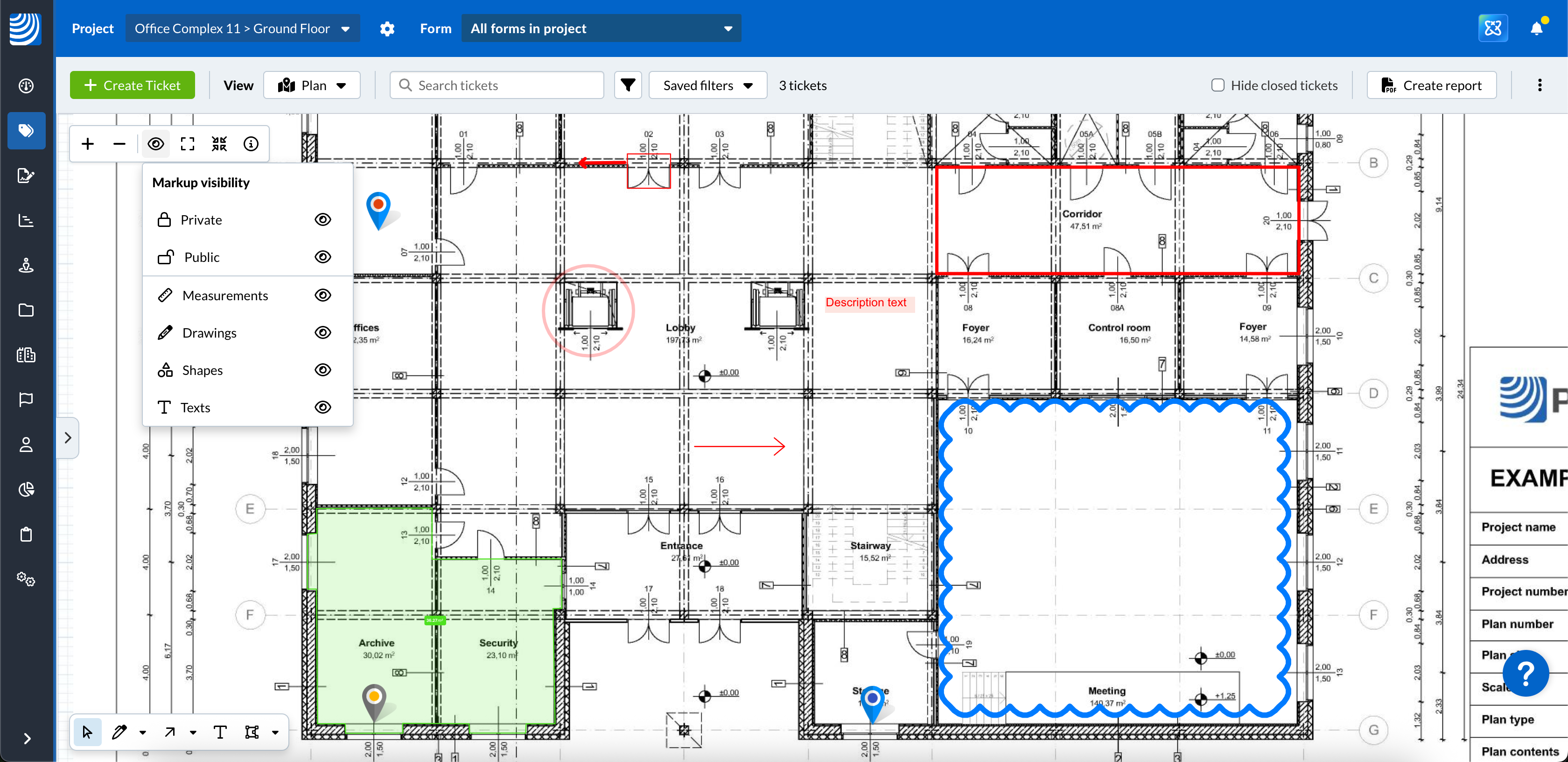

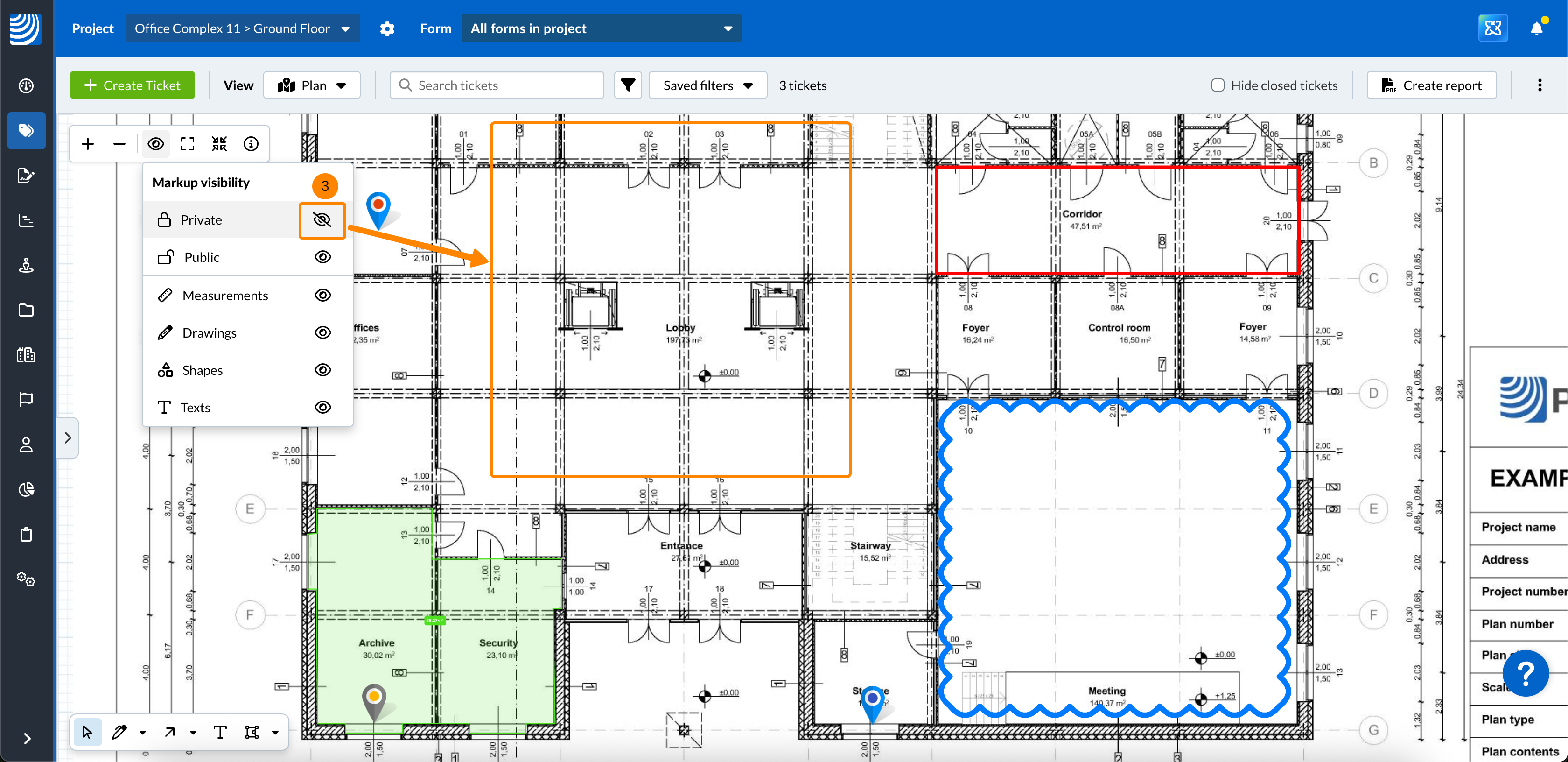

Um Markups nach Typ oder Sichtbarkeit auszublenden:

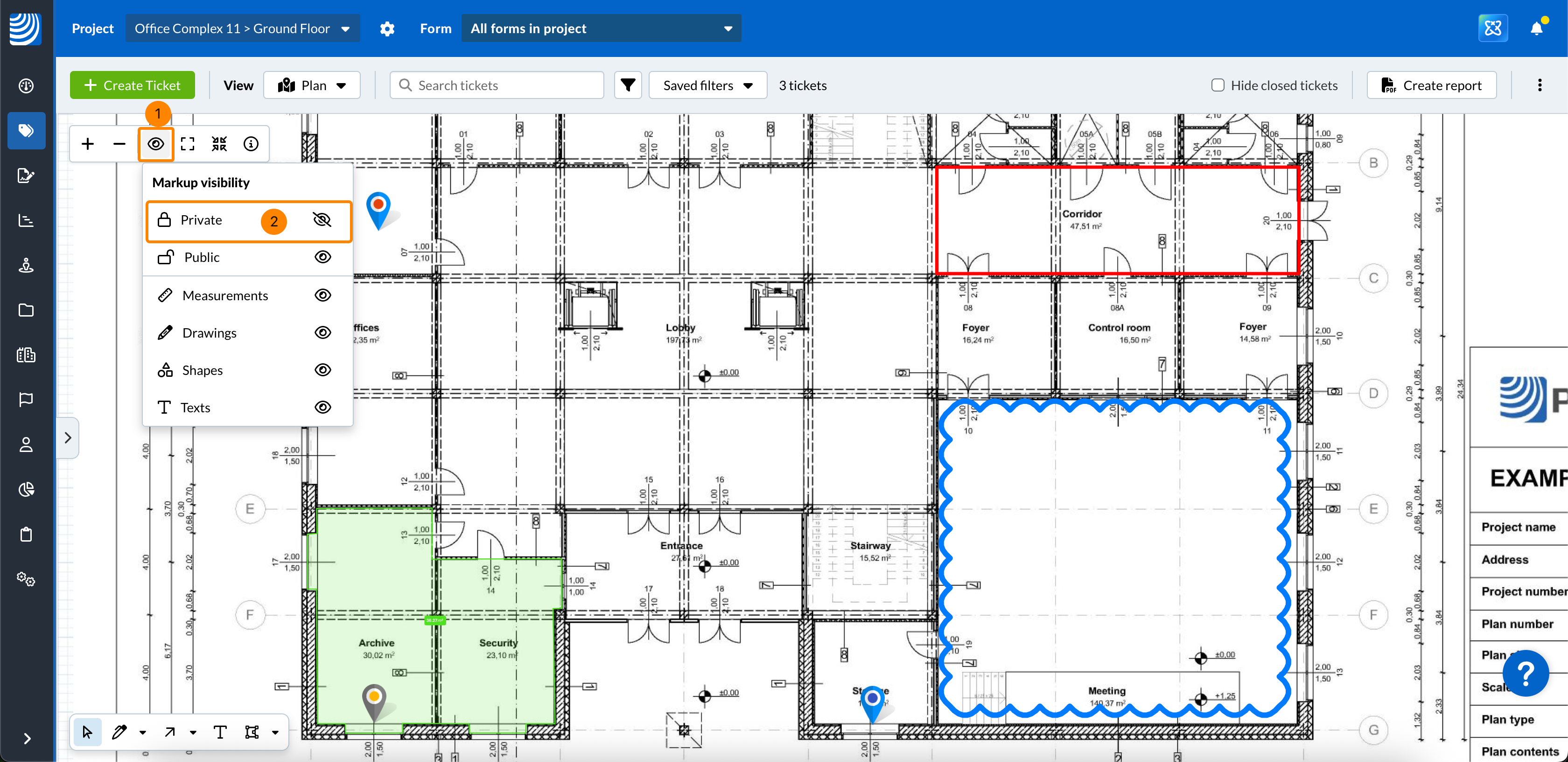

  1. Klicken Sie auf das Augen Symbol
  2. Klicken Sie z.B. auf Privat, um alle privaten Markup auszublenden.
  3. Das Symbol mit dem durchgestrichenen Auge zeigt an, welche Markups auf dem Plan ausgeblendet sind.

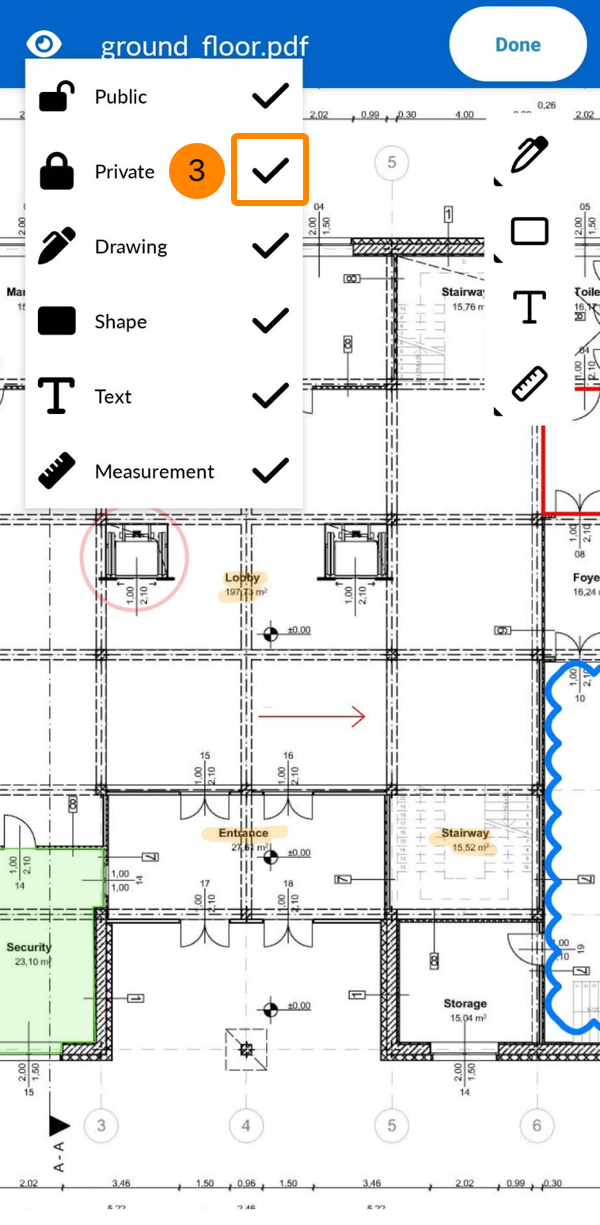

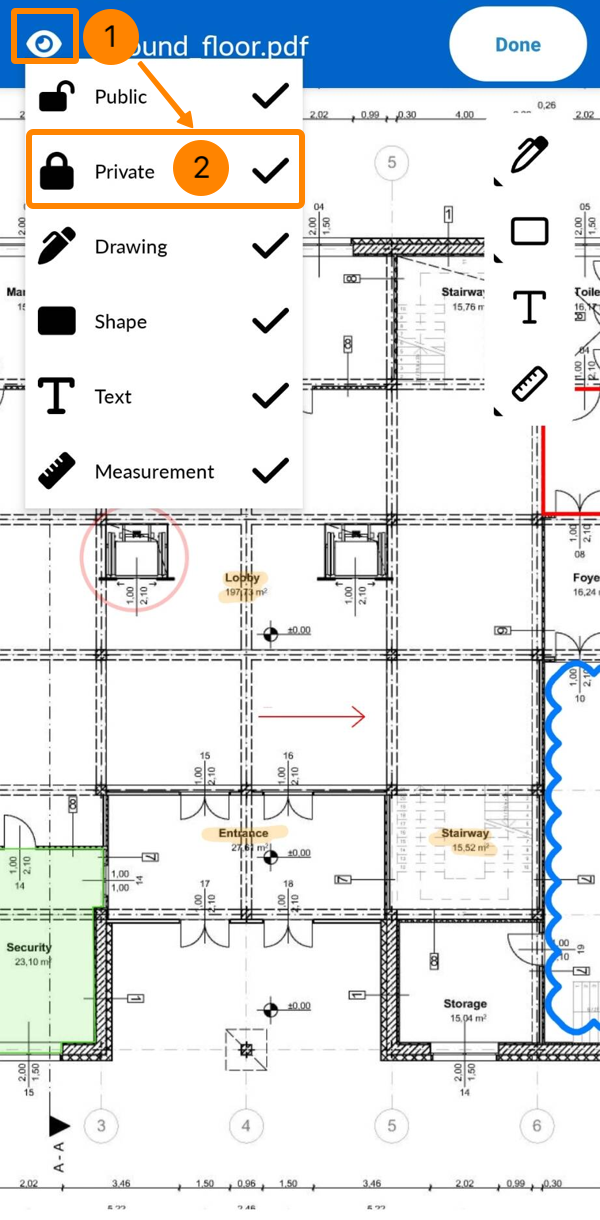

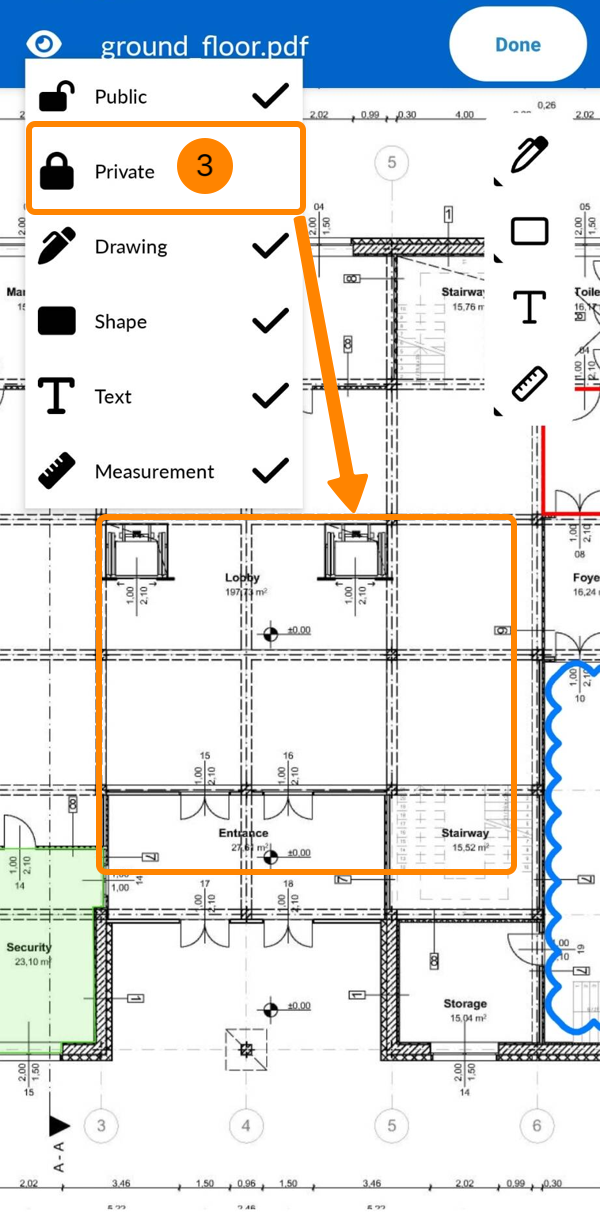

  1. Tippen Sie auf das Auge Symbol
  2. Tippen Sie z.B. auf Privat, um alle privaten Markups auszublenden.
  3. Das fehlende ✔ zeigt an, welche Markups auf dem Plan versteckt sind.

Um Markups nach Typ oder Sichtbarkeit anzuzeigen:

  1. Klicken Sie auf das Augen Symbol
  2. Klicken Sie z.B. auf Privat, um alle privaten Markups wieder anzuzeigen.
  3. Das Augen Symbol zeigt an, welche Markups auf dem Plan angezeigt werden.
  1. Tippen Sie auf das Augen Symbol
  2. Tippen Sie z.B. auf Privat, um alle privaten Markups wieder anzuzeigen.
  3. Das ✔ zeigt an, welche Markups auf dem Plan angezeigt werden.

Bearbeiten eines Markups

Die Auswahl eines Markups ist der erste Schritt für alle folgenden Anweisungen.
Neue Markups werden automatisch ausgewählt, so dass Sie sie sofort bearbeiten können.

Auswählen eines Markups

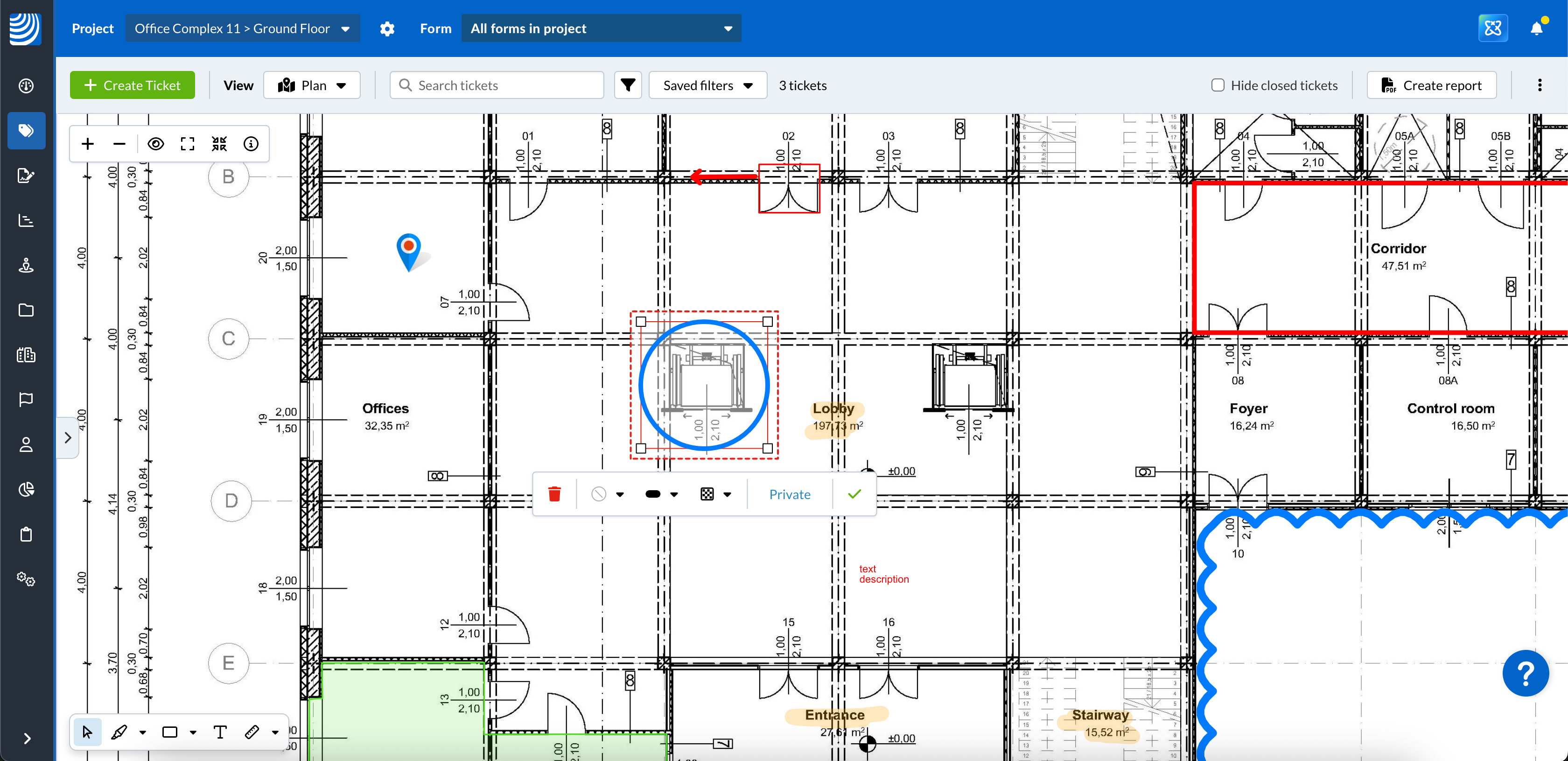

Um eine Markup auszuwählen:

  1. Klicken Sie auf das Markup
  2. Die ausgewählte Markup ist durch einen roten gepunkteten Rahmen gekennzeichnet

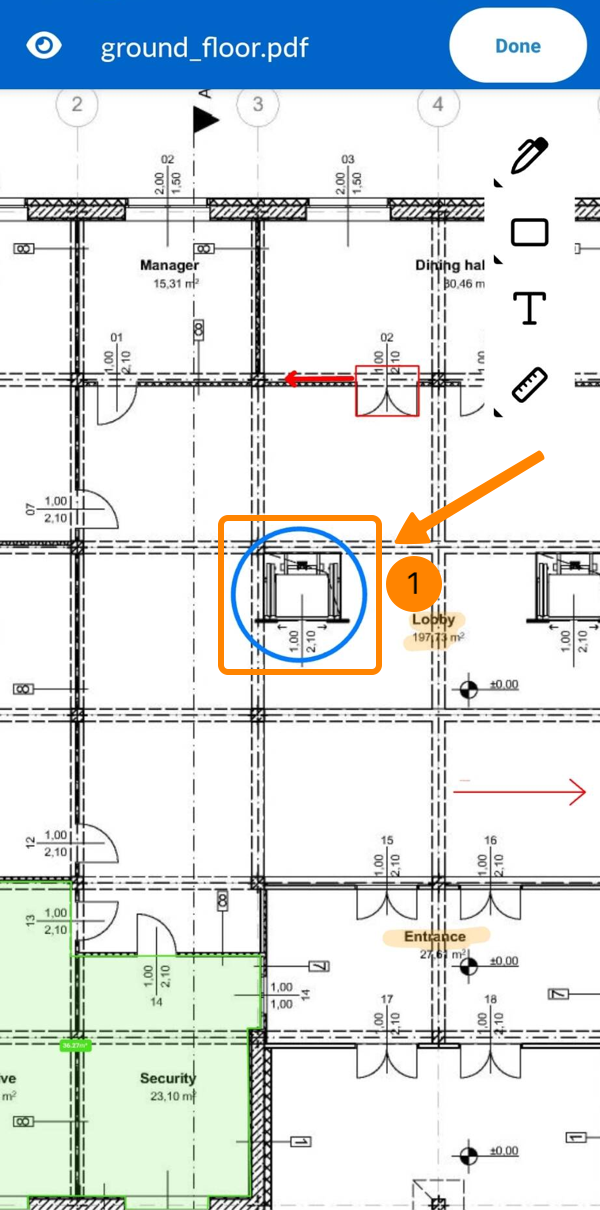

  1. Tippen Sie auf das Markup
  2. Die ausgewählte Markup ist durch einen roten gepunkteten Rahmen gekennzeichnet

Sie müssen auf die Linie oder den gefüllten Bereich eines Markups klicken/tippen. Wenn Sie z.B. in ein Rechteck Markup ohne Hintergrundfarbe klicken/tippen, wird es nicht ausgewählt.

Sichtbarkeit ändern (öffentlich/privat)

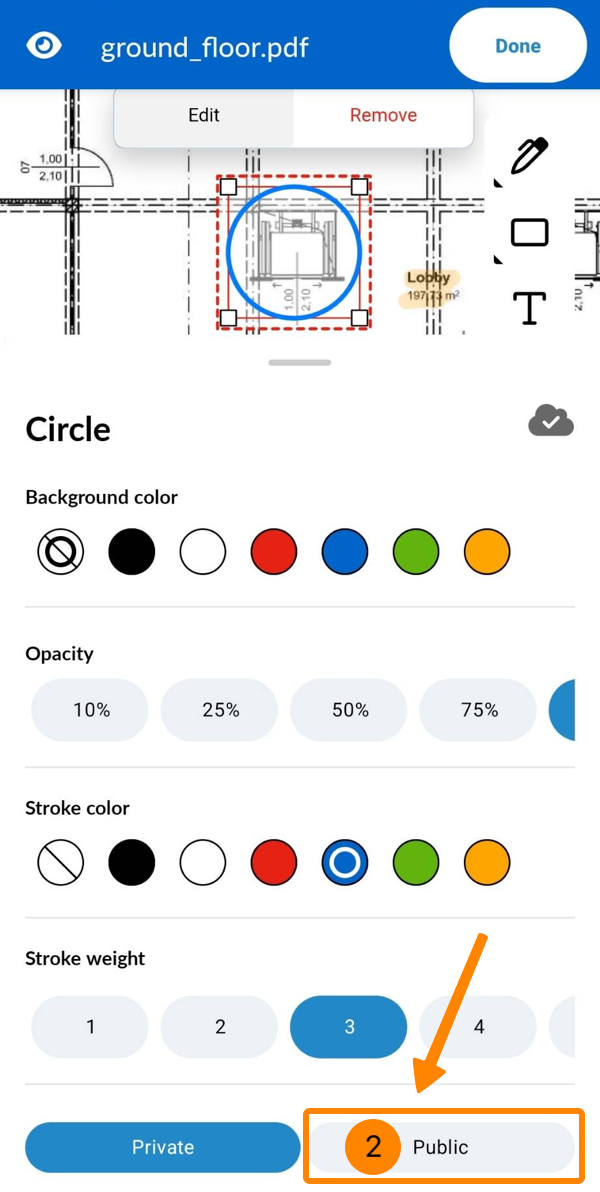

Um eine Markup öffentlich und für jeden sichtbar zu machen:

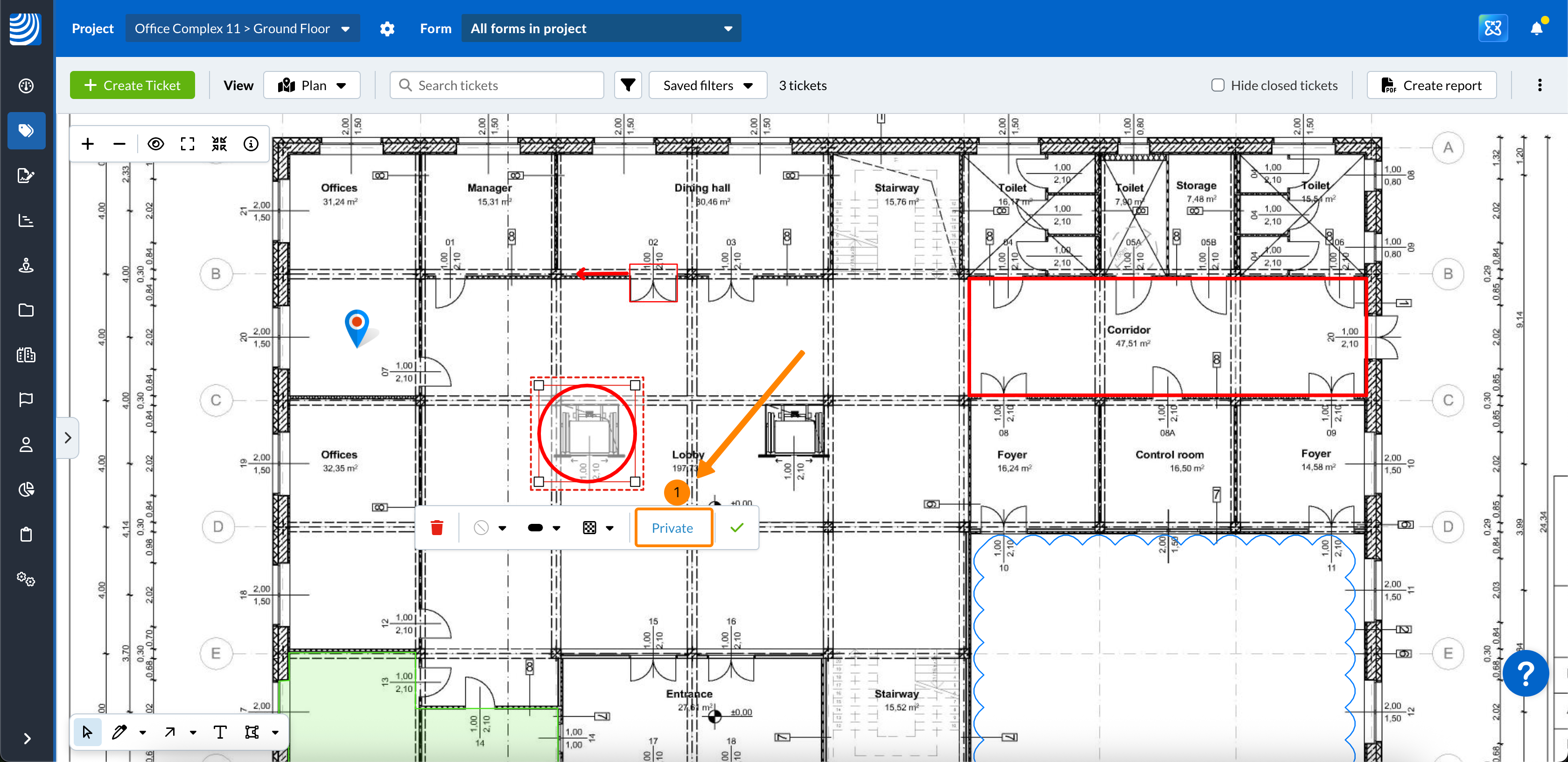

  1. Klicken Sie auf Privat (Der Button zeigt immer die aktuelle Sichtbarkeitseinstellung an.)

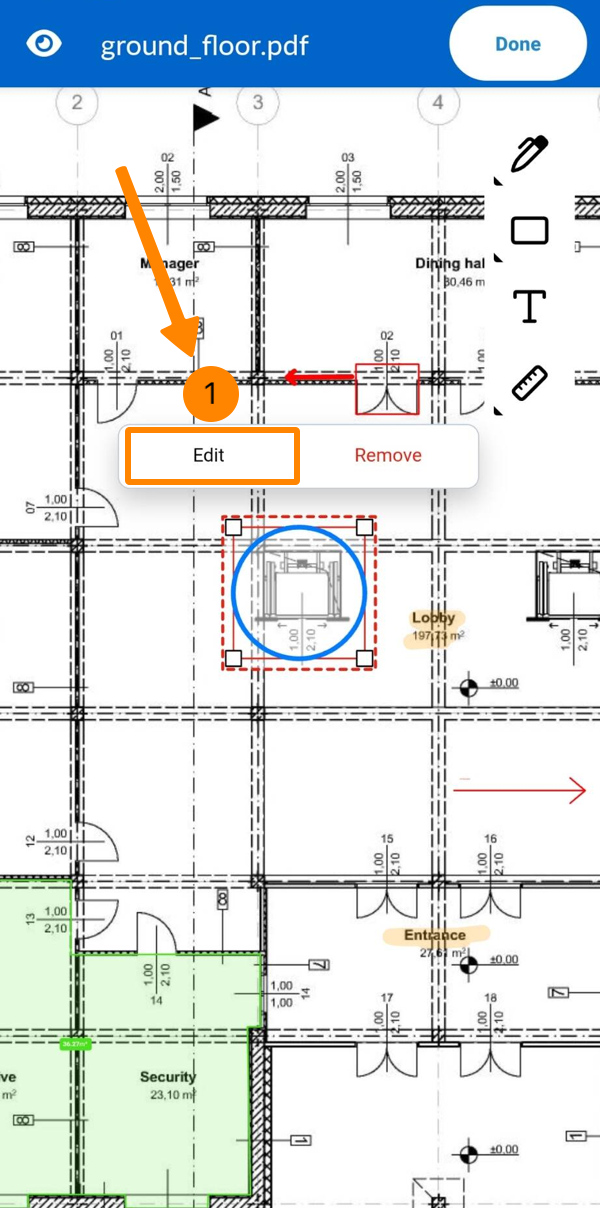

  1. Tippen Sie auf Bearbeiten
  2. Tippen Sie auf Öffentlich

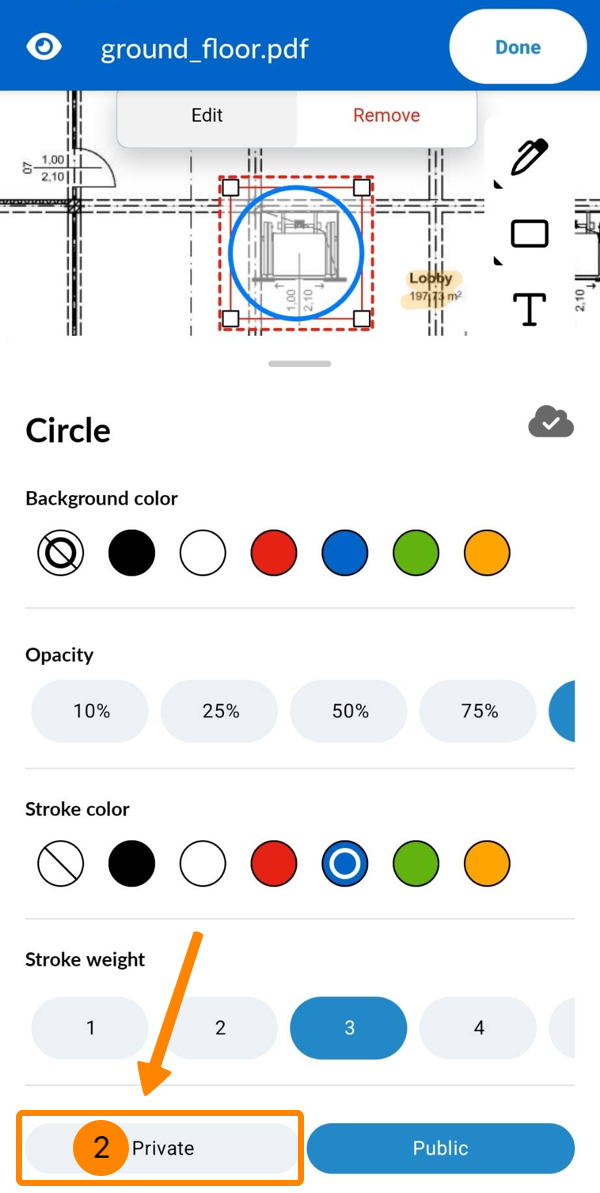

Um eine Markup privat und nur für Sie sichtbar zu machen:

  1. Klicken Sie auf Öffentlich (Der Button zeigt immer die aktuelle Sichtbarkeitseinstellung an.)

  1. Tippen Sie auf Bearbeiten
  2. Tippen Sie auf Privat

Verschieben eines Markup

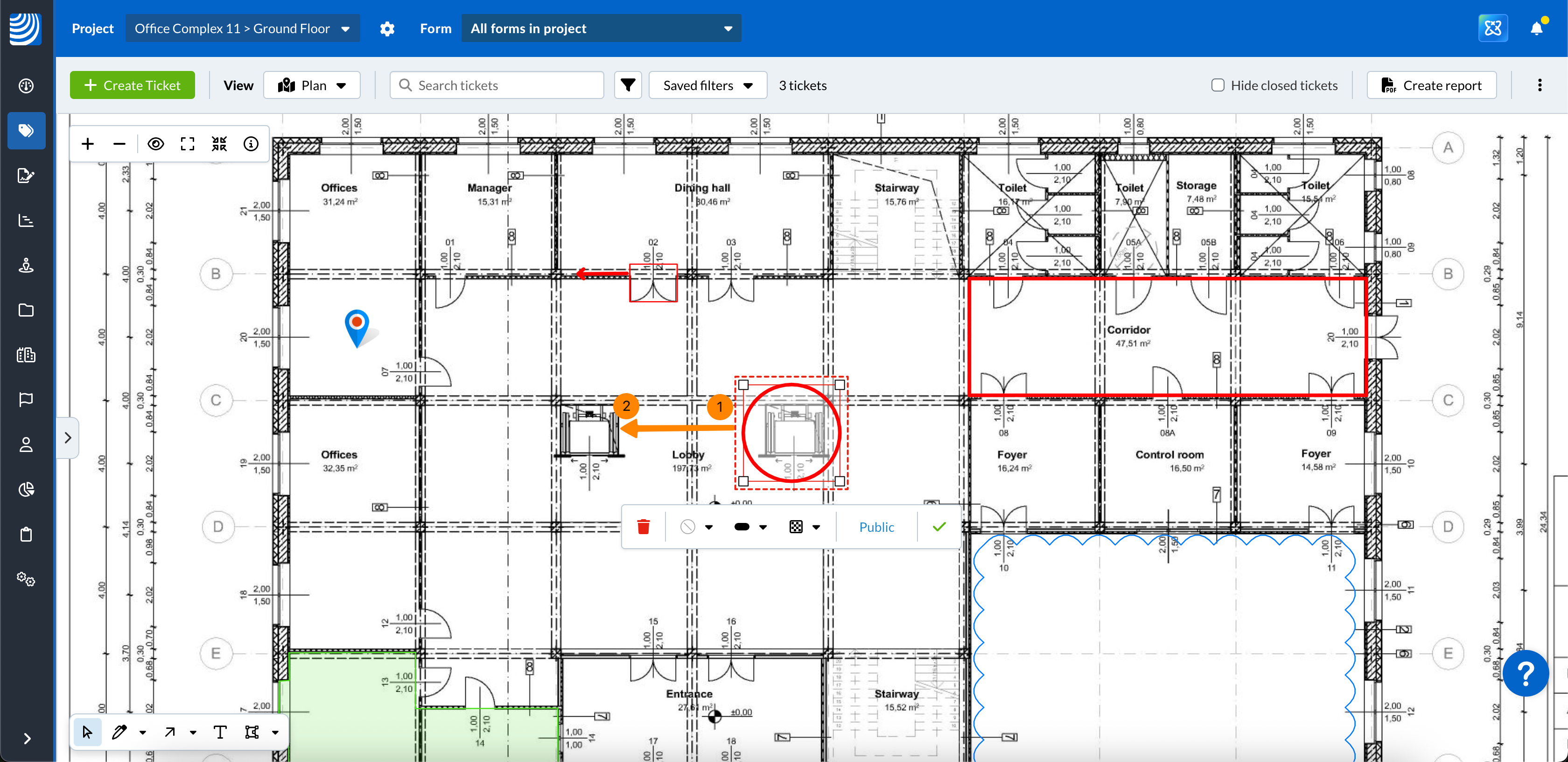

So verschieben Sie die Position eines Markups:

  1. Klicken Sie auf das ausgewählte Markup und halten Sie die Maustaste.
  2. Zur neuen Position bewegen und Maustaste loslassen.

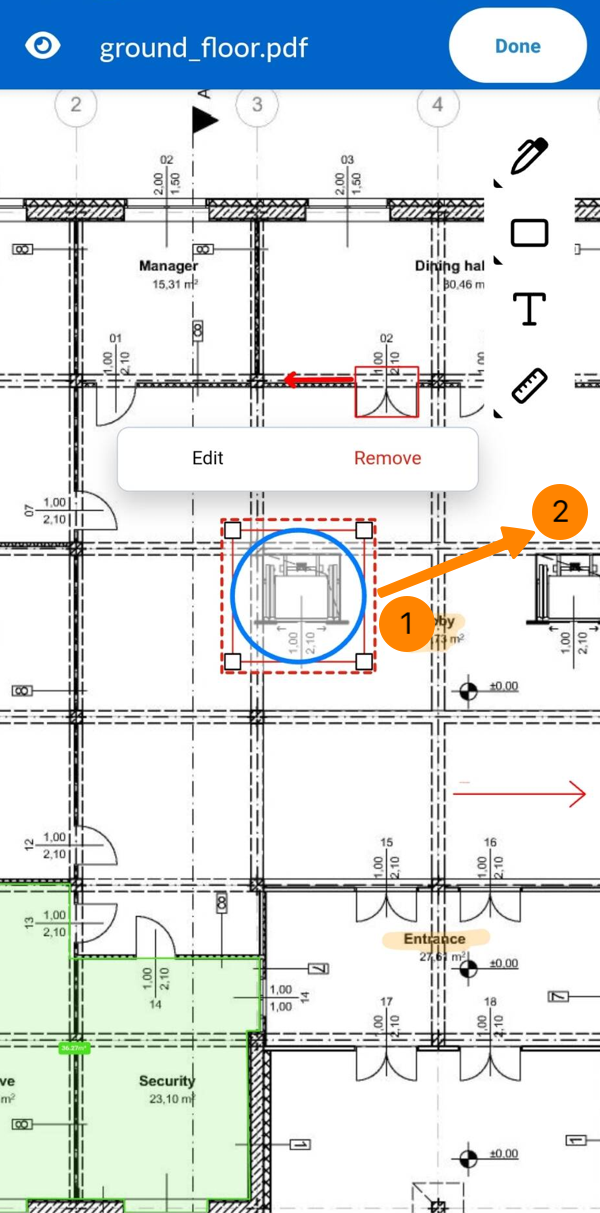

  1. Tippen und halten Sie das ausgewählte Markup
  2. Zur neuen Position bewegen und Maustaste loslassen.

Anpassen der Linie oder Form eines Markups

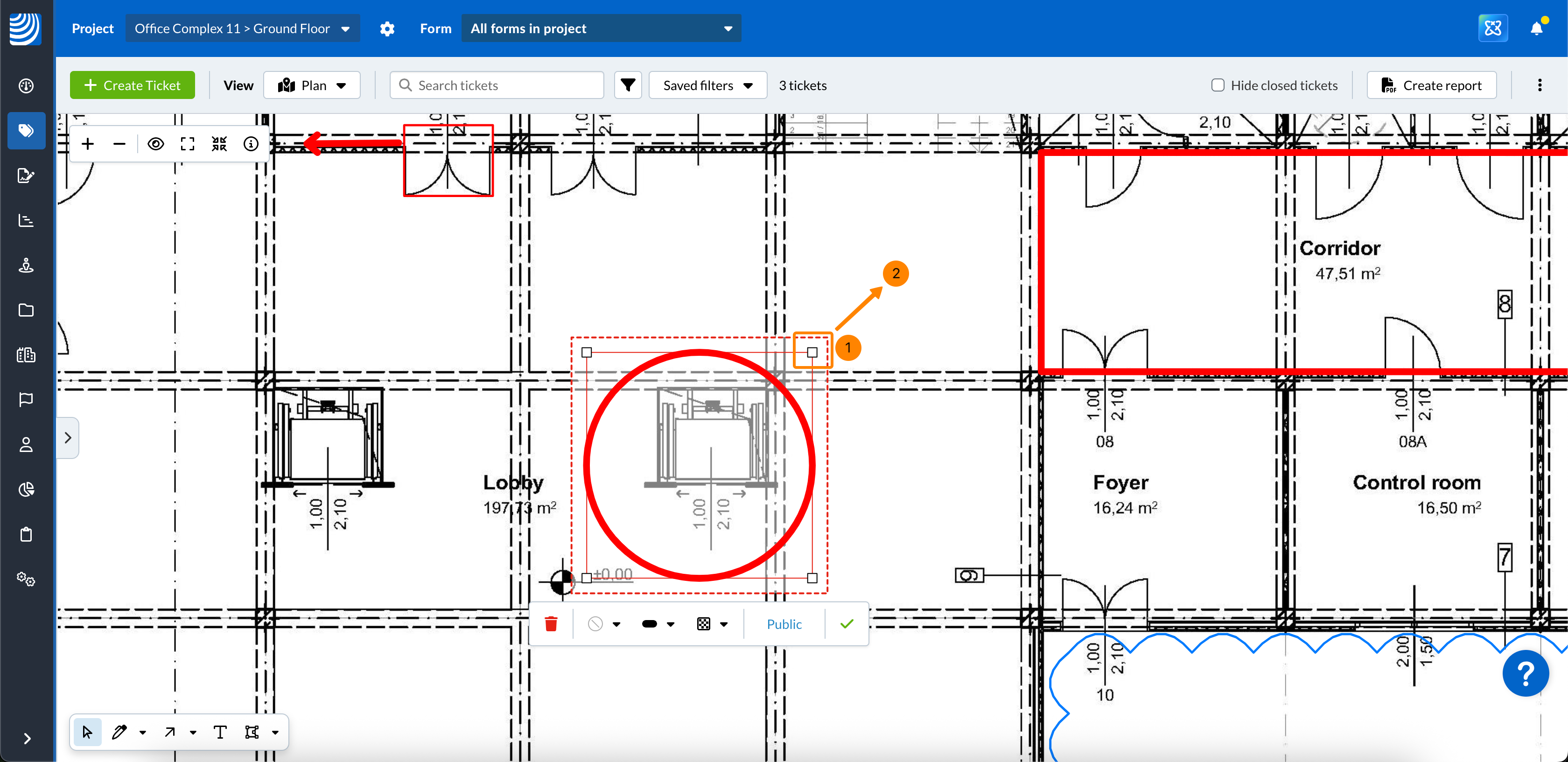

Zum Anpassen der Punkte einer Linie oder Form:

  1. Klicken Sie auf einen der Punkte und halten Sie die Maustaste.
  2. Zur neuen Position bewegen und Maustaste loslassen.

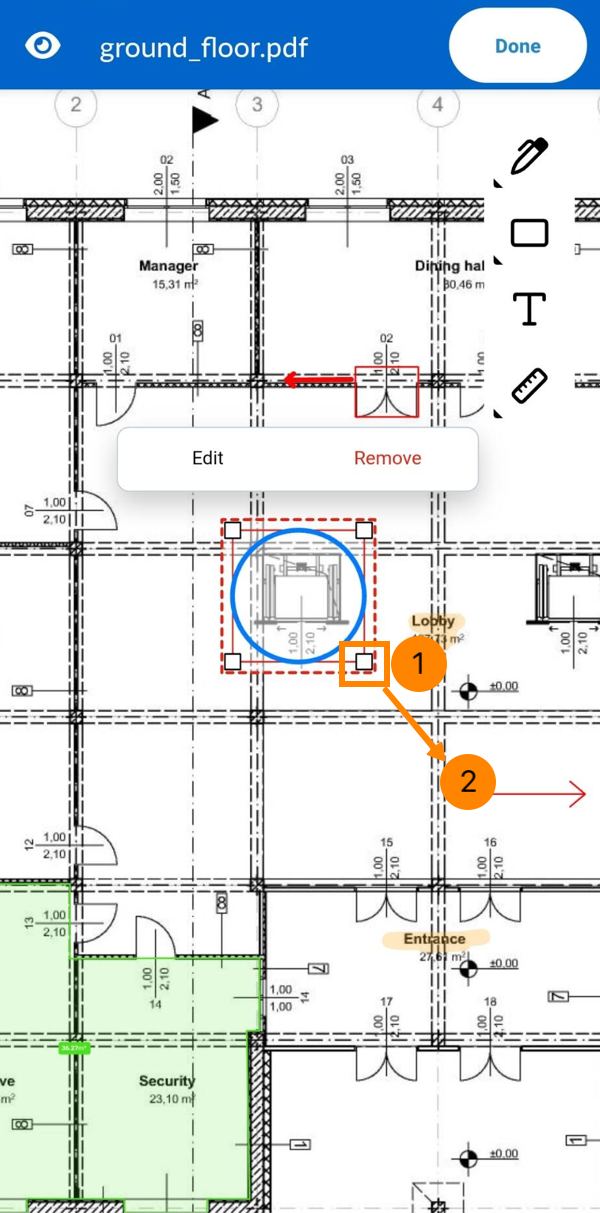

  1. Tippen und halten Sie einen der Punkte
  2. Zur neuen Position bewegen und Maustaste loslassen.

Löschen eines Markups

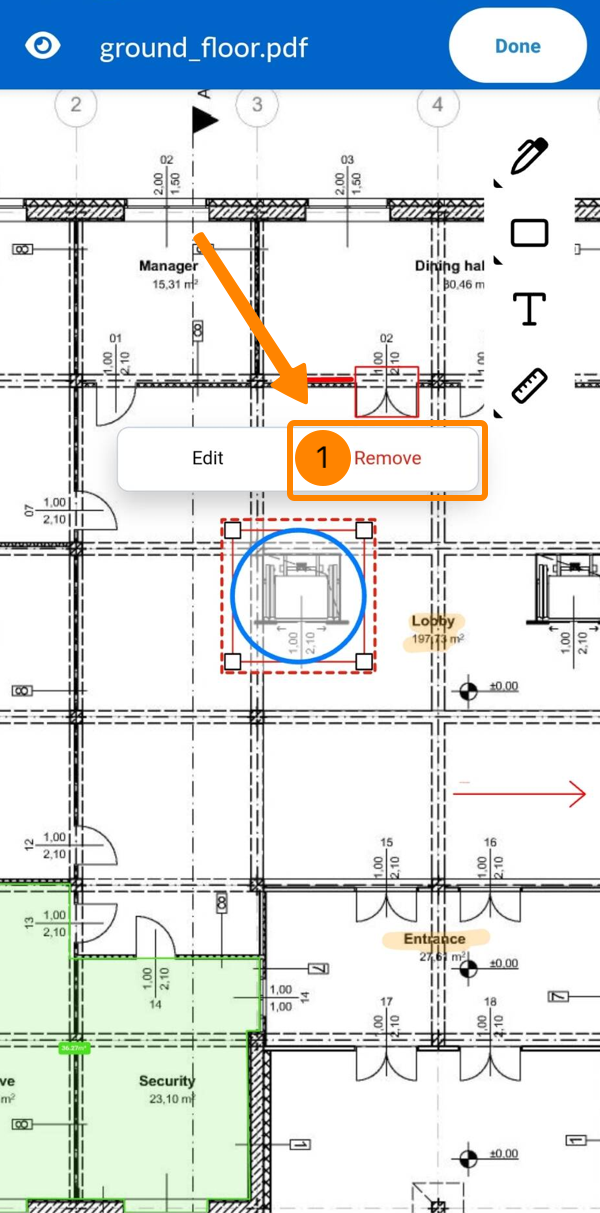

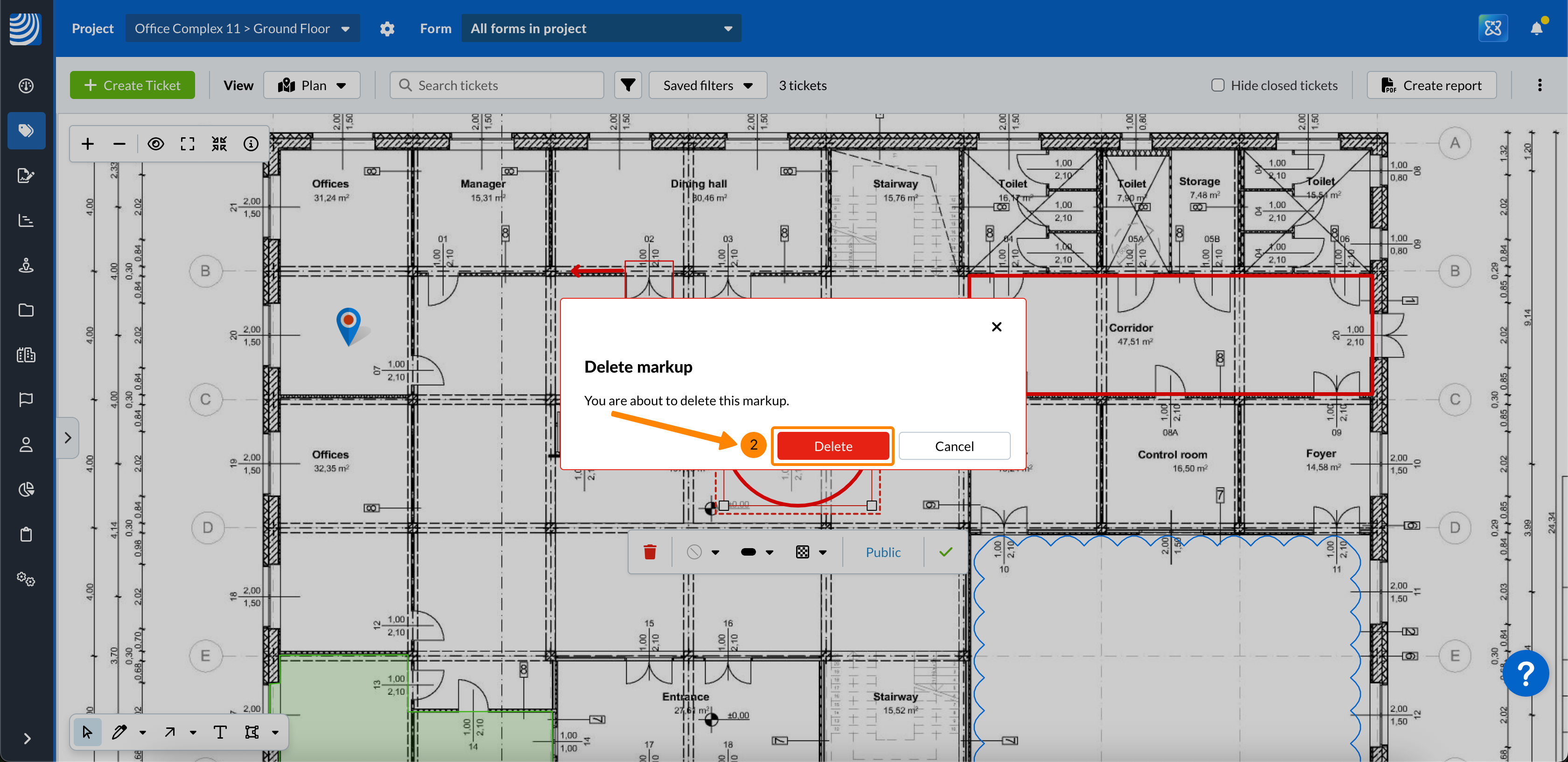

So löschen Sie eine Markup:

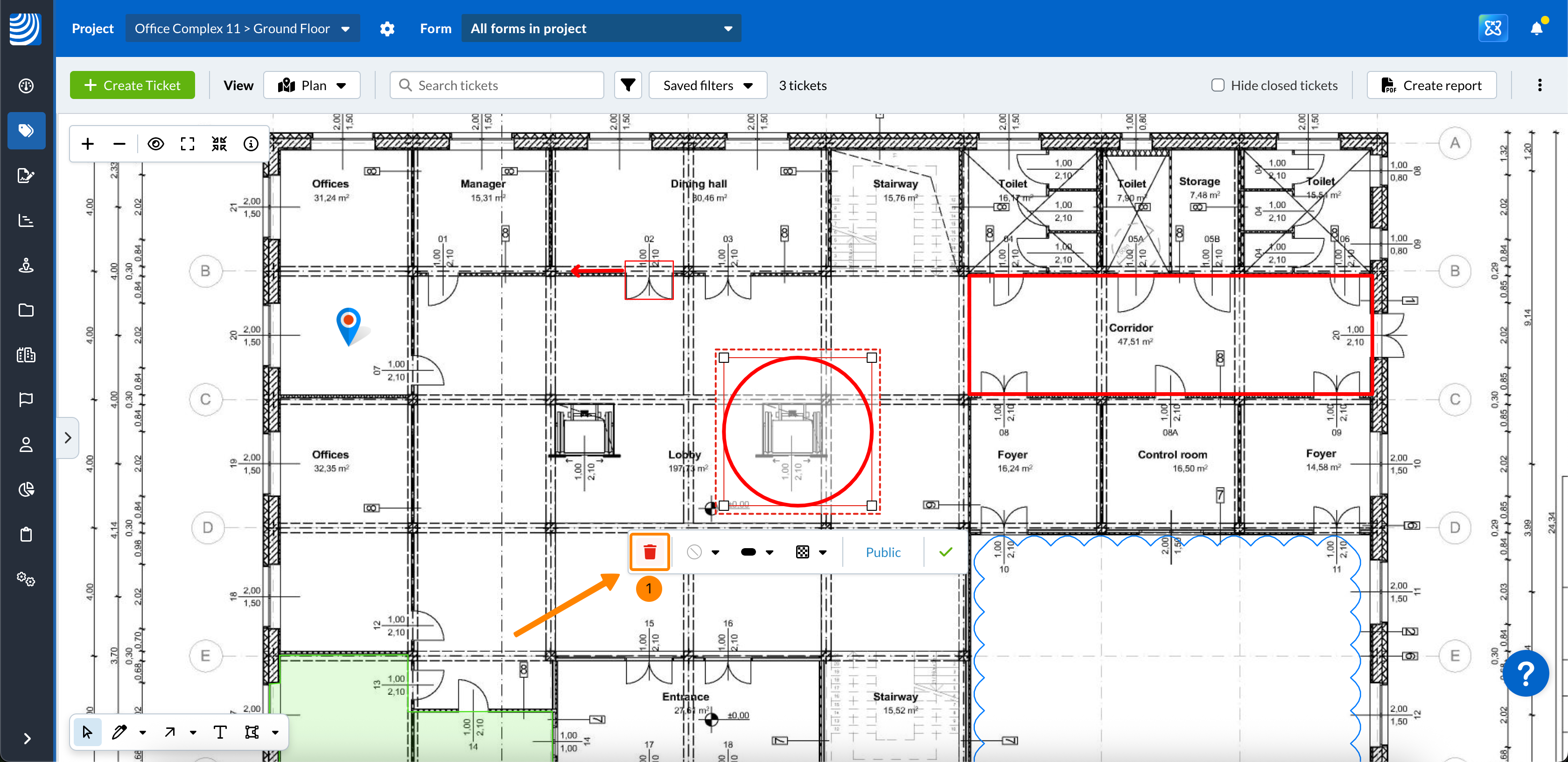

  1. Klicken Sie auf das Papierkorb Symbol
  2. Klicken Sie zur Bestätigung auf Löschen

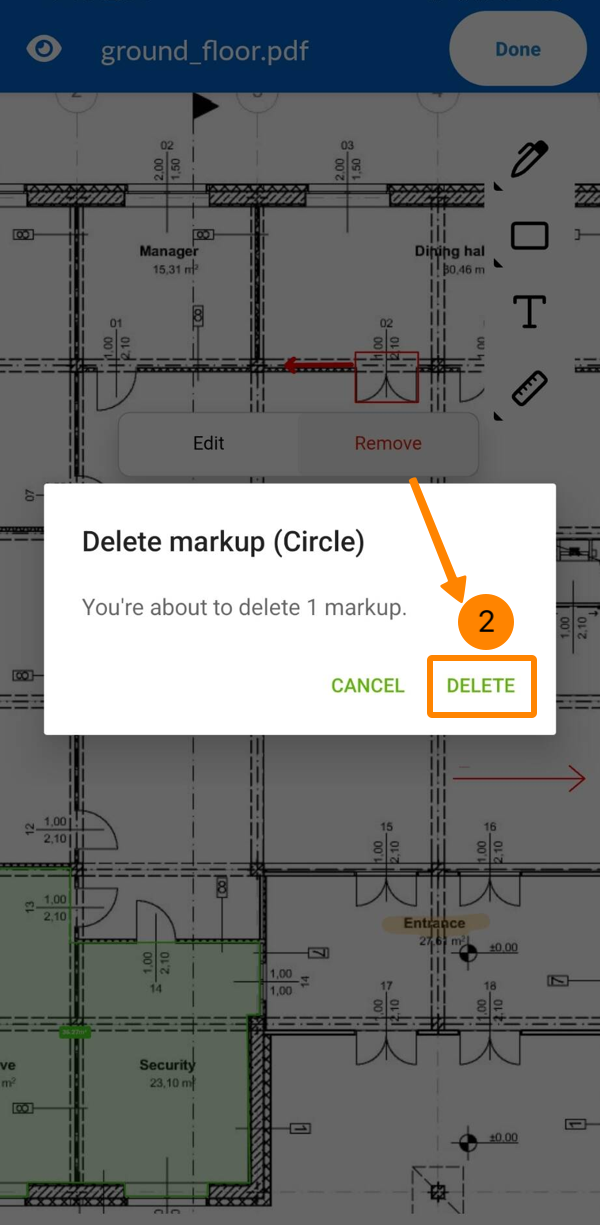

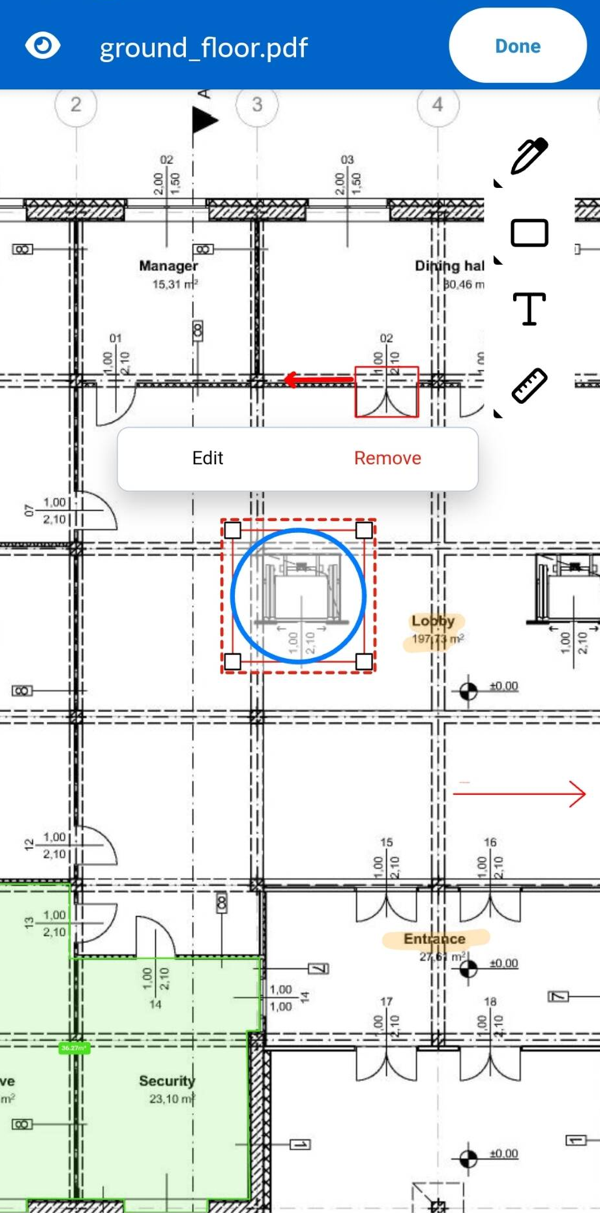

  1. Tippen Sie auf Entfernen
  2. Tippen Sie zur Bestätigung auf Löschen

Aussehens eines Markups anpassen

Die Formatierungsoptionen variieren je nach Markup-Typ: Linien, eingeschlossene Formen oder Text.

Für Linien

Dies gilt für die folgenden Markup-Werkzeuge: Stift, Textmarker, Pfeil, Linie, Entfernung, und Pfad.

Für das Linien-Markup können Sie Folgendes einstellen:

  • Konturfarbe
  • Strichbreite
  • Deckkraft

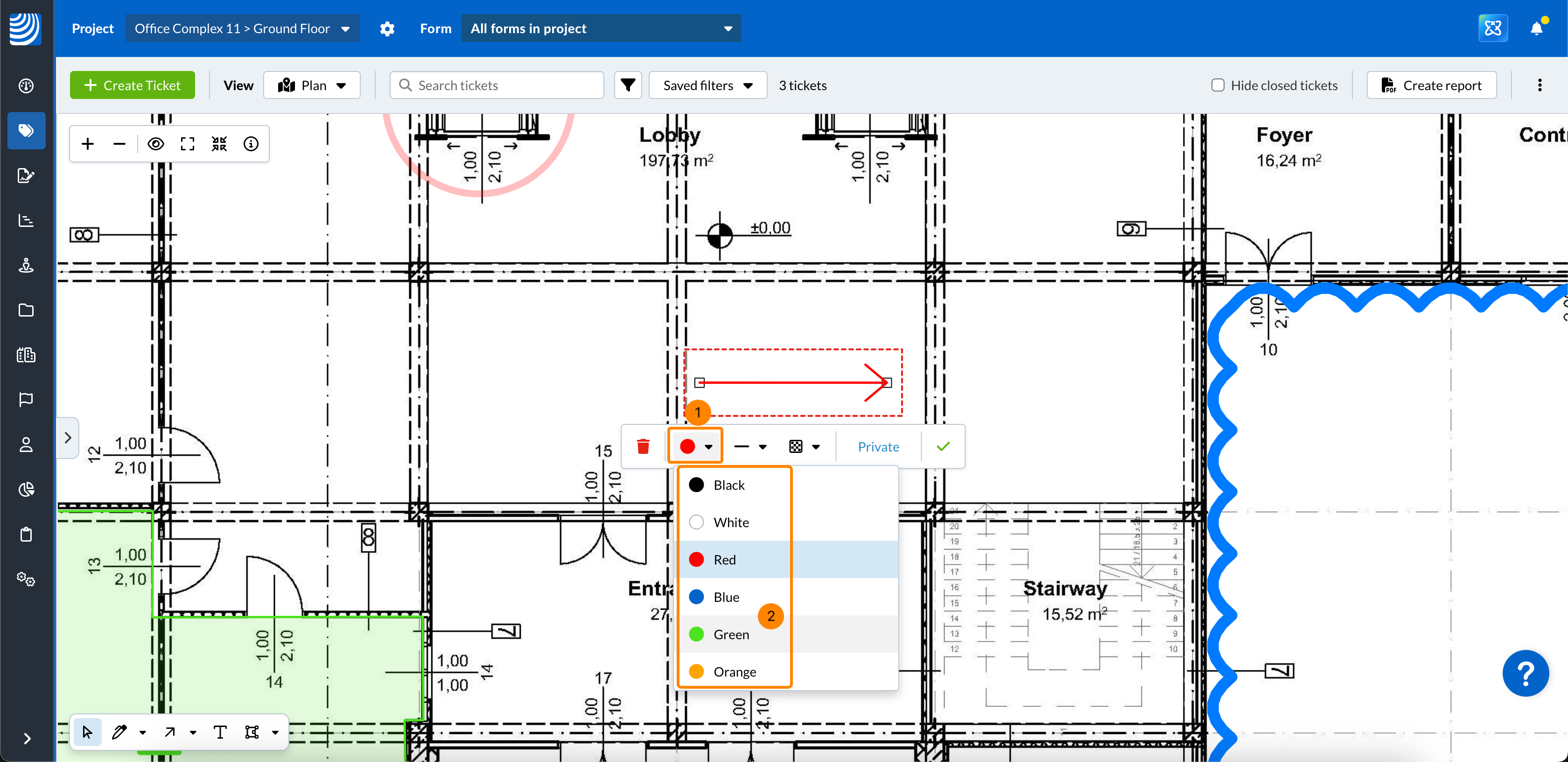

Um die Konturfarbe zu ändern:

  1. Klicken Sie auf das Dropdown-Menü der Konturfarbe
  2. Klicken Sie auf die Farbe, z.B. Grün

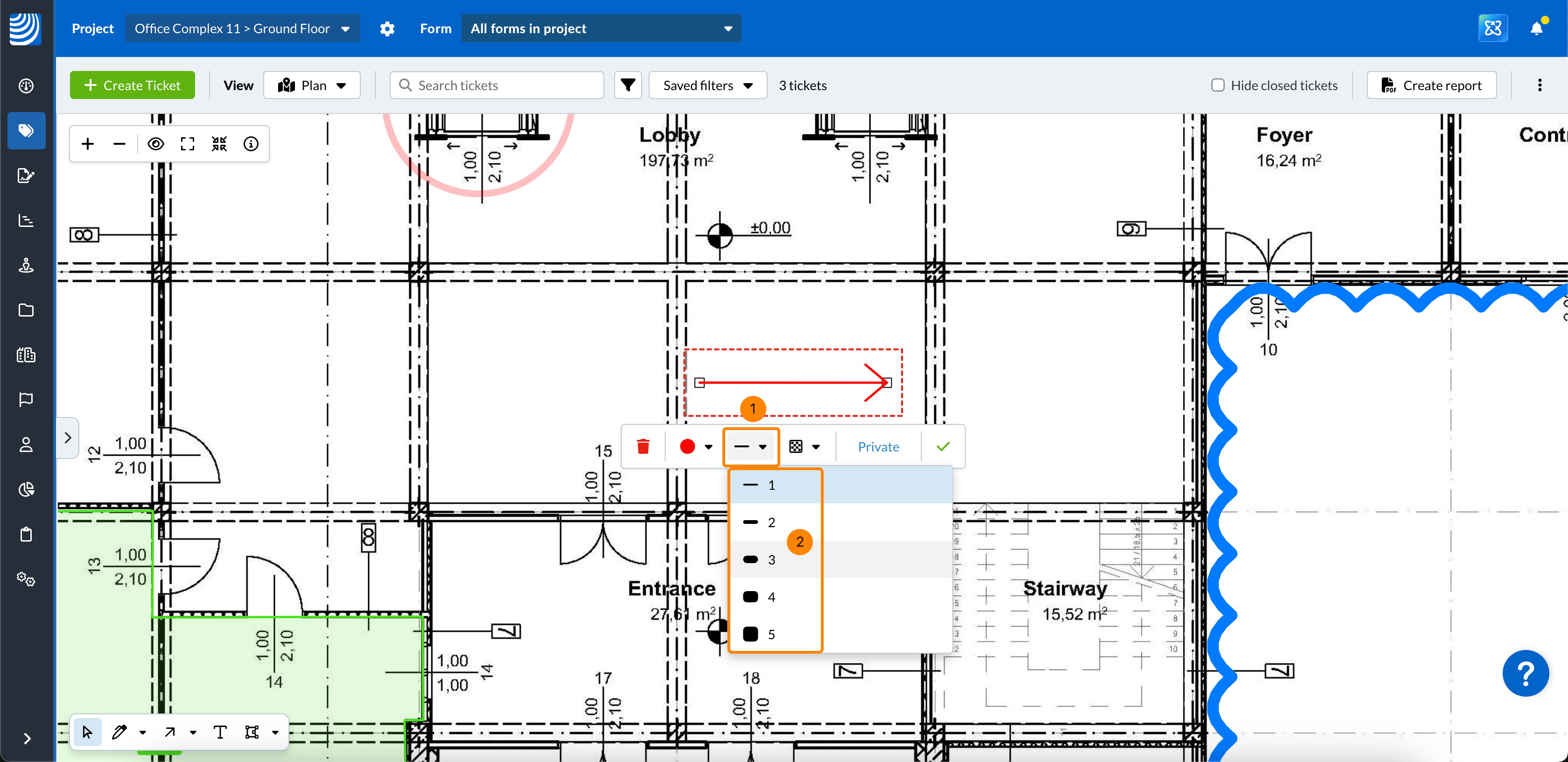

So ändern Sie die Strichbreite:

  1. Klicken Sie auf das Dropdown-Menü der Strichbreite
  2. Klicken Sie auf die Strichbreite, z.B. 3

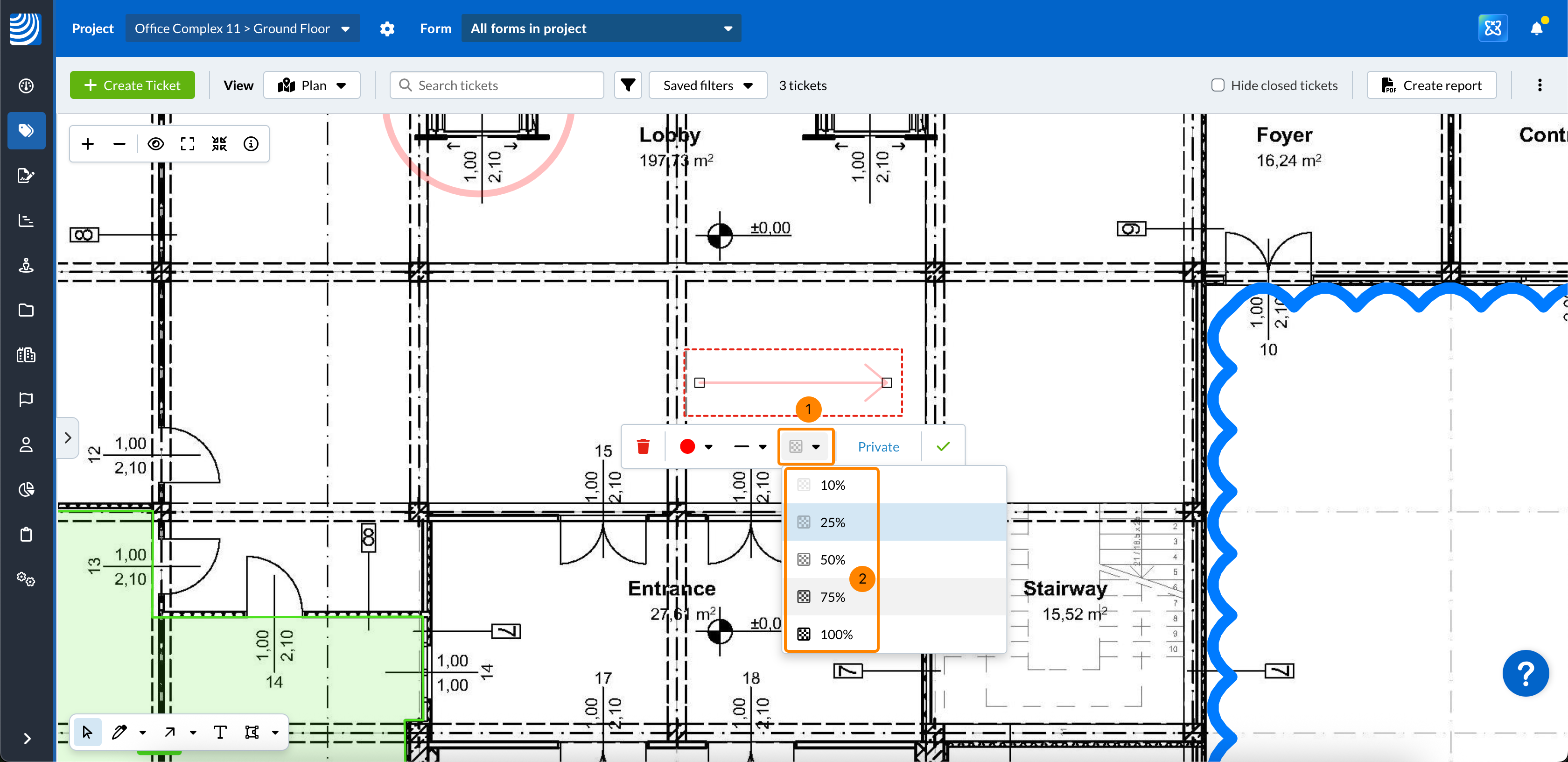

So ändern Sie die Deckkraft:

  1. Klicken Sie auf das Dropdown-Menü der Deckkraft
  2. Klicken Sie auf die Deckkraft, z.B. 75%

  1. Wählen Sie die Konturfarbe
  2. Wählen Sie die Deckkraft
  3. Wählen Sie die Strichbreite

Für geschlossene Formen

Dies gilt für die folgenden Markup-Werkzeuge: Revisionswolke, Rechteck, Kreis, Polygon Formen und Flächen Abmessungen.

Für geschlossene Formen Markups können Sie Folgendes einstellen:

  • Hintergrundfarbe
  • Strichbreite
  • Konturfarbe
  • Deckkraft

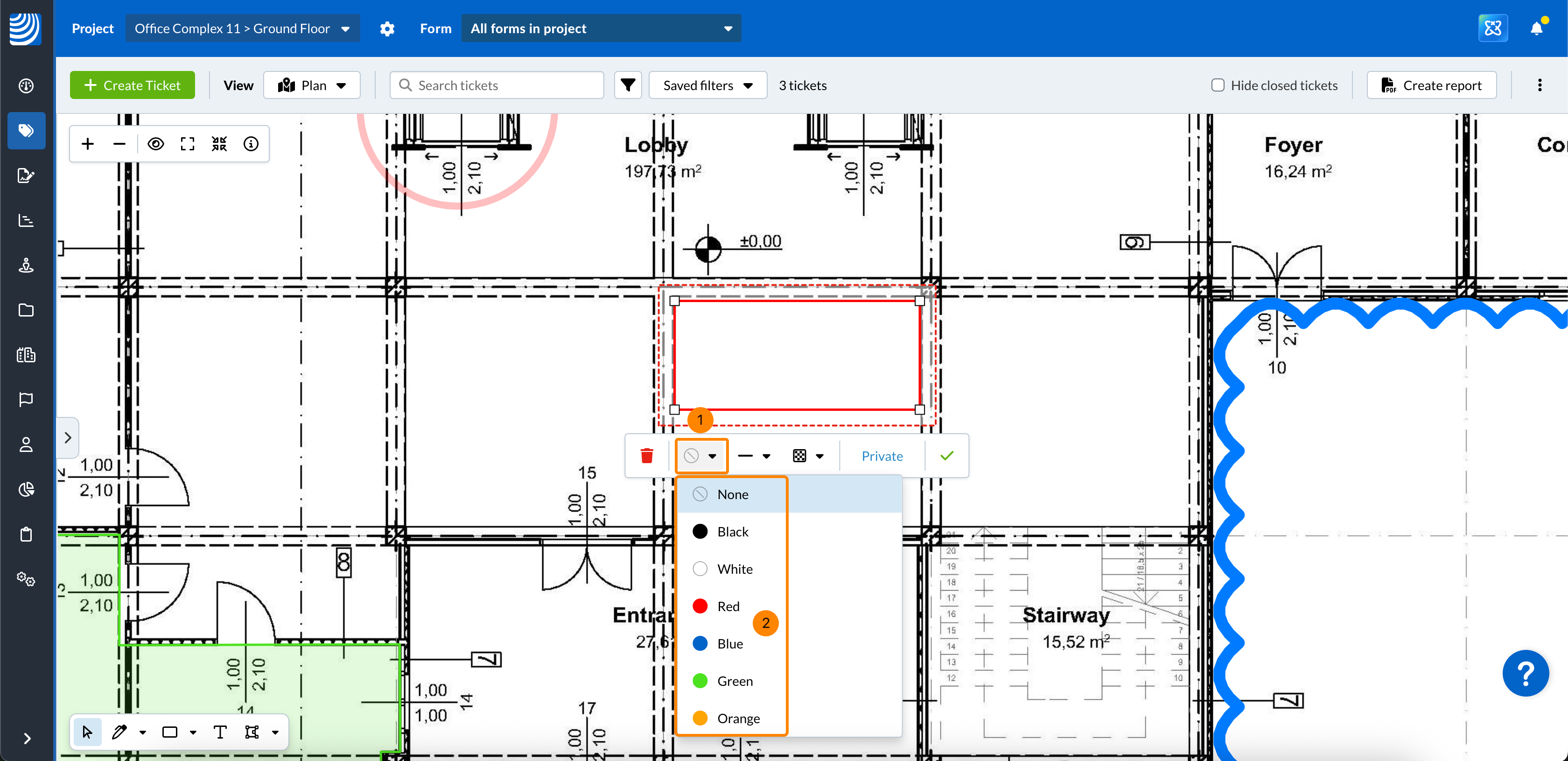

Um die Hintergrundfarbe zu ändern:

  1. Klicken Sie auf das Dropdown-Menü derHintergrundfarbe
  2. Klicken Sie auf die Hintergrundfarbe, z.B. Rot

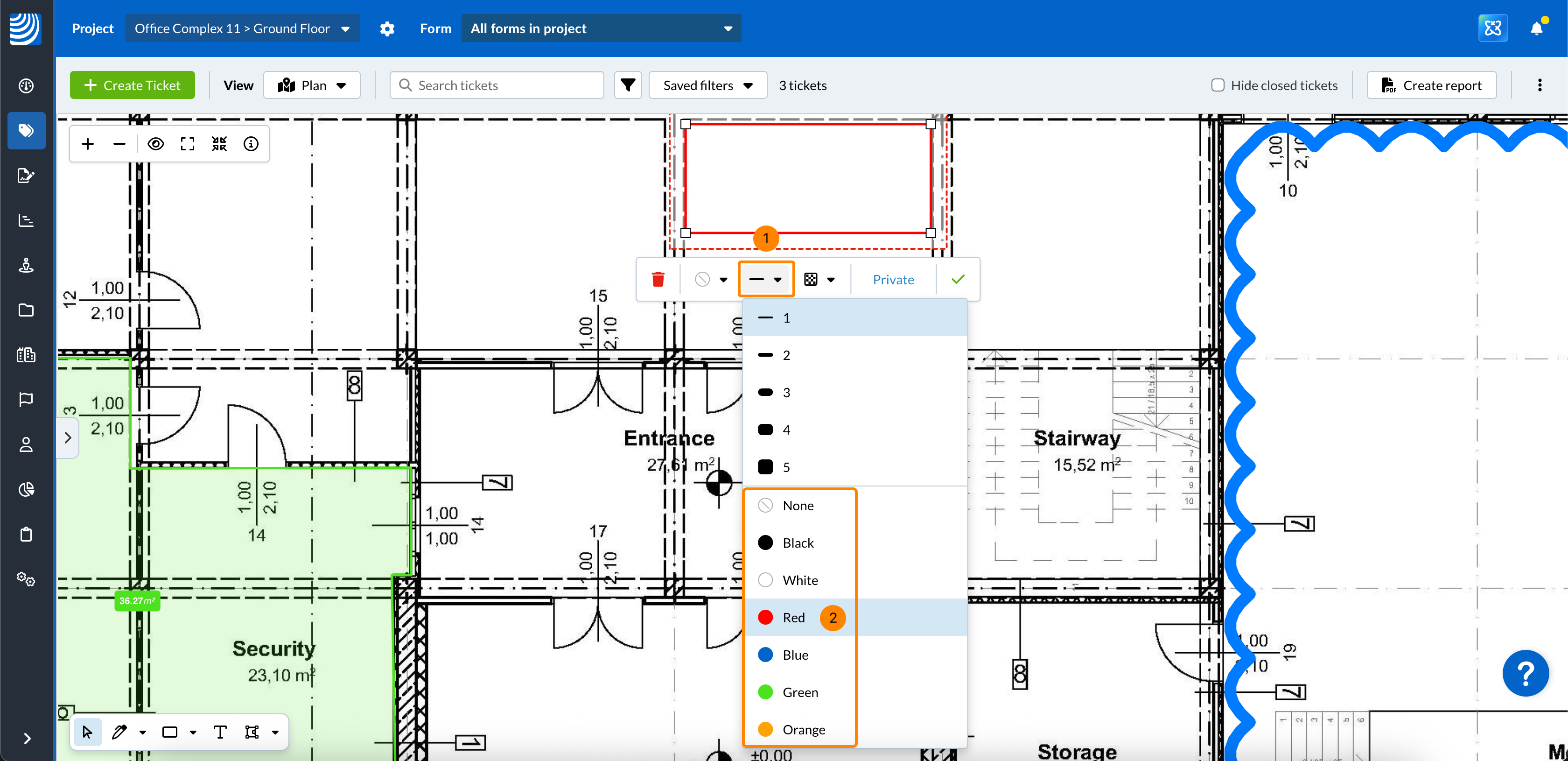

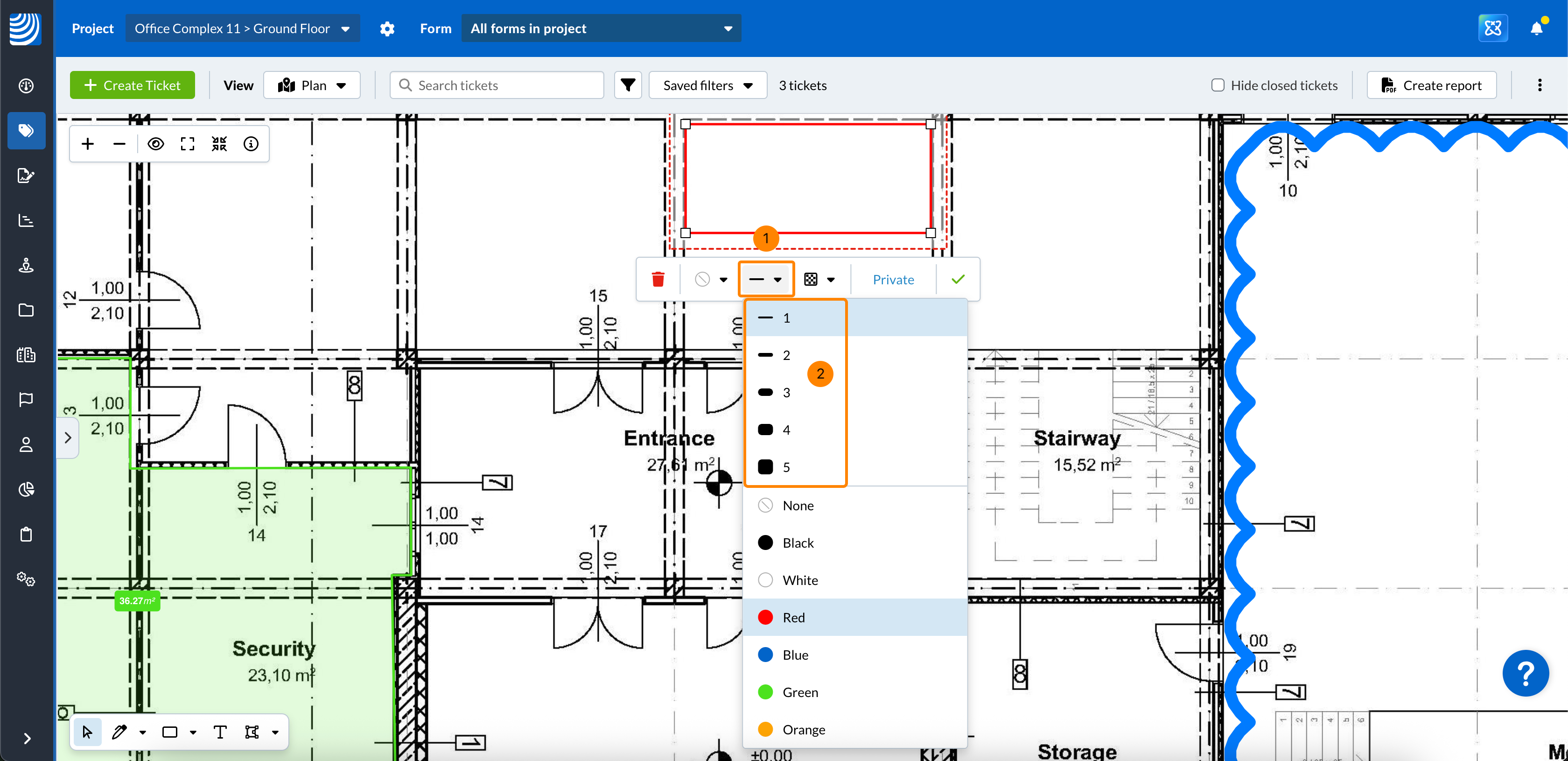

So ändern Sie das Strichbreite:

  1. Klicken Sie auf das Dropdown-Menü Strichbreite/-farben
  2. Klicken Sie auf die Strichbreite, z.B. 3

Um die Farbe des Strichs zu ändern:

  1. Klicken Sie auf das Dropdown-Menü Strichbreite/-farben
  2. Klicken Sie auf die Farbe, z.B. Rot

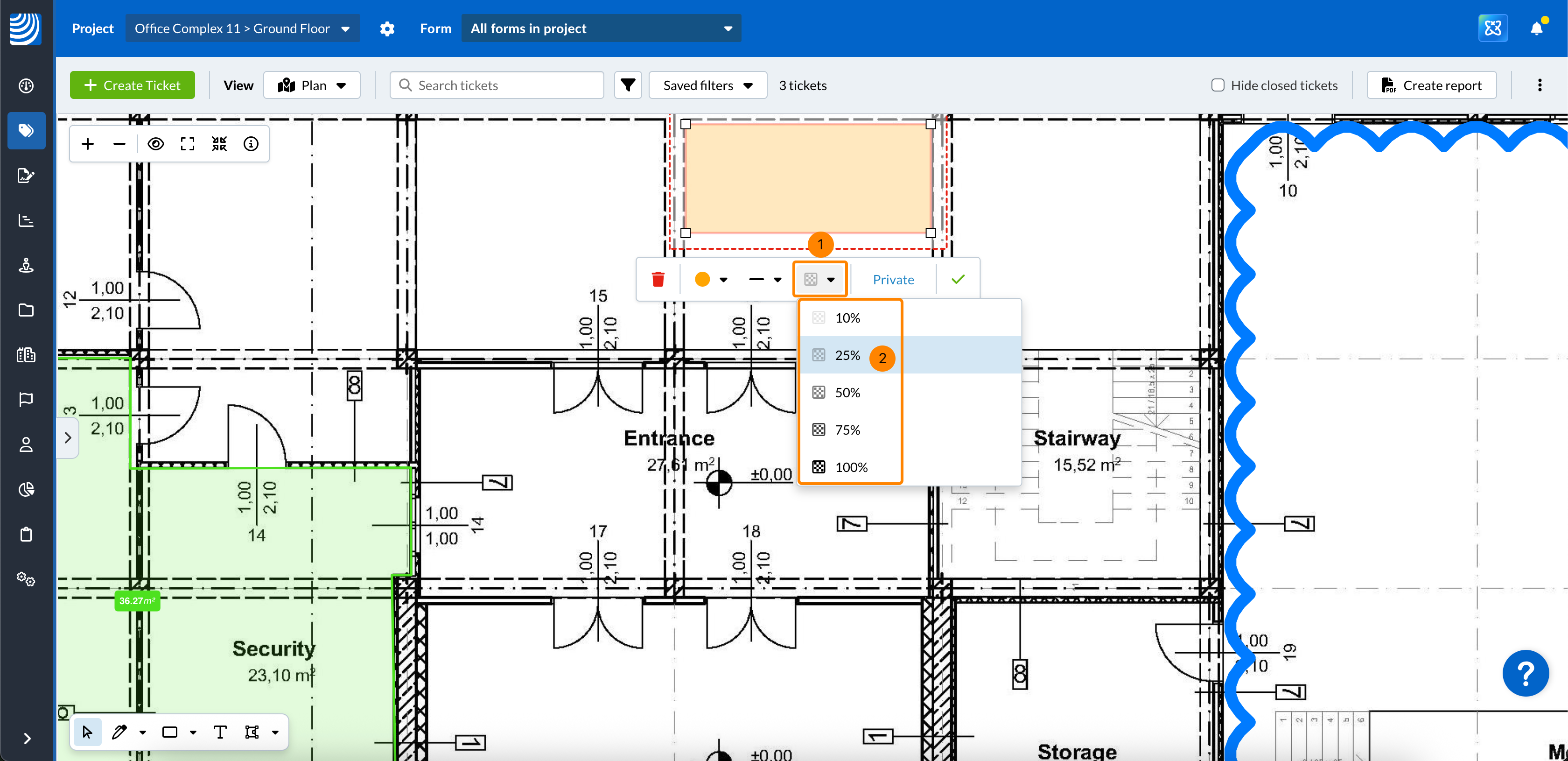

So ändern Sie die Deckkraft:

  1. Klicken Sie auf das Dropdown-Menü der Deckkraft
  2. Klicken Sie auf die Deckkraft, z.B. 25%

Die Einstellung für die Deckkraft wirkt sich sowohl auf die Kontur als auch auf die Hintergrundfarbe (Füllung) aus.

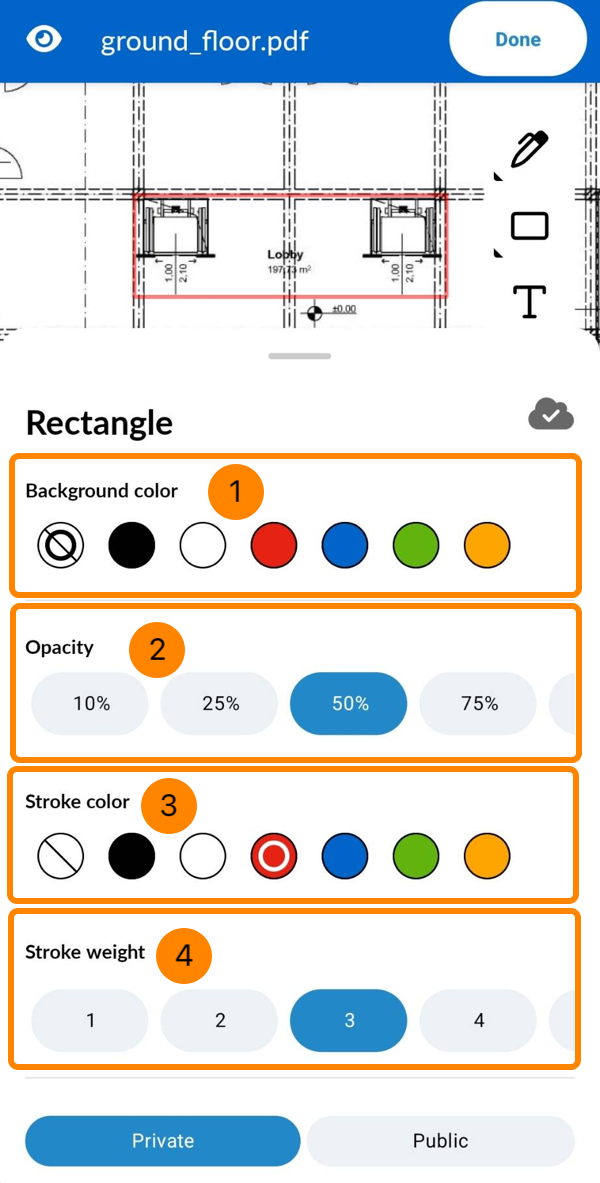

  1. Wählen Sie die Hintergrundfarbe
  2. Wählen Sie die Deckkraft
  3. Wählen Sie die Strichfarbe
  4. Wählen Sie die Strichbreite

Für Texte

Für Text-Markups können Sie Folgendes einstellen:

  • Schriftfarbe
  • Schriftgröße
  • Hintergrund anzeigen
    • Aktiviert - Fügt eine Hintergrundfarbe hinter dem Text hinzu, wobei ein hellerer Farbton der Textfarbe verwendet wird, um das Lesen über detaillierten Plänen zu erleichtern.
    • Deaktiviert - Es wird keine Hintergrundfarbe angezeigt; der Plan bleibt hinter dem Text sichtbar.

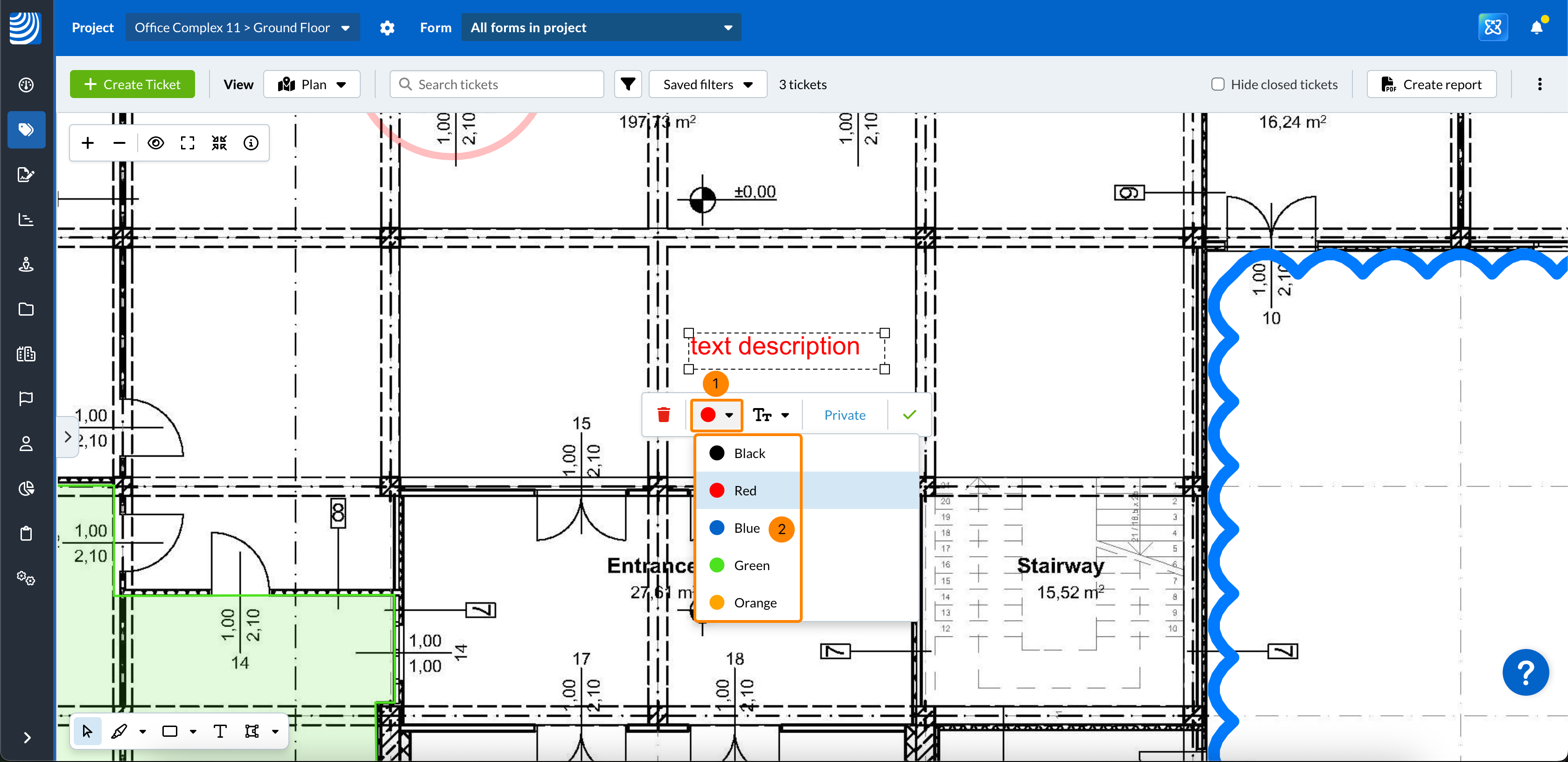

Um die Schriftfarbe zu ändern:

  1. Klicken Sie auf das Dropdown-Menü Schriftfarbe
  2. Klicken Sie auf die Farbe, z.B. Blau

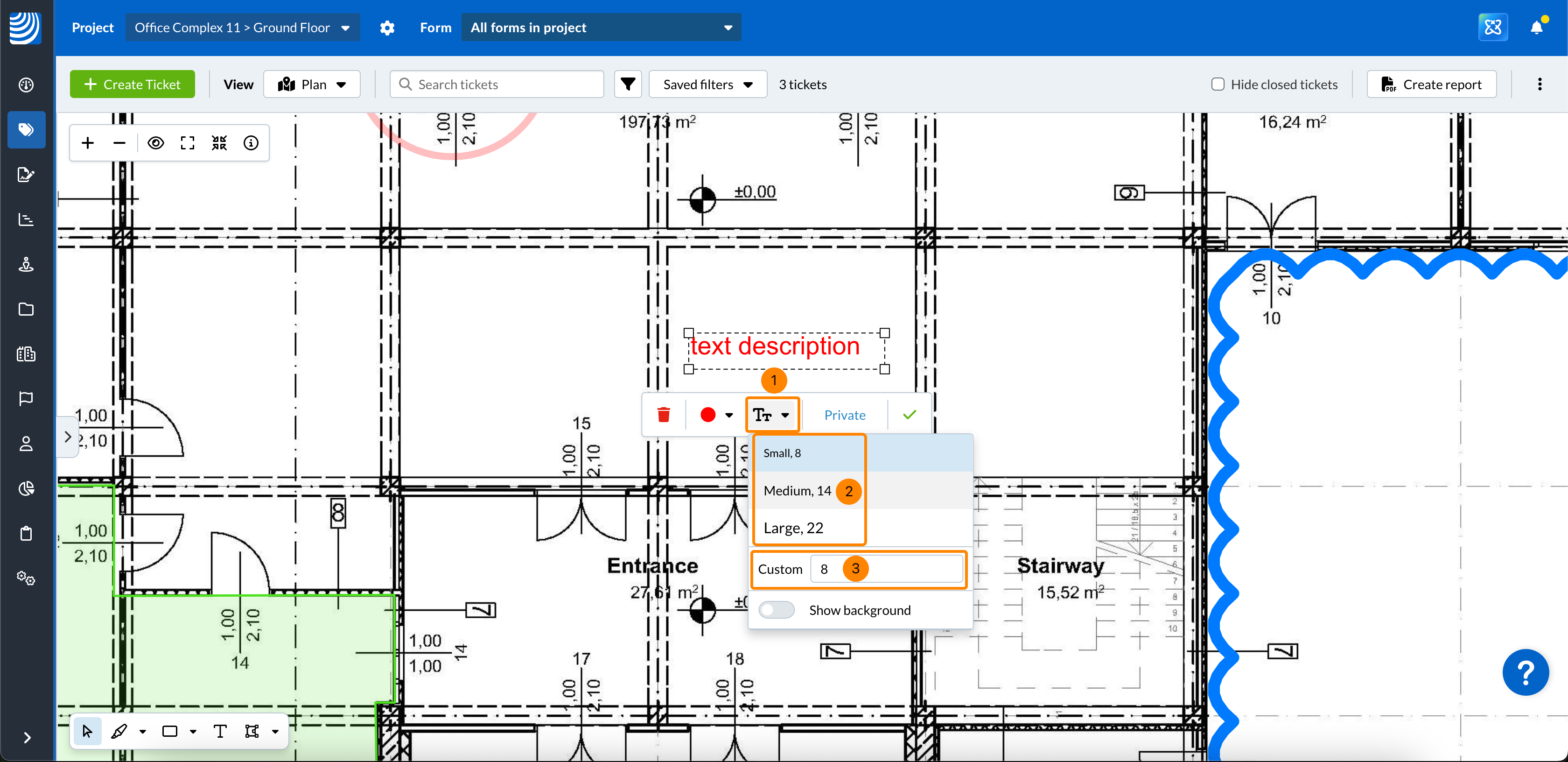

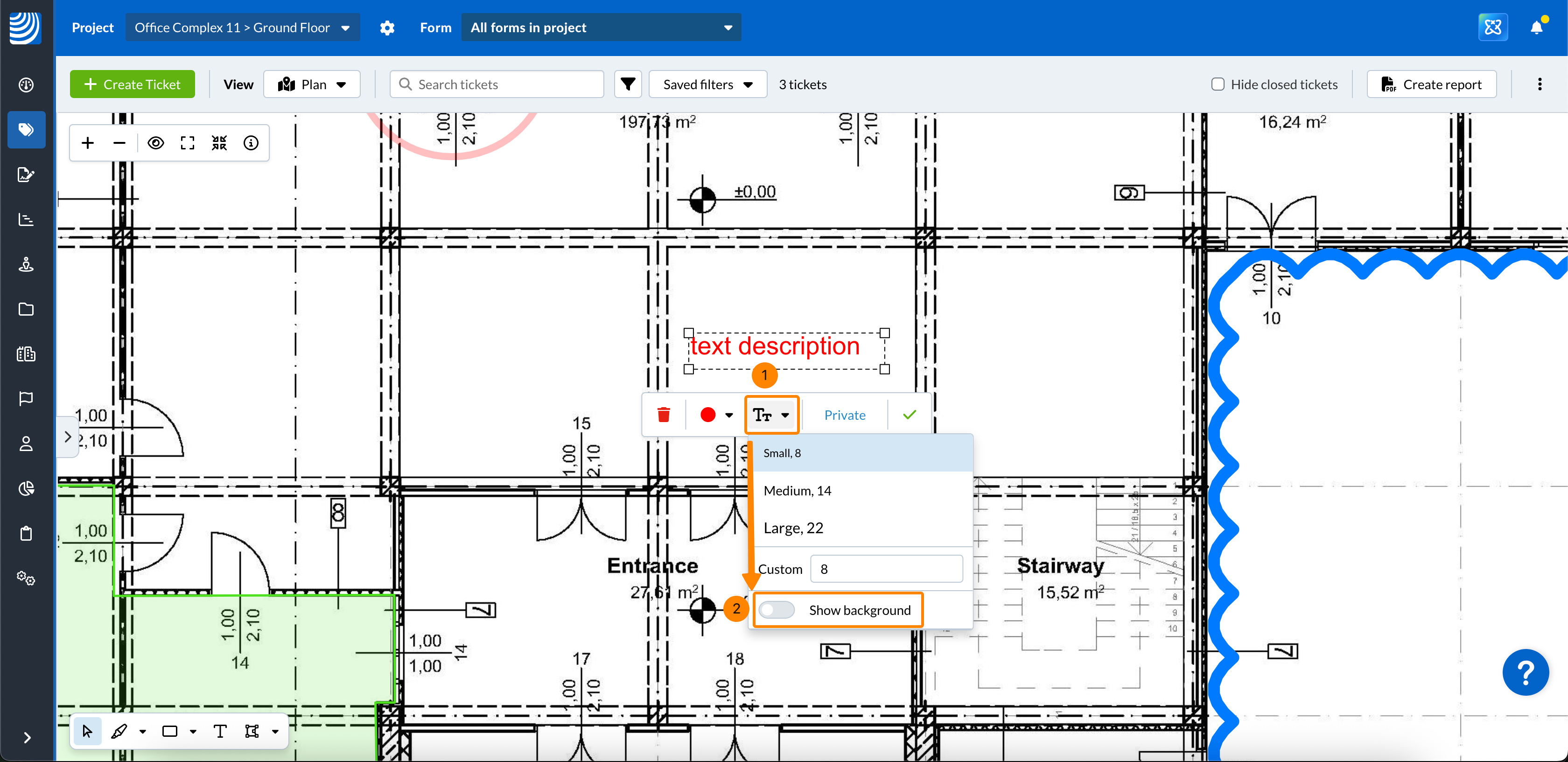

So ändern Sie die Schriftgröße:

  1. Klicken Sie auf das Dropdown-Menü der Schriftgröße
  2. Klicken Sie auf die Schriftgröße Klein, Mittel oder Groß
  3. OR geben Sie eine Benutzerdefinierte Schriftgröße ein

Um den Hintergrund ein-/auszublenden:

  1. Klicken Sie auf das Dropdown-Menü Schriftgröße
  2. Aktivieren/deaktivieren Sie den Hintergrund anzeigen Schalter

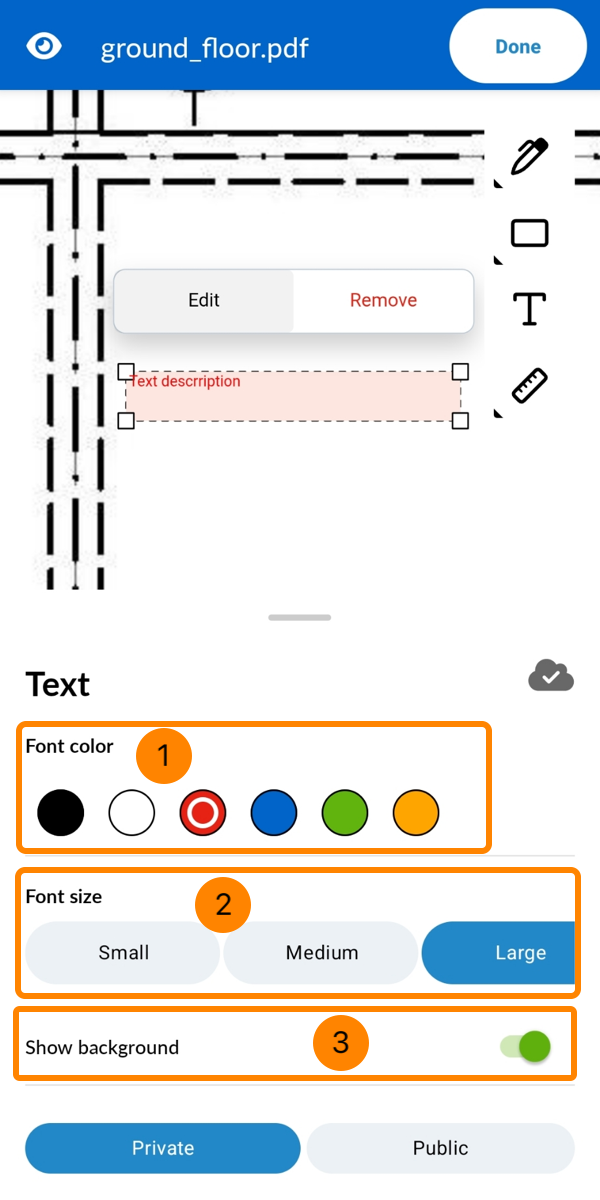

  1. Wählen Sie die Schriftfarbe
  2. Wählen Sie die Schriftgröße
  3. Aktivieren/deaktivieren Sie den Hintergrund anzeigen Schalter
