Übersicht
Wechseln Sie im BIM-Viewer in der mobilen App in den Augmented Reality (AR)-Ansichtsmodus, um Ihren Plan mit dem tatsächlichen Umsetzung zu vergleichen, hinter Wände zu schauen, zu überprüfen, ob die technische Gebäudeausrüstung korrekt installiert ist usw.

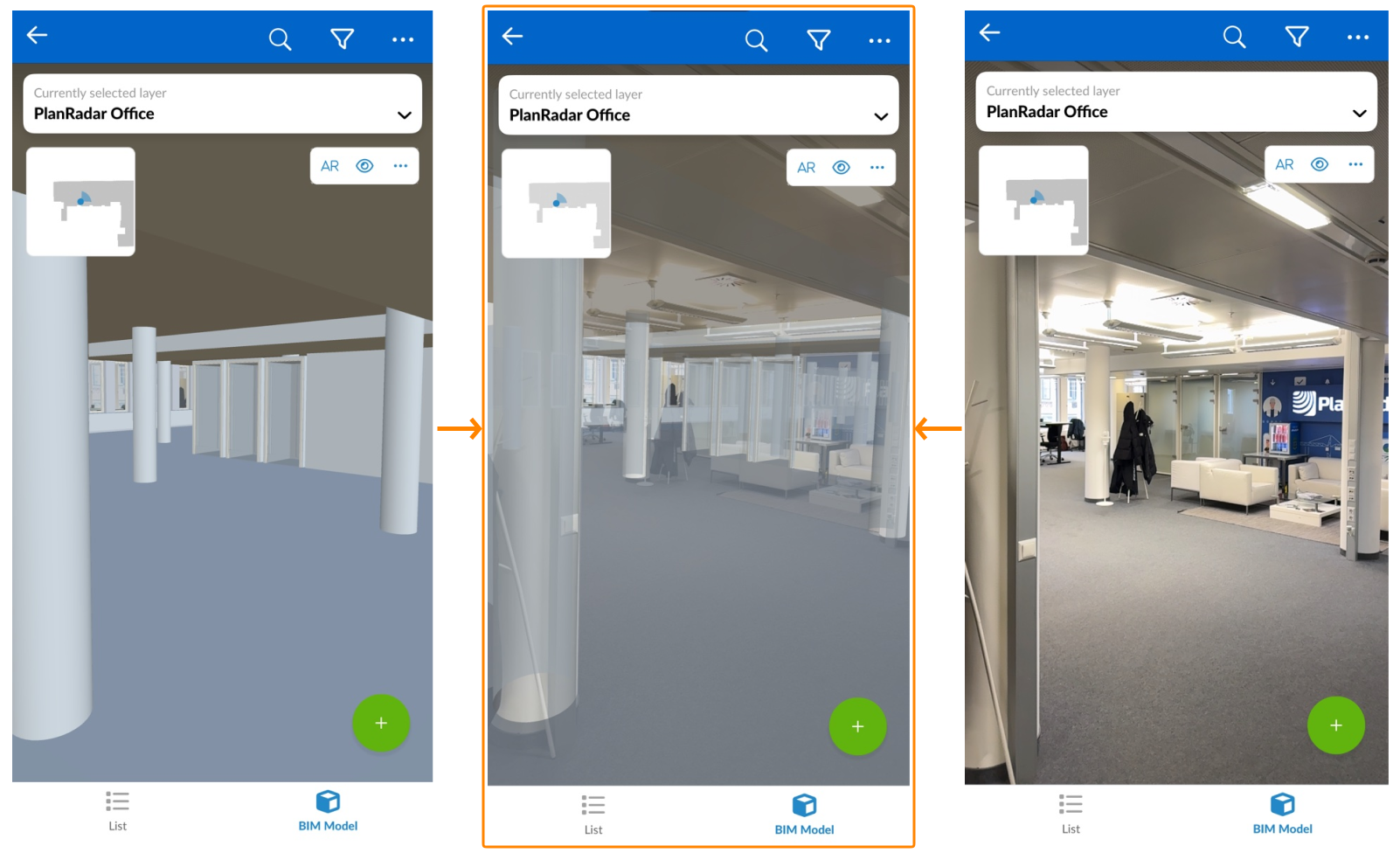

Sie sehen gleichzeitig, was die Kamera Ihres Mobilgeräts live aufnimmt und ein Overlay des BIM-Modells.
Lesen Sie mehr über den BIM Viewer.
Zugang & Berechtigungen
Um auf den BIM Viewer zuzugreifen, benötigen Sie einen In-House Benutzer mit der Benutzerberechtigung 'Tickets & Projektberichte'. Lesen Sie mehr unter Berechtigungen.
Der BIM Viewer ist für Pro und Enterprise Accounts verfügbar. Lesen Sie mehr unter Preise und Abonnement.
Zugang zum BIM Viewer

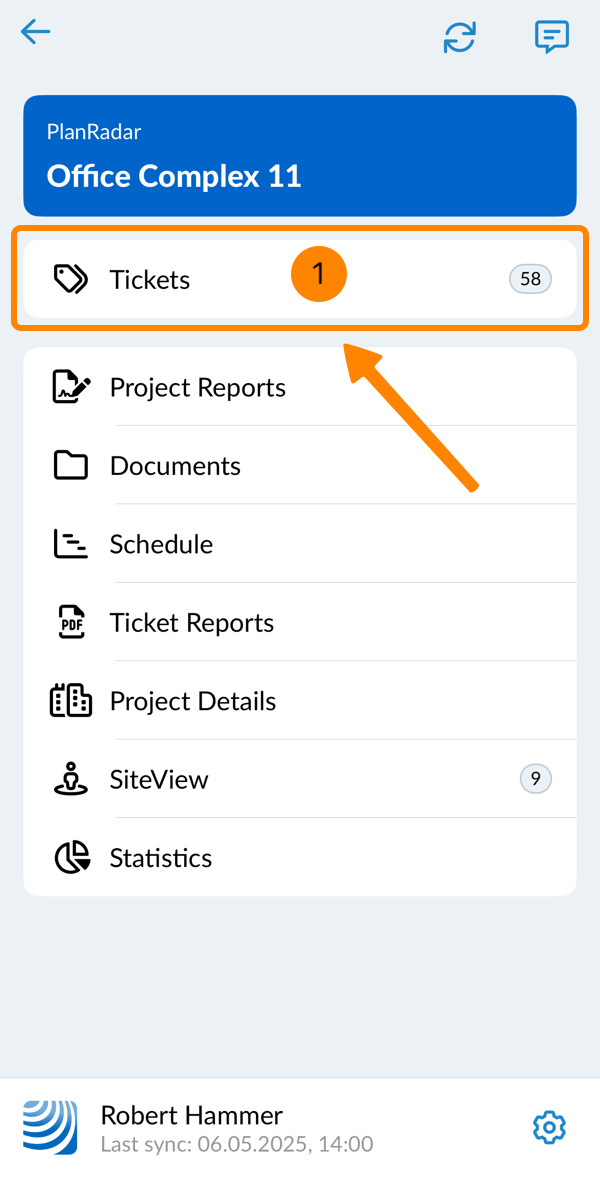

- Tippen Sie auf Tickets

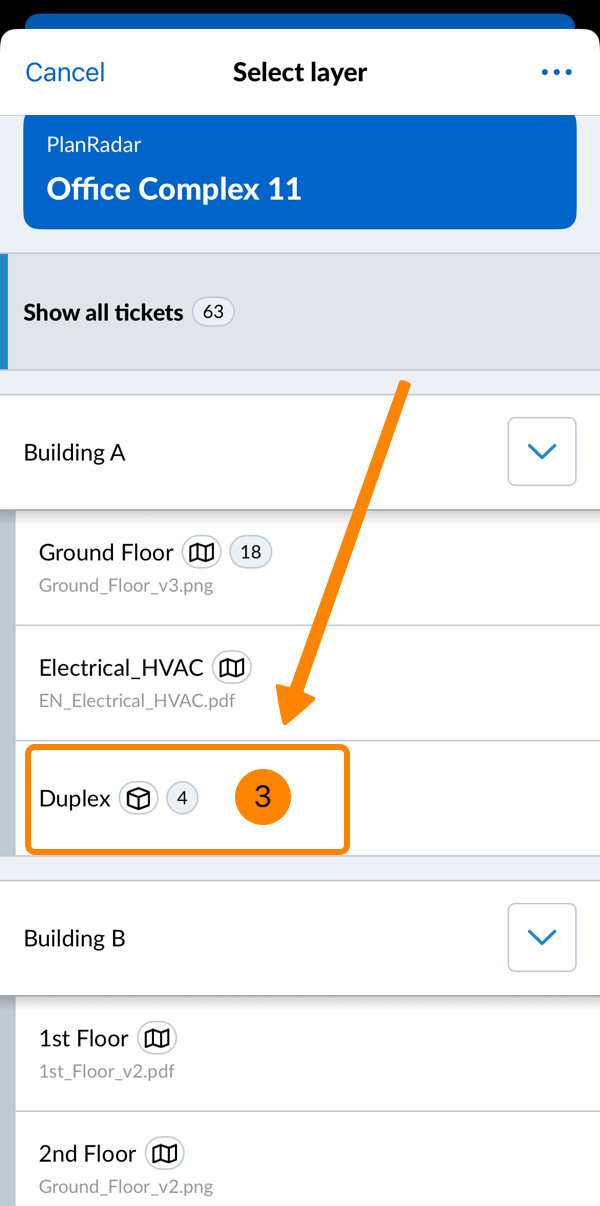

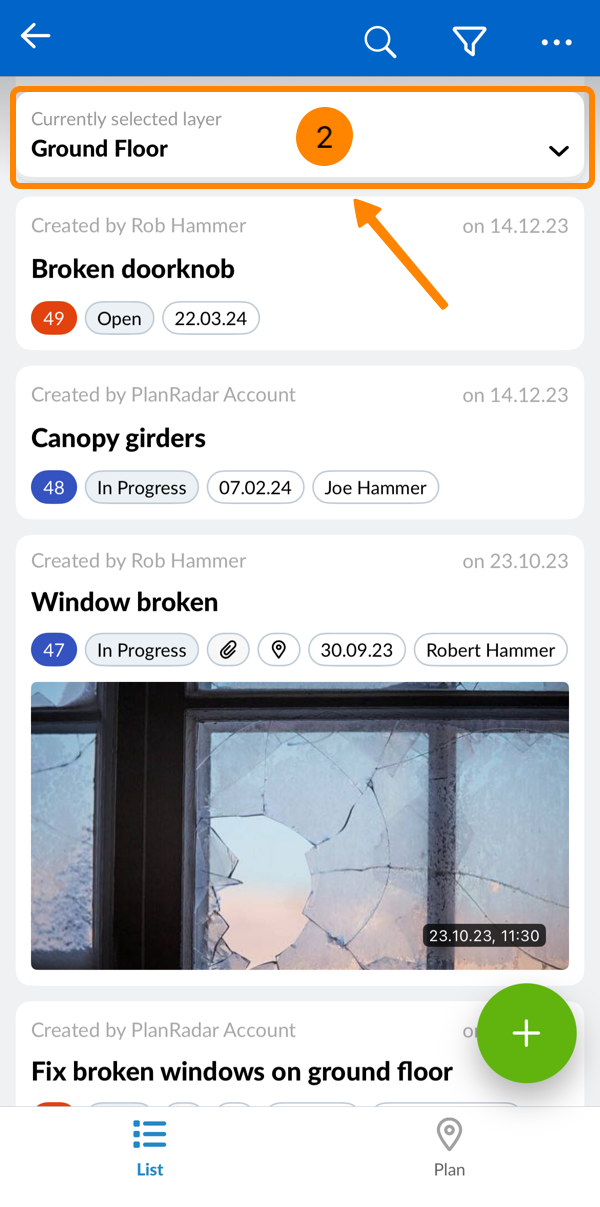

- Öffnen Sie die Ebenenauswahl
- Tippen Sie auf eine Ebene mit einem BIM-Modell (gekennzeichnet durch ein Würfelsymbol)

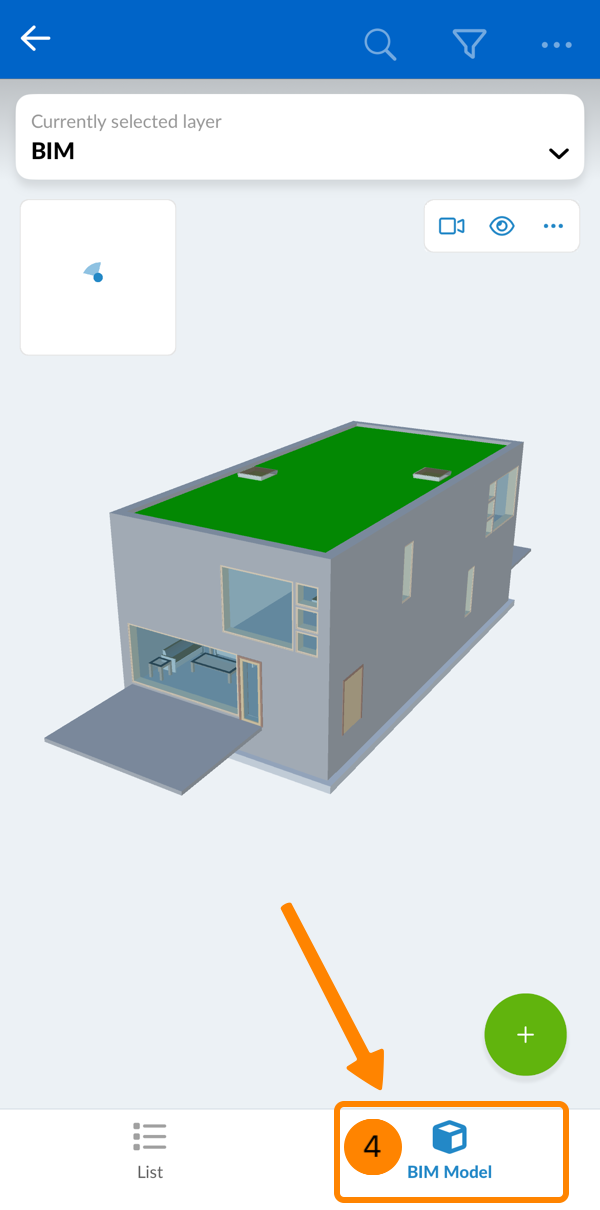

- Tippen Sie auf BIM-Modell
AR-Modus aufrufen
Vergewissern Sie sich, dass Sie an der gleichen Stelle stehen, die Sie im BIM-Modell sehen, bevor Sie den AR-Modus aufrufen und das BIM-Modell ausrichten.

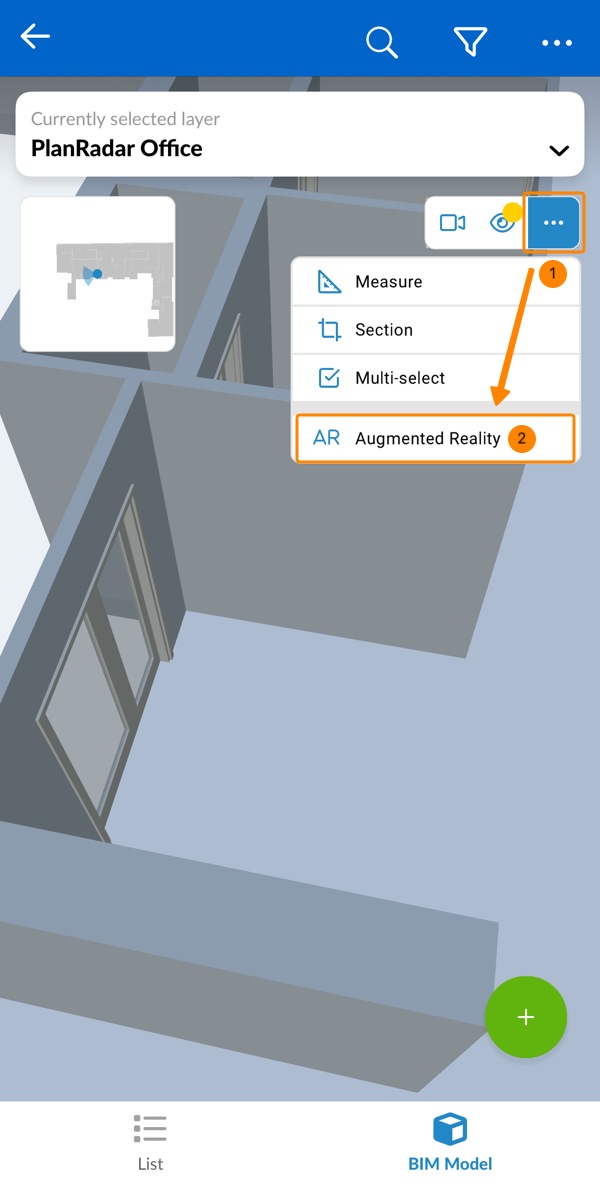

Um den AR-Modus aufzurufen:
- Öffnen Sie das Mehr Menü
- Tippen Sie Augmented Reality
BIM-Modell mit Kamera ausrichten
Der Ausrichtungsprozess verwendet zwei Referenzpunkte, um das BIM-Modell mit Ihrer realen Umgebung abzugleichen.
Zum Ausrichten des BIM-Modells:

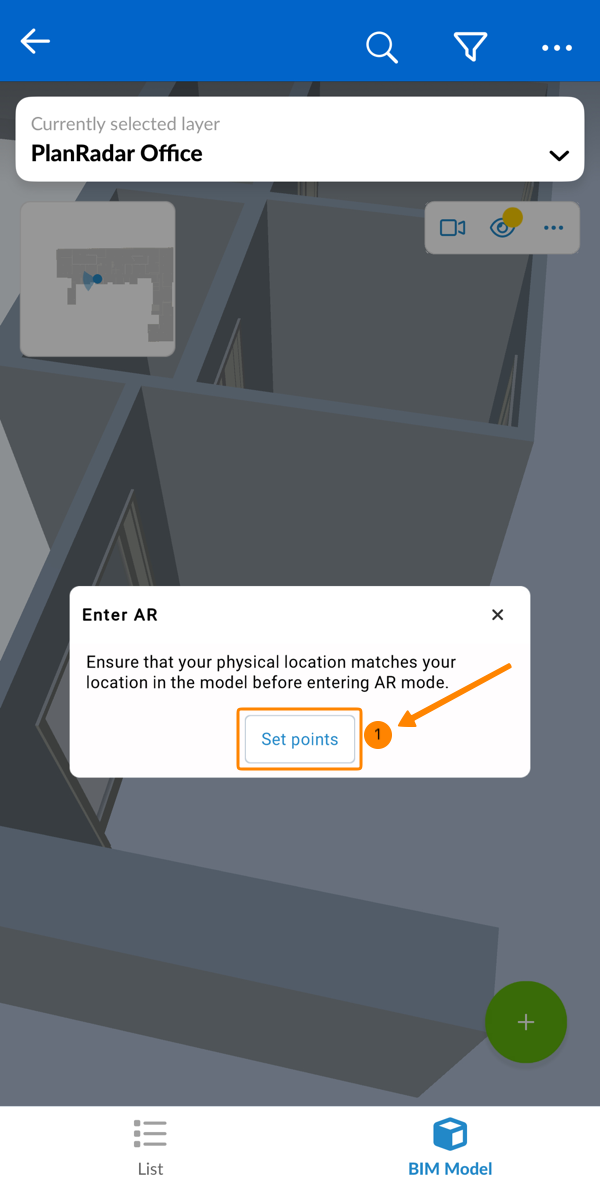

- Tippen Sie auf Punkte setzen, um den Ausrichtungsvorgang zu starten.
-
Setzen Sie den ersten Punkt im BIM-Modell
Ziehen Sie die Markierung zu einer deutlich sichtbaren Ecke, wo der Boden auf die Wand trifft, etwa 2-3 Meter von Ihrer aktuellen Position entfernt. -

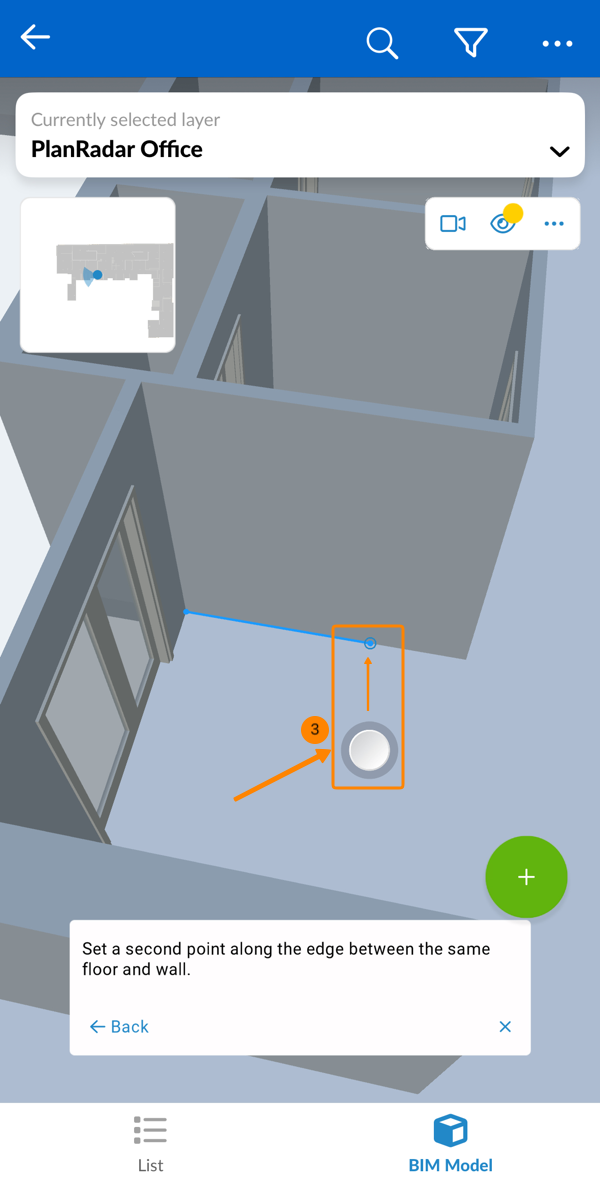

Setzen Sie den zweiten Punkt im BIM-Modell
Ziehen Sie den Marker entlang der gleichen Boden-Wandkante wie den ersten Punkt, jedoch an einer anderen Position. -

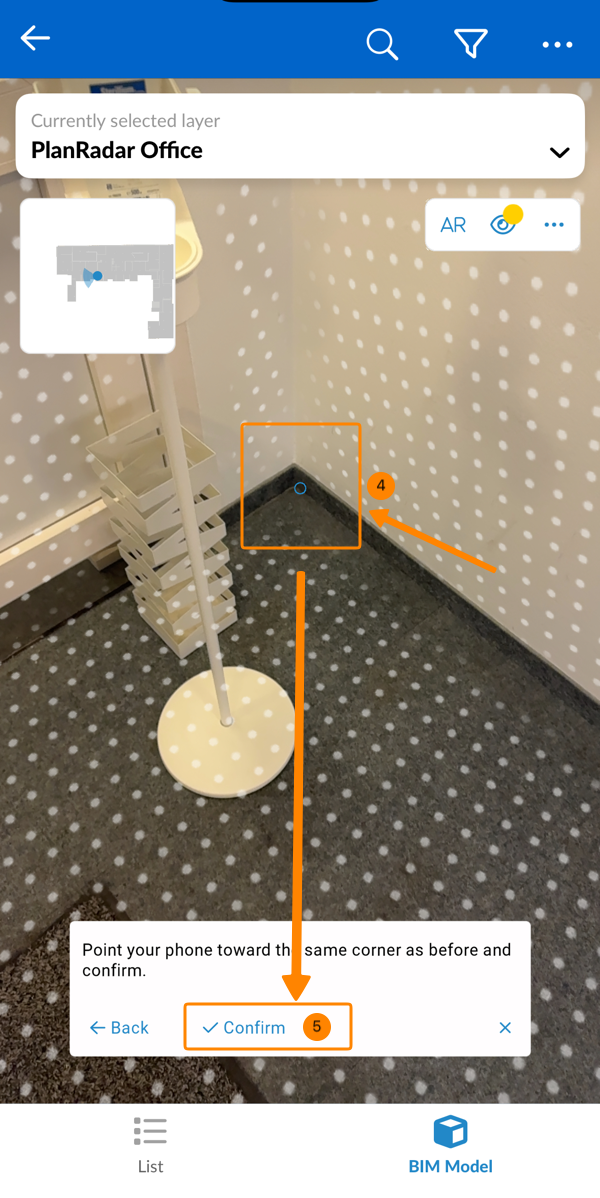

Richten Sie die Kamera auf den ersten Punkt aus
Richten Sie Ihr mobiles Gerät auf die gleiche physische Ecke, die Sie als ersten Punkt ausgewählt haben. - Tippen Sie auf Bestätigen
-

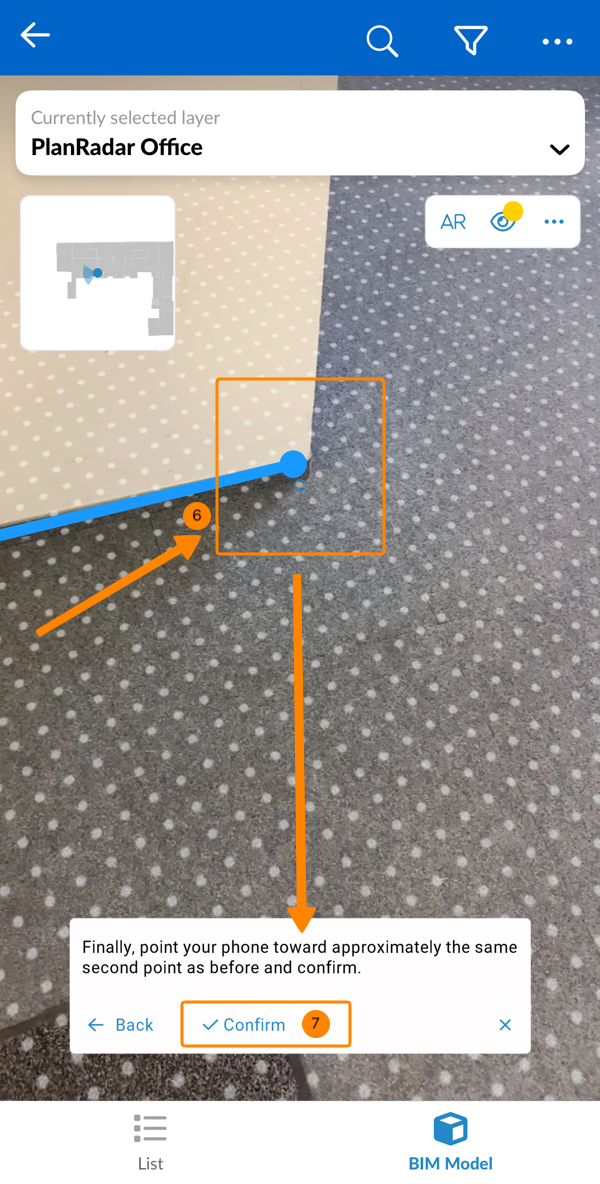

Richten Sie die Kamera auf den zweiten Punkt aus
Richten Sie Ihr mobiles Gerät auf den physischen Ort, der dem zweiten Punkt entspricht. - Tippen Sie auf Bestätigen
Nach der Fertigstellung sollte das BIM-Modell mit Ihrer realen Ansicht übereinstimmen.
Wenn die Ausrichtung geringfügig abweicht, können Sie eine Feinabstimmung mit den Einstellreglern vornehmen, wie unten unter Manuelles Anpassen der Ausrichtung beschrieben.
Im AR-Modus umsehen
Jetzt befinden Sie sich im AR-Modus und können sich umsehen, indem Sie Ihr mobiles Gerät einfach bewegen, als ob Sie ein Foto oder ein Video aufnehmen würden. Das BIM-Modell bleibt automatisch ausgerichtet.

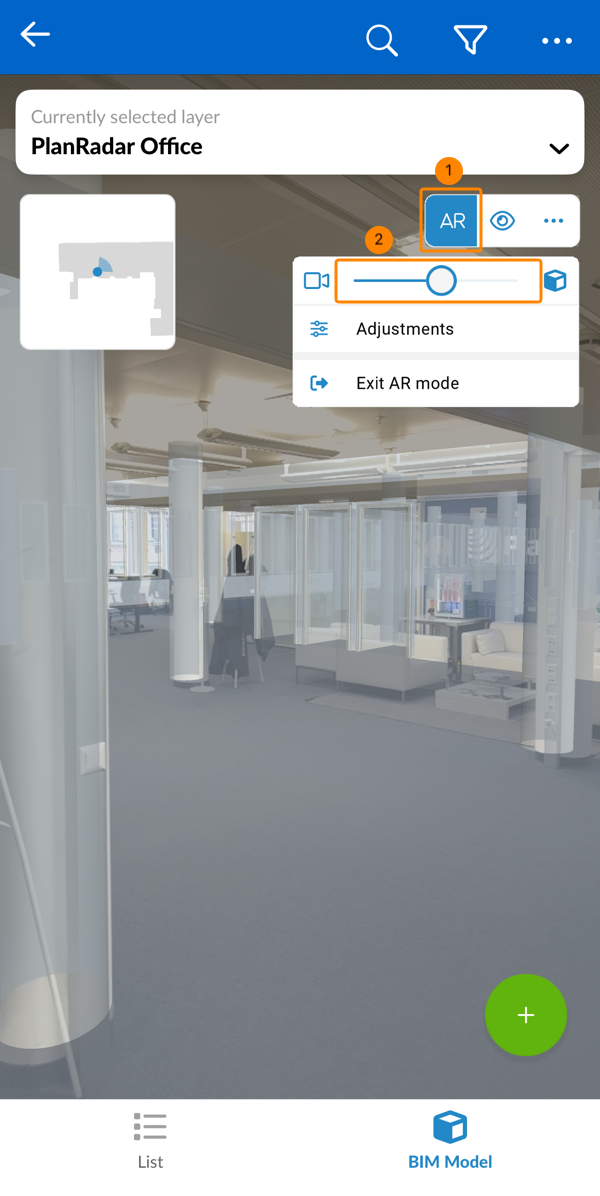

Transparenz anpassen
Sie sehen gleichzeitig, was die Kamera Ihres Mobilgeräts live aufnimmt und ein Overlay des BIM-Modells. Sie können die Transparenz anpassen, um sich entweder auf die Kameraansicht oder das BIM-Modell zu konzentrieren.
Um dies zu tun:
- Tippen Sie auf AR
- Ziehen Sie den Schieberegler.
Bewegen Sie ihn nach links, um mehr von der Kamera und weniger vom BIM-Modell zu sehen.
Bewegen Sie ihn nach rechts, um mehr vom BIM-Modell und weniger von der Kamera zu sehen.

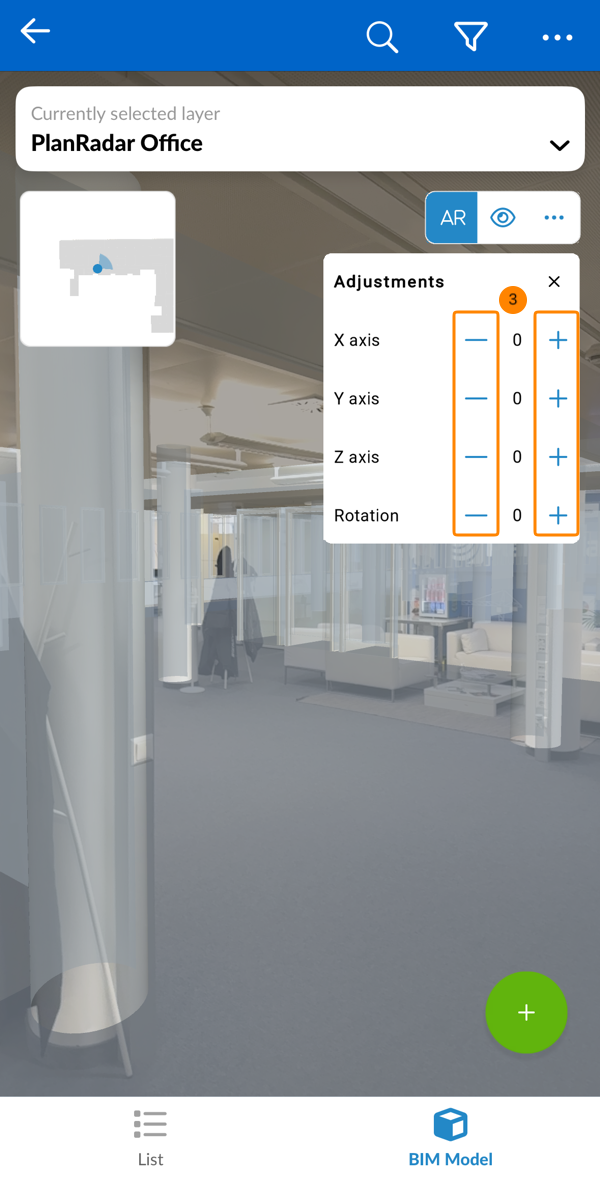

Manuelles Anpassen der Ausrichten
Sie können optional die Platzierung des BIM-Modells auf Ihrem Kamerabild auf der X-, Y- und Z-Achse und durch Drehung anpassen. Dies ist nur notwendig, wenn die automatisch ausgerichteten Positionen etwas abweichen.
Um dies zu tun:
- Tippen Sie auf AR
- Tippen Sie auf Anpassungen
- Tippen Sie auf + oder -, um das BIM-Modell auf der entsprechenden Achse nach oben oder unten zu verschieben oder es zu drehen
AR-Modus beenden
Wenn Sie AR verlassen, wird die Ausrichtung nicht gespeichert. Sie müssen BIM-Modell mit Kamera ausrichten erneut ausführen, wenn Sie den AR-Modus wieder aktivieren. Wenn Sie den BIM-Viewer verlassen oder das Modell bzw. die Ebene wechseln, wird der AR-Modus automatisch beendet.
Um den AR-Modus zu verlassen:
- Tippen Sie auf AR
- Tippen Sie auf AR-Modus beenden
