Visión general

PlanRadar le permite incorporar fácilmente modelos BIM a sus proyectos. Puede cargar modelos individuales o federados que se sincronizarán con las aplicaciones móviles para su uso sin conexión. Los usuarios pueden ver los modelos estén donde estén y crear y gestionar problemas en 3D en todas nuestras apps.

Qué es un modelo BIM

BIM son las siglas de Building Information Modeling (modelado de información de construcción). Es una representación digital de un proyecto de construcción o infraestructura. Se trata de un modelo 3D colaborativo y rico en datos que abarca tanto los aspectos físicos como funcionales del proyecto.

Con PlanRadar, puede compartir sin esfuerzo sus modelos BIM a través de dispositivos móviles y alcanzar un gran nivel de precisión al localizar entradas en un entorno 3D, superando la precisión que se puede lograr con un plano 2D.

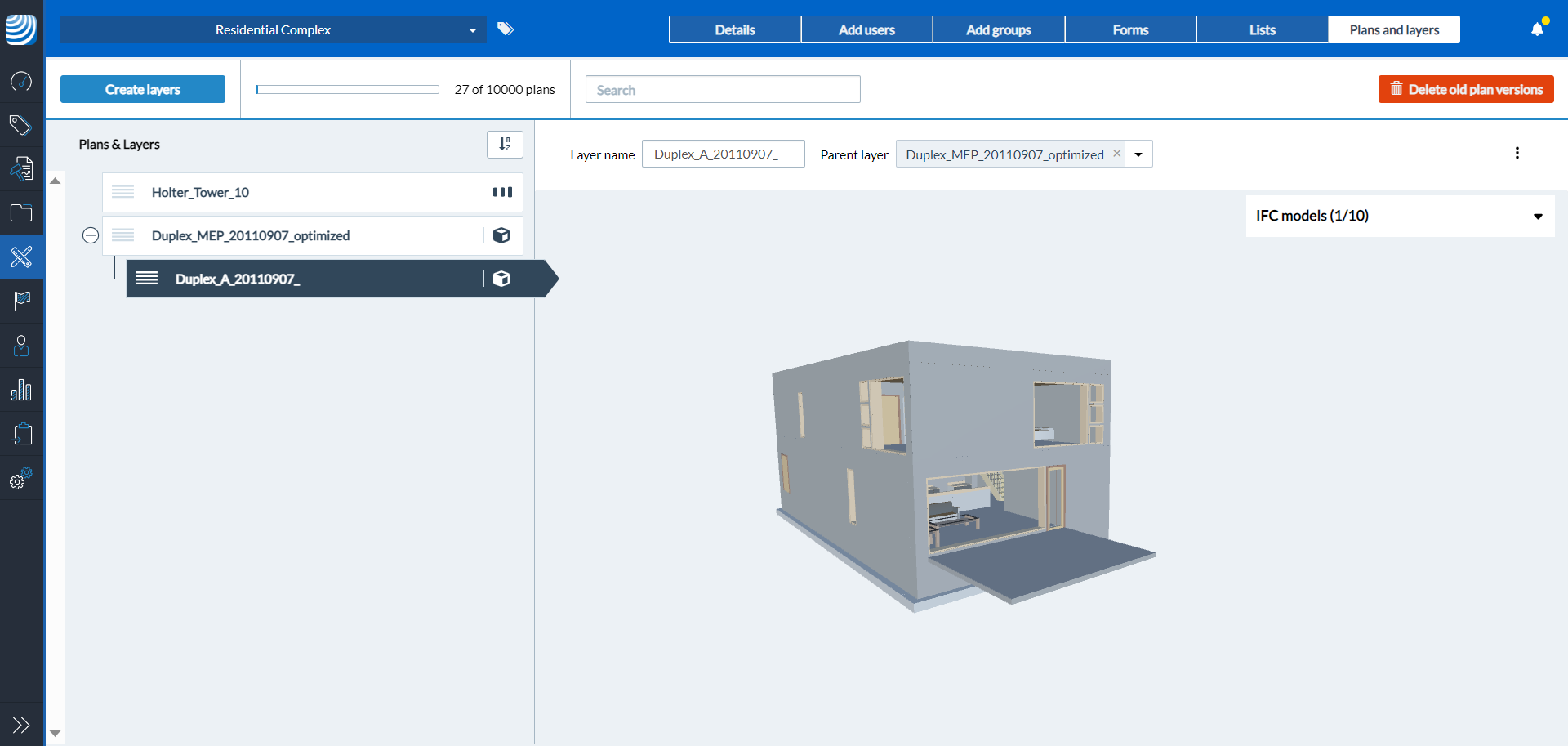

Ejemplo de modelo BIM cargado en PlanRadar

WebApp
Android

Formatos de archivo compatibles con PlanRadar

PlanRadar es compatible con el estándar IFC (IFC 2x3, IFC 4 e IFC 4.3) para el manejo de modelos.

Requisitos del modelo BIM

El rendimiento de la visualización de grandes modelos BIM en la Webapp depende en gran medida de su ancho de banda de Internet, ya que cada modelo requiere una carga desde los servidores de PlanRadar al abrirse.

Por el contrario, las aplicaciones para Windows, iOS y Android ofrecen la ventaja de almacenar los modelos localmente, lo que evita la necesidad de cargar repetidamente el servidor. Para los modelos más grandes, asegúrese de que dispone de la memoria adecuada en el dispositivo -sobre todo en los dispositivos móviles-, con un mínimo de 16 GB de RAM o más, para garantizar una mejor experiencia.

Modelos BIM federados

PlanRadar admite modelos federados en caso de que su proyecto requiera trabajar con varios modelos en paralelo. Puede cargar hasta 10 archivos IFC por capa, lo que le permite incorporar eficazmente todos los aspectos relevantes del plano en una sola vista (por ejemplo, un modelo arquitectónico, eléctrico y de climatización).

Aplicaciones compatibles

Nuestra función BIM es compatible con todas las aplicaciones: iOS, Android, aplicación web y aplicación Windows.
