Crear, editar o eliminar relaciones

Visión general

Cuando se trabaja con el modo de programación automática, es necesario crear dependencias entre las fases y los tickets para definir qué debe hacerse primero y qué puede hacerse simultáneamente.

Tenga en cuenta que una dependencia sólo afectará a la fecha de inicio de una fase/ticket si está programada automáticamente. Las dependencias aún pueden tener sucesores programados manualmente, sin embargo, no habrá ningún impacto ya que una fecha de inicio manual nunca se cambia.

Lea la introducción general a Horarios y Crear un horario para obtener una comprensión básica sobre esta función.

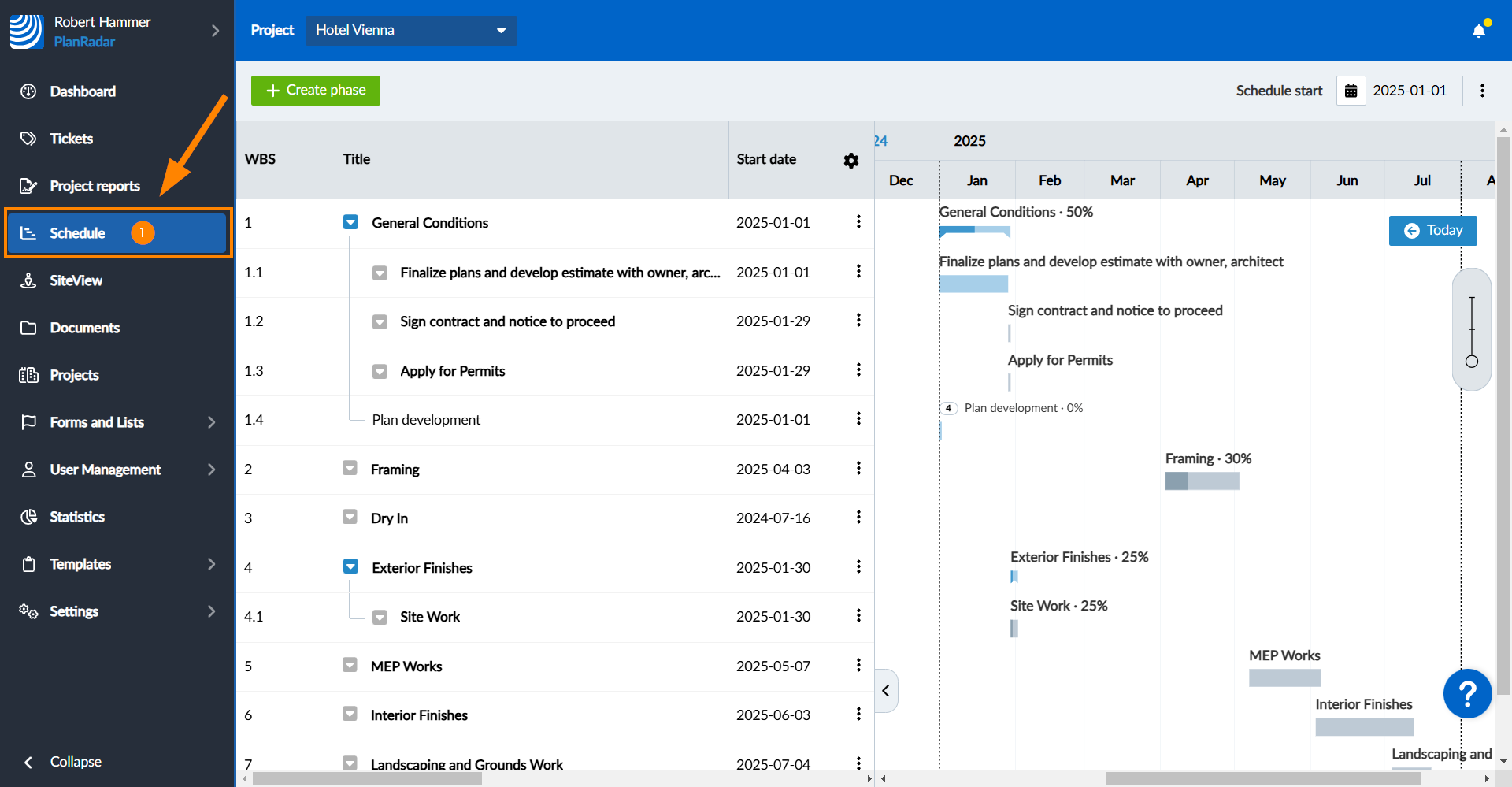

Cómo acceder al horario

1. Haga clic en Horario

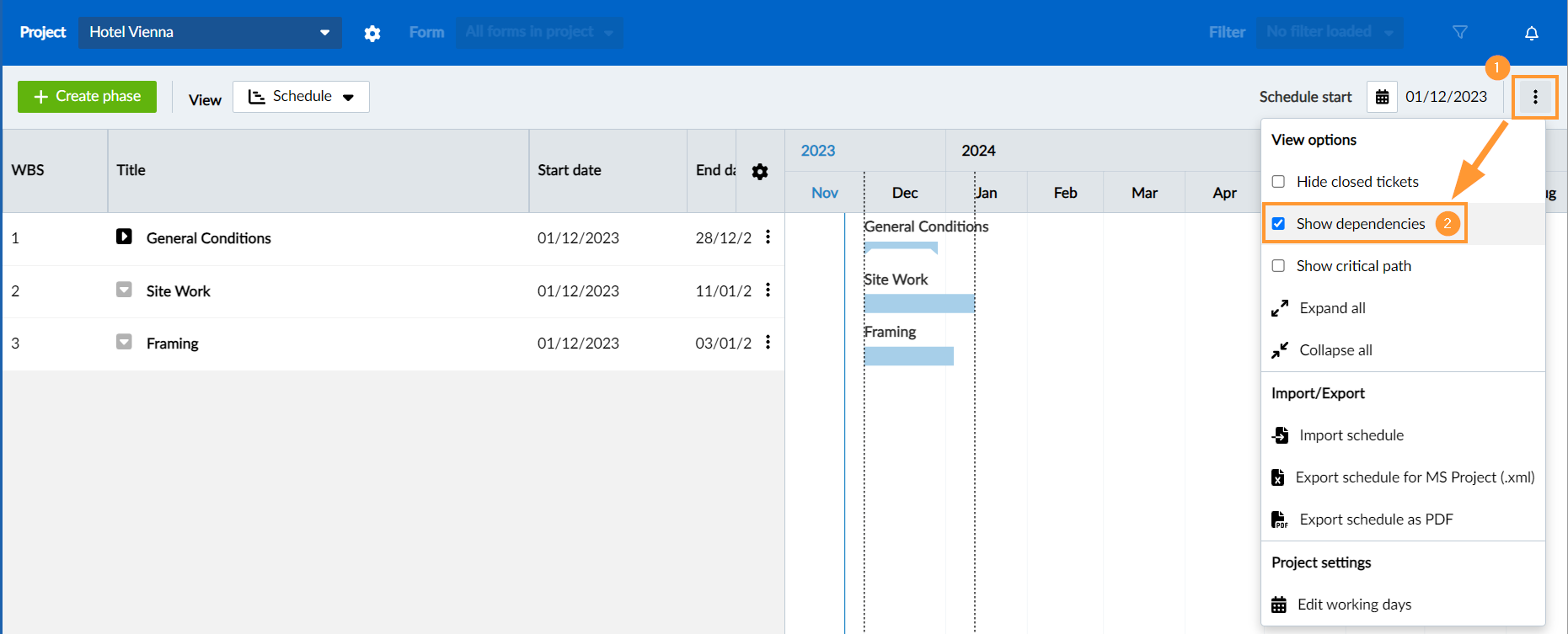

Activar el ajuste Mostrar dependencias

Cuando trabaje con dependencias, asegúrese de que está seleccionado el ajuste de vista Mostrar dependencias.

1. Abra el menú más
2. Seleccione la casilla Mostrar dependencias

Predecesores y sucesores

Una dependencia se define como un enlace de una fase o ticket a otra fase o ticket dependiente. Todos los enlaces entrantes se denominan predecesores y todos los enlaces salientes se denominan sucesores de una fase o ticket. Pueden mostrarse en una columna de la tabla EDT.

Consulte también: Ver y Navegar por un Programa > Columnas de la tabla EDT

Tipos de dependencia

PlanRadar admite cuatro tipos de dependencia:

• Acabar para empezar
• De arranque a arranque
• De acabado a acabado
• De principio a fin

Acabar para empezar

Terminar para empezar es, con diferencia, el tipo de dependencia más común. Se utiliza cuando una fase/ticket no puede comenzar hasta que se complete una predecesora.

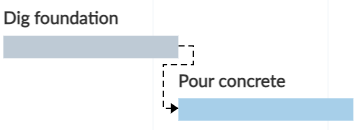

En el siguiente ejemplo, "Verter hormigón" no puede comenzar hasta que "Excavar cimientos" haya finalizado.

De arranque a arranque

El arranque por arranque se utiliza cuando una fase/entrada no puede arrancar hasta que una predecesora haya arrancado también.

En el siguiente ejemplo, la fase "Nivelar hormigón" no puede comenzar hasta que no haya comenzado "Verter hormigón".

De acabado a acabado

Se utiliza "de final a final" cuando una fase/ticket no puede completarse hasta que se haya completado su predecesora.

En el siguiente ejemplo, la fase "Añadir fontanería" no puede completarse hasta que no se haya completado "Añadir cableado".

De principio a fin

De principio a fin se utiliza cuando una fase/ticket no puede completarse hasta que se haya iniciado una predecesora. Este tipo se utiliza raramente.

En el siguiente ejemplo, la fase "Cierre" no puede completarse hasta que no haya comenzado "Traspaso".

Crear relaciones

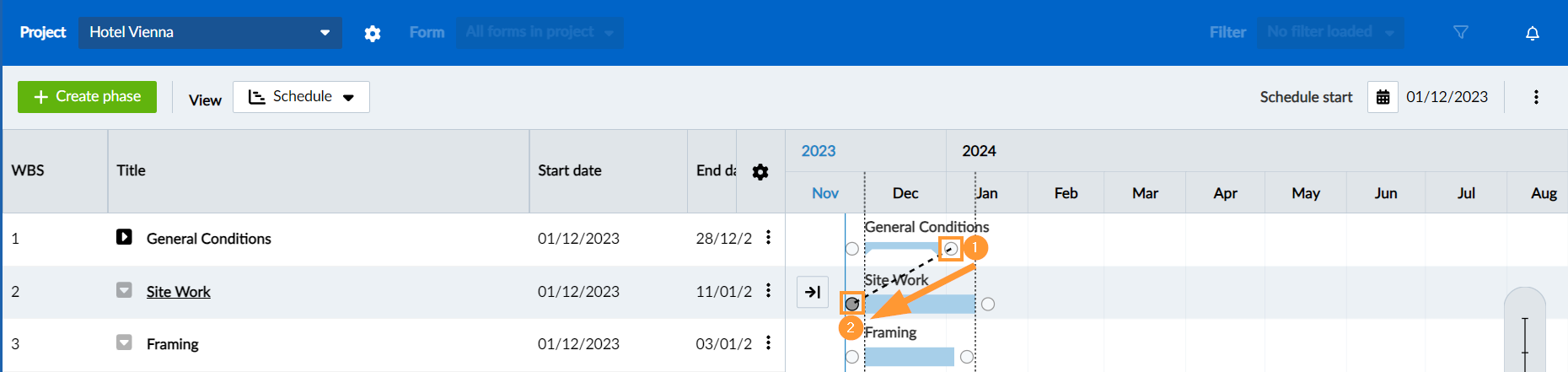

Para crear, por ejemplo, una dependencia Finalizar-Iniciar:

1. Pase el ratón por encima de la barra del predecesor en el diagrama de Gantt.
   Haga clic y mantenga pulsado el círculo al final de la fase/ticket.
2. Trace la línea hasta el círculo del inicio de la fase dependiente/ticket y suelte el botón del ratón.

Para crear uno de los otros tipos de dependencia, basta con arrastrar y soltar entre los círculos correspondientes al principio o al final de las fases/entradas.

Cada fase/ticket puede tener hasta 10 dependencias.

Ver y editar relaciones

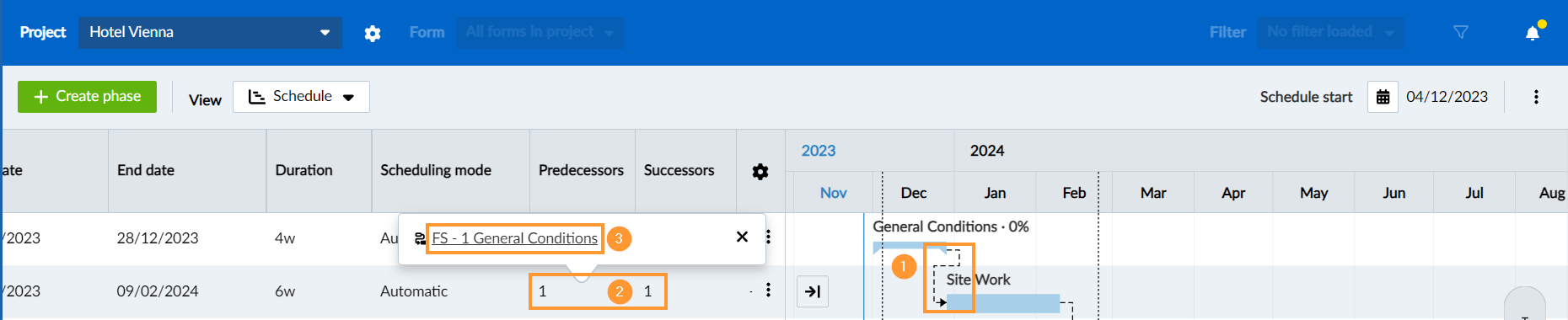

Para ver y editar una dependencia:

1. Haga clic en la flecha de dependencia en el diagrama de Gantt
2. O ver una lista de todos los predecesores o sucesores de una fase haciendo clic en el número en las columnas y
3. Haga clic en la dependencia de la lista.

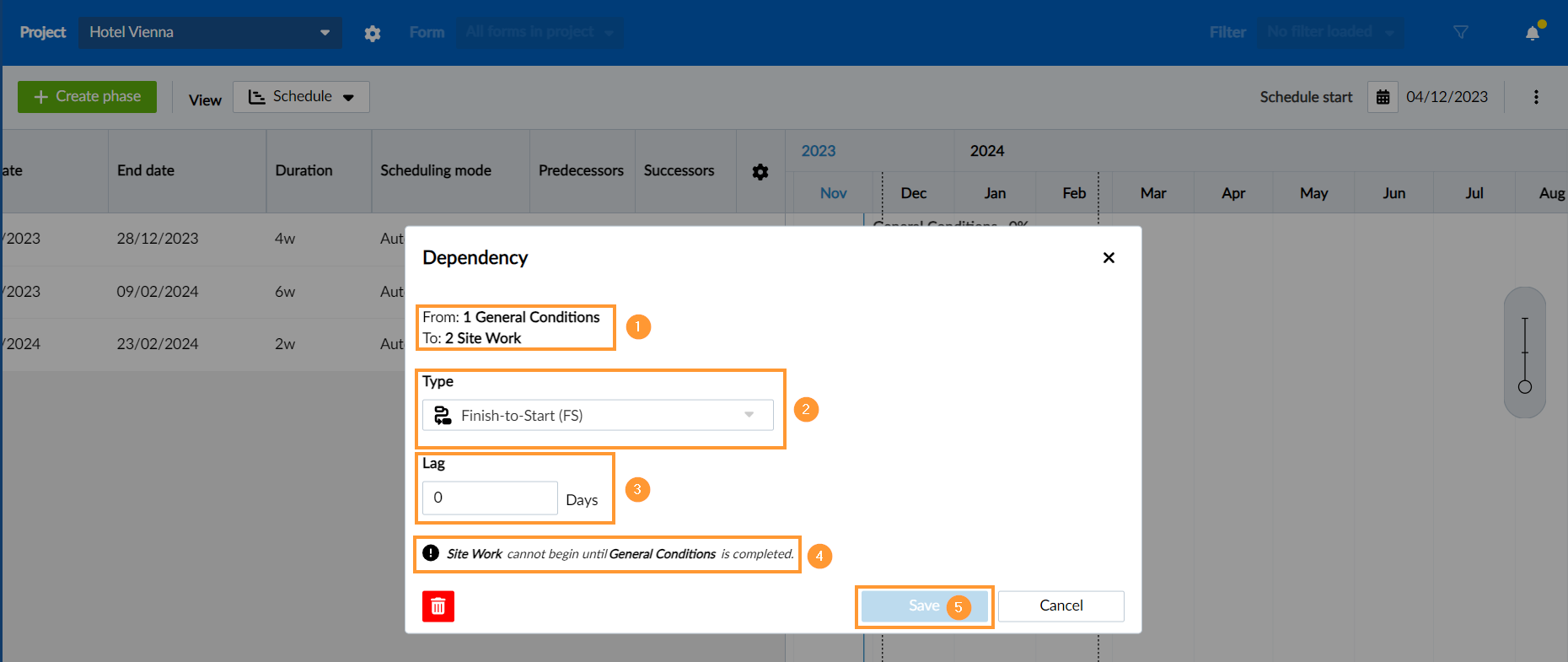

Ver y editar los detalles de la dependencia:

1. Desde muestra la fase/billete de origen y Hasta muestra la fase/billete de destino.
2. Tipo muestra el tipo de dependencia que puede cambiarse utilizando el desplegable.
3. Lag le permite programar un buffer en días laborables (se permiten valores negativos).
4. Ver una explicación del tipo de dependencia seleccionado.
5. Pulse Guardar para confirmar los cambios.

Eliminar dependencias

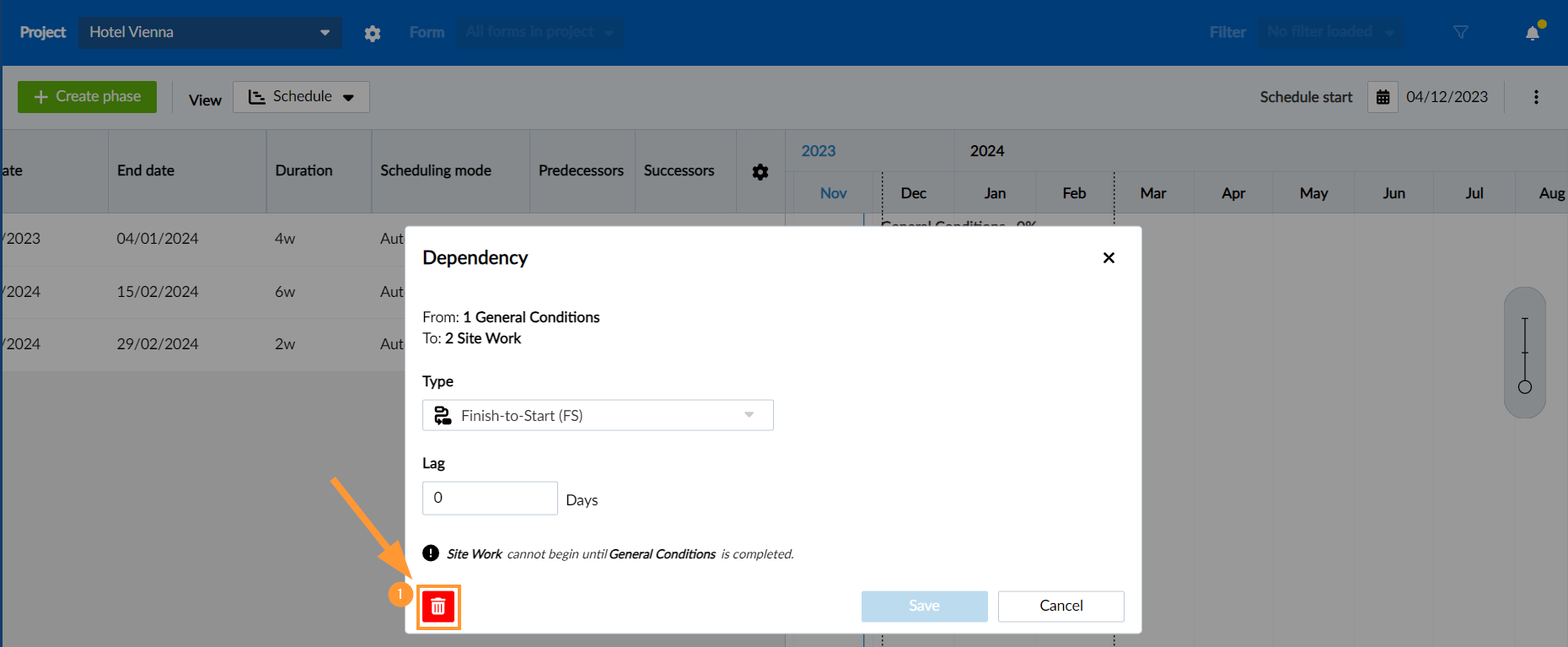

Para eliminar una dependencia, ábrala como se ha descrito anteriormente:

1. Pulse el icono delete.
