Ver y navegar por un horario

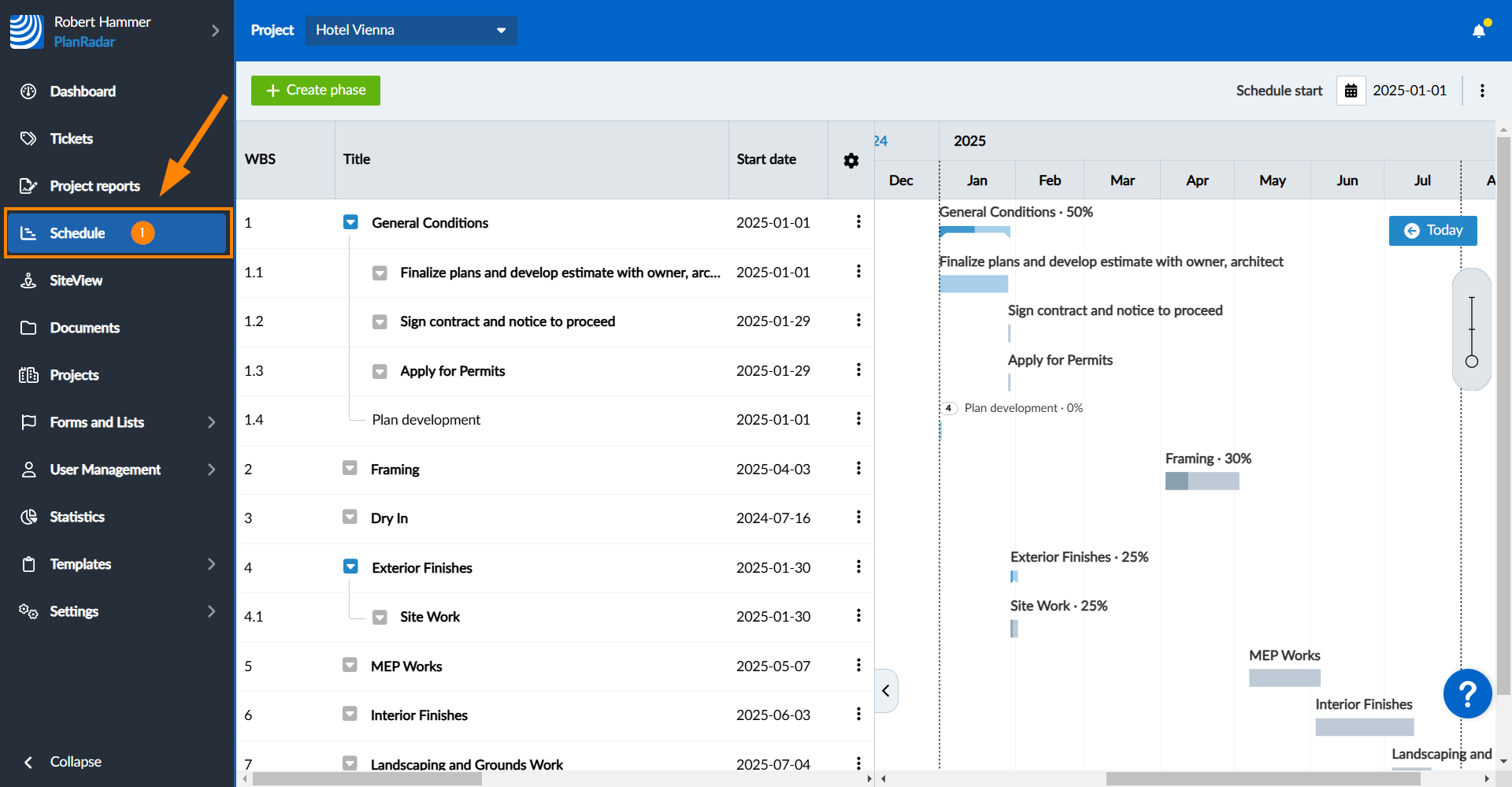

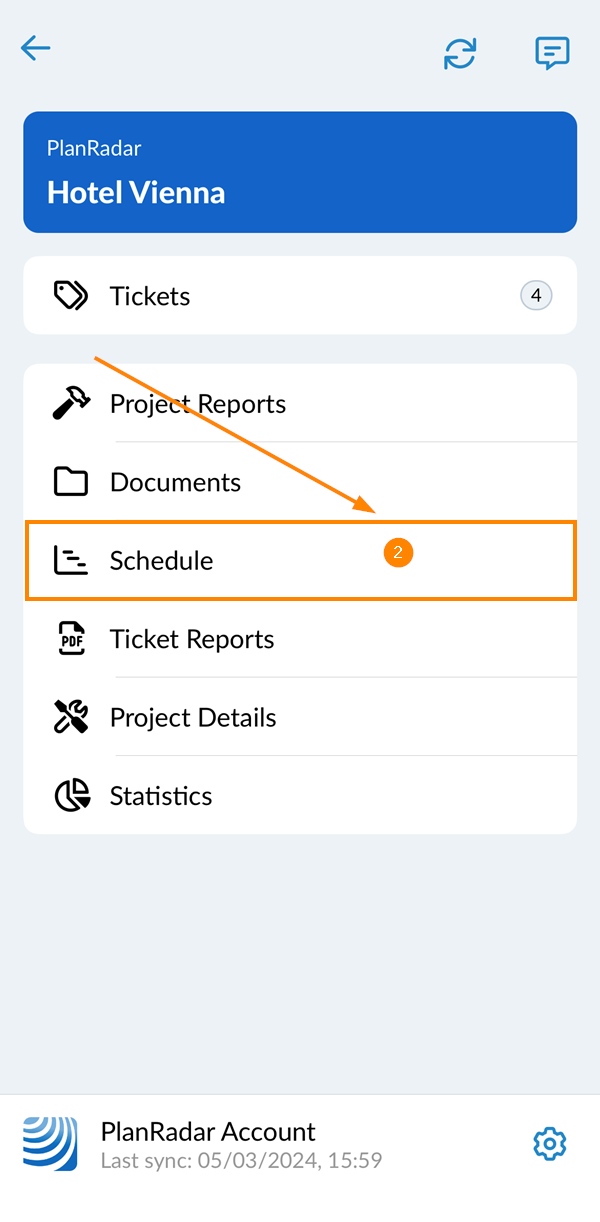

1. Haga clic en Horario

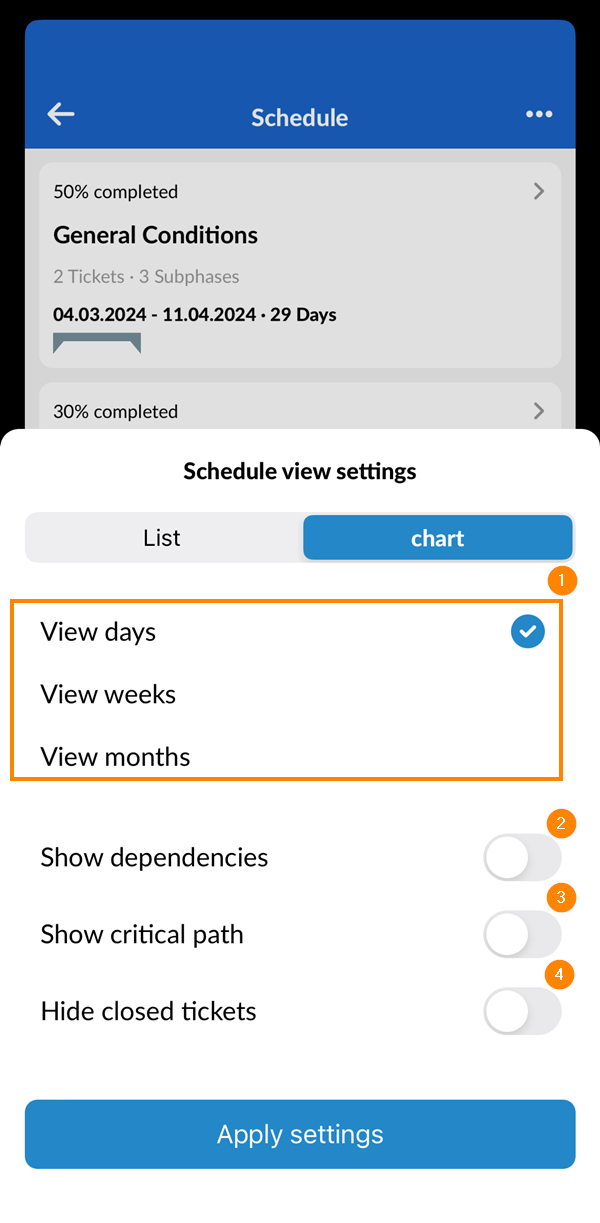

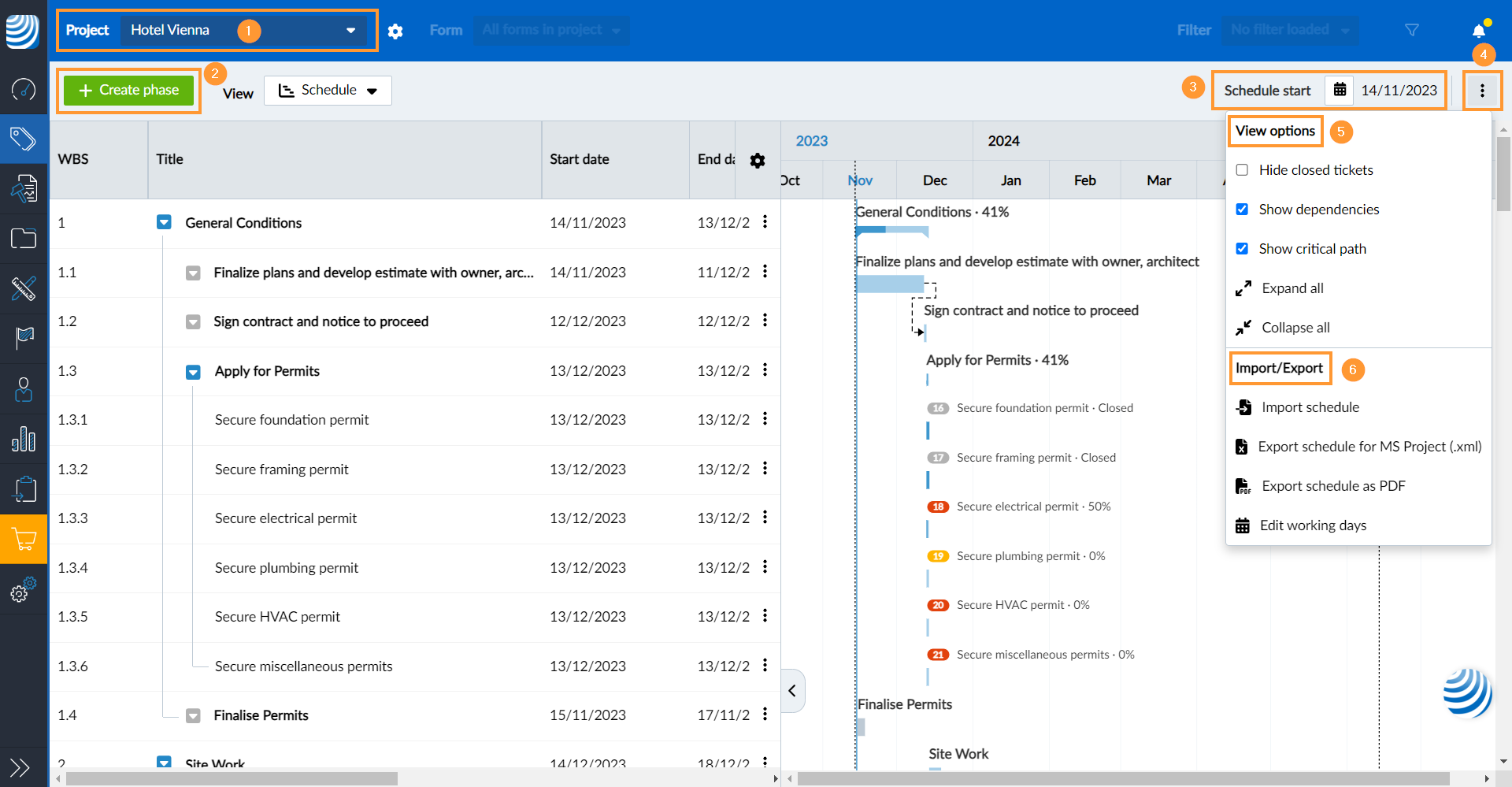

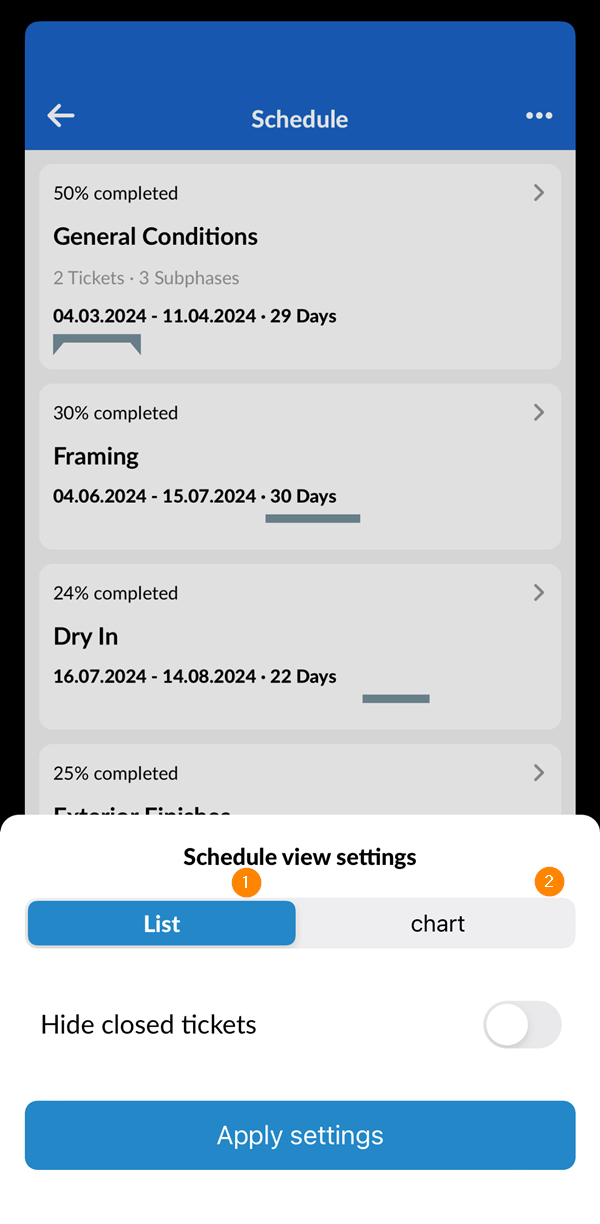

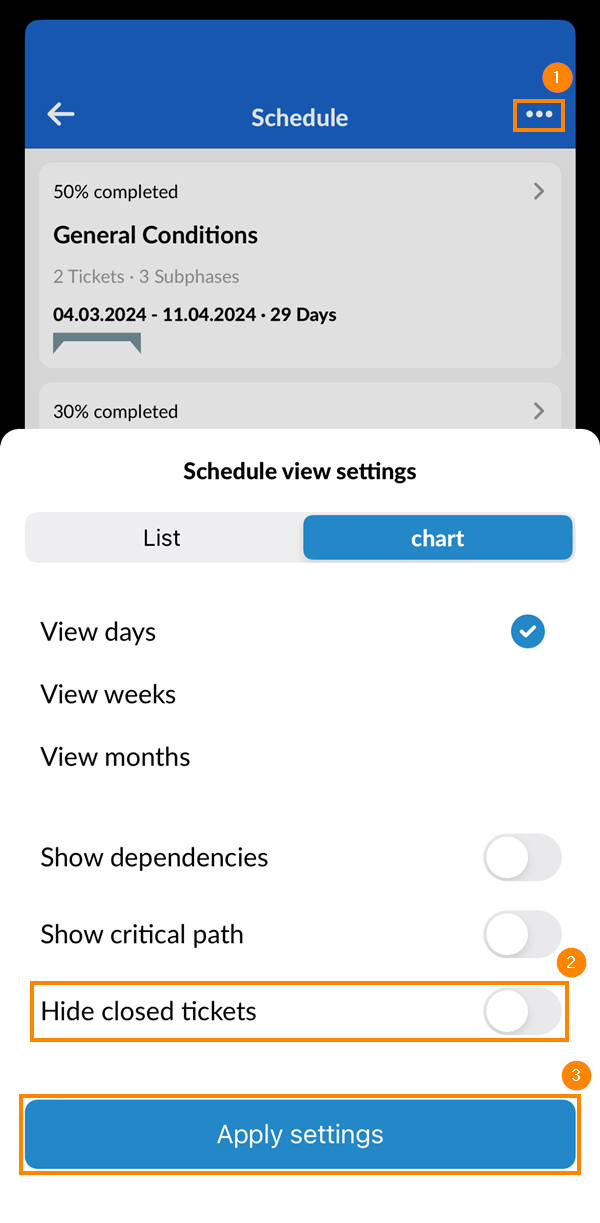

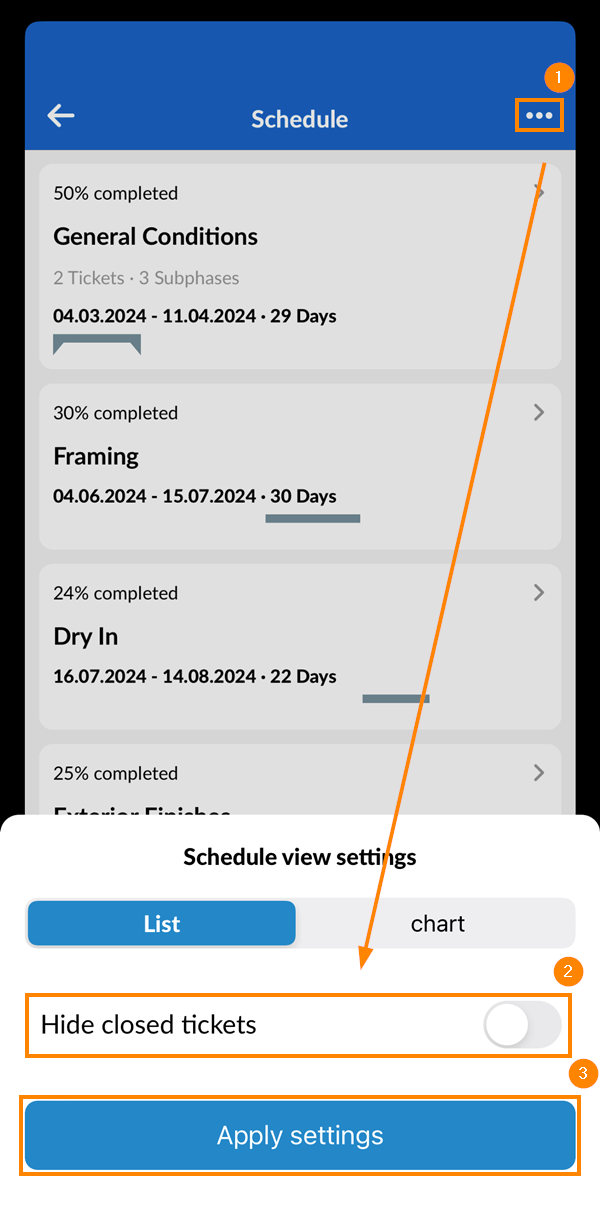

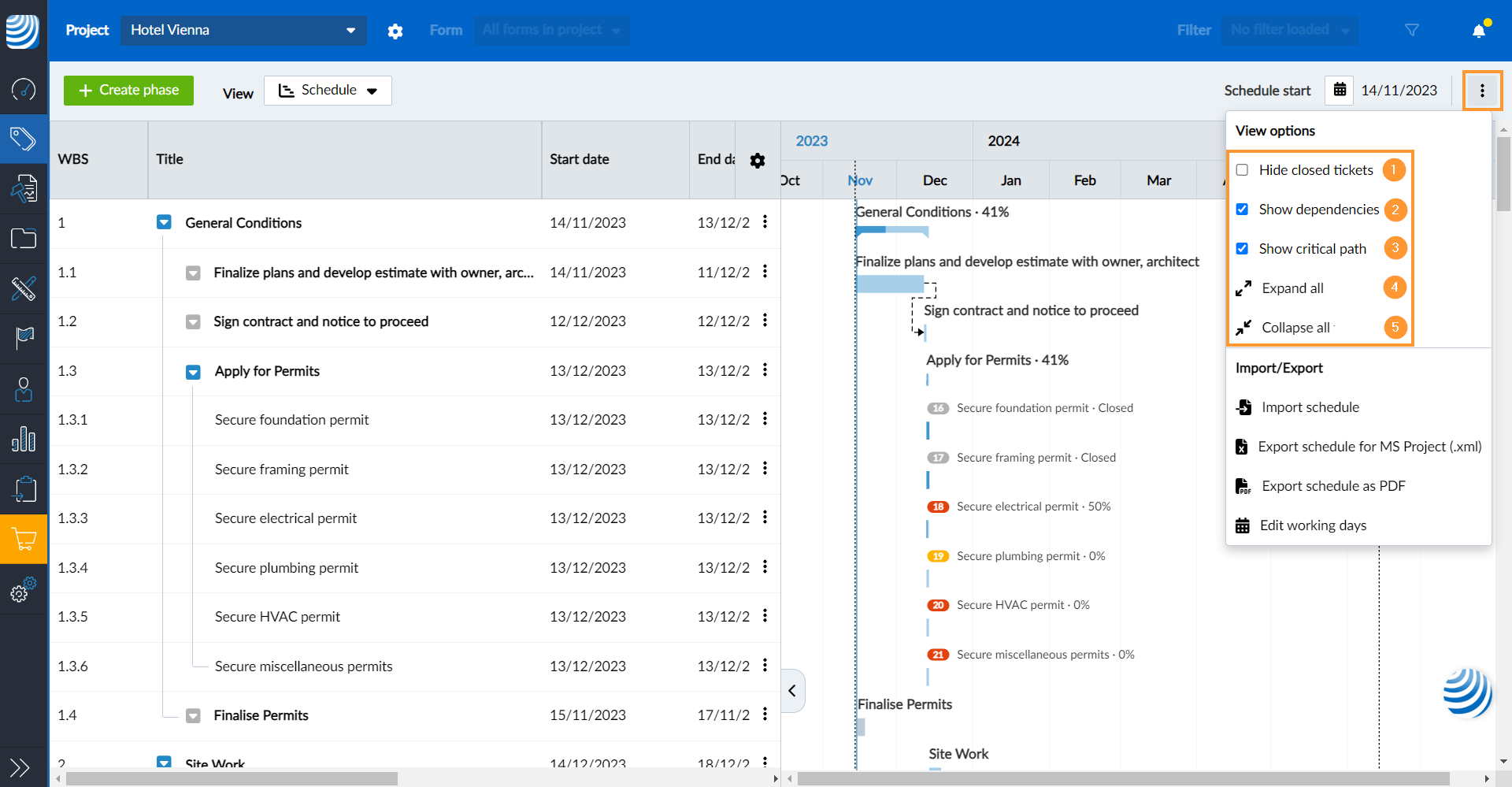

En el menú más, existen las siguientes opciones de vista:

1. Ocultar tickets cerrados: Este ajuste se aplica también a la vista de plan y a la vista de lista, tal y como se describe en Ocultar tickets cerrados.
2. Mostrar dependencias: Activar para mostrar las dependencias como flechas discontinuas en el diagrama de Gantt . Más información en Crear, editar o eliminar dependencias.
3. Mostrar ruta crítica: Active esta opción para mostrar la ruta crítica en color rojo.
4. Expandir todo: Haga clic para ver todas las subfases y tickets bajo sus fases padre en la EDT y el diagrama de Gantt.
5. Contraer todo: Haga clic para ocultar todas las subfases y tickets en la EDT y el diagrama de Gantt

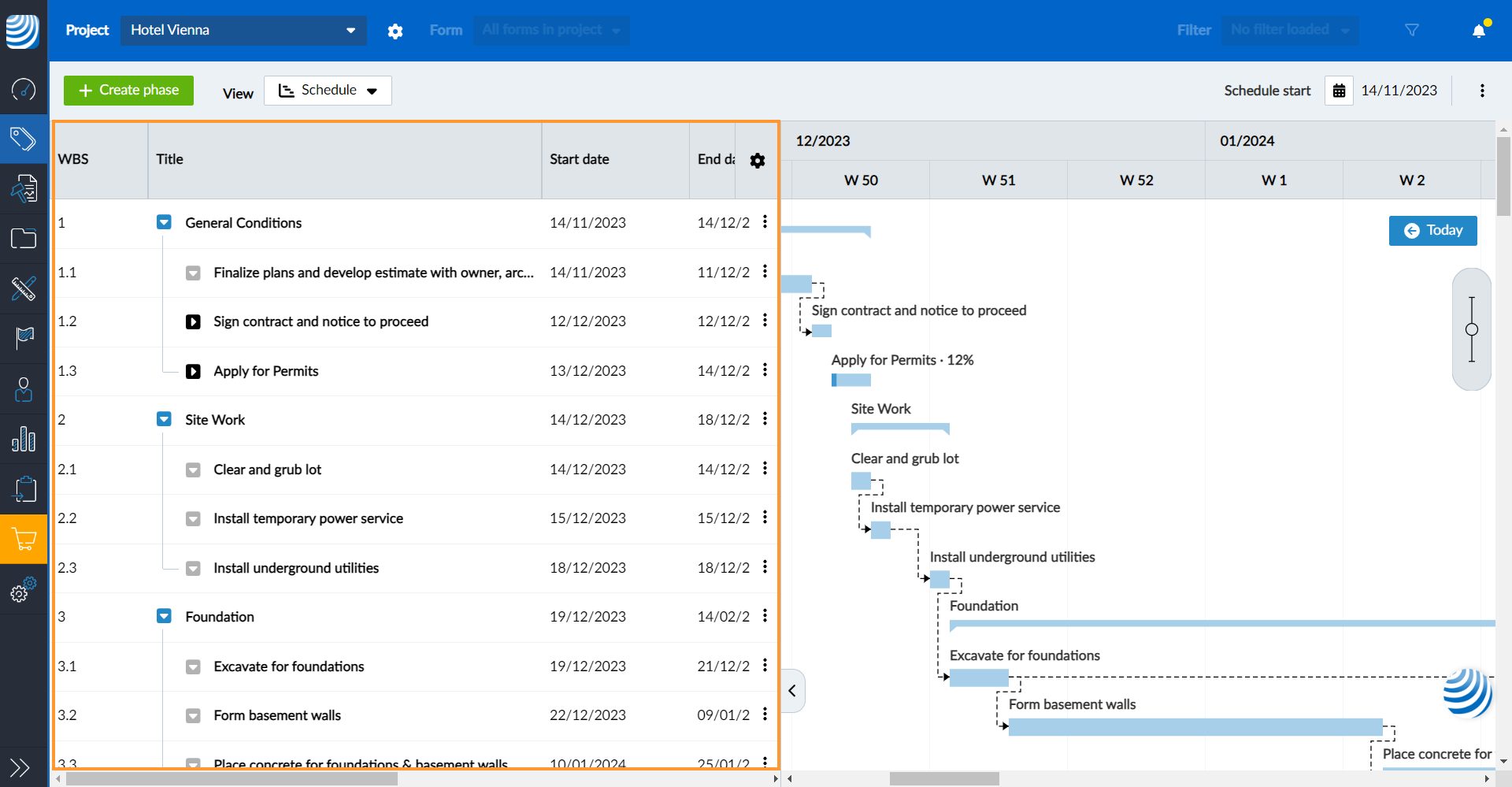

La EDT se muestra en la tabla de la izquierda. Es donde se construye la jerarquía de fases de su proyecto y donde puede añadir entradas a las fases.

Puede desplazarse tanto vertical como horizontalmente.

Las opciones de tabla disponibles a través del icono de engranaje situado en la parte superior izquierda de la tabla se describen en Ordenar y personalizar tablas.

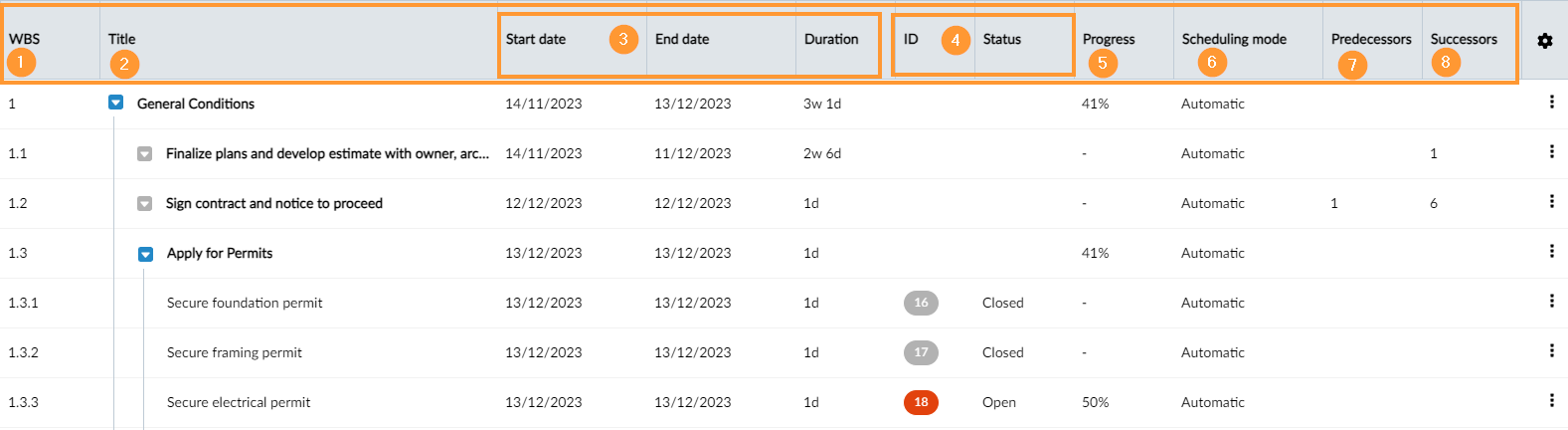

Columnas de la tabla EDT

1. La EDT muestra números generados automáticamente para reflejar la estructura y jerarquía de sus fases, subfases y tickets.
2. Título de fases y entradas
3. Fecha de inicio, fecha de finalización , y duración de una fase o ticket.
4. ID y Estado de los billetes (vacío en caso de fases). Más información en Colores de estado y alfileres de tickets.
5. Progreso de una fase o billete. Más información en Horarios > Progreso.

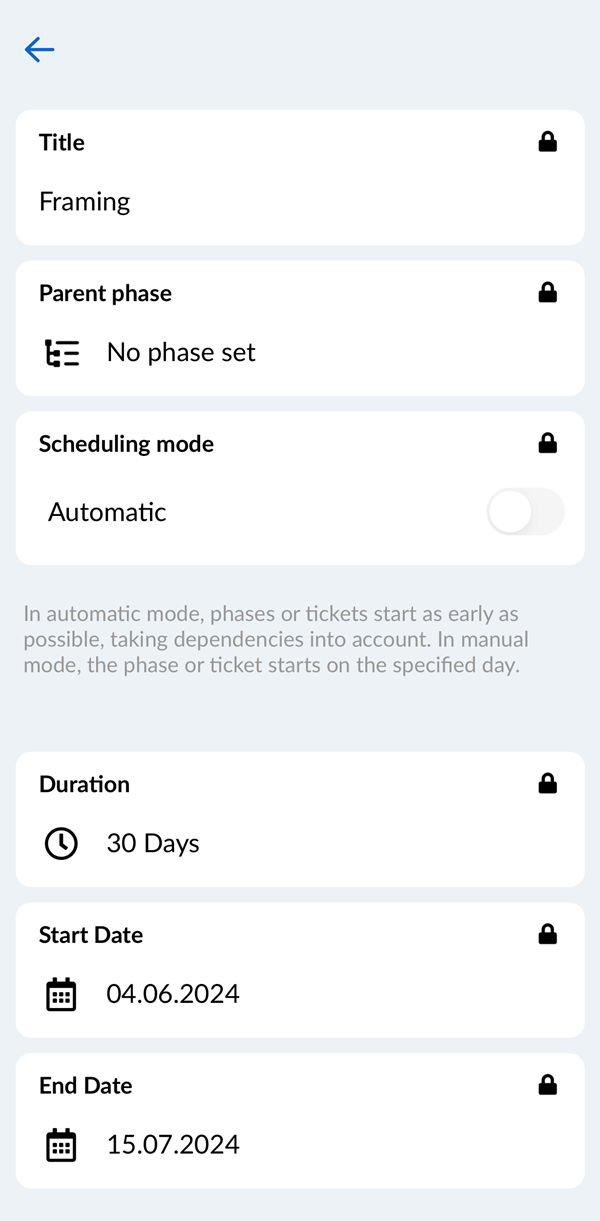

6. Modo de programación como se describe en Programaciones > Programación manual vs. automática.
7. Predecesores muestra el número de fases/tickets de los que depende éste.
8. Sucesores muestra el número de fases/entradas que dependen de éste.

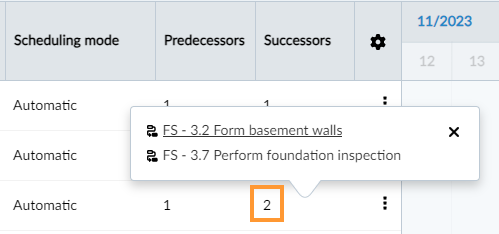

Haga clic en el número de predecesores o sucesores para mostrarlos todos. Haga clic en una dependencia para abrirla y editarla.

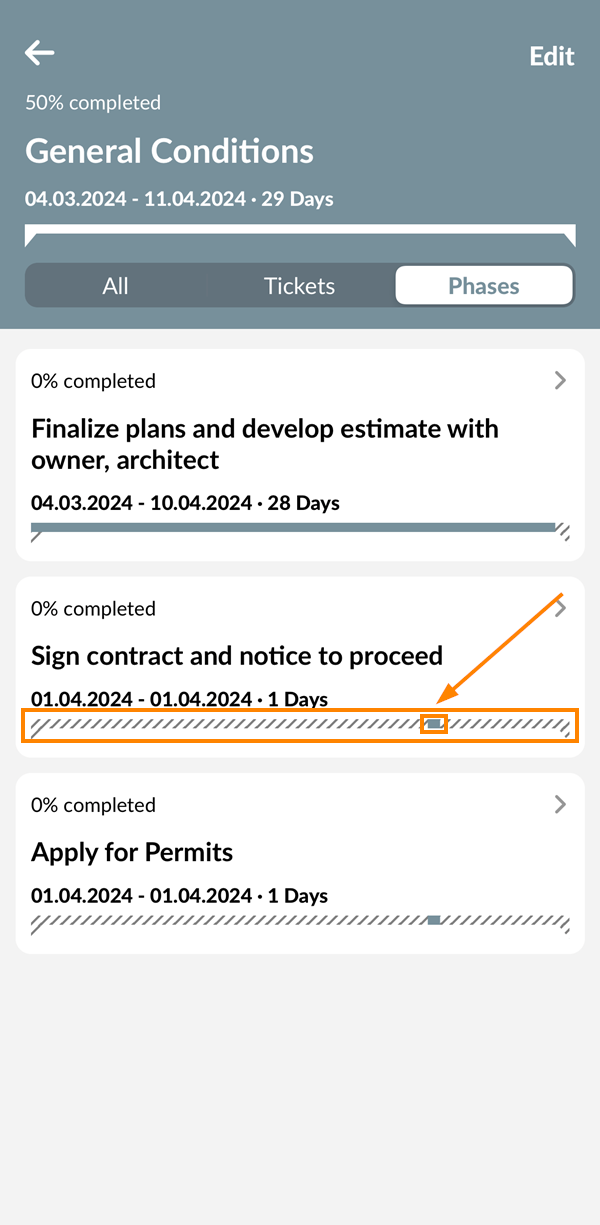

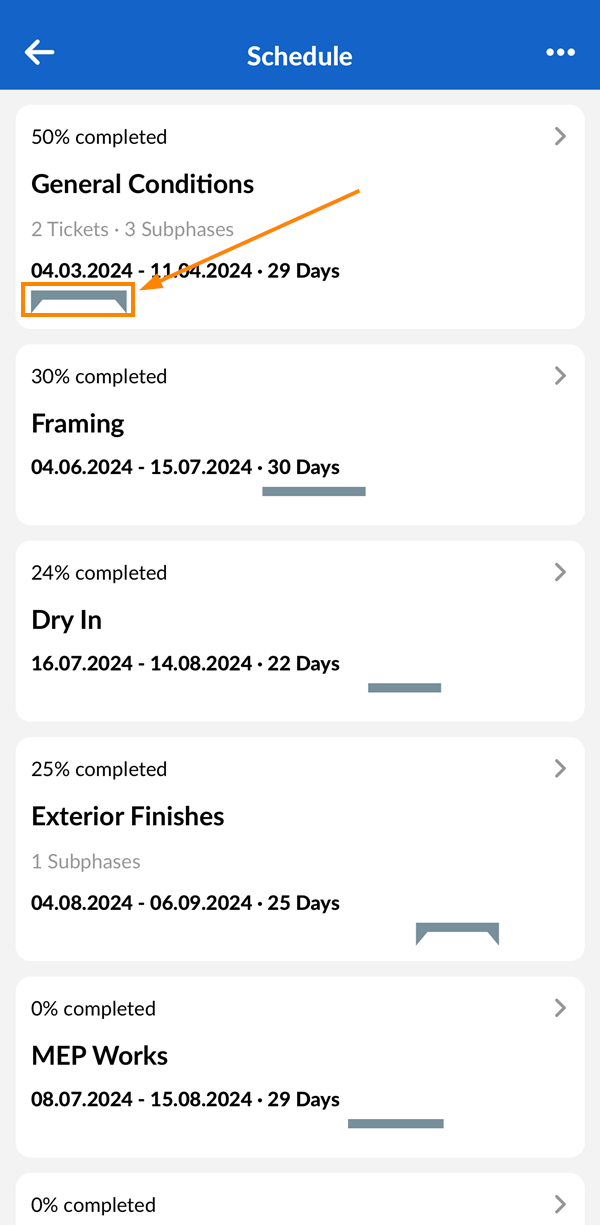

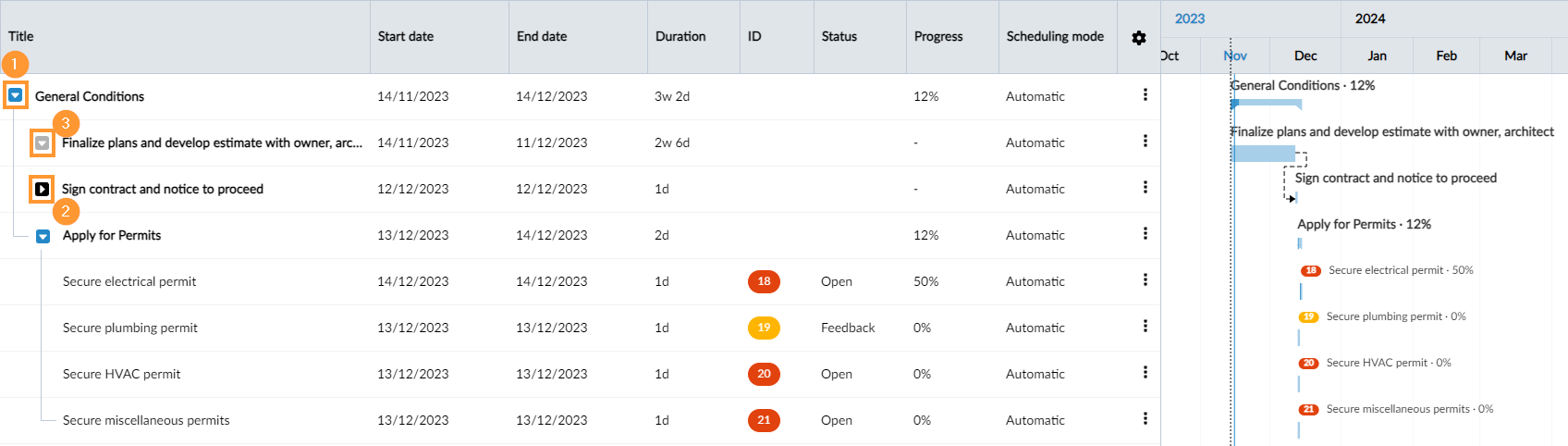

Contraer/ampliar subelementos de una fase

Contraiga y expanda los subelementos (fases o tickets) de una fase con los iconos de flecha.

1. Pulse la flecha azul icono para contraer y ocultar los subelementos.
2. Haga clic en la flecha negra icono para ampliar y ver los subelementos.
3. Vea la flecha gris icono de las fases que no tienen subelementos.

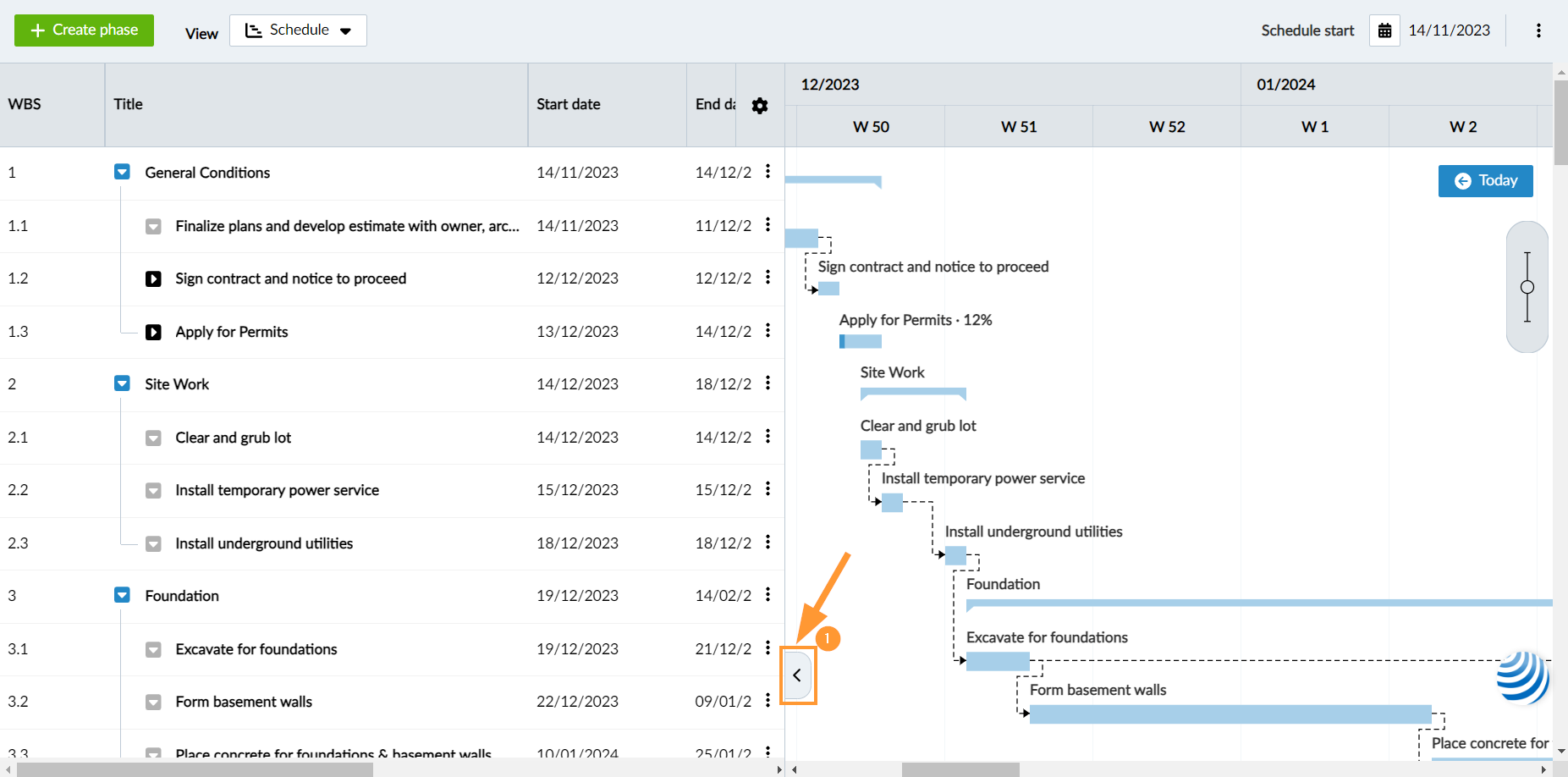

Ocultar/Mostrar la EDT

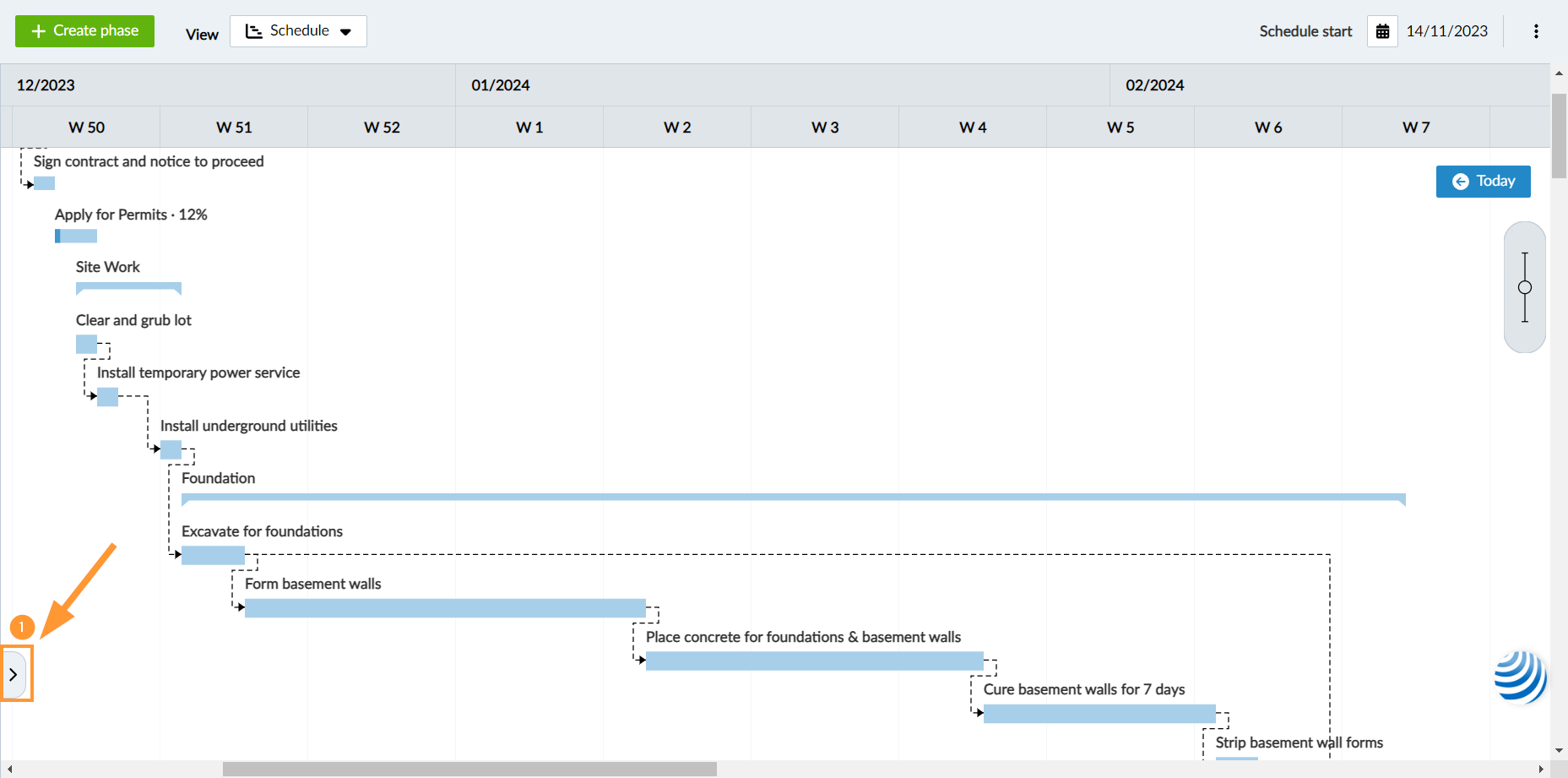

Para ampliar el diagrama de Gantt y ocultar la EDT:

1. Haga clic en el icono de flecha para ocultar el EDT.

1. Haga clic de nuevo en el icono de flecha para mostrar la EDT.

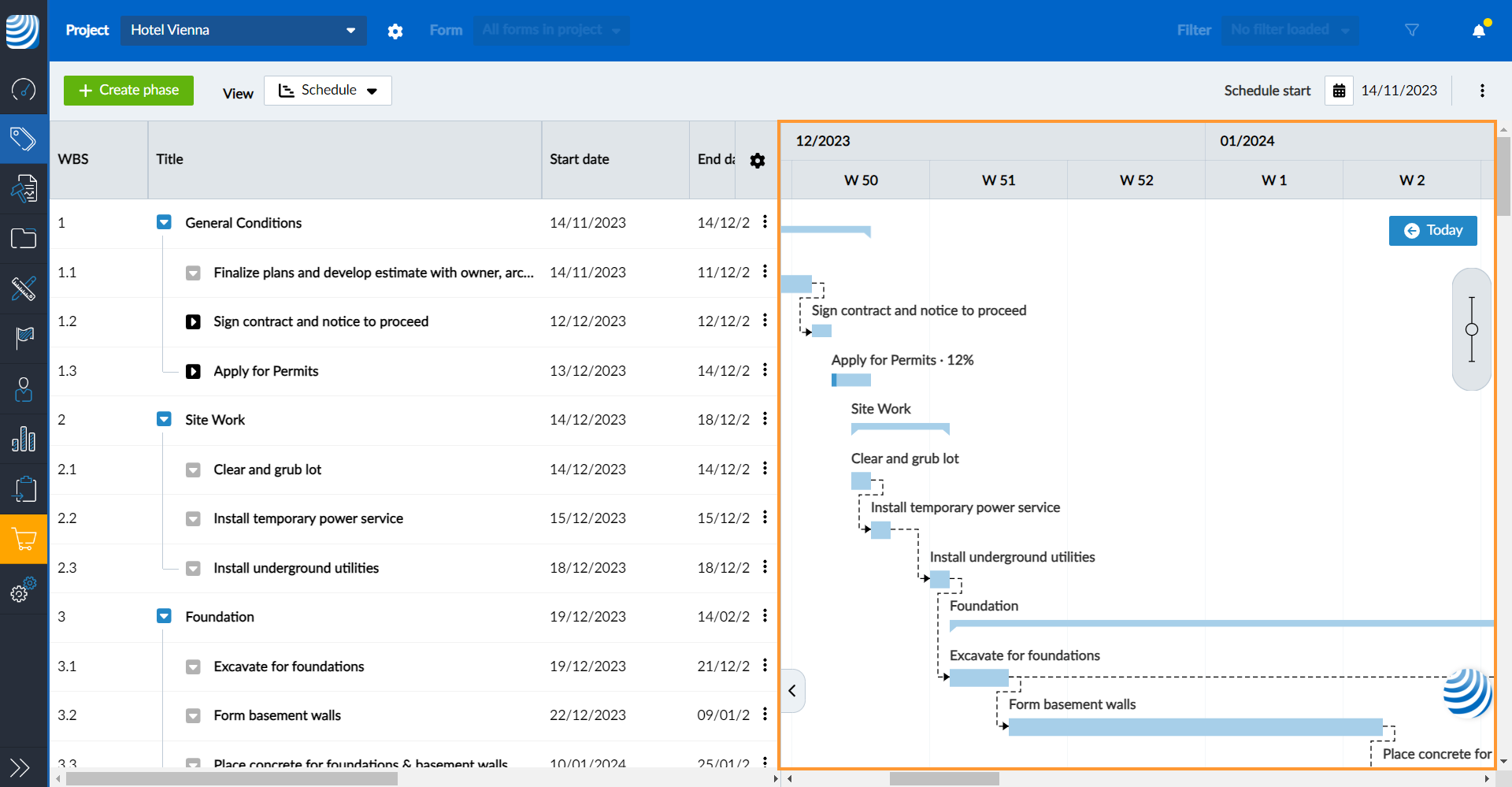

En el diagrama de Gantt puede programar sus fases y tickets en el calendario y gestionar las dependencias.

Las fases y tickets que visualiza en su EDT se ven simultáneamente en el diagrama de Gantt de la derecha (incluyendo el desplazamiento vertical y los subelementos contraídos/expandidos).

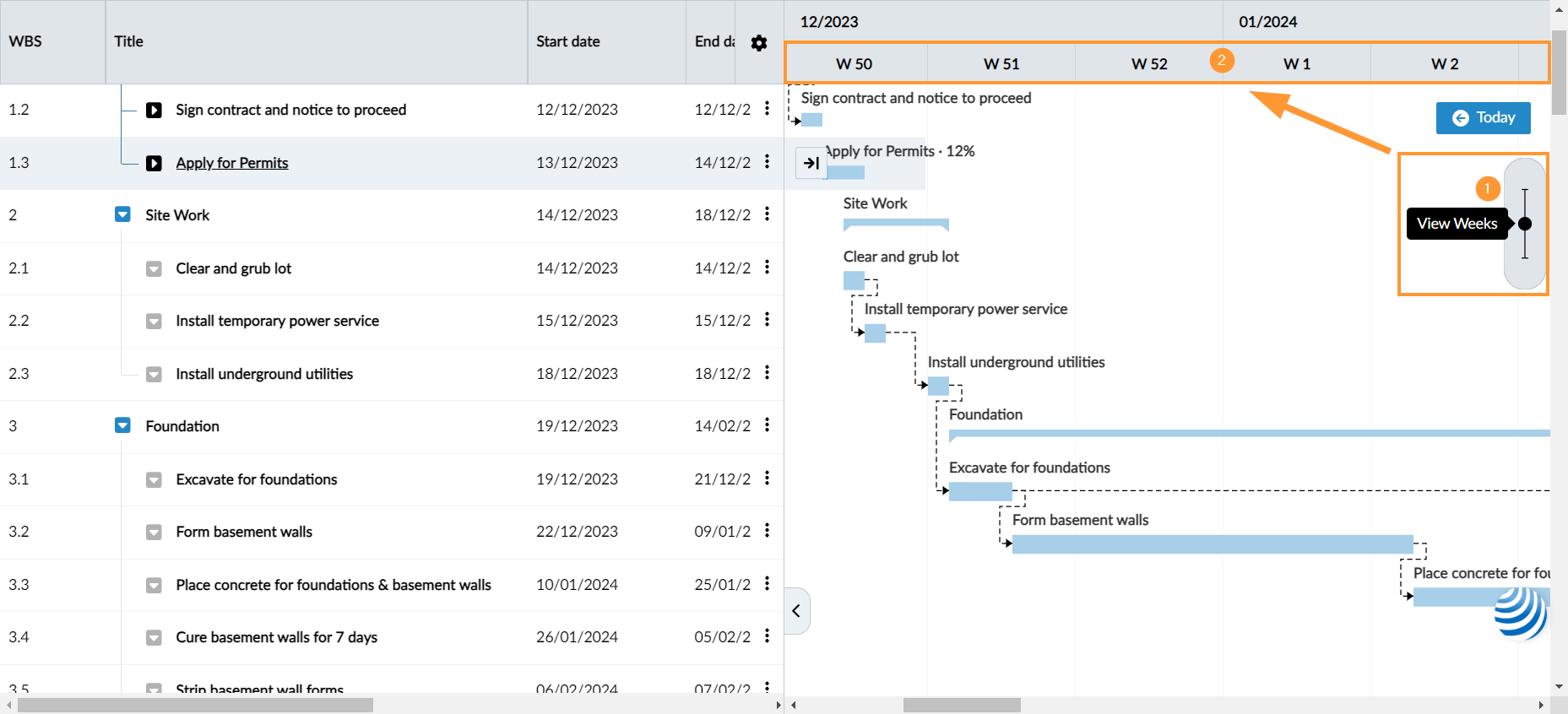

Zoom para ver días, semanas o meses

Puede ampliar y reducir el diagrama de Gantt visualizando la línea de tiempo por días, semanas o meses.

1. Mueva el control deslizante a Ver día, Ver semanas, o Ver meses.
2. La cabecera de la tabla se ajustará para mostrar días, semanas o meses.

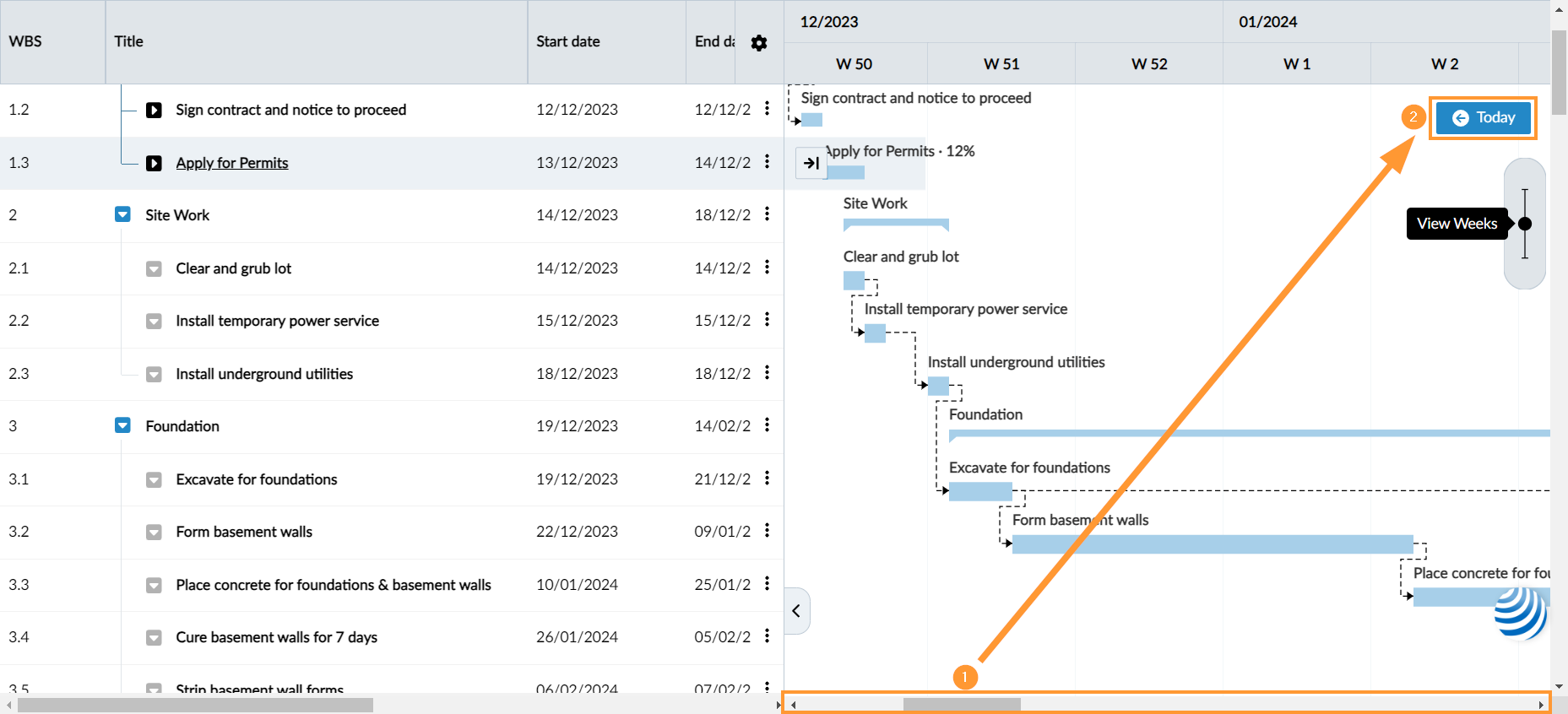

Navegar por la línea de tiempo

1. Utilice la barra de desplazamiento de la parte inferior para avanzar y retroceder en su línea de tiempo.

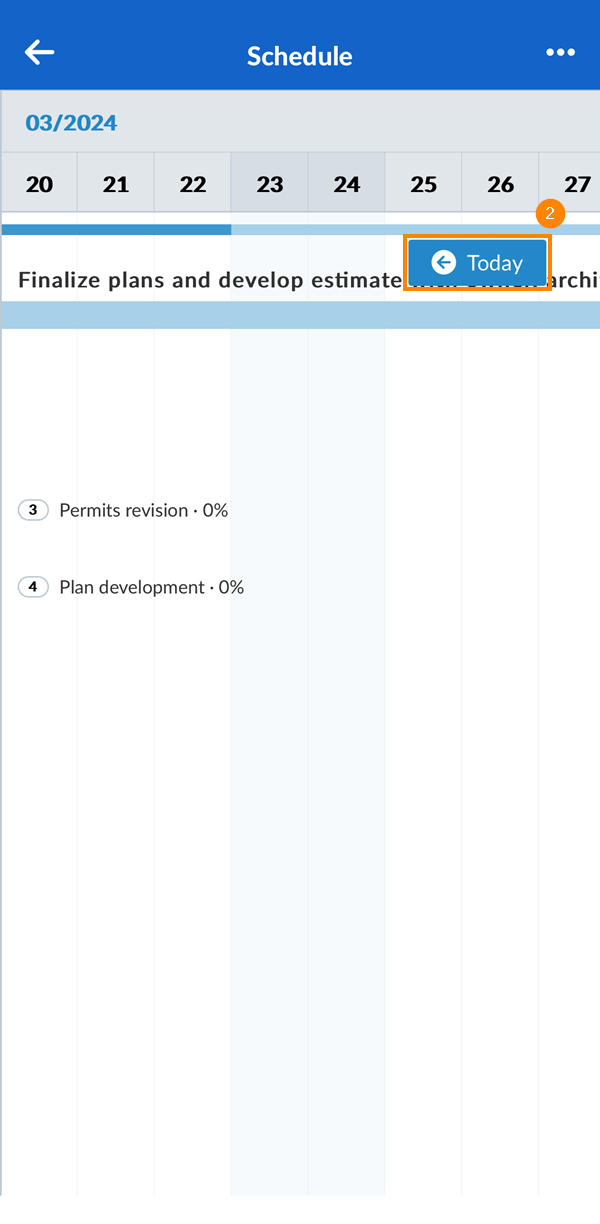

2. Pulse Hoy para volver a la fecha de hoy.

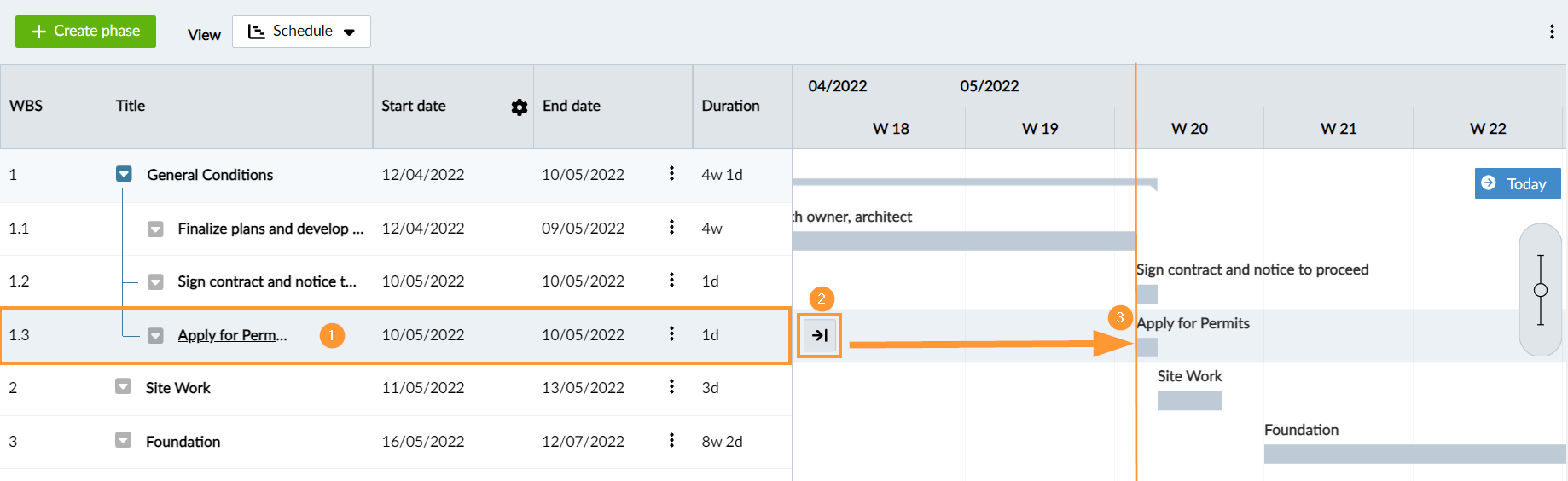

Saltar a la fecha de inicio de una fase en la línea de tiempo:

1. Pase el ratón por sobre una fase o entrada de la EDT para mostrar el botón de flecha.
2. Pulse el botón de flecha .
3. El diagrama de Gantt se desplazará hasta la fecha de inicio de la fase o ticket en la línea de tiempo.

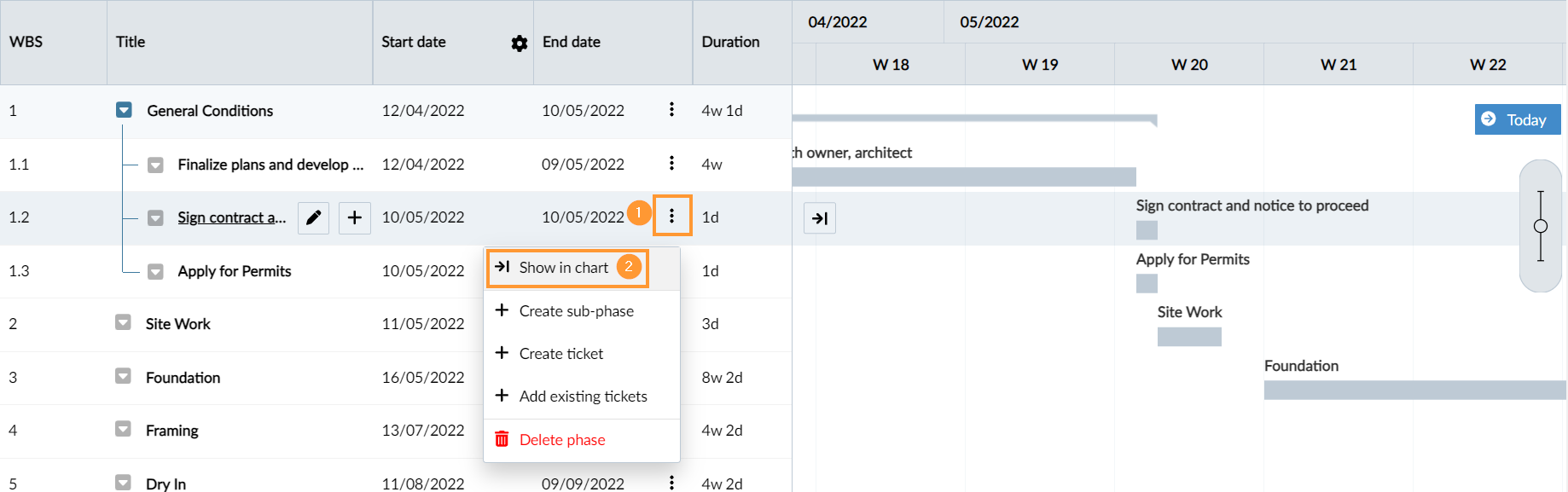

O alternativamente:

1. Abra el menú más de la fase o ticket correspondiente
2. Haga clic en Mostrar en el gráfico

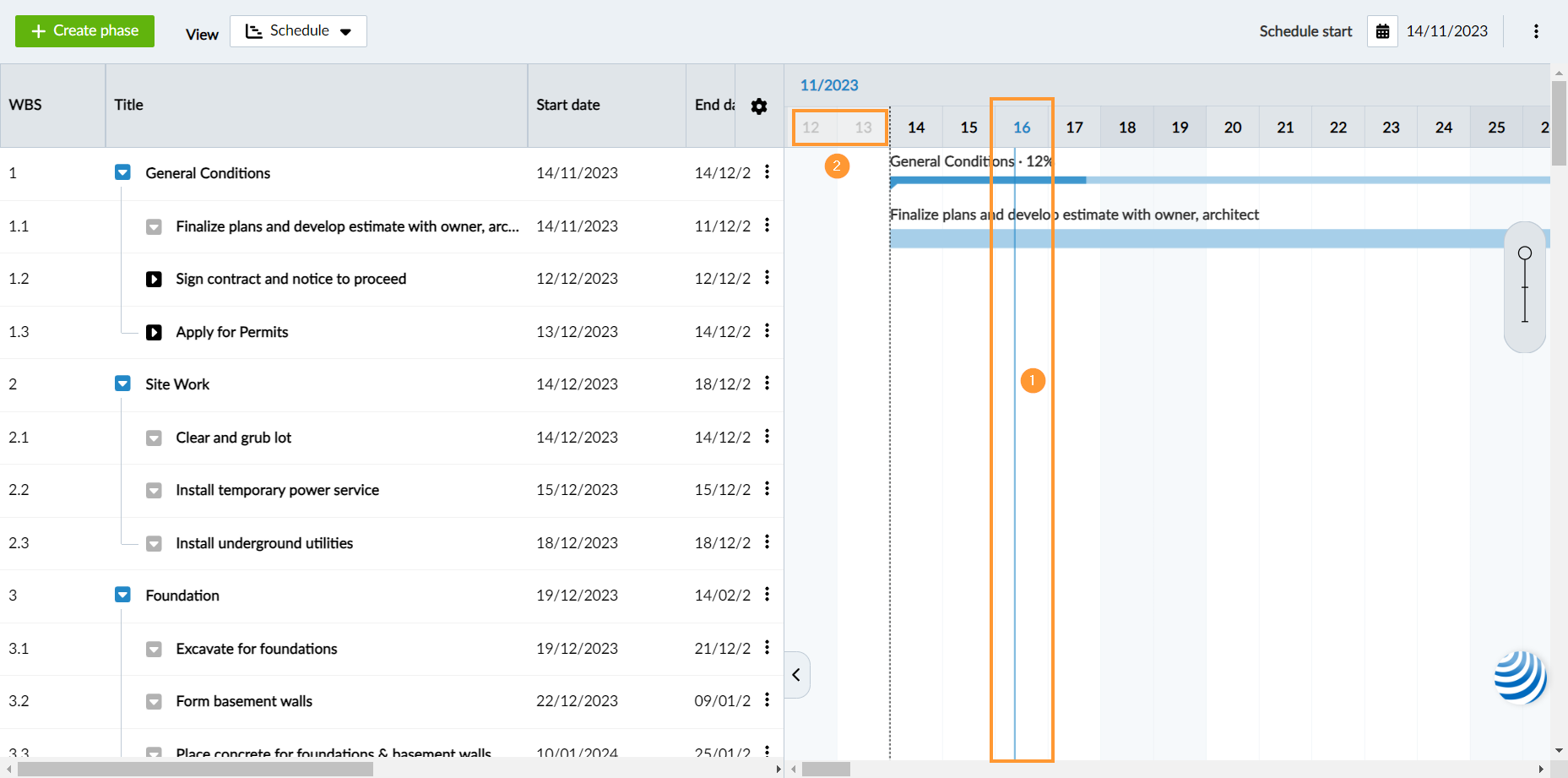

Indicación de inicio/fin de horario y hoy

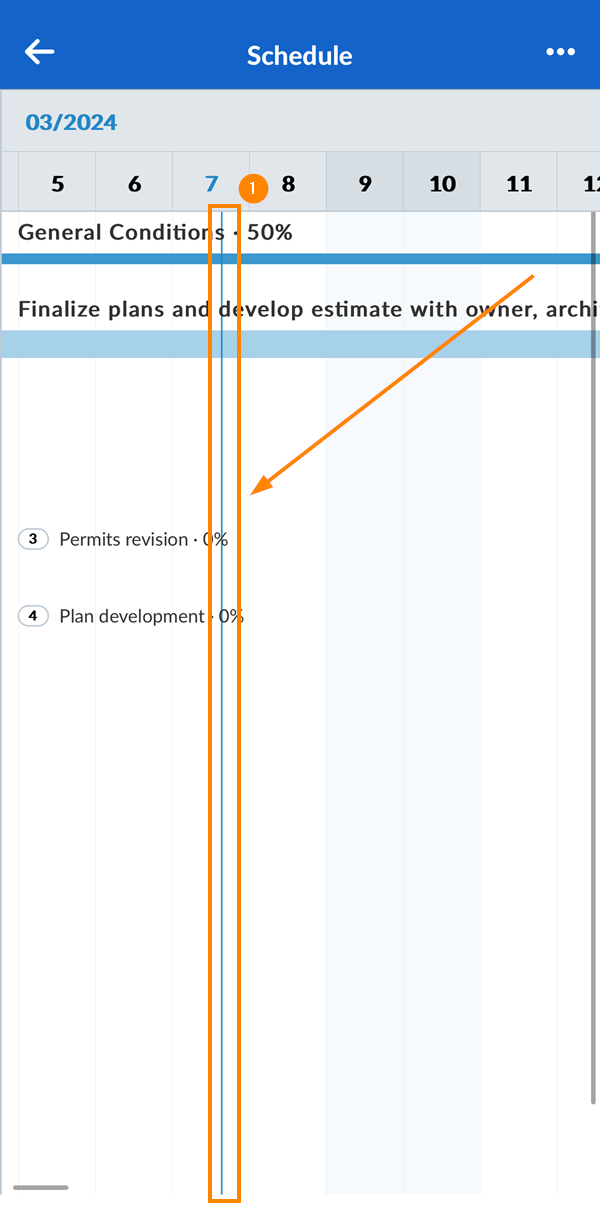

1. La línea azul indica el día de hoy.
2. El tiempo anterior (y posterior) a la fecha de inicio de su programa es en gris en la cabecera.

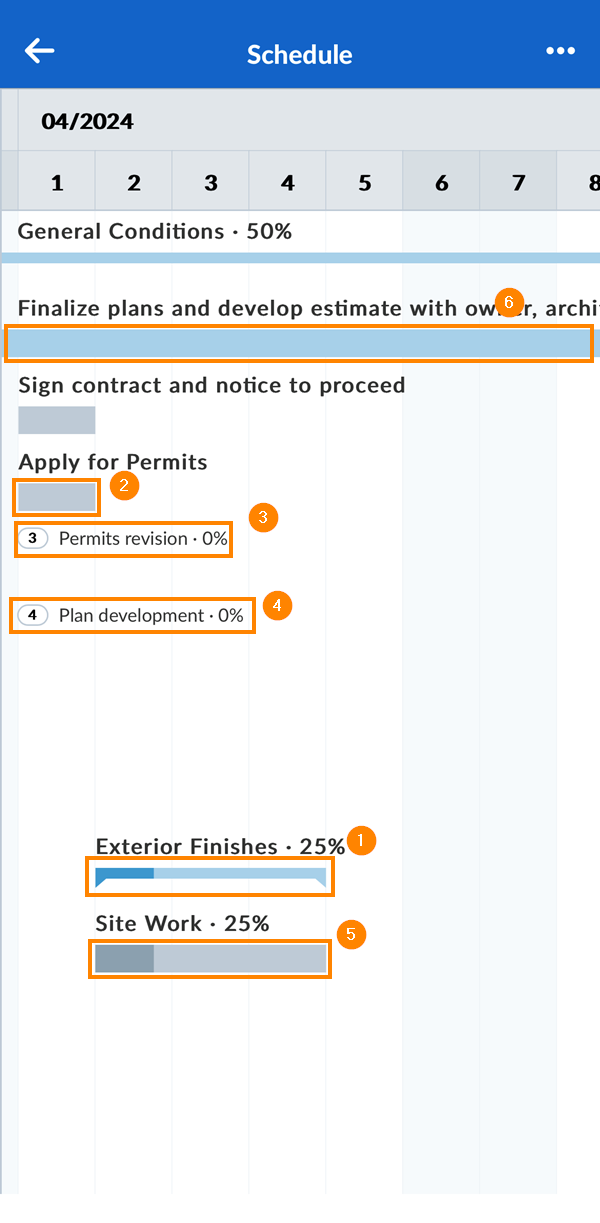

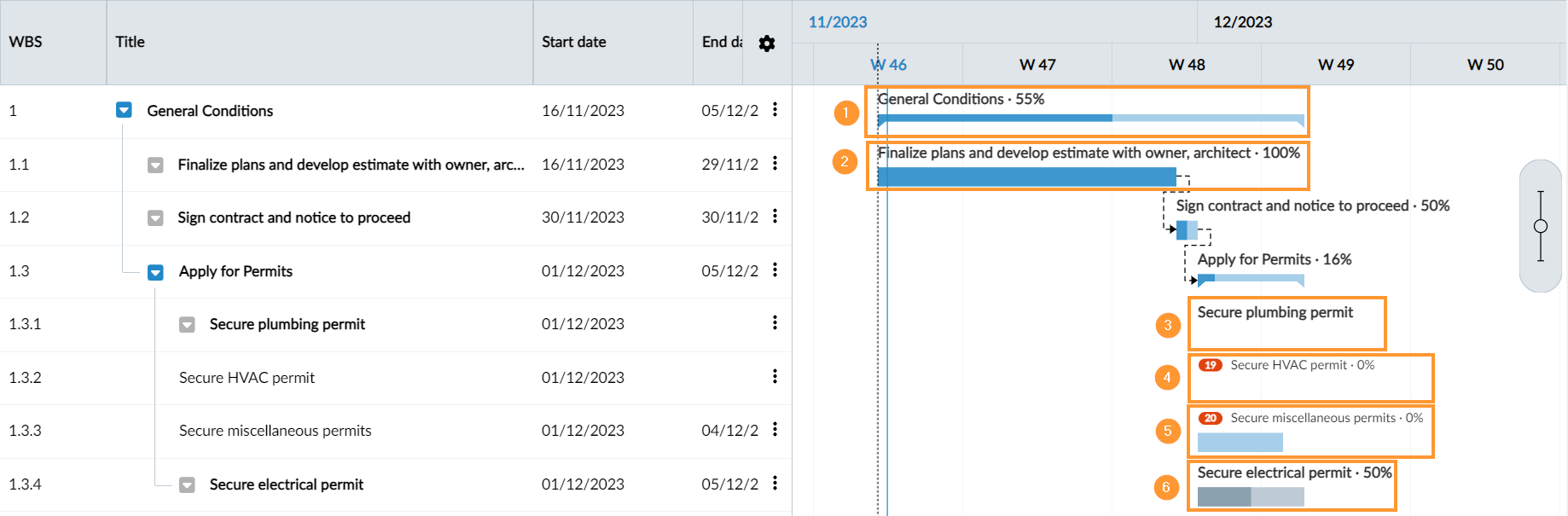

Color y estilo de las fases y entradas

En el diagrama de Gantt se ve:

1. Barras de pinchos para fases con subelementos
2. Barras sólidas para fases sin subelementos
3. Sin barras (sólo etiqueta) para fases y entradas sin duración
4. Insignias con identificación y color de estatus para las entradas - lea más en Colores de estatus e insignias para entradas
5. Barras azules para las fases y entradas programadas automáticamente
6. Barras grises para fases y tickets programados manualmente

El progreso en % también se visualiza en las barras mediante un azul o gris más oscuro.

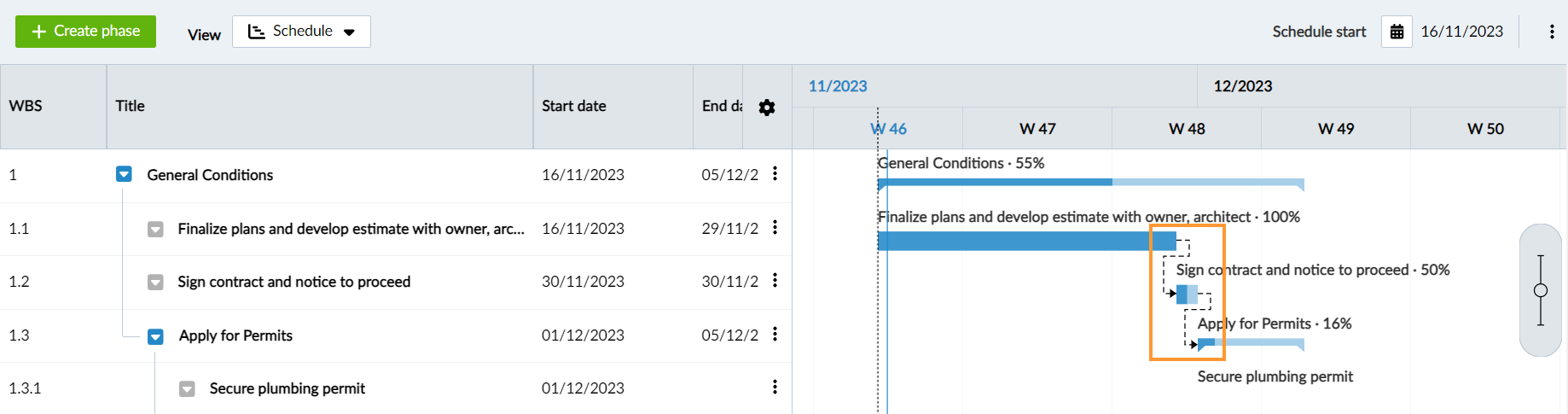

Si ha seleccionado Ver dependencias como se describe más arriba en Opciones de vista, entonces las dependencias se muestran como flechas discontinuas en el diagrama de Gantt .

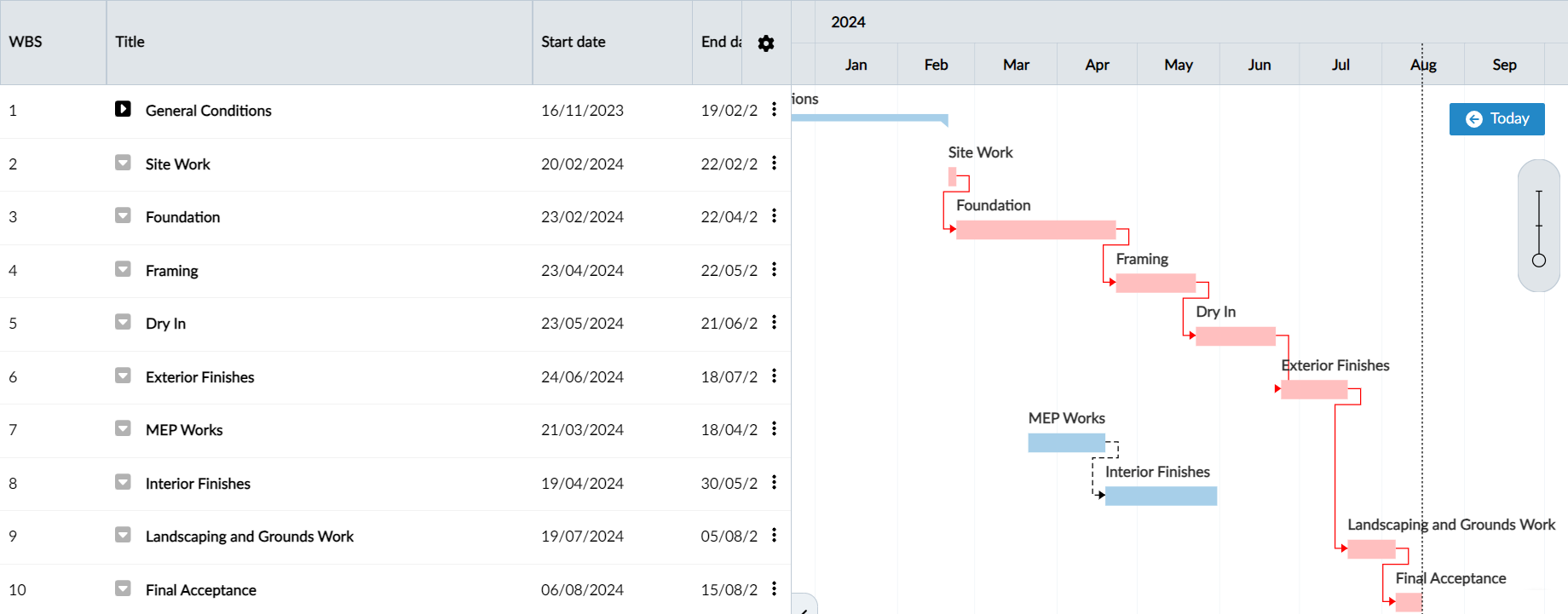

Mostrar camino crítico

Como se ha descrito anteriormente en Opciones de vista puede mostrar u ocultar la ruta crítica en el diagrama de Gantt.

La ruta crítica muestra la secuencia más larga de fases o tickets dependientes que influye en la fecha final de su calendario. Vigile siempre esas fases y tickets, ya que determinan la finalización puntual de su proyecto.
