Gestionar las capas de un proyecto

Tobias Patek
  • Actualización

Visión general

Cada proyecto requiere al menos una capa para organizar todas sus entradas en PlanRadar. Puede crear una jerarquía de capas para organizar su proyecto en edificios, plantas, tipo de obra y otros aspectos.

Puede crear, eliminar, renombrar y reordenar las capas tanto en la aplicación web como en las aplicaciones móviles. En la webapp también puede ordenarlas alfabéticamente como operación única.

Más información sobre Capas.

Acceso y permisos

Para gestionar las capas de un proyecto, necesita un usuario interno con el permiso de usuario 'Proyectos'.
Lea más en Permisos.

Cómo acceder

Para gestionar las capas de un proyecto:

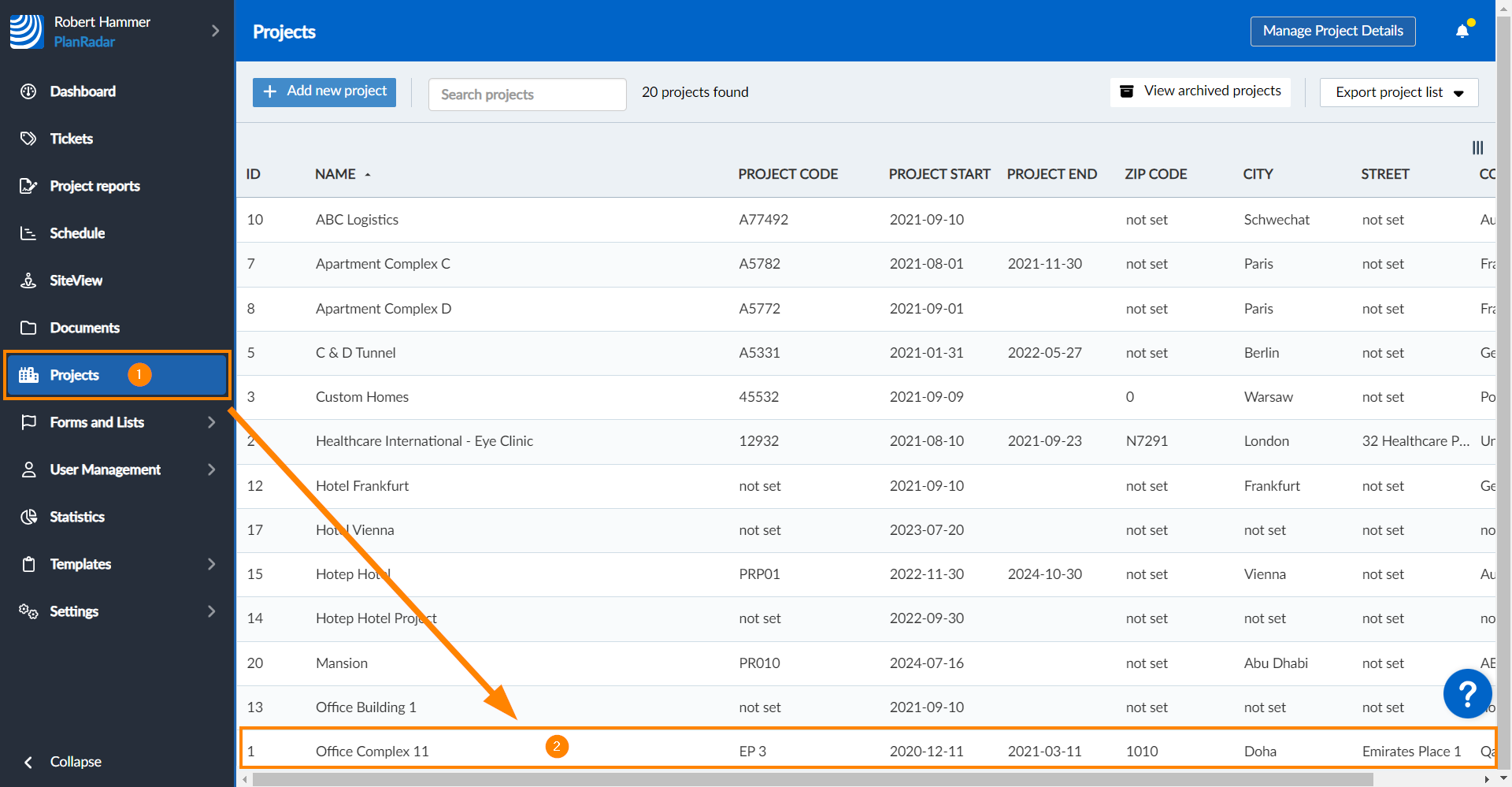

  1. Haga clic en Proyectos
  2. Haga clic en el proyecto para abrirlo

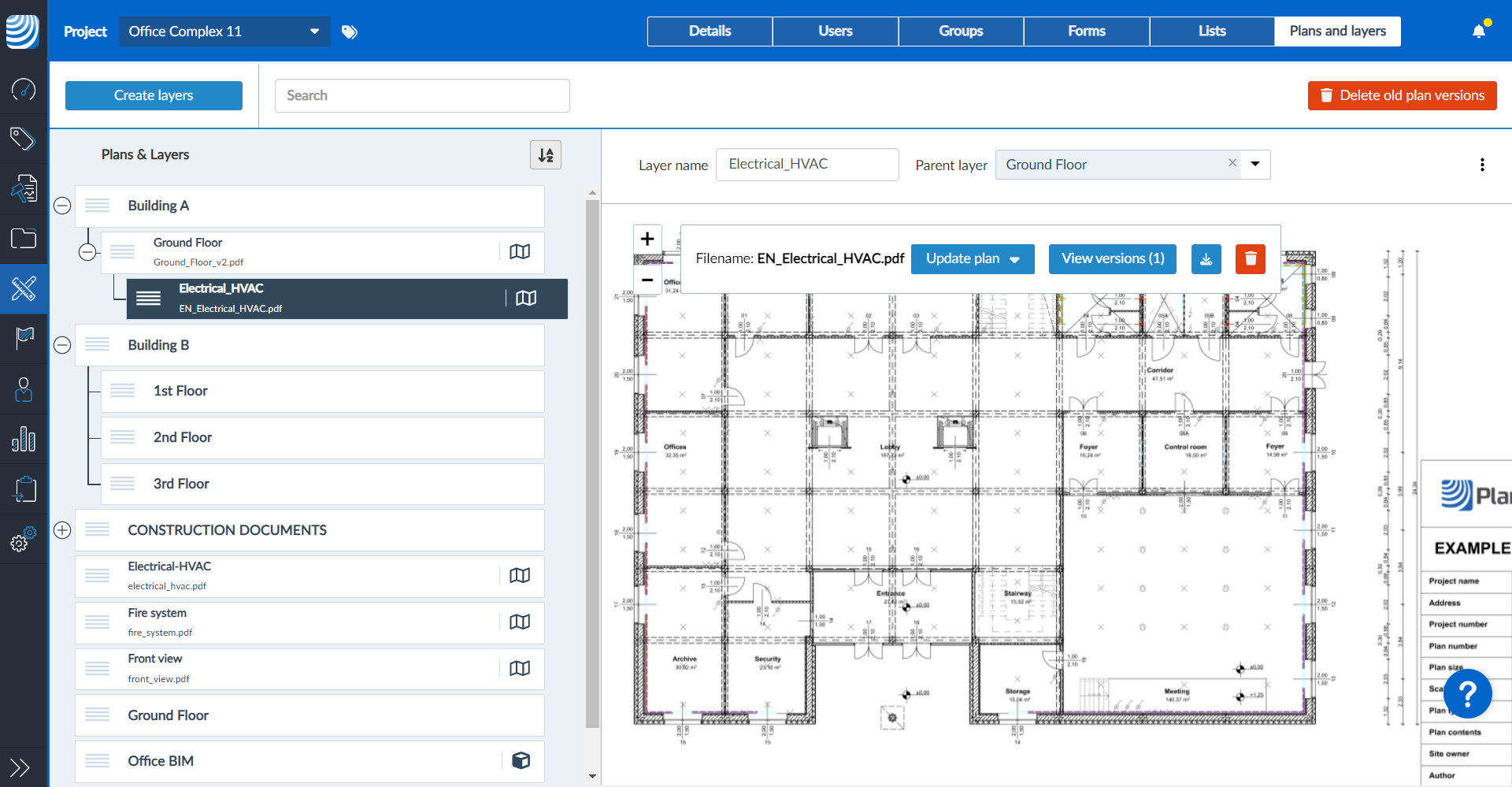

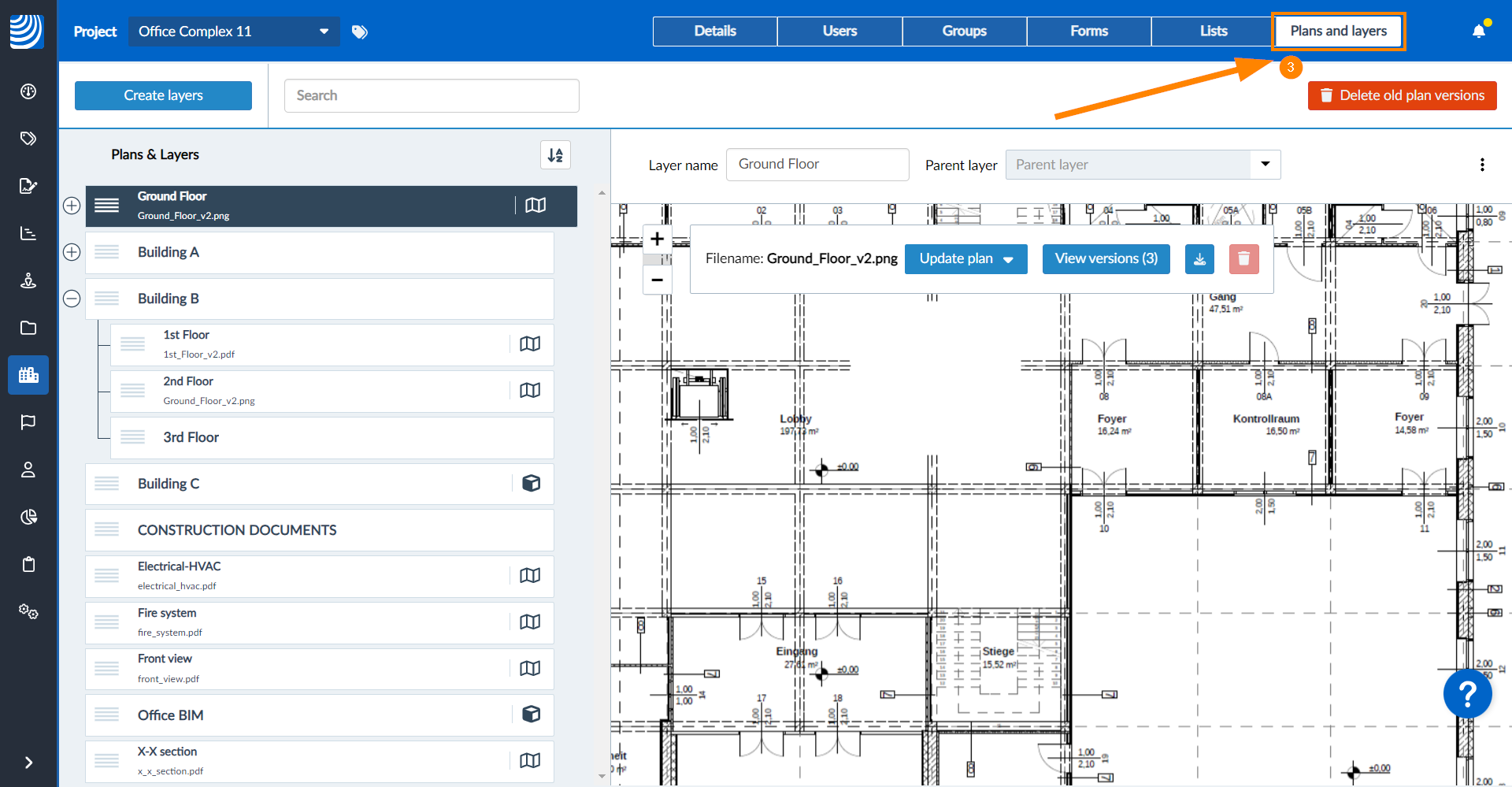

  3. Haga clic en Planos y capas

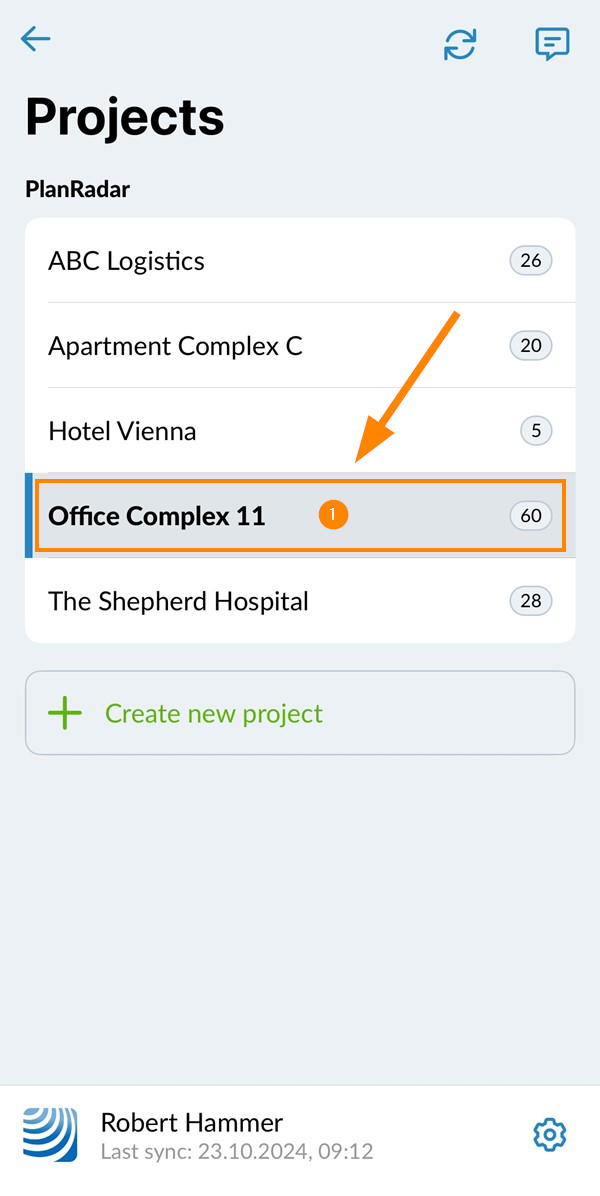

  1. Seleccione el proyecto, por ejemplo Complejo de oficinas 11

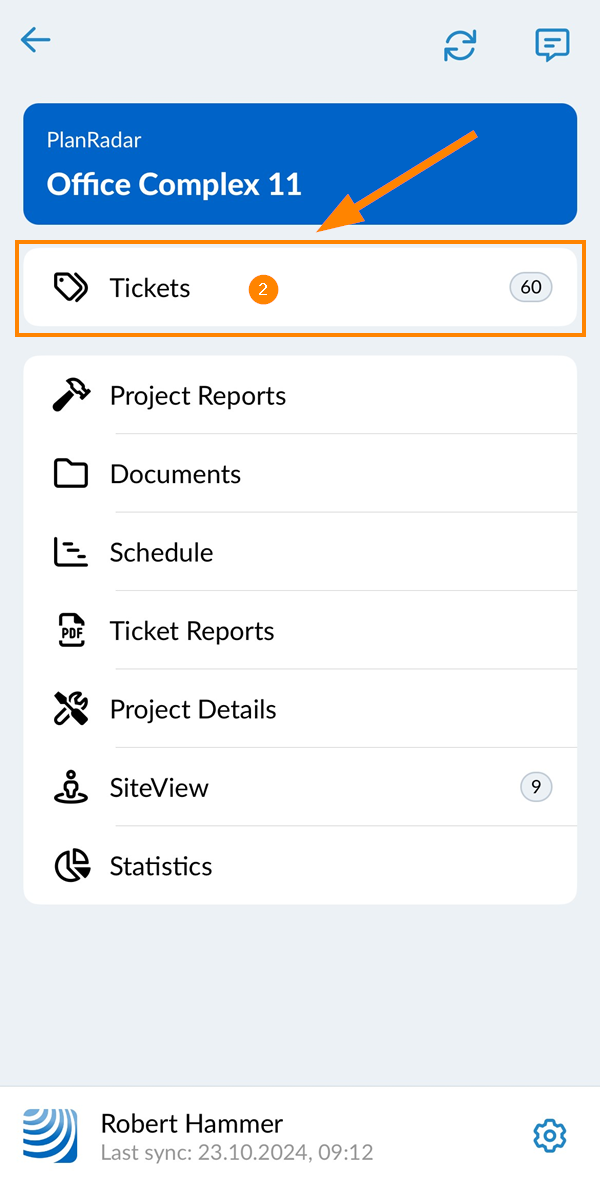

  2. Tap Entradas

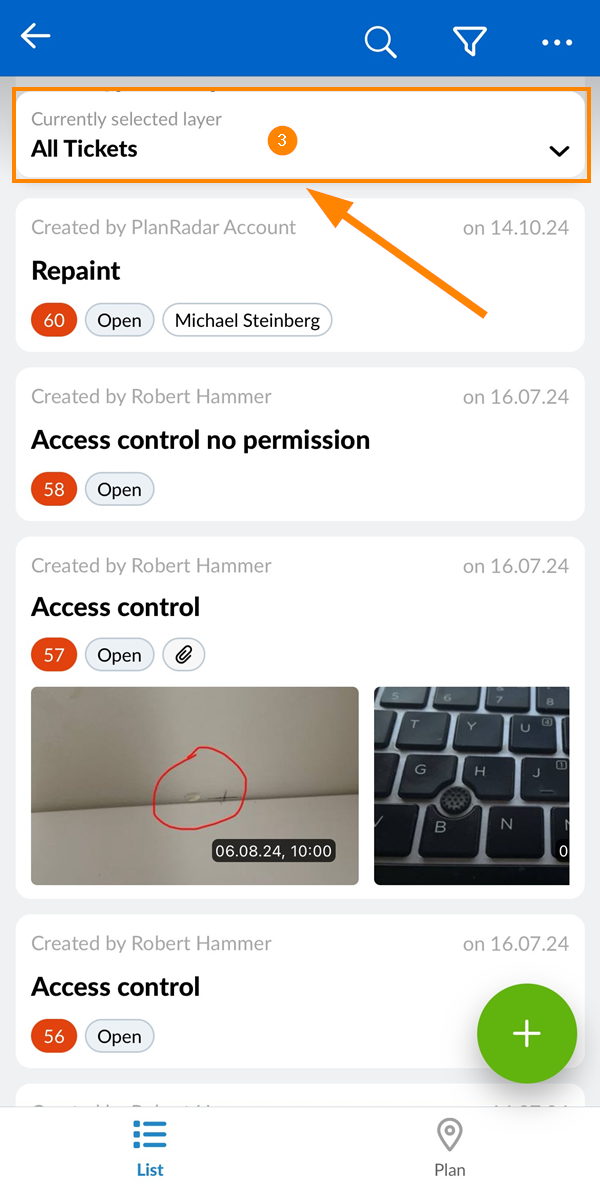

  3. Abra el selector de capas

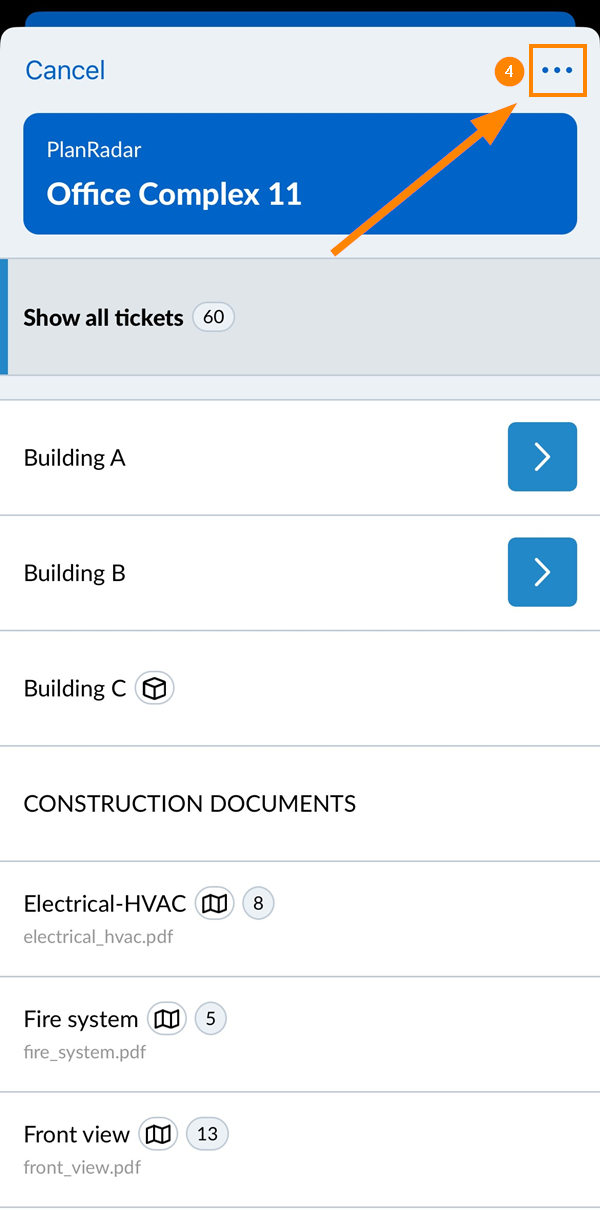

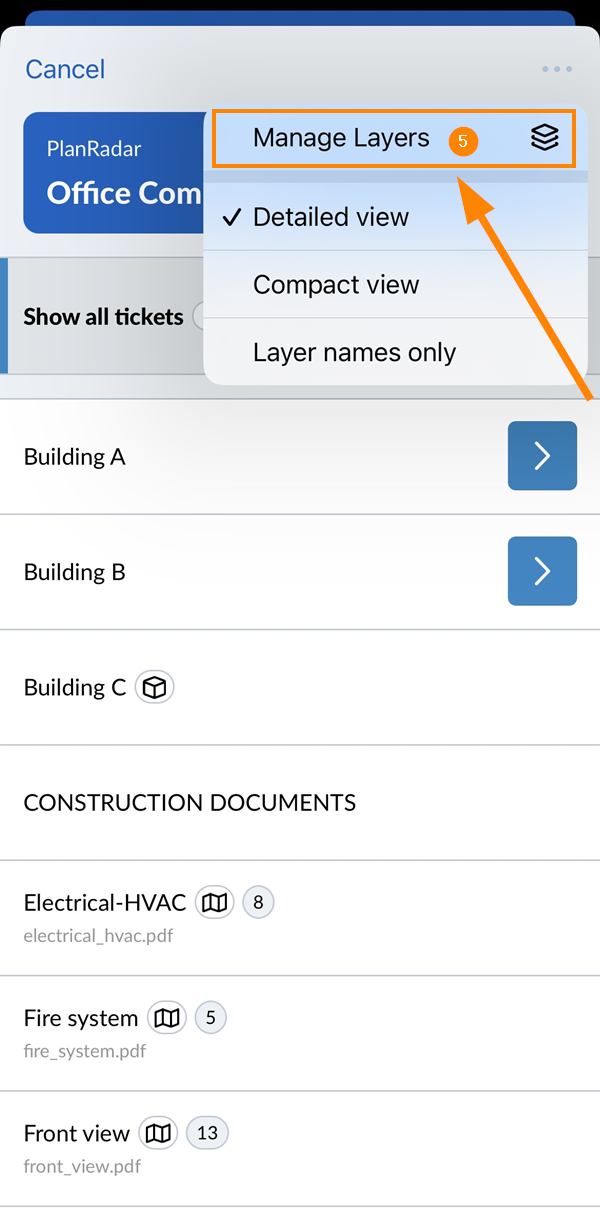

  4. Abra el menú Más
  5. Pulse Gestionar capas

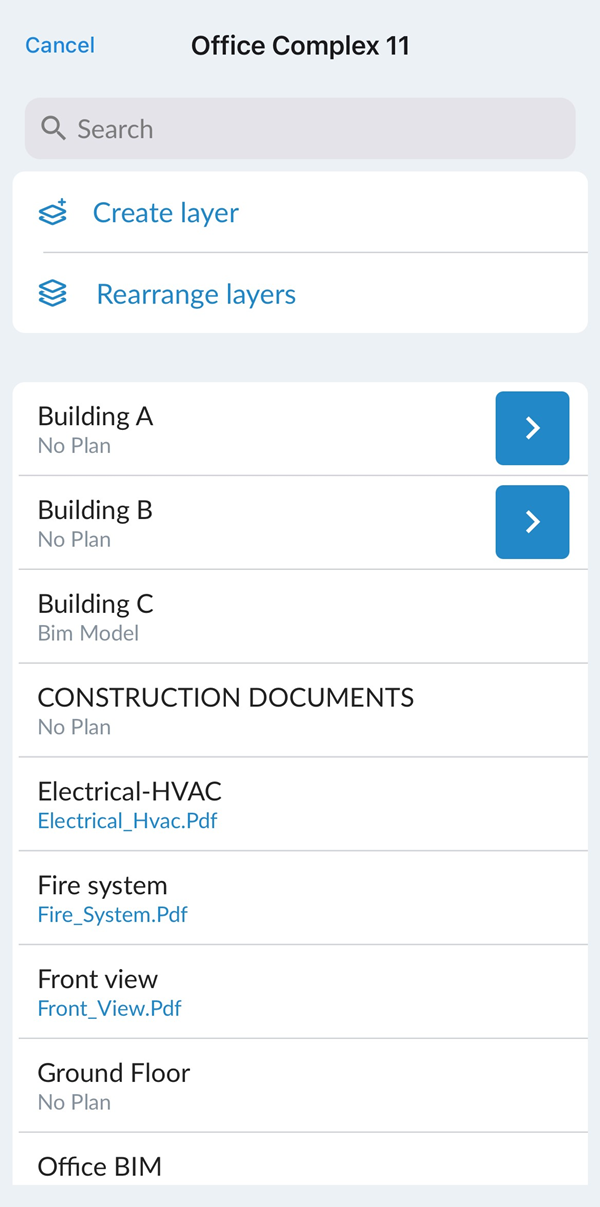

  6. Consulte la pantalla gestionar capas

Crear una capa

Puede estructurar sus capas en una jerarquía de capas y subcapas.

Tenga en cuenta que puede cargar planos en capas existentes o crear capas mientras carga planos, tal y como se describe en Cargar planos en capas.

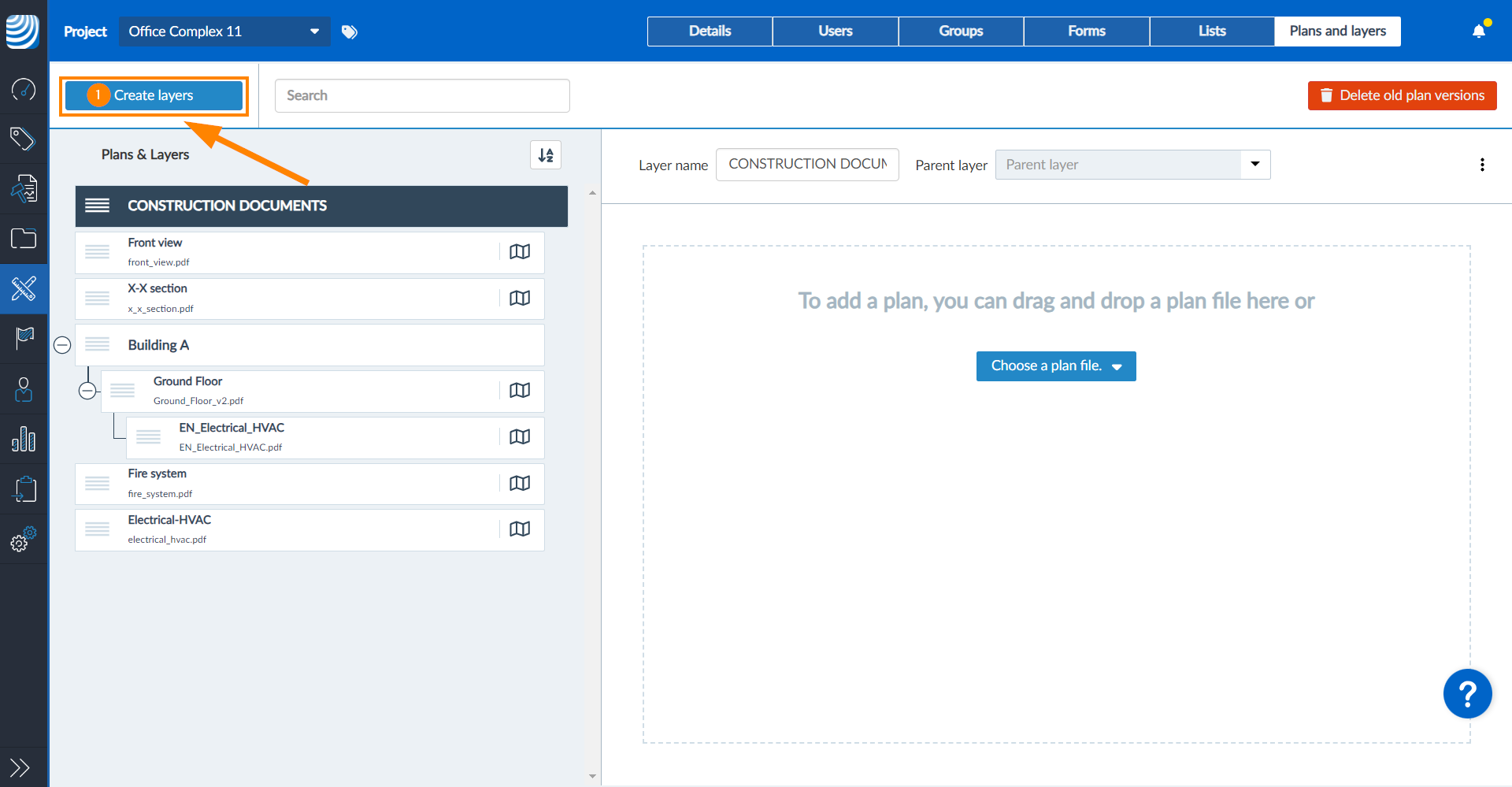

Para crear una capa en el primer nivel de su estructura:

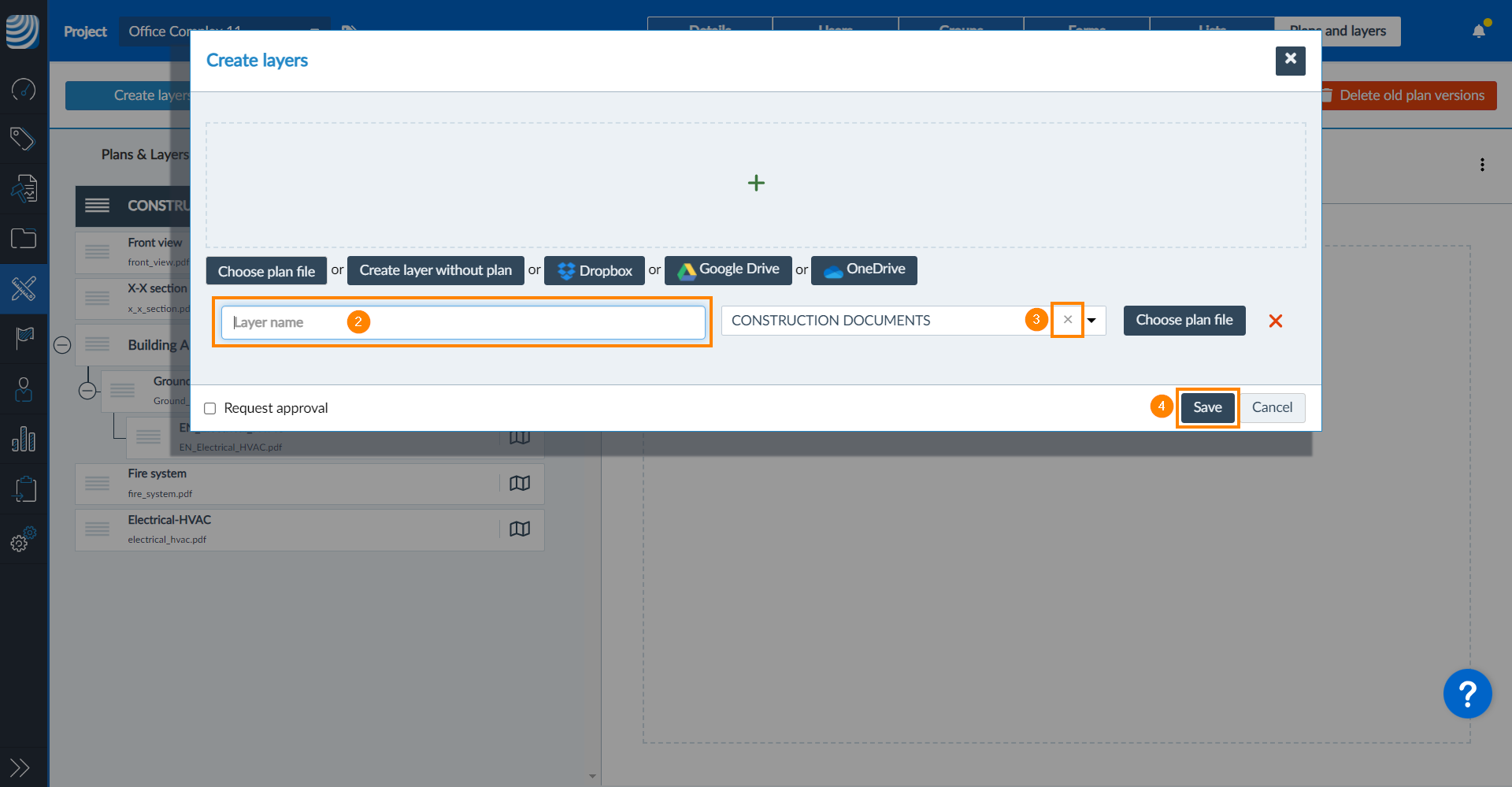

  1. Haga clic en Crear capa
  2. Introduzca el nombre de la capa
  3. Haga clic en X para eliminar la capa padre (sólo es necesario si actualmente hay una capa seleccionada en el árbol)
  4. Haga clic en Guardar

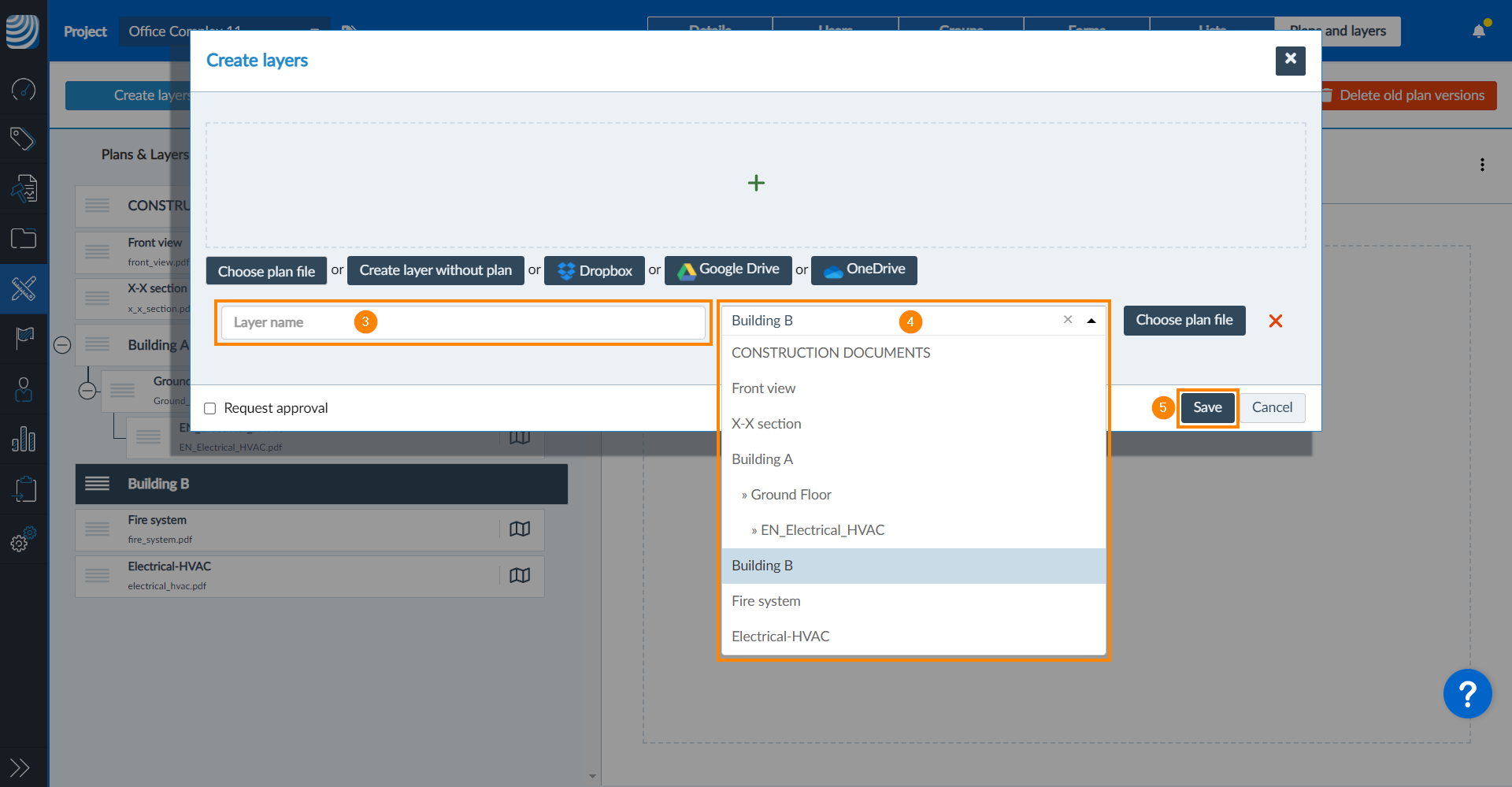

Para crear una subcapa:

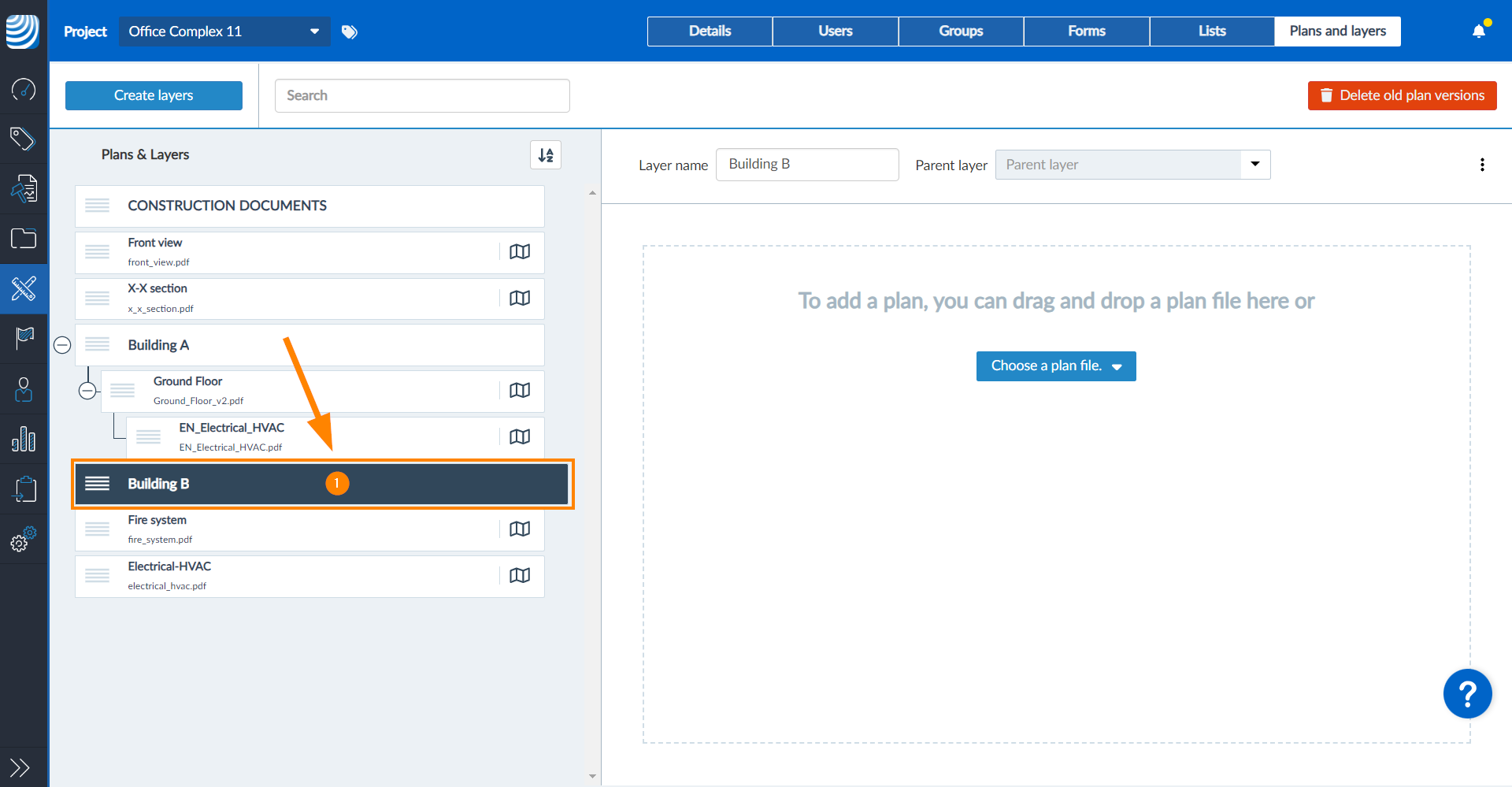

  1. Opcional: Seleccione una capa padre bajo la que desee crear una subcapa, por ejemplo, Edificio B
  2. Haga clic en Crear capa
  3. Introduzca el nombre de la capa
  4. Opcional: Seleccione una capa madre diferente en el desplegable
  5. Haga clic en Guardar

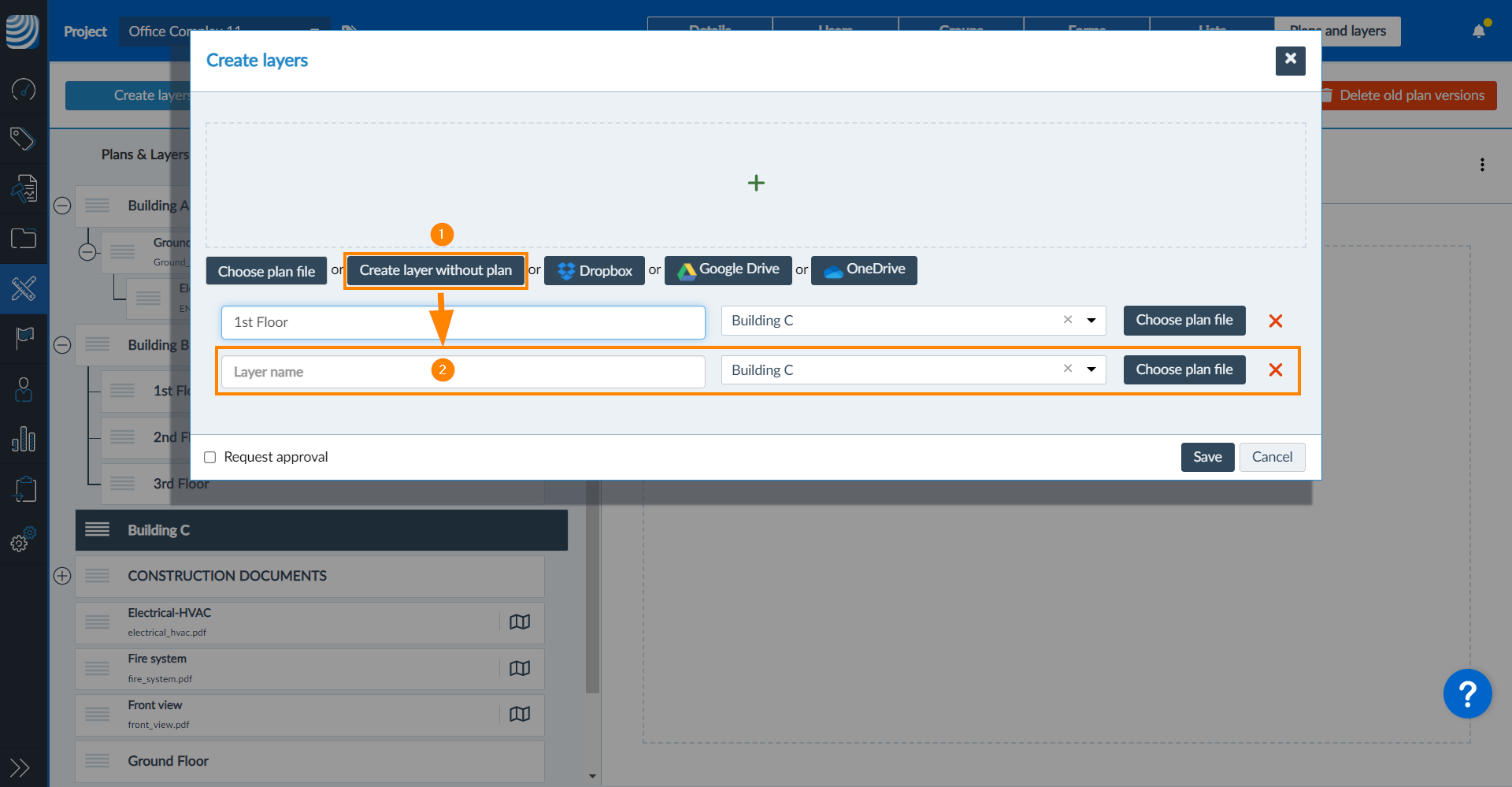

Para crear capas adicionales sin un plan:

  1. Haga clic en Crear capa sin plano
  2. Cada vez se añade una línea adicional en la que puede introducir un nombre de capa y cambiar la capa padre como se ha descrito anteriormente.

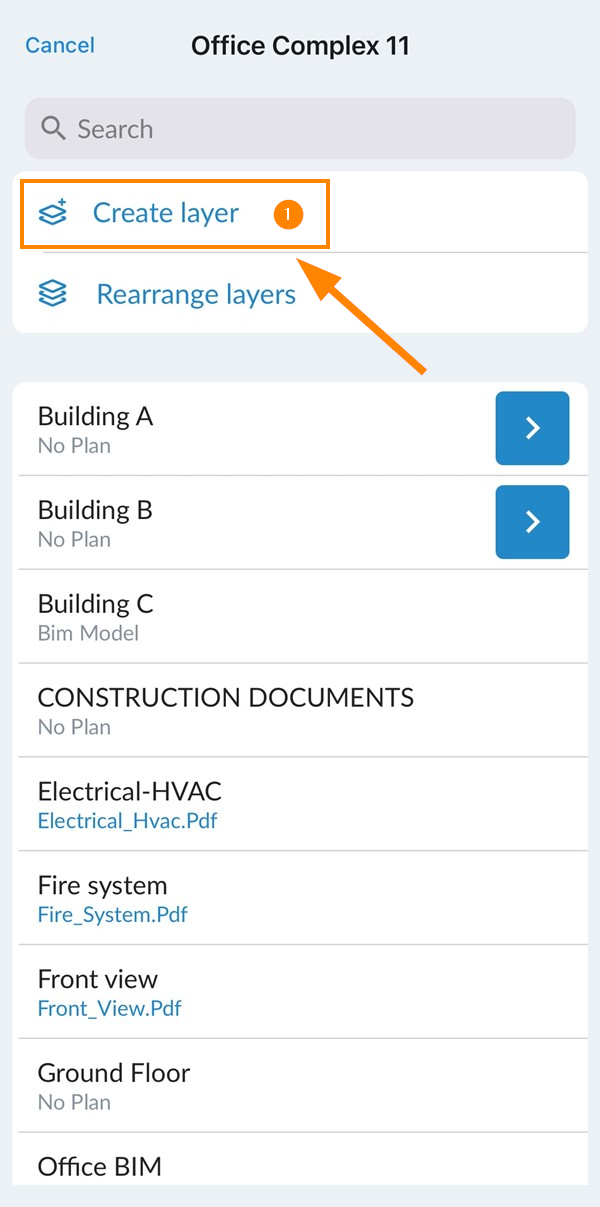

Crear una capa o subcapa sin un plan:

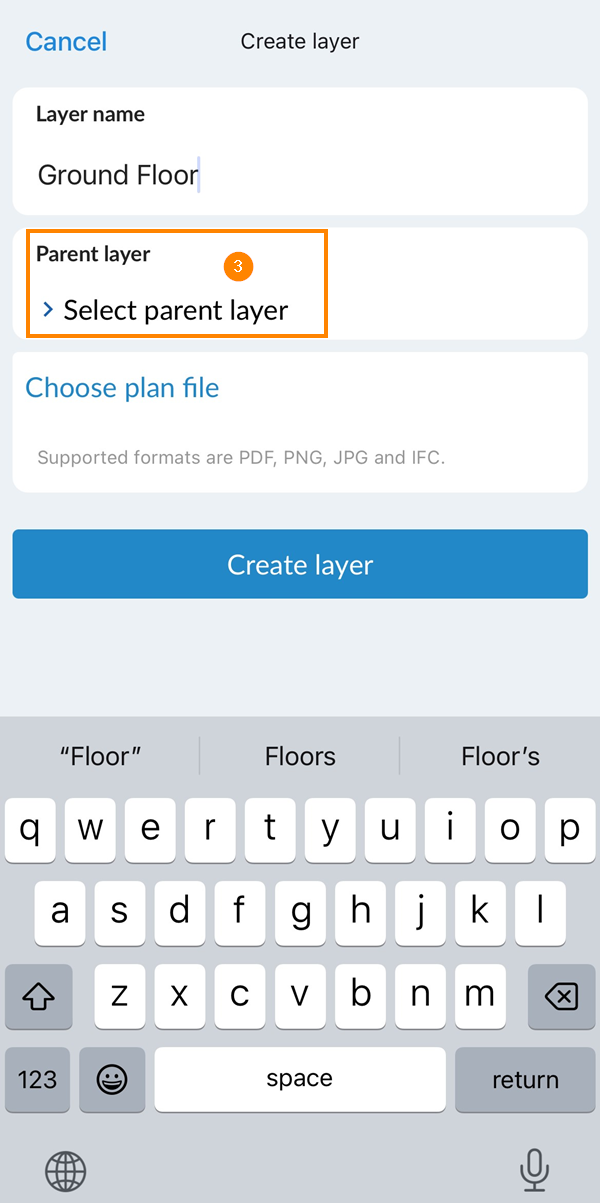

  1. Pulse Crear capa

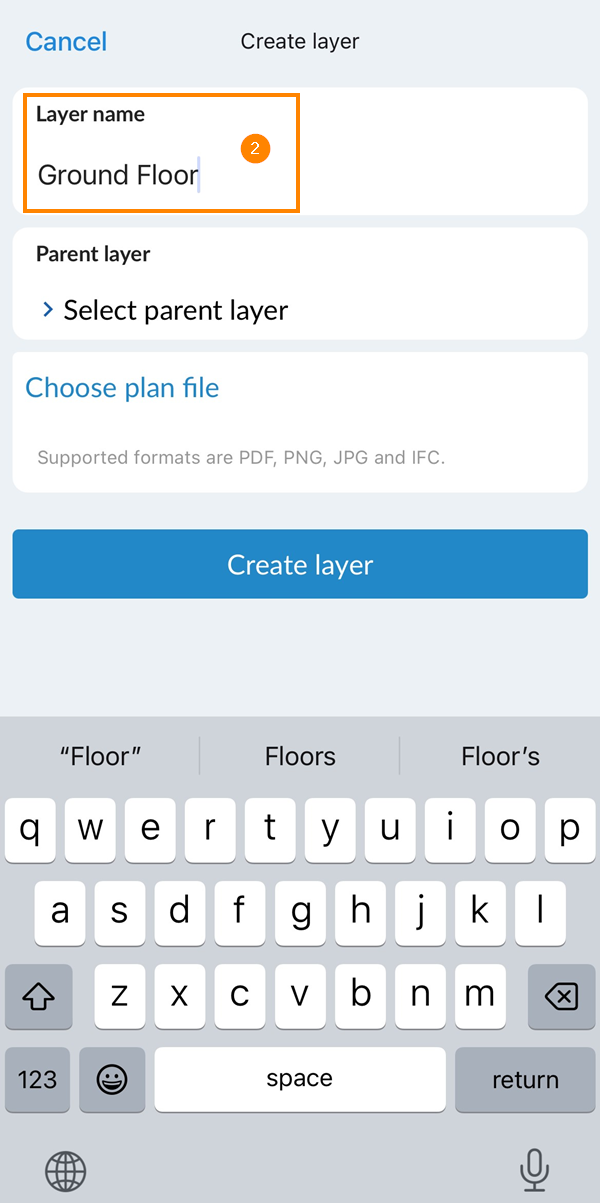

  2. Introduzca un nombre para la capa por ejemplo Planta Baja
  3. Opcional: Pulse Seleccionar capa padre

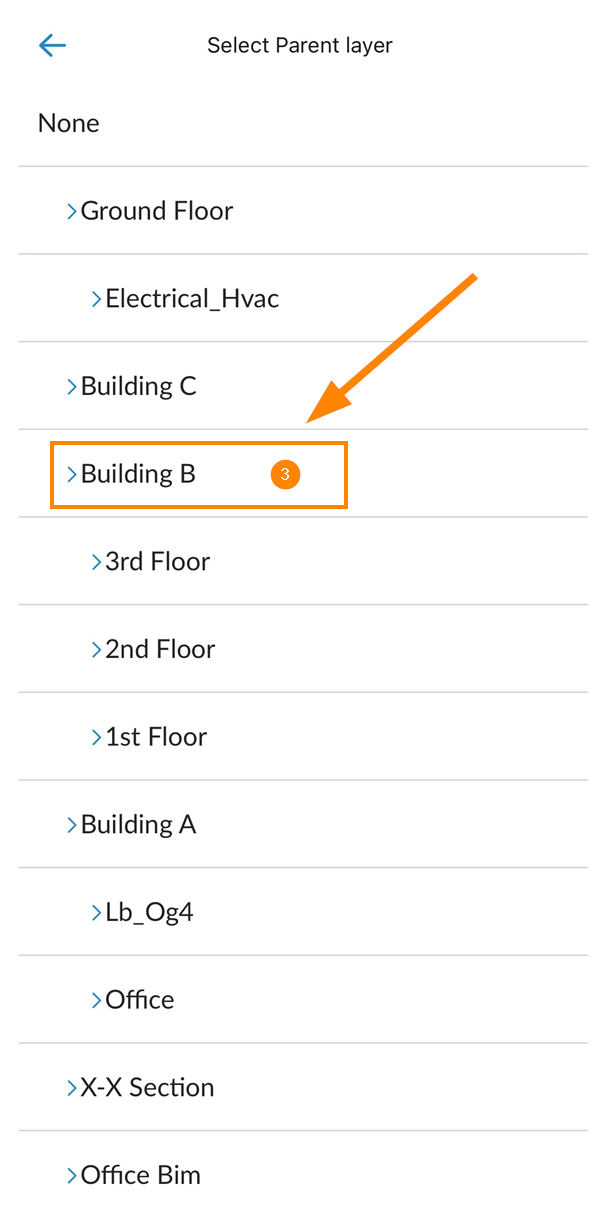

  4. Opcional: Seleccione una capa padre por ejemplo, Edificio B

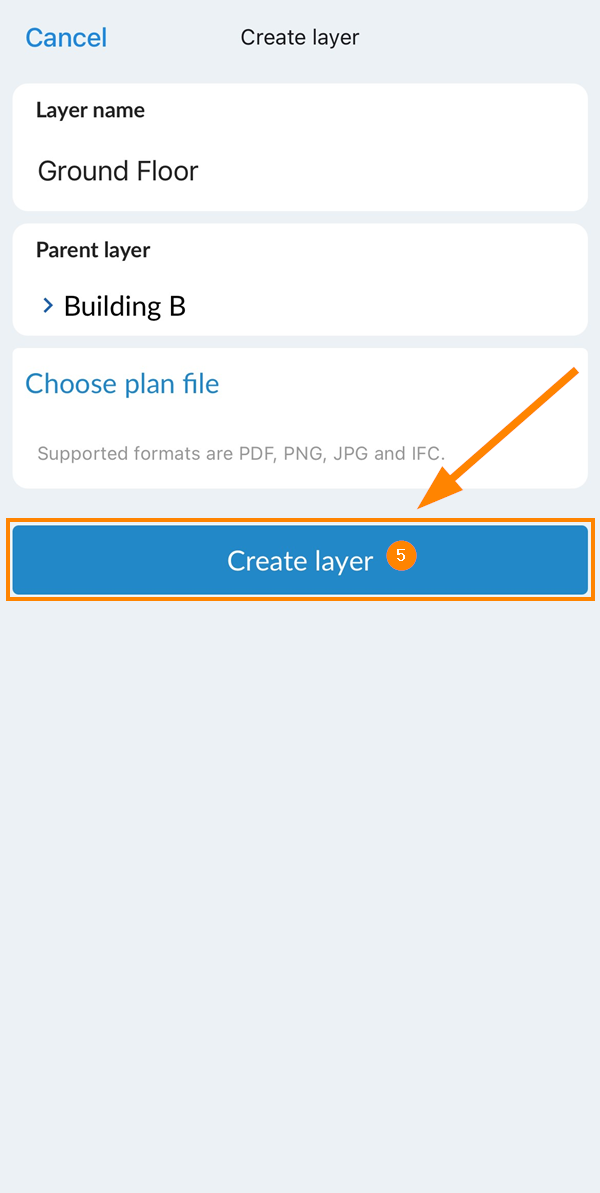

  5. Pulse Crear capa

Navegar por la jerarquía de capas

Contraer/Expandir subcapas

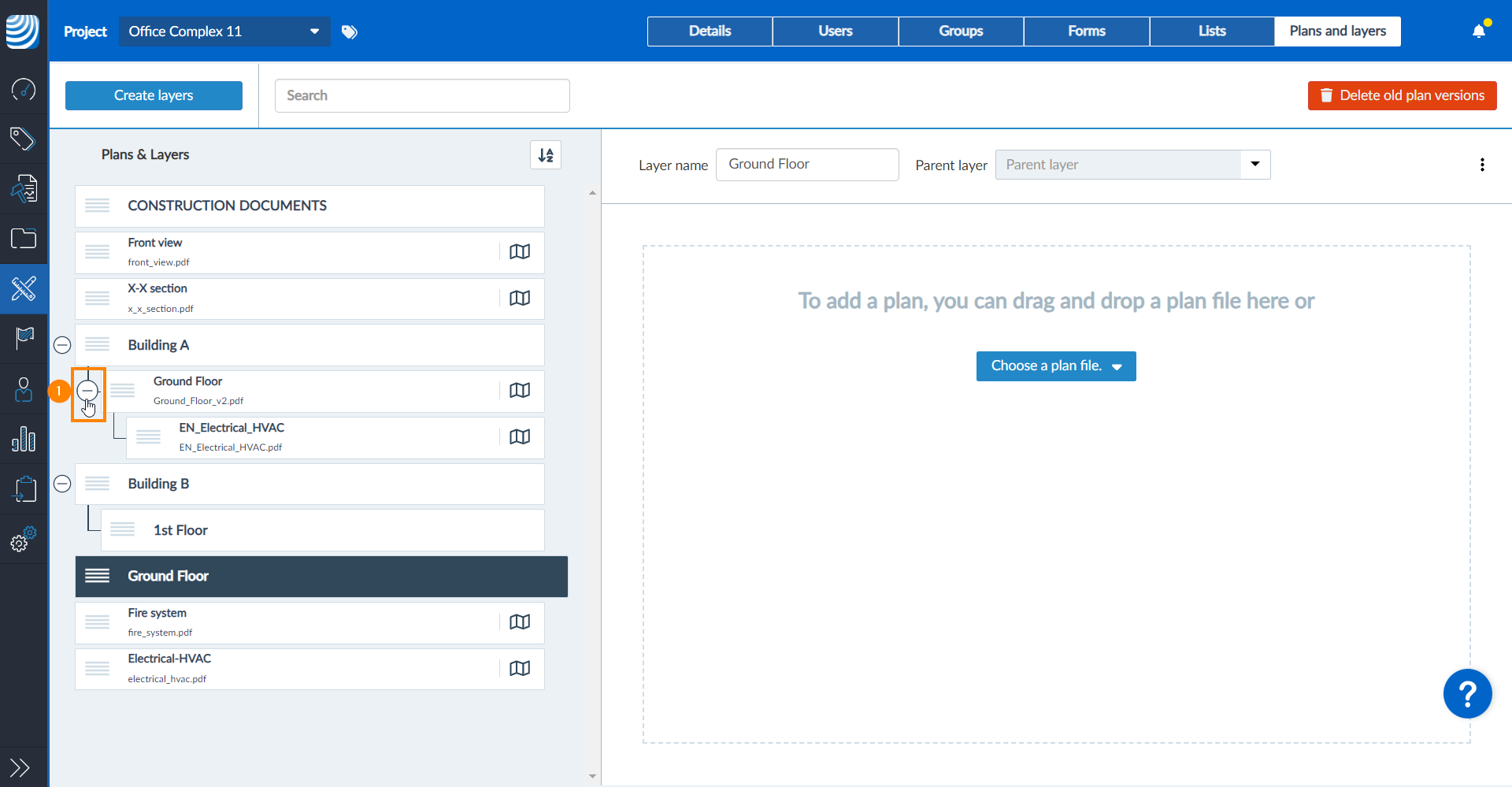

Para contraer y ocultar las subcapas de una capa padre:

  1. Haga clic en el icono -

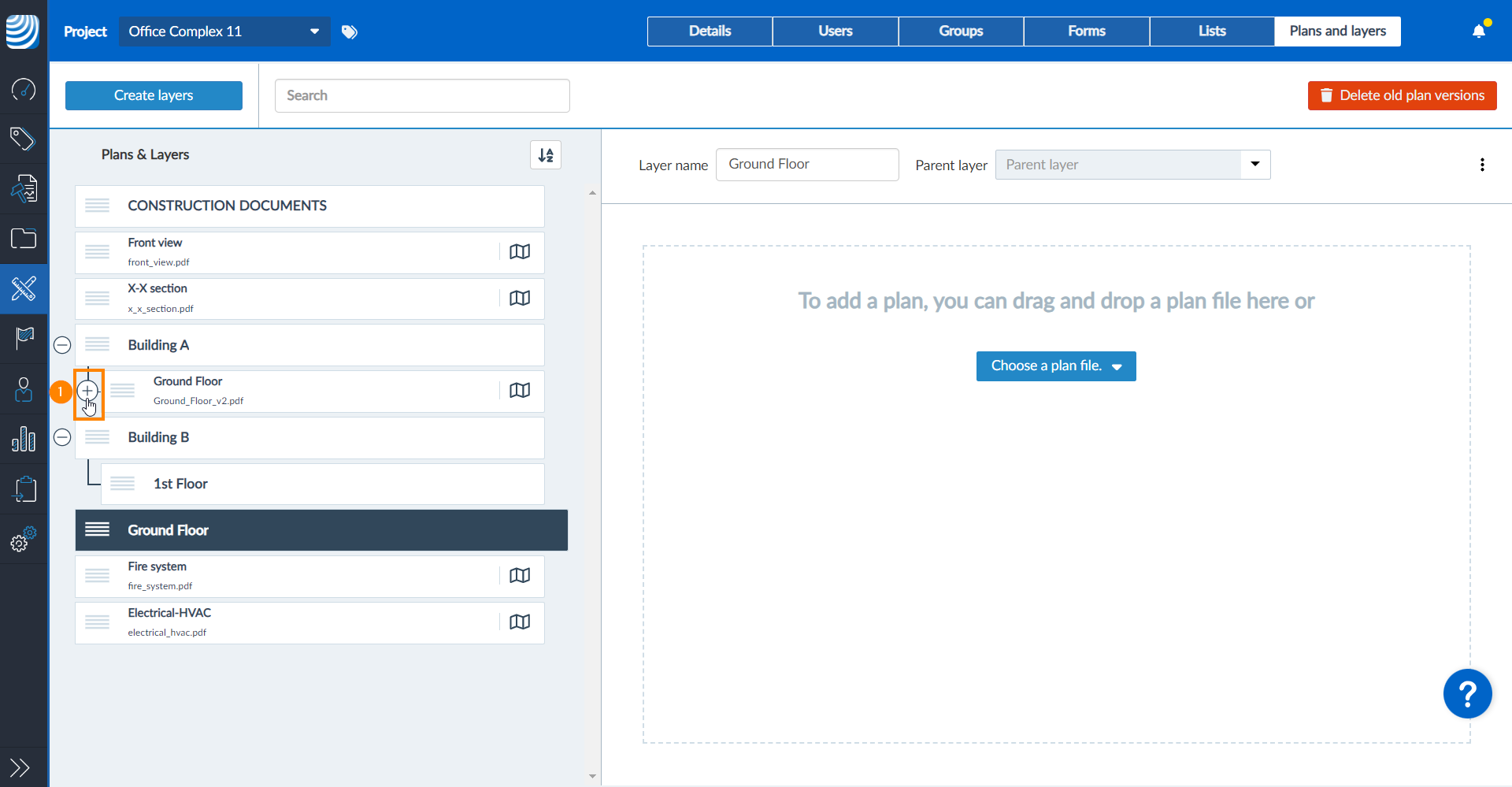

Para expandir y mostrar las subcapas de una capa padre:

  1. Haga clic en el icono +

Navegar a subcapas y volver

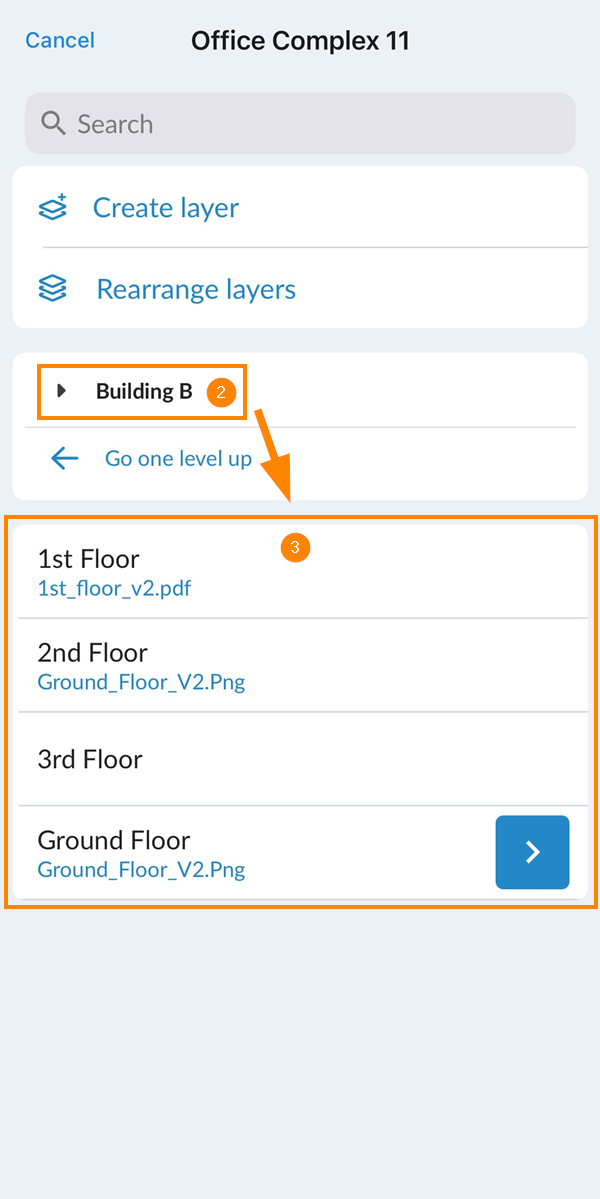

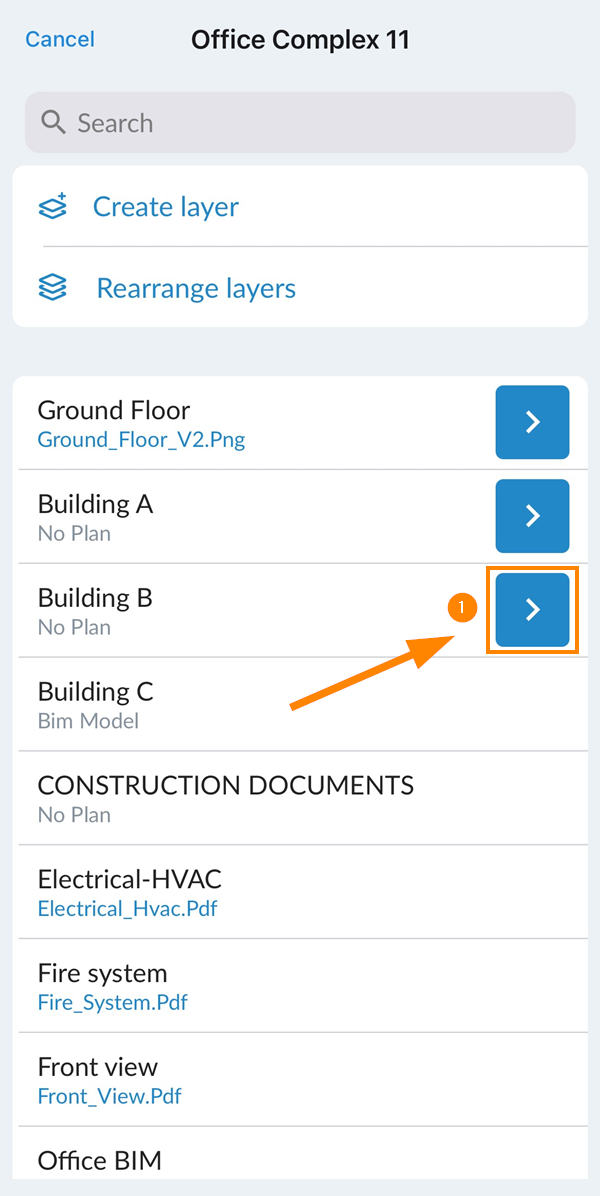

Para ver las subcapas de una capa padre:

  1. Pulse la flecha situada junto a la capa padre
  2. Ver el nombre de la capa actual
  3. Ver la lista de subcapas

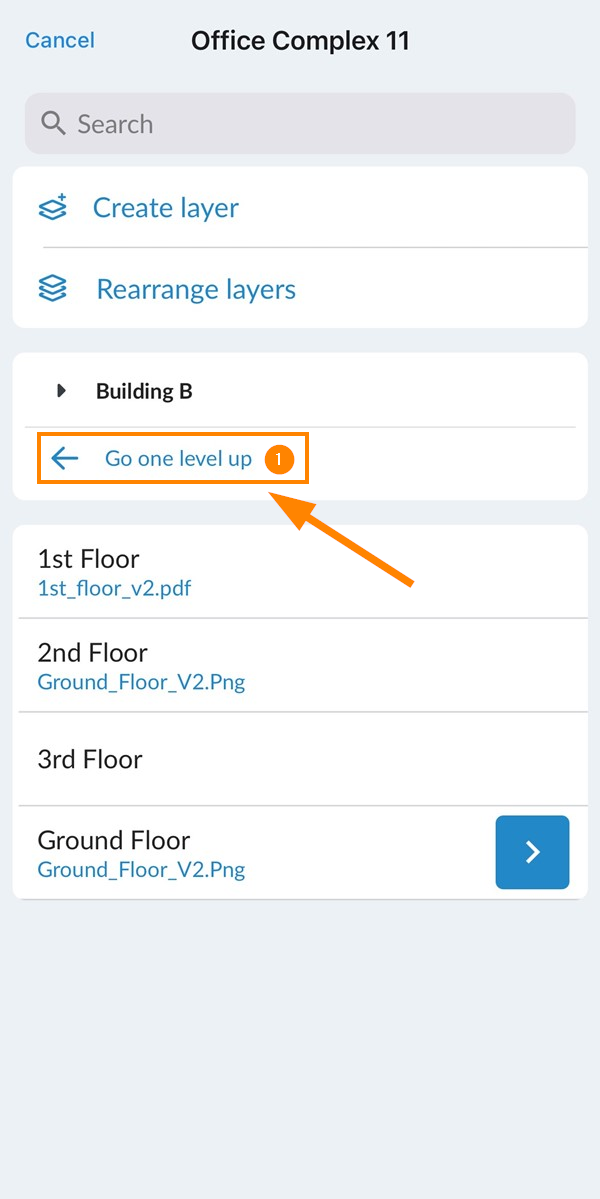

Para subir un nivel en la jerarquía:

  1. Toque Suba un nivel

Ver detalles de la capa

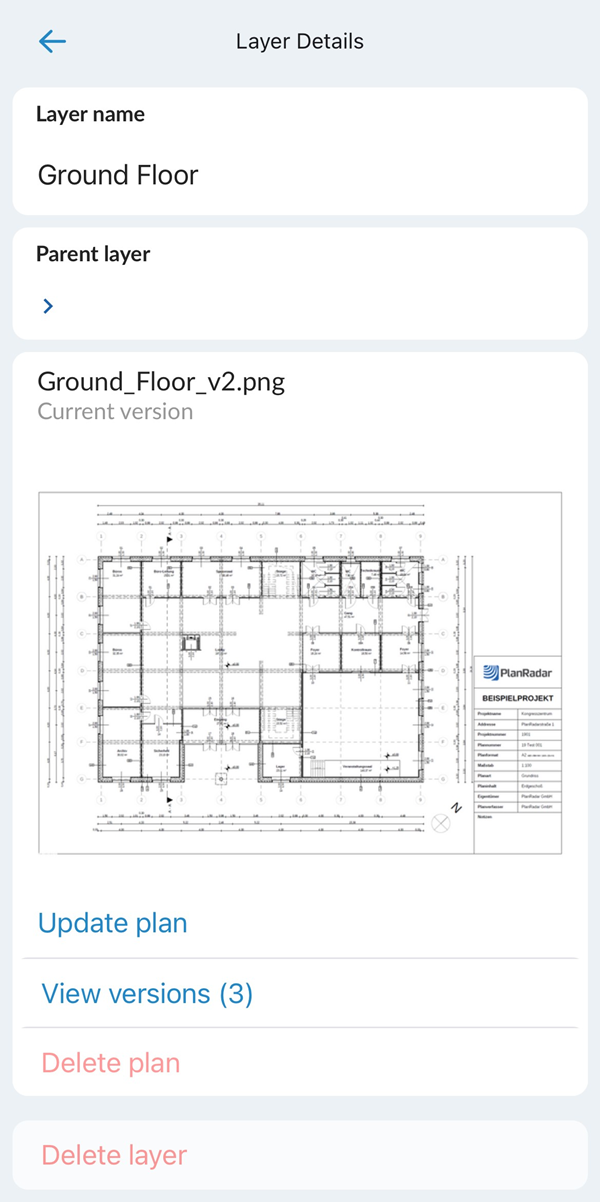

Para ver los detalles de una capa:

  1. Pulse sobre la capa
  2. Consulte los detalles de la capa

Reorganizar las capas

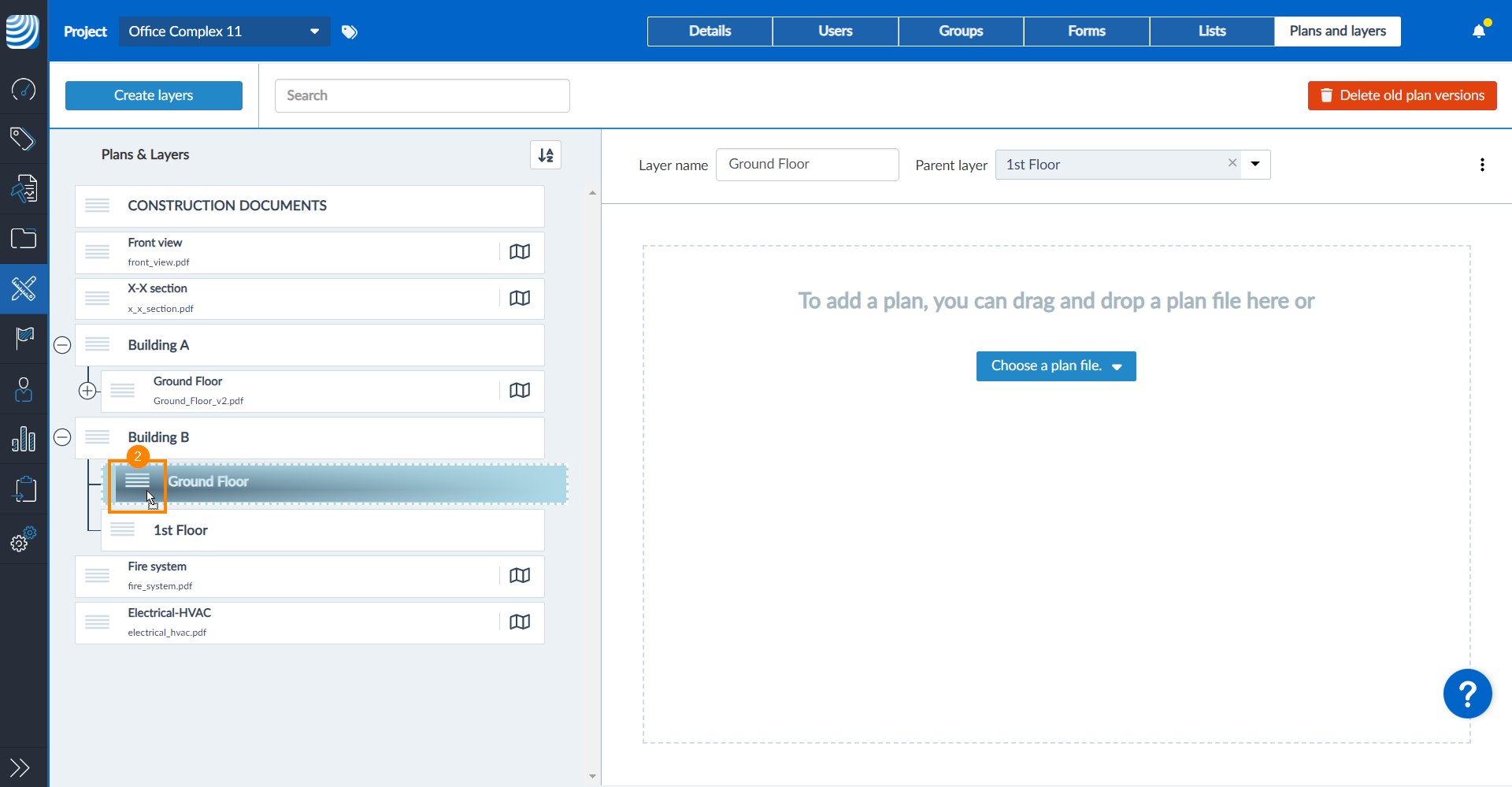

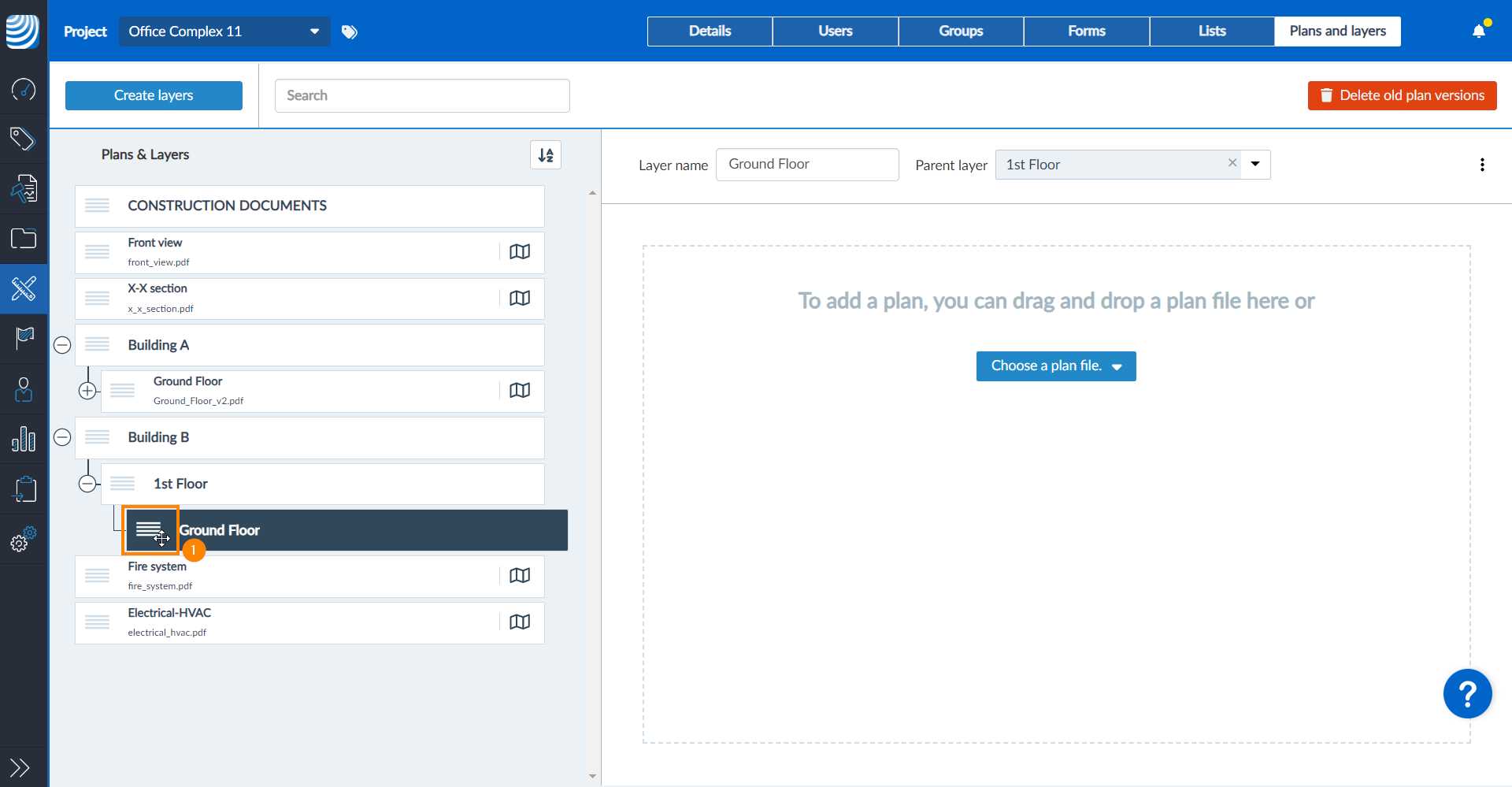

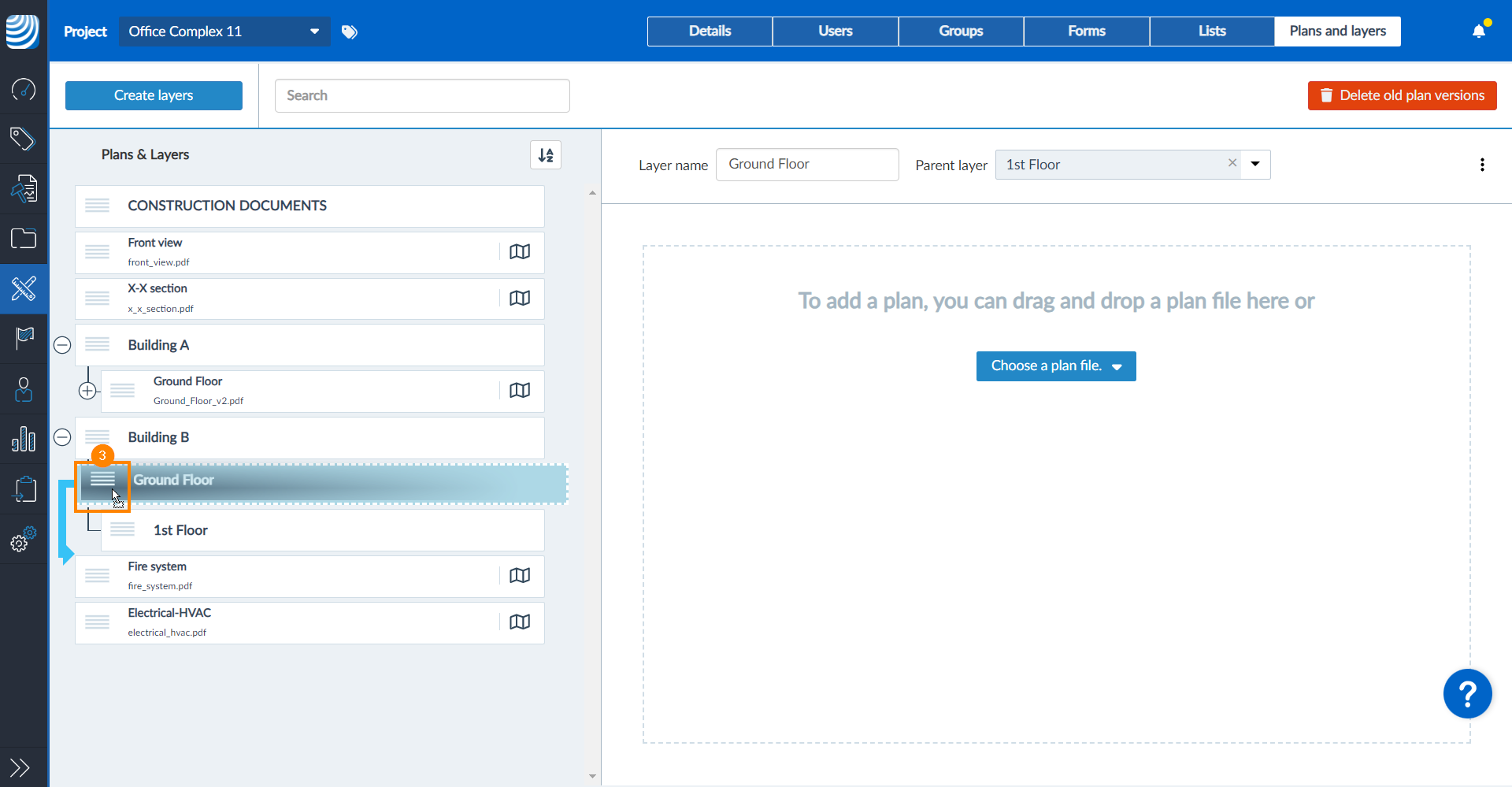

Para cambiar la jerarquía o el orden de una capa con arrastrar y soltar:

  1. Arrastre el icono de orden de la capa que desee mover.
  2. Arrástrelo hacia arriba o hacia abajo para cambiar el orden.
  3. Arrástrelo hacia la izquierda o hacia la derecha para cambiar el nivel jerárquico.
    Si lo desplaza más hacia la izquierda, verá la flecha azul que indica que se colocará en el mismo nivel que la capa que tiene encima, en lugar de como subcapa como en el paso dos.
  4. Suéltelo en la posición deseada soltando el botón del ratón.

Cambiar o eliminar la capa padre

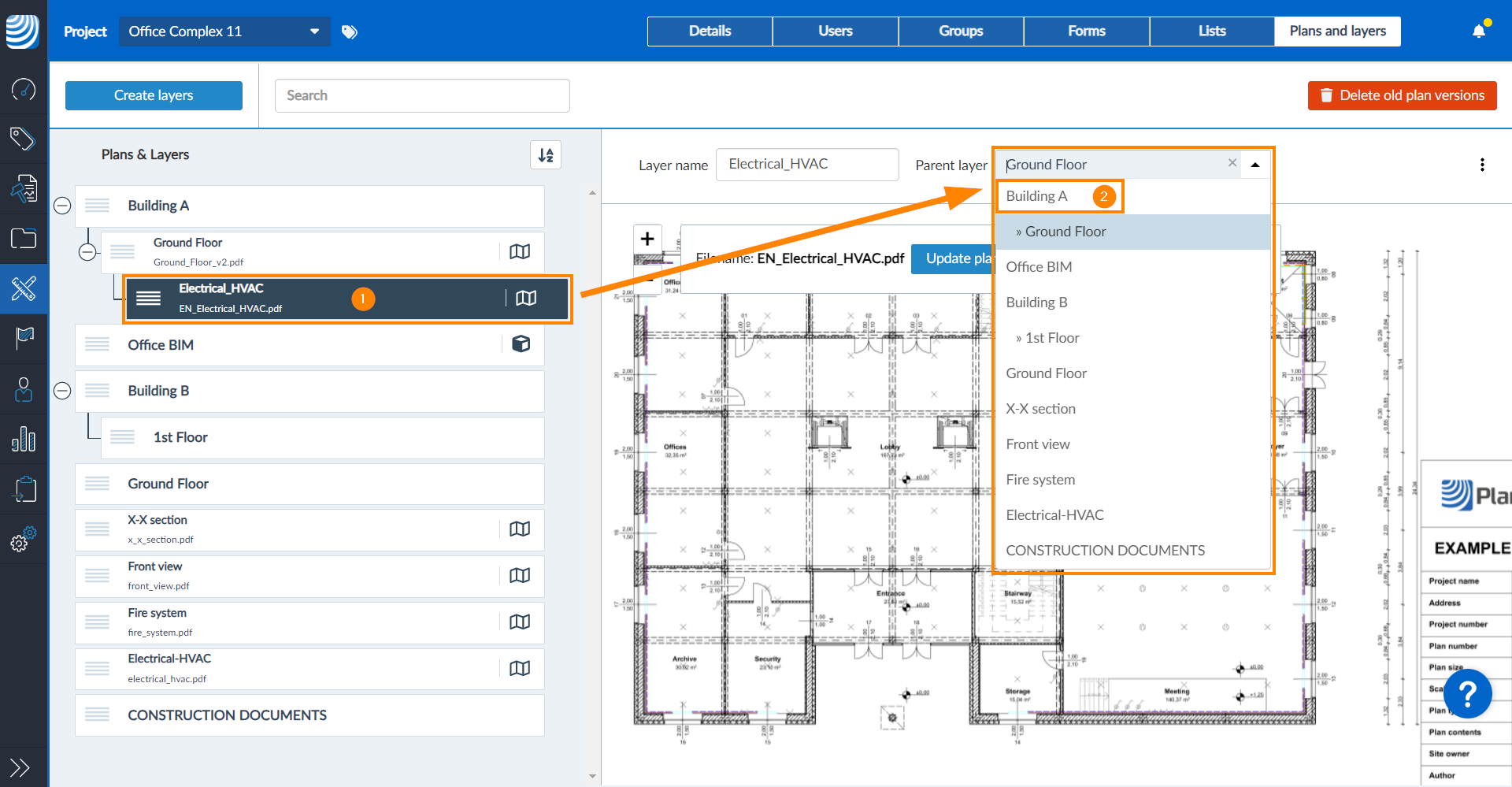

Además de utilizar la función de arrastrar y soltar, puede establecer la capa padre a través del desplegable de la capa padre:

  1. Seleccione la capa
  2. Seleccione una nueva capa Padre en el desplegable

Para eliminar la capa padre y mover la capa al primer nivel de la jerarquía:

  1. Seleccione la capa
  2. Haga clic en X en el desplegable Capa padre

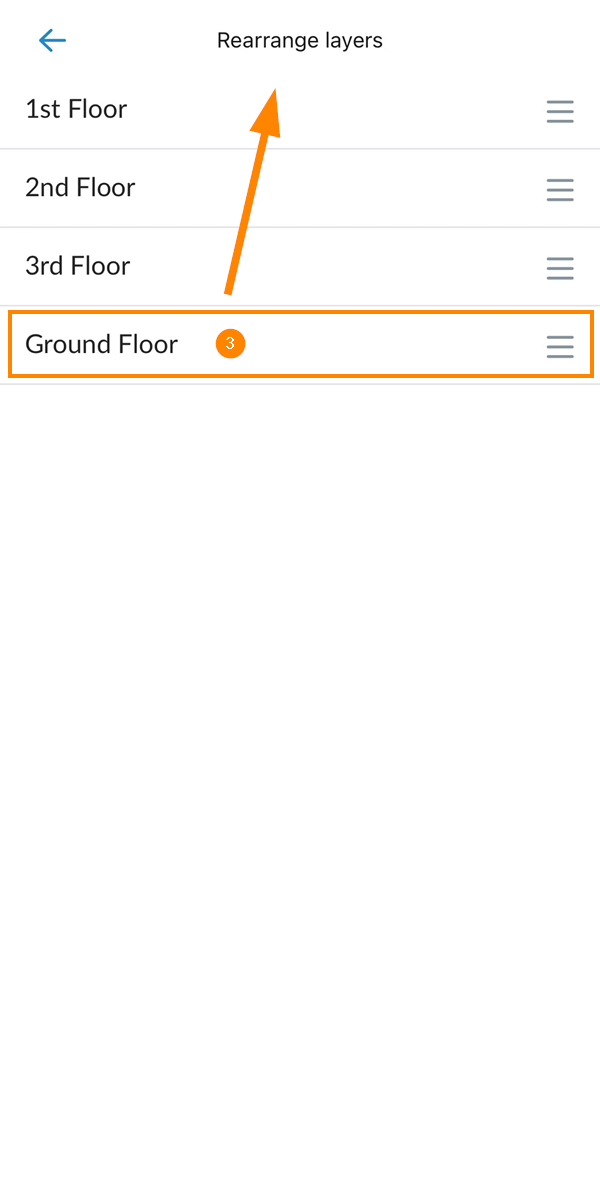

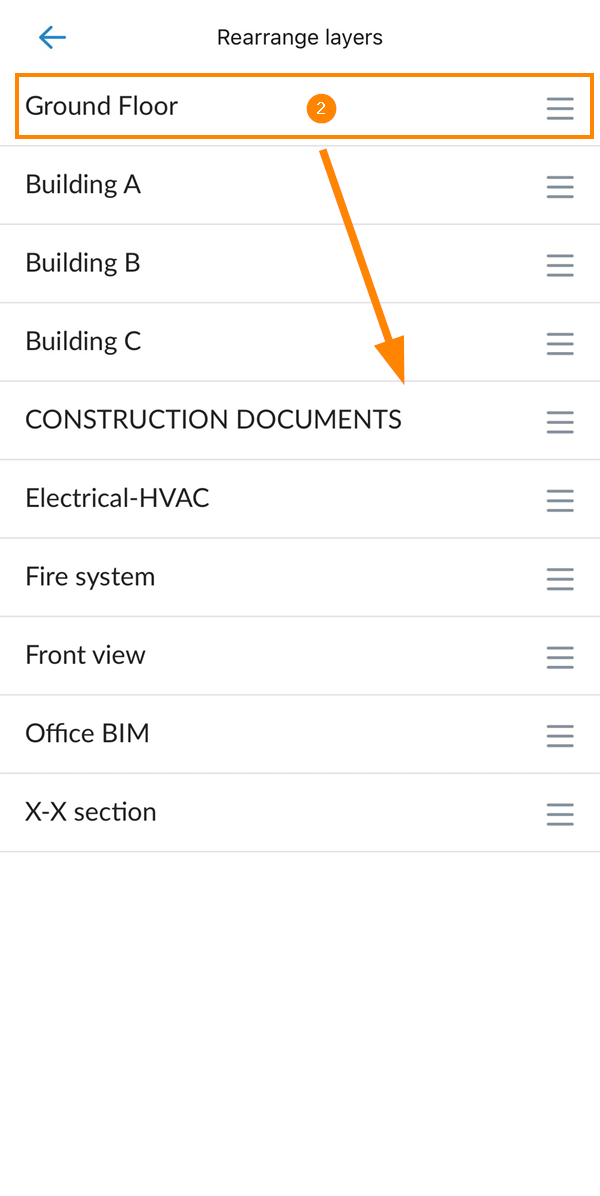

Para cambiar el orden de las capas en el primer nivel de la jerarquía:

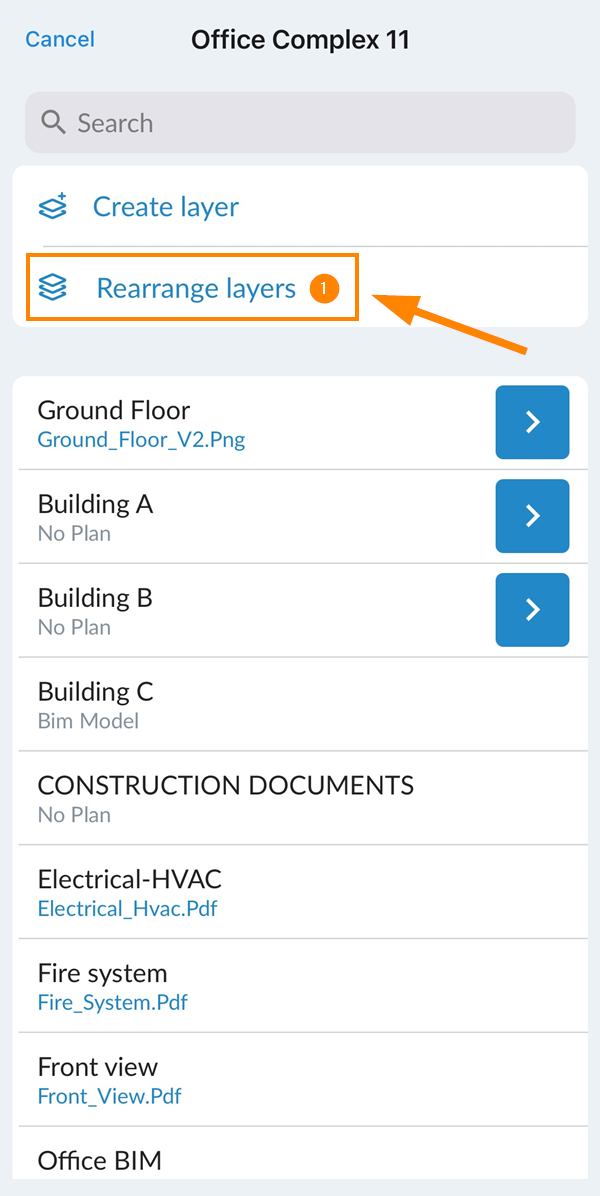

  1. Pulse Reorganizar capas
  2. Arrastre y suelte las capas a la posición deseada

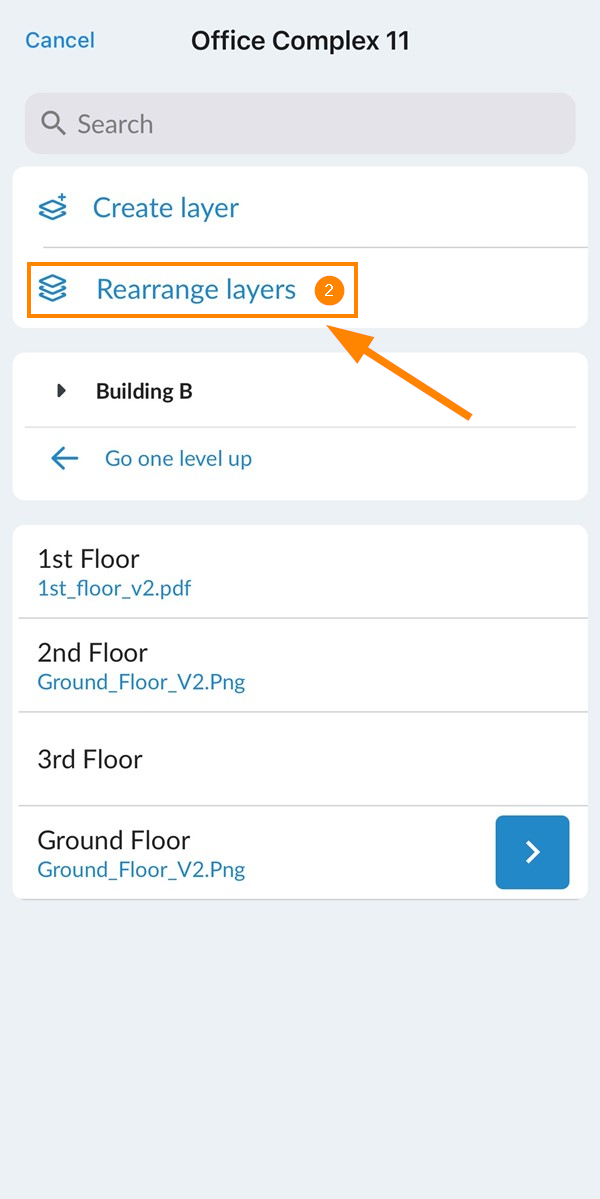

Para cambiar el orden de las subcapas de una capa padre específica:

  1. Navegue hasta la capa padre como se describe anteriormente en Navegar por la jerarquía de capas.
  2. Pulse Reorganizar capas
  3. Arrastre y suelte las capas a la posición deseada

Ordenar capas

Para aplicar una única ordenación alfabética en todas las capas manteniendo la jerarquía sin cambios (sólo en la Webapp):

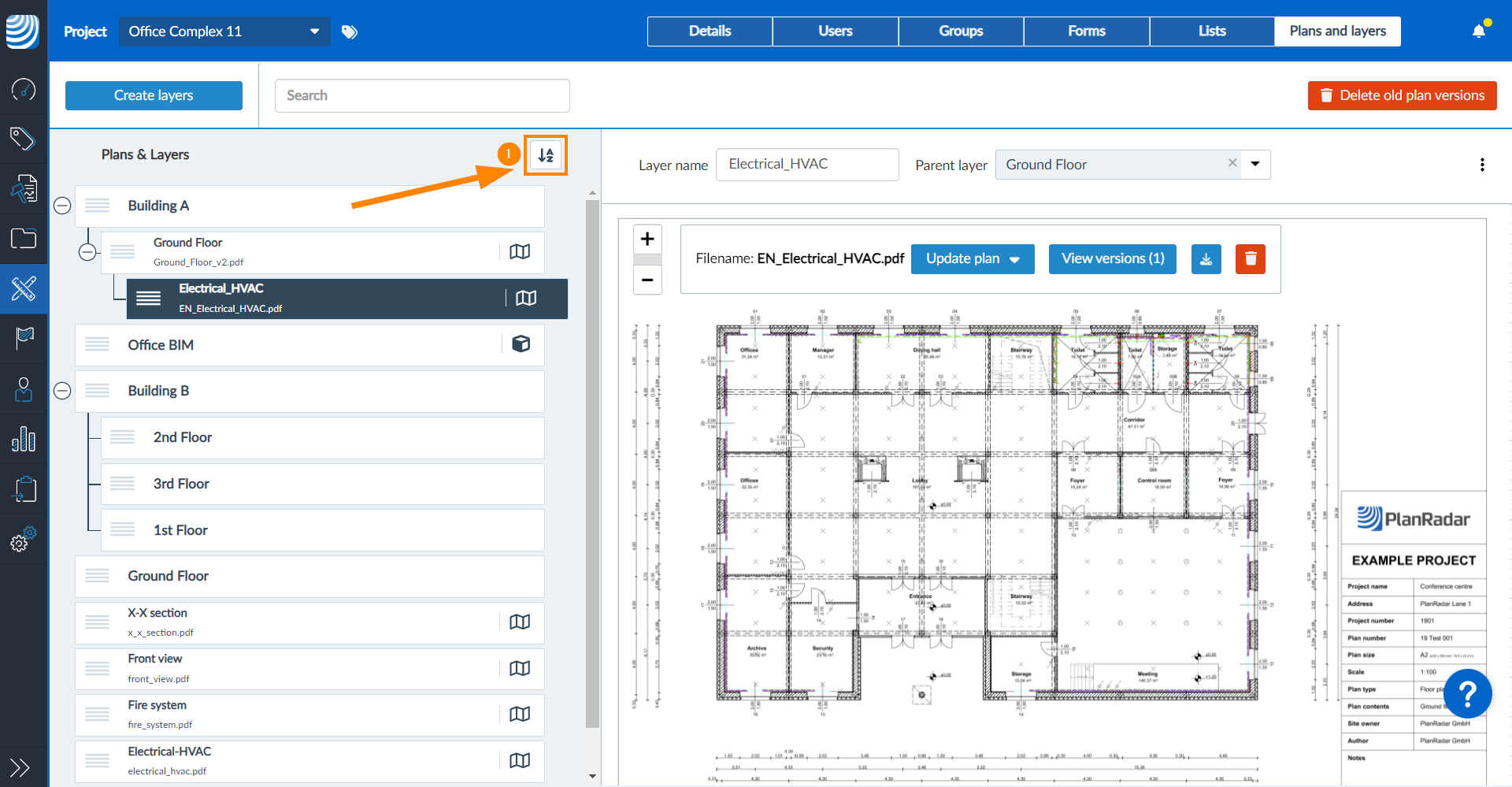

  1. Haga clic en el icono Ordenar

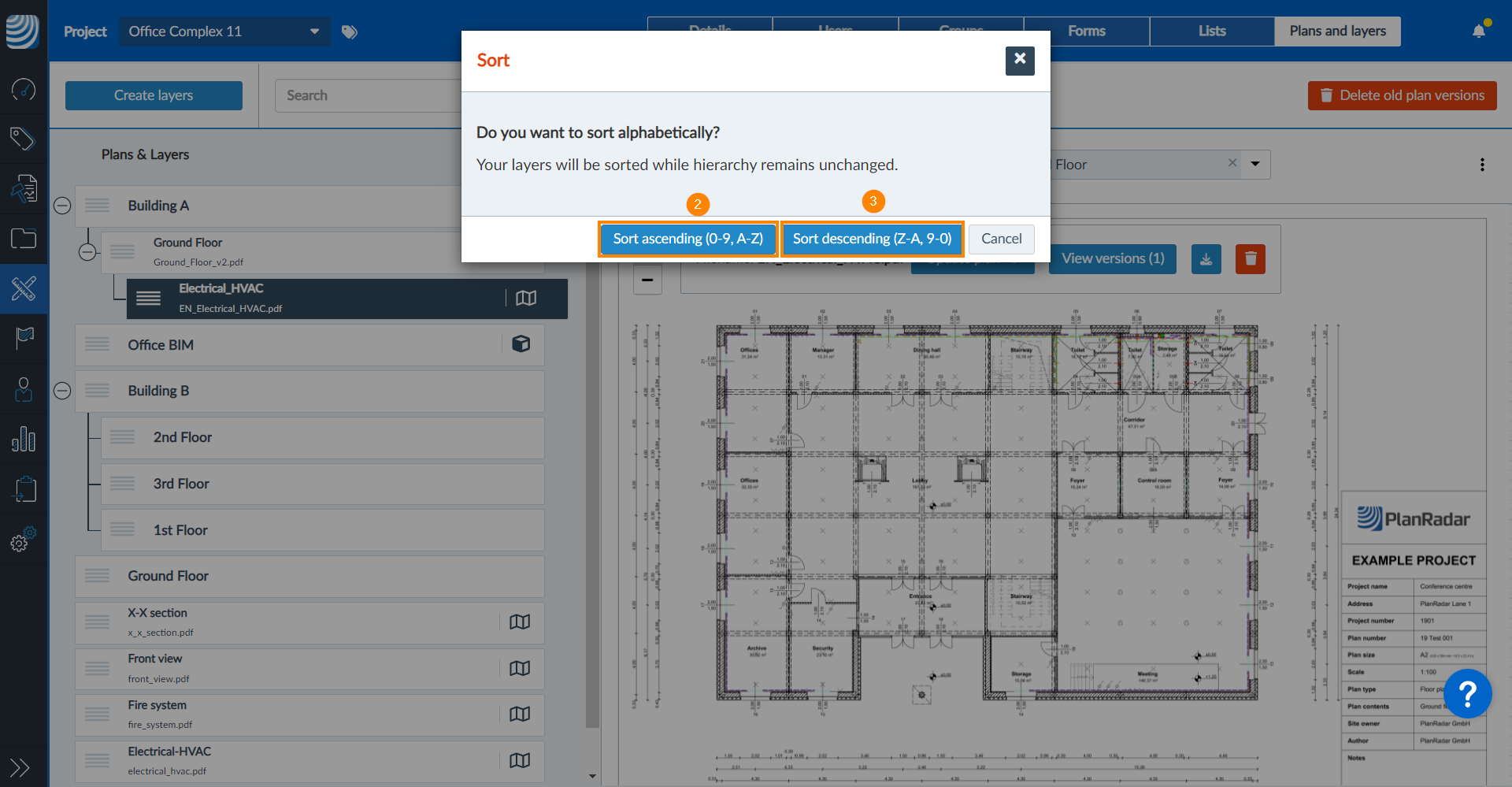

  2. Haga clic en Ordenación ascendente (0-9, A-Z)
  3. O pulse Ordenación descendente (Z-A, 9-0)
  4. En este ejemplo, sería el resultado de una ordenación ascendente:

Renombrar una capa

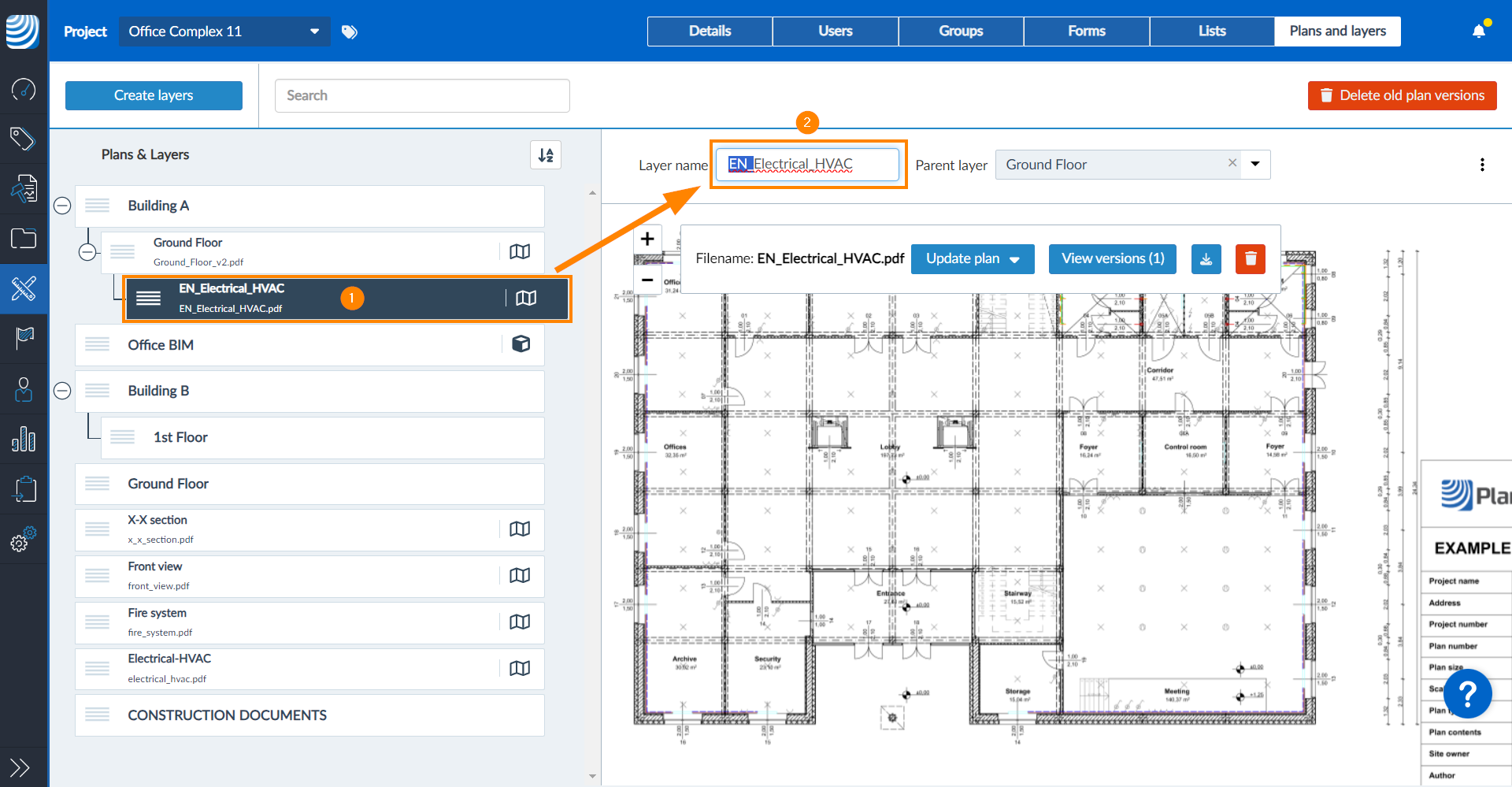

Para renombrar una capa:

  1. Seleccione la capa
  2. Introduzca un nuevo nombre para la capa

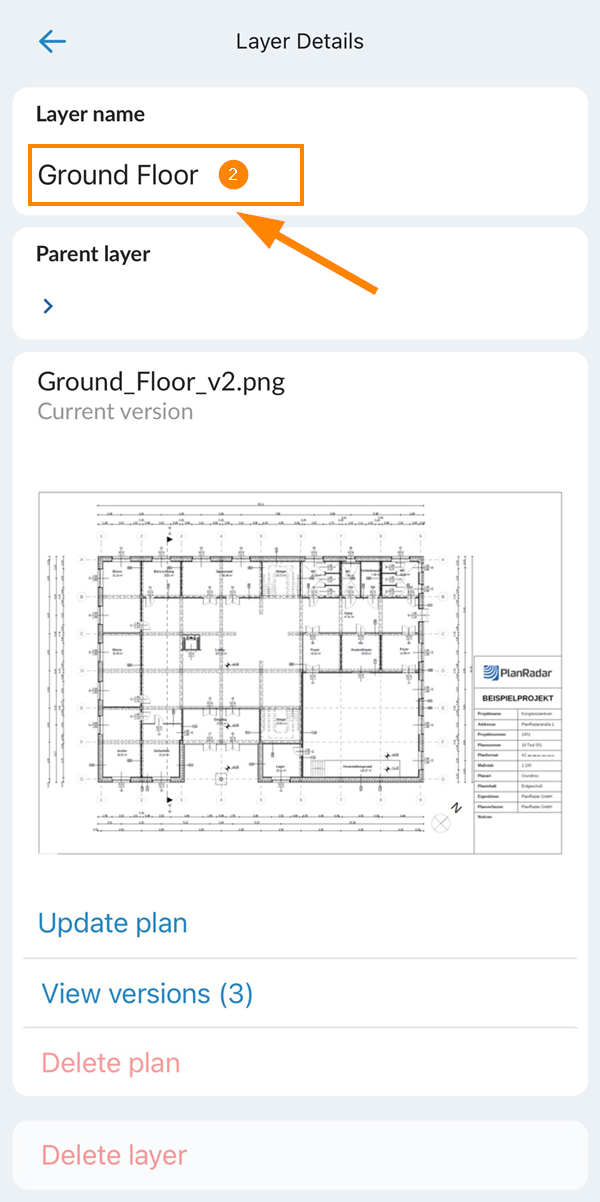

  1. Navegue hasta la capa y visualice los detalles de la misma tal y como se describe en Navegar por la jerarquía de capas.
  2. Pulse sobre el nombre de la capa para introducir un nuevo nombre.

Borrar una capa

No es posible eliminar una capa que contenga entradas. Si utiliza Documentos por capas tampoco es posible eliminar una capa que contenga documentos.

Las capas eliminadas no pueden restaurarse. Si contienen planos o modelos BIM, éstos también se borrarán.

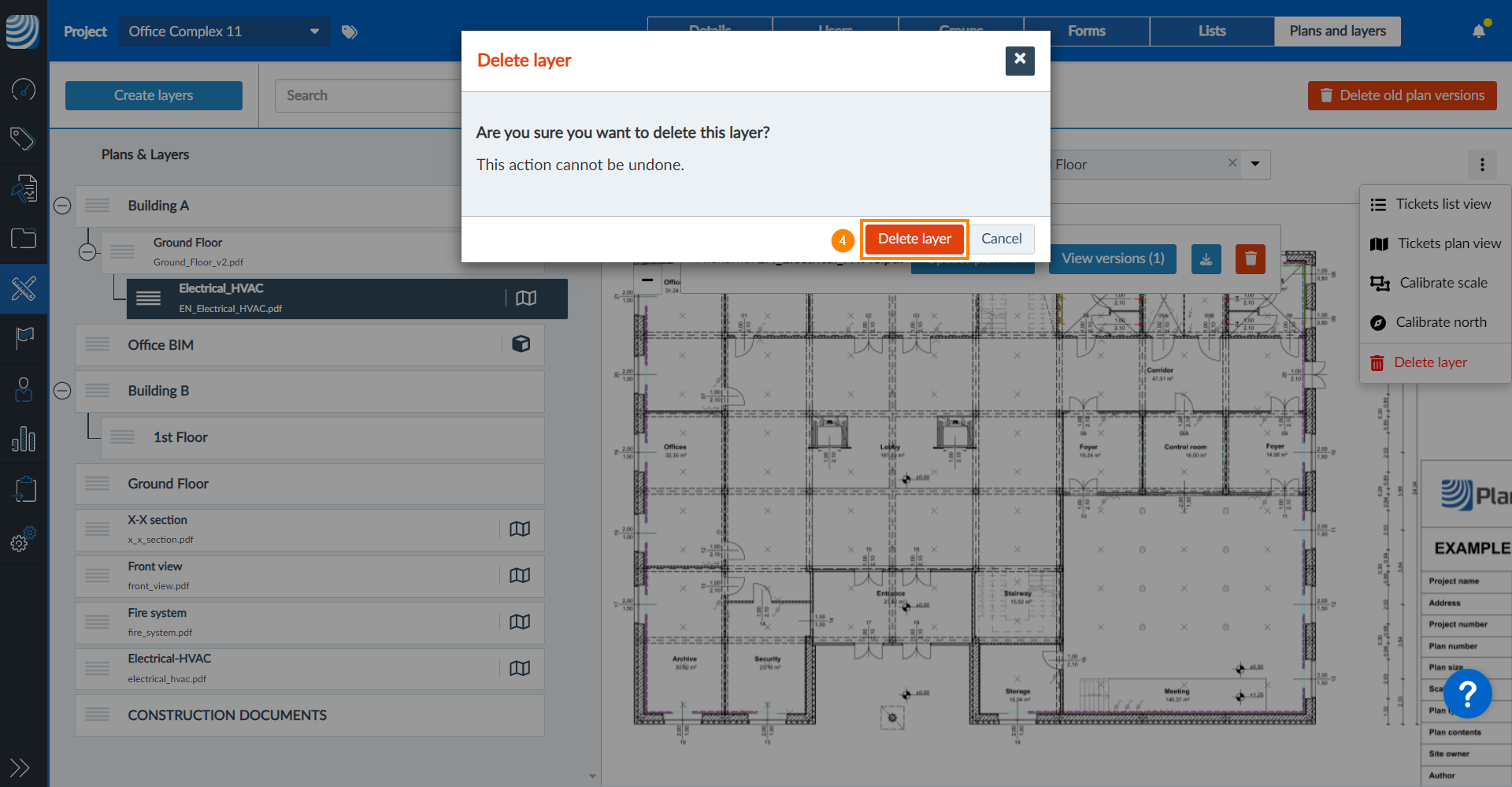

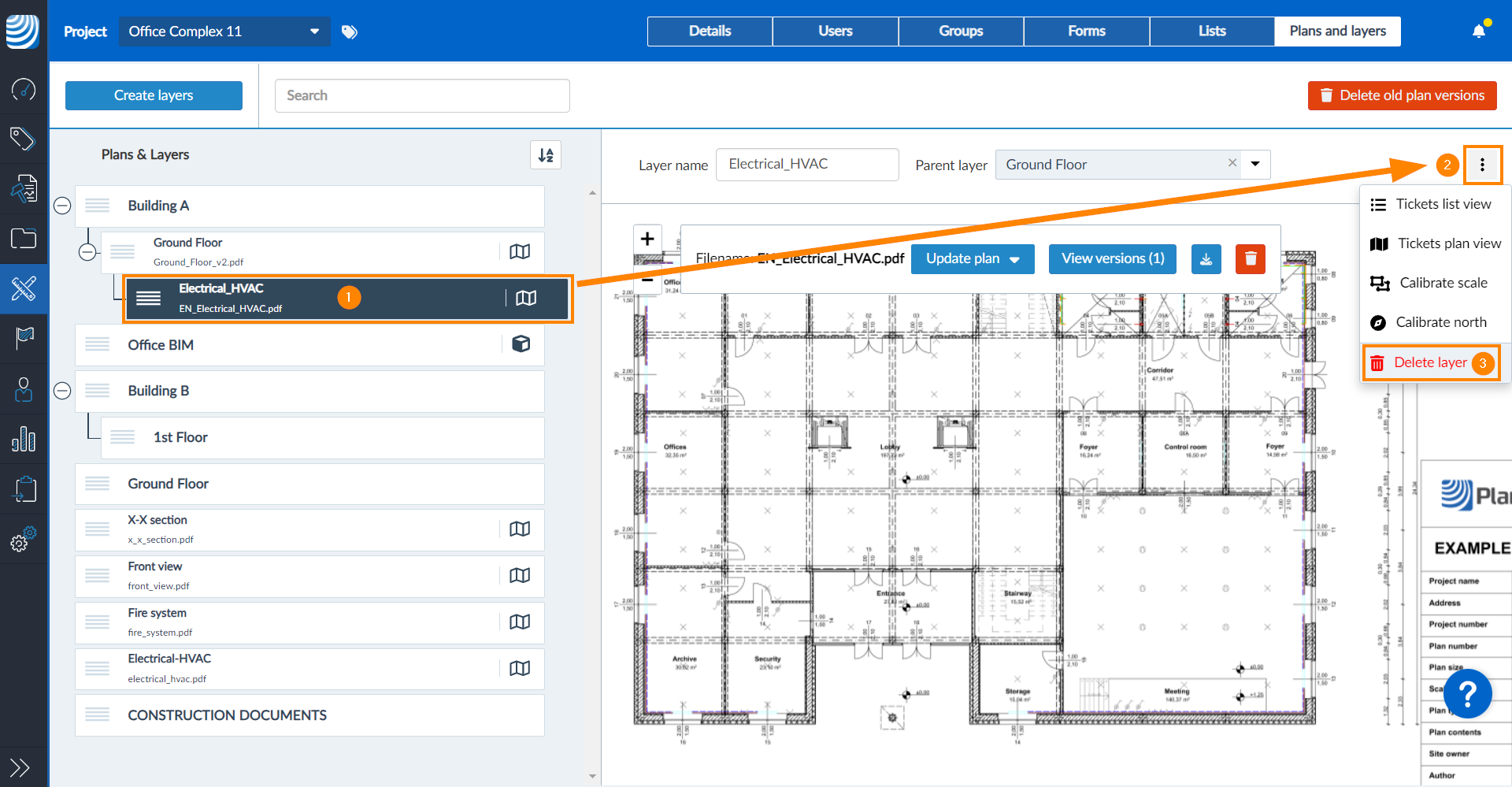

Para eliminar una capa incluyendo todas sus versiones de planos:

  1. Seleccione la capa
  2. Abra el menú Más
  3. Haga clic en Eliminar capa
  4. Haga clic en Borrar capa para confirmar

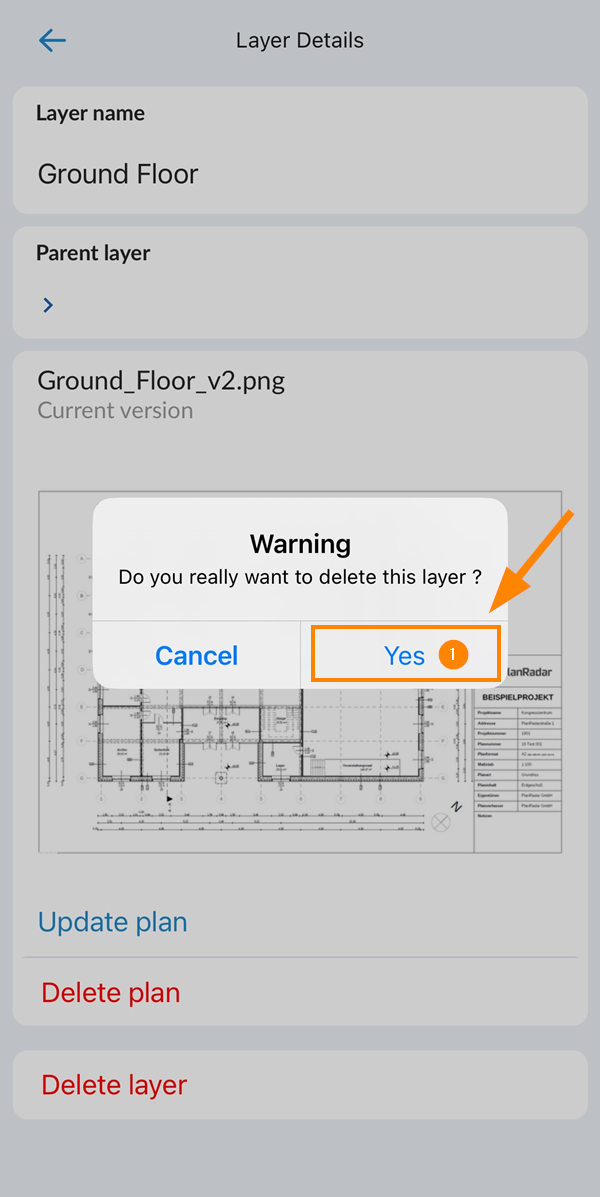

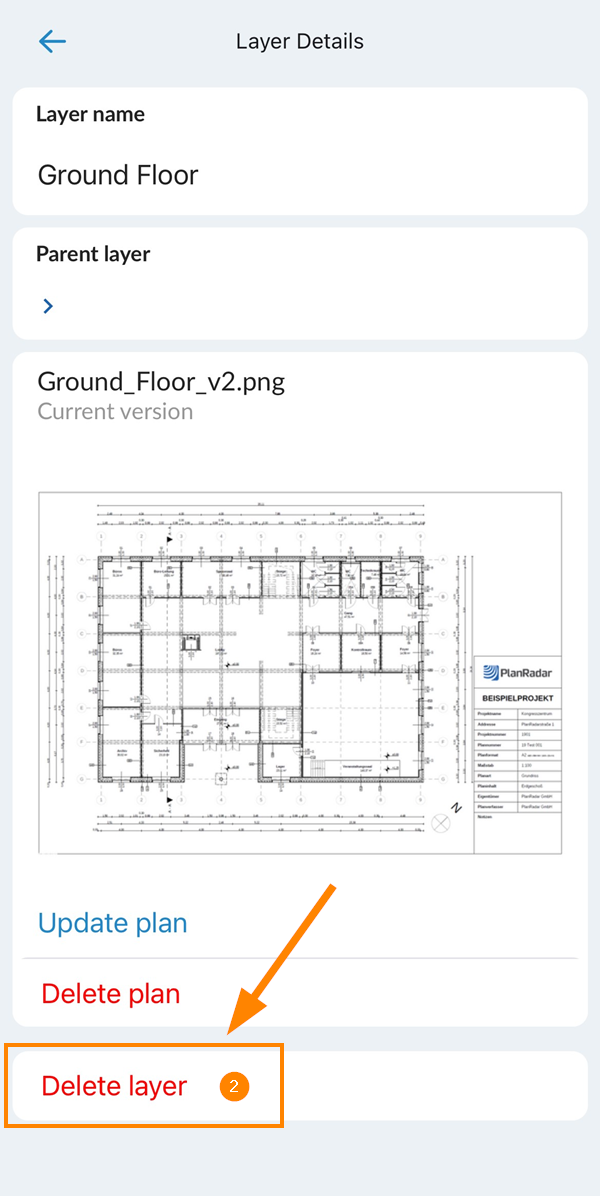

  1. Navegue hasta la capa y visualice los detalles de la misma tal y como se describe en Navegar por la jerarquía de capas.
  2. Pulse Eliminar capa
  3. Toque Sí

Búsqueda de capas

Utilice la búsqueda para mostrar sólo las capas que coincidan con un término específico.

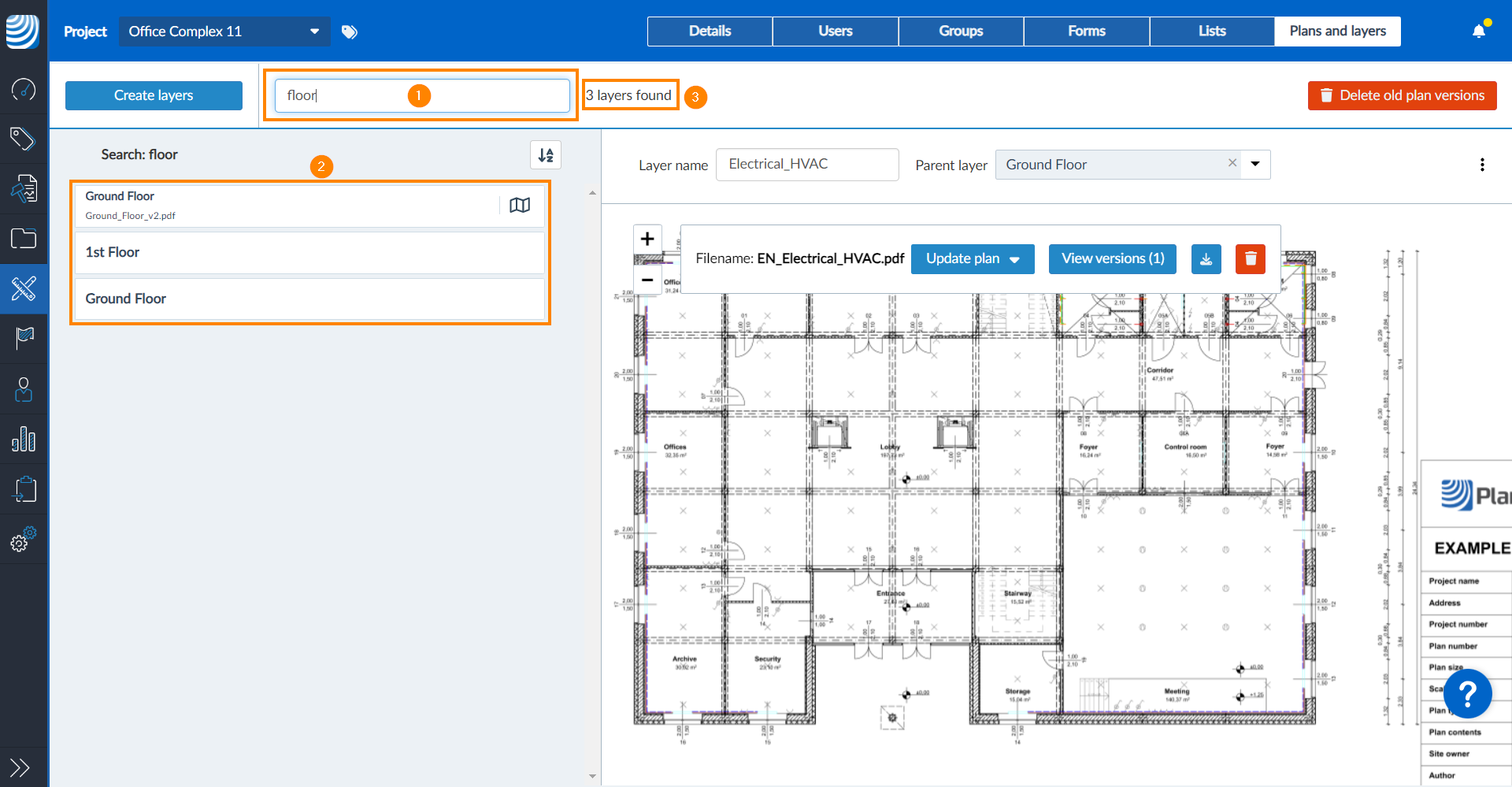

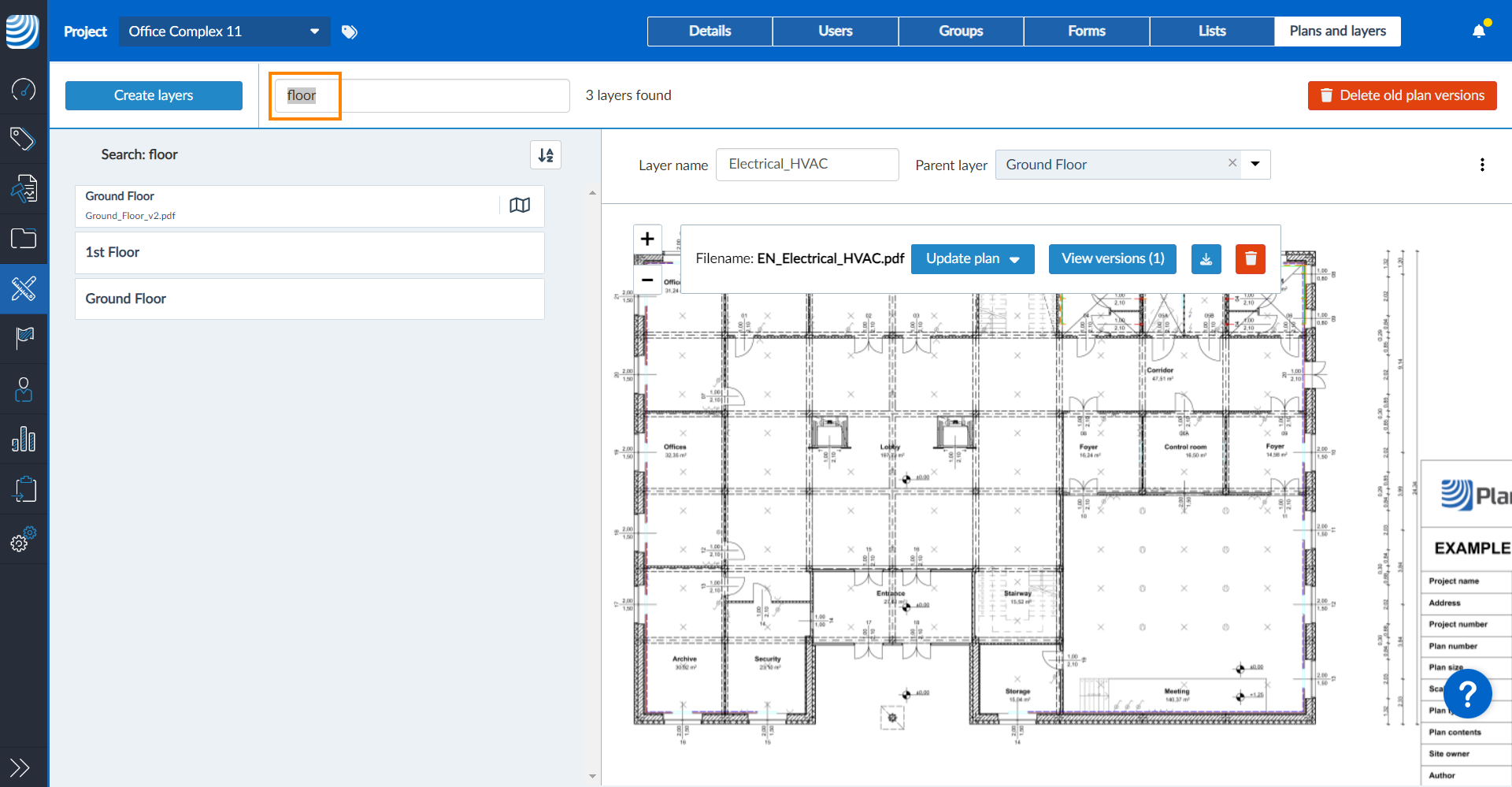

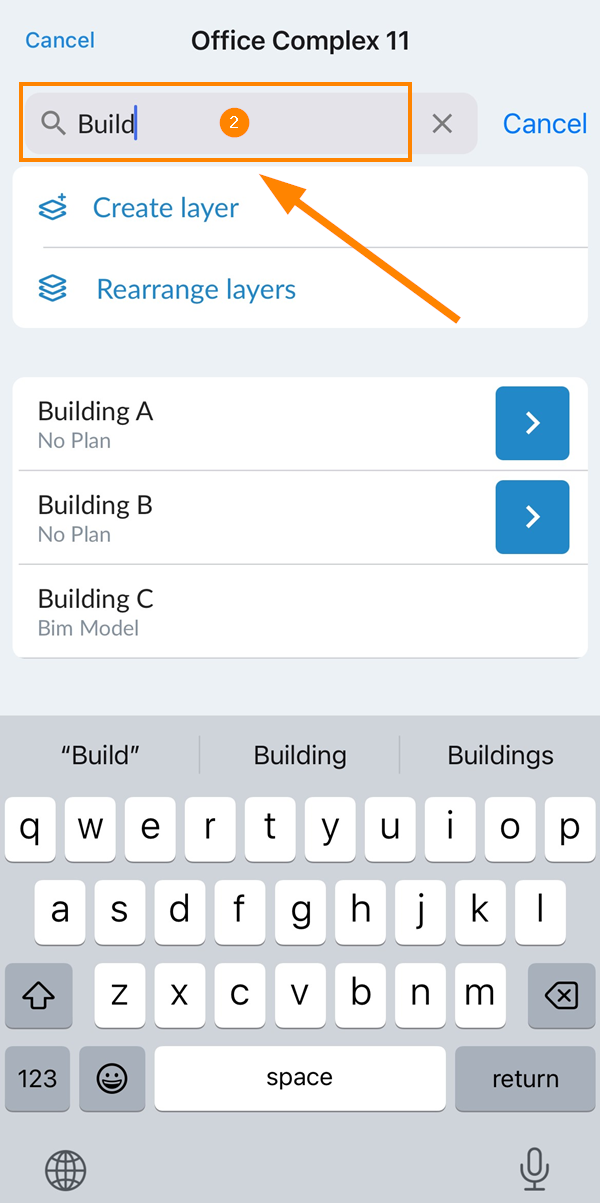

Para buscar capas:

  1. Introduzca su término de búsqueda
  2. Ver la lista de capas encontradas
  3. Ver el número de capas encontradas

Para borrar la búsqueda y volver a ver todas las capas:

  1. Elimine su término de búsqueda pulsando Retroceso o Suprimir en su teclado

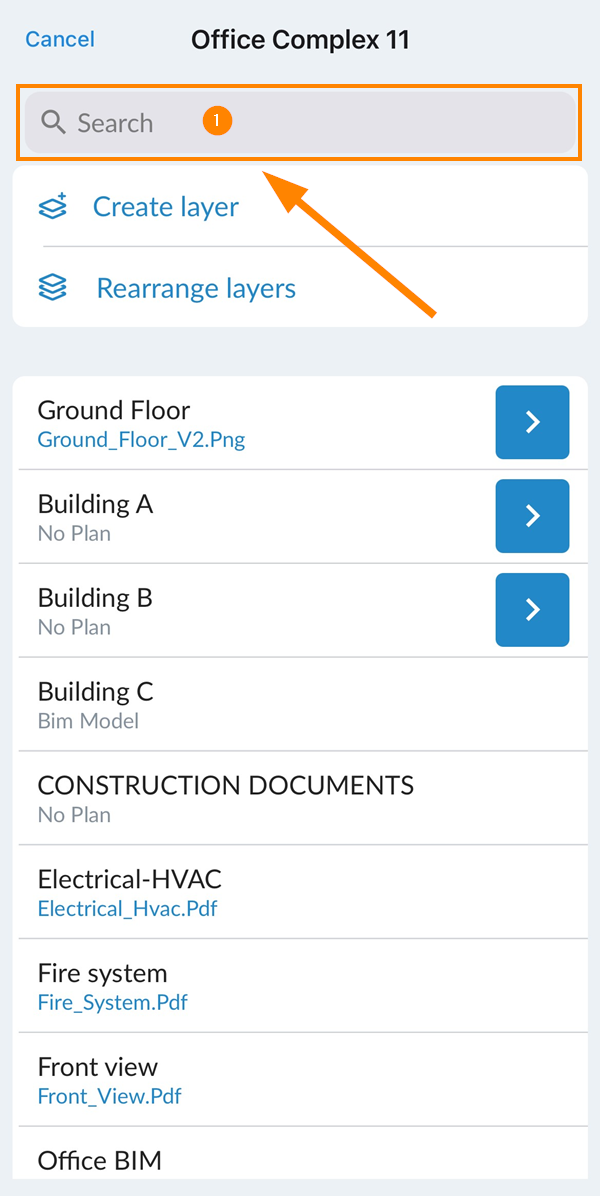

  1. Toque buscar
  2. Introduzca su término de búsqueda

Tenga en cuenta que sólo se buscan las capas visualizadas en ese momento (no se incluyen las subcapas).

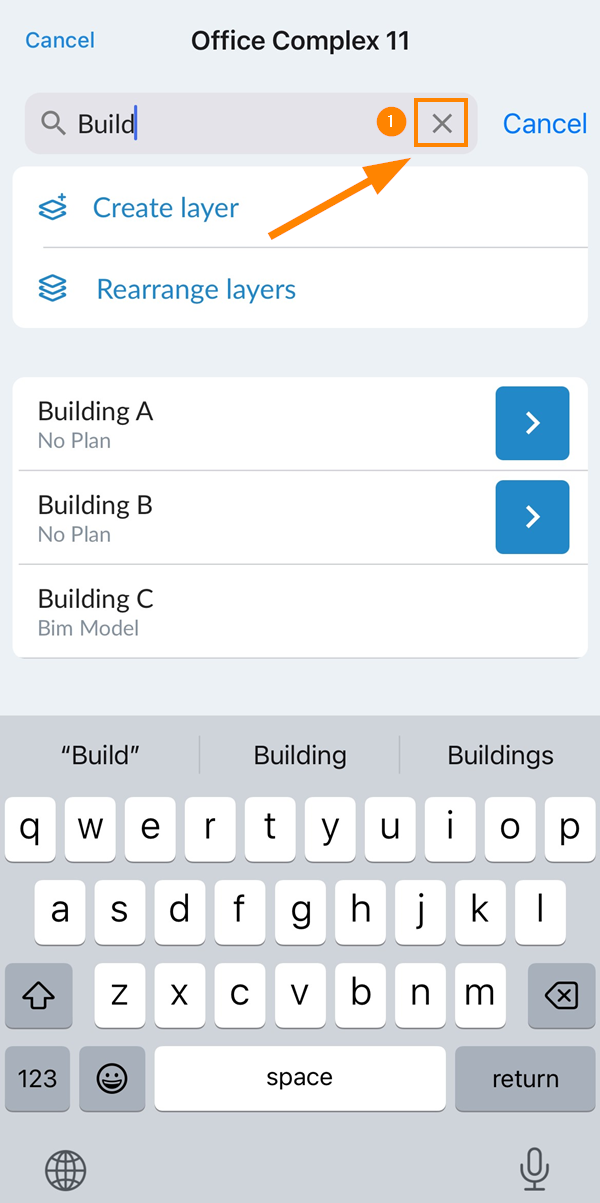

Para borrar la búsqueda y volver a ver todas las capas:

  1. Pulse el botón X

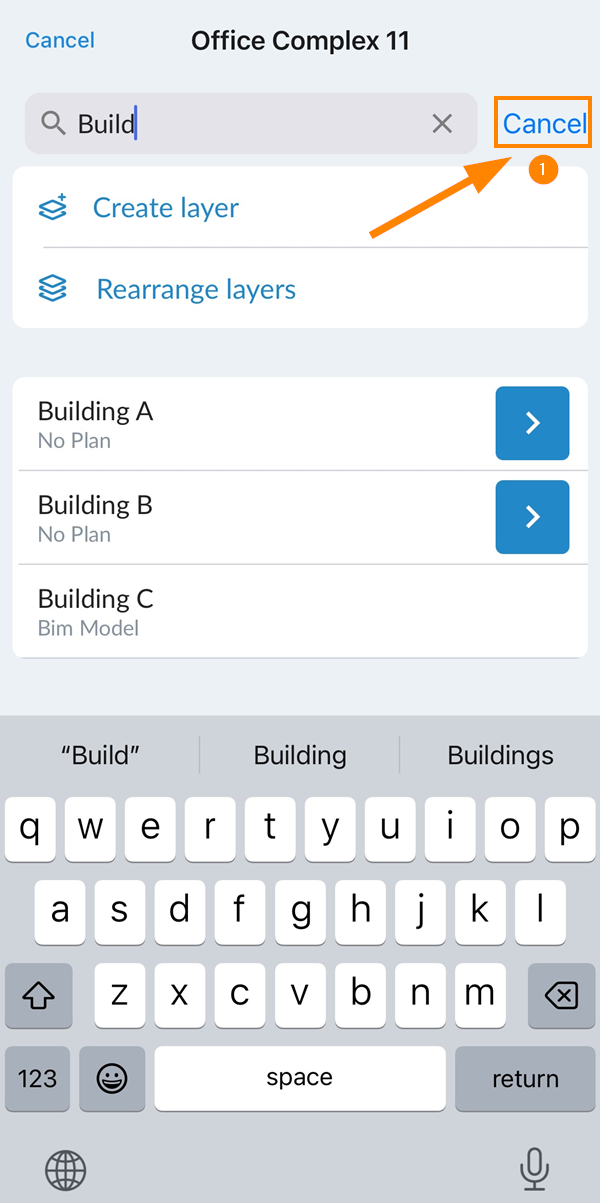

Para cancelar la búsqueda y la introducción de texto:

  1. Pulse Cancelar

Iconos de capa

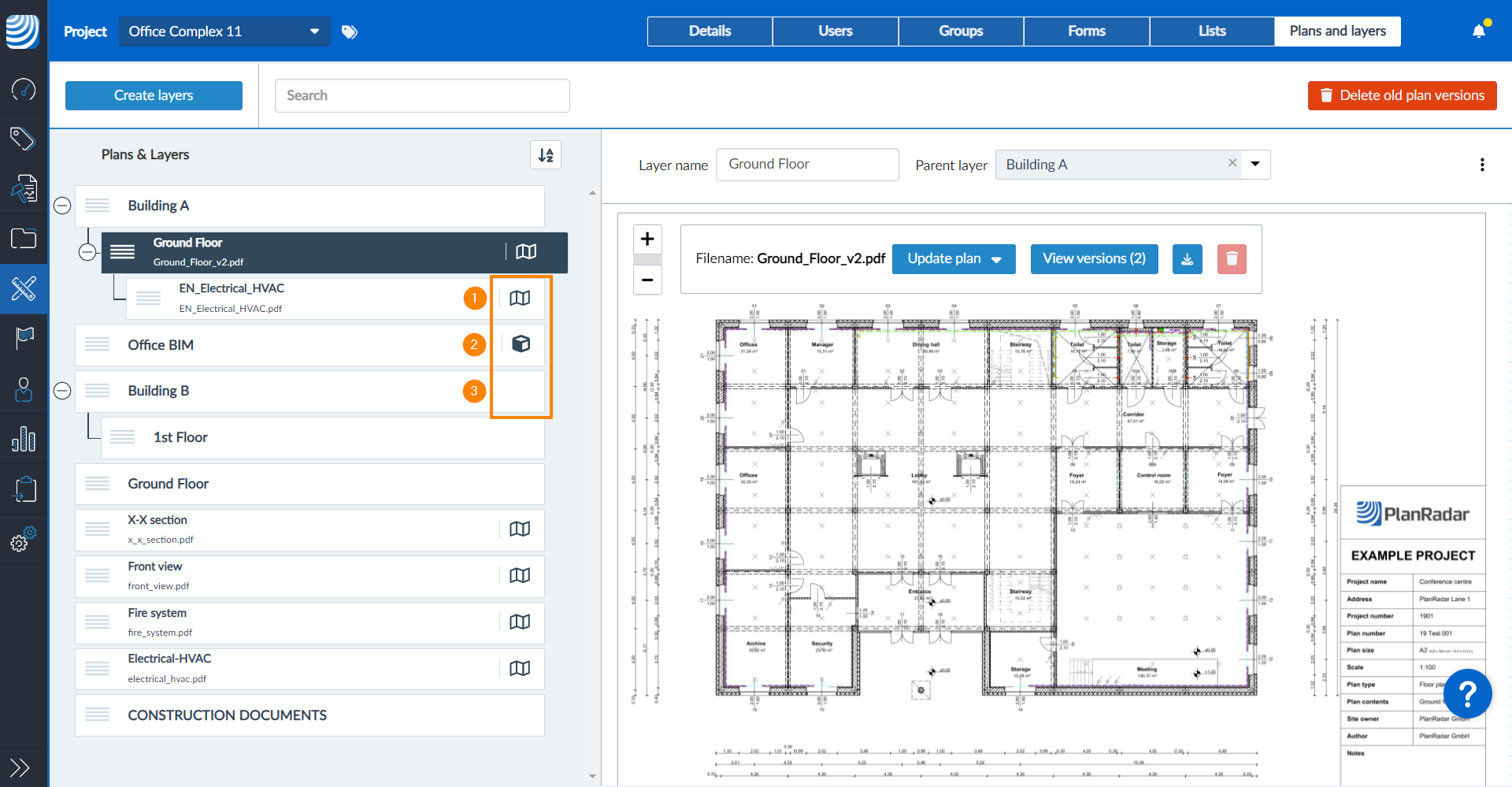

Los iconos indican rápidamente si una capa contiene un plano o un modelo BIM (sólo en la Webapp).

  1. La capa tiene un plano 2D
  2. La capa tiene un modelo BIM 3D
  3. La capa no tiene plano ni modelo BIM
