Cargar planos en capas

Tobias Patek
  • Actualización

Visión general

Los planes se gestionan en capas. Las capas son similares a las carpetas para ayudarle a organizar sus planes y tickets.
Cada plan debe asignarse a una capa. Cada capa no puede tener más de un plan aunque se admiten versiones de planes.

Más información sobre Planos y Capas.

También es posible crear solicitudes de aprobación de planos al cargar un nuevo plano. Más información en Crear, revisar y gestionar solicitudes de aprobación de planos.

Acceso y permisos

Para cargar planos en capas necesita un usuario interno con el permiso de usuario "Proyectos". Más información en Permisos.

Cómo acceder a los planos y capas

Para gestionar las capas de un proyecto:

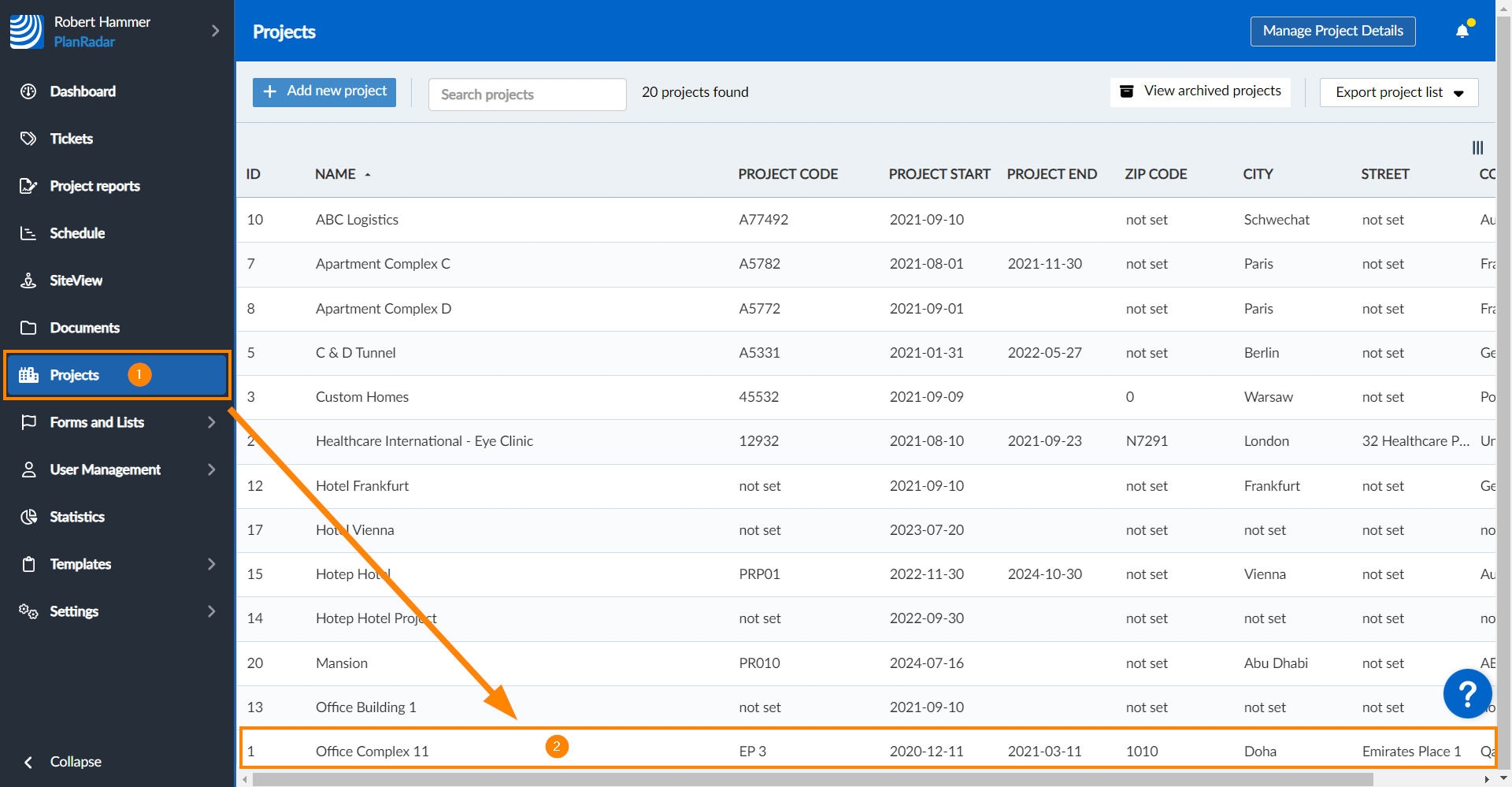

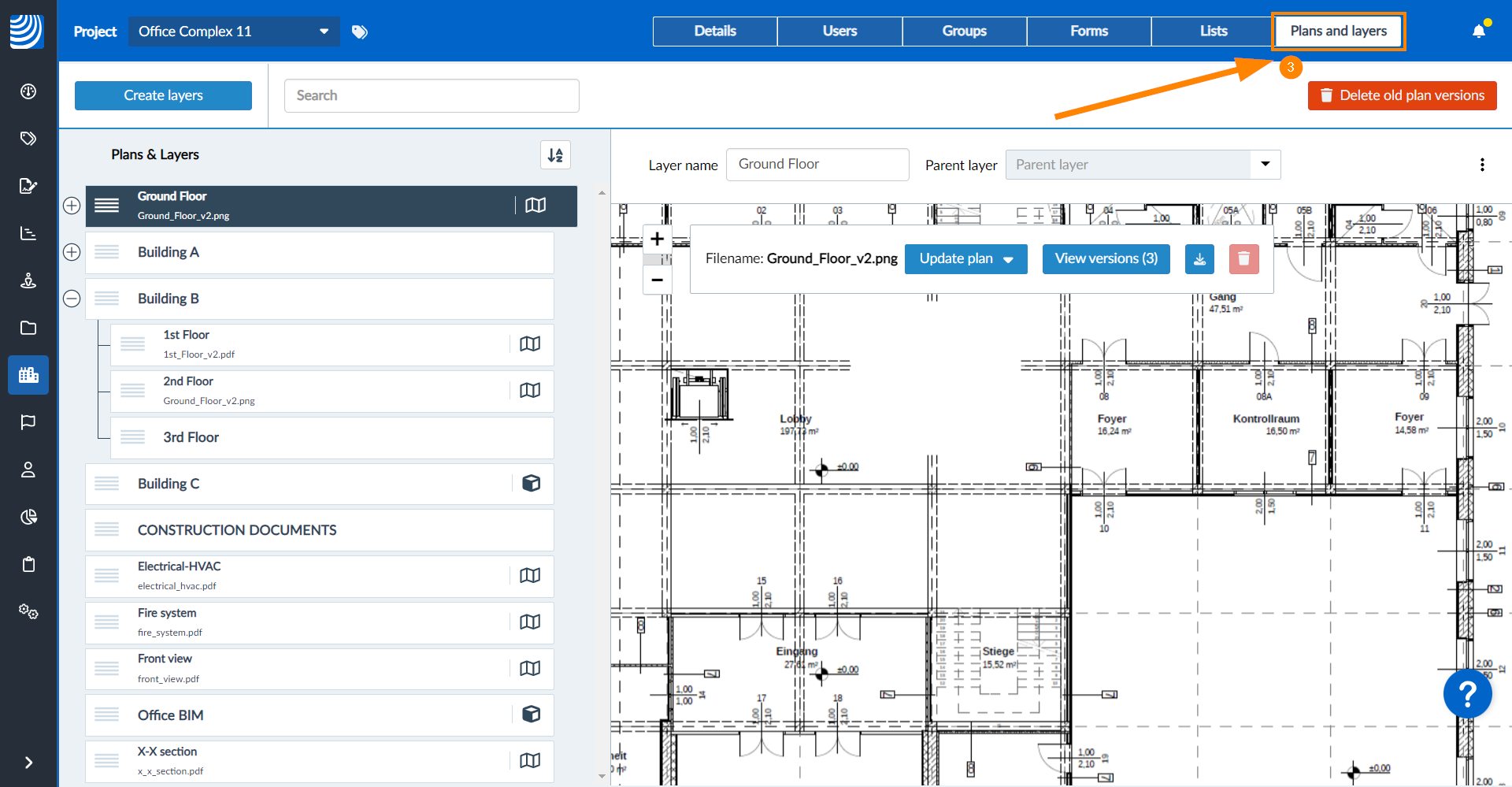

  1. Haga clic en Proyectos
  2. Haga clic en el proyecto para abrirlo
  3. Haga clic en Planos y capas

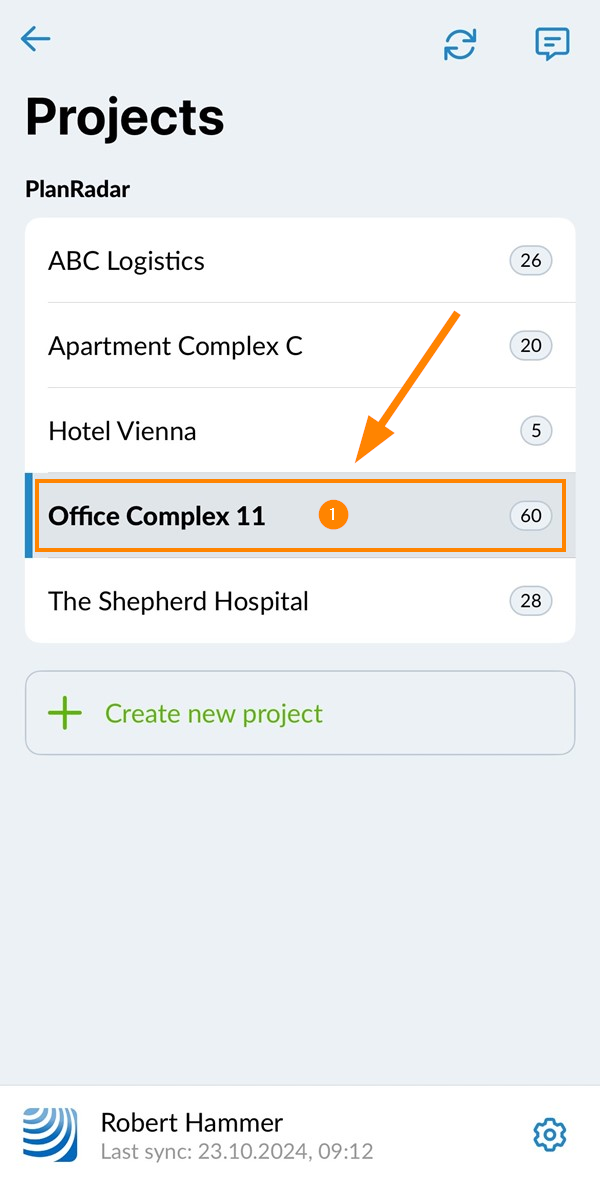

  1. Seleccione el proyecto, por ejemplo Complejo de oficinas 11

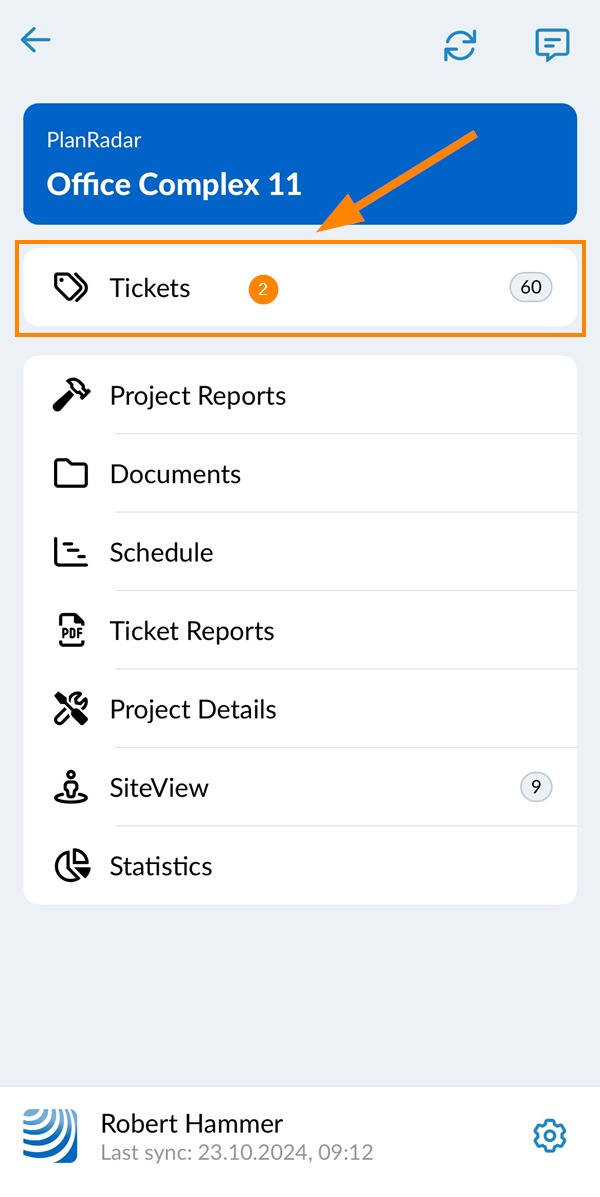

  2. Tap Entradas

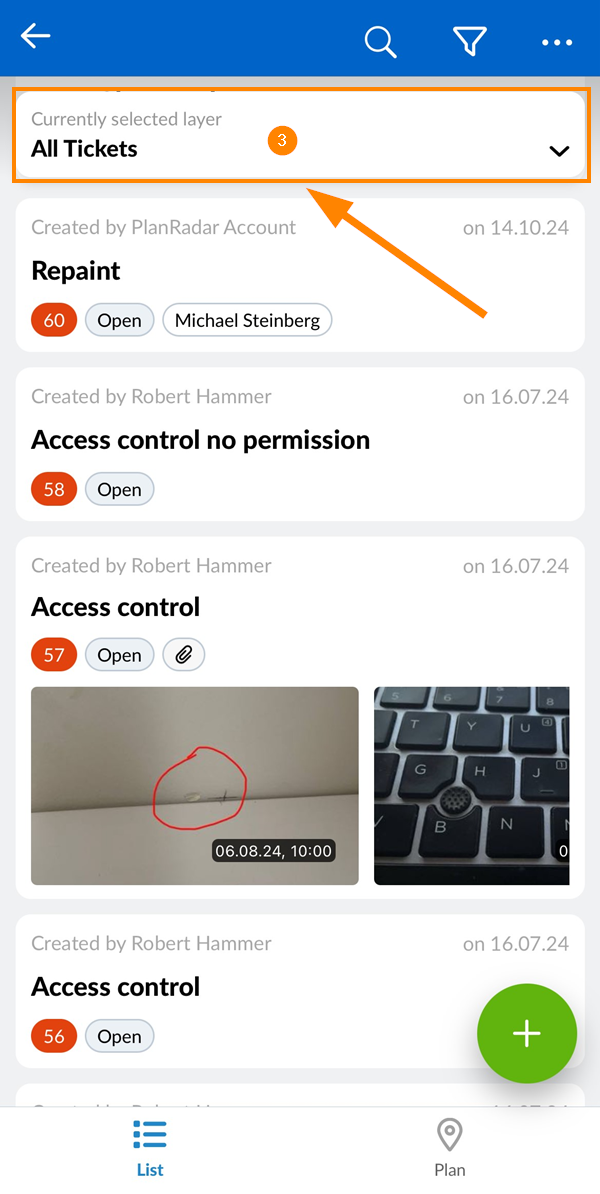

  3. Abra el selector de capas

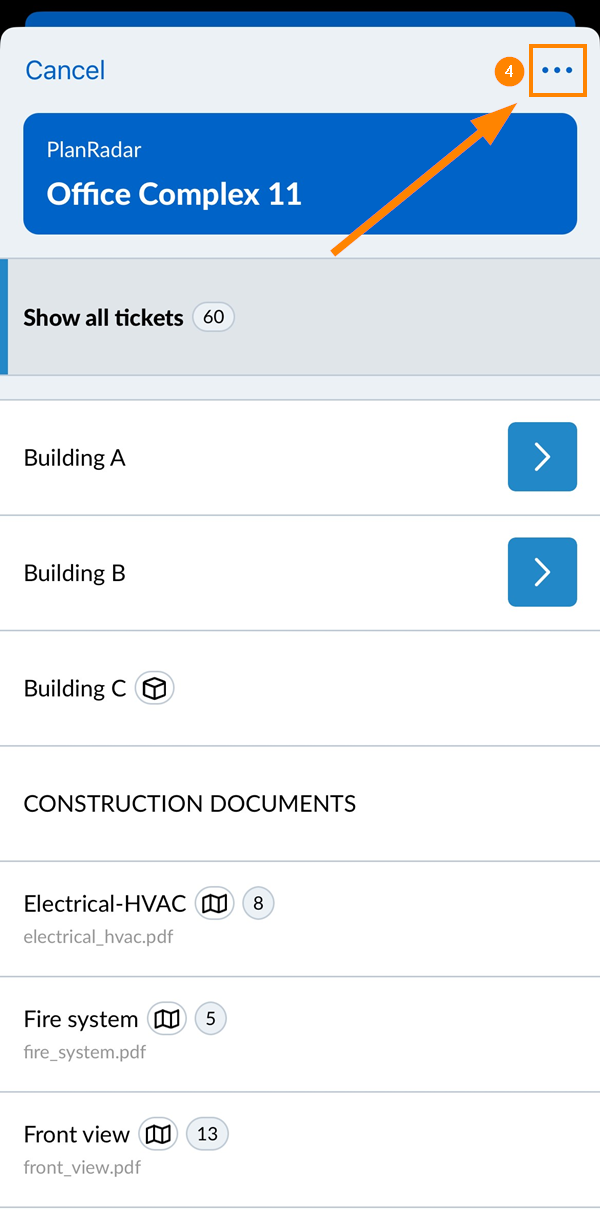

  4. Abra el menú Más

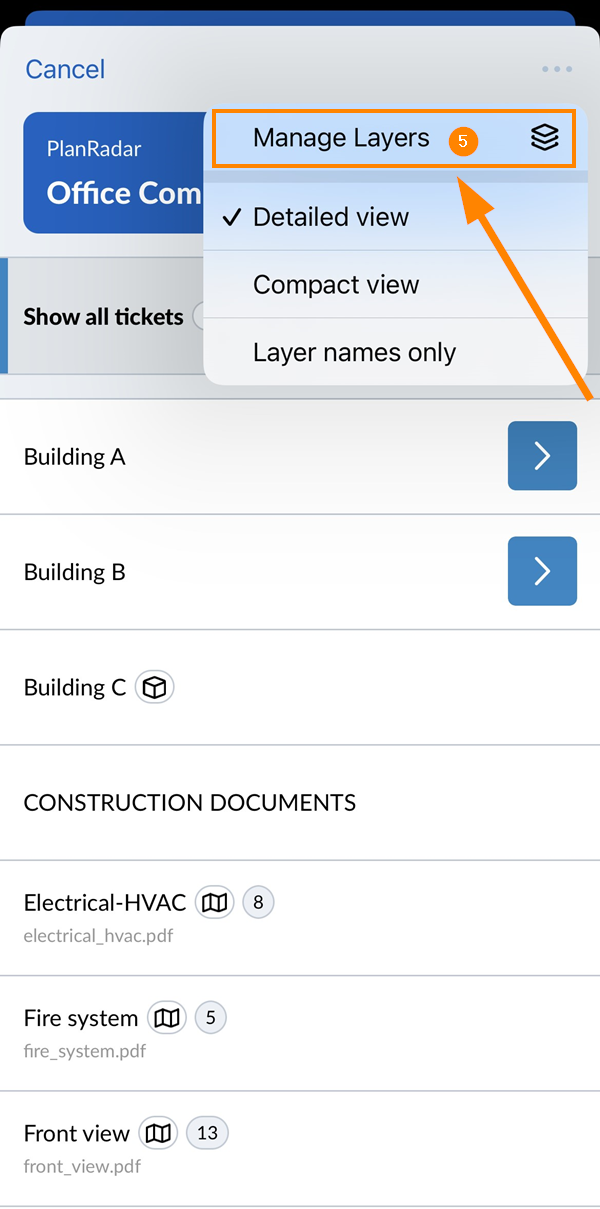

  5. Pulse Gestionar capas

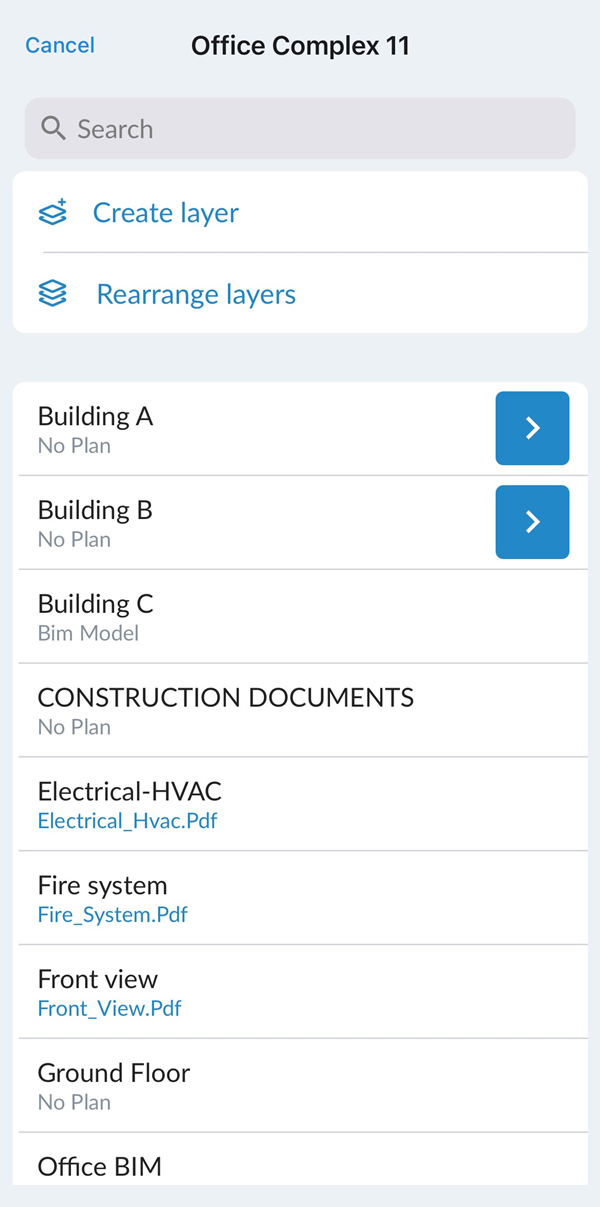

  6. Consulte la pantalla gestionar capas

Cargar un plano en una capa existente

También puede cargar una nueva versión del plan en una capa existente, tal y como se describe en Actualizar planes.

Las capas pueden crearse y utilizarse sin planos como se describe en Gestionar capas de un proyecto > Crear una capa.

Si la capa de destino de su plano ya existe y aún no contiene un plano o modelo BIM, puede cargar un plano como éste:

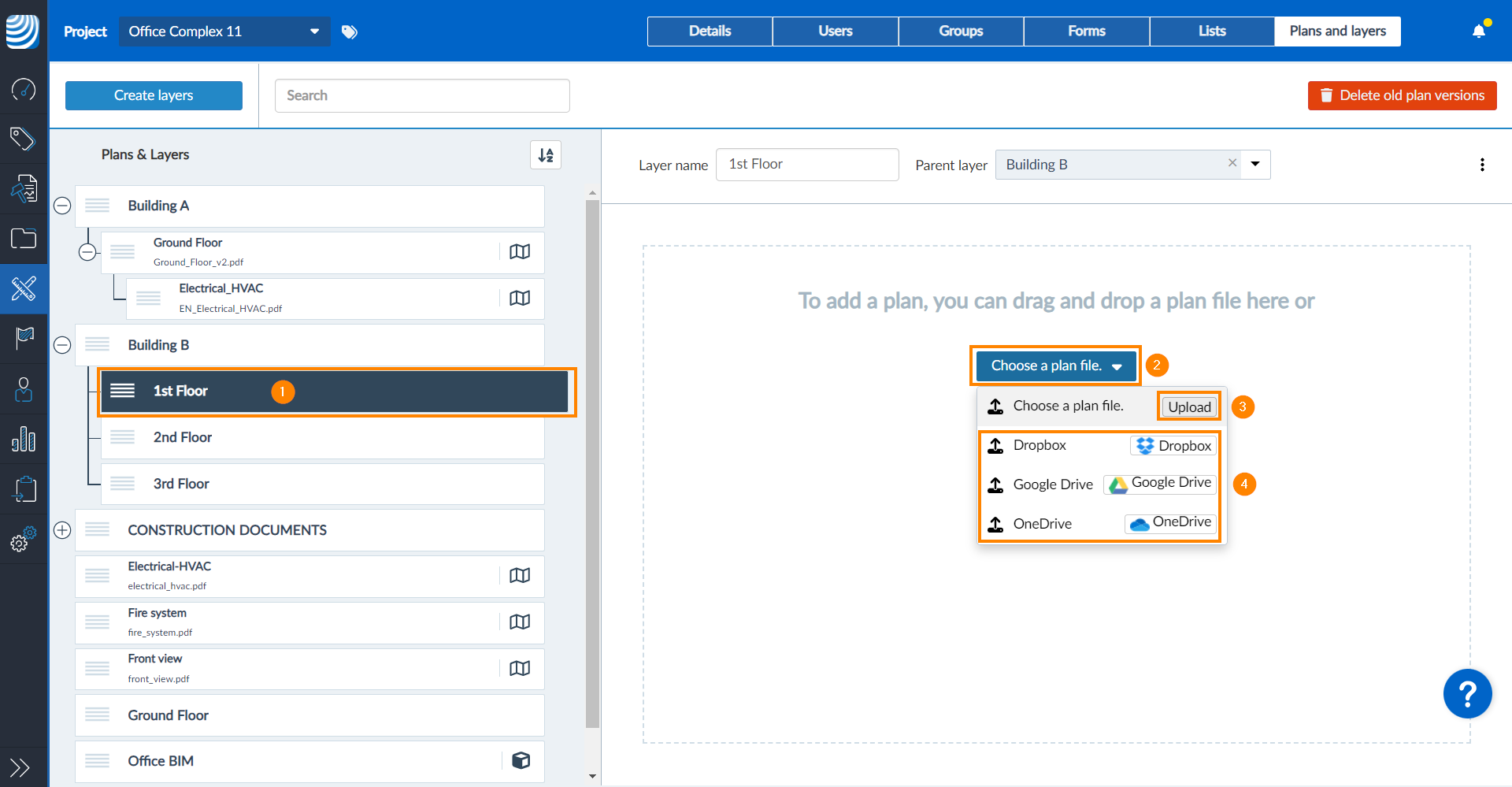

  1. Seleccione la capa de destino
  2. Haga clic en Elija un archivo de plan
  3. Haga clic en Upload y seleccione el archivo del plan de su ordenador.
  4. O cargue el archivo del plan desde un servicio de almacenamiento en la nube.

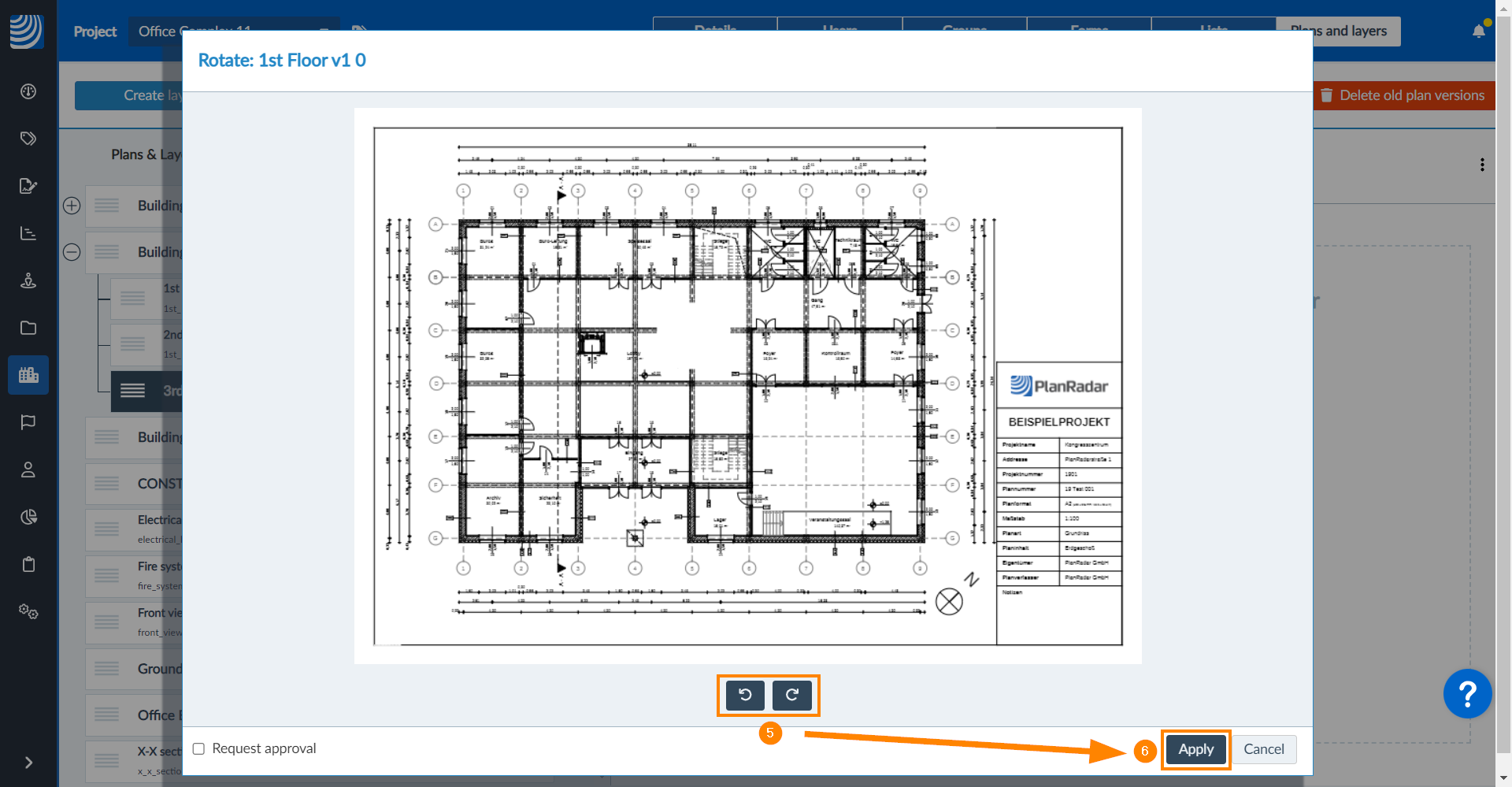

  5. Opcional: Pulse los botones de rotación para girar 90° en sentido horario o antihorario.
  6. Haga clic en Aplicar
  1. Navegue hasta la capa y vea los detalles de la misma como se describe en Gestionar capas de un proyecto > Navegar por la jerarquía de capas.

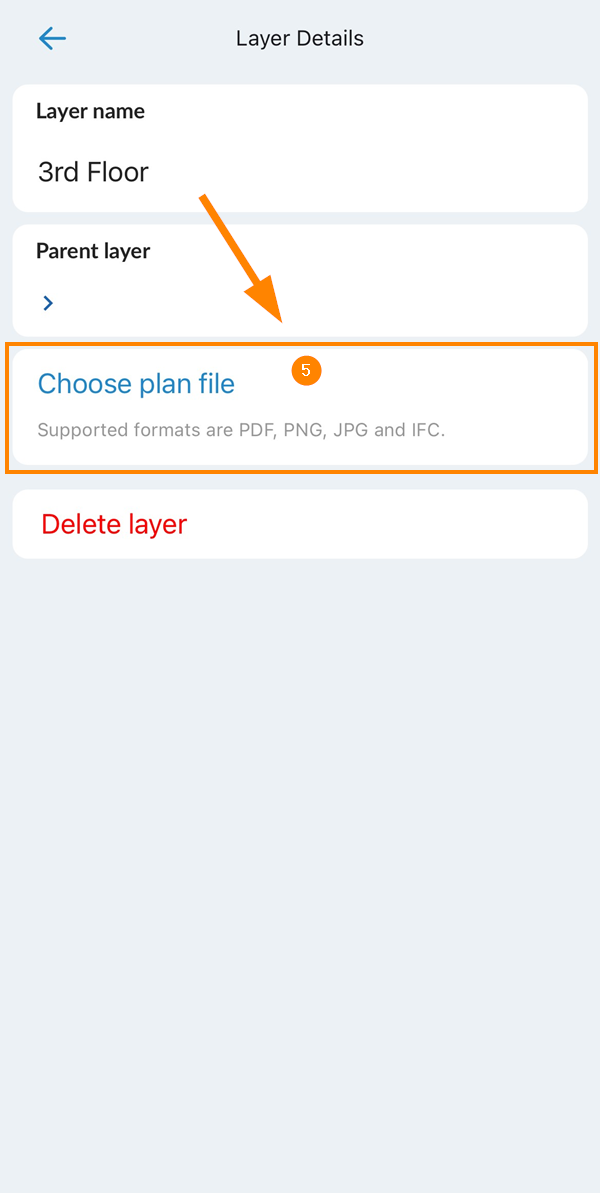

  2. Pulse Elija el archivo del plan
  3. Seleccione el archivo del plan

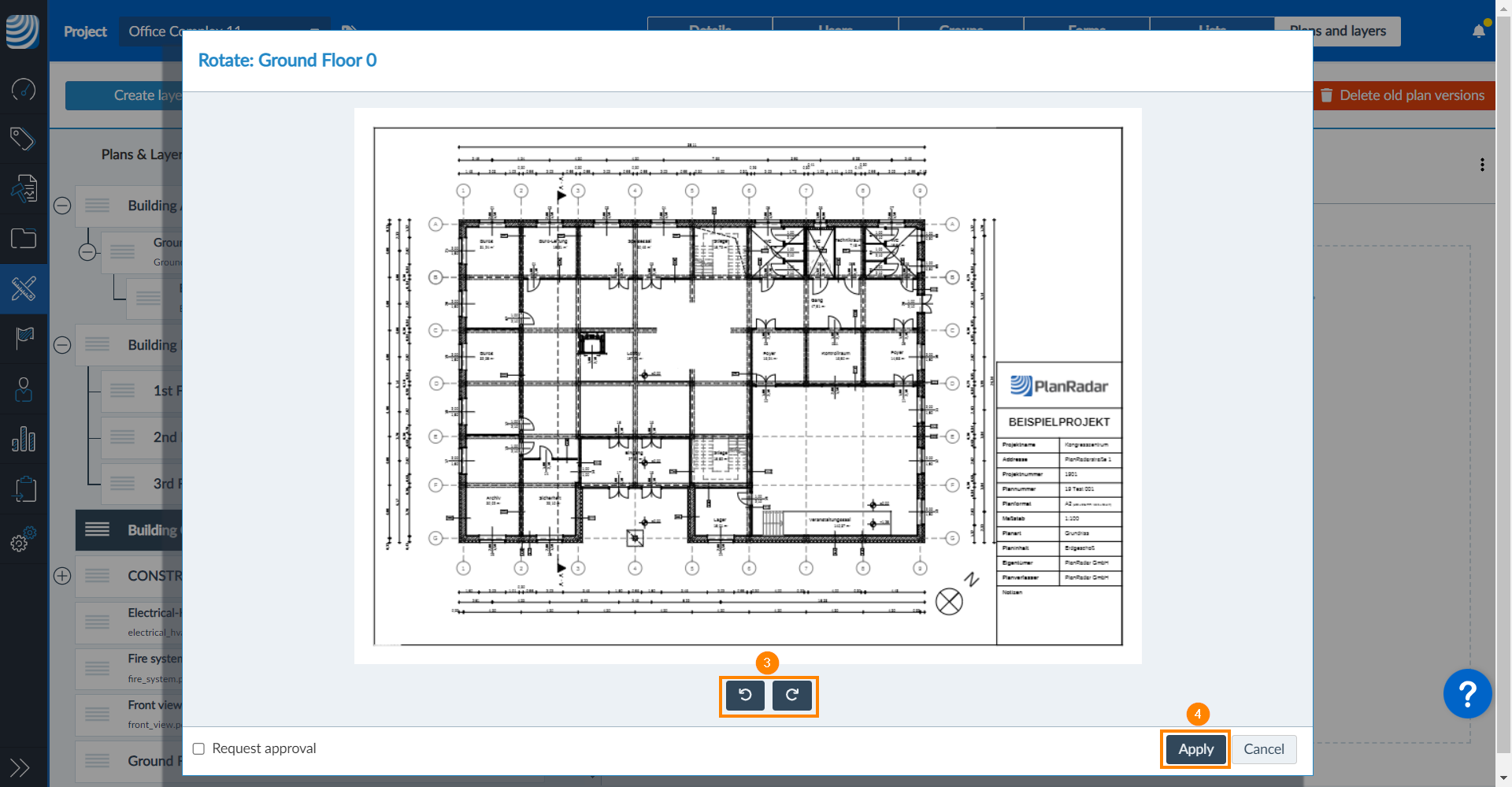

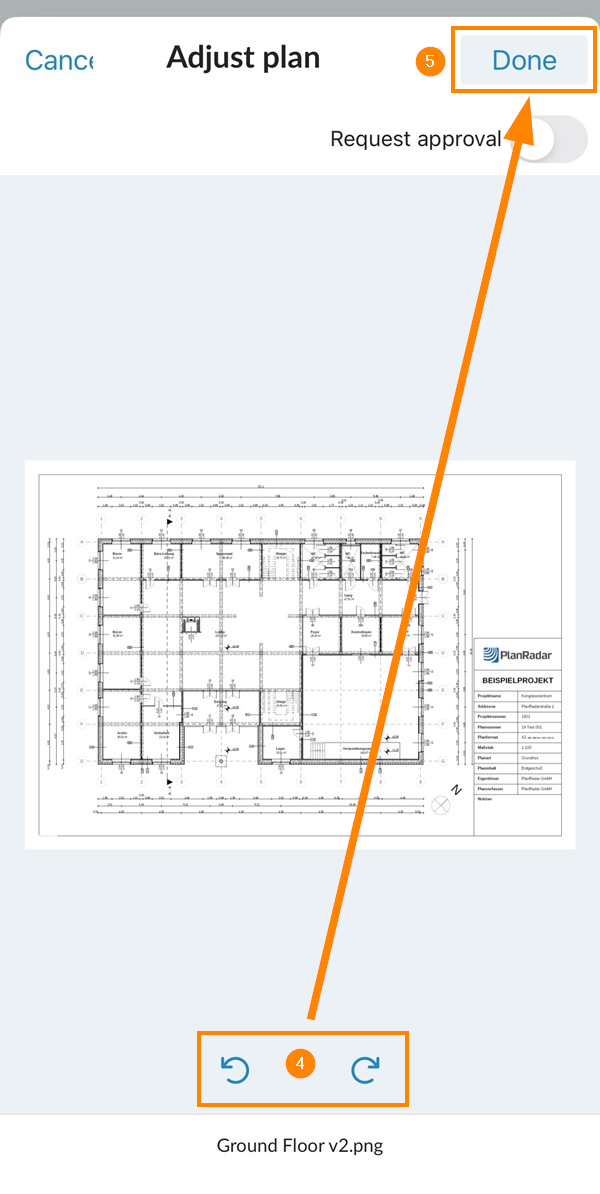

  4. Opcional: Pulse los botones de rotación para girar 90° en sentido horario o antihorario.
  5. Pulse Hecho

Una vez finalizado el procesamiento, el plan será visible.

Crear capas y cargar planos

Puede crear varias capas y cargar sus planos de forma eficaz en un solo paso. Incluso es posible cargar archivos PDF con varias páginas y dividirlo en múltiples capas creadas automáticamente.

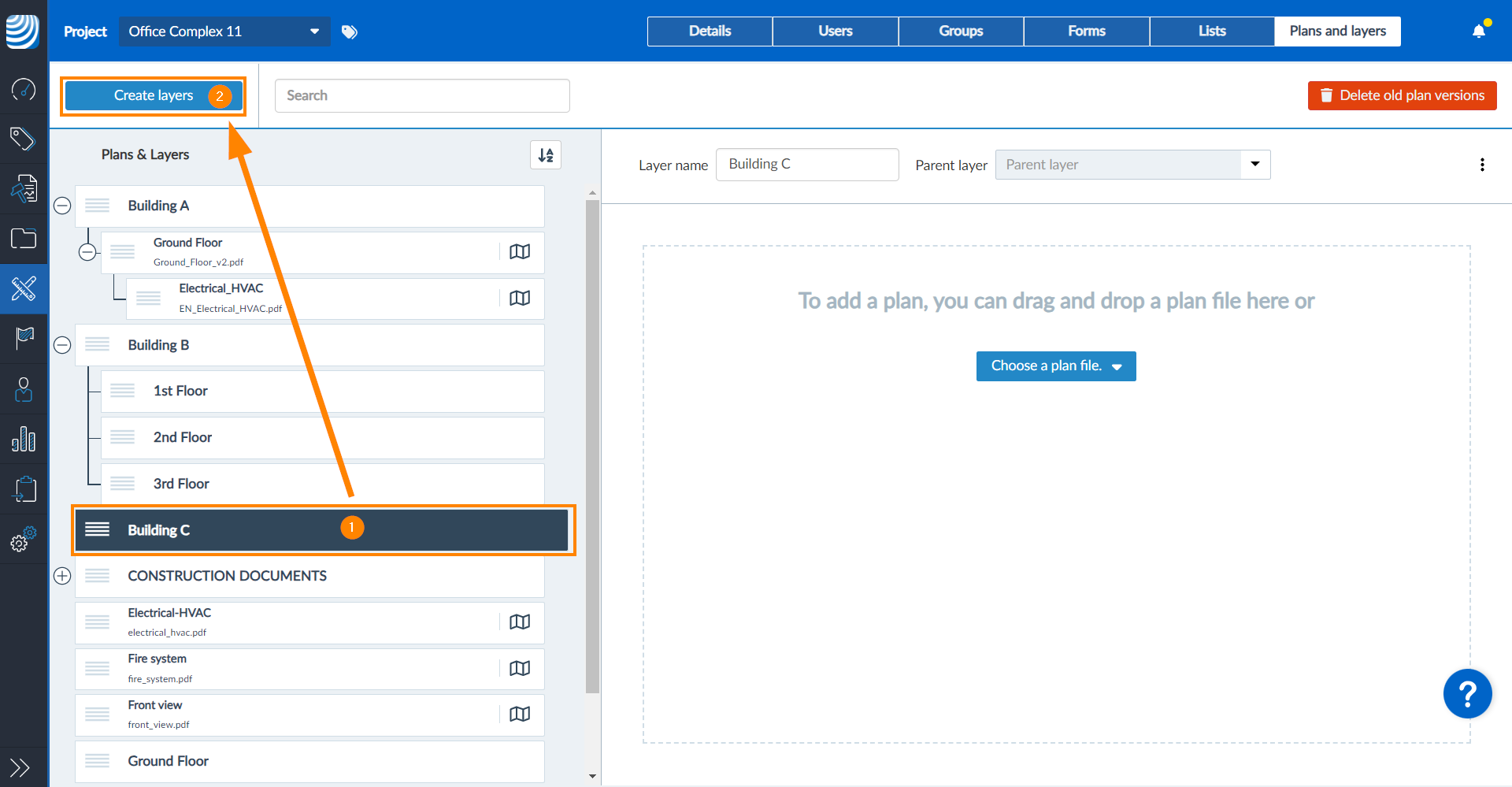

Para crear capas y cargar planos:

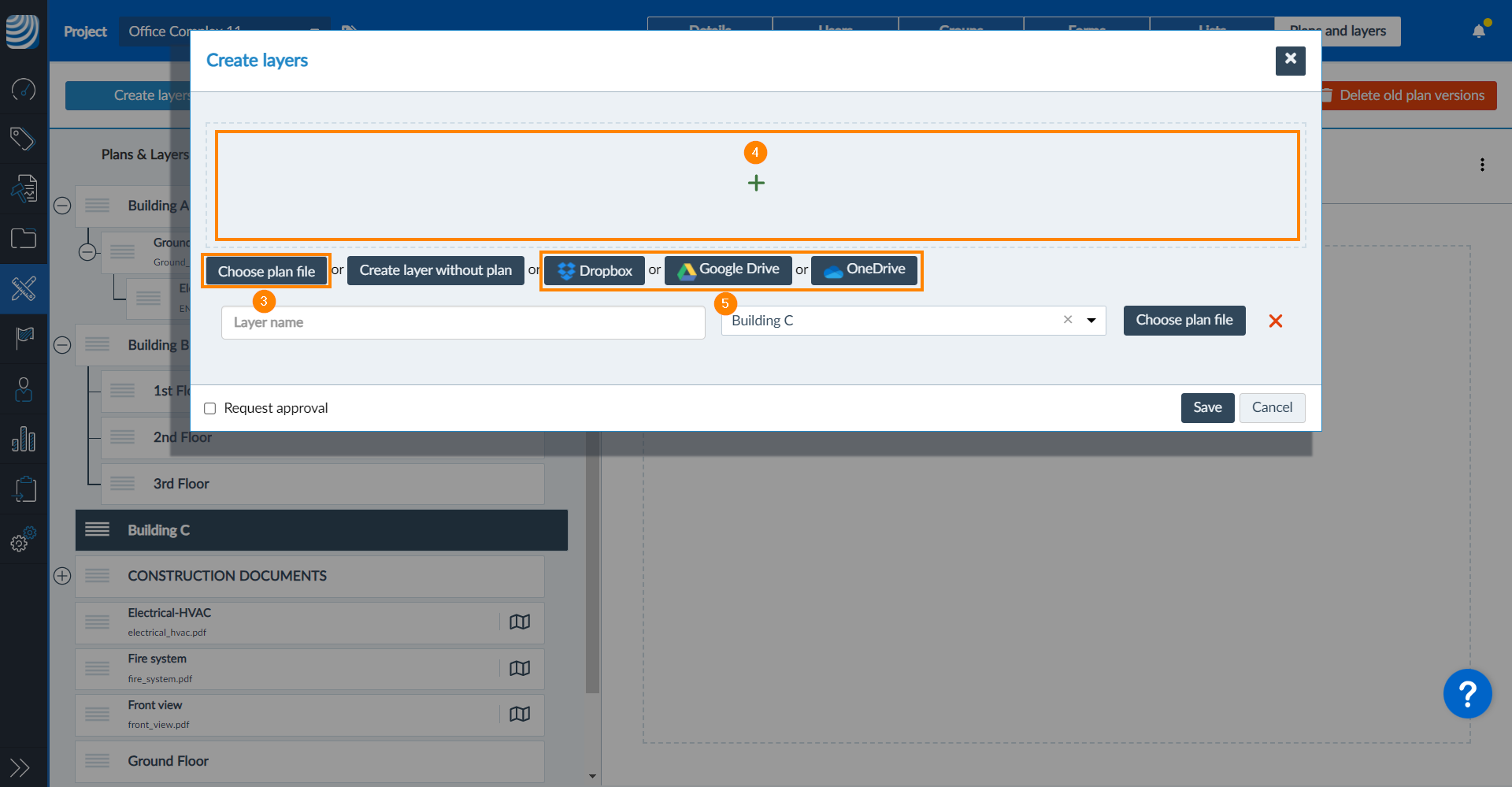

  1. Seleccione la capa madre de destino
  2. Haga clic en Crear capas
  3. Haga clic en Elija el archivo del plan y seleccione el archivo en el cuadro de diálogo del explorador de archivos.
  4. O utilice arrastrar y soltar para cargar el archivo desde un explorador de archivos abierto en su ordenador.
  5. O cargue el archivo desde un servicio de almacenamiento en la nube .

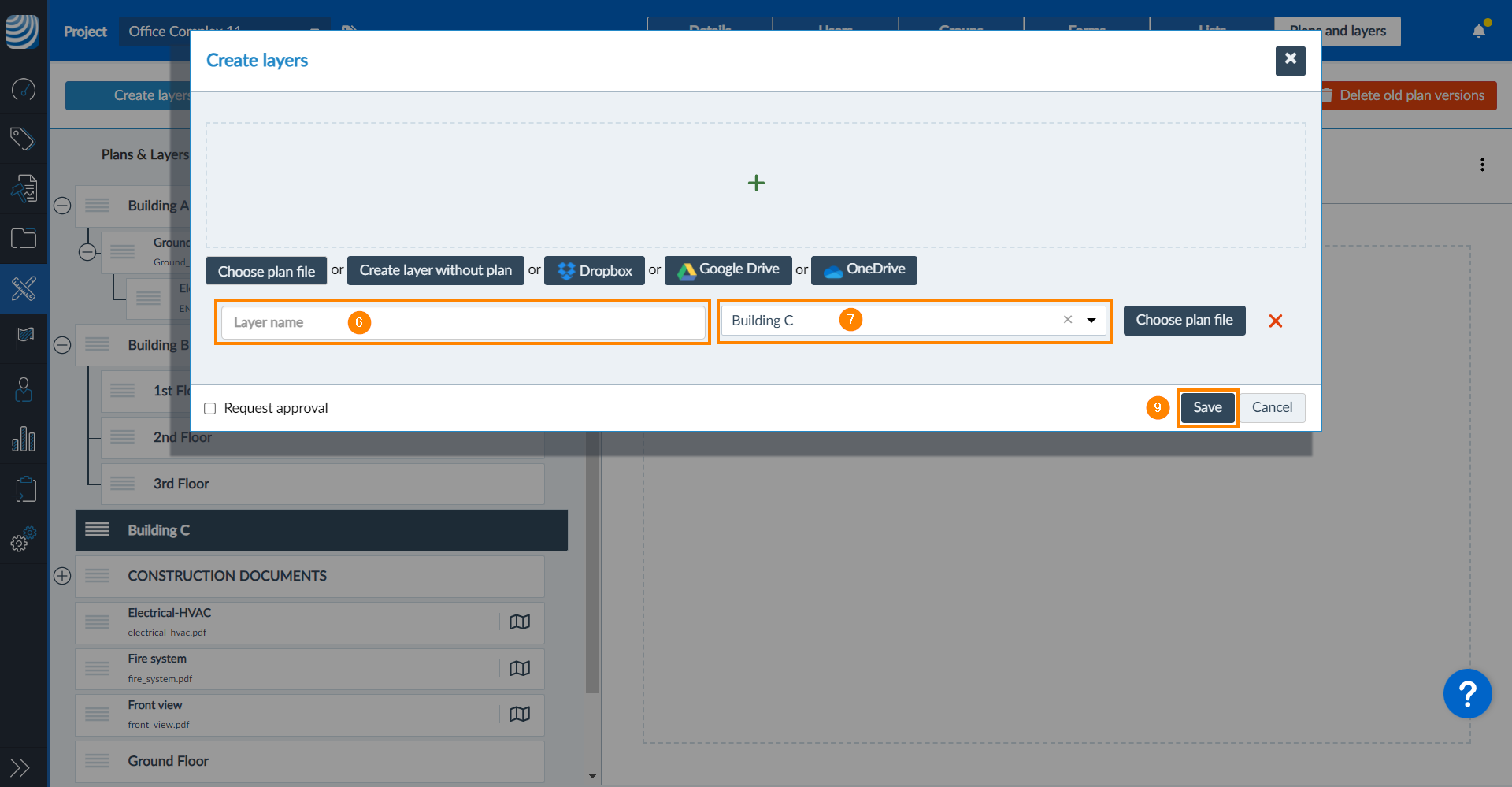

  6. Introduzca el nombre de la capa
  7. Opcional: Cambiar o eliminar la capa padre
  8. Repita los pasos del 3 al 7 para crear capas adicionales y seleccionar archivos de planos.
  9. Haga clic en Guardar para confirmar la creación de las nuevas capas y planos.

Una vez finalizada la tramitación, los planos serán visibles.

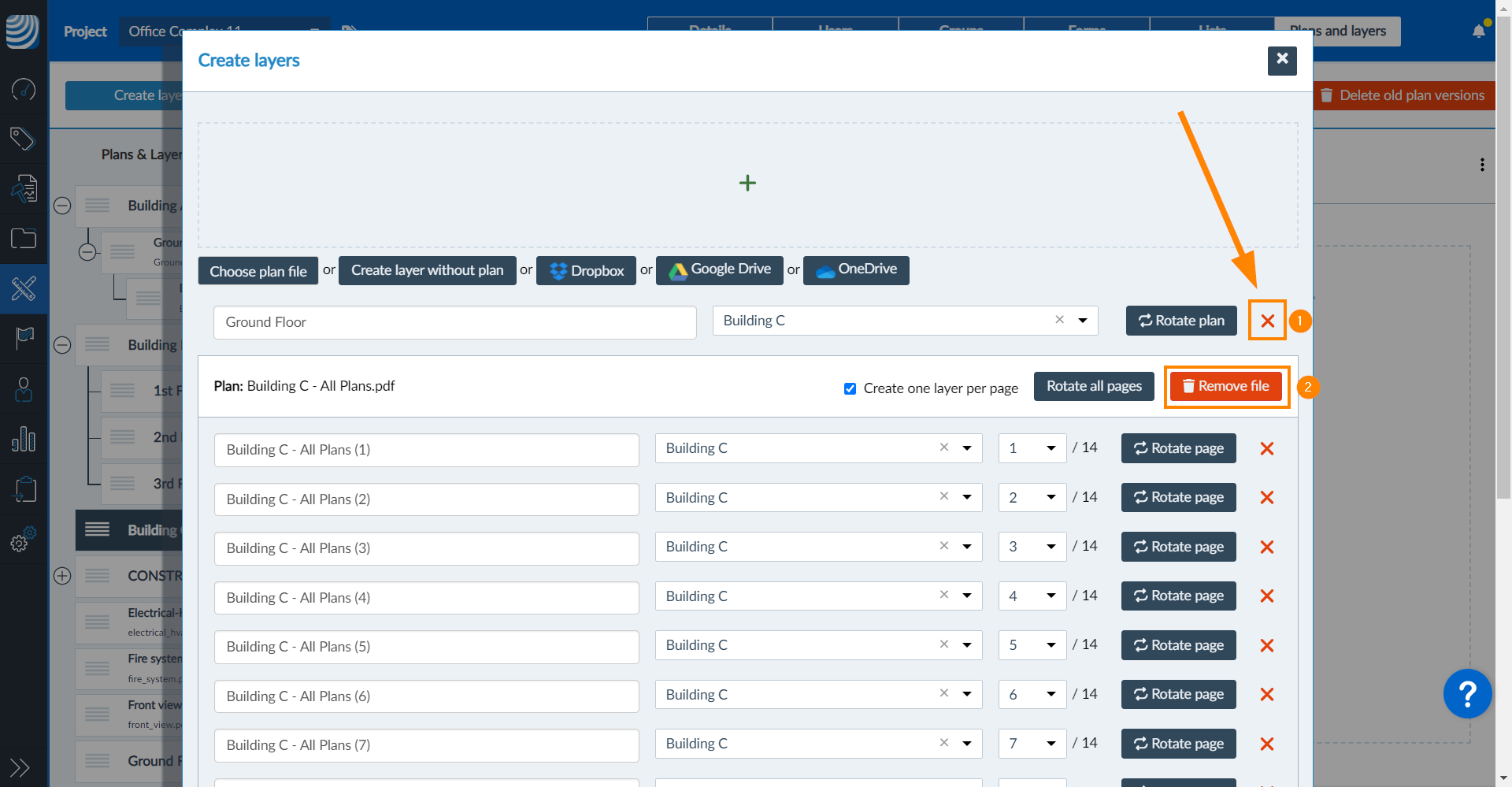

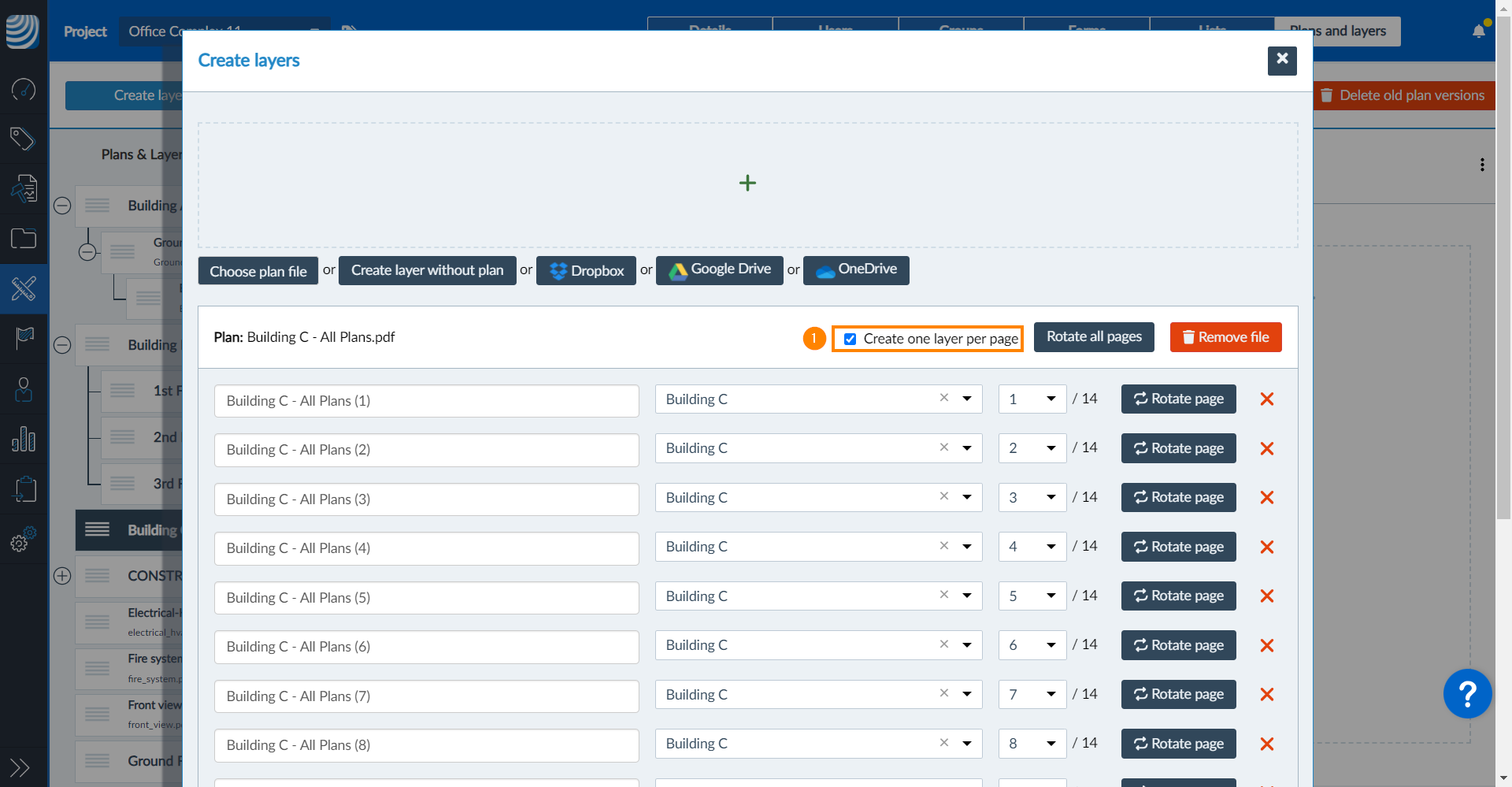

Para crear capas y planos para cada página de un archivo PDF, seleccione un archivo PDF de varias páginas:

  1. Seleccione la casilla Crear una capa por página

Para girar un plano (o todas las páginas en el caso de un PDF de varias páginas):

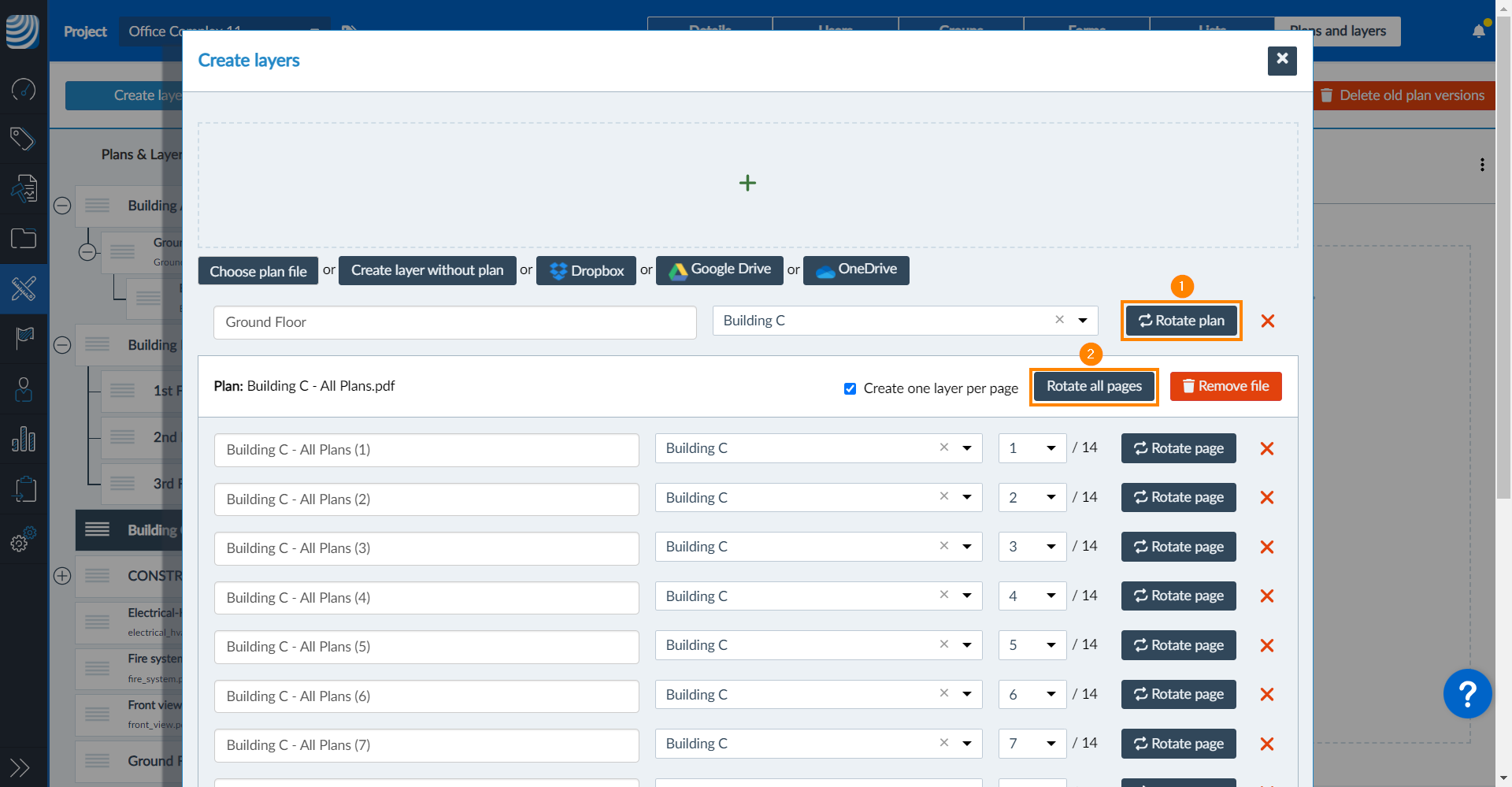

  1. Haga clic en Plan de rotación
  2. O pulse Girar todas las páginas
  3. Pulse los botones de rotación para girar 90° en el sentido de las agujas del reloj o en sentido contrario
  4. Haga clic en Aplicar

Para eliminar una capa y un plano de la lista de planos a añadir y guardar:

  1. Haga clic en X
  2. O haga clic en Eliminar archivo (en caso de PDF de varias páginas)

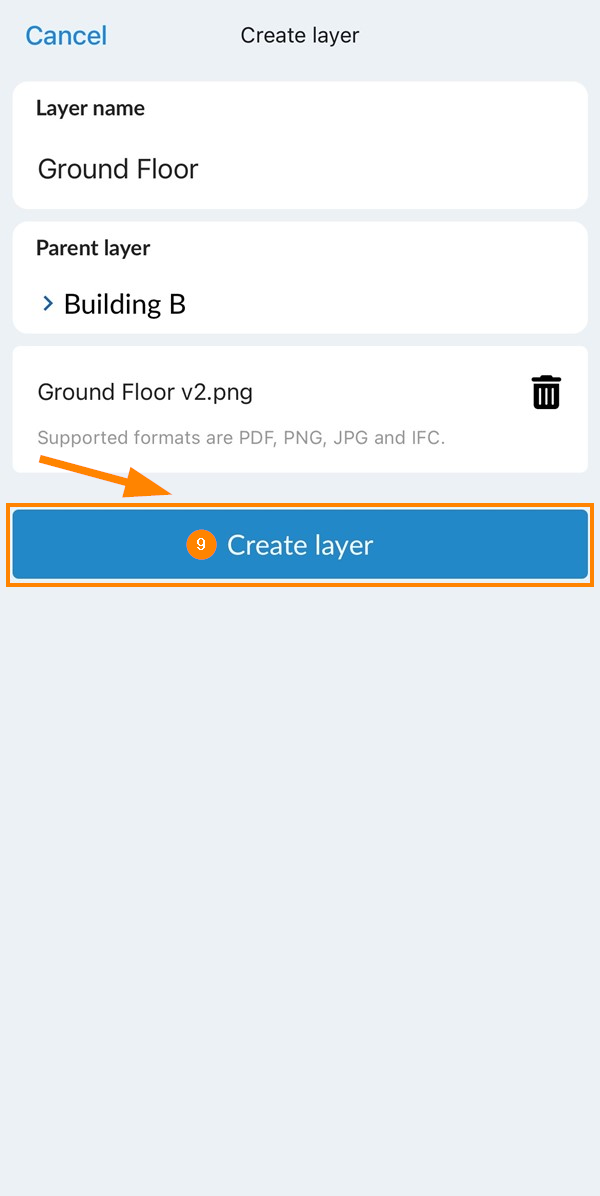

Para crear una capa o subcapa con un plan:

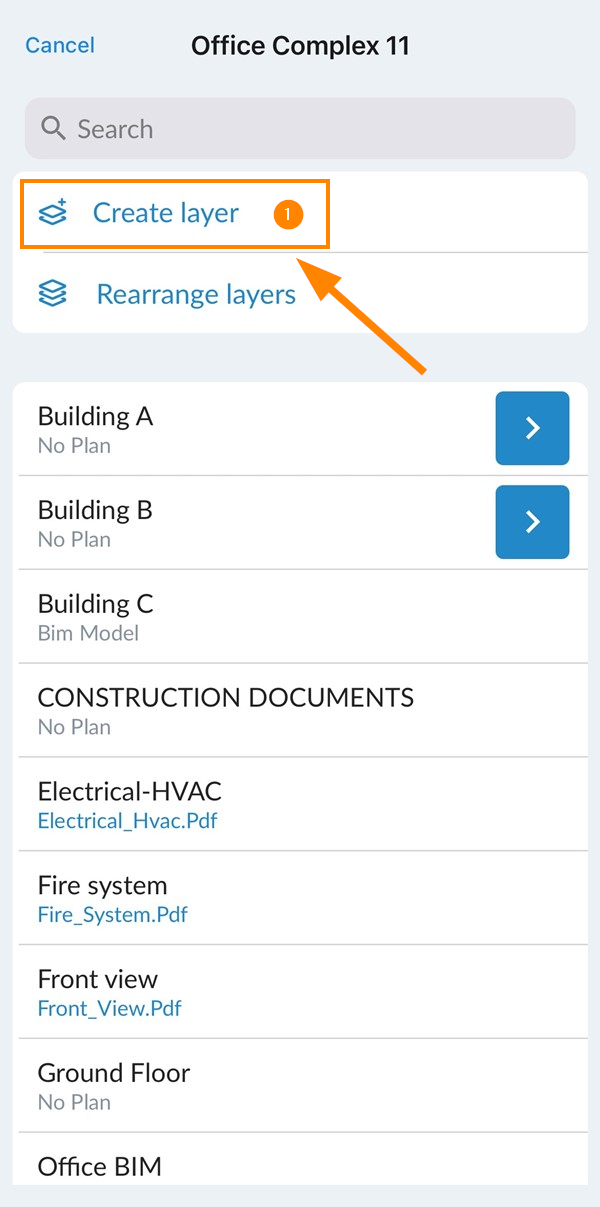

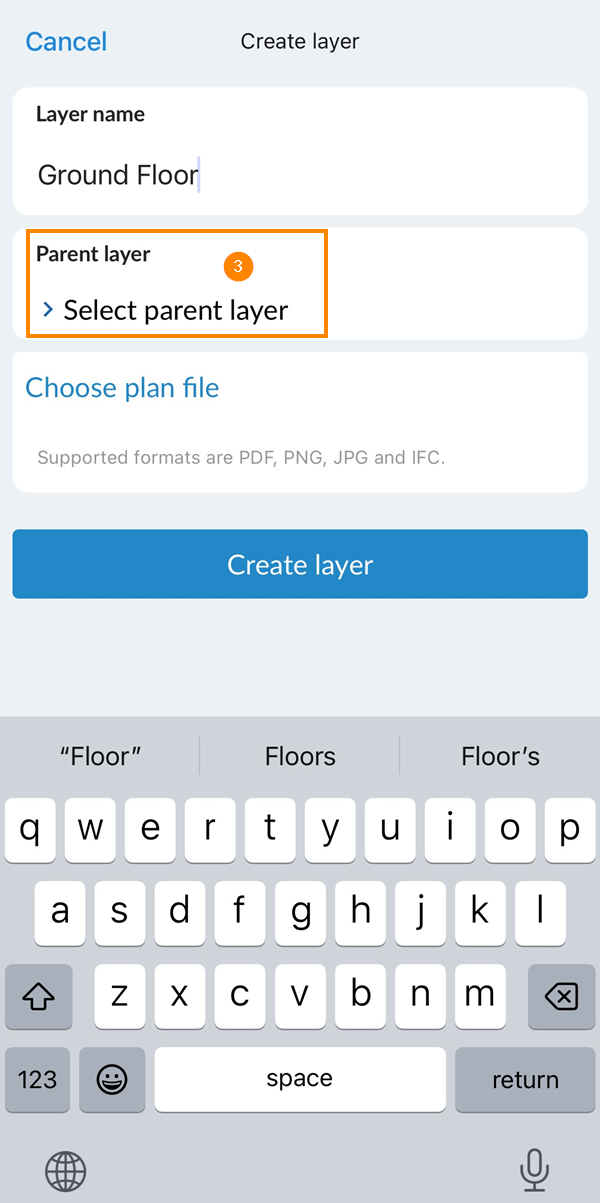

  1. Pulse Crear capa

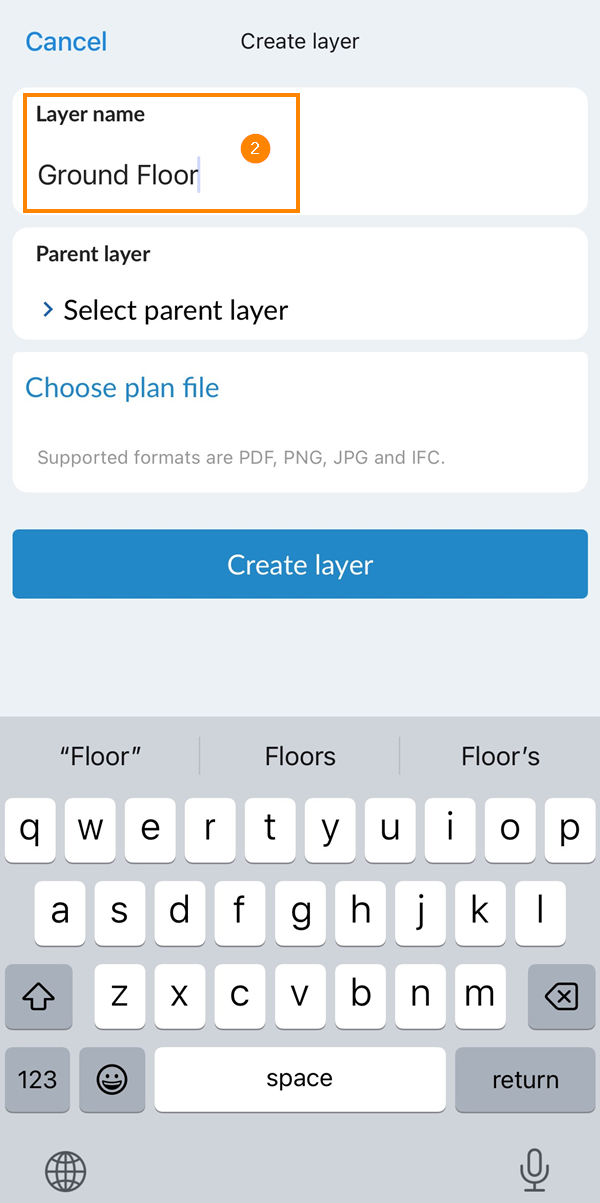

  2. Introduzca un nombre para la capa por ejemplo Planta Baja
  3. Opcional: Pulse Seleccionar capa padre

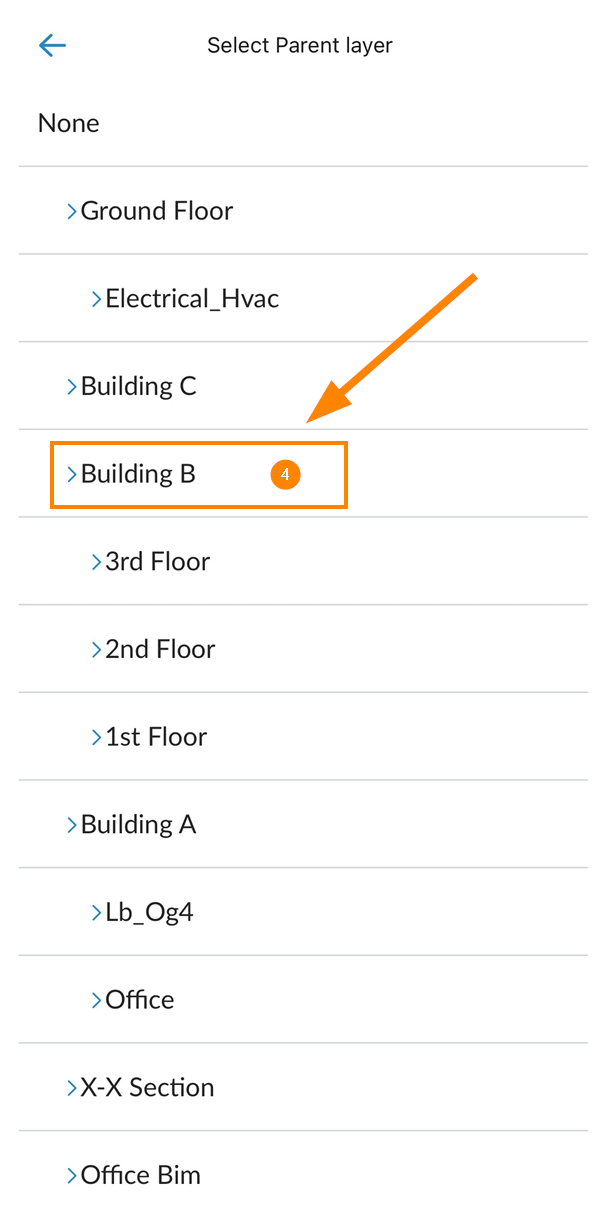

  4. Opcional: Seleccione una capa padre por ejemplo, Edificio B
  5. Pulse Elija el archivo del plan
  6. Seleccione el archivo del plan
  7. Opcional: Pulse los botones de rotación para girar 90° en sentido horario o antihorario.
  8. Pulse Hecho
  9. Pulse Crear capa

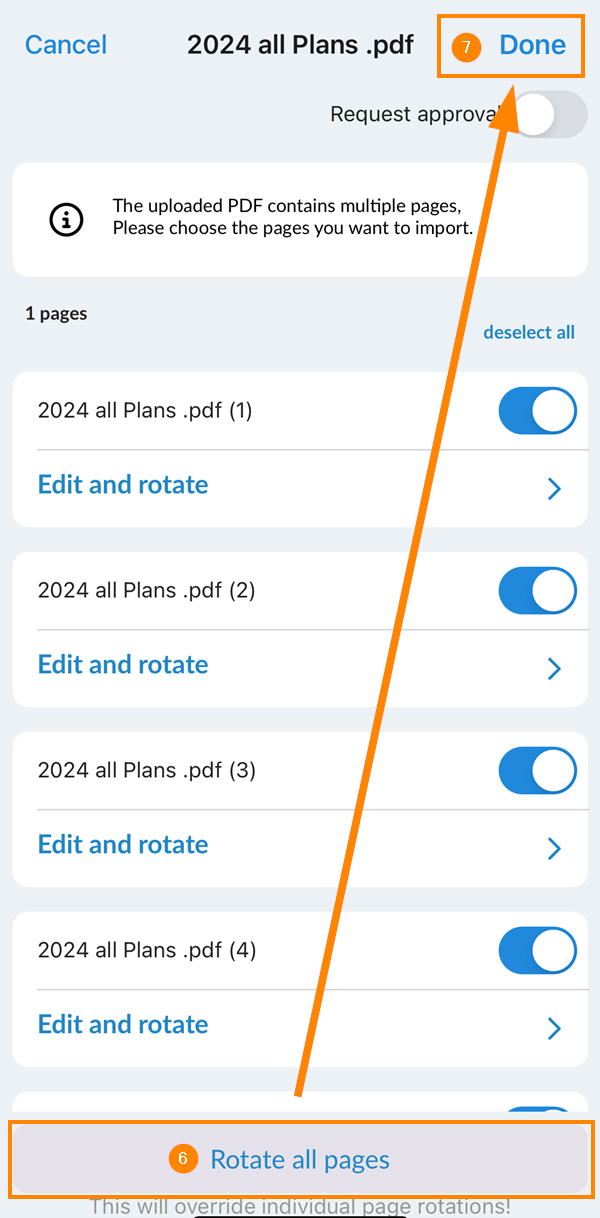

Para crear capas y planos para varias páginas de un archivo PDF, comience como se ha descrito anteriormente, seleccione un archivo PDF de varias páginas y continúe como se indica a continuación:

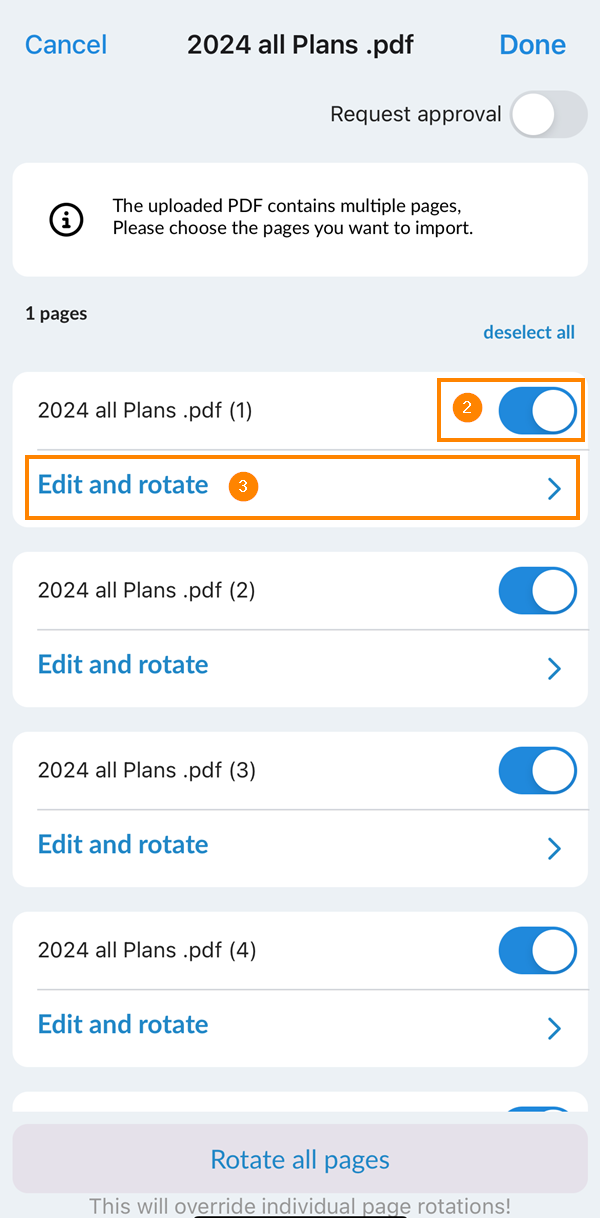

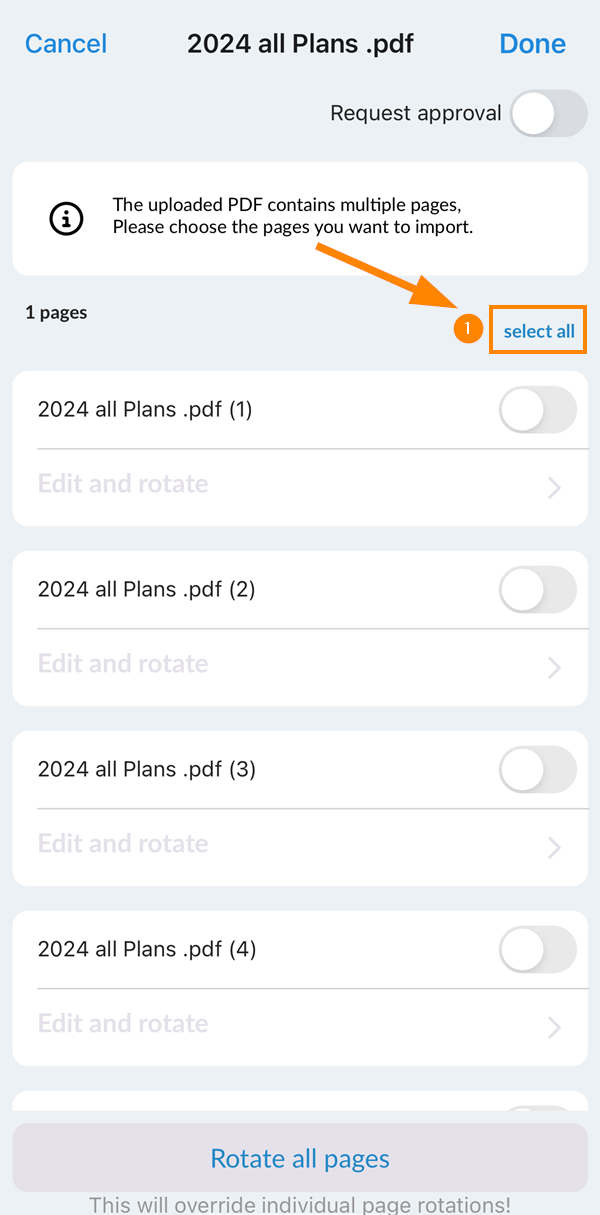

  1. Pulse seleccione todo si desea cargar todas las páginas
  2. Opcional: Active/desactive los conmutadores situados junto a cada página para incluirlas o excluirlas

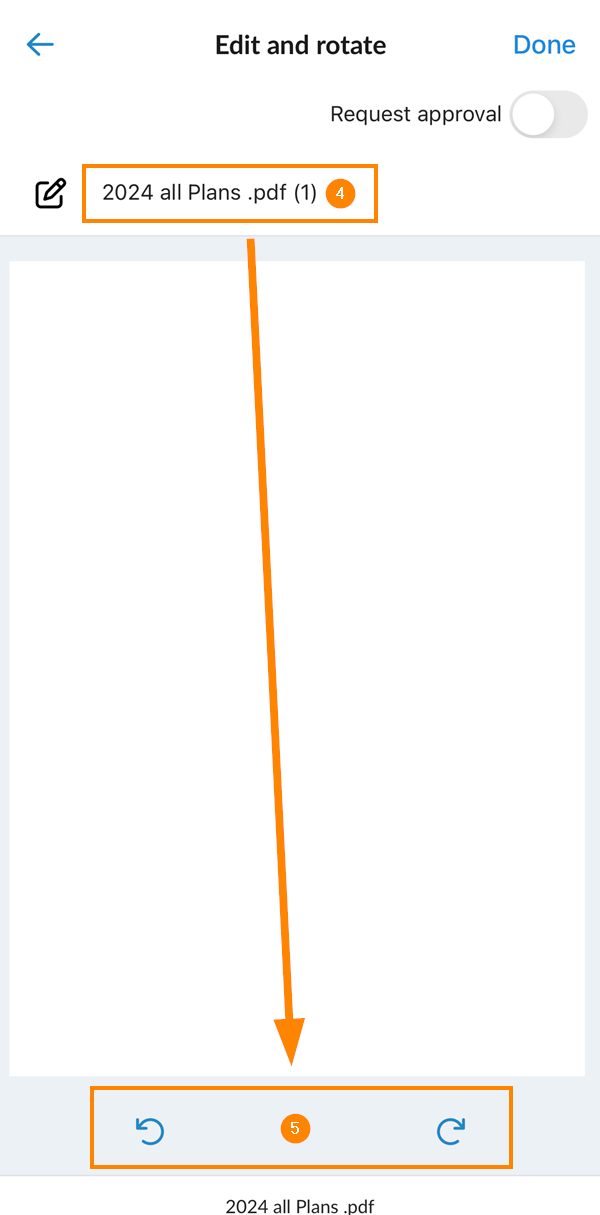

  3. Opcional: Pulse Editar y rotar para renombrar o rotar páginas individuales
  4. Opcional: Pulse sobre el nombre para renombrar la capa
  5. Opcional: Pulse los botones de rotación para girar la página
  6. Opcional: Pulse Rotar todas las páginas (¡Esto anulará las rotaciones de páginas individuales!)
  7. Pulse Hecho cuando todos los nombres de las capas y las rotaciones sean definitivos

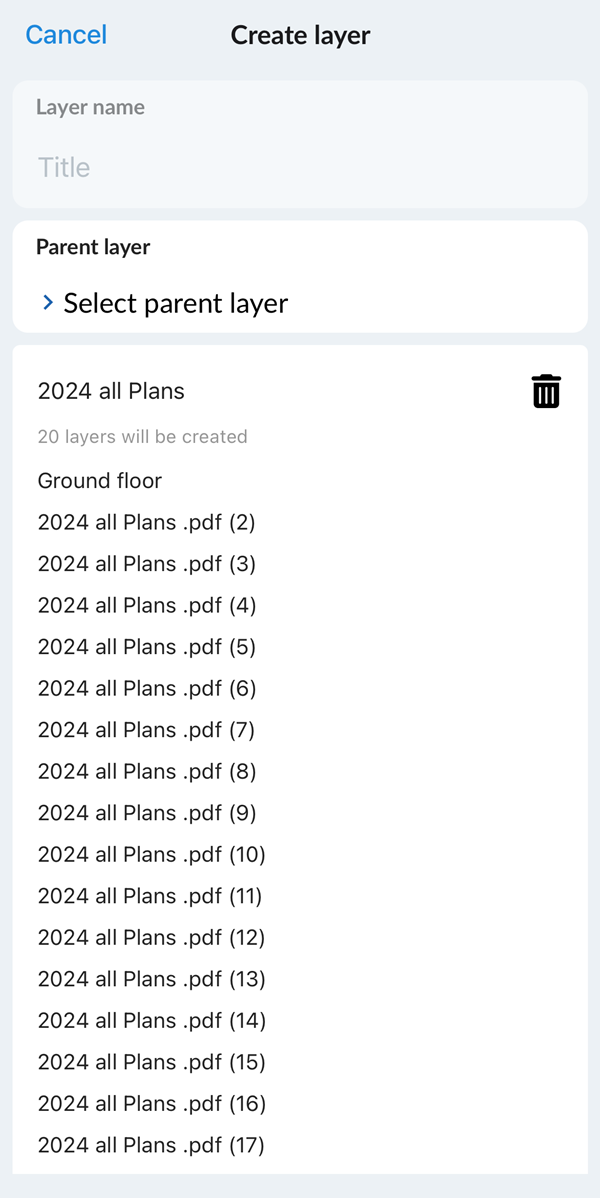

  8. Compruebe el resumen de todas las capas que se crearán

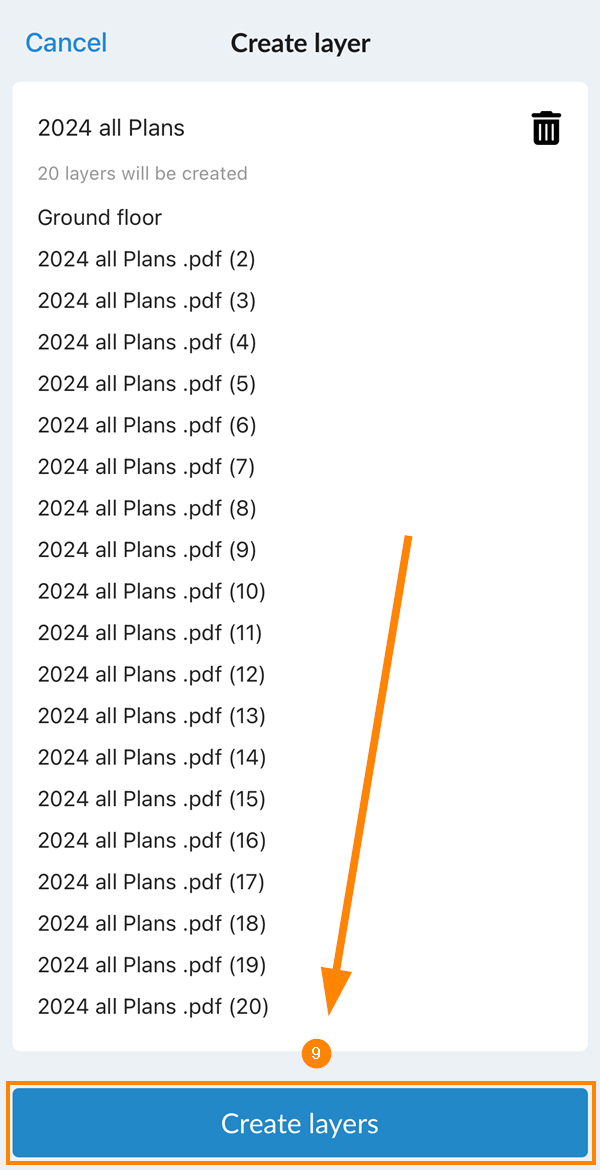

  9. Desplácese hacia abajo y pulse Crear capas

Una vez finalizada la carga y el procesamiento, podrá acceder a todas las capas y planos.
