Visión general
SiteView sólo le permite crear ejecuciones sobre planos si se cumplen las siguientes condiciones:
- Báscula calibrada para uso en interiores
- Escala calibrada y flecha del norte para uso en exteriores
Para obtener resultados óptimos se recomienda utilizar planos arquitectónicos. Es importante que los elementos estructurales, como los muros, sean los más destacados. Más información en Planos recomendados.
Acceso y permisos
SiteView está disponible para las cuentas Starter, Pro y Enterprise. Obtenga más información en Precios y suscripción.
La función sólo estará disponible después de que Active SiteView en la Webapp.
Para preparar sus planos para SiteView, necesita un usuario interno con el permiso de usuario 'Proyectos'. Lea más en Permisos.

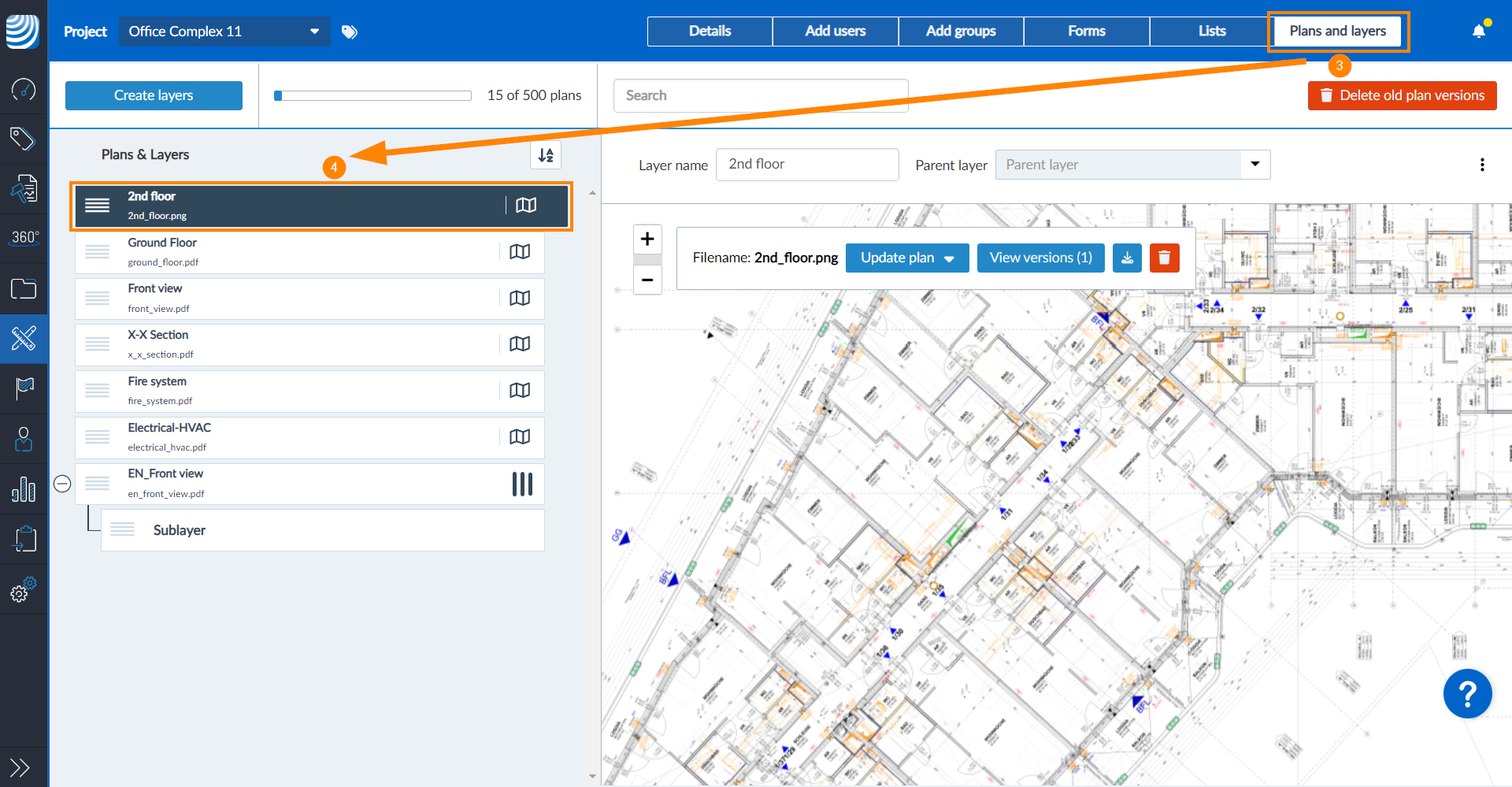

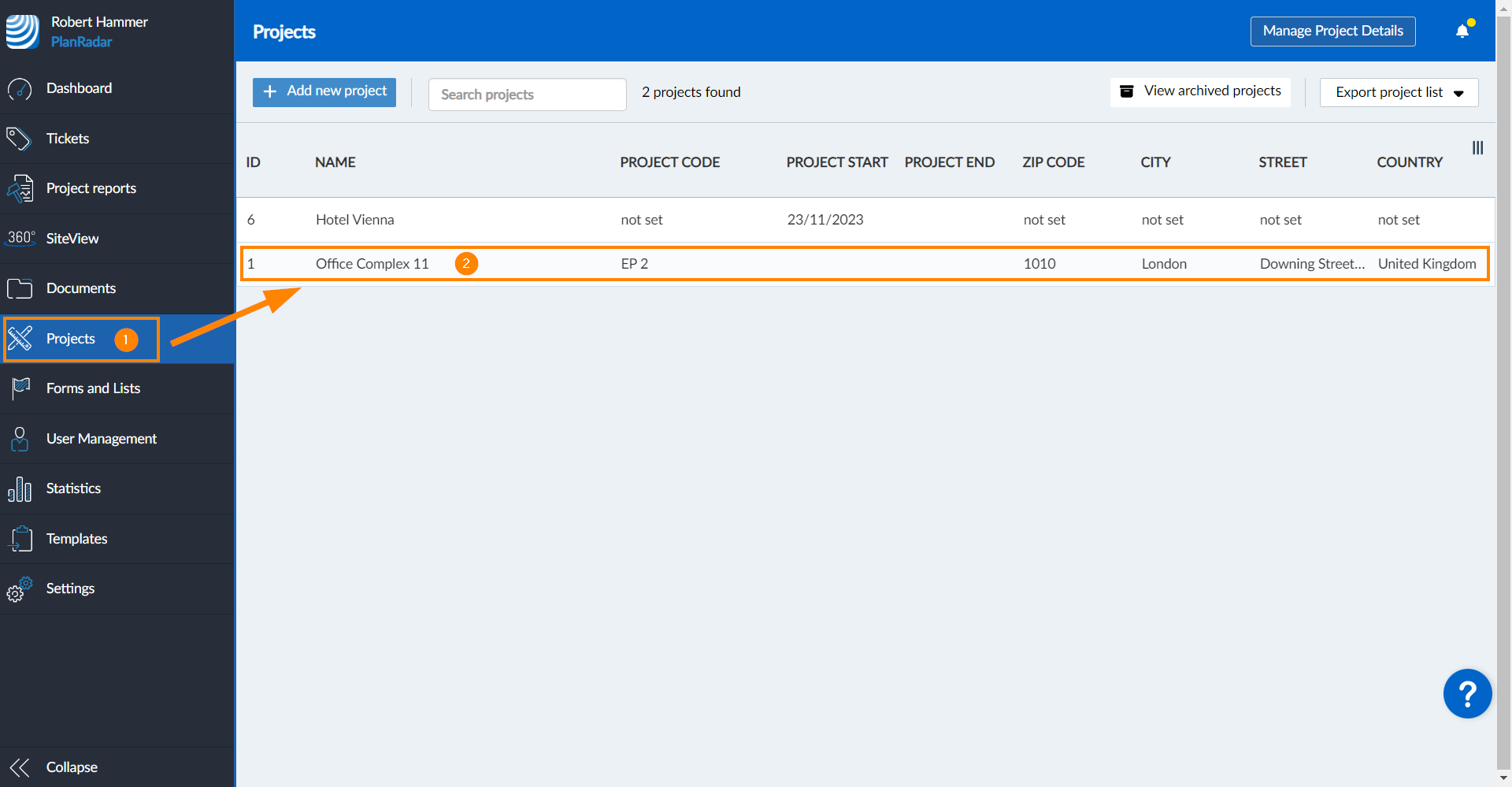

Cómo acceder a planos y capas
- Haga clic en Proyectos
- Haga clic en el proyecto de la lista
- Haga clic en Planos y capas
- Pulse sobre una capa
Calibrar la balanza para un plan
Antes de poder cargar un recorrido en un plan, debe calibrar la báscula.

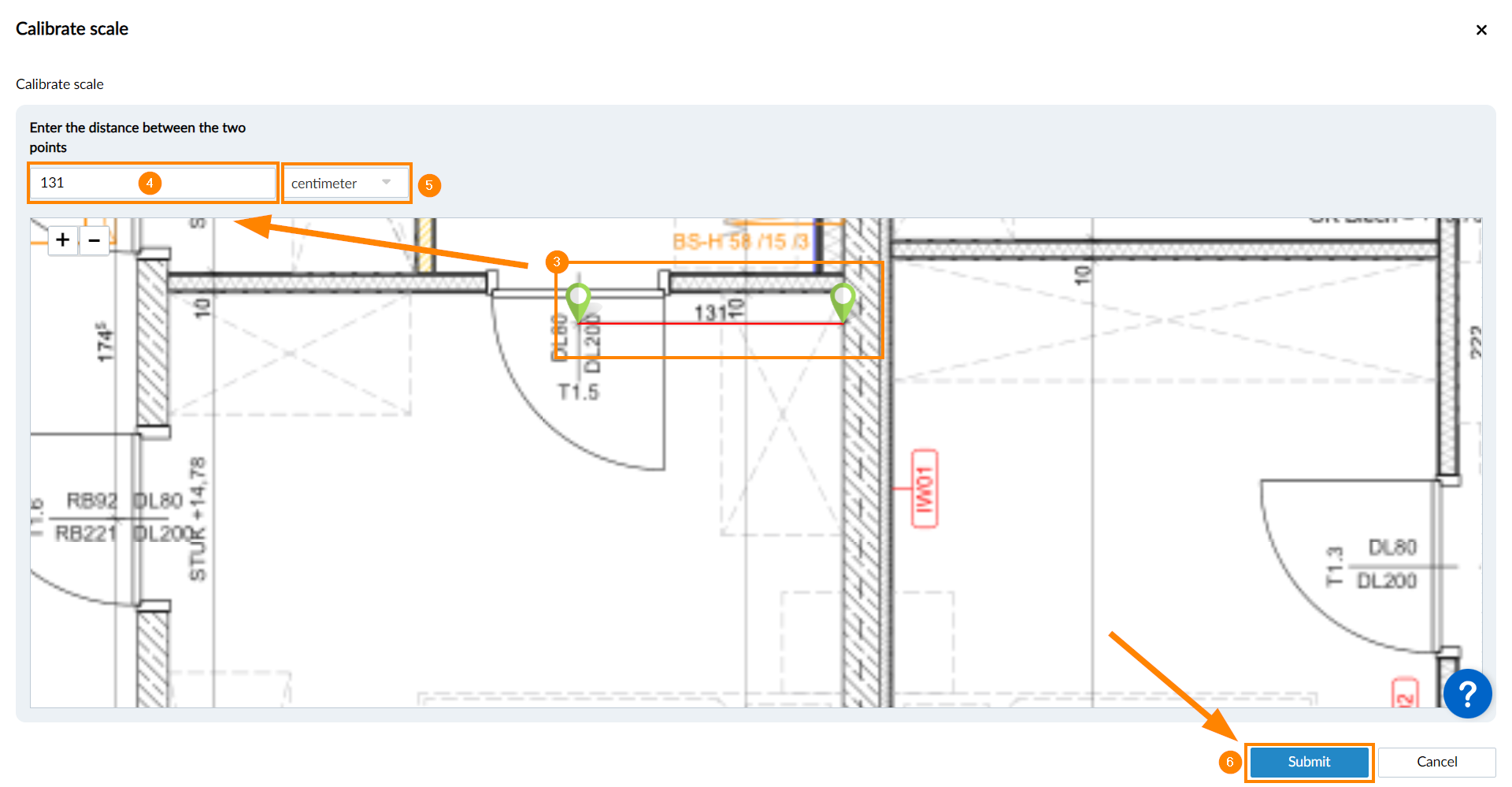

Para calibrar la balanza de un plano:
- Haga clic en Más
- Haga clic en Calibrar balanza
- Arrastre y suelte las dos chinchetas en el plano hasta puntos en los que conozca la distancia real entre ellas.
- Introduzca la distancia
- Seleccione centímetro o pulgada en el desplegable de unidades
- Haga clic en Enviar

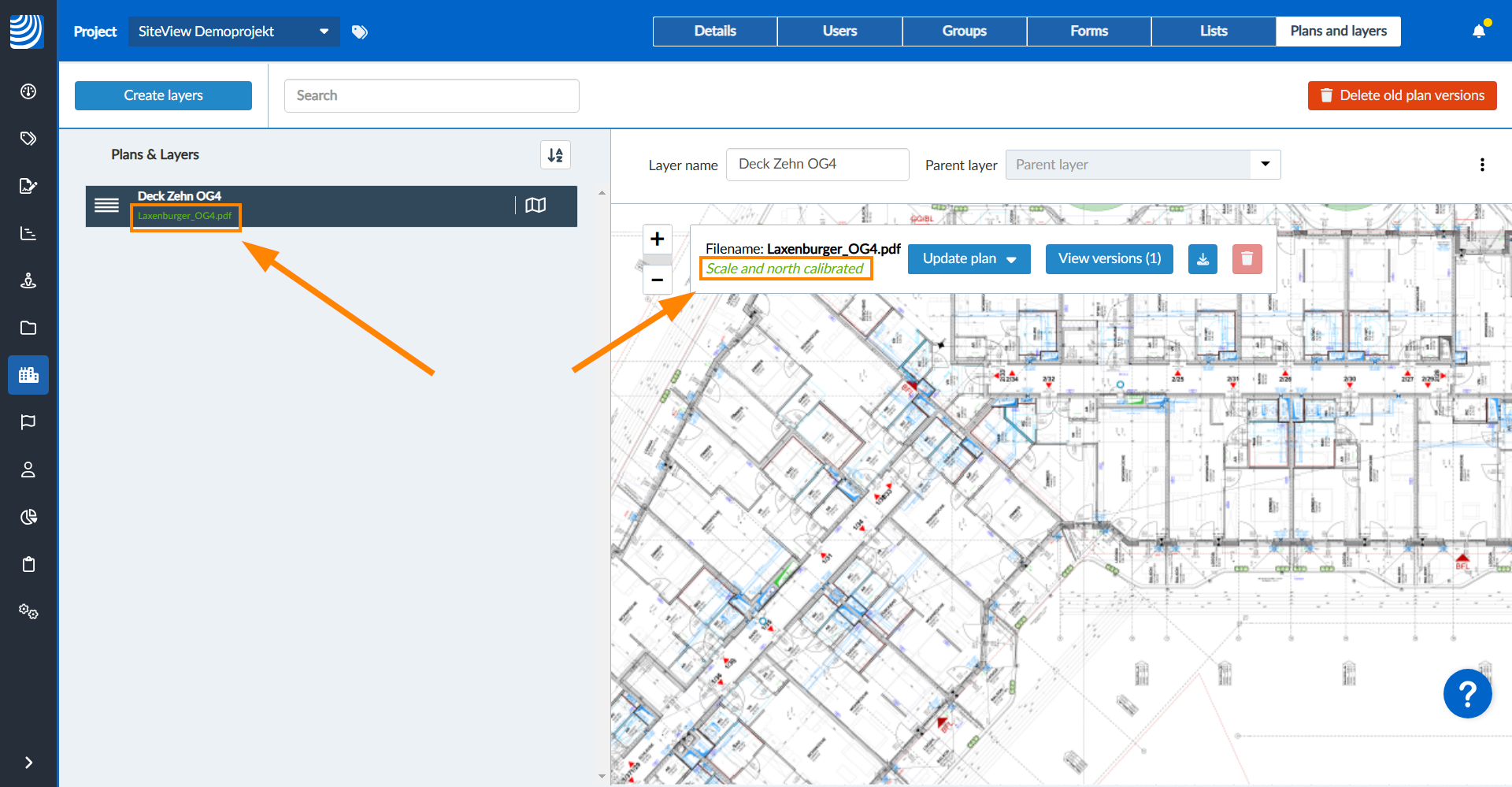

Un nombre de archivo y una etiqueta de plano verdes indican que la escala del plano está calibrada:
Calibrar la Flecha Norte para un plan
Para las grabaciones en exteriores debe calibrar la flecha norte para que la trayectoria se gire correctamente.

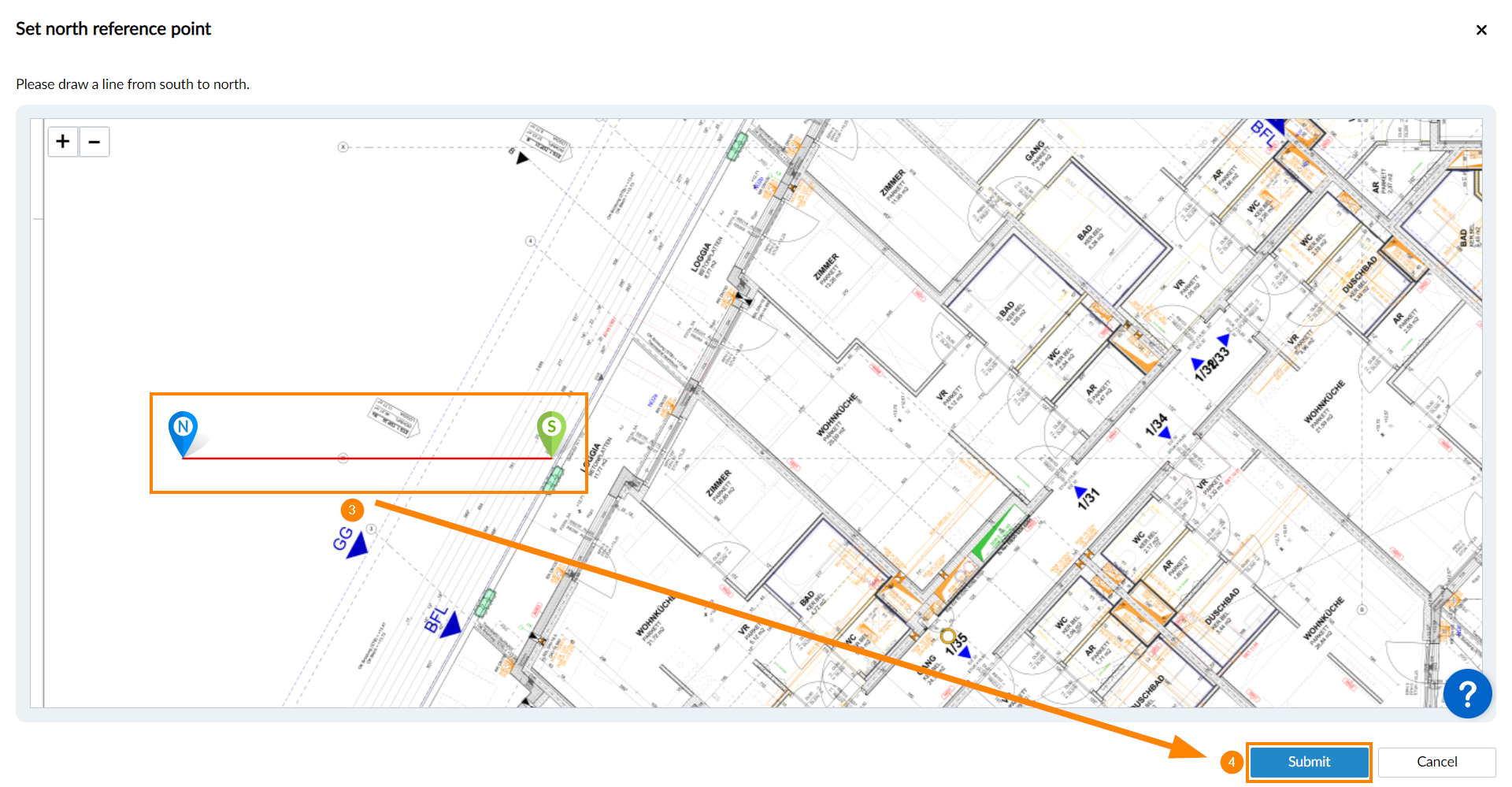

Para calibrar la flecha norte de un plano:

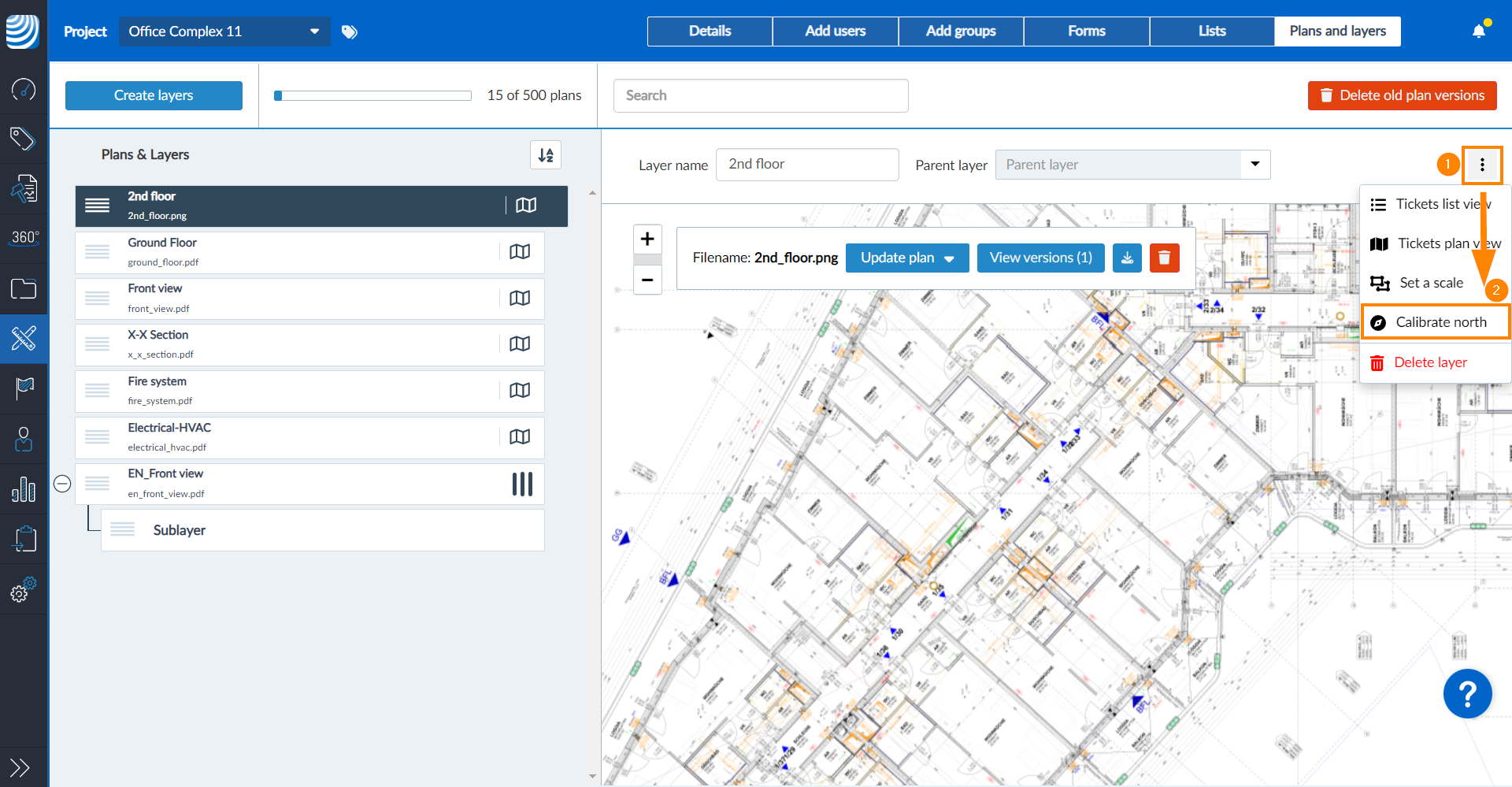

- Haga clic en Más
- Haga clic en Calibrar flecha norte
- Arrastre y suelte las chinchetas norte y sur para indicar la flecha norte en el plano. Sólo es importante la dirección de sur a norte, la distancia entre las chinchetas no influye en el calibrado
- Haga clic en Enviar

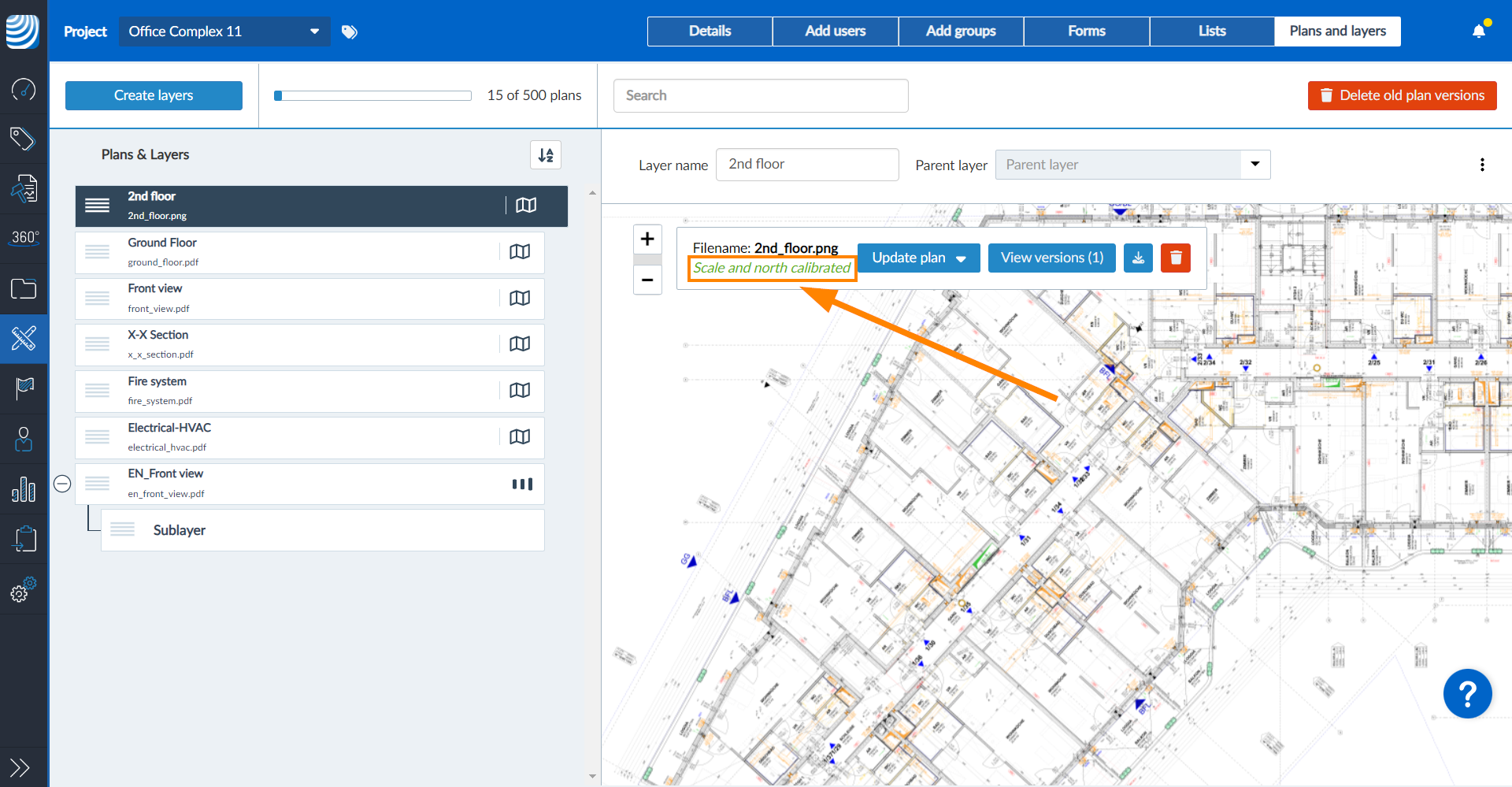

Una etiqueta verde indica si la flecha norte del plano está calibrada:
Planes recomendados
El algoritmo funciona mejor con planos arquitectónicos que muestran sólo los elementos estructurales y una información adicional mínima (HVAC, etc.).
Los elementos estructurales deben ser los más destacados.
Los buenos planos:
... muestran paredes, ventanas y puertas que se distinguen claramente de otros elementos.
... tienen el menor número posible de elementos visuales adicionales.
... son monocromos.
Planos malos:
... son demasiado detallados.
... utilizan elementos visuales no estándar.
... tienen muchas líneas y texto superpuestos.
... utilizan colores.

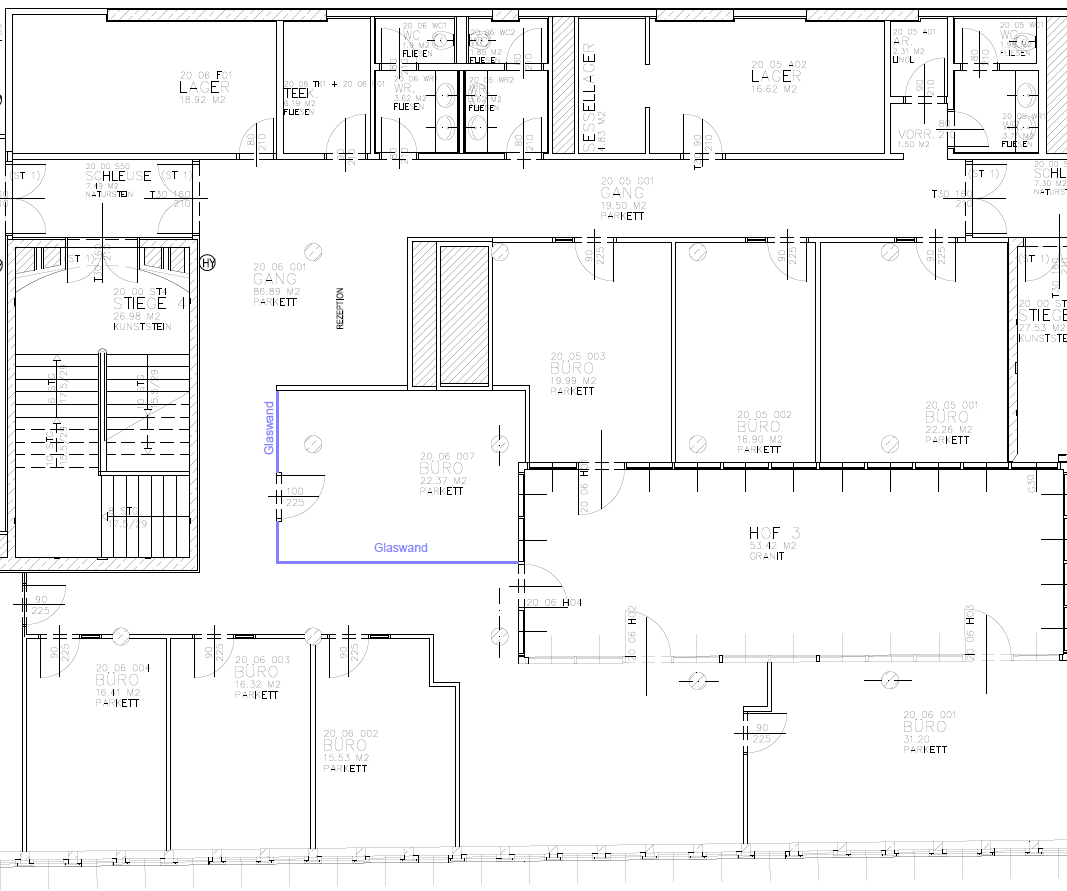

Ejemplo de plan recomendado:

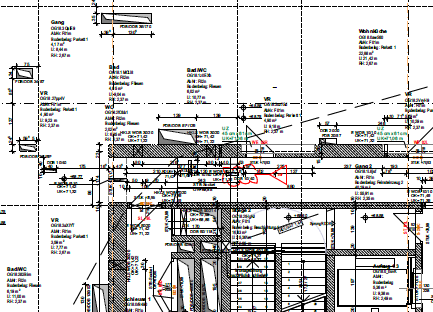

Ejemplo de un plan NO recomendado:
