Cargar y gestionar modelos BIM en la aplicación web

Visión general

Los modelos BIM se gestionan en capas similares a los planos. Las capas son similares a las carpetas para ayudarle a organizar sus modelos BIM, planos y tickets. Cada modelo BIM debe asignarse a una capa. Más información en Capas.

Puede sustituir los modelos BIM cargados por versiones más recientes, pero no existe una gestión de versiones como con los planos.

PlanRadar permite trabajar con modelos BIM federados: puede ver hasta diez modelos específicos de una disciplina como un único modelo cohesionado.

Más información sobre Soporte BIM en PlanRadar y sobre el visor BIM .

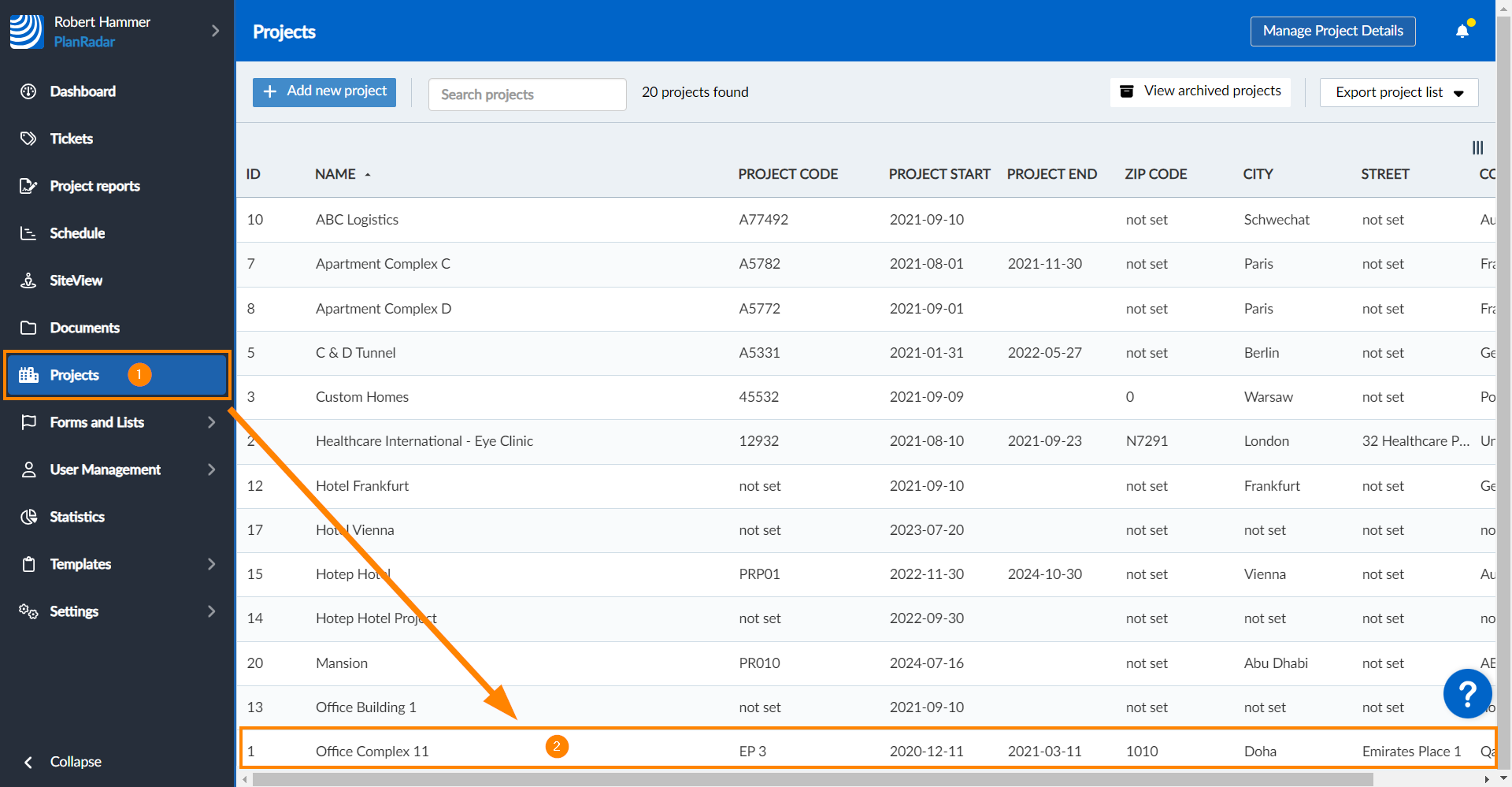

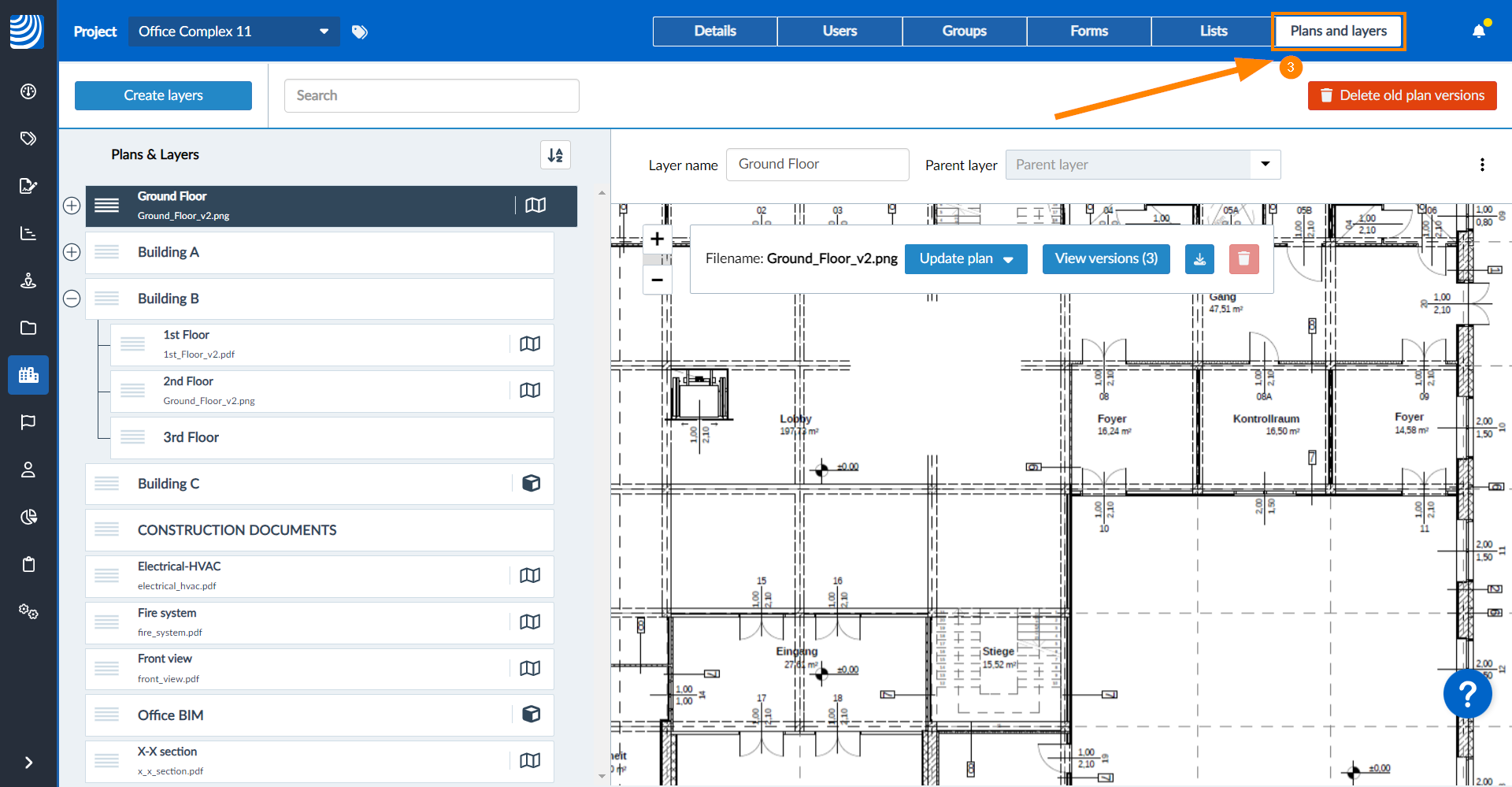

Cómo acceder a los planos y capas

1. Haga clic en Proyectos
2. Haga clic en el proyecto para abrirlo

3. Haga clic en Planos y capas


Preparar los modelos BIM para cargarlos

Directrices para la exportación de archivos IFC

Recomendamos utilizar IFC4 para obtener los mejores resultados, pero IFC2x3 es el requisito mínimo.

También le recomendamos que siga estas directrices generales al exportar sus archivos IFC desde su herramienta de creación BIM:

Preparación y limpieza

Antes de exportar, limpie el modelo para asegurarse de que está libre de detalles o elementos innecesarios que puedan aumentar el tamaño del archivo. Esto incluye eliminar o simplificar geometrías complejas, borrar elementos, capas o materiales no utilizados y consolidar objetos similares.

Optimización de elementos

Optimice el rendimiento de los elementos de su modelo. Esto significa utilizar geometrías sólidas, representaciones simplificadas para objetos complejos, reducir el nivel de detalle allí donde no sea necesaria una gran precisión y asegurarse de que los elementos del modelo están correctamente clasificados y estructurados.

Gestión del tamaño de los archivos

Los archivos de gran tamaño pueden afectar significativamente al rendimiento en otras herramientas. Comprima las texturas y utilice referencias en lugar de incrustar datos siempre que sea posible. Considere la posibilidad de dividir los modelos grandes en archivos más pequeños y manejables si el software lo permite.

Gestión de propiedades

Asegúrese de que todas las propiedades y metadatos necesarios se asignan correctamente a los elementos. Esto incluye información como las propiedades de los materiales, las clasificaciones de los elementos y las propiedades definidas por el usuario. No obstante, evite sobrecargar los elementos con metadatos excesivos.

Utilización de elementos y plantillas normalizados

Cíñase a los elementos y plantillas estándar del sector para garantizar la compatibilidad entre distintos programas informáticos. Los elementos personalizados o patentados pueden no traducirse bien en otras herramientas.

Ajustes de exportación

En la herramienta de creación, utilice los ajustes correctos de exportación IFC. Elija la versión IFC y el esquema adecuados que se ajusten a los requisitos del software de destino. Seleccione ajustes que favorezcan el rendimiento, como la exclusión de tipos de datos innecesarios.

Garantía de calidad y validación

Tras la exportación, valide el archivo IFC con herramientas especializadas para comprobar si hay errores, si cumple las normas y la integridad general de los datos. Este paso es crucial para identificar y solucionar cualquier problema que pueda afectar al rendimiento en otras herramientas.

Colaboración y comunicación

Si el archivo IFC forma parte de un proyecto de colaboración, comuníquese con otras partes interesadas para comprender sus requisitos y expectativas. Esto ayuda a adaptar el proceso de exportación para satisfacer las necesidades específicas de todas las partes implicadas.

Documentación

Documente su proceso de exportación y sus ajustes para futuras referencias y para uso de otros miembros del equipo. Esto garantiza la coherencia y la eficacia en las exportaciones posteriores.

Siguiendo estos pasos, podrá optimizar el rendimiento de sus archivos IFC en otras herramientas, garantizando una interoperabilidad y colaboración eficaces en los proyectos BIM.

Base de coordenadas coherente

Al importar varios archivos IFC en la misma capa, es crucial asegurarse de que todos los archivos utilizan la misma base de coordenadas.

Los archivos IFC con bases de coordenadas no coincidentes pueden dar lugar a elementos del modelo desalineados o mal colocados, lo que dificulta la visualización y la coordinación. Para garantizar una representación y superposición precisas de sus modelos, establezca siempre un sistema de coordenadas común antes de exportar desde su software de diseño.

Esto garantiza que cuando los modelos IFC federados se visualicen en el visor BIM, todos los elementos se alineen y se muestren según lo previsto, proporcionando una experiencia fluida y precisa.

Cargar modelos BIM en una capa

Tenga en cuenta que los modelos sólo pueden cargarse a través de la aplicación web.

Cargar un único modelo BIM

Mientras sólo necesite un modelo BIM por capa funciona exactamente igual que para Cargar planos en capas.

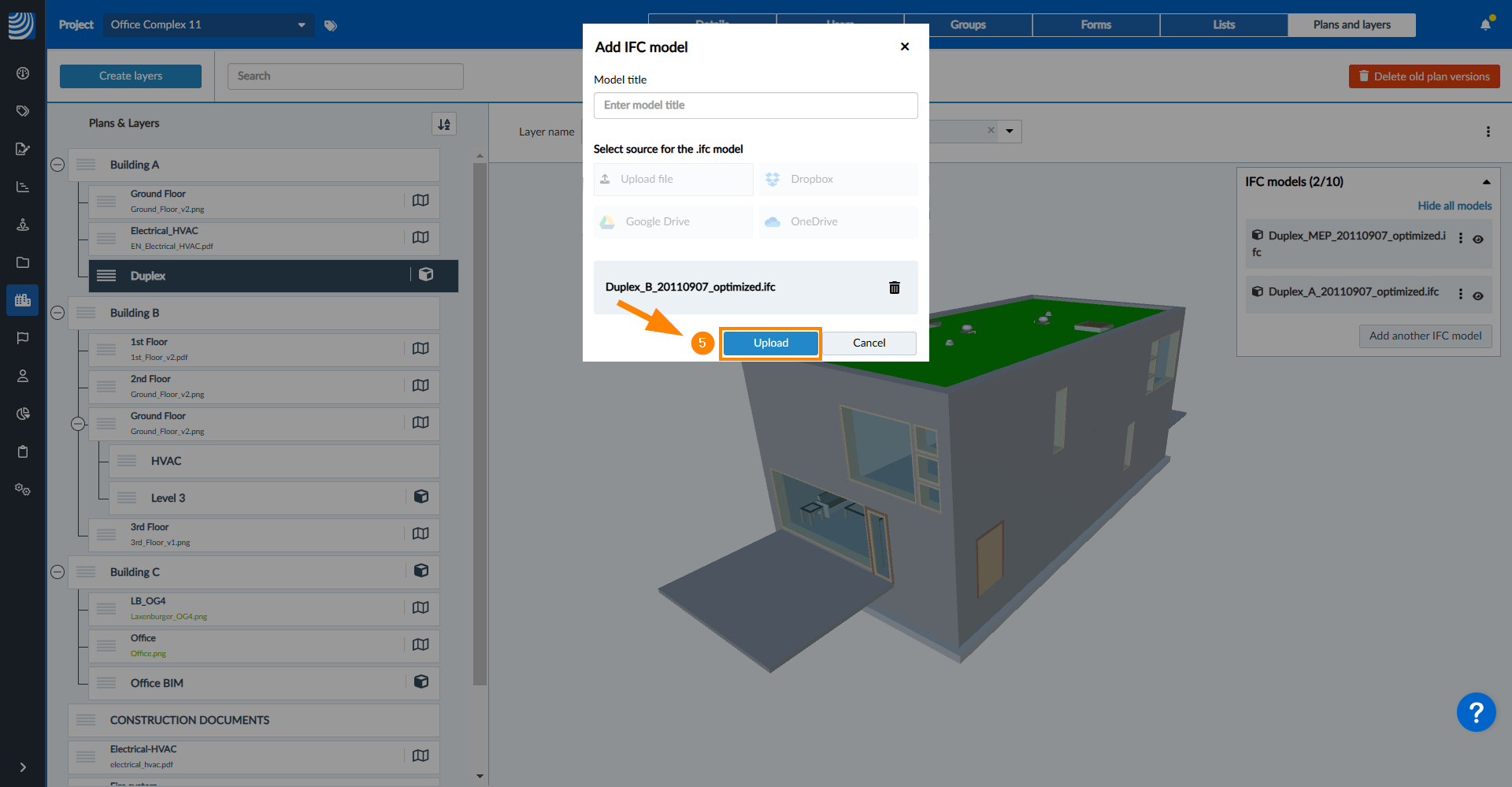

Cargar varios modelos BIM

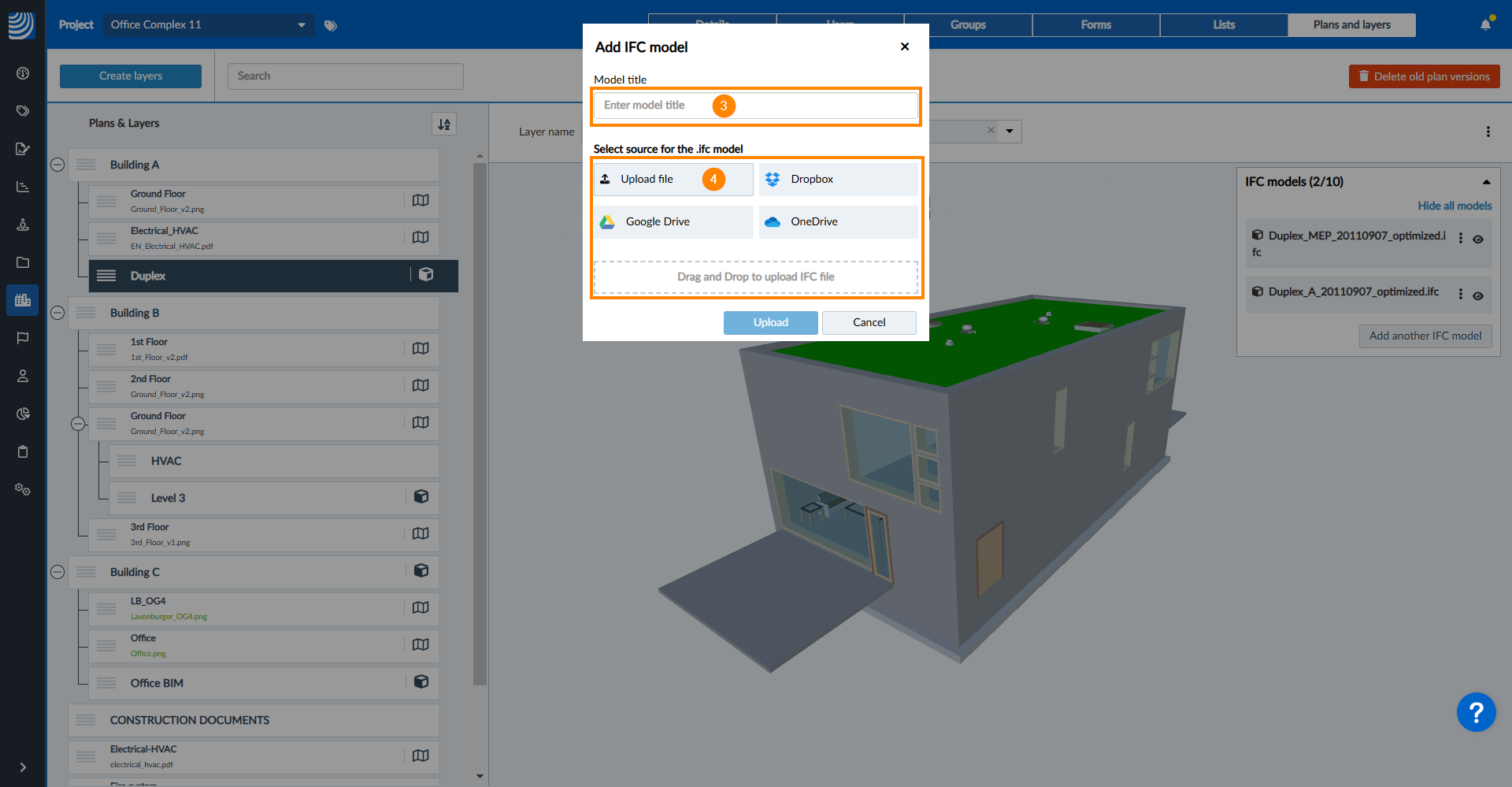

Para añadir otro modelo BIM a una capa que ya contiene al menos un modelo BIM:

1. Seleccione una capa
2. Haga clic en Añadir otro modelo IFC

3. Introduzca el título del modelo
4. Haga clic en Cargar archivo y seleccione el archivo IFC.
   O seleccione el archivo IFC en uno de los servicios de almacenamiento en la nube.
   O utilice la función de arrastrar y soltar para cargar el archivo IFC.

5. Haga clic en Subir


Puede repetir esta operación hasta tener hasta 10 modelos en una capa.

Gestionar modelos BIM

Actualizar/Reemplazar

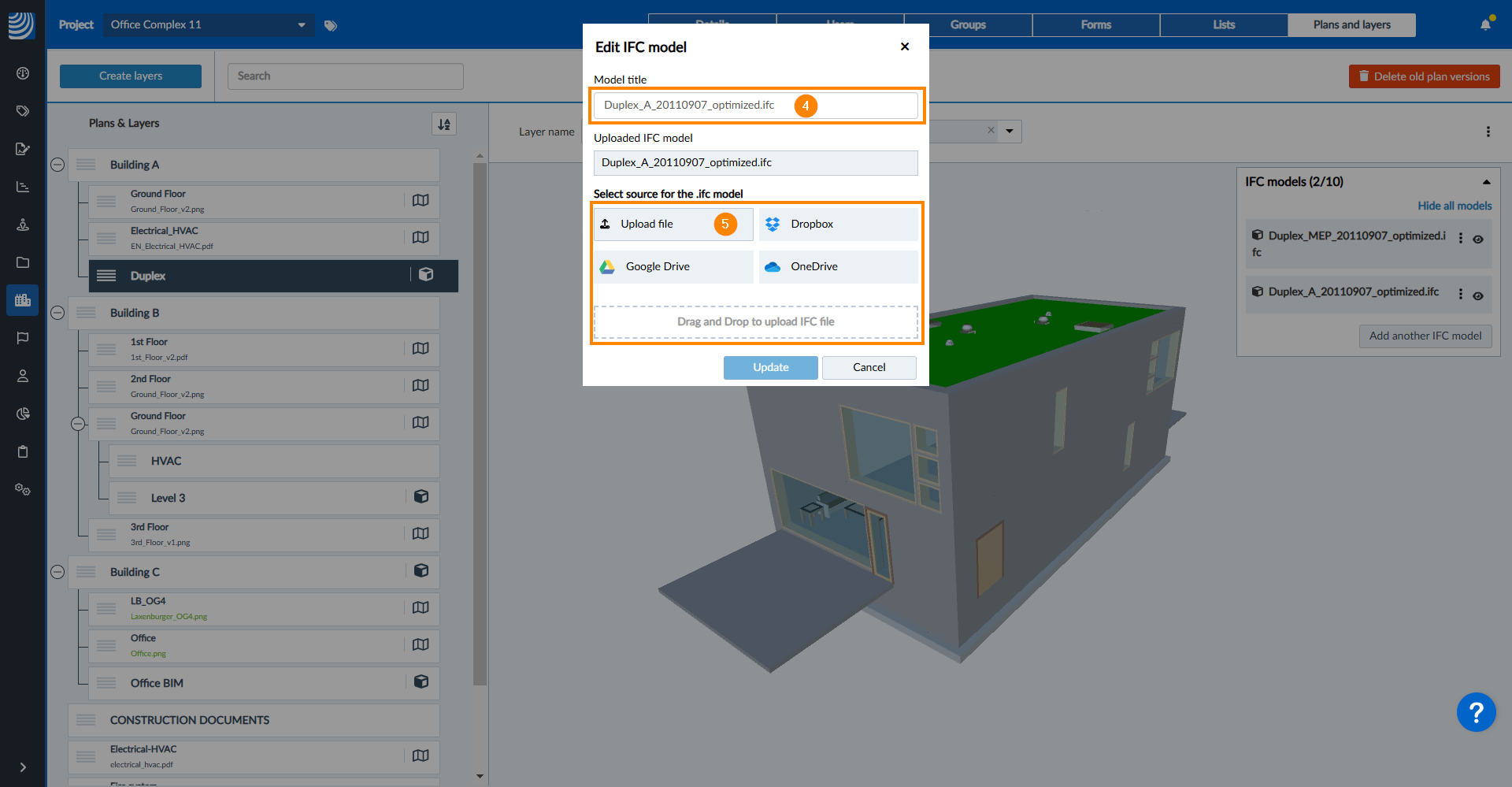

Para sustituir un modelo BIM por una versión más reciente:

1. Seleccione la capa
2. Abra el menú Más junto al modelo IFC
3. Haga clic en Editar

4. Actualice el título del modelo
5. Haga clic en Cargar archivo y seleccione el archivo IFC.
   O seleccione el archivo IFC en uno de los servicios de almacenamiento en la nube.
   O utilice la función de arrastrar y soltar para cargar el archivo IFC.

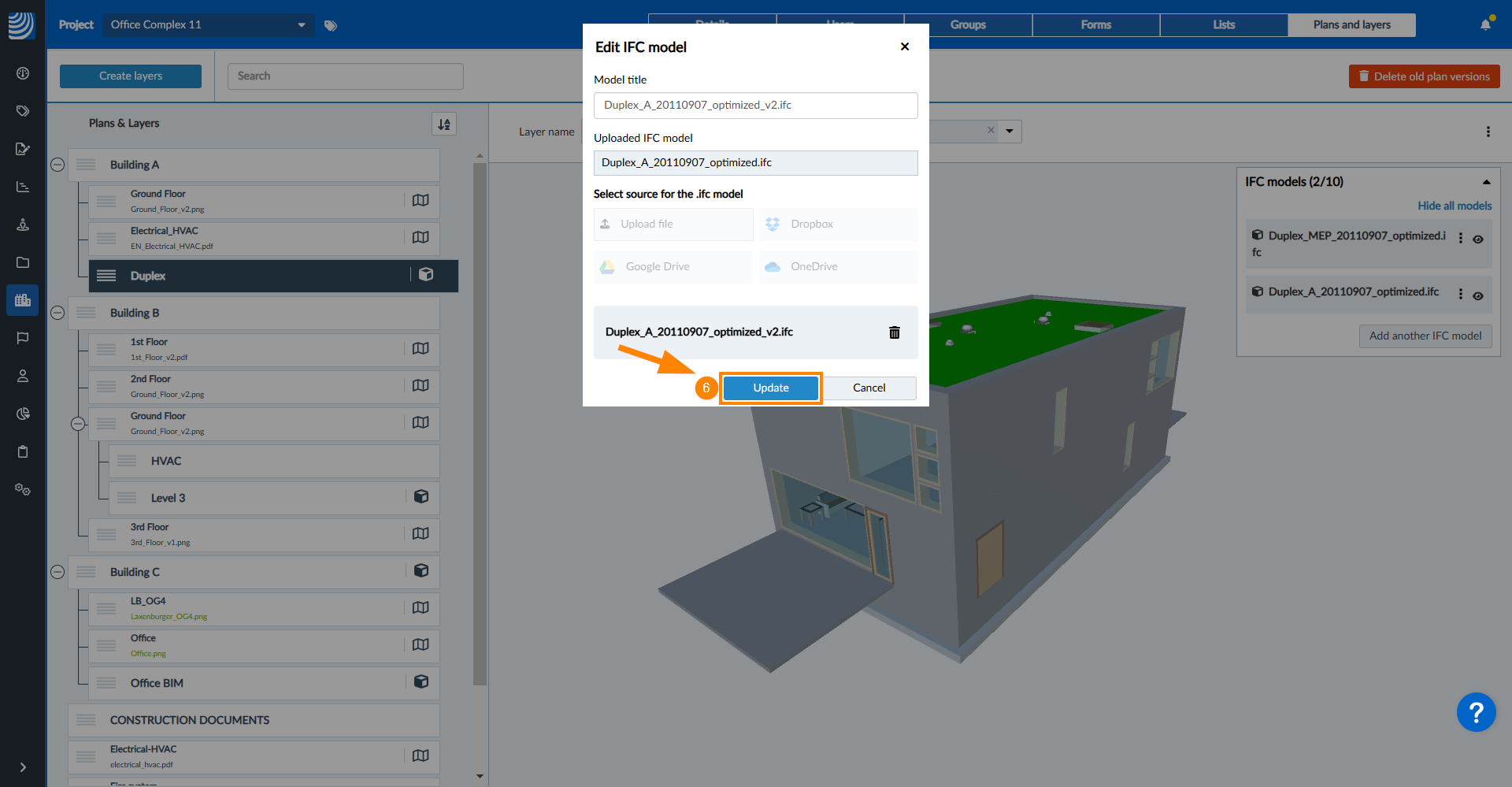

6. Haga clic en Subir


Mostrar/Ocultar modelos

Cuando utilice un modelo federado, podrá mostrar y ocultar modelos IFC específicos.

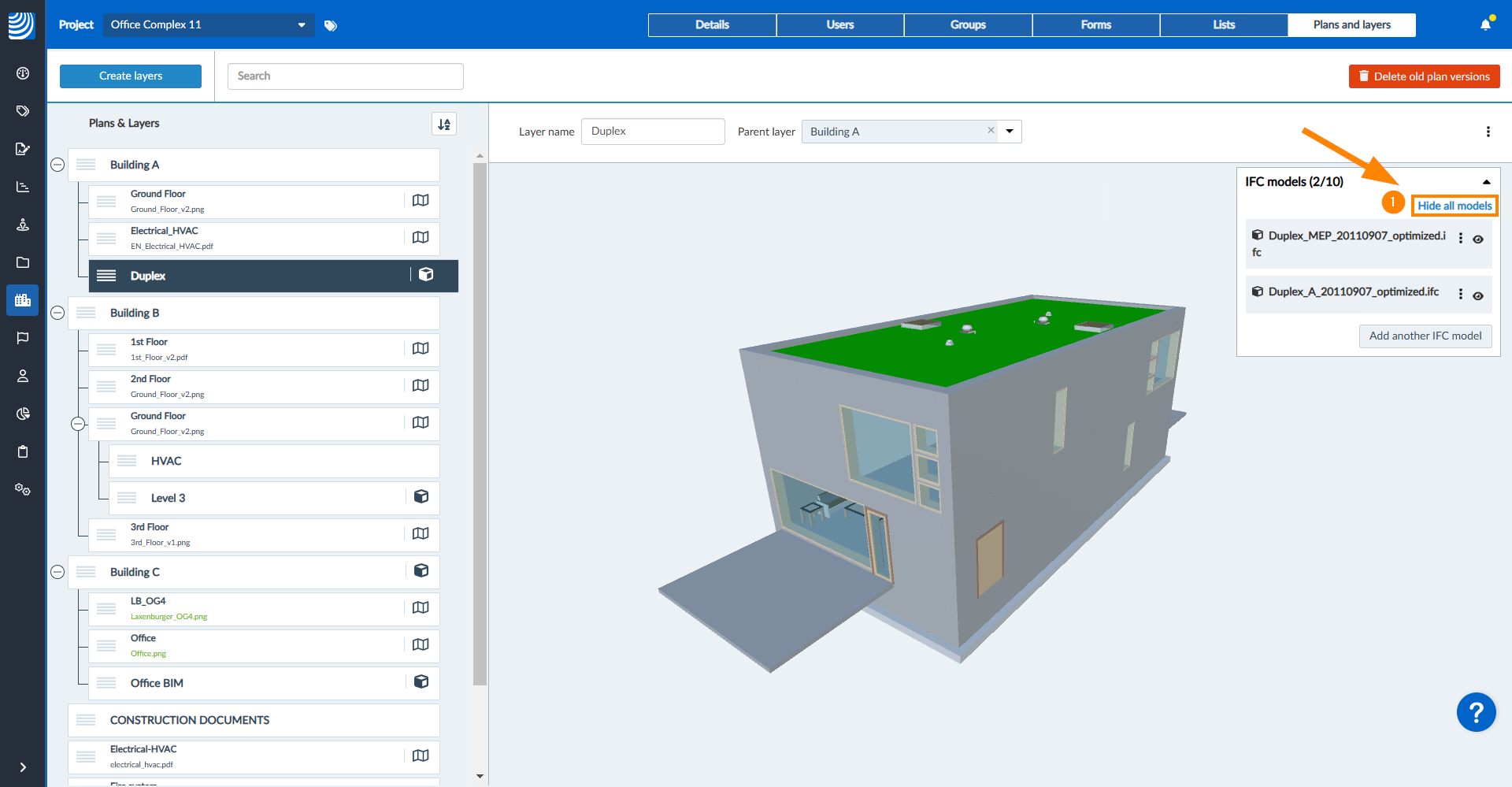

Para ocultar todos los modelos:

1. Haga clic en Ocultar todos los modelos

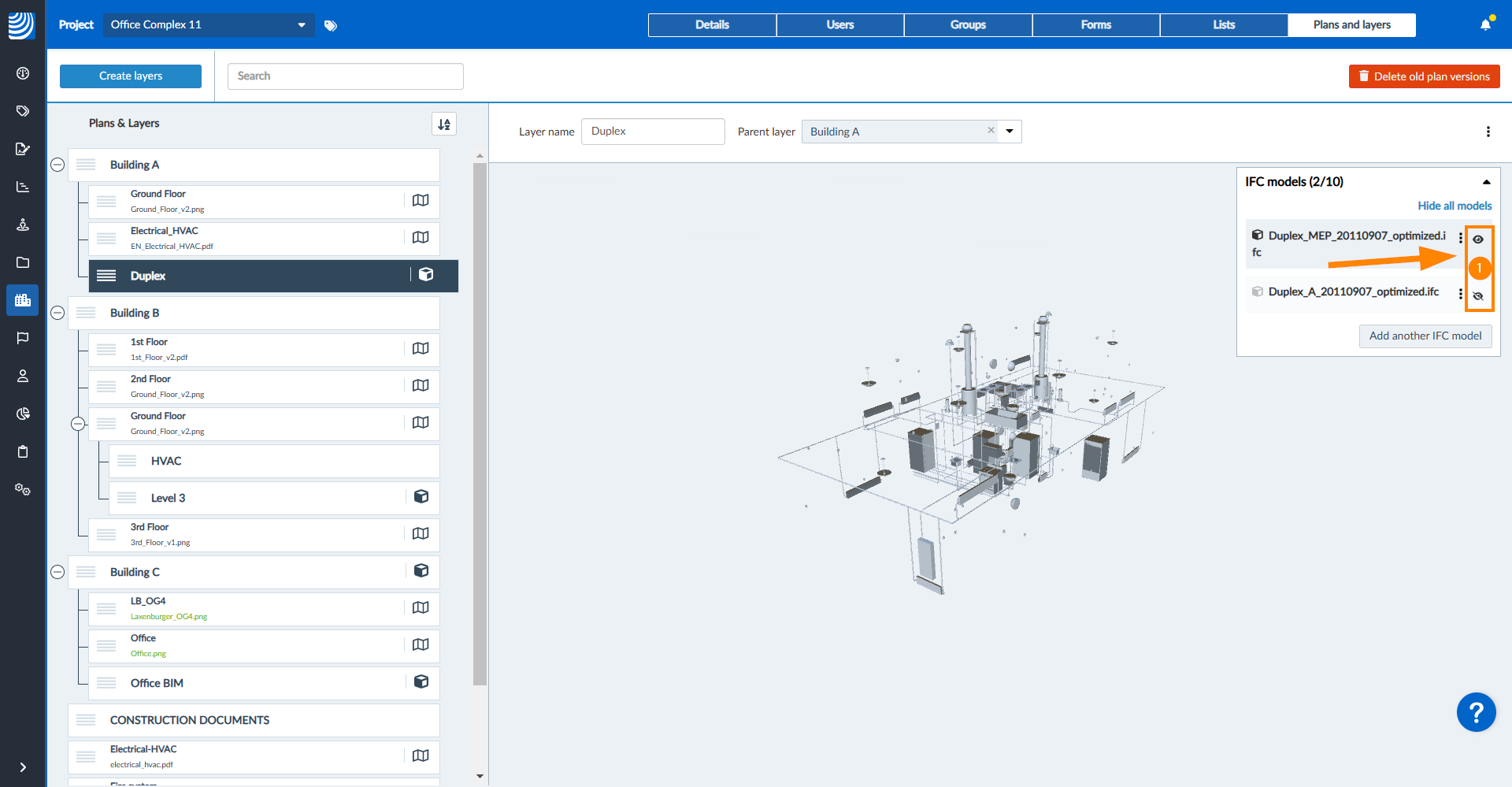

Para mostrar/ocultar un único modelo:

1. Haga clic en el icono ojo situado junto al modelo

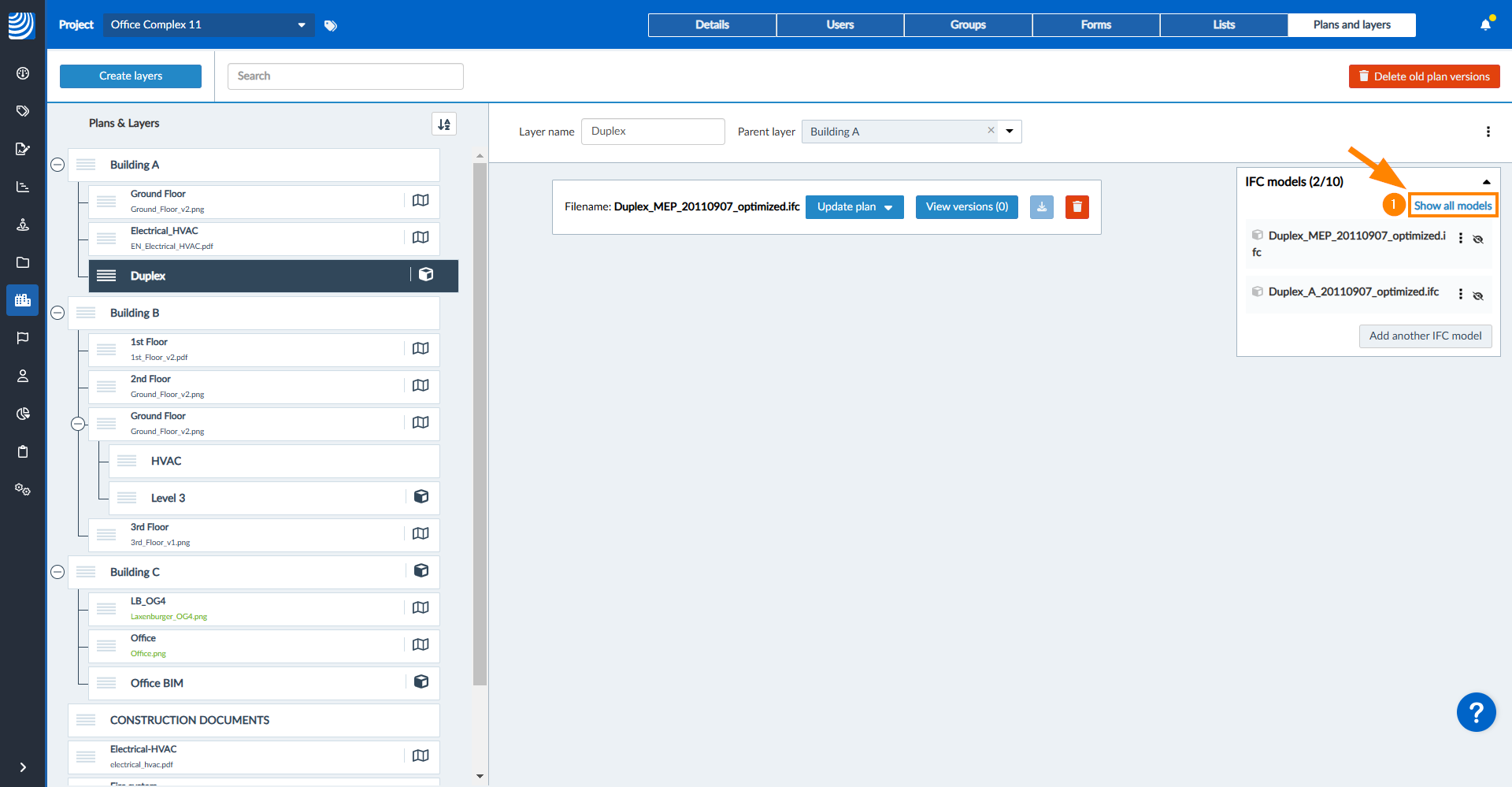

Para mostrar todos los modelos:

1. Haga clic en Mostrar todos los modelos

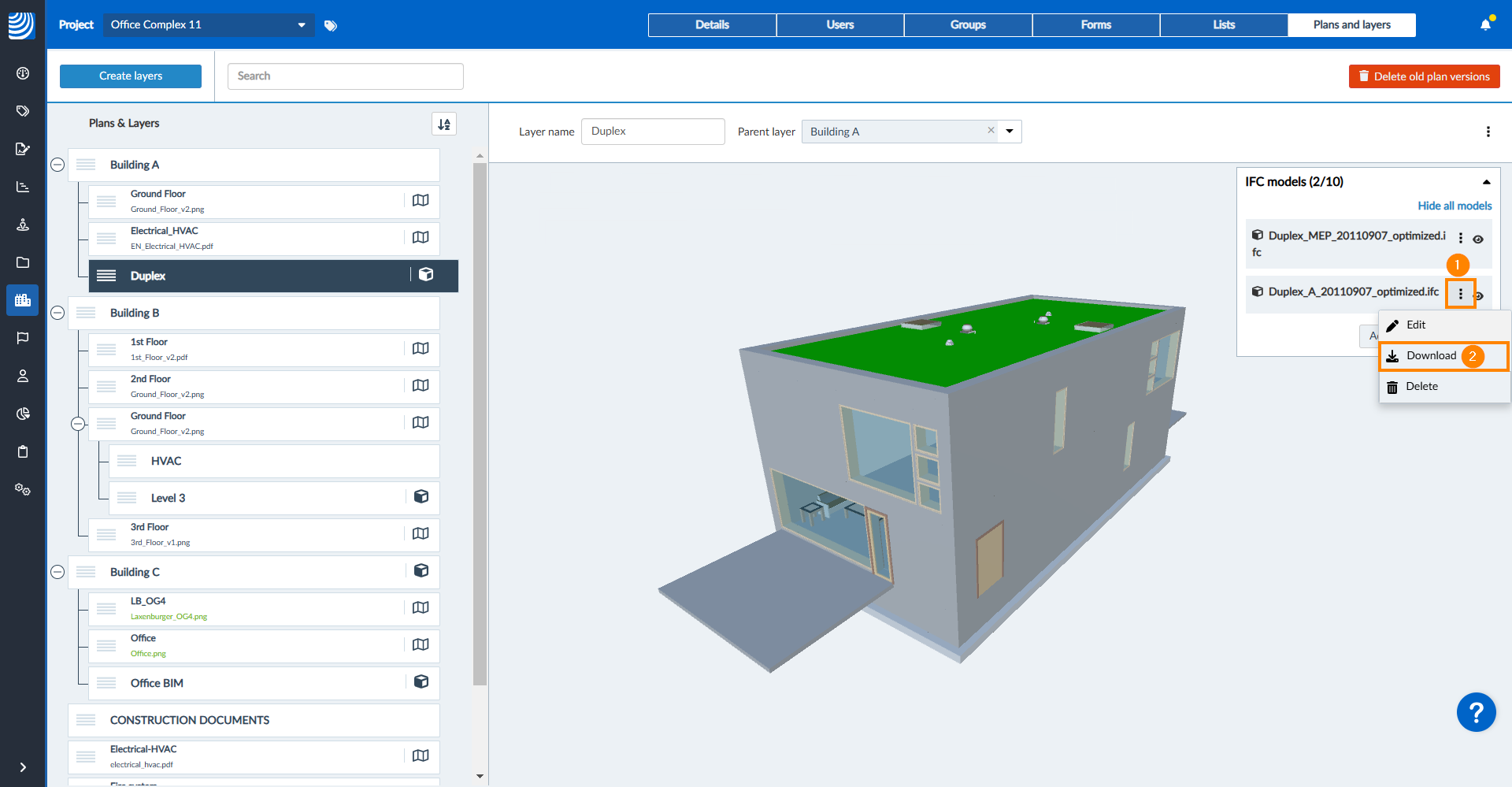

Descargar

Para descargar un modelo:

1. Abra el menú Más junto al modelo IFC
2. Haga clic en Descargar



Borrar

1. Abra el menú Más junto al modelo IFC
2. Haga clic en Borrar


3. Pulse Borrar para confirmar
