Trabajar con planos de sección y cajas de sección

Visión general

BIM Viewer admite múltiples planos de sección y un cuadro de sección, que le permiten centrarse en áreas específicas cortando el modelo 3D. Las secciones permiten colocar la cámara en el exterior y ver toda la información relevante dentro del modelo.

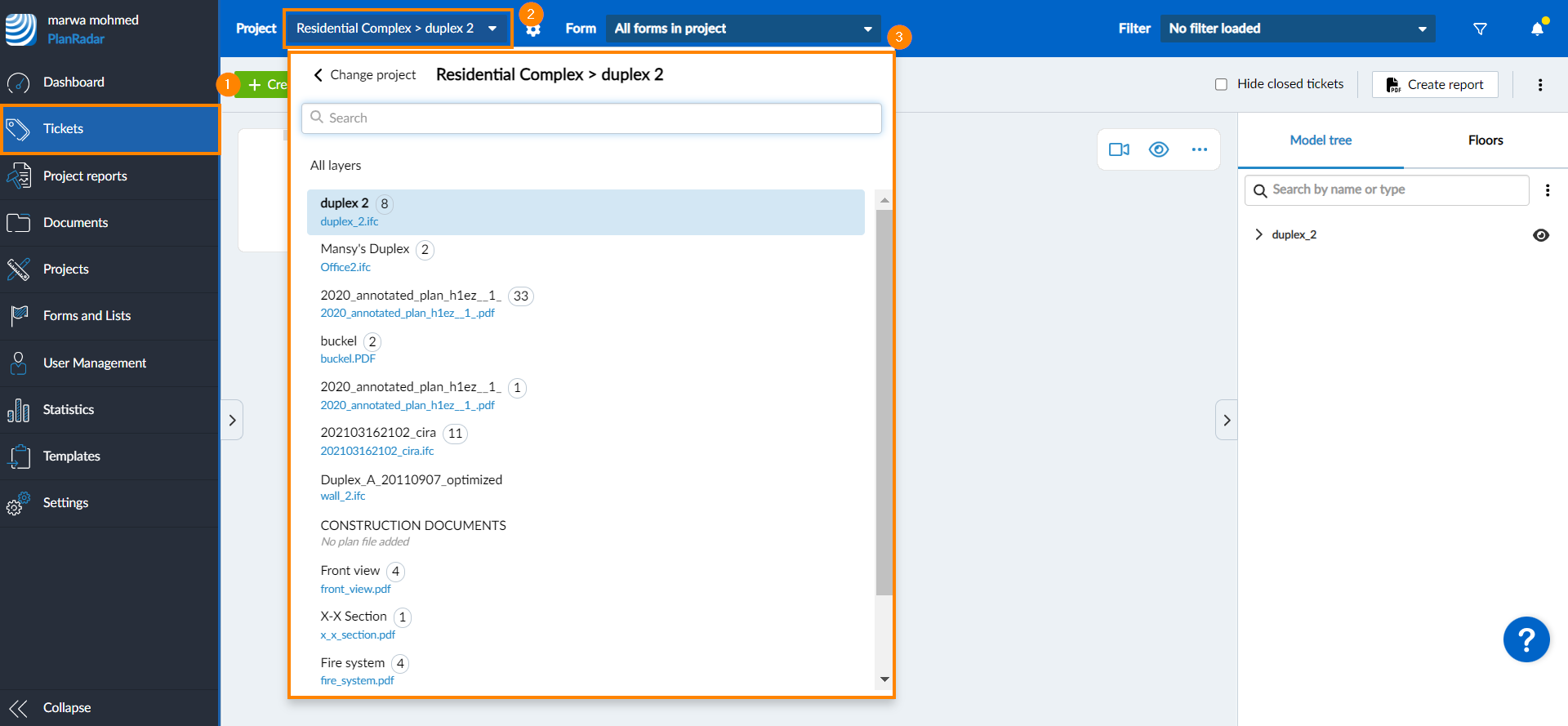

Cómo acceder al visor BIM

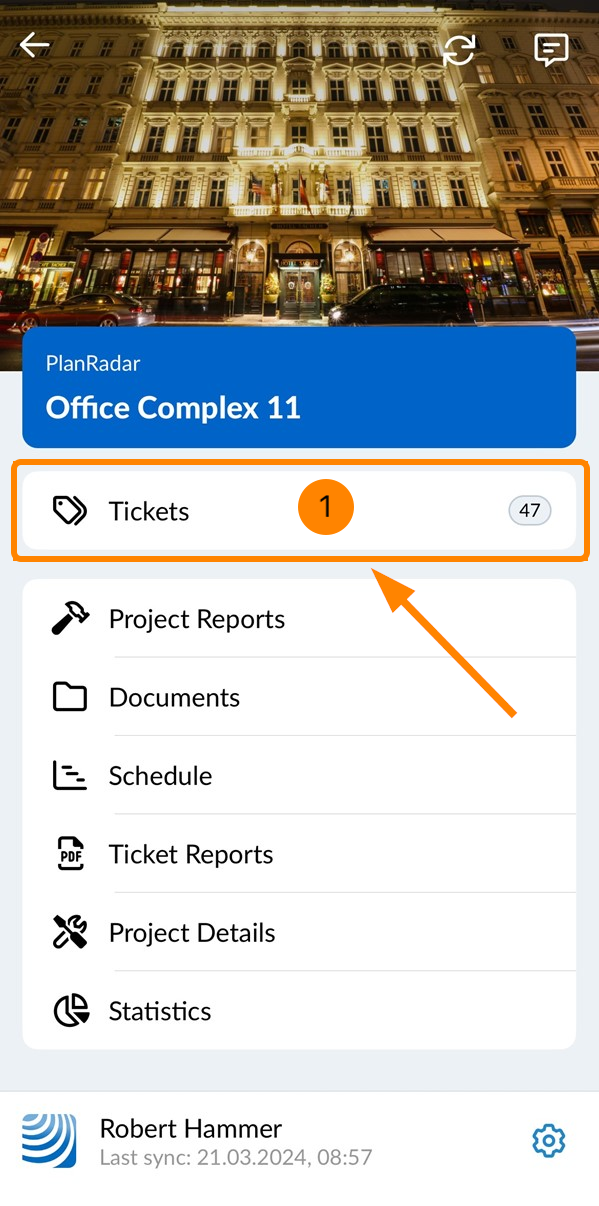

1. Haga clic en Entradas
2. Abra el desplegable del proyecto
3. Seleccione el proyecto y la capa

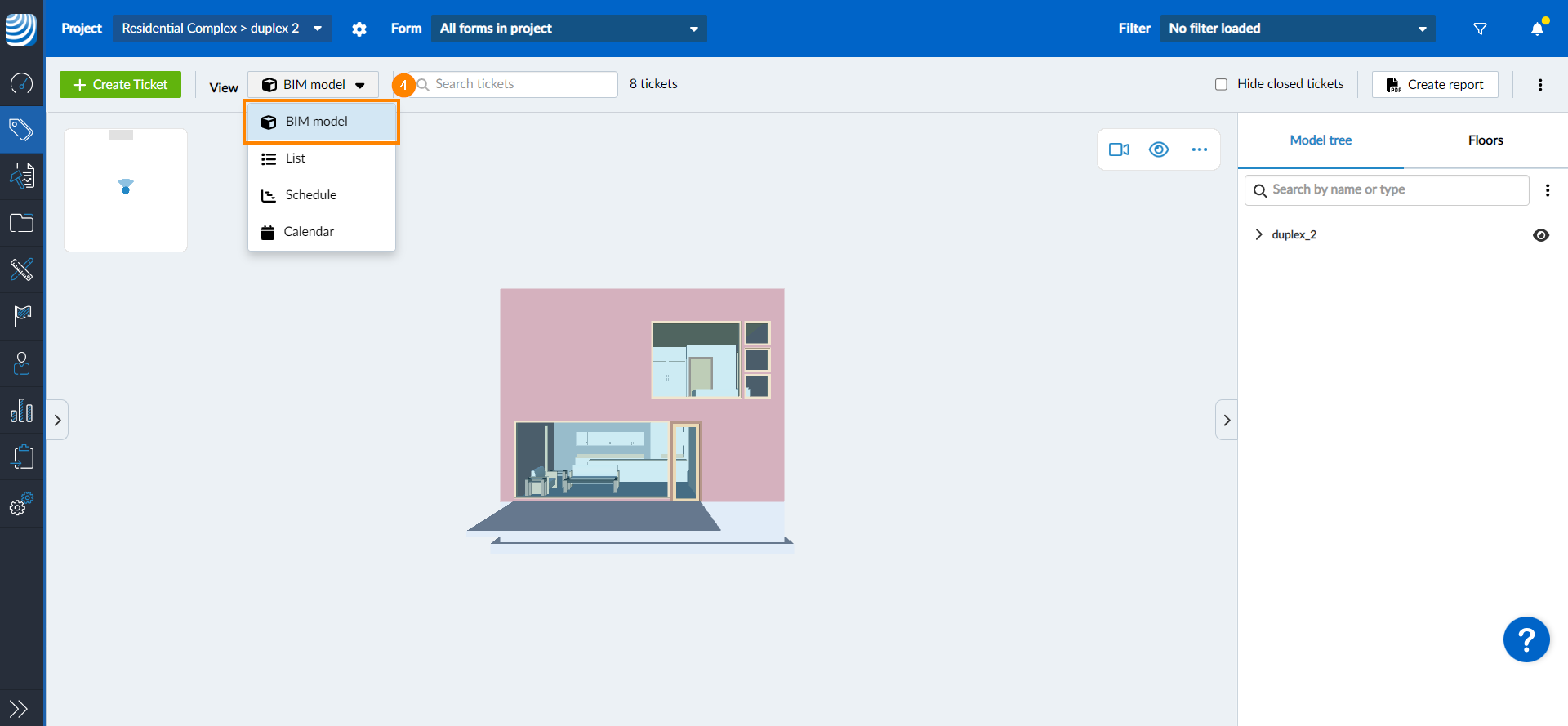

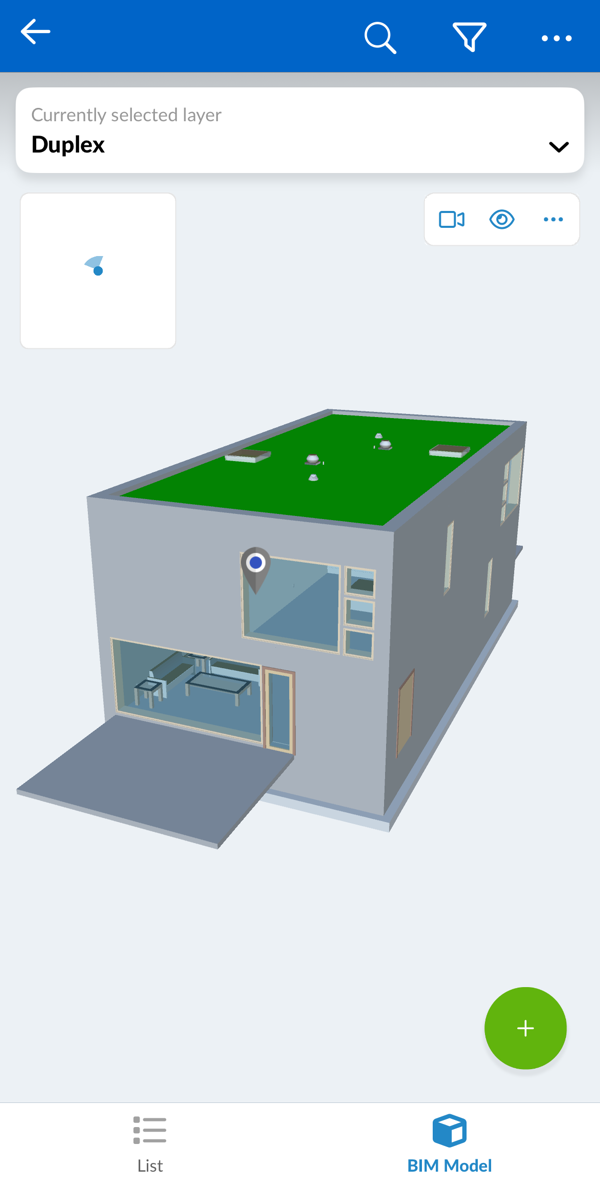

4. Haga clic en Modelo BIM en el desplegable Ver


Sección Planos

Utilice planos de sección para cortar el modelo. Puede crear hasta seis planos de sección.

Crear un plano de sección

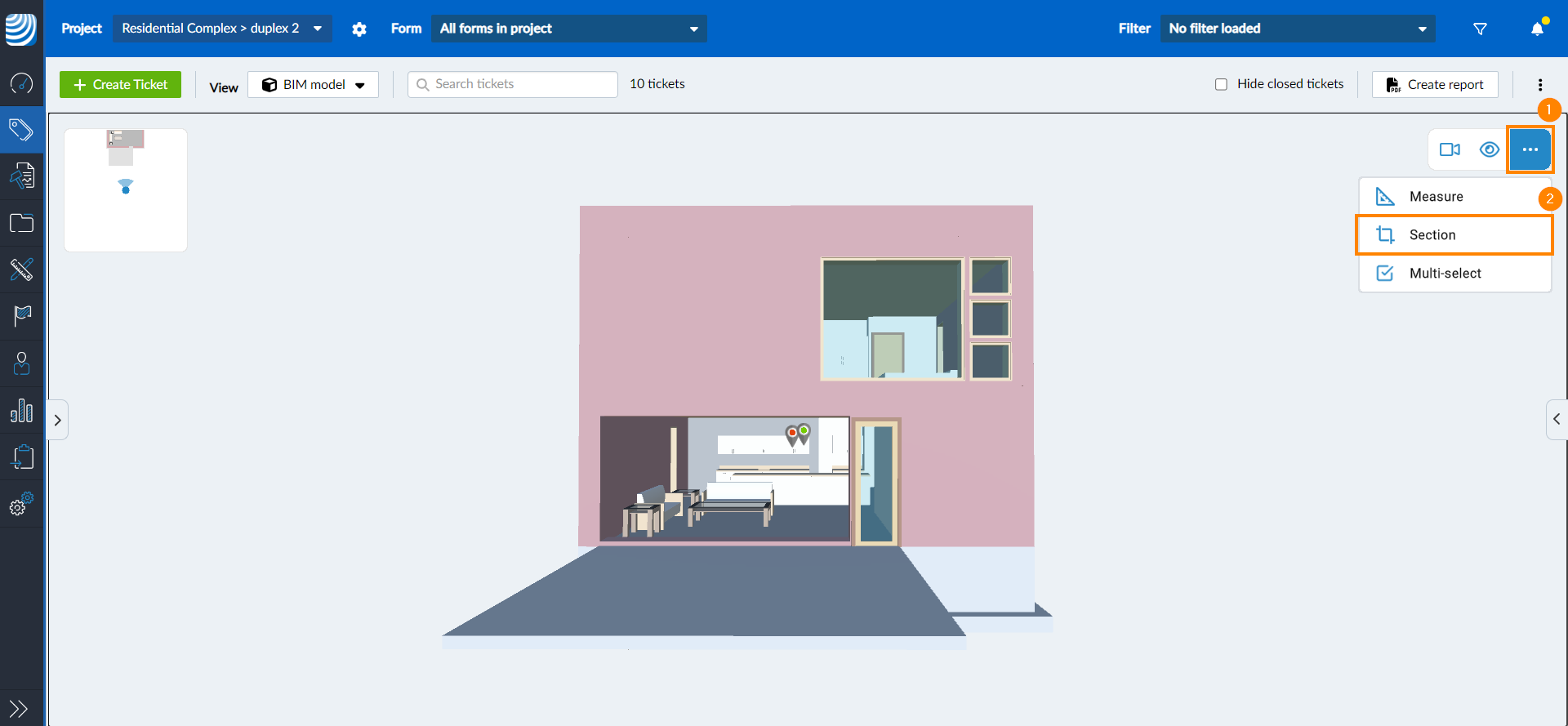

Para crear un plano de sección:

1. Haga clic en el menú más
2. Haga clic en Sección

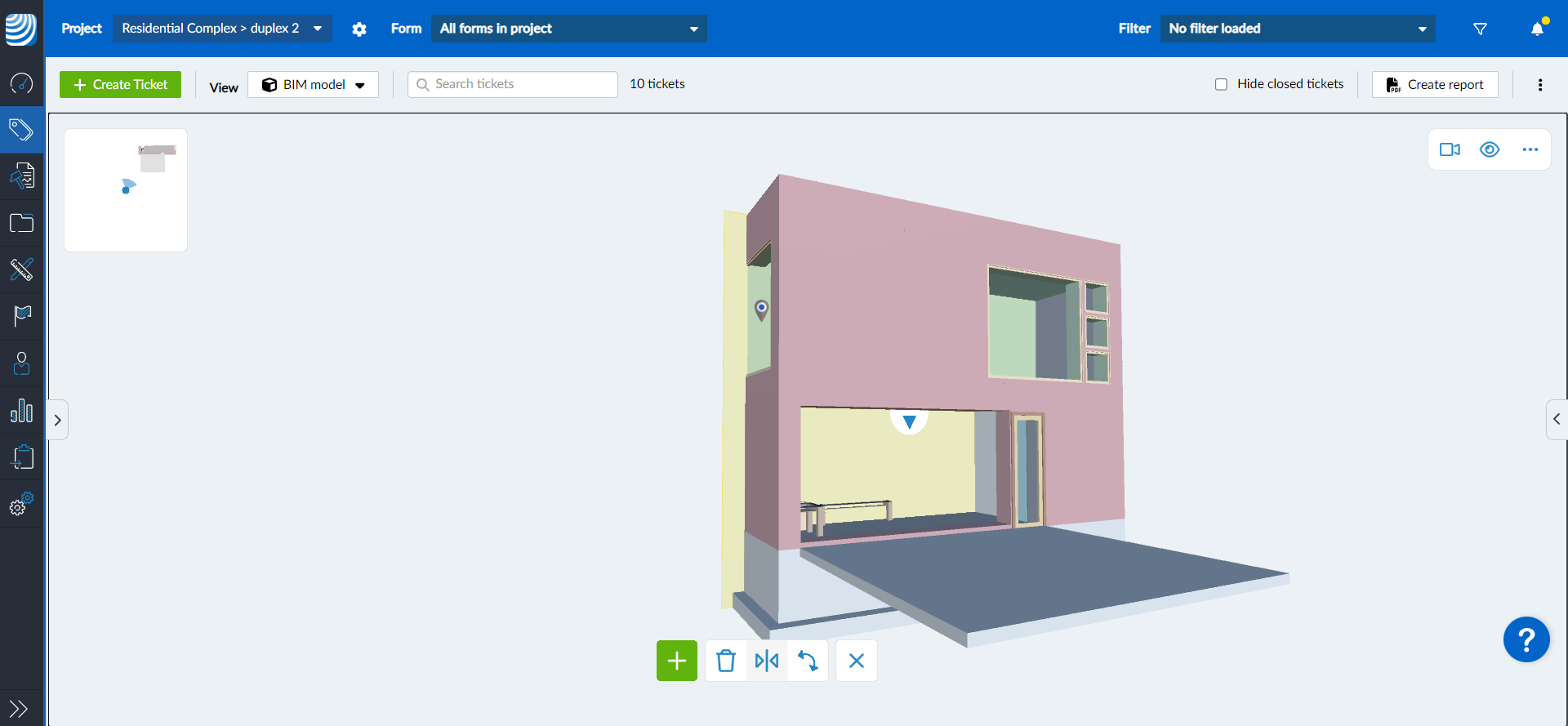

3. Seleccione una cara de un objeto en su modelo BIM para empezar a crear un plano de sección paralelo a la cara
4. Haga clic en el plano de sección y manténgalo pulsado mientras mueve el ratón para ajustar su posición


Crear varios planos de sección

Para crear planos de sección adicionales:

1. Haga clic en el signo +

2. Cree un nuevo plano de sección como se explica más arriba en Crear un plano de sección

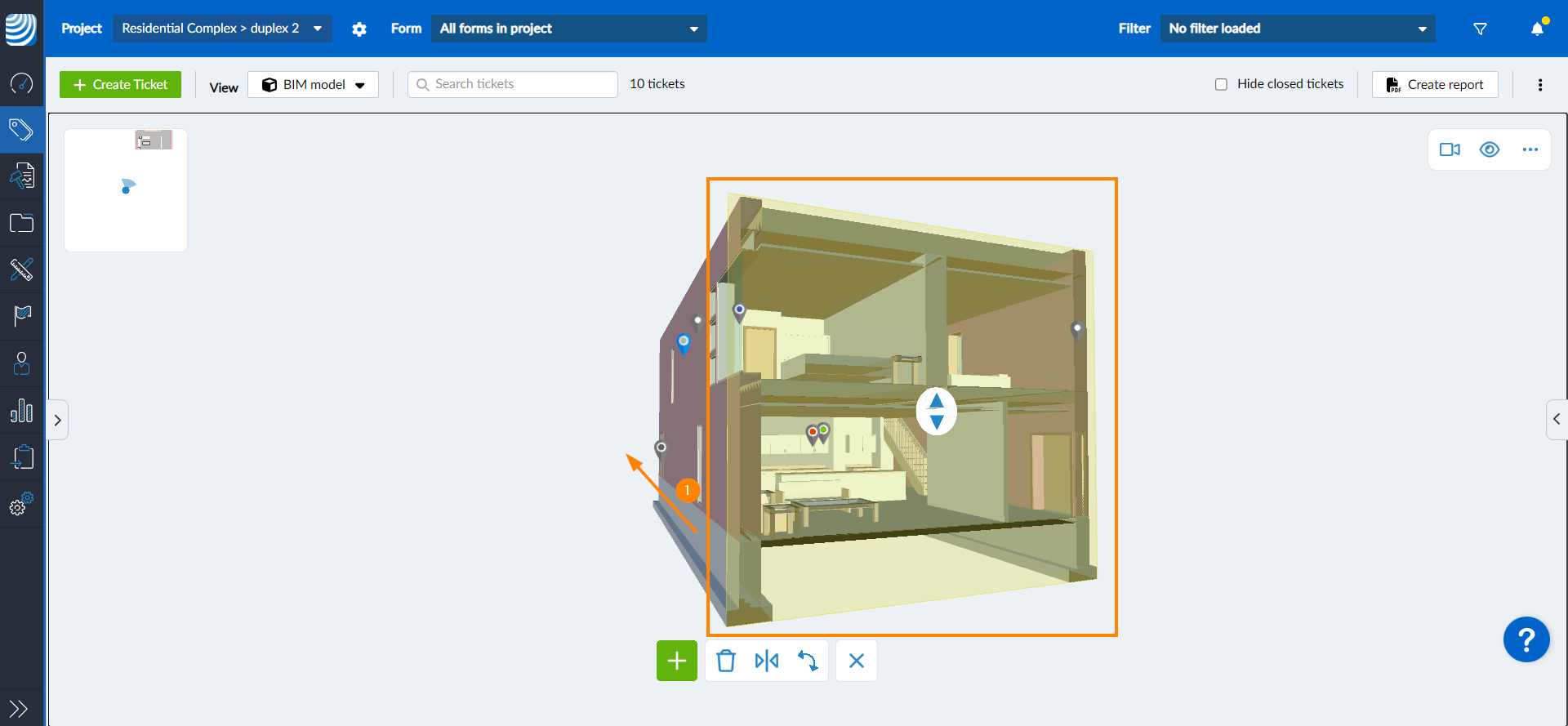

Mover el plano de sección

1. Haga clic en el plano de sección y manténgalo pulsado mientras mueve el ratón para ajustar su posición

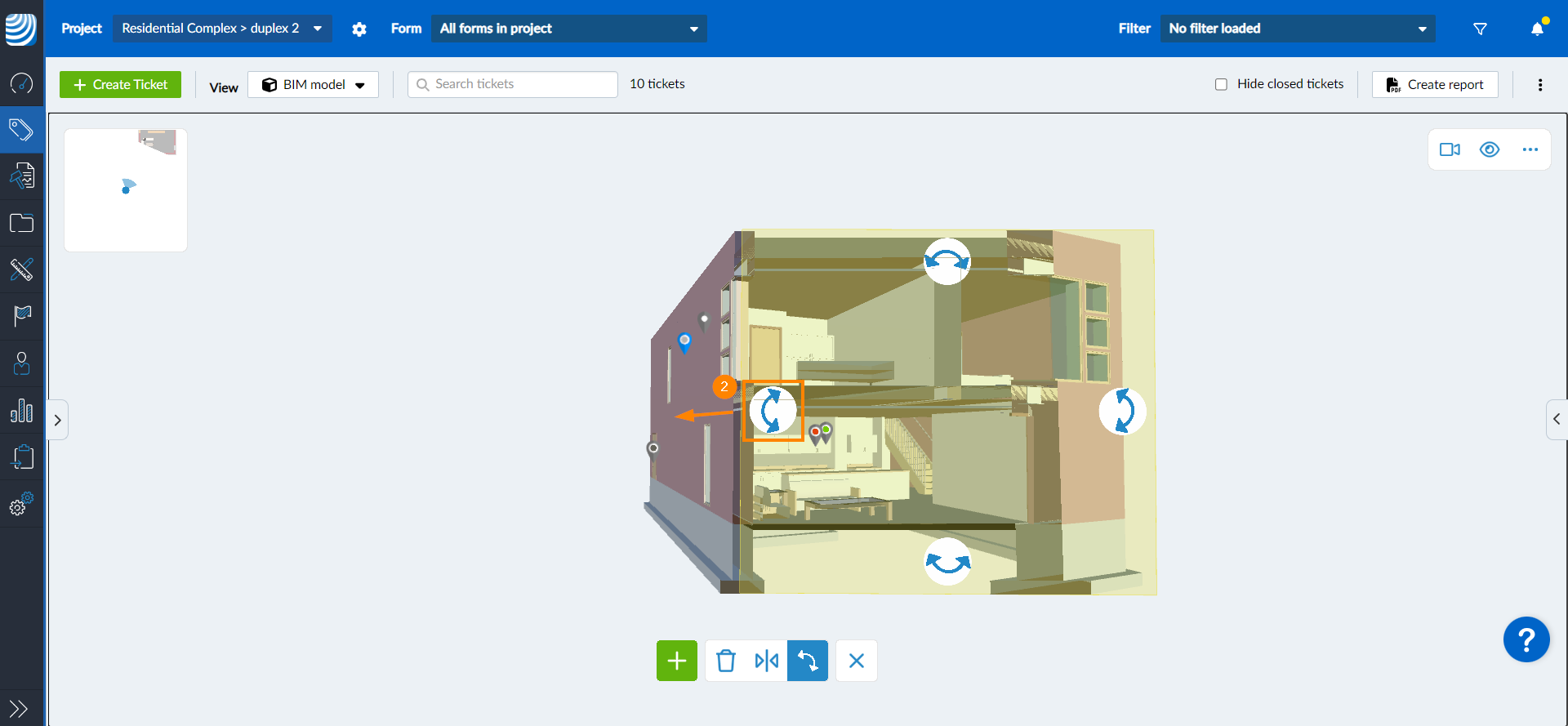

Rotar el plano de sección

Los planos de sección pueden girarse en cualquier dirección. Para girar un plano de sección

1. Haga clic en el icono giratorio

2. Mueva el icono giratorio en el modelo arrastrando y soltando

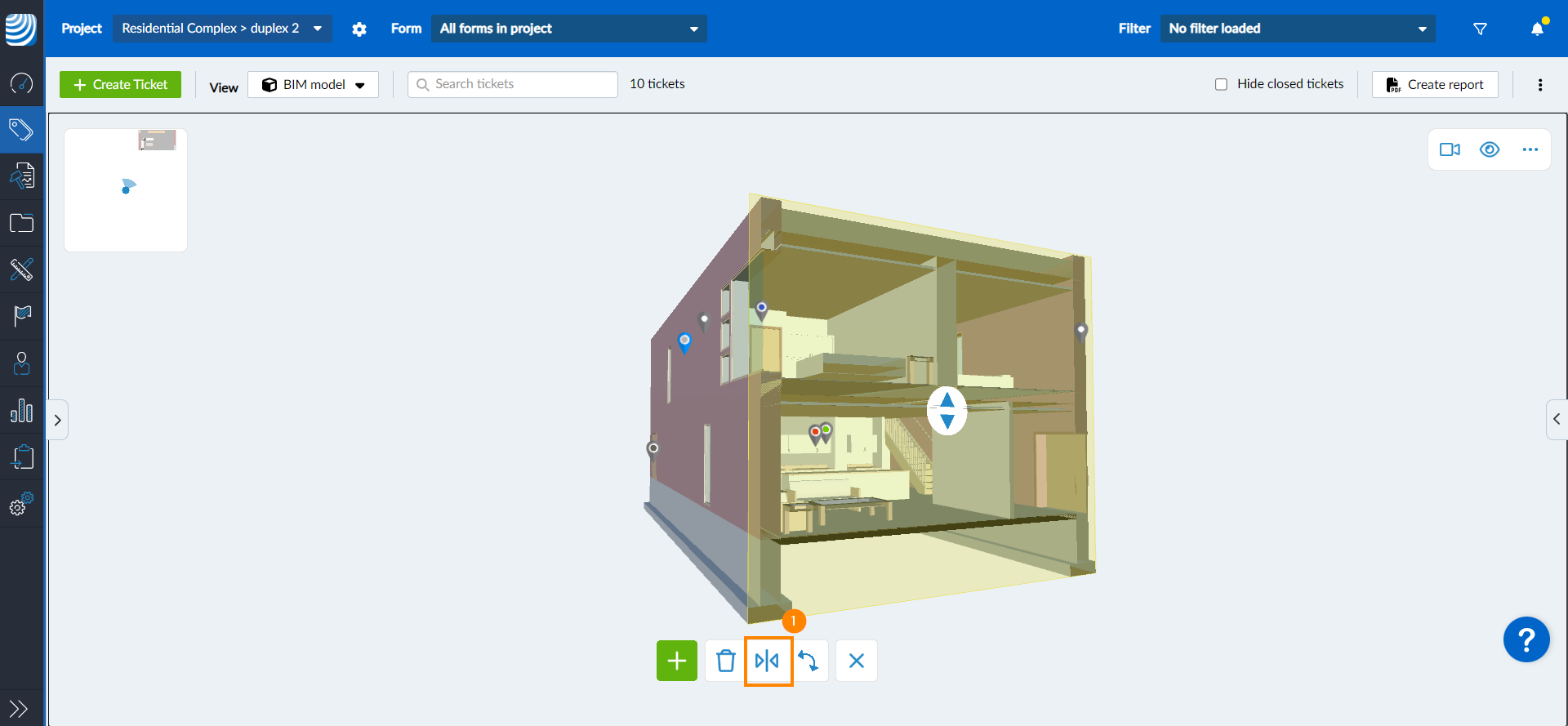

Voltear el plano de sección

Para invertir la dirección de corte (es decir, el vector normal) de su plano de sección:

1. Haga clic en el icono Flip

2. La sección del plano se volteará

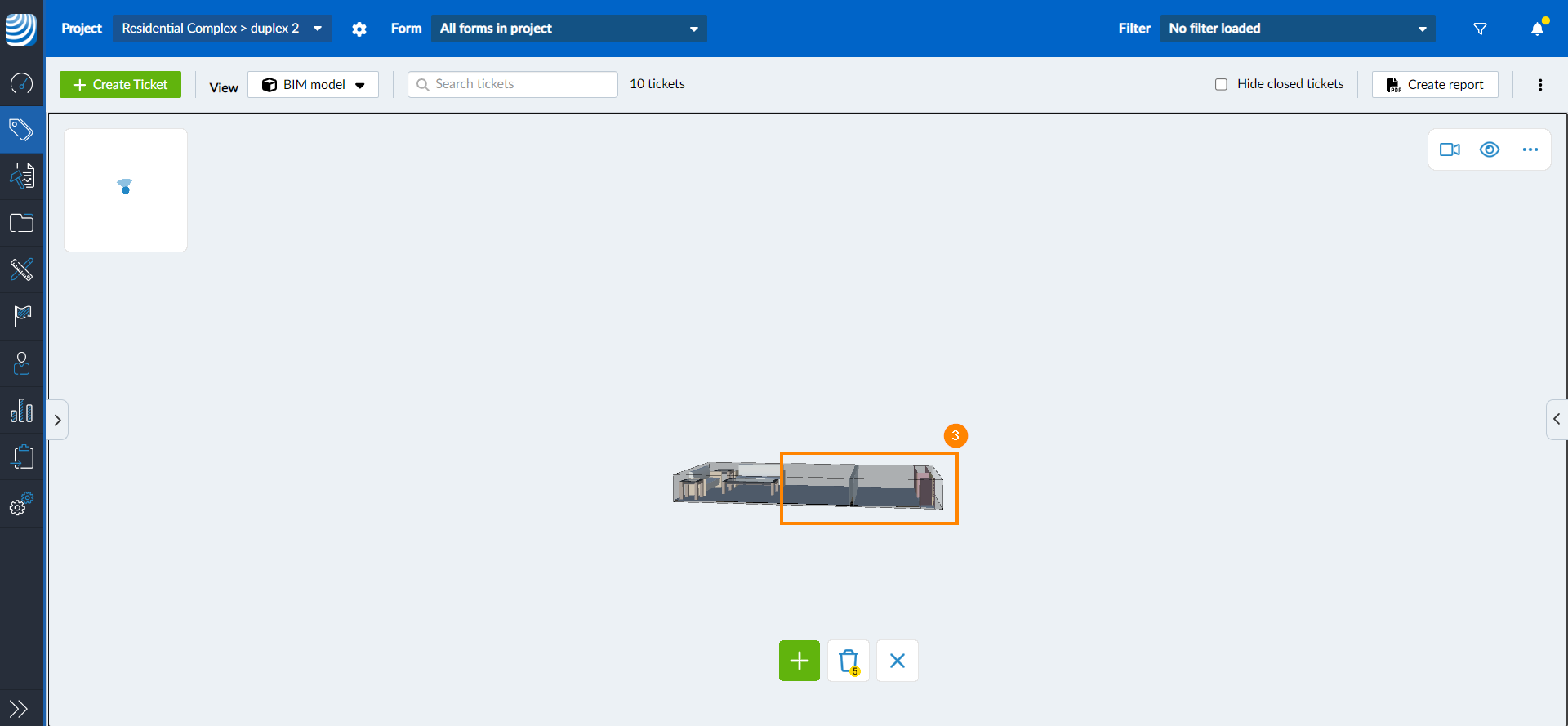

Suprimir los planos de sección

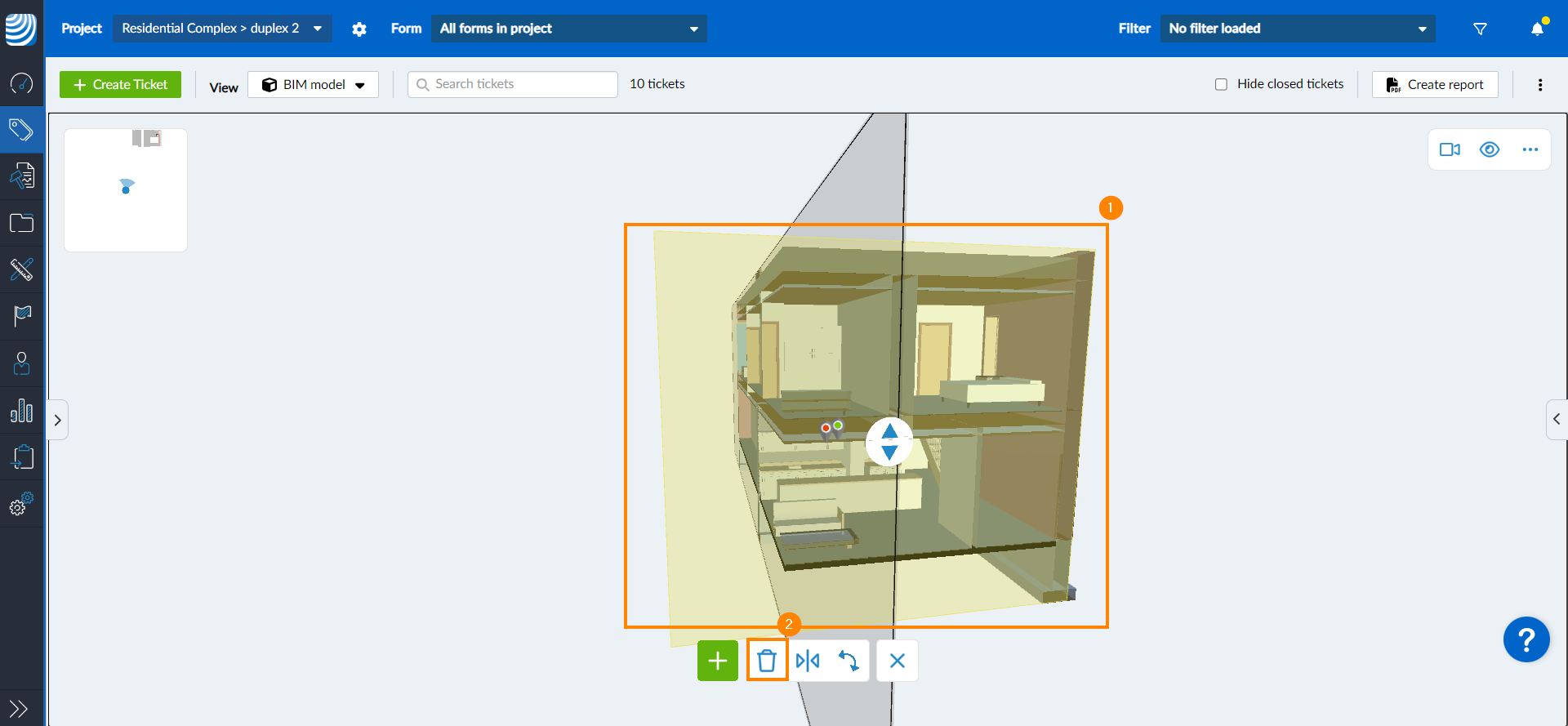

Para eliminar sólo un plano de sección:

1. Haga clic en el plano de sección que desee eliminar
2. Haga clic en el icono delete


Si no se selecciona ningún plano de sección, el icono de borrado muestra el número de planos de sección existentes.

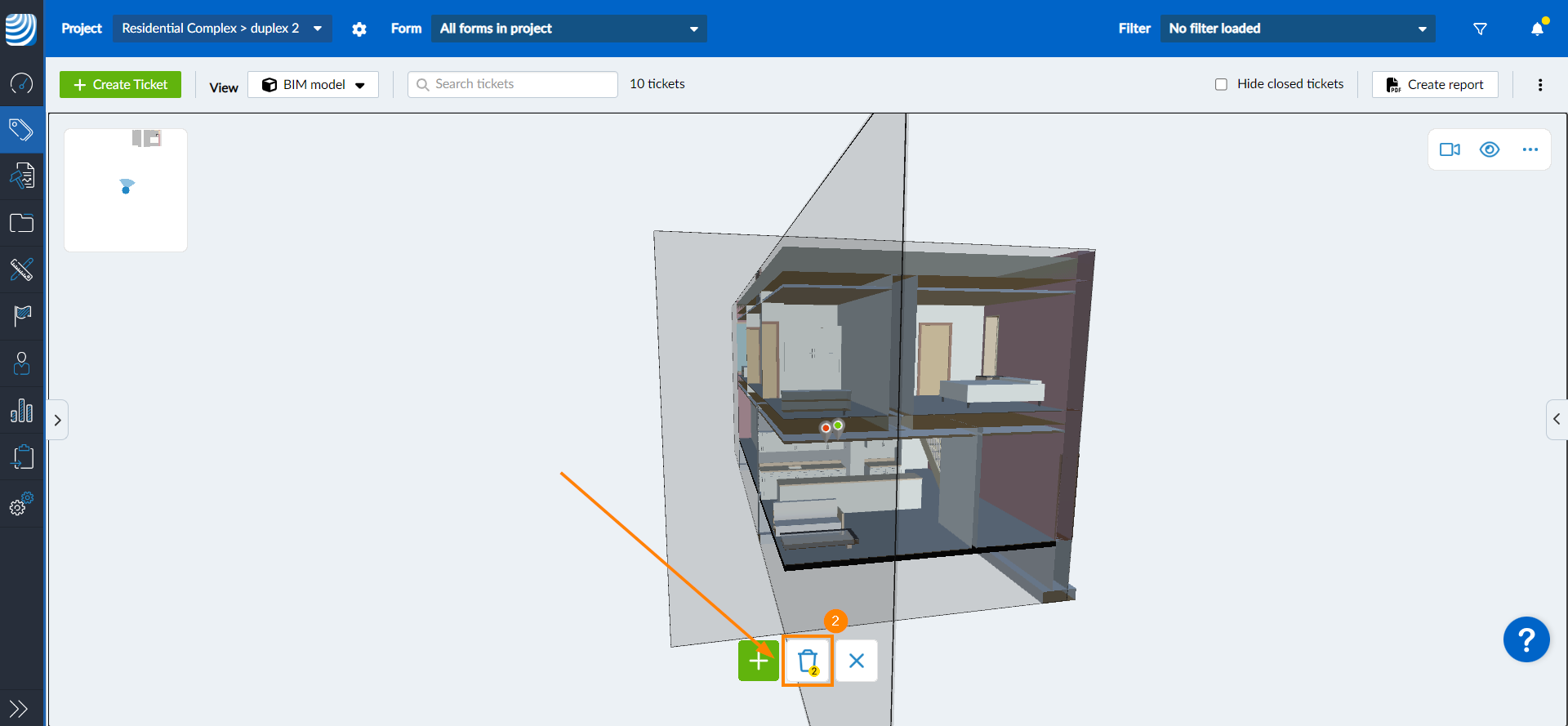

Para eliminar todos los planos de sección:

1. Asegúrese de que no está seleccionado ningún plano de sección
2. Haga clic en el icono delete


Sección Caja

De forma similar a los planos de sección, la caja de sección le permite cortar el modelo. El cuadro de sección creará seis planos de sección alrededor del cuadro delimitador de un elemento. Todo lo que esté dentro de la caja permanecerá visible, mientras que todo lo que esté fuera quedará oculto.

Sólo se puede crear una caja de sección cada vez.

Como alternativa, puede utilizar la función de aislamiento tal y como se describe en BIM Viewer > Aislar elementos.

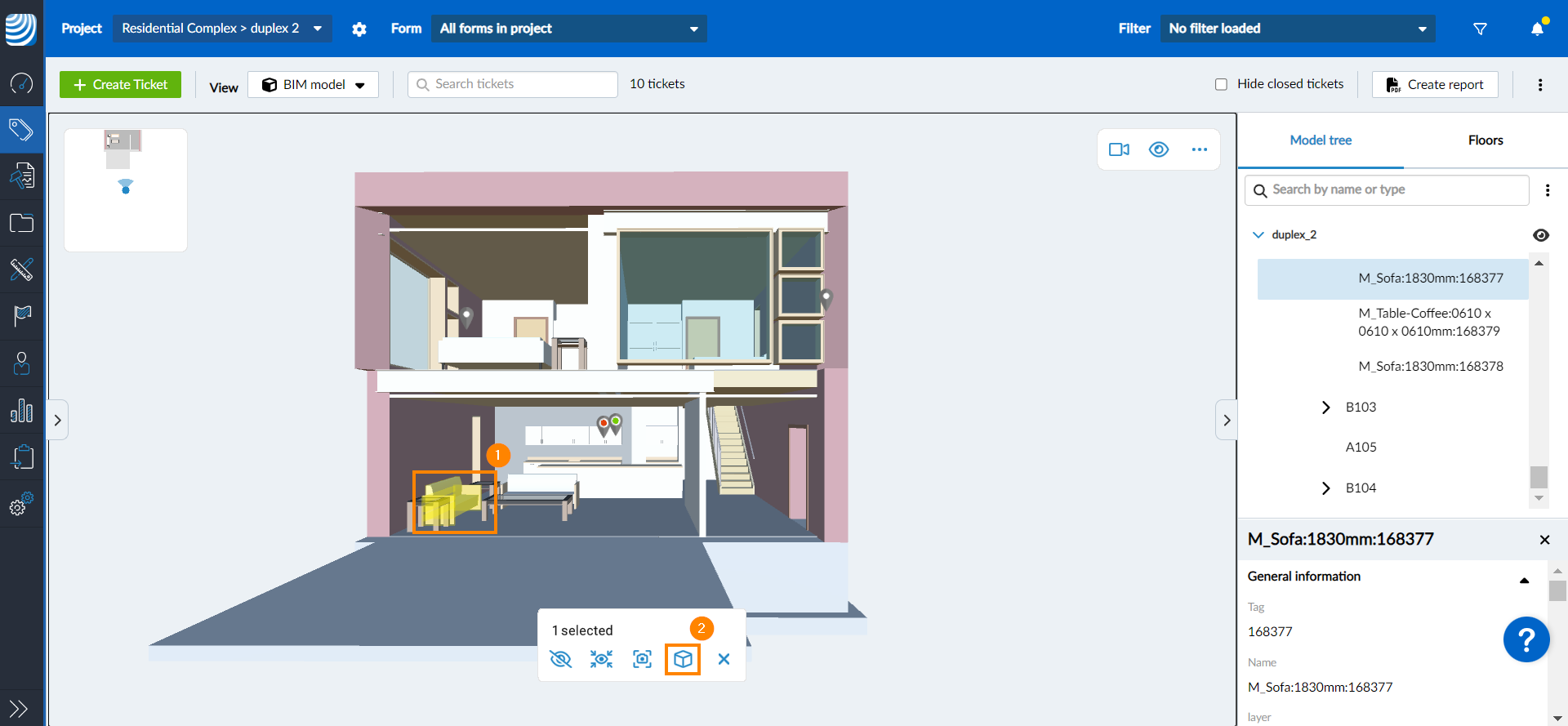

Crear cuadro de sección

Para crear la caja de sección

1. Seleccione el elemento o elementos que desea aislar en el cuadro de sección
2. Haga clic en el icono de la caja

3. El elemento o elementos seleccionados se aislarán en un recuadro

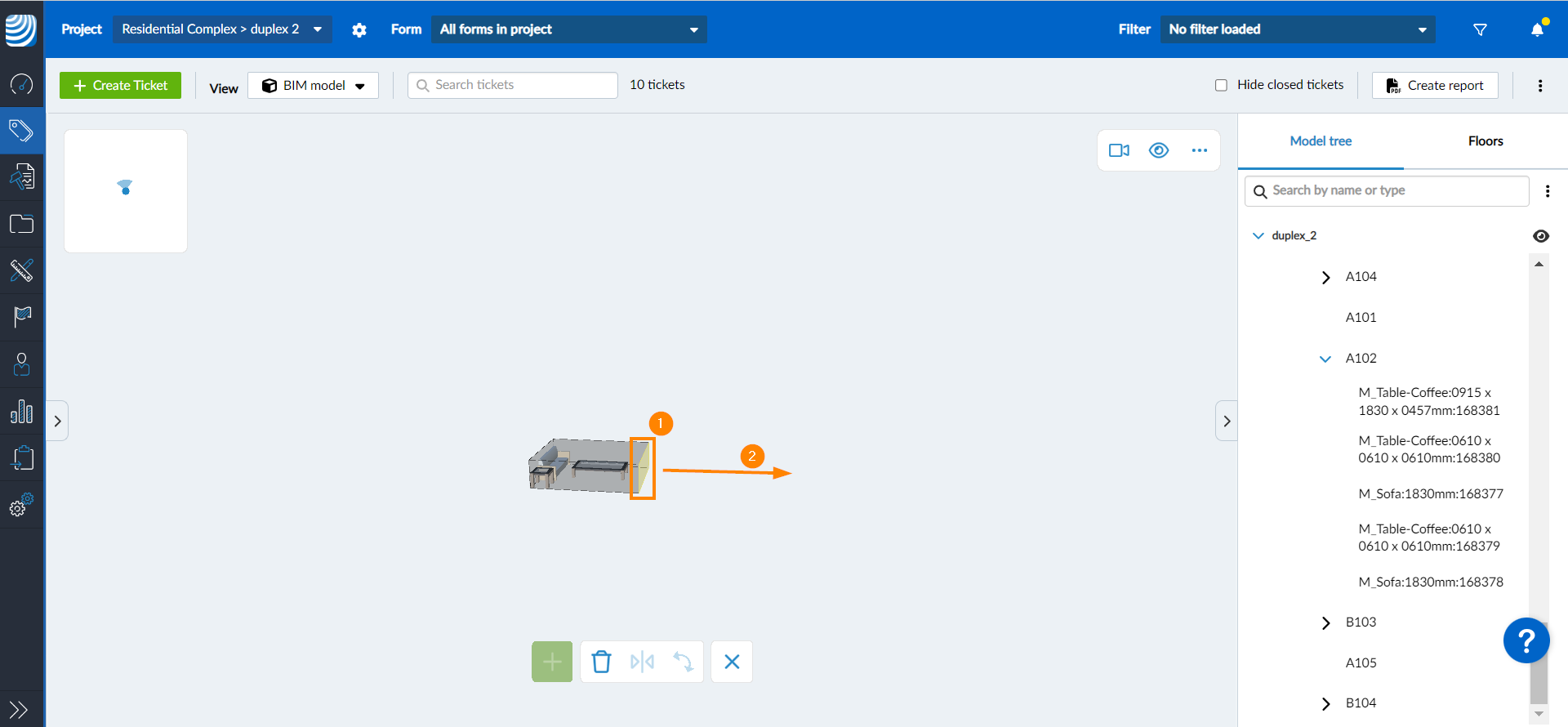

Redimensionar una caja de sección

Puede ajustar el tamaño de la caja de sección moviendo cada cara individualmente. Para ello

1. Pulse la cara de la caja en la dirección que desee ajustar
2. Arrastre la cara para ampliar o reducir la caja de sección

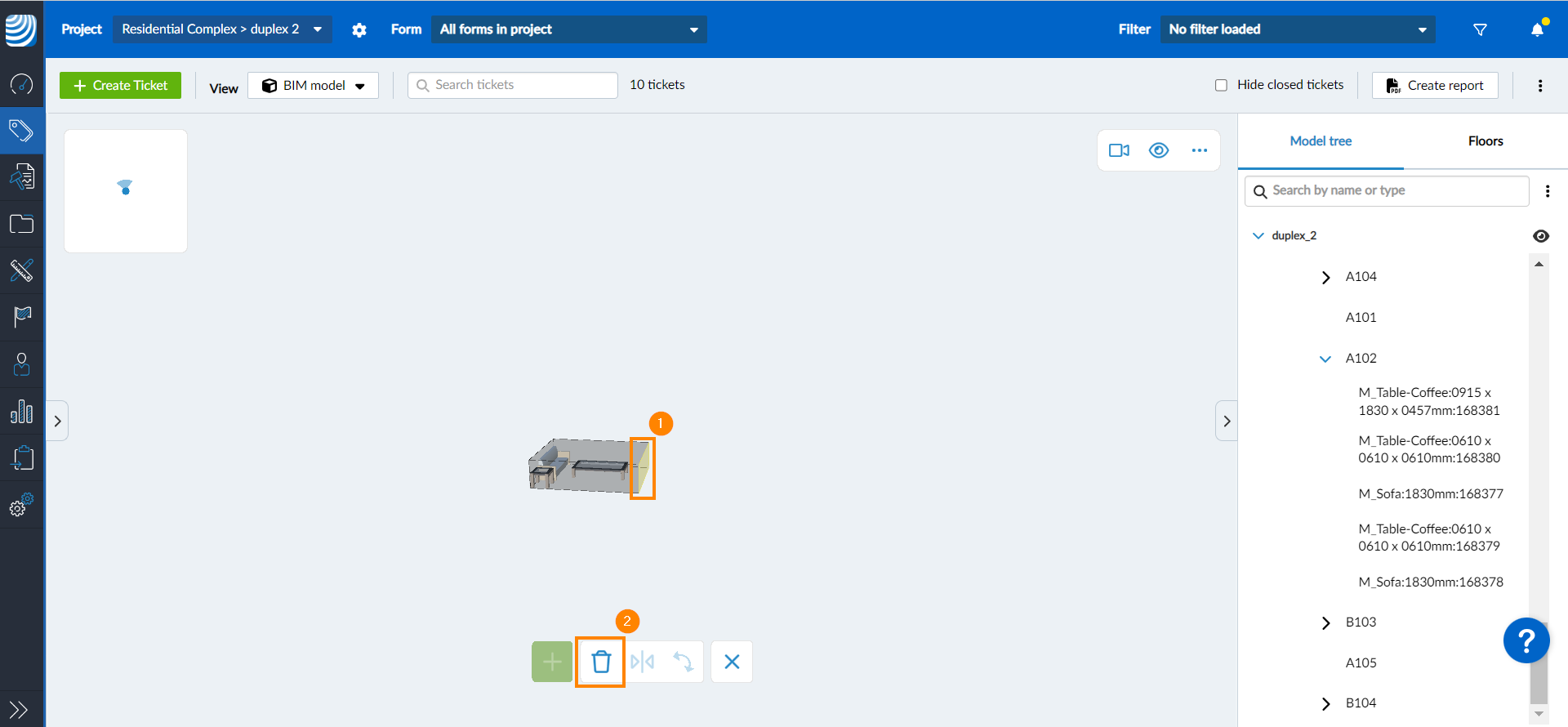

También puede eliminar una cara de la caja de sección para ampliar la vista y revelar el resto del modelo desde ese lado. Para ello

1. Haga clic en la cara de la caja en la dirección que desee ampliar
2. Haga clic en el icono delete

3. El resto del modelo se revelará desde ese lado


Puede eliminar más de un lado siguiendo los mismos pasos.

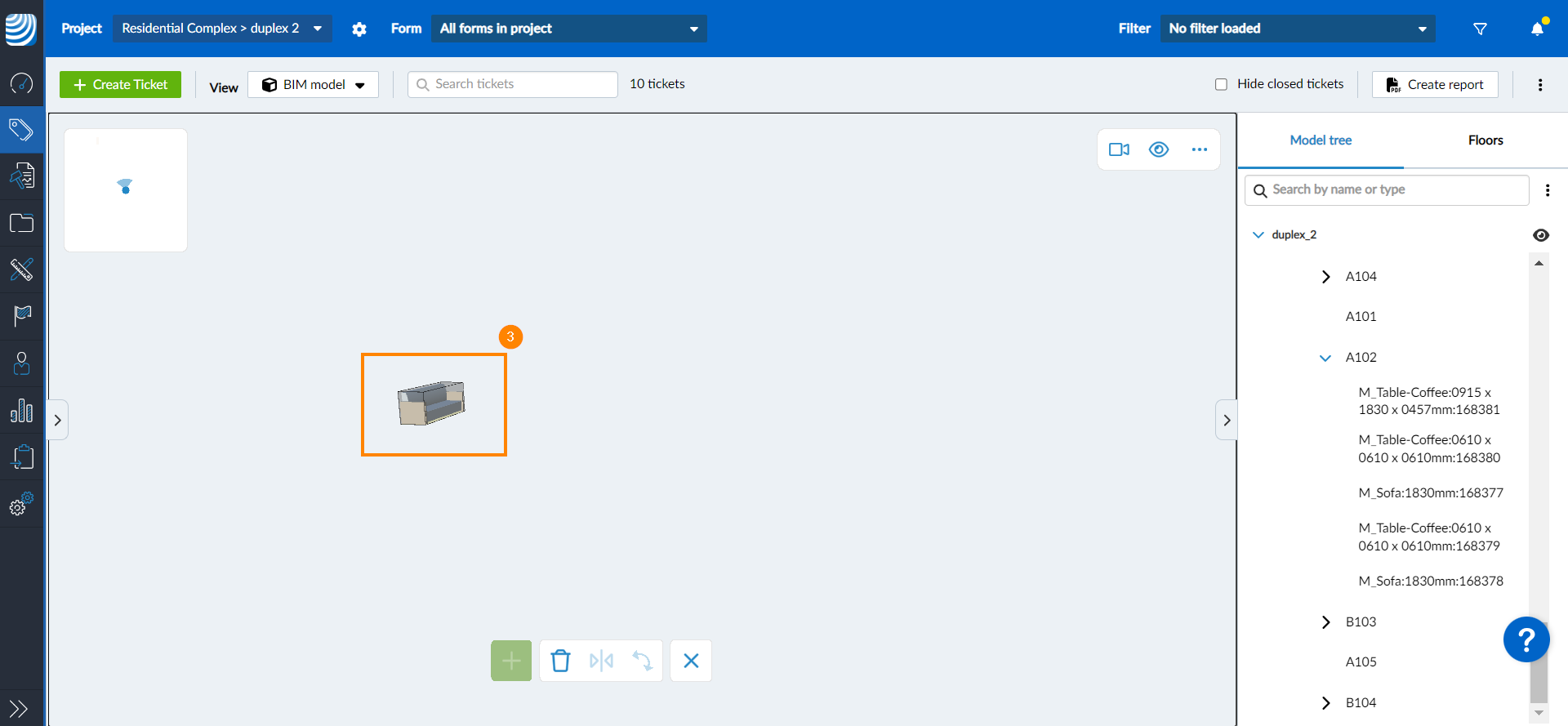

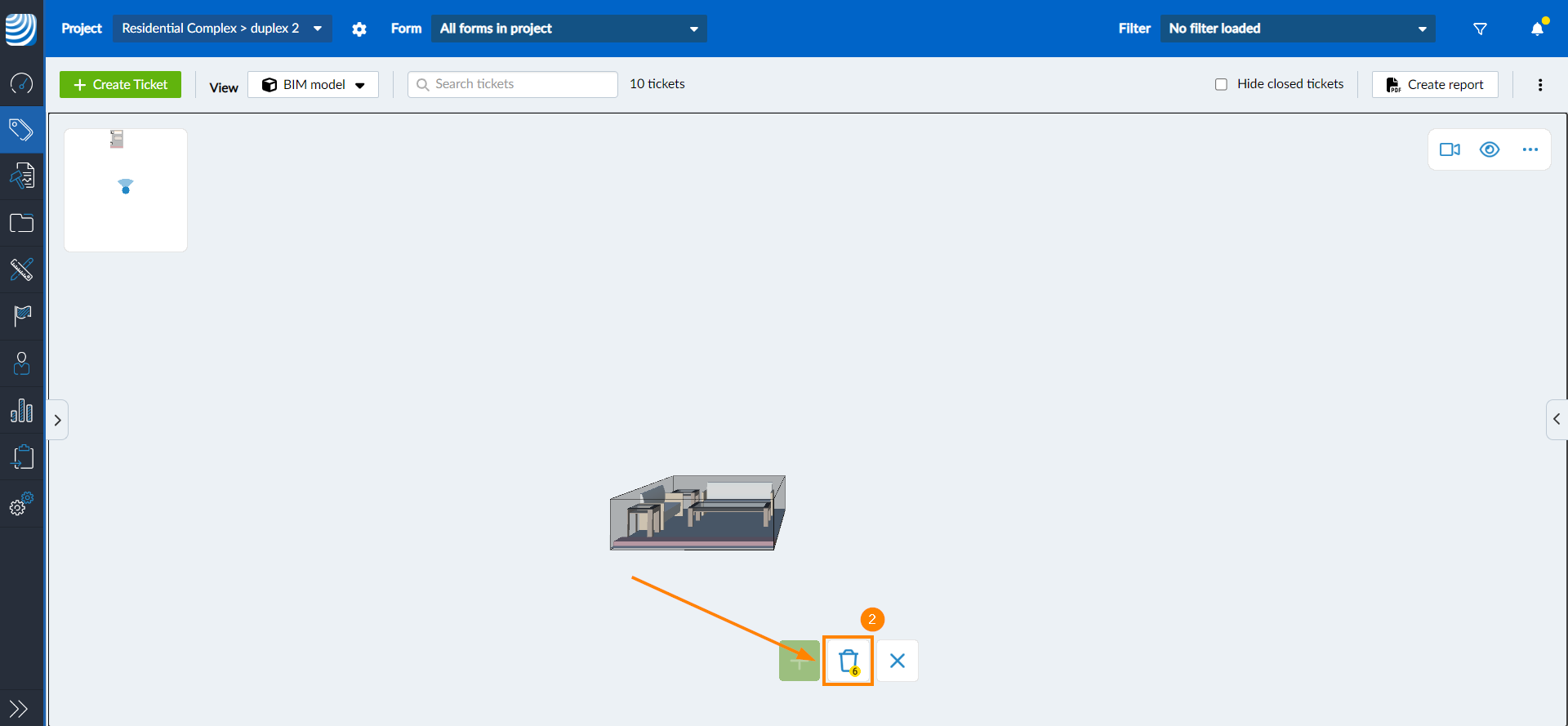

Borrar cuadro de sección

Para borrar el cuadro de sección y volver a mostrar todo el modelo:

1. Asegúrese de que no está seleccionando ninguna de las caras de la caja de sección
2. Haga clic en el icono delete


Mostrar/Ocultar planos de sección y caja de sección

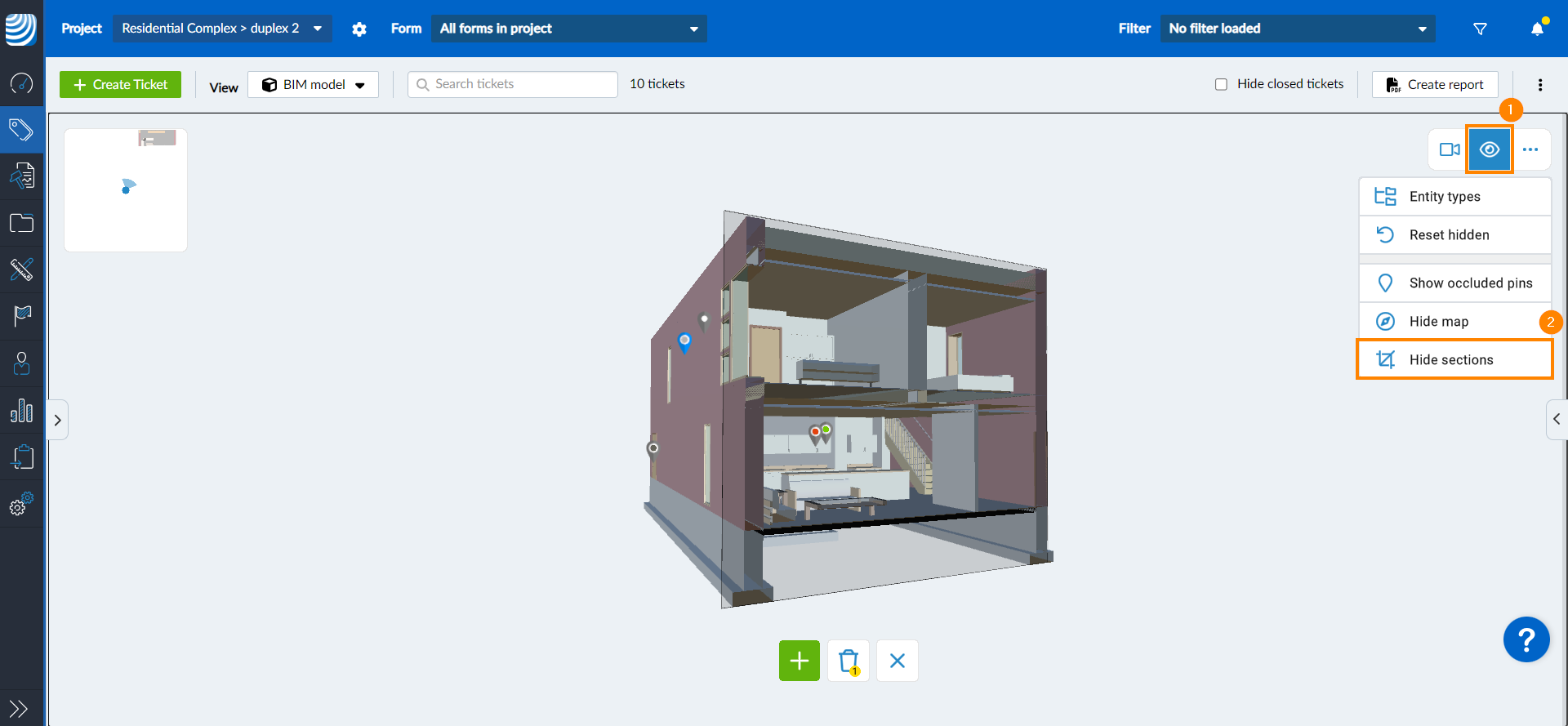

Para ocultar el plano o planos de sección o la caja de sección mientras se sigue cortando el modelo:

1. Haga clic en el icono ojo
2. Haga clic en Ocultar secciones


Ocultar los planos de sección y la caja de sección le permite seleccionar los elementos situados detrás de ella. De lo contrario, al hacer clic en el elemento seleccionará el plano de sección en su lugar.

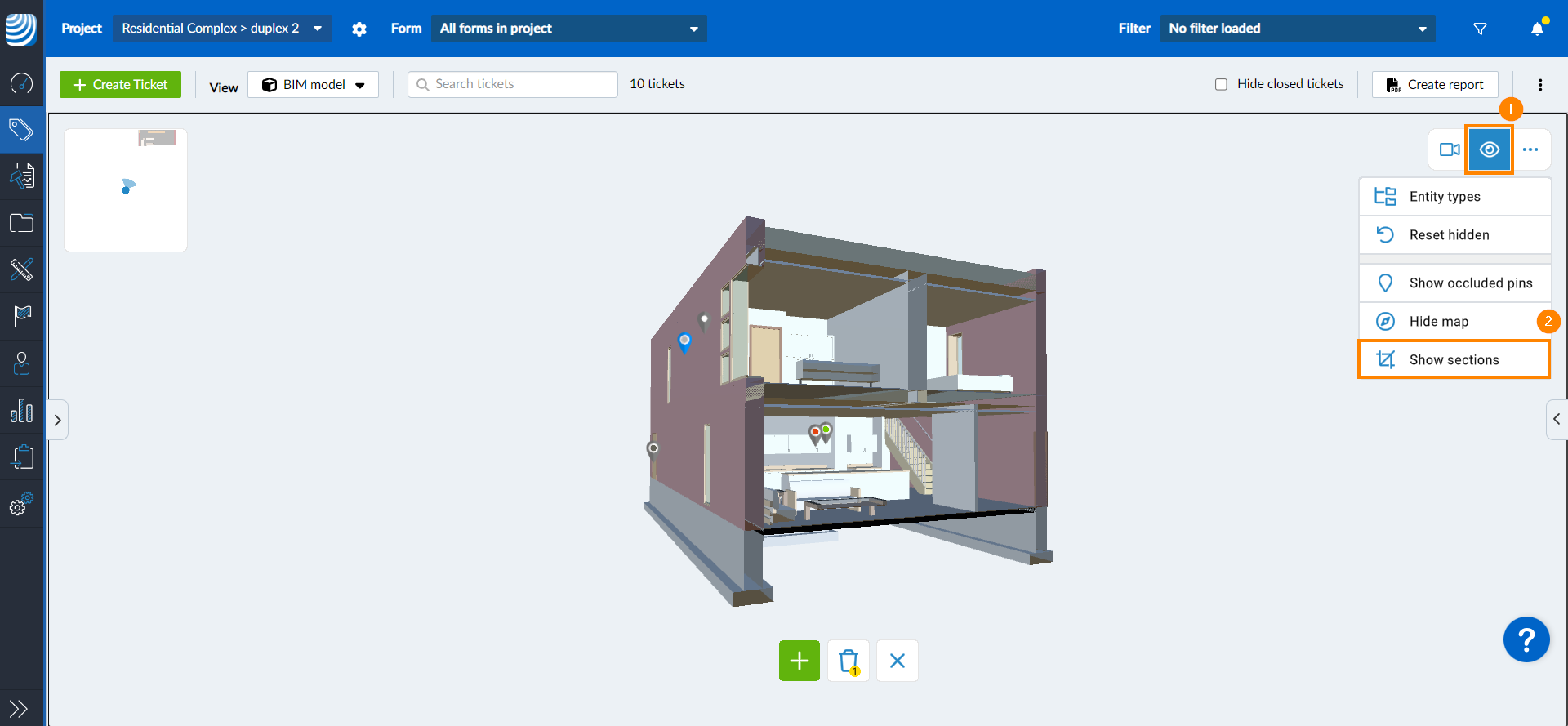

Para mostrar de nuevo el plano o planos de sección:

1. Haga clic en el icono ojo
2. Haga clic en Mostrar secciones
