Trabajar con la herramienta de medición

Visión general

La herramienta de medición le permite medir con precisión distancias arbitrarias, áreas, ángulos y también dimensiones de elementos IFC con un solo clic. Utilice esta herramienta para verificar cualquier dimensión según lo especificado.

En primer lugar, lea sobre BIM Viewer.

Cómo acceder a la herramienta de medición

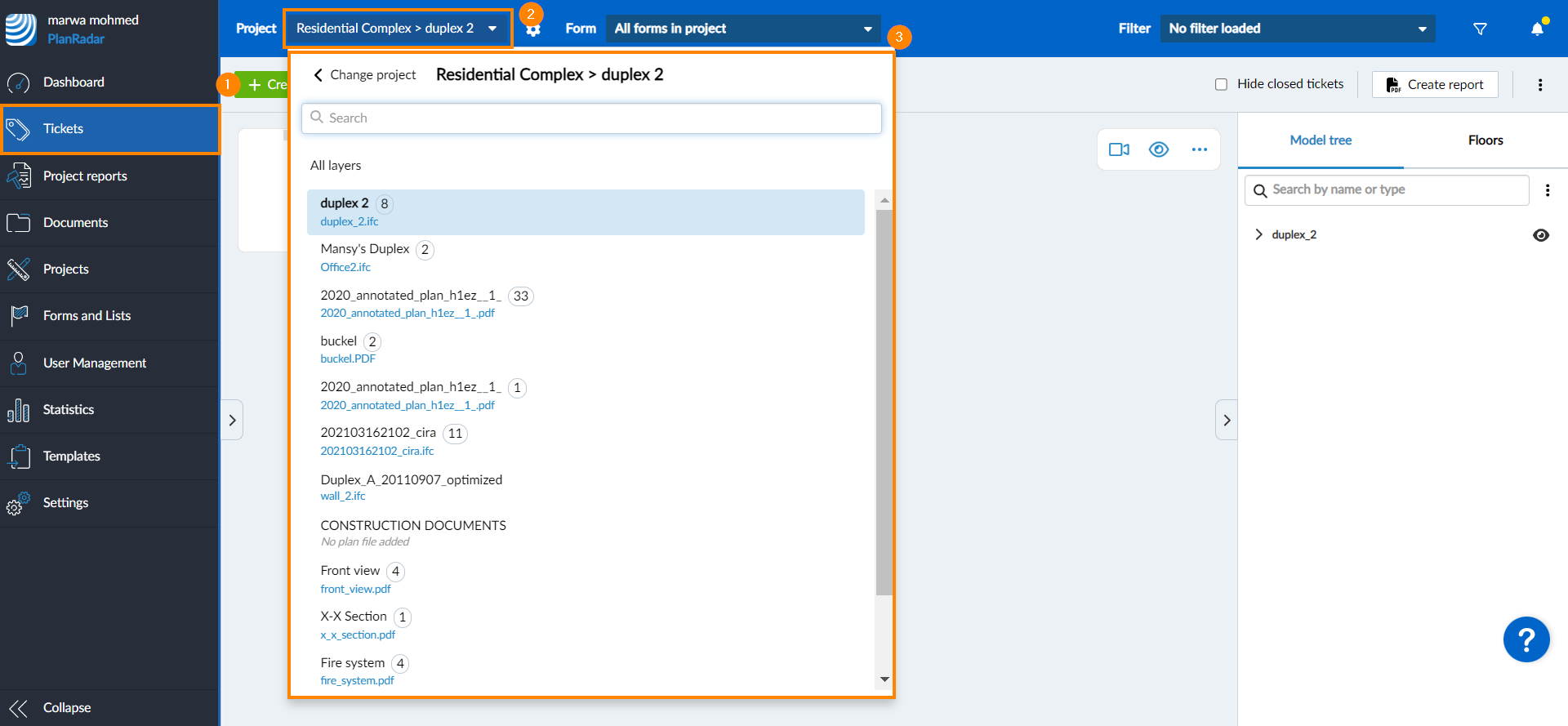

1. Haga clic en Entradas
2. Abra el desplegable del proyecto
3. Seleccione el proyecto y la capa

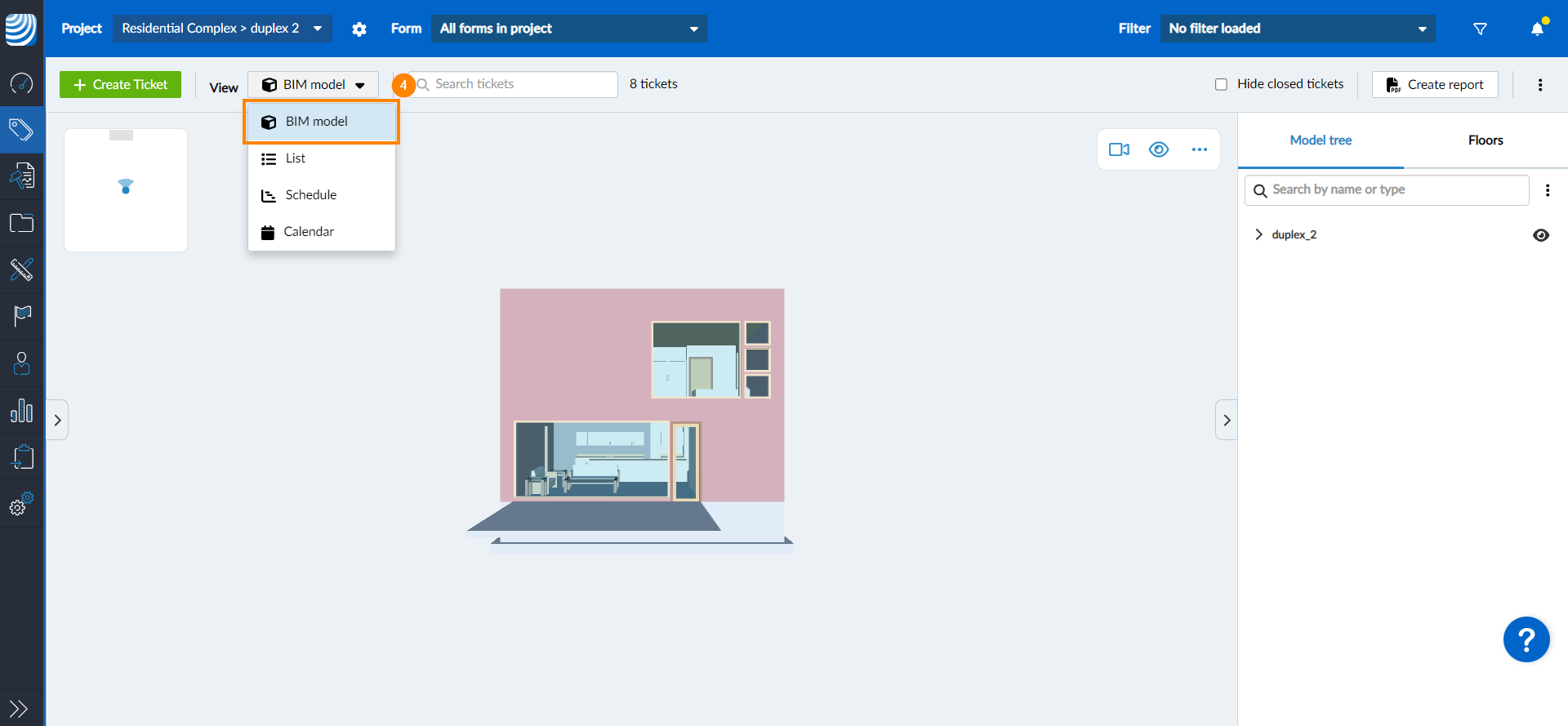

4. Haga clic en Modelo BIM en el desplegable Ver

5. Haga clic en el menú más

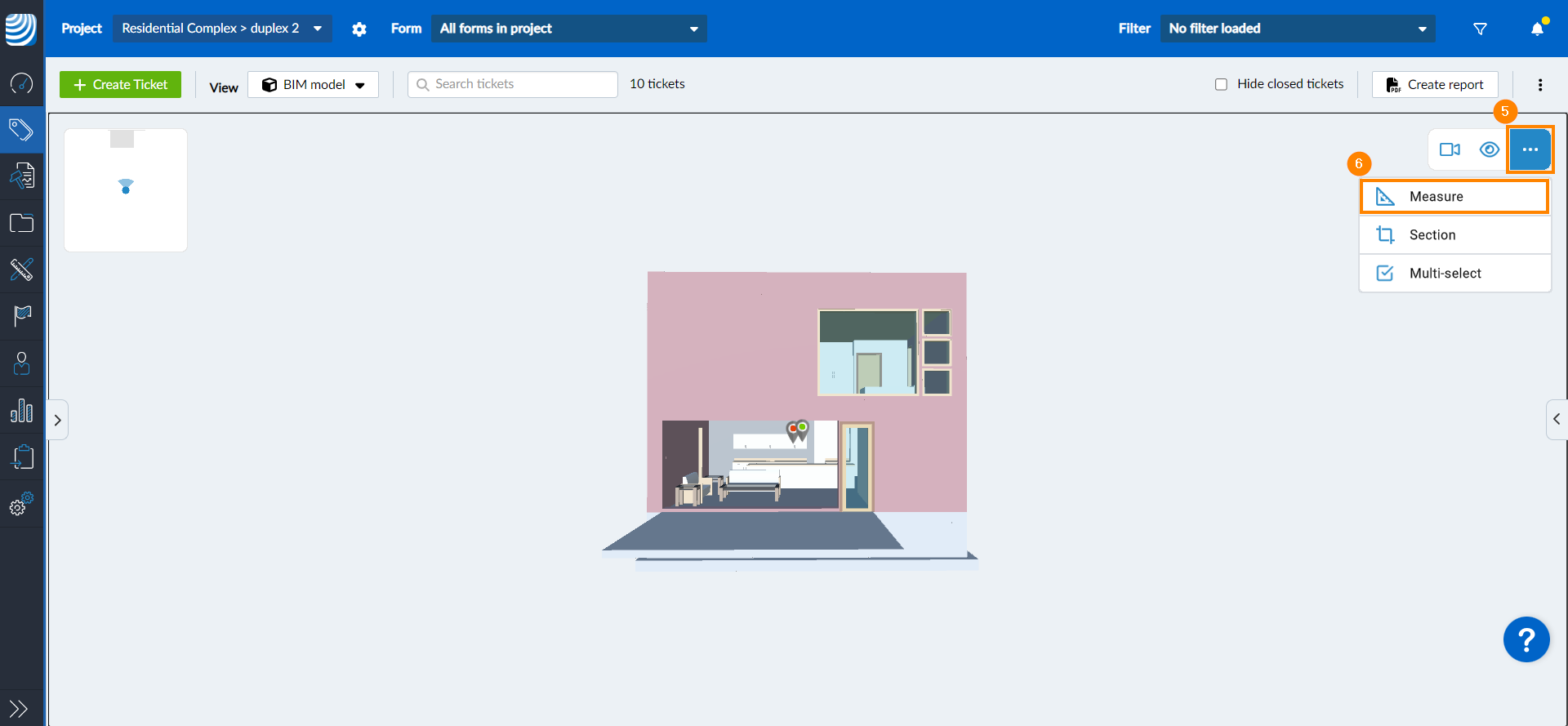

6. Haga clic en Medir

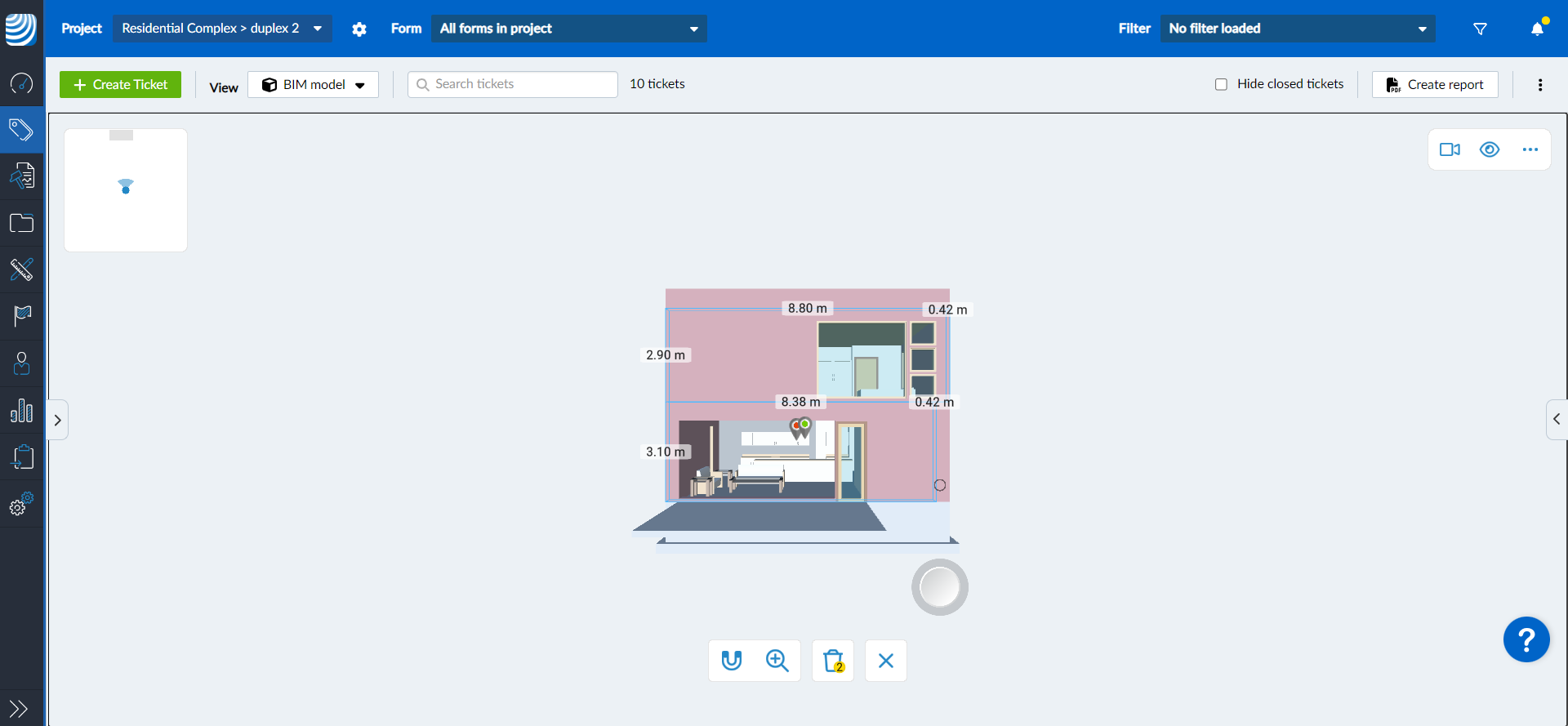

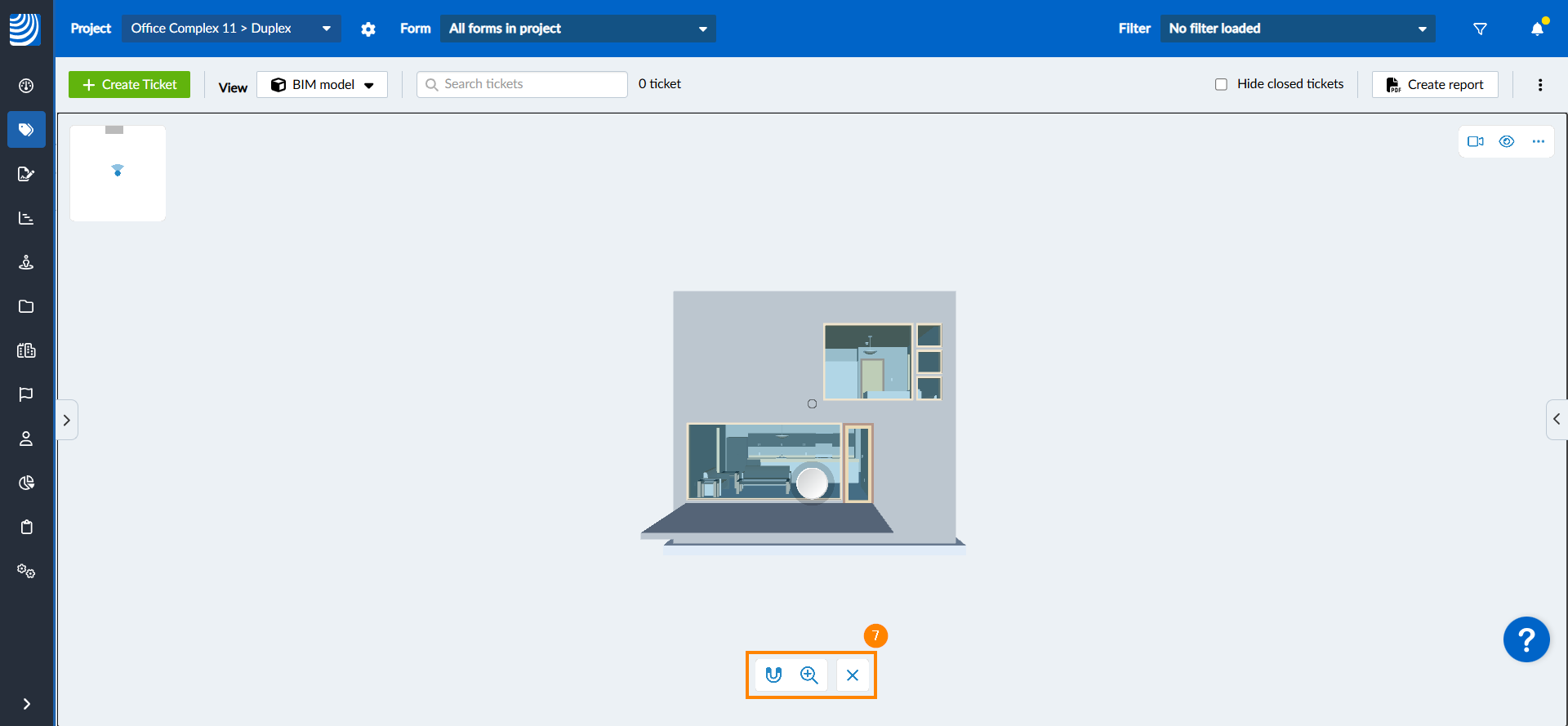

7. El cuadro de diálogo de la herramienta de medición, junto con todas sus opciones, aparece en la parte inferior del visor


Mostrar dimensiones del elemento

La herramienta de medición le permite mostrar rápidamente las dimensiones de los elementos del modelo BIM.

Para mostrar u ocultar las dimensiones de un elemento:

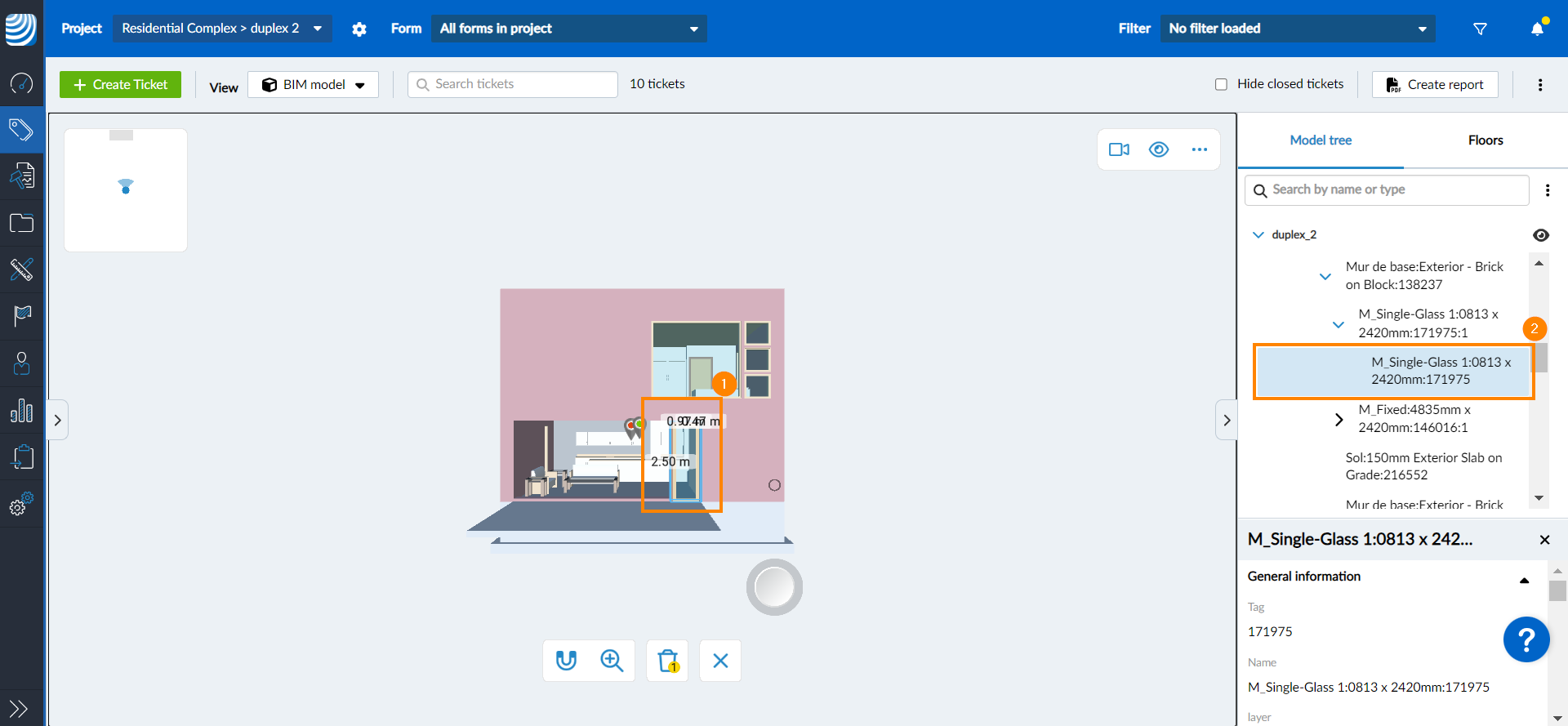

1. Haga clic en el elemento en la vista 3D
2. O haga clic en el elemento en el árbol modelo

3. Las dimensiones del elemento se muestran en el modelo 3D

4. Al volver a pulsar sobre un elemento se ocultan sus dimensiones

Las mediciones se muestran incluso después de cerrar la herramienta de medición hasta que las borre como se explica en Borrar mediciones.

Medir un área determinada

Puede colocar dos o más puntos para medir distancias y áreas. Para ello

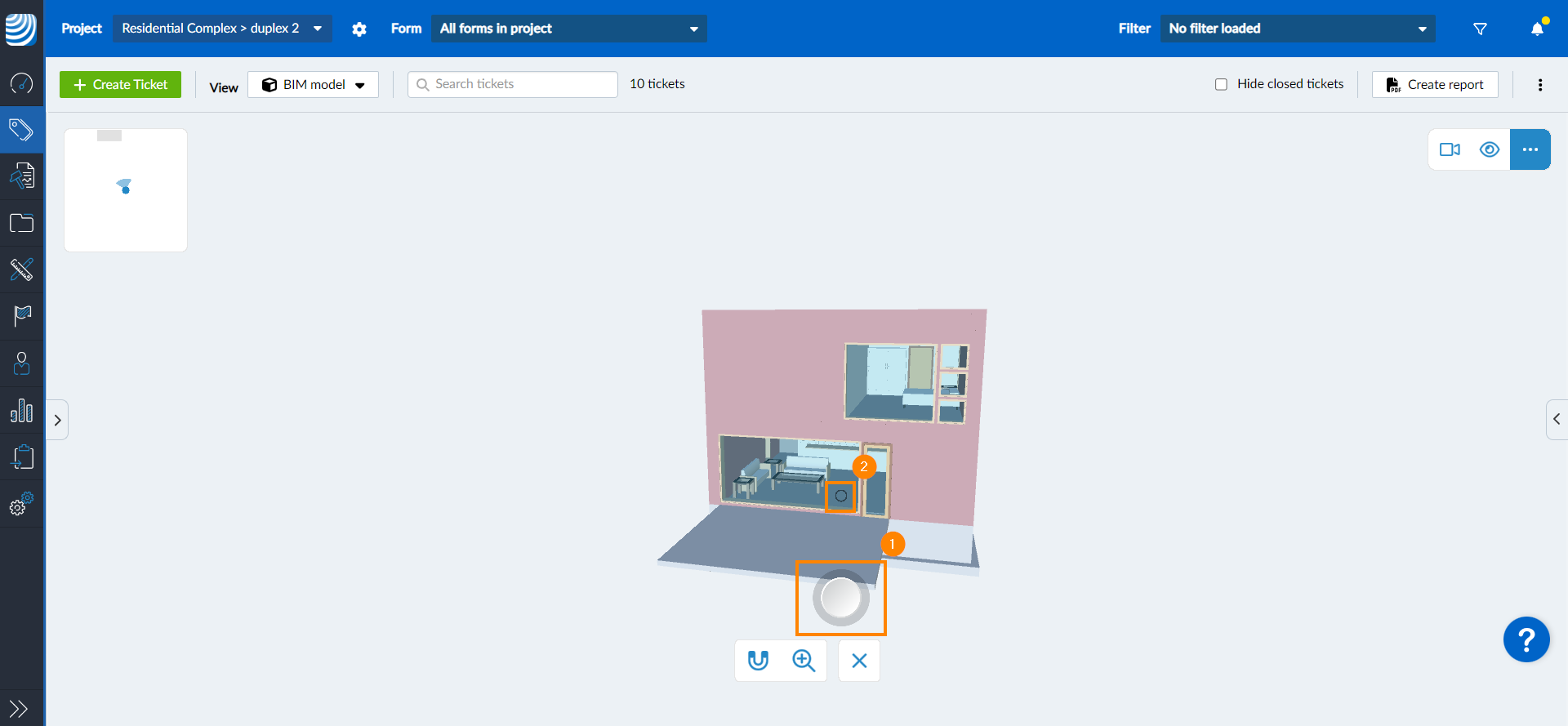

1. Haga clic en el asa de la herramienta de medición y arrástrela
2. Coloque el cabezal de medición en el punto de partida donde desee comenzar a medir

3. Vuelva a hacer clic en el asa de la herramienta de medición y arrástrela para desplazar el cabezal de medición desde el punto inicial hasta otro punto, midiendo la distancia intermedia

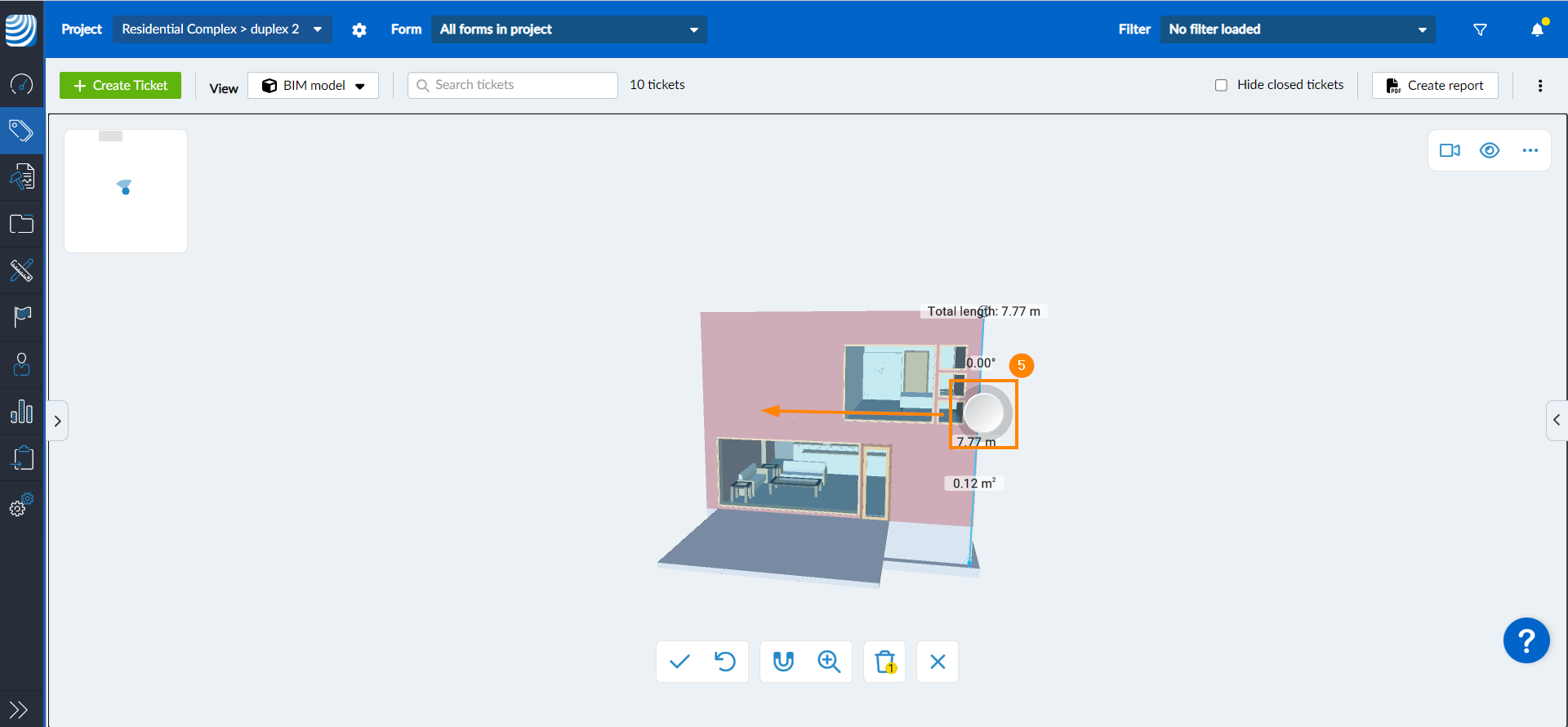

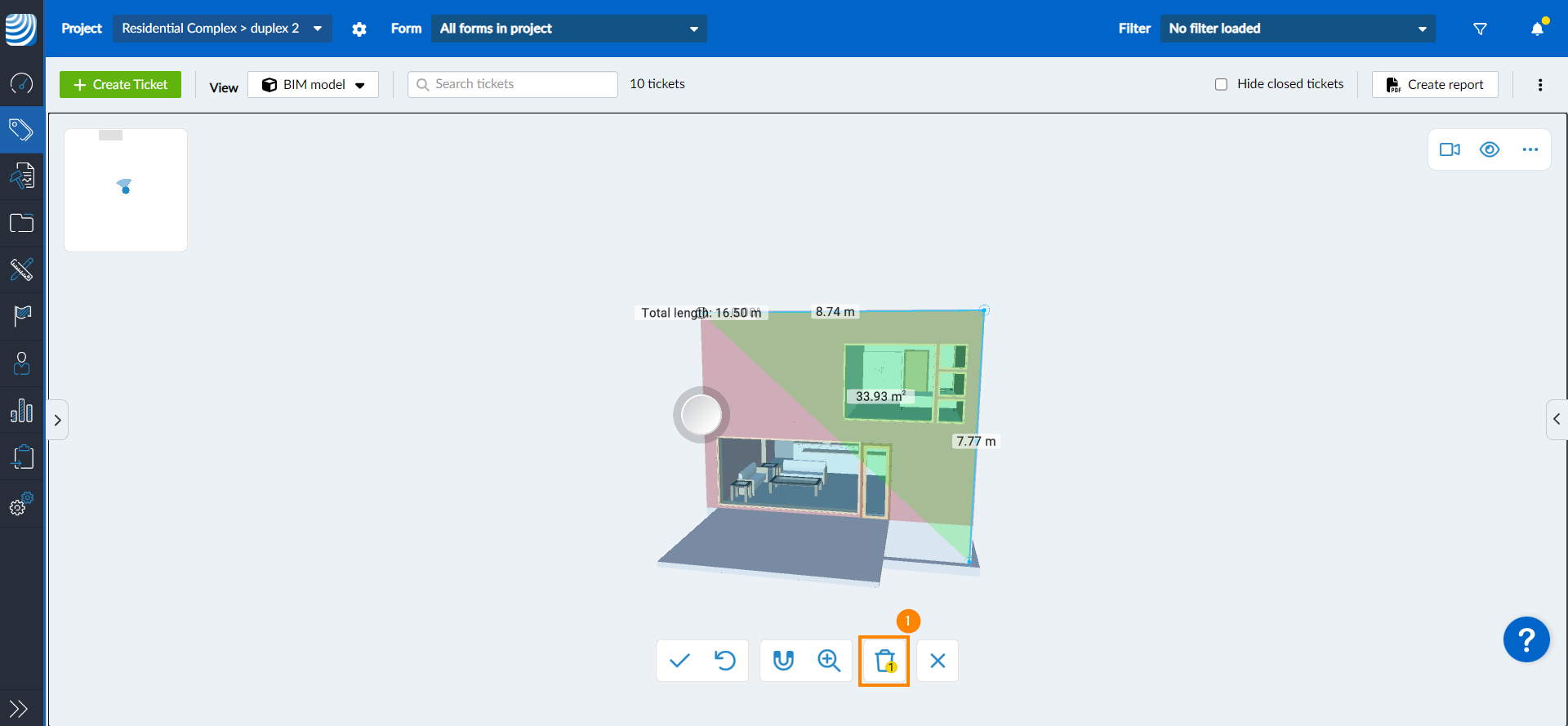

4. Las medidas de la zona seleccionada se muestran en el modelo 3D

5. Opcional: Arrastre el mango de la herramienta de medición para reposicionar el cabezal de medición y medir zonas adicionales

6. Opcional: Haga clic en X para cerrar la herramienta de medición, haciendo desaparecer el mango y el cabezal para una visión más clara de las mediciones


Añadir medidas adicionales

Añadir mediciones adicionales le permite iniciar una nueva medición con su propio punto de partida sin afectar a otras mediciones. Para ello

1. Cuando haya terminado con la medición anterior, haga clic en ✔


2. Haga clic en el asa de la herramienta de medición y arrástrela
3. Posicione el cabezal de medición en el nuevo punto de partida en el que desea comenzar a medir
4. Continúe como se explica más arriba en Mida un área determinada a partir del paso 5

Deshacer la medición

Para deshacer una medición sin necesidad de borrar todas las mediciones:

1. Haga clic en el icono deshacer


Sólo es posible deshacer la medición antes de confirmarla (pulsando el botón ✔).

Utilice imanes

La opción de imanes simplifica la medición al permitir que la herramienta de medición se ajuste a las esquinas y puntos medios de los elementos. Para utilizar los imanes:

1. Continúe mientras mide un área determinada

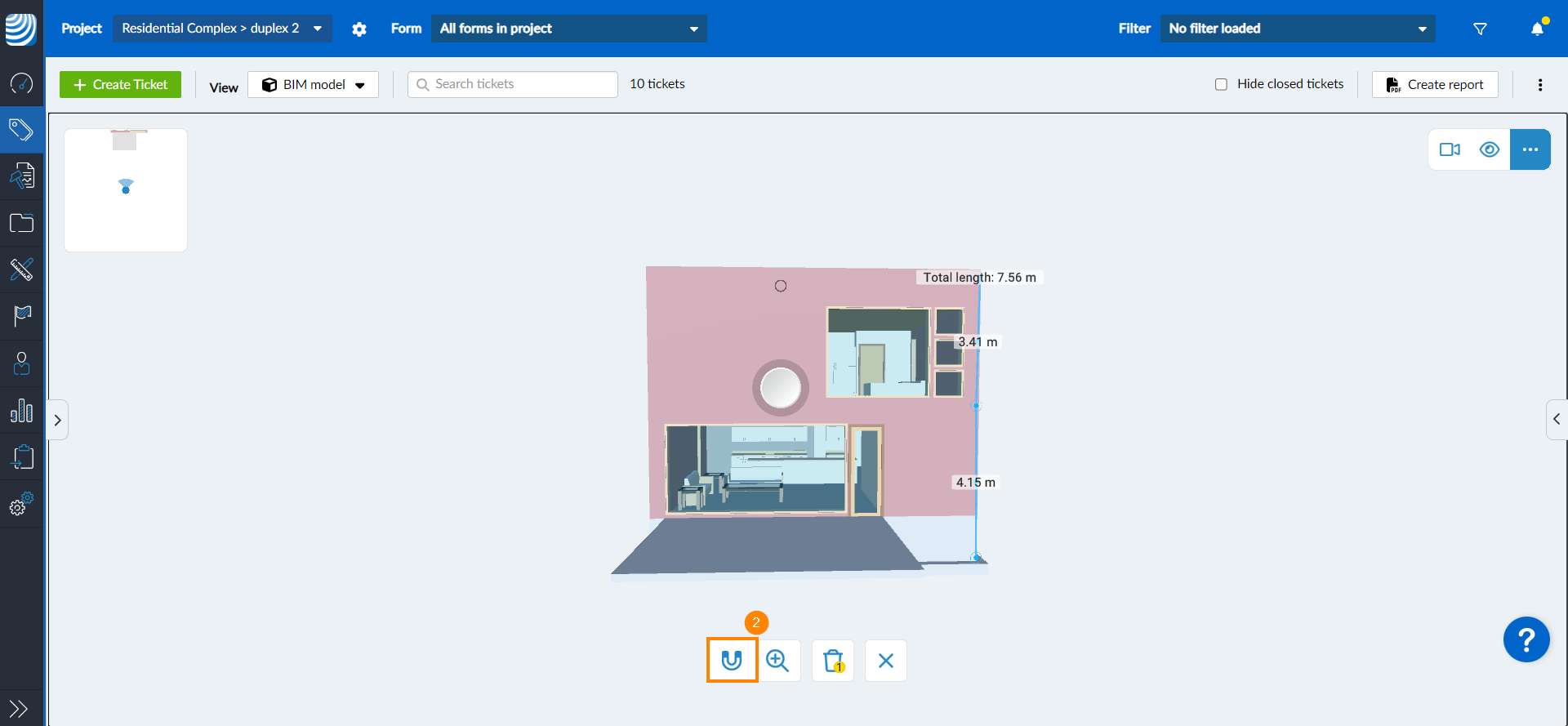

2. Haga clic en el icono del imán

3. Coloque el cabezal de medición en el punto inicial del borde que desea medir

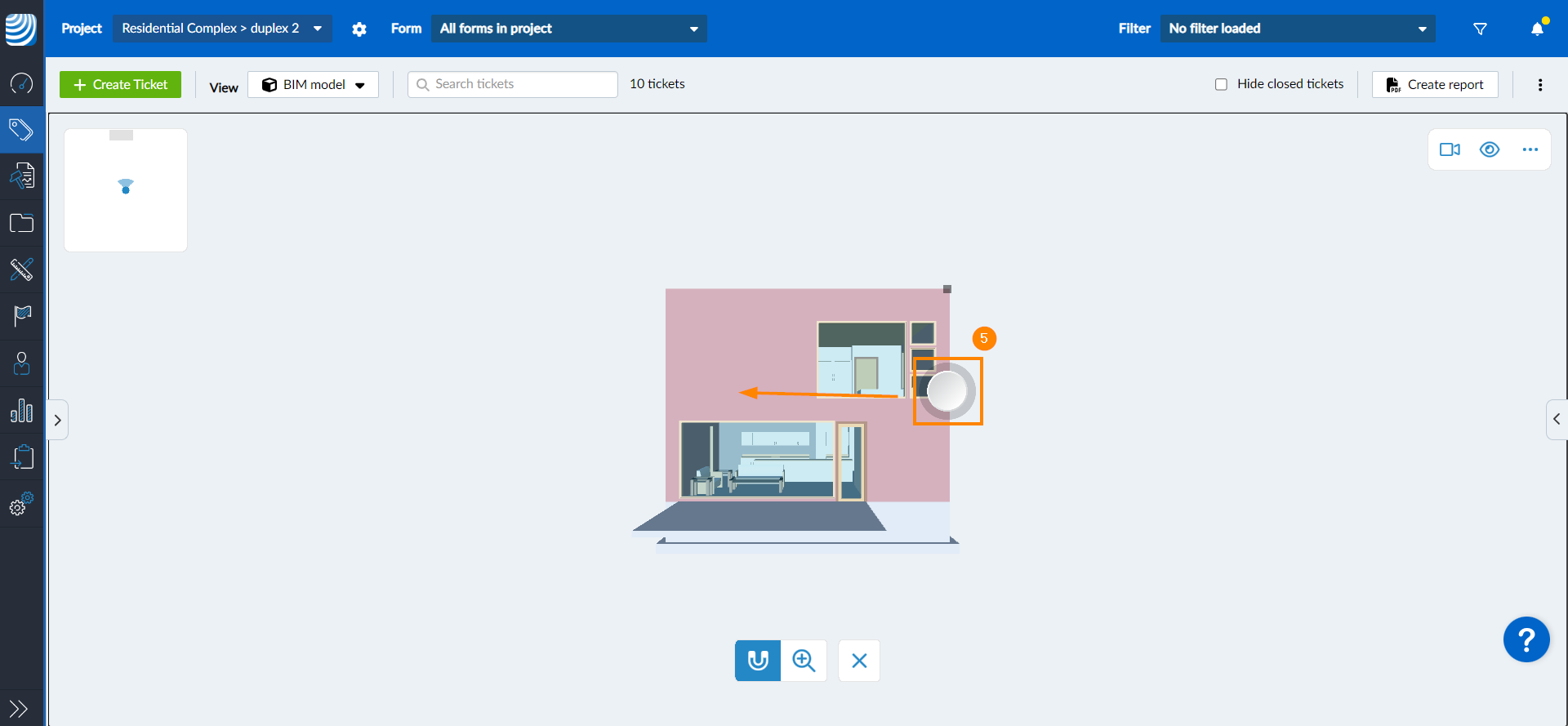

4. Una vez detectada una esquina, el cabezal de medición tendrá forma cuadrada

5. Haga clic en el asa de la herramienta de medición y arrástrela para desplazar el cabezal de medición desde el punto inicial a otro punto

6. Una vez que alcance una esquina o un punto medio, el cabezal de medición se adherirá a él hasta que siga avanzando.

Utilice la lupa

La opción de la lupa amplía el área alrededor del cabezal de medición, lo que le permite colocar la línea de medición con precisión donde sea necesario. Para activar la lupa:

1. Continúe mientras mide un área determinada
2. Haga clic en la lupa icono

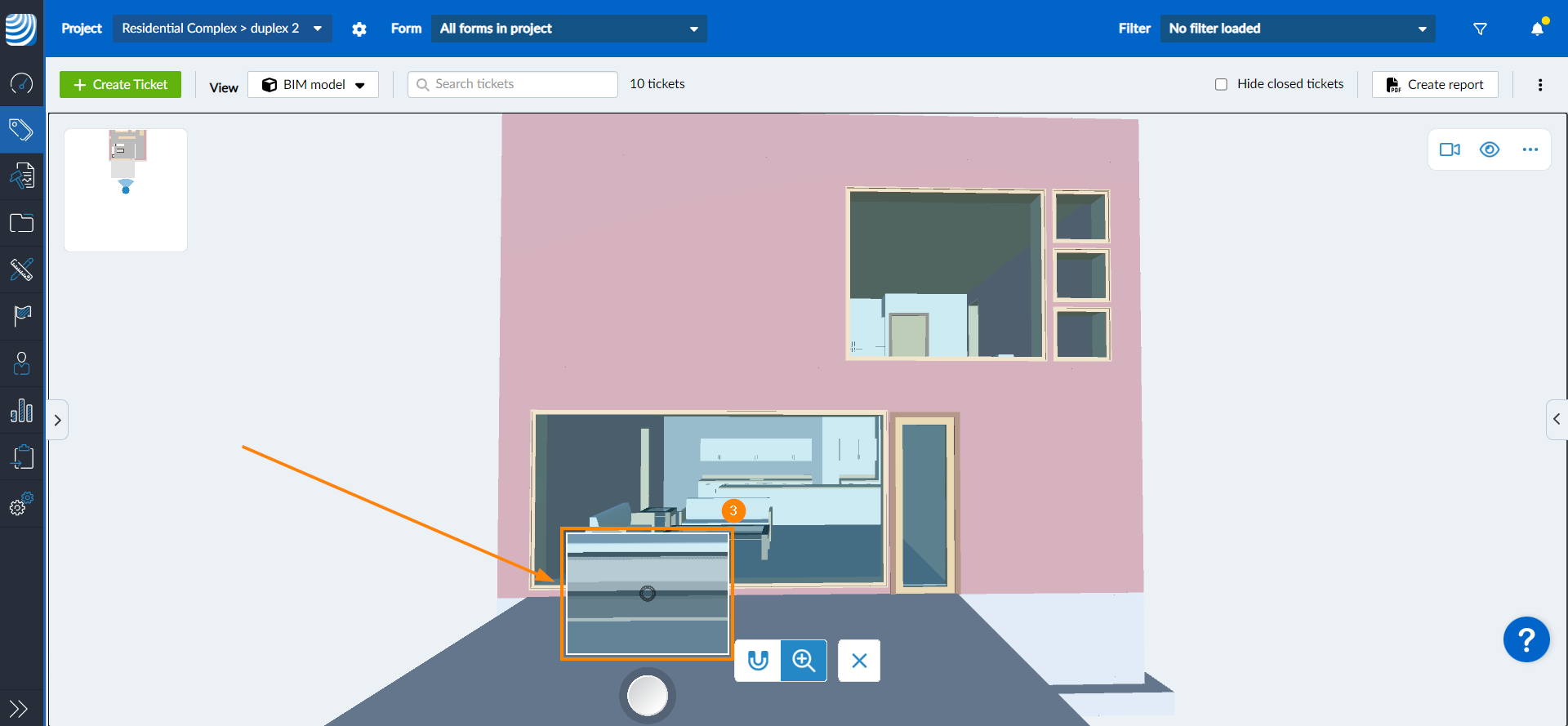

3. El área alrededor de su cabezal de medición se mostrará en una vista ampliada


Medidas claras

Para borrar todas las mediciones:

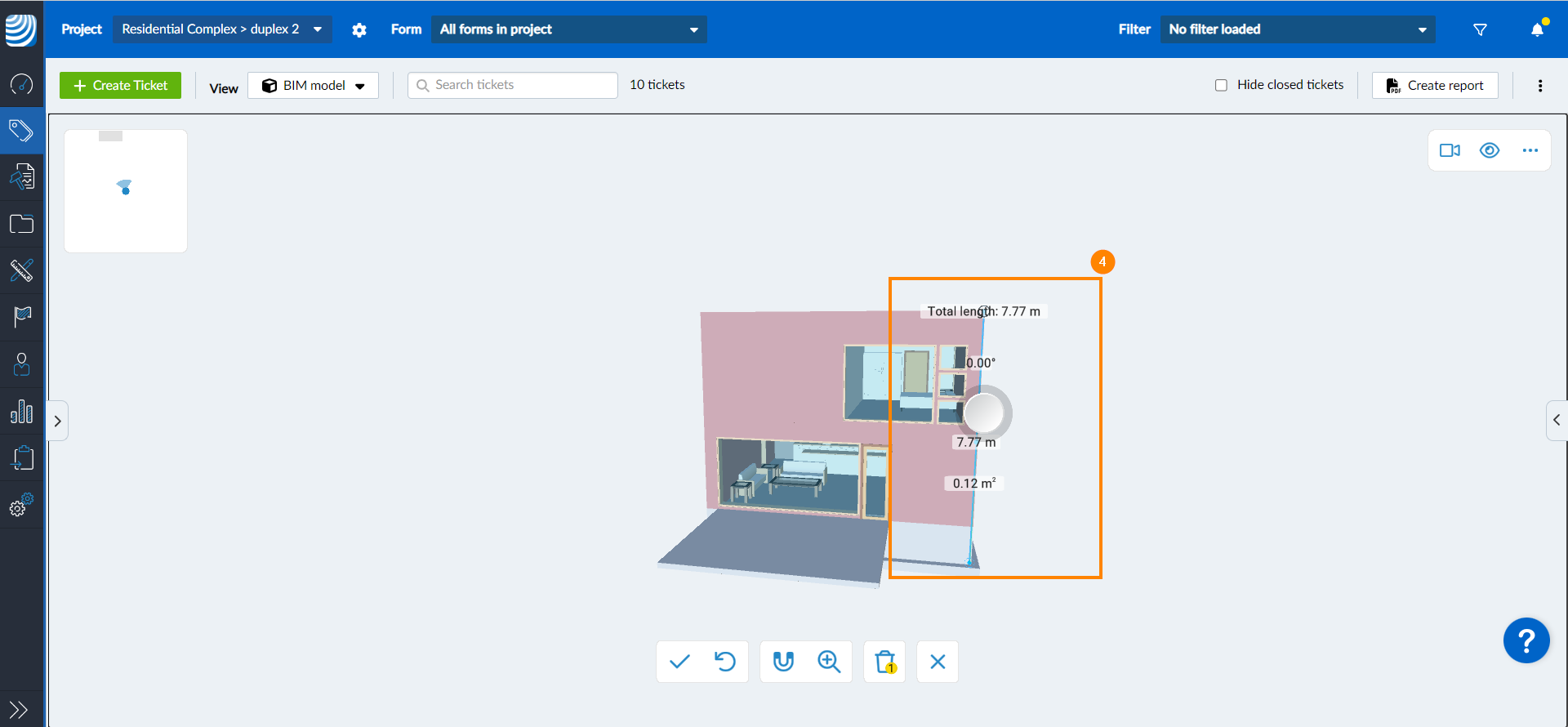

1. Haga clic en el icono borrar (indica cuántas mediciones existen que se borrarán)


Sólo podrá borrar mediciones cuando tenga abierta la herramienta de medición.
