Crear y gestionar las marcas del plan

Visión general

Las marcas de los planos le permiten resaltar, anotar y comunicar información de forma visual directamente en los planos de su proyecto, ya sea para colaborar o como referencia personal.

• Las marcas públicas son visibles para todos los usuarios con acceso al plano.
• Las marcas privadas sólo son visibles para el creador.
• Las medidas (Distancia, Recorrido y Área) funcionan como las marcas y calculan la distancia o el área.

Acceso y permisos

Cómo acceder

Puede acceder a las marcas del plan, crearlas y gestionarlas en dos lugares:

• Tickets Vista en planta - disponible tanto en la aplicación web como en la aplicación móvil

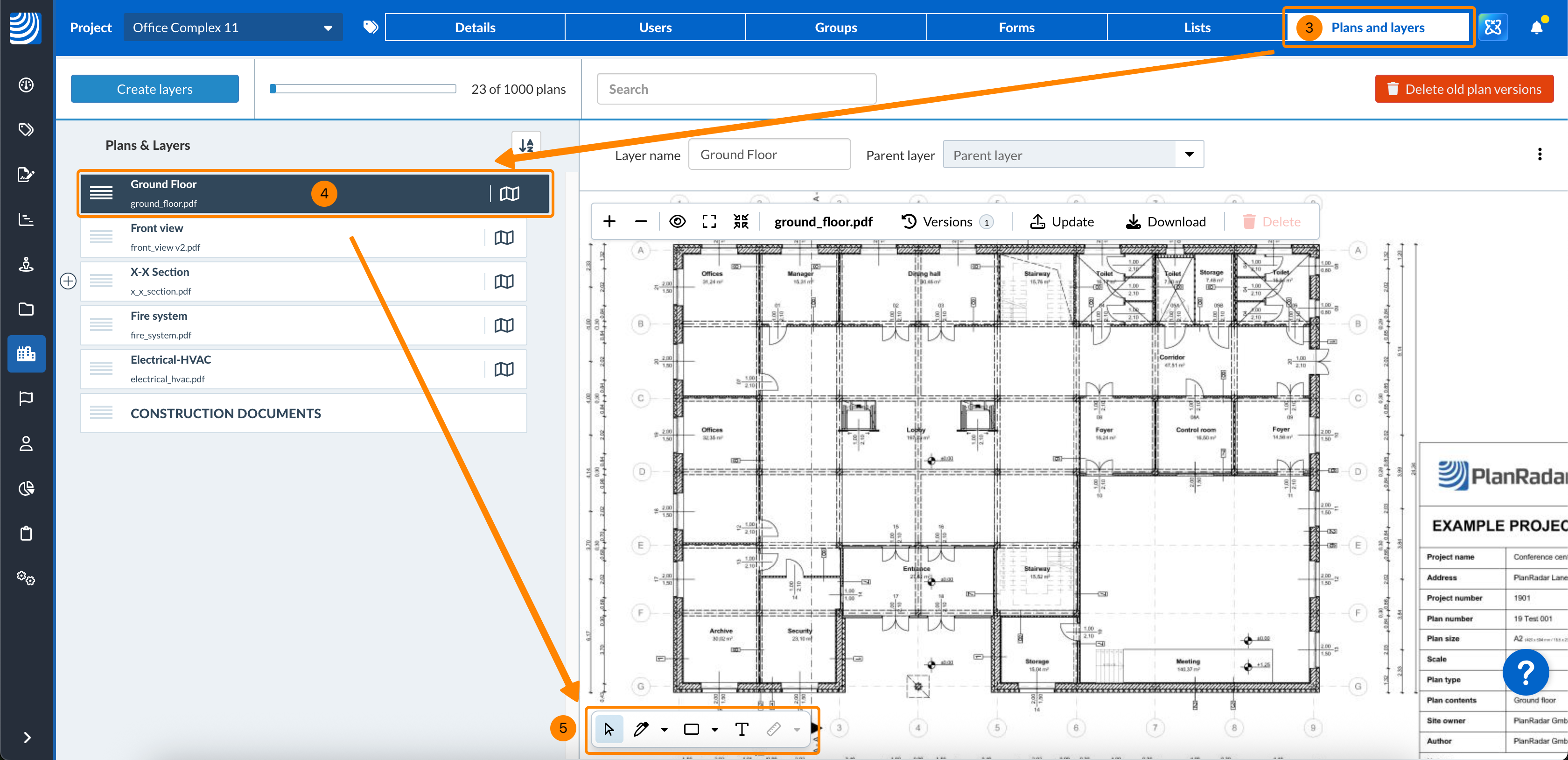

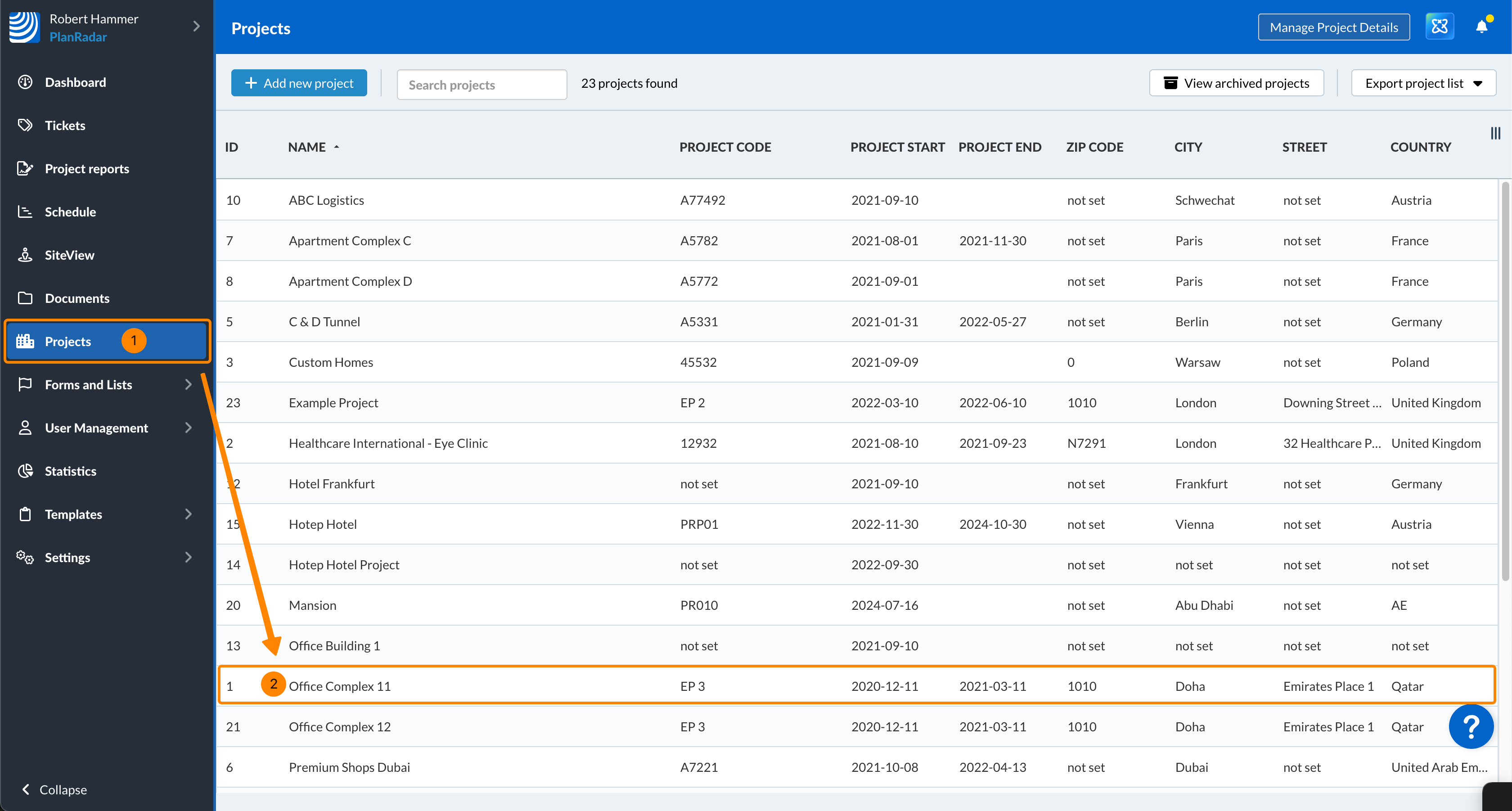

• Proyectos > Planos y capas - disponible sólo en la Webapp

Las marcas creadas en una vista son visibles automáticamente en la otra.

Dado que el proceso es el mismo en ambas vistas, este artículo utiliza la vista en planta Tickets como ejemplo.

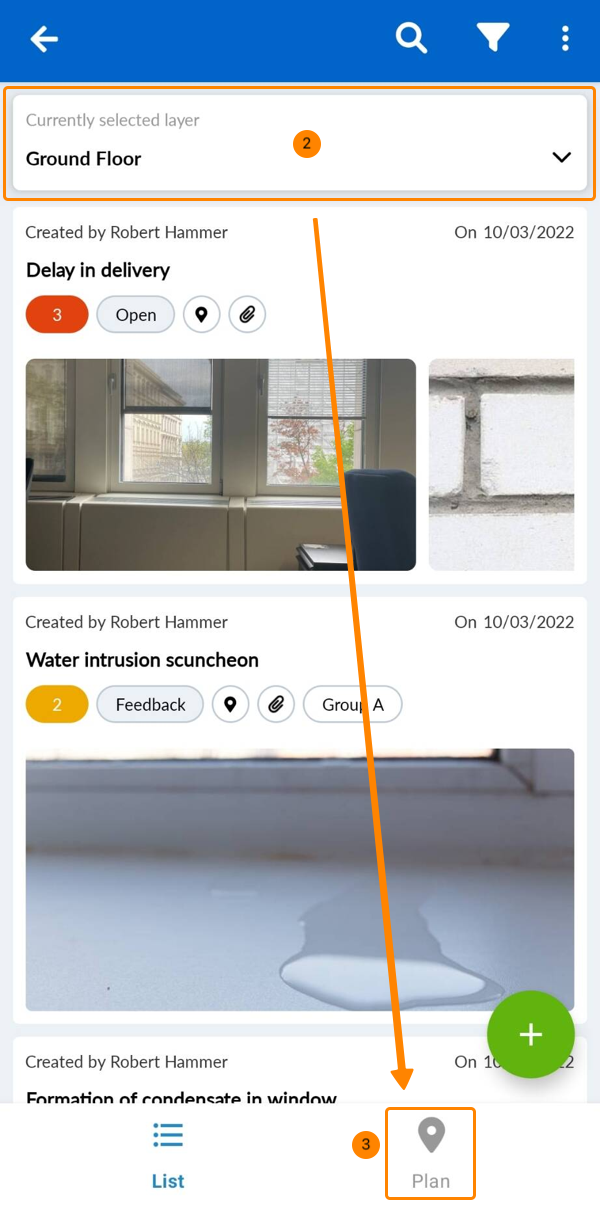

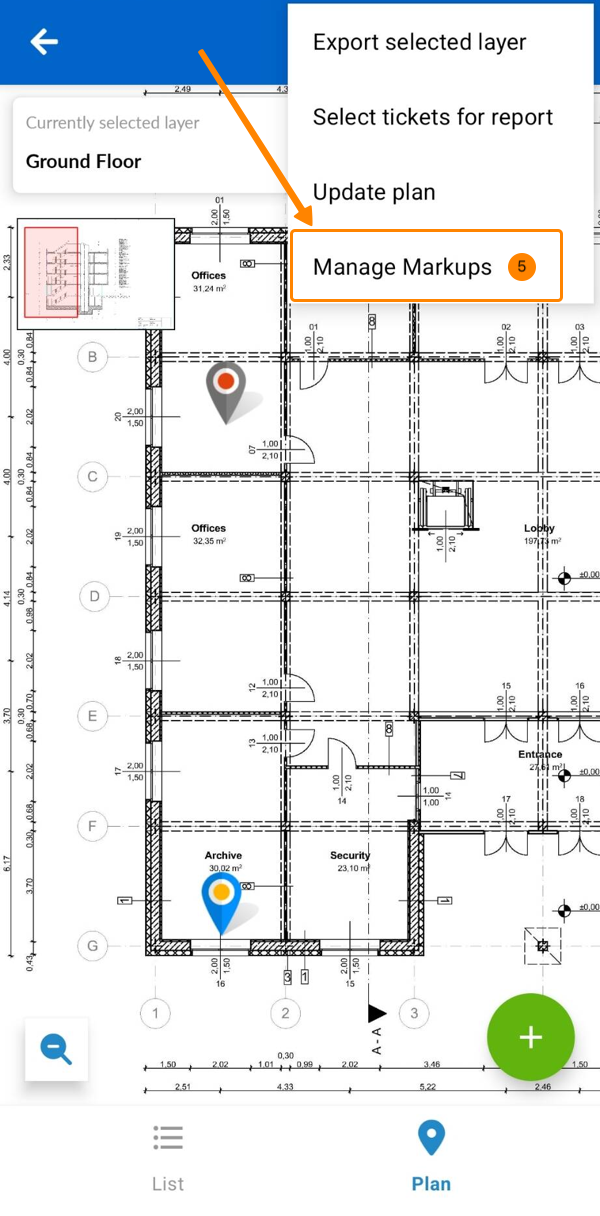

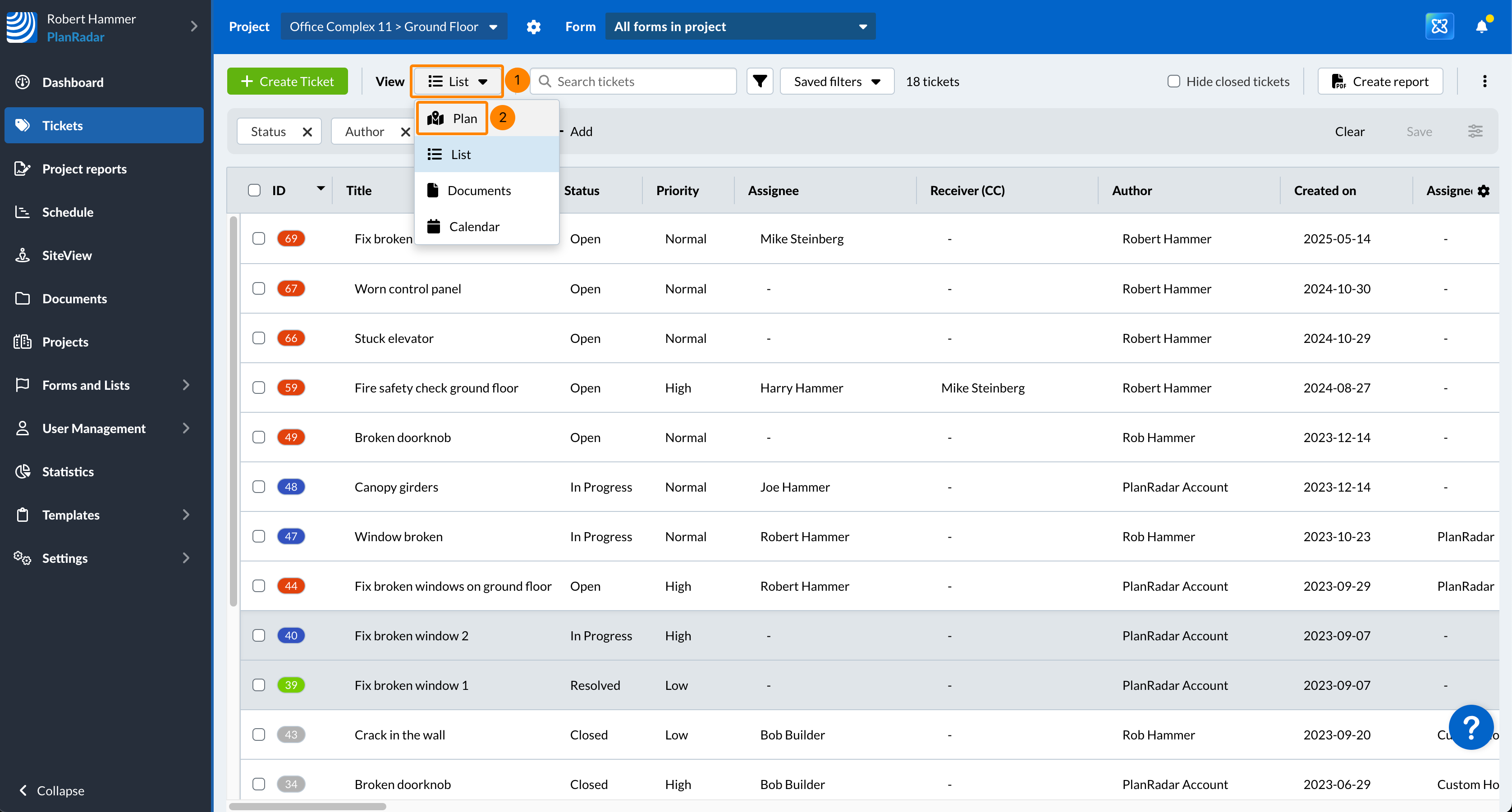

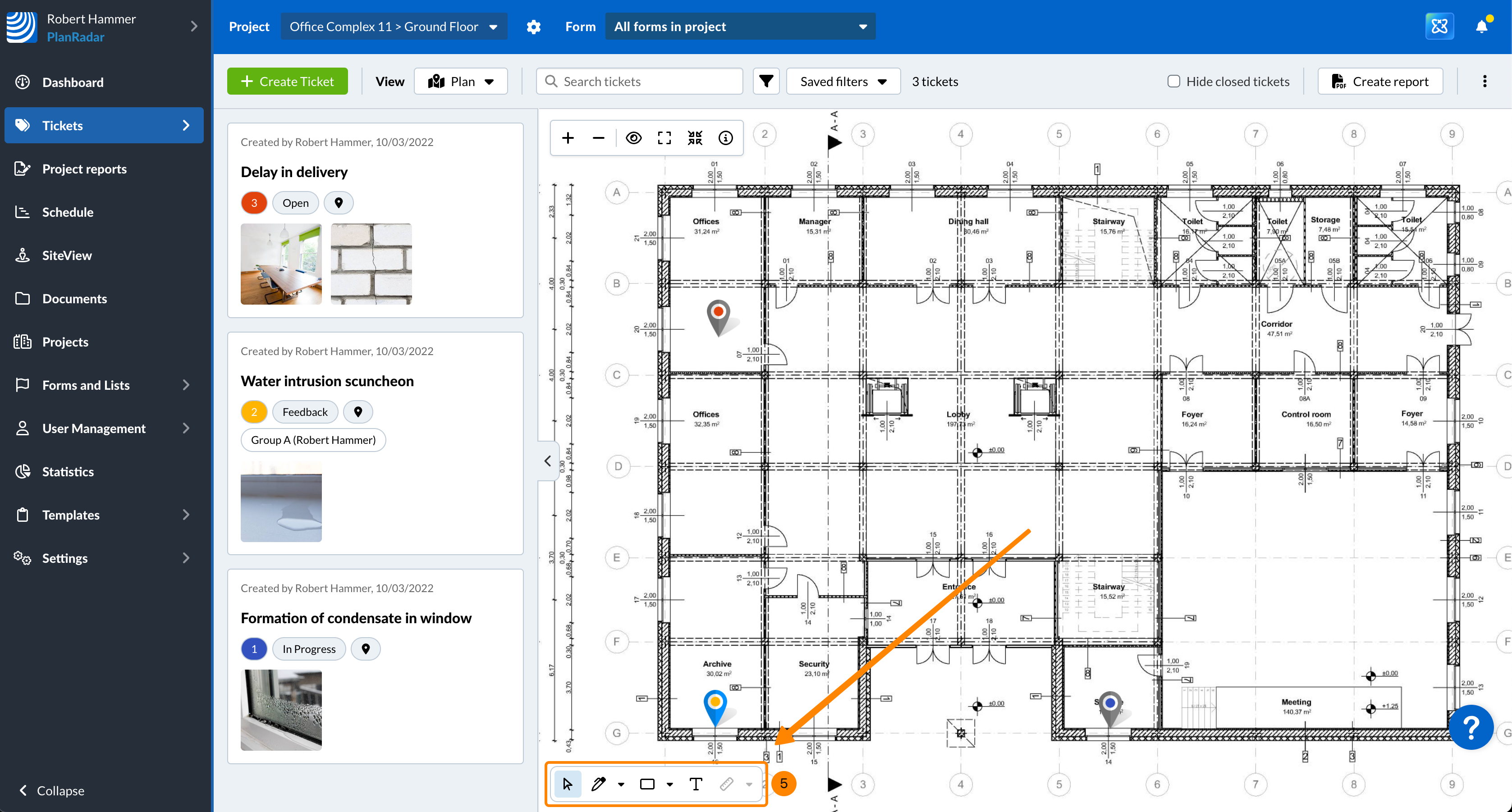

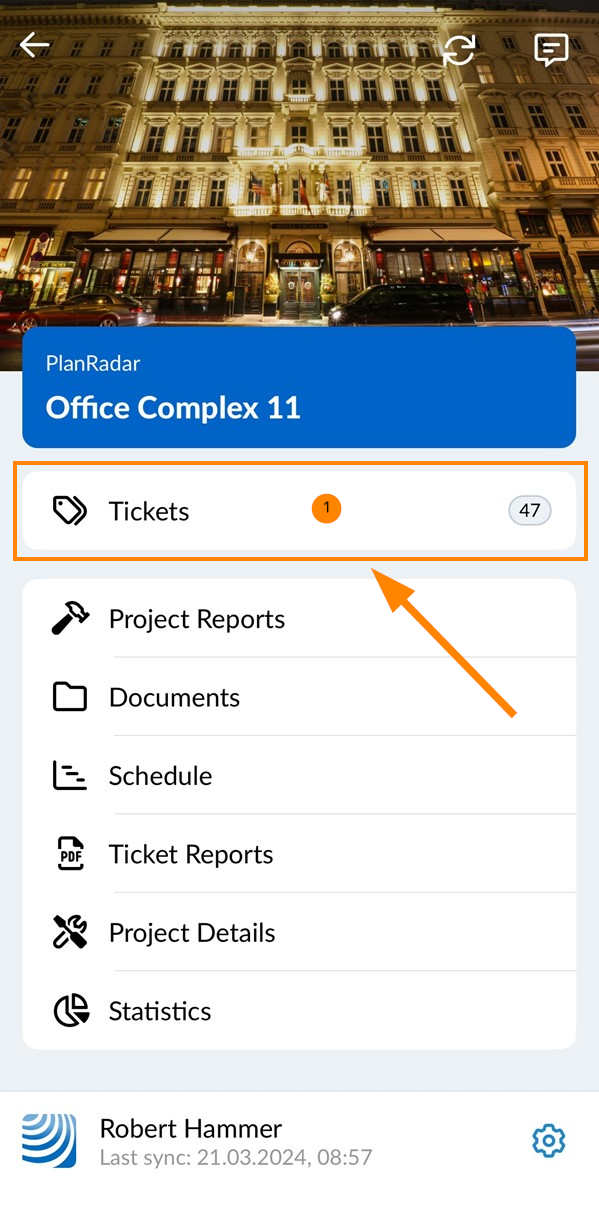

Para acceder a la vista en planta Tickets:

• Webapp

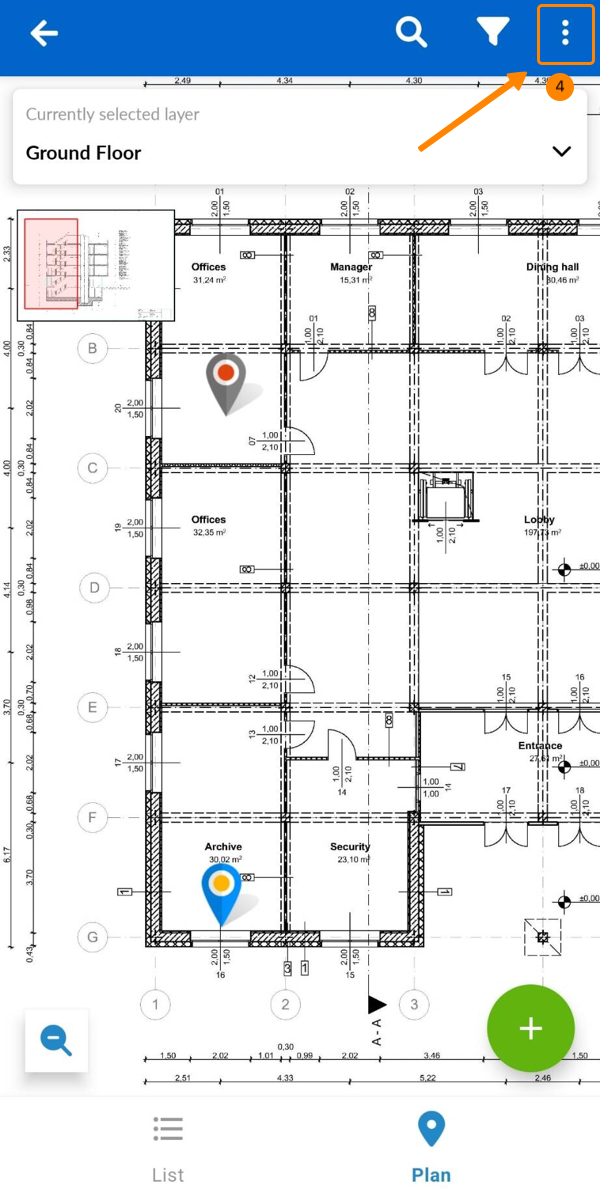

• Móvil

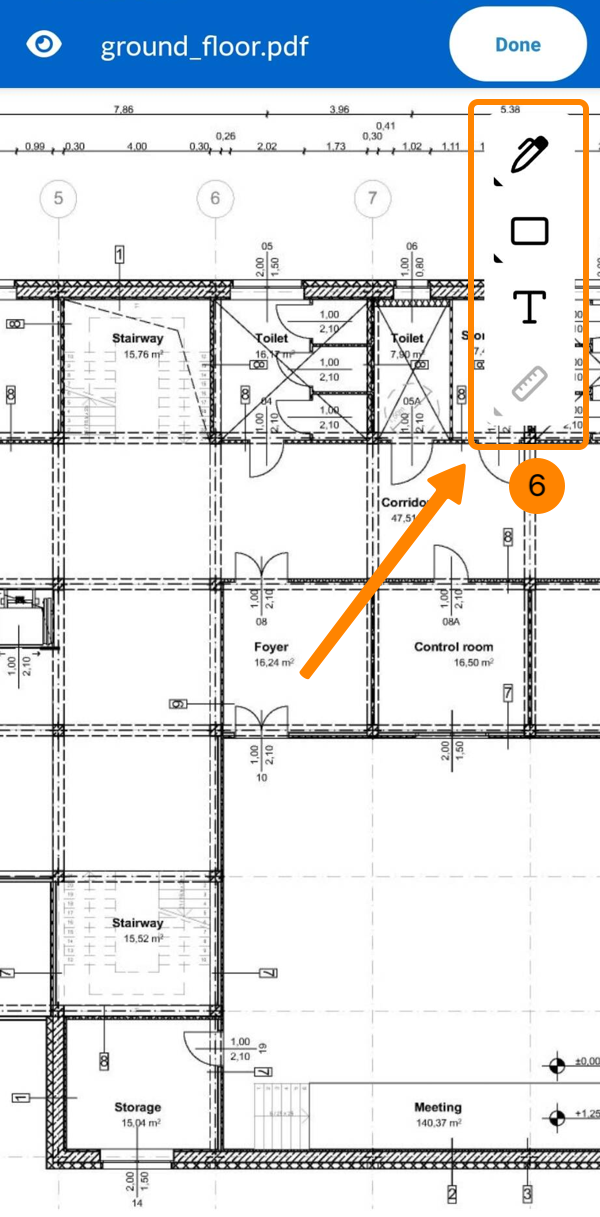

Herramientas de marcado (por tipo)

Existen diferentes herramientas de marcado que se agrupan en los siguientes menús por tipos de marcado:

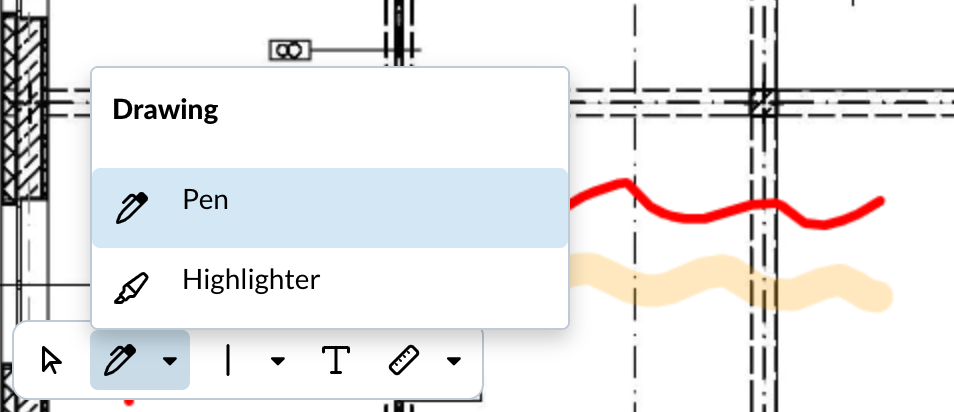

Dibujo

Los dibujos a mano alzada incluyen las herramientas de marcado Pen y Highlighter. Funcionan igual, siendo el resaltador más grueso y transparente por defecto.

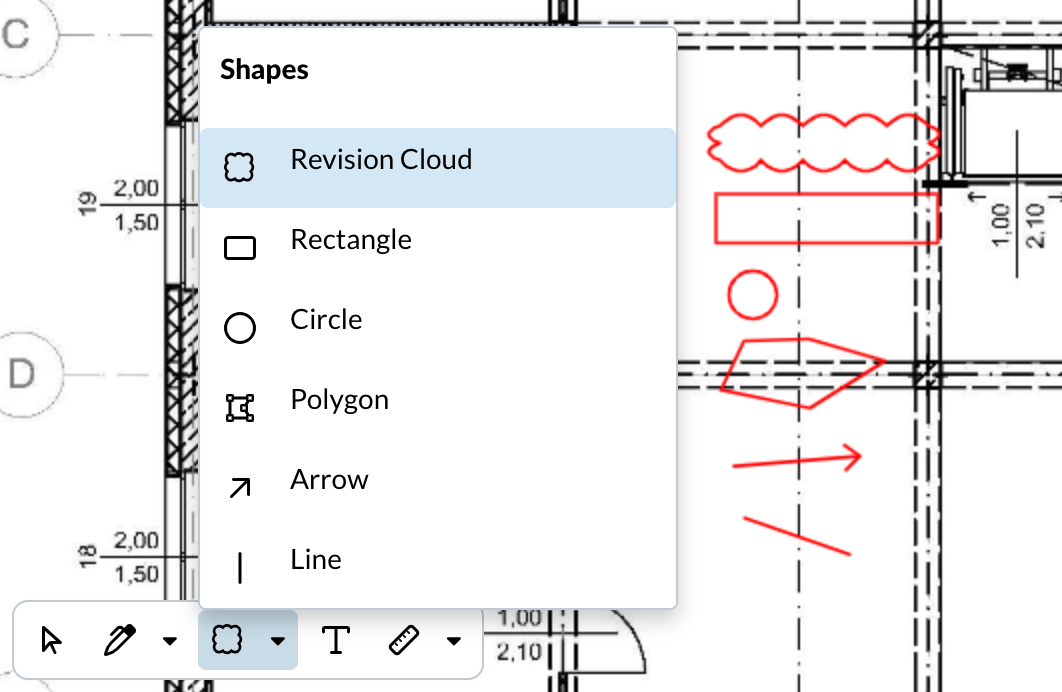

Formas

Las formas incluyen las herramientas de marcado Nube de revisión, Rectángulo, Círculo, Polígono, Flecha y Línea .

Texto

La herramienta de marcado Text le permite añadir notas escritas directamente en el plano.

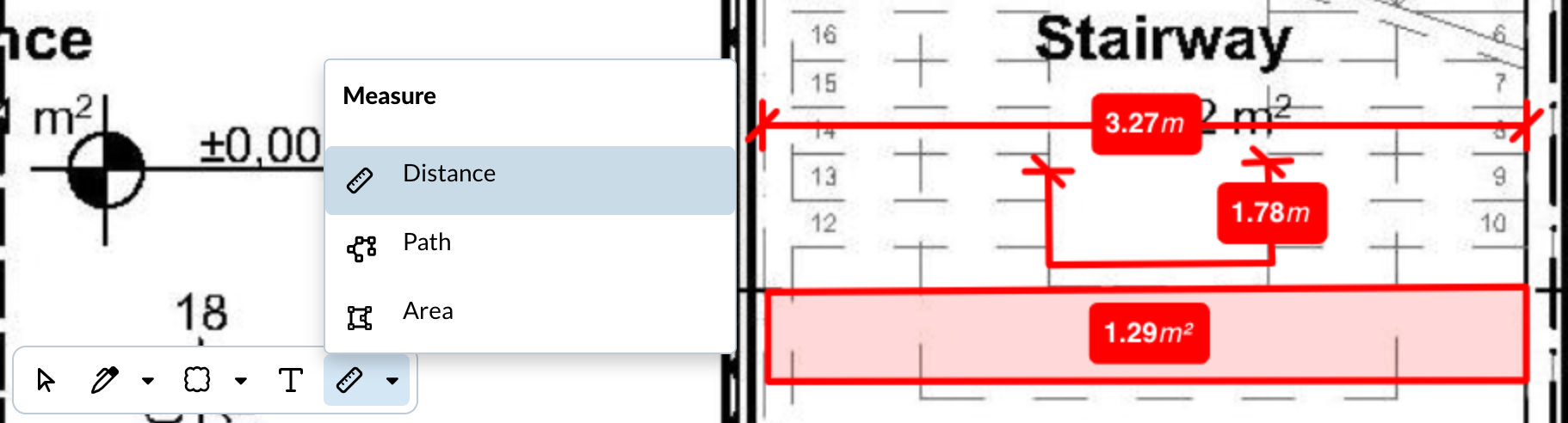

Medidas

Las mediciones incluyen las herramientas de marcado Distancia, Trayectoria y Área.

• La distancia mide la distancia en línea recta entre dos puntos en metros.
• La trayectoria mide la longitud total entre varios puntos en metros.
• El área mide la superficie cerrada en metros cuadrados.

Las mediciones sólo están disponibles después de que Calibre la báscula para un plano.

Crear marcas

Crear un marcado

Cuando crea una nueva marca de revisión, ésta hereda automáticamente los ajustes de formato de la última marca de revisión de la misma herramienta de marcado. Esto le permite añadir rápidamente varias marcas de revisión con un estilo coherente.

Todas las nuevas marcas son privadas por defecto.

Las marcas se guardan en una versión del plan. Cuando se carga una nueva versión del plan, las marcas realizadas en la versión anterior dejan de ser visibles. Consulte también Actualizar planes.

Para crear un marcado:

1. Seleccione una herramienta de marcado en la barra de herramientas.
2. Coloque o dibuje el marcado en el plano.
3. Una vez colocada la marca, se guarda automáticamente y se visualiza en modo de edición.

A continuación, puede Editar un marcado para hacerlo público, por ejemplo, o Personalizar la apariencia de un marcado como se describe a continuación.

Colocar o dibujar una marca

Los pasos para colocar o dibujar una marca varían ligeramente en función de la herramienta de marcado:

Bolígrafo y rotulador fluorescente:

• Pulse y mantenga pulsado para empezar a dibujar.
• Soltar para terminar.

Campos de texto, Formas (excepto Polígono) y Medidas de distancia:

• Pulse y mantenga pulsado para colocar el primer punto o esquina.
• Suelte para colocar el segundo punto o esquina.
• Para campos de texto: Escriba el texto y haga clic/toque fuera del campo de texto.

Formas poligonales y medidas de área:

• Pulse/toque para colocar cada punto.
• Vuelva a pulsar el punto inicial para cerrar la forma.

Mediciones de trayectoria:

• Pulse/toque para colocar cada punto.
• Haga doble clic/toque el último punto o pulse Intro para terminar.

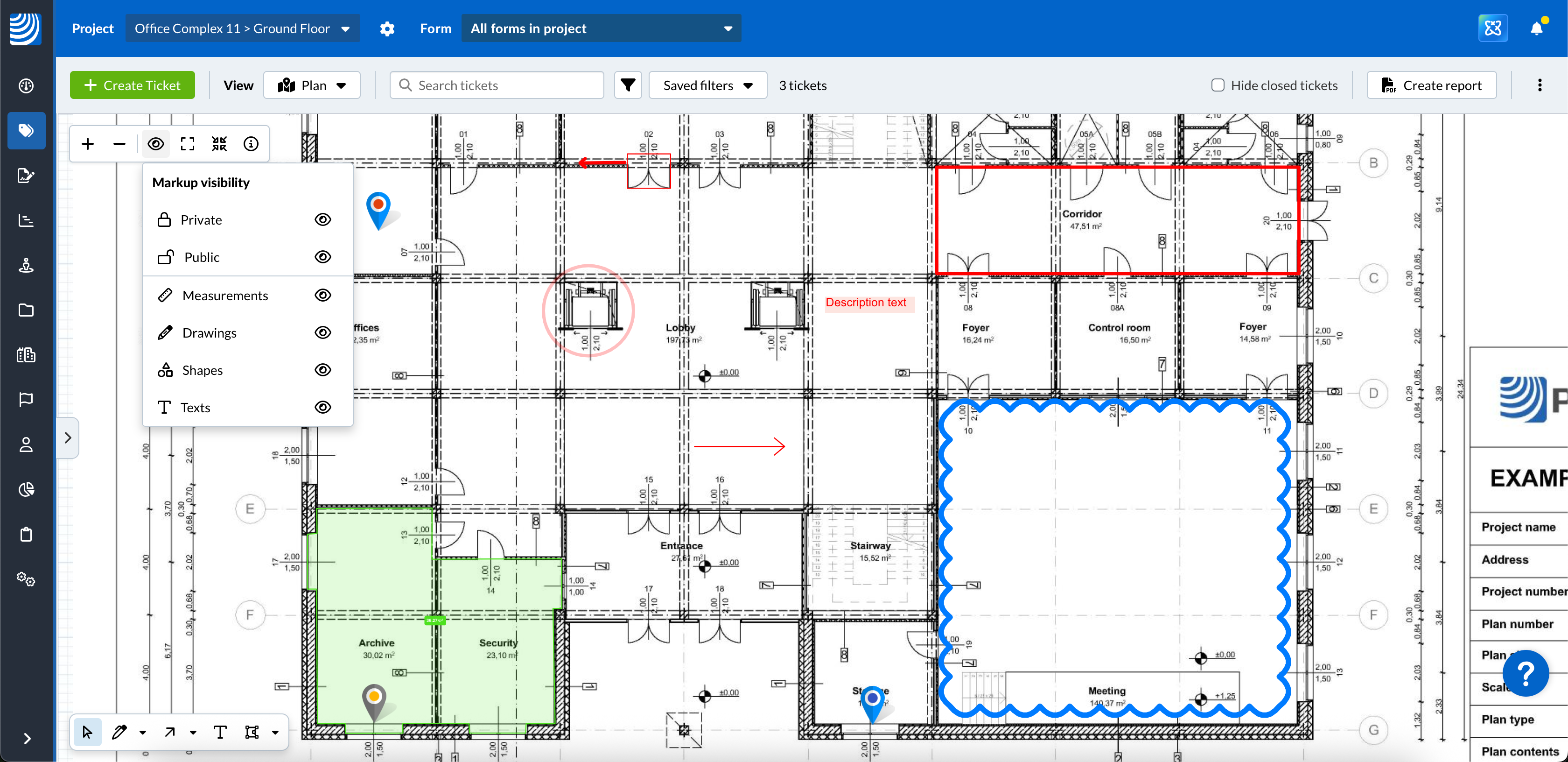

Mostrar/Ocultar marcas en el plano

Por defecto, verá todas las marcas que haya creado o que sean públicas:

Puede mostrar/ocultar las marcas de:

• Visibilidad del marcado:
  • Privado
  • Público
• Tipo de marcado:
  • Medidas
  • Dibujos
  • Formas
  • Textos

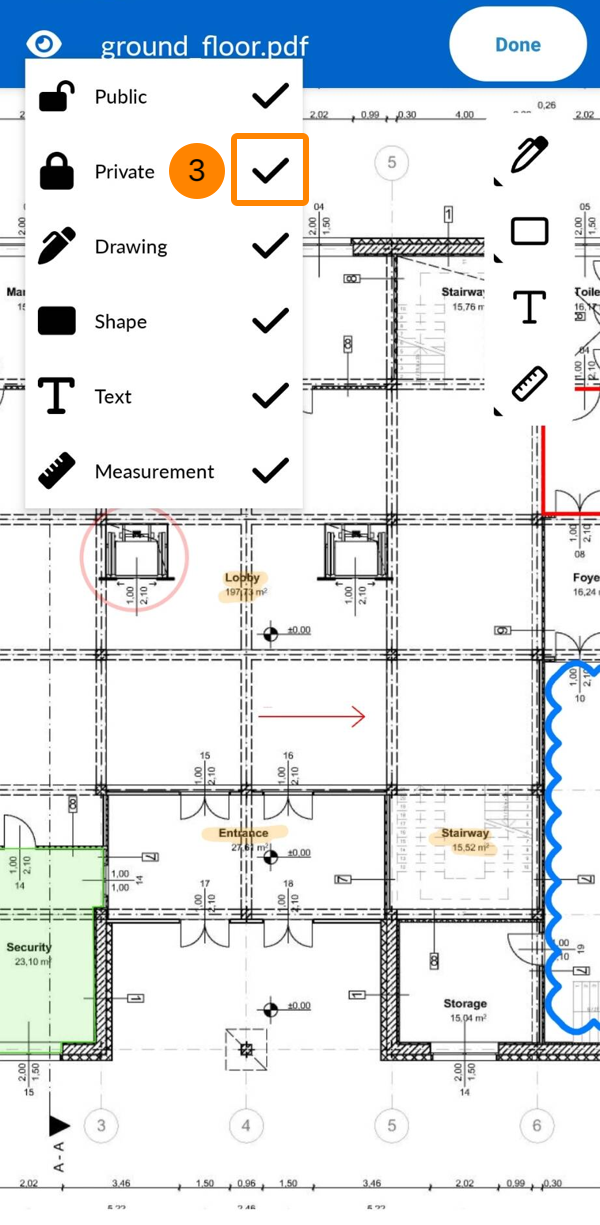

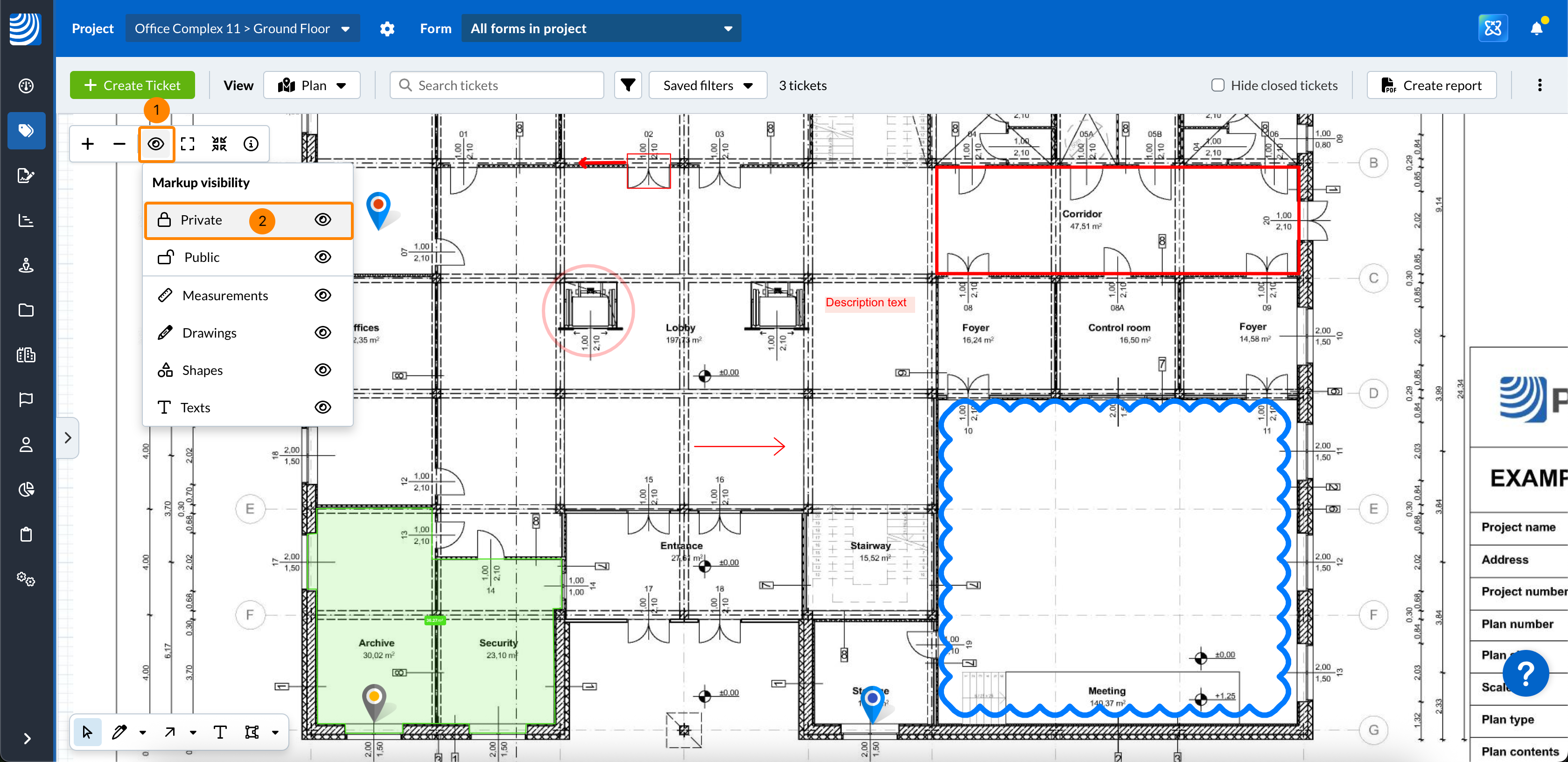

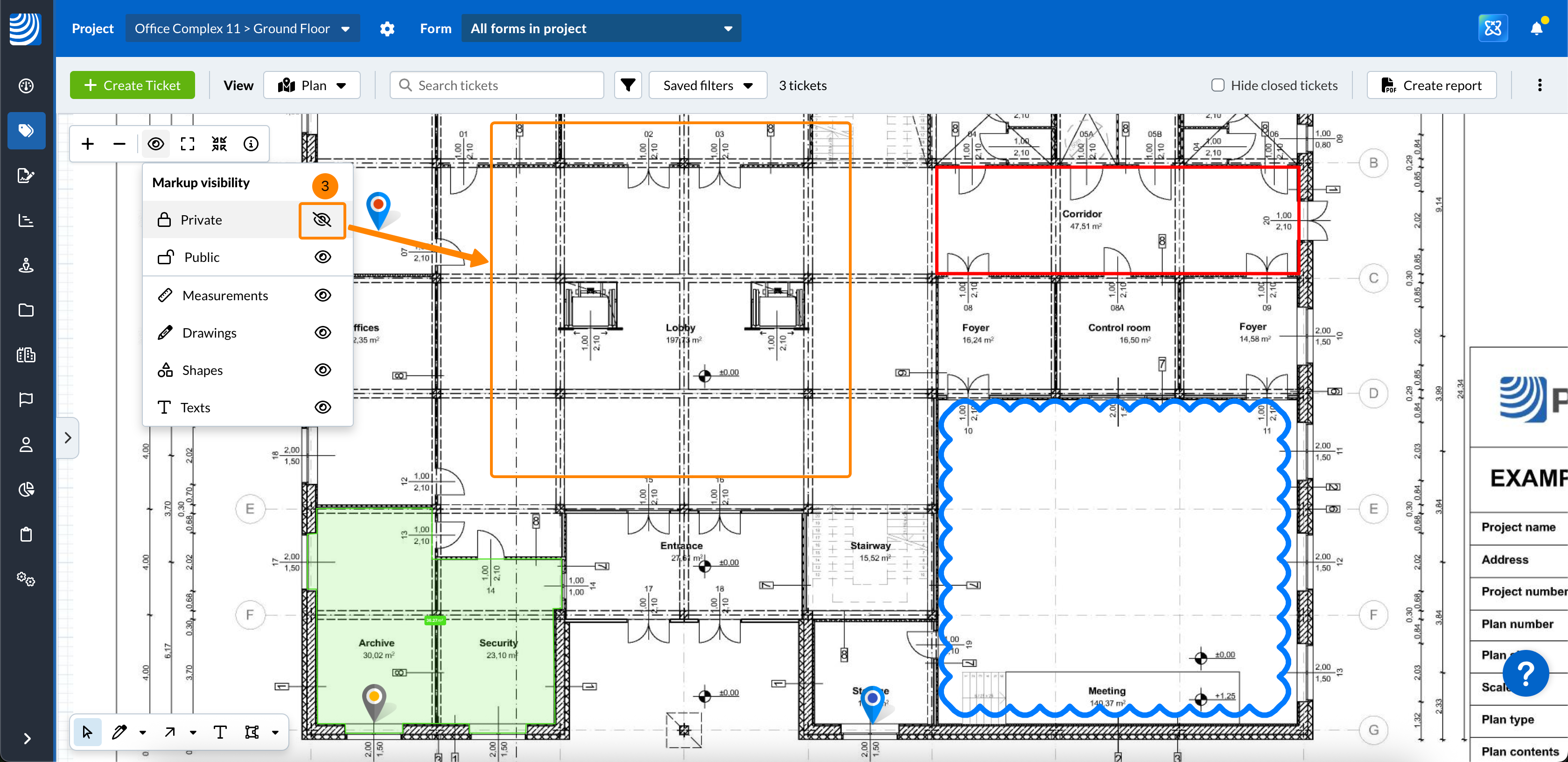

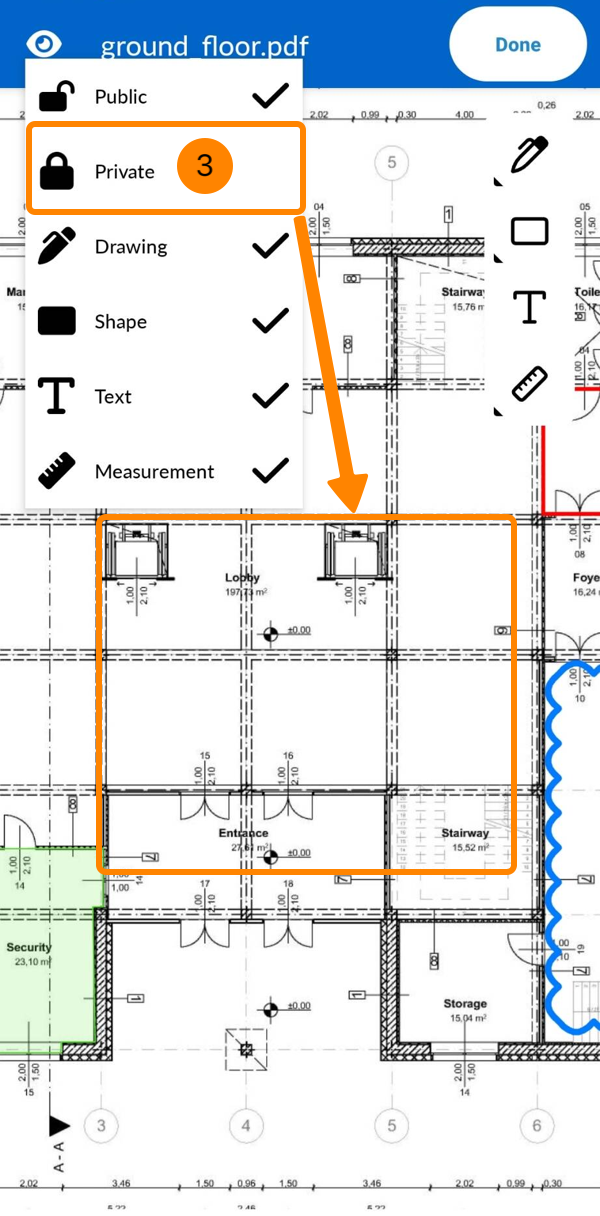

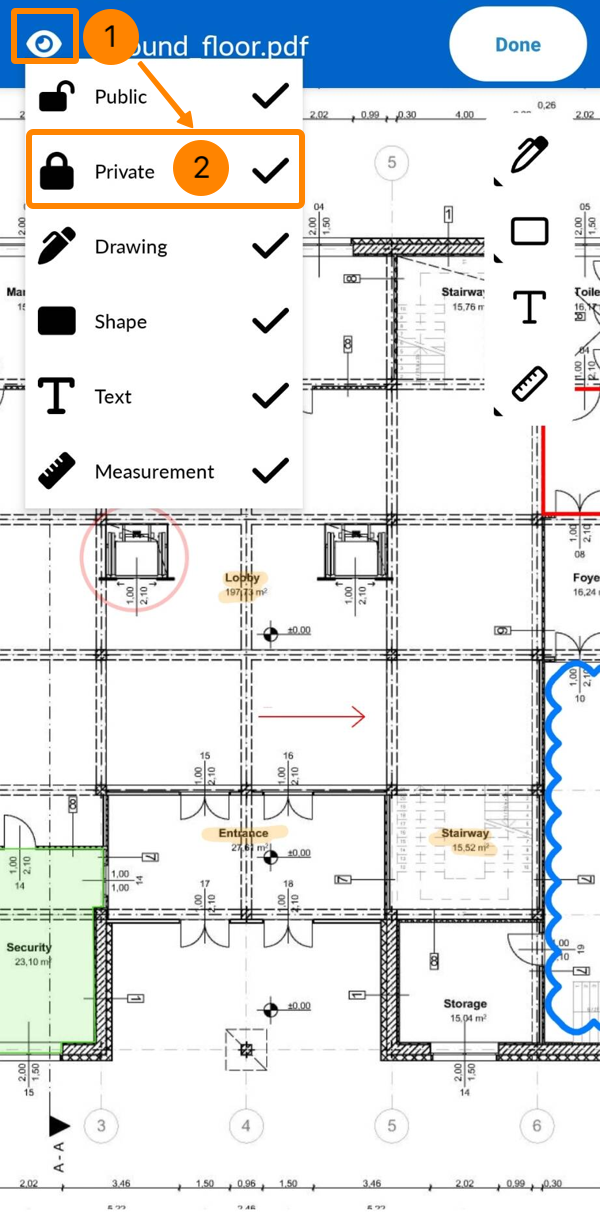

Para ocultar marcas por tipo o visibilidad:

• Webapp
• Móvil

Para mostrar las marcas por tipo o visibilidad:

• Webapp
• Móvil

Editar una marca

La selección de una marca de revisión es el primer paso para todas las instrucciones siguientes.
Las marcas de revisión nuevas se seleccionan automáticamente para que pueda editarlas de inmediato.

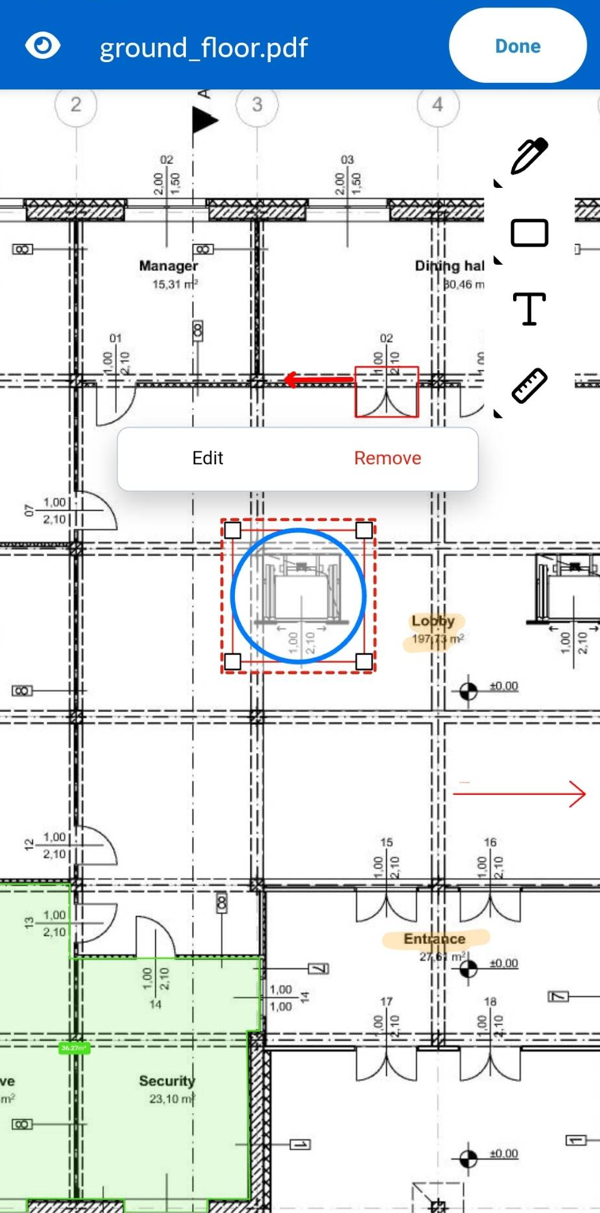

Seleccione una marca

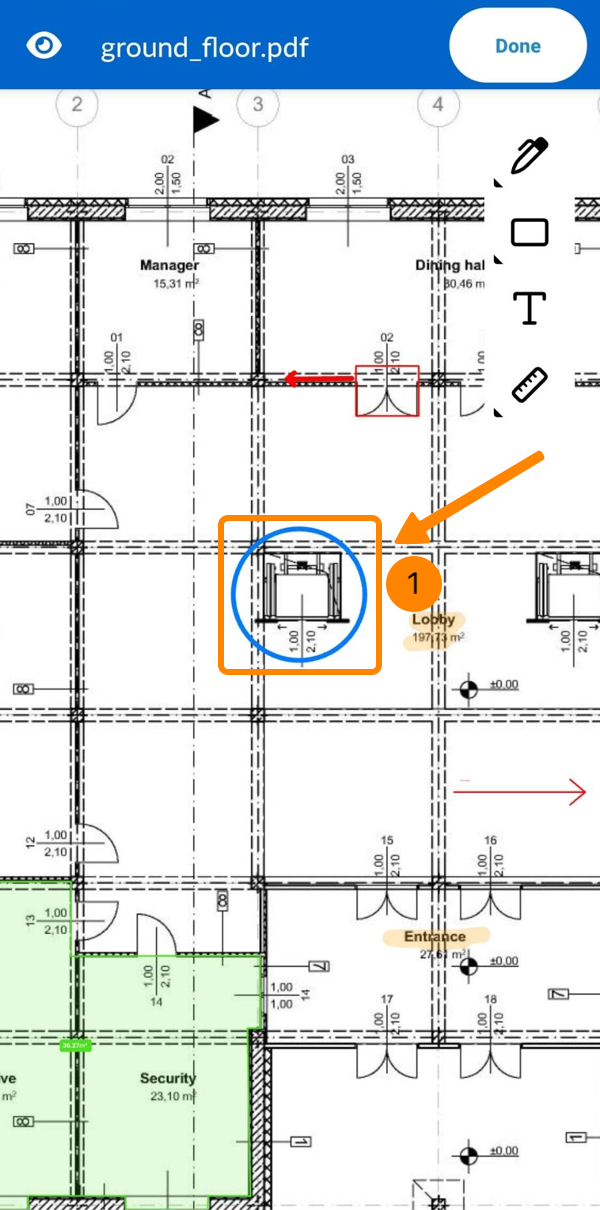

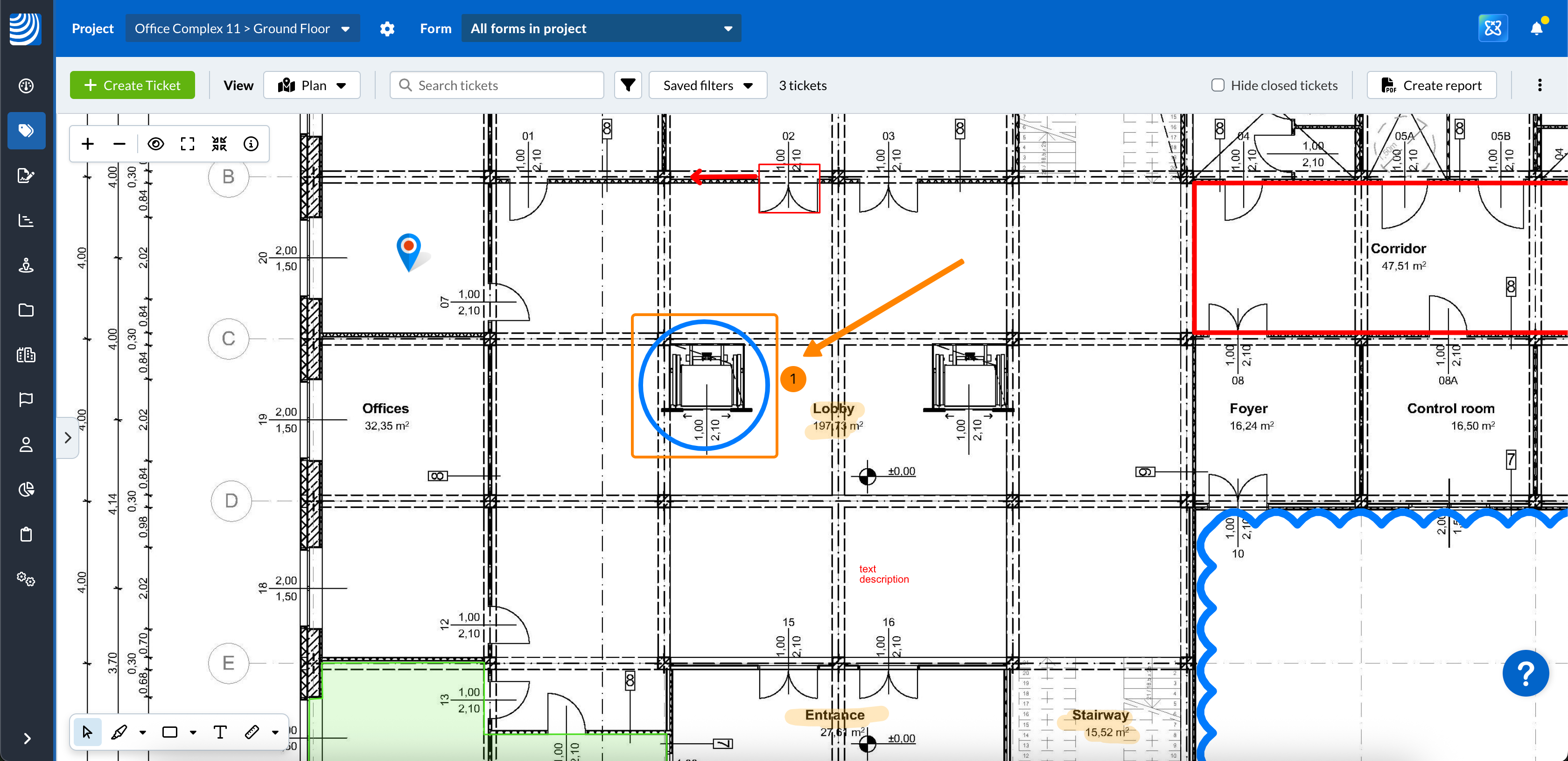

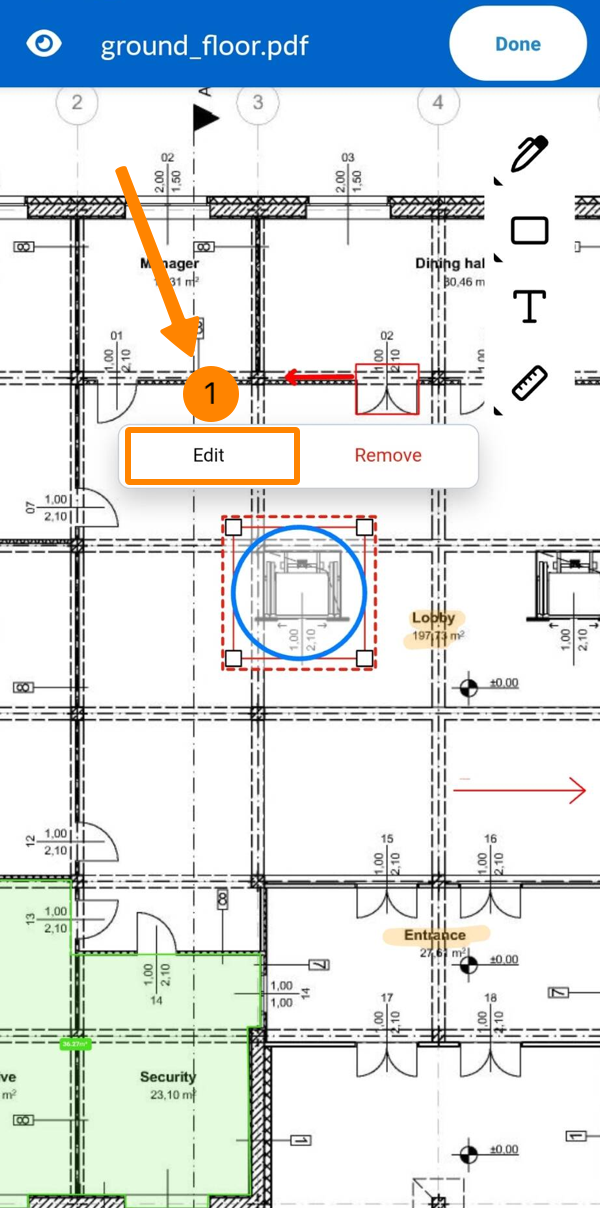

Para seleccionar una marca:

• Webapp
• Móvil

Debe hacer clic/tocar en la línea o área rellena de una marca de revisión. Por ejemplo, si pulsa dentro de un rectángulo sin color de fondo, no lo seleccionará.

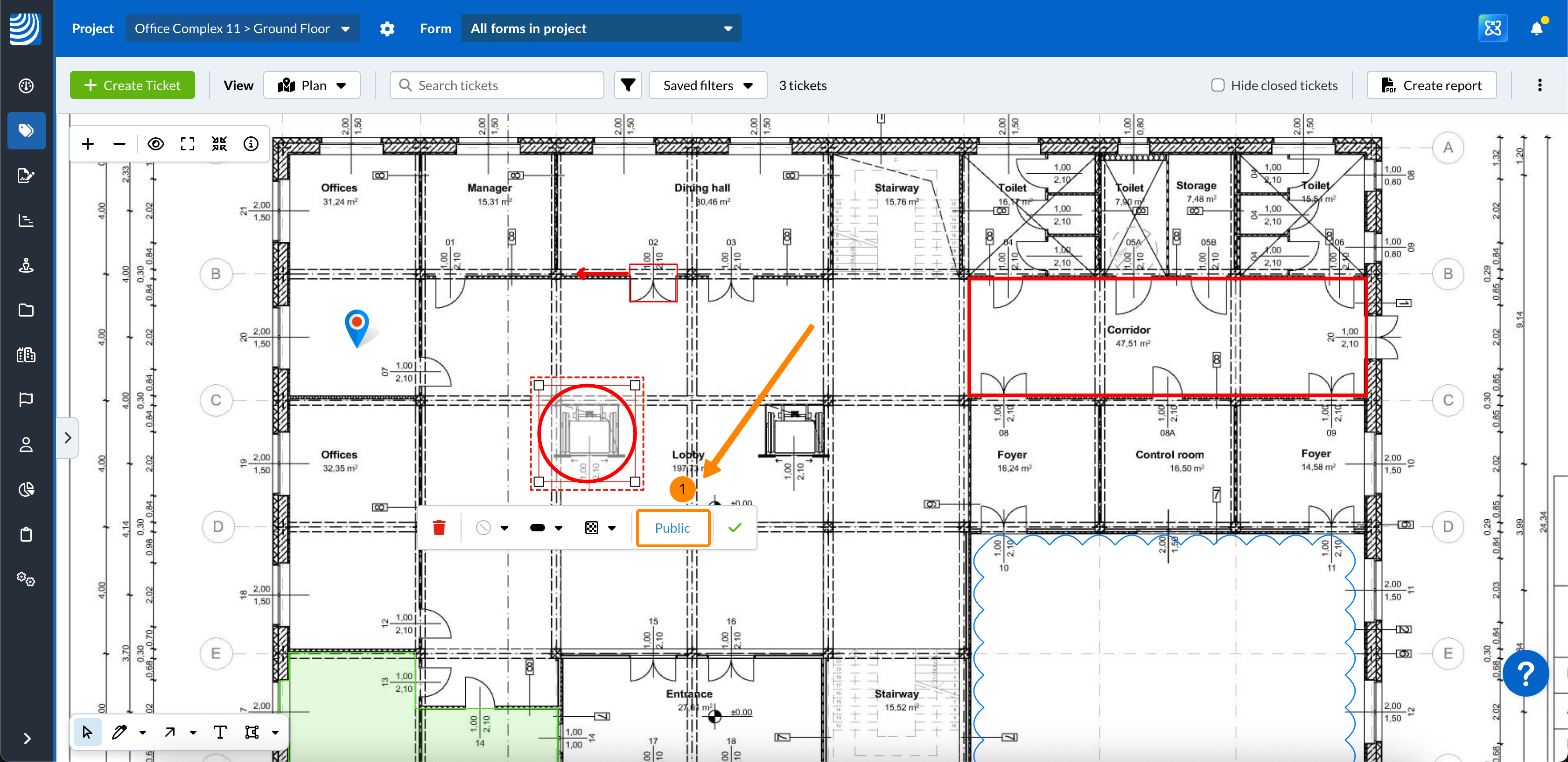

Cambiar la visibilidad (pública/privada)

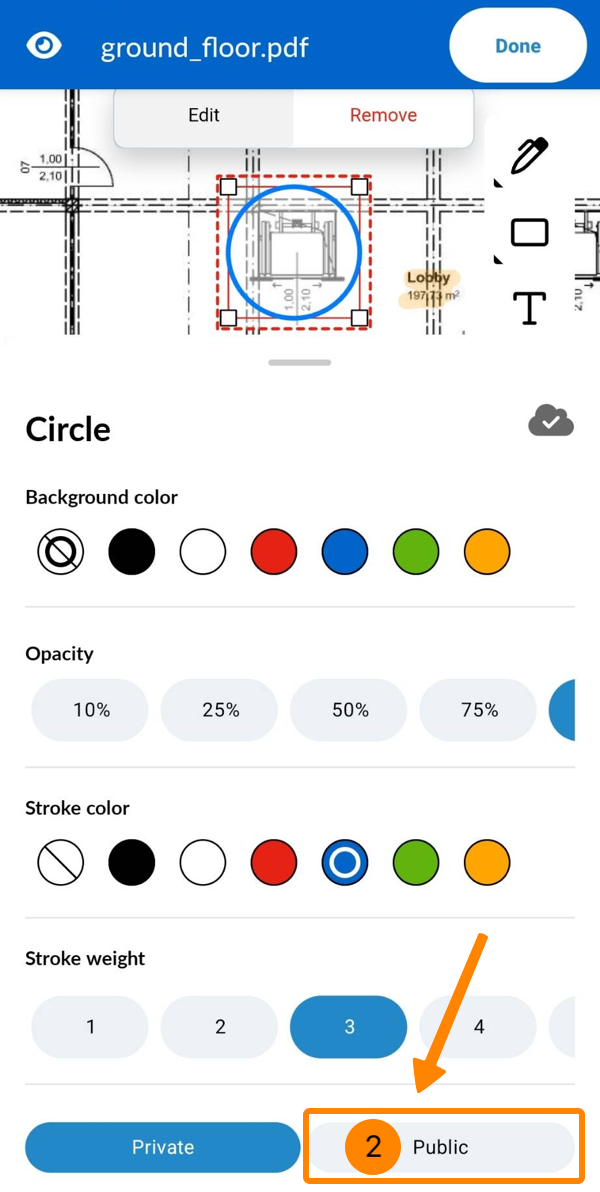

Hacer que un marcado sea público y visible para todos:

• Webapp
• Móvil

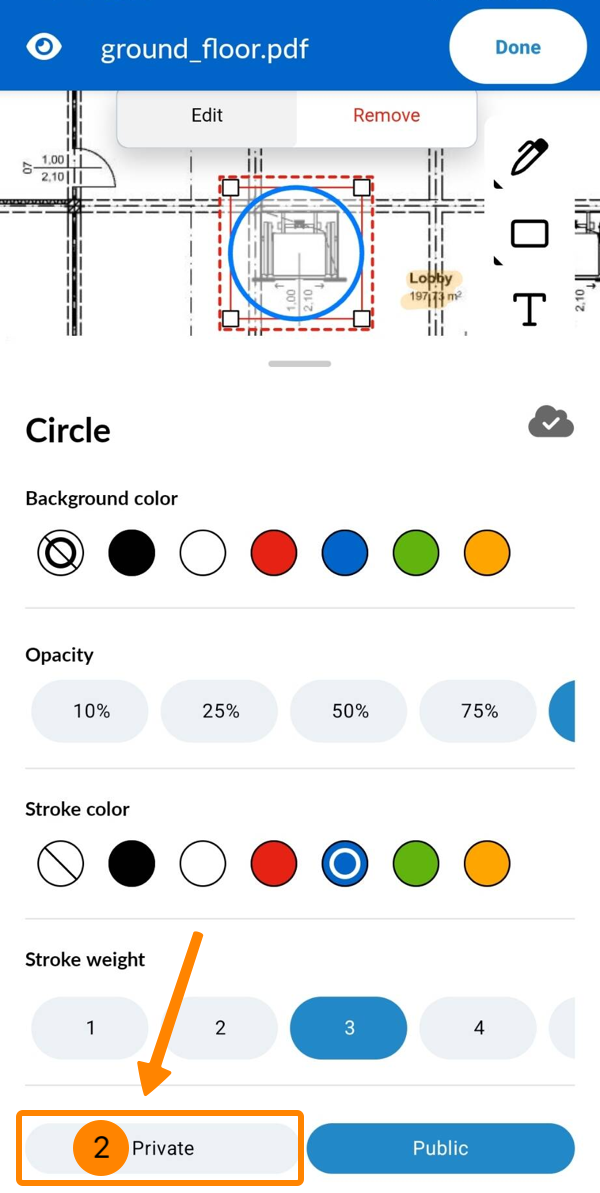

Para hacer que una marca sea privada y visible sólo para usted:

• Webapp
• Móvil

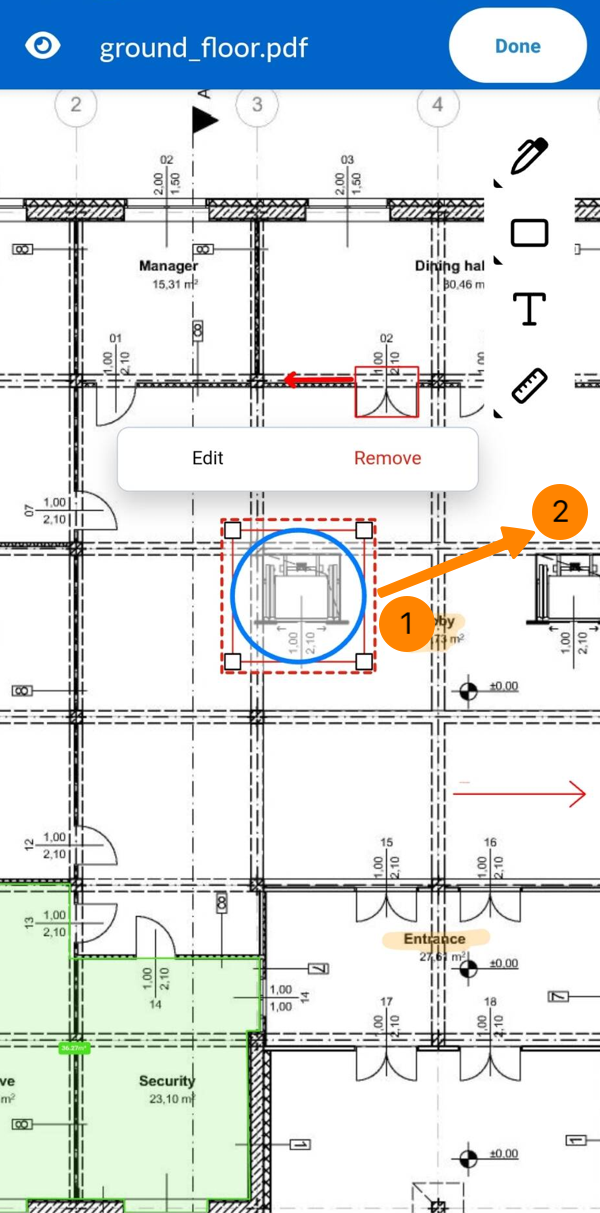

Mover una marca

Para desplazar la posición de una marca:

• Webapp
• Móvil

Ajustar la línea o la forma de una marca

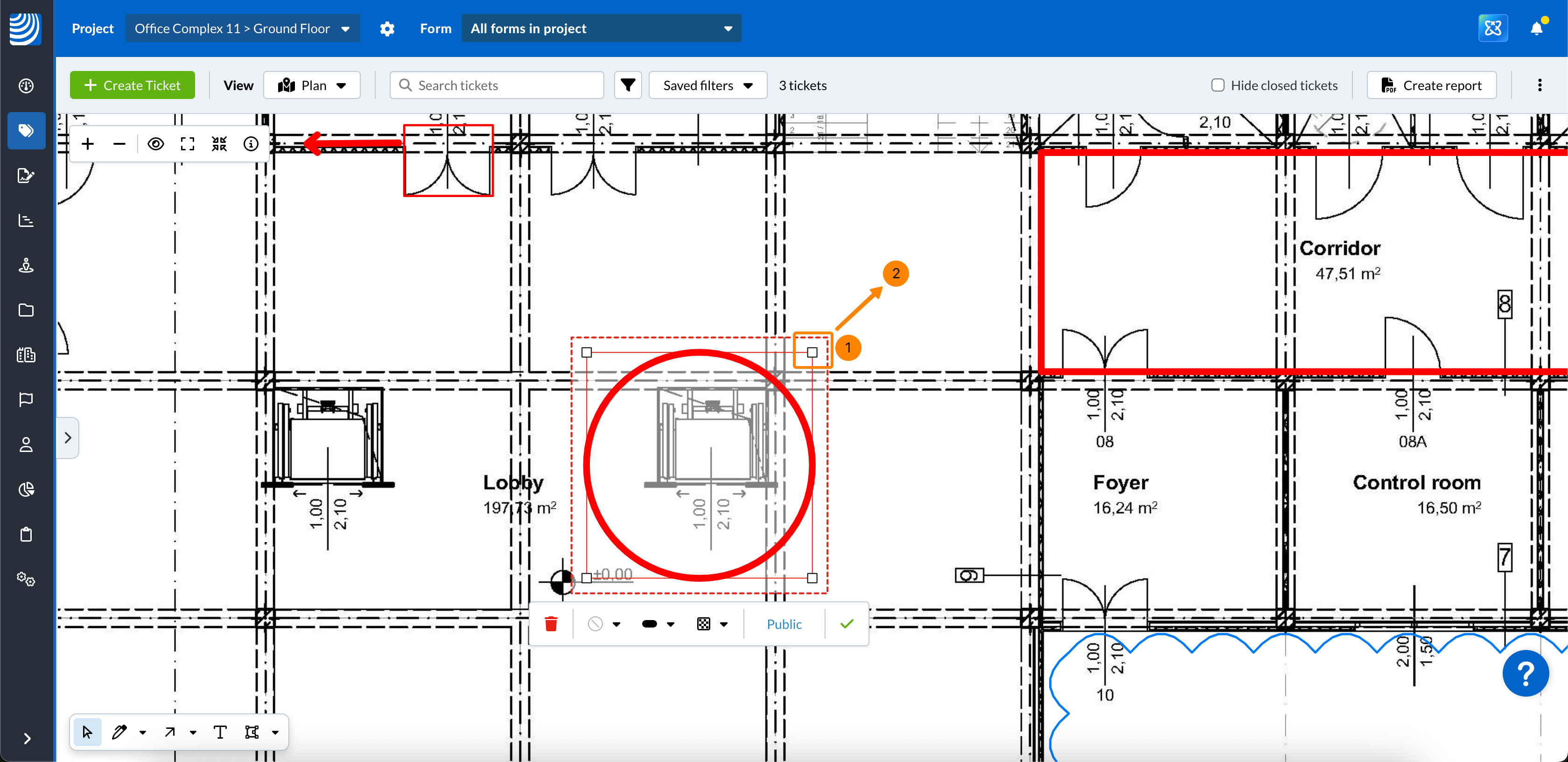

Para ajustar los puntos de una línea o forma:

• Webapp
• Móvil

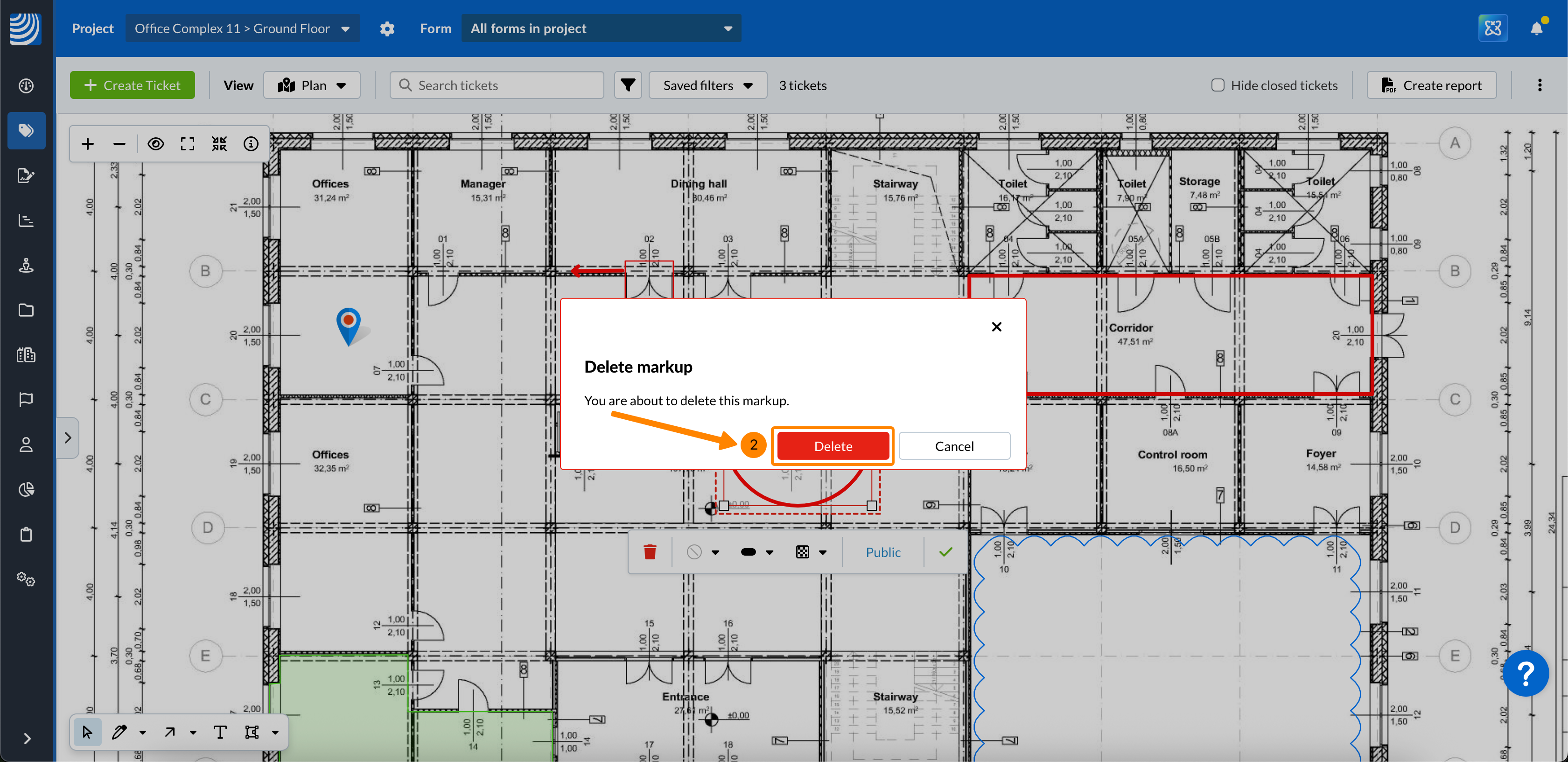

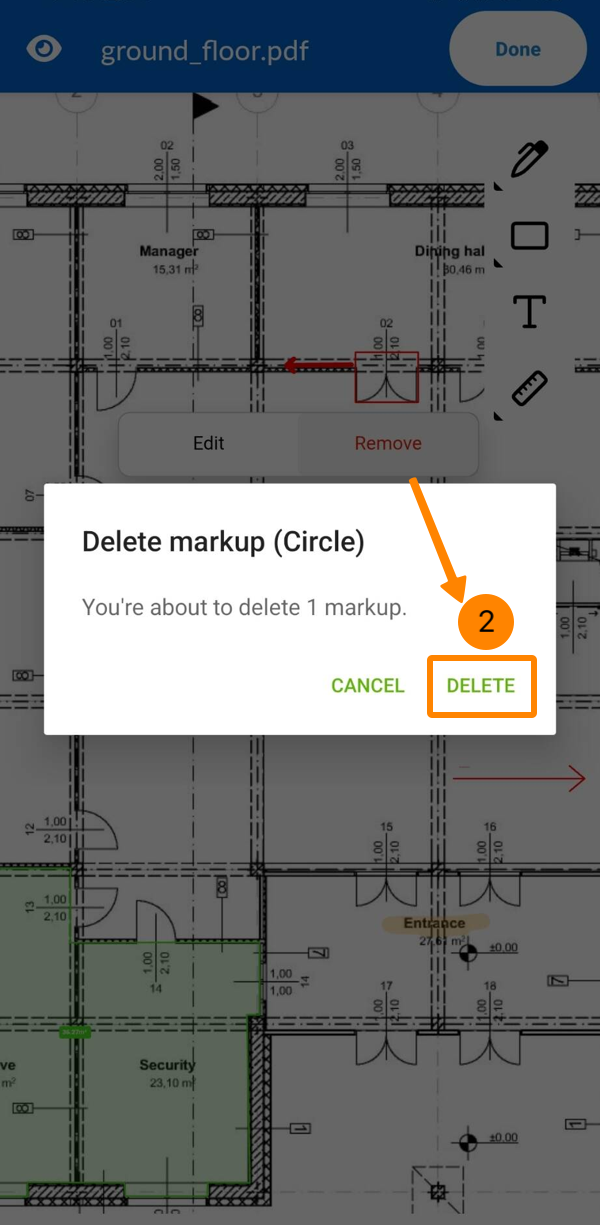

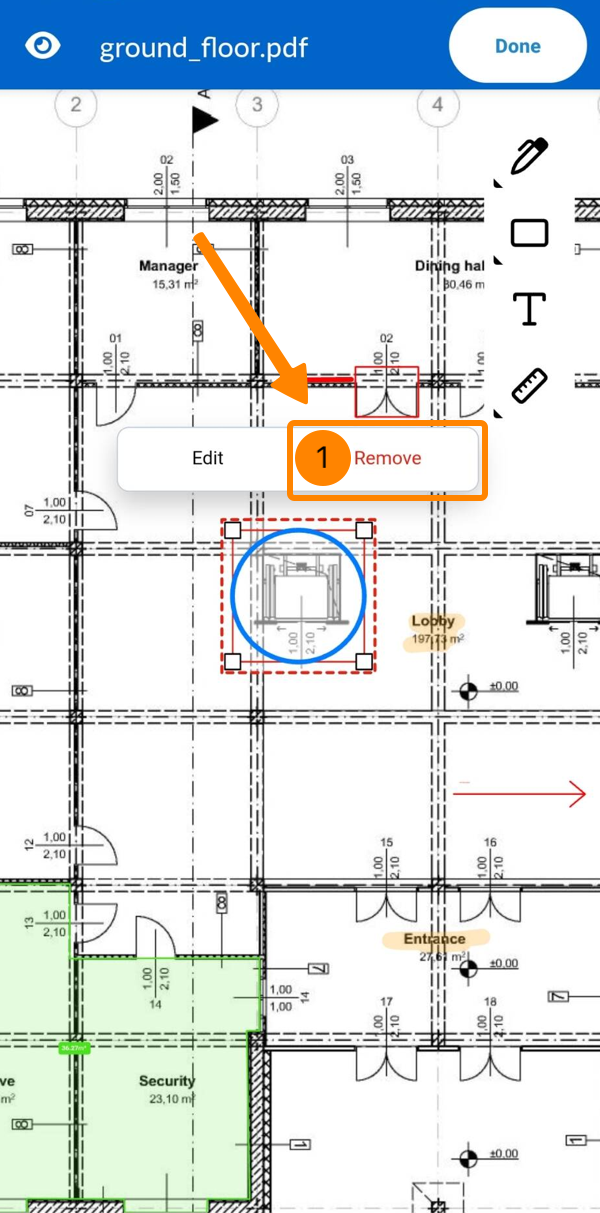

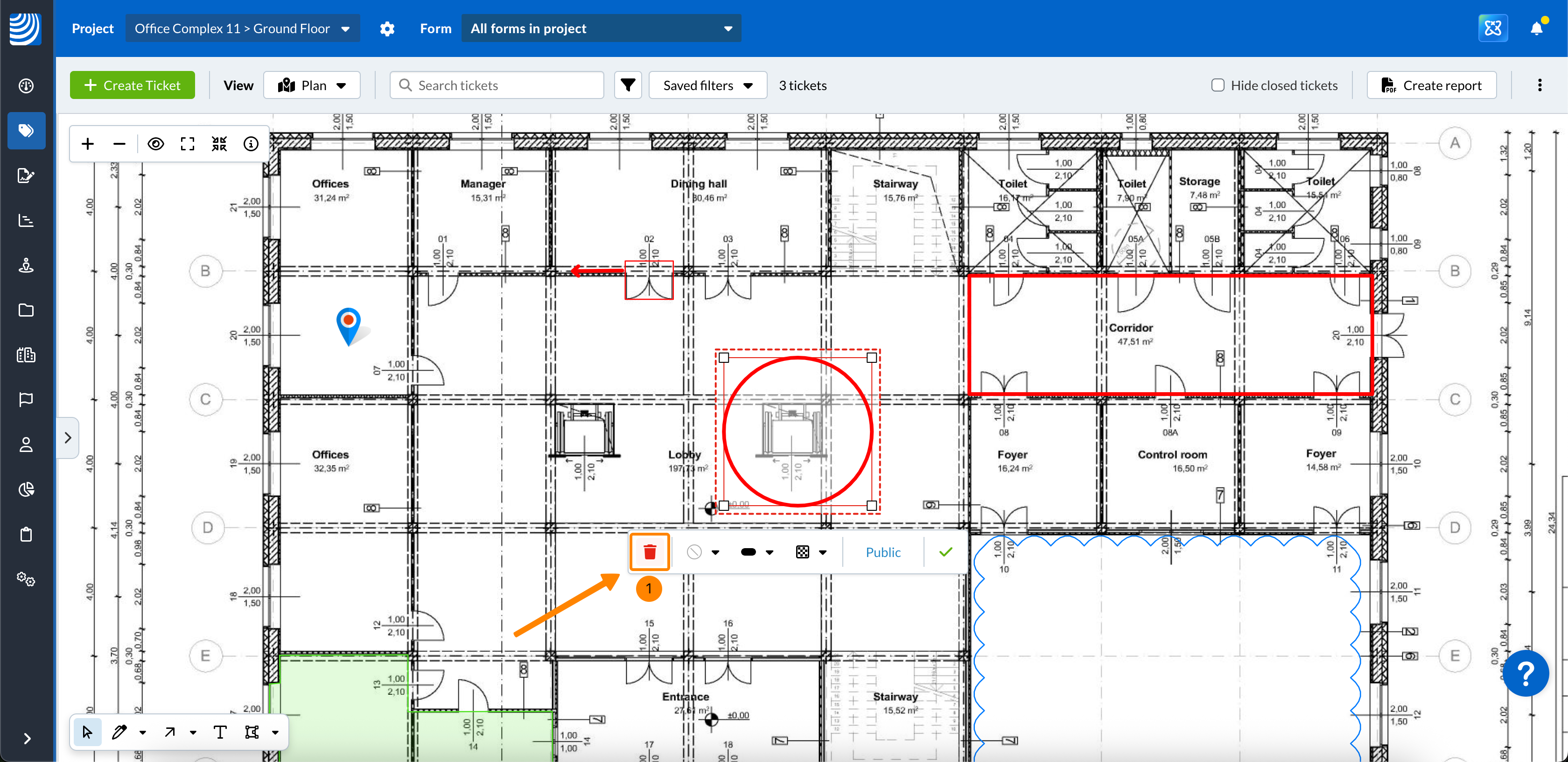

Borrar una marca

Para eliminar una marca:

• Webapp
• Móvil

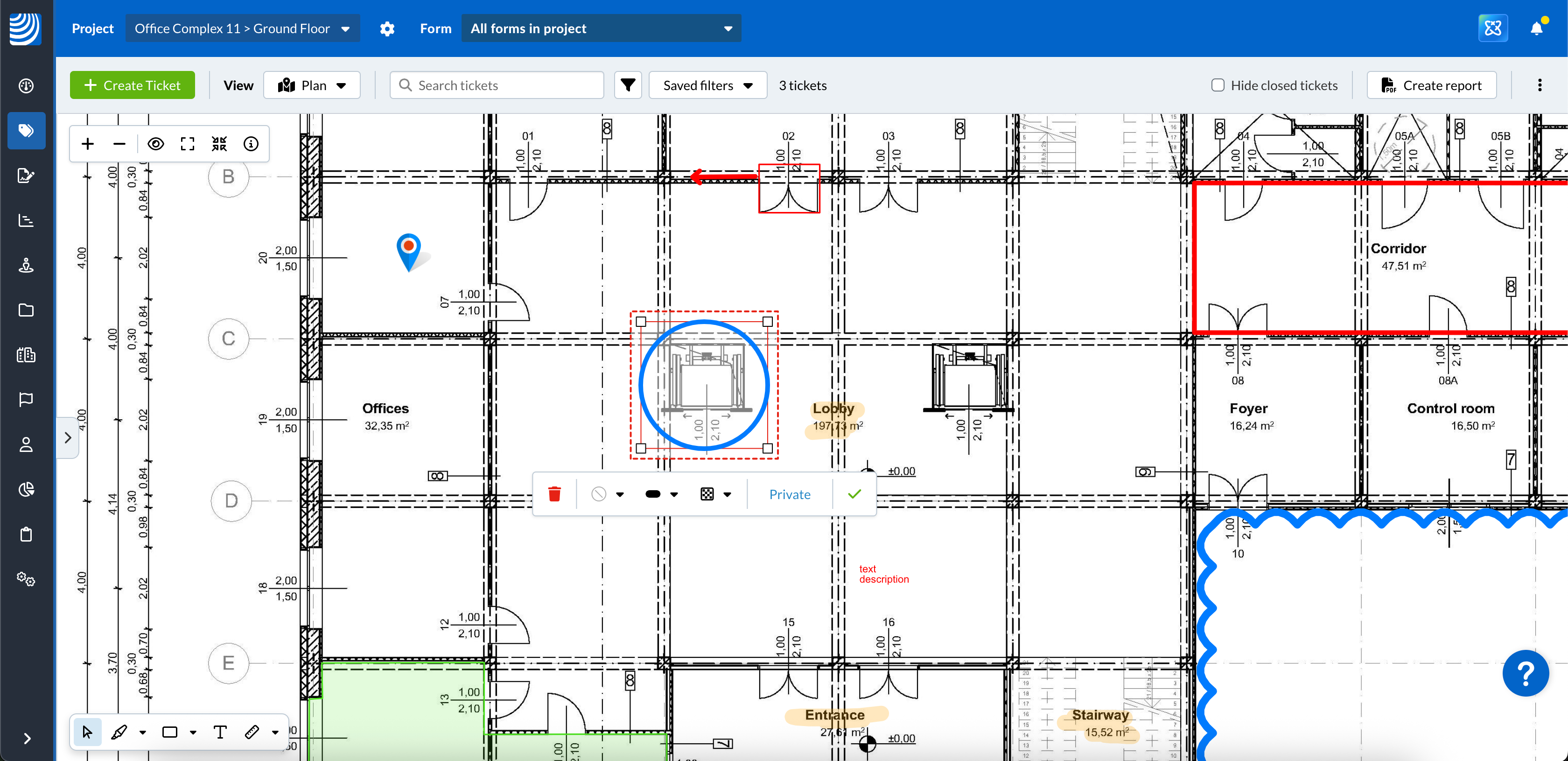

Personalizar la apariencia de un marcado

Las opciones de formato varían en función del tipo de marcado: líneas, formas encerradas o texto.

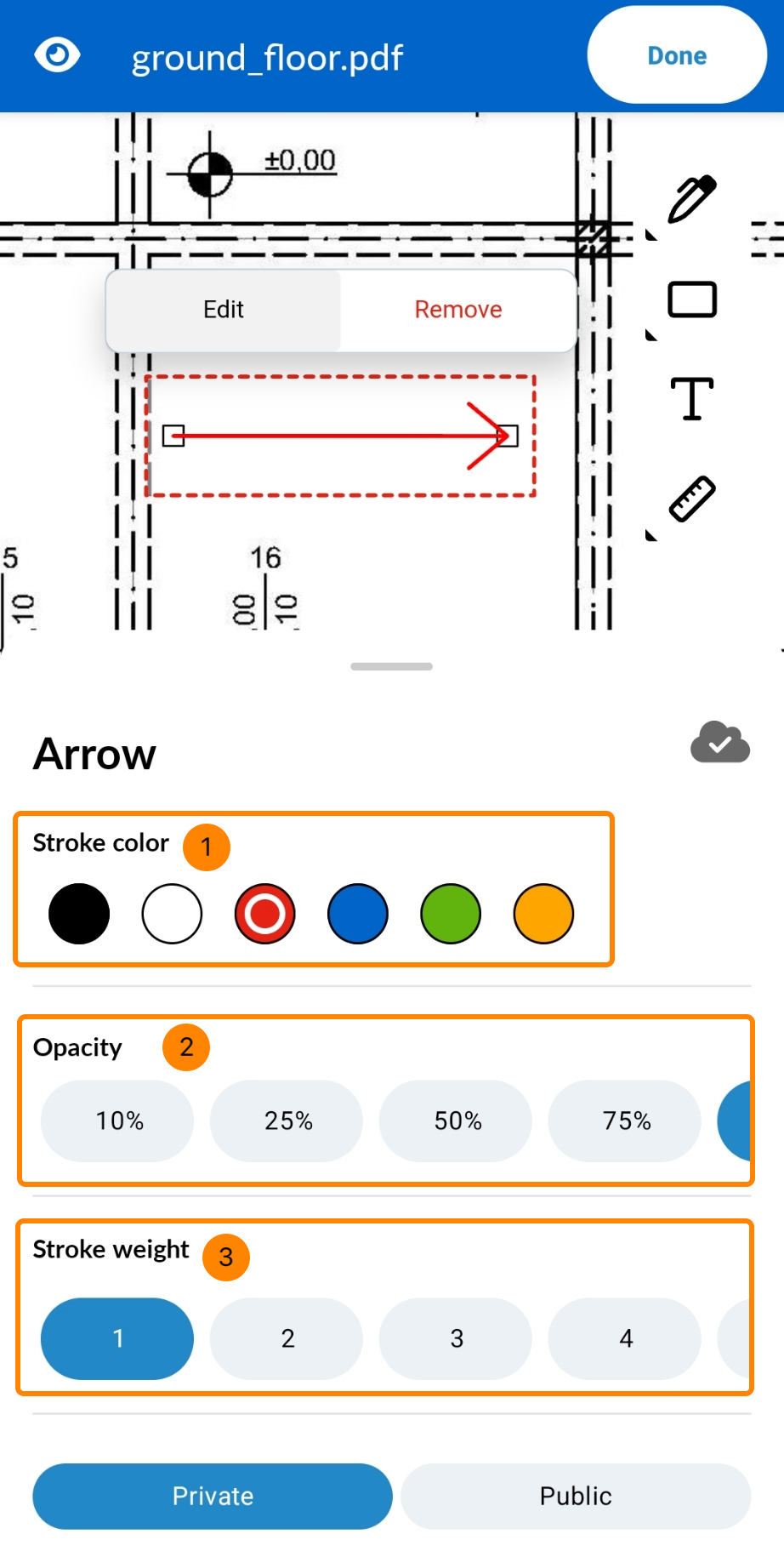

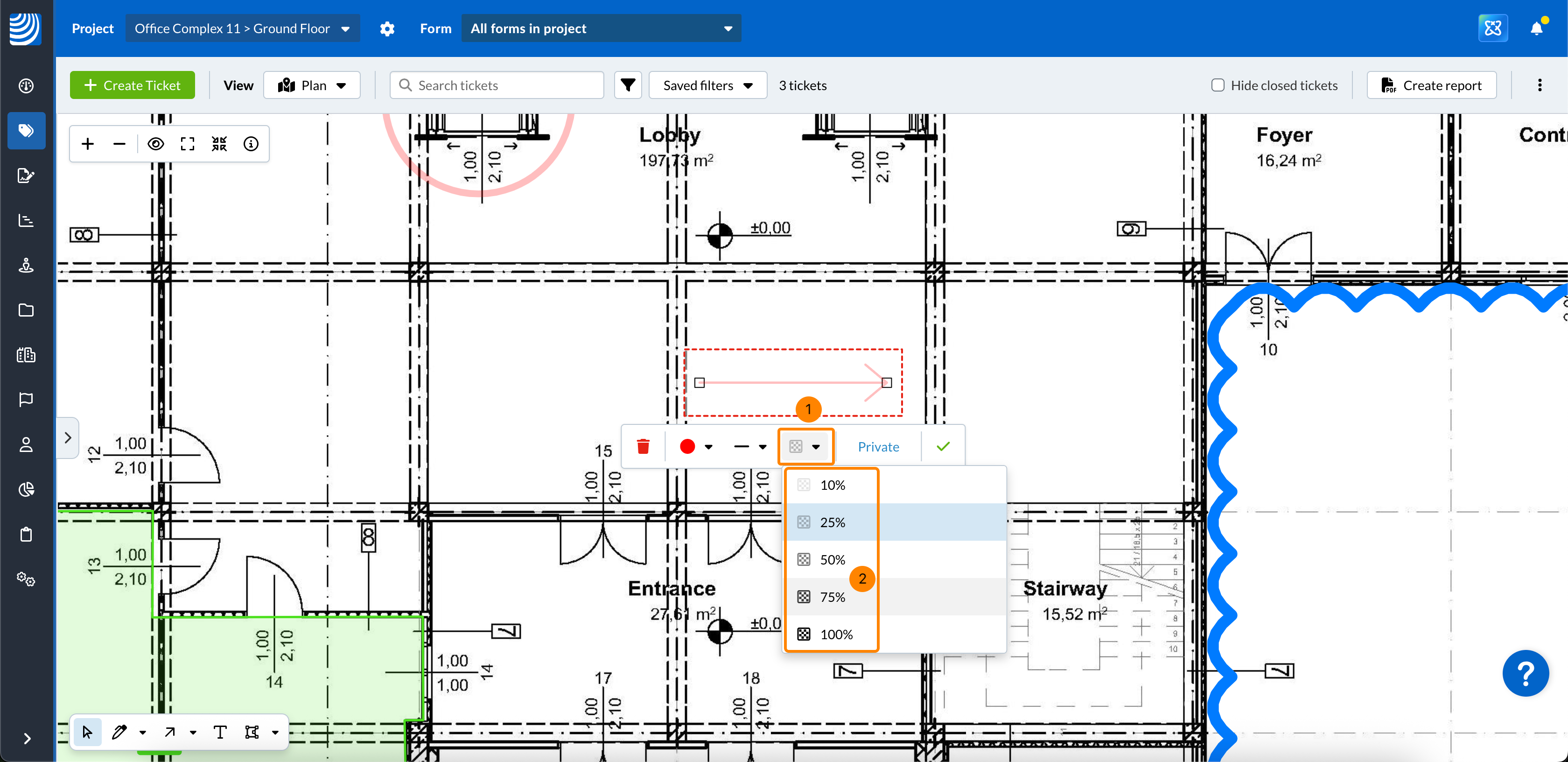

Para las líneas

Esto se aplica a las siguientes herramientas de marcado: Pluma, Resaltador, Flecha, Línea, Distancia, y Trayectoria.

Para las marcas de línea, puede ajustar lo siguiente:

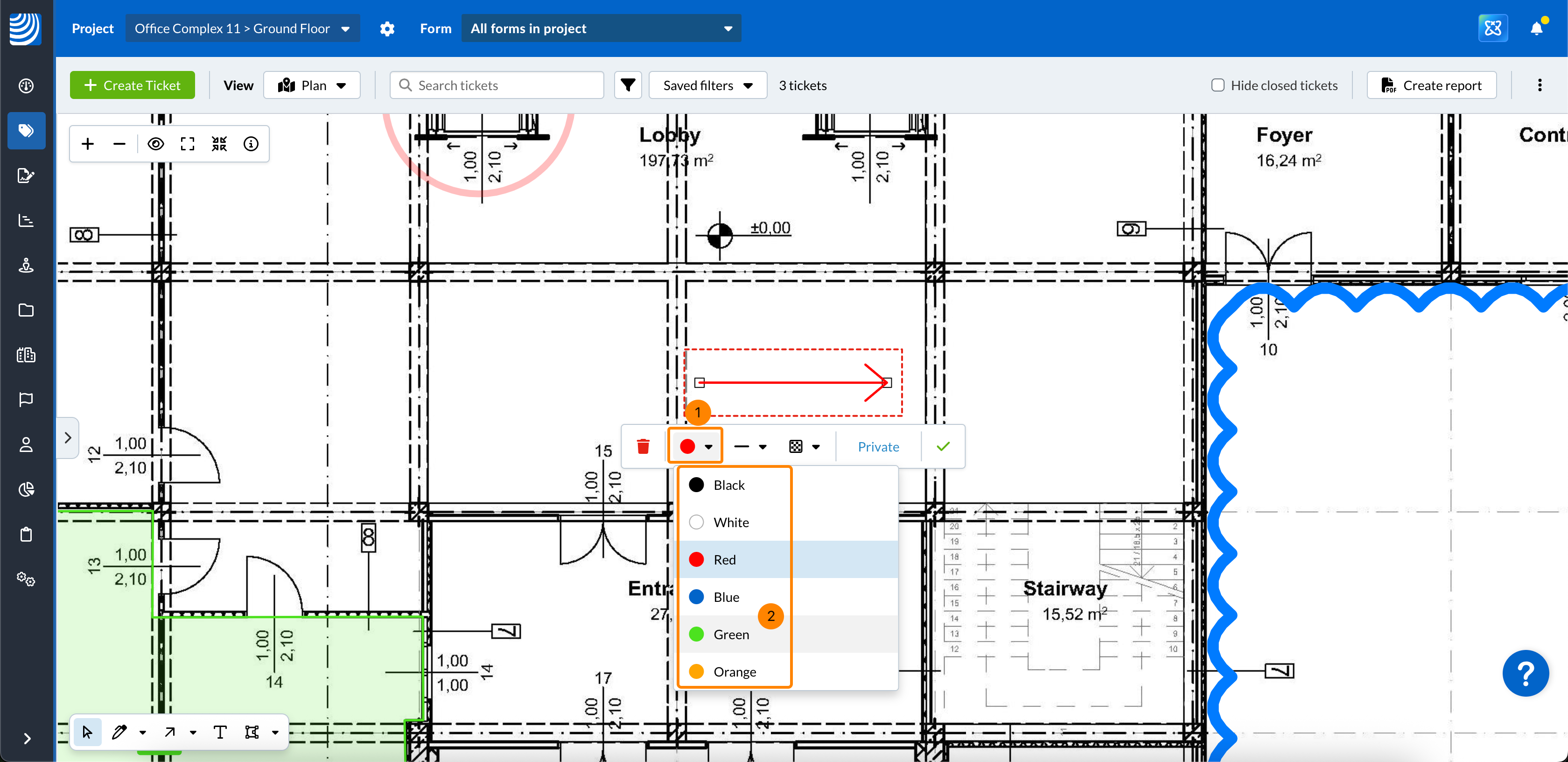

• Color del trazo

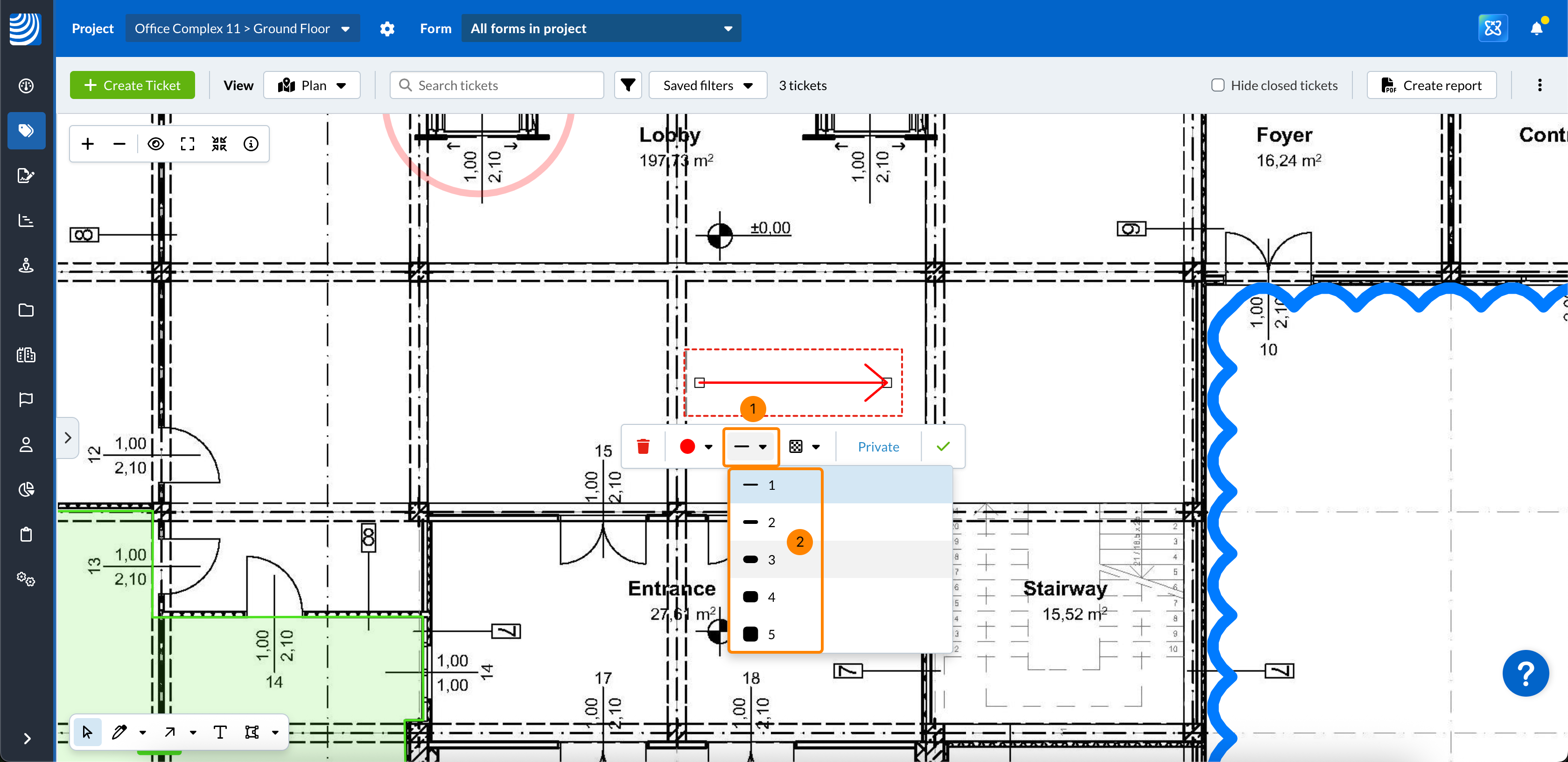

• Peso de la carrera
• Opacidad

• Webapp
• Móvil

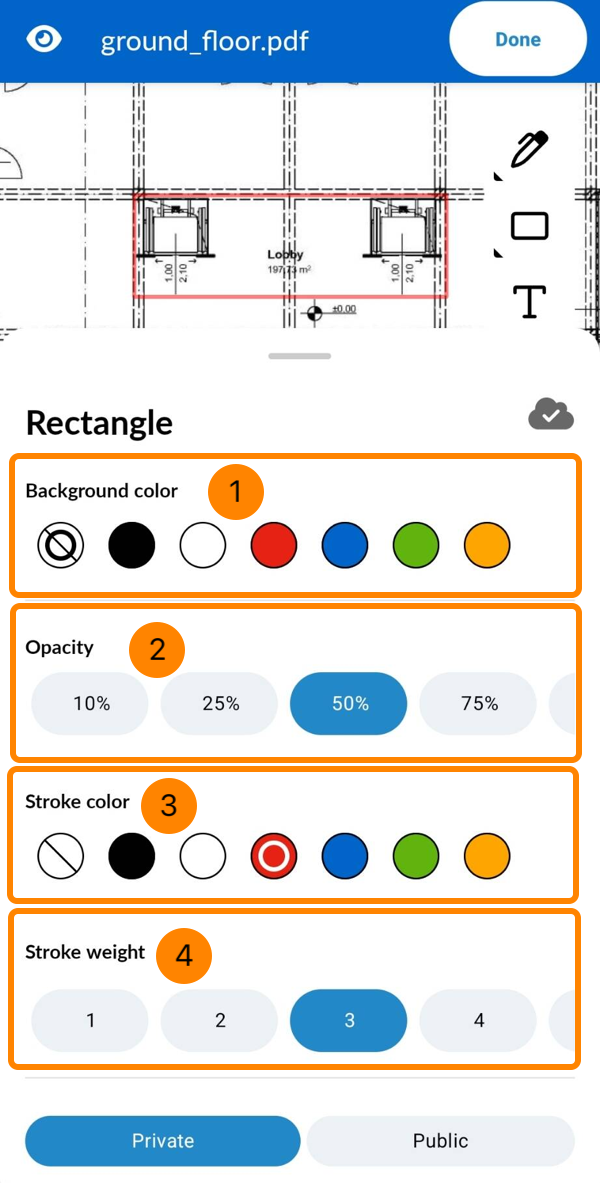

Para formas cerradas

Esto se aplica a las siguientes herramientas de marcado: Nube de revisión, Rectángulo, Círculo, Polígono formularios y Área medidas.

Para las marcas de formas cerradas, puede ajustar lo siguiente:

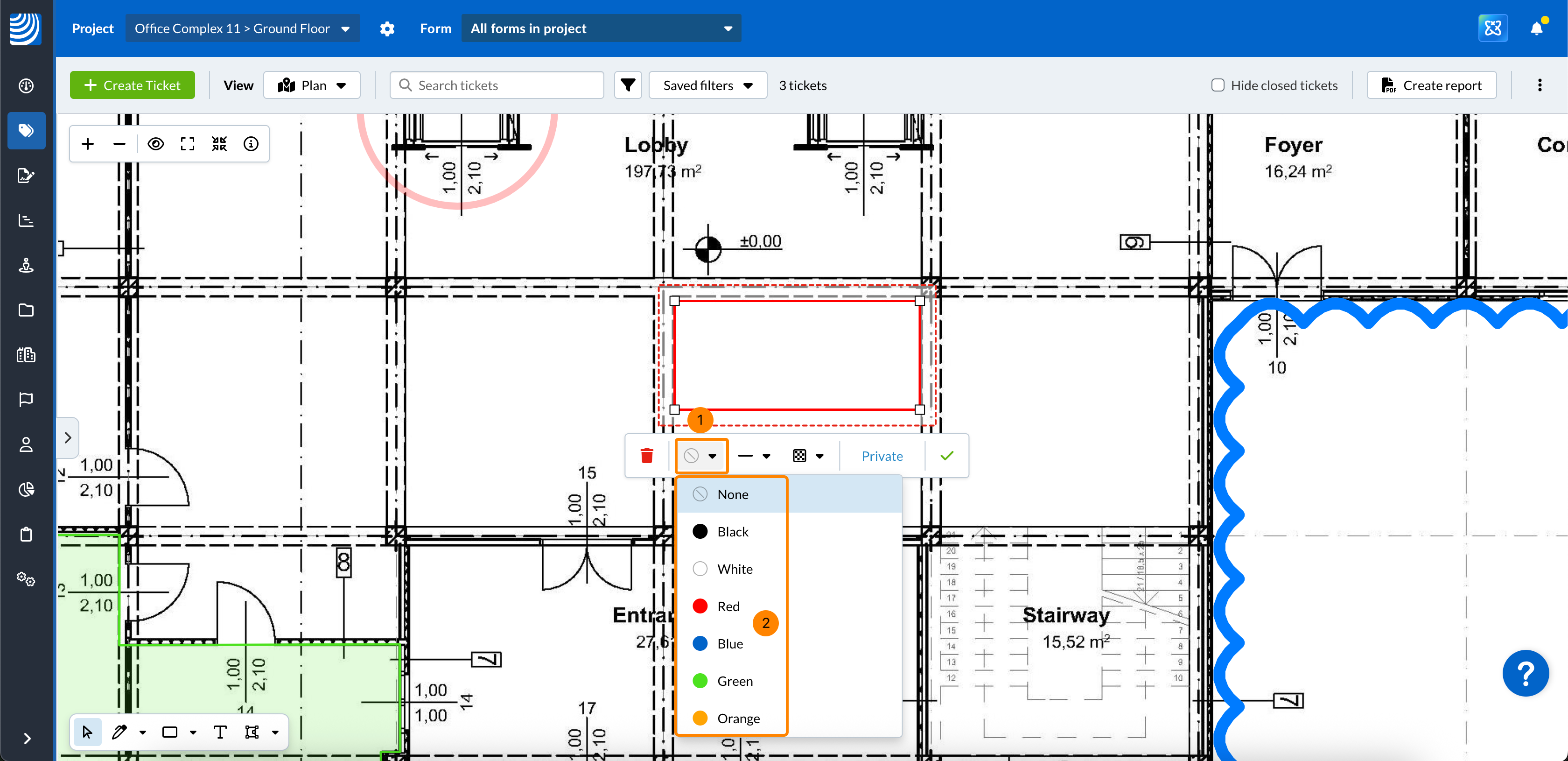

• Color de fondo

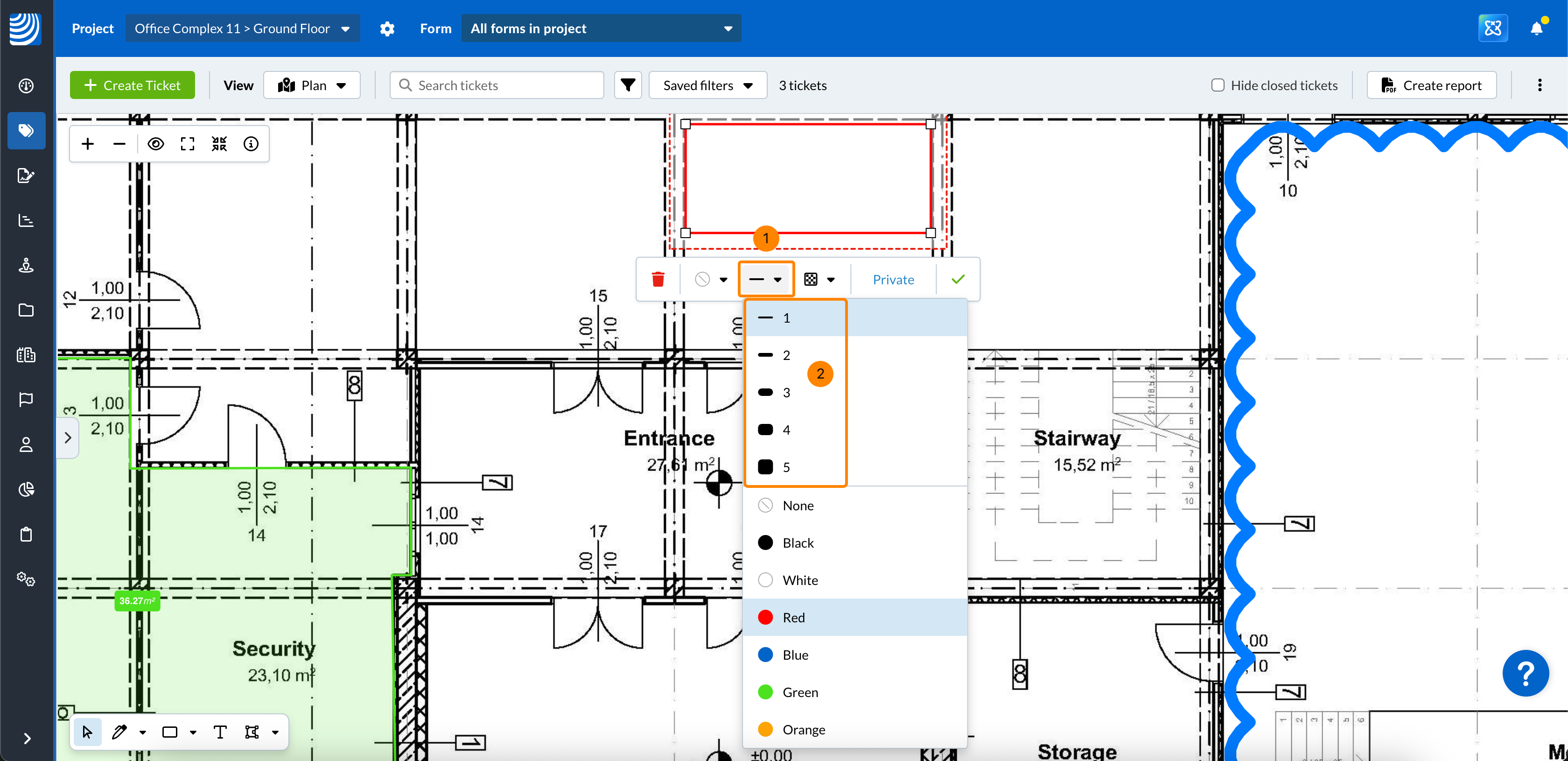

• Peso de la carrera

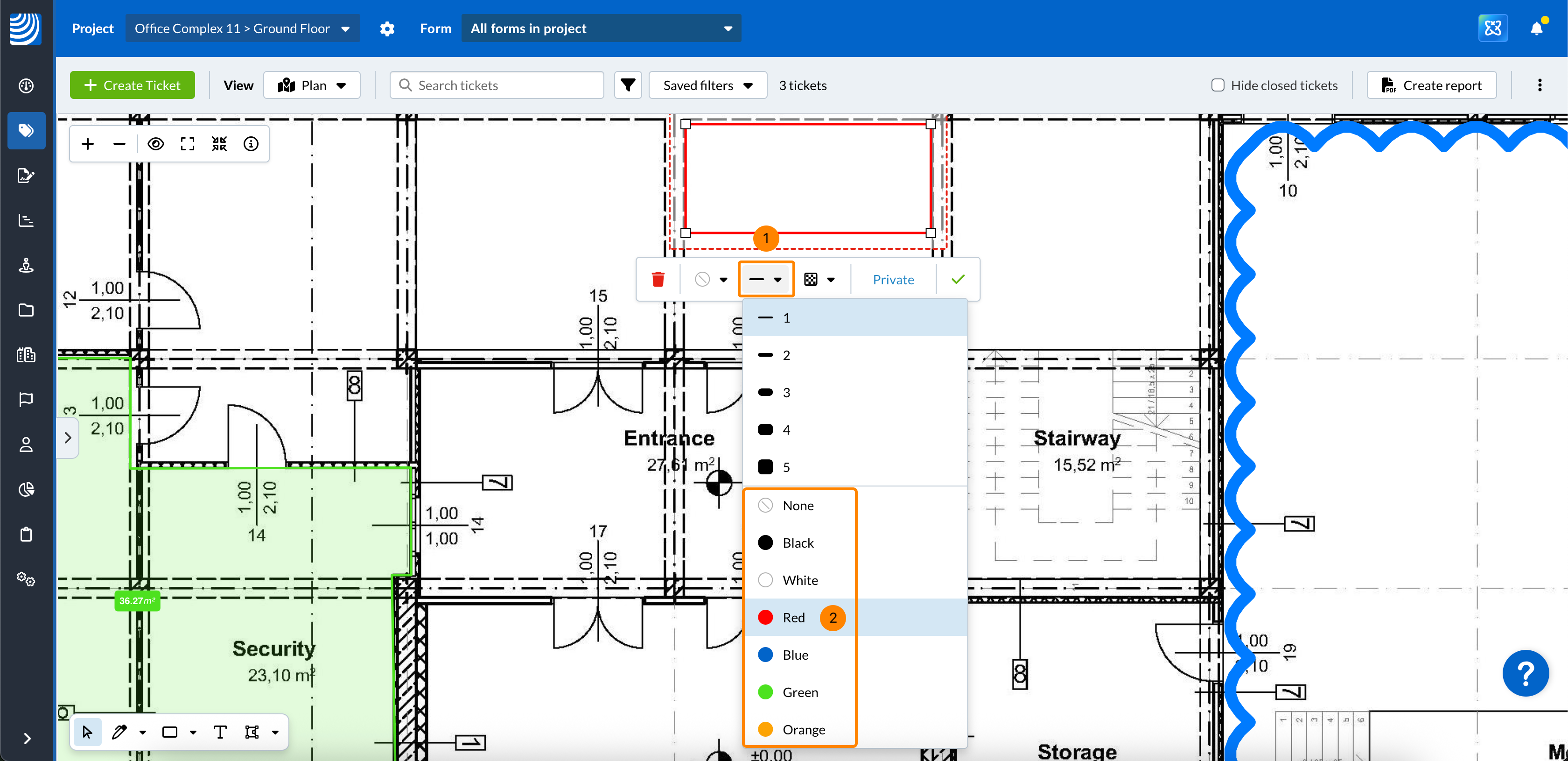

• Color del trazo

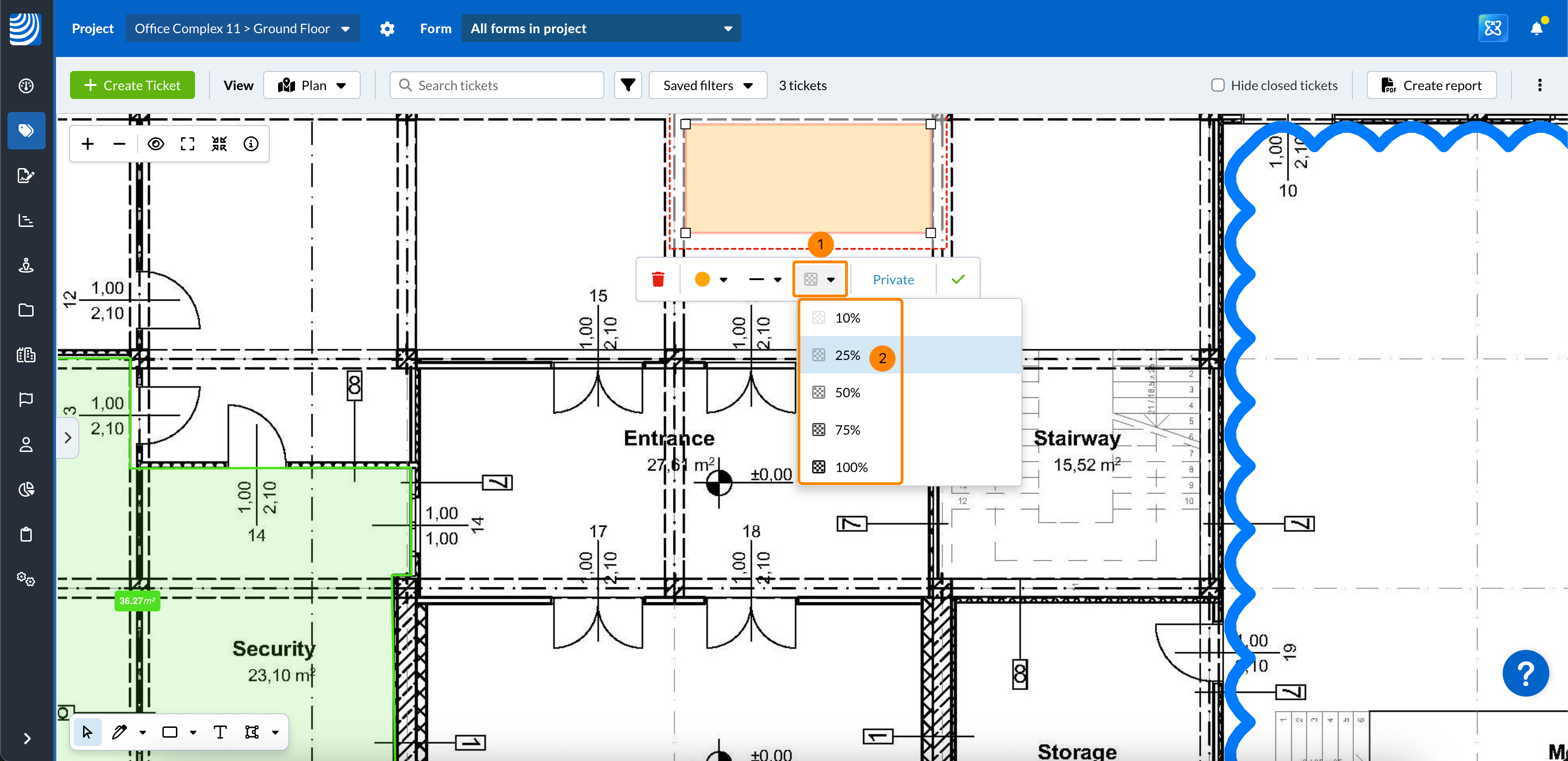

• Opacidad

• Webapp
• Móvil

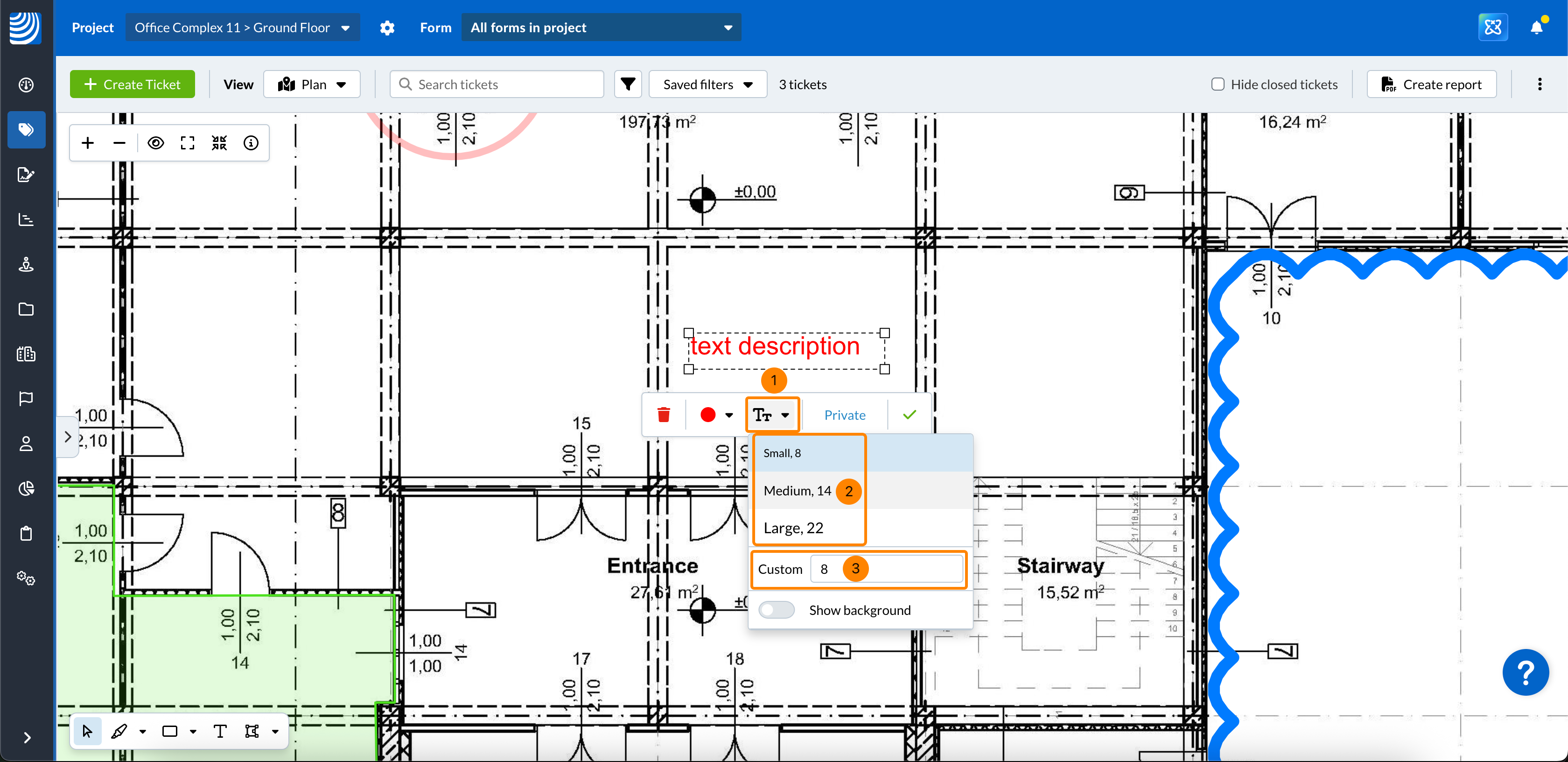

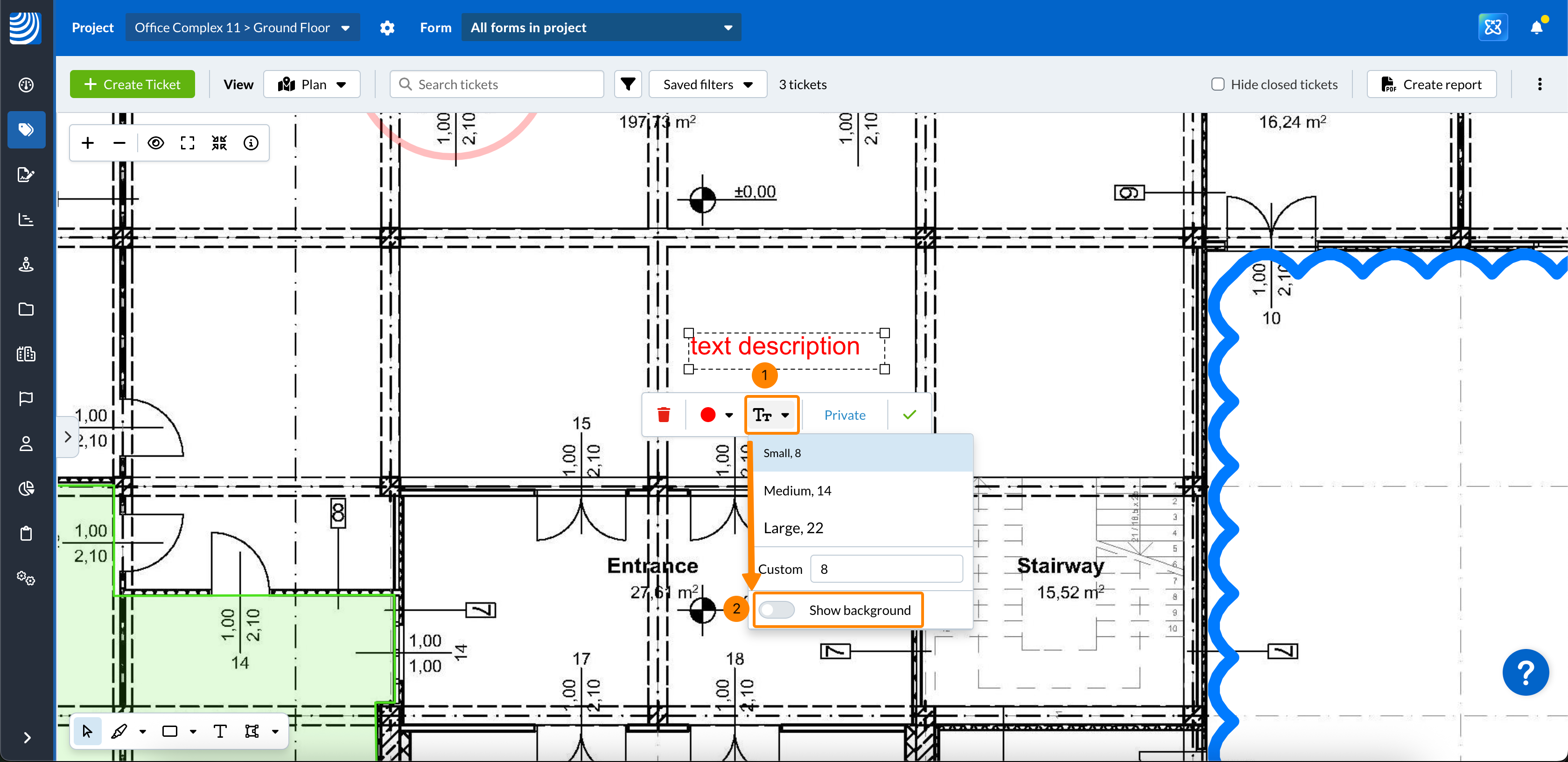

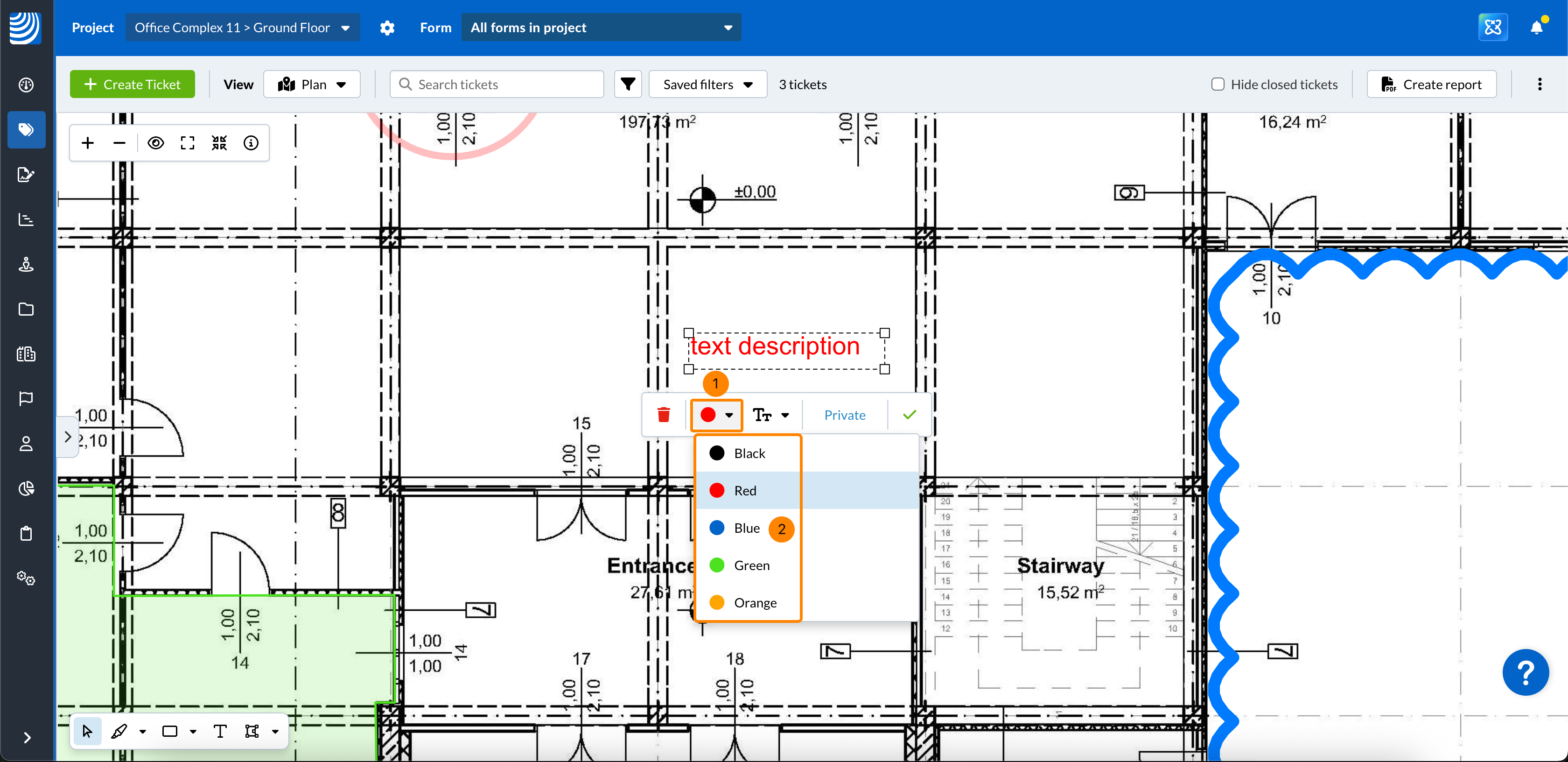

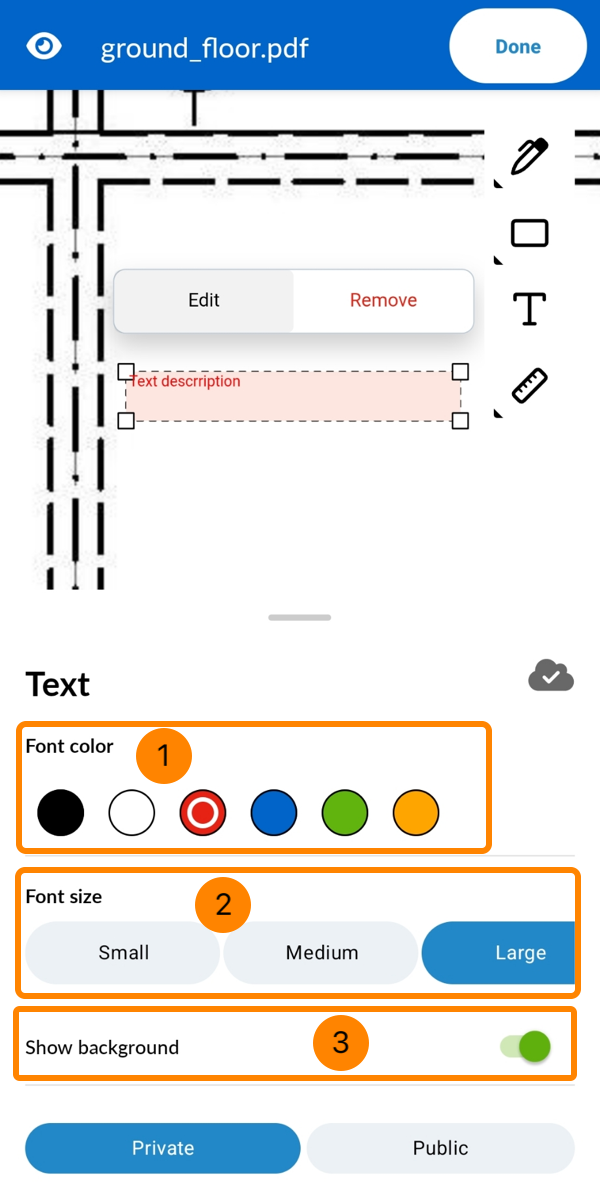

Para textos

Para las marcas de texto, puede ajustar lo siguiente:

• Color de fuente
• Tamaño de letra
• Mostrar fondo
  • Activado - Añade un fondo sólido detrás del texto utilizando un tono más claro del color del texto, lo que facilita la lectura sobre planos detallados.
  • Desactivado - No se aplica ningún fondo; el plano permanece visible detrás del texto.

• Webapp
• Móvil
