Modo de visualización de realidad aumentada para el visor BIM móvil

Visión general

Cambie al modo de vista de Realidad Aumentada (RA) en el visor BIM de la aplicación móvil para comparar su plano con la construcción real, mirar detrás de las paredes, verificar que el equipamiento técnico del edificio está instalado correctamente, etc.

Podrá ver simultáneamente lo que capta en directo la cámara de su dispositivo móvil y una superposición del modelo BIM.

Lea sobre el Visor BIM .

Cómo acceder al BIM Viewer

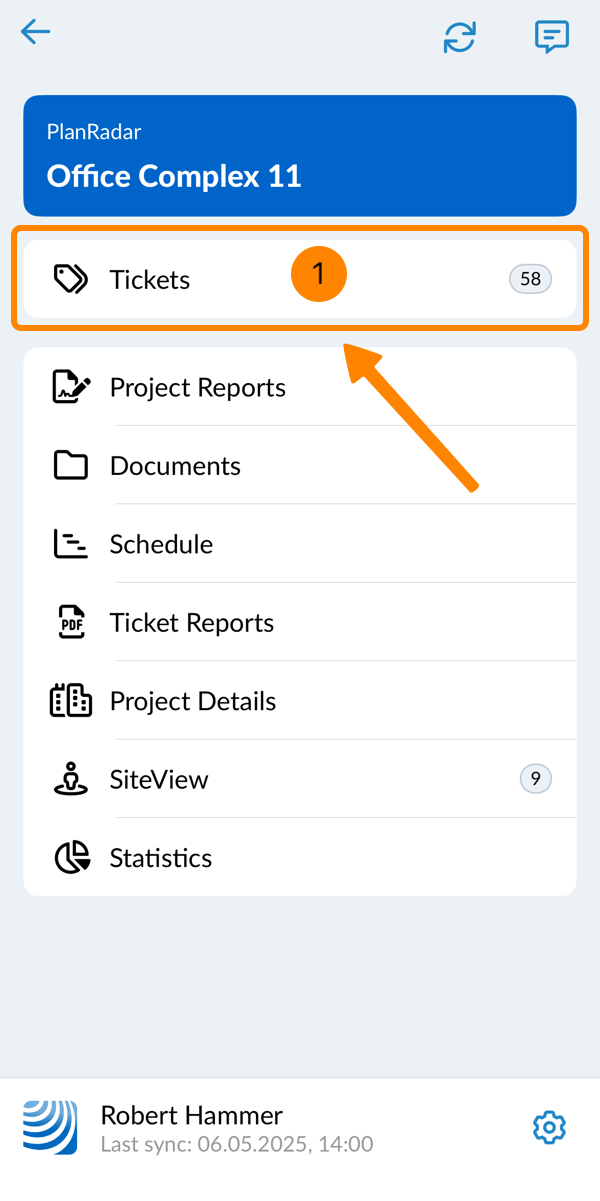

1. Pulse Tickets

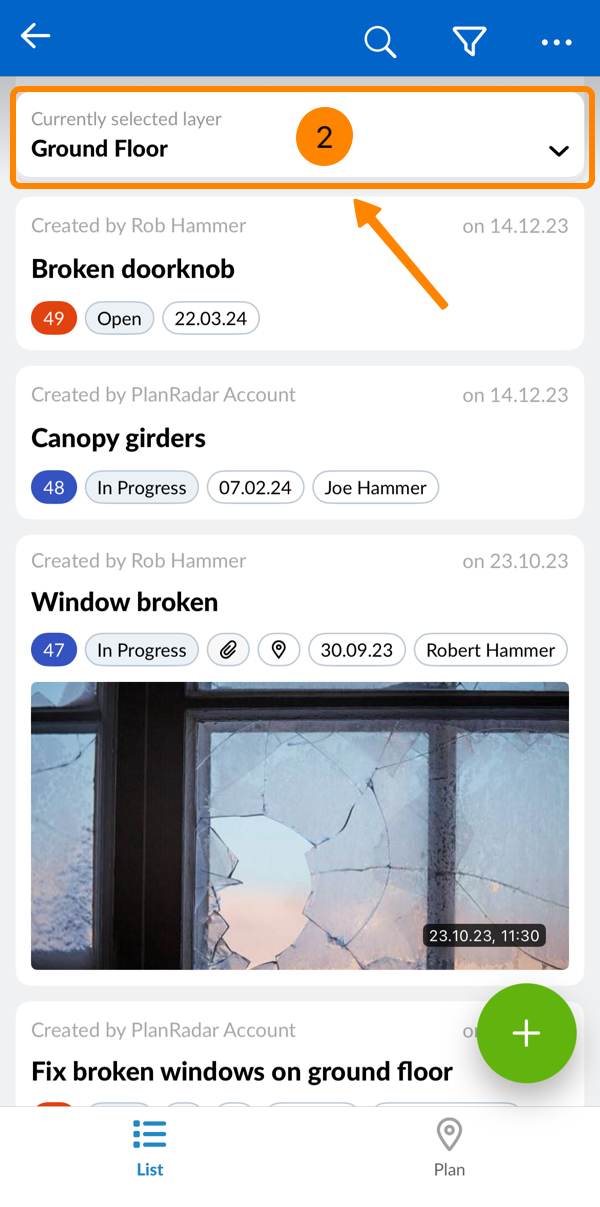

2. Abra el selector de capas

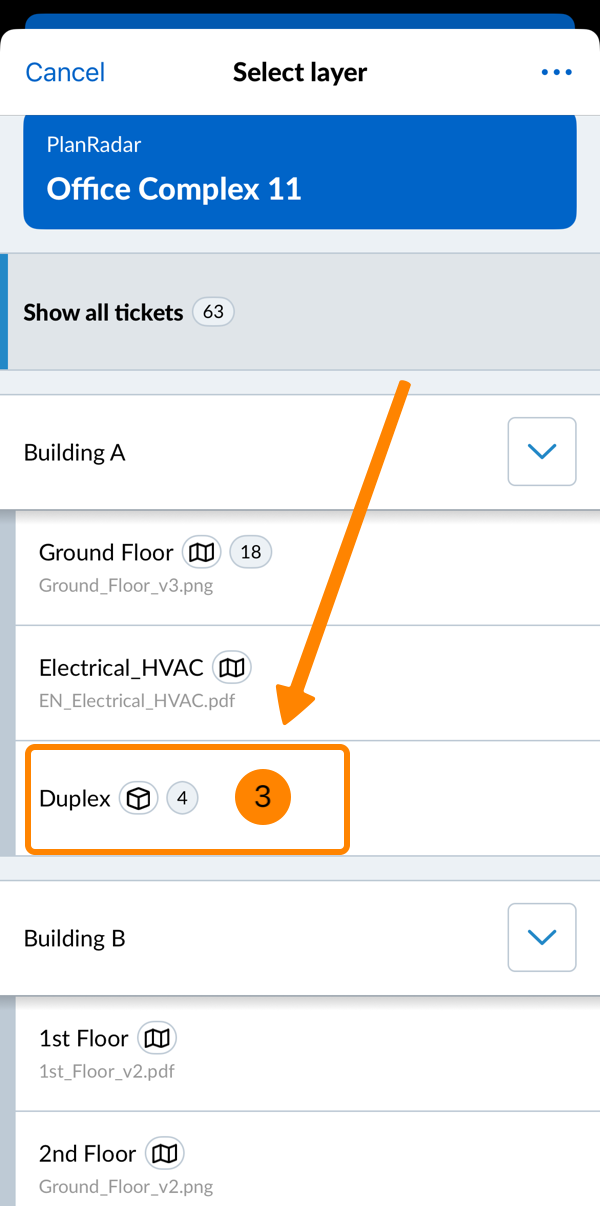

3. Pulse sobre una capa con un modelo BIM (marcada con el icono de un cubo)

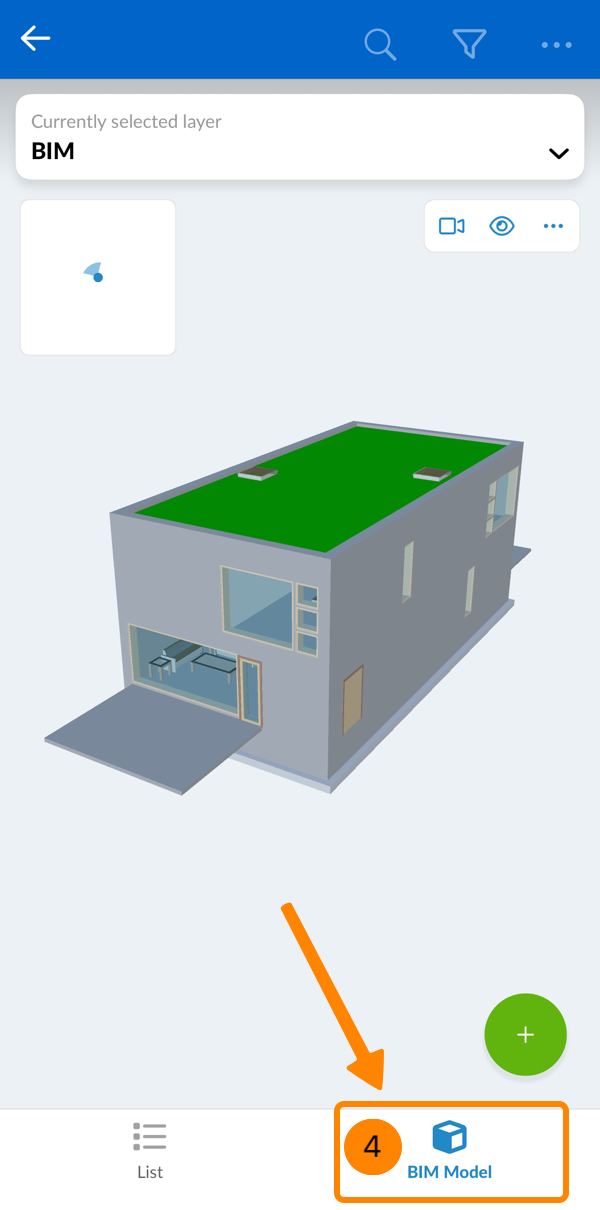

4. Toque Modelo BIM


Entrar en el modo AR

Asegúrese de que se encuentra en la misma ubicación física que está viendo en el modelo BIM, antes de entrar en el modo RA y alinear el modelo BIM.

Para entrar en el modo AR:

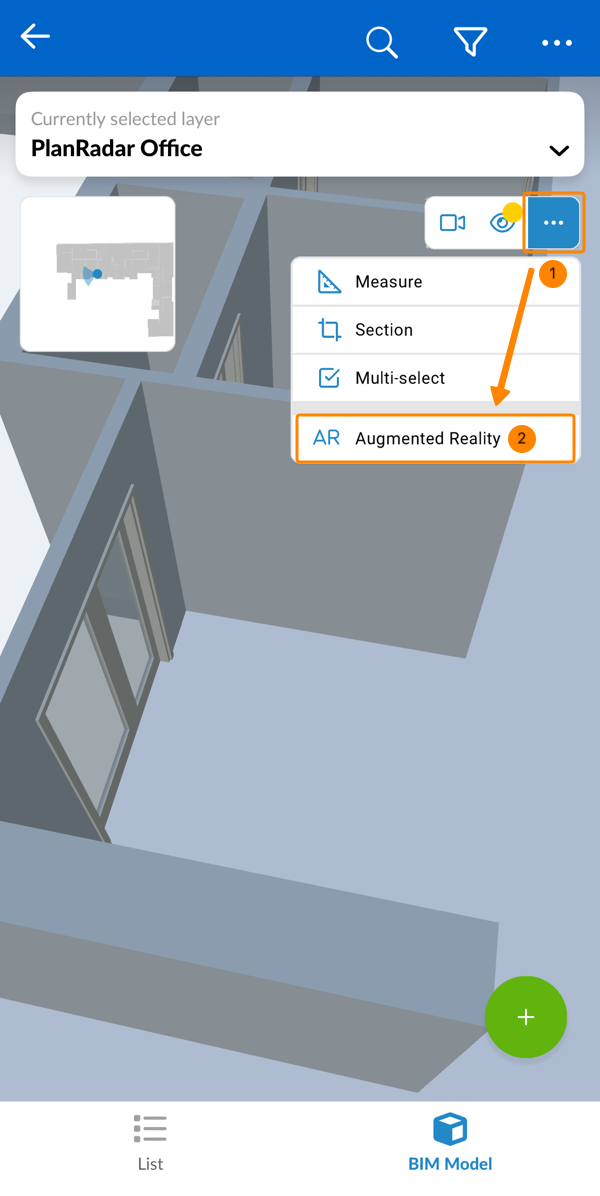

1. Abra el menú Más
2. Toque Realidad aumentada


Alinear el modelo BIM con la cámara

El proceso de alineación utiliza dos puntos de referencia para hacer coincidir el modelo BIM con su entorno real.

Para alinear el modelo BIM:

1. Pulse Establecer puntos para iniciar el proceso de alineación.

2. Establezca el primer punto en el modelo BIM
   Arrastre el marcador hasta una esquina claramente visible donde el suelo se encuentre con la pared, aproximadamente a 2-3 metros de su posición actual.

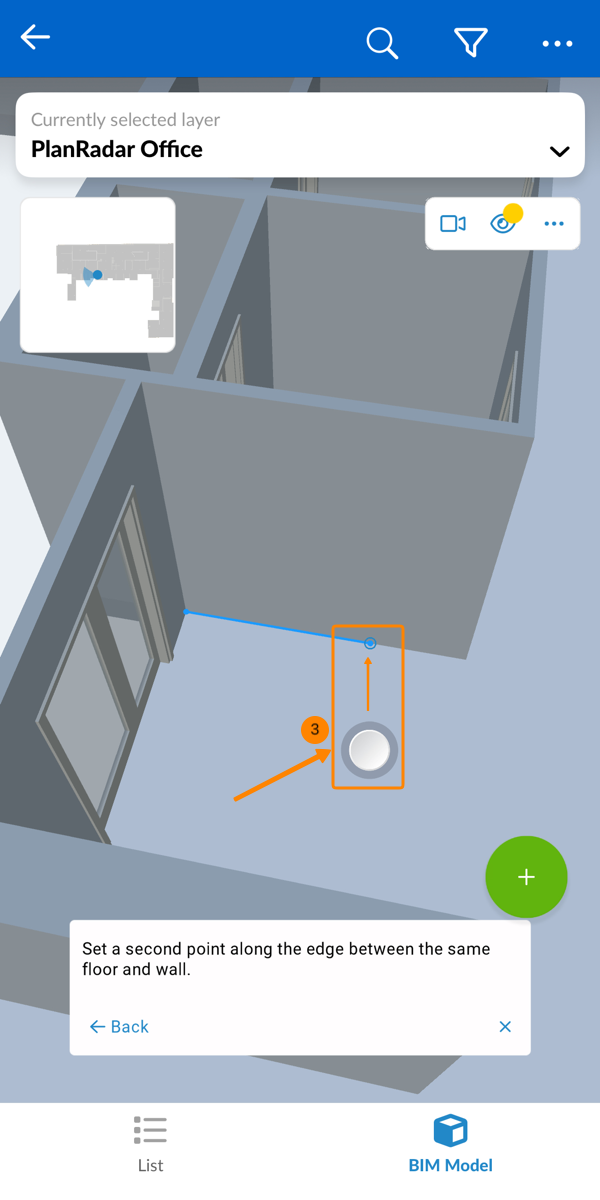

3. Establezca el segundo punto en el modelo BIM
   Arrastre el marcador a lo largo del mismo borde del suelo-pared que el primer punto, en una posición diferente.

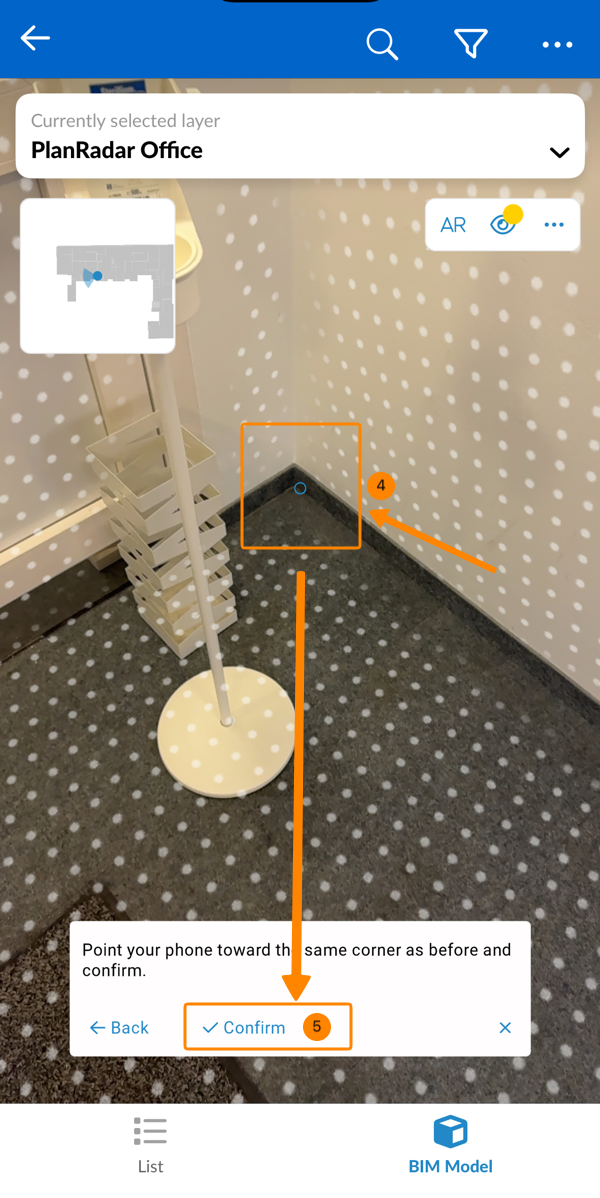

4. Alinee la cámara con el primer punto
   Apunte con su dispositivo móvil hacia la misma esquina física que seleccionó como primer punto.
5. Pulse Confirmar

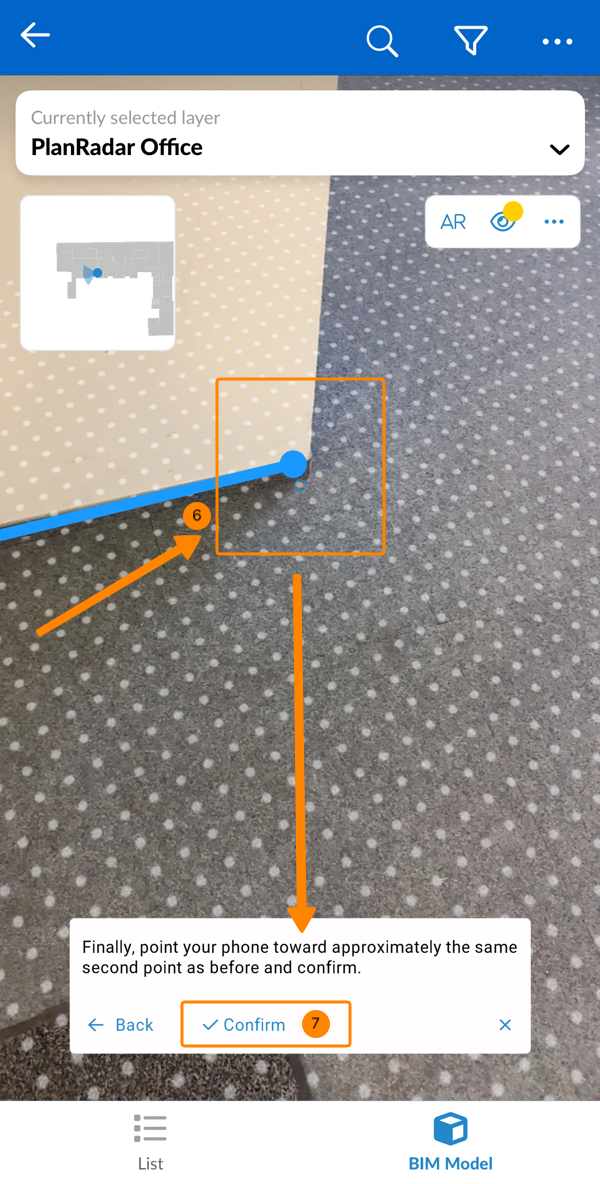

6. Alinee la cámara con el segundo punto
   Dirija su dispositivo móvil hacia el lugar físico correspondiente al segundo punto.
7. Pulse Confirmar


Una vez completado, el modelo BIM debe alinearse con su vista del mundo real.

Si la alineación está ligeramente desajustada, puede afinarla manualmente utilizando los controles de ajuste como se describe a continuación en Ajuste manualmente la alineación.

Mire a su alrededor en modo AR

Ahora está en modo AR y puede mirar a su alrededor simplemente moviendo su dispositivo móvil como si estuviera haciendo una foto o un vídeo. El modelo BIM permanecerá alineado automáticamente.

Ajustar la transparencia

Podrá ver simultáneamente lo que capta en directo la cámara de su dispositivo móvil y una superposición del modelo BIM. Puede ajustar la transparencia para centrarse más en la vista de la cámara o en el modelo BIM.

Para ello:

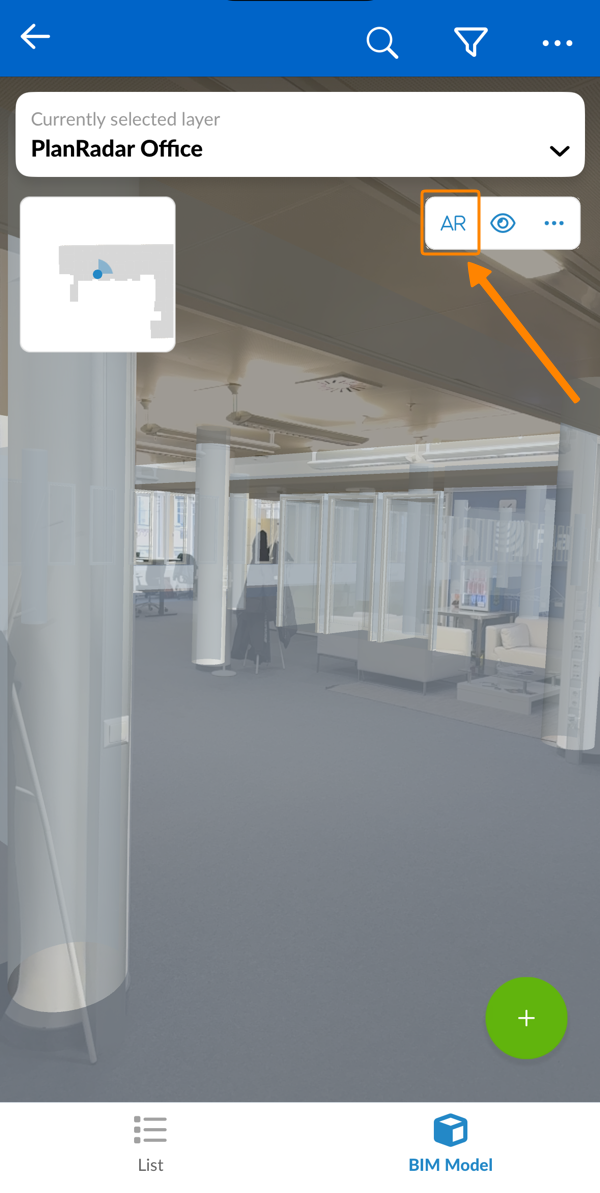

1. Toque AR
2. Arrastre el control deslizante.
   Muévalo hacia la izquierda para ver más de la cámara y menos del modelo BIM.
   Muévalo hacia la derecha para ver más del modelo BIM y menos de la cámara.

Ajustar manualmente la alineación

Puede ajustar opcionalmente la colocación del modelo BIM en la alimentación de su cámara en los ejes X, Y y Z y por rotación. Esto sólo es necesario en caso de que las posiciones alineadas automáticamente estén un poco desviadas.

Para ello:

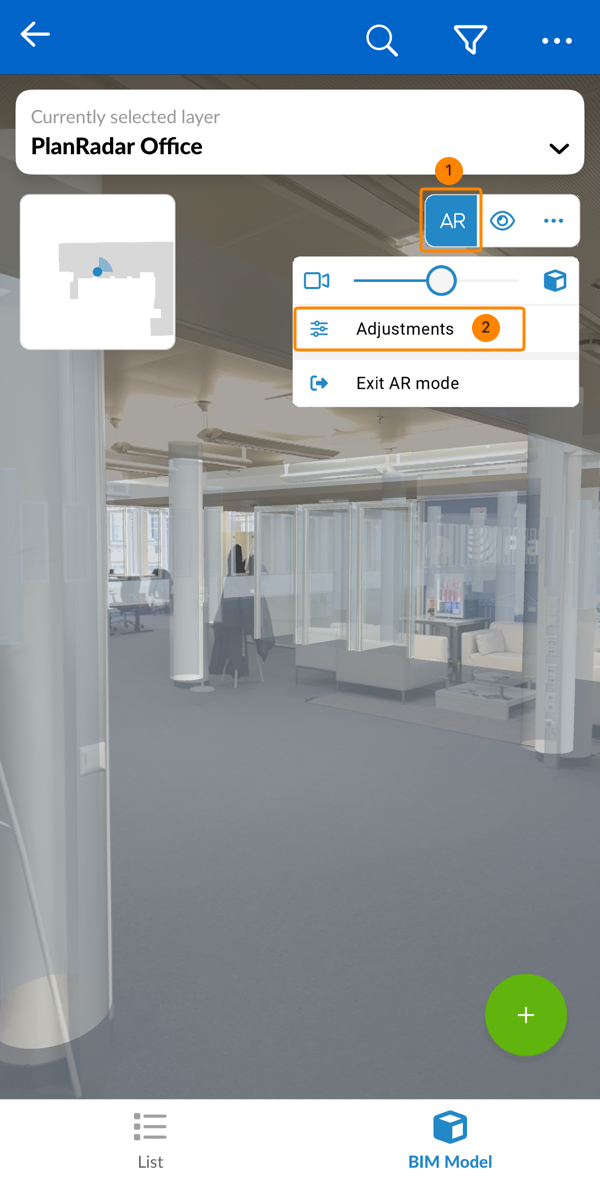

1. Toque AR
2. Toque Ajustes

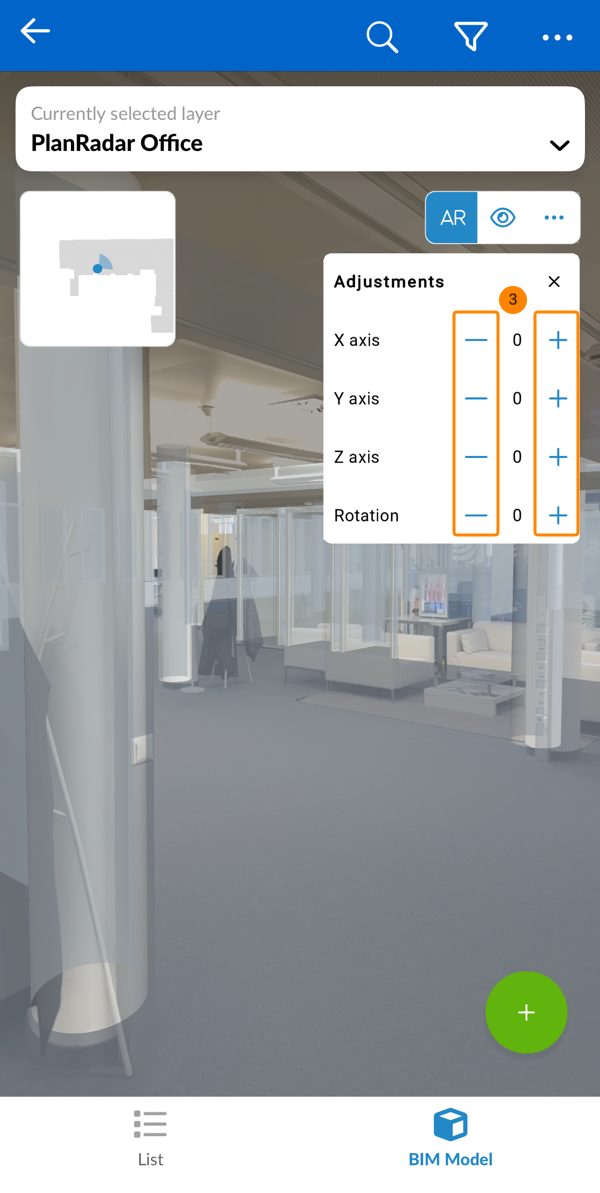

3. Pulse + o - para desplazar el modelo BIM hacia arriba o hacia abajo en el eje correspondiente o para girarlo


Salir del modo AR

Salir de AR no guardará la alineación. Tendrá que volver a Alinear el modelo BIM con la cámara si vuelve a entrar en el modo AR. Si sale del visor BIM o cambia de modelo/capa, saldrá automáticamente del modo AR.

Para salir del modo AR:

1. Toque AR
2. Pulse Salir del modo AR
