Support BIM dans PlanRadar

Vue d'ensemble

PlanRadar vous permet d'intégrer facilement des modèles BIM dans vos projets. Vous pouvez télécharger des modèles uniques ou fédérés qui seront synchronisés avec les applications mobiles pour une utilisation hors ligne. Les utilisateurs peuvent visualiser les modèles où qu'ils soient et créer et gérer des problèmes en 3D dans toutes nos applications.

Qu'est-ce qu'un modèle BIM ?

BIM est l'abréviation de Building Information Modeling (modélisation des données du bâtiment). Il s'agit d'une représentation numérique d'un bâtiment ou d'un projet d'infrastructure. Il s'agit d'un modèle 3D collaboratif et riche en données qui englobe à la fois les aspects physiques et fonctionnels du projet.

Avec PlanRadar, vous pouvez partager sans effort vos modèles BIM sur des appareils mobiles et atteindre un niveau de précision élevé lors du repérage des tickets dans un environnement 3D, dépassant la précision que l'on peut obtenir avec un plan 2D.

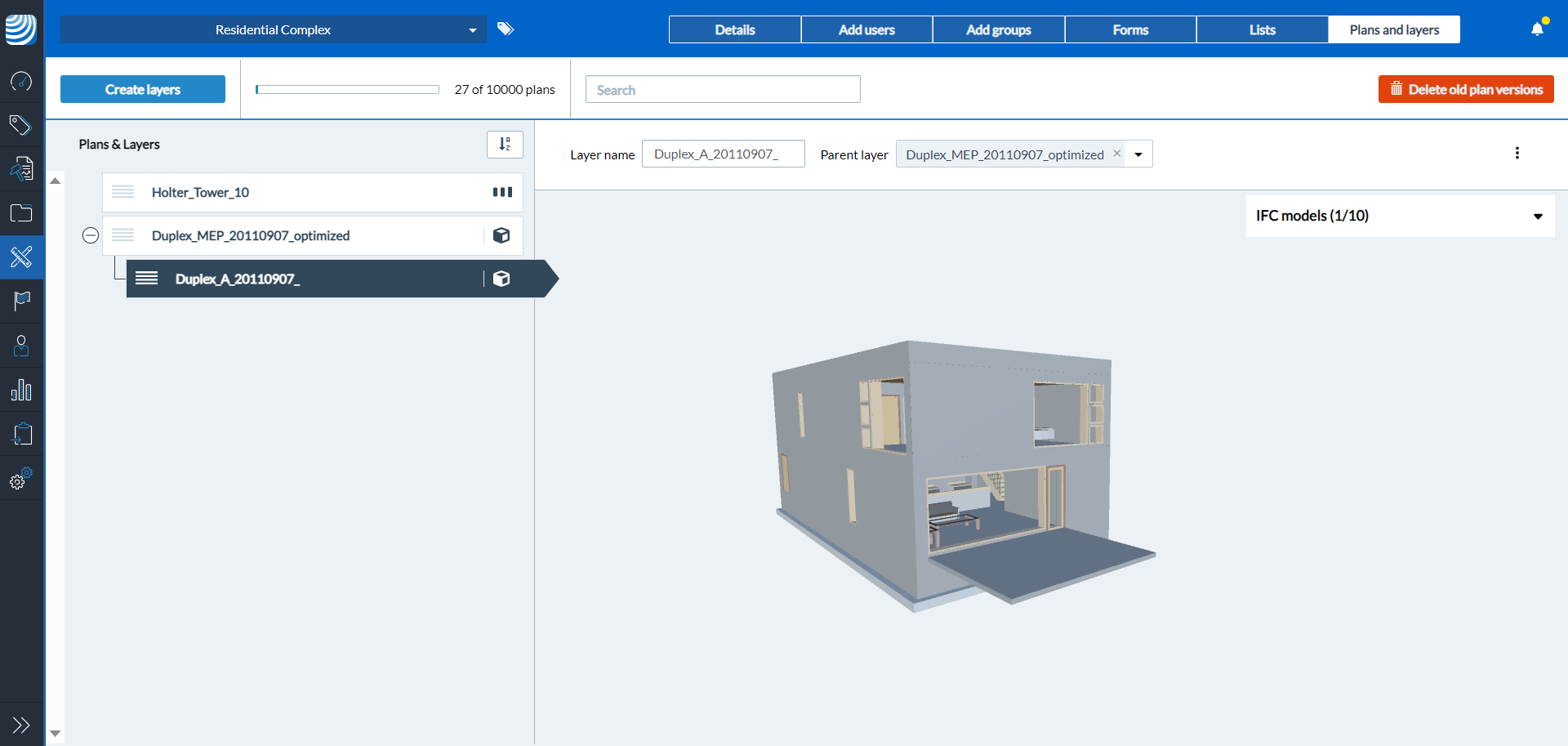

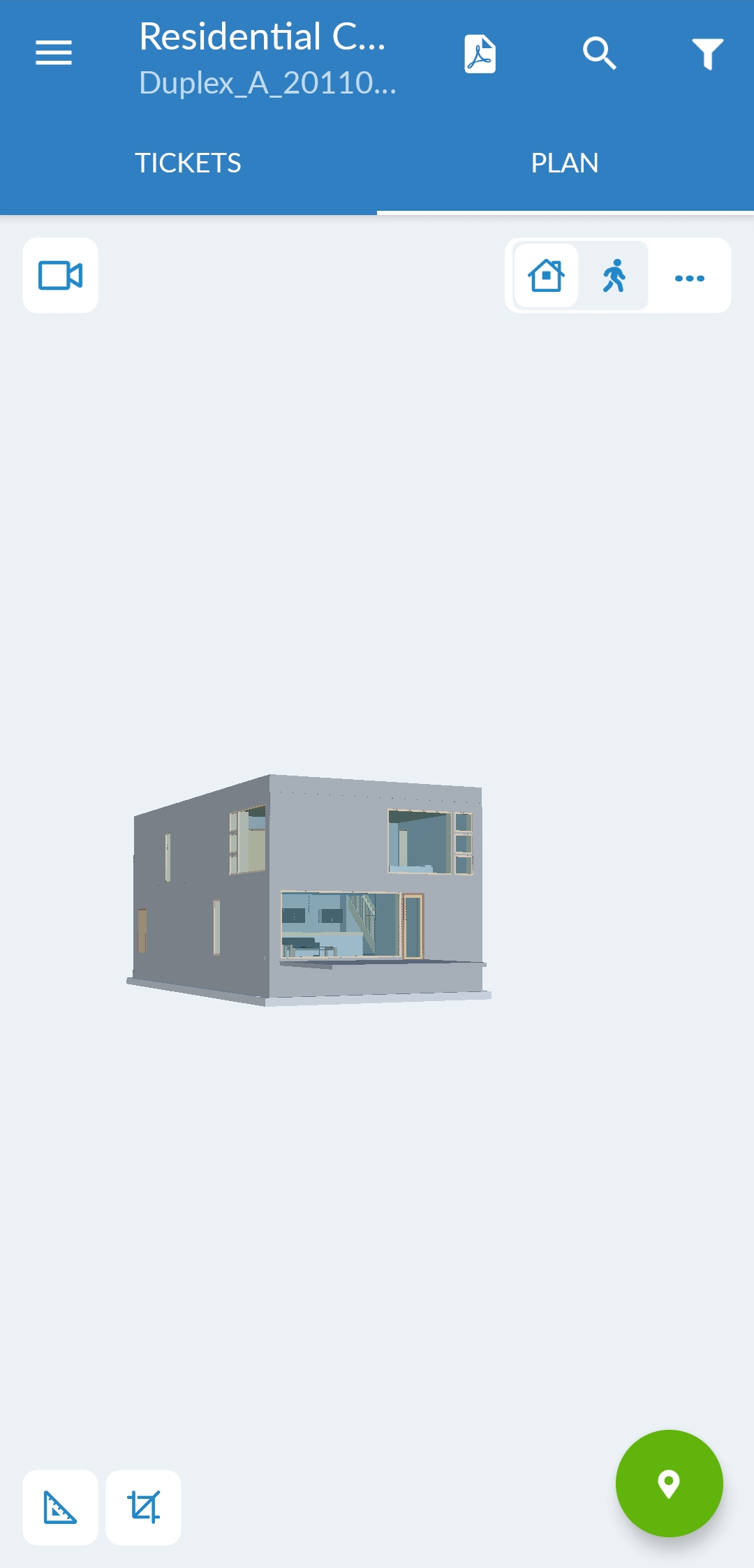

Exemple de modèle BIM téléchargé sur PlanRadar

• WebApp
• Android

Formats de fichiers pris en charge par PlanRadar

PlanRadar supporte le standard IFC (IFC 2x3, IFC 4 et IFC 4.3) pour la gestion des modèles.

Exigences relatives au modèle BIM

La performance de la visualisation de grands modèles BIM sur l'application Web dépend fortement de votre bande passante Internet, car chaque modèle doit être chargé à partir des serveurs de PlanRadar à l'ouverture.

En revanche, les applications Windows, iOS et Android offrent l'avantage de stocker les modèles localement, ce qui évite le chargement répété du serveur. Pour les modèles plus importants, assurez-vous que vous disposez d'une mémoire suffisante - en particulier sur les appareils mobiles - avec un minimum de 16 Go de RAM ou plus, afin de garantir une meilleure expérience.

Modèles BIM fédérés

PlanRadar prend en charge modèles fédérés au cas où votre projet nécessiterait de travailler avec plusieurs modèles en parallèle. Vous pouvez télécharger jusqu'à 10 fichiers IFC par couche, ce qui vous permet d'incorporer efficacement tous les aspects pertinents du plan dans une seule vue (par exemple, un modèle architectural, électrique et de chauffage, ventilation et climatisation). Pour en savoir plus, consultez Upload & Manage BIM Models in the Webapp > Upload BIM Models to a Layer > Upload Multiple BIM Models.

Applications prises en charge

Notre fonction BIM est prise en charge par toutes les applications : iOS, Android, Web app et Windows app. En savoir plus dans : BIM Viewer

Télécharger des modèles BIM

Vous pouvez télécharger des modèles BIM sur votre compte de la même manière que des plans 2D. Pour en savoir plus, consultez le site Upload & Manage BIM Models in the Webapp.

Vous pouvez également Télécharger des modèles BIM via le plugin Revit PlanRadar.
