Couches

Vue d'ensemble

Découvrez les couches dans PlanRadar, ce que vous pouvez faire avec elles et comment elles sont liées aux plans .

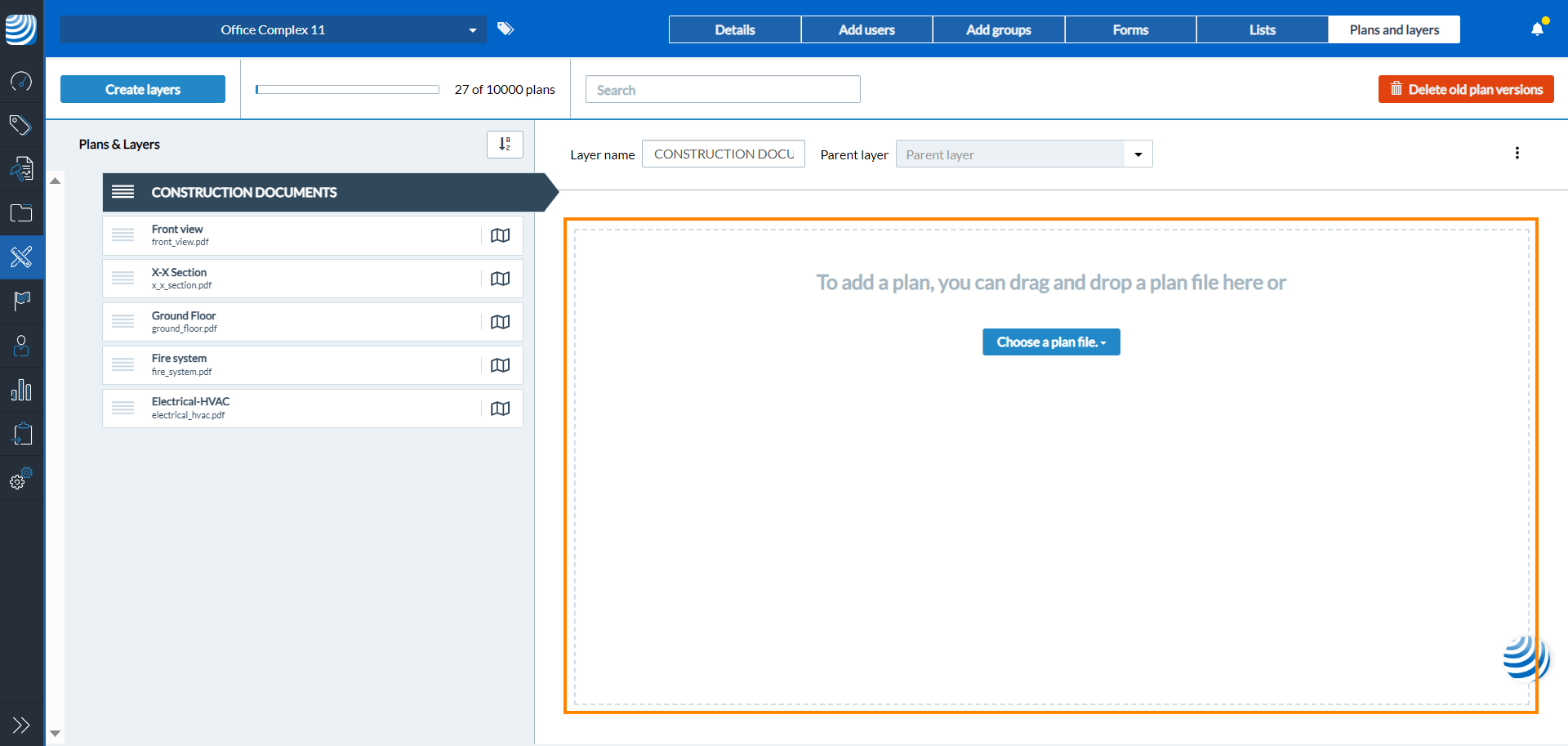

Exemple d'une couche sans plan :

Qu'est-ce qu'un calque ?

Vous pouvez considérer les calques comme des dossiers qui vous aident à organiser vos plans et vos tickets.
Pour télécharger un plan dans un projet, il doit être assigné à un calque. Chaque calque ne peut contenir plus d'un plan. Toutefois, les calques peuvent également être utilisés avec un modèle BIM ou entièrement sans plan.

Structurer un projet

Les calques sont utilisés pour organiser efficacement votre projet. Ces couches sont classées en couches parentales et en couches enfantines, offrant ainsi une structure hiérarchique à vos projets.

Par exemple, dans le cas de la gestion d'un grand projet de construction, vous pouvez créer un calque principal. À l'intérieur de cette couche, vous pouvez inclure des couches distinctes pour chaque bloc. Chaque couche de bloc peut ensuite contenir des couches enfant pour les étages individuels, etc. Cela simplifie l'organisation de projets complexes.

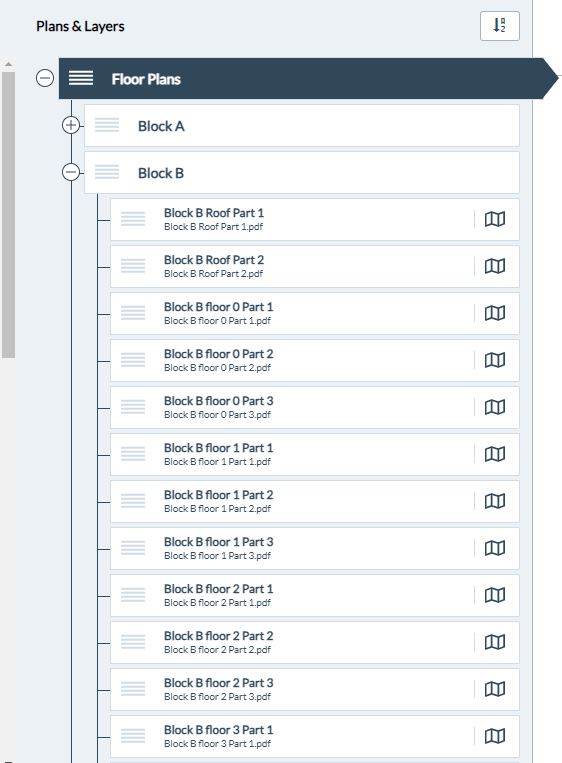

Exemple de structuration d'un projet par couches

Pour en savoir plus, consultez Gérer les couches d'un projet.

Ajouter des billets aux calques

Pour créer des tickets, il faut les rattacher à un calque. Cela permet d'organiser vos tickets et de les filtrer plus facilement en fonction des calques auxquels ils sont rattachés.

Pour en savoir plus, consultez le site Créer un ticket.

Filtrer les billets par couches

Lorsque vous visualisez vos tickets, vous pouvez afficher ceux qui ne sont rattachés qu'à une certaine couche. De plus, vous pouvez utiliser des filtres pour afficher certains tickets dans une ou plusieurs couches.

Pour en savoir plus, consultez le site Voir les tickets d'un projet, d'un calque ou d'un formulaire.

Chargement de plans et de modèles BIM dans les calques

Les calques vous permettent de télécharger des plans ou des modèles BIM, comme décrit dans Télécharger des plans dans les calques.

Chaque couche ne peut contenir qu'un seul plan ou modèle BIM. Cependant, chaque plan peut avoir plusieurs versions et jusqu'à 10 modèles BIM peuvent être combinés dans une couche. Pour en savoir plus, consultez Update Plans et Upload & Manage BIM Models in the Webapp.
