BIM Viewer

Tobias Patek
  • Mise à jour

Vue d'ensemble

Utilisez la visionneuse BIM dans PlanRadar lorsque vous travaillez avec des modèles BIM. Le visualiseur vous permet d'afficher ou de masquer les éléments du modèle, de visualiser les propriétés IFC, de mesurer les distances, les angles et les surfaces, de créer des sections, etc.

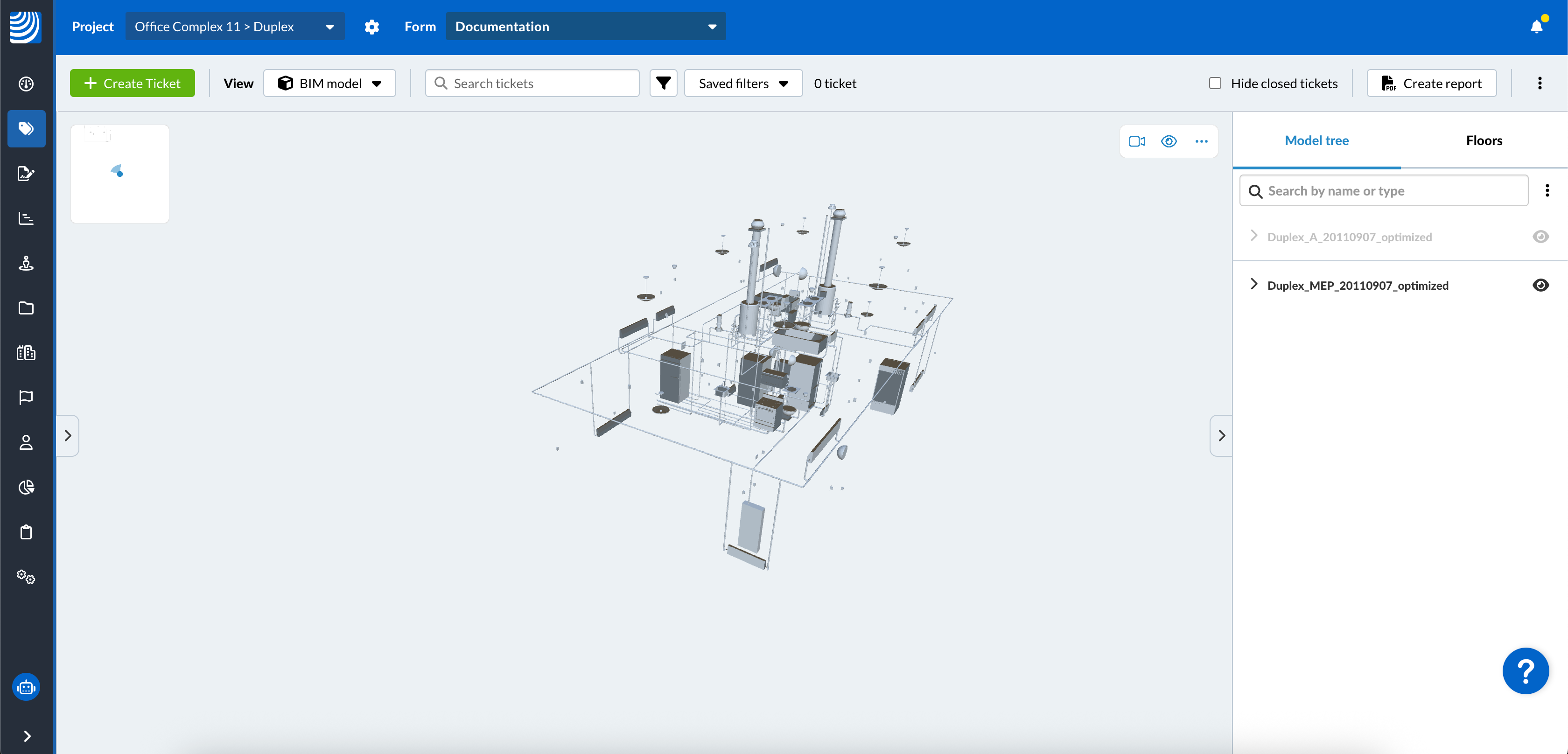

PlanRadar permet également de travailler avec des modèles IFC fédérés, c'est-à-dire de visualiser plusieurs modèles IFC en même temps. Pour faciliter la navigation dans le modèle BIM, vous pouvez basculer entre le mode caméra libre et le mode marche. En outre, une carte d'ensemble en 2D vous permet d'ajuster rapidement votre position et l'orientation de la caméra.

Pour en savoir plus sur BIM Support in PlanRadar.

Accès et autorisations

Pour accéder au BIM Viewer, vous devez être un utilisateur interne disposant de l'autorisation "Tickets & Project Reports". Pour en savoir plus, consultez Permissions.

Le BIM Viewer est disponible sur les comptes Pro et Enterprise. Pour en savoir plus, consultez le site Prix et abonnements.

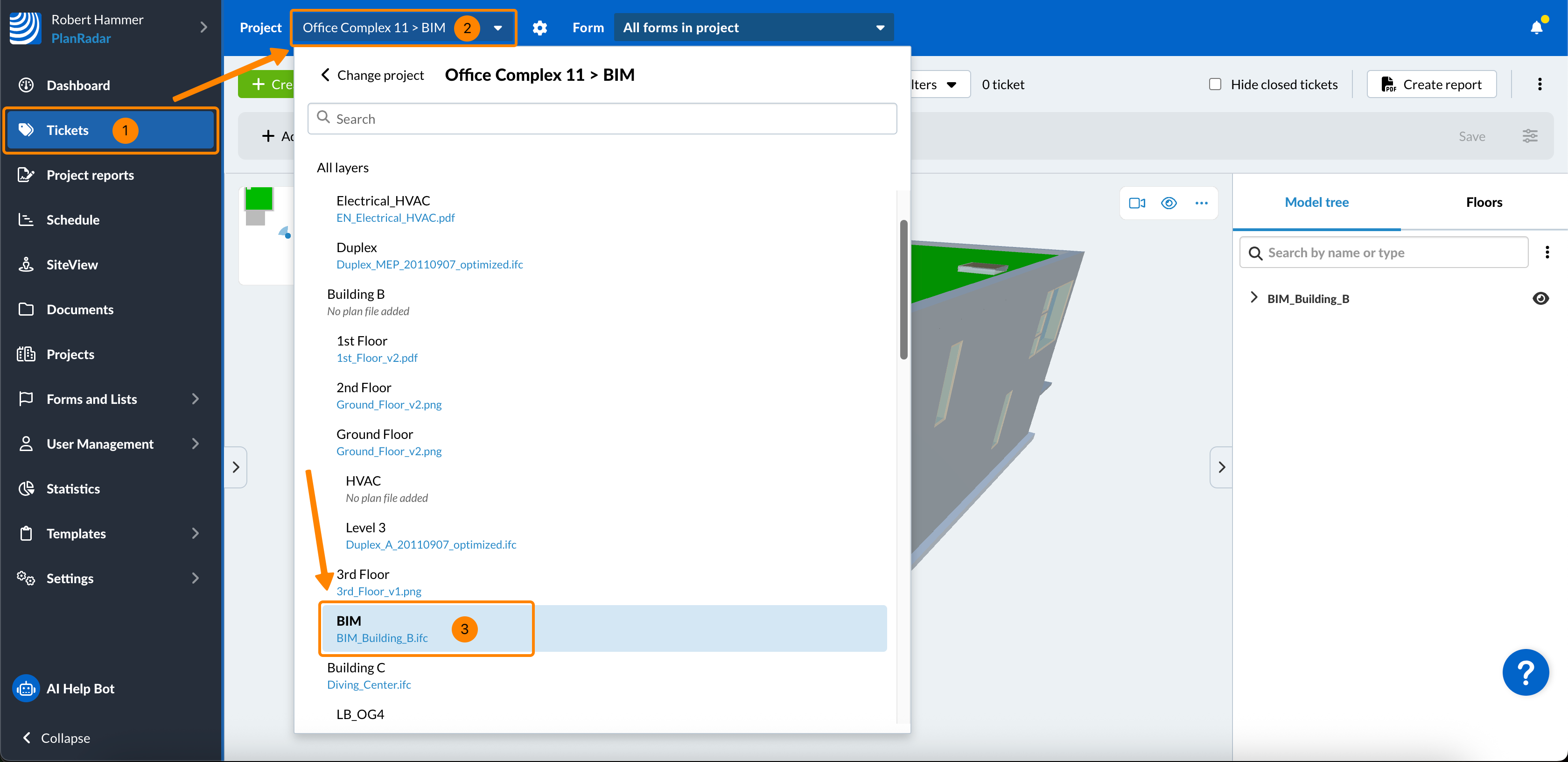

Comment accéder au BIM viewer

  1. Cliquez sur Tickets
  2. Ouvrez le menu déroulant du projet
  3. Sélectionnez le projet et la couche

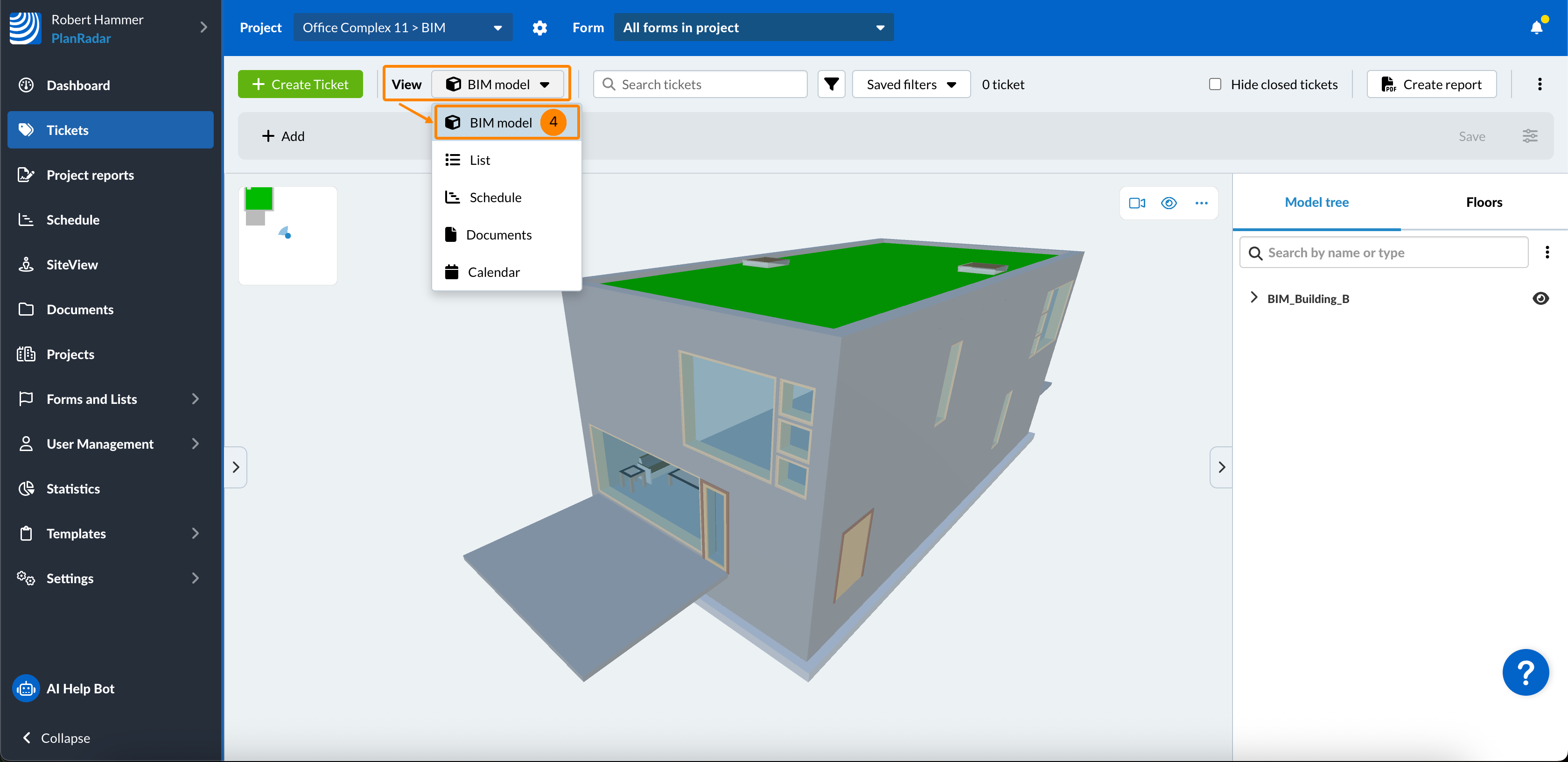

  4. Cliquez sur BIM model dans le menu déroulant View

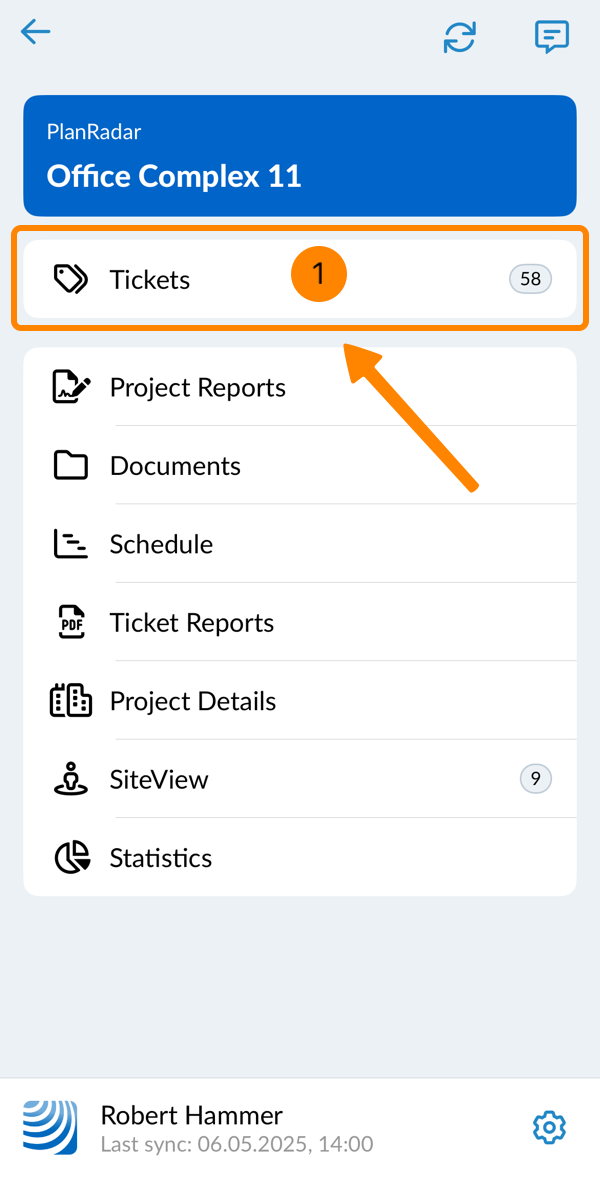

  1. Robinet Tâches
  2. Ouvrez le sélecteur de couches
  3. Tapez sur un calque contenant un modèle BIM (marqué par une icône en forme de cube)

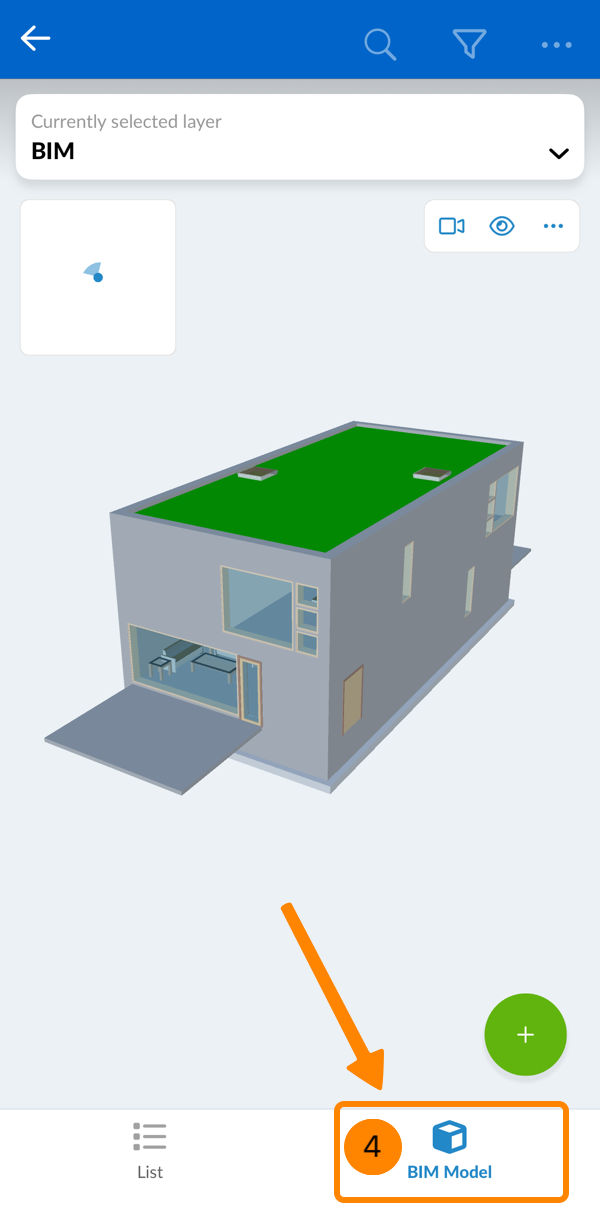

  4. Tapez sur Modèle BIM

Modèle d'arbre et de plancher

La barre latérale droite de la vue du modèle BIM comporte deux onglets : Arbre du modèle répertorie les composants du modèle sous forme d'arbre et Étages répertorie tous les niveaux du modèle avec un aperçu du plan.

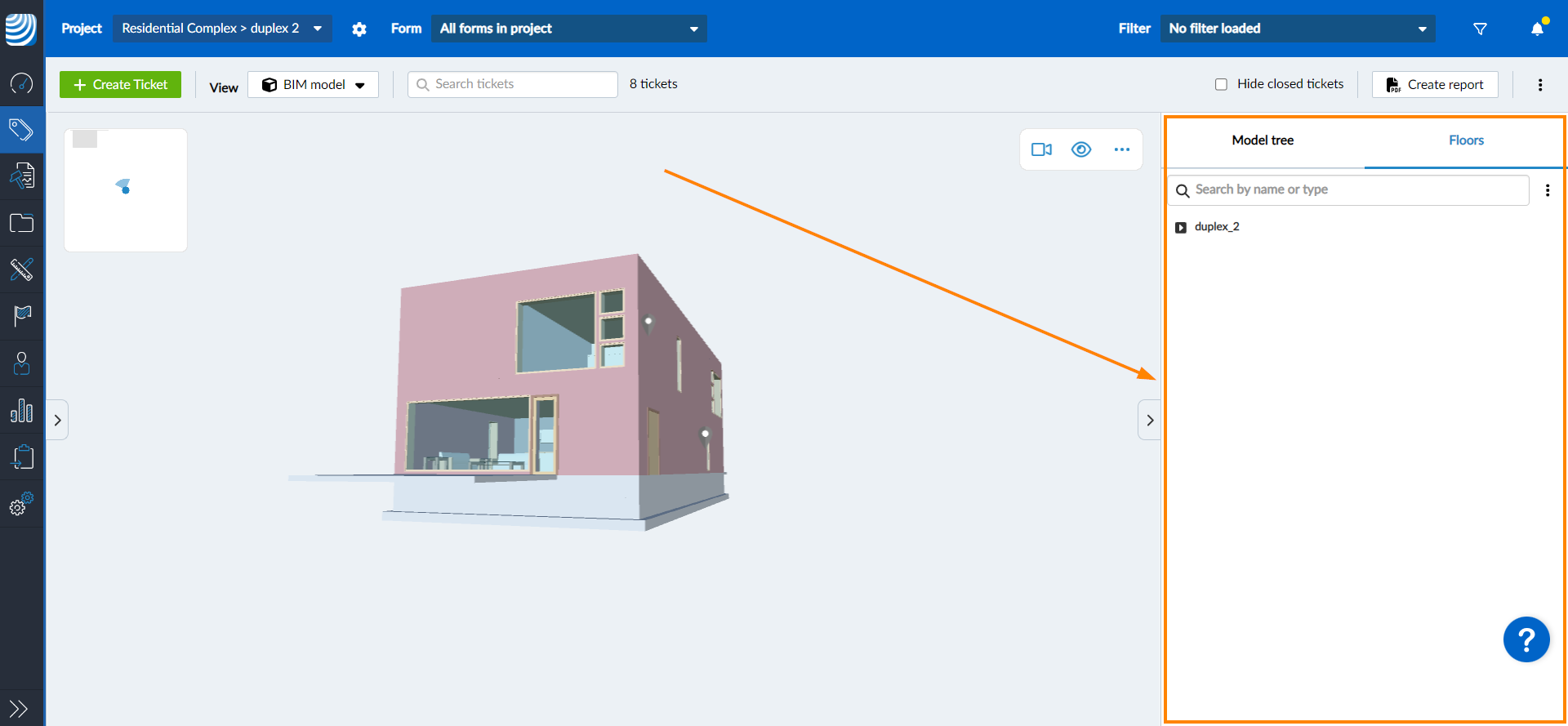

Right Sidebar.png

Modèle d'arbre

L'arbre du modèle présente les composants du modèle sous forme d'arbre conformément à la norme IFC.

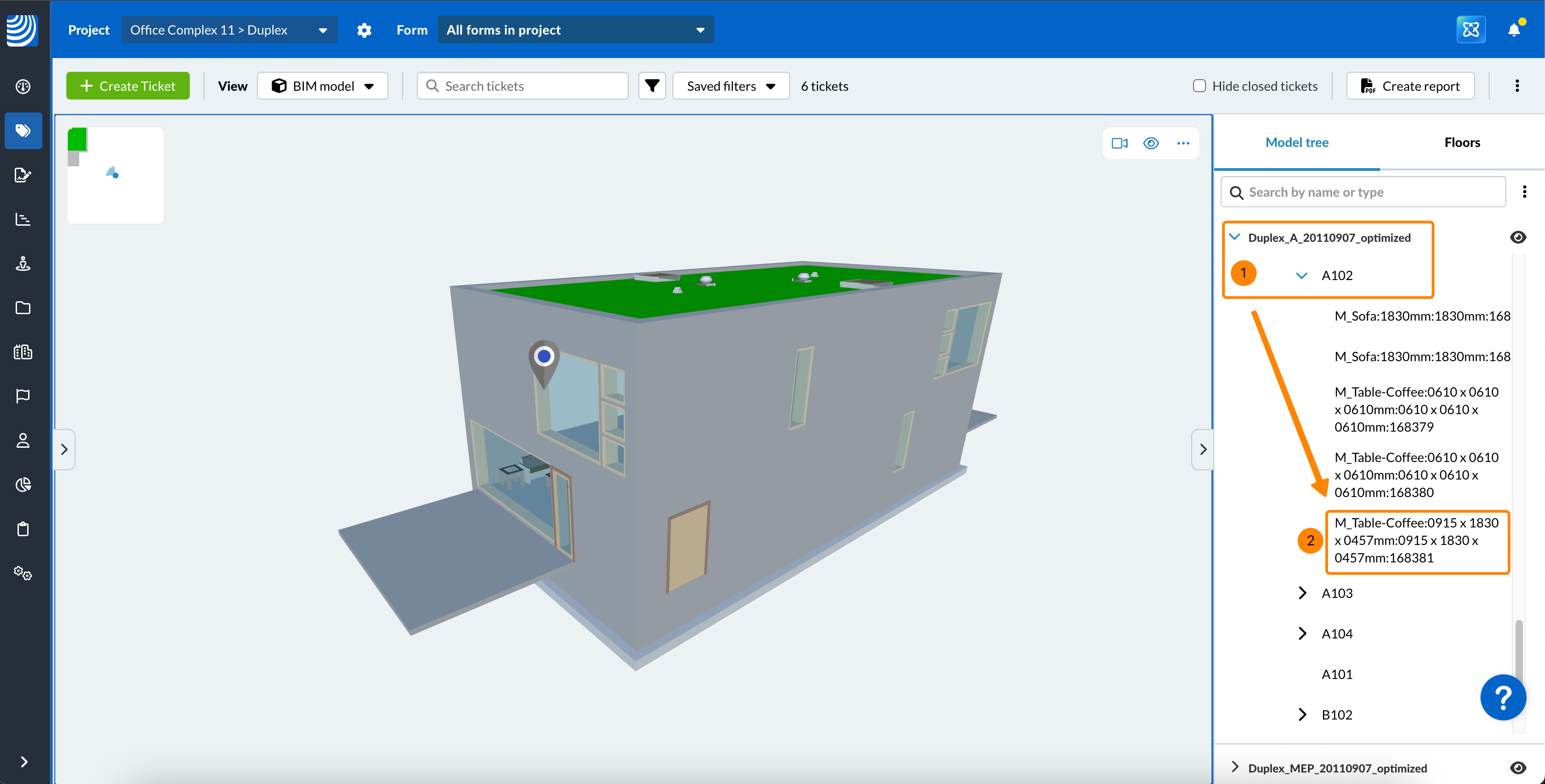

Pour visualiser l'arborescence du modèle :

  1. Cliquez sur Arborescence du modèle
  2. Cliquez sur la flèche latérale située à côté du composant pour le développer et faire apparaître les éléments associés.
    Model Tree Components.png

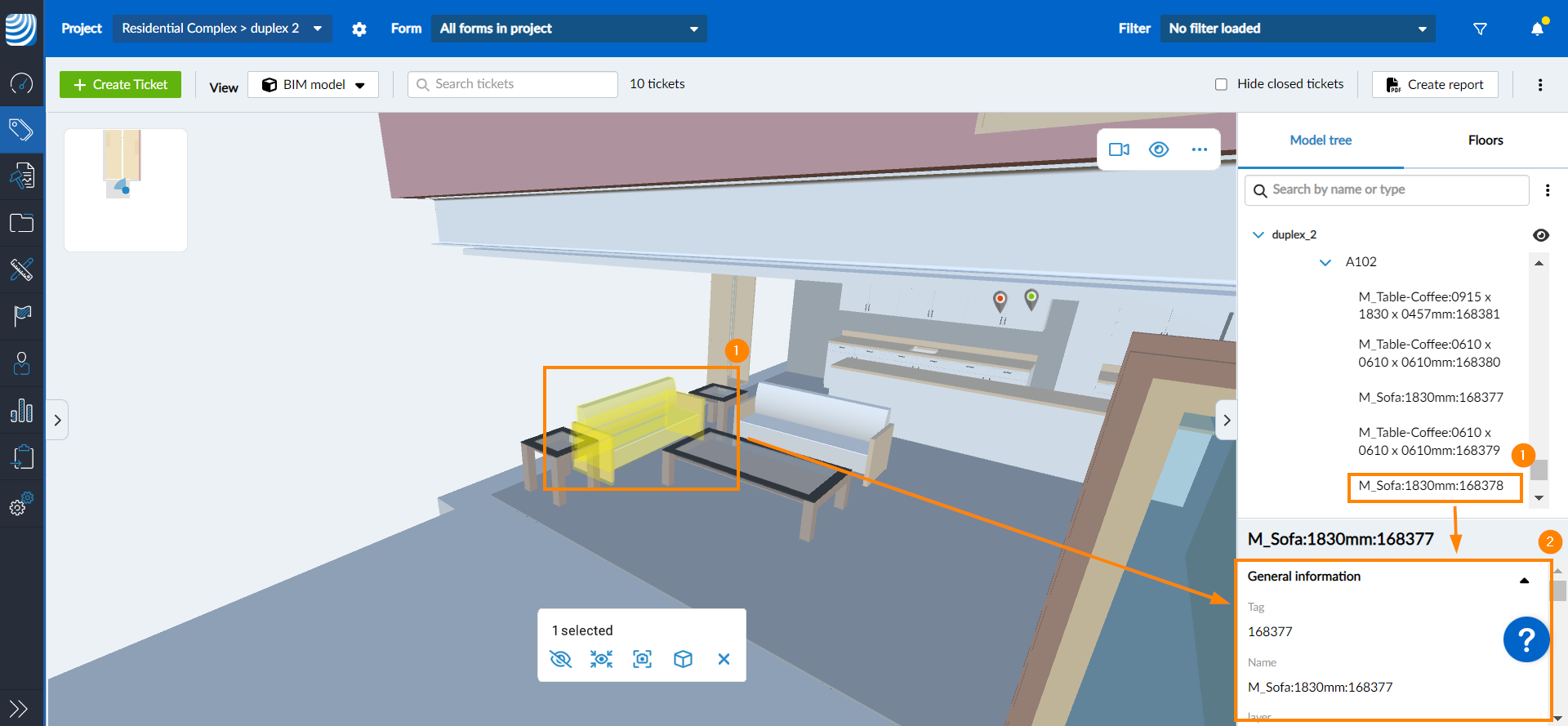

Afficher les propriétés de l'élément

Pour afficher les propriétés IFC d'un élément :

  1. Cliquez sur l'élément dans l'arborescence du modèle ou dans la vue 3D
  2. Les propriétés IFC apparaissent dans la barre latérale sous l'arborescence du modèle
    Element Properties.png
  3. Facultatif : faites glisser la partie supérieure du panneau des propriétés pour le redimensionner
    Resize Properties Panel.png

Rechercher un élément

Vous pouvez trouver un élément en le recherchant dans l'arborescence du modèle. Pour rechercher un élément :

  1. Tapez le nom de l'élément dans la barre de recherche
  2. Les éléments correspondant à la phrase de recherche apparaissent dans l'arborescence du modèle

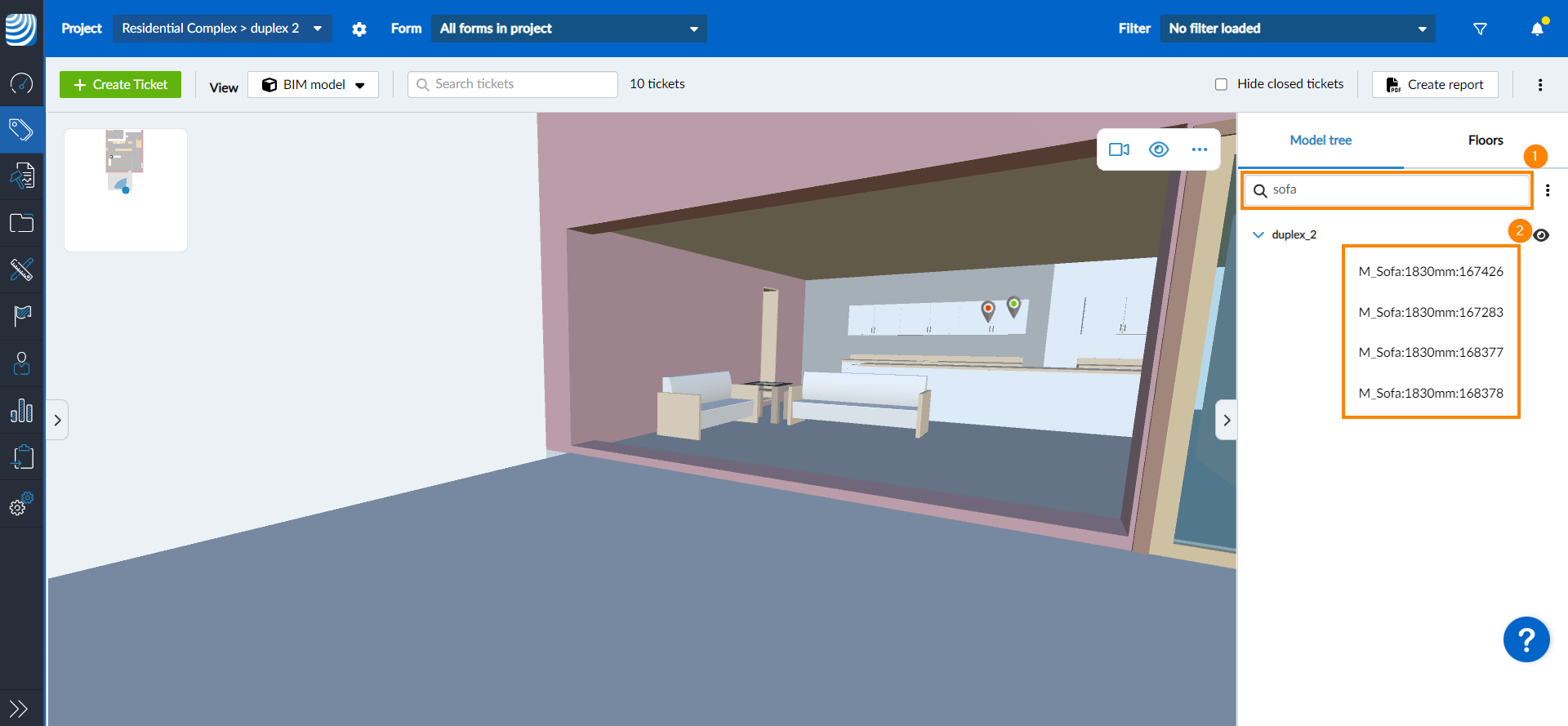

    Search an Element.png

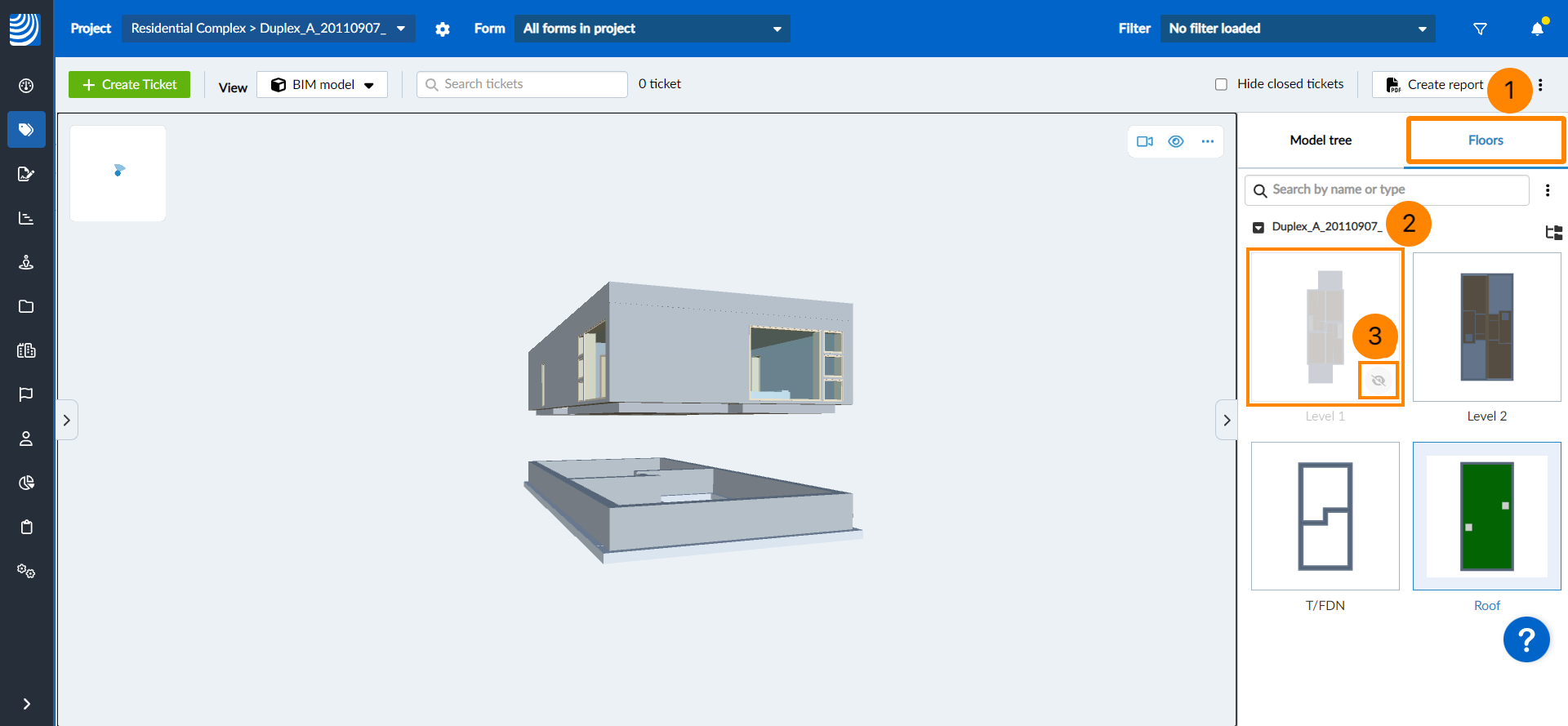

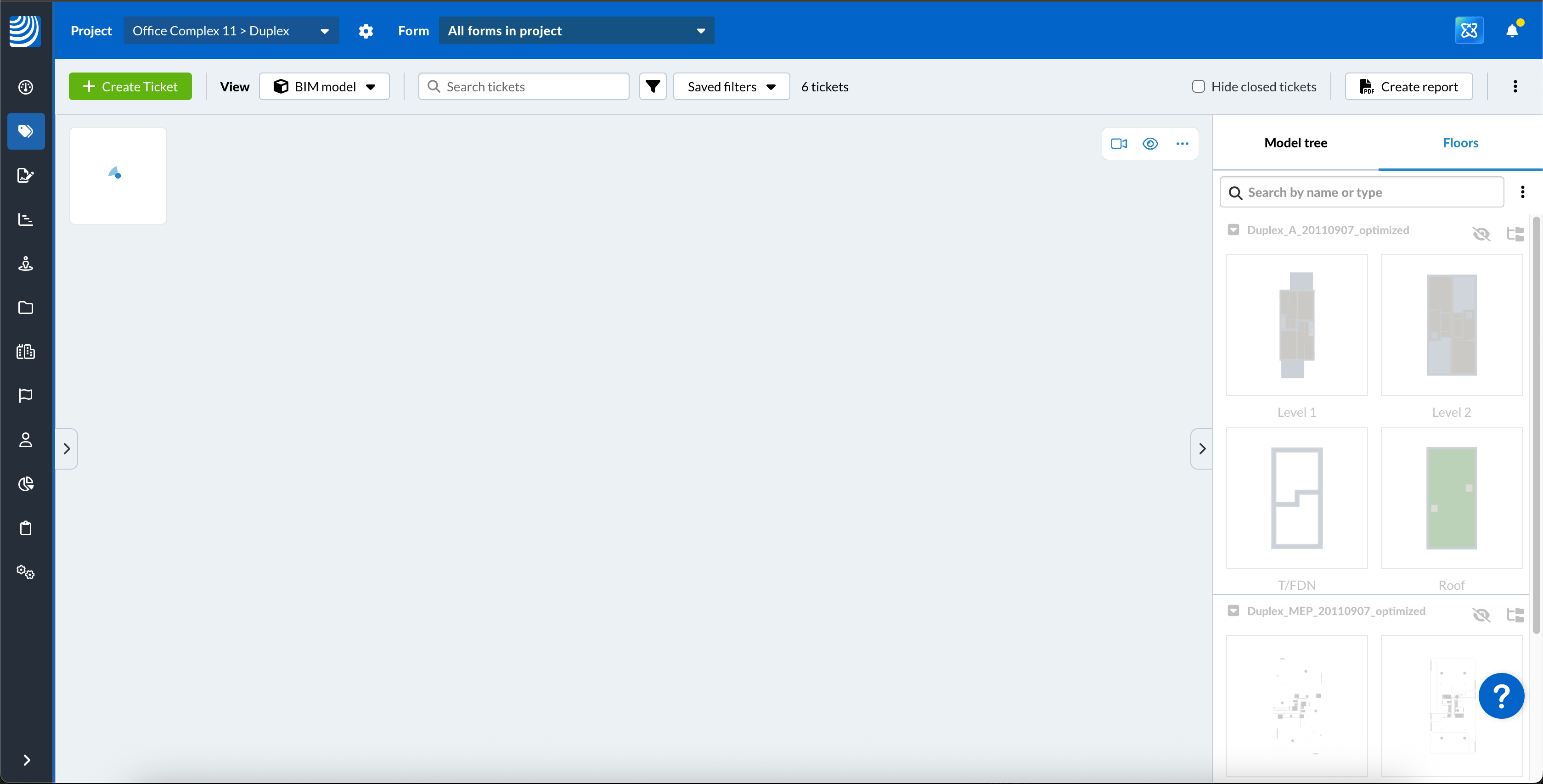

Planchers

La section des étages répertorie tous les étages du modèle avec un aperçu en plan. Pour afficher un étage dans une vue en plan orthographique :

  1. Cliquez sur Planchers
  2. Cliquez sur le nom du modèle pour le développer et afficher les différents étages
  3. Cliquez sur l'étage que vous souhaitez visualiser dans une vue de plan orthographique

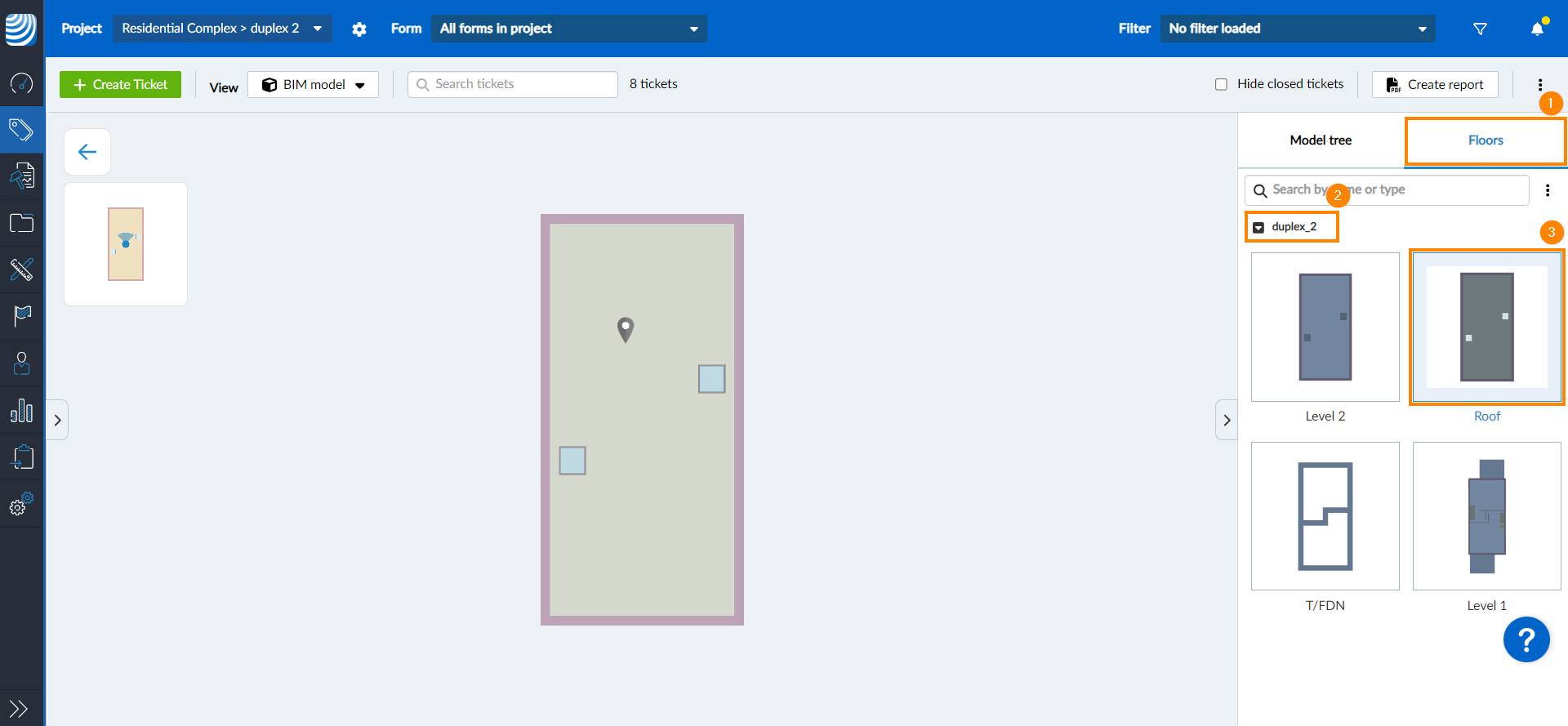

    2D Plans.png
  4. Pour revenir à l'affichage du modèle 3D, cliquez sur le bouton back

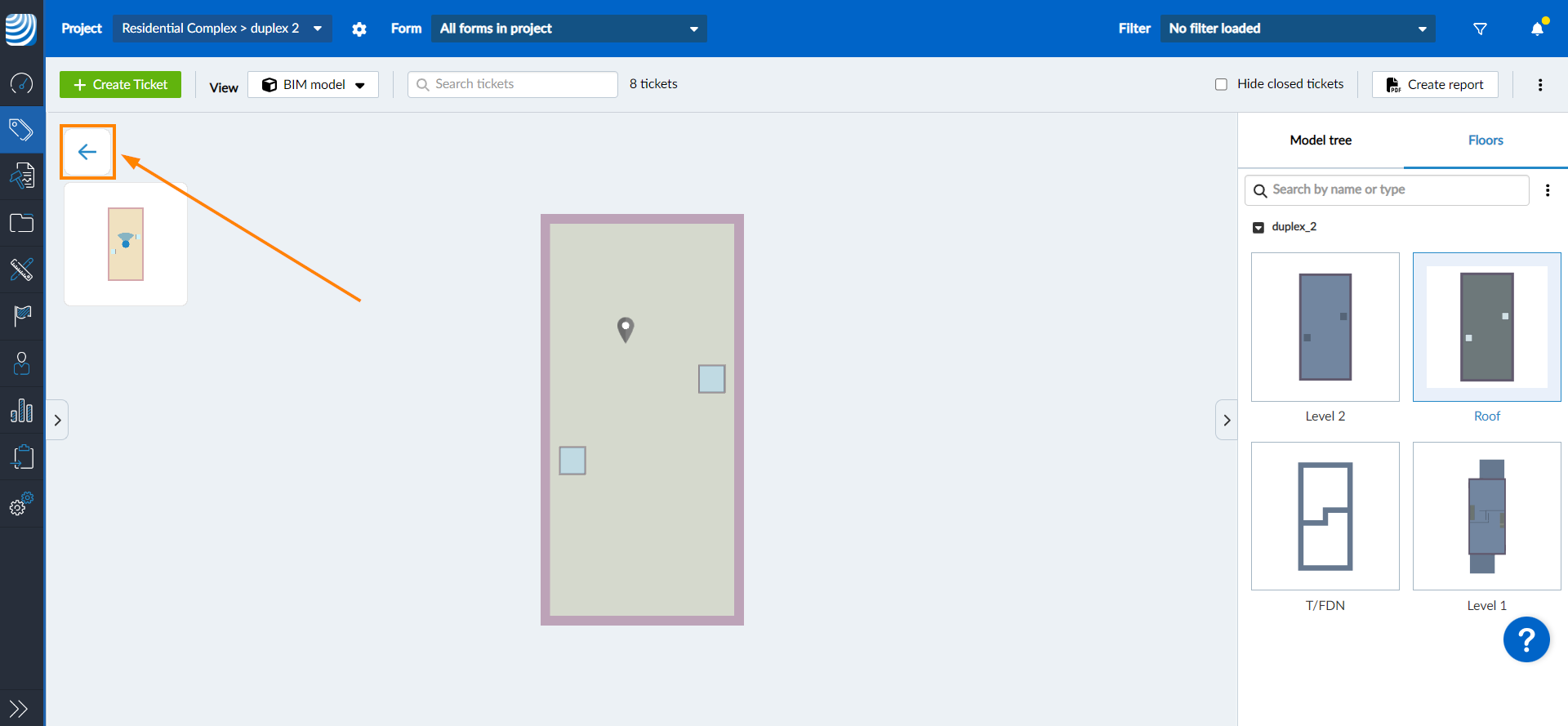

    Exit 2D Floors.png

Modèle d'arbre

L'arborescence du modèle vous permet de naviguer dans les composants de l'arborescence du modèle IFC pour afficher les propriétés IFC, centrer le visualiseur sur cet élément ou masquer tous les autres.

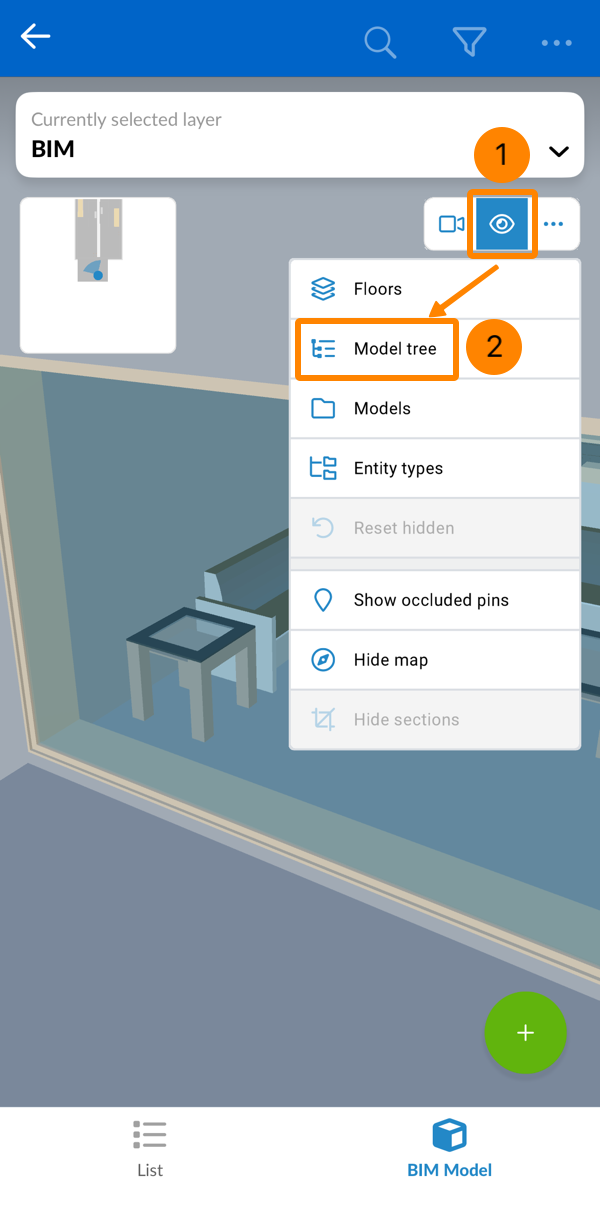

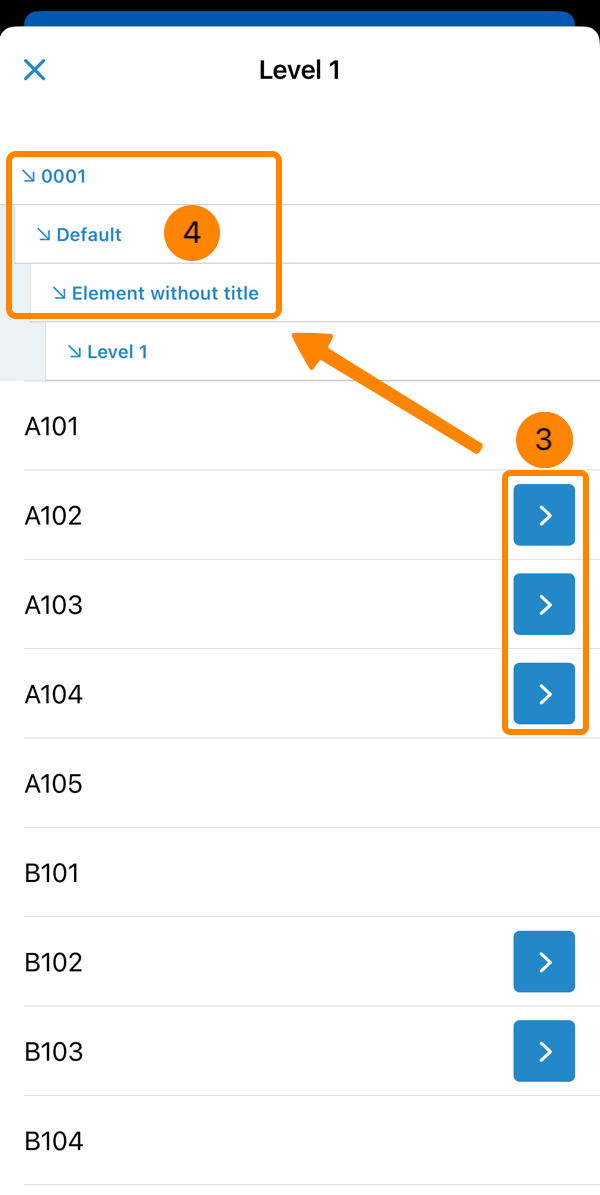

Pour naviguer dans l'arborescence du modèle :

  1. Appuyez sur l'icône eye
  2. Tapez sur Arborescence du modèle
  3. Appuyez sur les icônes arrow pour descendre d'un niveau
  4. Facultatif : Appuyez sur le niveau précédent pour remonter dans la structure

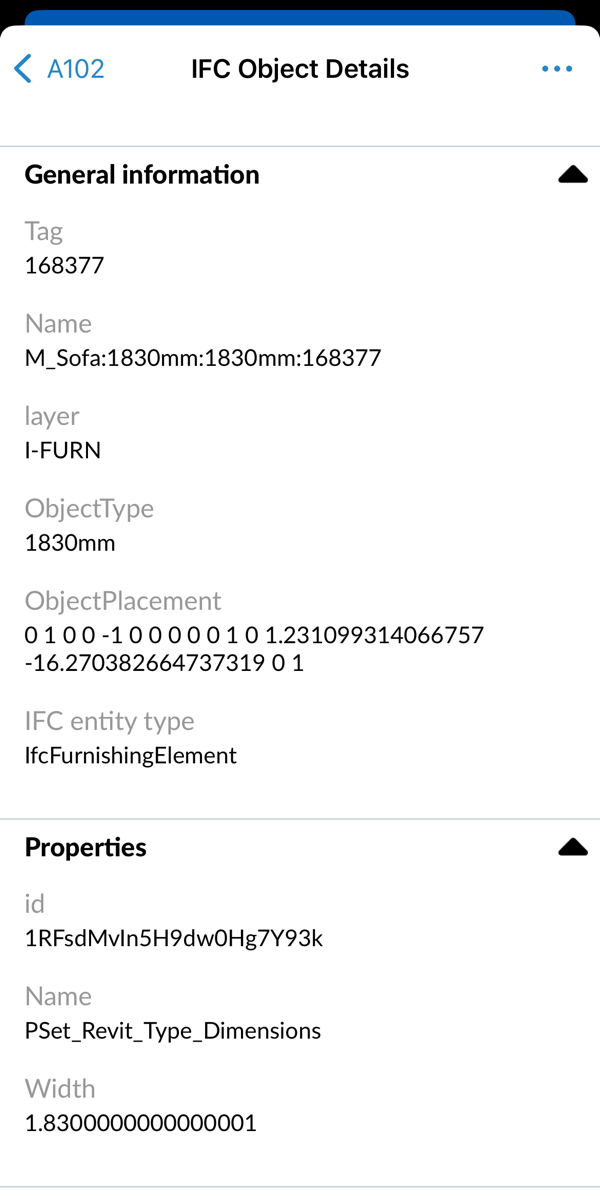

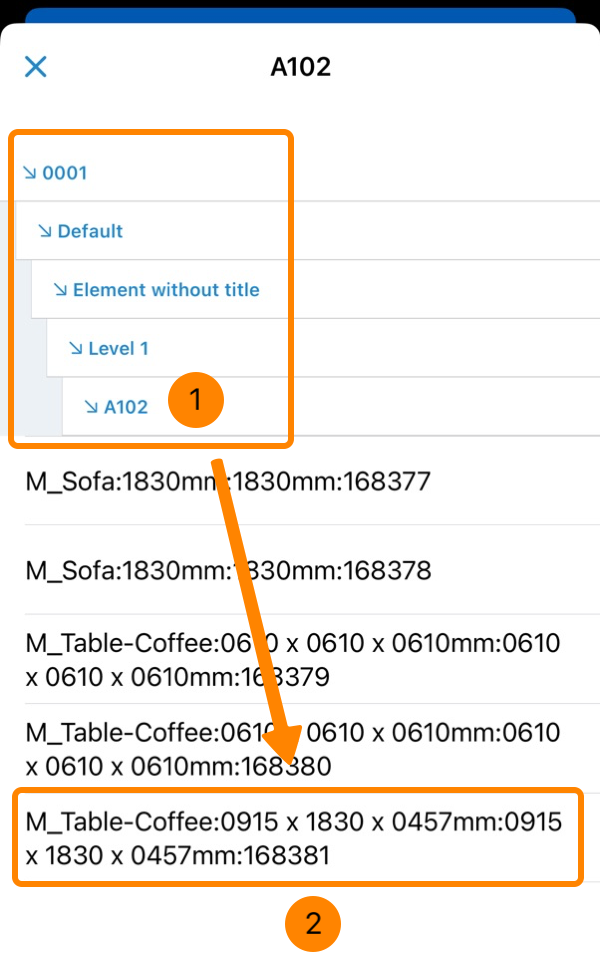

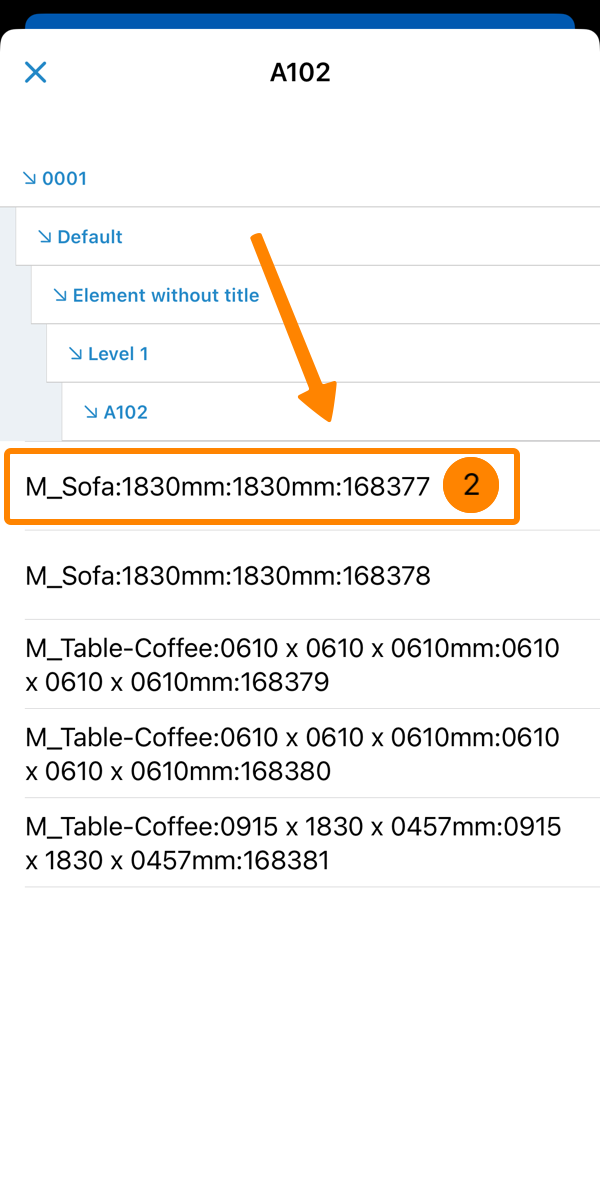

Pour afficher les propriétés IFC d'un objet :

  1. Naviguer vers un niveau avec des objets (comme décrit ci-dessus)
  2. Touchez un objet, par exemple M_Sofa

  3. Visualisez les propriétés IFC en faisant défiler l'écran vers le bas

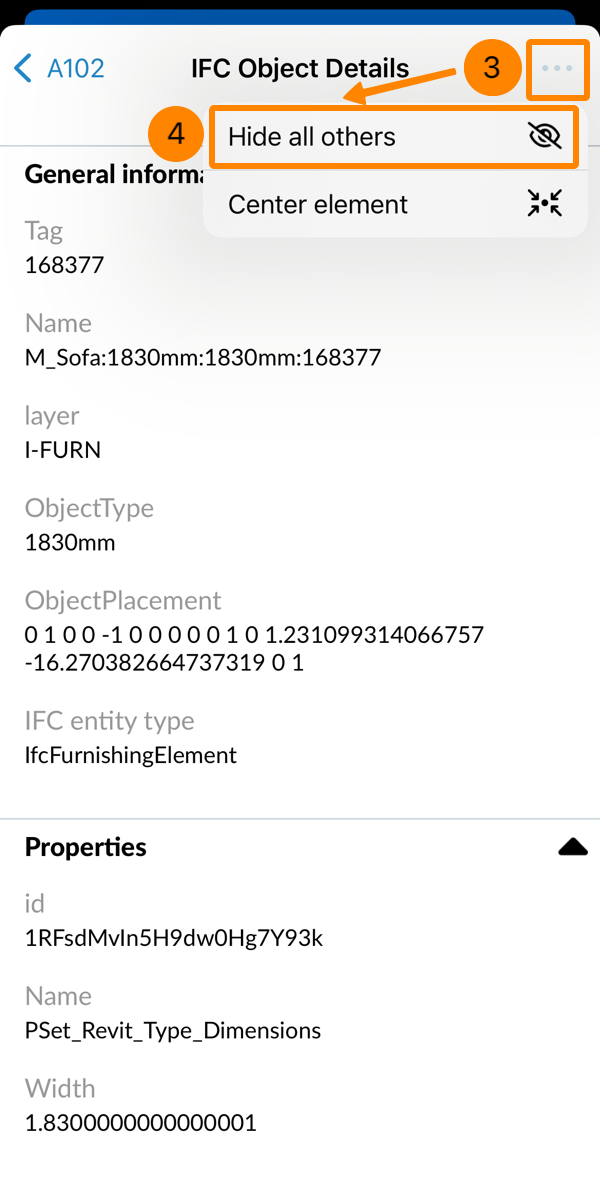

Pour afficher un objet dans le visualiseur BIM et masquer tous les autres objets :

  1. Naviguer vers un niveau avec des objets (comme décrit ci-dessus)
  2. Touchez un objet, par exemple M_Sofa

  3. Ouvrez le menu More
  4. Appuyez sur Masquer tous les autres

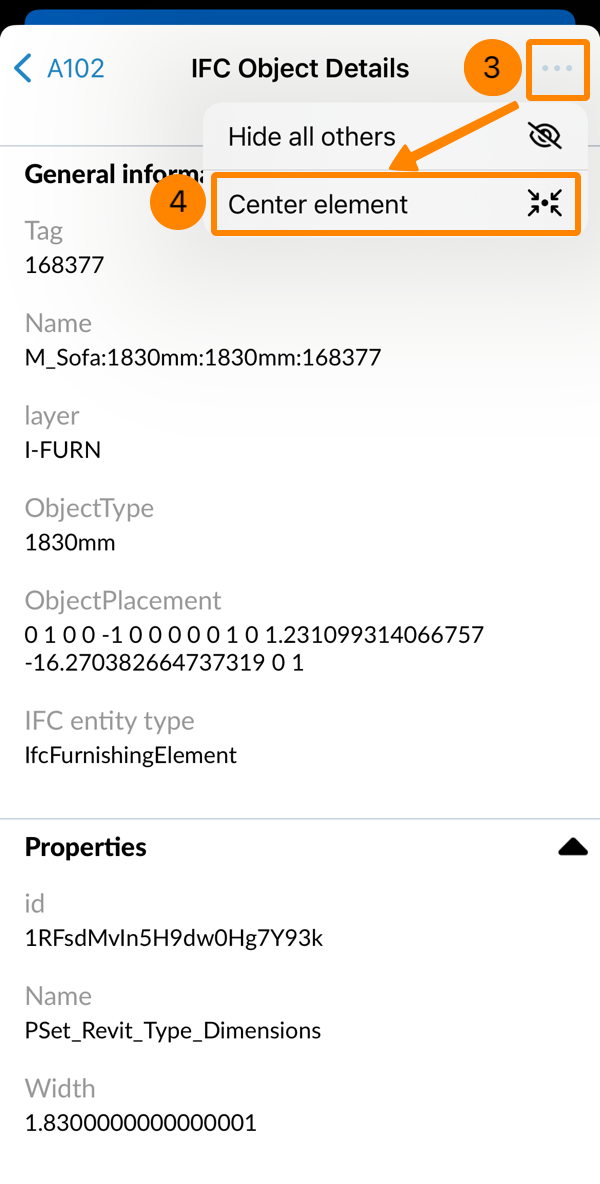

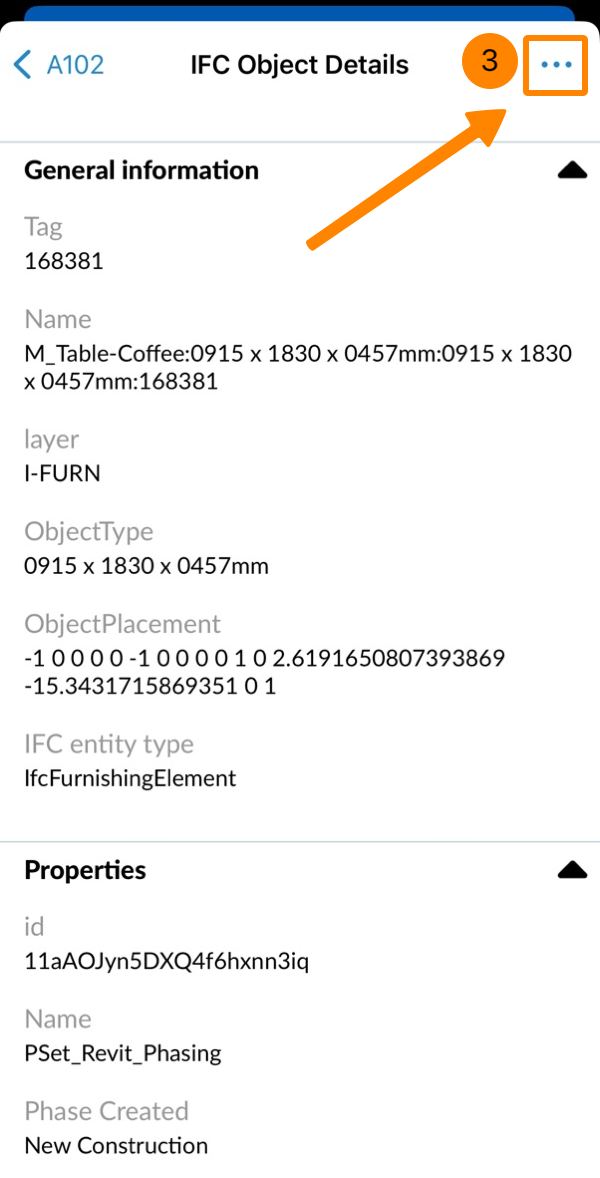

Pour centrer un objet dans le visualiseur BIM :

  1. Naviguer vers un niveau avec des objets (comme décrit ci-dessus)
  2. Touchez un objet, par exemple M_Sofa

  3. Ouvrez le menu More
  4. Appuyez sur Élément central

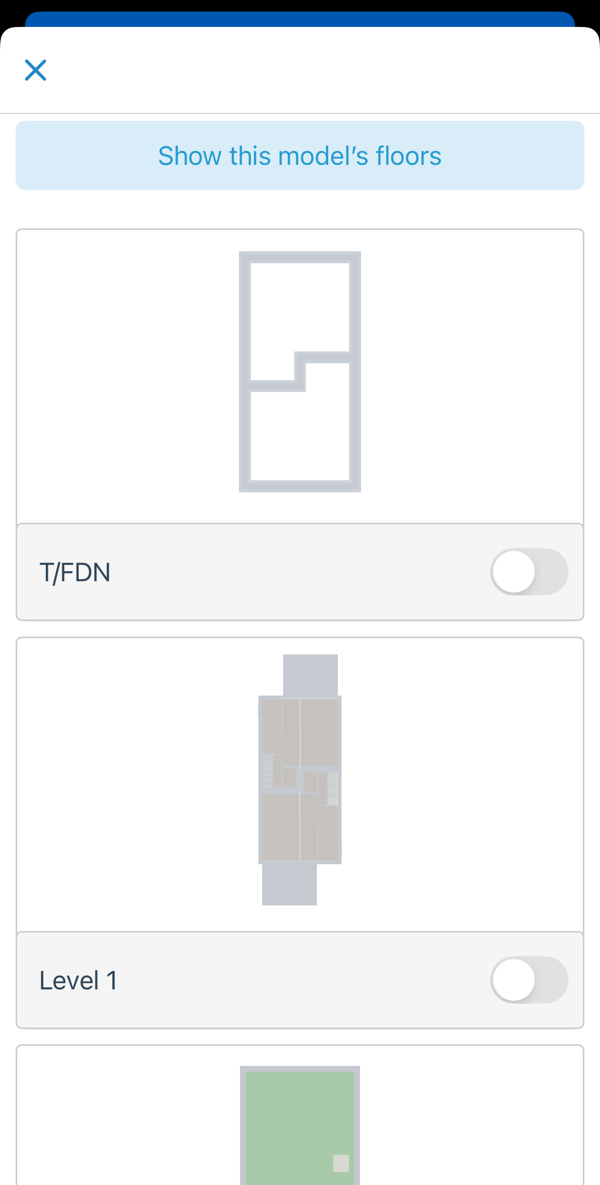

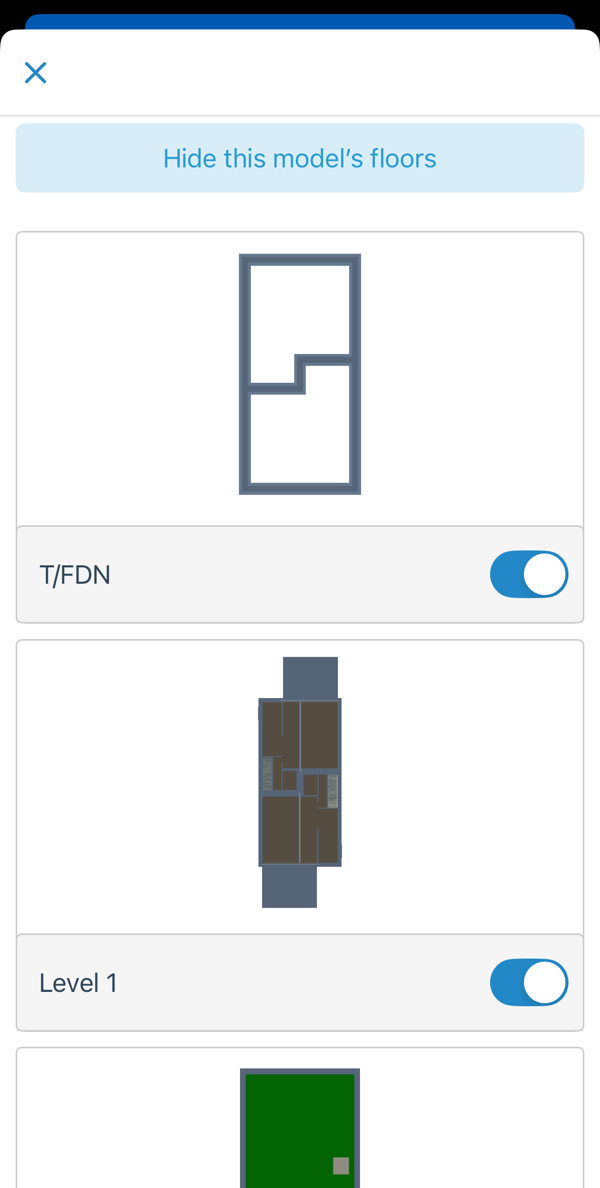

Planchers

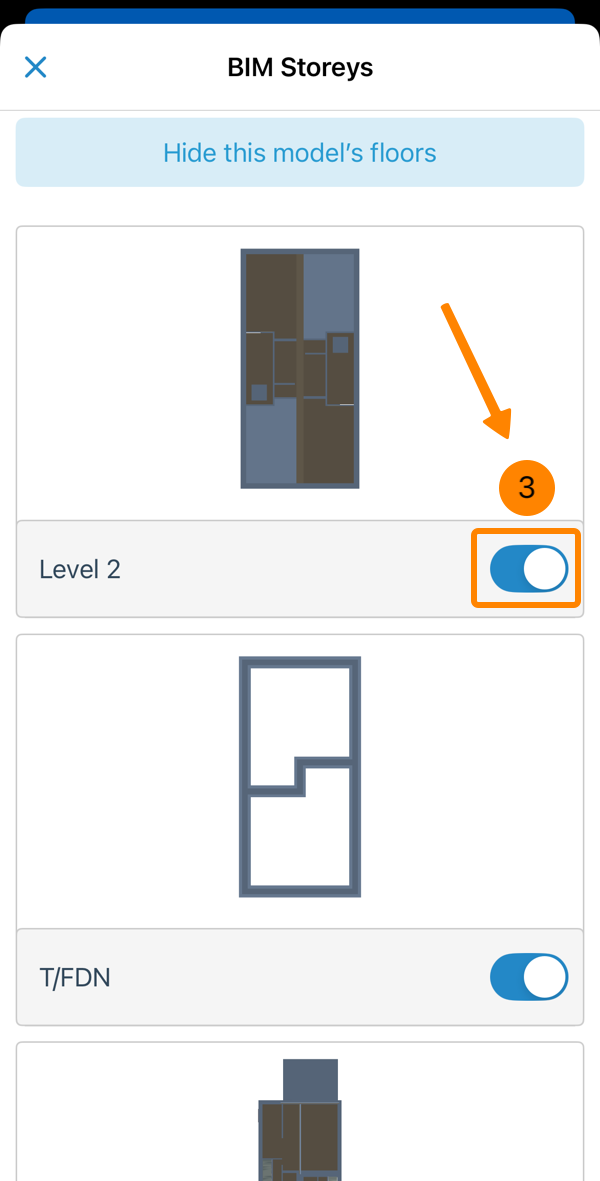

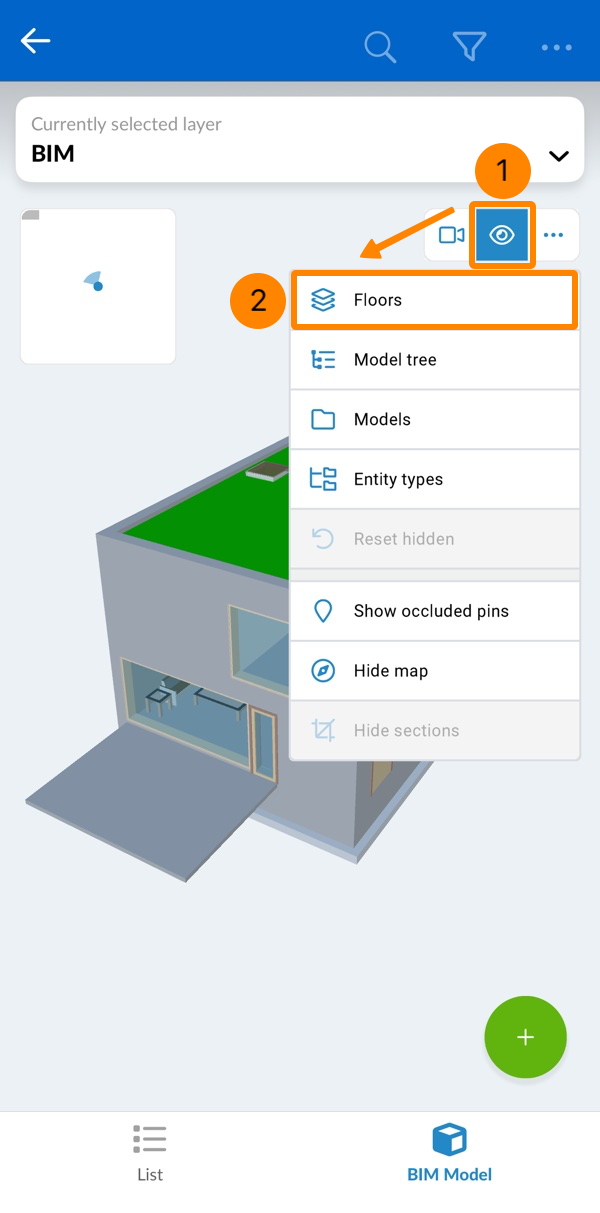

Pour montrer un étage dans une vue en plan orthographique :

  1. Appuyez sur l'icône eye
  2. Tapotez Planchers
  3. Tapoter sur un sol

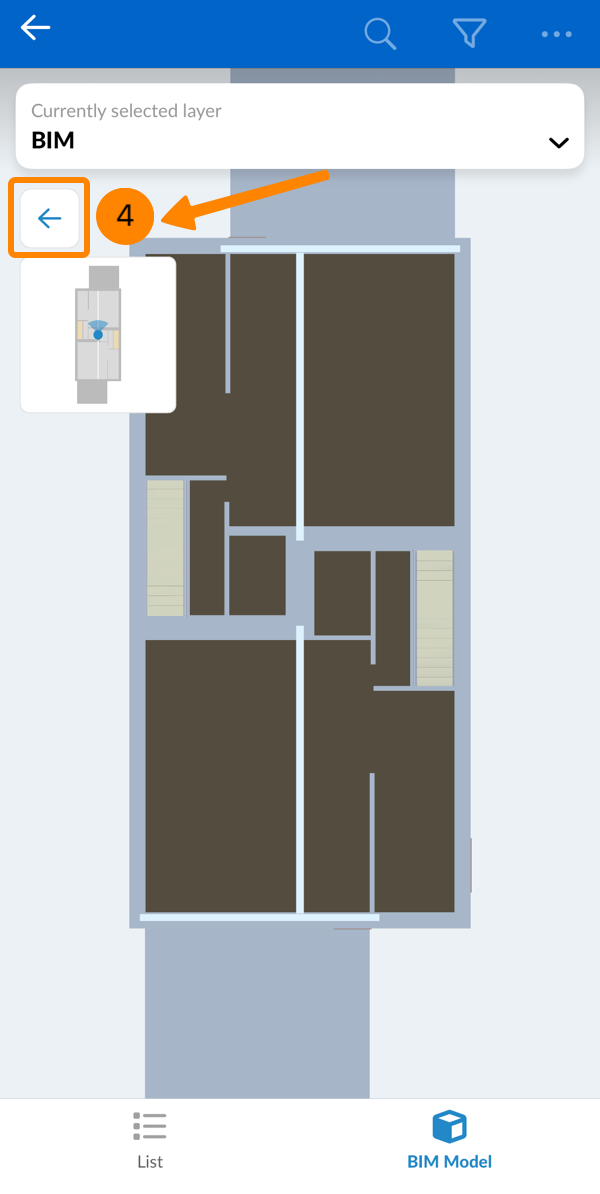

  4. Appuyez sur le bouton back pour fermer la vue du plan orthographique

Navigation par caméra

Le modèle 3D est initialement affiché de face. Trois autres vues prédéfinies permettent de visualiser rapidement l'ensemble du modèle par la gauche, la droite ou le haut.

Au départ, vous êtes en mode caméra libre, ce qui vous permet de voler autour du modèle et à travers les éléments. Vous pouvez passer en mode marche à tout moment pour activer la gravité et la collision avec les murs, ce qui permet une meilleure navigation à l'intérieur, comme vous le connaissez peut-être dans les jeux sur PC.

Sélectionner une orientation de vue prédéfinie

Pour visualiser l'ensemble du modèle de l'avant, de la gauche, de la droite ou du haut :

  1. Cliquez/tapez sur l'icône de la caméra
  2. Cliquez/tapez sur Front, Left, Right, ou Top

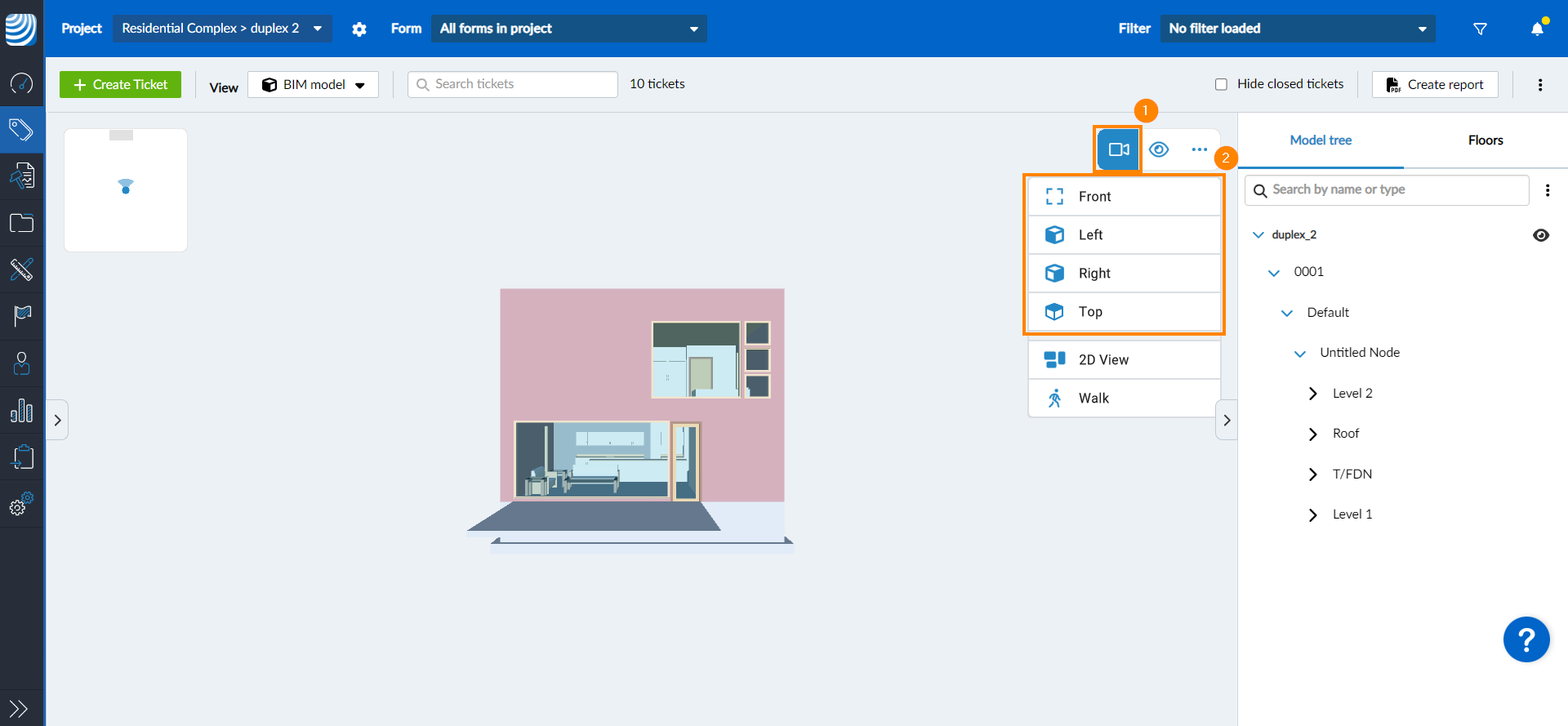

    Camera Views.png

Mode caméra libre

Le mode caméra libre vous permet de voler autour du modèle et à travers les éléments. Il est actif par défaut.

Pour naviguer en mode caméra libre, vous pouvez utiliser les flèches et les touches WASD du clavier ainsi que la souris/le pavé tactile ou un écran tactile.

Il est préférable d'utiliser une combinaison de souris et de clavier, si possible.

Vous devez cliquer dans le visualiseur BIM au moins une fois avant d'activer les commandes clavier pour le visualiseur.

Pour régler le mode sur Caméra libre (lorsque vous êtes en mode marche) :

  1. Cliquez sur l'icône de la caméra
  2. Cliquez sur Appareil photo gratuit

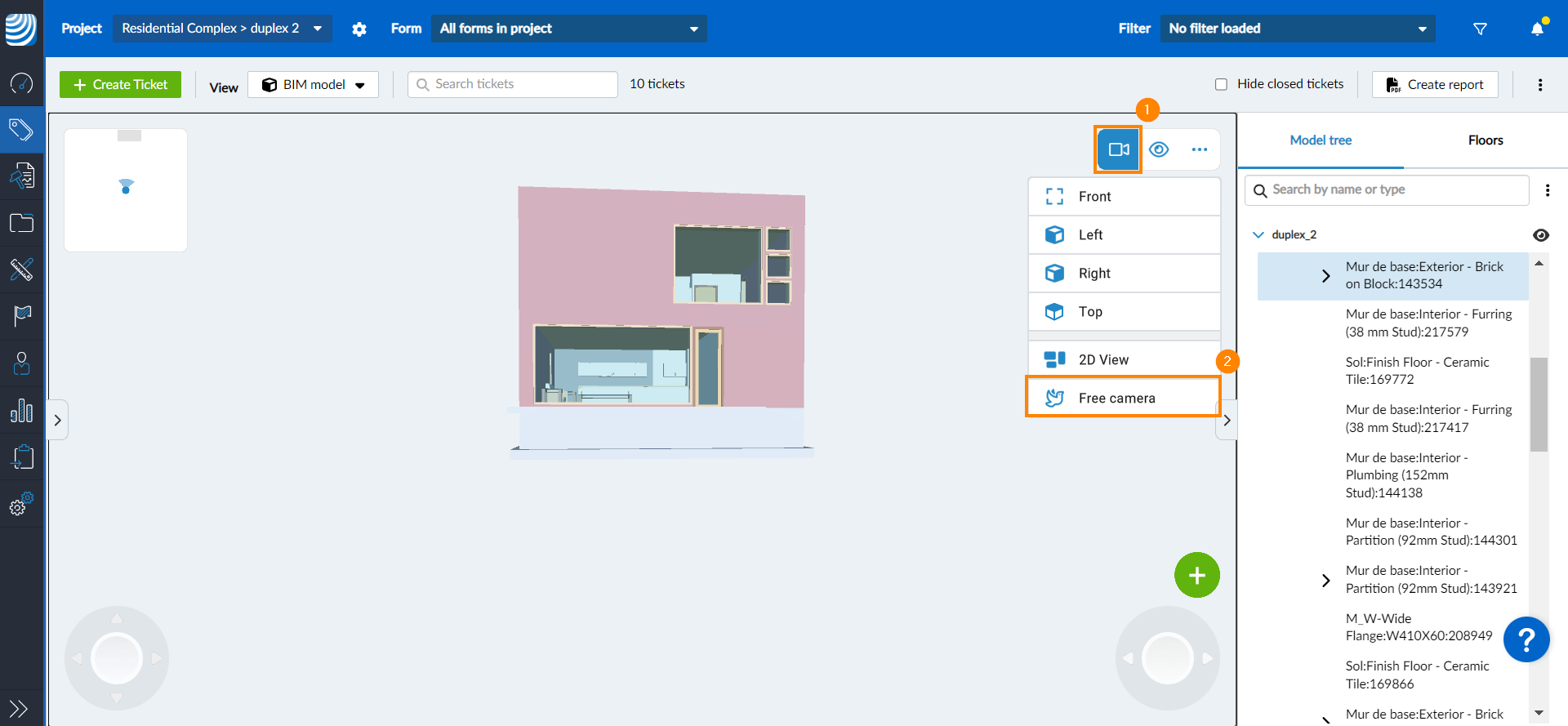

    Free Camera Mode.png
  3. Vous pouvez faire pivoter la caméra autour d'un point, déplacer la caméra vers l'avant/l'arrière, déplacer la caméra vers les côtés et vers le haut/le bas, et centrer la caméra sur un élément sélectionné comme expliqué ci-dessous.

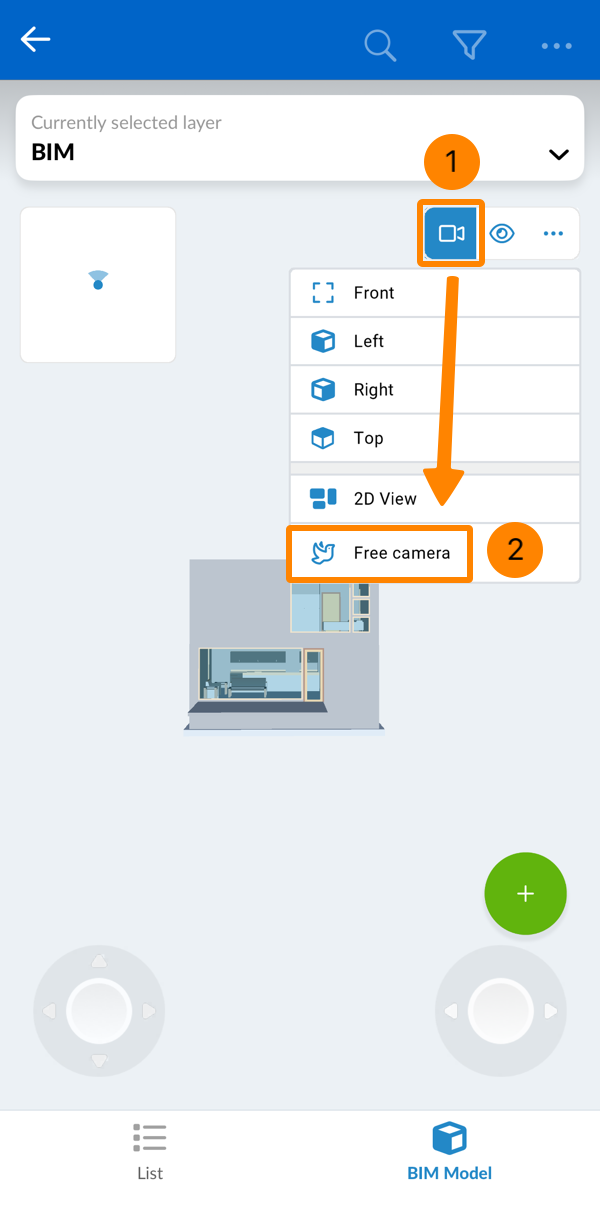

Pour régler le mode sur Caméra libre (lorsque vous êtes en mode marche) :

  1. Appuyez sur l'icône de la caméra
  2. Tapotez Appareil photo gratuit

Rotation de la caméra autour d'un point

  1. Cliquez et maintenez n'importe où sur le modèle pour définir le point de pivot
  2. Faites glisser le curseur de la souris pour incliner et faire pivoter le modèle en conséquence

Vous pouvez également utiliser les touches fléchées de votre clavier :

  1. Appuyez sur right pour faire tourner le modèle 3D dans le sens inverse des aiguilles d'une montre
  2. Appuyez sur gauche pour faire tourner le modèle 3D dans le sens des aiguilles d'une montre
  3. Appuyez sur up pour faire basculer le modèle vers l'arrière, ce qui permet de mieux voir sa face inférieure
  4. Appuyez sur pour faire basculer le modèle vers l'avant, révélant ainsi une plus grande partie de sa face supérieure
  1. Tapez et maintenez n'importe où sur le modèle pour définir le point de pivot
  2. Faites glisser votre doigt pour incliner et faire pivoter le modèle en conséquence

Déplacer la caméra vers l'avant ou vers l'arrière

  1. Faites défiler vers le haut avec la molette de votre souris pour avancer
  2. Faites défiler vers le bas avec la molette de votre souris pour revenir en arrière
  1. Écartez deux doigts pour avancer (comme pour zoomer)
  2. Pincez deux doigts pour revenir en arrière (comme un zoom arrière)

Déplacez la caméra sur le côté et vers le haut/bas

  1. Cliquez avec le bouton droit de la souris et maintenez enfoncé
  2. Faites glisser votre souris dans la direction où vous souhaitez déplacer la caméra

Vous pouvez également utiliser les touches WASD:

  1. Appuyez sur W pour déplacer l'appareil vers le haut
  2. Appuyez sur A pour déplacer l'appareil photo vers la gauche
  3. Appuyez sur S pour déplacer l'appareil photo vers le bas
  4. Appuyez sur D pour déplacer l'appareil photo vers la droite
  1. Maintenez deux doigts sur l'écran tactile
  2. Déplacez-les simultanément dans la direction où vous souhaitez déplacer la caméra

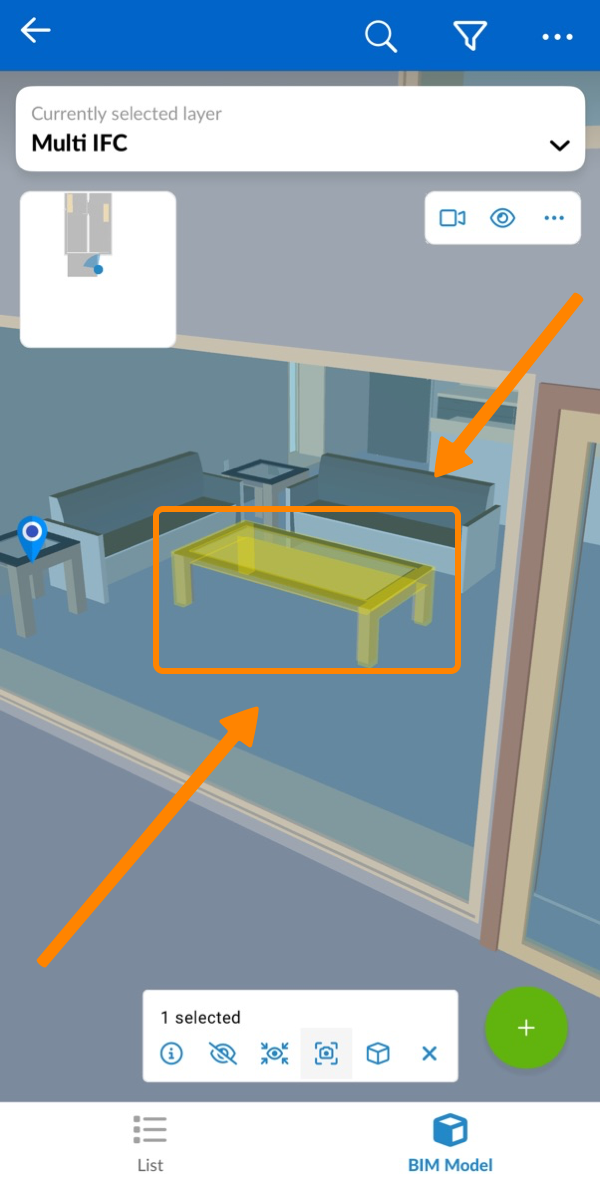

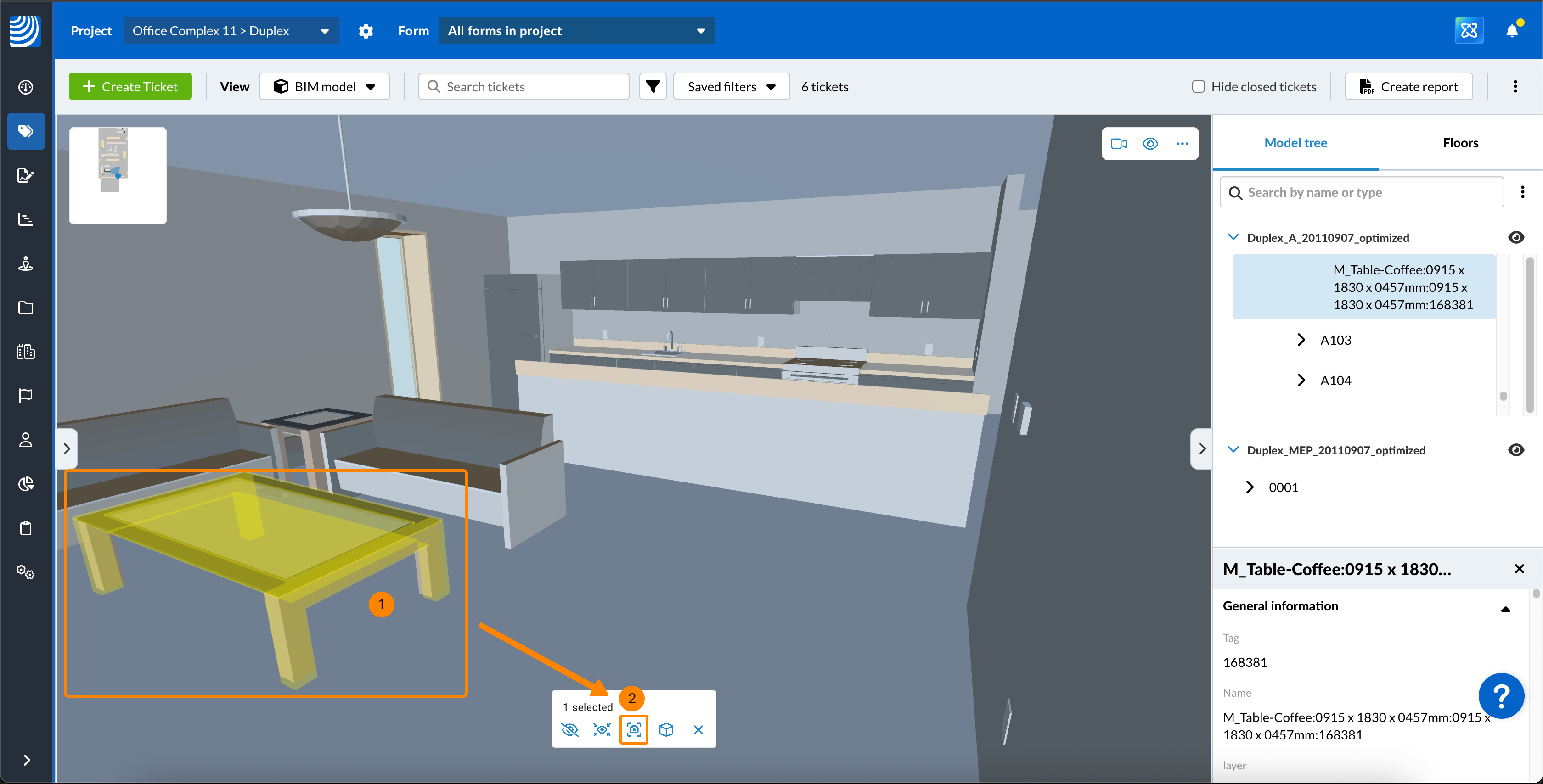

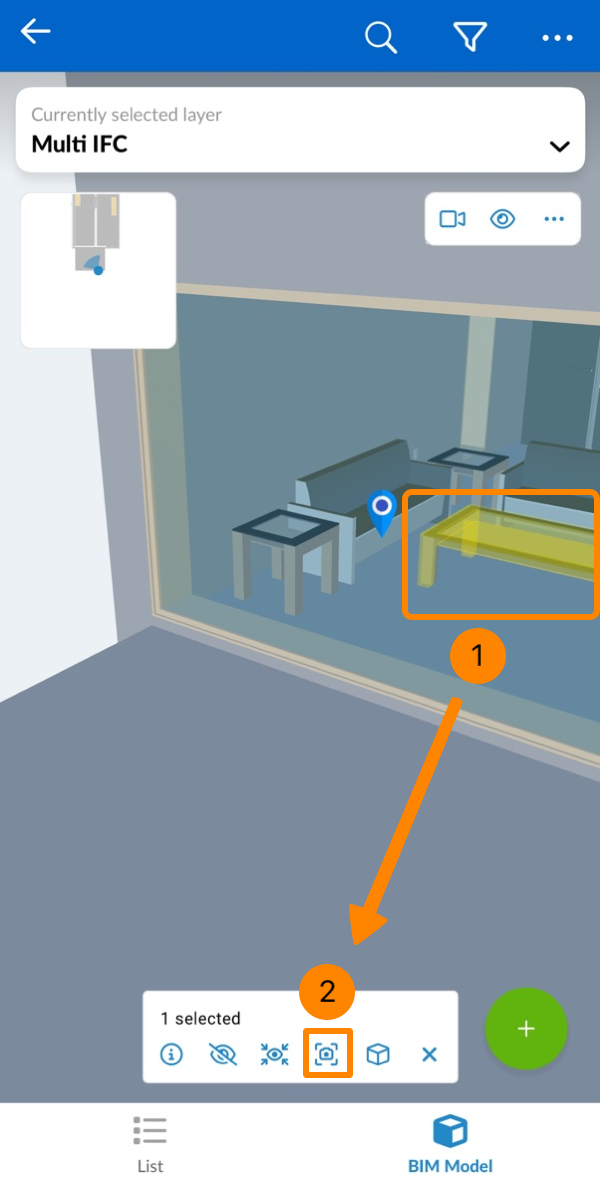

Centrer la caméra sur un élément sélectionné dans la vue 3D

  1. Cliquez sur l'élément sur lequel vous souhaitez centrer la caméra
  2. Cliquez sur l'icône Center
  3. Voir la caméra centrée sur l'élément
  1. Tapez sur l'élément sur lequel vous souhaitez centrer l'appareil photo
  2. Appuyez sur l'icône Center
  3. Voir la caméra centrée sur l'élément

Centrer la caméra sur un élément de l'arborescence du modèle

  1. Naviguez jusqu'à l'élément dans l'arborescence du modèle
  2. Cliquez sur l'élément
  1. Naviguez jusqu'à l'élément dans l'arborescence du modèle
  2. Tapez sur l'élément
  3. Ouvrez le menu More
  4. Appuyez sur Élément central

  5. Voir la caméra centrée sur l'élément

Mode marche

Le mode marche est recommandé pour la navigation en intérieur et dispose de la collision avec les murs (vous ne pouvez pas voler à travers les murs) et de la gravité pour vous maintenir au sol et vous permettre de regarder autour de vous pendant que vous marchez. Les escaliers sont reconnus et vous pouvez les gravir en marchant dessus.

Pour activer le mode de marche :

  1. Cliquez/tapez sur l'icône de la caméra
  2. Cliquez/tapez sur Walk
    Walking Mode.png

Marchez et regardez autour de vous

Sur un ordinateur, nous vous recommandons d'utiliser une combinaison de souris et de clavier.

Pour vous déplacer, utilisez les touches suivantes :

  1. Appuyez sur W pour avancer
  2. Appuyez sur S pour revenir en arrière
  3. Appuyez sur A pour vous déplacer latéralement vers la gauche
  4. Appuyez sur D pour vous déplacer latéralement vers la droite

Pour tourner et regarder vers le haut et vers le bas, utilisez la souris :

  1. Maintenez le bouton gauche de la souris enfoncé
  2. Déplacez la souris dans la direction où vous voulez tourner ou regarder

Vous pouvez également utiliser les touches fléchées de votre clavier pour vous tourner et regarder autour de vous :

  1. Appuyez sur right pour tourner vers la droite
  2. Appuyez sur gauche pour tourner vers la gauche
  3. Appuyez sur up pour regarder vers le haut
  4. Appuyez sur down pour regarder vers le bas

Si vous disposez d'un écran tactile ou si vous ne pouvez pas utiliser le clavier et la souris, il existe également des joysticks à l'écran pour marcher et regarder autour de soi, comme décrit dans l'onglet mobile.

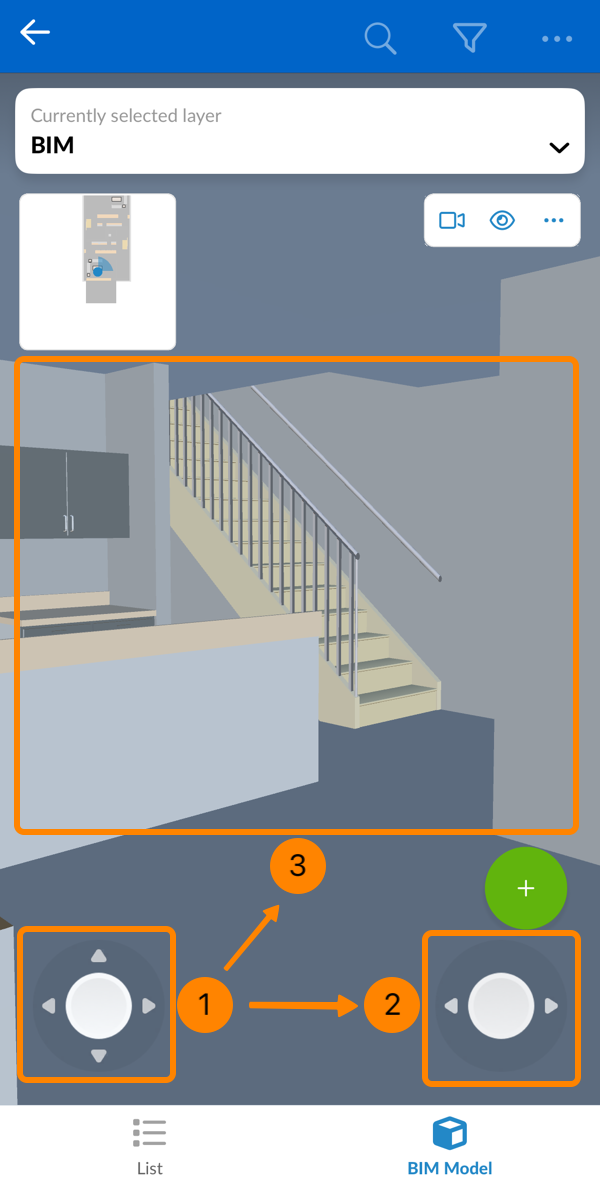

Une fois que vous avez réglé le mode sur Walk, deux contrôleurs apparaissent en bas du BIM Viewer :

  1. Se déplacer dans l'espace
    Utilisez le joystick gauche pour :
    - Marcher vers l'avant ou vers l'arrière
    - Déplacer vers la gauche ou vers la droite (latéralement)
  2. Tournez votre vue
    Utilisez le joystick droit pour :
    - Tournez à gauche ou à droite sans changer l'angle de vue vertical (pas d'inclinaison vers le haut ou vers le bas)
  3. Regardez autour de vous librement
    Vous pouvez également faire glisser ou glisser directement sur l'écran pour :
    - regarder vers le haut ou vers le bas
    - tourner dans n'importe quelle direction en même temps

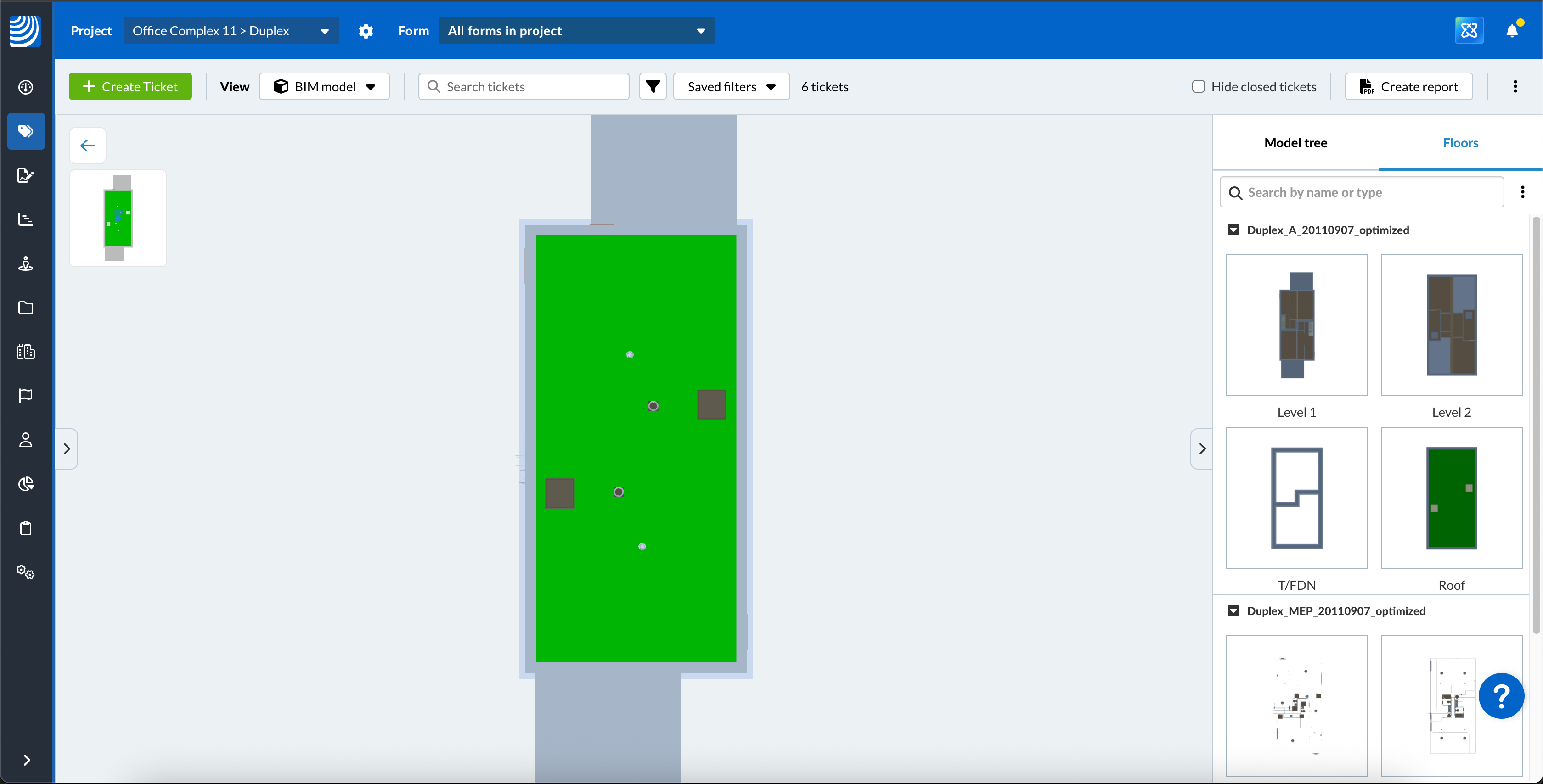

Mode de projection orthographique (vue 2D)

Dans certaines situations, il peut être utile d'utiliser une projection orthographique au lieu d'une perspective. Pour passer à la projection orthographique à partir du haut :

  1. Cliquez/tapez sur l'icône de la caméra
  2. Cliquez/tapez sur Vue 2D

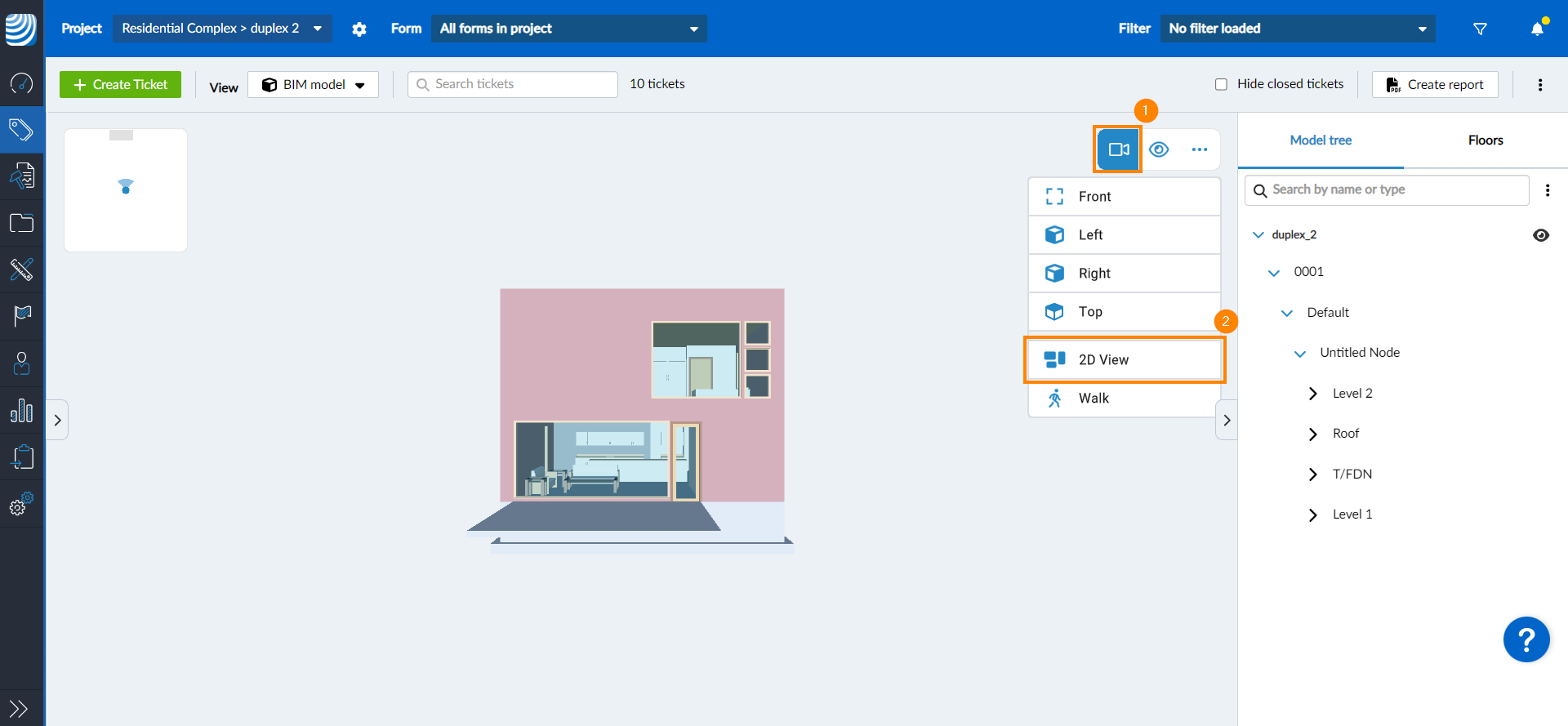

    Switch to 2D View.png
  3. Le spectateur passe à une vue d'en haut en projection orthographique

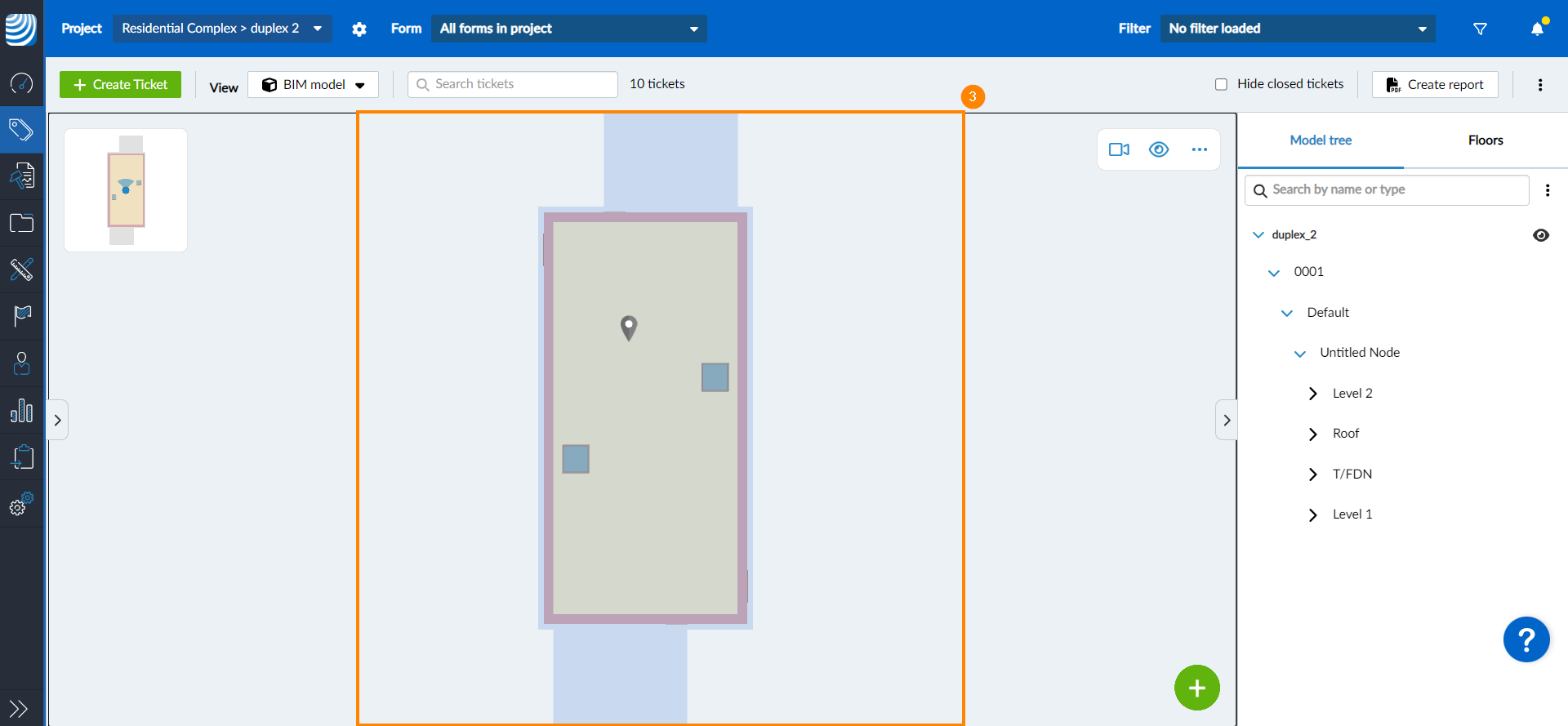

    Full 2D Plan.png

Vous pouvez désormais Sélectionner une orientation de vue prédéfinie pour passer à une vue de face, de gauche, de droite ou de dessus tout en continuant à utiliser la projection orthographique.

Vous pouvez également visualiser un étage donné en 2D, comme expliqué dans Floors ci-dessus.

Carte d'ensemble

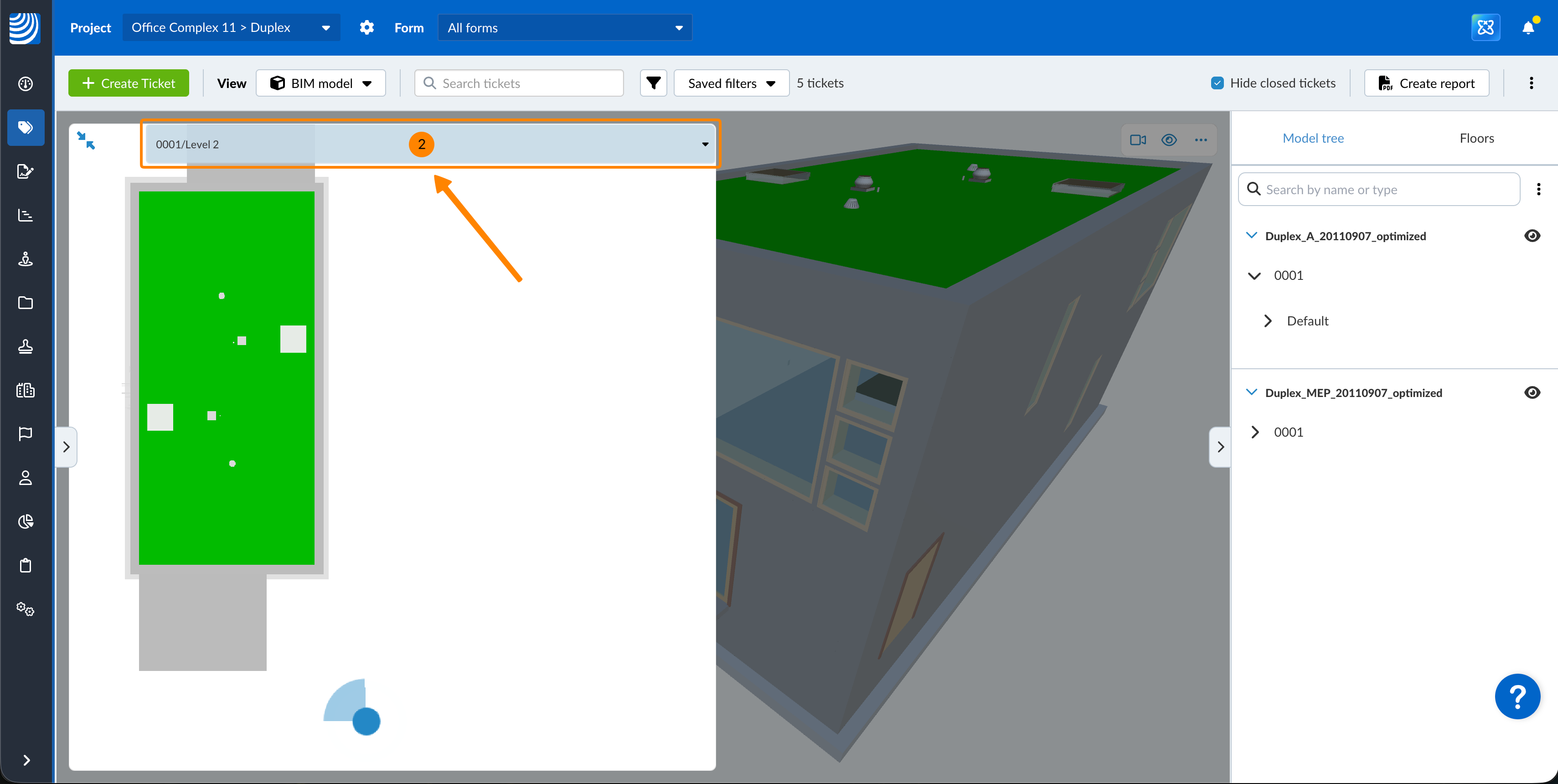

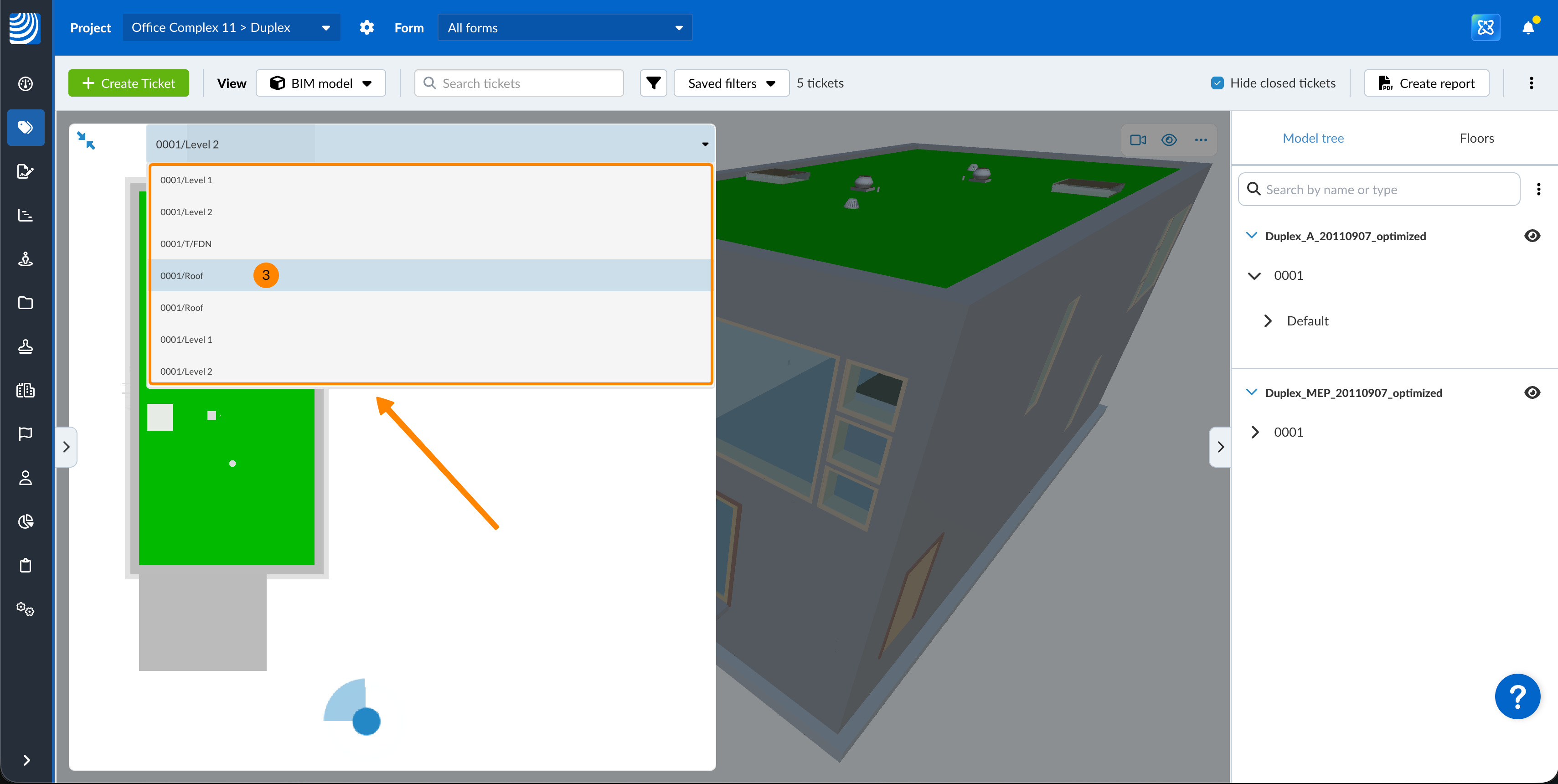

Le BIM Viewer comporte une carte d'ensemble située dans le coin supérieur gauche, qui indique votre position actuelle dans le modèle. Développez la carte d'ensemble pour naviguer et modifier la position et la direction de la caméra.

Développez la carte d'ensemble

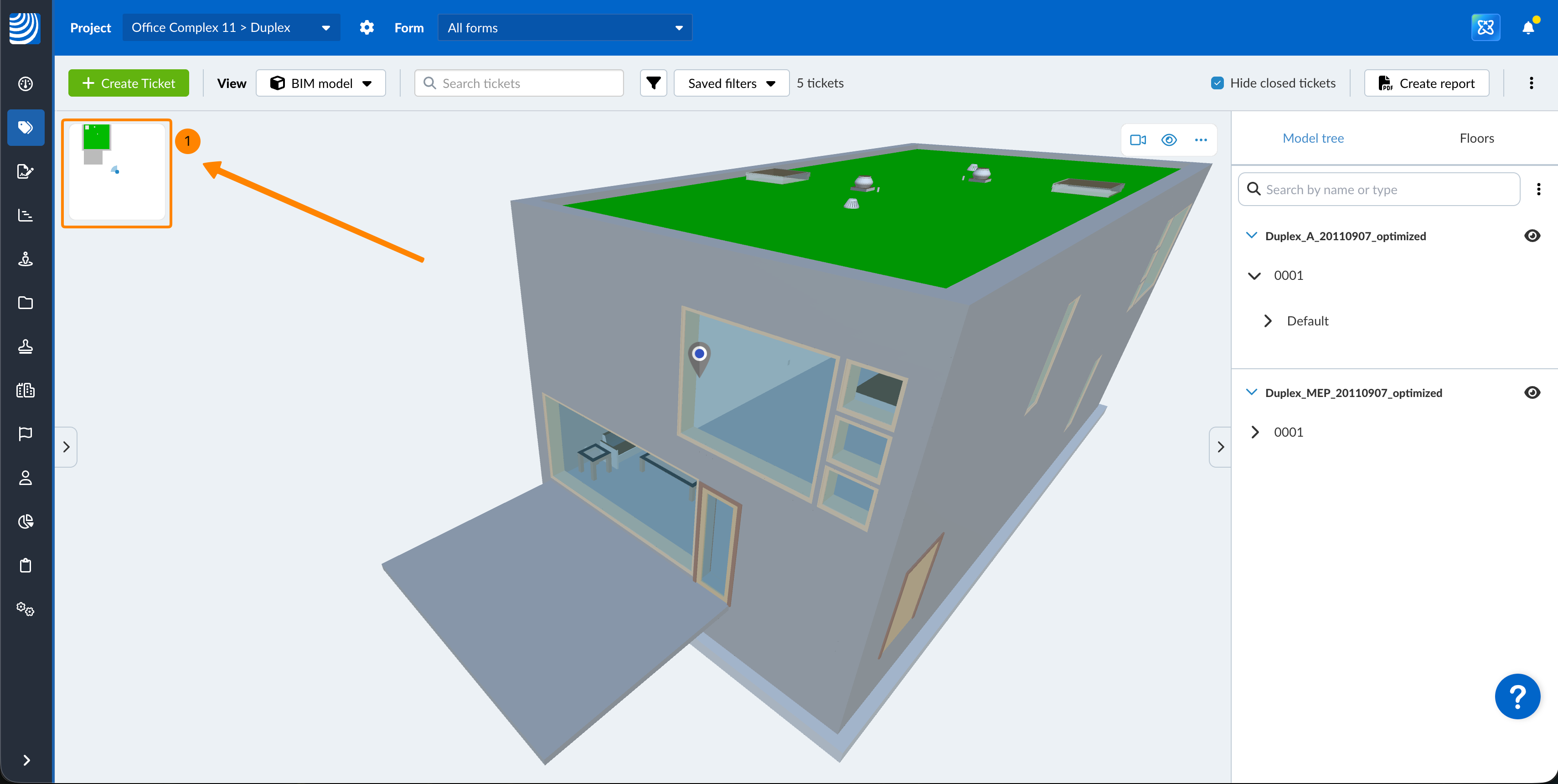

Pour développer la carte d'ensemble et permettre la navigation en 2D :

  1. Cliquez/tapez sur la mini-carte

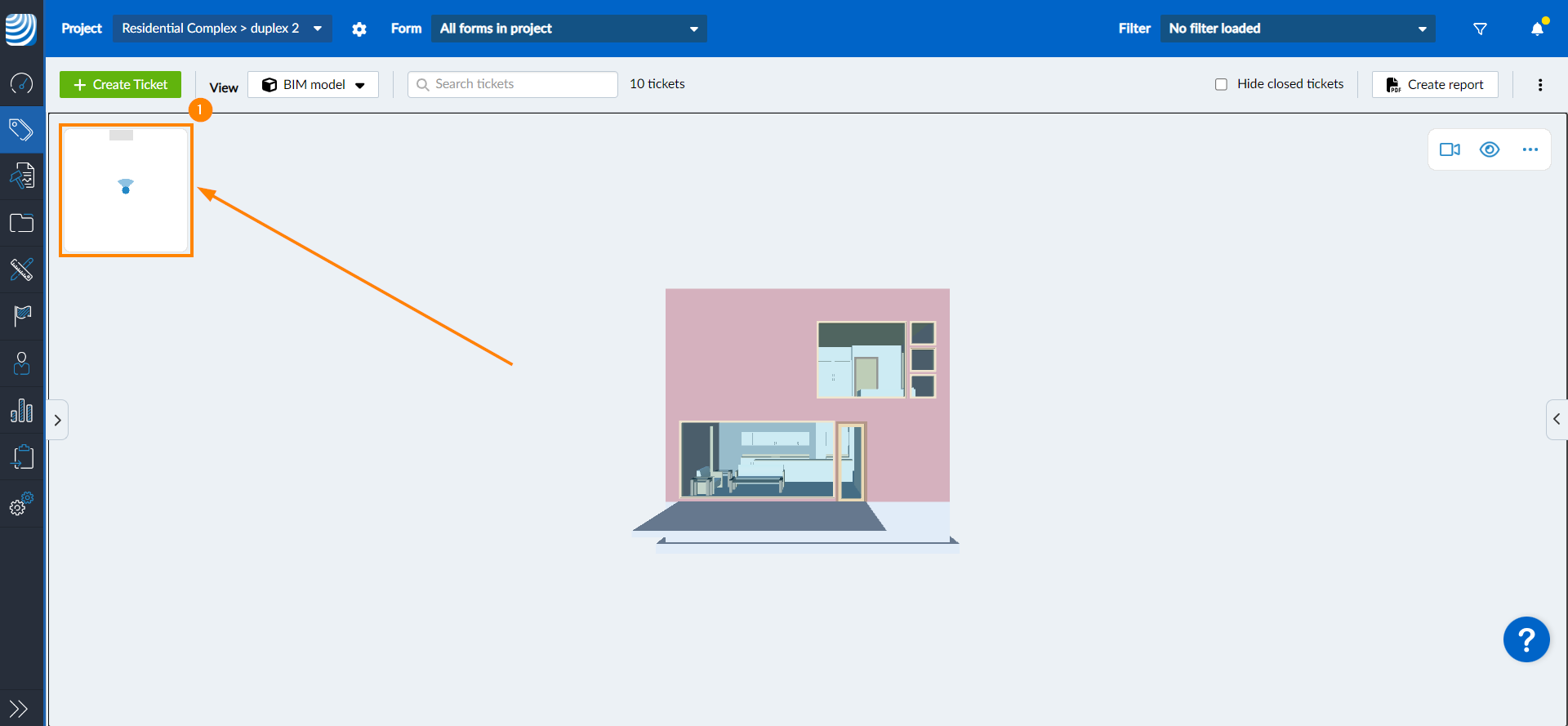

    Mini Map.png

Pour réduire la carte d'ensemble et la rendre à nouveau petite :

  1. Cliquez/tapez sur l'icône de réduction

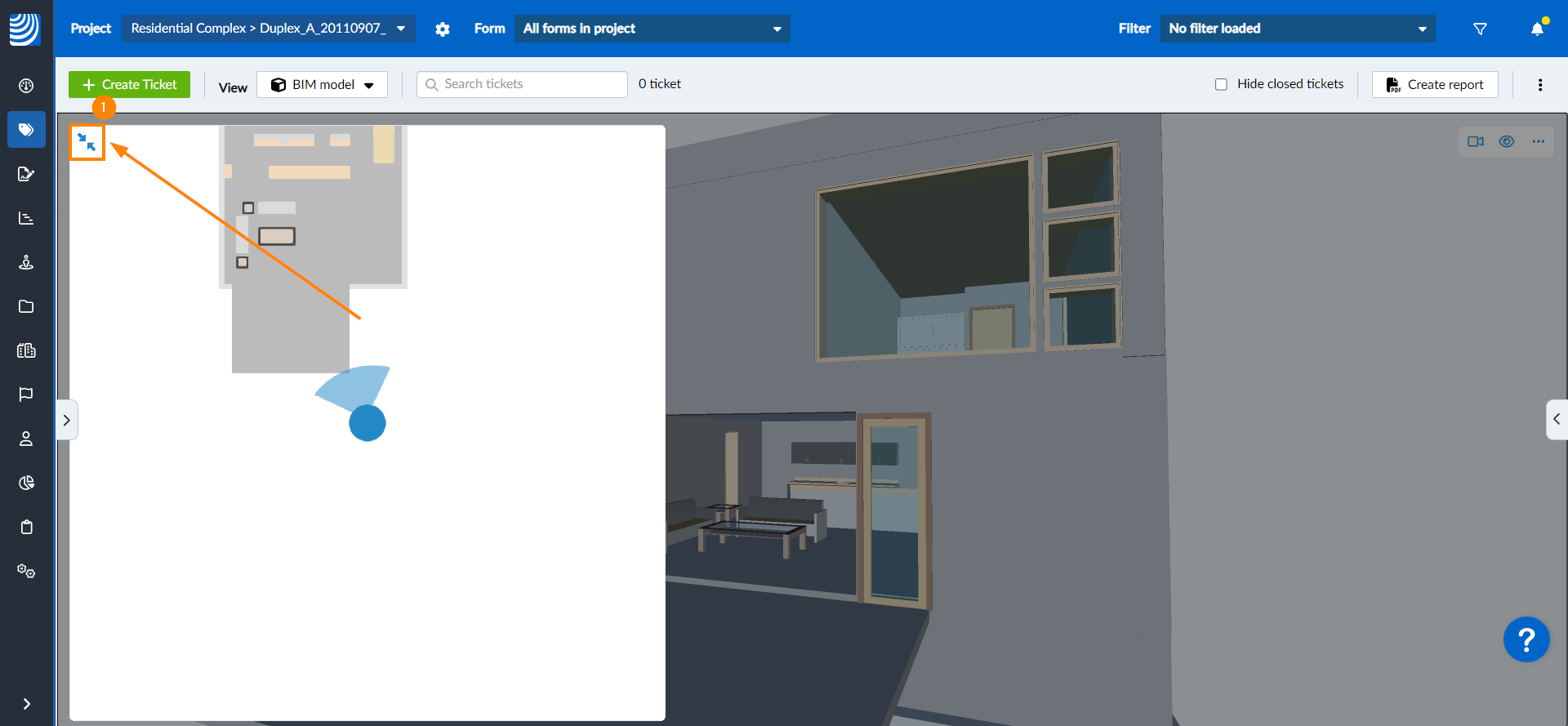

    Collapse Mini Map.png

Déplacer la carte d'ensemble

Pour déplacer la zone visible de la carte d'ensemble :

  1. Cliquez/tapez sur la carte et utilisez la fonction "glisser-déposer"

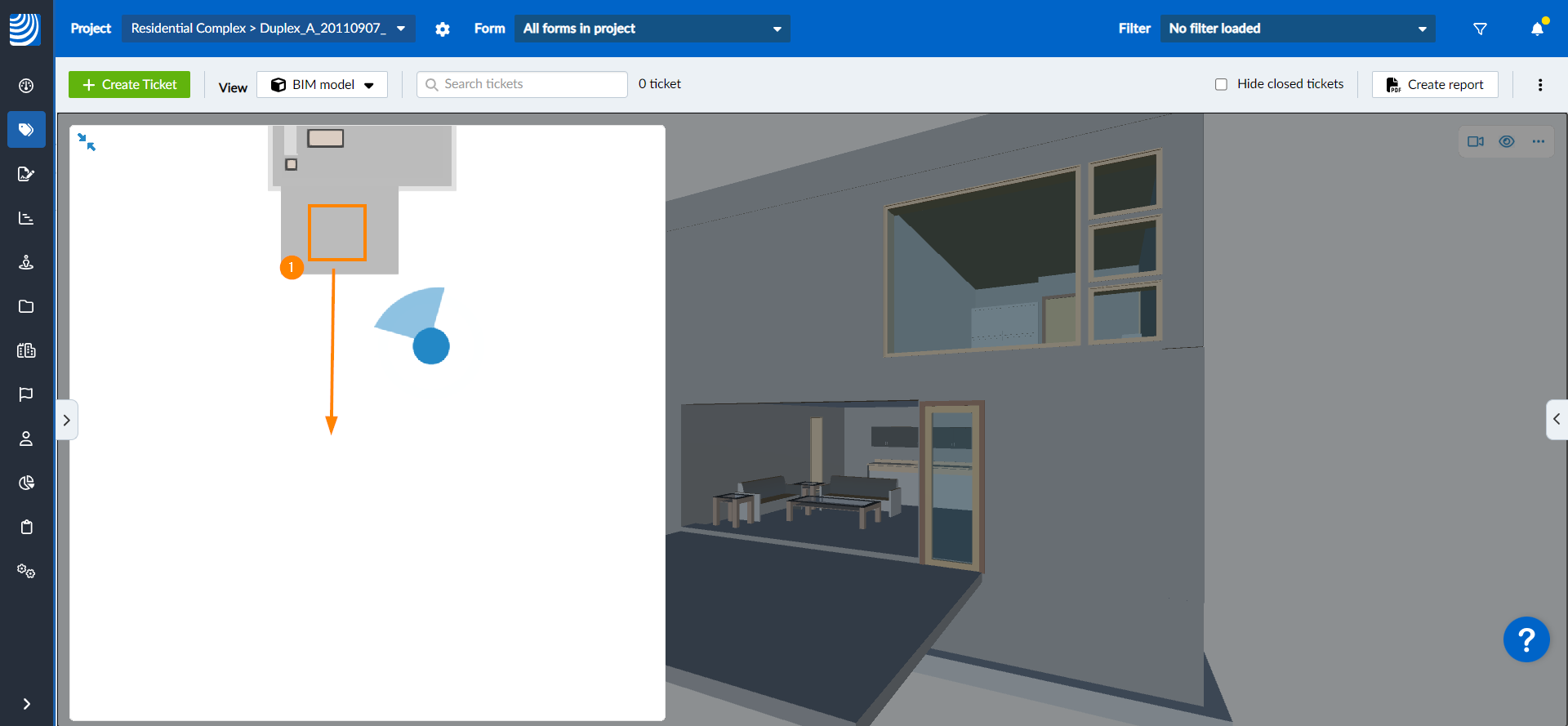

    Move Map.png

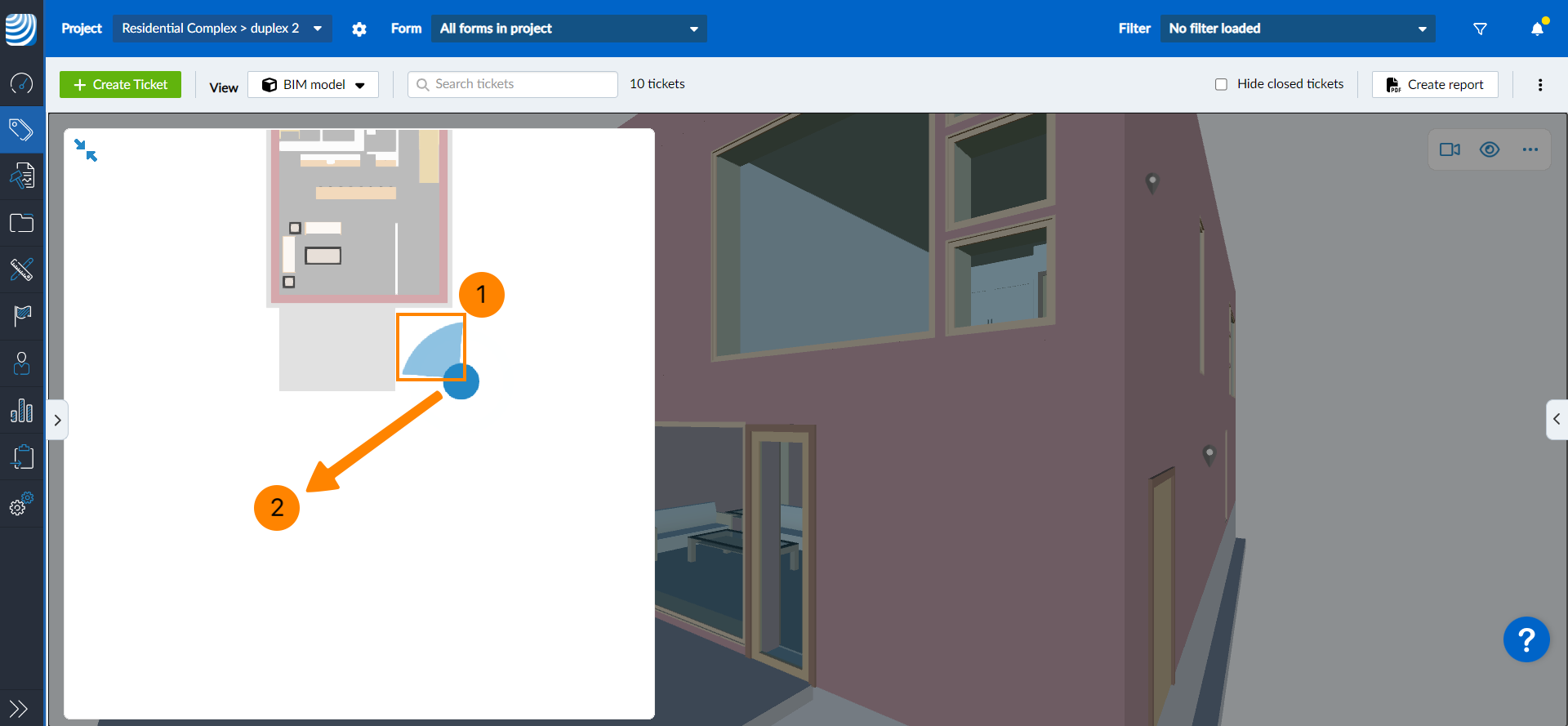

Changer la direction de la caméra

Pour modifier la direction de la caméra dans la carte d'ensemble :

  1. Cliquez/tapez et faites glisser le rayon autour du point
  2. OU dans l'application Web, vous pouvez faire un clic droit sur la carte et la caméra regardera dans cette direction.

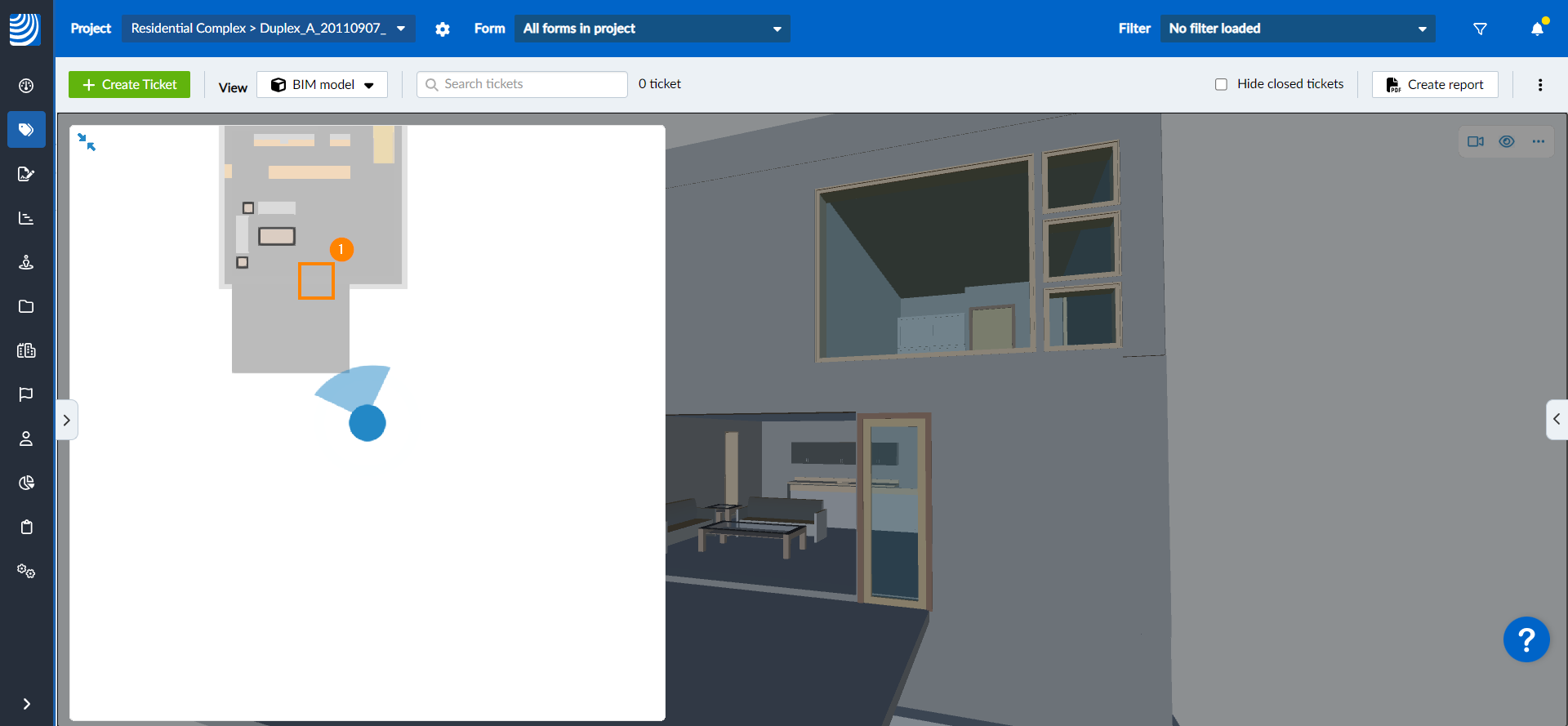

Modifier la position de la caméra

Pour modifier la position de votre caméra dans le modèle 3D :

  1. Cliquez/tapez sur l'endroit où vous souhaitez vous rendre
    Position on Map.png

Lorsque le mode marche est activé et que vous cliquez en dehors du sol, vous tombez.

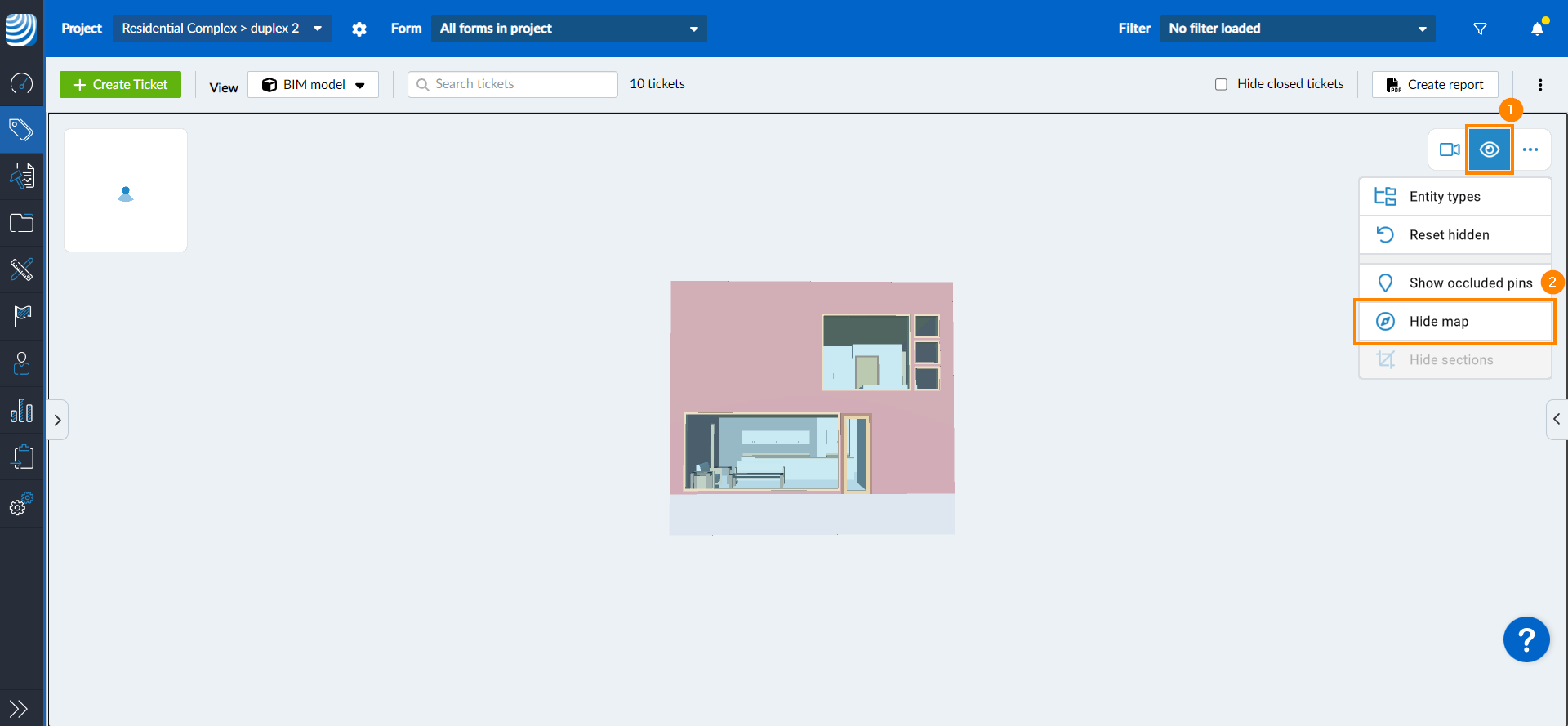

Masquer l'aperçu Carte

Pour masquer la carte d'ensemble et disposer de plus d'espace pour le contenu 3D

  1. Cliquez/tapez sur l'icône eye
  2. Cliquez/tapez sur Cachez la carte
    Hide Map.png

Pour afficher à nouveau la carte d'ensemble :

  1. Cliquez/tapez sur l'icône eye
  2. Cliquez/tap Afficher la carte

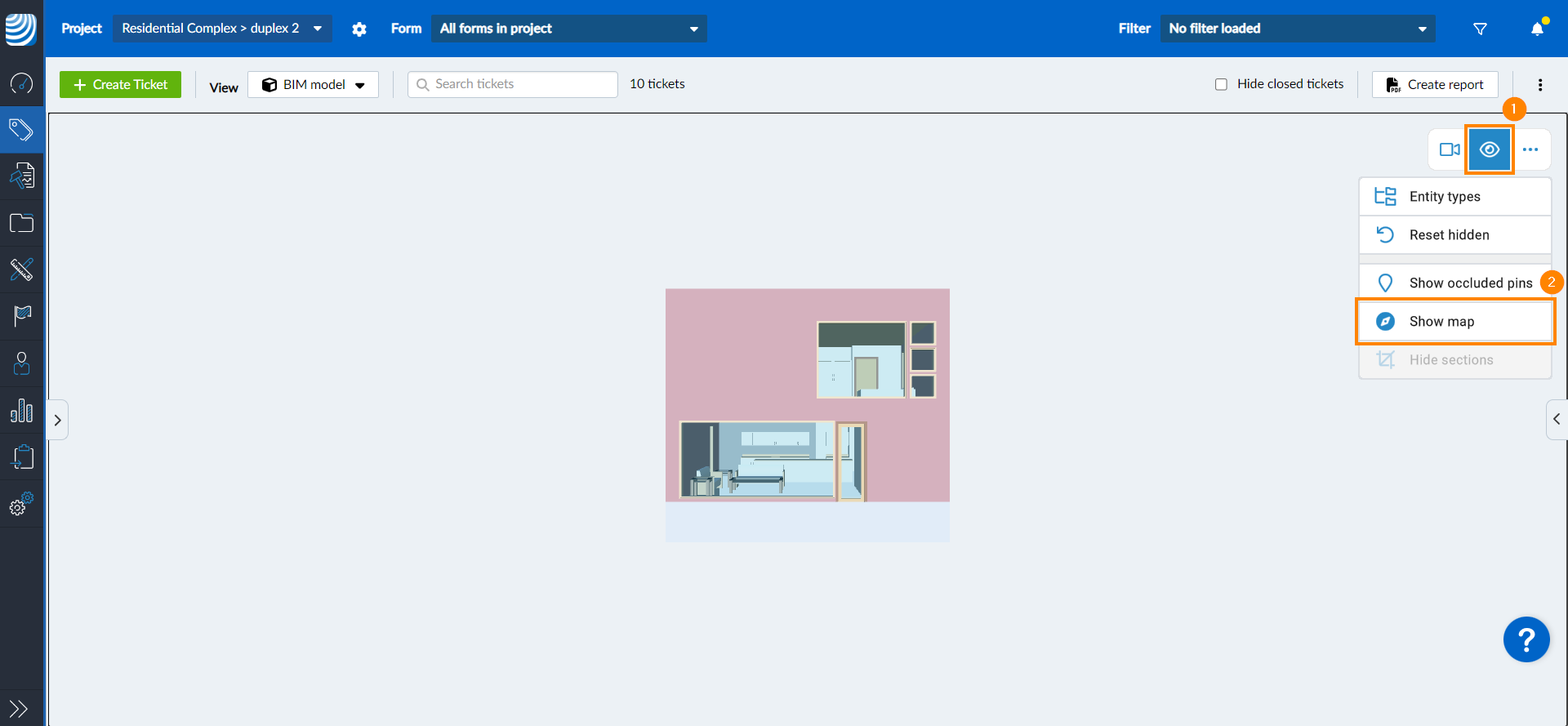

    Show Map.png

Sélectionner les éléments

Sélectionner un seul élément

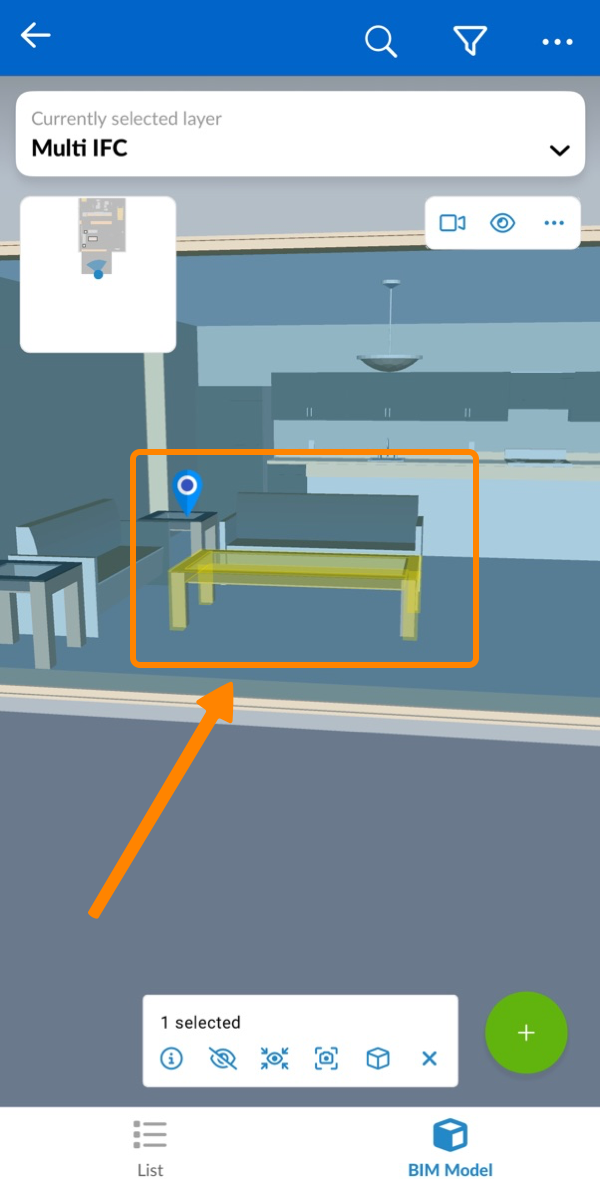

Pour sélectionner un élément :

  1. Cliquez/tapez sur l'élément dans le modèle 3D OU cliquez sur le nom de l'élément dans l'arborescence du modèle .
    Select an Element.png

Sélectionner plusieurs éléments

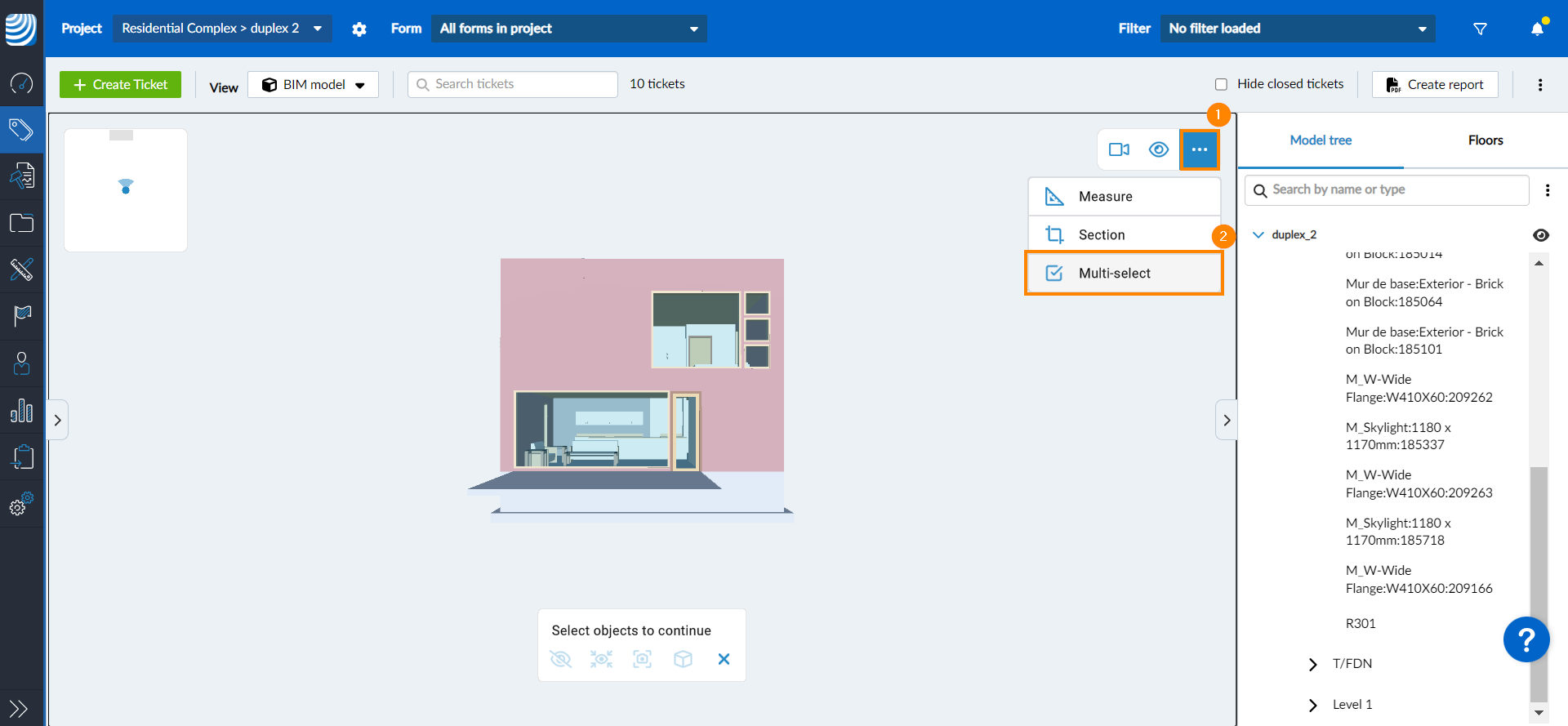

Pour sélectionner plusieurs éléments dans le modèle BIM :

  1. Cliquez sur le menu more
  2. Cliquez/tapez Multi-sélection
  3. Cliquez/tapez sur les éléments que vous souhaitez sélectionner dans le modèle

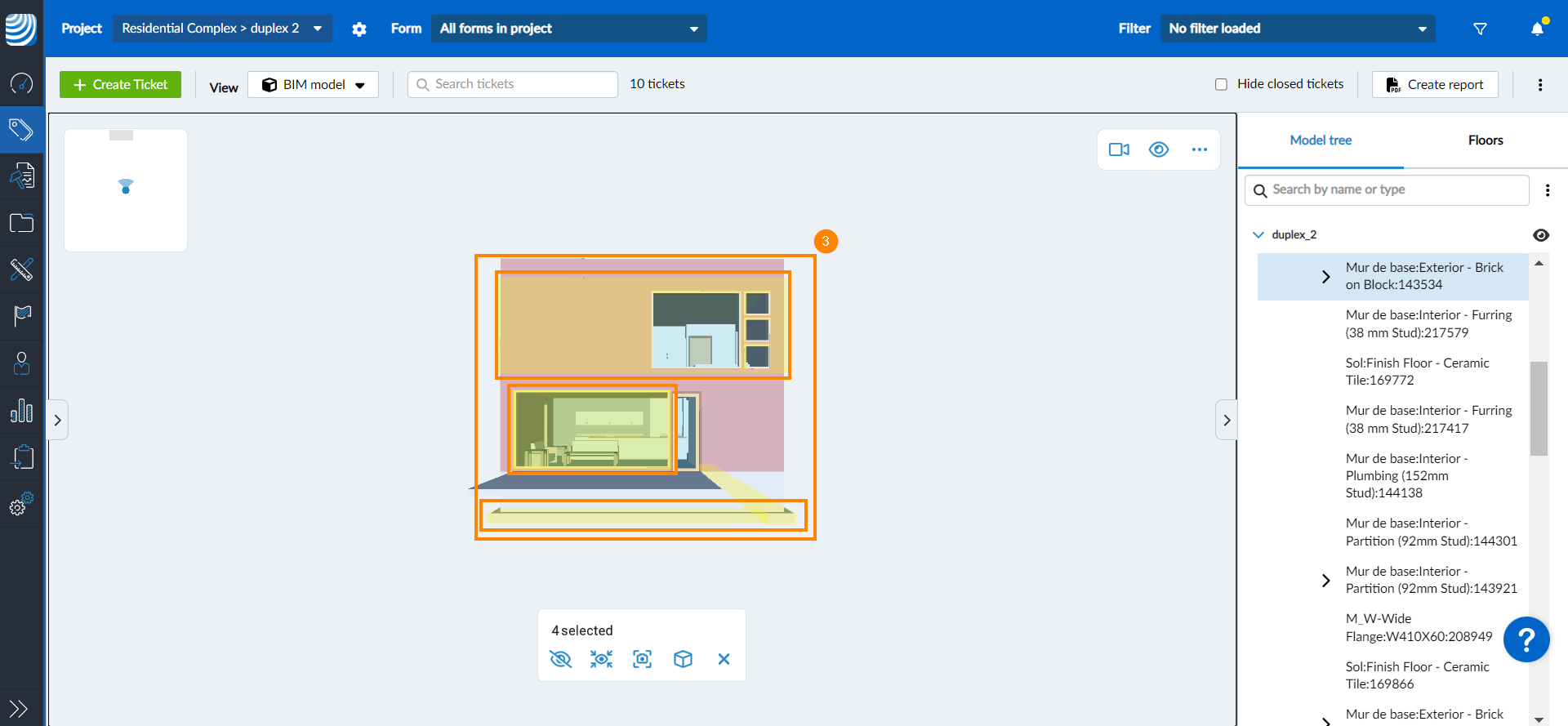

    Select Multiple Elements.png

Une autre façon de sélectionner plusieurs éléments consiste à :

  1. Cliquez sur un élément du modèle BIM et maintenez-le enfoncé jusqu'à ce que la barre des éléments sélectionnés apparaisse à l'écran

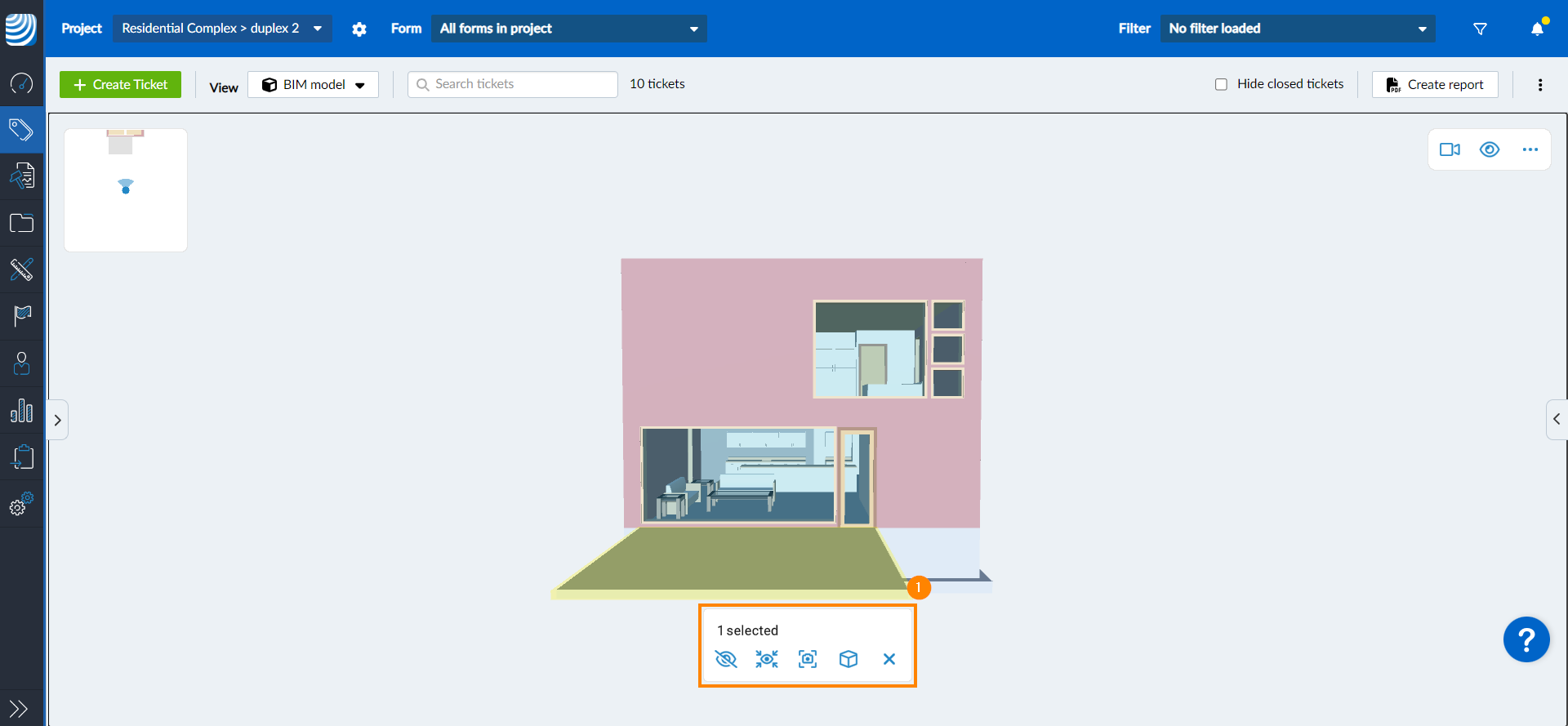

    Selected Elements Bar.png
  2. Cliquez/tapez sur les éléments que vous souhaitez sélectionner

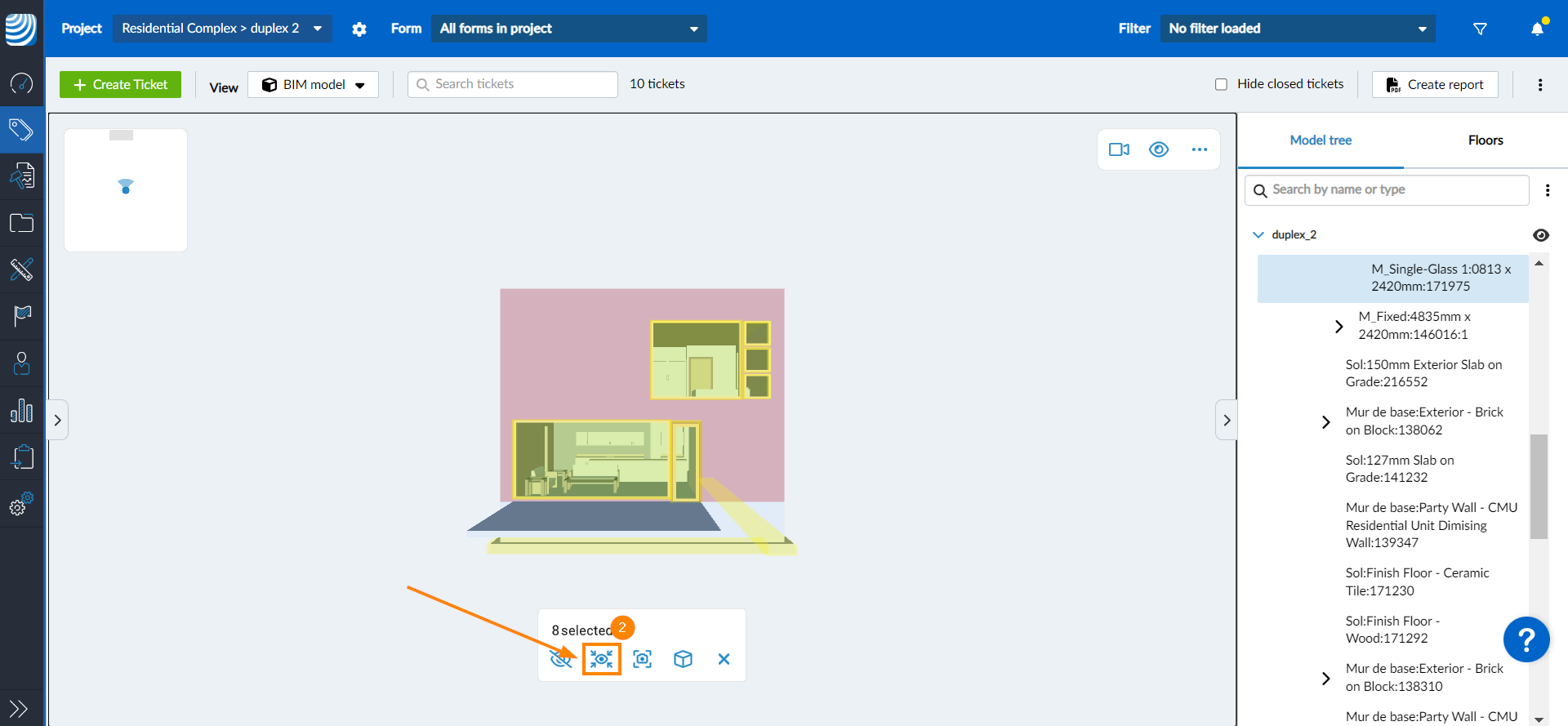

Lorsque vous sélectionnez des éléments, un menu contextuel s'affiche en bas du visualiseur avec des options permettant de afficher/masquer ou isoler les éléments sélectionnés, centrer la caméra sur eux ou créer une boîte de section qui est décrite dans Travailler avec des plans de section et des boîtes de section.

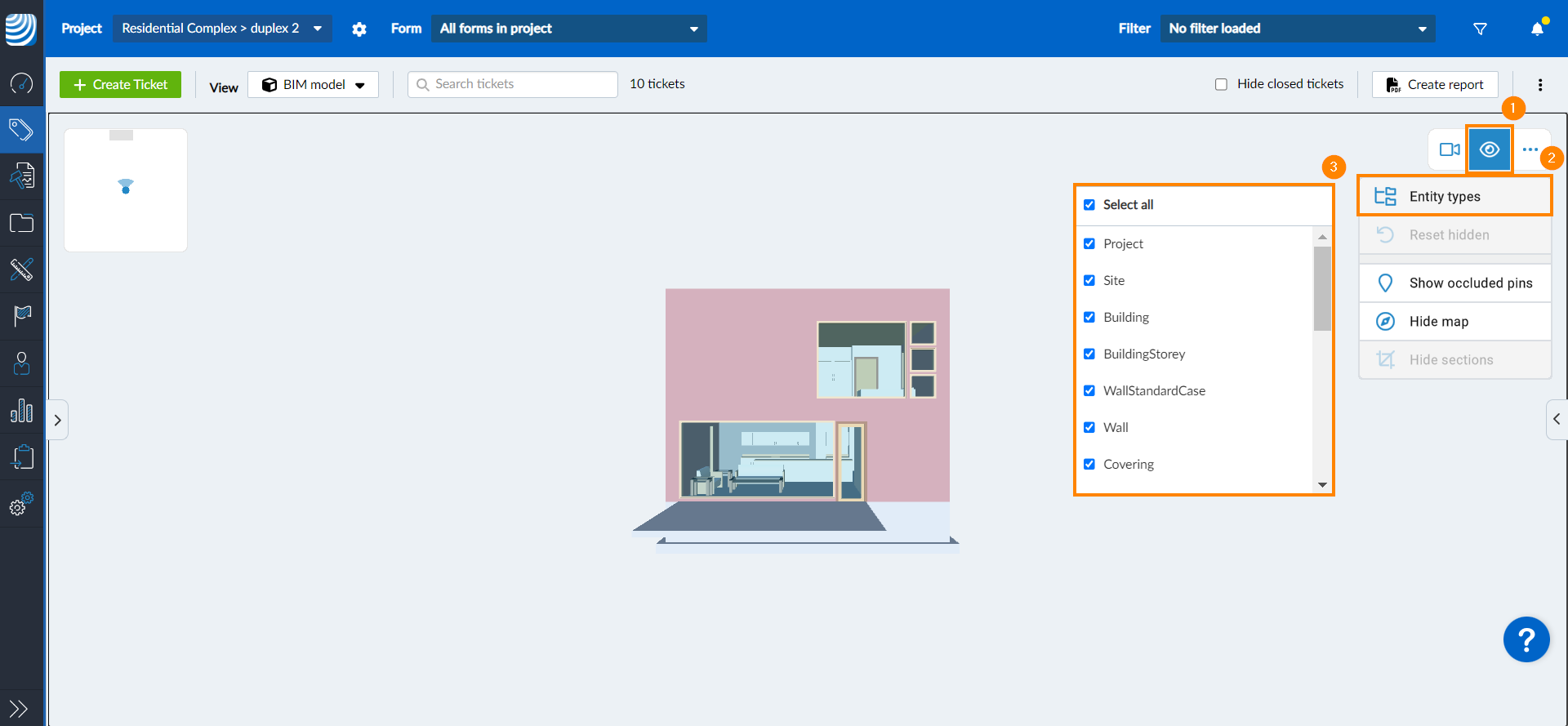

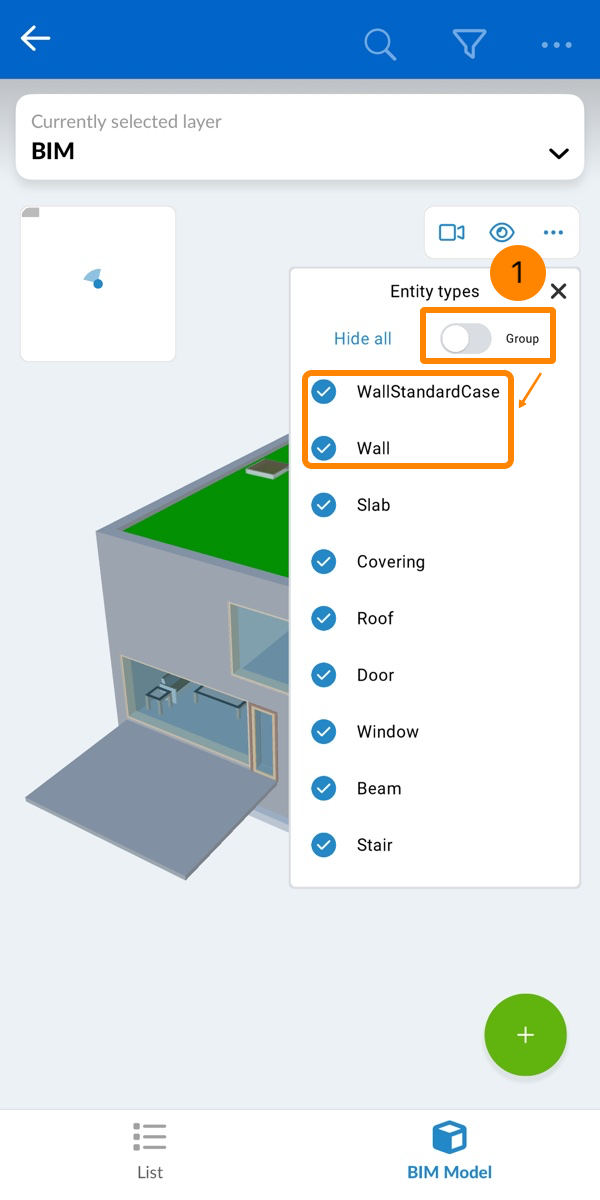

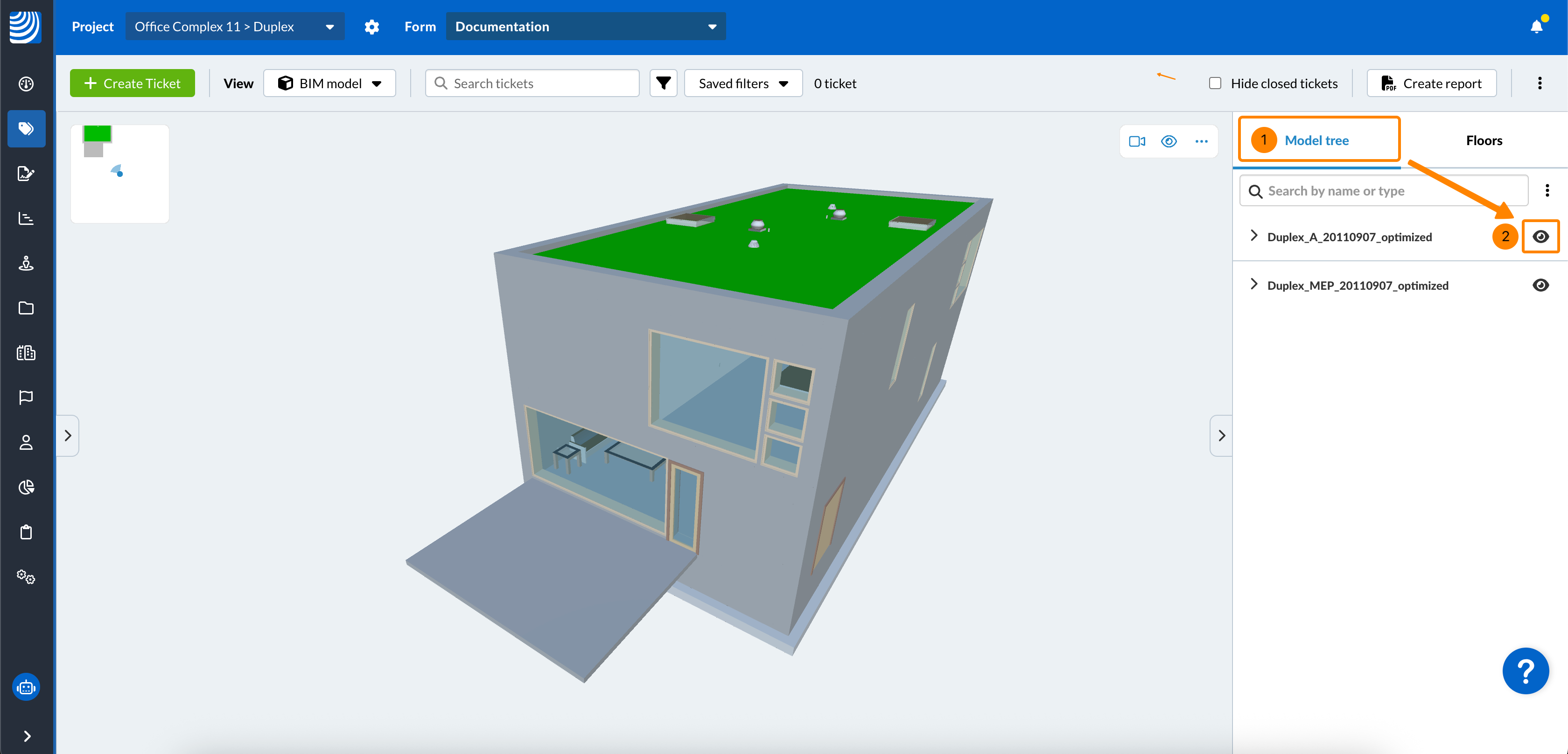

Afficher/masquer les éléments IFC

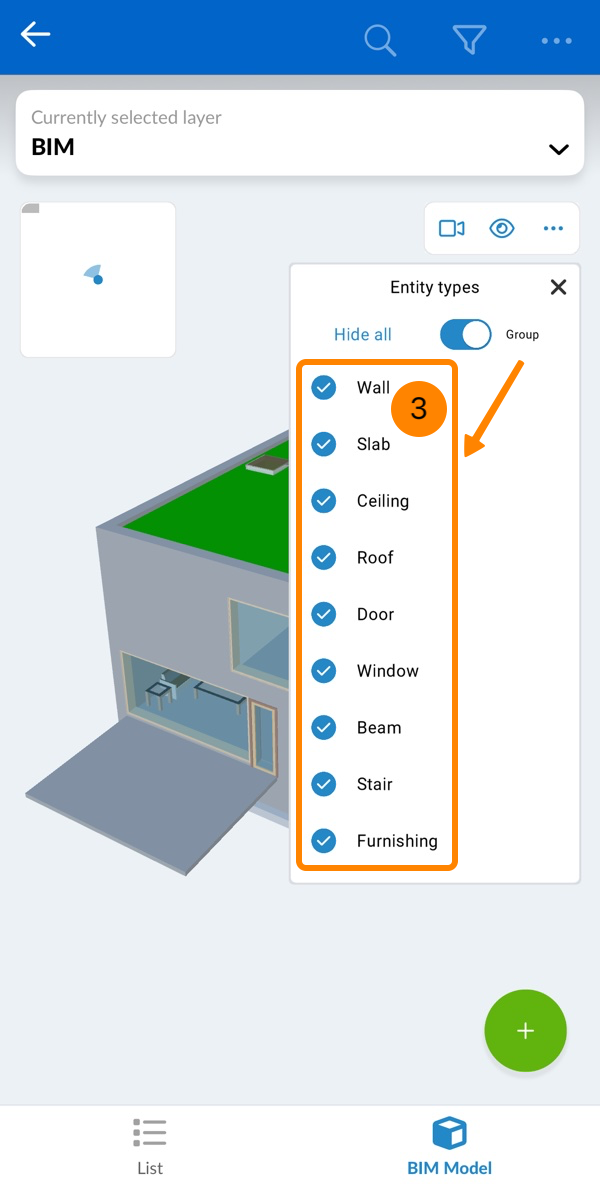

Affichez et masquez les éléments IFC pour vous concentrer sur les parties du modèle BIM qui vous intéressent. Vous pouvez le faire avec des éléments sélectionnés individuellement ou en fonction des types d'entités des éléments, par exemple en affichant ou en masquant tous les murs, les fenêtres ou les escaliers, etc.

Si vous masquez des éléments tels que des sols ou des objets, leurs fiches de ticket seront également masquées.

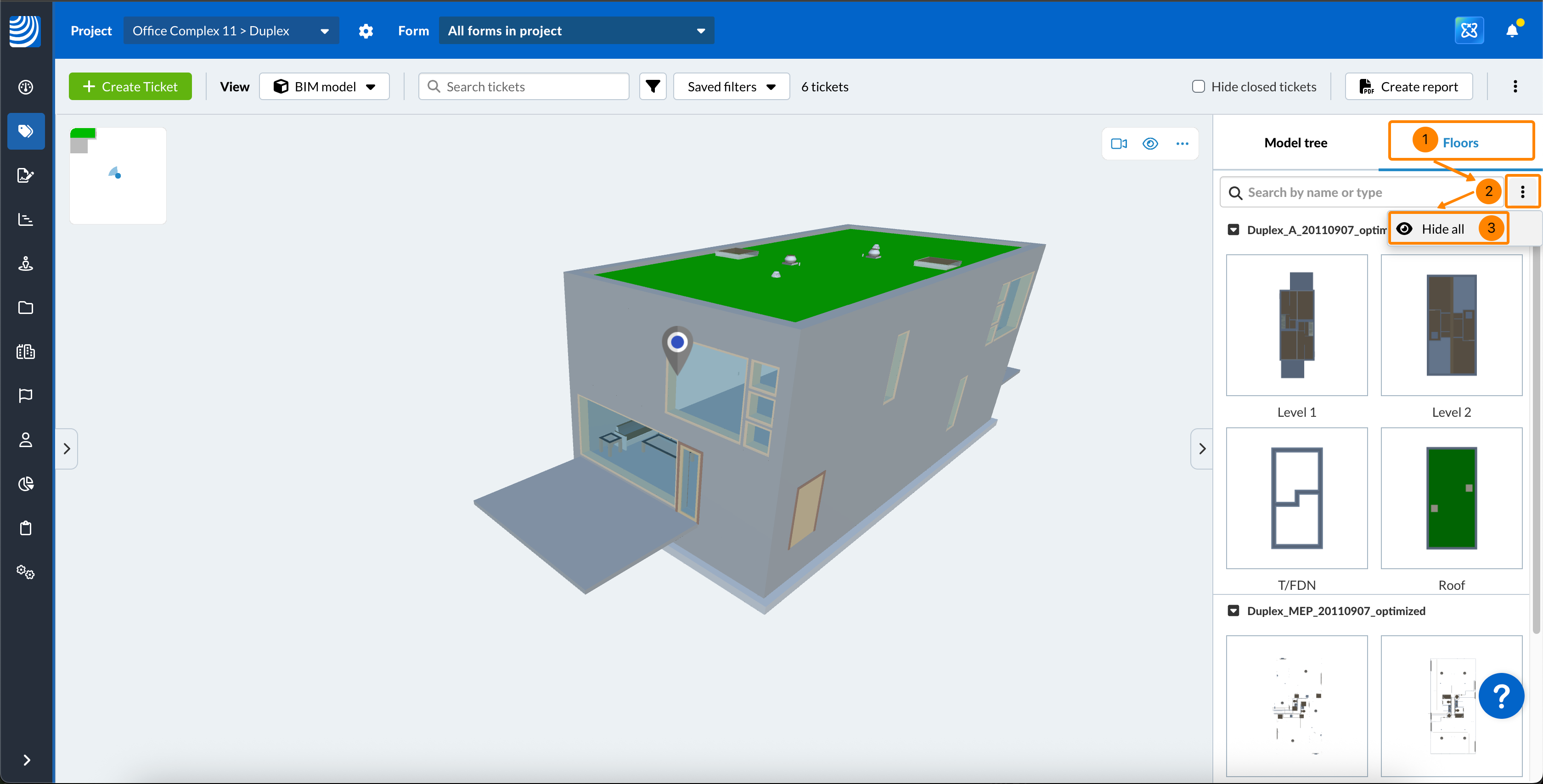

Une autre solution pour se concentrer sur certaines parties du modèle consiste à utiliser des plans ou des boîtes de section, comme expliqué dans Work with Section Planes & Section Boxes.

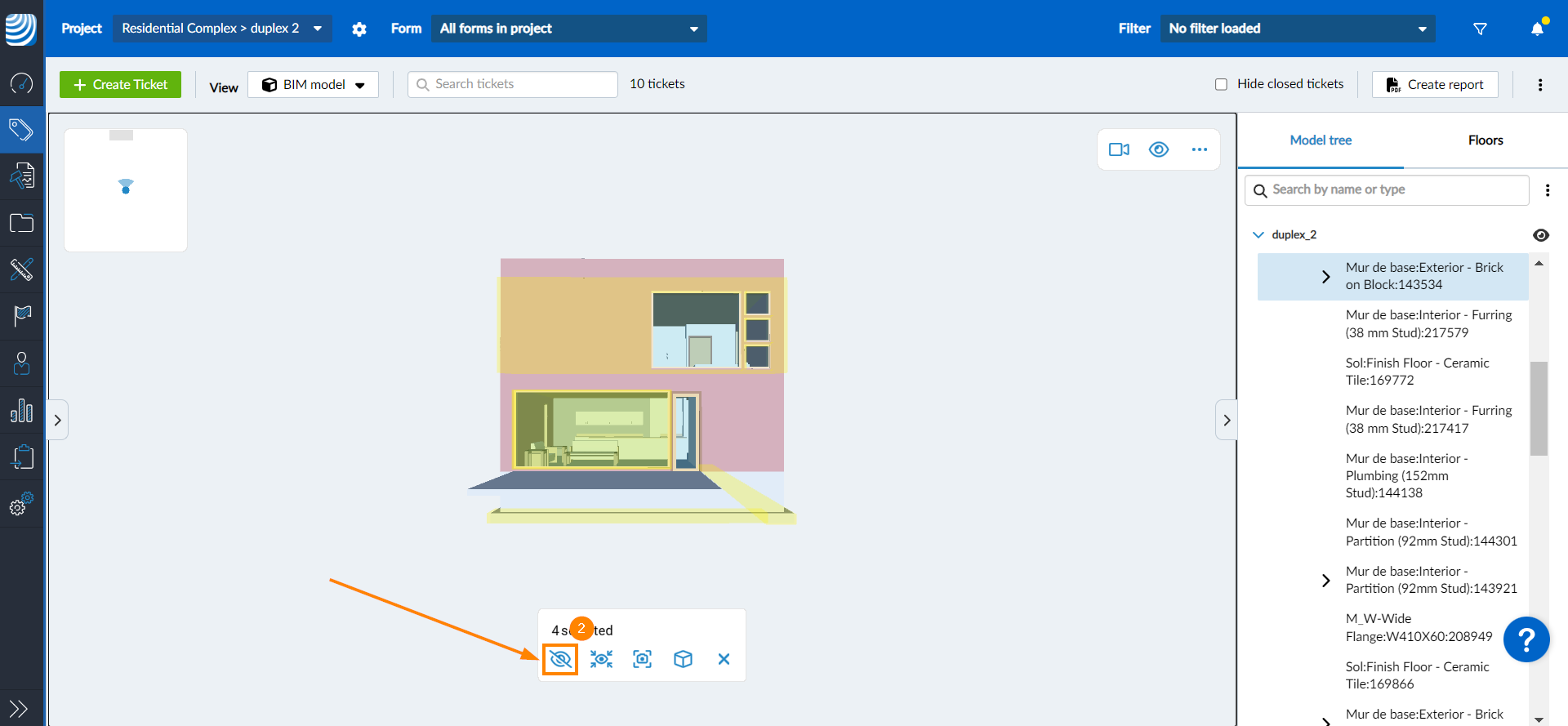

Afficher/masquer les éléments individuels

Pour masquer un ou plusieurs éléments du modèle 3D :

  1. Sélectionnez le(s) élément(s) que vous souhaitez masquer
  2. Cliquez/tapez sur l'icône œil croisé
    Hide Elements.png

Isoler les éléments

Vous pouvez isoler des éléments de votre modèle 3D en masquant tous les autres éléments à l'exception de ceux sur lesquels vous souhaitez vous concentrer. Pour ce faire, procédez comme suit

  1. Sélectionnez le(s) élément(s) que vous souhaitez isoler
  2. Cliquez sur l'icône œil concentré
    Hide Except Selected.png
  3. Tous les éléments du modèle seront masqués à l'exception de ceux qui ont été sélectionnés
    Hidden Elements.png

Afficher/masquer les types d'entités

Pour masquer/afficher tous les éléments du même type d'entité :

  1. Cliquez sur l'icône eye
  2. Survolez Types d'entités
  3. Cochez/décochez les cases des types d'entités de votre modèle
    Show Entities.png

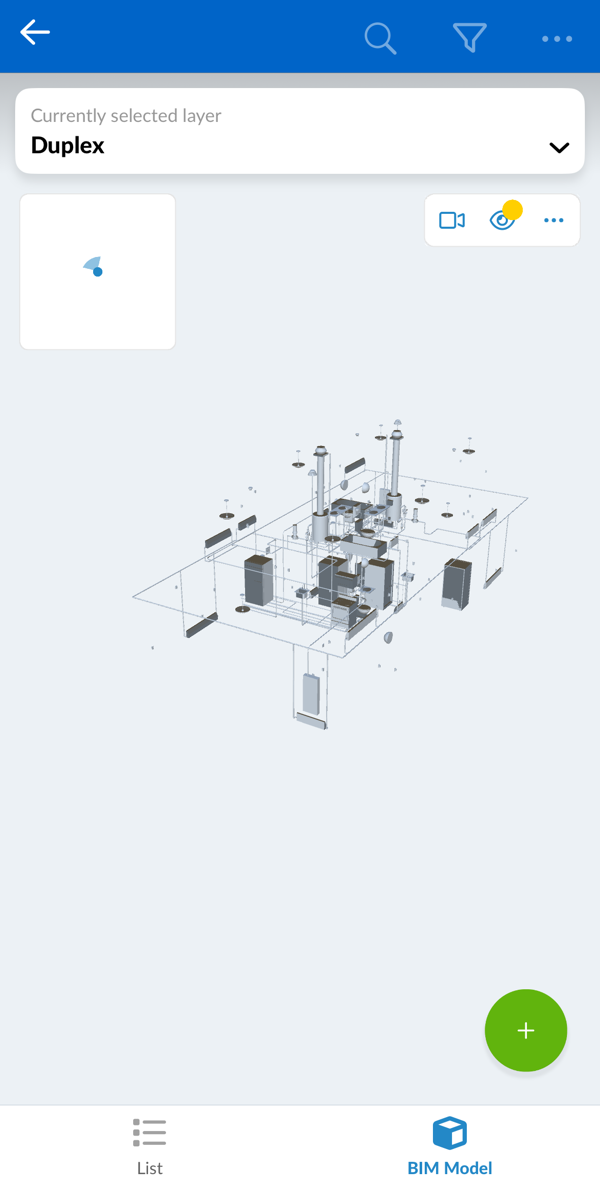

  1. Appuyez sur l'icône eye
  2. Tapez Types d'entités
  3. Cochez/décochez les cases des types d'entités que vous souhaitez afficher/masquer
  4. Vous ne voyez que des murs, par exemple

Les types d'entités sont regroupés par défaut, afin de faciliter l'affichage/masquage de tous les murs ou portes, par exemple, même s'ils sont enregistrés dans plusieurs types d'entités pour les murs, par exemple.

Pour désactiver le regroupement et afficher tous les types d'entités individuels tels qu'ils sont enregistrés dans le modèle IFC :

  1. Désactivez la bascule du groupe
  2. Voir la liste complète (non groupée) des types d'entités

Afficher/masquer les planchers

Pour cacher un étage d'un modèle :

  1. Cliquez sur Planchers
  2. Survolez l'étage que vous souhaitez masquer
  3. Cliquez sur l'icône eye
  1. Appuyez sur l'icône eye
  2. Tapotez Planchers

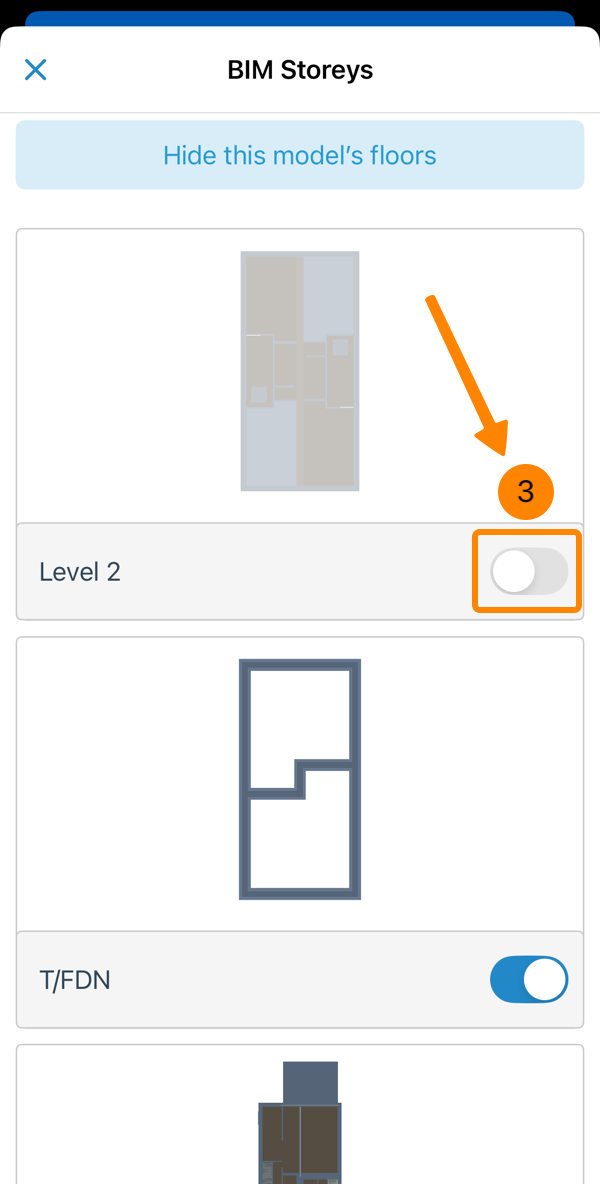

  3. Désactivez la bascule de chaque étage, par exemple de l'étage "Niveau 2"

Pour montrer un étage caché :

  1. Cliquez sur Planchers
  2. Survolez l'étage que vous souhaitez afficher
  3. Cliquez sur l'icône œil croisé
  1. Appuyez sur l'icône eye
  2. Tapotez Planchers
  3. Activez la bascule de chaque étage, par exemple de l'étage "Niveau 2"

Pour cacher tous les sols :

  1. Cliquez sur Planchers
  2. Ouvrez le menu More
  3. Cliquez sur Cacher tout

  4. Voir tous les étages sont cachés
  1. Appuyez sur l'icône eye
  2. Tapotez Planchers

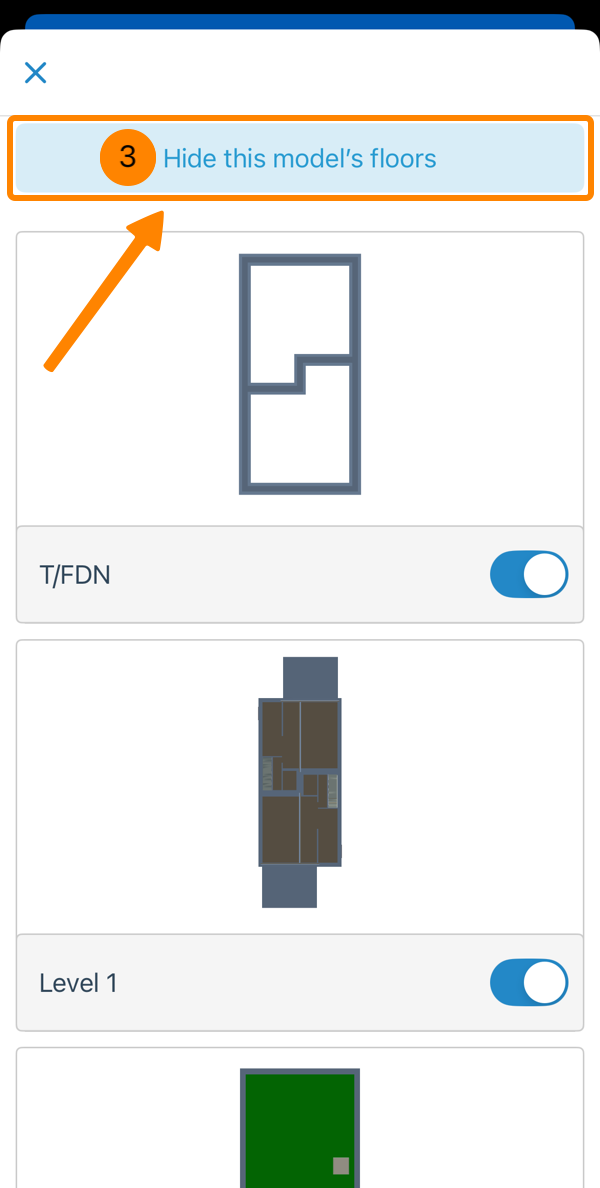

  3. Tapotez Cacher les sols de ce modèle
  4. Voir tous les étages sont cachés

Pour afficher tous les étages cachés :

  1. Cliquez sur Planchers
  2. Ouvrez le menu More
  3. Cliquez sur Afficher tous les

  4. Voir tous les étages à nouveau
  1. Appuyez sur l'icône eye
  2. Tapotez Planchers

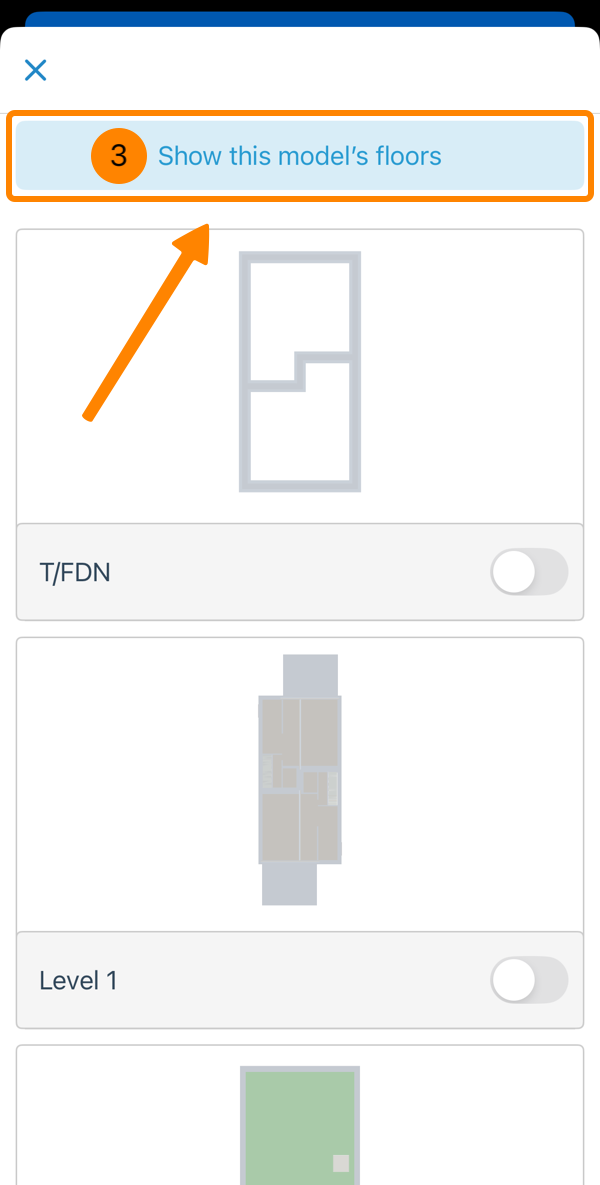

  3. Tapez sur Afficher les étages de ce modèle
  4. Voir tous les étages à nouveau

Afficher/masquer les modèles IFC

Lorsque vous utilisez des modèles fédérés où les données du modèle sont réparties dans plusieurs fichiers IFC, vous pouvez décider quels modèles afficher simultanément.

Pour masquer un modèle IFC :

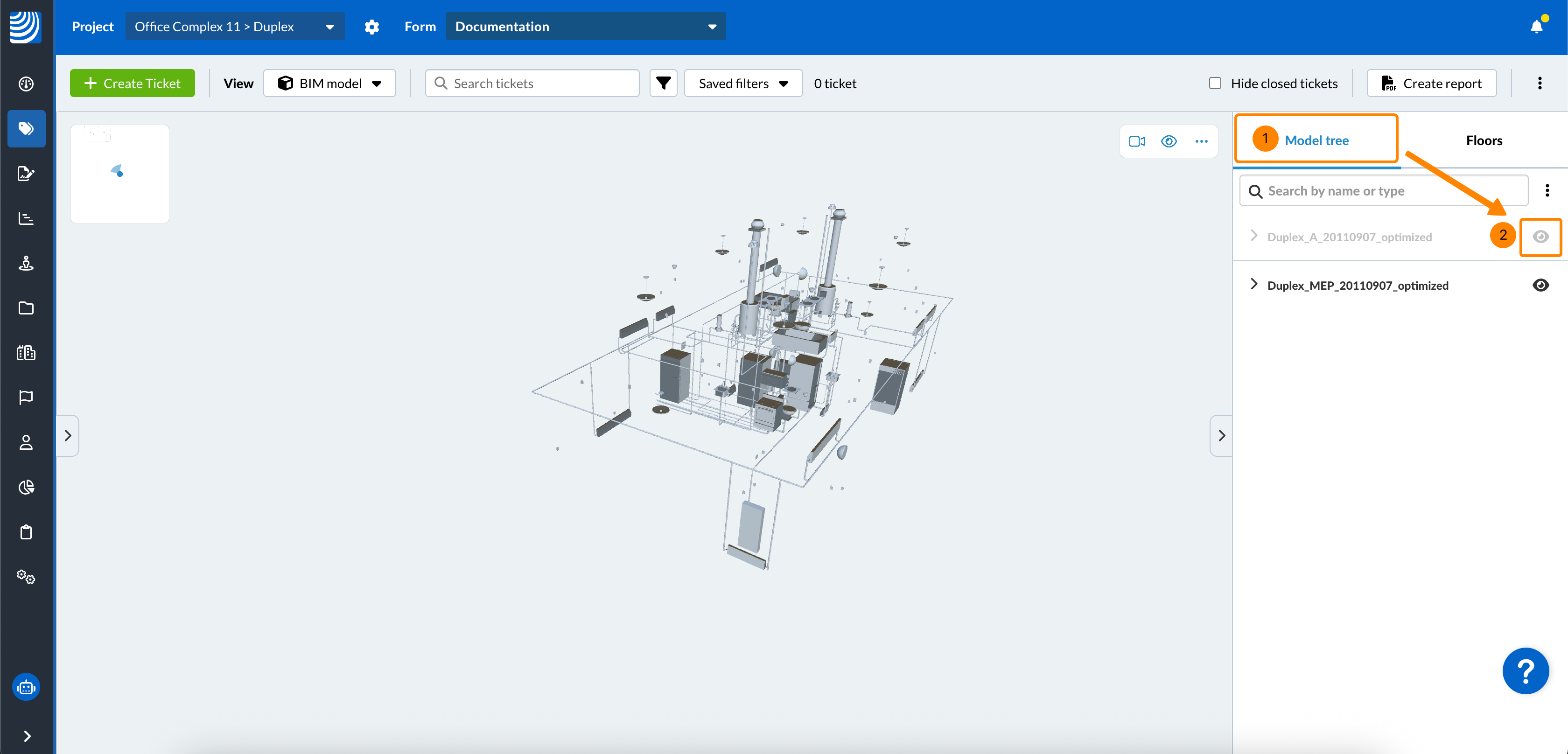

  1. Cliquez sur Arborescence du modèle
  2. Cliquez sur l'icône eye à côté du modèle que vous souhaitez masquer
  3. Vous ne voyez que les modèles sélectionnés
  1. Appuyez sur l'icône eye
  2. Tap Modèles

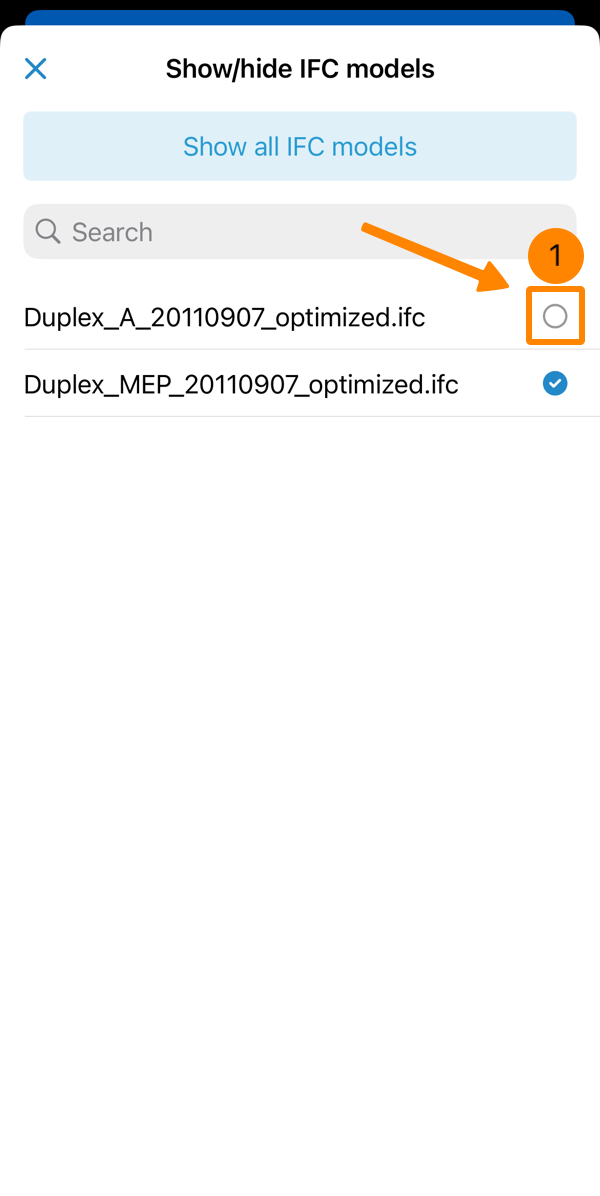

  3. Désactivez les cases à cocher des modèles que vous souhaitez masquer
  4. Vous ne voyez que les modèles sélectionnés

Montrer à nouveau le modèle :

  1. Cliquez sur Arborescence du modèle
  2. Cliquez sur l'icône œil croisé à côté du modèle que vous souhaitez afficher à nouveau
  1. Appuyez sur l'icône eye
  2. Tap Modèles

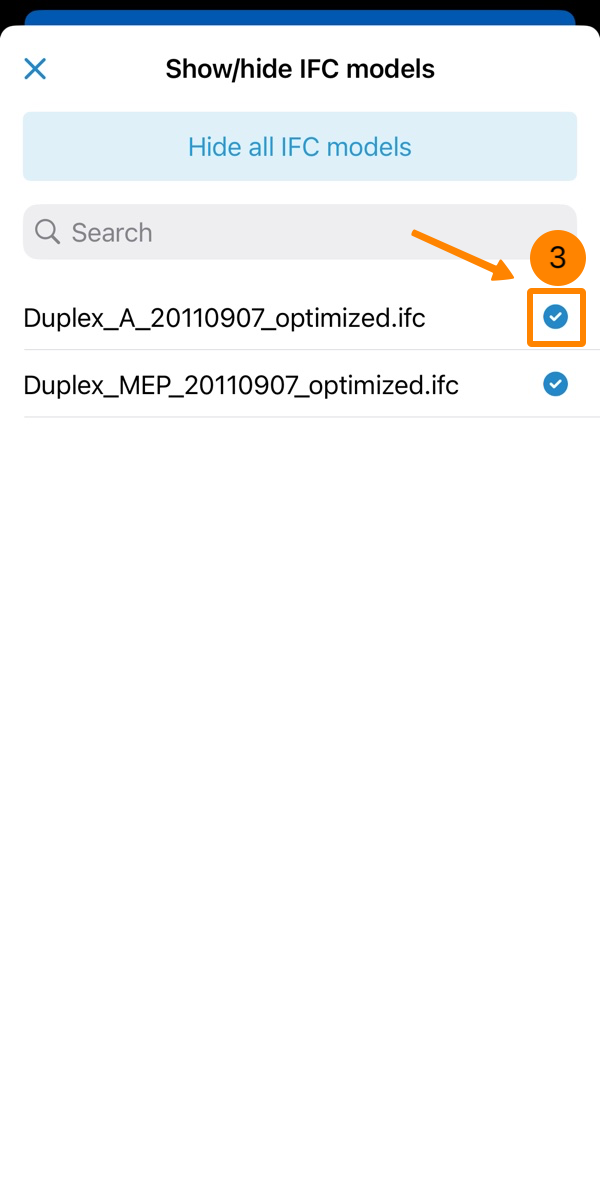

  3. Cochez les cases des modèles que vous souhaitez réafficher

Réinitialiser la vue pour afficher tous les éléments

Vous pouvez révéler tous les éléments qui ont été masqués, que ce soit par type d'entité ou individuellement en tant qu'éléments. Pour ce faire, procédez comme suit

  1. Cliquez/tapez sur l'icône eye
  2. Cliquez/tapez sur Réinitialiser le caché
    Reset Hidden.png

Afficher/masquer les épingles occultées

Les vignettes qui sont recouvertes par des murs ou d'autres éléments ne sont évidemment pas visibles. Cependant, vous pouvez toujours afficher toutes les fiches de ticket, y compris celles qui sont couvertes. Voir Tickets BIM View > Show/Hide Occluded Pins.

Outil de mesure

Utilisez l'outil de mesure pour mesurer des distances, des angles et des surfaces.

Pour en savoir plus, consultez le site Travailler avec l'outil de mesure.

Plans de section et boîtes de section

Les outils plan de coupe et boîte de coupe vous permettent de couper à travers le modèle pour obtenir une vue plus détaillée. Ces fonctions sont essentielles pour inspecter les éléments intérieurs et facilitent les mesures et la création de tickets dans les modèles.

Pour en savoir plus, consultez le site Travailler avec des plans de coupe et des boîtes à profilés.

Billets dans les modèles BIM

Le visualiseur BIM vous permet de créer et de visualiser des tickets dans des modèles BIM.

Pour en savoir plus, consultez Tickets BIM View.

Mode de visualisation de la réalité augmentée

Passez en mode de visualisation en réalité augmentée (RA) dans le visualiseur BIM de l'application mobile pour comparer votre plan avec la construction réelle, regarder derrière les murs, vérifier que l'équipement technique du bâtiment est installé correctement, etc.

Vous voyez simultanément ce que la caméra de votre appareil mobile capture en direct et une superposition du modèle BIM.

Pour en savoir plus, consultez le site Augmented Reality View Mode for Mobile BIM Viewer.

Cet article vous a-t-il été utile ?

Merci beaucoup pour votre retour !

Retour en haut

Articles associés

Commentaires

0 commentaire

Vous devez vous connecter pour laisser un commentaire.
