Vue d'ensemble
Utilisez la vue du plan des billets pour voir où se trouvent les billets sur le plan.
Lisez aussi à propos de Plans et Tickets.
Accès et autorisations
Vous avez besoin d'un utilisateur interne avec le droit d'utilisateur 'Tickets & Project Reports'. Pour en savoir plus, consultez Permissions.
Les sous-traitants et les observateurs ont toujours accès. Pour en savoir plus, consultez Types d'utilisateurs.
Comment accéder à la vue Plan de Tickets
- Cliquez sur Tickets
- Ouvrez le menu Project
-
Cliquez sur une couche, par exemple Ground Floor
La vue en plan n'est pas disponible lorsque All layers est sélectionné.

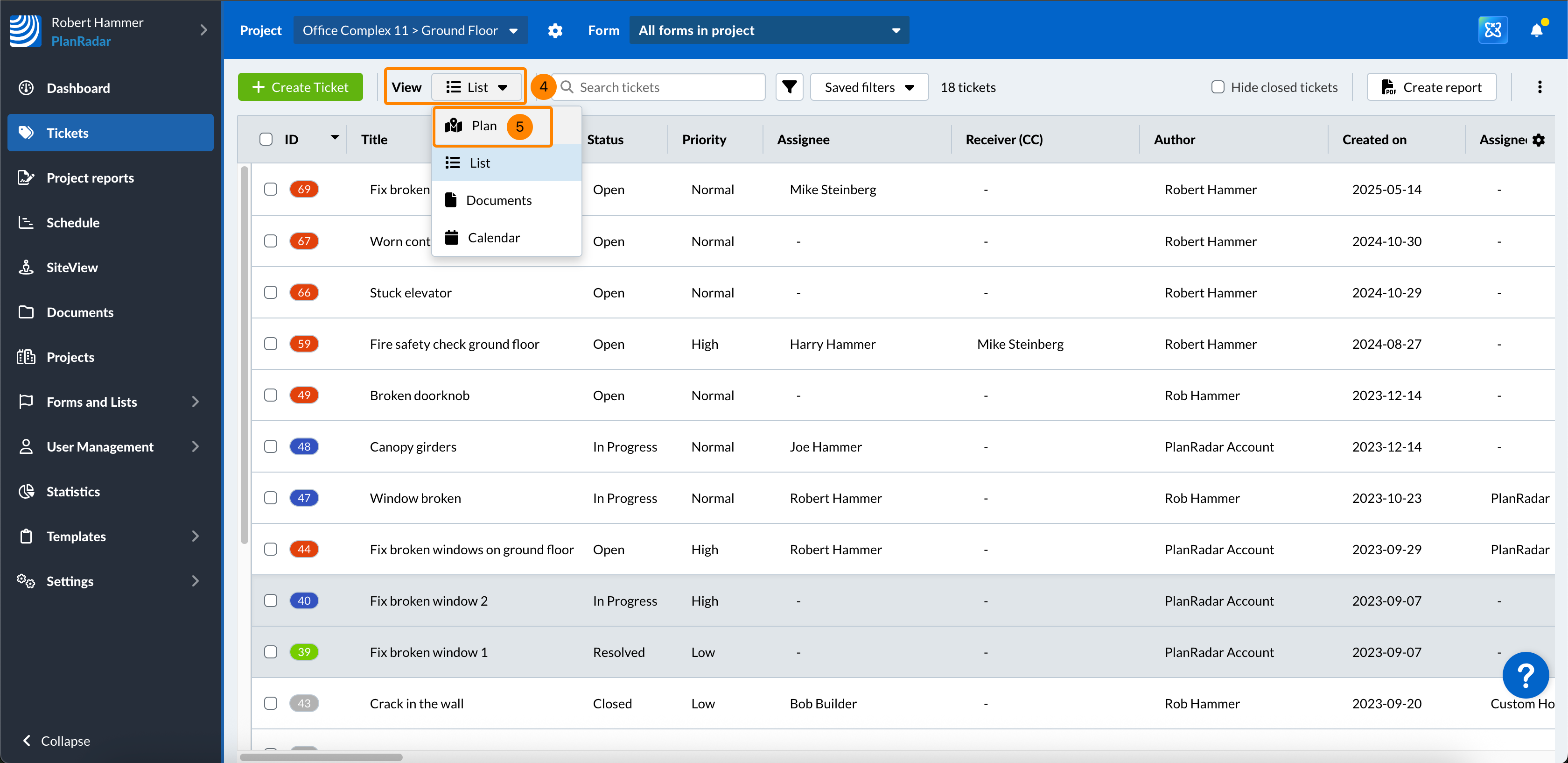

- Dans le menu déroulant View, sélectionnez Plan
Pour en savoir plus sur la barre d'outils Tickets Toolbar, qui est partagée par la vue plan, la vue liste et la vue calendrier.

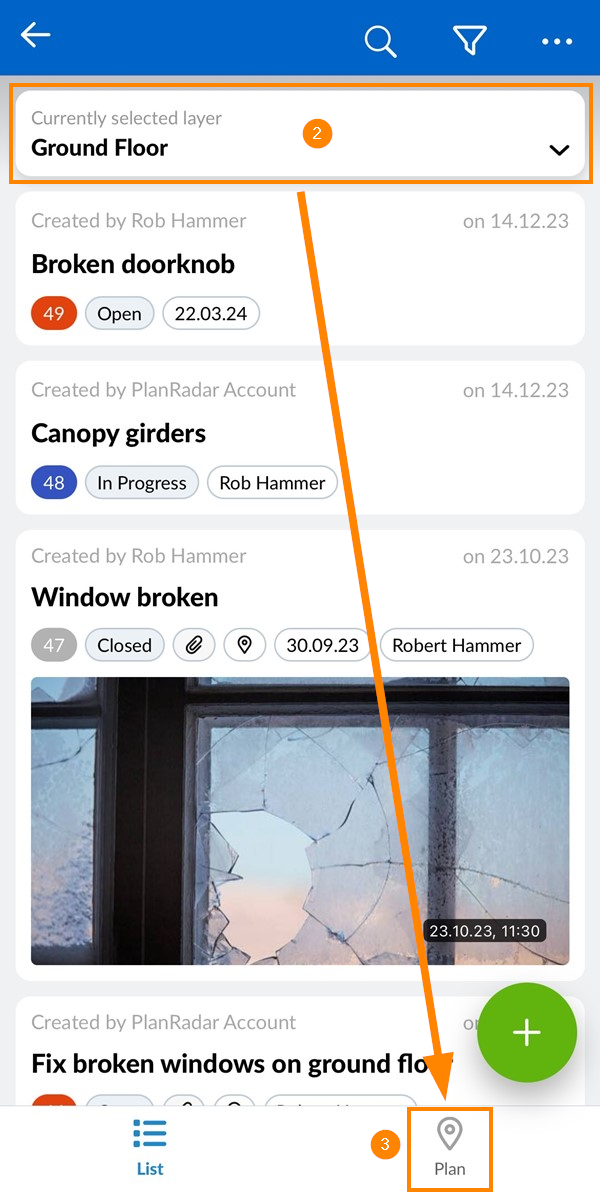

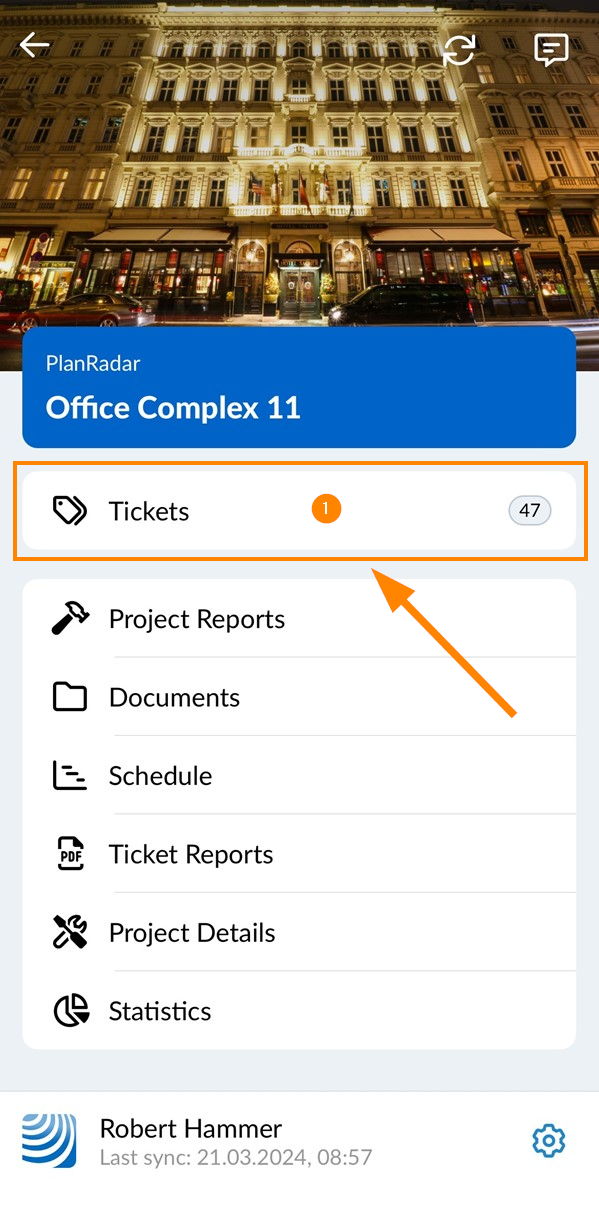

- Appuyez sur Tickets dans le menu principal
- Sélectionnez une couche, par exemple Rez-de-chaussée
La vue en plan n'est pas disponible lorsque Toutes les couches est sélectionnée. - Tapez Plan

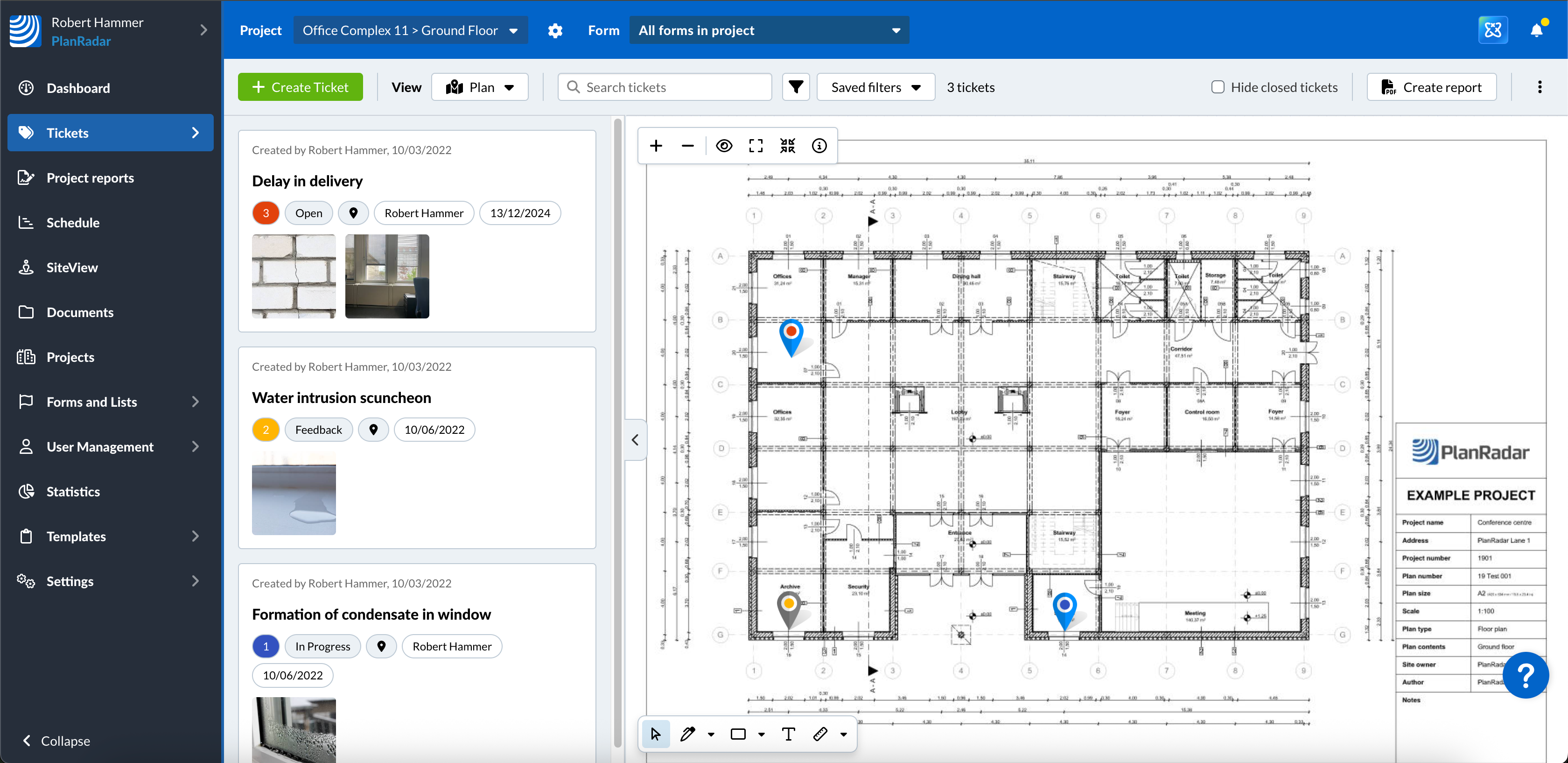

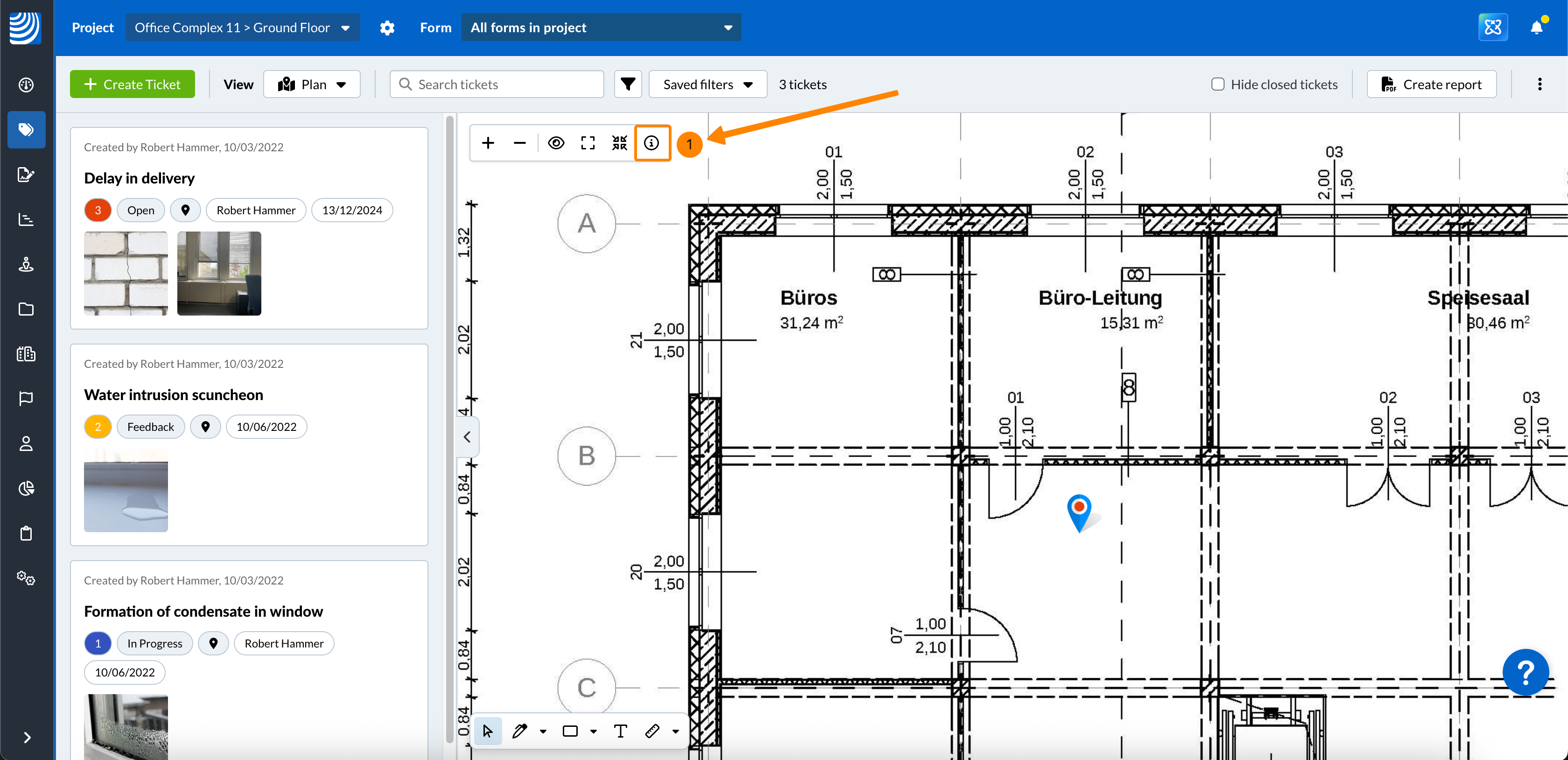

Vue du plan des billets
Dans la barre d'outils, vous sélectionnez le projet, la couche, le formulaire et le filtre pour définir les tickets qui sont affichés dans la vue du plan des tickets.
Pour en savoir plus, consultez le site Voir les tickets d'un projet, d'un calque ou d'un formulaire dans l'application Web.
Si votre couche active comporte un modèle BIM au lieu d'un plan 2D, la vue du plan est remplacée par le visualiseur BIM.
Pour en savoir plus, consultez le site BIM Viewer.
Afficher/masquer la liste des billets

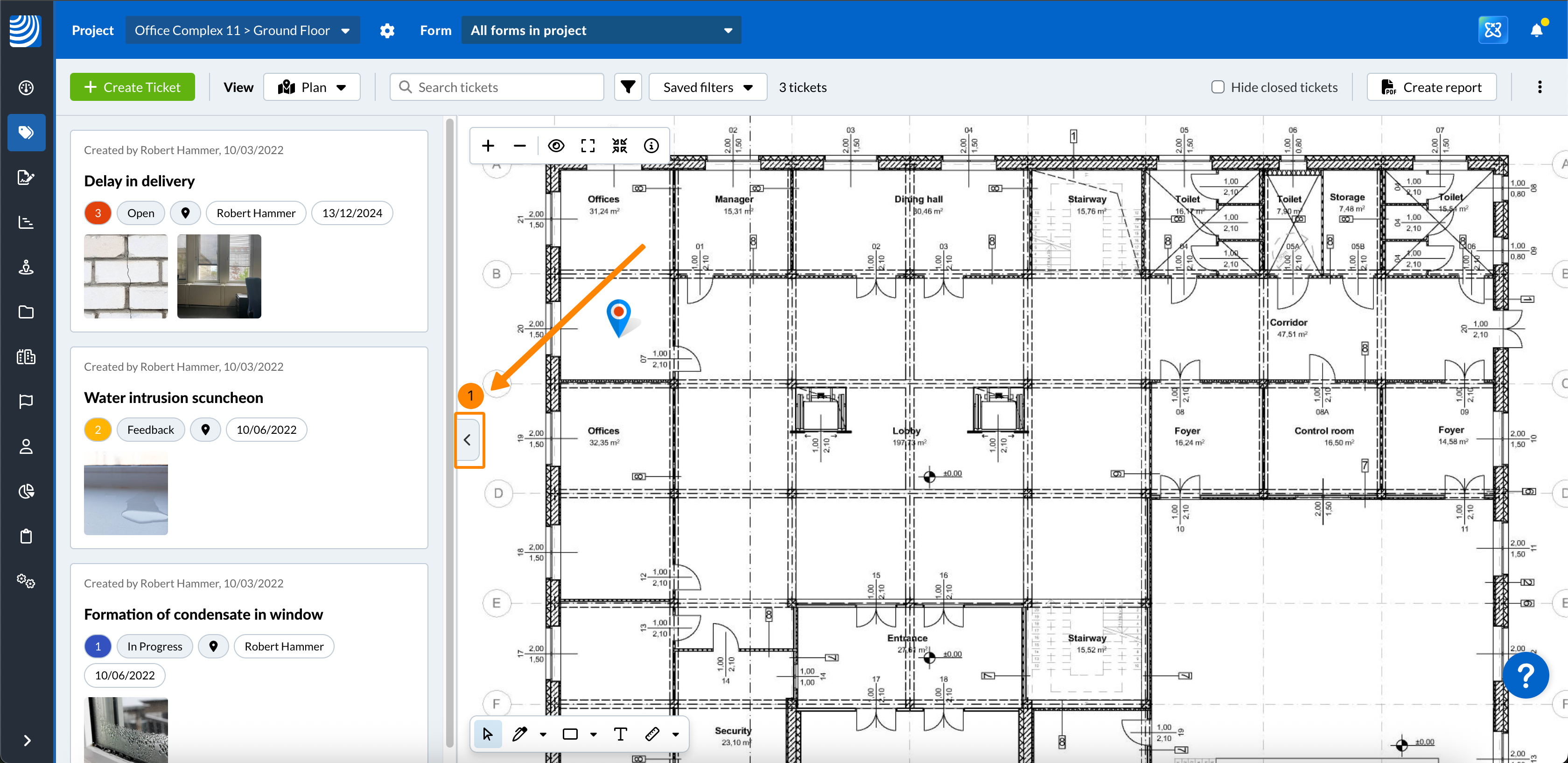

La liste des tickets est affichée par défaut. Pour la masquer :
- Cliquez sur le bouton flèche

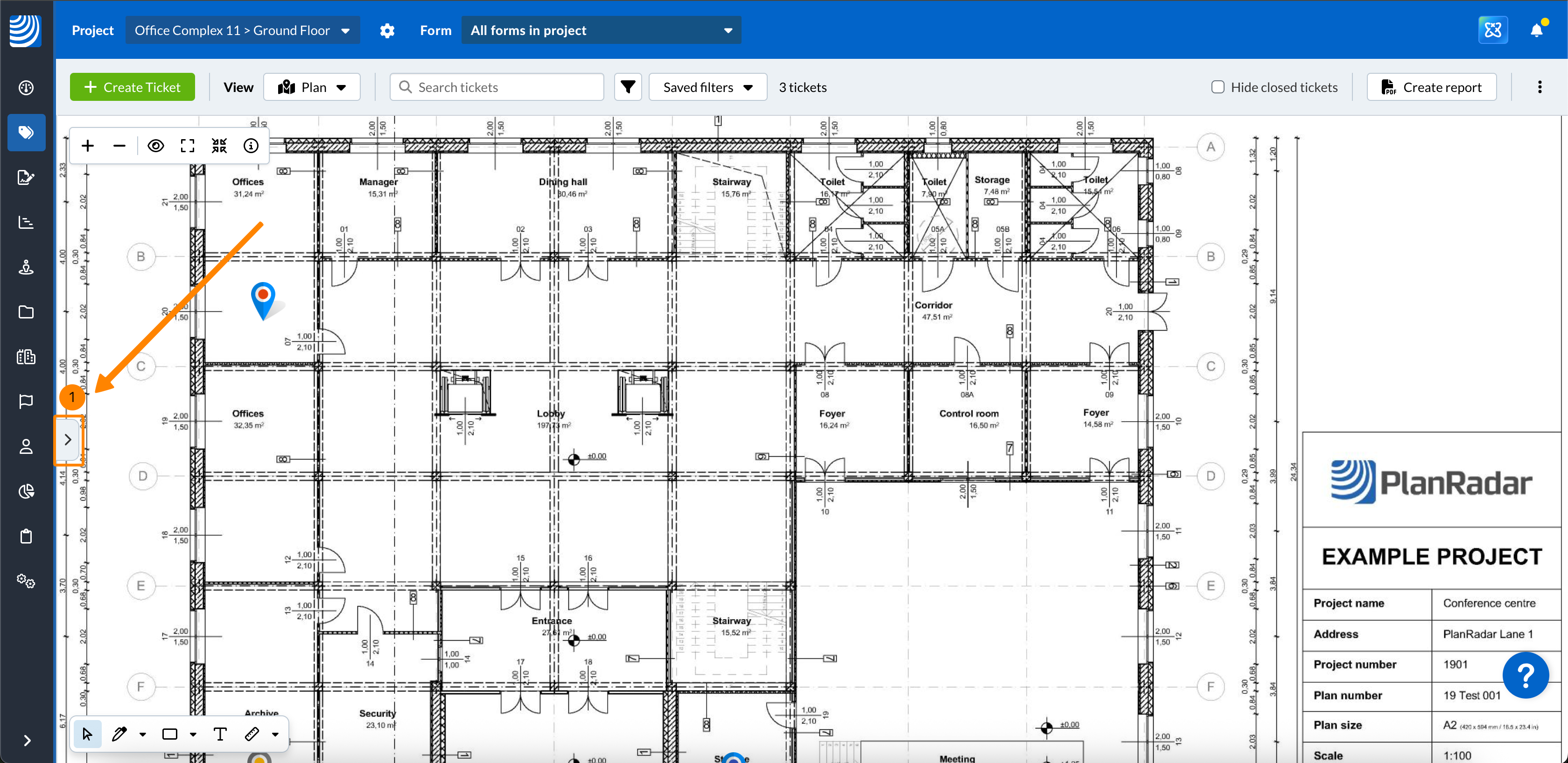

Pour afficher la liste des billets :
- Cliquez sur le bouton flèche
La sélection d'une couche fonctionne de la même manière pour la vue en plan et la vue en liste.
Lire la suite dans Voir les tickets d'un calque dans l'application mobile
Si votre couche active comporte un modèle BIM au lieu d'un plan 2D, la vue du plan est remplacée par la visionneuse BIM.
Pour en savoir plus, consultez le site BIM Viewer.

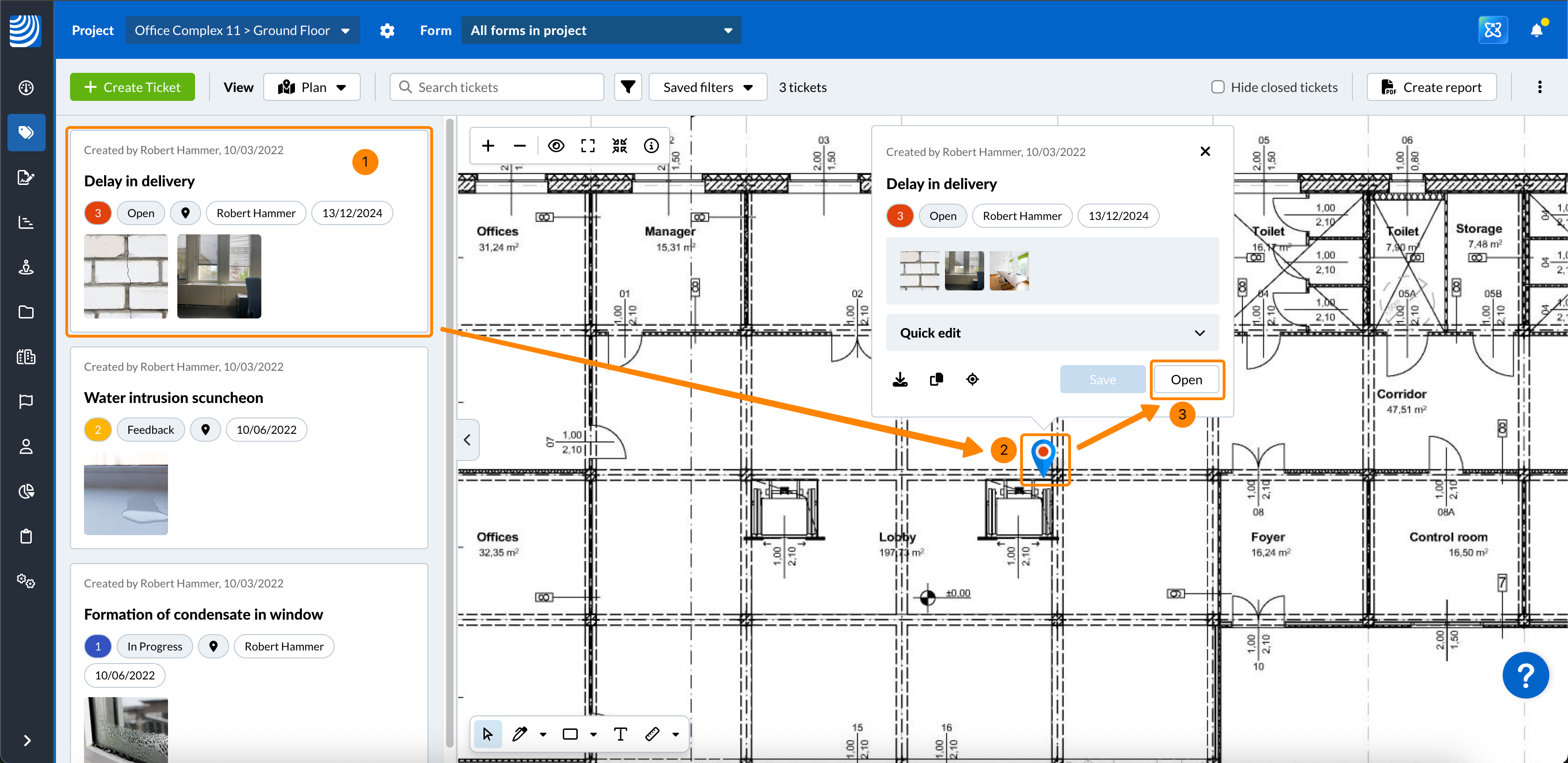

Ouvrir un ticket
Ouvrez un ticket pour en consulter les détails ou le modifier :
- Cliquez sur le billet dans la liste des billets pour afficher automatiquement l'épingle du billet sur le plan et ouvrir l'aperçu du billet.
- OU cliquez sur l'épingle du ticket sur le plan pour ouvrir l'aperçu du ticket.
- Cliquez sur Open pour afficher tous les détails du billet.
Consultez également le site Quick Edit Tickets in Plan View in the Webapp.

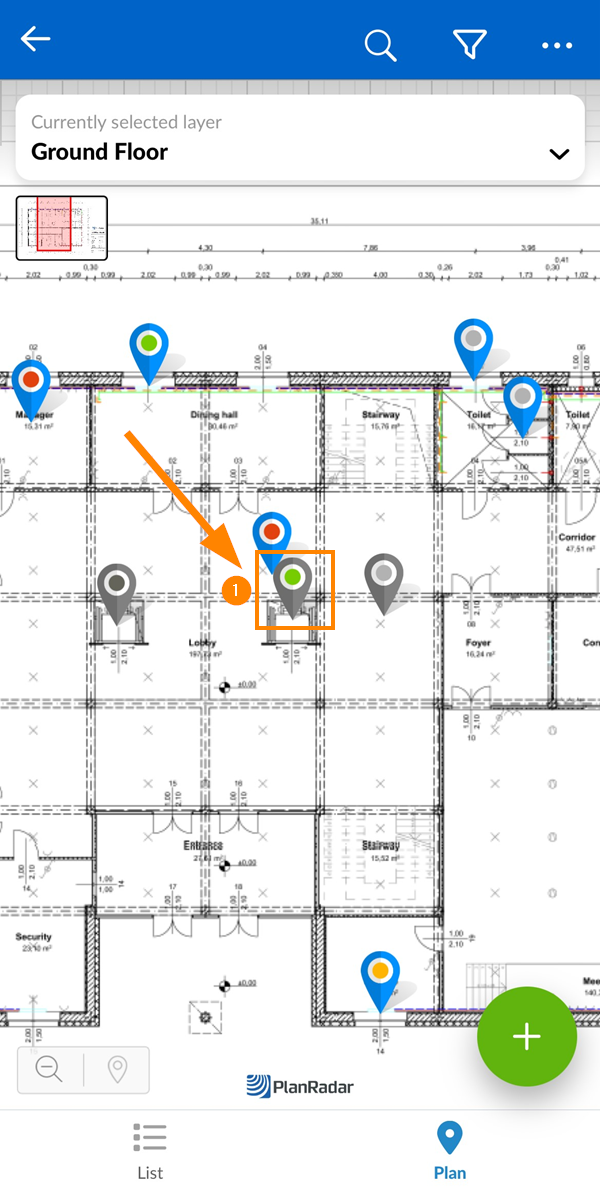

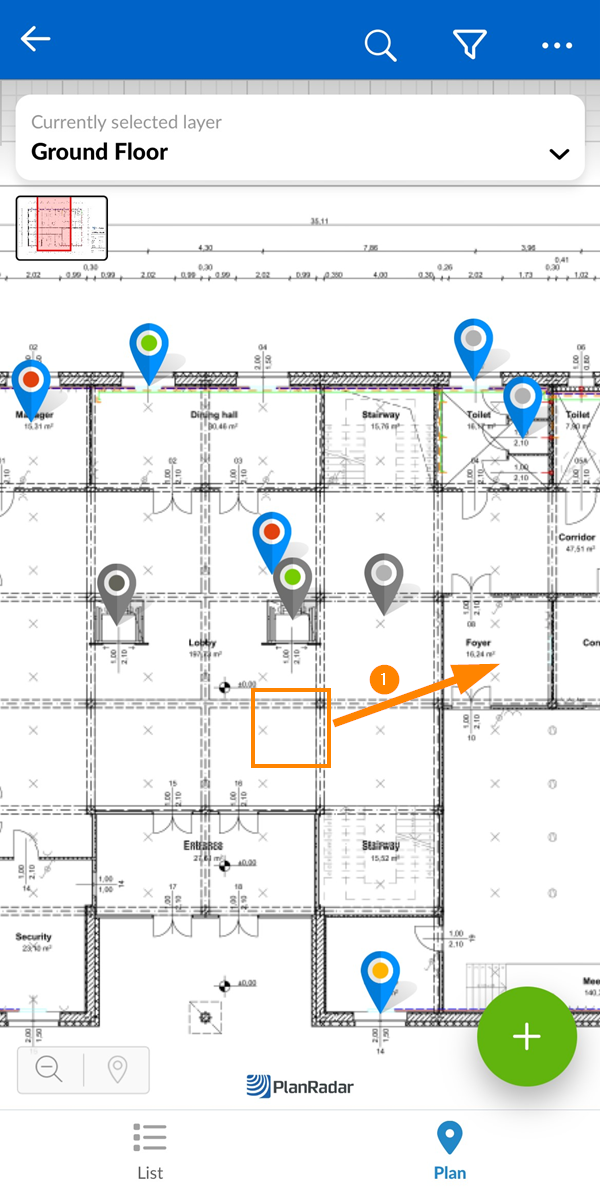

- Tapez sur l'épingle d'un billet

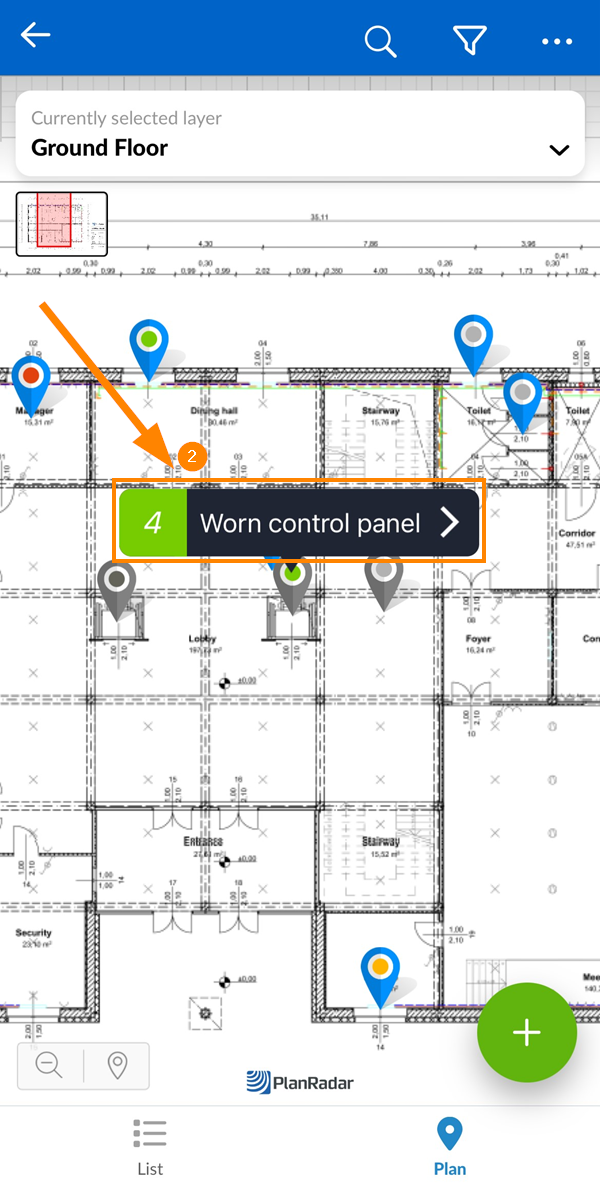

- Tapez sur l'ID/titre du ticket
Pour en savoir plus, consultez le site View & Edit a Ticket.
Naviguer dans le plan

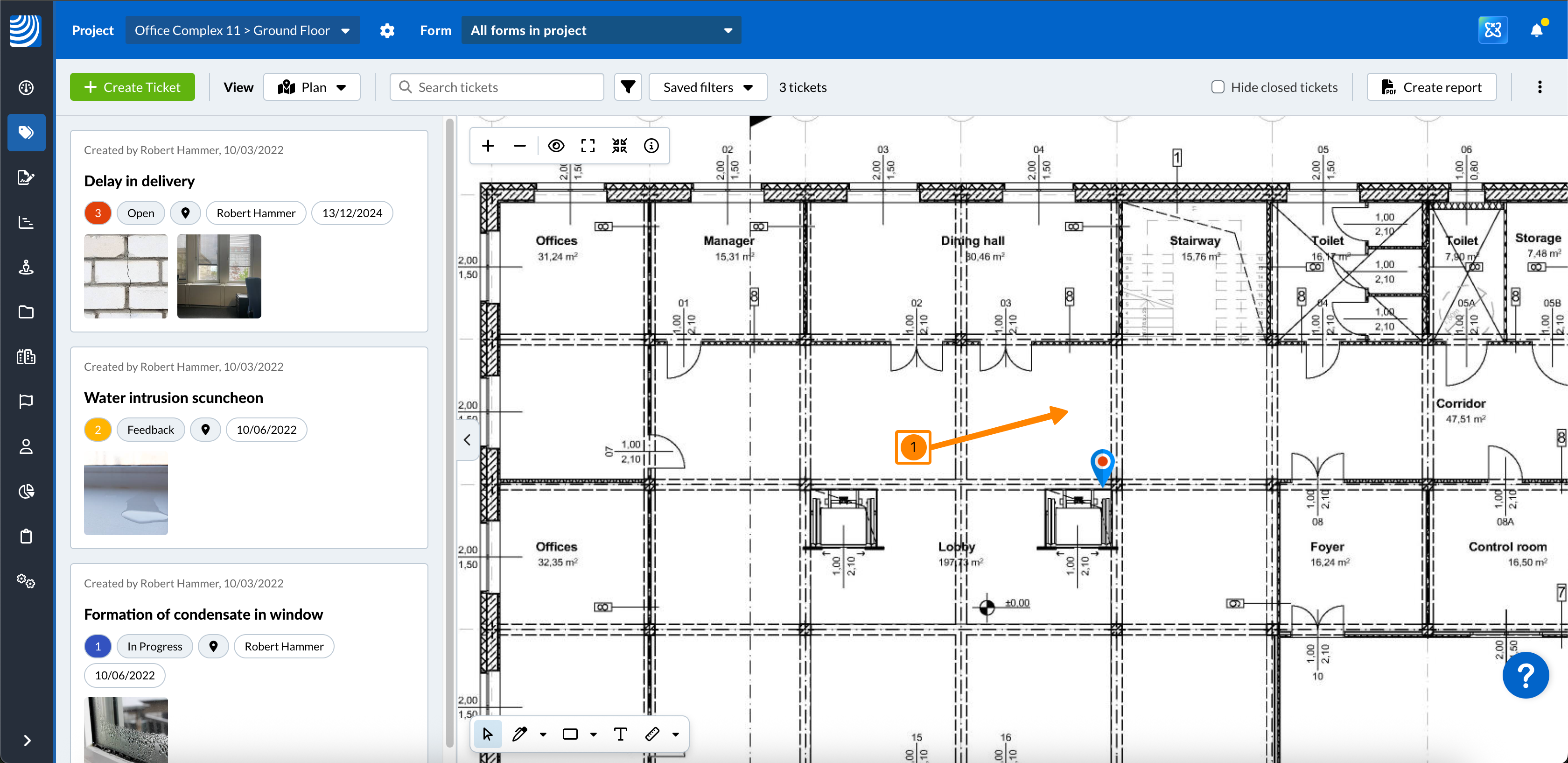

Panoramique
Pour déplacer la partie affichée du plan :
- Utiliser la fonction "glisser-déposer" (drag & drop)
- Utiliser le glisser-déposer à un doigt

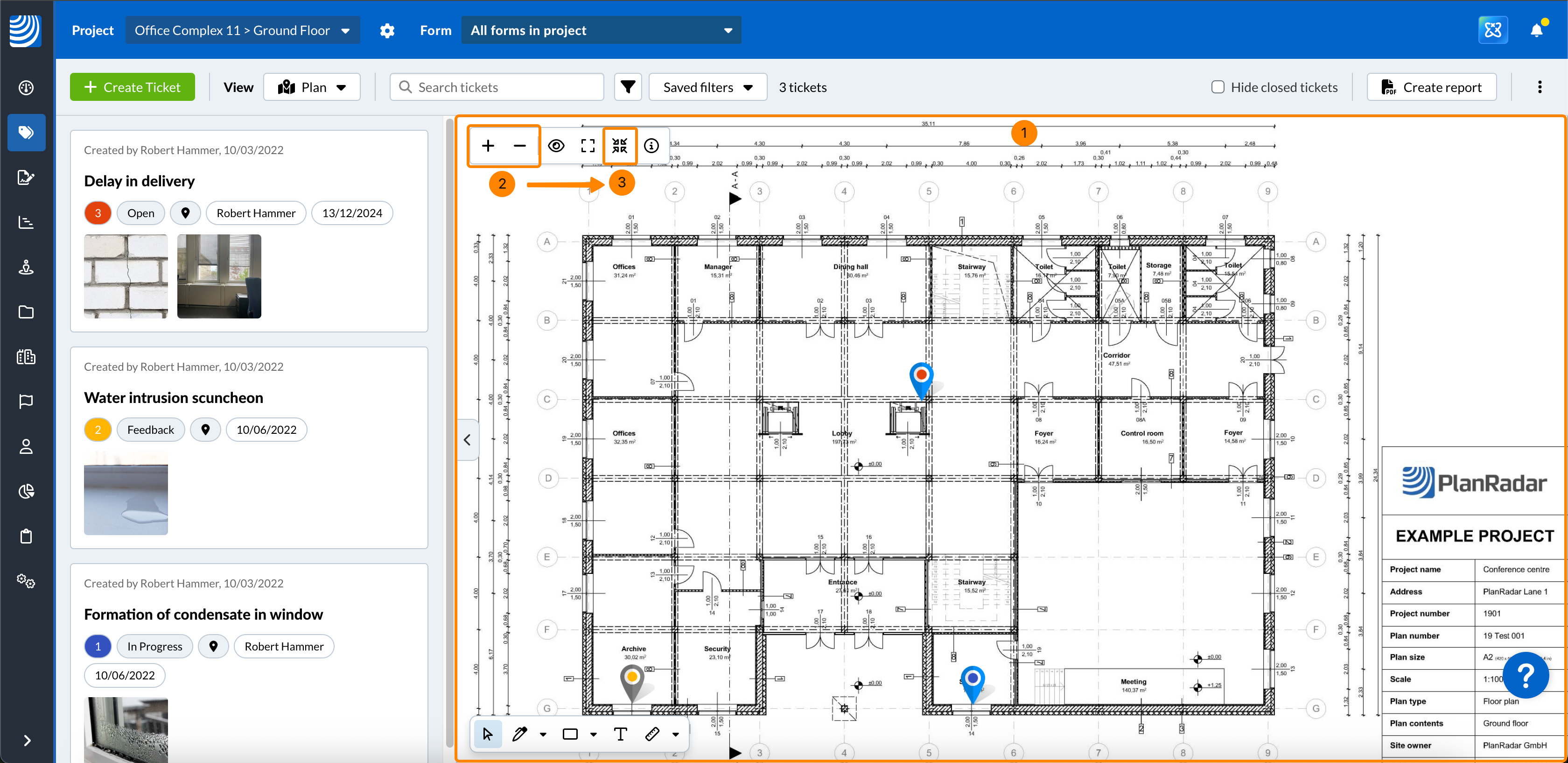

Zoom
Il existe différentes façons de faire un zoom avant ou arrière sur le plan :
- Utilisez la molette de votre souris n'importe où sur le plan
- Cliquez sur les boutons + ou -
- Cliquez sur le bouton zoom to fit screen pour visualiser l'ensemble du plan en une seule fois :
Mode plein écran

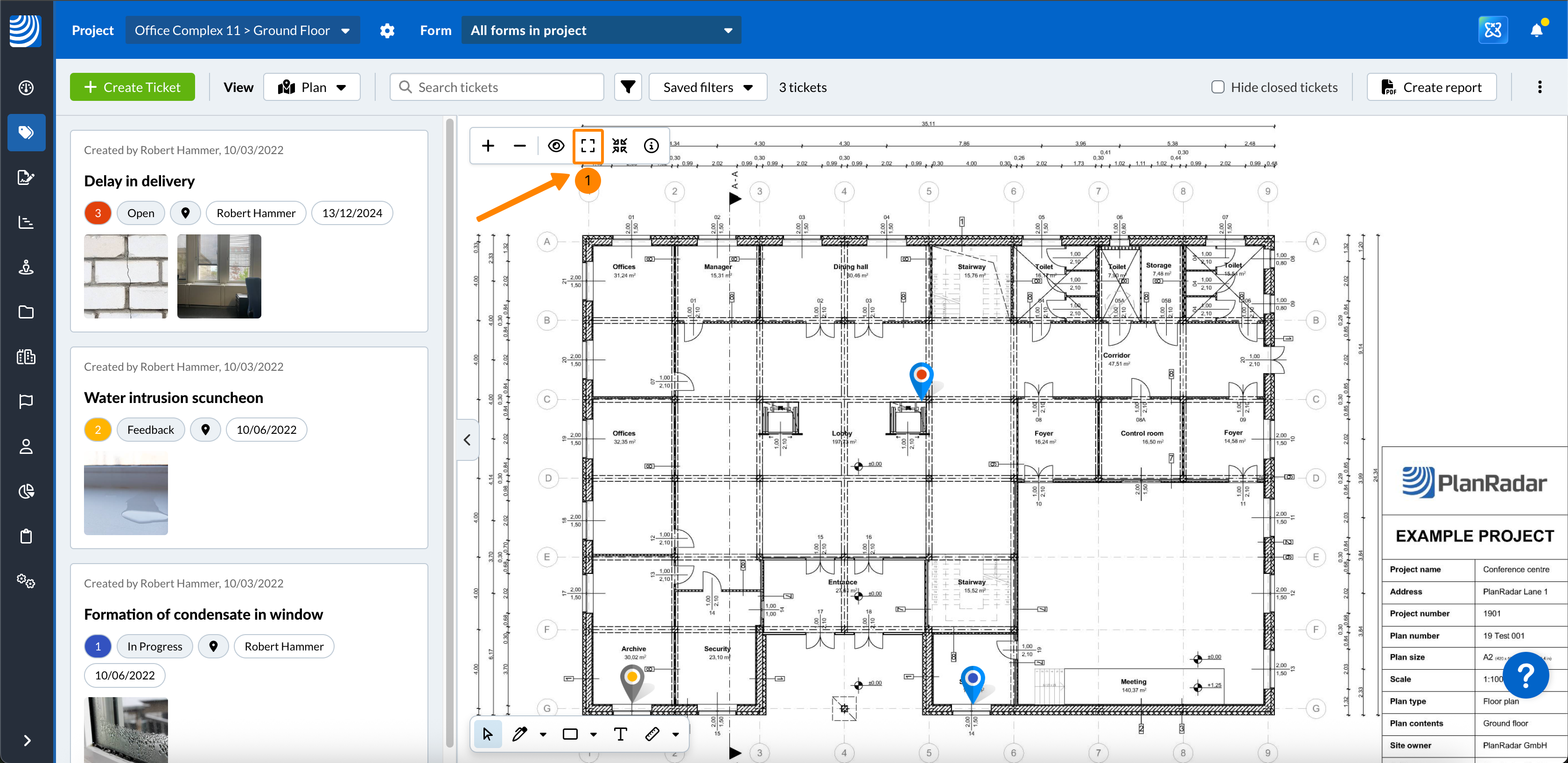

Pour ouvrir le plan en plein écran dans l'application Web :
- Cliquez sur Basculer en mode plein écran bouton
Pour quitter le plein écran :
- Cliquez sur Basculer en mode plein écran bouton
- OU appuyez sur Esc sur votre clavier
- Pincez deux doigts pour zoomer
- Écartez deux doigts pour faire un zoom arrière
- Appuyez sur la loupe pour effectuer un zoom arrière jusqu'à ce que l'ensemble du plan soit visible
- Sur iOS : Touchez le bouton pin pour zoomer sur le pin du billet sélectionné
Versions du plan
Il est possible de télécharger de nouvelles versions d'un plan. La dernière version est toujours affichée en tant que version actuelle.
Si une couche n'a qu'une seule version de plan, le bouton de la version de plan est désactivé.

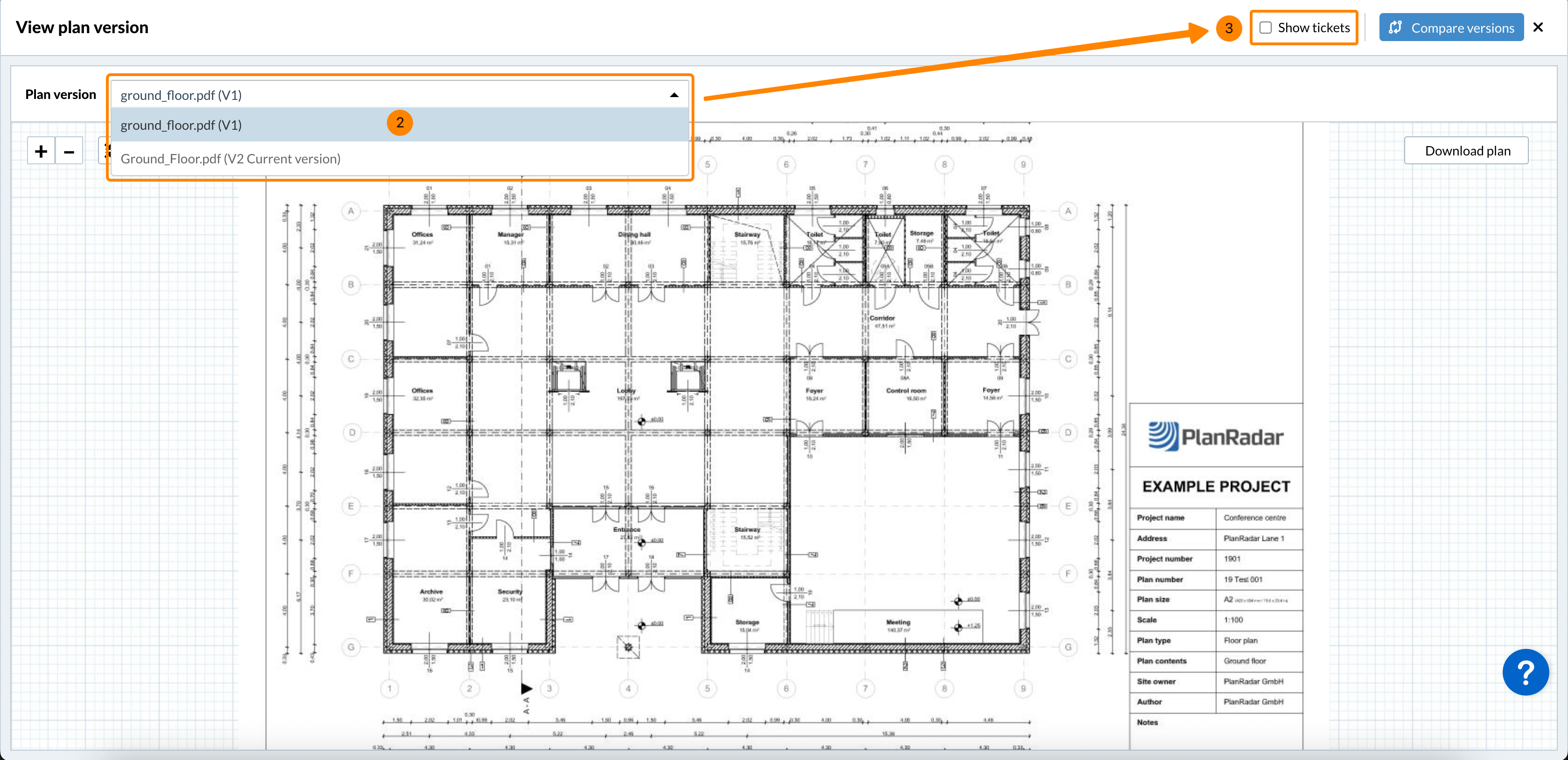

Pour afficher toutes les versions d'un plan :
- Cliquez sur Voir les versions
- Sélectionnez une version du plan dans le menu déroulant.
- Facultatif : Cochez la case Show tickets pour afficher les épingles à billets sur le plan.

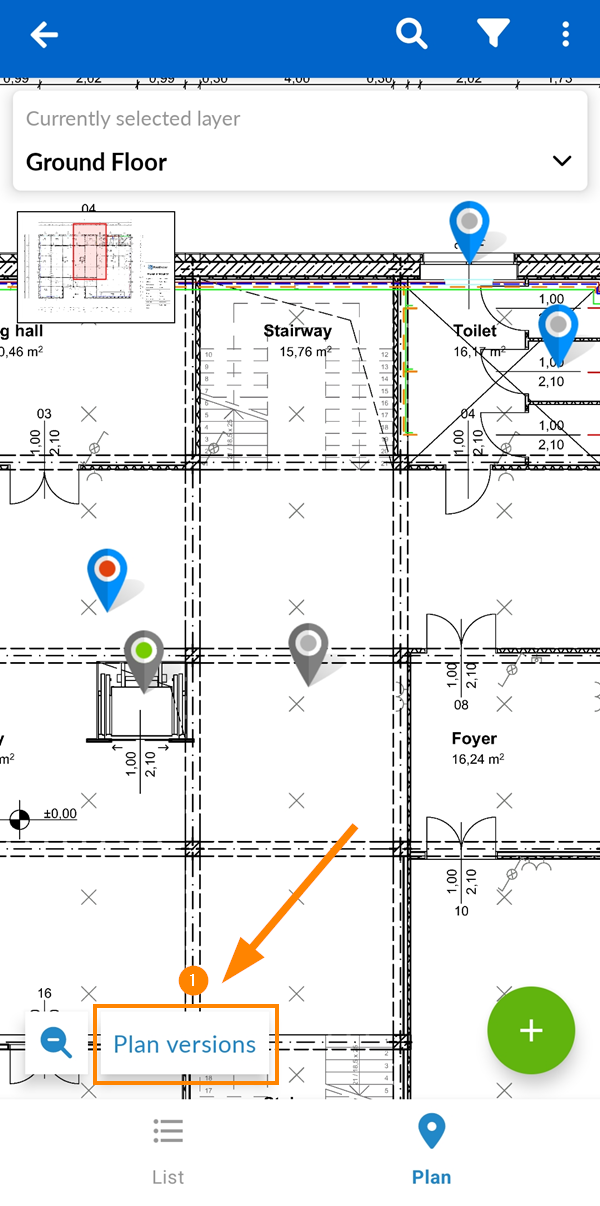

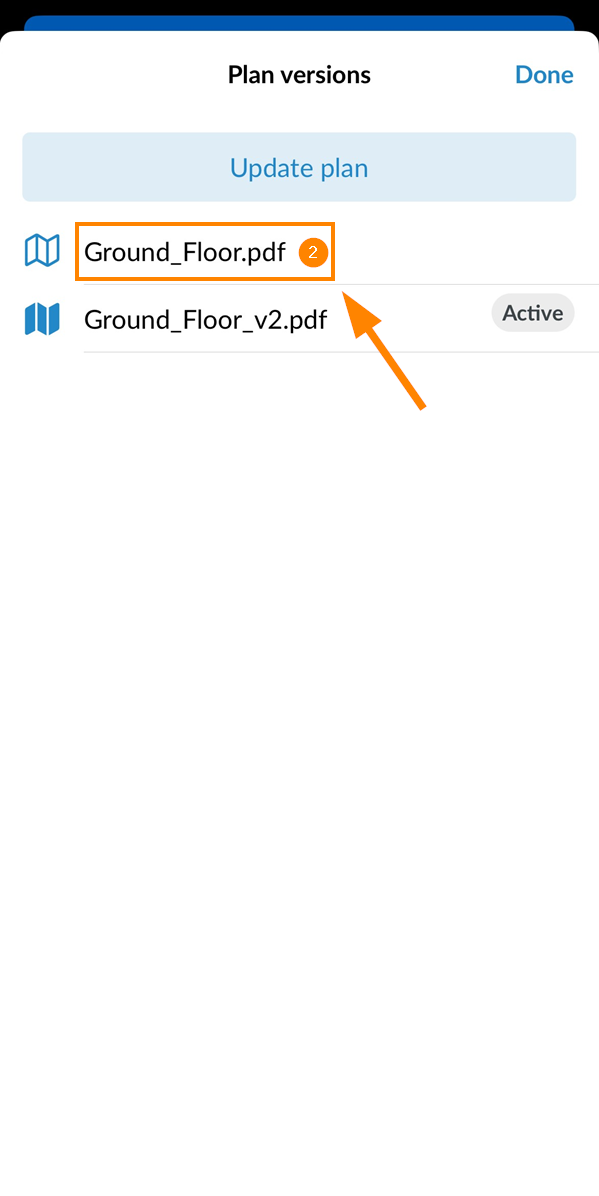

- Tapez sur Versions du plan

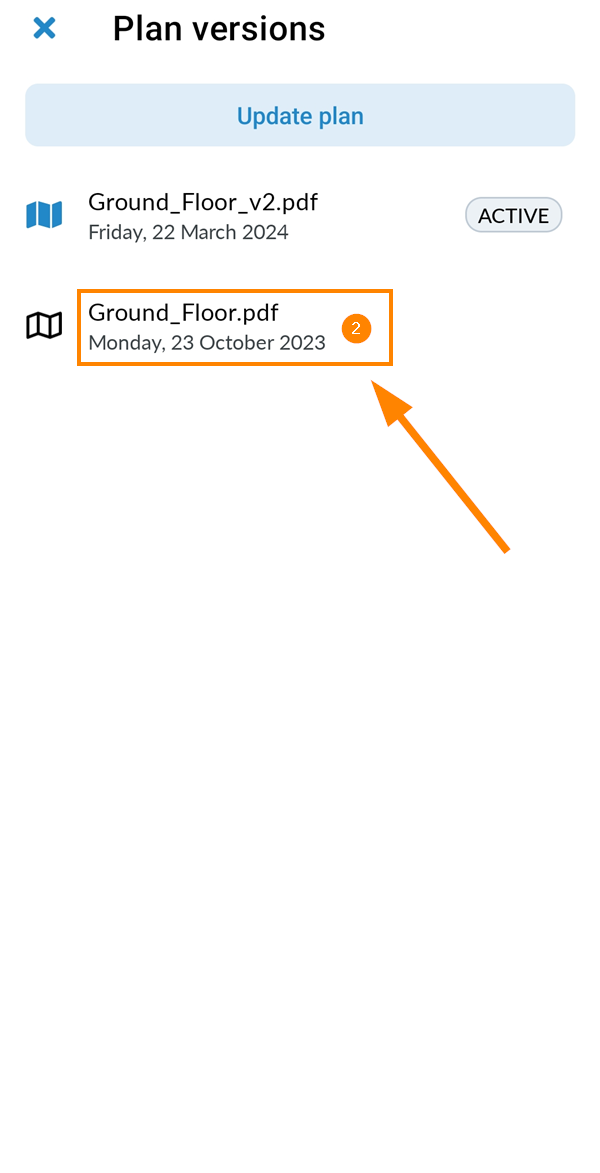

- Tapez sur la version du plan, par exemple Ground_Floor.pdf

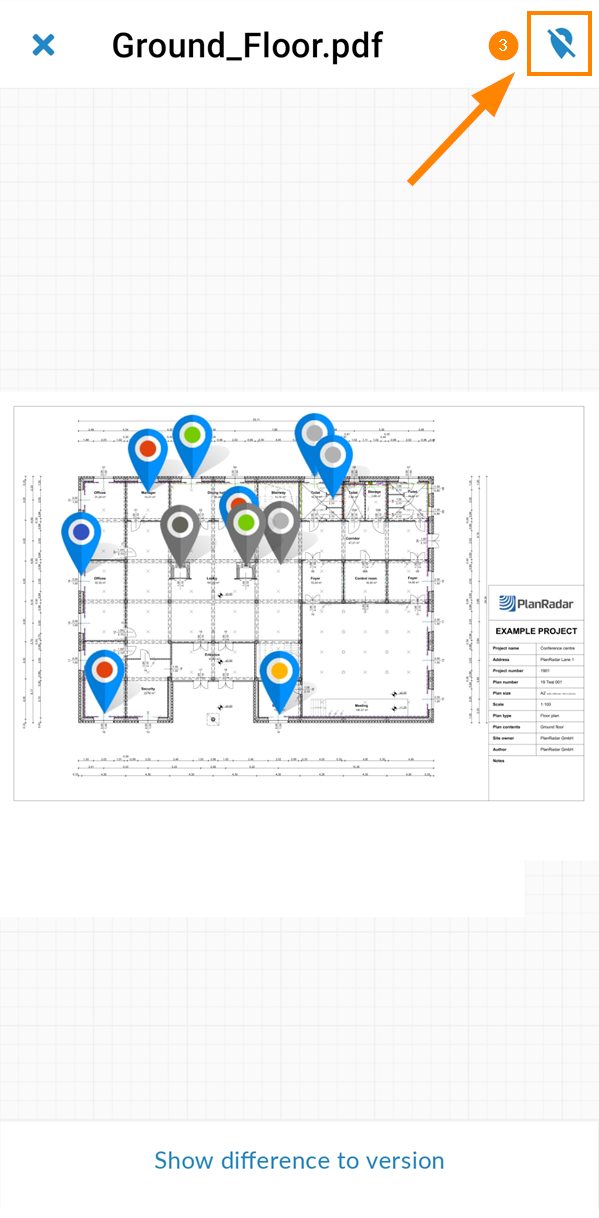

- Facultatif : Touchez le bouton pin pour afficher/masquer les pins des billets

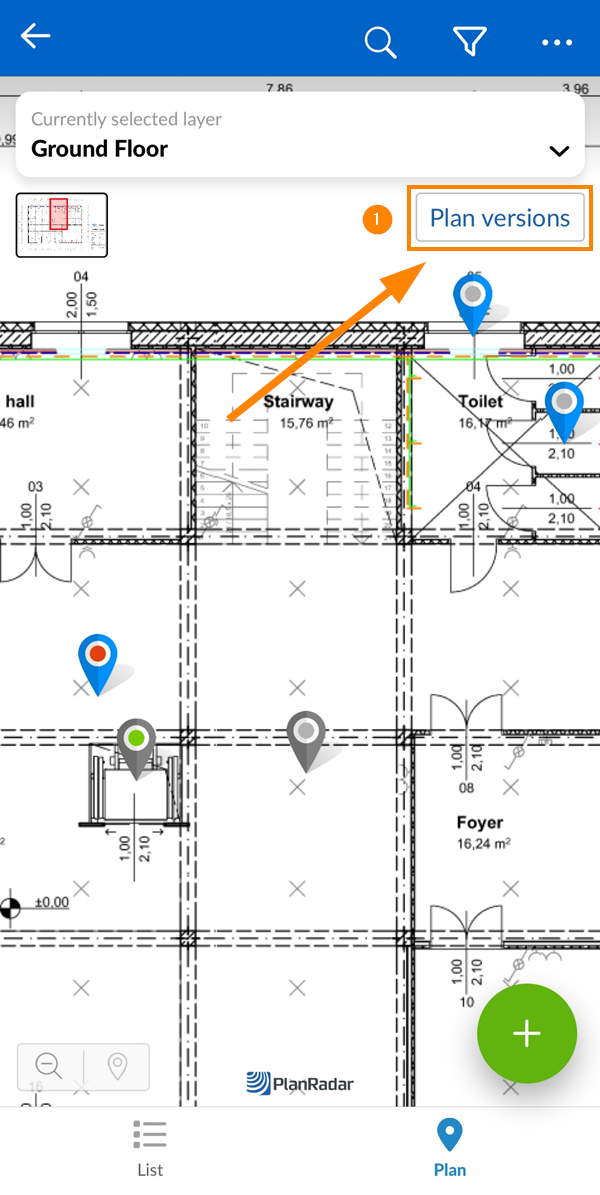

- Tapez sur Versions du plan
- Tapez sur la version du plan, par exemple Ground_Floor.pdf

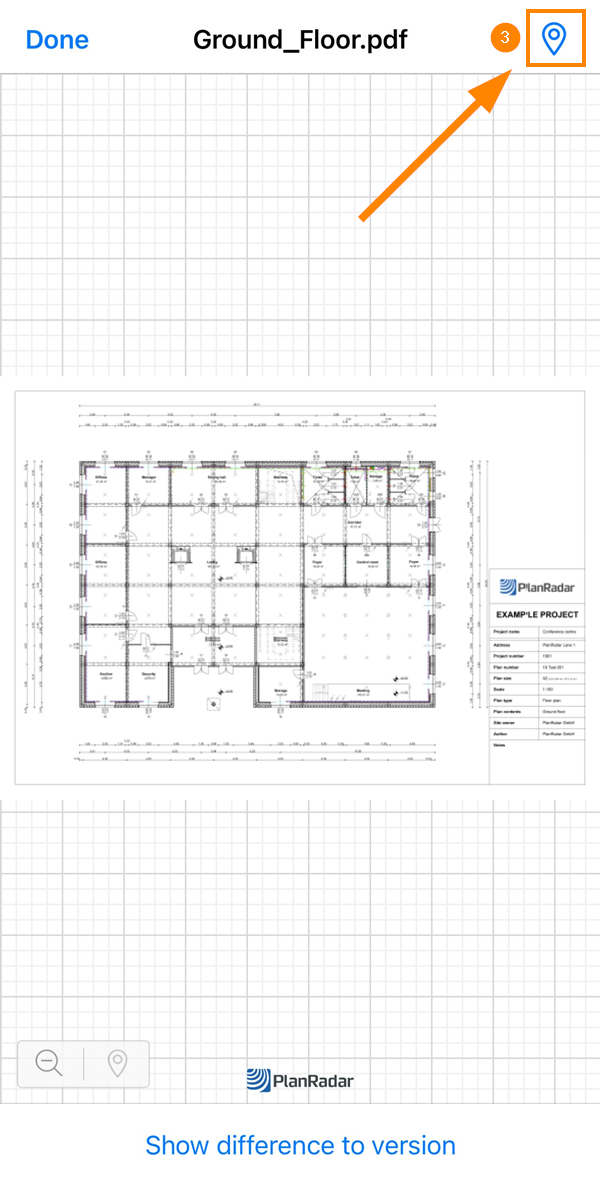

- Facultatif : Touchez le bouton pin pour masquer/afficher les pins des billets
Vous pouvez Créer, réviser et gérer les demandes d'approbation du plan dans la gestion des documents pour gérer la mise à jour des nouvelles versions du plan.
Comparez les versions du plan
Comparez les versions du plan pour mettre en évidence les différences entre les versions.
Télécharger le plan
Téléchargez un plan au format PDF, avec ou sans les fiches d'information.
Pour en savoir plus, consultez le site Download Plan with Ticket Pins.
