Télécharger les plans dans les calques – PlanRadar HelpCenter

Vue d'ensemble

Les plans sont gérés par couches. Les calques sont semblables à des dossiers pour vous aider à organiser vos plans et vos tickets.
Chaque plan doit être assigné à un calque. Chaque couche ne peut pas avoir plus d'un plan, mais les versions de plan sont prises en charge.

En savoir plus sur Plans et Couches.

Il est également possible de créer des demandes d'approbation de plan lors du téléchargement d'un nouveau plan. Pour en savoir plus, consultez Créer, réviser et gérer des demandes d'approbation de plan.

Accès et autorisations

Pour télécharger des plans dans des calques, vous devez être un utilisateur interne disposant de l'autorisation "Projets". Pour en savoir plus, consultez Permissions.

Comment accéder aux plans et aux couches

Pour gérer les couches d'un projet :

Application web
Mobile

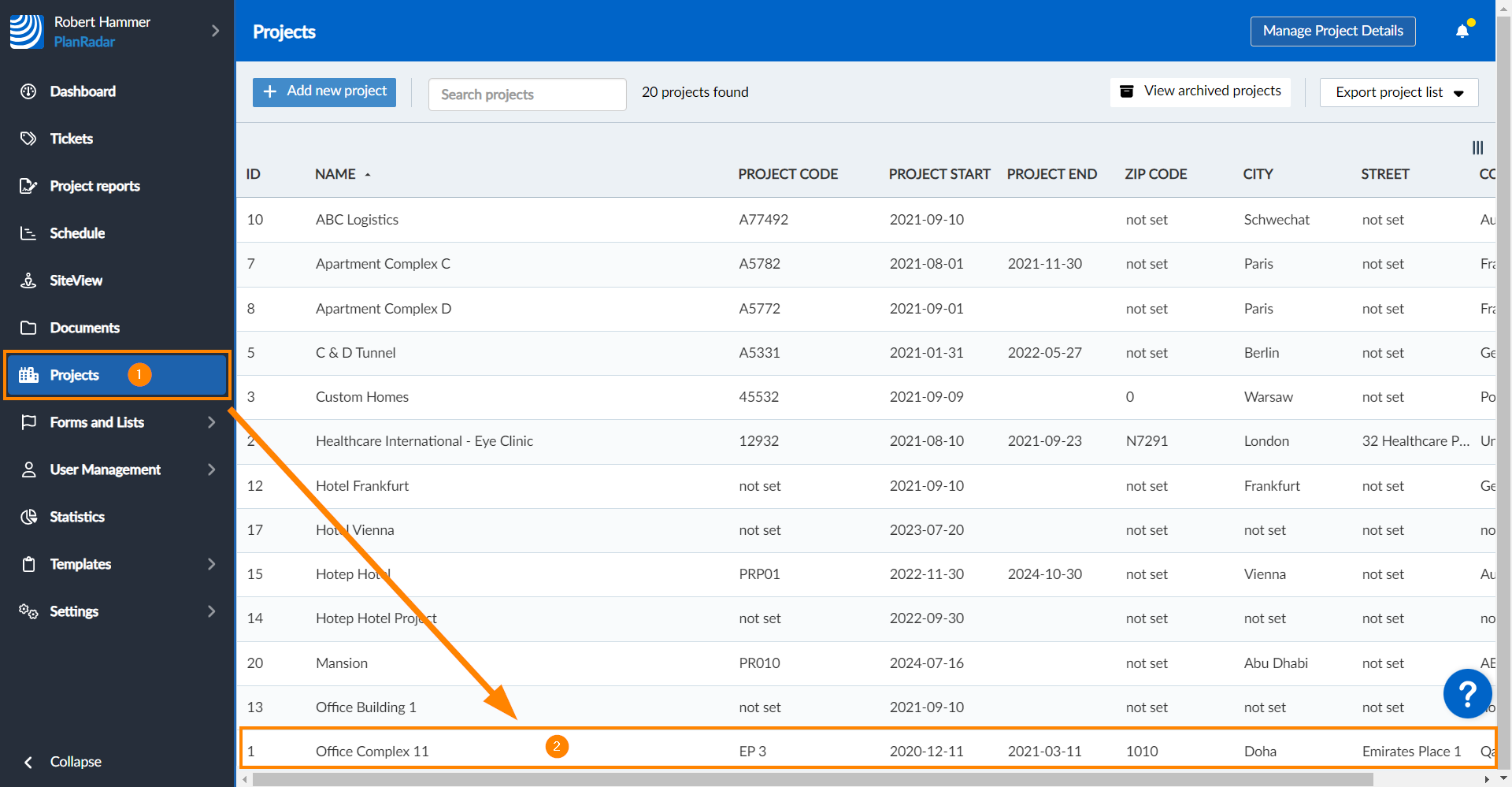

Cliquez sur Projets
Cliquez sur le projet pour l'ouvrir
Cliquez sur Plans et calques

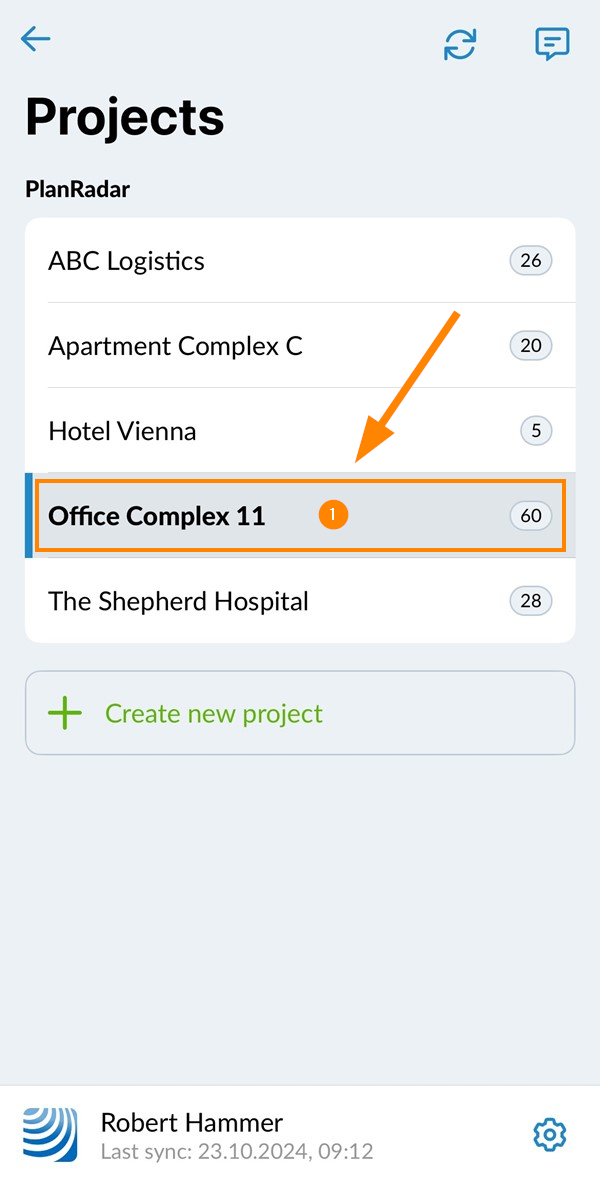

Sélectionnez le projet, par exemple Office Complex 11

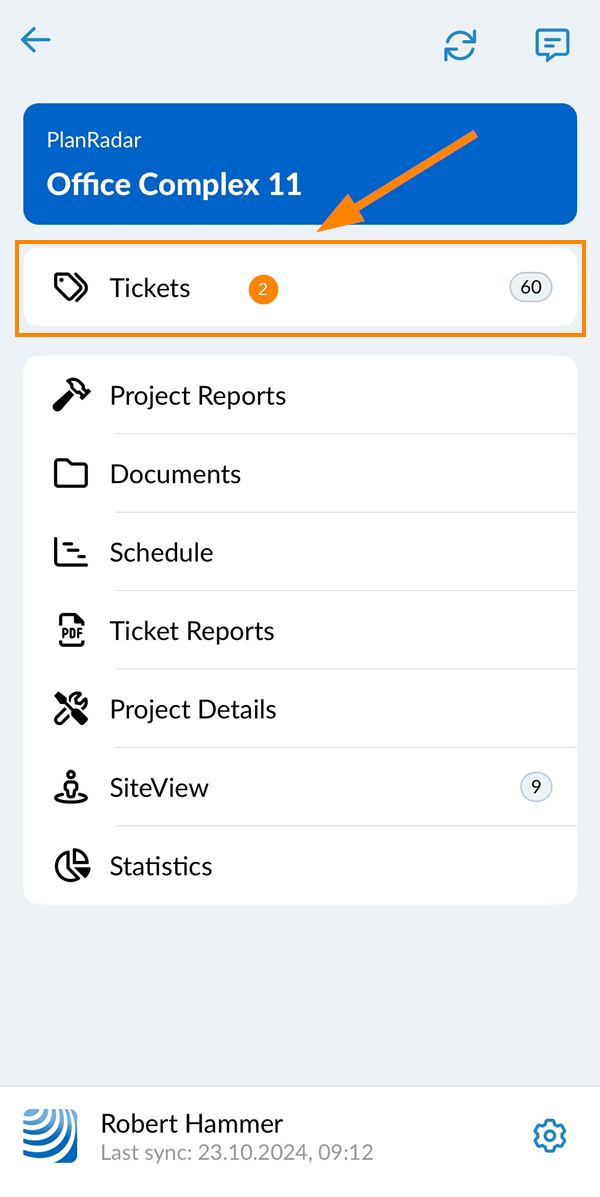

Tap Tickets

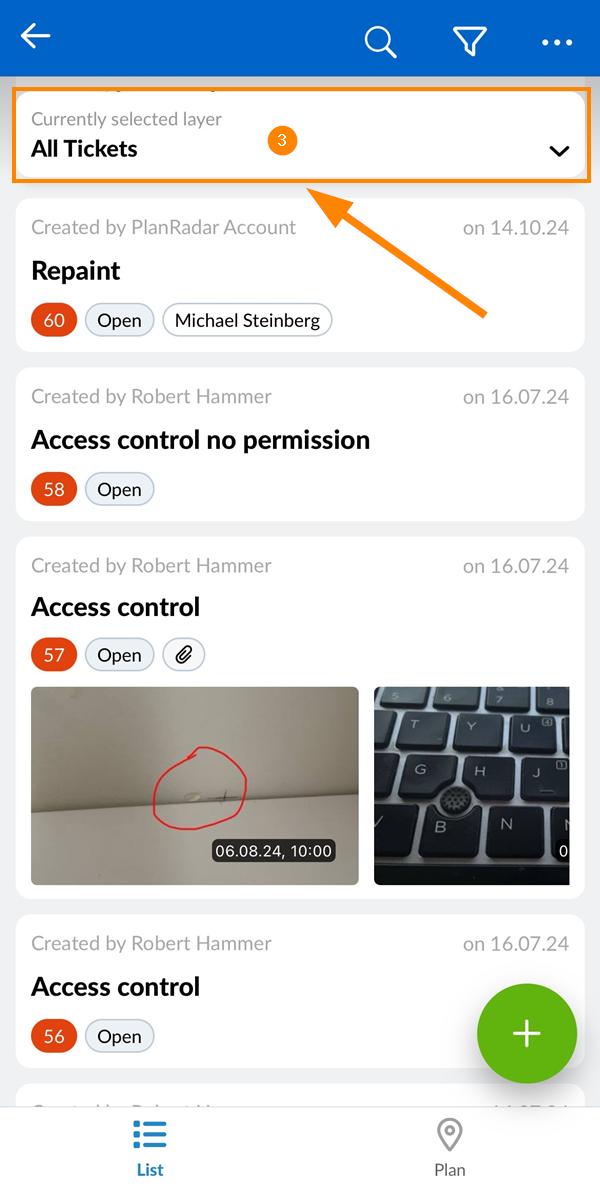

Ouvrez le sélecteur de couches

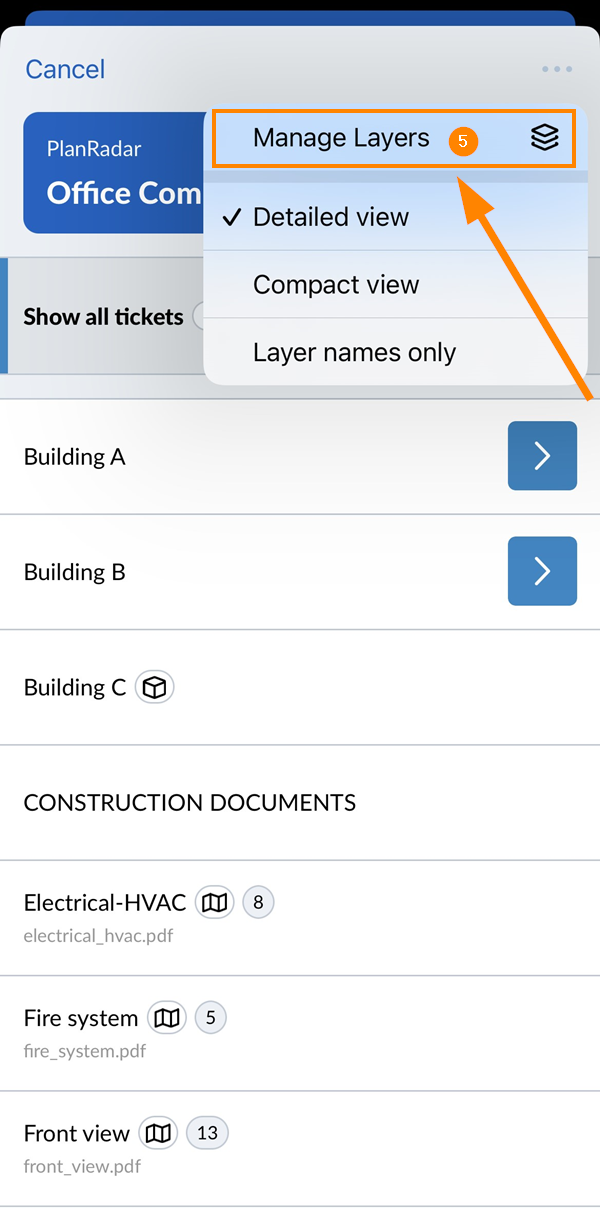

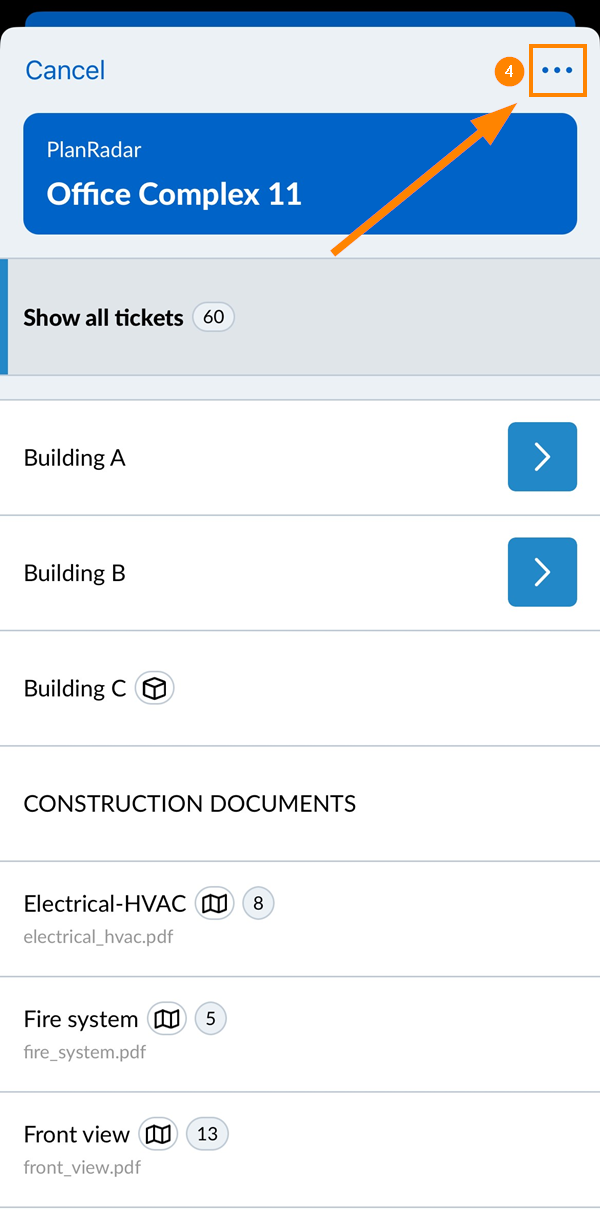

Ouvrez le menu More
Tapez sur Gérer les couches
Voir l'écran manage layers

Télécharger un plan sur une couche existante

Vous pouvez également télécharger une nouvelle version de plan sur une couche existante, comme décrit dans Update Plans.

Les calques peuvent être créés et utilisés sans plan comme décrit dans Gérer les calques d'un projet > Créer un calque.

Si la couche cible de votre plan existe déjà et ne contient pas encore de plan ou de modèle BIM, vous pouvez télécharger un plan comme celui-ci :

Application web
Mobile

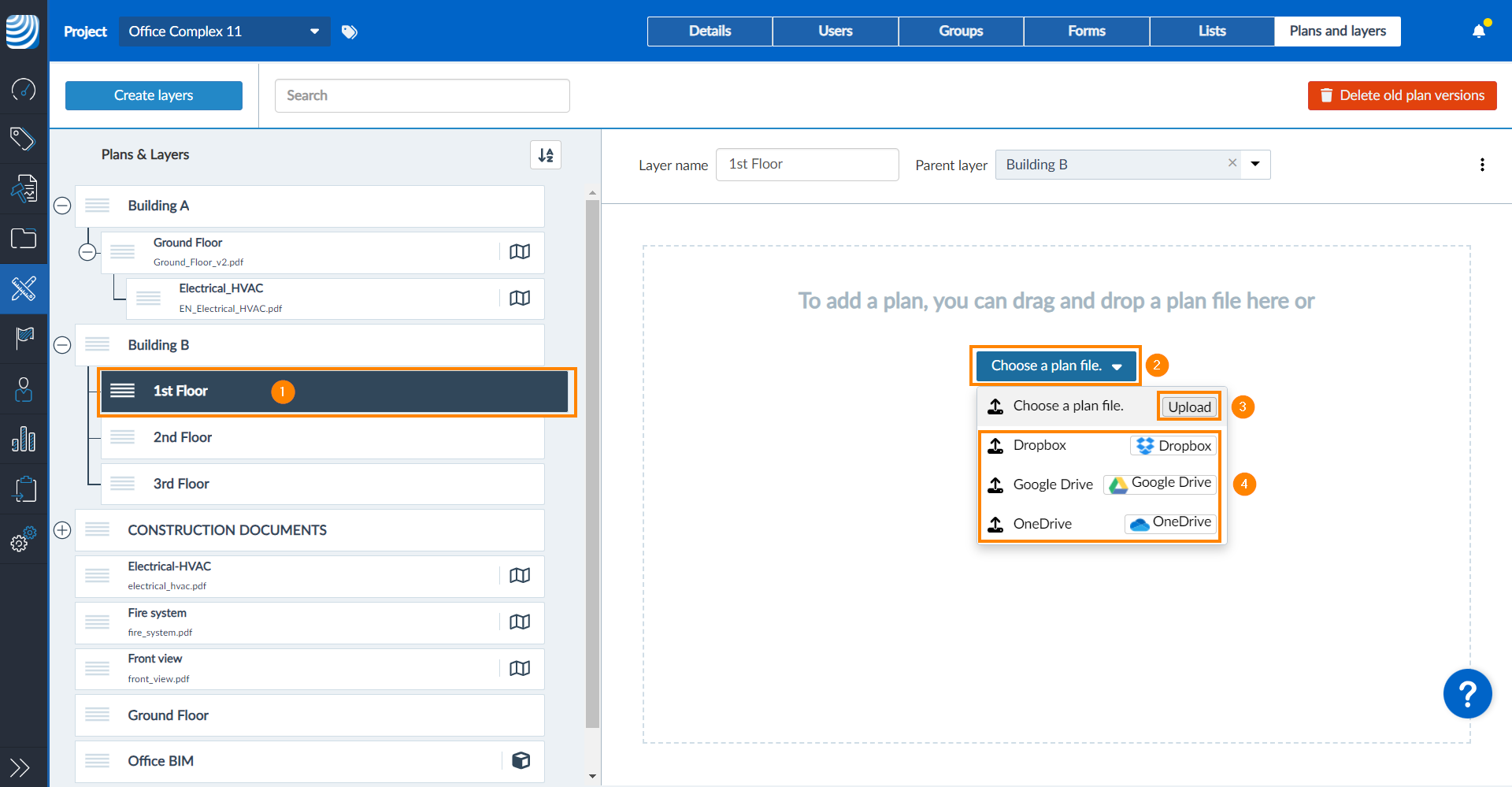

Sélectionnez la couche cible
Cliquez sur Choisissez un fichier de plan
Cliquez sur Upload et sélectionnez le fichier de plan sur votre ordinateur.
OU téléchargez le fichier du plan à partir d'un service de stockage en nuage.
Facultatif : Cliquez sur les boutons de rotation pour effectuer une rotation de 90° dans le sens des aiguilles d'une montre ou dans le sens inverse.
Cliquez sur Appliquer

Naviguez jusqu'à la couche et affichez les détails de la couche comme décrit dans Gérer les couches d'un projet > Naviguer dans la hiérarchie des couches.

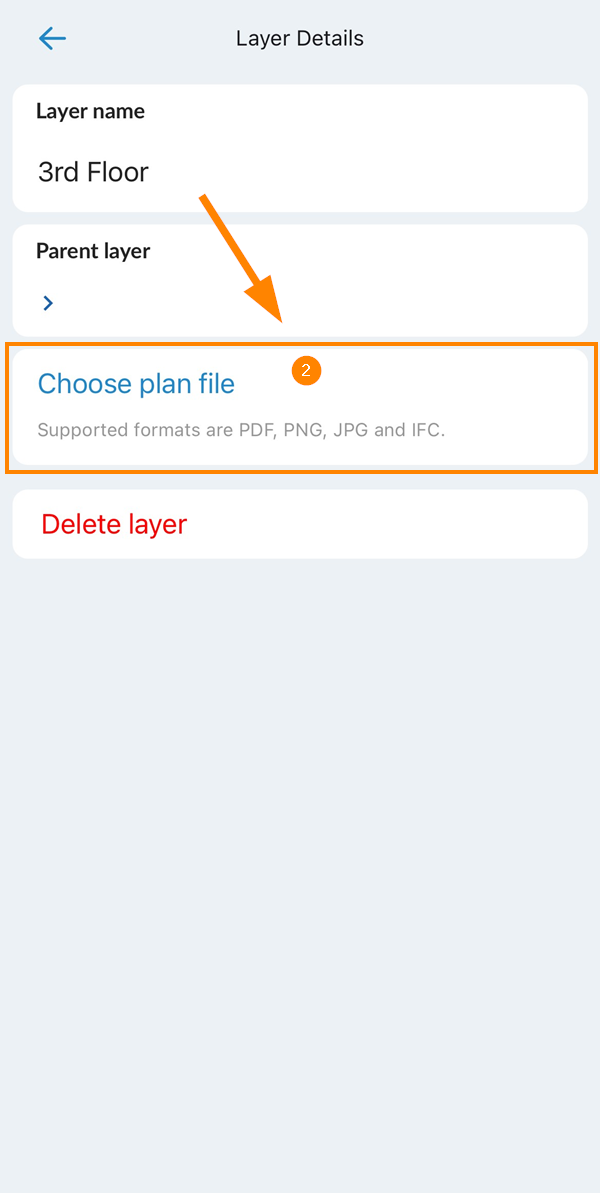

Tapez sur Choisissez un fichier de plan
Sélectionnez le fichier du plan
Facultatif : Touchez les boutons de rotation pour effectuer une rotation de 90° dans le sens des aiguilles d'une montre ou dans le sens inverse.
Tapez sur Terminé

Une fois le traitement terminé, le plan sera visible.

Créer des calques et télécharger des plans

Vous pouvez créer plusieurs calques et télécharger leurs plans efficacement en une seule étape. Il est même possible de télécharger des fichiers PDF comportant plusieurs pages et de les diviser en plusieurs couches créées automatiquement.

Application web
Mobile

Pour créer des calques et télécharger des plans :

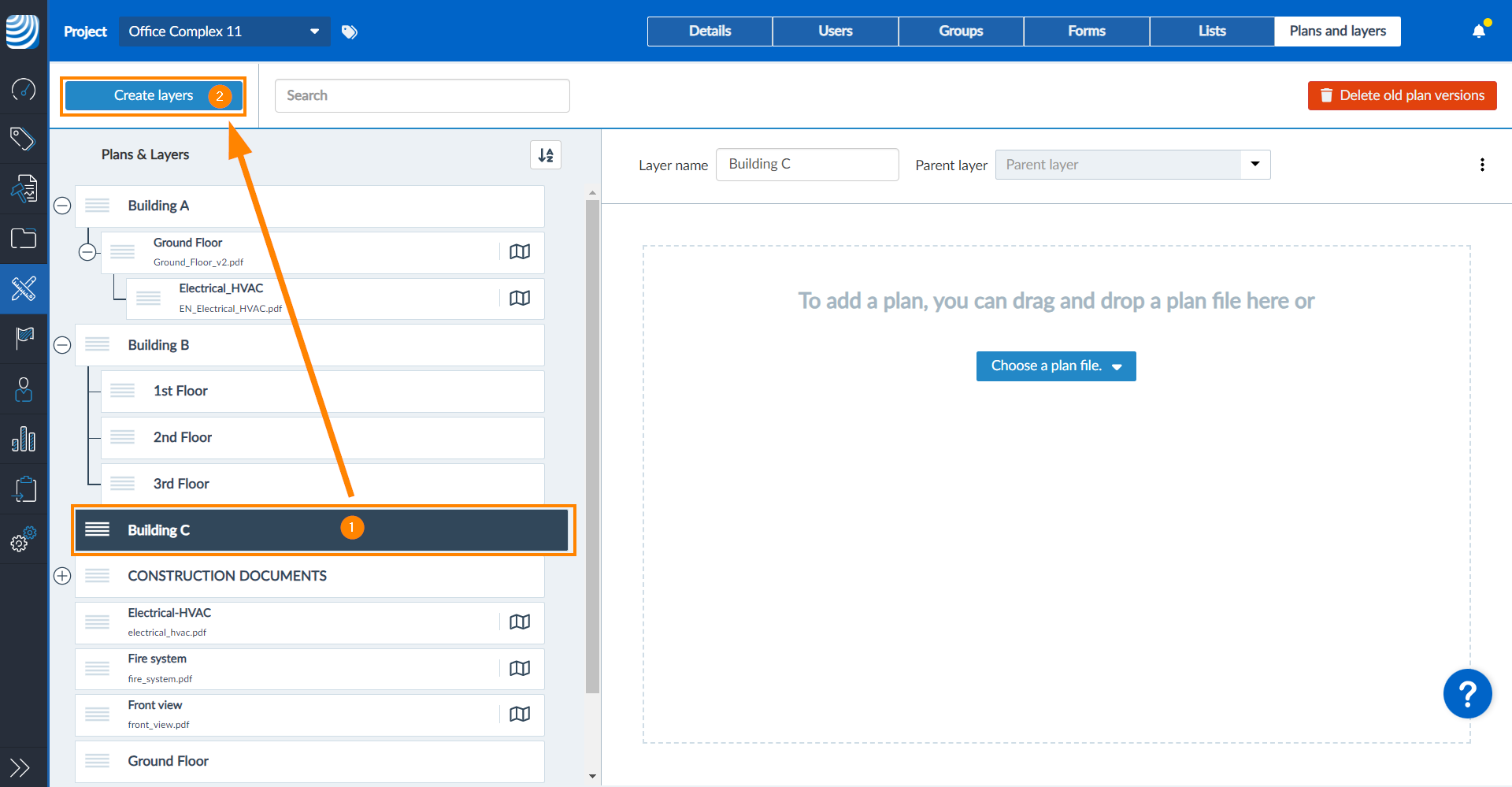

Sélectionnez la couche parentale cible
Cliquez sur Créer des calques

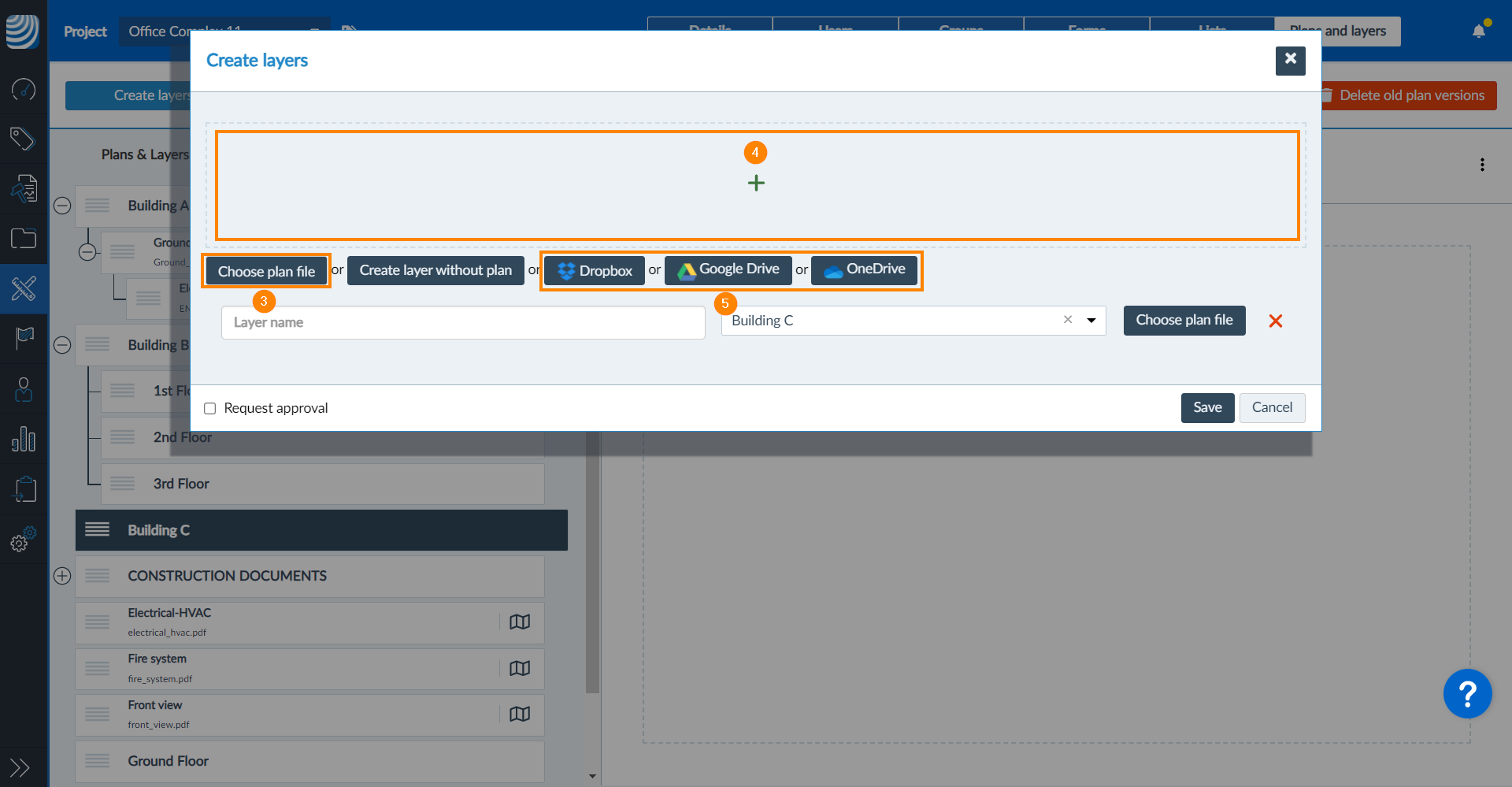

Cliquez sur Choose plan file et sélectionnez le fichier dans la boîte de dialogue du navigateur de fichiers.
OU utilisez drag and drop pour télécharger le fichier à partir d'un navigateur de fichiers ouvert sur votre ordinateur.
OU téléchargez le fichier à partir d'un service de stockage en nuage .

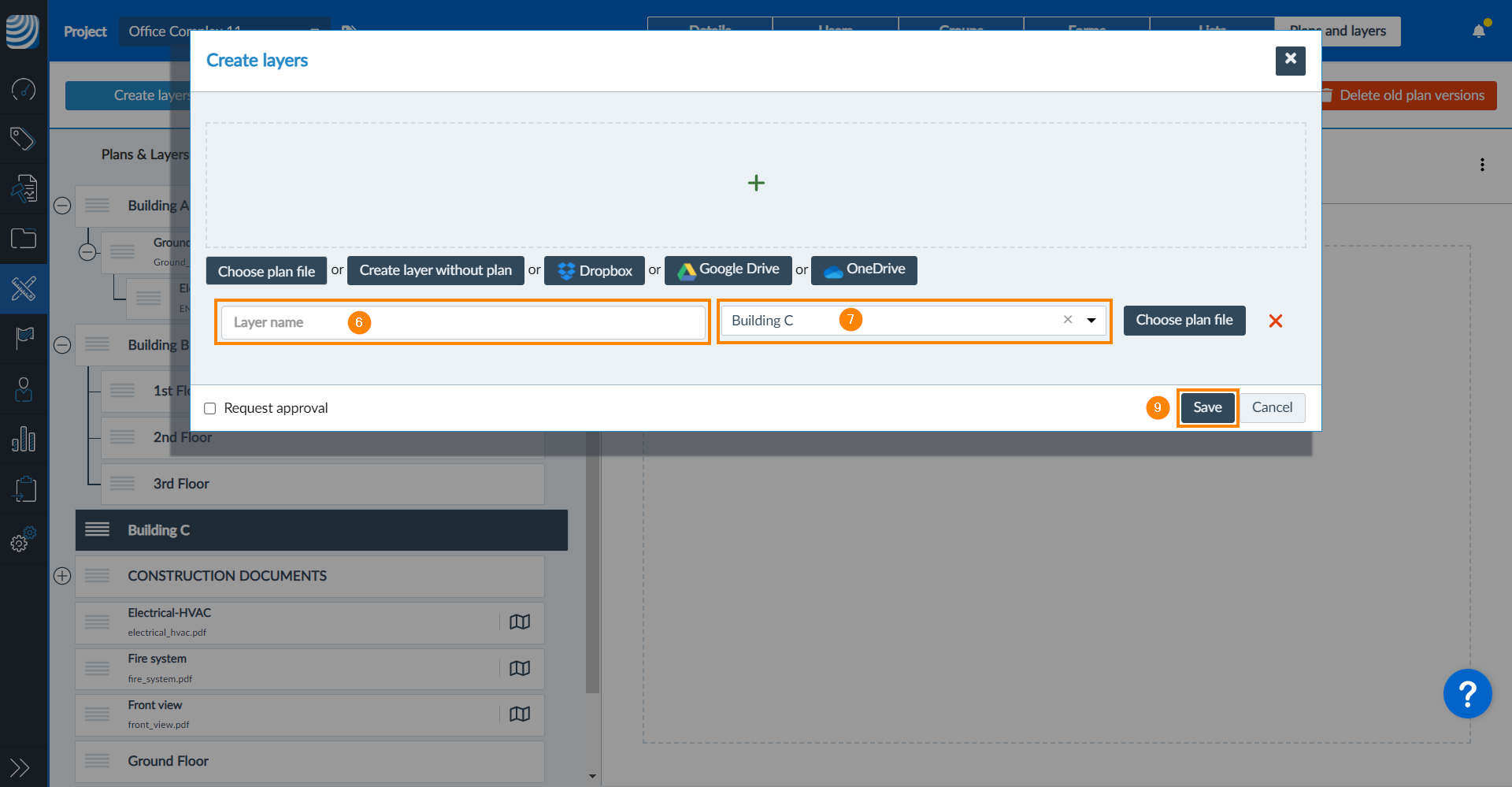

Saisissez le nom de la couche
Facultatif : Modifiez ou supprimez la couche parentale
Répétez les étapes 3 à 7 pour créer des couches supplémentaires et sélectionner des fichiers de plan.
Cliquez sur Save pour confirmer la création des nouvelles couches et des nouveaux plans.

Une fois le traitement terminé, les plans seront visibles.

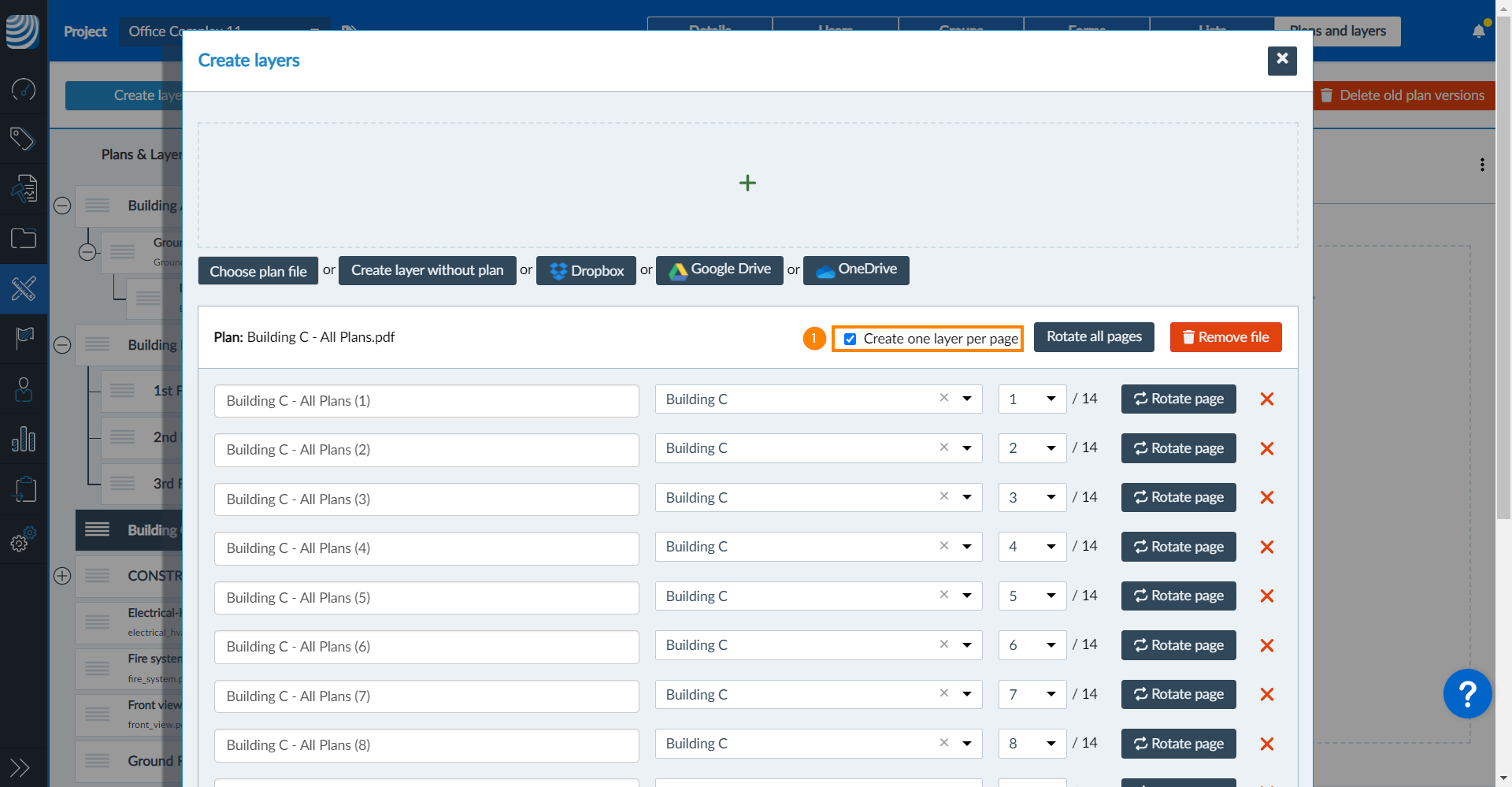

Pour créer des calques et des plans pour chaque page d'un fichier PDF, sélectionnez un fichier PDF multipage :

Cochez la case Créer un calque par page

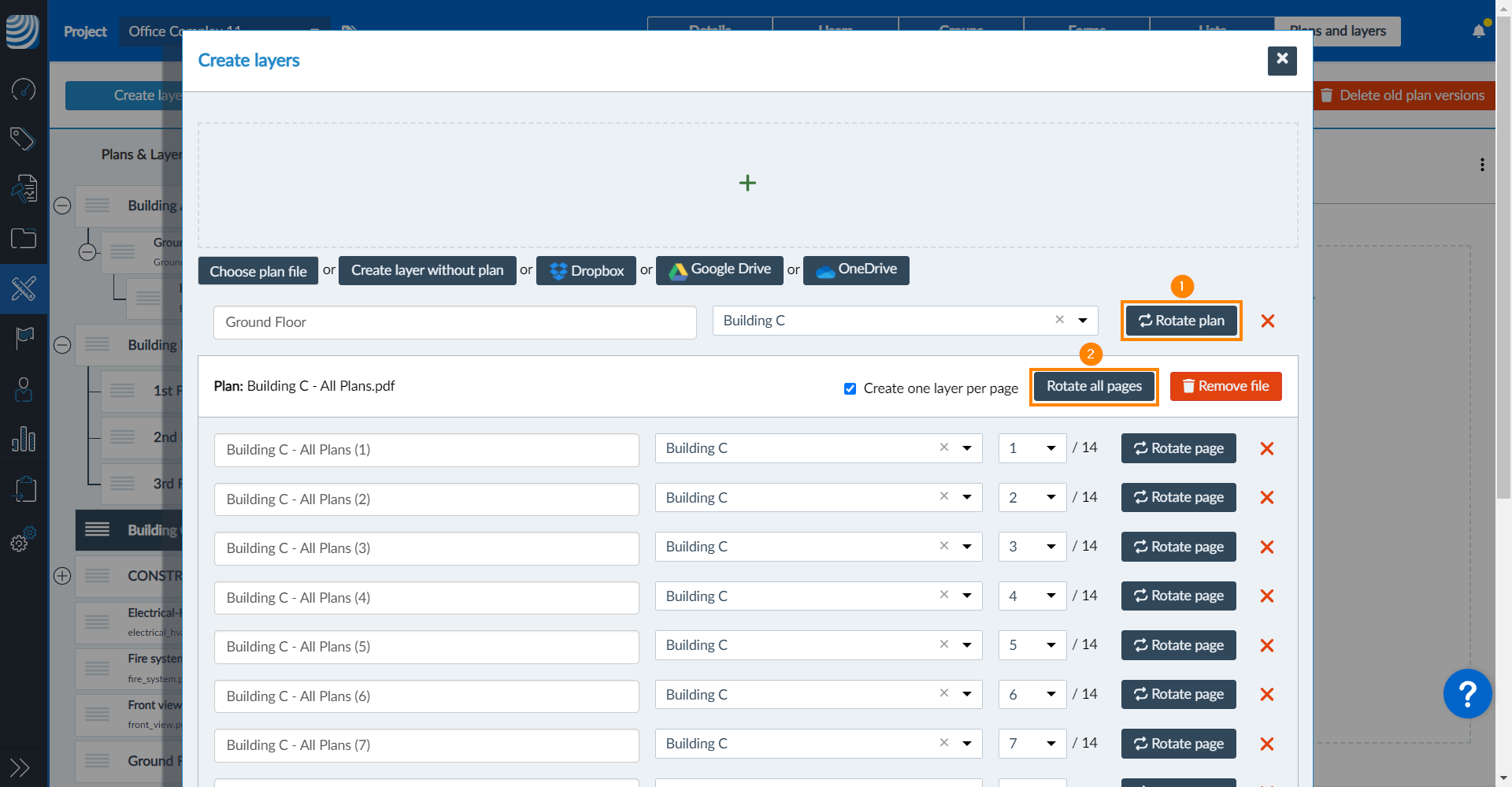

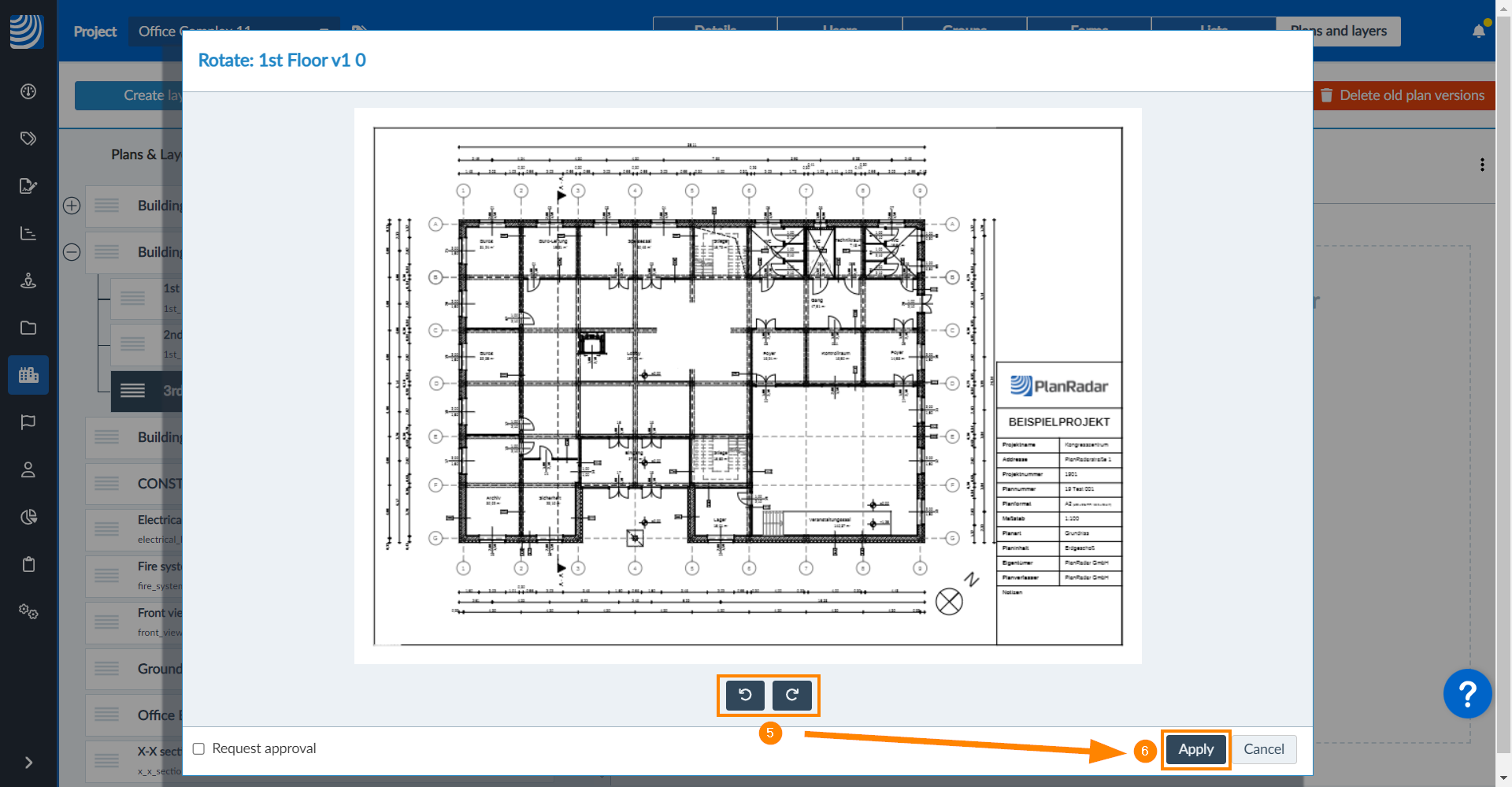

Pour faire pivoter un plan (ou toutes les pages dans le cas d'un PDF de plusieurs pages) :

Cliquez sur Plan de rotation
OU cliquez sur Rotation de toutes les pages

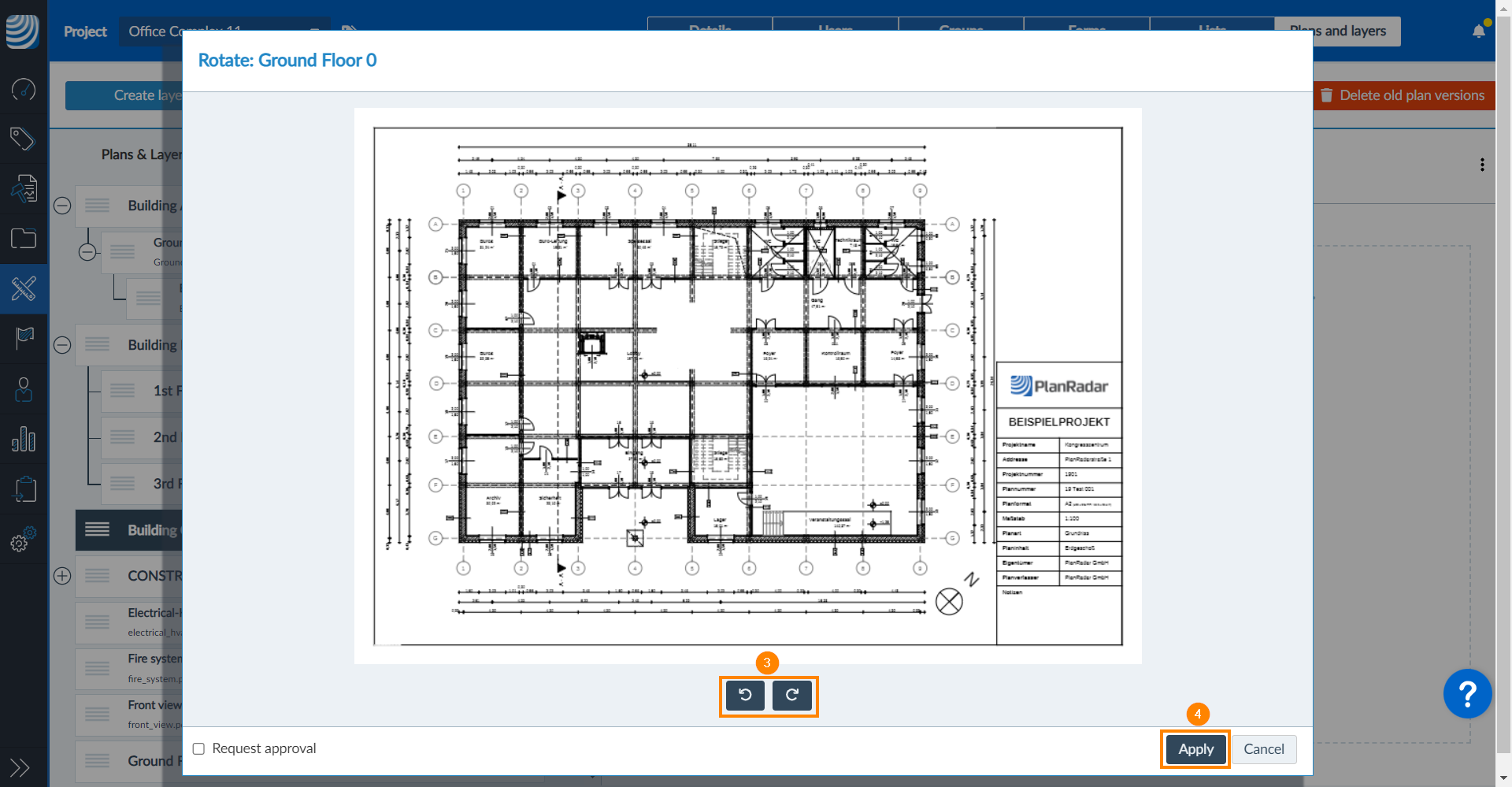

Cliquez sur les boutons de rotation pour effectuer une rotation de 90° dans le sens des aiguilles d'une montre ou dans le sens inverse
Cliquez sur Appliquer

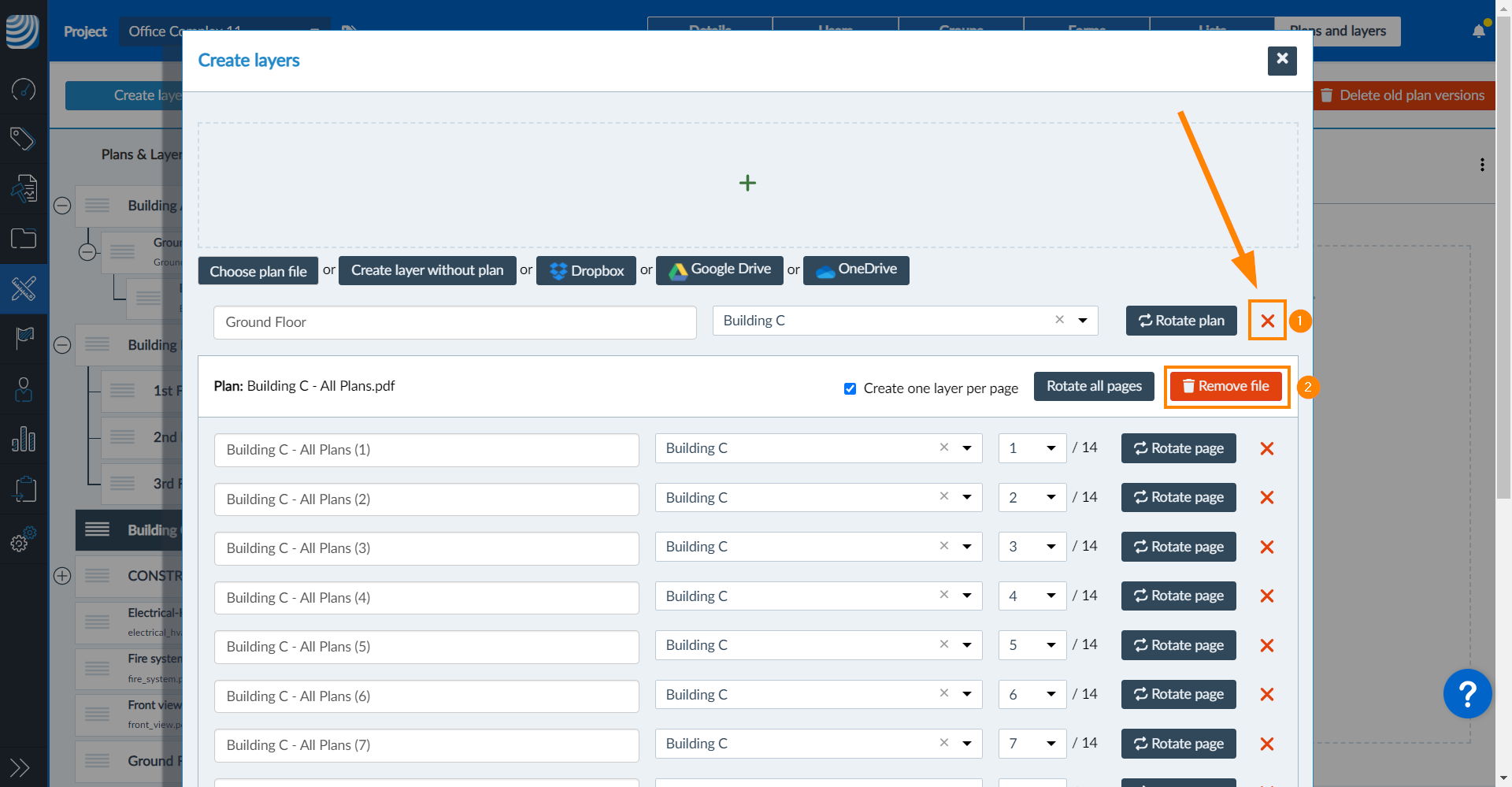

Pour supprimer une couche et un plan de la liste des plans à ajouter et à enregistrer :

Cliquez sur X
OU cliquez sur Supprimer le fichier (dans le cas de PDF à plusieurs pages)

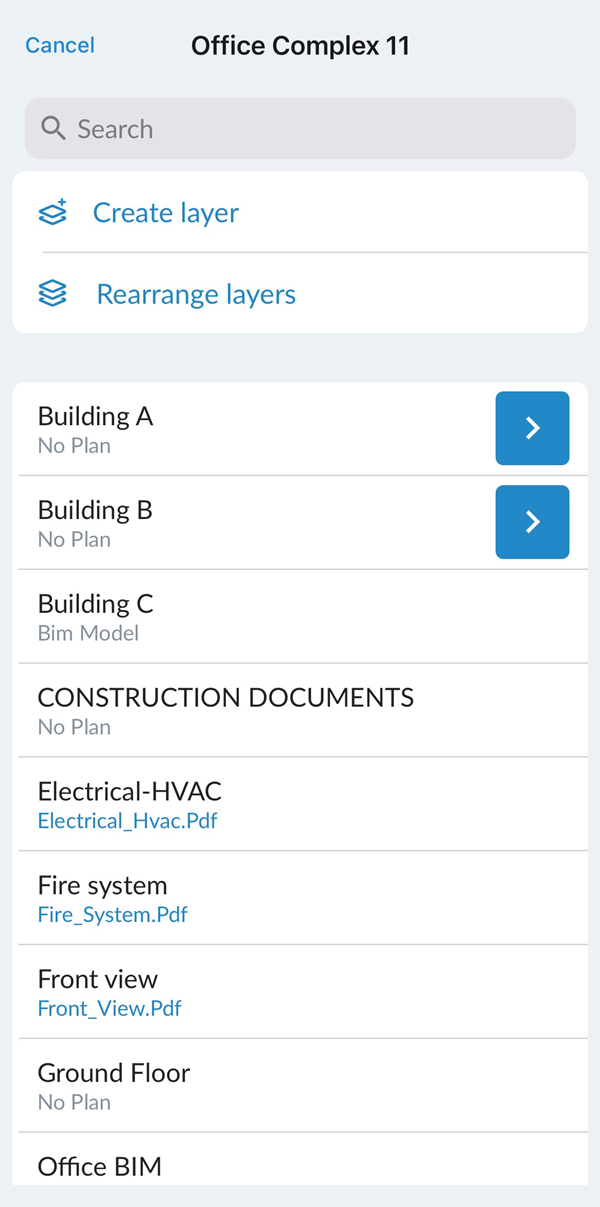

Créer une couche ou une sous-couche avec un plan :

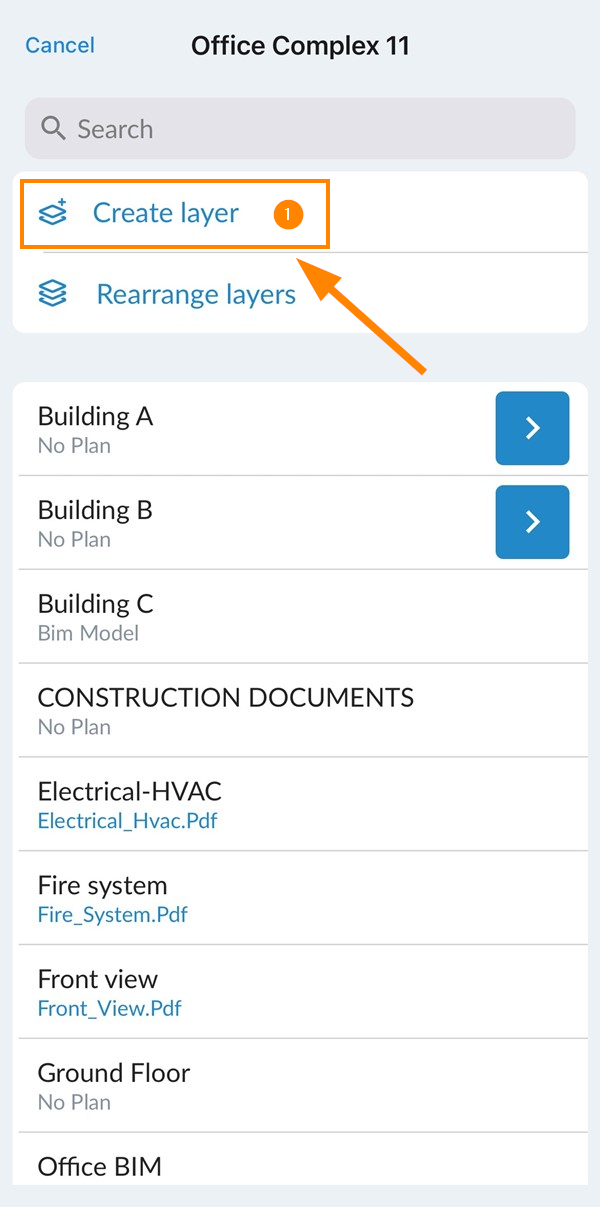

Tapez sur Créer un calque

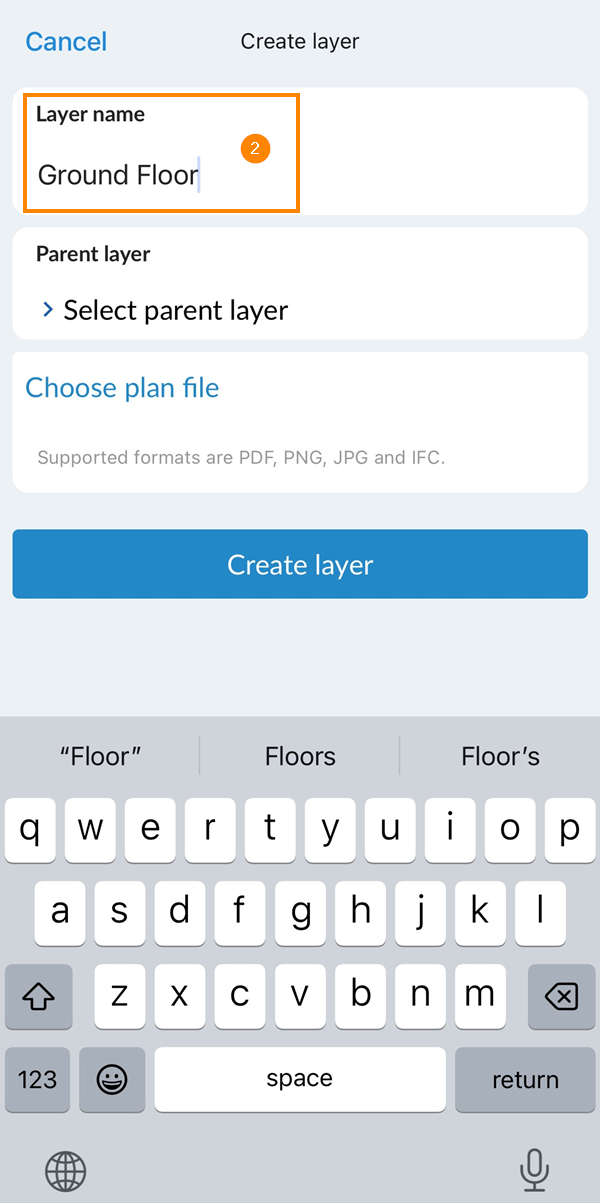

Saisissez un nom de couche , par exemple Ground Floor (rez-de-chaussée)

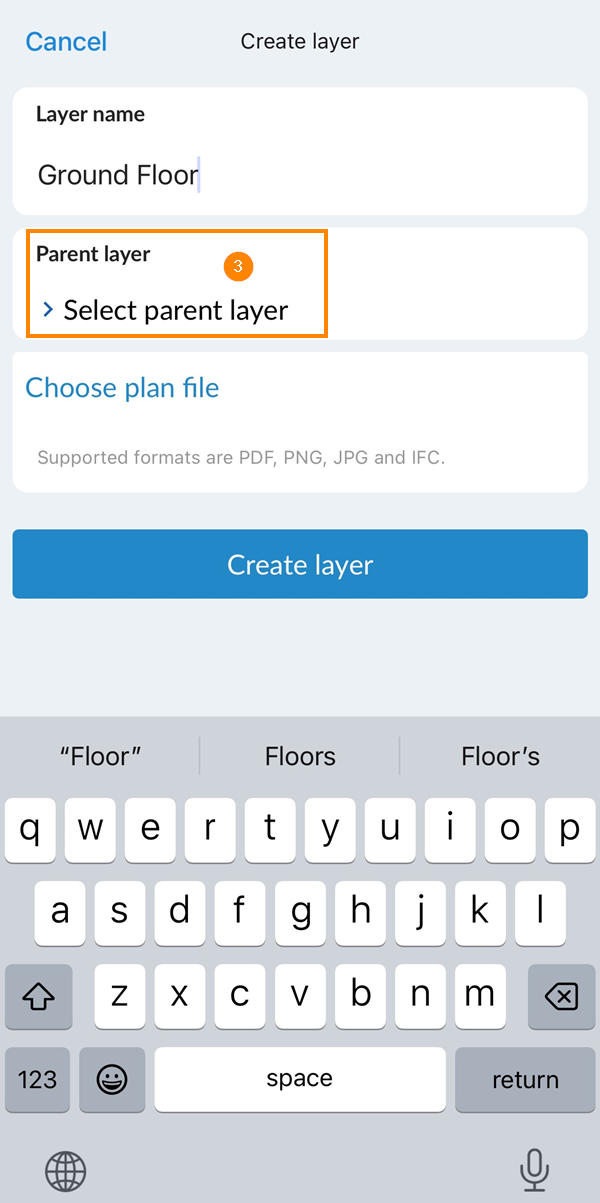

Facultatif : Tapez sur Sélectionnez le calque parent

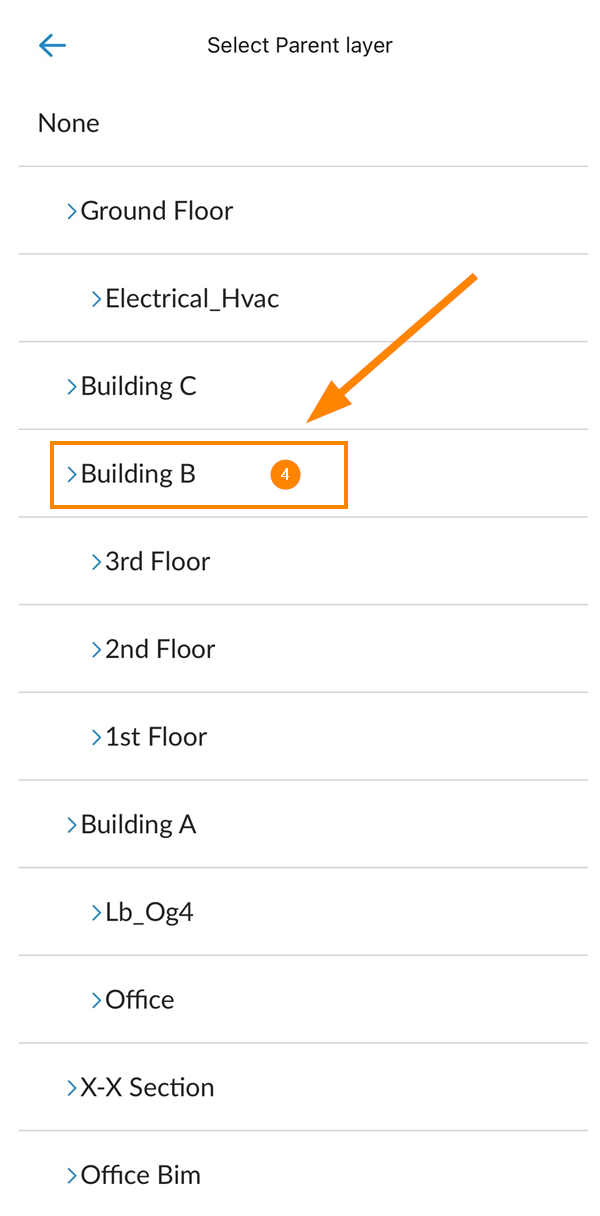

Optionnel : Sélectionnez une couche parentale , par exemple Bâtiment B
Tapez sur Choisissez un fichier de plan
Sélectionnez le fichier du plan

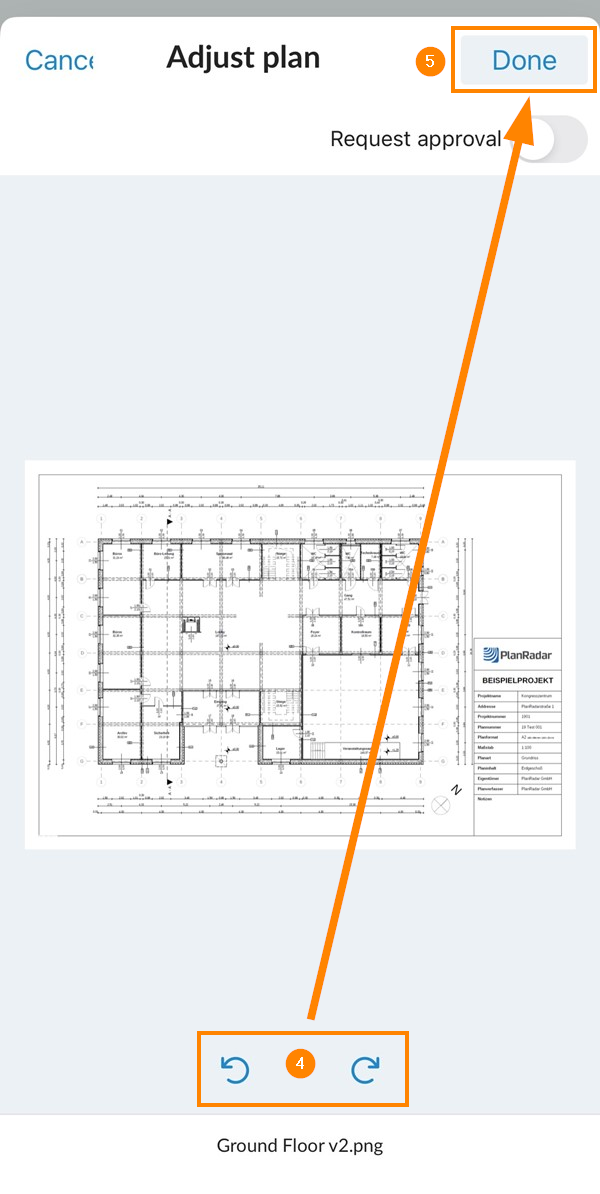

Facultatif : Touchez les boutons de rotation pour effectuer une rotation de 90° dans le sens des aiguilles d'une montre ou dans le sens inverse.
Tapez sur Terminé

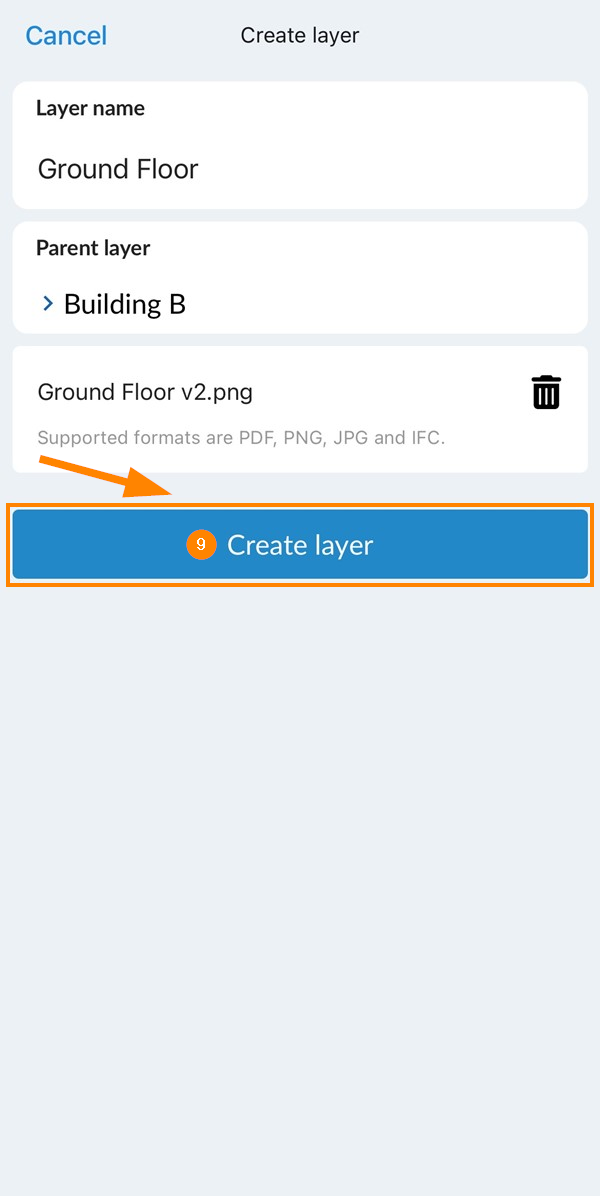

Tapez sur Créer un calque

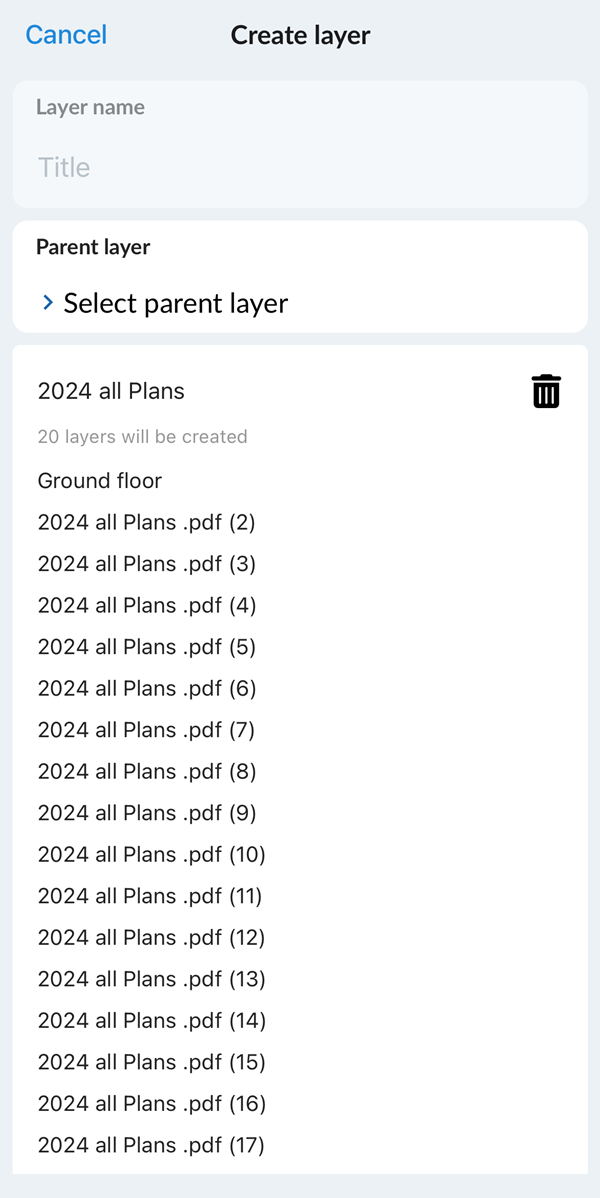

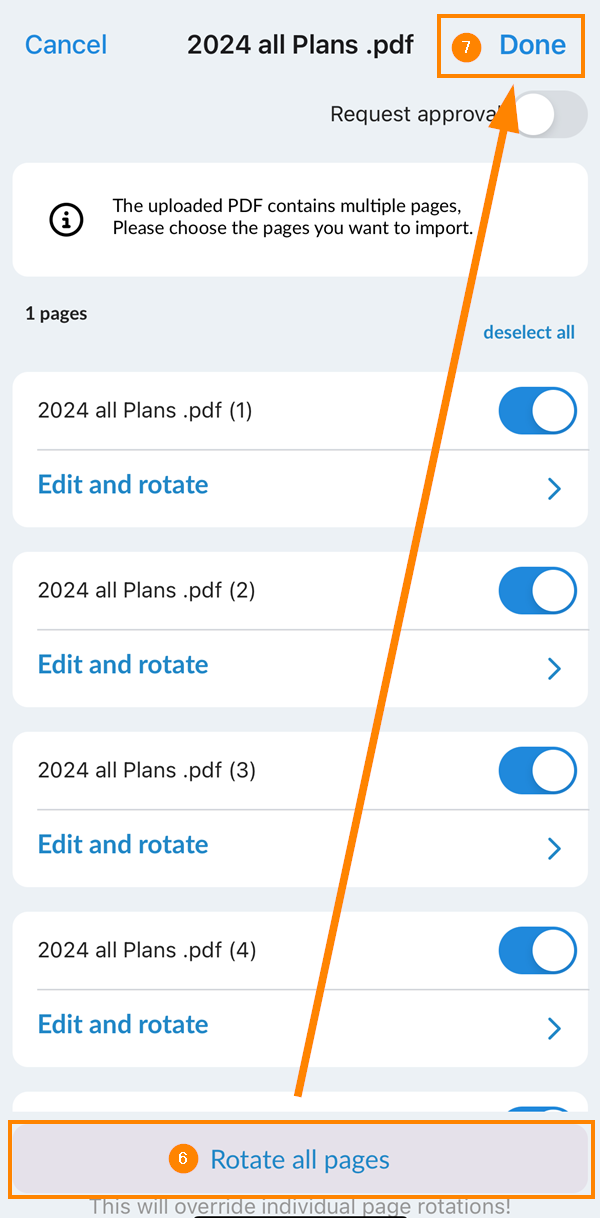

Pour créer des calques et des plans pour plusieurs pages d'un fichier PDF, commencez comme décrit ci-dessus, sélectionnez un fichier PDF de plusieurs pages et continuez comme suit :

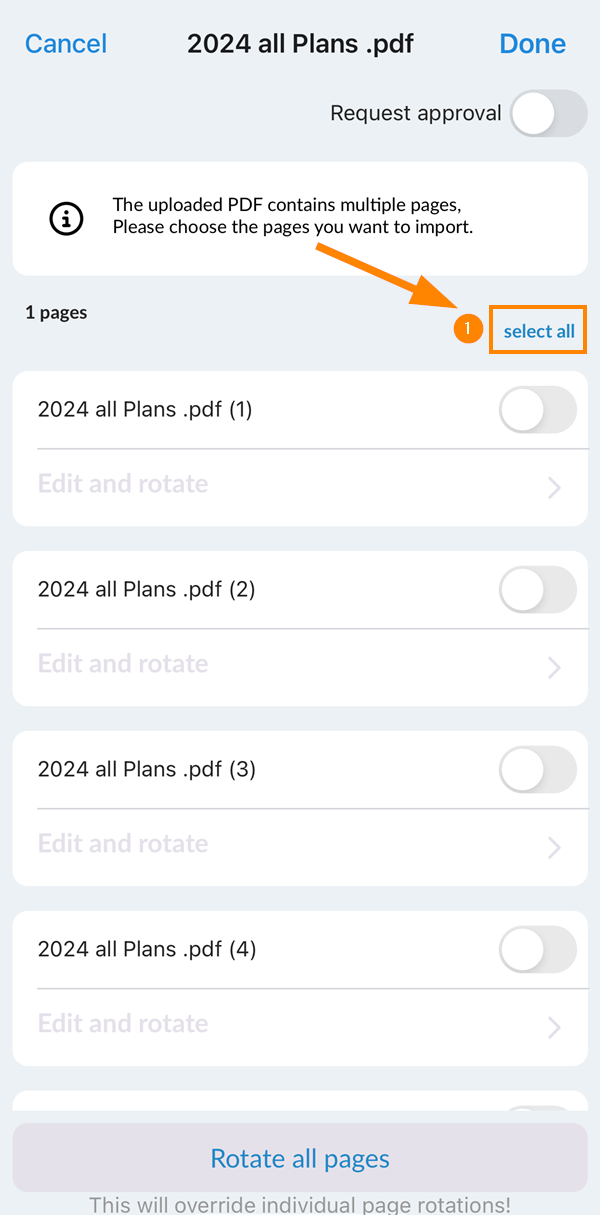

Appuyez sur select all si vous souhaitez télécharger toutes les pages

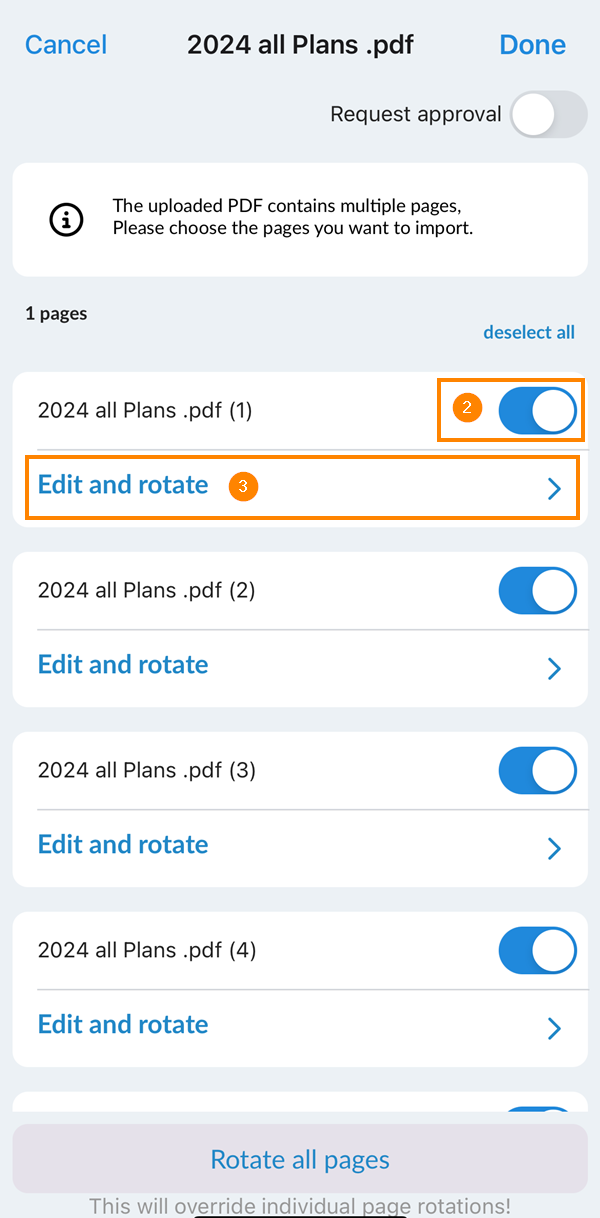

Facultatif : Activez/désactivez les boutons à côté de chaque page pour les inclure ou les exclure
Facultatif : Appuyez sur Edit and rotate pour renommer ou faire pivoter des pages individuelles

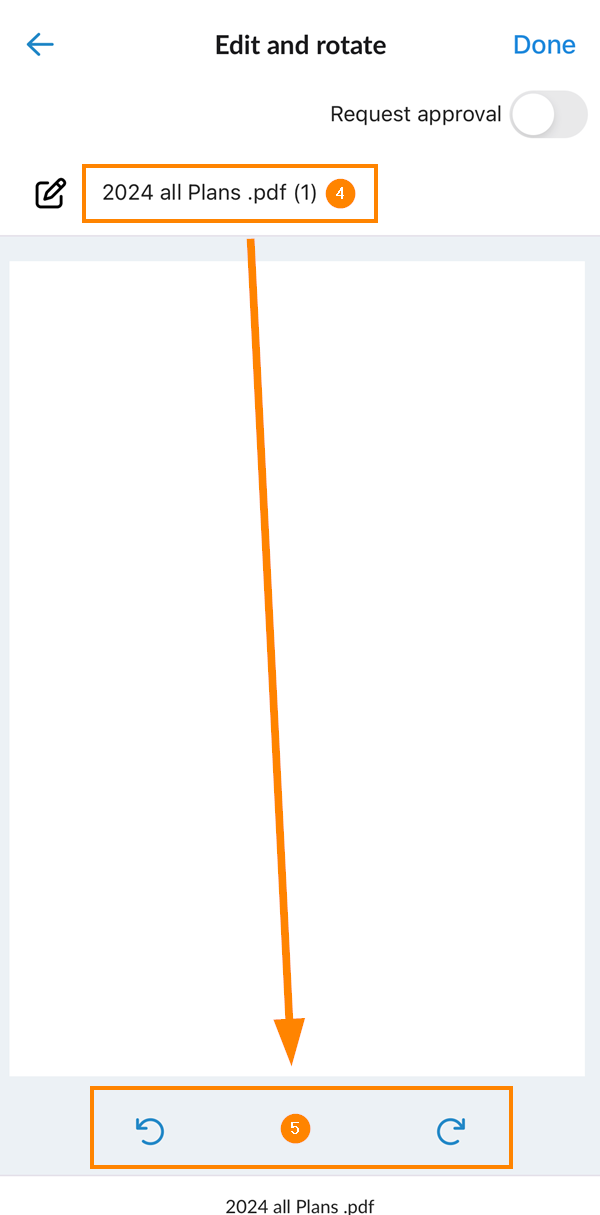

Facultatif : Cliquez sur le nom pour renommer la couche
Facultatif : Touchez les boutons de rotation pour faire pivoter la page
Facultatif : Appuyez sur Rotation de toutes les pages (cela annulera les rotations de pages individuelles !)
Tapez sur Done lorsque tous les noms de calques et les rotations sont terminés

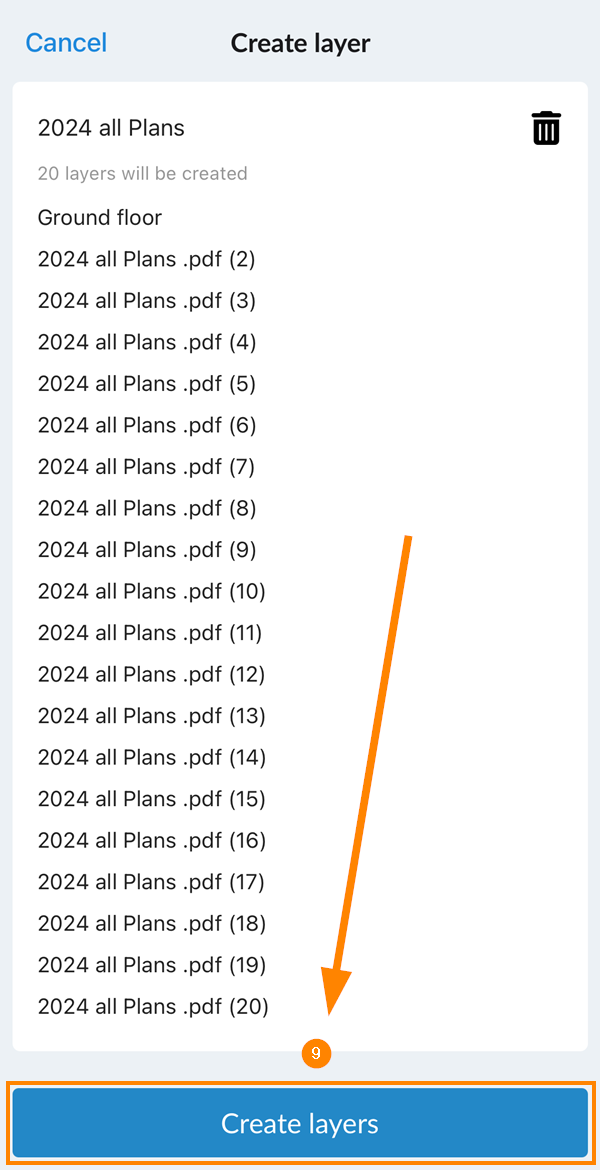

Vérifiez le résumé de toutes les couches qui seront créées
Faites défiler vers le bas et appuyez sur Créer des calques

Une fois le téléchargement et le traitement terminés, toutes les couches et tous les plans seront accessibles.
