Exigences relatives au plan de situation

Vue d'ensemble

SiteView ne vous permet de créer des exécutions sur des plans que si les conditions suivantes sont remplies :

• Balance calibrée pour une utilisation à l'intérieur
• Échelle calibrée et flèche du nord pour une utilisation à l'extérieur

Pour un résultat optimal, il est recommandé d'utiliser des plans architecturaux. Il est important que les éléments structurels tels que les murs soient les plus importants. Pour en savoir plus, consultez le site Plans recommandés.

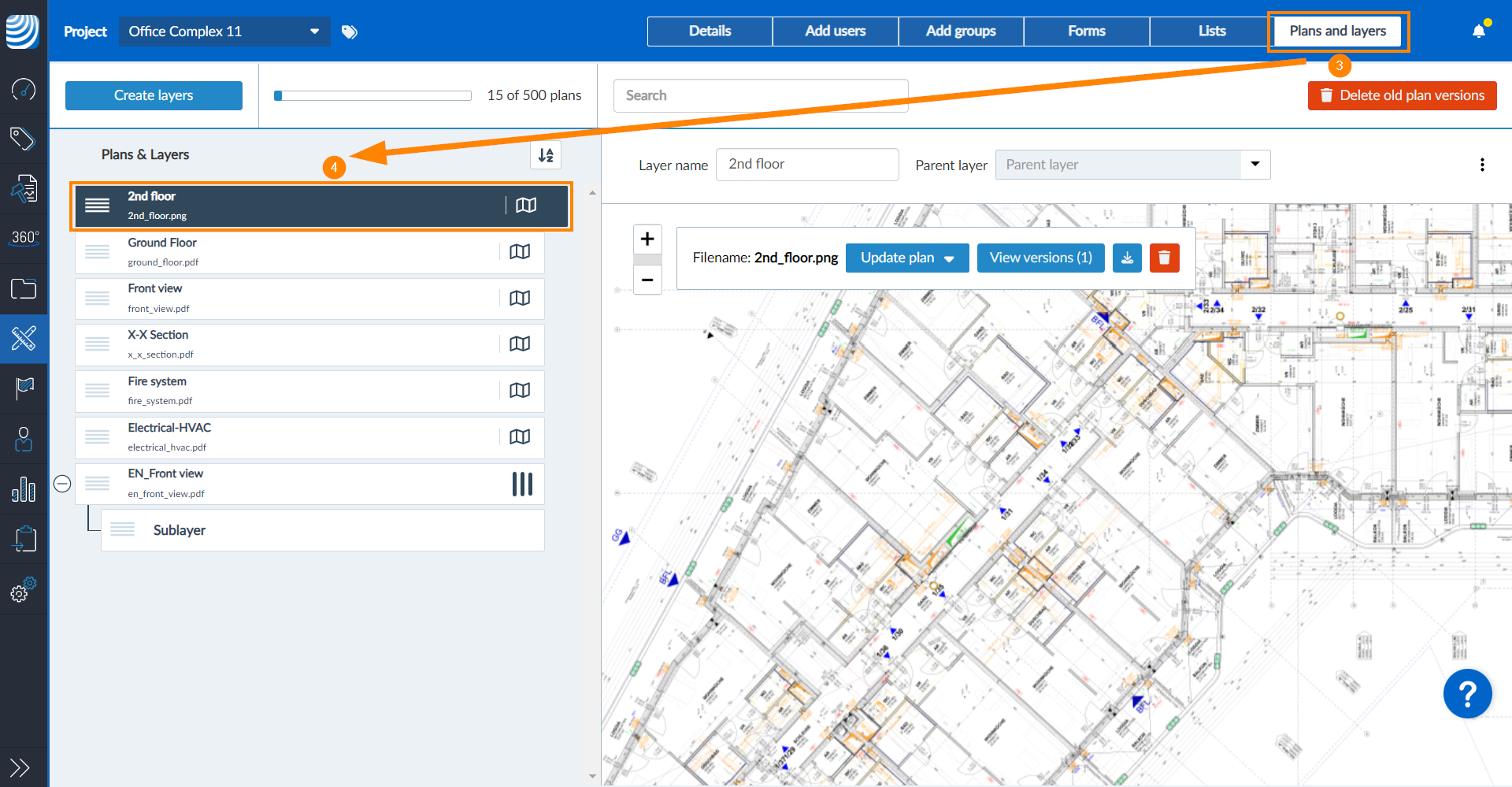

Comment accéder aux plans et aux couches

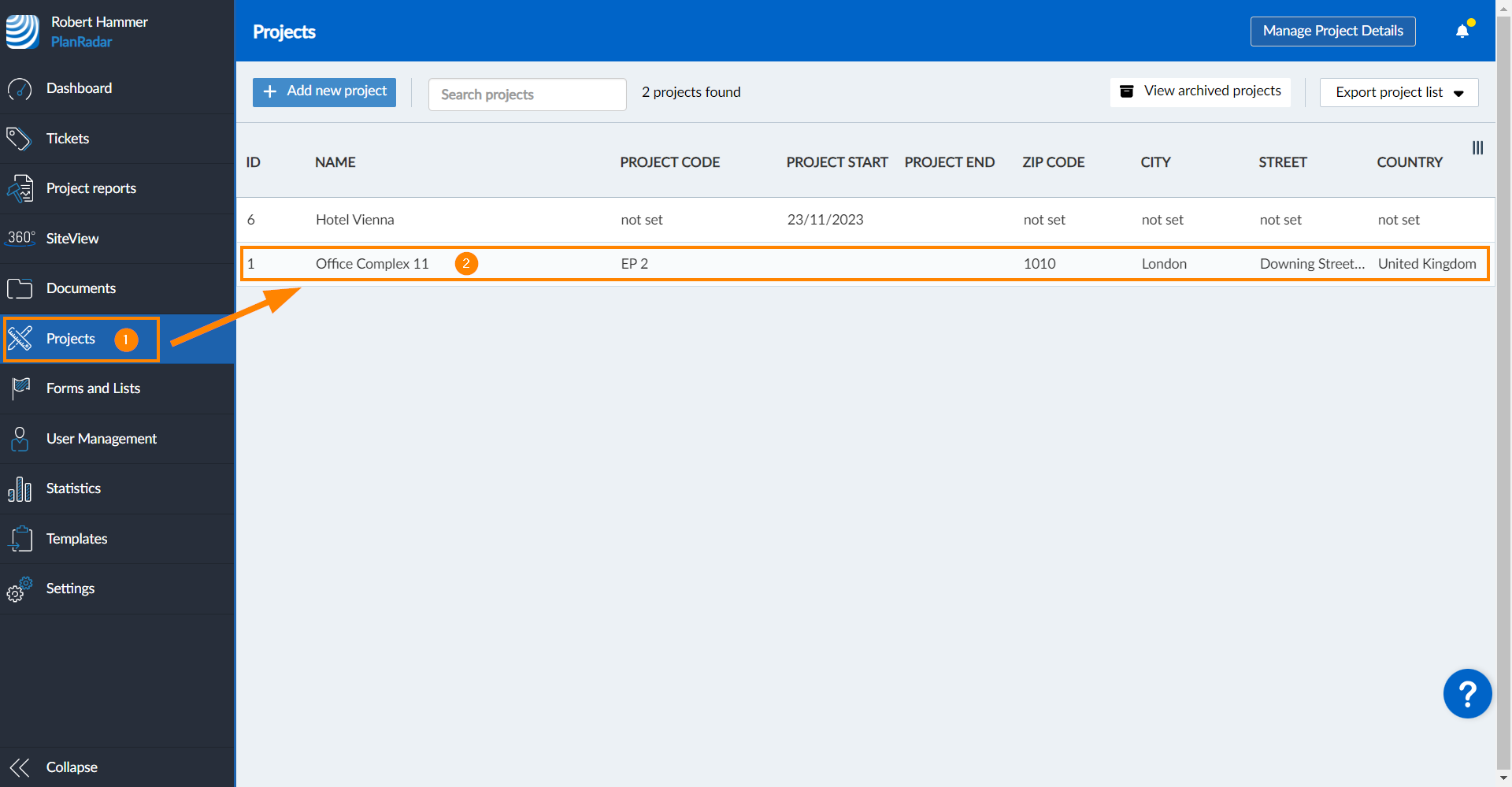

1. Cliquez sur Projets
2. Cliquez sur le projet dans la liste

3. Cliquez sur Plans et calques
4. Cliquez sur un calque


Calibrer la balance pour un plan

Avant de pouvoir télécharger une série vers un plan, vous devez d'abord étalonner la balance.

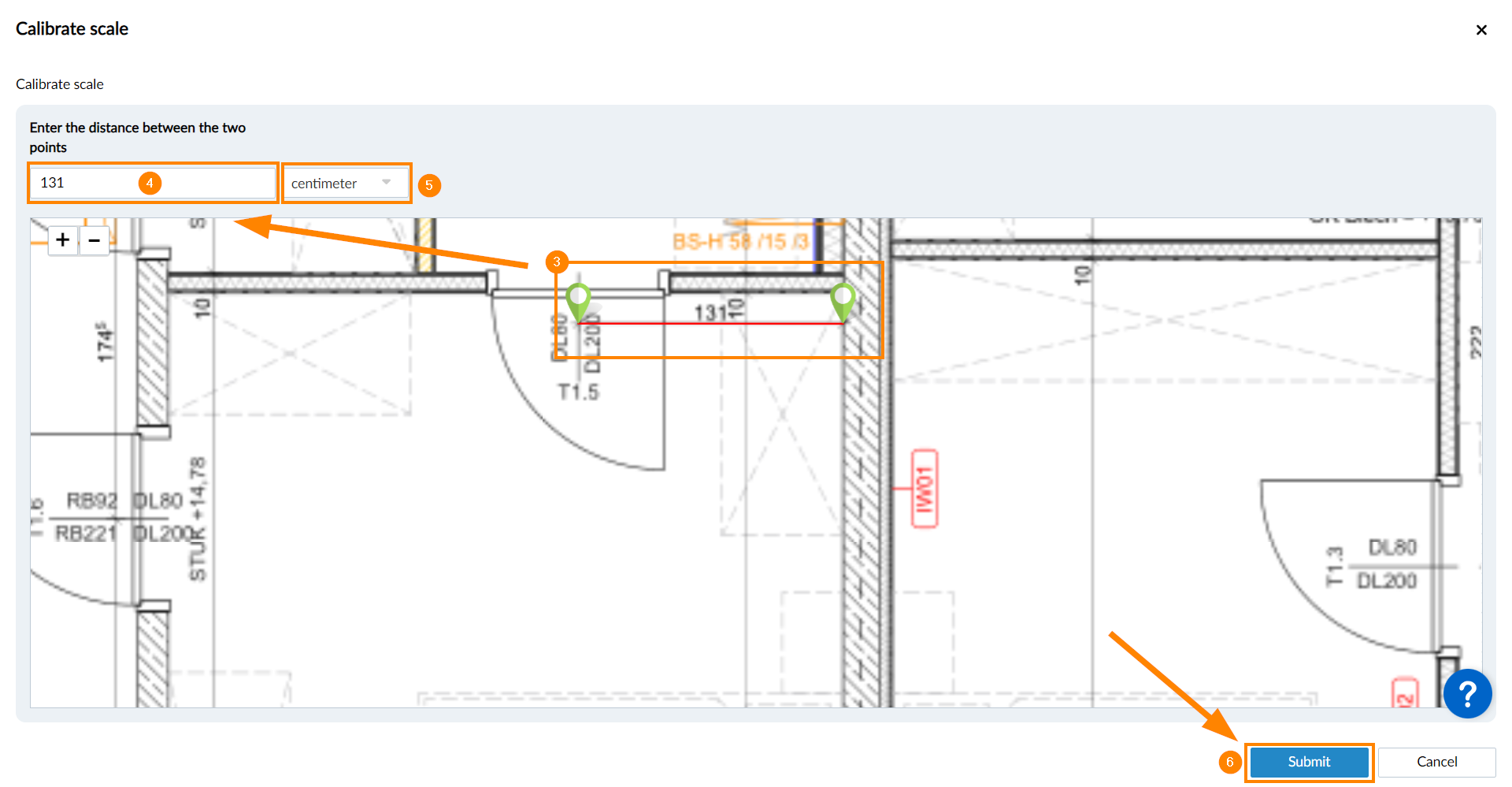

Calibrer l'échelle d'un plan :

1. Cliquez sur Plus
2. Cliquez sur Calibrer la balance

3. Faites glisser et déposez les deux épingles sur le plan jusqu'à des points dont vous connaissez la distance réelle.
4. Saisissez la distance
5. Sélectionnez centimètres ou pouces dans le menu déroulant des unités
6. Cliquez sur Submit

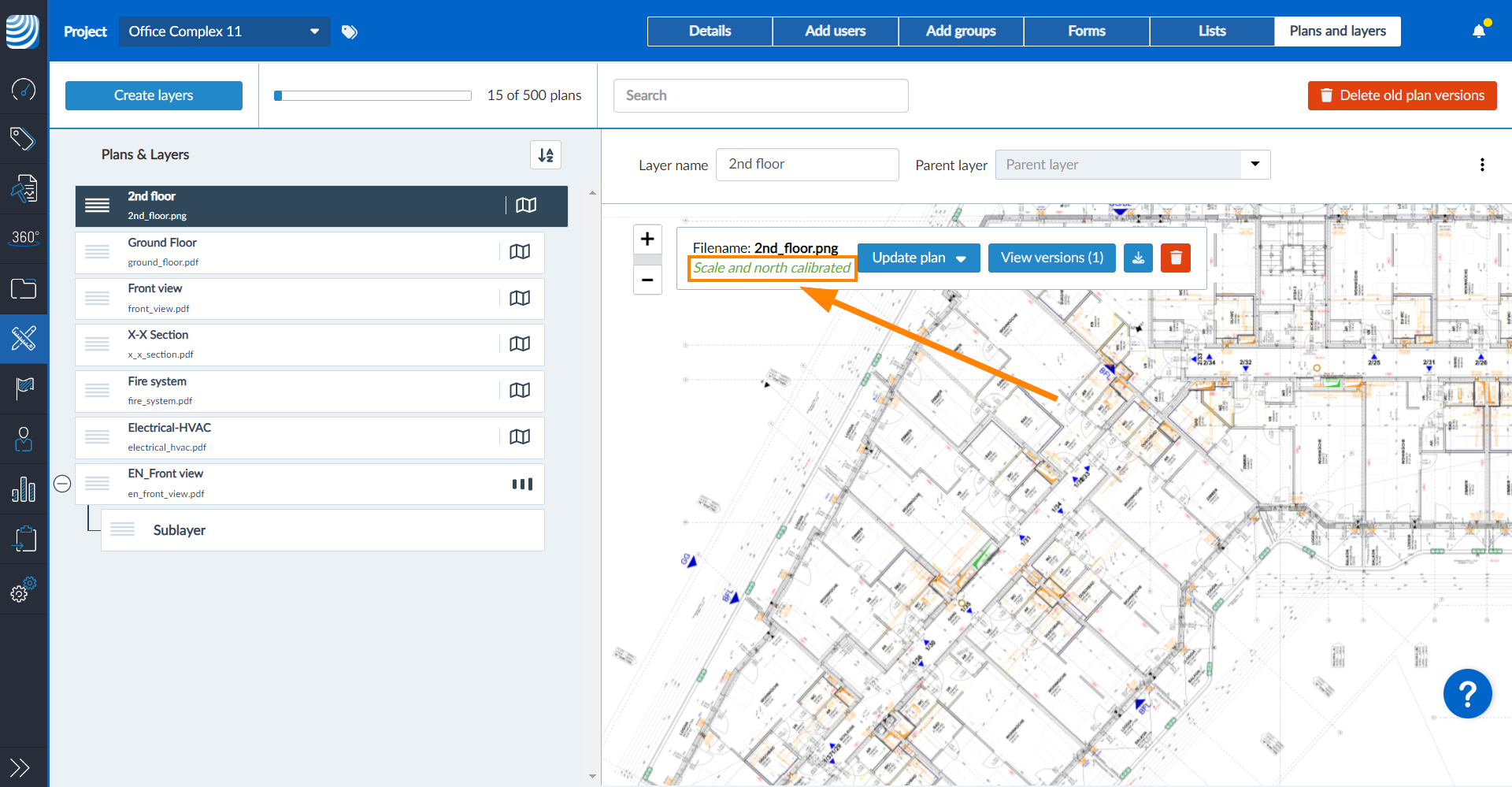

Un nom de fichier et une étiquette de plan verts indiquent que l'échelle du plan est calibrée :

Calibrer la flèche nord pour un plan

Pour les enregistrements en extérieur, vous devez calibrer la flèche du nord pour que la trajectoire soit tournée correctement.

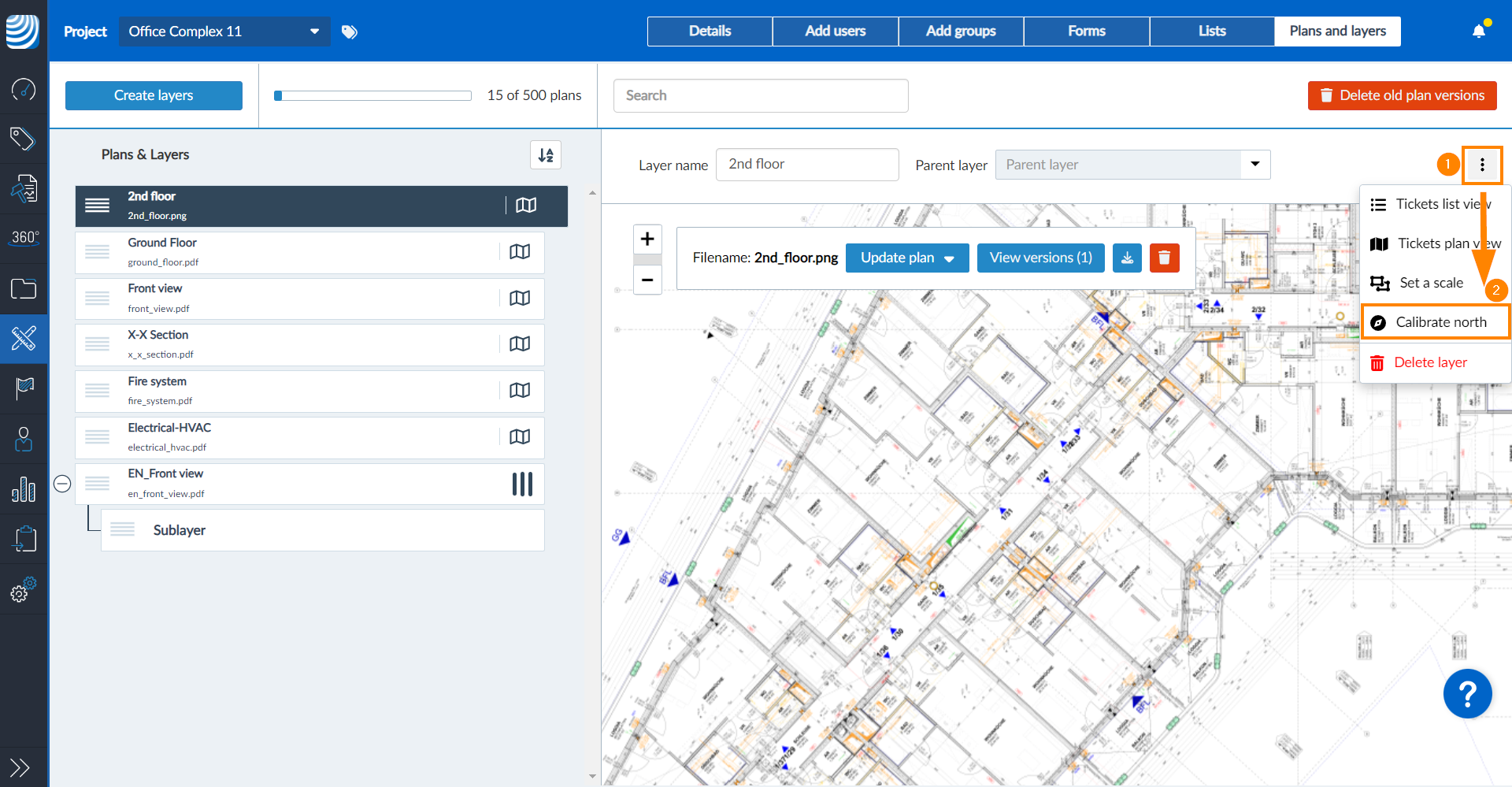

Pour calibrer la flèche nord d'un plan :

1. Cliquez sur Plus
2. Cliquez sur Flèche nord d'étalonnage

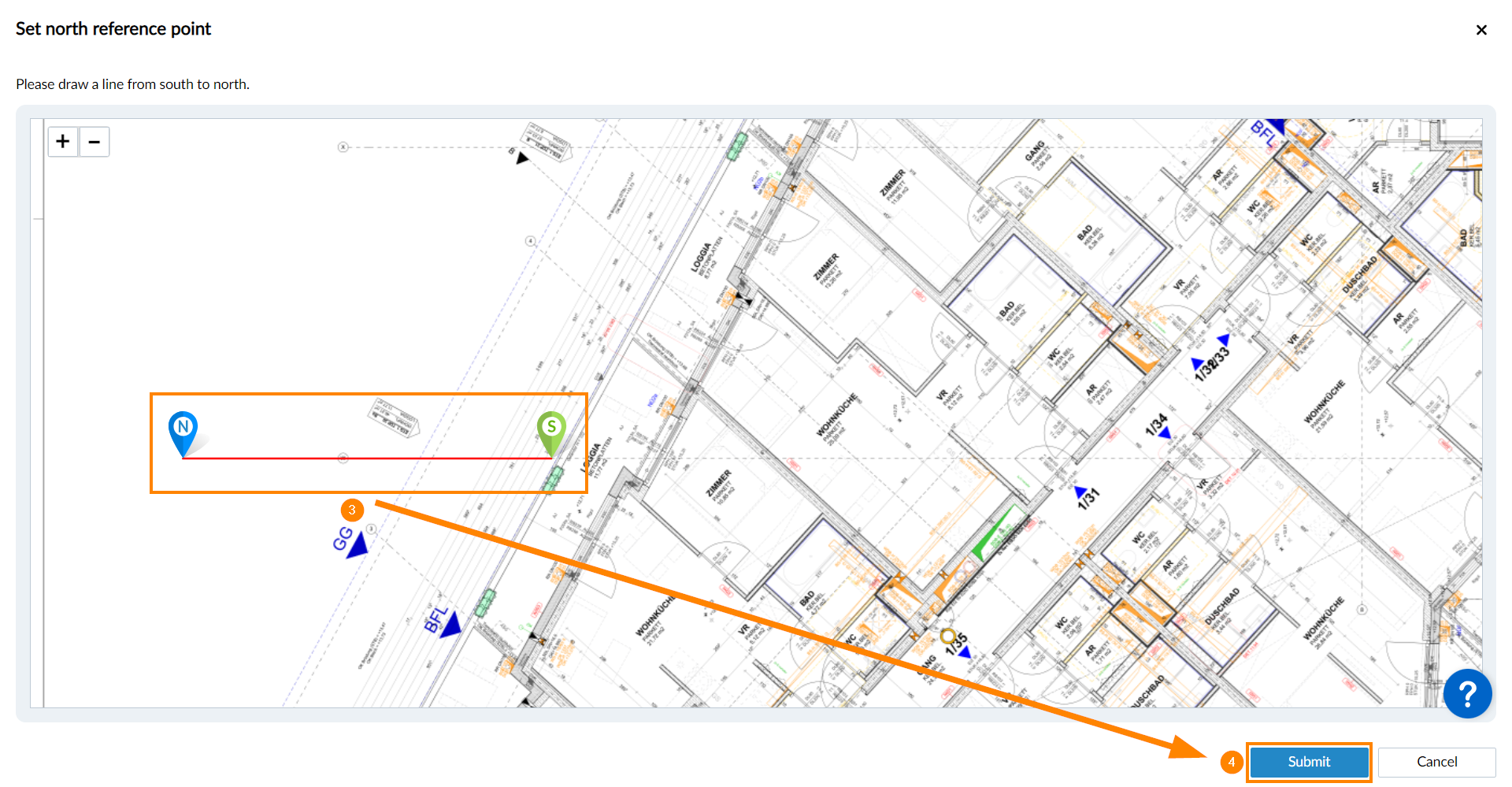

3. Faites glisser et déposez les épingles nord et sud pour indiquer la flèche nord sur le plan. Seule la direction du sud vers le nord est importante, la distance entre les pointes n'a pas d'impact sur l'étalonnage
4. Cliquez sur Submit

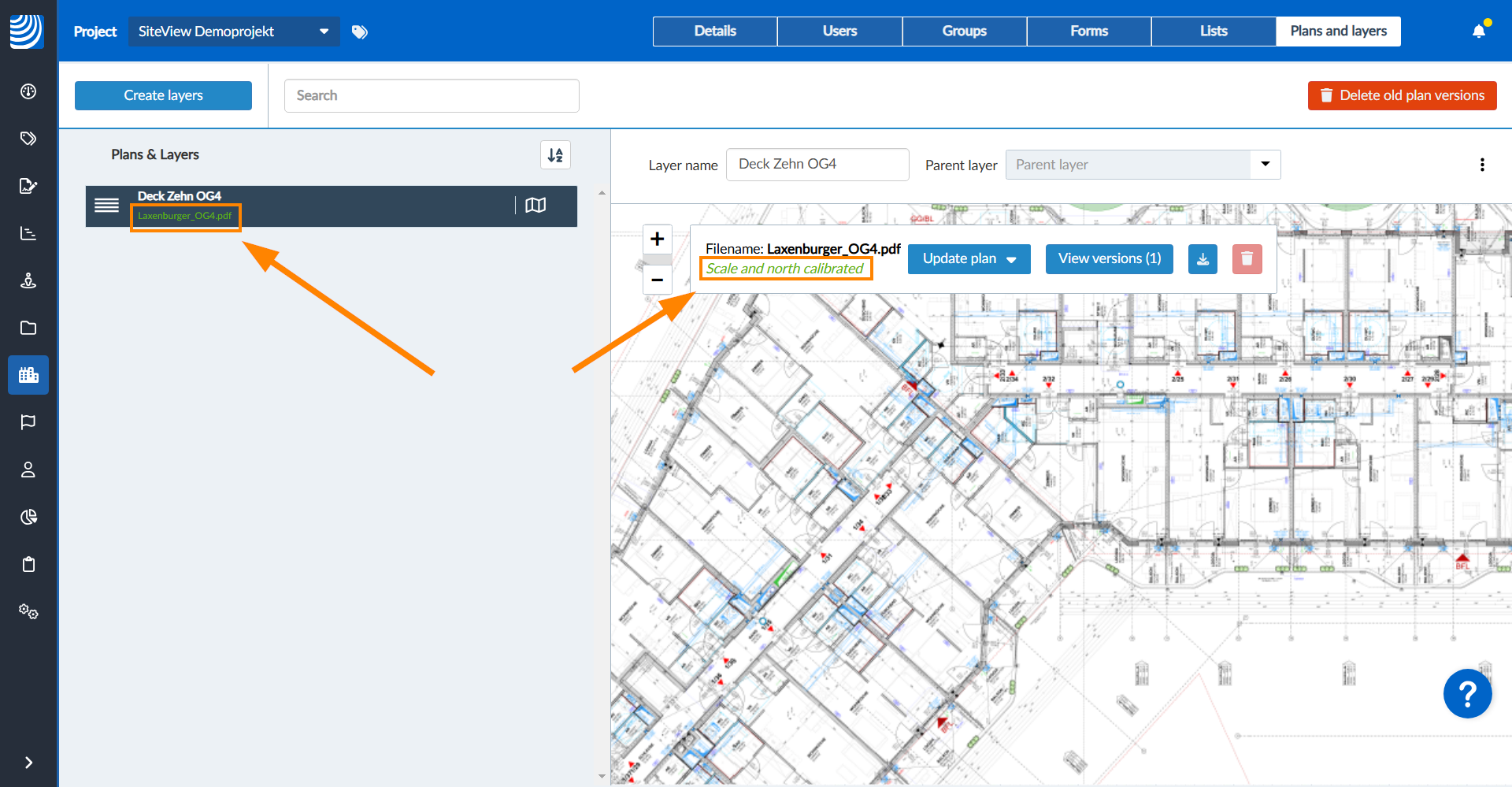

Une étiquette verte indique si la flèche nord du plan est calibrée :

Plans recommandés

L'algorithme donne de meilleurs résultats avec des plans architecturaux qui n'affichent que les éléments structurels et un minimum d'informations supplémentaires (chauffage, ventilation et climatisation, etc.).

Les éléments structurels doivent être les plus visibles.

Les bons plans :
... montrent des murs, des fenêtres et des portes qui se distinguent clairement des autres éléments.
... ont le moins d'éléments visuels supplémentaires possible.
... sont monochromes.

Mauvais plans :
... sont trop détaillés.
... utilisent des éléments visuels non standard.
... ont beaucoup de lignes et de textes qui se chevauchent.
... utilisent des couleurs.

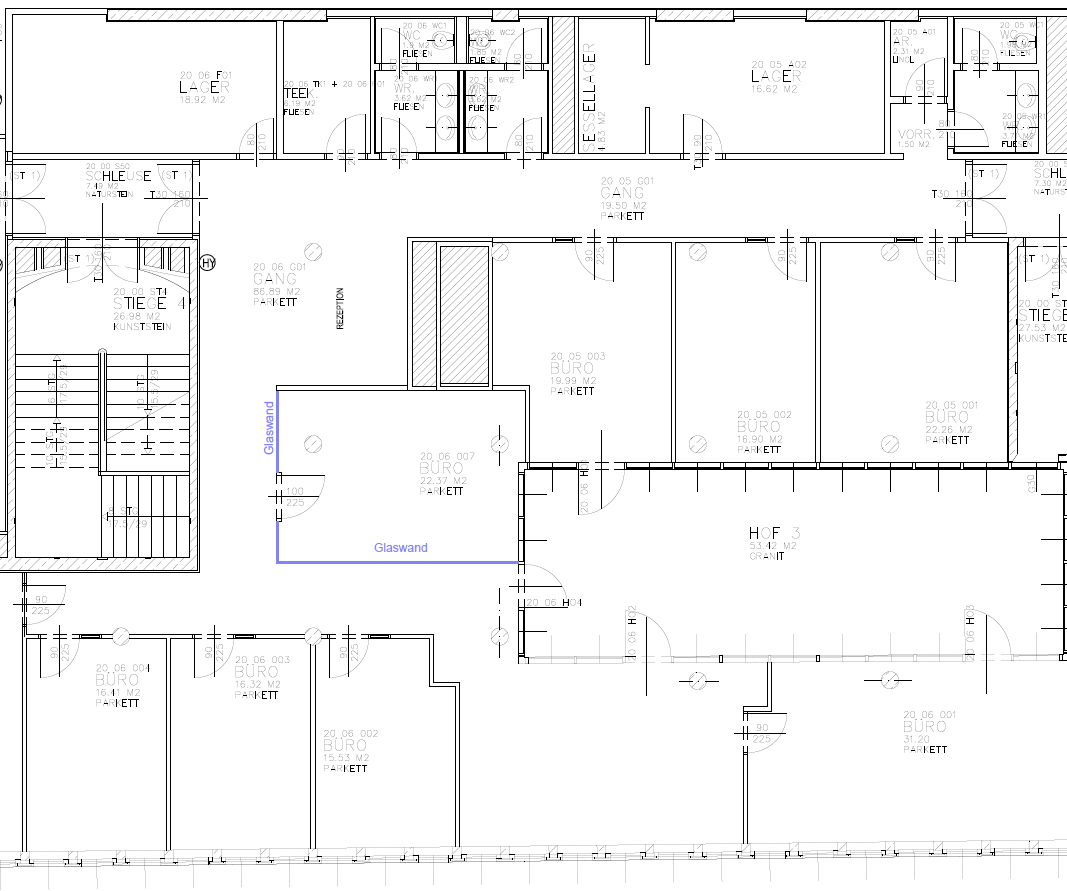

Exemple de plan recommandé :

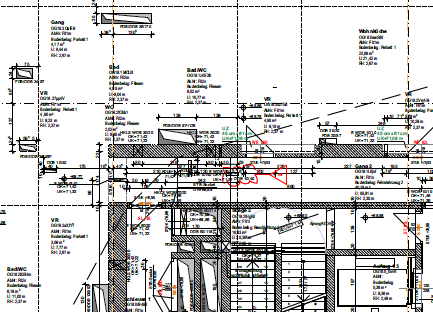

Exemple d'un plan qui n'est PAS recommandé :
