Télécharger et gérer des modèles BIM dans l'application Web

Vue d'ensemble

Les modèles BIM sont gérés en couches, comme les plans. Les calques s'apparentent à des dossiers pour vous aider à organiser vos modèles BIM, vos plans et vos tickets. Chaque modèle BIM doit être affecté à une couche. Pour en savoir plus, consultez le site Layers.

Vous pouvez remplacer les modèles BIM téléchargés par des versions plus récentes, mais il n'y a pas de gestion des versions comme pour les plans.

PlanRadar permet de travailler avec des modèles BIM fédérés : vous pouvez visualiser jusqu'à dix modèles spécifiques à une discipline comme un seul modèle cohérent.

Pour en savoir plus sur BIM Support in PlanRadar et sur BIM Viewer.

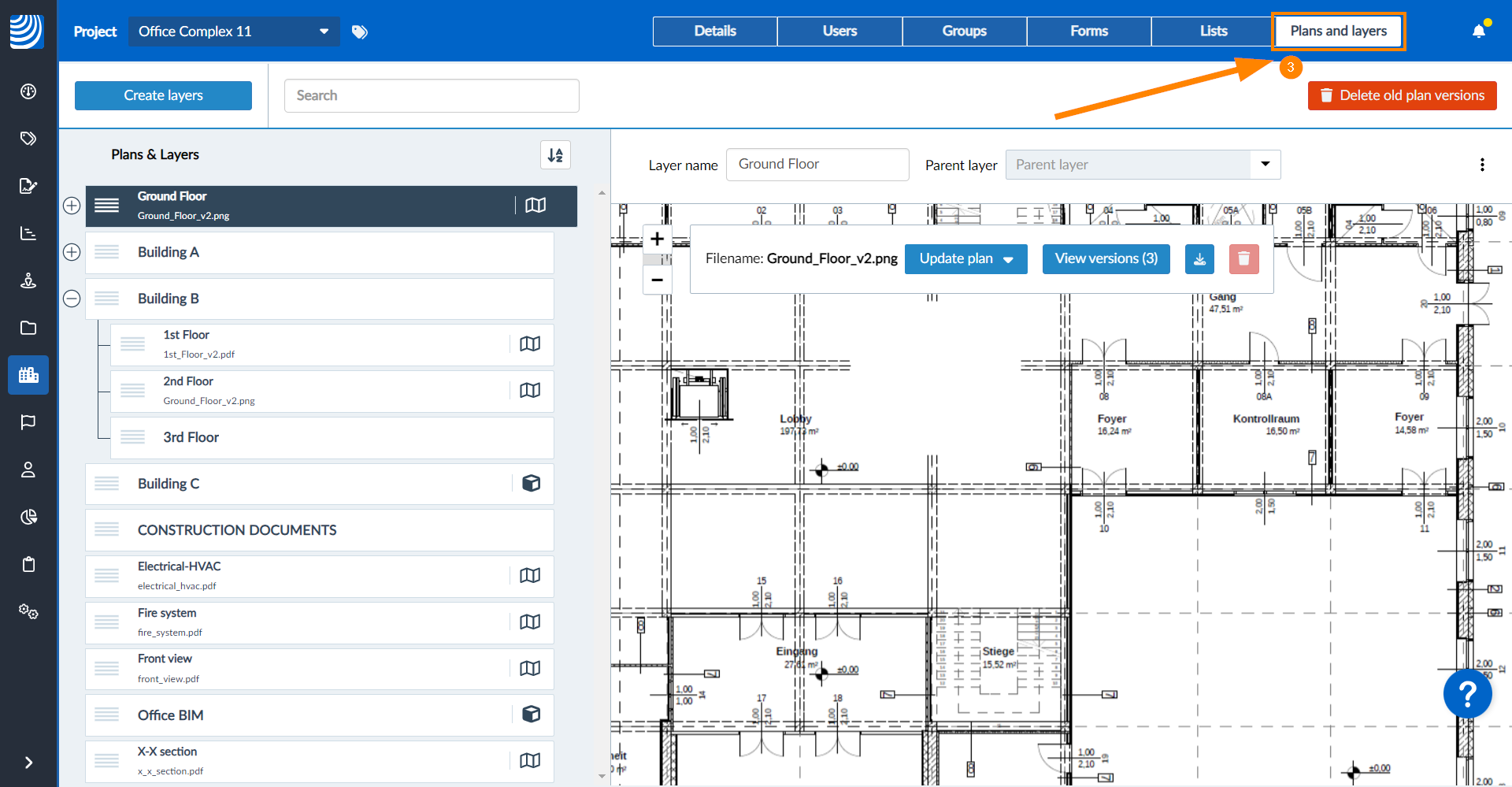

Comment accéder aux plans et aux couches

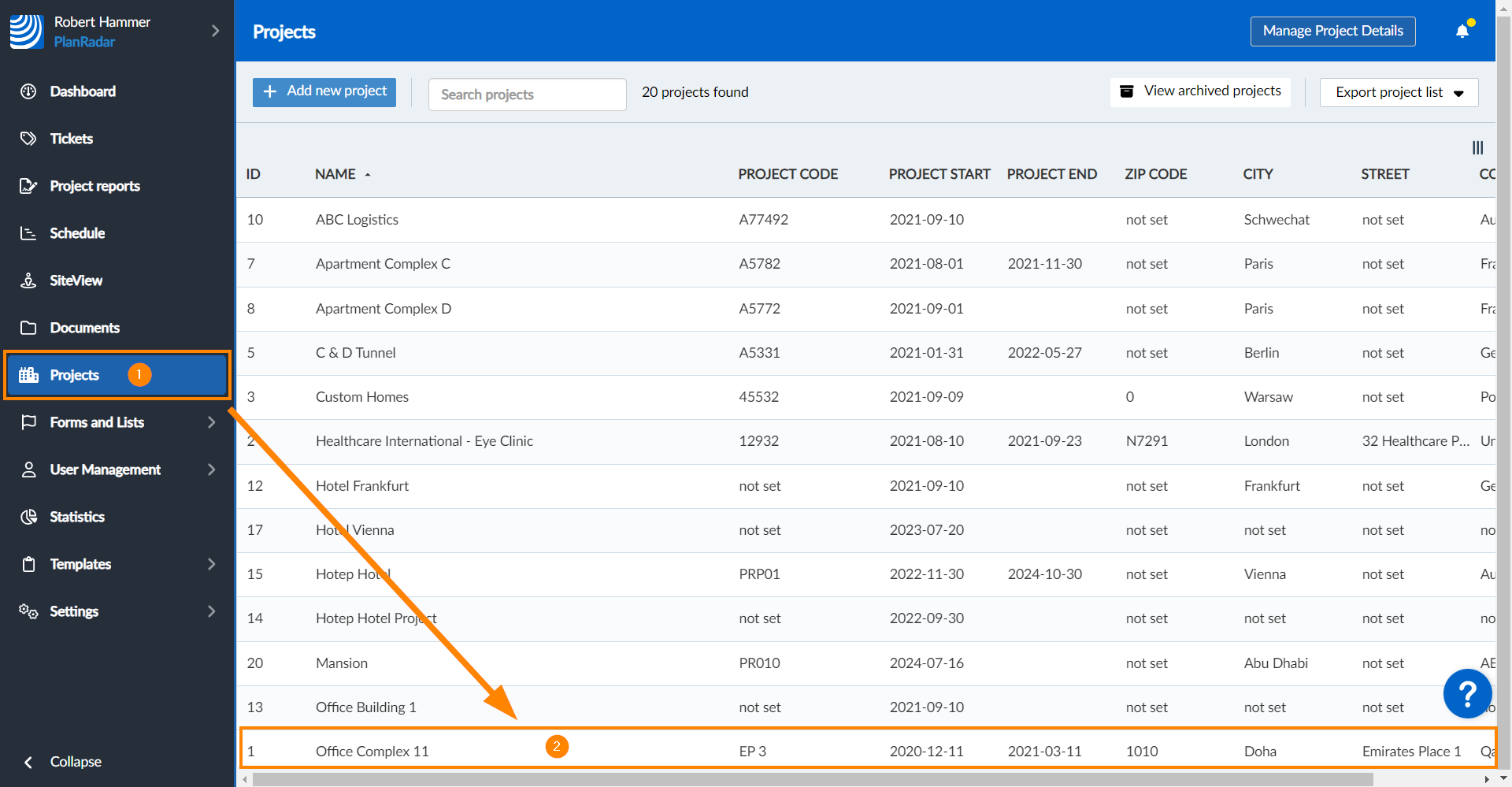

1. Cliquez sur Projets
2. Cliquez sur le projet pour l'ouvrir

3. Cliquez sur Plans et calques


Préparer les modèles BIM pour le téléchargement

Lignes directrices pour l'exportation de fichiers IFC

Nous vous recommandons d'utiliser IFC4 pour de meilleurs résultats, mais IFC2x3 est le minimum requis.

Nous vous recommandons également de suivre ces directives générales lorsque vous exportez vos fichiers IFC à partir de votre outil de création BIM :

Préparation et nettoyage

Avant l'exportation, nettoyez le modèle pour vous assurer qu'il ne contient pas de détails ou d'éléments inutiles susceptibles d'augmenter la taille du fichier. Il s'agit notamment de supprimer ou de simplifier les géométries complexes, de supprimer les éléments, les couches ou les matériaux inutilisés et de consolider les objets similaires.

Optimisation des éléments

Optimisez les performances des éléments de votre modèle. Cela signifie utiliser des géométries solides, des représentations simplifiées pour les objets complexes, réduire le niveau de détail lorsqu'une grande précision n'est pas nécessaire, et s'assurer que les éléments du modèle sont correctement classés et structurés.

Gestion de la taille des fichiers

Les fichiers de grande taille peuvent avoir un impact significatif sur les performances d'autres outils. Compressez les textures et utilisez des références au lieu d'intégrer des données lorsque c'est possible. Envisagez de diviser les modèles volumineux en fichiers plus petits et plus faciles à gérer si le logiciel le permet.

Gestion des biens immobiliers

Assurez-vous que toutes les propriétés et métadonnées nécessaires sont correctement attribuées aux éléments. Il s'agit d'informations telles que les propriétés des matériaux, les classifications des éléments et les propriétés définies par l'utilisateur. Toutefois, évitez de surcharger les éléments avec des métadonnées excessives.

Utilisation d'éléments et de modèles standardisés

Respectez les éléments et les modèles standard de l'industrie pour garantir la compatibilité entre les différents logiciels. Les éléments personnalisés ou propriétaires risquent de ne pas être bien traduits dans d'autres outils.

Paramètres d'exportation

Dans l'outil de création, utilisez les paramètres d'exportation IFC corrects. Choisissez la version et le schéma IFC appropriés qui correspondent aux exigences du logiciel cible. Sélectionnez des paramètres qui favorisent les performances, par exemple en excluant les types de données inutiles.

Assurance qualité et validation

Après l'exportation, validez le fichier IFC à l'aide d'outils spécialisés pour vérifier les erreurs, la conformité aux normes et l'intégrité générale des données. Cette étape est cruciale pour identifier et corriger tout problème susceptible d'affecter les performances d'autres outils.

Collaboration et communication

Si le fichier IFC fait partie d'un projet collaboratif, communiquez avec les autres parties prenantes pour comprendre leurs exigences et leurs attentes. Cela permet d'adapter le processus d'exportation aux besoins spécifiques de toutes les parties concernées.

Documentation

Documentez votre processus d'exportation et vos paramètres pour vous y référer ultérieurement et pour que les autres membres de l'équipe puissent s'en servir. Cela garantit la cohérence et l'efficacité des exportations ultérieures.

En suivant ces étapes, vous pouvez optimiser les performances de vos fichiers IFC dans d'autres outils, garantissant ainsi une interopérabilité et une collaboration efficaces dans les projets BIM.

Base de coordonnées cohérente

Lorsque vous importez plusieurs fichiers IFC dans la même couche, il est essentiel de s'assurer que tous les fichiers utilisent la même base de coordonnées.

Les fichiers IFC dont les bases de coordonnées ne correspondent pas peuvent donner lieu à des éléments de modèle mal alignés ou mal placés, ce qui complique la visualisation et la coordination. Pour garantir une représentation et une superposition précises de vos modèles, établissez toujours un système de coordonnées commun avant d'exporter à partir de votre logiciel de conception.

Ainsi, lorsque les modèles IFC fédérés sont visualisés dans le visualiseur BIM, tous les éléments s'alignent et s'affichent comme prévu, offrant une expérience transparente et précise.

Télécharger des modèles BIM dans un calque

Veuillez noter que les modèles ne peuvent être téléchargés que par l'intermédiaire de l'application Web.

Télécharger un seul modèle BIM

Tant que vous n'avez besoin que d'un seul modèle BIM par couche, cela fonctionne exactement de la même manière que pour Upload Plans to Layers.

Télécharger plusieurs modèles BIM

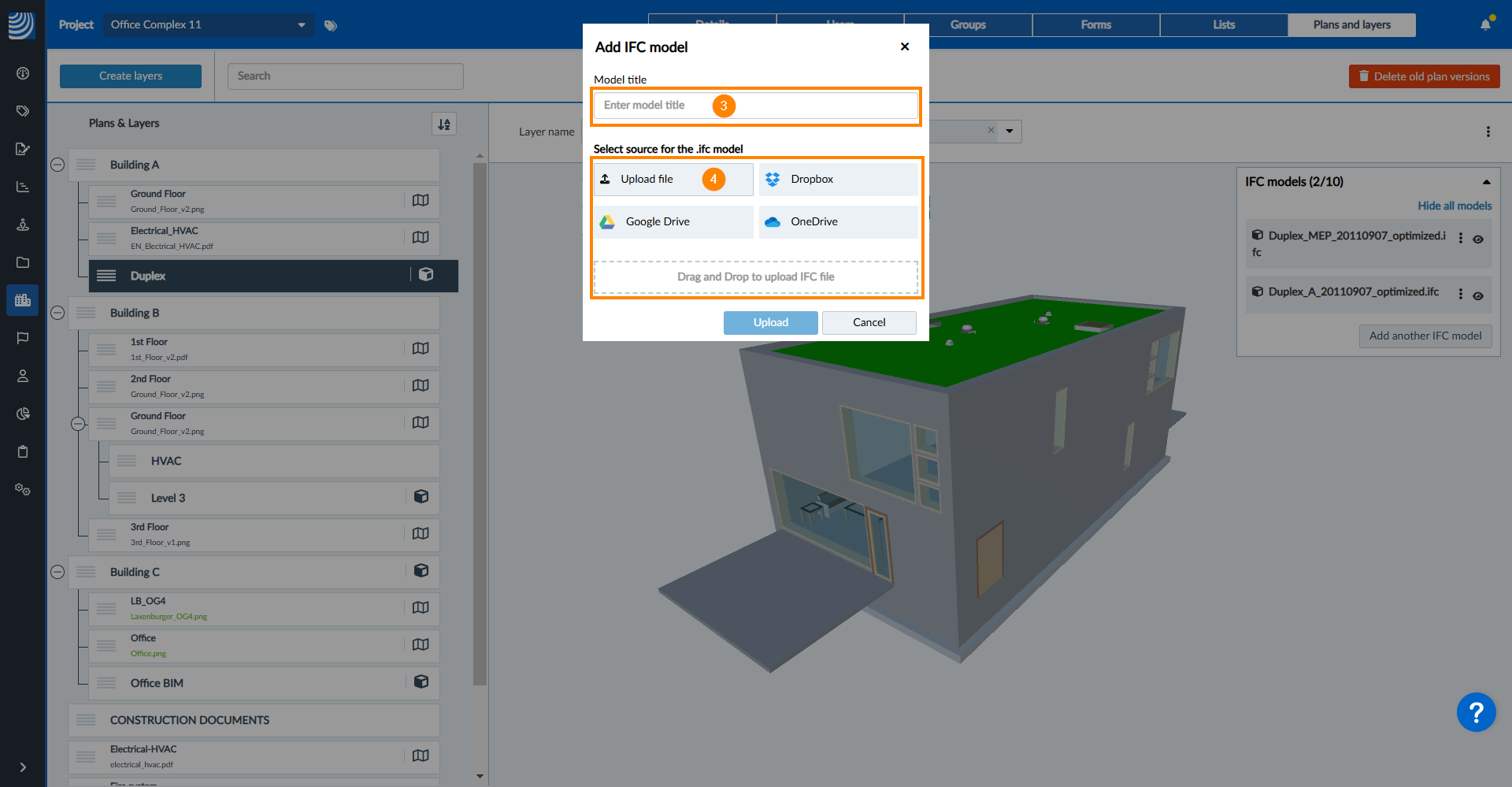

Pour ajouter un autre modèle BIM à une couche qui contient déjà au moins un modèle BIM :

1. Sélectionnez une couche
2. Cliquez sur Ajouter un autre modèle IFC

3. Saisissez le titre du modèle
4. Cliquez sur Upload file et sélectionnez le fichier IFC.
   OU sélectionnez le fichier IFC dans l'un des services de stockage en nuage.
   OU utilisez le glisser-déposer pour télécharger le fichier IFC.

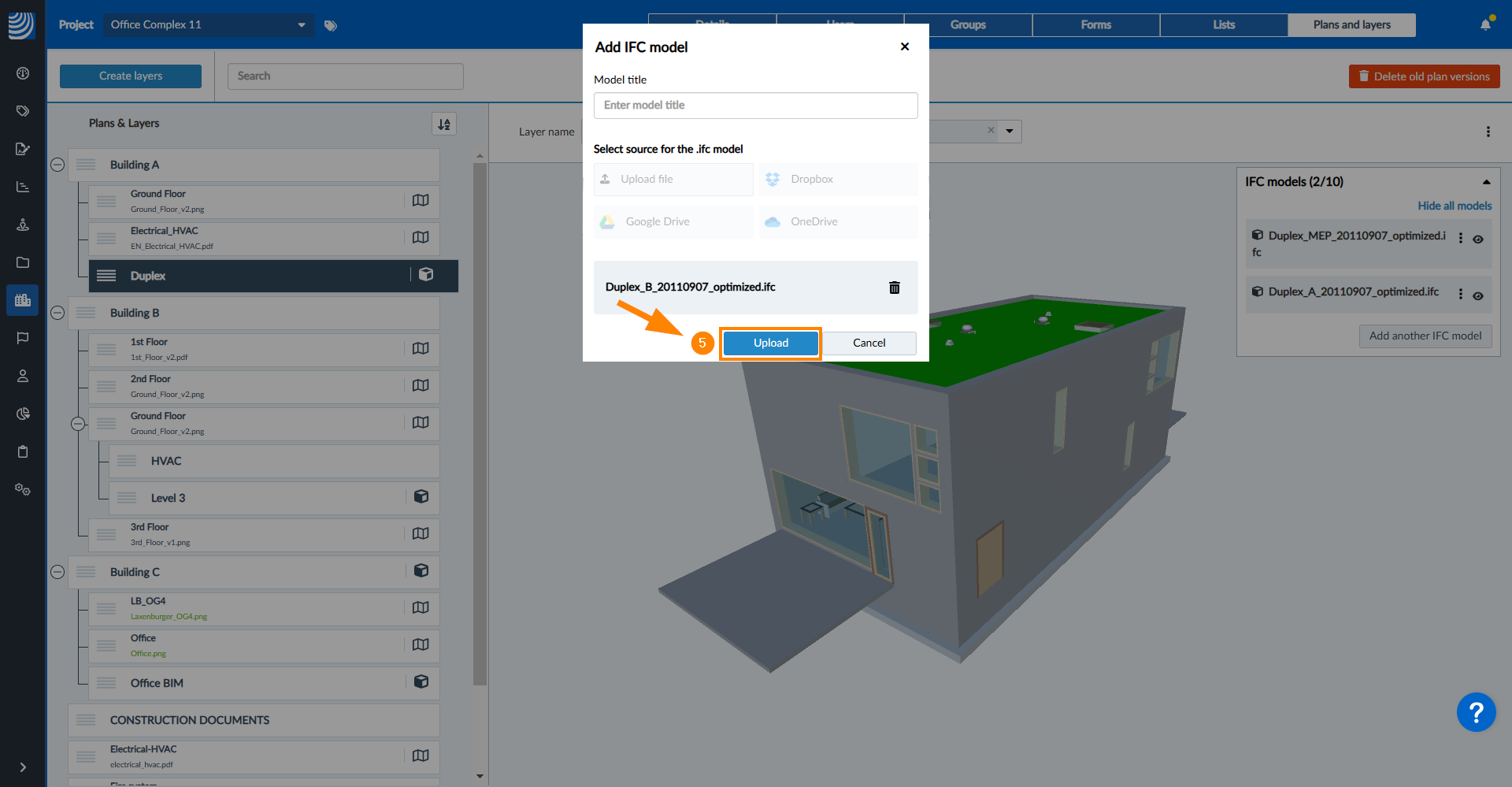

5. Cliquez sur Upload


Vous pouvez répéter cette opération jusqu'à ce que vous ayez jusqu'à 10 modèles sur une couche.

Gérer les modèles BIM

Mise à jour/remplacement

Pour remplacer un modèle BIM par une version plus récente :

1. Sélectionnez le calque

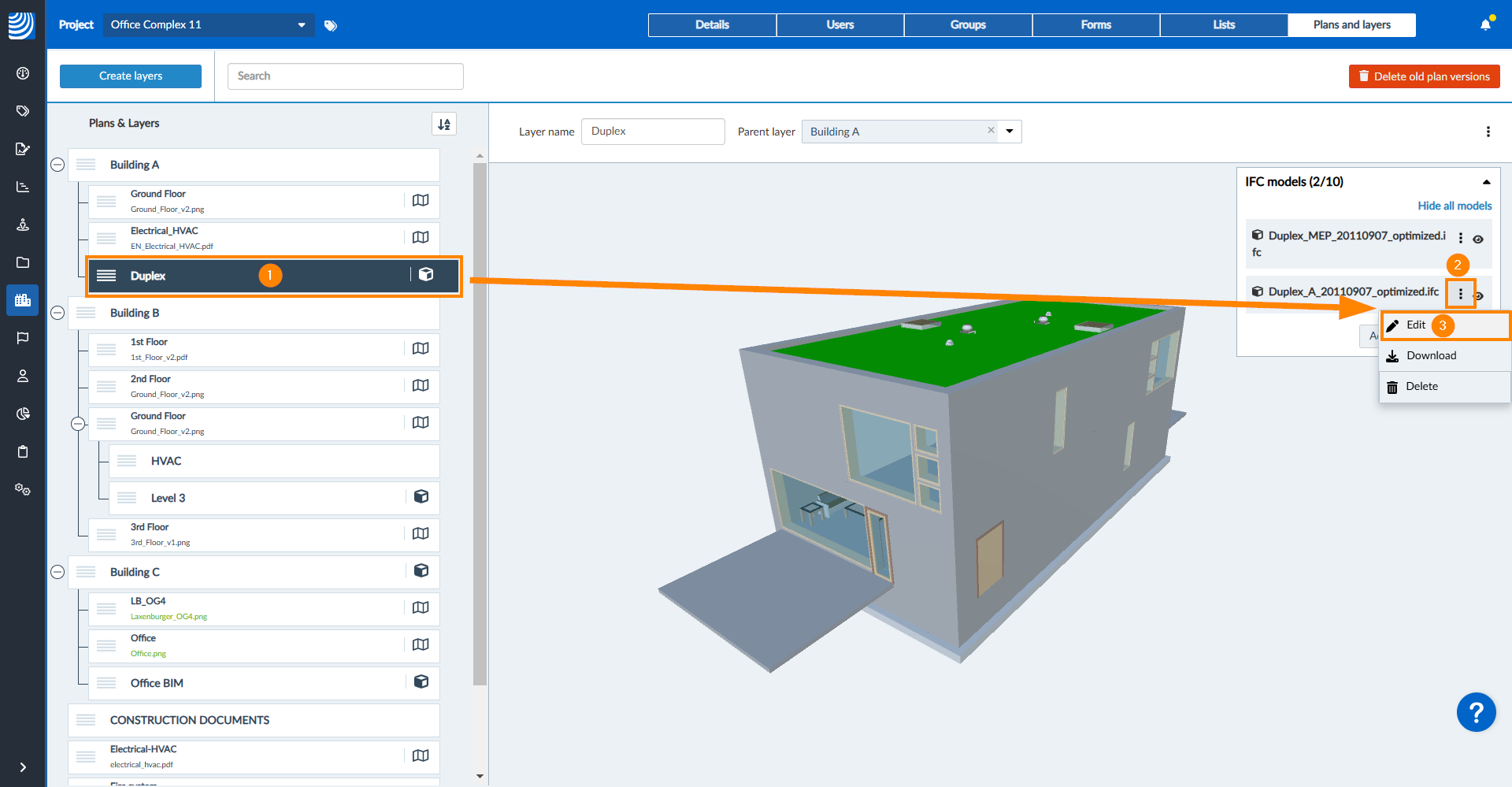

2. Ouvrez le menu More à côté du modèle IFC
3. Cliquez sur Edit

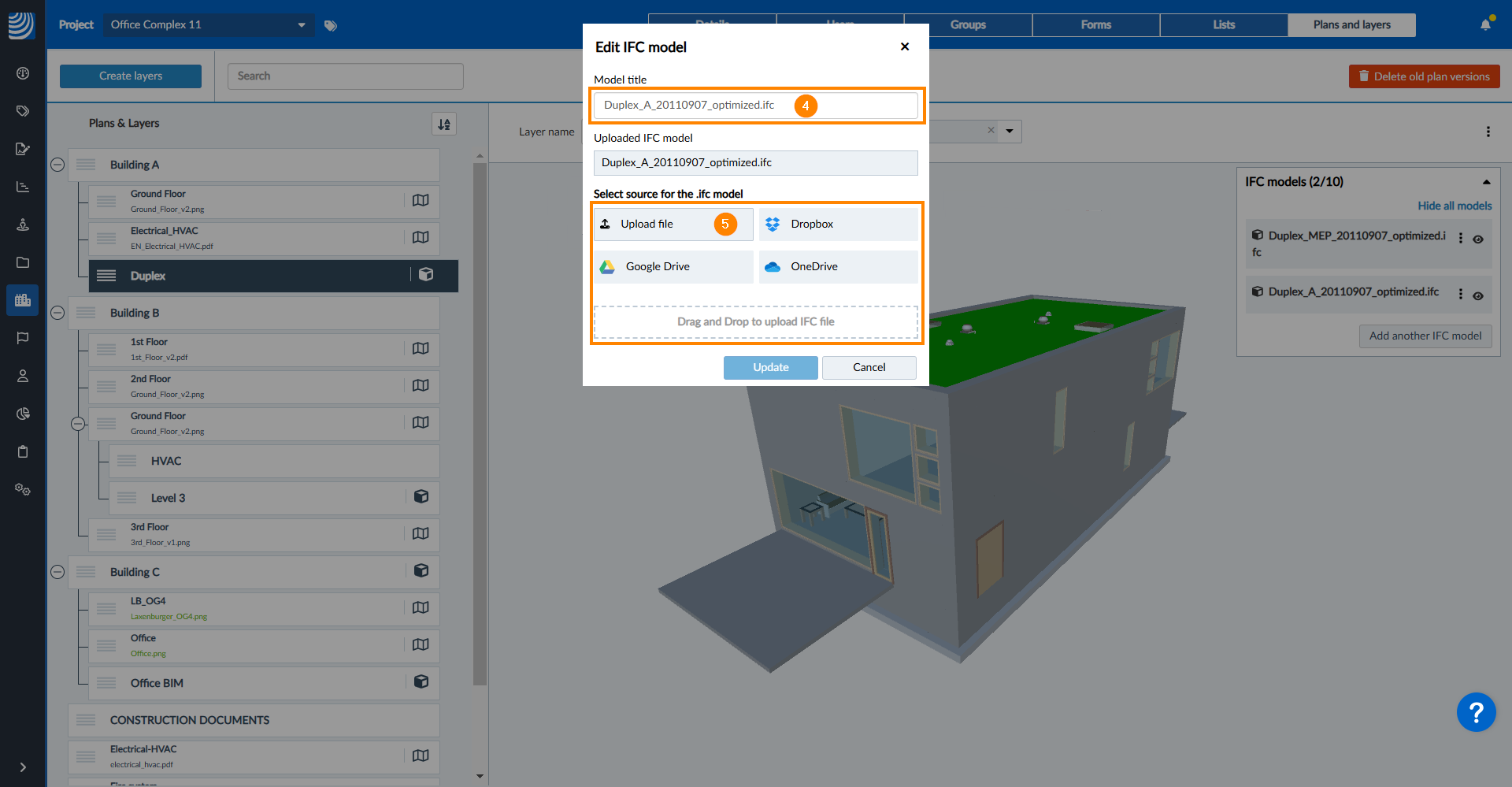

4. Mettez à jour le titre du modèle
5. Cliquez sur Upload file et sélectionnez le fichier IFC.
   OU sélectionnez le fichier IFC dans l'un des services de stockage en nuage.
   OU utilisez le glisser-déposer pour télécharger le fichier IFC.

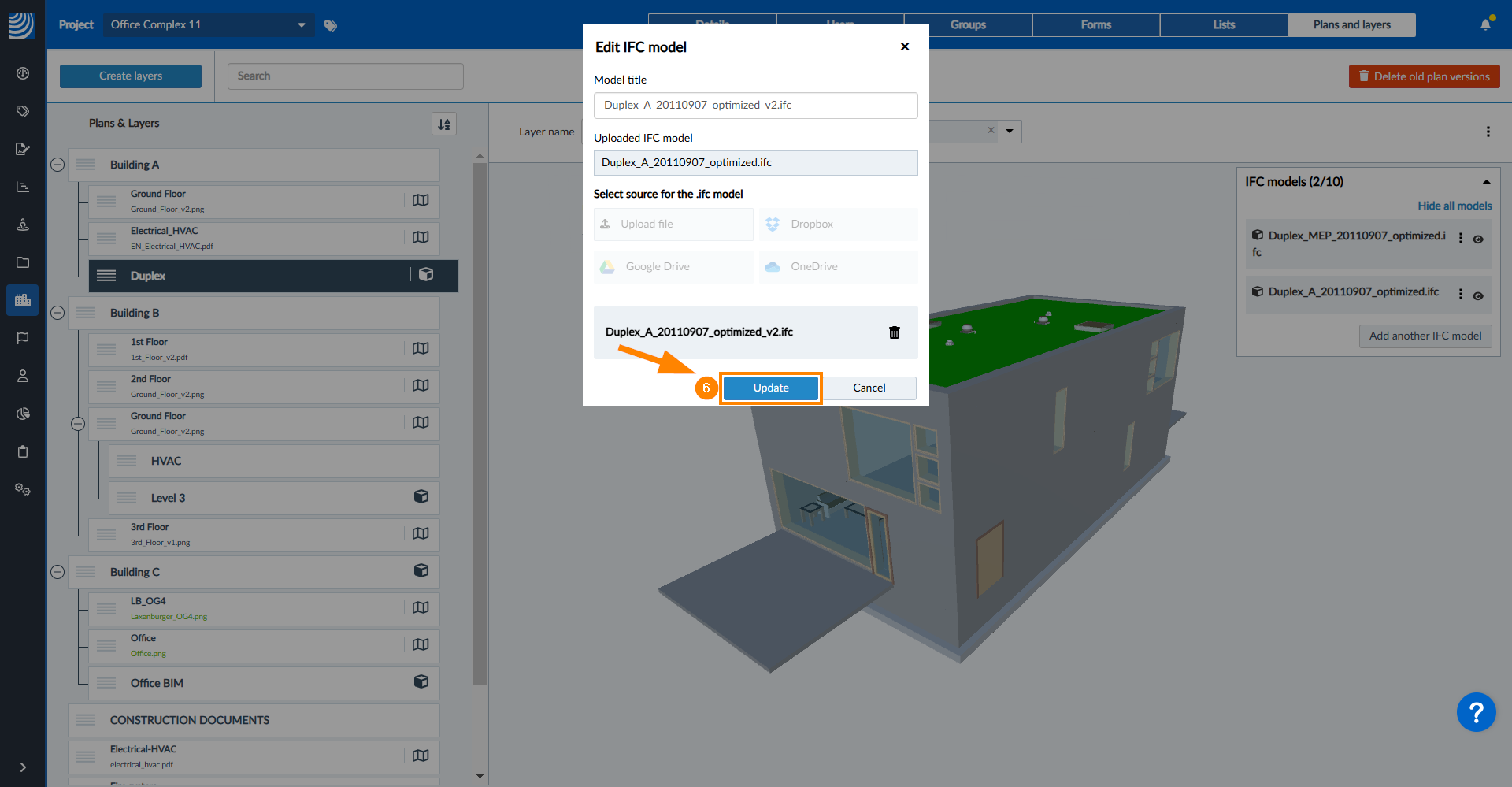

6. Cliquez sur Upload


Afficher/masquer les modèles

Lorsque vous utilisez un modèle fédéré, vous pouvez afficher et masquer des modèles IFC spécifiques.

Pour masquer tous les modèles :

1. Cliquez sur Masquer tous les modèles


Pour afficher/masquer un seul modèle :

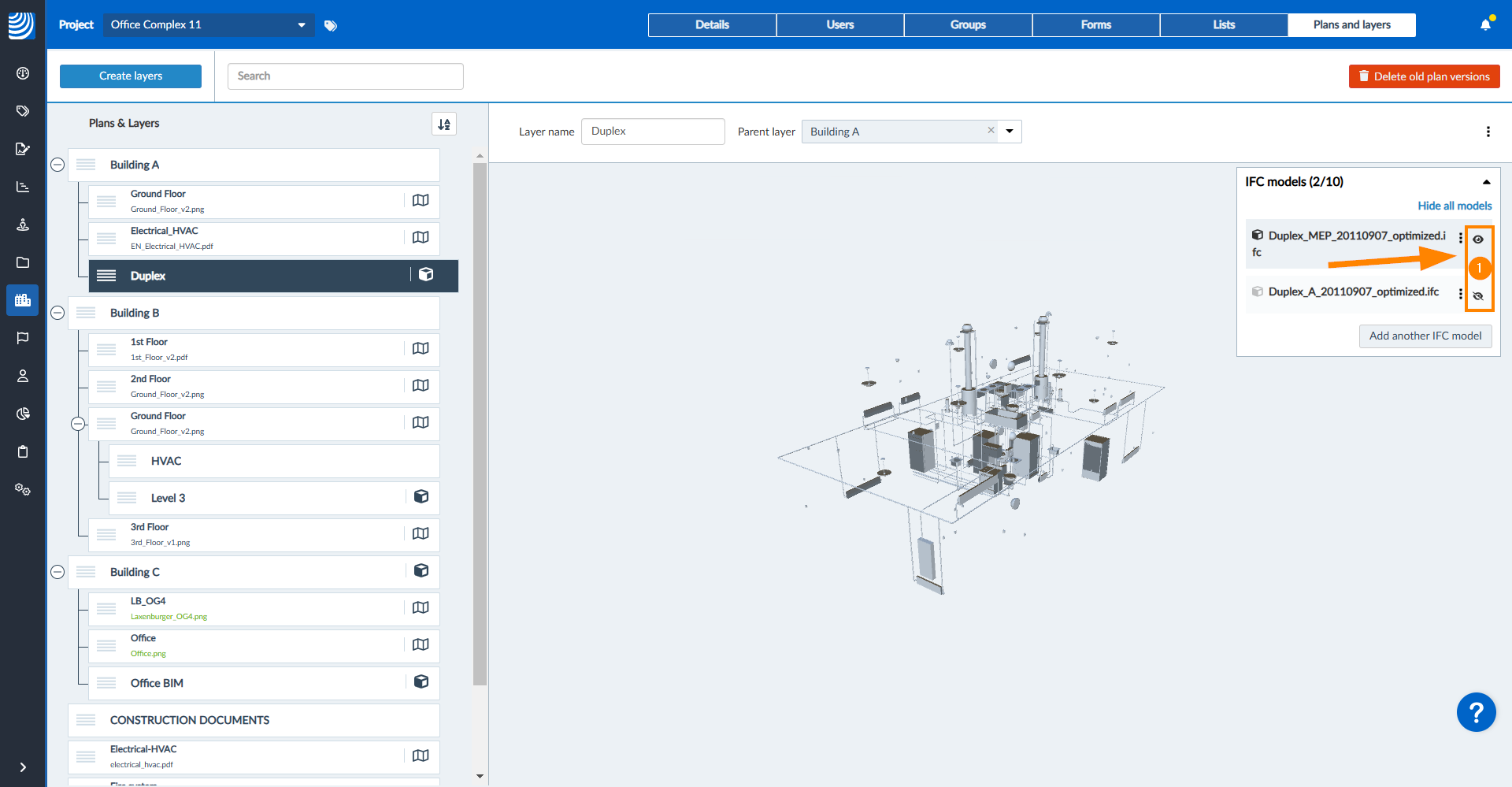

1. Cliquez sur l'icône de l'œil à côté du modèle


Pour afficher tous les modèles :

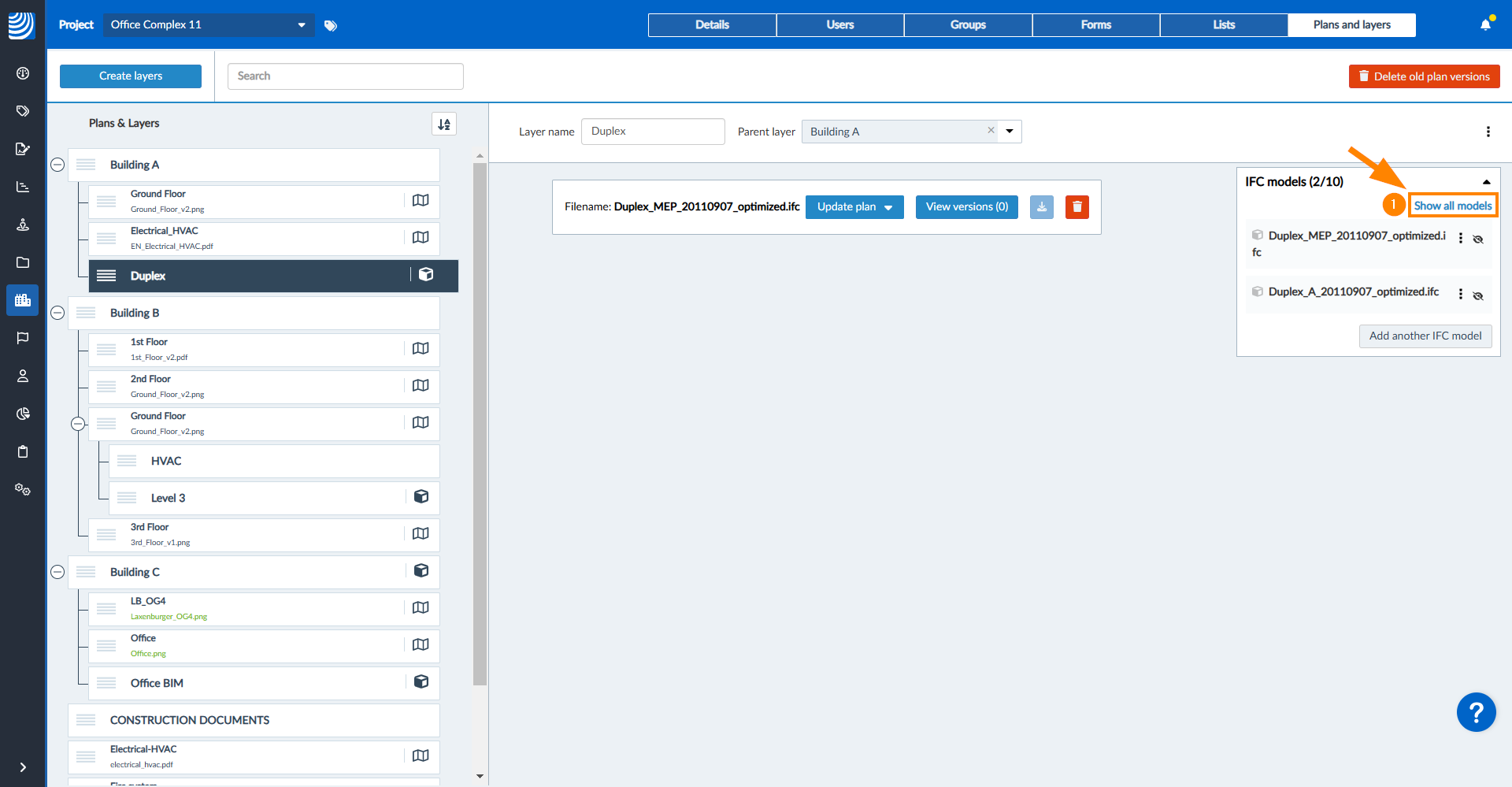

1. Cliquez sur Afficher tous les modèles


Télécharger

Pour télécharger un modèle :

1. Ouvrez le menu More à côté du modèle IFC
2. Cliquez sur Télécharger



Supprimer

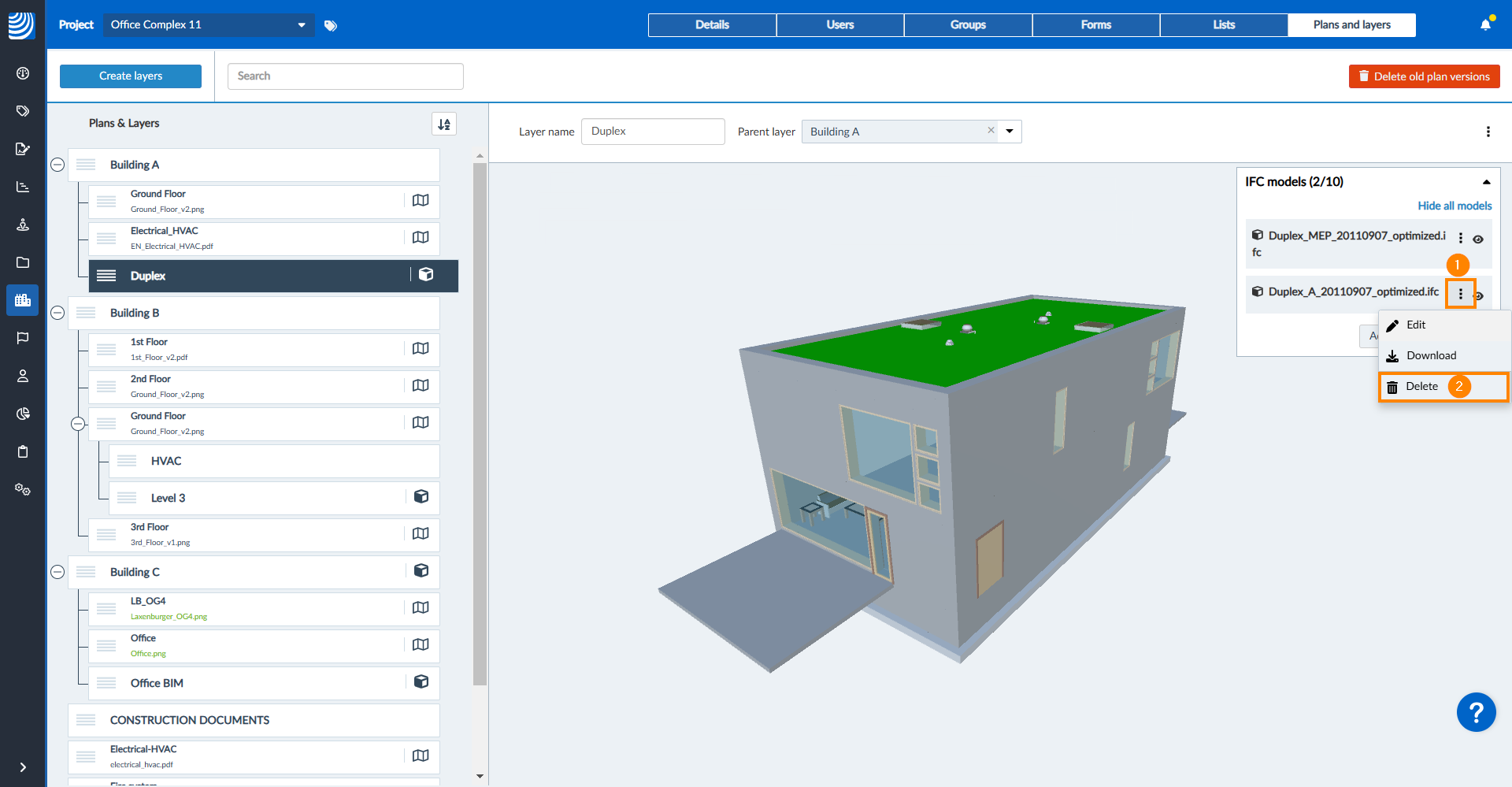

1. Ouvrez le menu More à côté du modèle IFC
2. Cliquez sur Supprimer


3. Cliquez sur Supprimer pour confirmer
