Travailler avec des plans de coupe et des boîtes de coupe

Vue d'ensemble

Le logiciel BIM Viewer prend en charge plusieurs plans de section et une boîte de section, ce qui vous permet de vous concentrer sur des zones spécifiques en coupant à travers le modèle 3D. Les sections permettent de positionner la caméra à l'extérieur et de voir toutes les informations pertinentes à l'intérieur du modèle.

Comment accéder au BIM Viewer

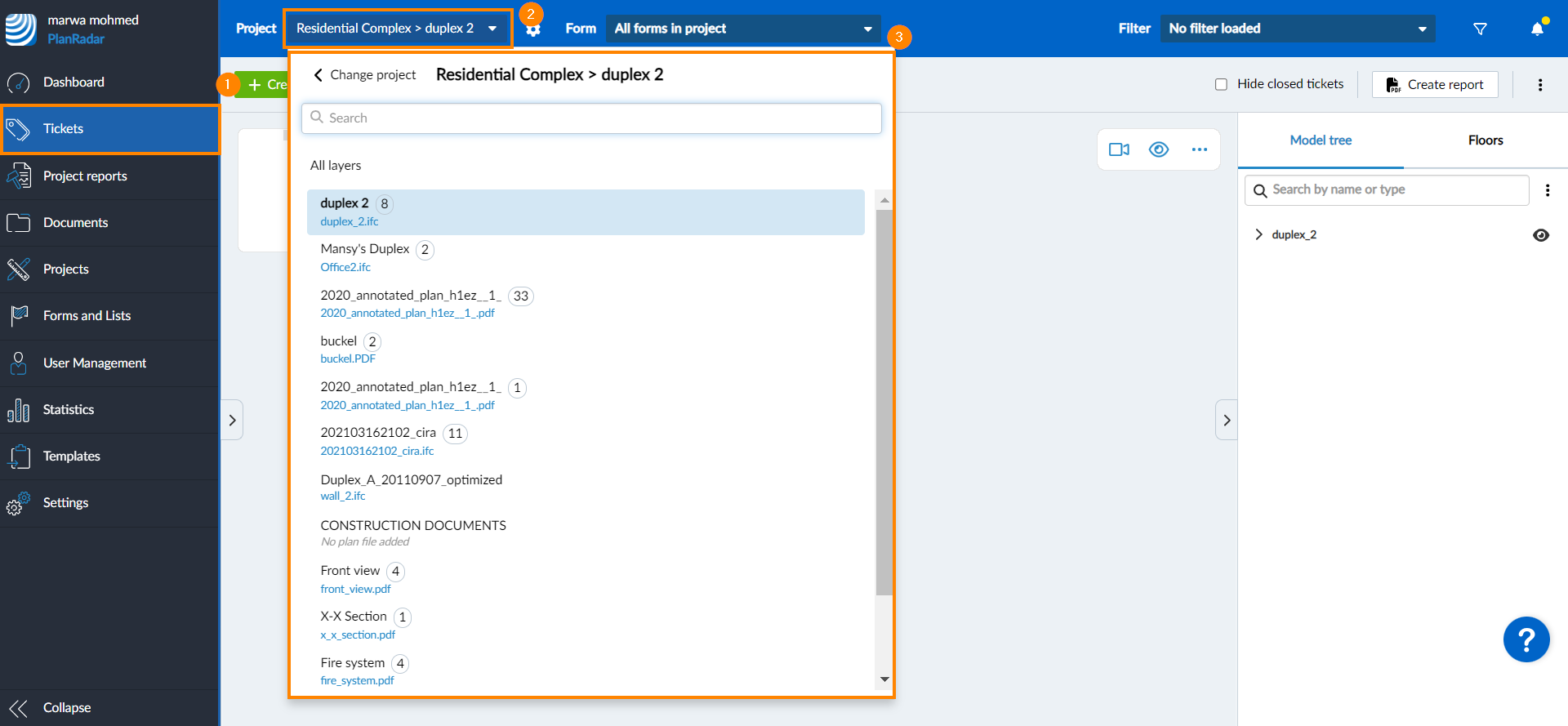

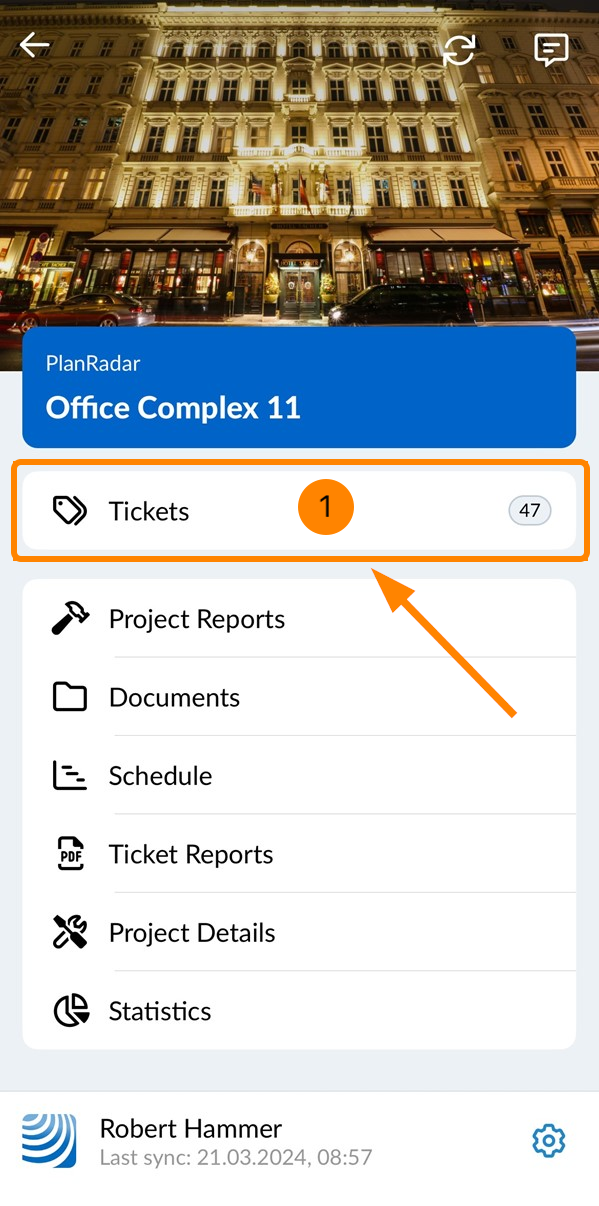

1. Cliquez sur Tickets
2. Ouvrez le menu déroulant du projet

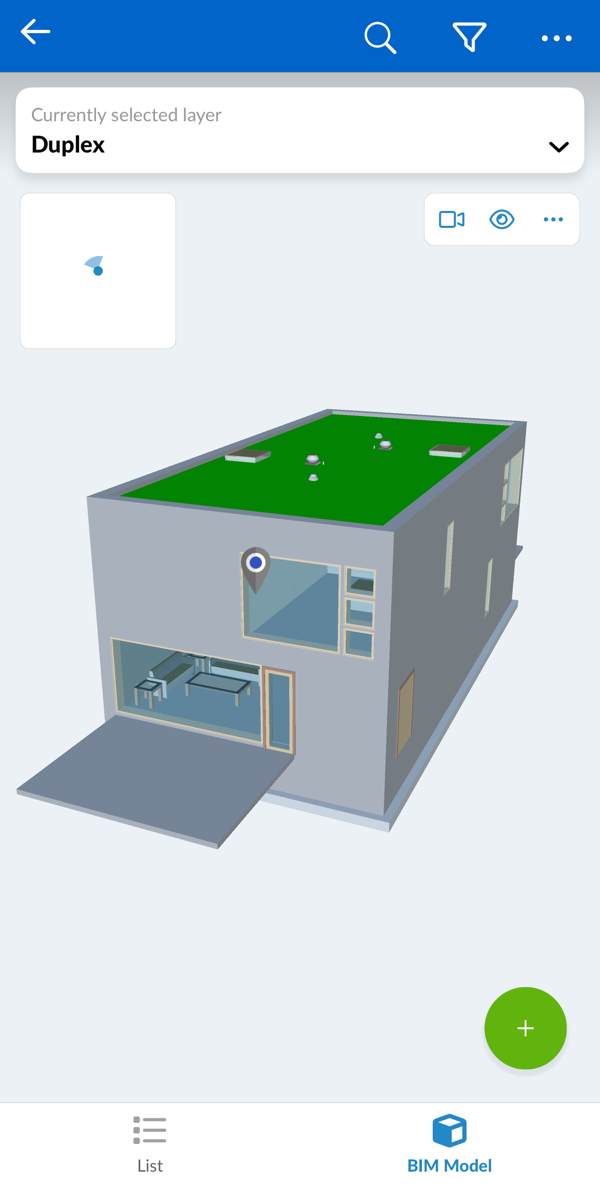

3. Sélectionnez le projet et la couche

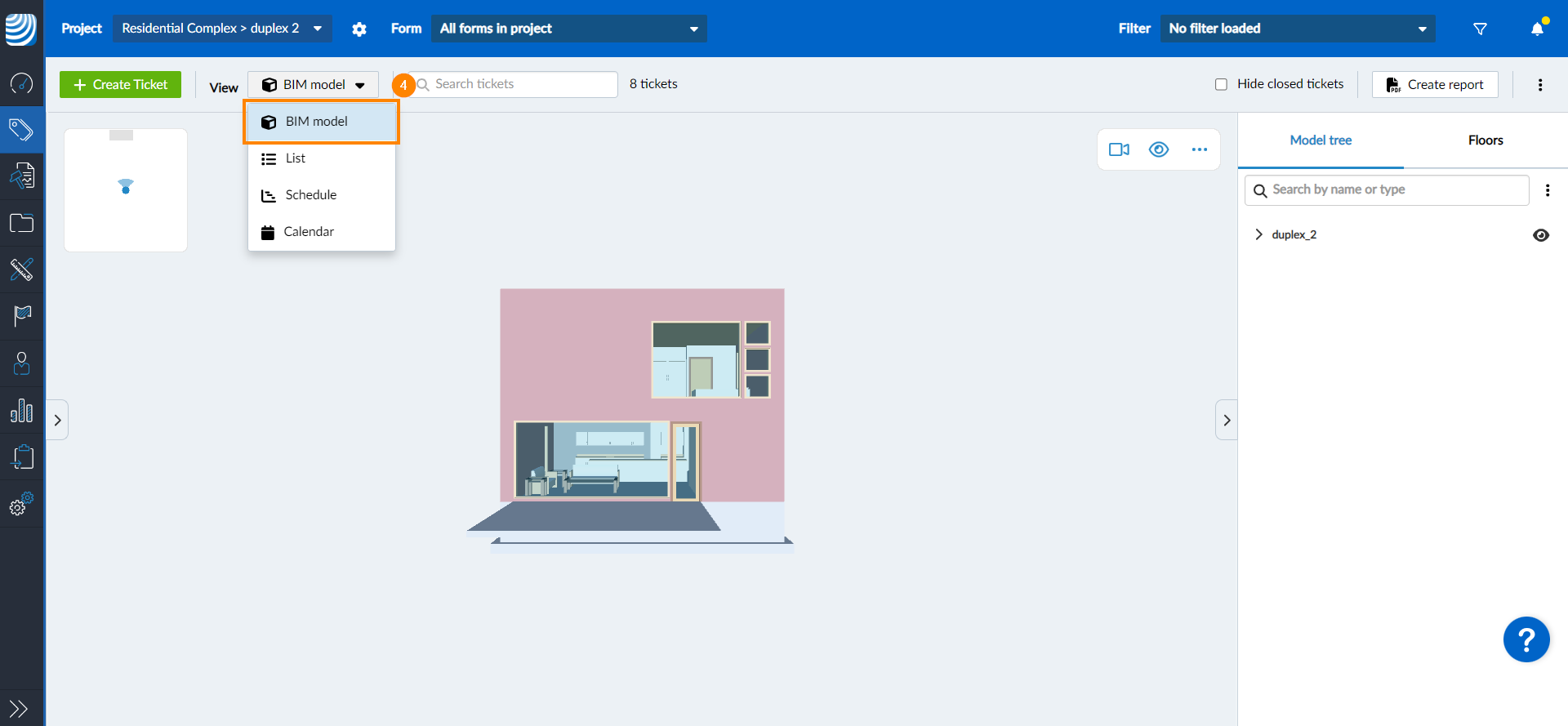

4. Cliquez sur BIM model dans le menu déroulant View


Plans de coupe

Utilisez les plans de coupe pour découper le modèle. Vous pouvez créer jusqu'à six plans de coupe.

Créer un plan de coupe

Pour créer un plan de coupe :

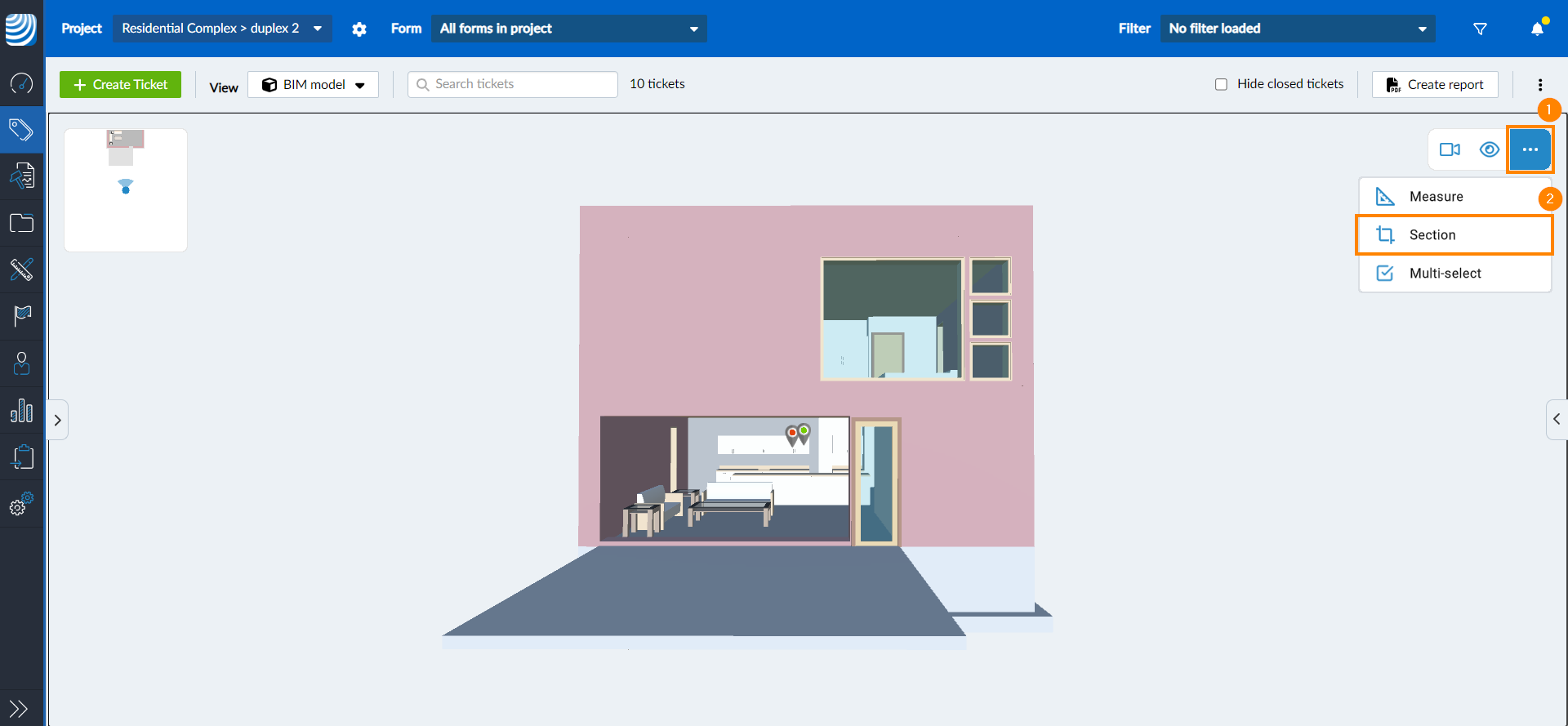

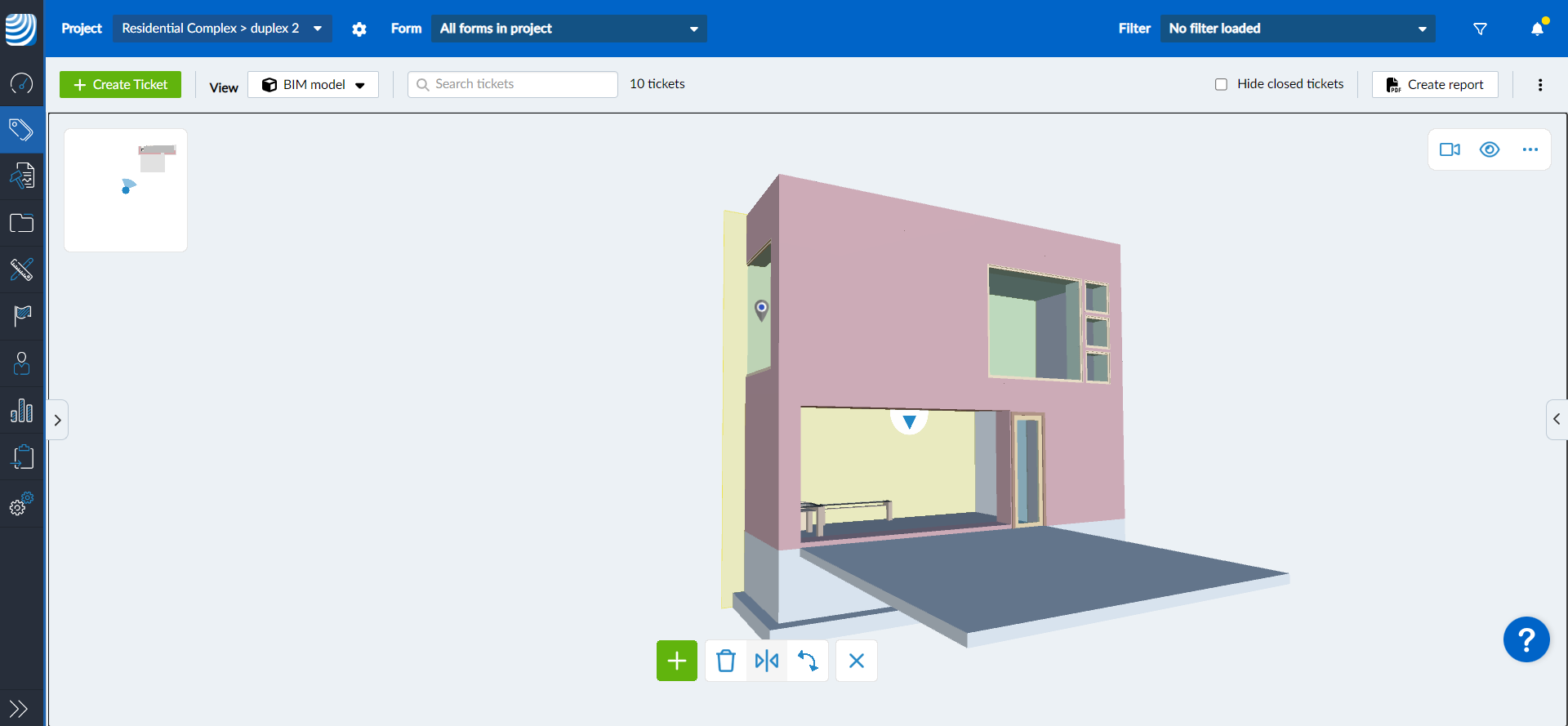

1. Cliquez sur le menu more
2. Cliquez sur Section

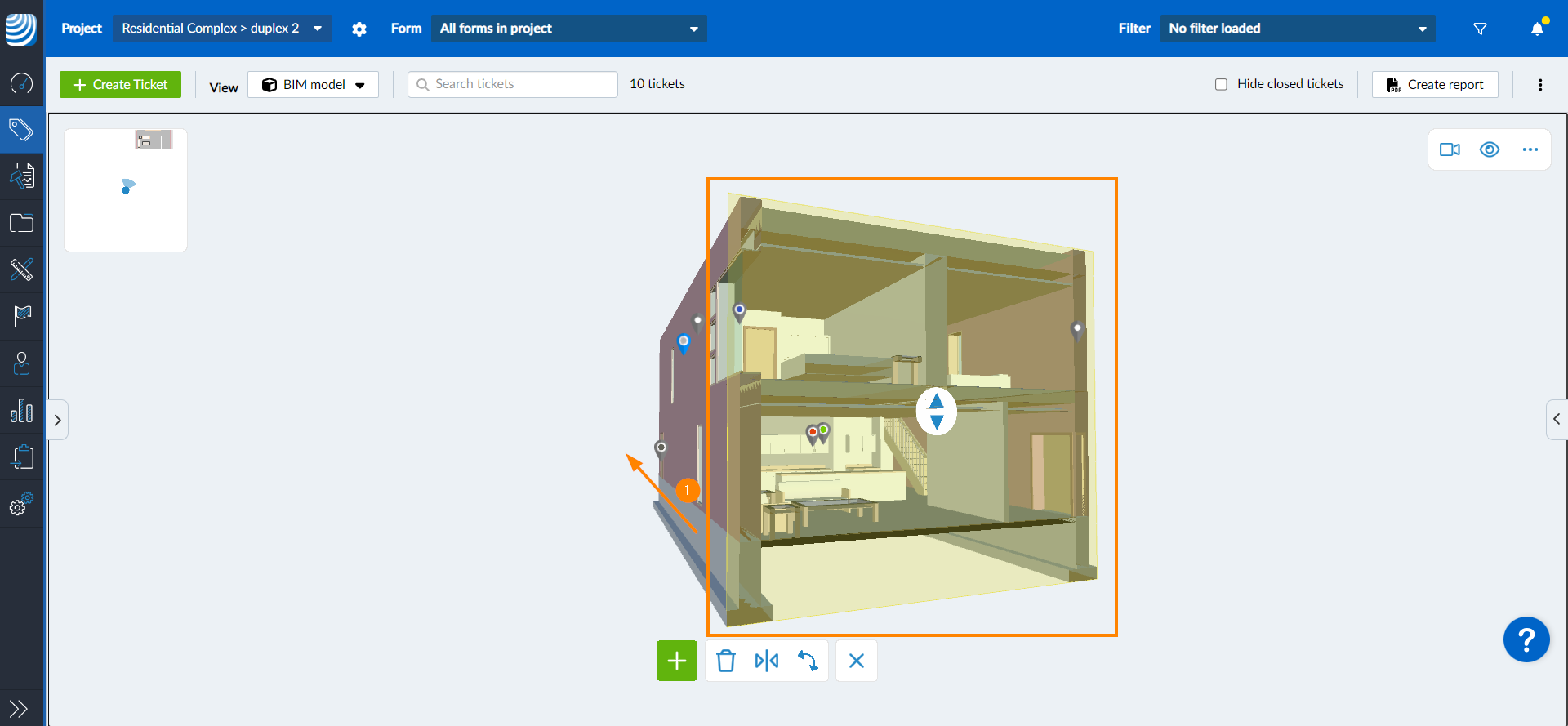

3. Sélectionnez une face d'un objet dans votre modèle BIM pour commencer à créer un plan de coupe parallèle à la face
4. Cliquez sur le plan de coupe et maintenez-le enfoncé tout en déplaçant votre souris pour ajuster sa position


Créer plusieurs plans de coupe

Pour créer des plans de coupe supplémentaires :

1. Cliquez sur le signe +

2. Créez un nouveau plan de coupe comme expliqué ci-dessus dans Créer un plan de coupe

Déplacer le plan de coupe

1. Cliquez sur le plan de coupe et maintenez-le enfoncé tout en déplaçant votre souris pour ajuster sa position


Rotation du plan de coupe

Les plans de coupe peuvent être tournés dans n'importe quelle direction. Pour faire pivoter un plan de coupe :

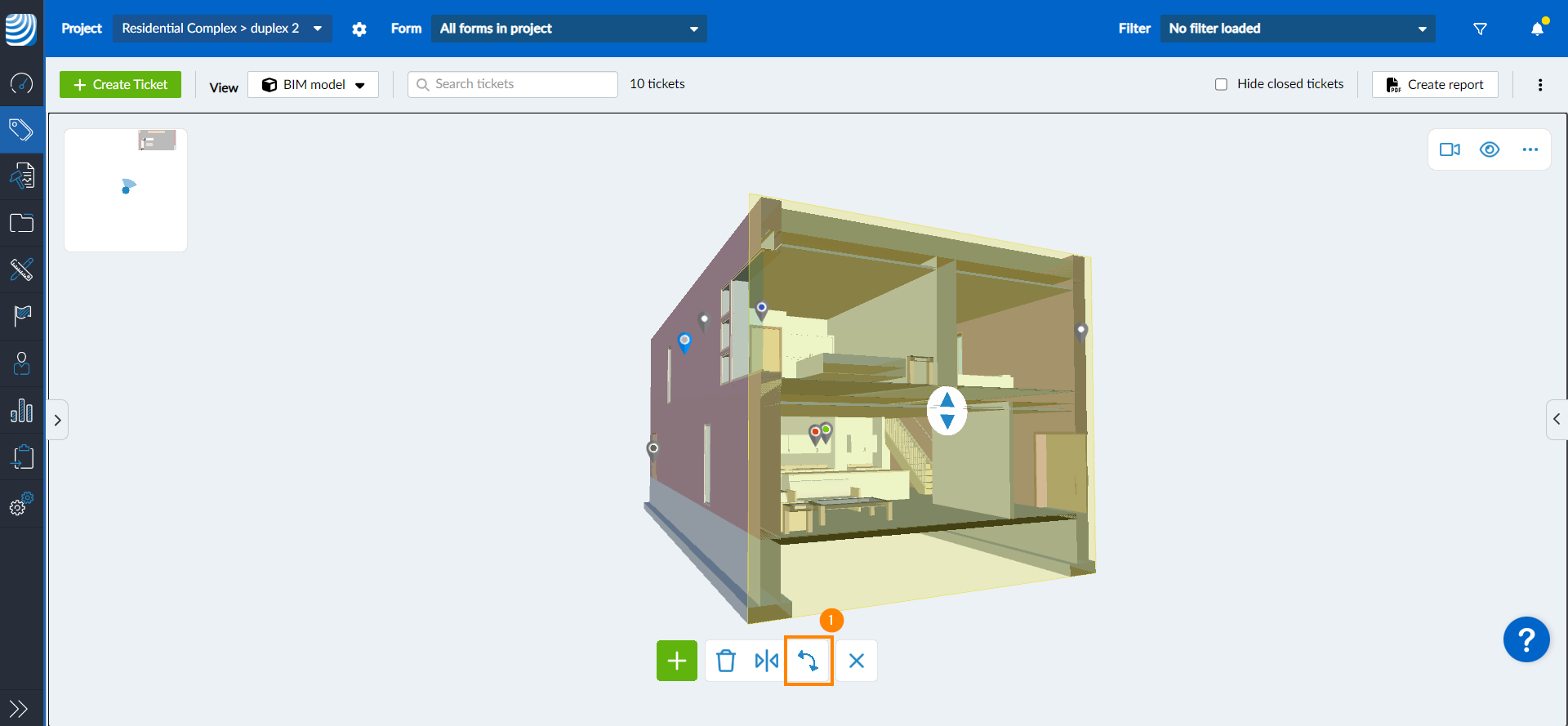

1. Cliquez sur l'icône rotative

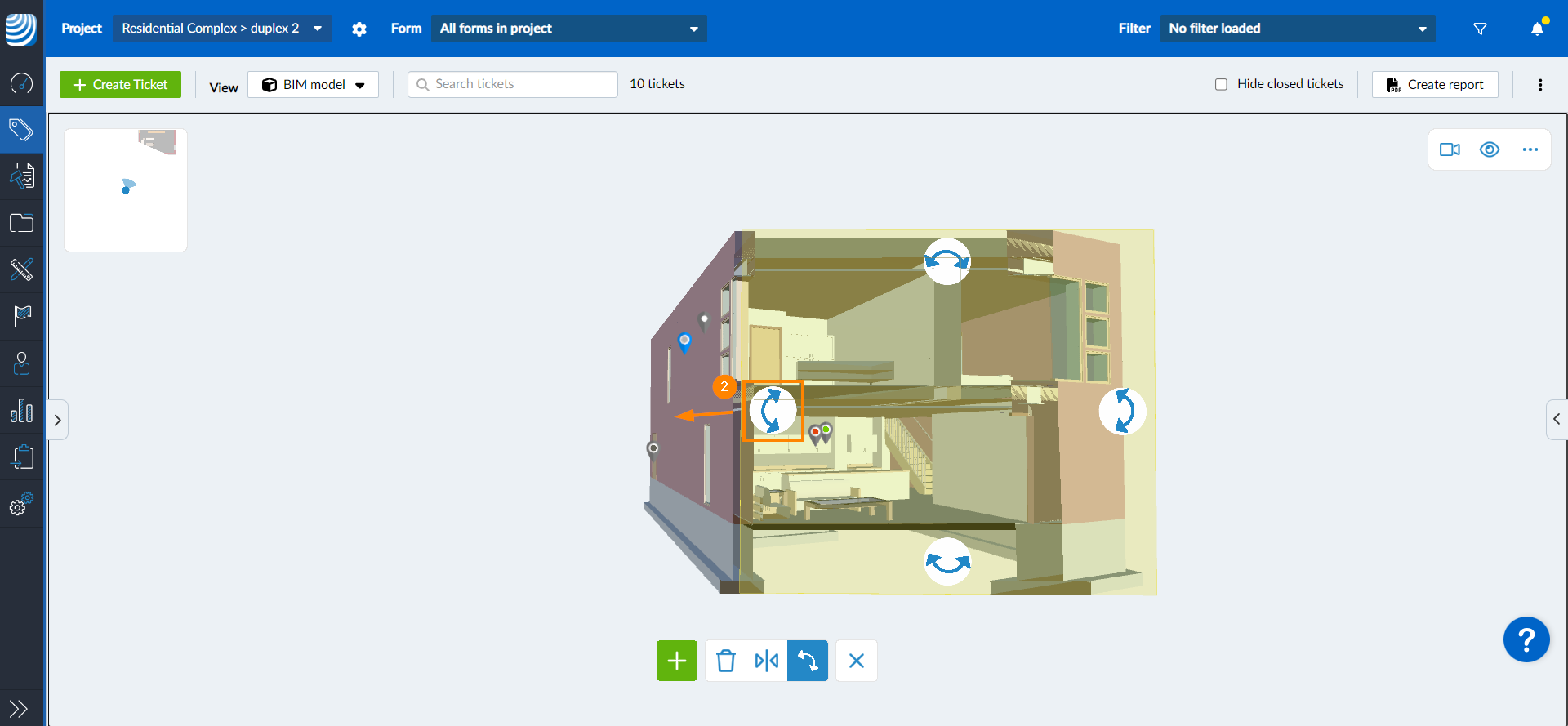

2. Déplacez l'icône rotative sur le modèle par glisser-déposer


Plan de coupe à bascule

Pour inverser le sens de coupe (c'est-à-dire le vecteur normal) de votre plan de coupe :

1. Cliquez sur l'icône Flip

2. La section de l'avion sera inversée


Supprimer les plans de section

Pour supprimer un seul plan de coupe :

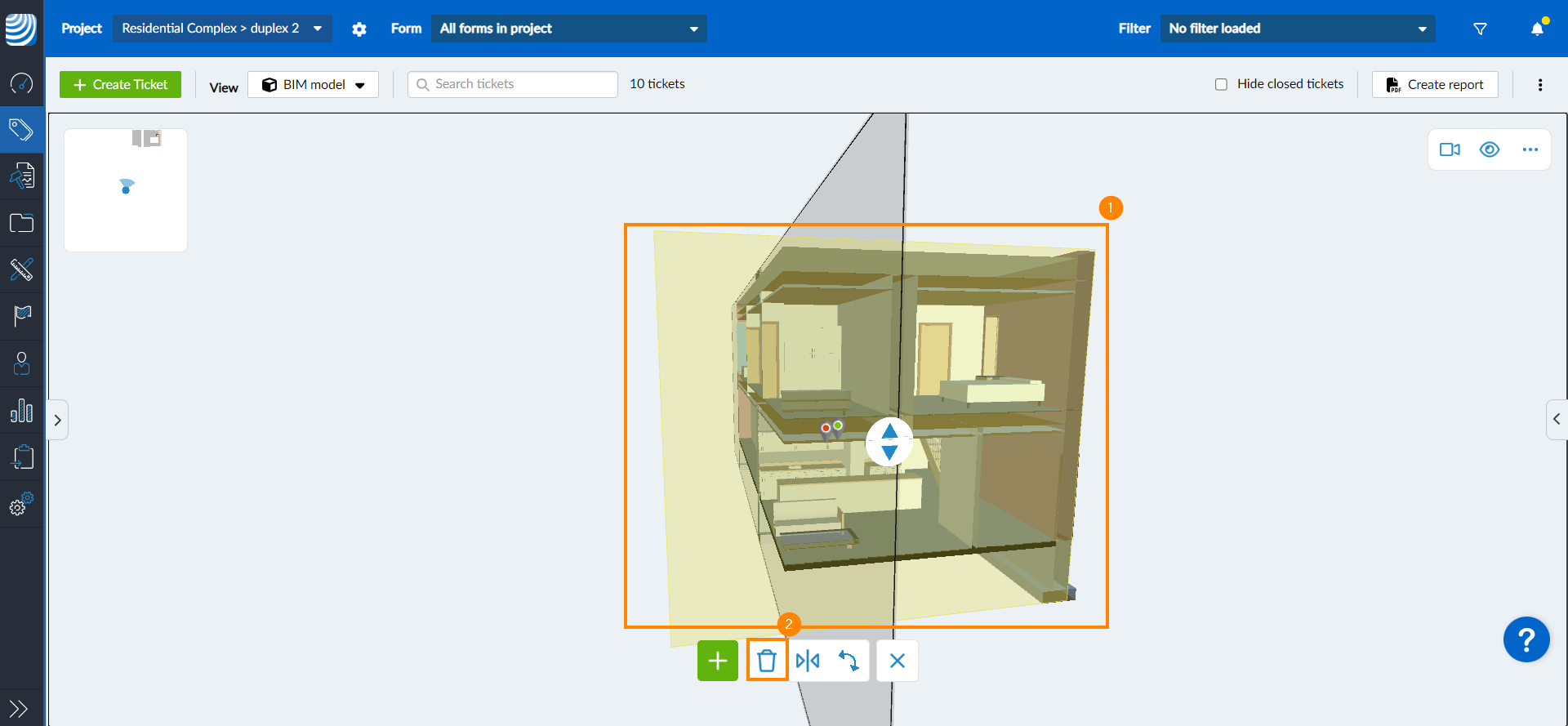

1. Cliquez sur le plan de section que vous souhaitez supprimer
2. Cliquez sur l'icône delete


Si aucun plan de coupe n'est sélectionné, l'icône de suppression indique le nombre de plans de coupe existants.

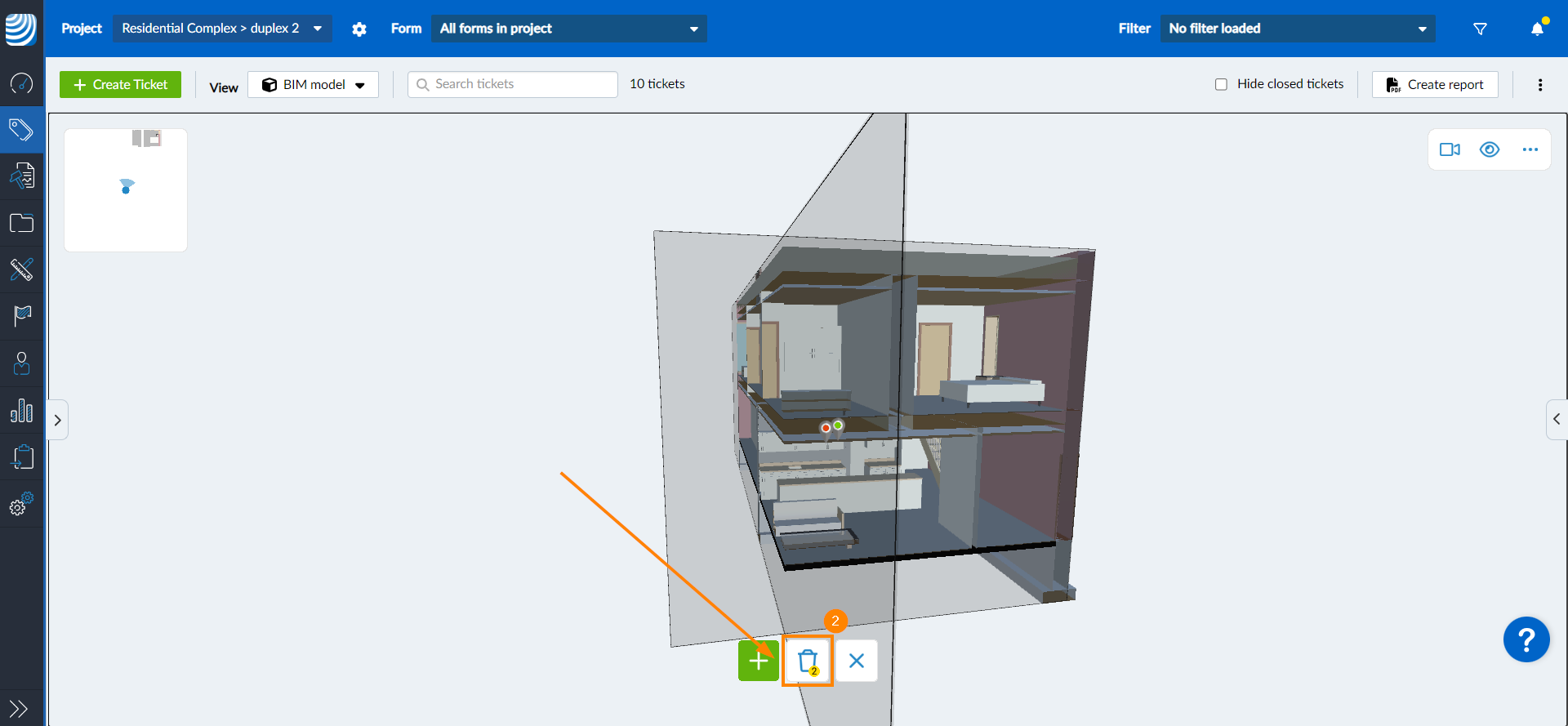

Pour supprimer tous les plans de section :

1. Assurez-vous qu'aucun plan de coupe n'est sélectionné
2. Cliquez sur l'icône delete


Boîte de section

Tout comme les plans de section, la boîte de section vous permet de découper le modèle en tranches. La boîte de section crée six plans de section autour de la boîte de délimitation d'un élément. Tout ce qui se trouve à l'intérieur de la boîte reste visible, tandis que tout ce qui se trouve à l'extérieur est caché.

Il n'est possible de créer qu'une seule boîte de section à la fois.

Vous pouvez également utiliser la fonction d'isolation comme décrit dans BIM Viewer > Isolate Elements.

Créer un cadre de section

Pour créer la boîte de section :

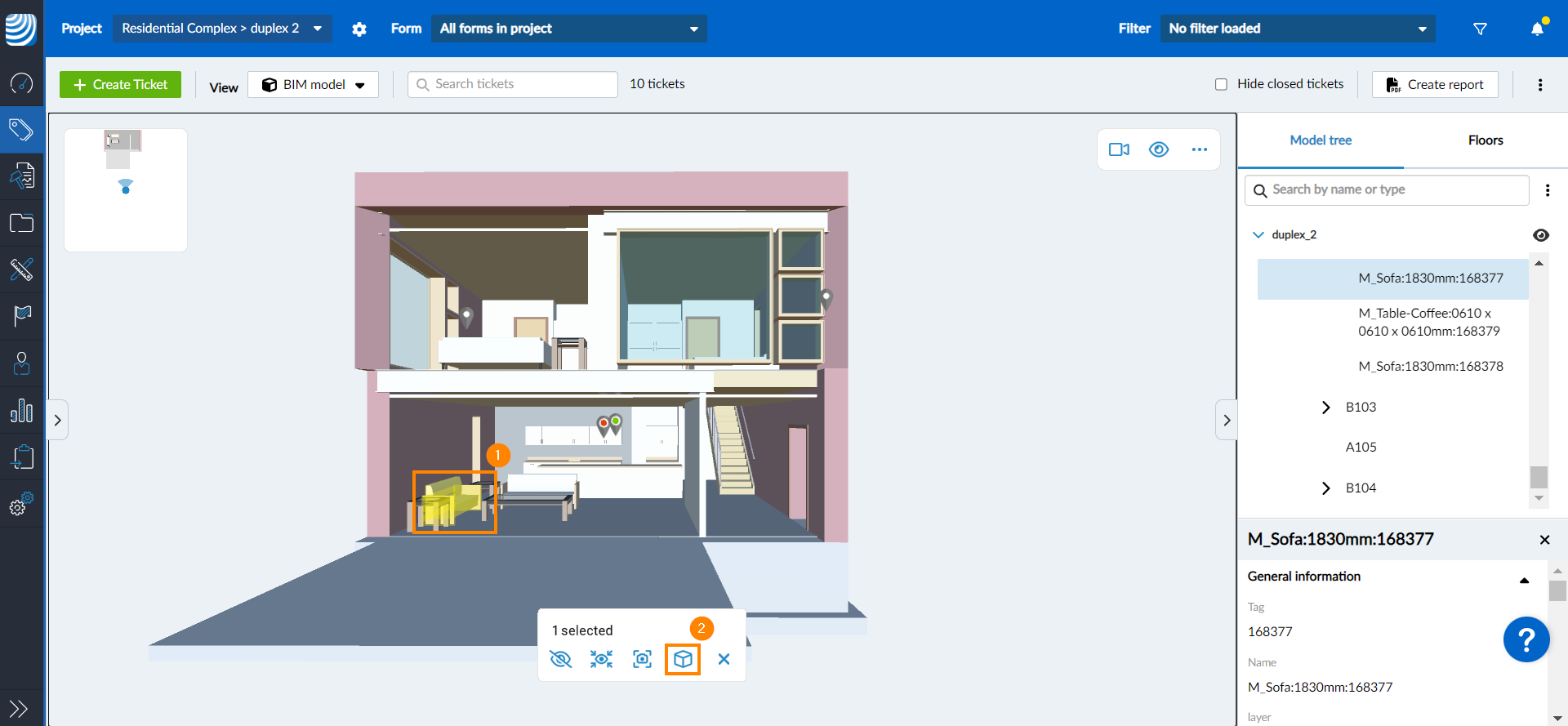

1. Sélectionnez le(s) élément(s) que vous souhaitez isoler dans la boîte de section
2. Cliquez sur l'icône de la boîte

3. Le(s) élément(s) sélectionné(s) sera(ont) isolé(s) dans une boîte


Redimensionner un cadre de section

Vous pouvez ajuster la taille de la boîte de section en déplaçant chaque face individuellement. Pour ce faire, procédez comme suit

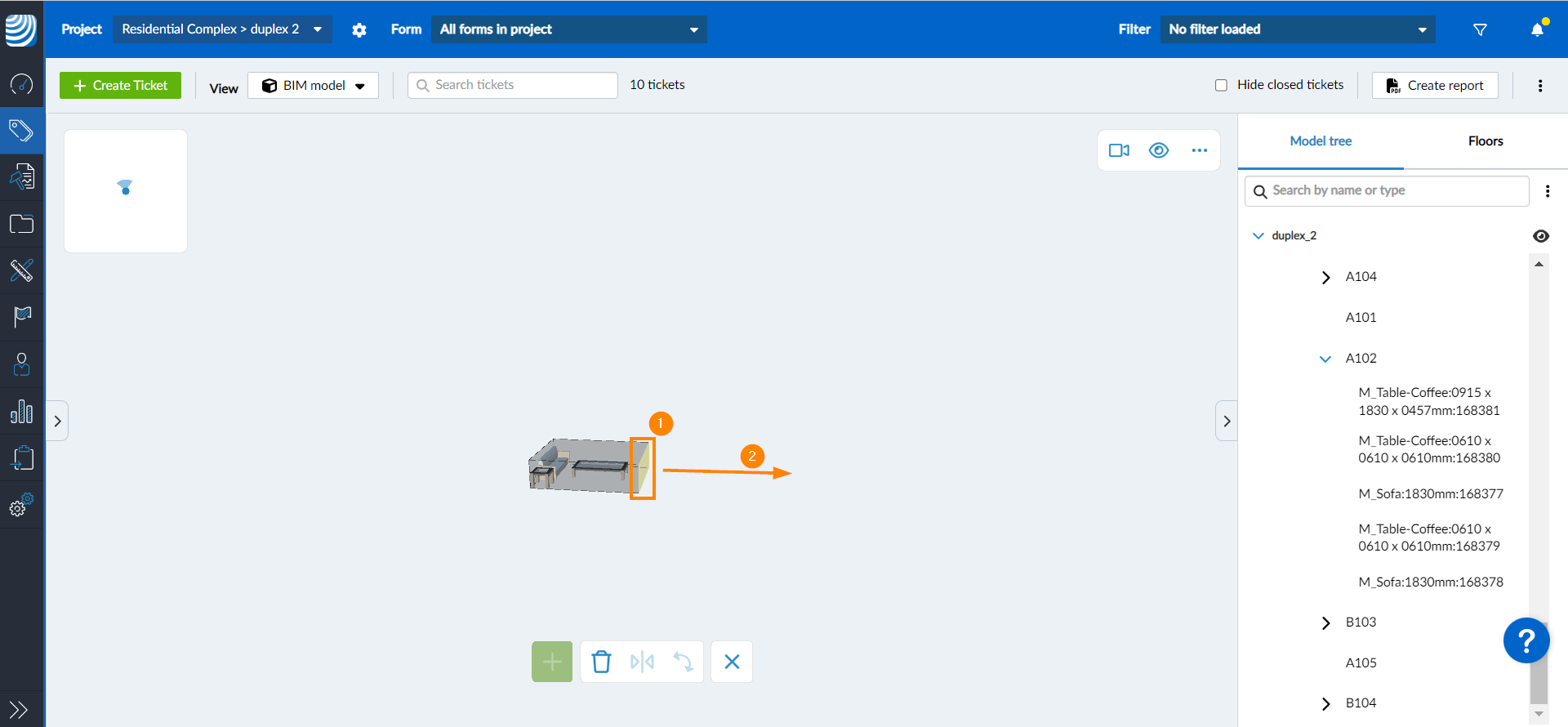

1. Cliquez sur la face de la boîte dans la direction que vous souhaitez ajuster
2. Faites glisser la face pour agrandir ou réduire la boîte de section


Vous pouvez également retirer une face de la boîte de section pour élargir la vue et révéler le reste du modèle de ce côté. Pour ce faire, procédez comme suit

1. Cliquez sur la face de la boîte dans la direction que vous souhaitez développer
2. Cliquez sur l'icône delete

3. Le reste du modèle sera dévoilé de ce côté


Vous pouvez supprimer plus d'une face en suivant les mêmes étapes.

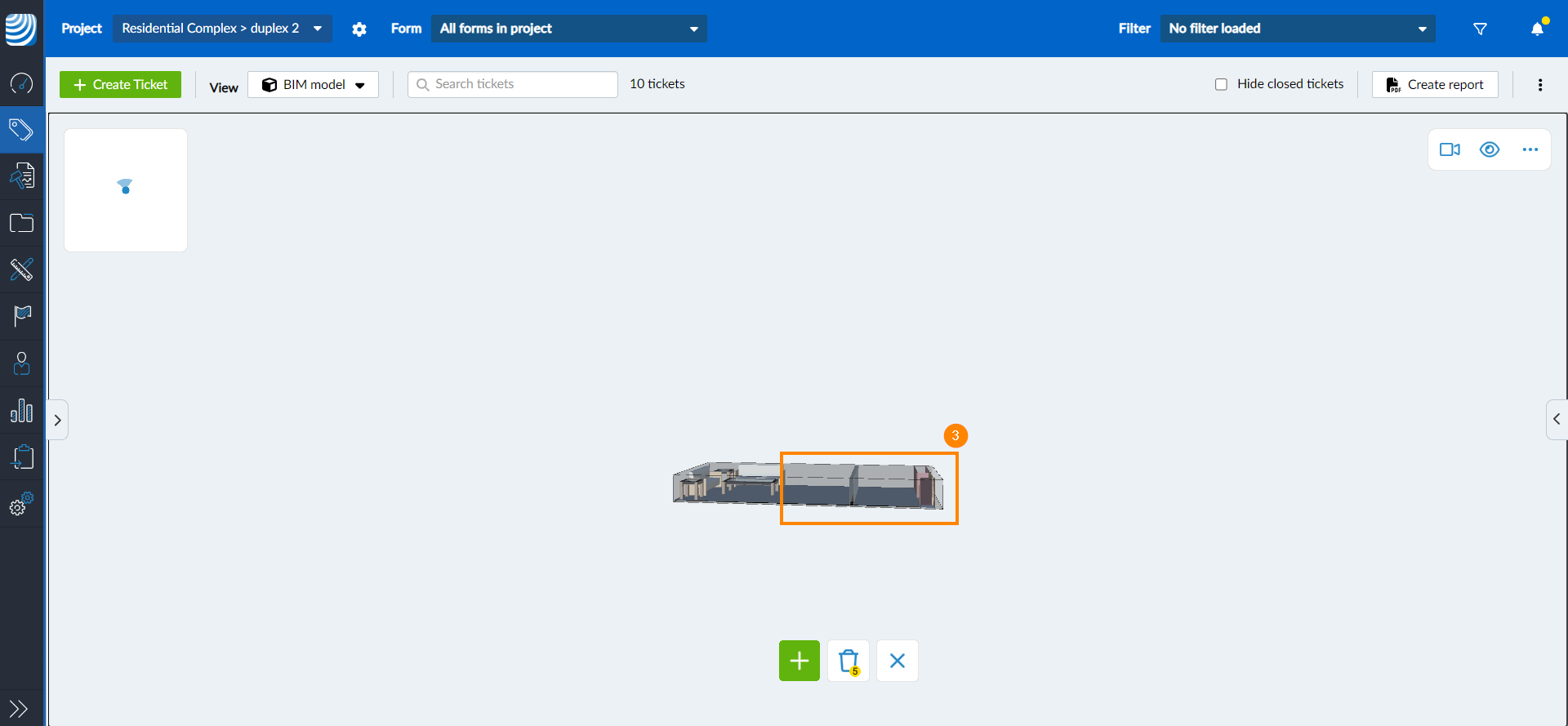

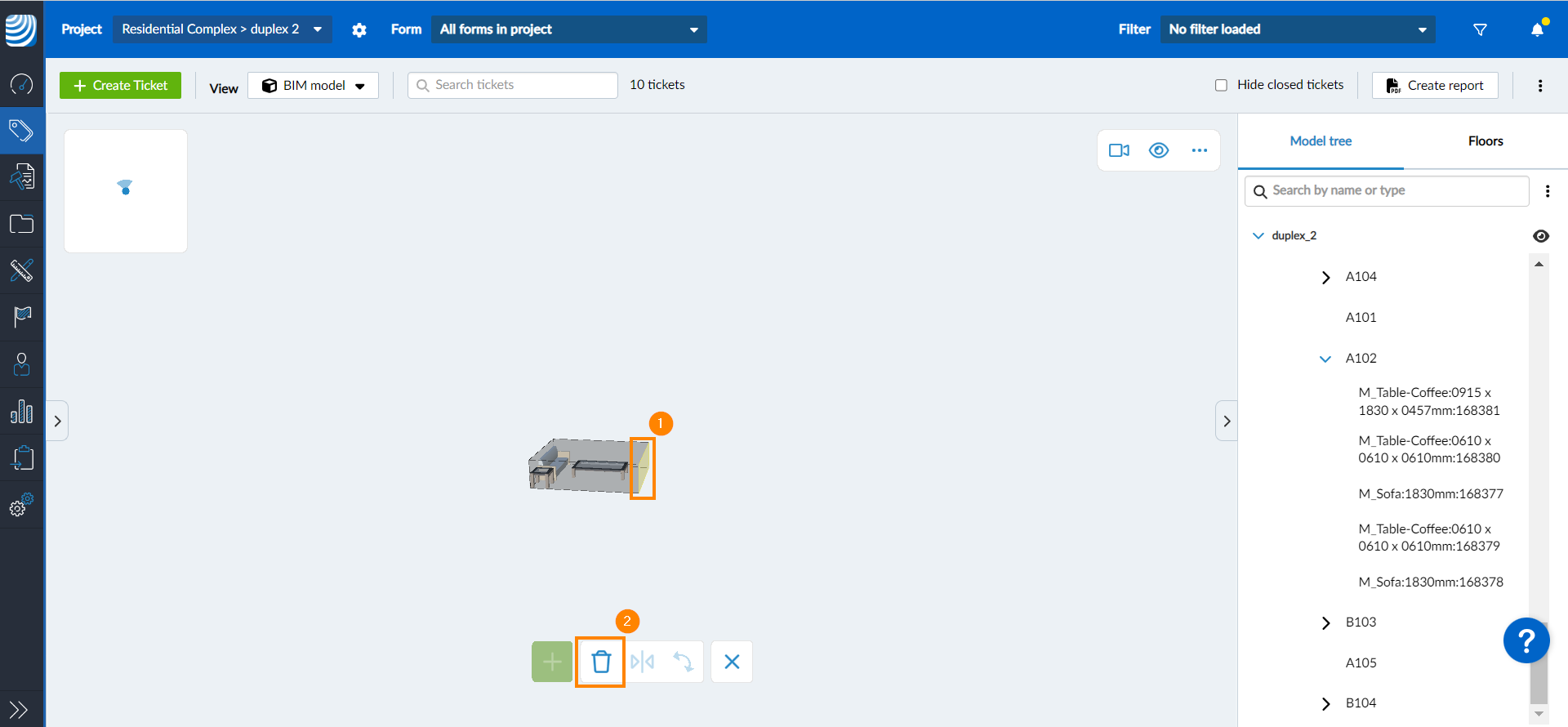

Boîte de suppression de section

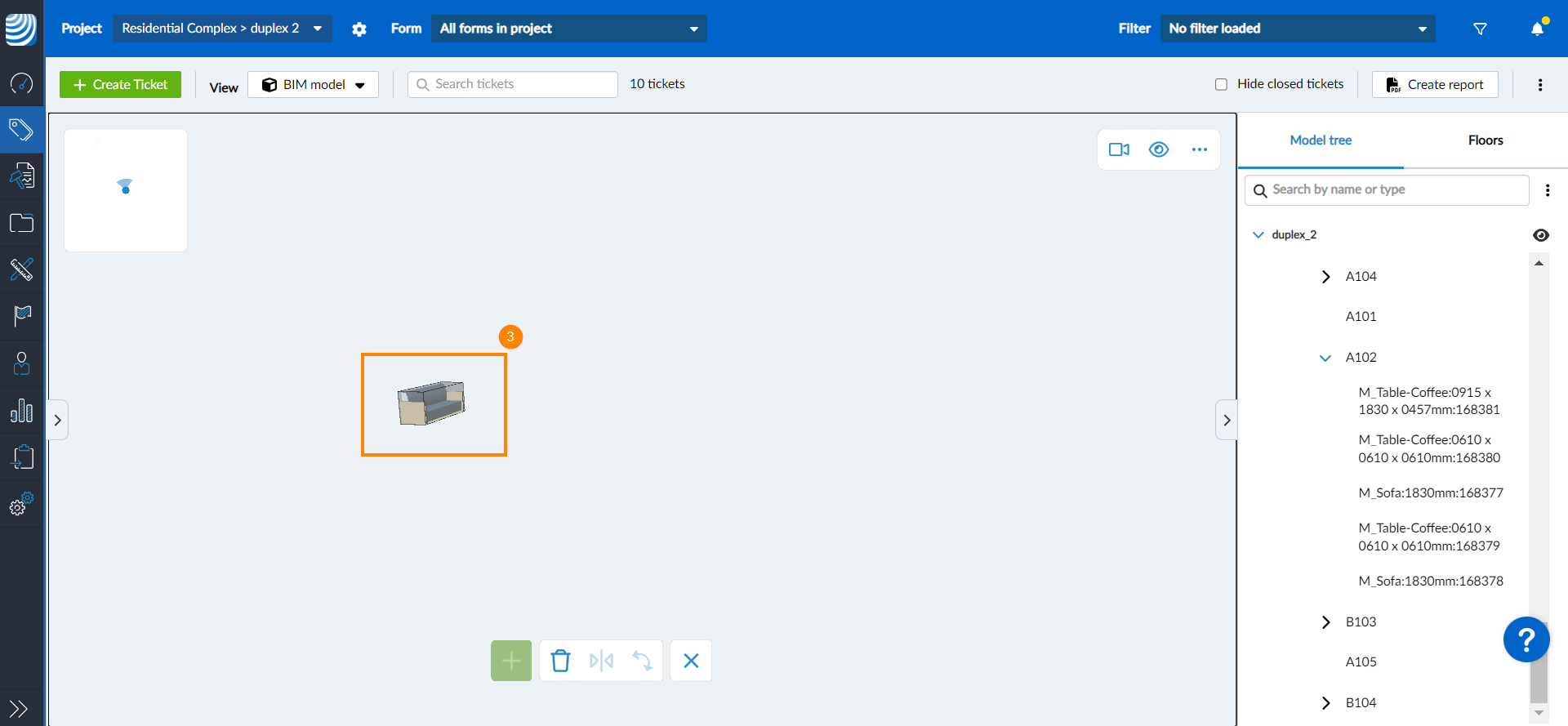

Pour supprimer la boîte de section et afficher à nouveau le modèle dans son intégralité :

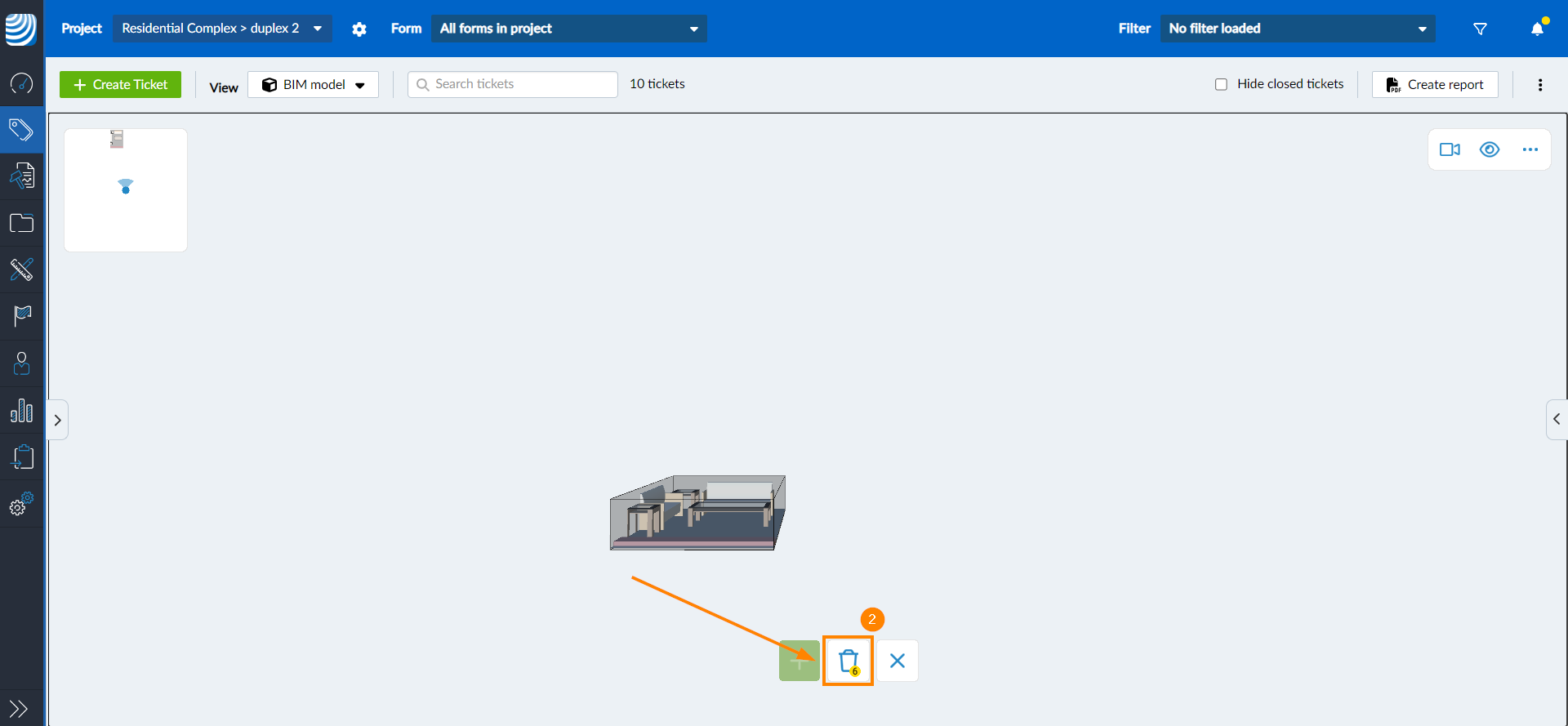

1. Assurez-vous que vous ne sélectionnez aucune des faces de la boîte de section
2. Cliquez sur l'icône delete


Afficher/masquer les plans de coupe et la boîte de coupe

Pour masquer le(s) plan(s) de section ou la boîte de section pendant que le modèle est encore en cours de découpe :

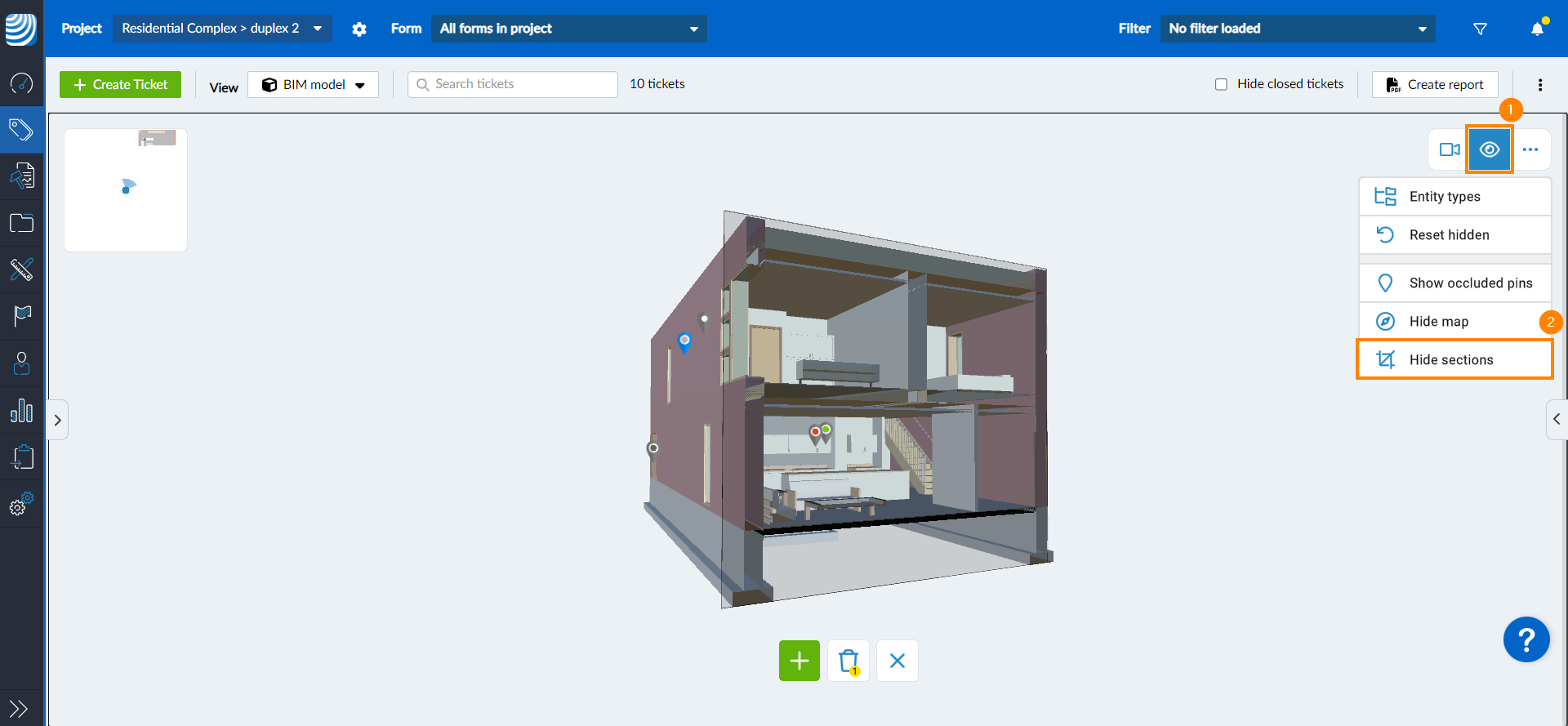

1. Cliquez sur l'icône eye
2. Cliquez sur Masquer les sections


Le masquage des plans de section et de la boîte de section vous permet de sélectionner les éléments situés derrière eux. Dans le cas contraire, un clic sur l'élément sélectionnera le plan de coupe à la place.

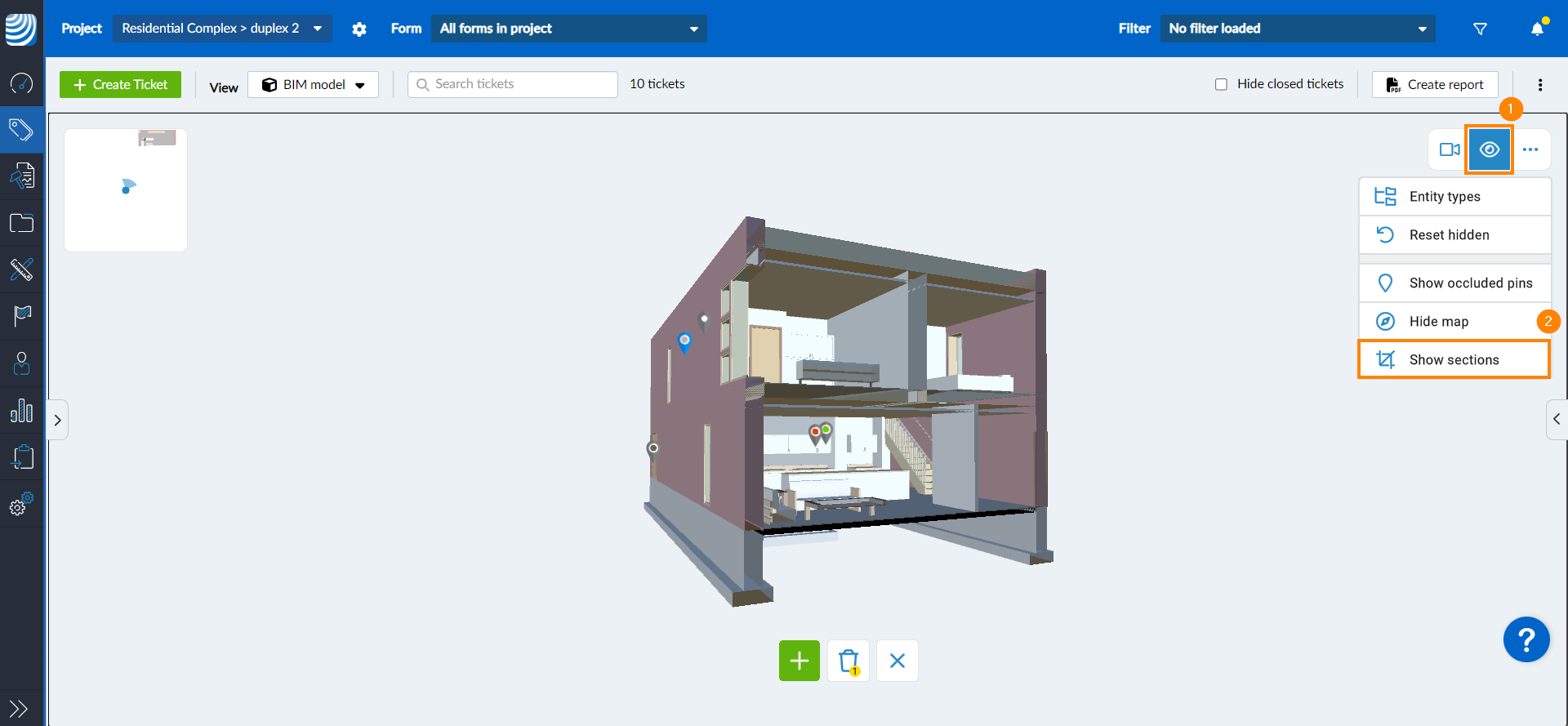

Pour montrer à nouveau le(s) plan(s) de coupe :

1. Cliquez sur l'icône eye
2. Cliquez sur Afficher les sections
