Učitajte i upravljajte BIM modelima u web aplikaciji

Pregled

BIM modelima upravlja se u slojevima slično planovima. Slojevi su slični mapama koje vam pomažu organizirati svoje BIM modele, planove i karte. Svaki BIM model mora biti dodijeljen sloju. Pročitajte više u Slojevima.

Učitane BIM modele možete zamijeniti novijim verzijama, ali nema upravljanja verzijama kao kod planova.

PlanRadar podržava rad s udruženim BIM modelima: možete vidjeti do deset modela specifičnih za disciplinu kao jedan, kohezivni model.

Pročitajte više o BIM podršci u PlanRadaru i o BIM pregledniku.

Kako pristupiti planovima i slojevima

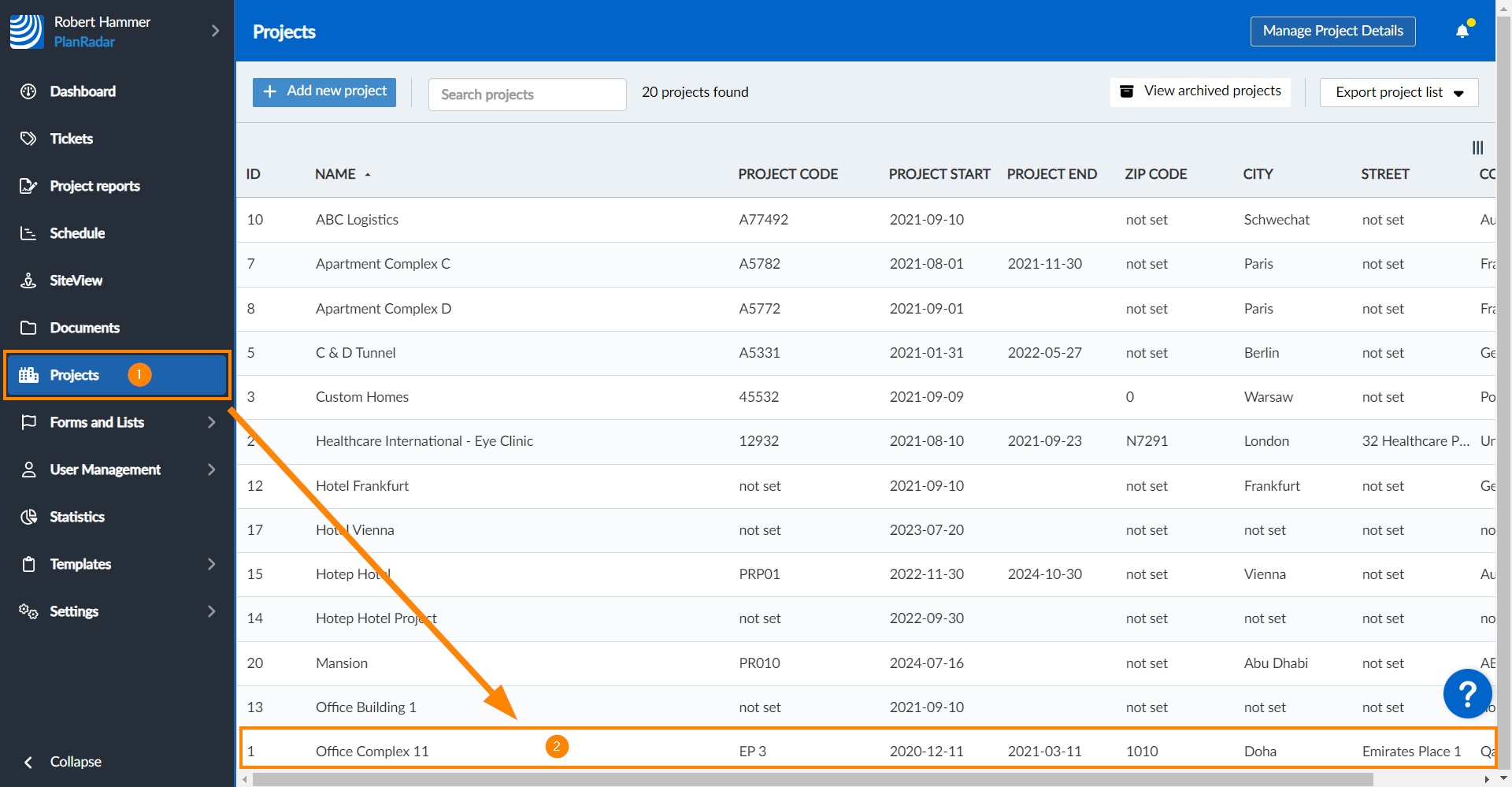

1. Kliknite Projekti
2. Kliknite na projekt da biste ga otvorili

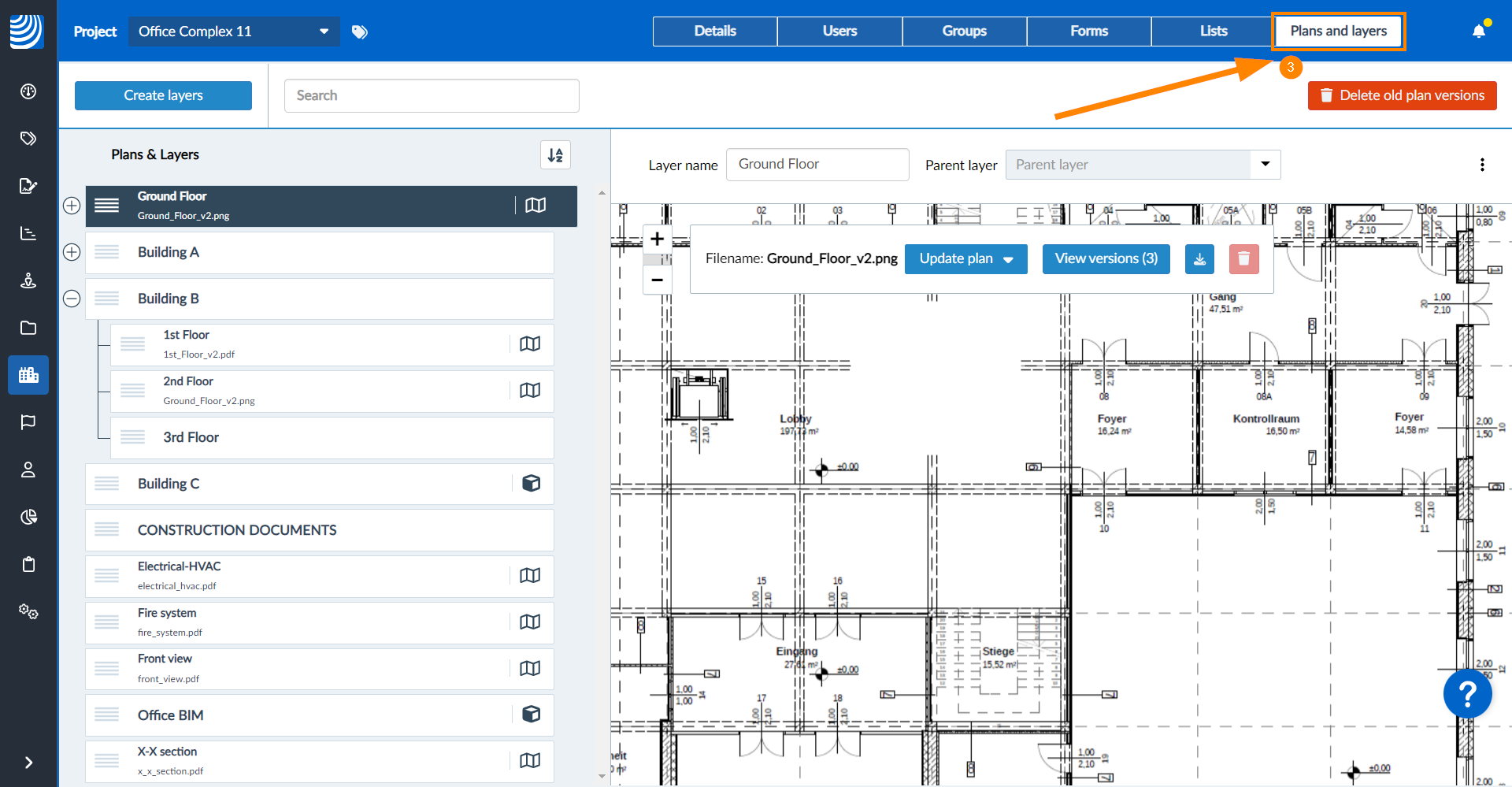

3. Kliknite Planovi i slojevi


Pripremite BIM modele za učitavanje

Smjernice za izvoz IFC datoteka

Preporučujemo korištenje IFC4 za najbolje rezultate, ali IFC2x3 je minimalni zahtjev.

Također preporučujemo da slijedite ove opće smjernice prilikom izvoza IFC datoteka iz BIM autorskog alata:

Priprema i čišćenje

Prije izvoza očistite model kako biste bili sigurni da nema nepotrebnih detalja ili elemenata koji bi mogli povećati veličinu datoteke. To uključuje uklanjanje ili pojednostavljenje složenih geometrija, brisanje neiskorištenih elemenata, slojeva ili materijala i konsolidaciju sličnih objekata.

Optimizacija elemenata

Optimizirajte elemente u svom modelu za performanse. To znači korištenje čvrstih geometrija, pojednostavljenih prikaza za složene objekte, smanjenje razine detalja gdje je visoka preciznost nepotrebna i osiguravanje da su elementi modela pravilno klasificirani i strukturirani.

Upravljanje veličinom datoteke

Velike veličine datoteka mogu značajno utjecati na performanse drugih alata. Komprimirajte teksture i koristite reference umjesto ugrađivanja podataka gdje je to moguće. Razmislite o dijeljenju velikih modela u manje datoteke kojima se može upravljati ako to softver dopušta.

Upravljanje nekretninama

Osigurajte da su sva potrebna svojstva i metapodaci ispravno dodijeljeni elementima. To uključuje informacije poput svojstava materijala, klasifikacije elemenata i korisnički definiranih svojstava. Međutim, izbjegavajte preopterećenje elemenata s prekomjernim metapodacima.

Korištenje standardiziranih elemenata i predložaka

Držite se industrijski standardiziranih elemenata i predložaka kako biste osigurali kompatibilnost s različitim softverom. Prilagođeni ili vlasnički elementi možda se neće dobro prevesti u drugim alatima.

Postavke izvoza

U alatu za izradu koristite ispravne IFC postavke izvoza. Odaberite odgovarajuću IFC verziju i shemu koja je usklađena sa zahtjevima ciljnog softvera. Odaberite postavke koje favoriziraju izvedbu, poput isključivanja nepotrebnih vrsta podataka.

Osiguranje i provjera kvalitete

Nakon izvoza provjerite valjanost IFC datoteke pomoću specijaliziranih alata za provjeru pogrešaka, sukladnosti sa standardima i ukupnog integriteta podataka. Ovaj je korak ključan za prepoznavanje i rješavanje problema koji bi mogli utjecati na izvedbu drugih alata.

Suradnja i komunikacija

Ako je IFC datoteka dio projekta suradnje, komunicirajte s drugim dionicima kako biste razumjeli njihove zahtjeve i očekivanja. To pomaže u prilagođavanju procesa izvoza kako bi se zadovoljile specifične potrebe svih uključenih strana.

Dokumentacija

Dokumentirajte svoj proces izvoza i postavke za buduće potrebe i za korištenje od strane drugih članova tima. To osigurava dosljednost i učinkovitost u kasnijim izvozima.

Slijedeći ove korake, možete optimizirati performanse svojih IFC datoteka u drugim alatima, osiguravajući učinkovitu interoperabilnost i suradnju u BIM projektima.

Konzistentna koordinatna baza

Prilikom uvoza više IFC datoteka u isti sloj, ključno je osigurati da sve datoteke koriste istu koordinatnu bazu.

IFC datoteke s neusklađenim koordinatnim bazama mogu rezultirati neusklađenim ili pogrešno postavljenim elementima modela, čineći vizualizaciju i koordinaciju izazovima. Kako biste zajamčili točan prikaz i prekrivanje svojih modela, uvijek uspostavite zajednički koordinatni sustav prije izvoza iz svog softvera za dizajn.

Ovo osigurava da se svi elementi, kada se federalni IFC modeli gledaju u BIM pregledniku, poravnaju i prikazuju kako je predviđeno, pružajući besprijekoran i točan doživljaj.

Prenesite BIM modele u sloj

Imajte na umu da se modeli mogu prenijeti samo putem web aplikacije.

Prenesite jedan BIM model

Sve dok vam je potreban samo jedan BIM model po sloju, to funkcionira potpuno isto kao Prijenos planova u slojeve.

Prenesite više BIM modela

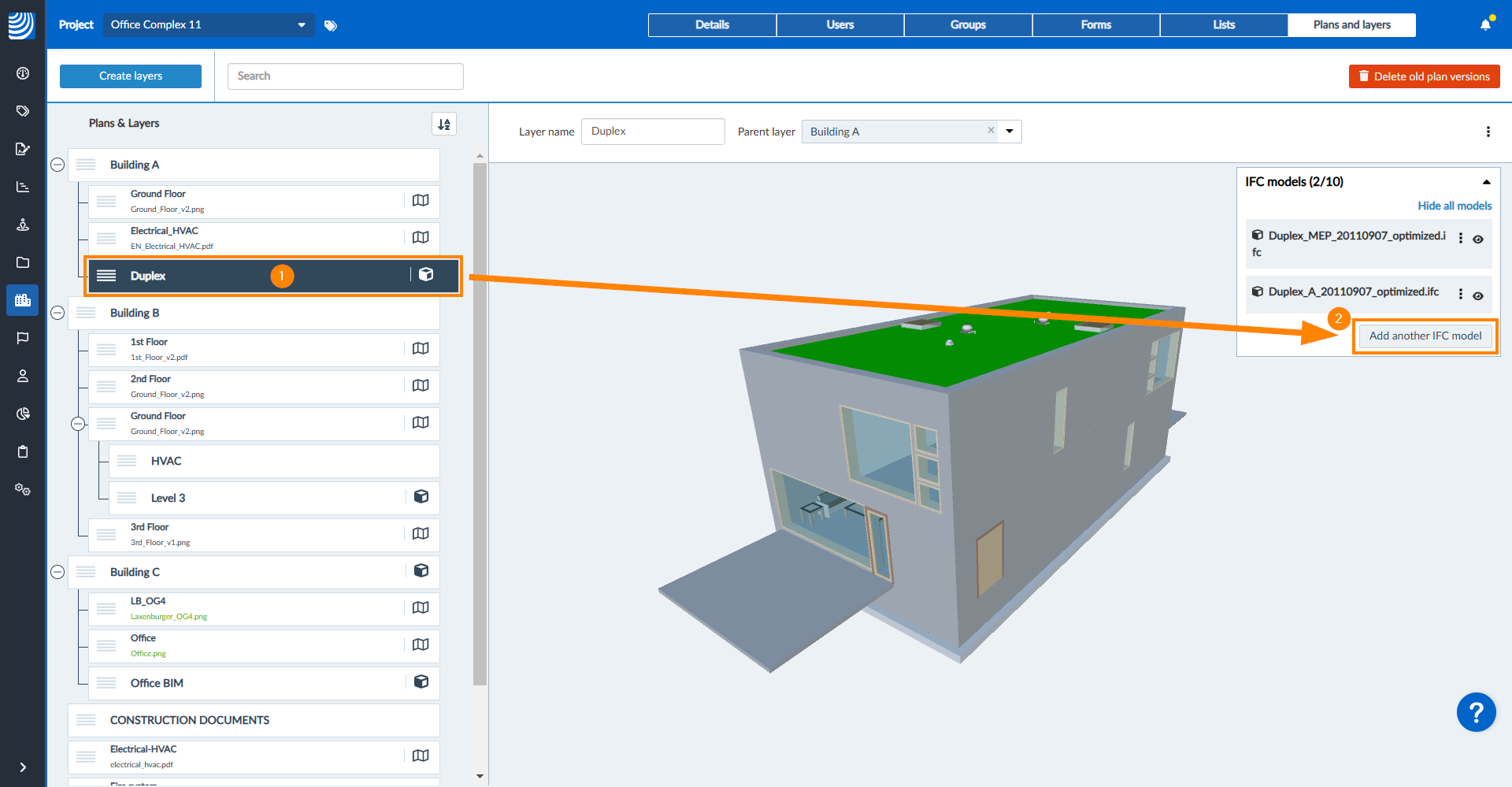

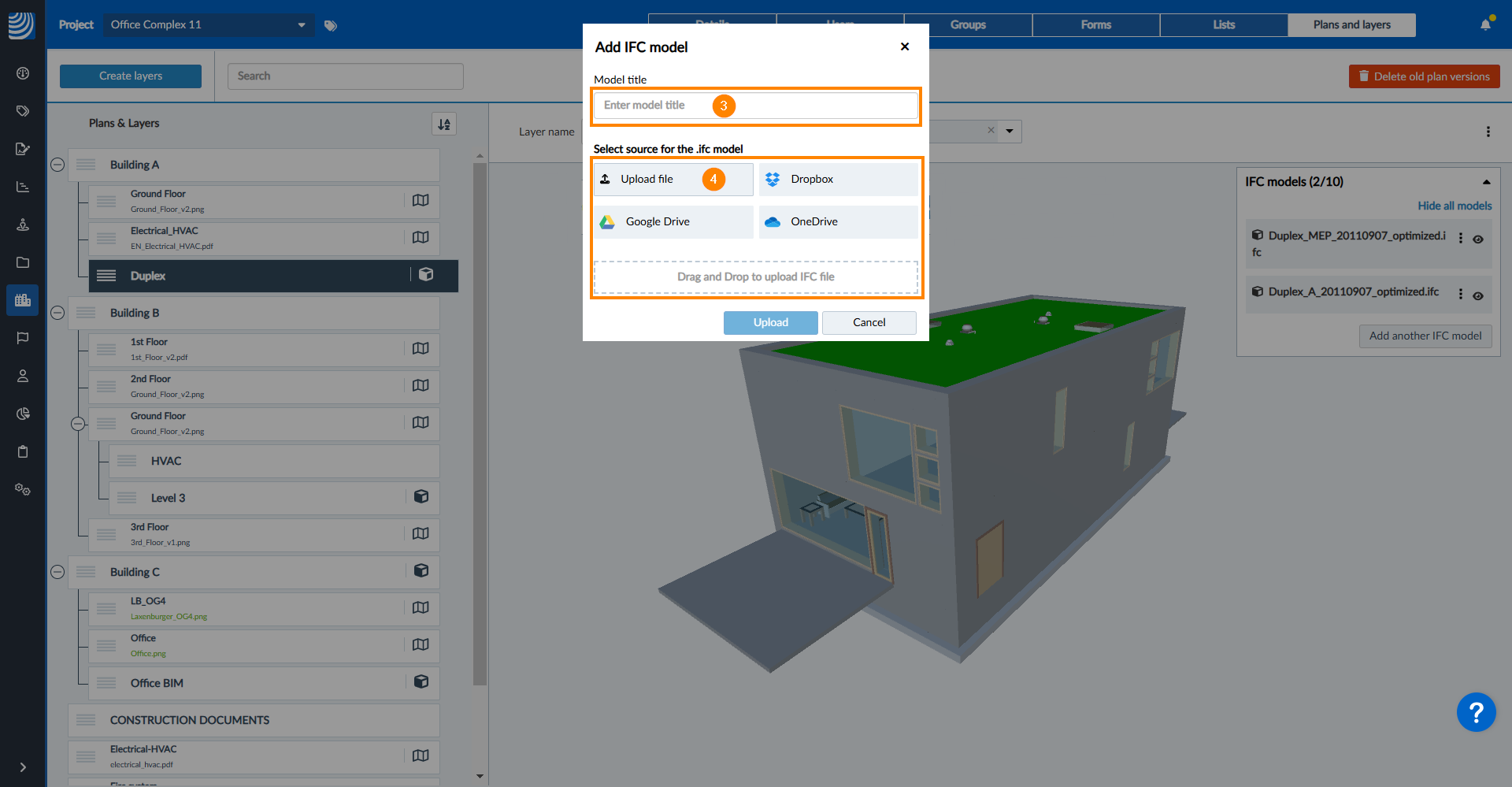

Za dodavanje drugog BIM modela u sloj koji već sadrži barem jedan BIM model:

1. Odaberite sloj
2. Kliknite Dodaj još jedan IFC model

3. Unesite naziv modela
4. Kliknite Učitaj datoteku i odaberite IFC datoteku.
   ILI odaberite IFC datoteku u jednoj od usluga pohrane u oblaku.
   ILI upotrijebite povlačenje i ispuštanje na učitati IFC datoteka.

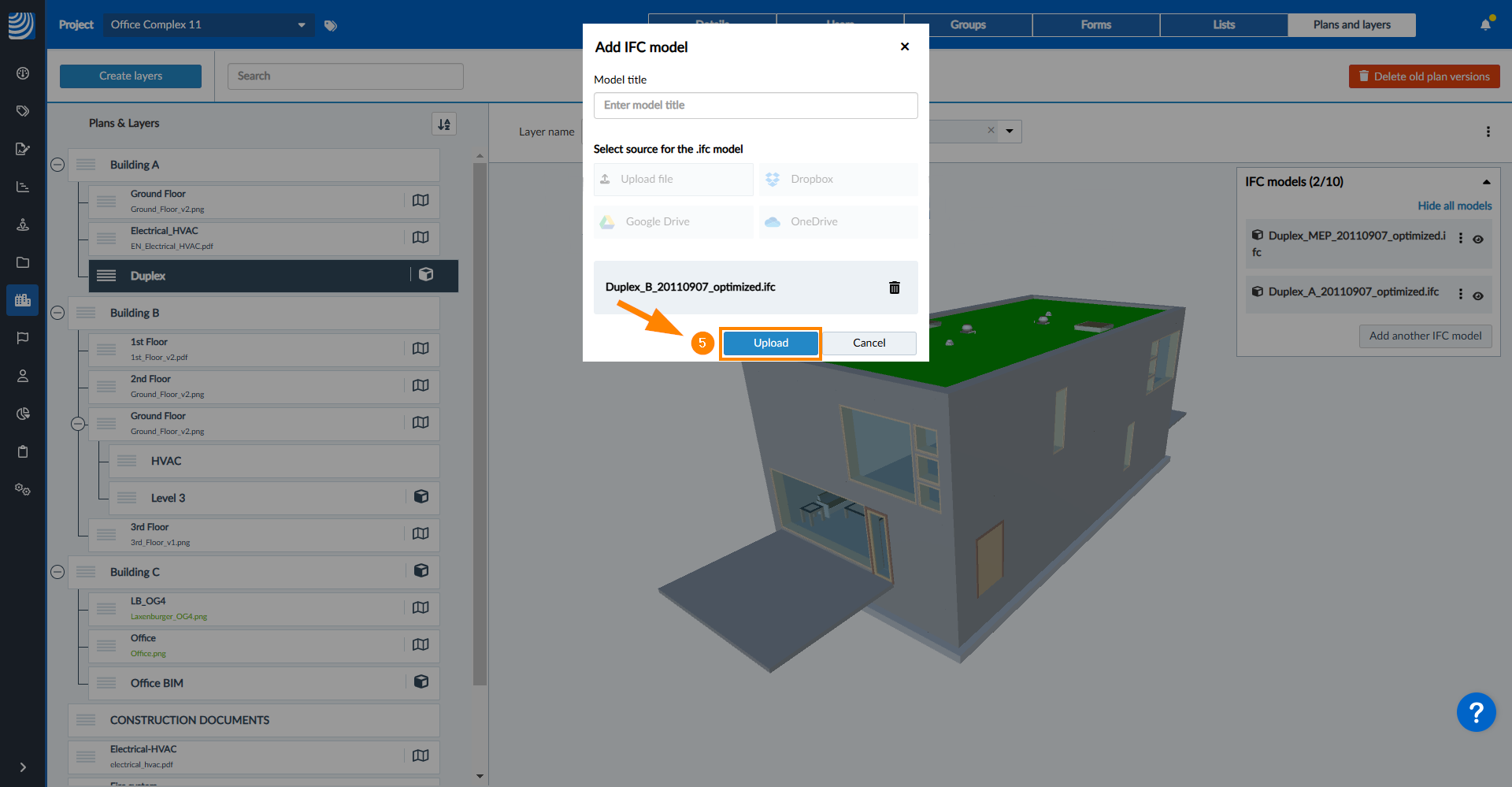

5. Kliknite Prenesi


Ovo možete ponavljati dok ne budete imali do 10 modela na sloju.

Upravljajte BIM modelima

Ažuriraj/zamijeni

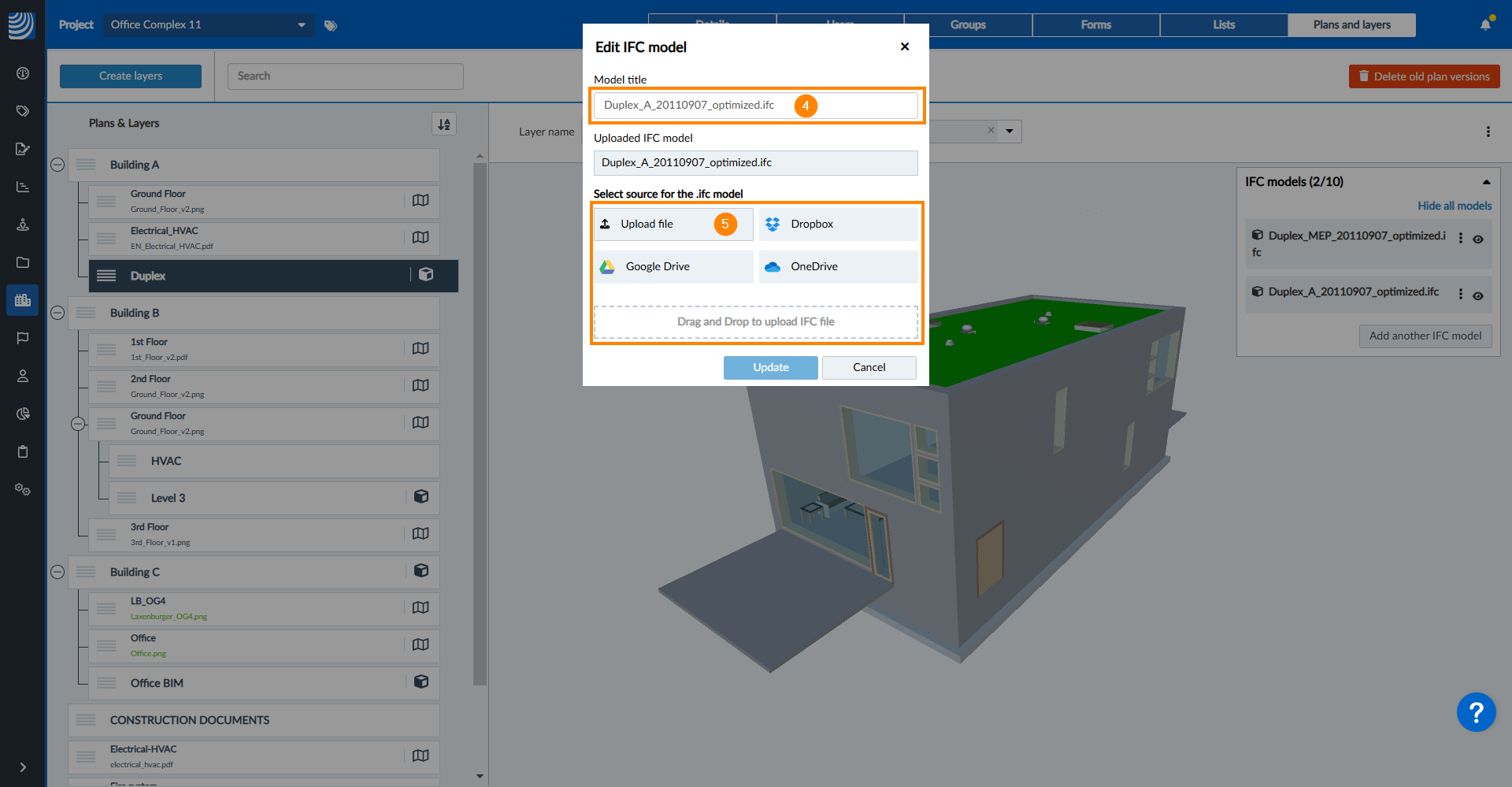

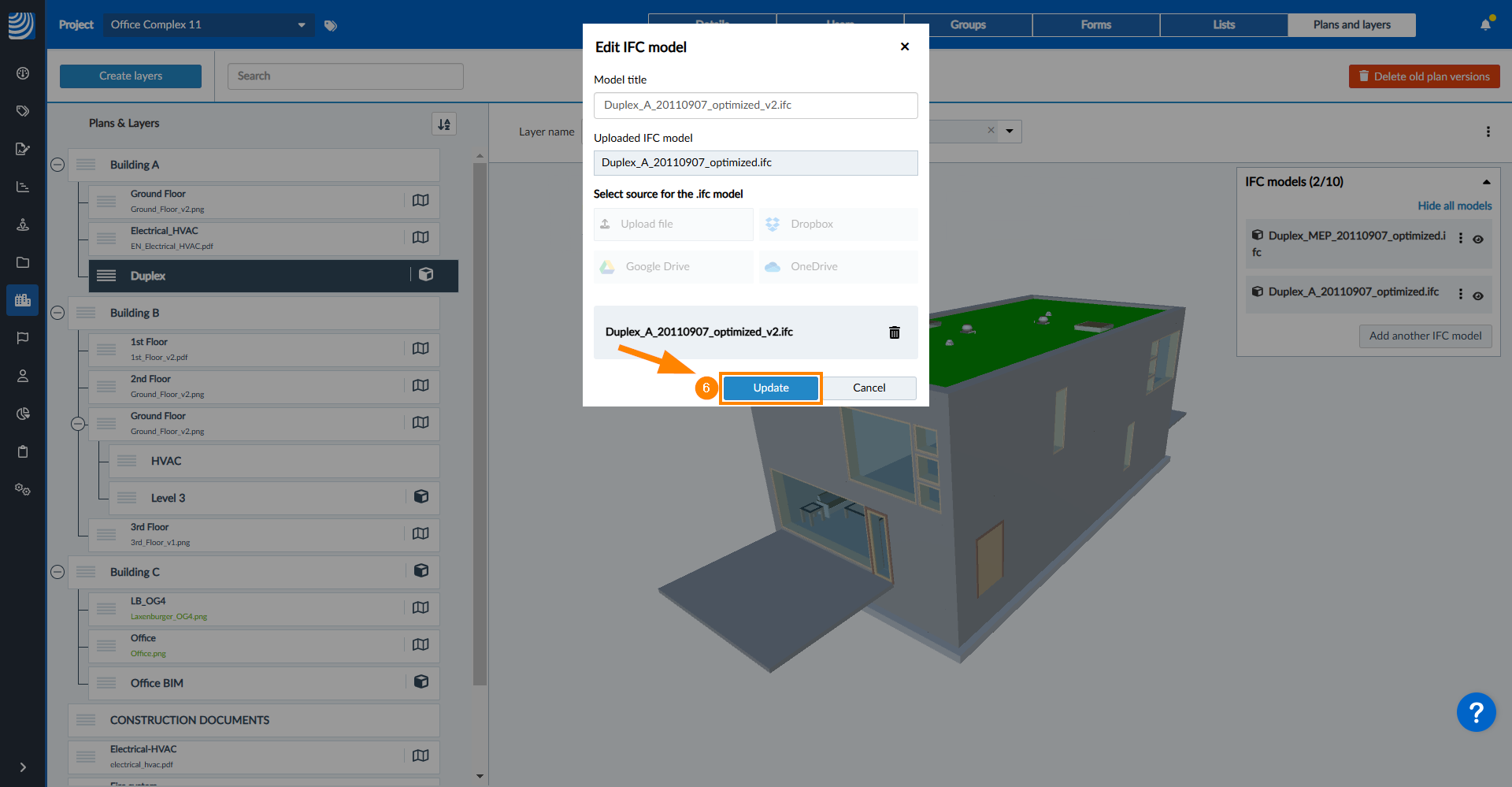

Za zamjenu BIM modela novijom verzijom:

1. Odaberite sloj
2. Otvorite izbornik Više pored IFC modela
3. Kliknite Uredi

4. Ažurirajte naslov modela
5. Kliknite Učitaj datoteku i odaberite IFC datoteku.
   ILI odaberite IFC datoteku u jednoj od usluga pohrane u oblaku.
   ILI upotrijebite povlačenje i ispuštanje na učitati IFC datoteka.

6. Kliknite Prenesi


Prikaži/sakrij modele

Kada koristite federalni model, možete prikazati i sakriti određene IFC modele.

Za skrivanje svih modela:

1. Kliknite Sakrij sve modele

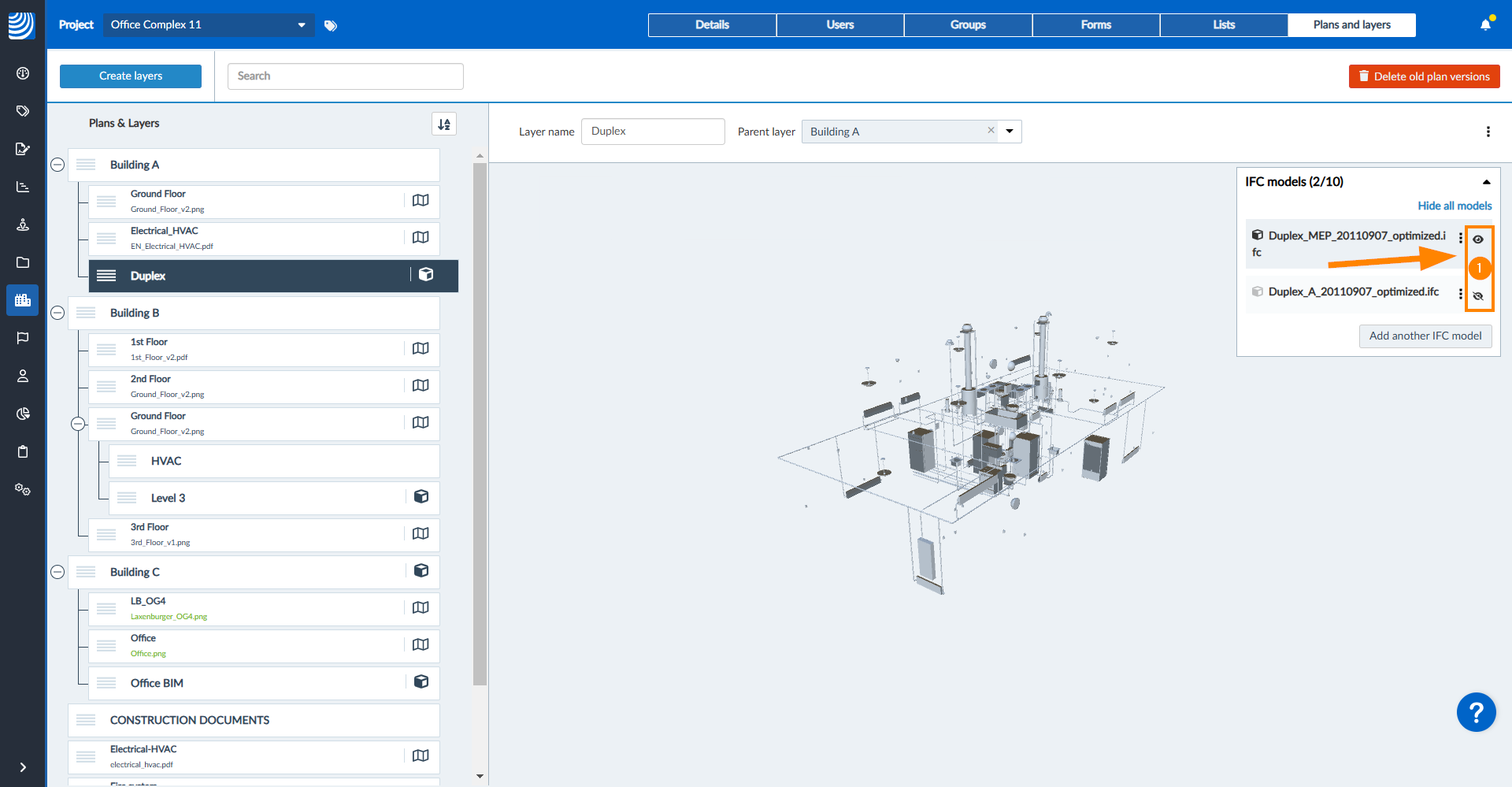

Za prikaz/sakrivanje jednog modela:

1. Kliknite ikonu oka pored modela

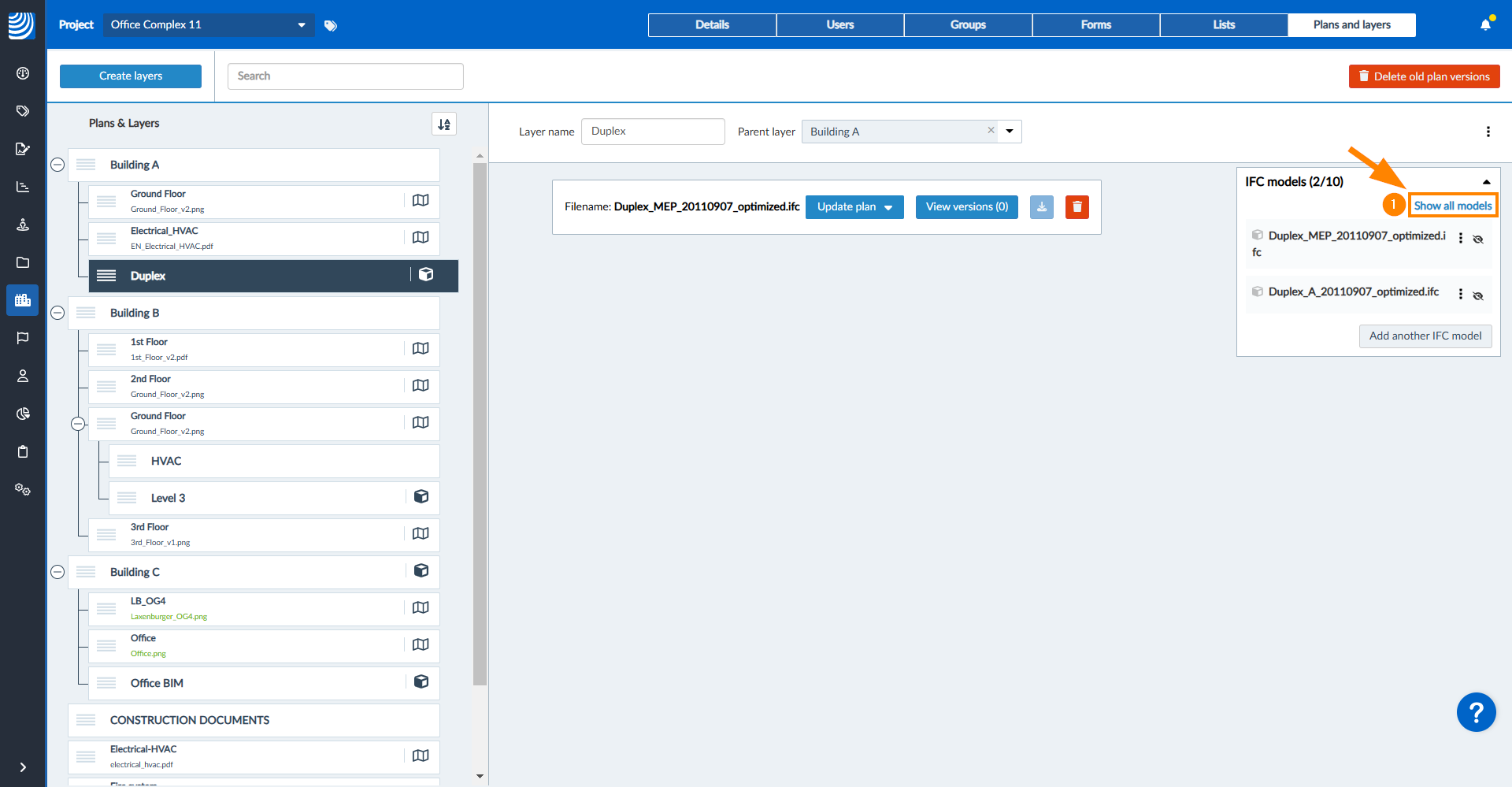

Za prikaz svih modela:

1. Kliknite Prikaži sve modele


preuzimanje datoteka

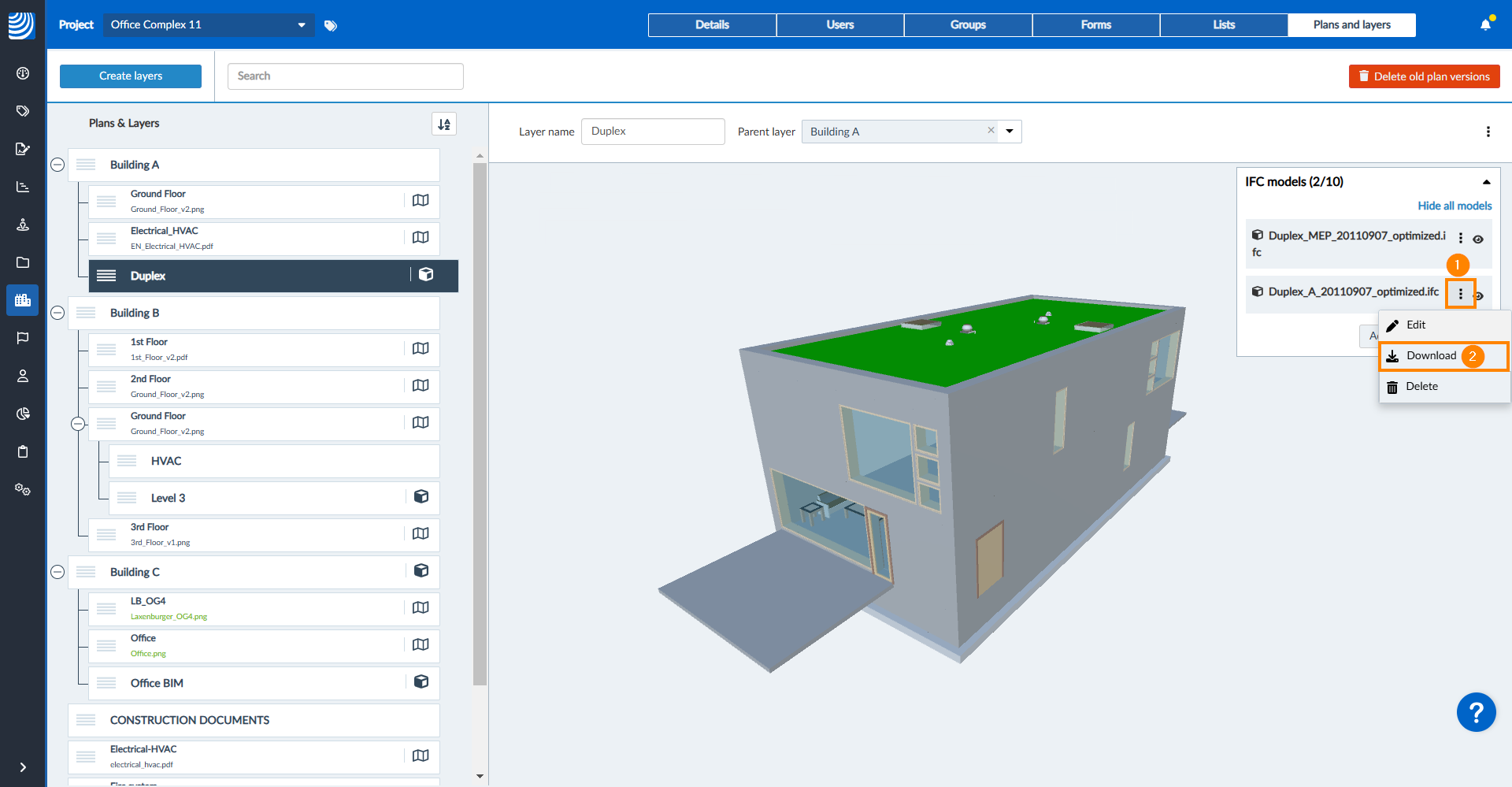

Za preuzimanje modela:

1. Otvorite izbornik Više pored IFC modela
2. Kliknite Preuzmi



Izbrisati

1. Otvorite izbornik Više pored IFC modela
2. Kliknite Izbriši


3. Kliknite Izbriši za potvrdu
