Rad s ravninama presjeka i kutijama presjeka

Pregled

BIM Viewer podržava više ravnina presjeka i okvir presjeka, koji vam omogućuju da se fokusirate na određena područja rezanjem kroz 3D model. Sekcije omogućuju postavljanje kamere izvana i pregled svih relevantnih informacija unutar modela.

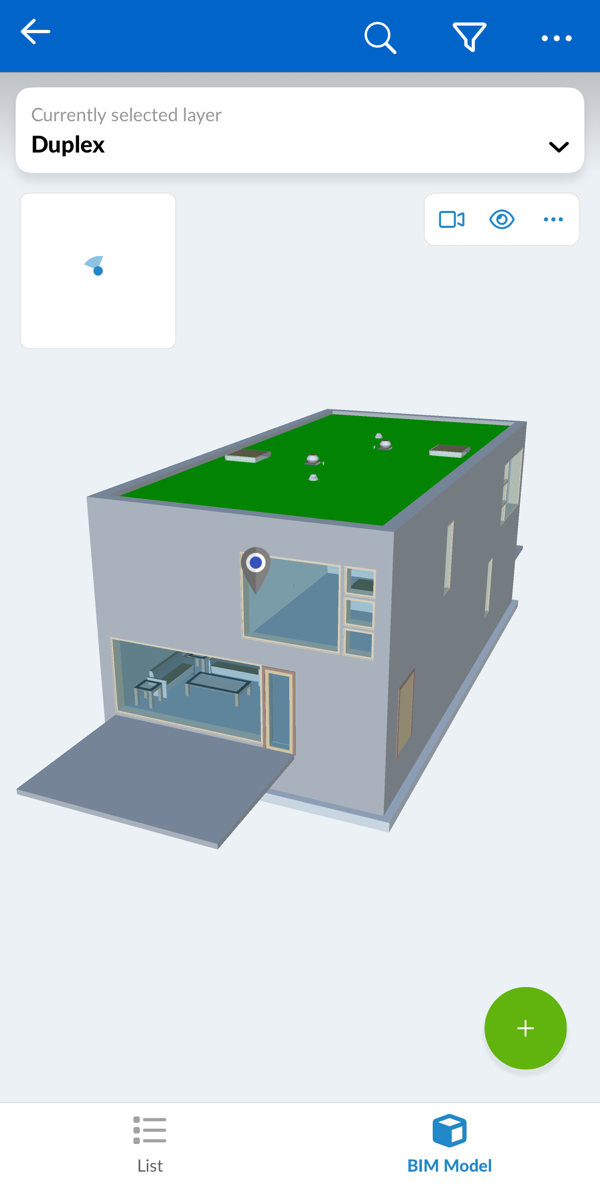

Kako pristupiti BIM pregledniku

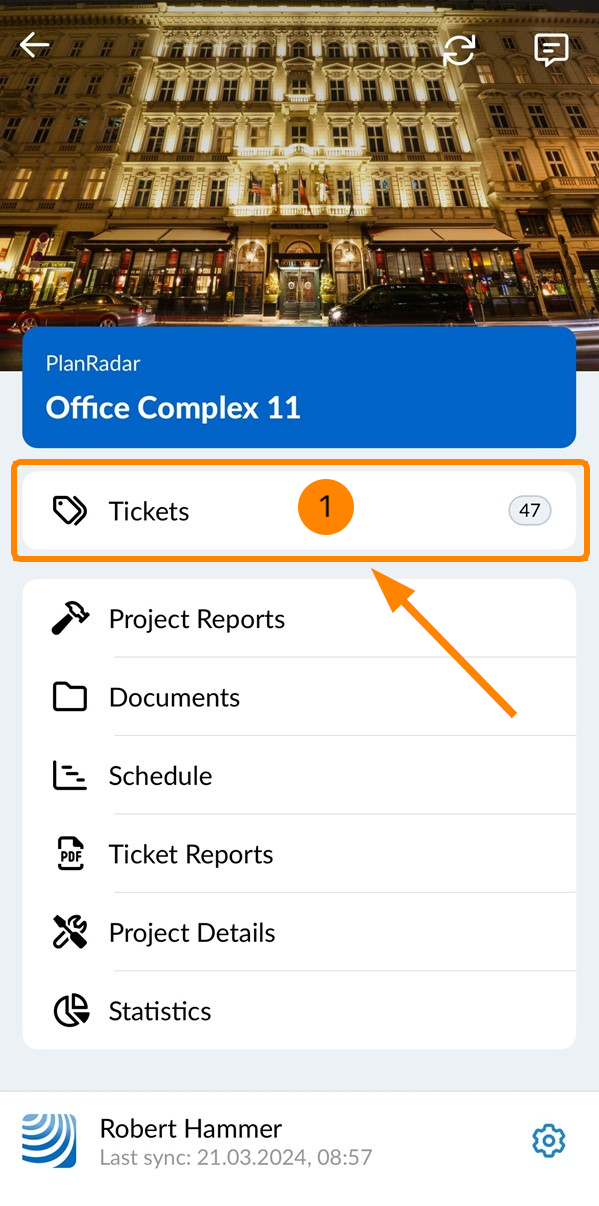

1. Kliknite Ulaznice
2. Otvorite padajući izbornik projekt
3. Odaberite projekt i sloj

4. Kliknite BIM model u Prikaz padajućem izborniku


Ravnine presjeka

Koristite presječne ravnine za rezanje modela. Možete stvoriti do šest presječnih ravnina.

Napravite presječnu ravninu

Za izradu presječne ravnine:

1. Kliknite izbornik više
2. Kliknite odjeljak

3. Odaberite lice objekta u svom BIM modelu da biste započeli stvaranje presječne ravnine paralelne s licem
4. Kliknite ravninu presjeka i držite je dok pomičete miš da biste prilagodili njen položaj


Napravite više ravnina presjeka

Za izradu dodatnih ravnina presjeka:

1. Kliknite znak +

2. Napravite novu presječnu ravninu kao što je gore objašnjeno u Stvaranje presječne ravnine

Premjesti presječnu ravninu

1. Kliknite ravninu presjeka i držite je dok pomičete miš da biste prilagodili njen položaj


Zakreni presječnu ravninu

Ravnine presjeka mogu se rotirati u bilo kojem smjeru. Za rotiranje presječne ravnine:

1. Kliknite rotirajuću ikonu

2. Pomaknite rotirajuću ikonu na modelu povlačenjem i ispuštanjem


Flip Section Plane

Da biste promijenili smjer rezanja (tj. normalni vektor) vaše presječne ravnine:

1. Kliknite ikonu Okreni

2. Dio aviona bit će okrenut


Izbriši presječne ravnine

Za brisanje samo jedne presječne ravnine:

1. Kliknite presječnu ravninu koju želite izbrisati
2. Kliknite ikonu brisanje


Ako nije odabrana presječna ravnina, ikona za brisanje prikazuje broj postojećih presječnih ravnina.

Za brisanje svih ravnina presjeka:

1. Uvjerite se da nije odabrana presječna ravnina
2. Kliknite ikonu brisanje


Okvir odjeljka

Slično ravninama presjeka, okvir presjeka omogućuje vam rezanje modela. Okvir presjeka će stvoriti šest ravnina presjeka oko graničnog okvira elementa. Sve unutar kutije ostaje vidljivo, dok je sve izvana skriveno.

Istovremeno se može stvoriti samo jedan okvir odjeljka.

Alternativno, možete koristiti značajku izolacije kao što je opisano u BIM Viewer > Izolirajte elemente.

Stvorite okvir odjeljka

Za izradu okvira odjeljka:

1. Odaberite elemente koje želite izolirati u okviru odjeljka
2. Kliknite ikonu okvira

3. Odabrani element(i) bit će izoliran u okviru


Promjena veličine okvira odjeljka

Možete prilagoditi veličinu okvira odjeljka pomicanjem svake površine zasebno. Da biste to učinili:

1. Pritisnite prednju stranu okvira u smjeru koji želite prilagoditi
2. Povucite lice da proširite ili smanjite okvir odjeljka


Također možete ukloniti lice okvira presjeka kako biste proširili prikaz i otkrili ostatak modela s te strane. Da biste to učinili:

1. Pritisnite prednju stranu okvira u smjeru u kojem želite proširiti
2. Kliknite ikonu za brisanje

3. Ostatak modela će se otkriti s te strane


Možete izbrisati više od jedne strane koristeći iste korake.

Izbriši okvir odjeljka

Da biste izbrisali okvir odjeljka i ponovno prikazali cijeli model:

1. Uvjerite se da ne odabirete nijedno lice okvira odjeljka
2. Kliknite ikonu za brisanje


Prikaži/sakrij presječne ravnine i presječni okvir

Kako biste sakrili ravninu(e) presjeka ili okvir presjeka dok se model još reže:

1. Kliknite ikonu oka
2. Kliknite Sakrij odjeljke


Skrivanje ravnina presjeka i okvira presjeka omogućuje odabir elemenata koji se nalaze iza njih. U suprotnom, klikom na element će se umjesto toga odabrati presječna ravnina.

Za ponovno prikazivanje presječne ravnine:

1. Kliknite ikonu oka
2. Kliknite Prikaži odjeljke
