Radite s mjernim alatom

Pregled

Alat za mjerenje omogućuje vam precizno mjerenje proizvoljnih udaljenosti, površina, kutova i također dimenzija IFC elemenata jednim klikom. Koristite ovaj alat za provjeru svih navedenih dimenzija.

Prvo pročitajte o BIM pregledniku.

Kako pristupiti alatu za mjerenje

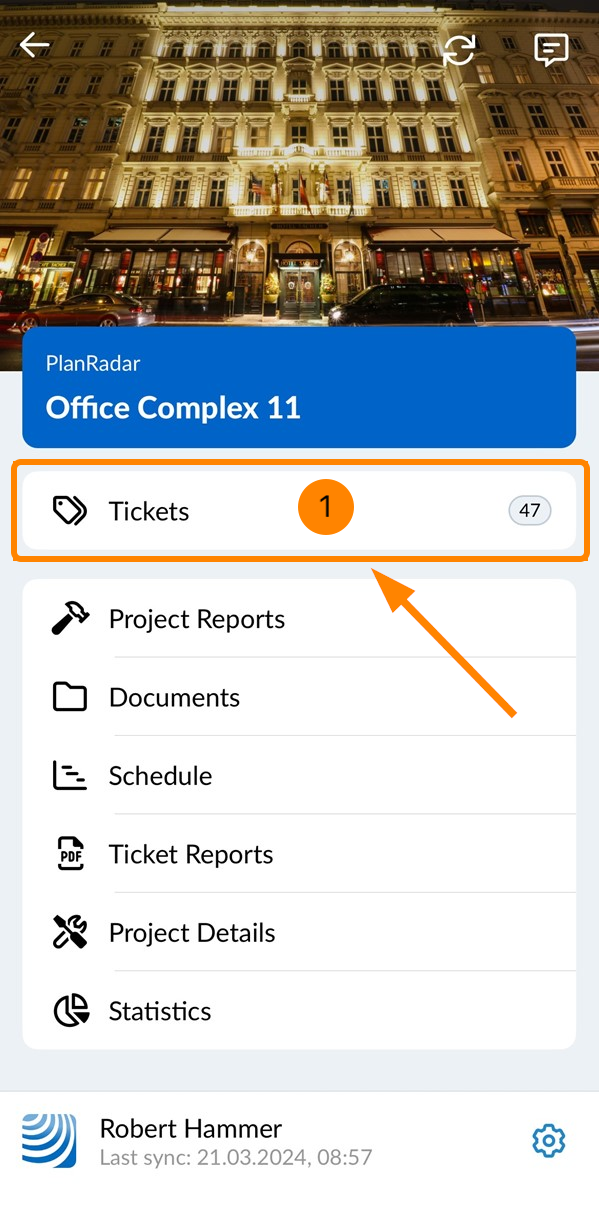

1. Kliknite Ulaznice

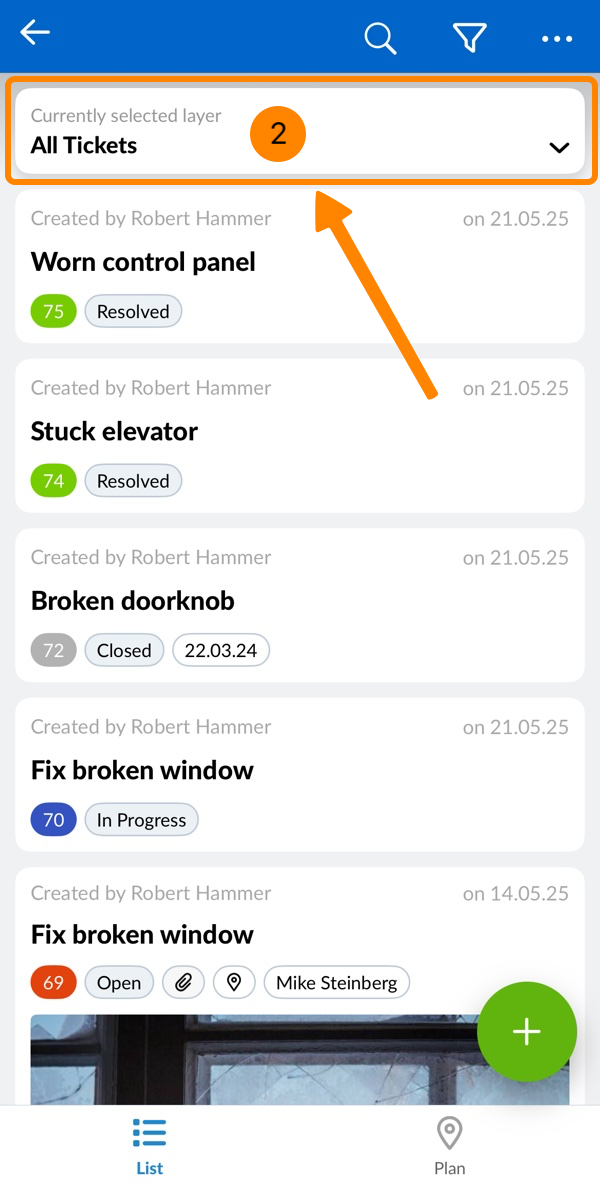

2. Otvorite padajući izbornik projekt

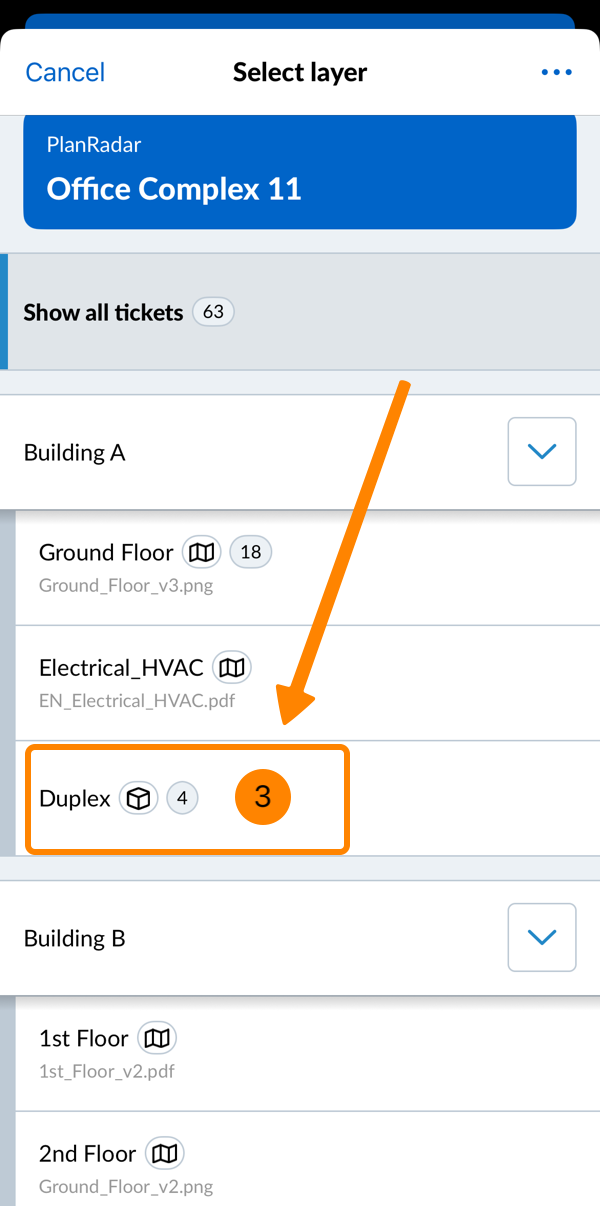

3. Odaberite projekt i sloj

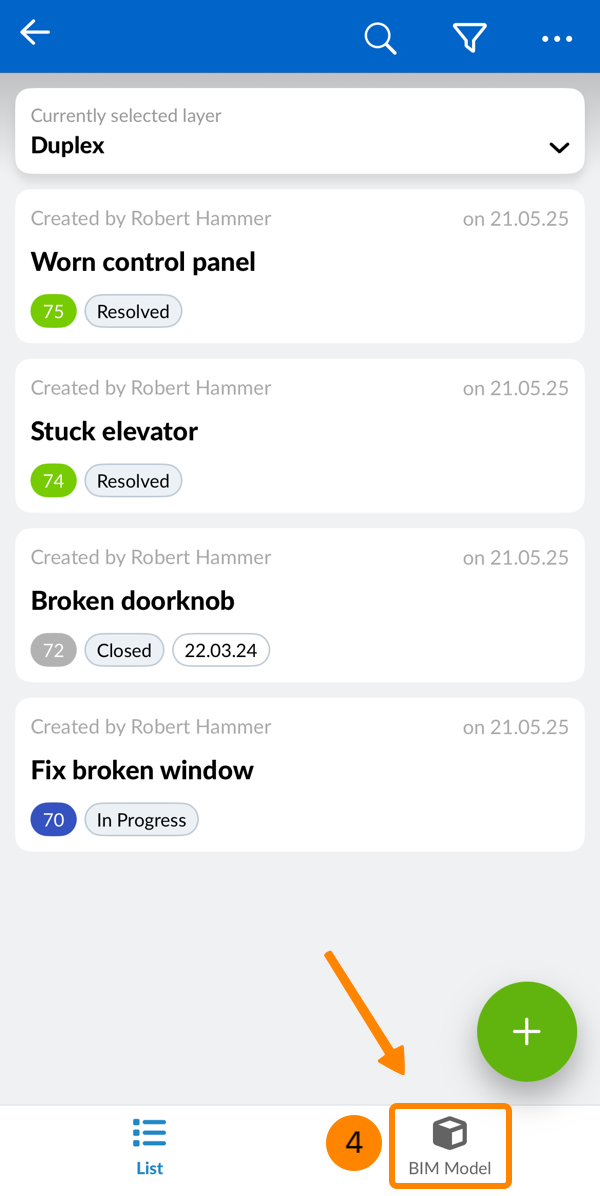

4. Kliknite BIM model u Prikaz padajućem izborniku

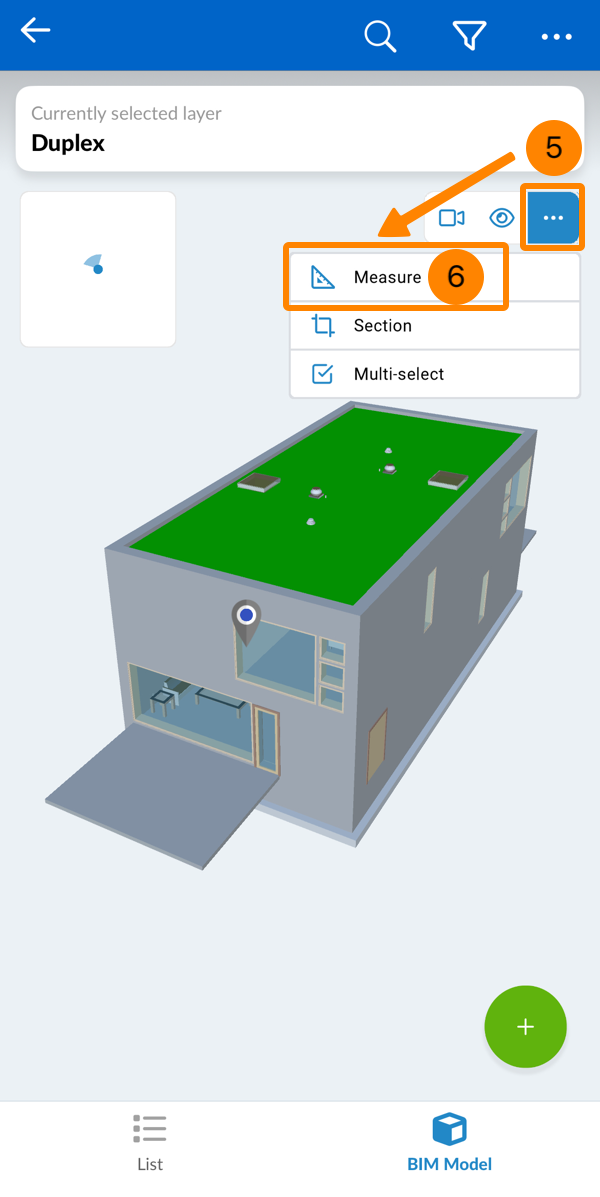

5. Kliknite izbornik više
6. Kliknite Mjerenje

7. Dijalog alata za mjerenje, zajedno sa svim njegovim opcijama, pojavljuje se na dnu preglednika


Prikaži dimenzije elementa

Mjerni alat omogućuje brzi prikaz dimenzija elemenata u BIM modelu.

Da biste prikazali ili sakrili dimenzije elementa:

1. Pritisnite element u 3D prikazu
2. ILI kliknite element u stablu modela

3. Dimenzije elementa prikazane su u 3D modelu

4. Ponovni klik na element skriva njegove dimenzije

Mjerenja se prikazuju čak i nakon što zatvorite alat za mjerenje dok ih ne izbrišete kao što je objašnjeno u Brisanje mjerenja.

Izmjerite određeno područje

Možete postaviti dvije ili više točaka za mjerenje udaljenosti i površina. Da biste to učinili:

1. Pritisnite ručicu mjernog alata i povucite je
2. Postavite mjernu glavu na početnu točku gdje želite započeti mjerenje

3. Ponovno kliknite ručicu mjernog alata i povucite je kako biste pomaknuli mjernu glavu s početne točke na drugu točku, mjereći udaljenost između

4. Mjerenja za područje koje ste odabrali prikazana su na 3D modelu

5. Izborno: Povucite ručicu alata za mjerenje da promijenite položaj mjerne glave i izmjerite dodatna područja

6. Izborno: Kliknite X za zatvaranje mjernog alata, čineći ručku i glava nestaje za jasniji prikaz mjera


Dodajte dodatna mjerenja

Dodavanje dodatnih mjerenja omogućuje vam da započnete novo mjerenje s vlastitom početnom točkom bez utjecaja na druga mjerenja. Da biste to učinili:

1. Nakon što završite s prethodnim mjerenjem, kliknite ✔


2. Pritisnite ručicu mjernog alata i povucite je
3. Postavite mjernu glavu na novu početnu točku na kojoj želite započeti mjerenje
4. Nastavite kako je gore objašnjeno u Mjerenje određenog područja počevši od koraka 5

Poništavanje mjerenja

Za poništavanje jednog mjerenja bez potrebe za brisanjem svih mjerenja:

1. Kliknite ikonu poništi


Poništavanje mjerenja moguće je samo prije potvrde mjerenja (klikom na ✔).

Koristite magnete

Opcija magneta pojednostavljuje mjerenje dopuštajući mjernom alatu da se uhvati za kutove i sredine elemenata. Za korištenje magneta:

1. Nastavite dok mjerite određeno područje
2. Kliknite ikonu magnet

3. Postavite mjernu glavu na početnu točku ruba koji želite izmjeriti
4. Nakon što se otkrije kut, mjerna glava će biti kvadratnog oblika

5. Pritisnite ručicu mjernog alata i povucite je kako biste pomaknuli mjernu glavu s početne točke na drugu točku

6. Jednom kada dođete do kuta ili sredine, mjerna glava će se pridržavati sve dok ne krenete dalje.

Koristite povećalo

Opcija povećala povećava područje oko mjerne glave, omogućujući vam da mjernu liniju postavite točno gdje je potrebno. Da biste omogućili povećalo:

1. Nastavite dok mjerite određeno područje
2. Kliknite ikonu povećalo

3. Područje oko vaše mjerne glave bit će prikazano u uvećanom prikazu


Jasna mjerenja

Za brisanje svih mjerenja:

1. Kliknite ikonu izbriši (označava koliko mjerenja postoji koja će biti obrisana)


Mjerenja možete obrisati samo kada imate otvoren mjerni alat.
