Izrada i upravljanje oznakama plana

Tobias Patek
  • Ažurirano

Pregled

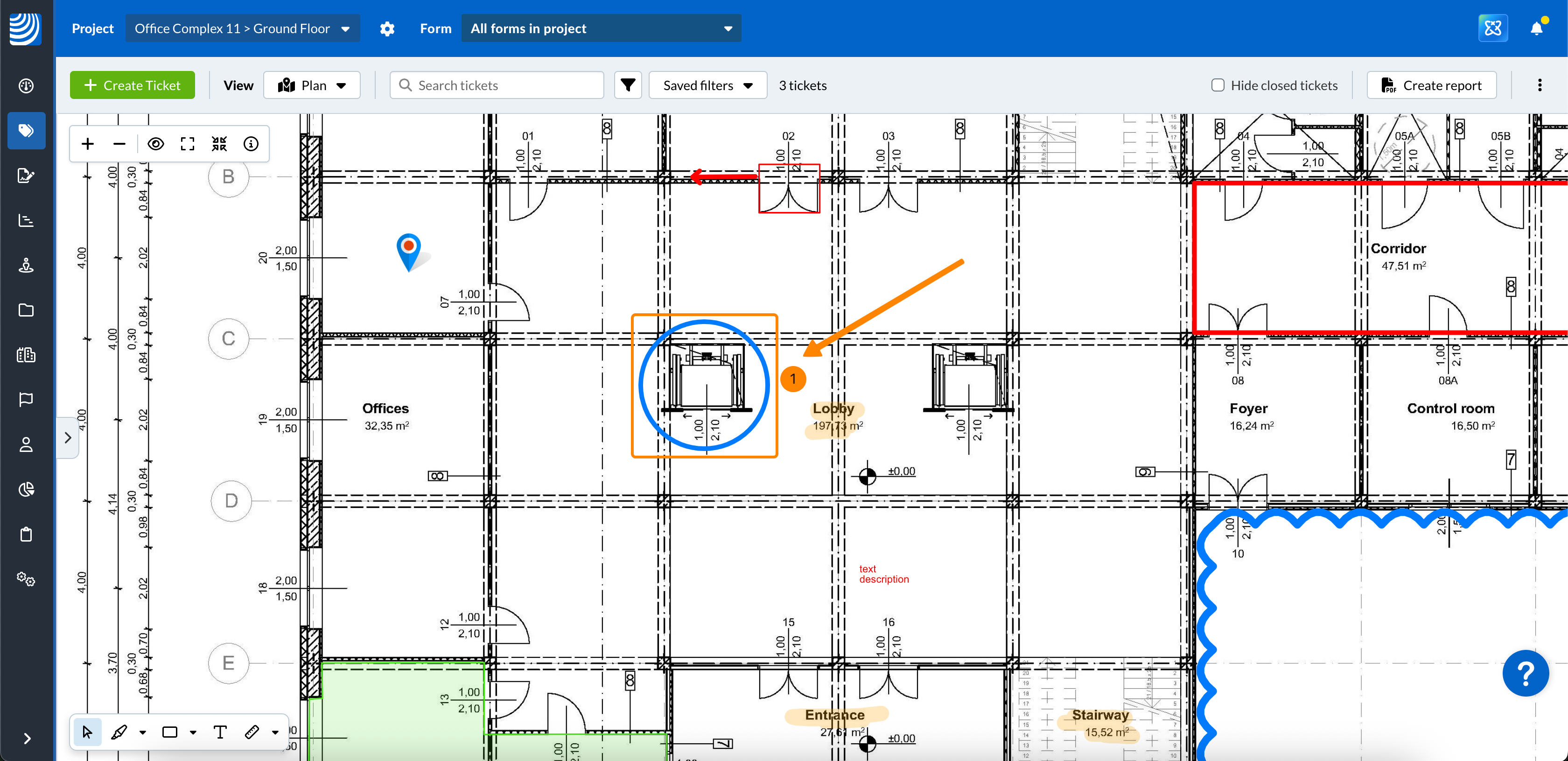

Oznake plana omogućuju vam vizualno isticanje, označavanje i izravno komuniciranje informacija na vašim projektnim planovima - bilo za suradnju ili osobnu referencu.

  • Javne oznake vidljive su svim korisnicima s pristupom planu.
  • Privatne oznake vidljive su samo autoru.
  • Mjerenja (udaljenost, put i površina) funkcioniraju poput oznaka i izračunavaju udaljenost ili površinu.

Pristup & dozvole

Svi interni korisnici mogu stvarati i upravljati vlastitim privatnim oznakama.
Za stvaranje ili upravljanje javnim oznakama - uključujući one koje su stvorili drugi korisnici - potrebna vam je dozvola uloge "Upravljanje javnim oznakama".
Svatko s pristupom planu, uključujući podizvođače i promatrače, može vidjeti njegove javne oznake.

Više pročitajte u Dozvole i u Vrste korisnika.

Kako pristupiti

Oznakama plana možete pristupiti, kreirati ih i upravljati njima na dvije lokacije:

  • ticketi Prikaz plana — dostupan i u web aplikaciji i u mobilnoj aplikaciji
  • Projekti > Planovi i slojevi — dostupno samo u web aplikaciji

Oznake stvorene u jednom prikazu automatski su vidljive u drugom.

Budući da je postupak isti u oba prikaza, ovaj članak koristi prikaz tlocrta ticketi kao primjer.

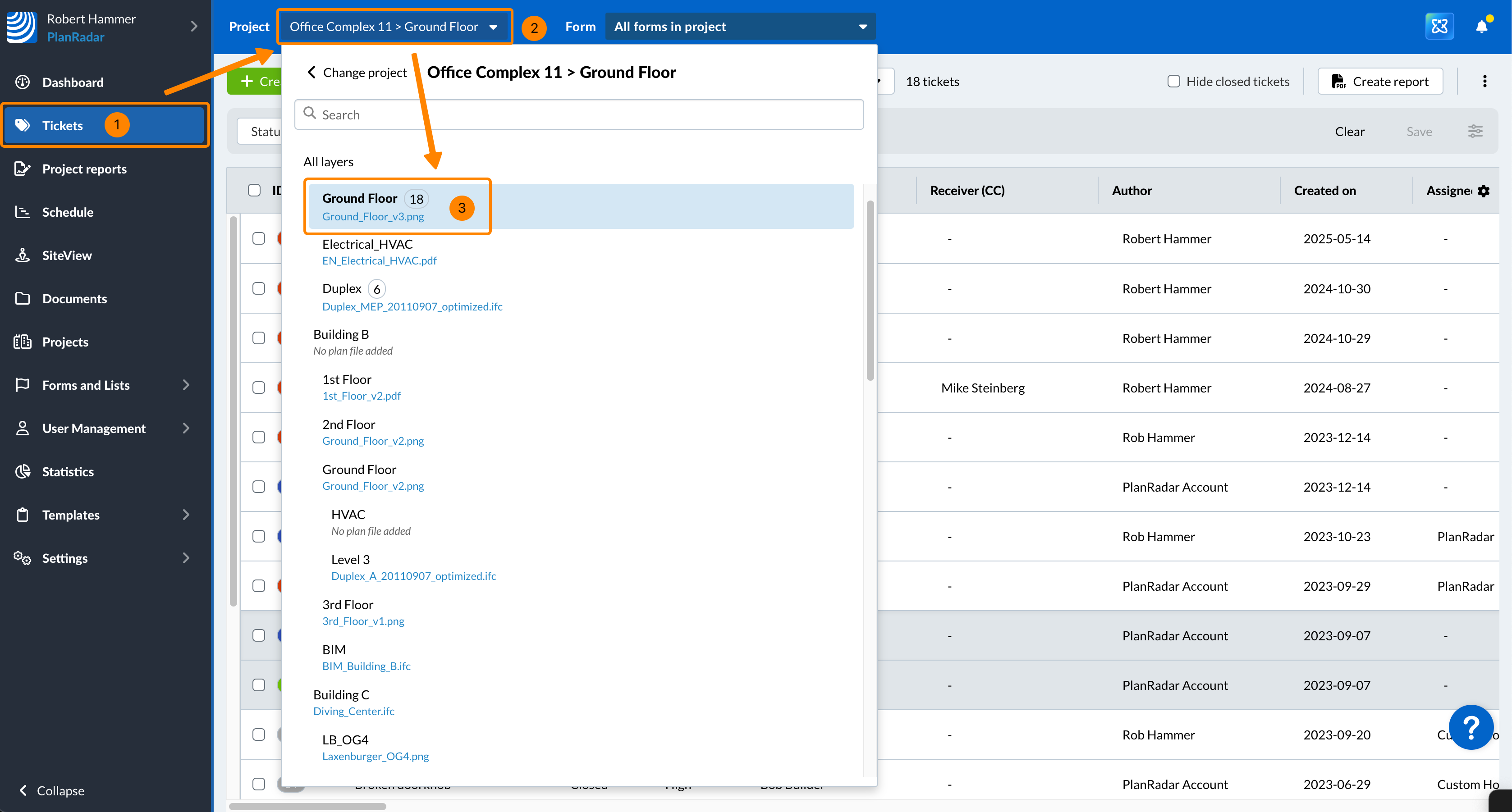

Za pristup ticketi tlocrtu:

  1. Kliknite ticketi
  2. Otvorite izbornik Projekt
  3. Kliknite na sloj/plan, npr. Prizemlje

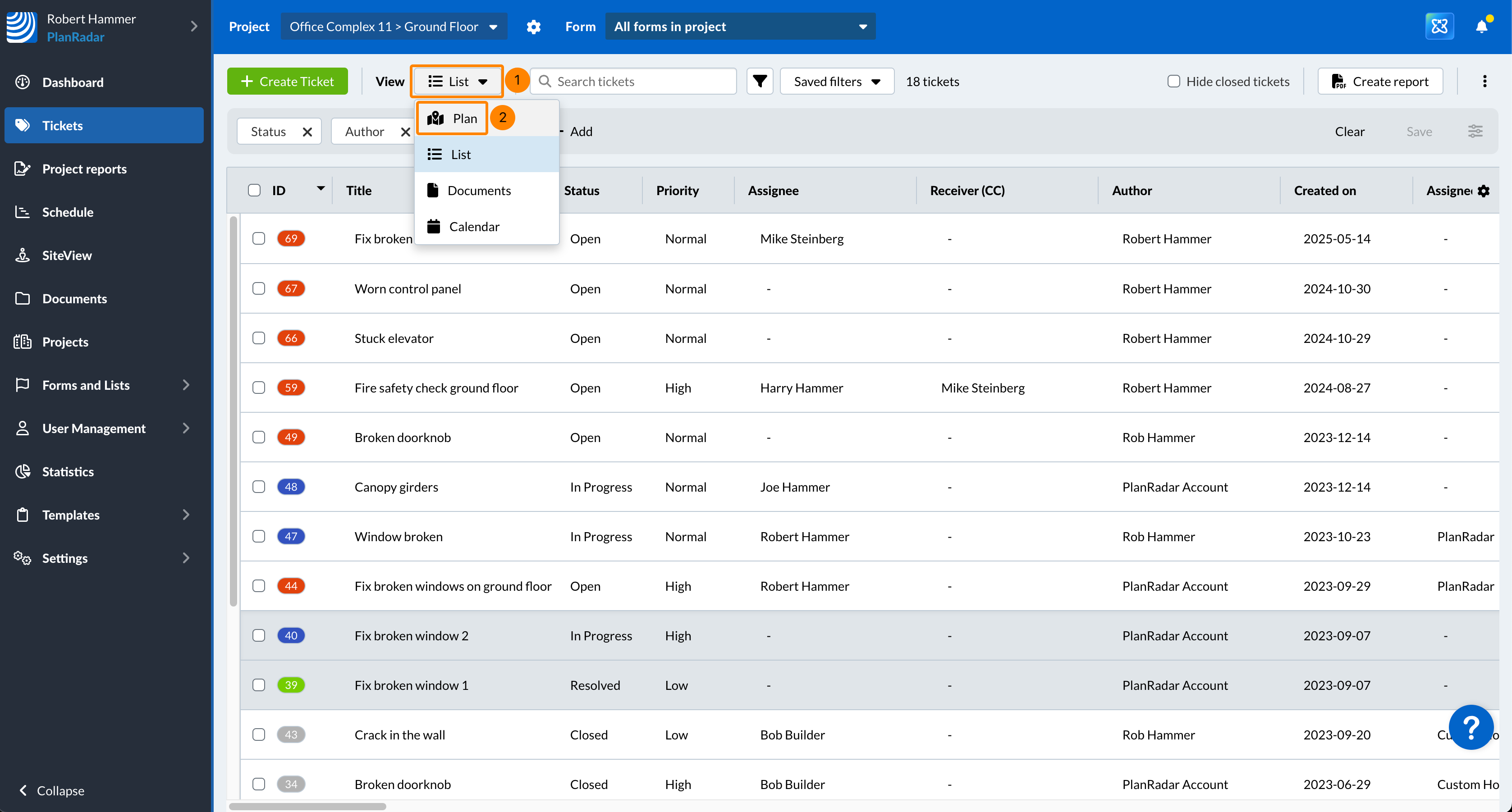

  4. U padajućem izborniku Prikaz odaberite Plan

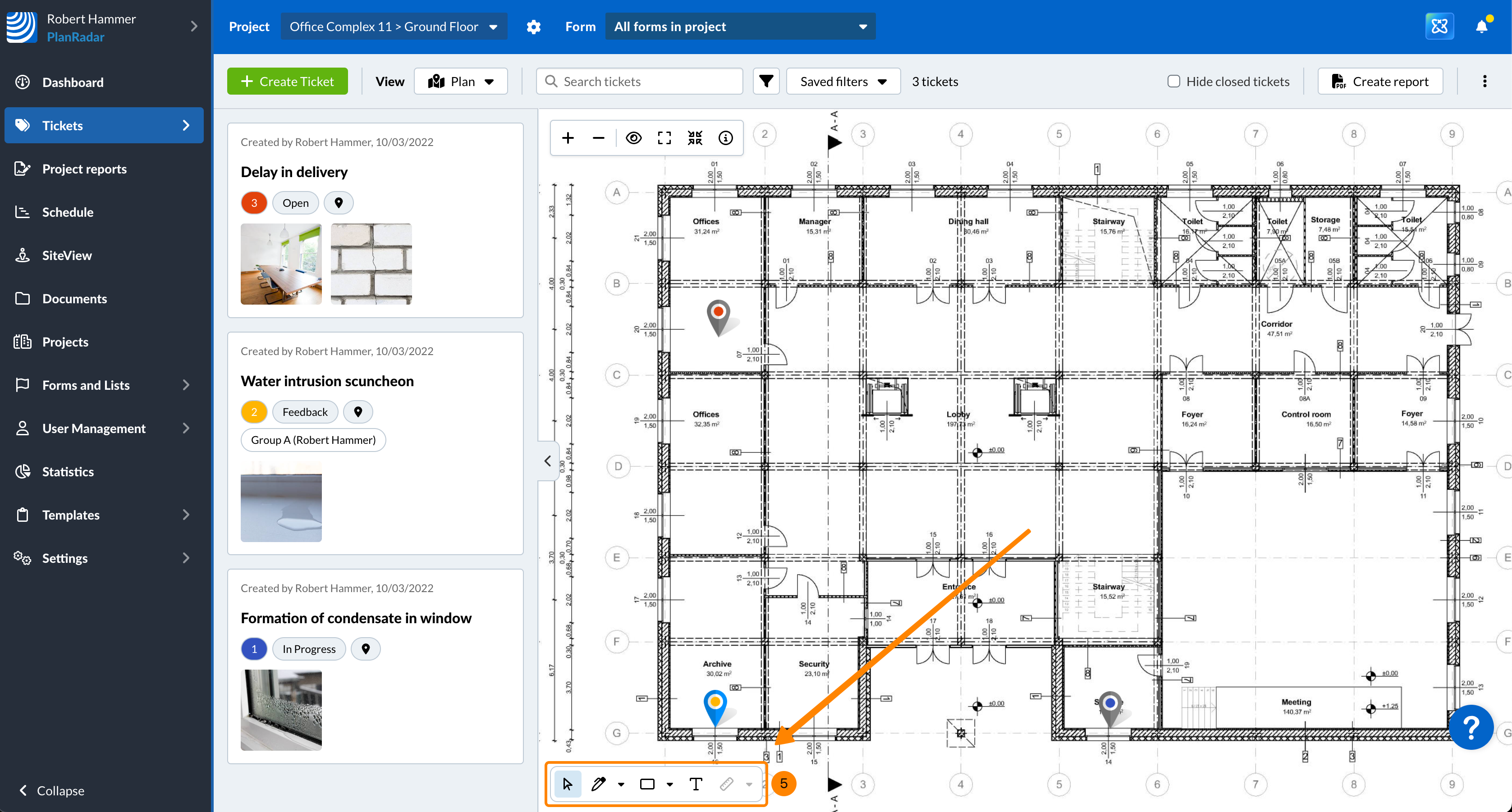

  5. Vidite ticketi prikaz tlocrta s alatnom trakom za oznake tlocrta

Za više prostora za pregled plana, možete i Prikaži/Sakrij ticketi Popis i Prikaži/Sakrij naslove glavnog izbornika.

Za pristup planu u odjeljku 'Planovi i slojevi' projekta:

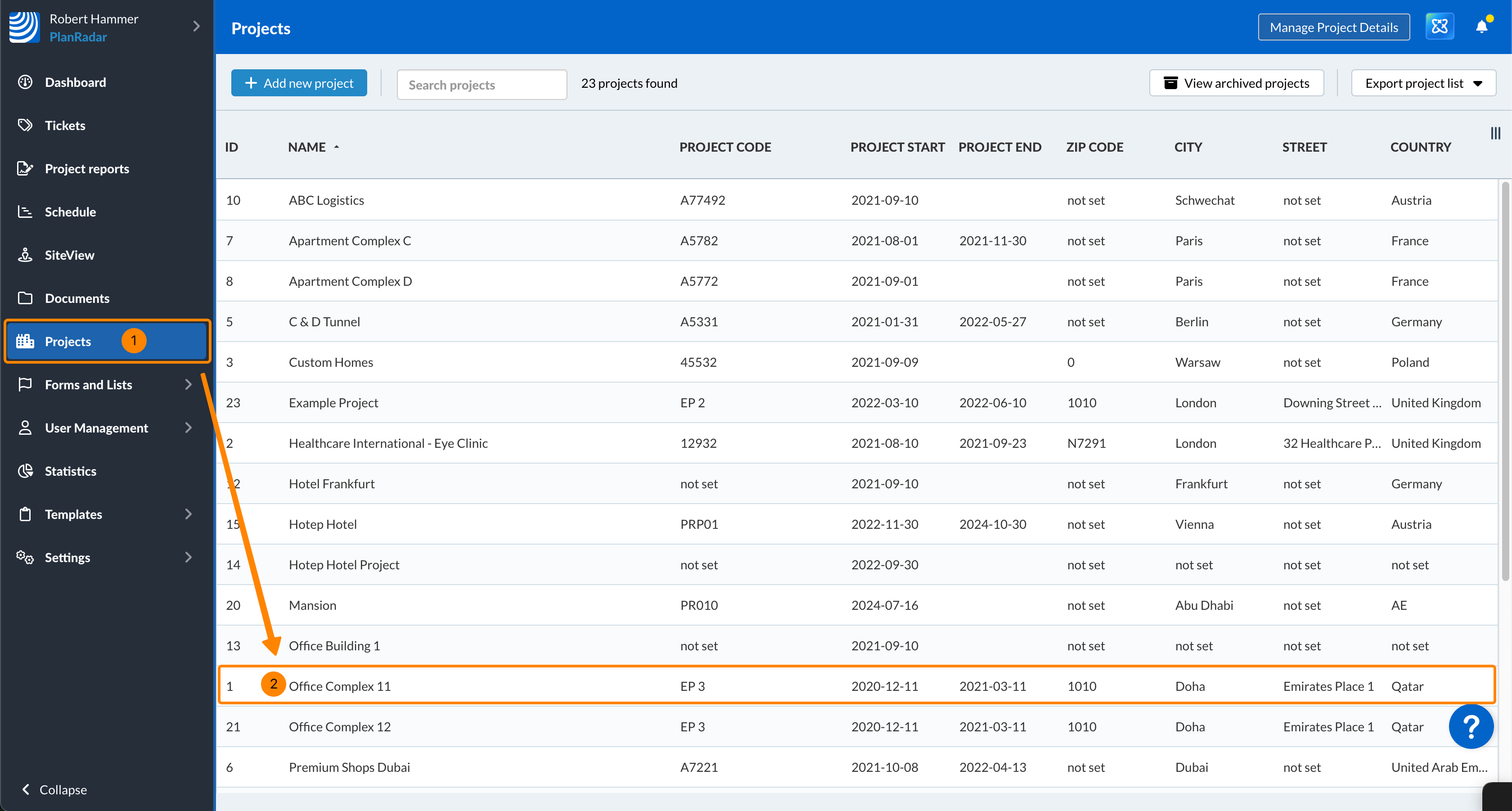

  1. Kliknite Projekti
  2. Kliknite na projekt da biste ga otvorili

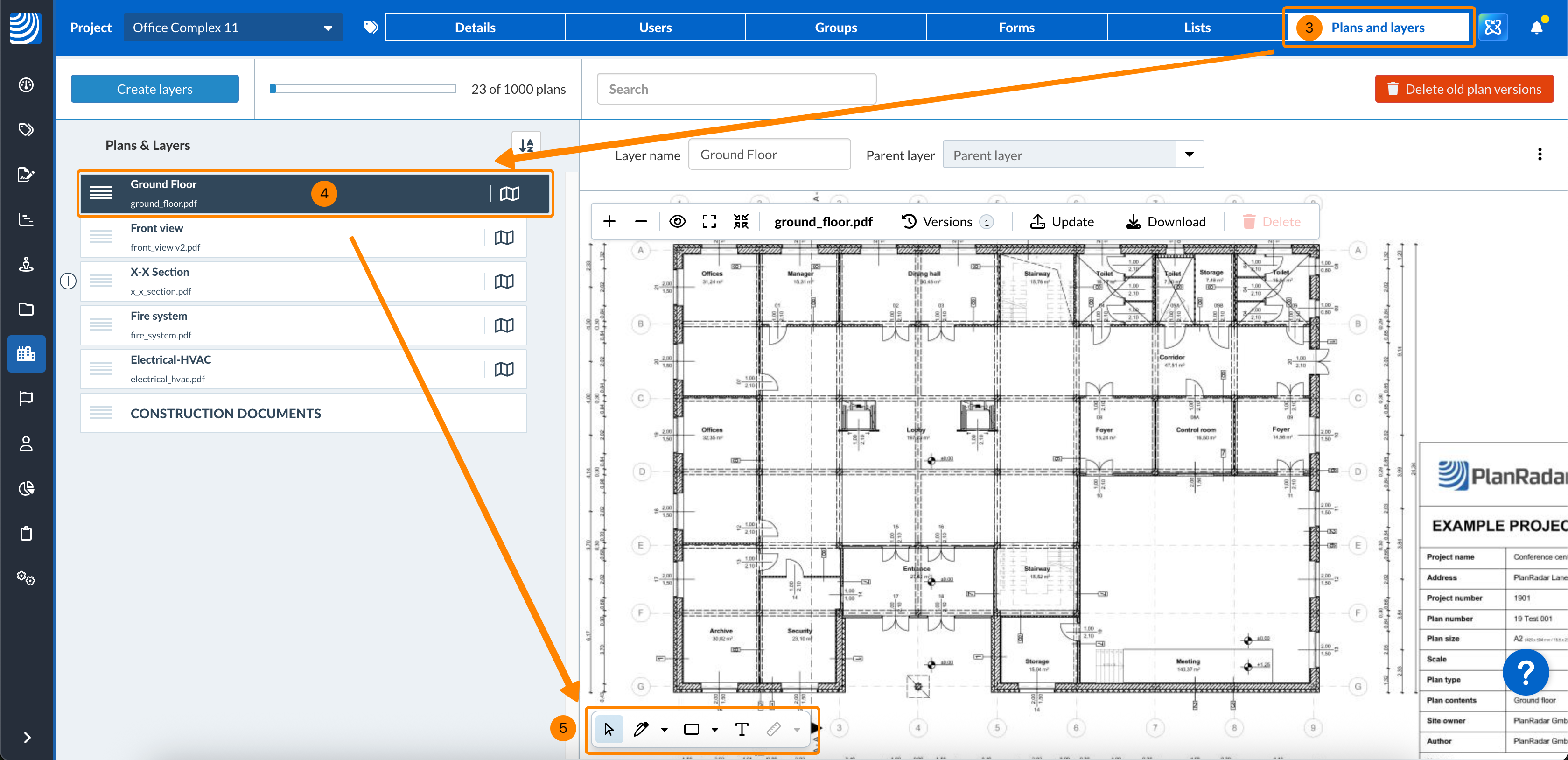

  3. Kliknite Planovi i slojevi
  4. Kliknite na sloj/plan, npr. Prizemlje
  5. Plan vidite s alatnom trakom za oznake plana

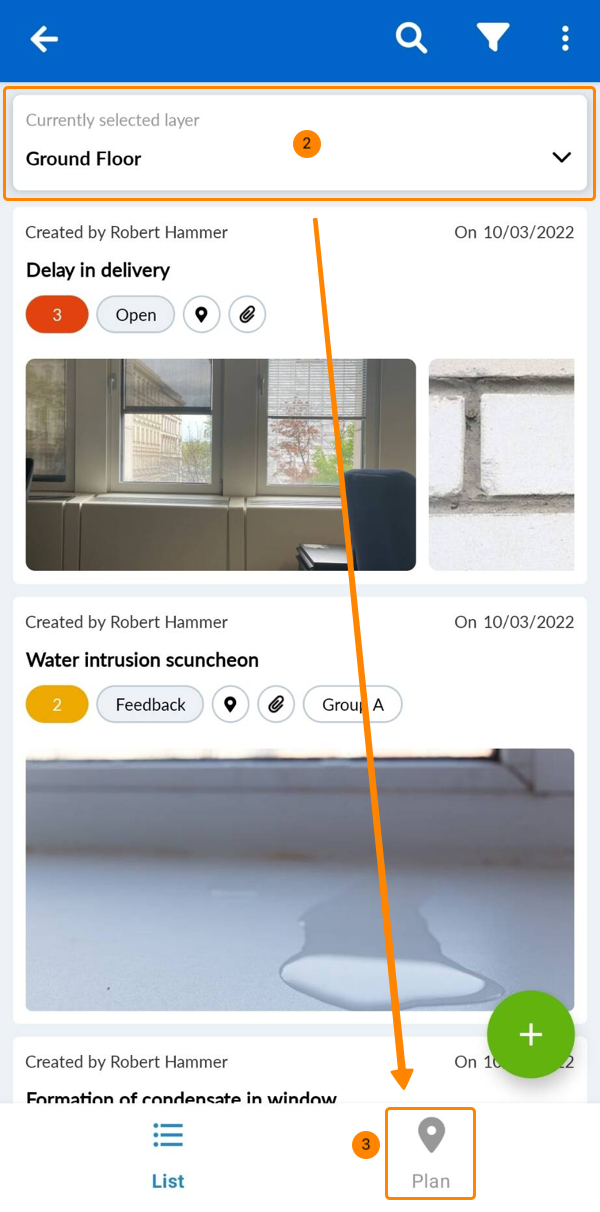

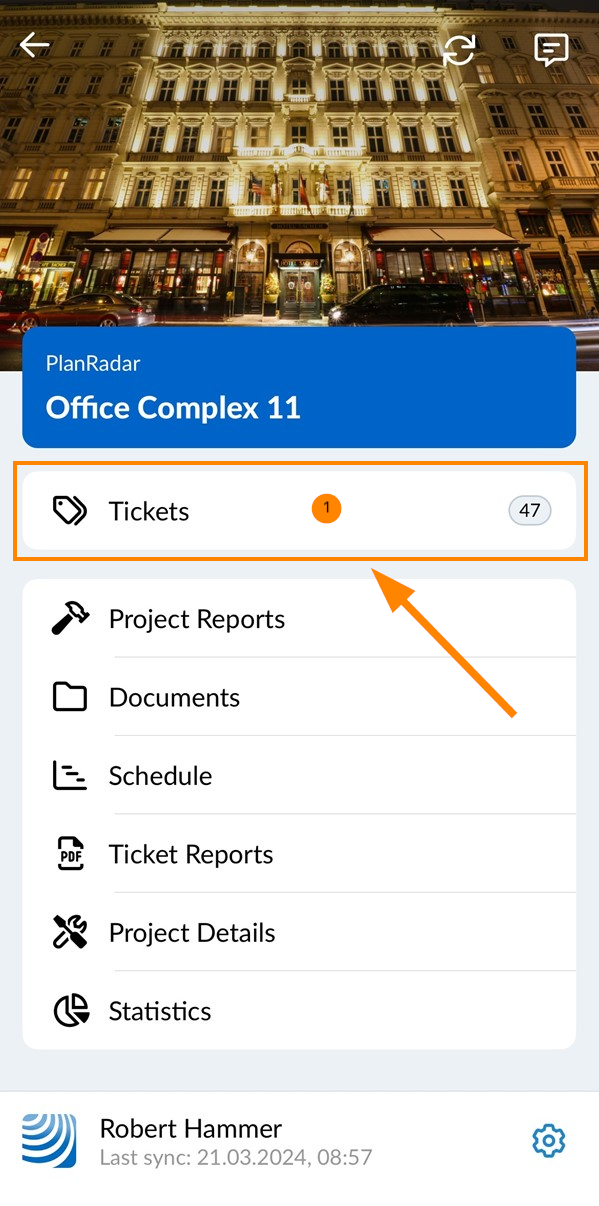

  1. Dodirnite ticketi u glavnom izborniku
  2. Odaberite sloj, npr. Prizemlje
    Prikaz tlocrta nije dostupan dok je odabrana opcija Svi slojevi.
  3. Dodirnite Plan

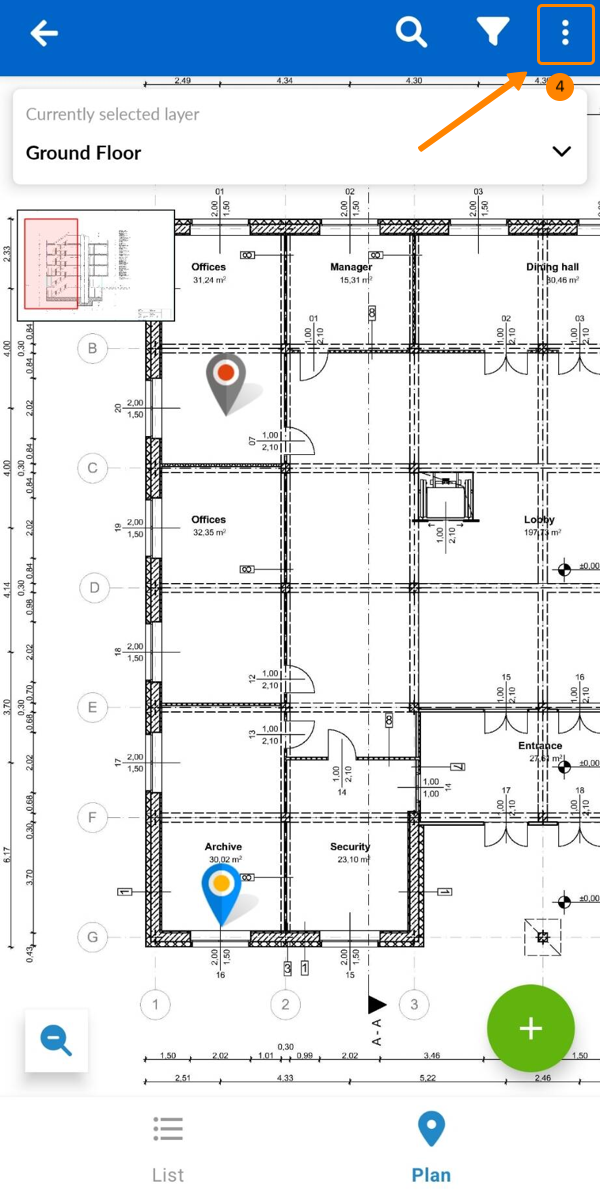

  4. Otvorite izbornik Više

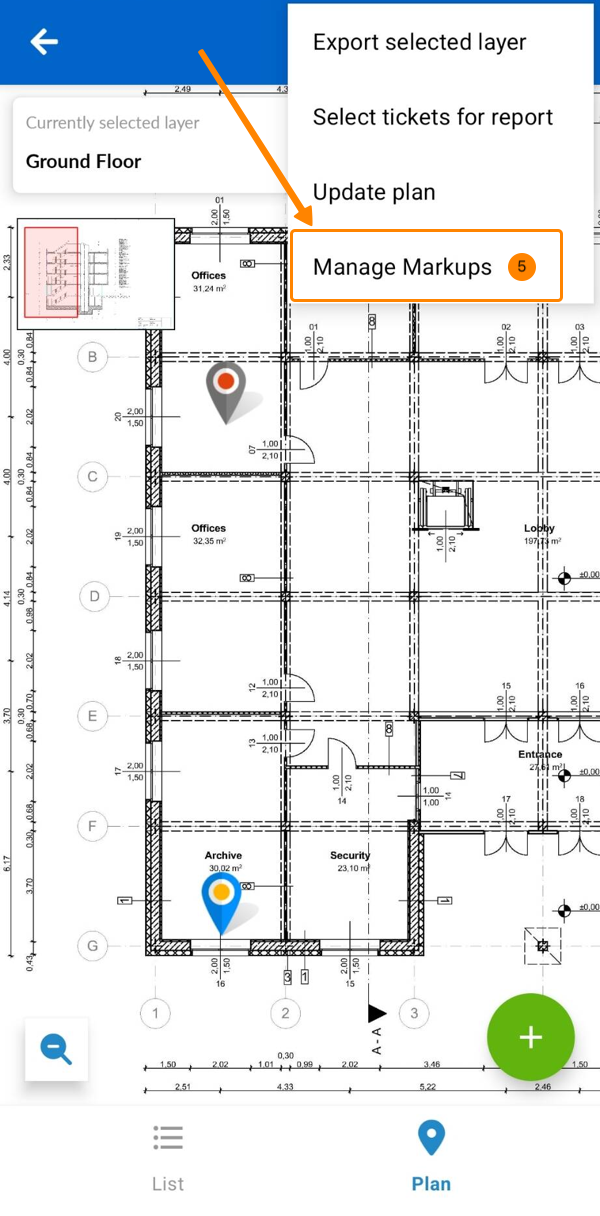

  5. Dodirnite Upravljanje oznakama

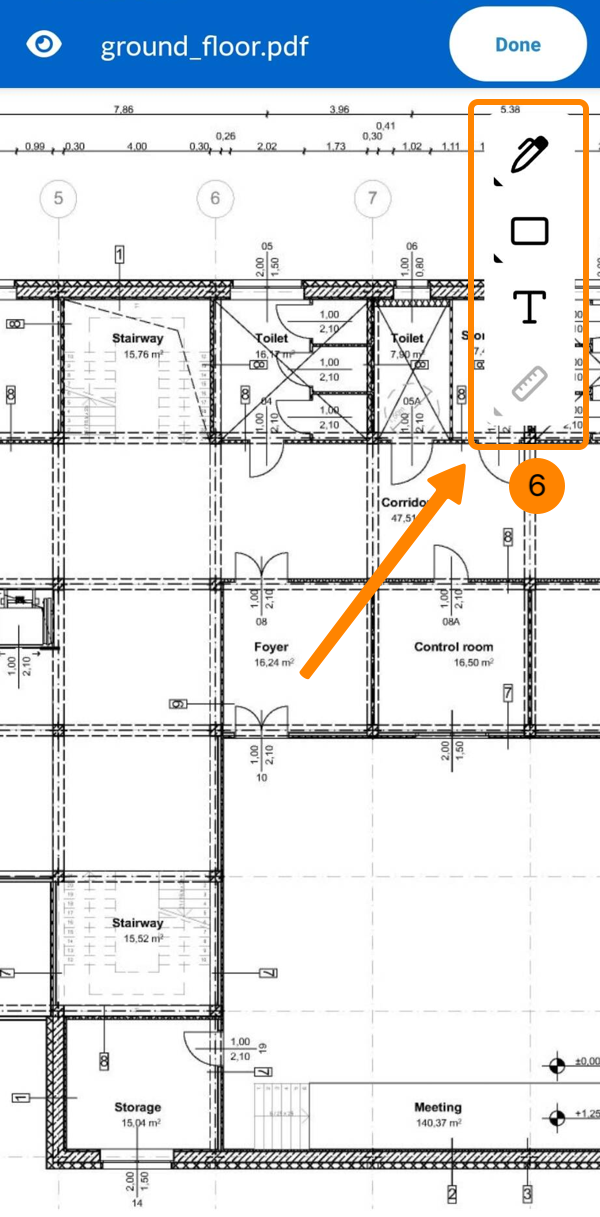

  6. Prikaz plana vidite s alatnom trakom za oznake plana

Alati za označavanje (prema vrsti)

Postoje različiti alati za označavanje koji su grupirani u sljedećim izbornicima prema vrstama označavanja:

Izvlačenje

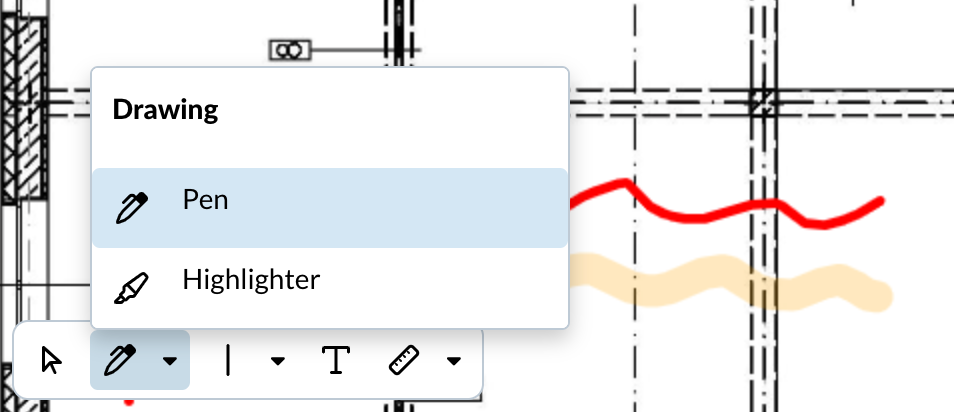

Crtanje slobodnom rukom uključuje alate za označavanje Olovka i Marker. Rade na isti način, s tim da je marker prema zadanim postavkama deblji i prozirniji.

Oblici

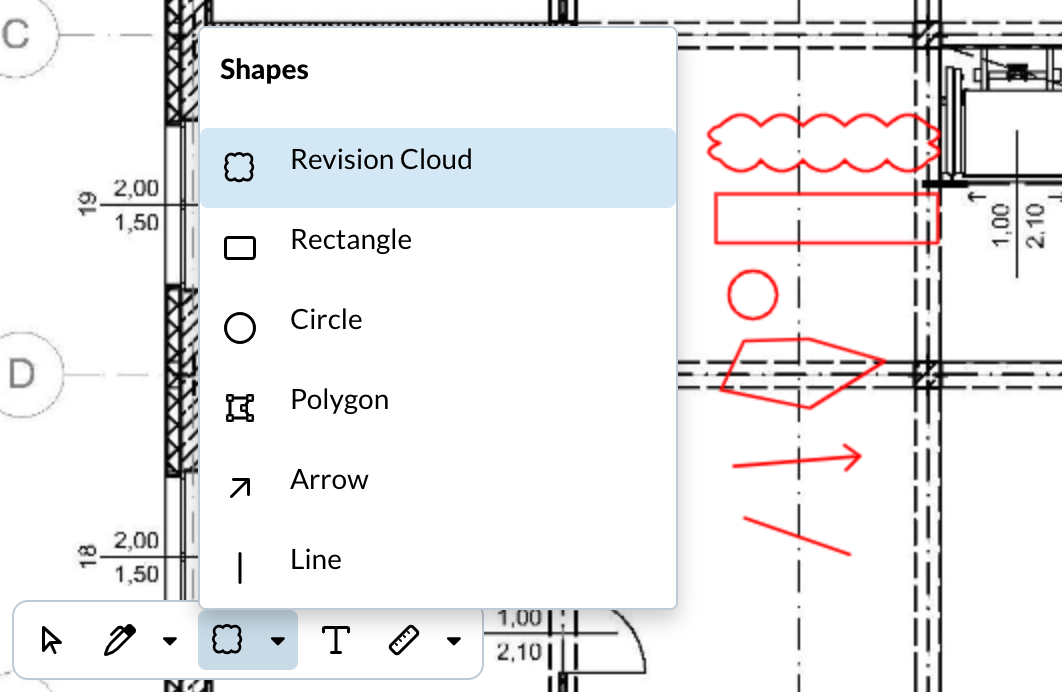

Oblici uključuju alate za označavanje Oblak za revizije, Pravokutnik, Krug,Mnogokut, Strelica i Linija.

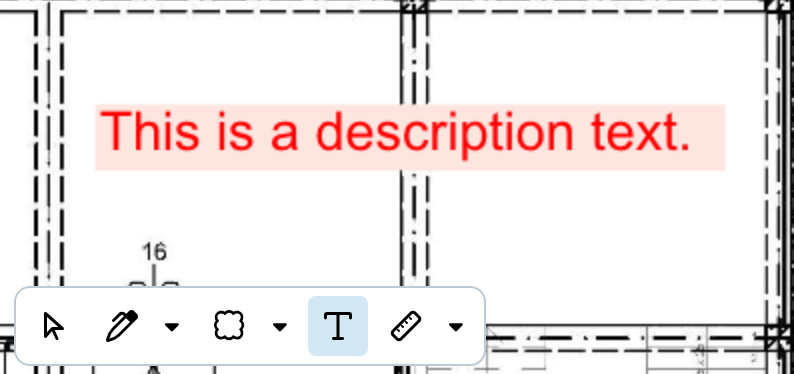

Tekst

Alat za označavanje teksta omogućuje vam dodavanje pisanih bilješki izravno na plan.

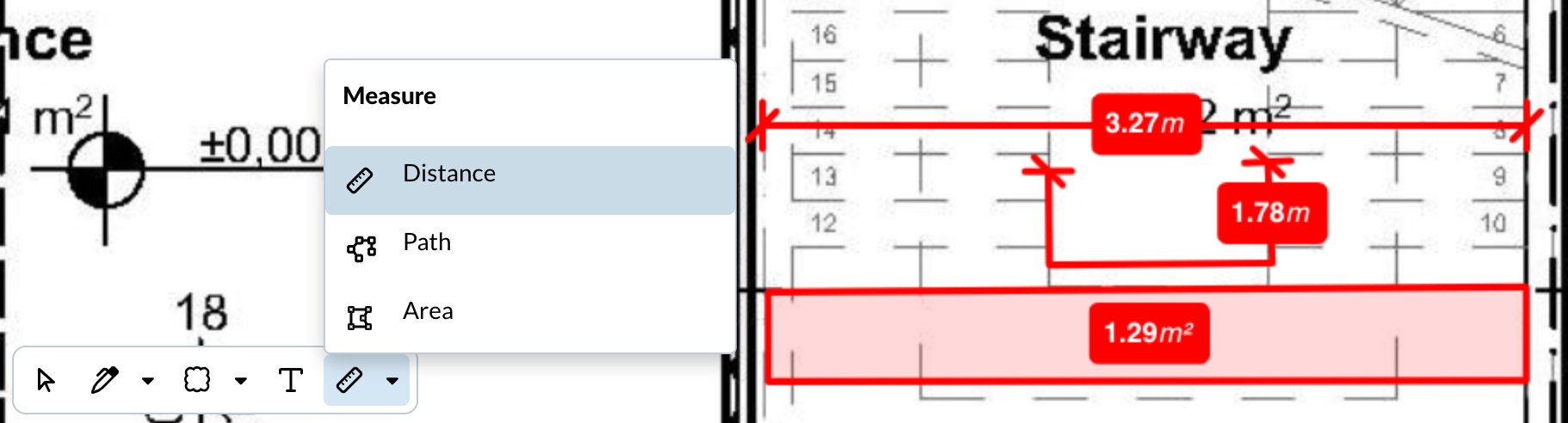

Mjerenja

Mjerenja uključuju alate za označavanje Udaljenost, Putanja  i Površine.

  • Udaljenost mjeri ravnu linijsku udaljenost između dvije točke u metrima.
  • Put mjeri ukupnu duljinu između više točaka u metrima.
  • Površina mjeri zatvorenu površinu u kvadratnim metrima.

Mjerenja su dostupna tek nakon što kalibrirate vagu za plan.

Izradi oznake

Izradite oznaku

Kada stvorite novu oznaku, ona automatski nasljeđuje postavke formatiranja iz posljednje oznake istog alata za označavanje. To vam omogućuje brzo dodavanje više oznaka s dosljednim stiliziranjem.

Sve nove oznake su privatne prema zadanim postavkama.

Oznake se spremaju na verziji plana. Kada se prenese nova verzija plana, sve oznake napravljene na prethodnoj verziji više nisu vidljive. Pogledajte i Ažuriranje planova.

Za izradu oznake:

  1. Odaberite alat za označavanje s alatne trake.
  2. Postavite ili nacrtajte oznake na planu.
  3. Nakon što postavite oznaku, ona se automatski sprema i pregledava u načinu uređivanja.

Zatim možete Urediti oznaku da biste je javno objavili na primjer ili Prilagoditi izgled oznake kao što je opisano u nastavku.

Postavite ili nacrtajte oznaku

Koraci za postavljanje ili crtanje oznaka malo se razlikuju ovisno o alatu za označavanje:

Olovka i marker:

  • Kliknite/dodirnite i držite za početak crtanja.
  • Otpustite za završetak.

Tekstualna polja, oblici (osim poligona) i mjerenja udaljenosti:

  • Kliknite/dodirnite i držite da biste postavili prvu točku ili kut.
  • Otpustite da biste postavili drugu točku ili kut.
  • Za tekstualna polja: Upišite tekst i kliknite/dodirnite izvan tekstualnog polja.

Oblici poligona i mjere površine:

  • Kliknite/dodirnite za postavljanje svake točke.
  • Ponovno kliknite/dodirnite početnu točku da biste zatvorili oblik.

Dimenzije puta:

  • Kliknite/dodirnite za postavljanje svake točke.
  • Dvaput kliknite/dodirnite zadnju točku ili pritisnite Enter za završetak.

Prikaži/sakrij oznake na planu

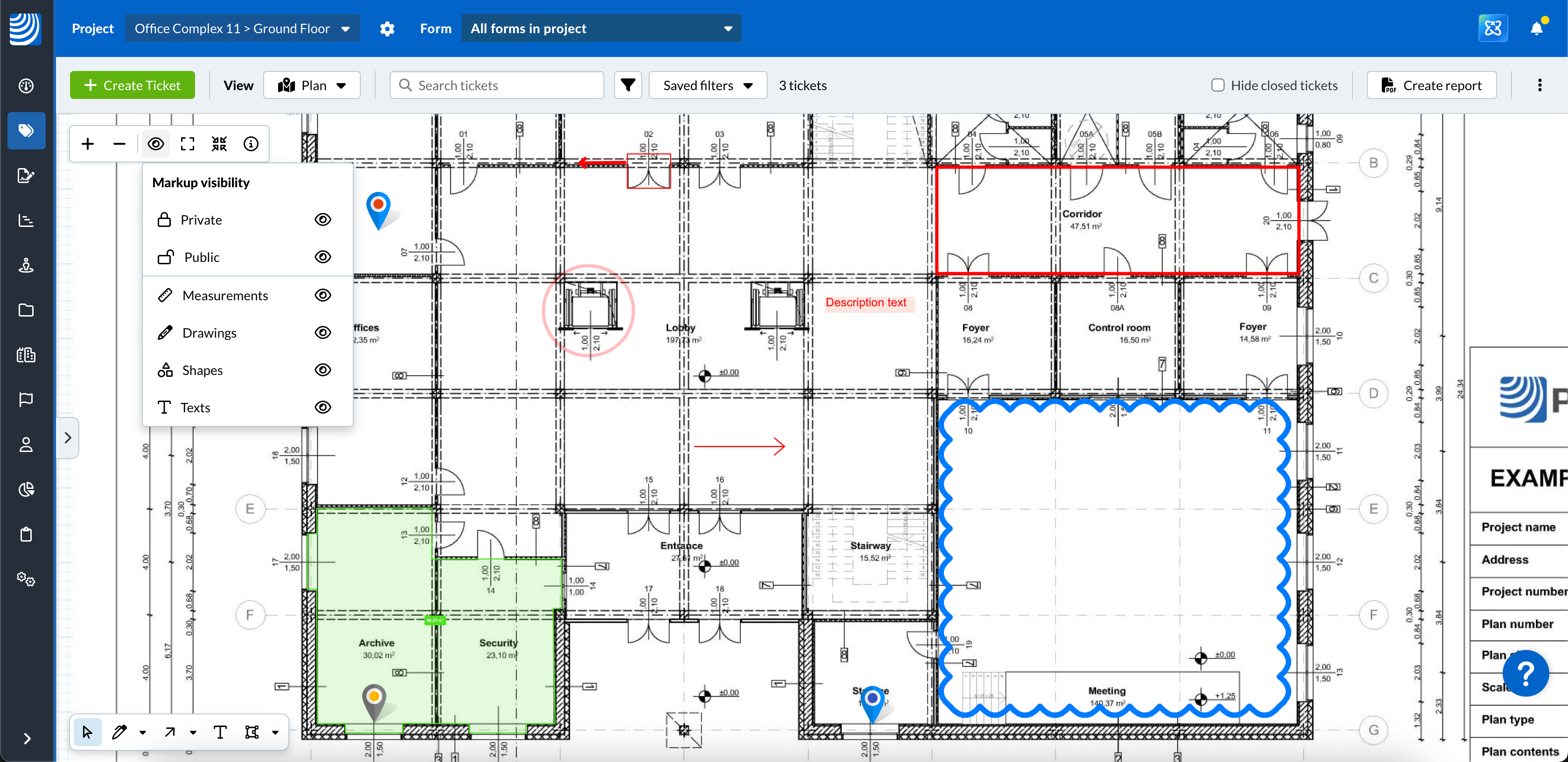

Prema zadanim postavkama vidite sve oznake koje ste kreirali ili koje su javne:

Oznake možete prikazati/sakriti na sljedeći način:

  • Vidljivost oznaka:
    • Privatno
    • Javno
  • Vrsta označavanja:
    • Mjere
    • Crteži
    • Oblici
    • Tekstovi

Za skrivanje oznaka prema vrsti ili vidljivosti:

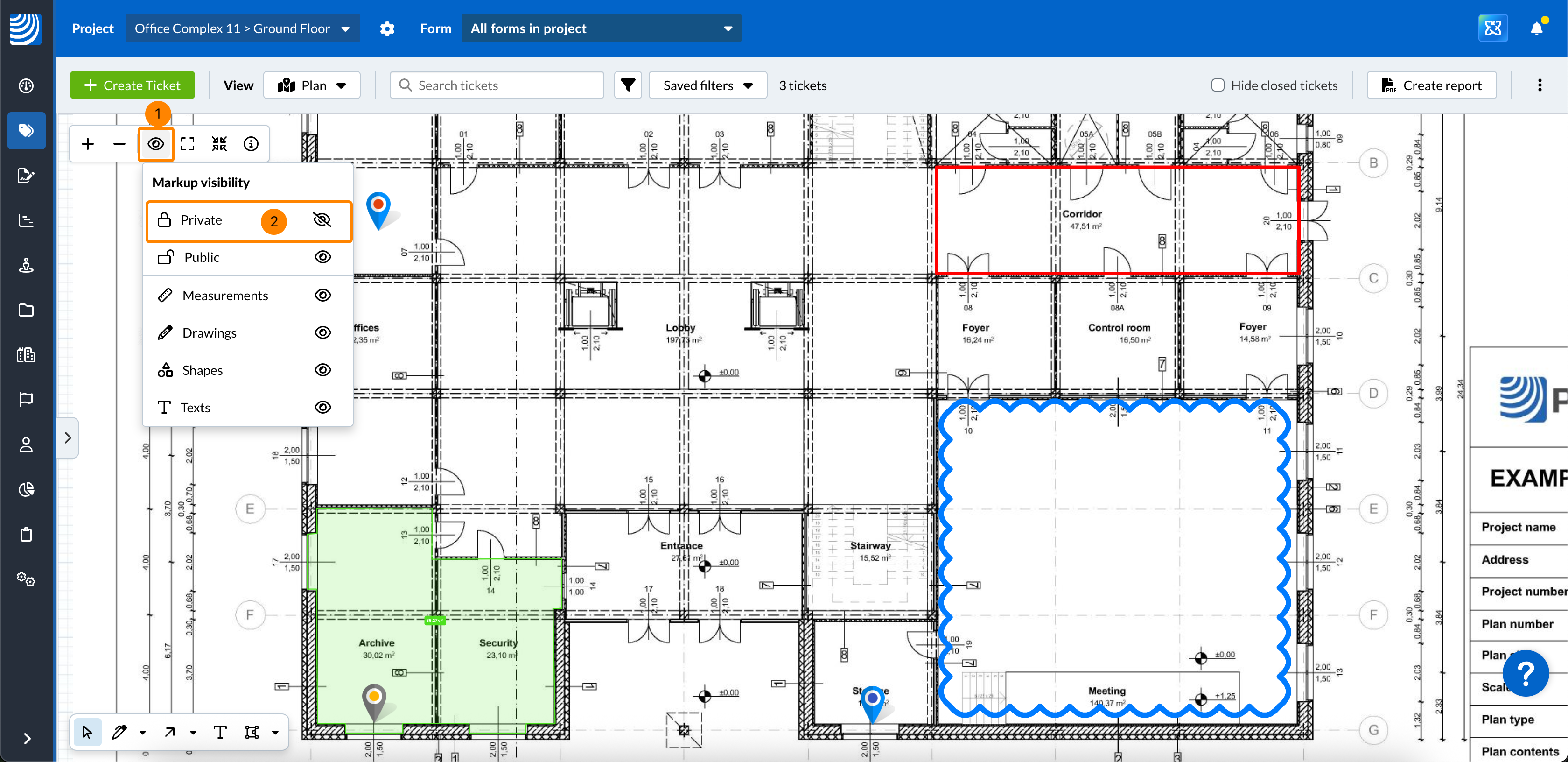

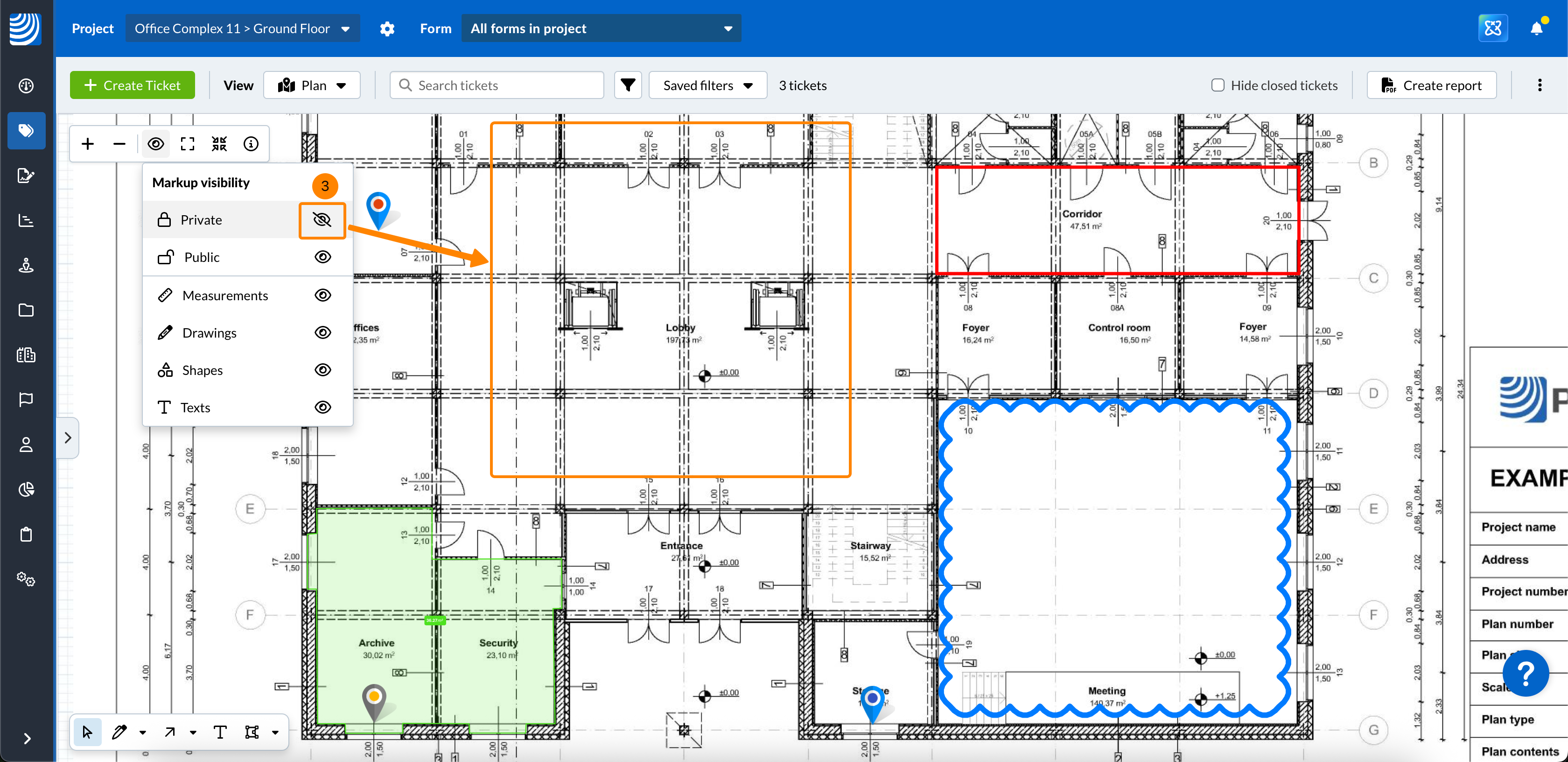

  1. Kliknite ikonu Oko
  2. Kliknite npr. Privatno da biste sakrili sve privatne oznake.
  3. Ikona prekriženog oka označava koje su oznake skrivene na planu.

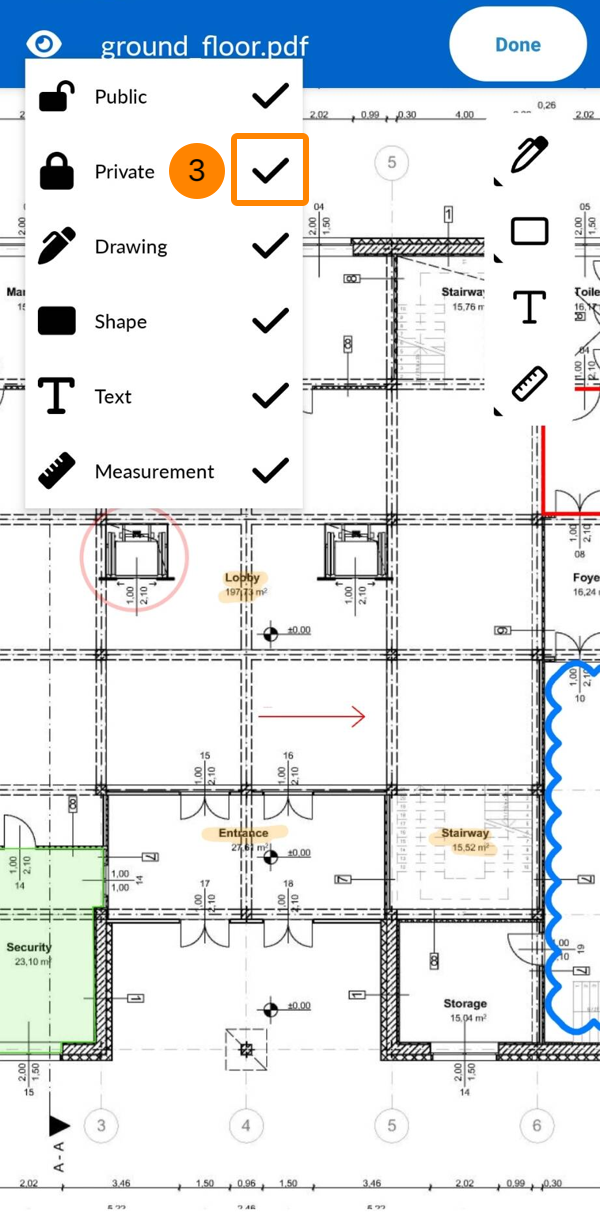

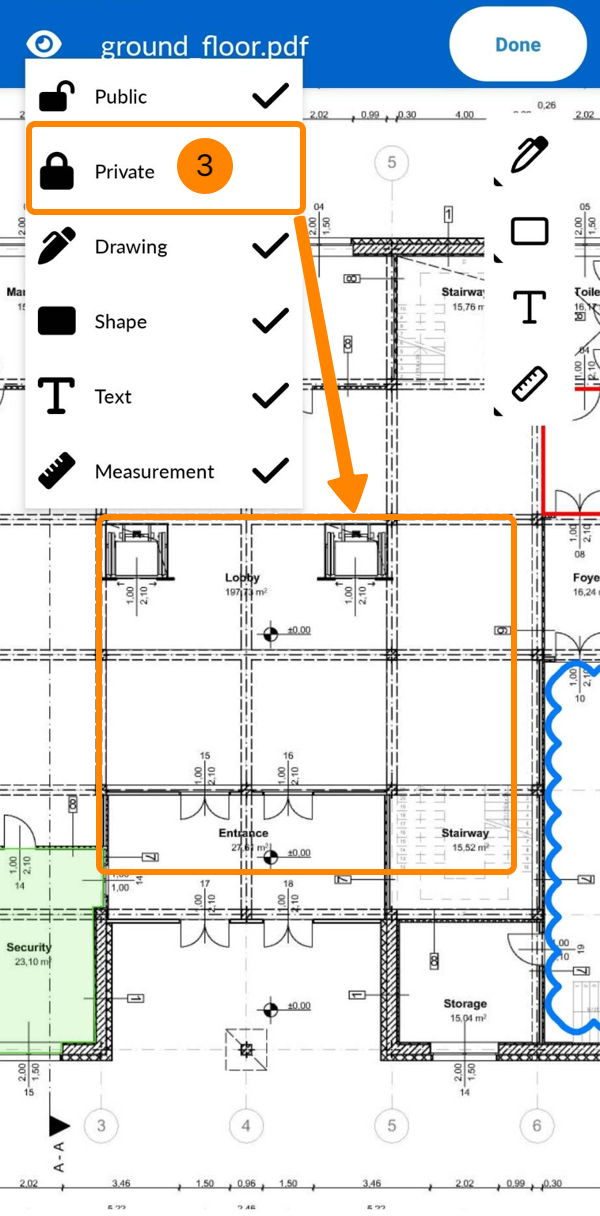

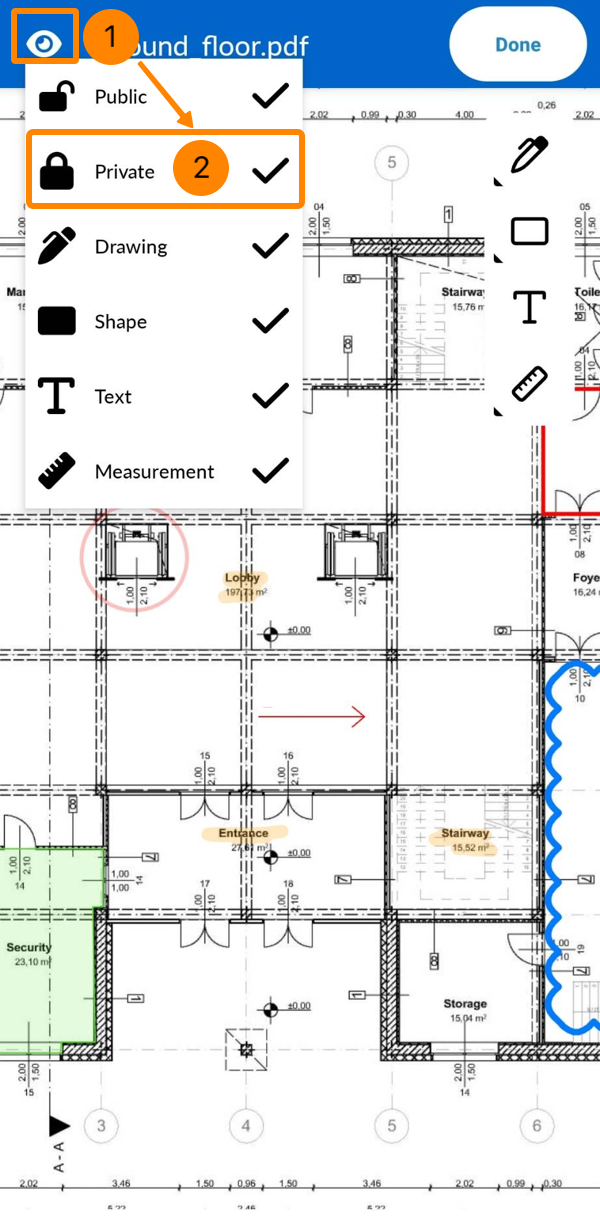

  1. Dodirnite ikonu Oko
  2. Dodirnite npr. Privatno da biste sakrili sve privatne oznake.
  3. Nedostajući znak ✔ označava koje su oznake skrivene na planu.

Za prikaz oznaka prema vrsti ili vidljivosti:

  1. Kliknite ikonu Oko
  2. Kliknite npr. Privatno da biste ponovno prikazali sve privatne oznake.
  3. Ikona oka označava koje su oznake prikazane na planu.
  1. Dodirnite ikonu Oko
  2. Dodirnite npr. Privatno da biste ponovno prikazali sve privatne oznake.
  3. Oznaka ✔ označava koje su oznake prikazane na planu.

Uređivanje oznaka

Odabir oznake prvi je korak za sve sljedeće upute.
Nove oznake automatski se odabiru tako da ih možete odmah urediti.

Odaberite oznaku

Za odabir oznake:

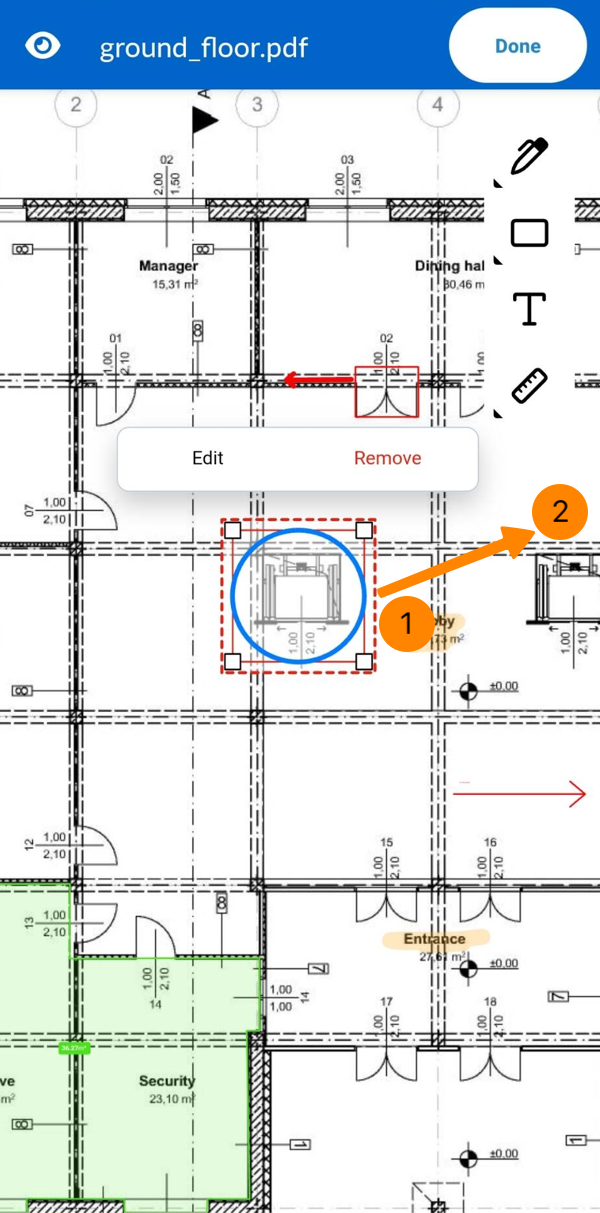

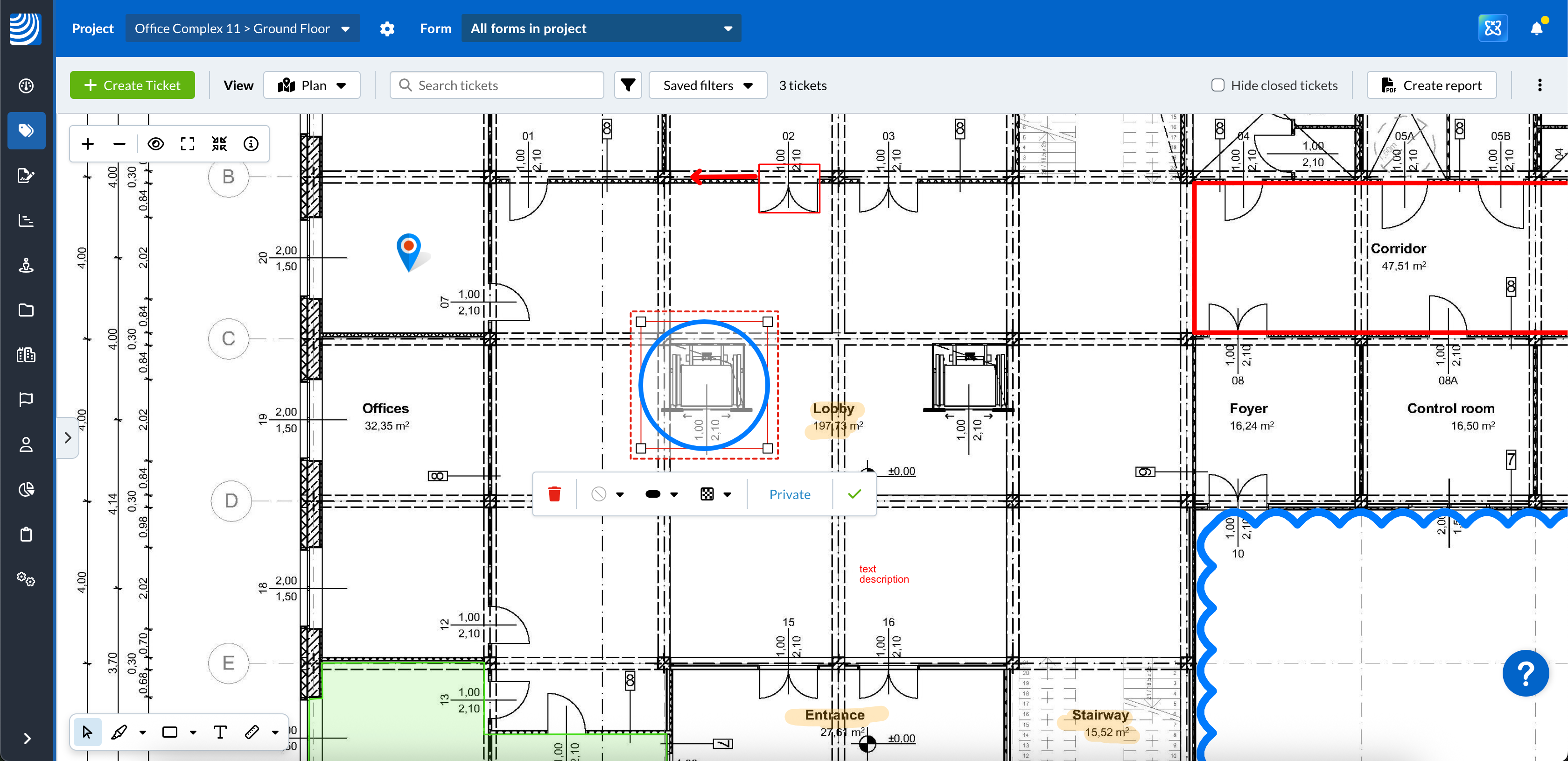

  1. Kliknite na oznaku

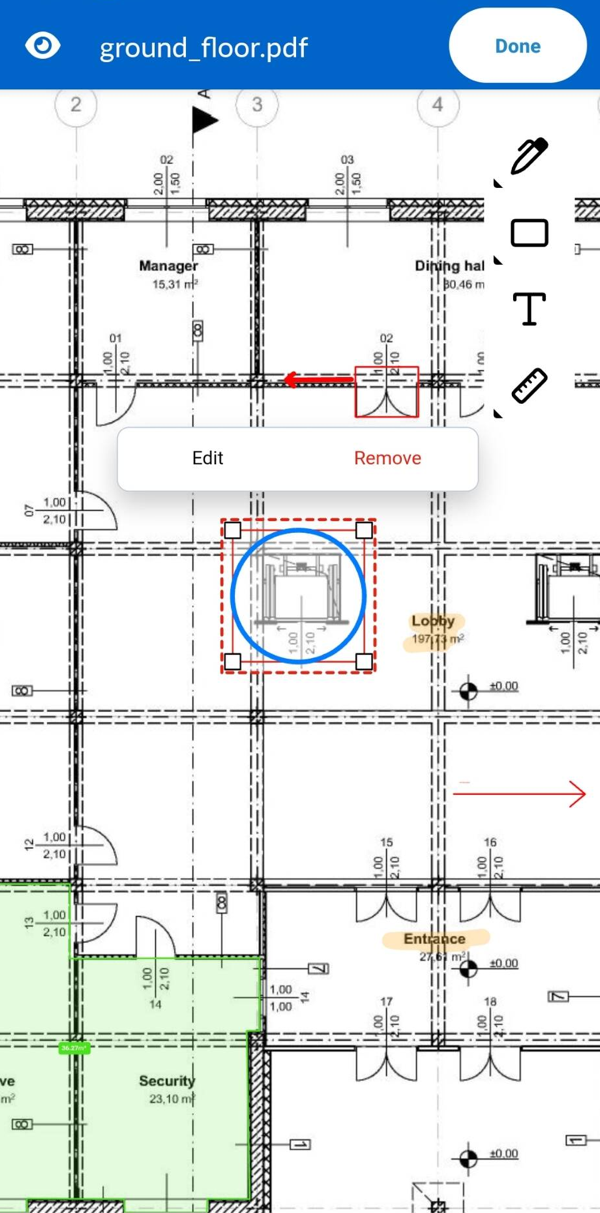

  2. Odabrana oznaka označena je crvenim točkastim okvirom

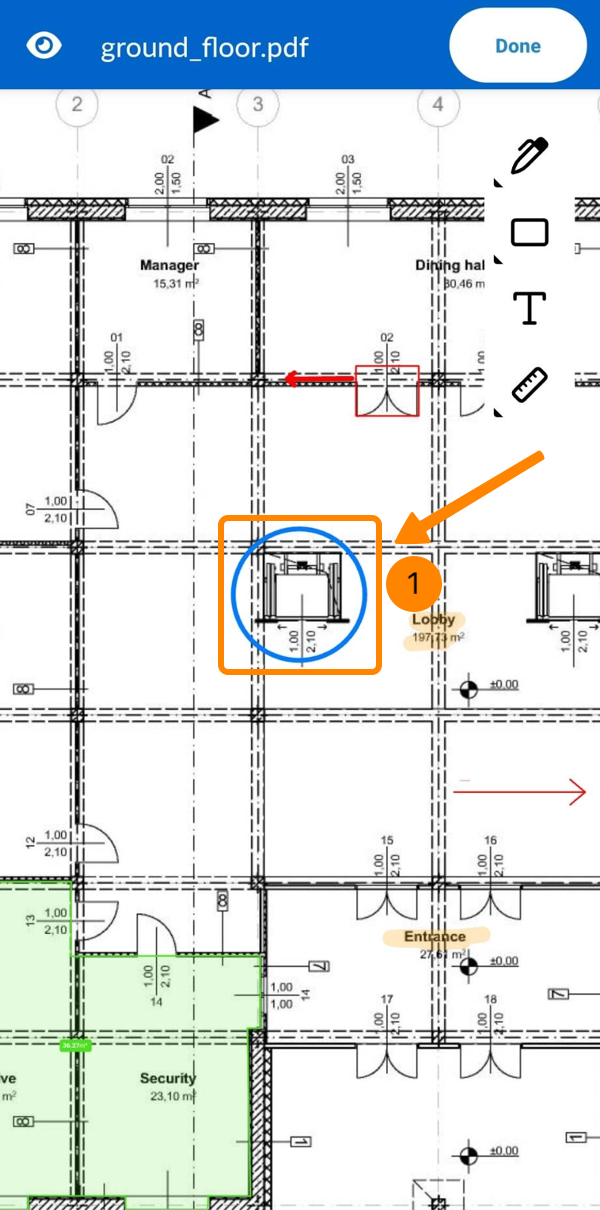

  1. Dodirnite oznaku
  2. Odabrana oznaka označena je crvenim točkastim okvirom

Morate kliknuti/dodirnuti liniju ili ispunjeno područje oznake. Na primjer, klikom/dodirivanjem unutar pravokutne oznake bez boje pozadine nećete je odabrati.

Promjena vidljivosti (javno/privatno)

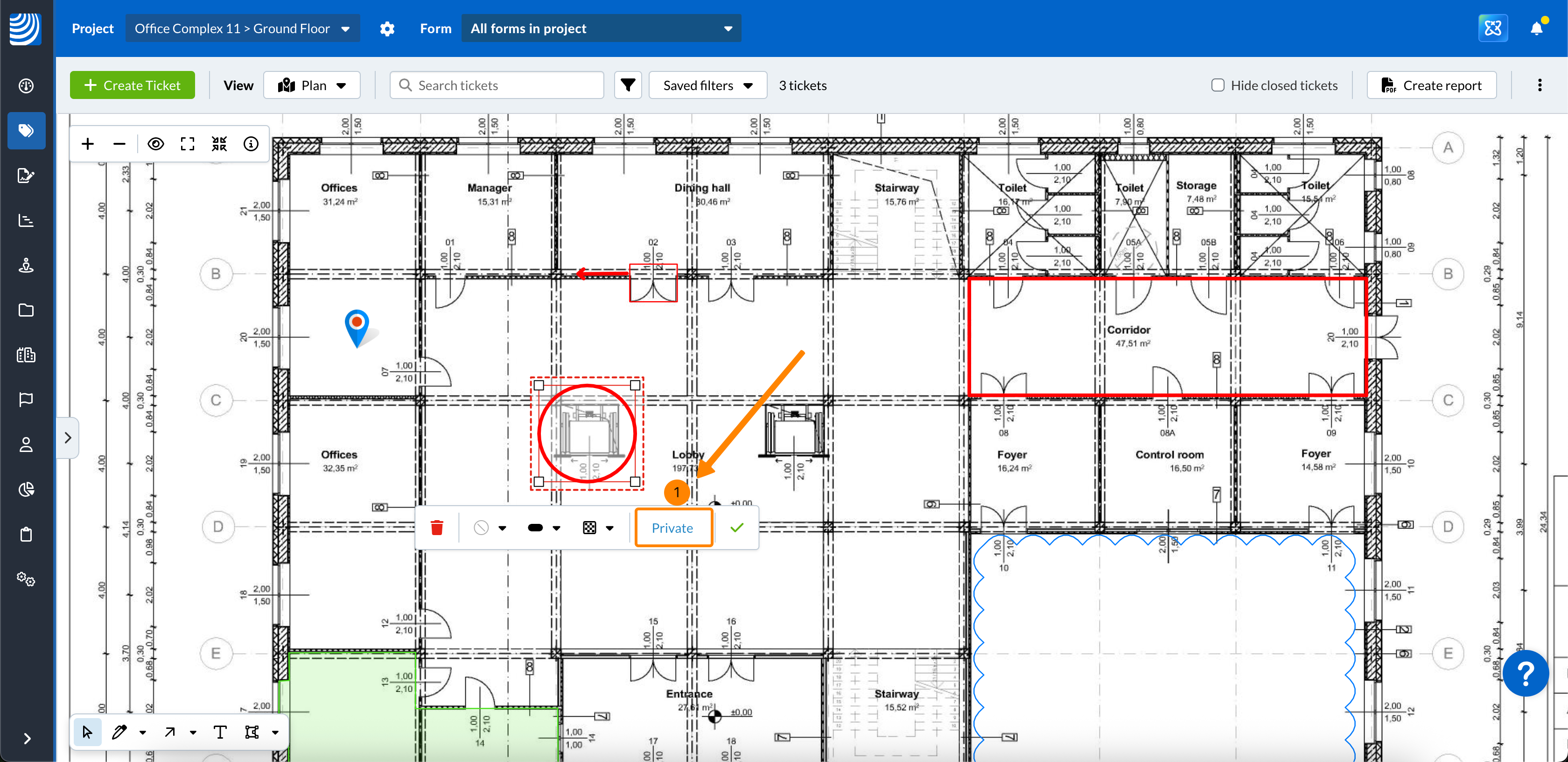

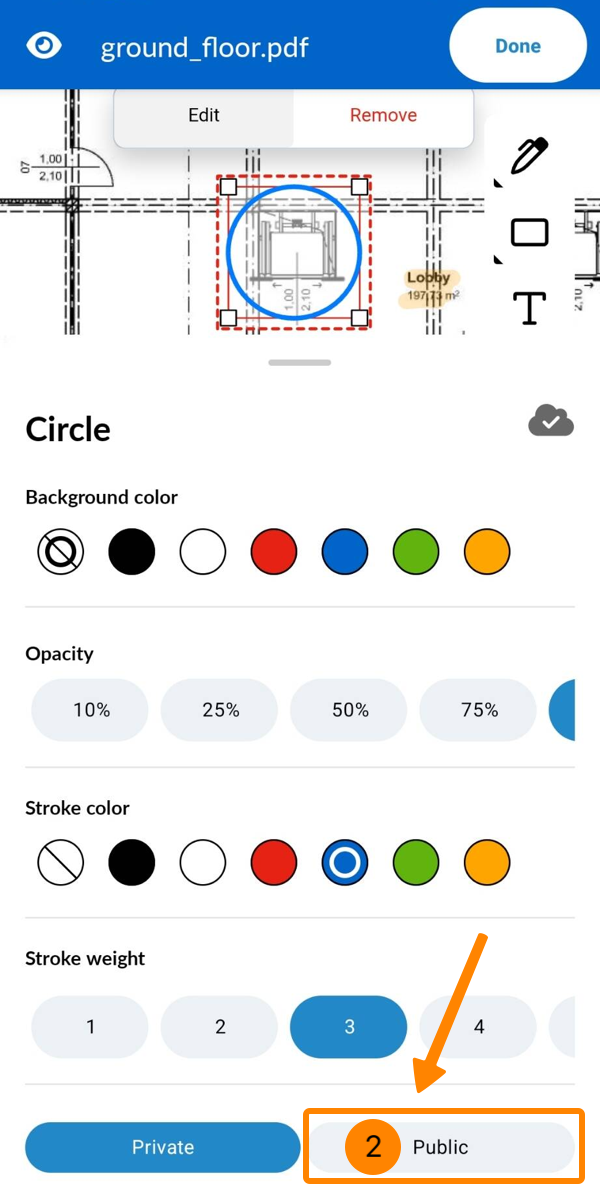

Da biste oznaku učinili javnom i vidljivom svima:

  1. Kliknite Privatno (gumb uvijek prikazuje trenutnu postavku vidljivosti)

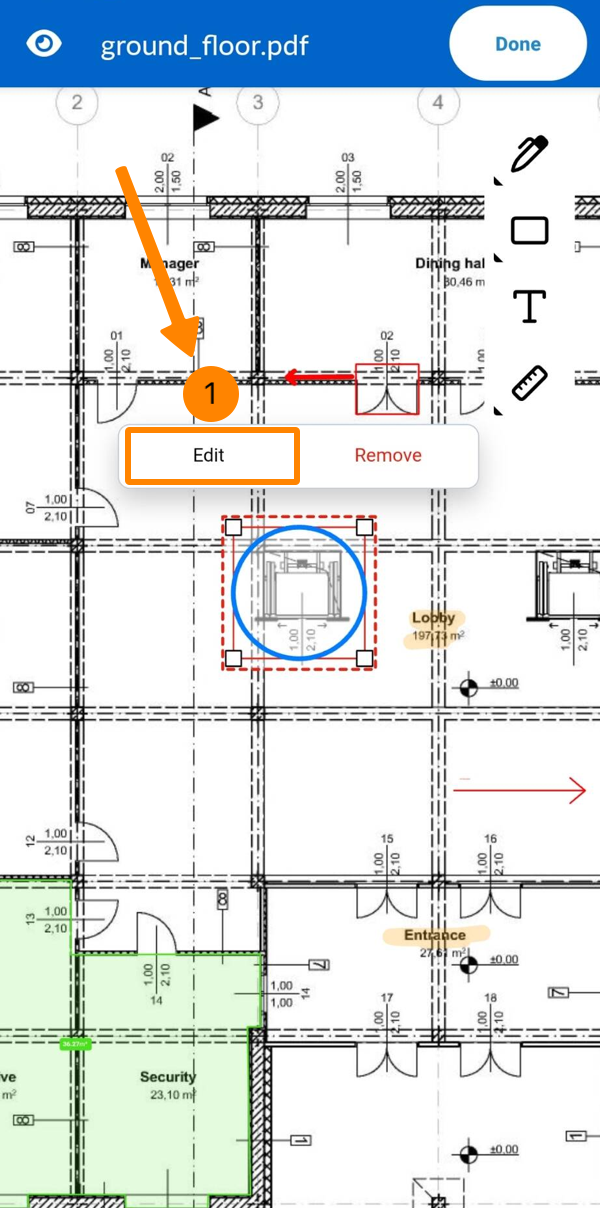

  1. Dodirnite Uredi
  2. Dodirnite Javno

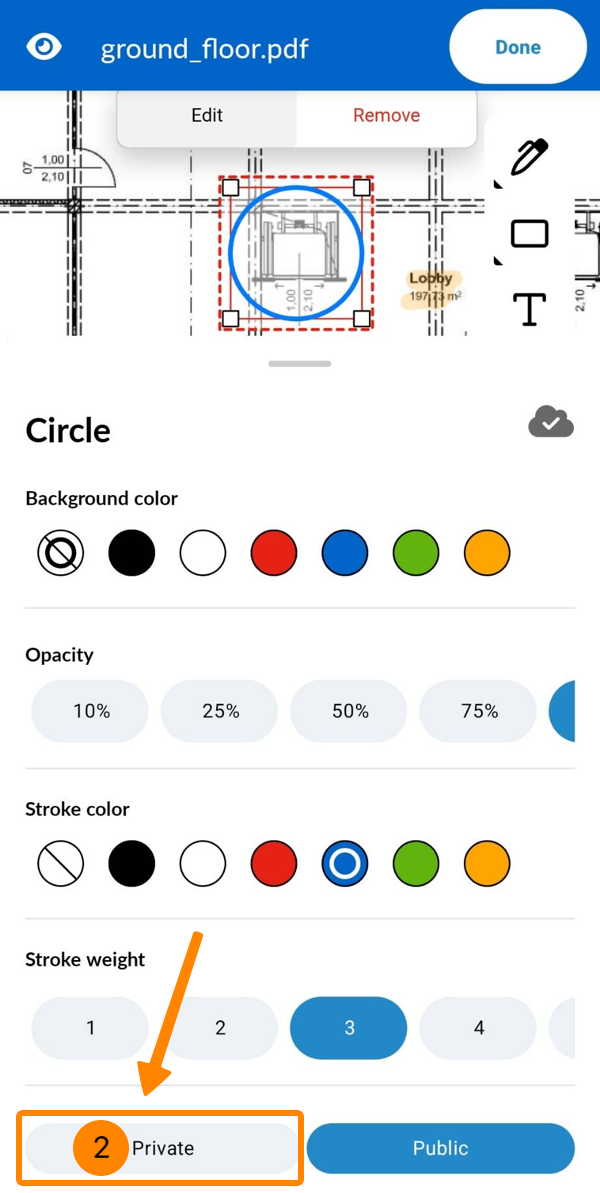

Da biste oznaku učinili privatnom i vidljivom samo vama:

  1. Kliknite Javno (gumb uvijek prikazuje trenutnu postavku vidljivosti)

  1. Dodirnite Uredi
  2. Dodirnite Privatno

Premještanje oznake

Za pomicanje položaja oznake:

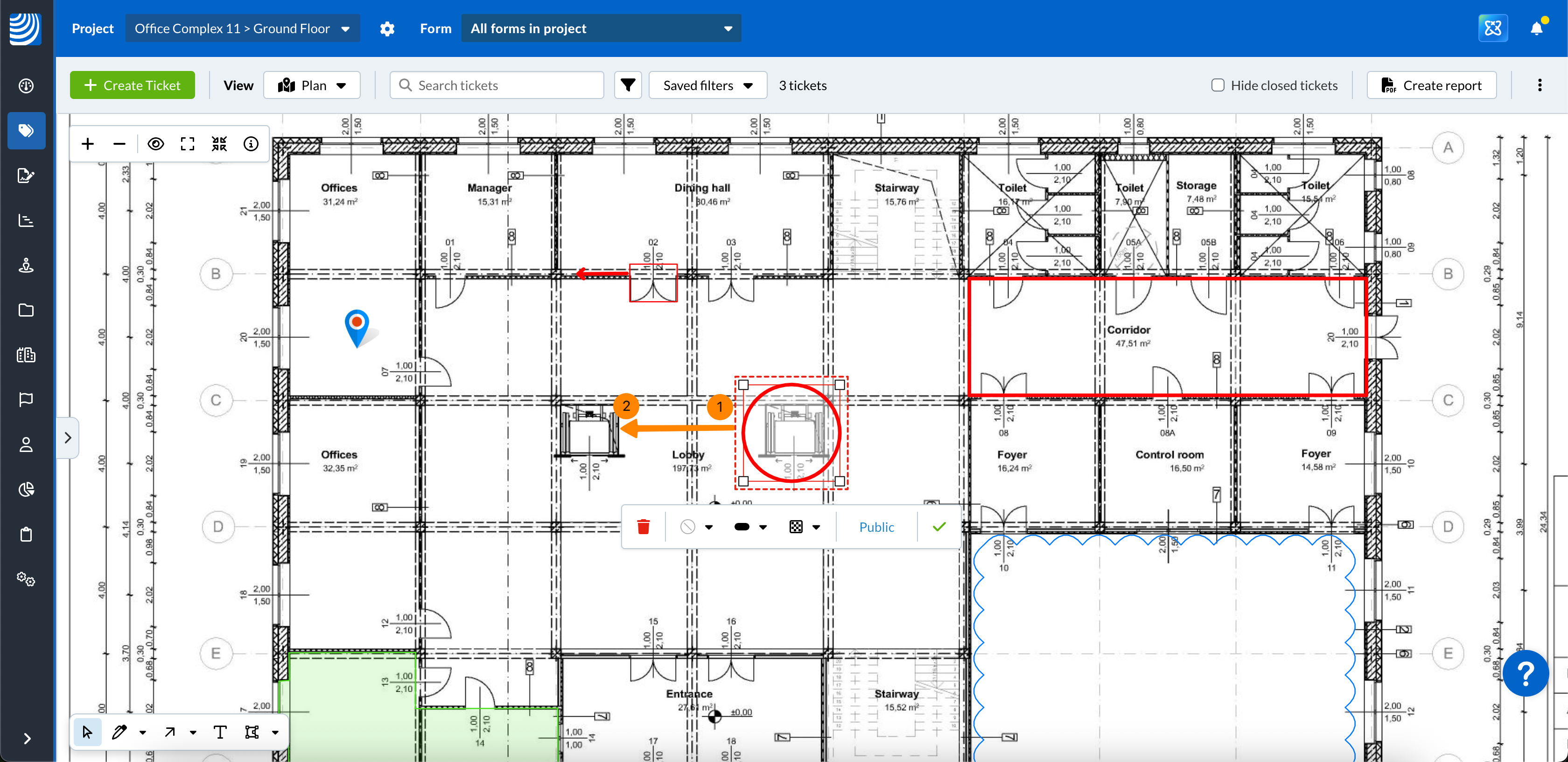

  1. Kliknite odabranu oznaku i držite pritisnutu tipku miša
  2. Pomaknite se na novi položaj i otpustite tipku miša

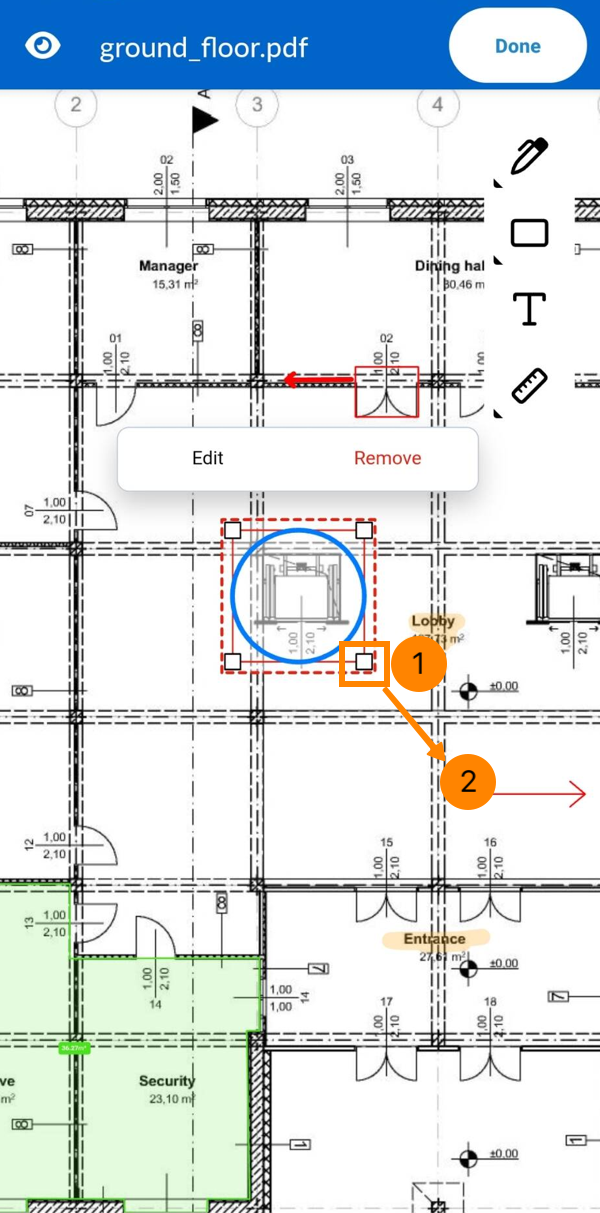

  1. Dodirnite i držite odabranu oznaku
  2. Pomaknite se na novi položaj i otpustite

Prilagodite liniju ili oblik oznake

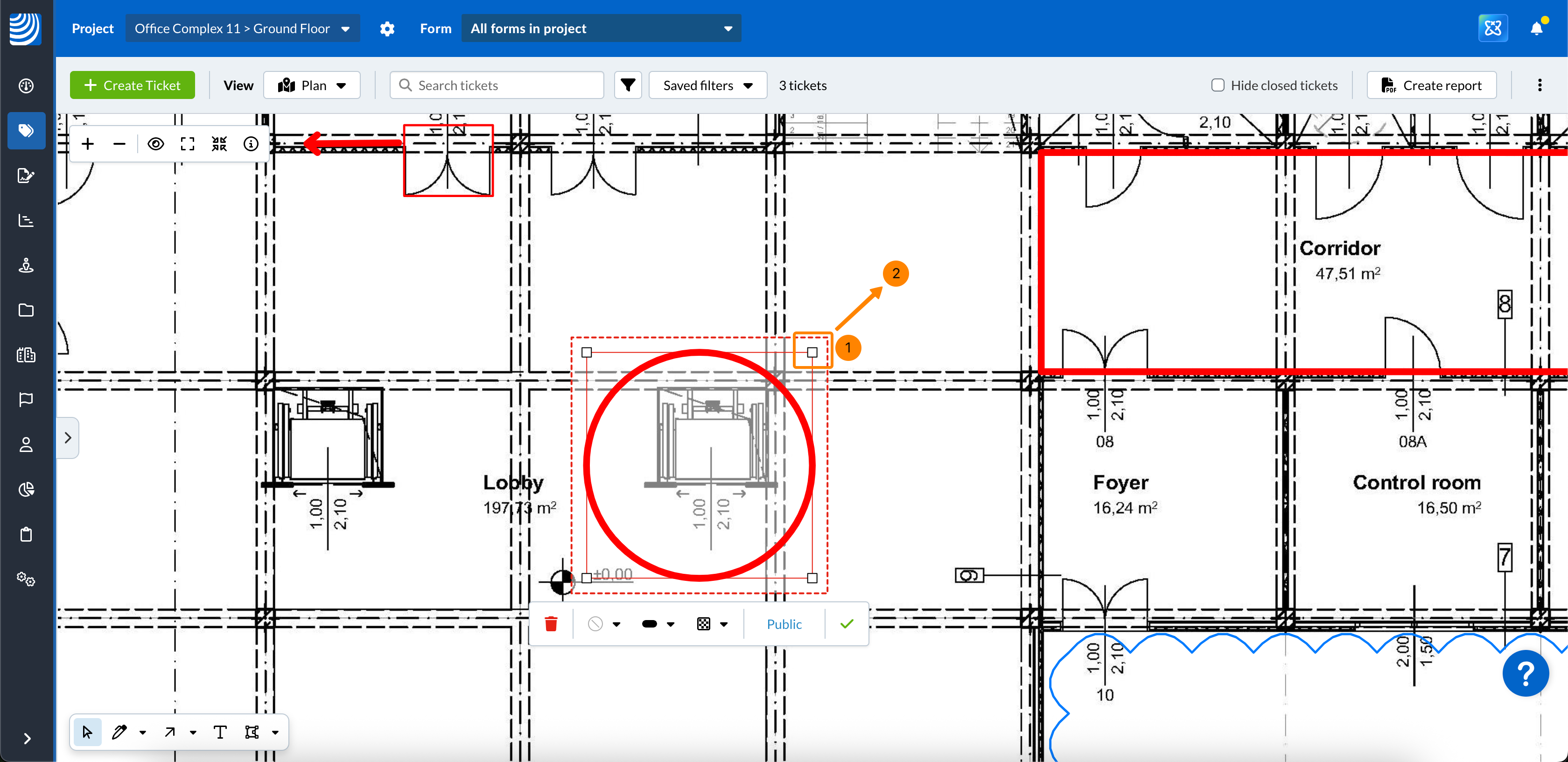

Za podešavanje točaka linije ili oblika:

  1. Kliknite na jednu od točaka i držite pritisnutu tipku miša
  2. Pomaknite se na novi položaj i otpustite tipku miša

  1. Dodirnite i držite jednu od točaka
  2. Pomaknite se na novi položaj i otpustite

Brisanje oznake

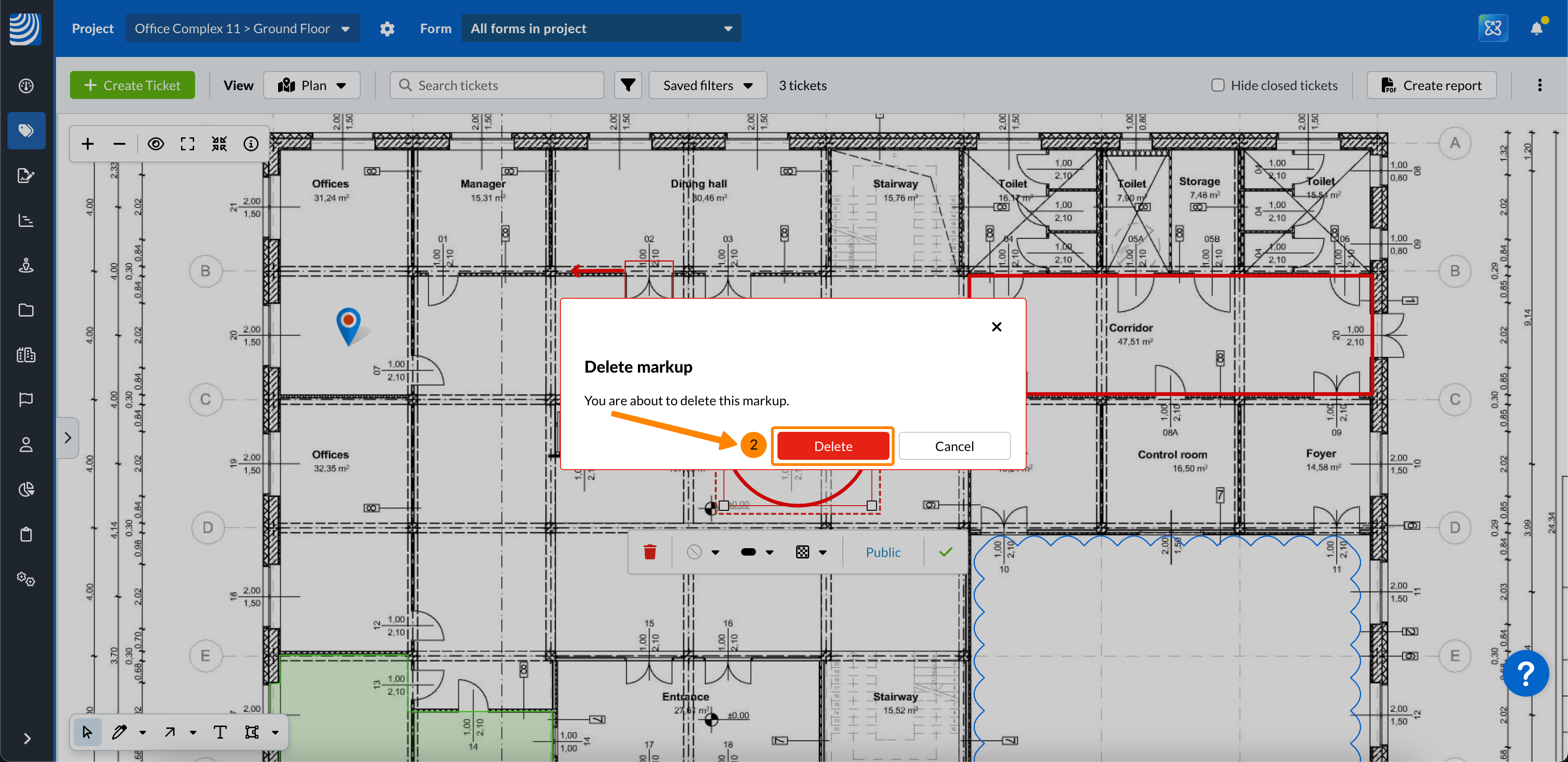

Za brisanje oznake:

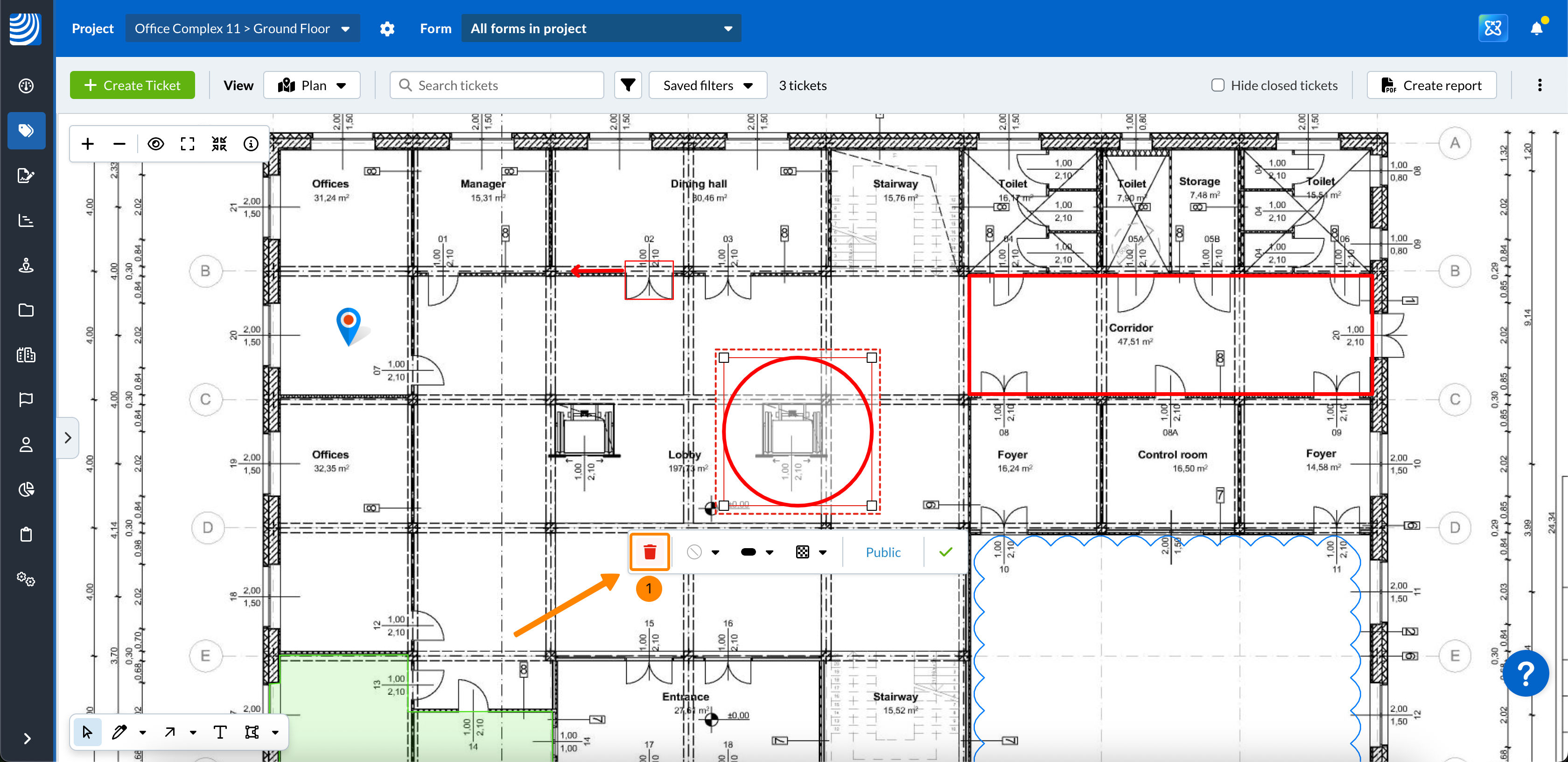

  1. Kliknite ikonu Otpad
  2. Kliknite Izbriši za potvrdu

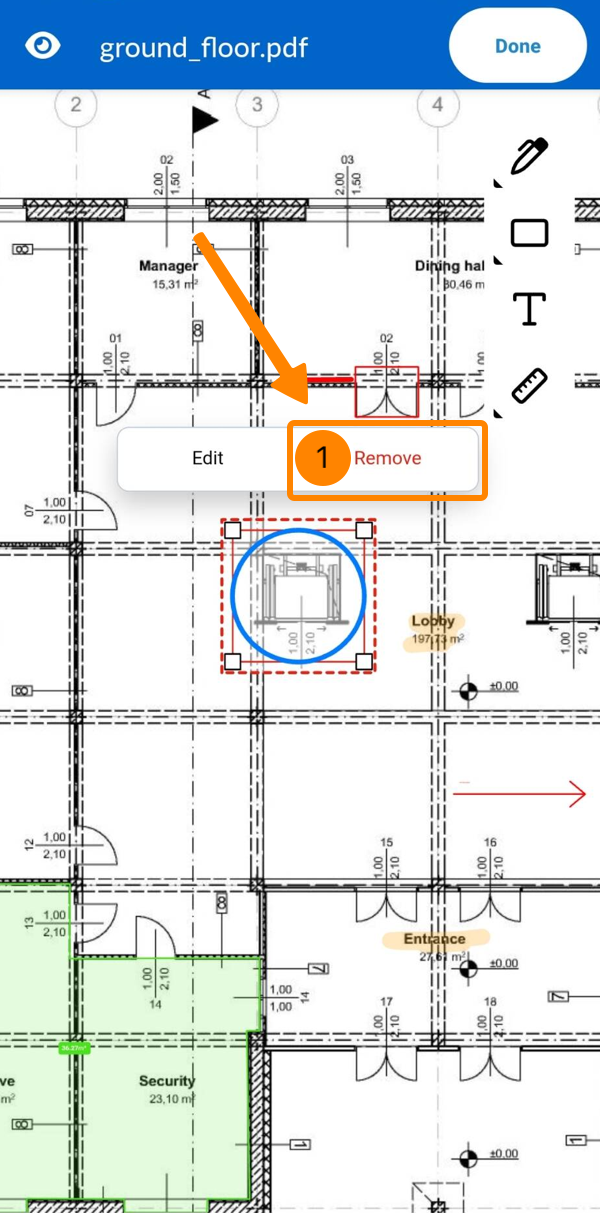

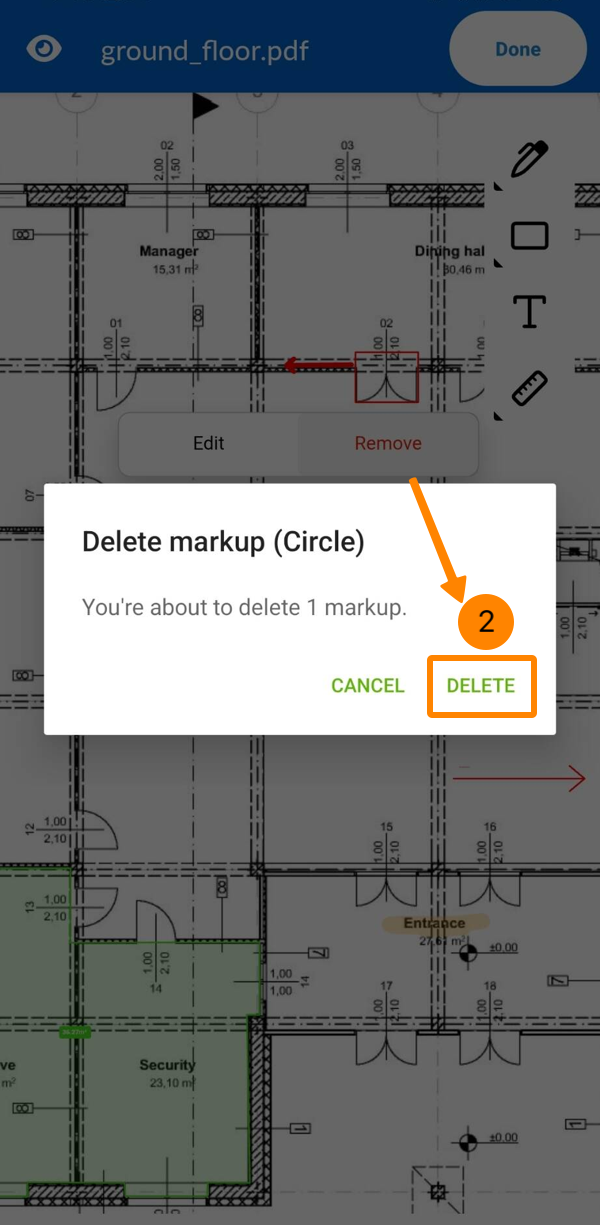

  1. Dodirnite Ukloni
  2. Dodirnite Izbriši za potvrdu

Prilagodite izgled oznake

Opcije oblikovanja razlikuju se ovisno o vrsti označavanja: linije, zatvoreni oblici ili tekst.

Za linije

Ovo se odnosi na sljedeće alate za označavanje: Olovka, Marker, Strelica, Linija, Udaljenost, i Putanja.

Za oznake linija možete prilagoditi sljedeće:

  • Boja poteza
  • Težina zaveslaja
  • Neprozirnost

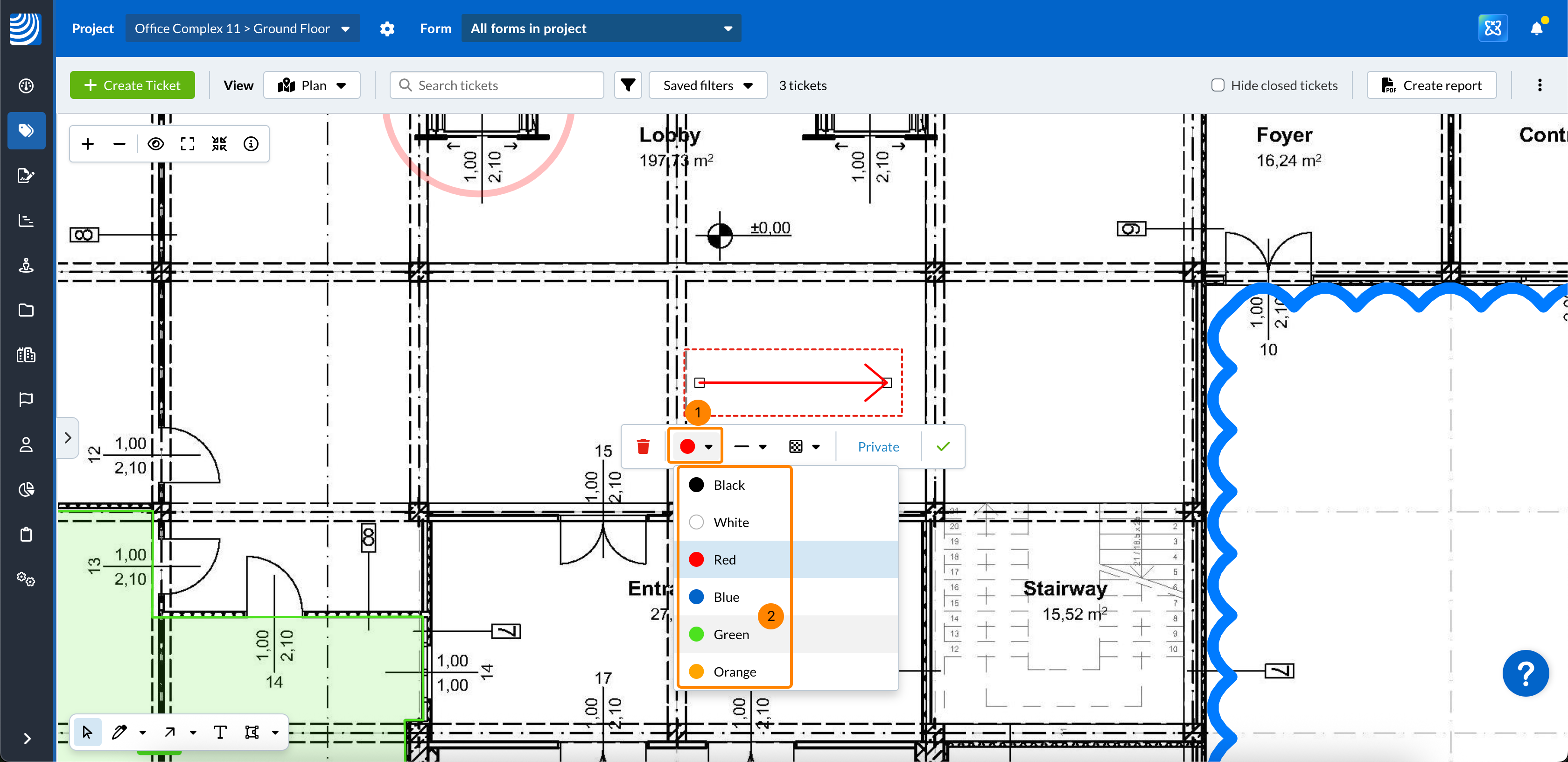

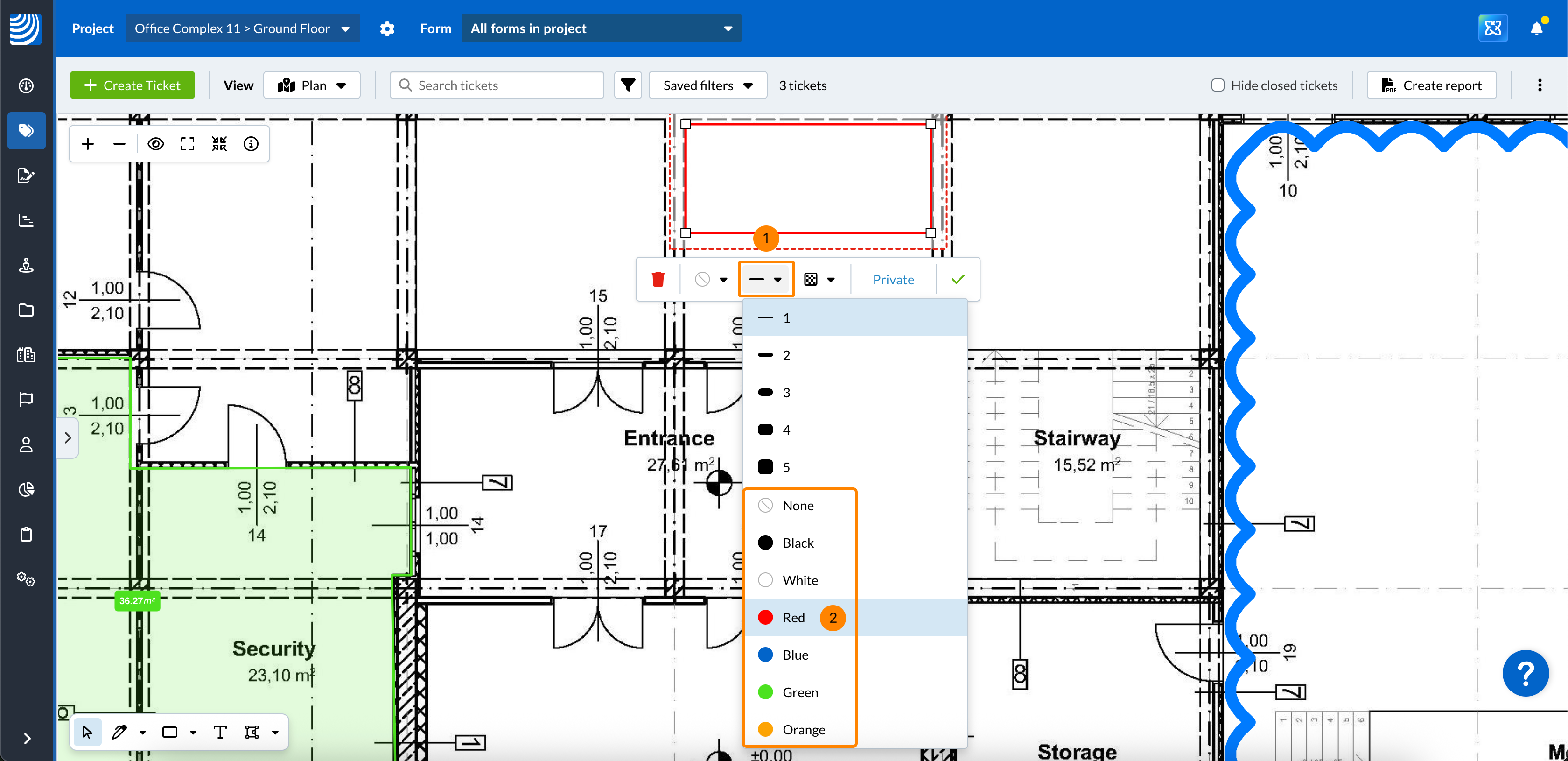

Za promjenu boje poteza:

  1. Kliknite na padajući izbornik Boja poteza
  2. Kliknite boju, npr. Zelena

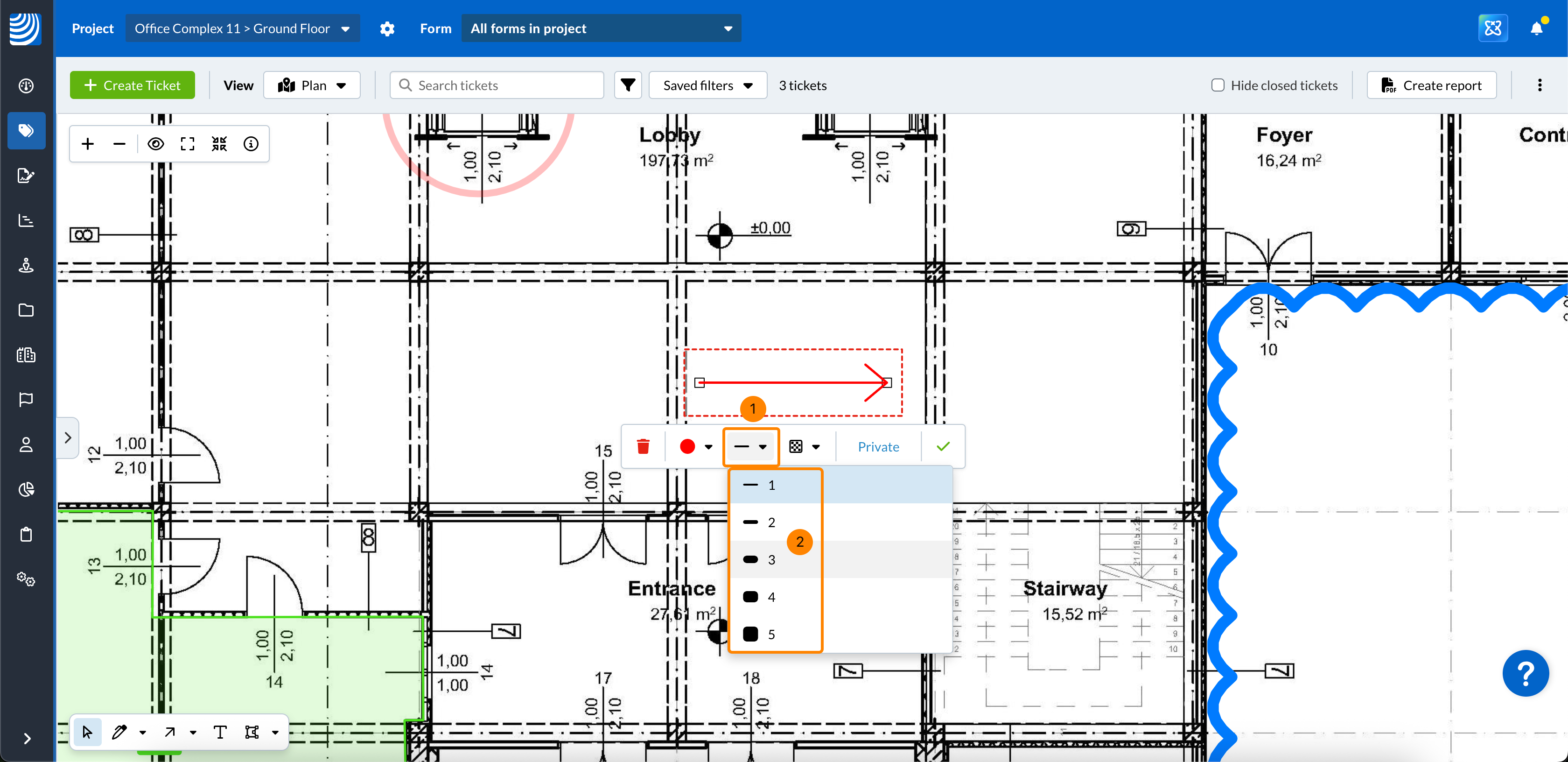

Za promjenu težine poteza:

  1. Kliknite padajući izbornik Debljina udarca
  2. Kliknite na debljinu poteza, npr. 3

Za promjenu neprozirnosti:

  1. Kliknite padajući izbornik Neprozirnost
  2. Kliknite na neprozirnost, npr. 75%

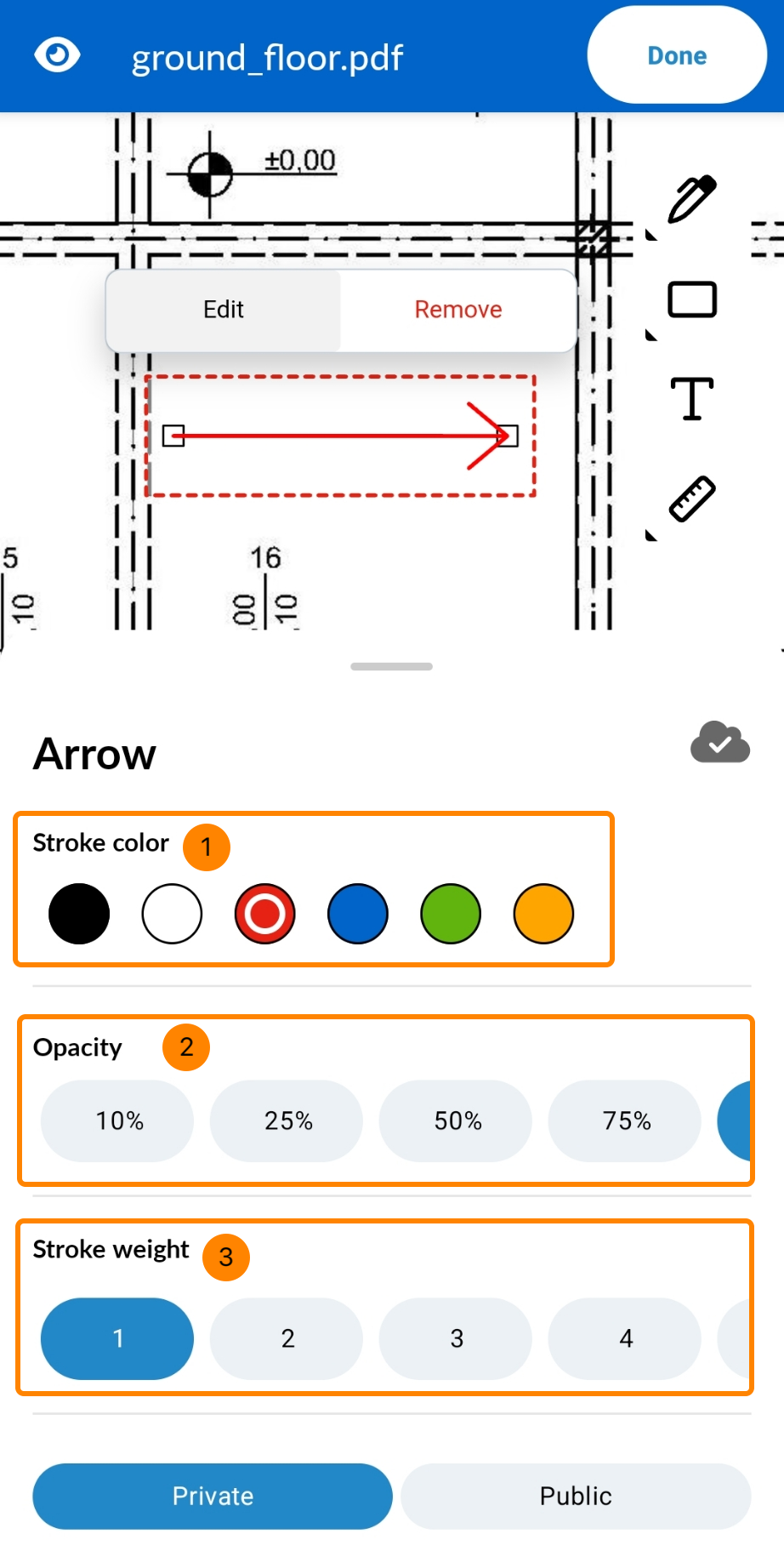

  1. Odaberite Boju poteza
  2. Odaberite Neprozirnost
  3. Odaberite Debelinu udarca

Za zatvorene oblike

To se odnosi na sljedeće alate za označavanje: Oblak za revizije, Pravokutnik, Krug, Poligon oblici i mjerenja površine.

Za oznake zatvorenih oblika možete prilagoditi sljedeće:

  • Boja pozadine
  • Težina zaveslaja
  • Boja poteza
  • Neprozirnost

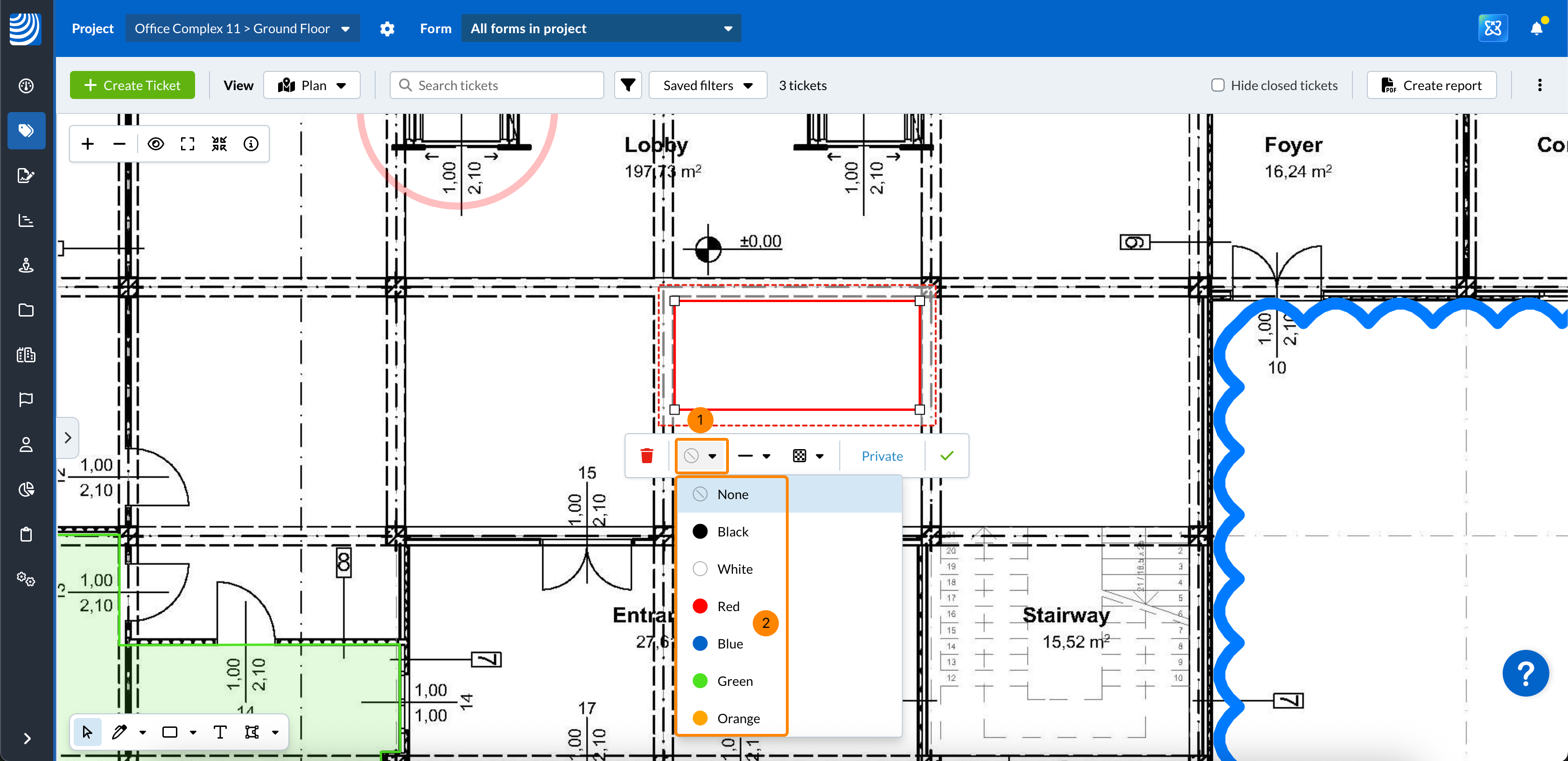

Za promjenu boje pozadine:

  1. Kliknite padajući izbornik Boja pozadine
  2. Kliknite boju pozadine, npr. Crvena

Za promjenu težine poteza:

  1. Kliknite na padajući izbornik Debljina/boja poteza
  2. Kliknite na debljinu poteza, npr. 3

Za promjenu boje poteza:

  1. Kliknite padajući izbornik Debljina/boja poteza
  2. Kliknite boju, npr. Crvena

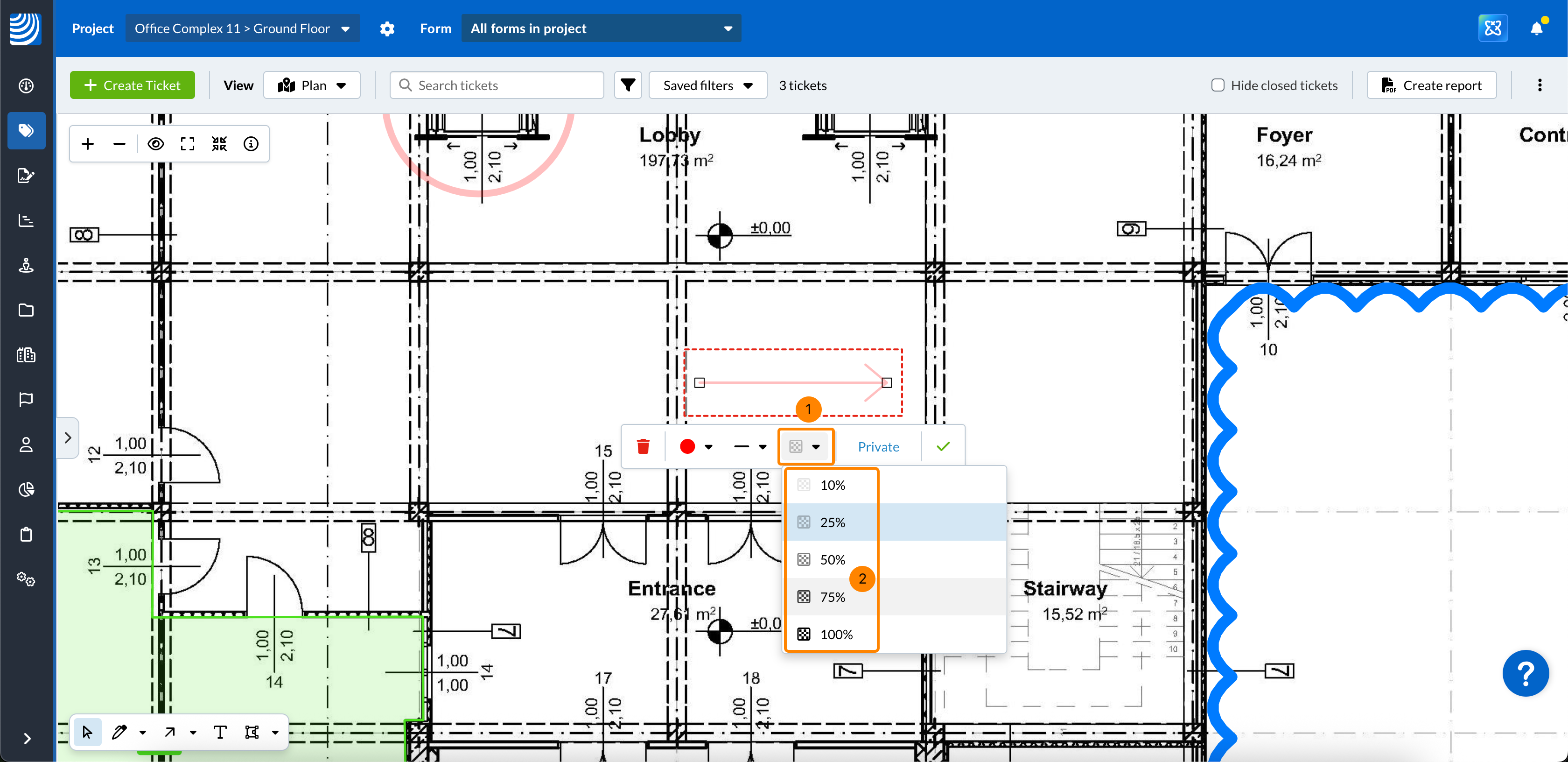

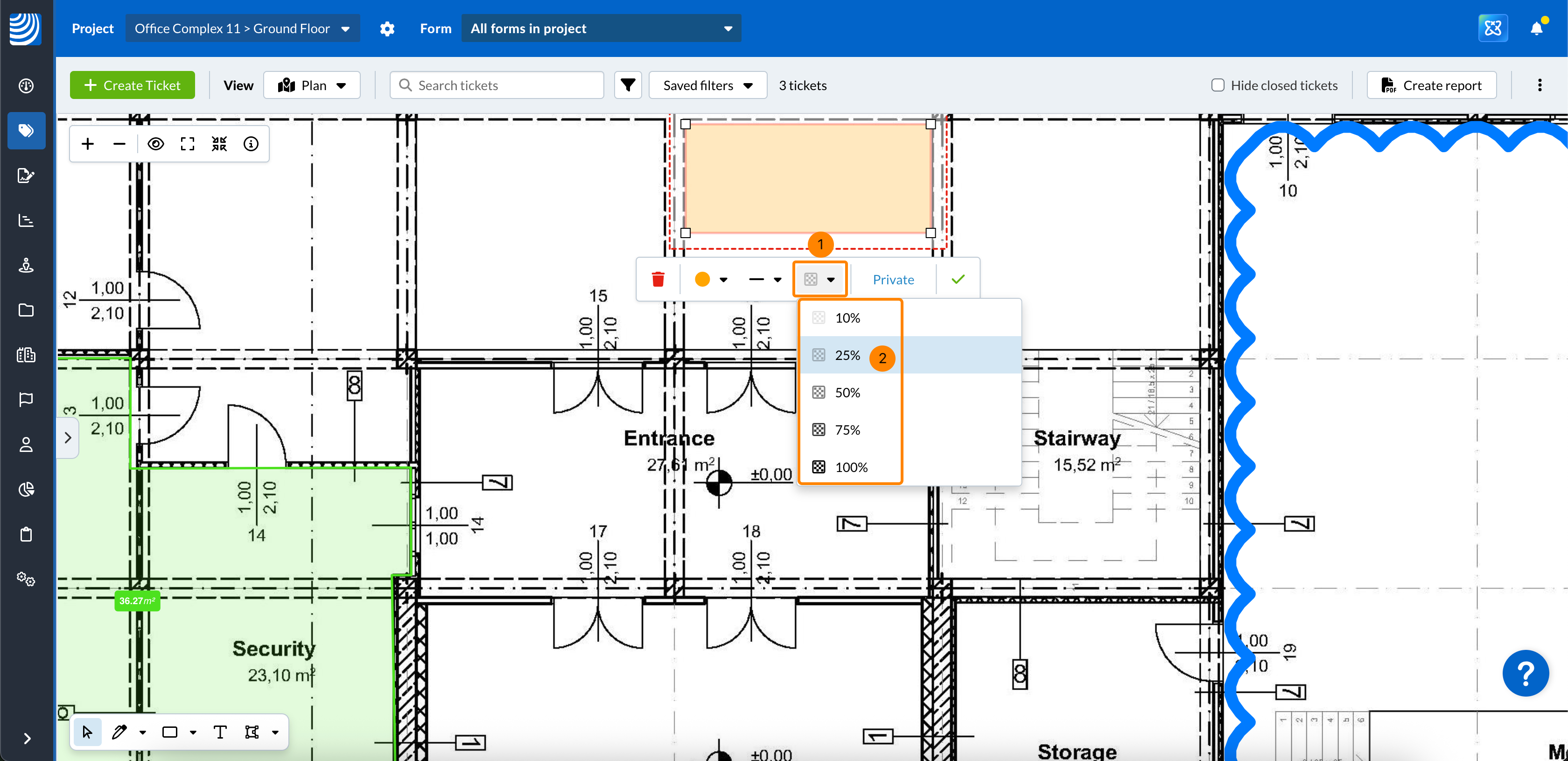

Za promjenu neprozirnosti:

  1. Kliknite padajući izbornik Neprozirnost
  2. Kliknite na neprozirnost, npr. 25%

Postavka neprozirnosti utječe i na boju obrisa (crte) i na boju pozadine (ispune).

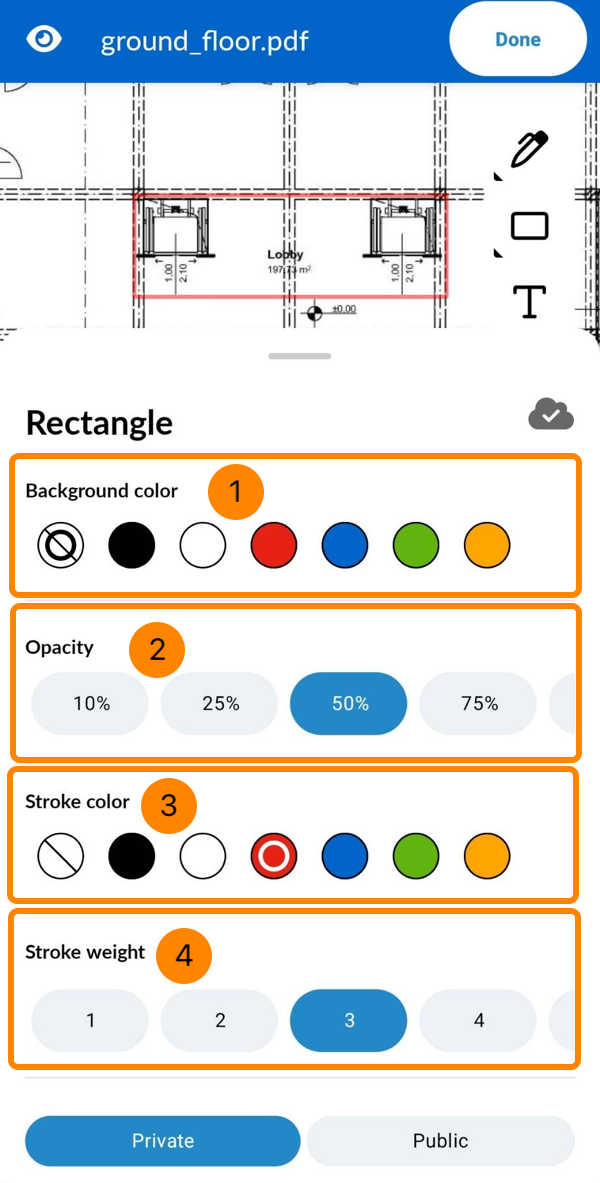

  1. Odaberite Boju pozadine
  2. Odaberite Neprozirnost
  3. Odaberite Boju poteza
  4. Odaberite Debelinu udarca

Za tekstove

Za tekstualne oznake možete prilagoditi sljedeće:

  • Boja fonta
  • Veličina fonta
  • Prikaži pozadinu
    • Omogućeno – Dodaje čvrstu pozadinu iza teksta koristeći svjetliju nijansu boje teksta, što olakšava čitanje preko detaljnih planova.
    • Onemogućeno – Ne primjenjuje se pozadina; plan ostaje vidljiv iza teksta.

Za promjenu boje fonta:

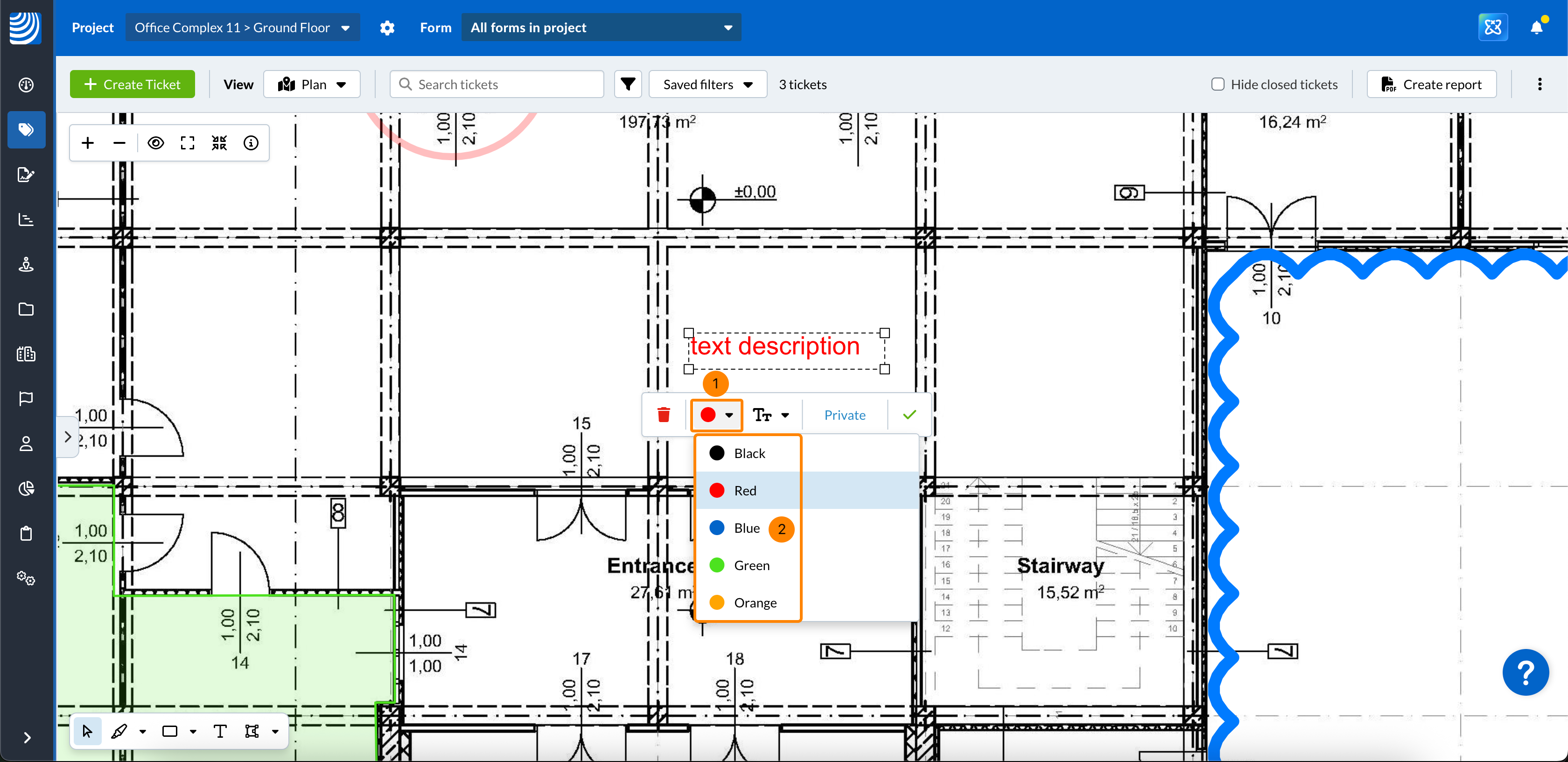

  1. Kliknite padajući izbornik Boja fonta
  2. Kliknite boju, npr. Plava

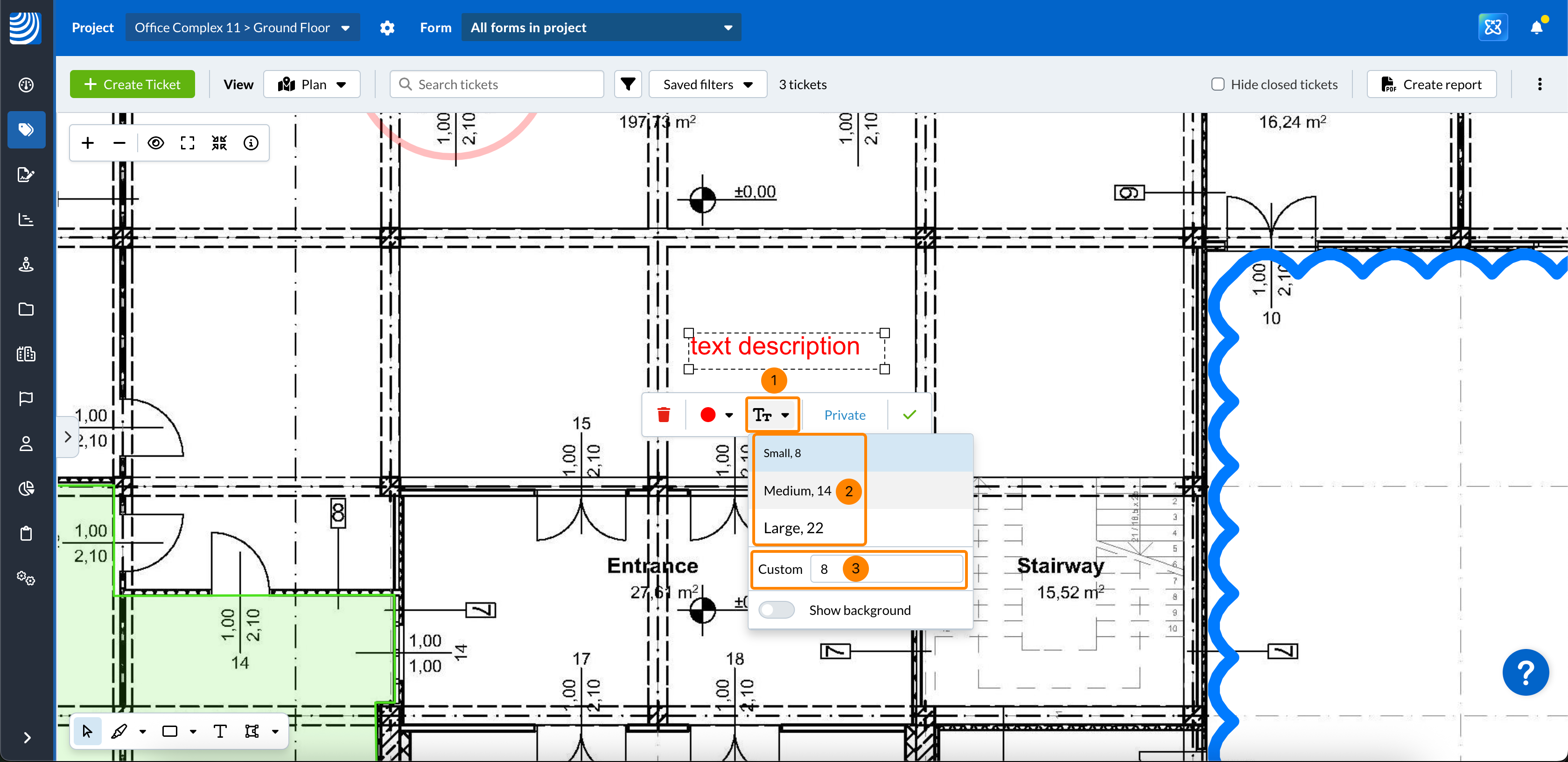

Za promjenu veličine fonta:

  1. Kliknite padajući izbornik Veličina fonta
  2. Kliknite veličinu fonta Mala, Srednja ili Velika
  3. ILI unesite prilagođenu veličinu fonta

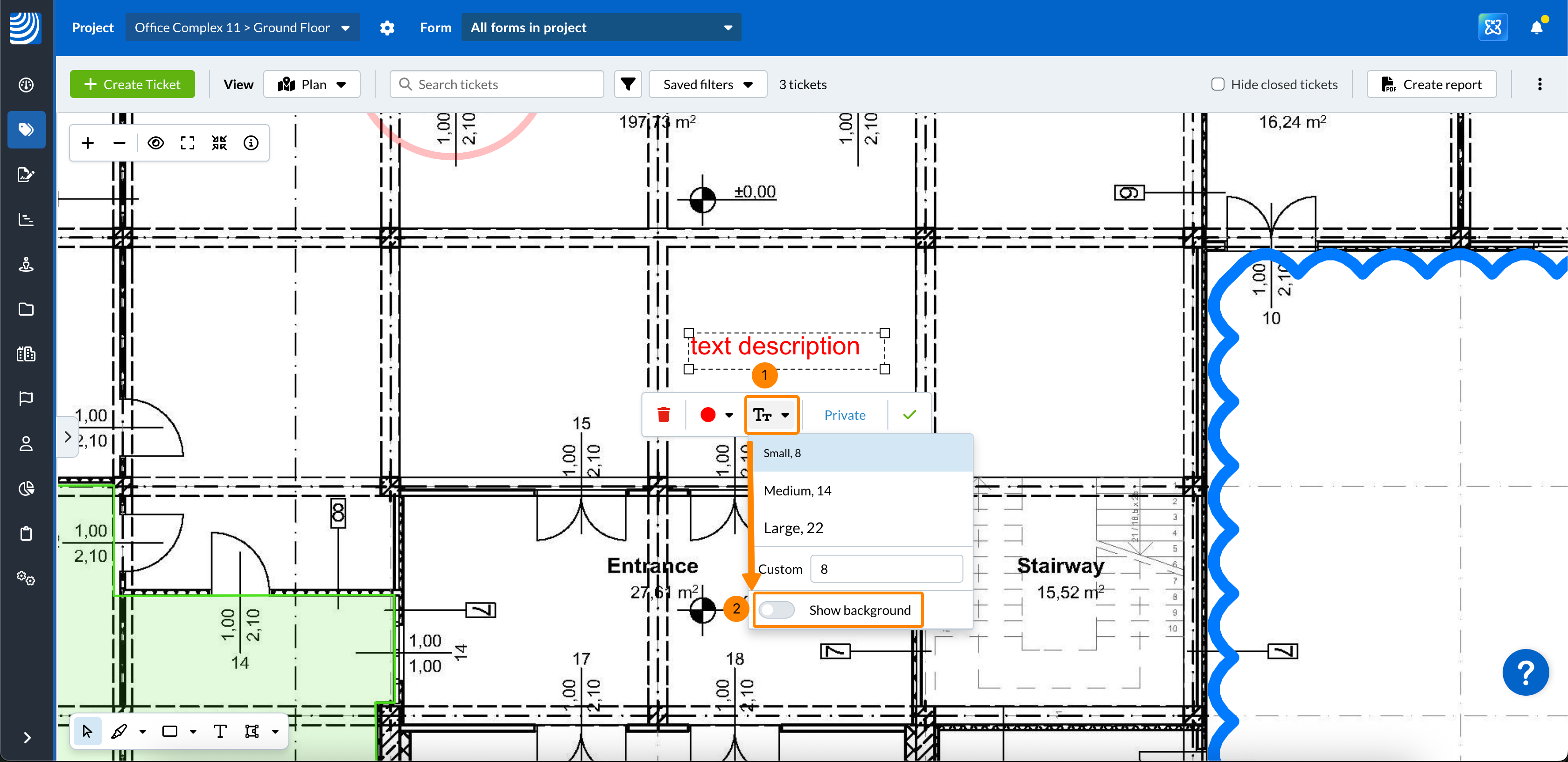

Za prikaz/skrivanje pozadine:

  1. Kliknite padajući izbornik Veličina fonta
  2. Omogući/onemogući prekidač Prikaži pozadinu

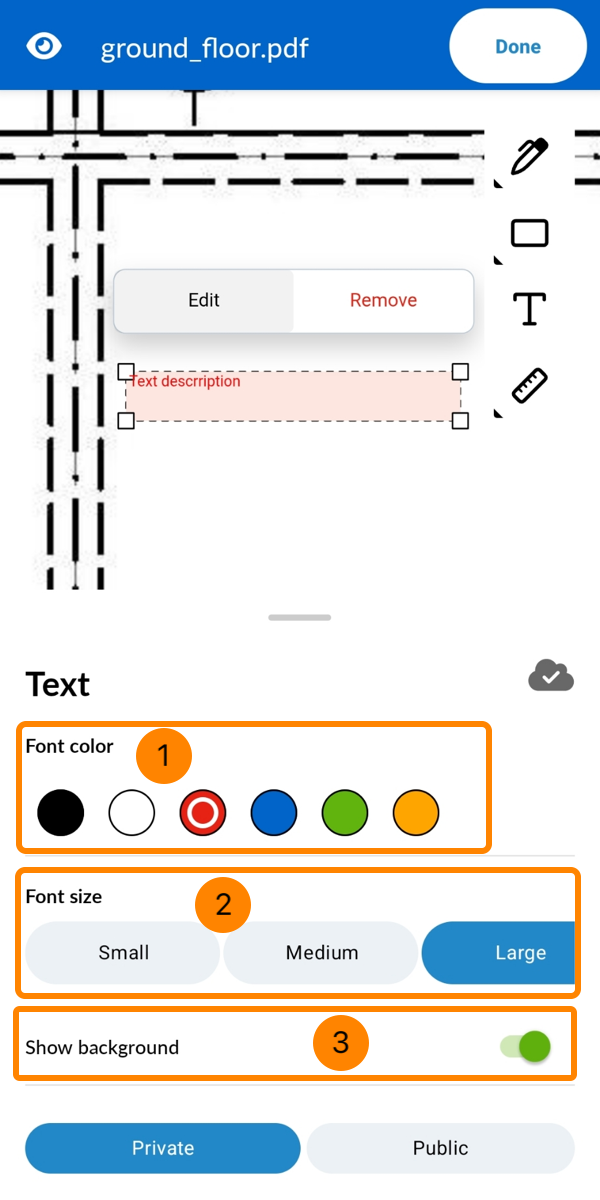

  1. Odaberite Boju fonta
  2. Odaberite Veličinu fonta
  3. Omogući/onemogući prekidač Prikaži pozadinu
