Izrada i sinkronizacija ticketa s BIMcollabom

Pregled

Kada je projekt povezan s BIMcollabom, ticketi se mogu održavati sinkroniziranima između PlanRadara i BIMcollaba. Timovi na gradilištu prijavljuju i ažuriraju nedostatke u PlanRadaru, BIM koordinatori rade na istim nedostacima u BIMcollabu, a obje strane ostaju ažurne.

Riječ je o uobičajenim PlanRadar ticketima – ne postoji zasebna vrsta ticketa ni zaseban način izrade. Ticket se sinkronizira kada su ispunjena oba sljedeća uvjeta:

• Ticket koristi obrazac BIMcollab issue.
• Ticket se nalazi na BIM razini odabranoj u vezi s BCF poslužiteljem u projektu.

Ticket koji koristi isti obrazac na bilo kojoj drugoj razini uobičajen je PlanRadar ticket i ne šalje se u BIMcollab.

Ovaj članak opisuje rad s tim ticketima: kako ih izraditi, koja se polja sinkroniziraju, kako provjeriti status sinkronizacije i kako otvoriti sinkronizirani ticket u BIM modelu.

Postavljanje veze opisano je zasebno. Pročitajte više u Povezivanje BCF poslužitelja za sinkronizaciju s BIMcollabom.

Pristup prikazu BIM modela

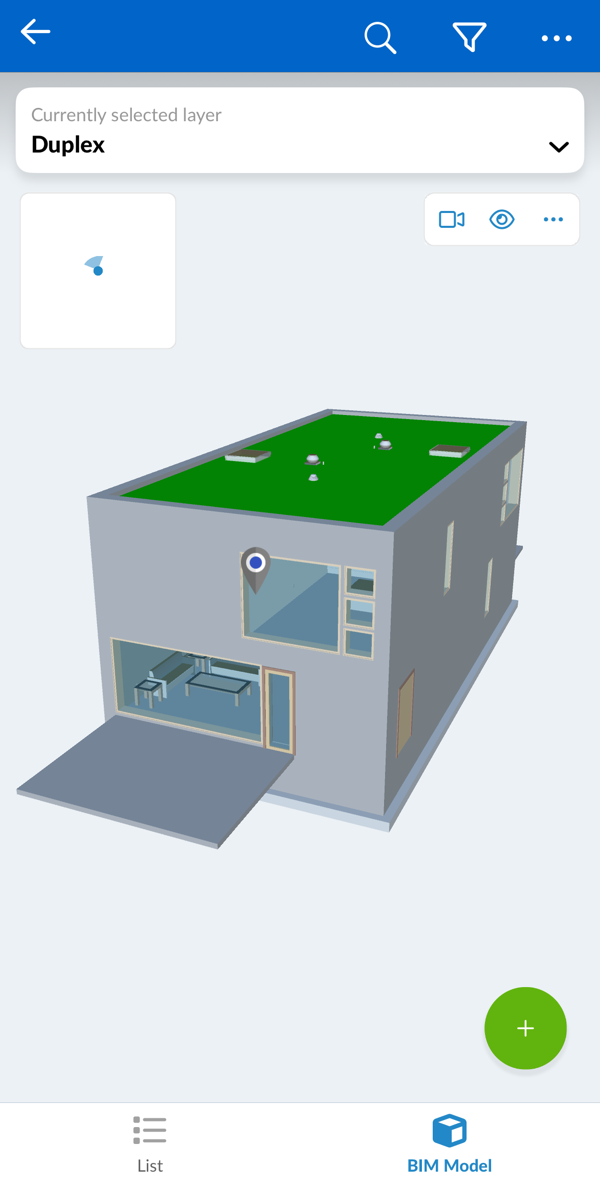

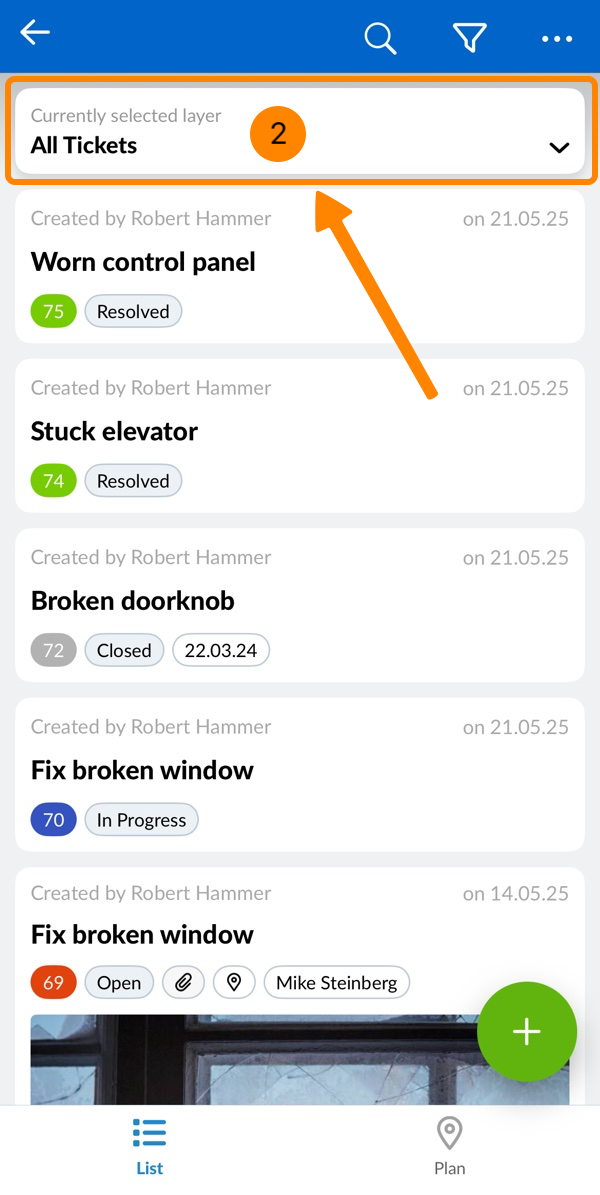

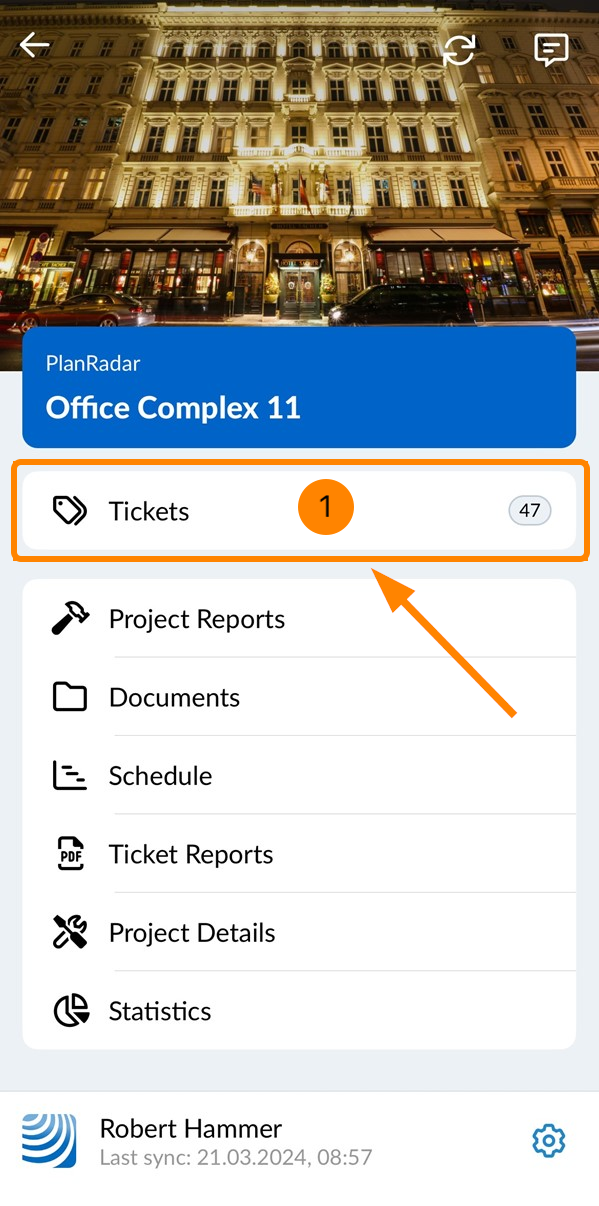

Za otvaranje prikaza BIM modela:

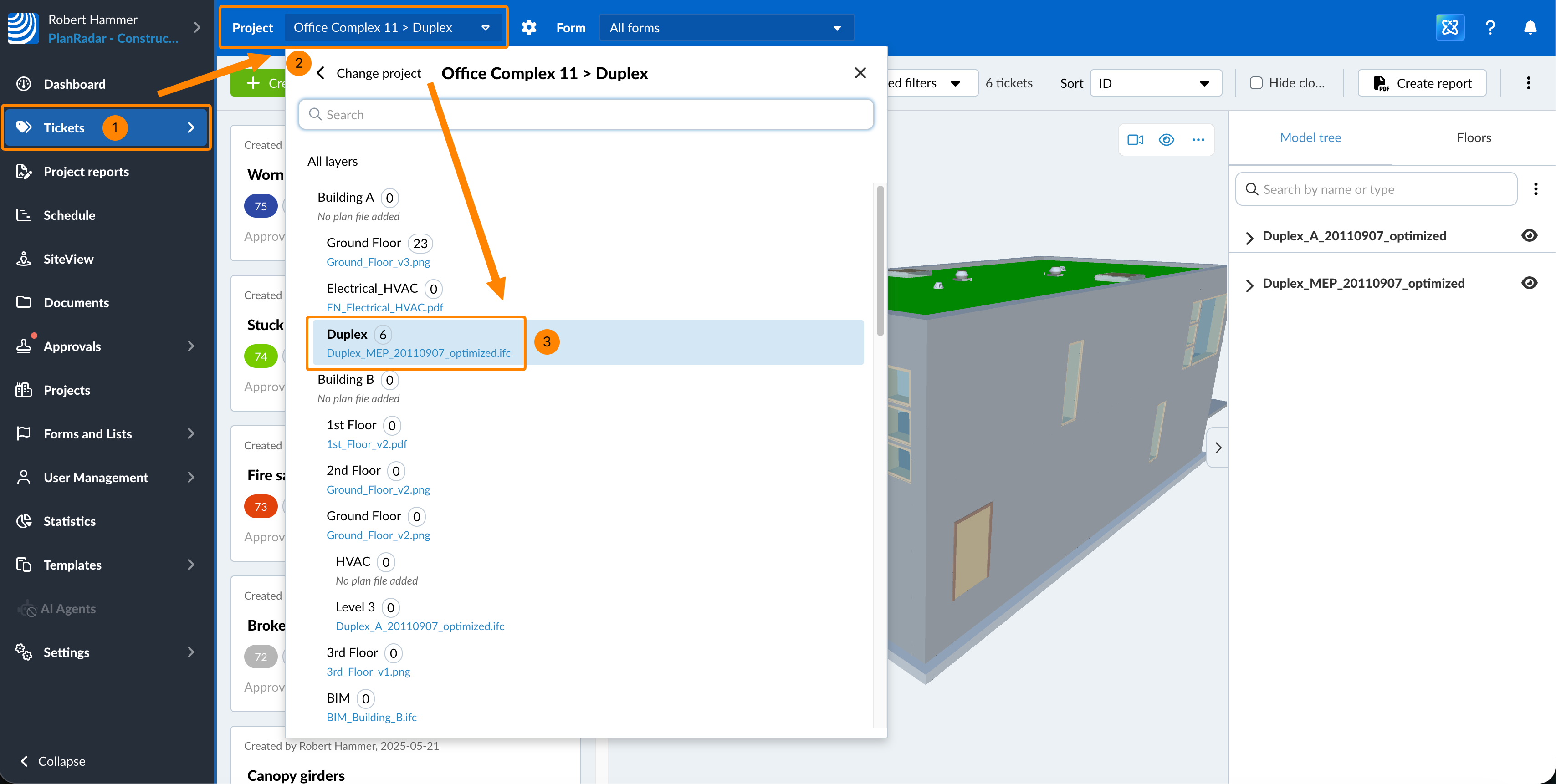

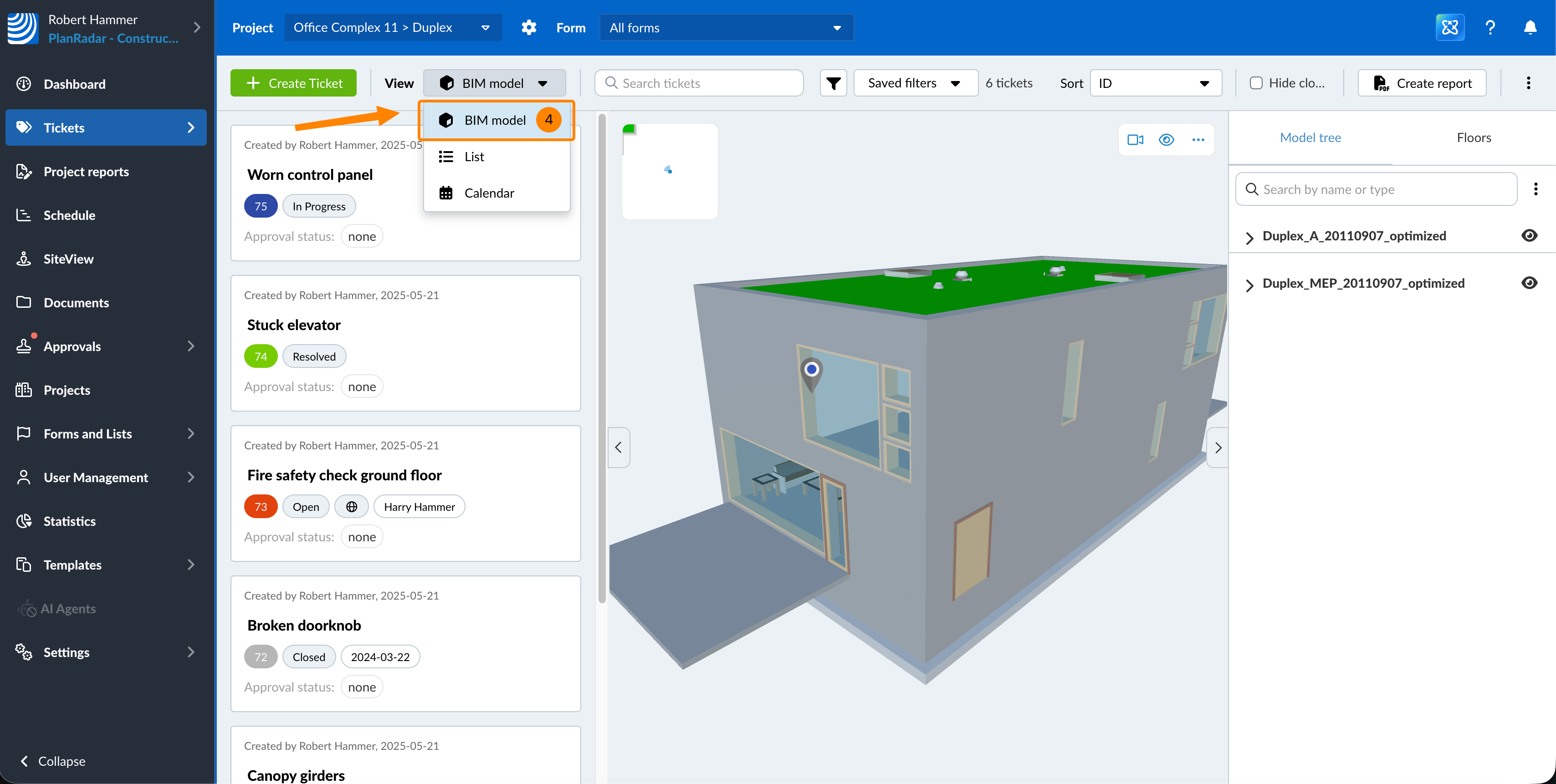

• Web aplikacija

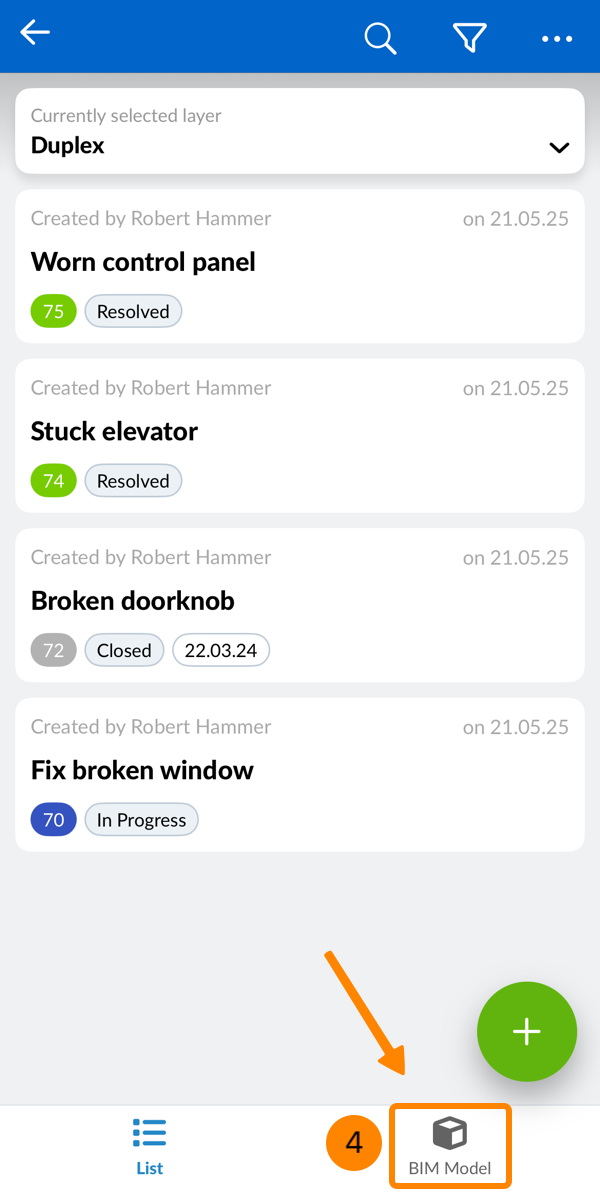

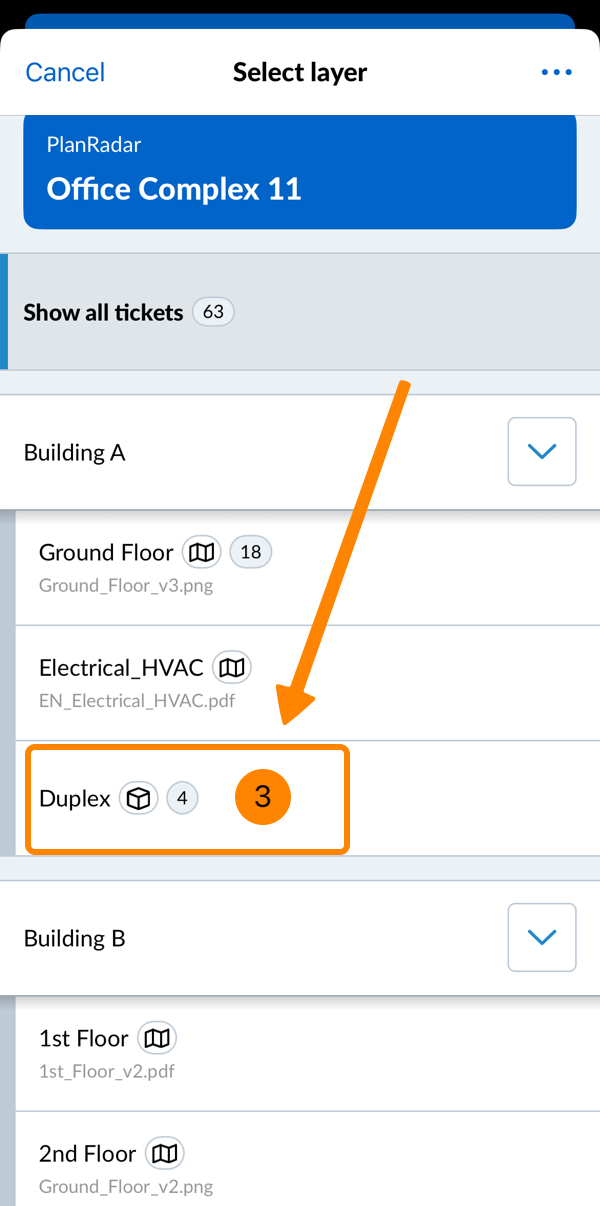

• Mobilni uređaj

Prikaz BIM modela uobičajen je, ali ne i jedini način rada s tim ticketima. Ticket se sinkronizira i ako je izrađen s popisa ticketa, iz kalendara ili iz prikaza nacrta – tada nema BIM poziciju. Pogledajte Što se sprema uz ticket u nastavku.

Pogledajte i Ulaznice BIM pogled.

Izrada ticketa koji se sinkronizira s BIMcollabom

Izrada ticketa koji se sinkronizira funkcionira jednako kao izrada bilo kojeg drugog ticketa – samo odaberete obrazac BIMcollab issue i konfiguriranu razinu.

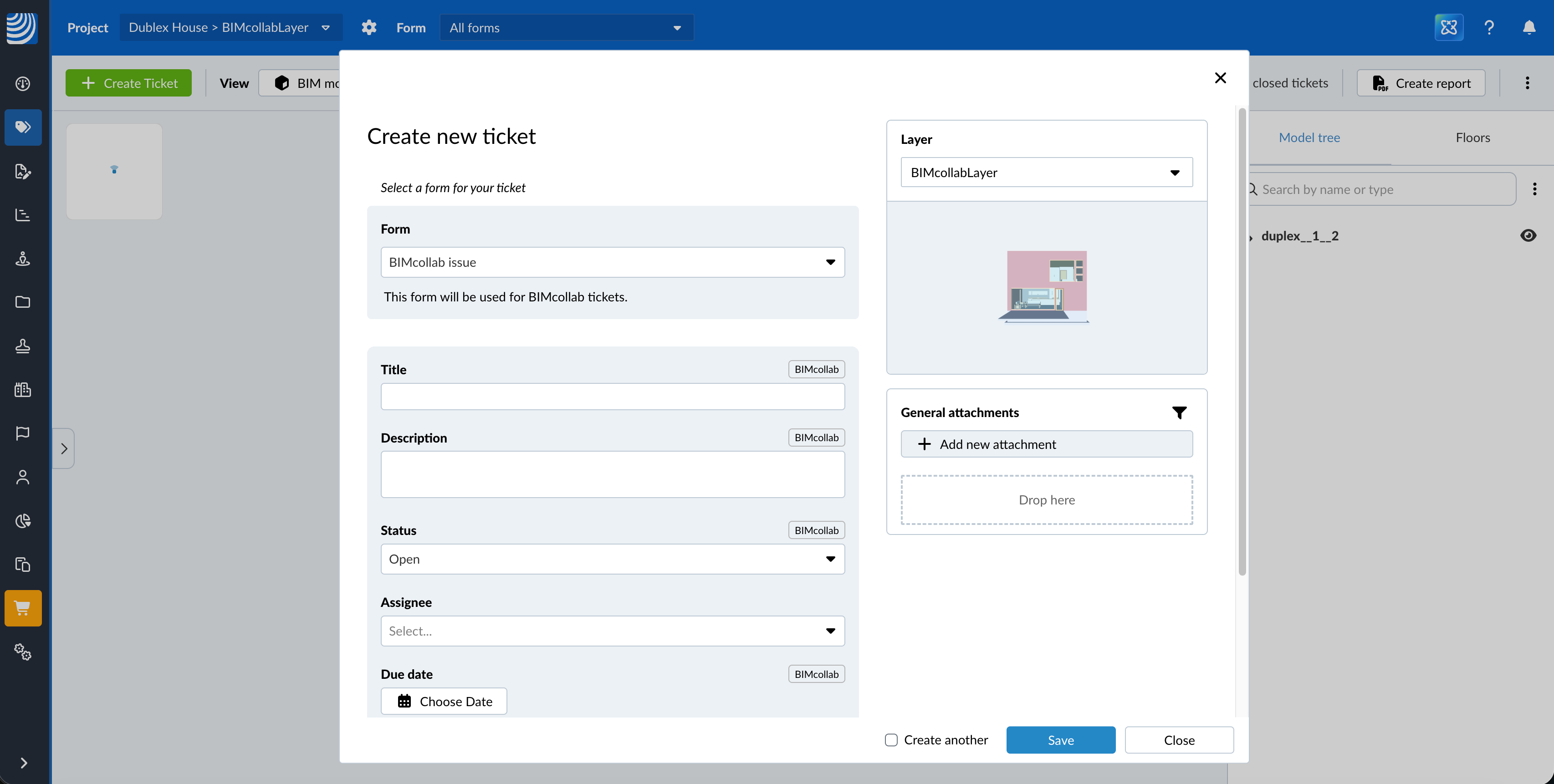

Odabir obrasca BIMcollab issue pri izradi ticketa:

Polja iz BIMcollaba samo za čitanje ne prikazuju se dok izrađujete ticket. Pojavljuju se na ticketu čim prva sinkronizacija donese vrijednosti za njih.

Pročitajte više u Izradi ticketi.

Što se sprema uz ticket

Mjesto na kojem izrađujete ticket određuje što se sprema uz njega, a time i što BIMcollab prima:

Ticket bez oznake i dalje se sinkronizira s BIMcollabom. U web aplikaciji snimku, gledište ili oznaku nije moguće naknadno dodati.

Snimka modela

Ticketi izrađeni u prikazu BIM modela dodatno spremaju snimku – sliku modela onakvog kakav je bio u tom trenutku. Snima se automatski i ne može se ponovno snimiti ni uređivati.

Snimka sadrži odabrane i istaknute elemente, presjeke, mjerenja te podatak o tome koji su objekti bili prikazani ili skriveni. Ne sadrži oznake ticketa.

Snimka se prikazuje na istoj kartici kao i pozicija ticketa, a ne u dnevniku. Kliknite je da biste je otvorili preko cijelog zaslona. Po ticketu postoji uvijek samo jedna snimka.

Naknadno dodavanje BIM pozicije (mobilni uređaj)

Na iOS-u i Androidu možete dodati poziciju ticketu koji je izrađen bez nje, ako se nalazi na razini s BIM modelom. Time se snimaju i snimka i gledište.

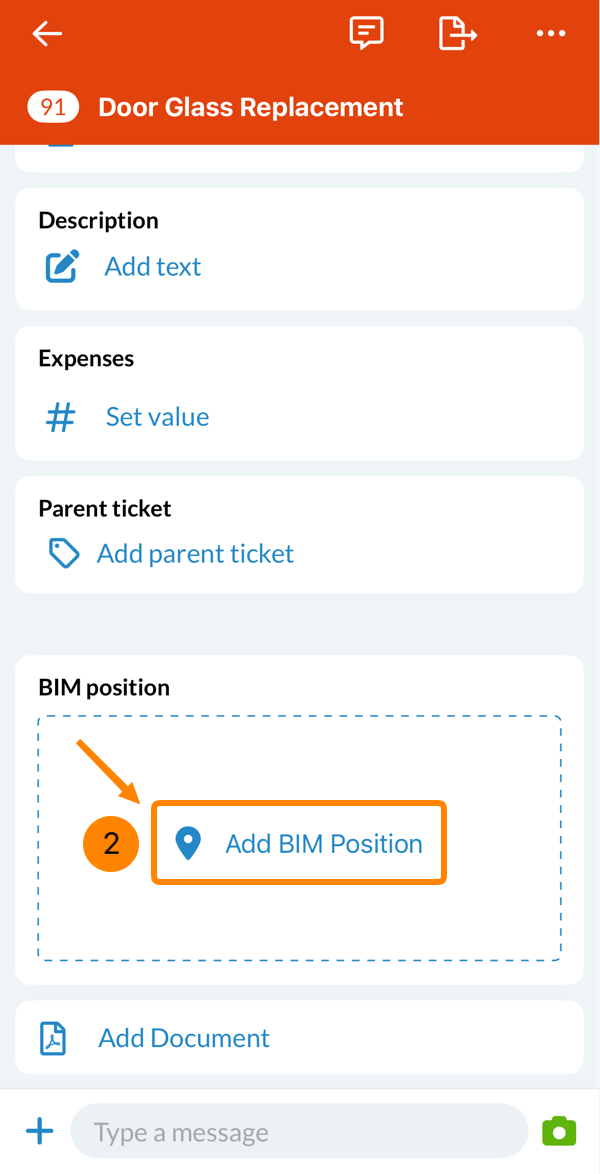

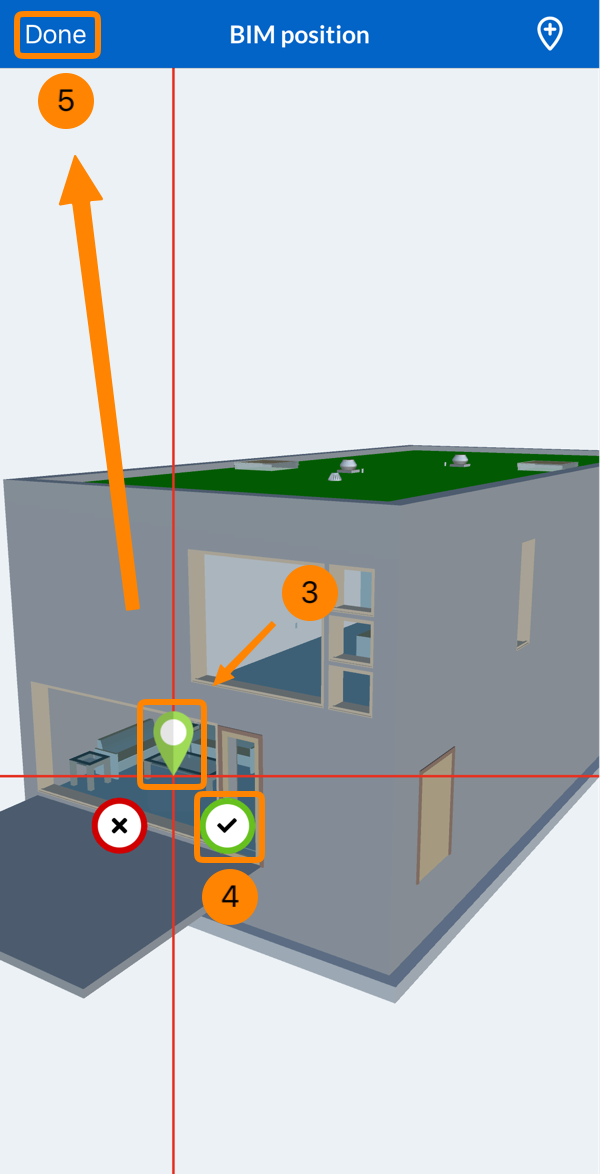

Za dodavanje BIM pozicije:

1. Otvorite ticket

2. Dodirnite Dodaj BIM poziciju

3. Povucite oznaku na željenu poziciju
4. Dodirnite zelenu kvačicu ✔ za potvrdu pozicije
5. Dodirnite Gotovo


Prikaz ticketa u BIM modelu

Ticket izrađen u prikazu BIM modela sprema točan prikaz osobe koja ga je izradila. Prikaži u modelu vraća taj prikaz: položaj kamere, koji su elementi bili prikazani i skriveni, presjeke i odabrane objekte. Svi odabiri, presjeci i filtri koje trenutačno imate postavljene poništavaju se.

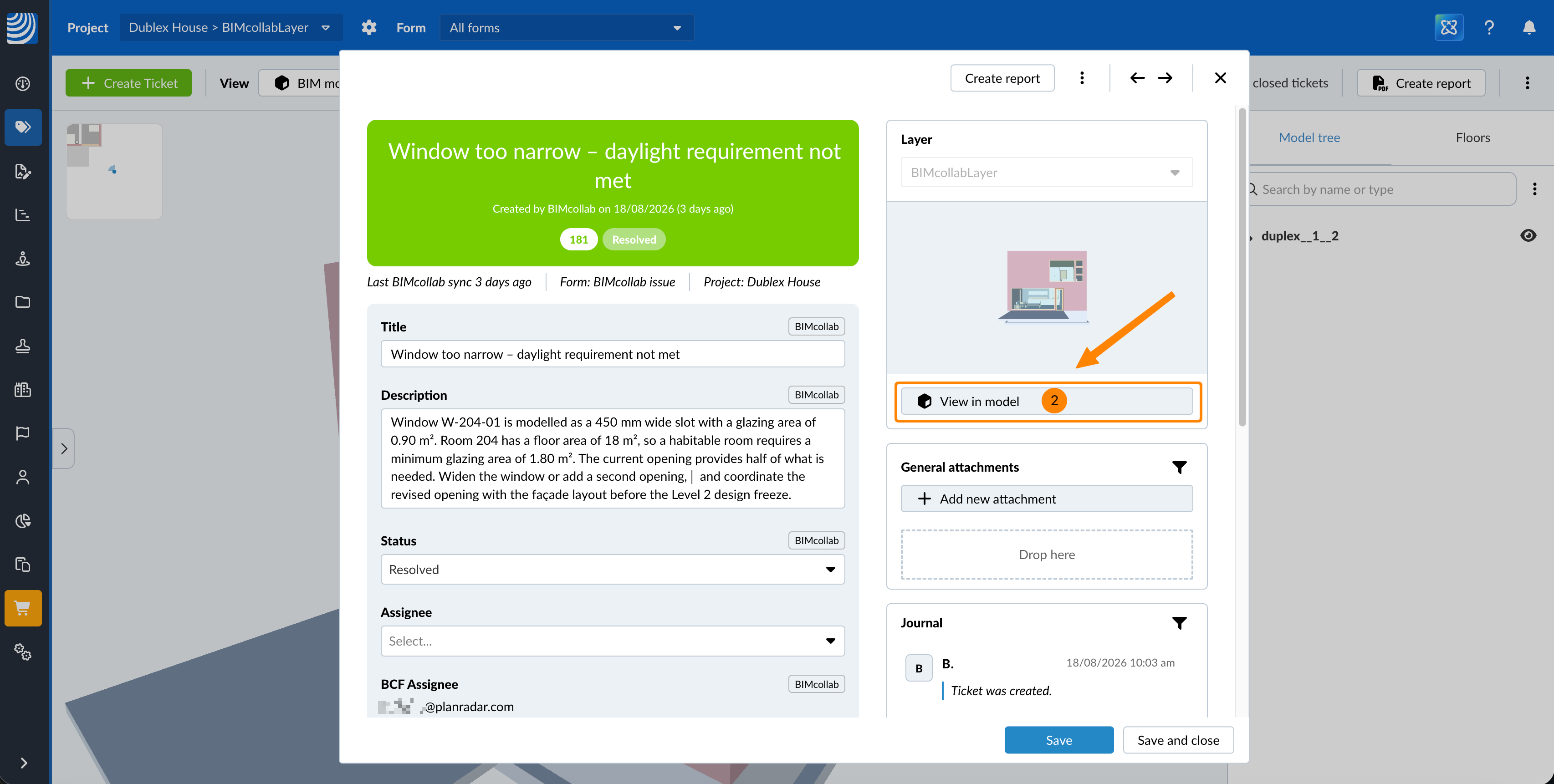

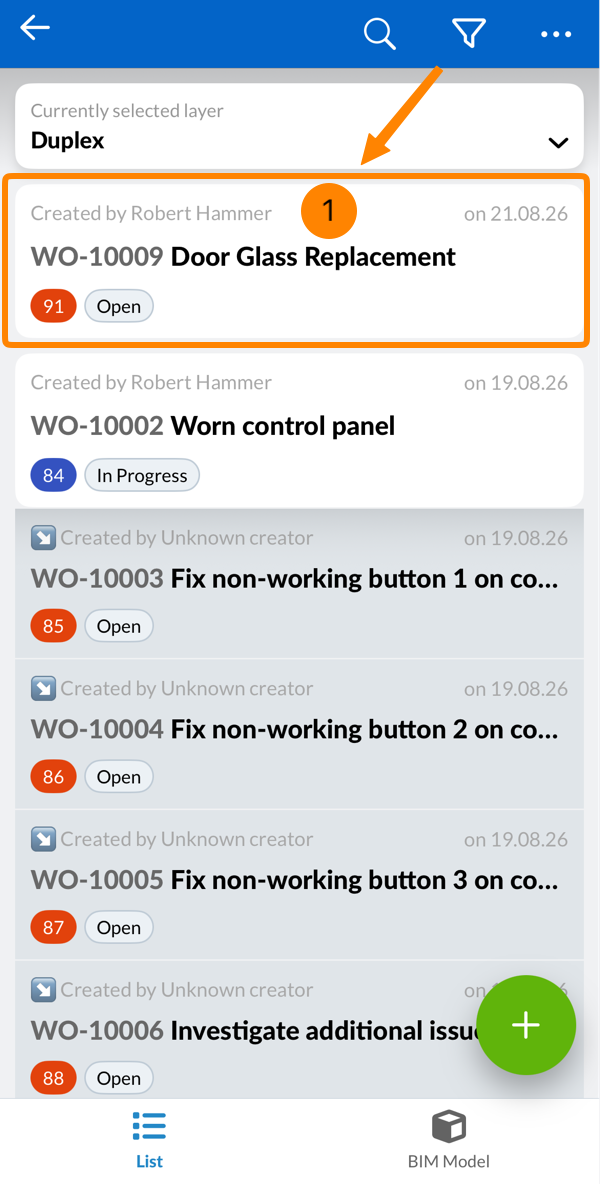

Za otvaranje ticketa u modelu:

1. Otvorite ticket s popisa
2. Kliknite Prikaži u modelu


Ticket bez spremljene pozicije otvara model u njegovu zadanom prikazu.

Način na koji se ticketi otvaraju i kako se njihove oznake obrađuju u BIM prikazu opisan je u Ulaznice BIM pogled.

Brisanje sinkroniziranog ticketa

Brisanjem sinkroniziranog ticketa u PlanRadaru briše se i odgovarajuća tema u BIMcollabu.

Ako se tema izbriše u BIMcollabu, PlanRadar ticket briše se pri sljedećoj sinkronizaciji. Zadržava se samo ako veza koristi prioritet sinkronizacije PlanRadar promjene prepisuju promjene u BIMcollabu i ako je ticket u međuvremenu uređen u PlanRadaru.

Kako sinkronizacija funkcionira

Sinkronizacija se odnosi na tickete koji koriste obrazac BIMcollab issue i nalaze se na povezanoj BIM razini. Kada se takav ticket sinkronizira, isti nedostatak ostaje ažuran na obje strane. Odjeljci u nastavku opisuju koja se polja prenose, kada se prenose i što ostaje nepromijenjeno tijekom cijelog životnog vijeka ticketa.

Polja i smjer sinkronizacije

Obrazac BIMcollab issue sadrži dvije vrste polja: polja koja se sinkroniziraju u oba smjera i polja kojima upravlja i koja popunjava BIMcollab.

Ništa drugo se ne sinkronizira – ni vaša prilagođena polja, ni prilagođena polja na strani BIMcollaba, ni komentari i bilješke ni u jednom od sustava.

• Polje Odgovorna osoba iz PlanRadara nikada se ne šalje u BIMcollab. Funkcionira obrnuto: kada sinkronizacija iz BIMcollaba donese odgovornu osobu čija se adresa e-pošte podudara s članom projekta, taj se član postavlja kao odgovorna osoba u PlanRadaru. Sama adresa e-pošte uvijek se čuva u polju samo za čitanje BCF Assignee.
• Polja kojima upravlja BIMcollab u PlanRadaru su tekst samo za čitanje i prikazuju vrijednost točno onako kako je BIMcollab šalje. Nakon što ih sinkronizacija popuni, vrijednosti ostaju vidljive i nakon prekida veze s projektom.
• Prazno polje u PlanRadaru nikada ne briše vrijednost u BIMcollabu.

Oznaka BIMcollab

Oznaka BIMcollab pokazuje za što je integracija zadužena. Pojavljuje se na dva mjesta, svaki put u drugom opsegu.

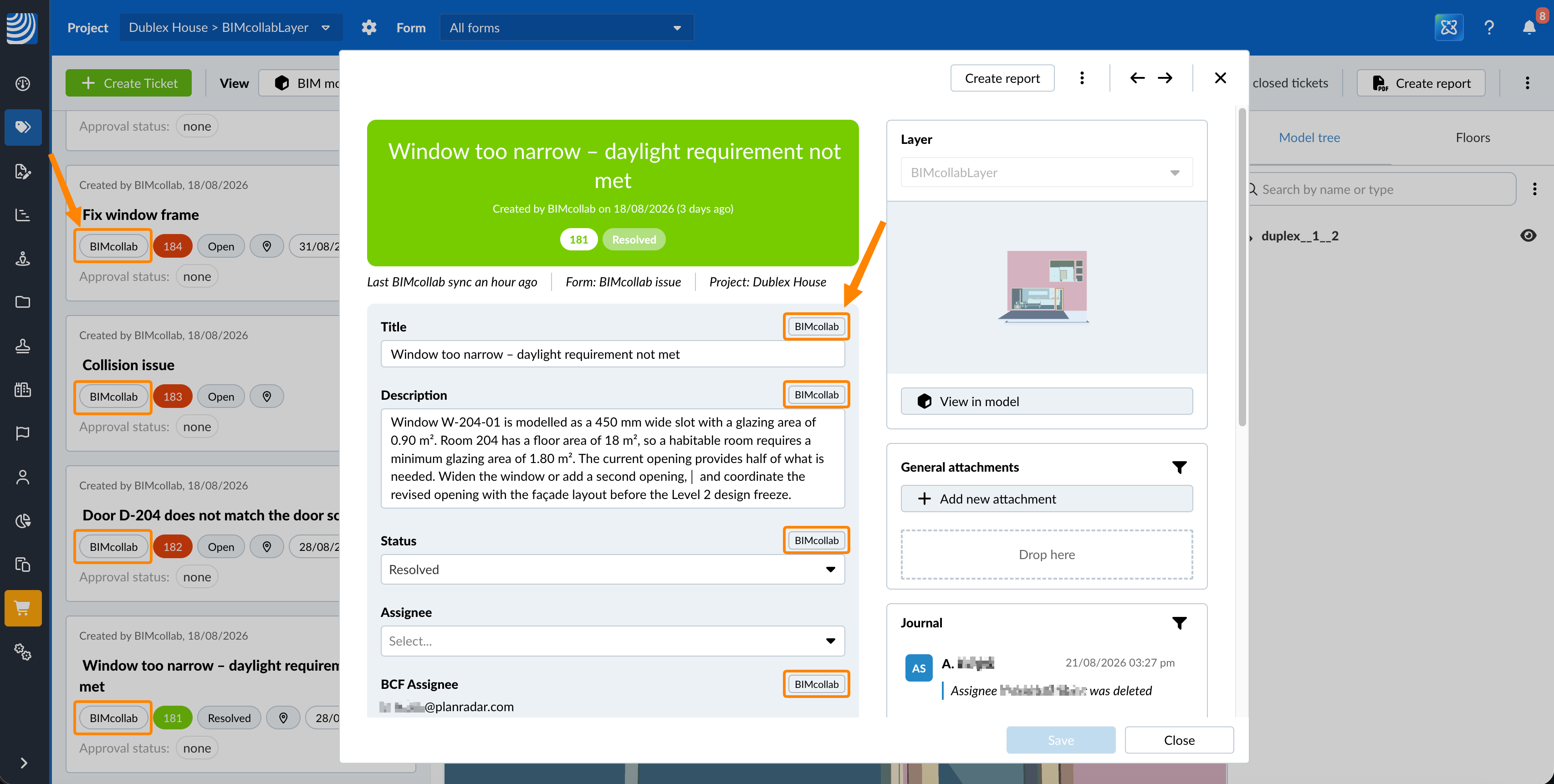

Oznaka BIMcollab na poljima ticketa i na ticketima na popisu:

• Na ticketu oznaka označava pojedinačna polja: ona koja se sinkroniziraju u oba smjera i ona samo za čitanje koja popunjava BIMcollab. Prikazuje se samo dok projekt ima aktivnu vezu i dok se ticket nalazi na povezanoj razini – dakle samo dok se ta polja doista sinkroniziraju.
• Na popisu ticketa oznaka označava cijeli ticket. Pojavljuje se na svakom ticketu koji koristi obrazac BIMcollab issue i označava obrazac, a ne aktivnu sinkronizaciju.

Kako se statusi prevode

Status je jedino polje čije se vrijednosti prevode jer BIMcollab poznaje samo tri statusa: Active, Resolved i Closed.

Budući da nekoliko PlanRadar statusa postaje Active, sinkronizacija iz BIMcollaba nikada ne zamjenjuje precizniji PlanRadar status. Ticket postavljen na U tijeku u PlanRadaru ostaje U tijeku. Ticket koji stigne iz BIMcollaba kao Active izrađuje se sa statusom Otvoreno.

Kada se promjene sinkroniziraju

Svaki sinkronizirani ticket prikazuje kada je posljednji put sinkroniziran.

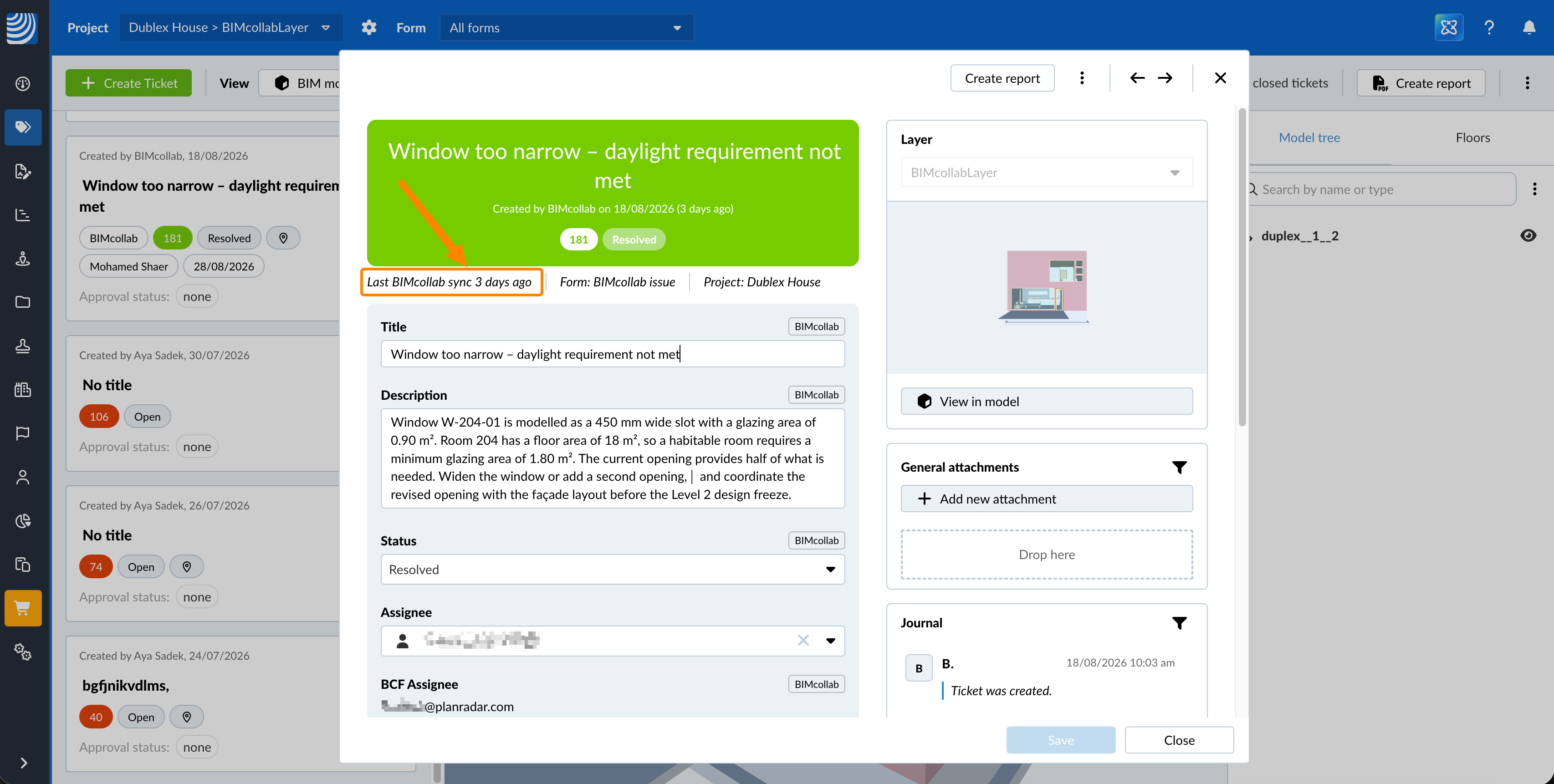

Podaci o sinkronizaciji na ticketu:

• Promjene koje unesete u PlanRadaru šalju se u BIMcollab odmah, u pozadini. Nikada ne morate čekati BIMcollab i nema potvrde koju treba kliknuti.
• Promjene unesene u BIMcollabu stižu automatski svaka 4 sata.
• Dok je projekt odspojen, ništa se ne sinkronizira. Ticketi izrađeni u međuvremenu šalju se u BIMcollab pri sljedećem povezivanju.
• Svaka promjena koju PlanRadar pošalje pojavljuje se u BIMcollabu pod korisnikom koji se prijavio za vezu, bez obzira na to tko ju je unio.

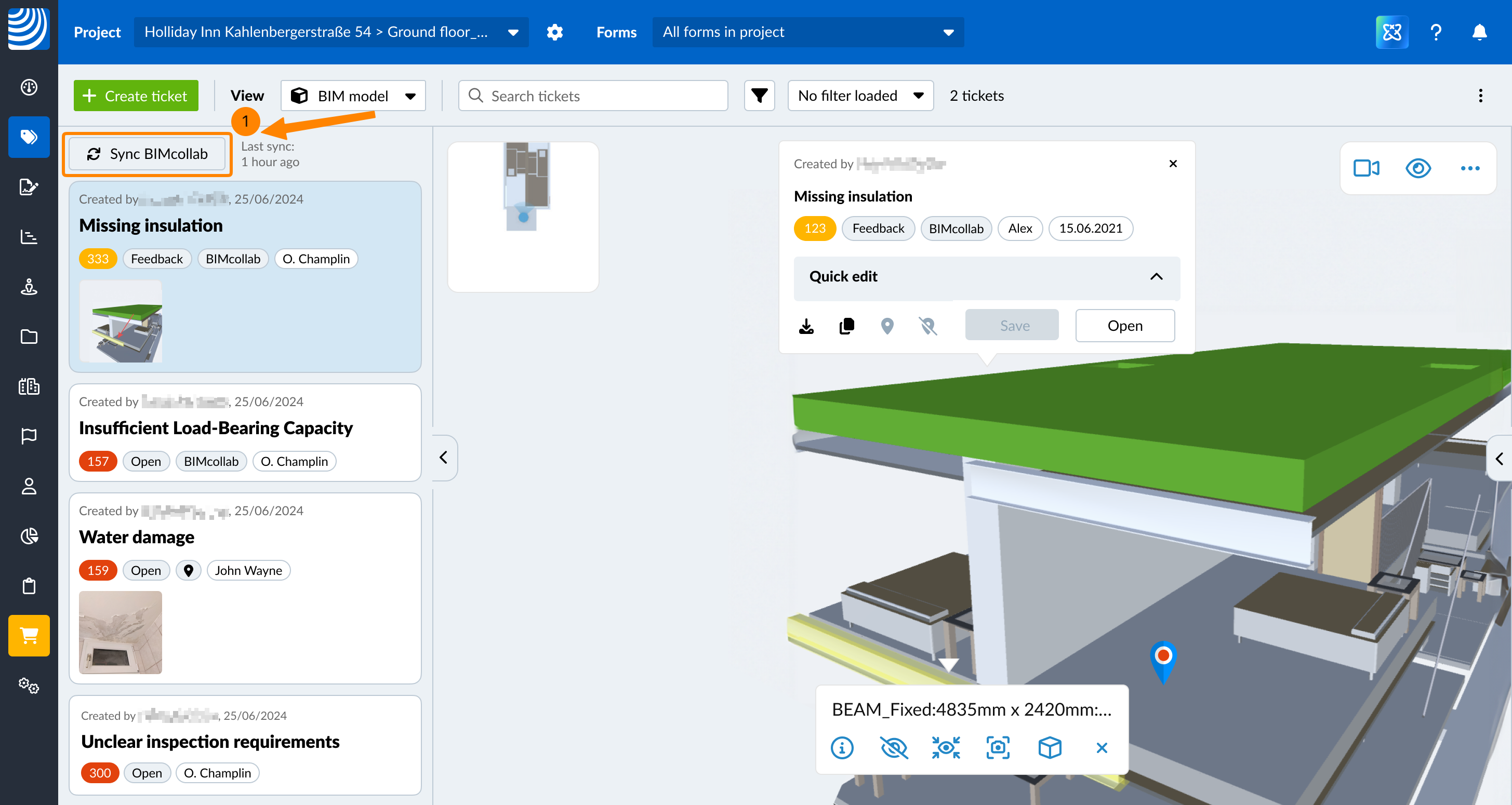

Za trenutačno preuzimanje promjena iz BIMcollaba:

1. Kliknite Sinkroniziraj BIMcollab


Gumb Sinkroniziraj BIMcollab i vrijeme posljednje sinkronizacije prikazuju se na popisu ticketa dok je filtar obrazaca postavljen na sve obrasce ili na BIMcollab issue. U mobilnim aplikacijama nema ručne sinkronizacije.

Ista ručna sinkronizacija dostupna je na kartici BCF poslužitelj projekta. Pročitajte više u Povezivanje BCF poslužitelja za sinkronizaciju s BIMcollabom.

Ticketi izrađeni u BIMcollabu

Ticketi izrađeni u BIMcollabu stižu u PlanRadar na povezanu razinu sa snimkom i gledištem iz BIMcollaba, ali bez oznake – Prikaži u modelu vraća gledište, ali nema oznake do koje bi se moglo doći.

Promjene koje dolaze iz BIMcollaba ne pripisuju se imenovanom korisniku PlanRadara. Ticket prikazuje Izradio BIMcollab, i na popisu ticketa i na samom ticketu.

Što se ne može promijeniti na sinkroniziranom ticketu

• Razina je zaključana. Sinkronizirani ticket ne može se premjestiti na drugu razinu.
• Pozicija se ne može izbrisati.

Oznaka se može premjestiti. Time se snimaju nova snimka i novo gledište, a oboje se šalje u BIMcollab pri sljedećoj sinkronizaciji.
