Panoramica
PlanRadar le consente di incorporare facilmente i modelli BIM nei suoi progetti. Può caricare modelli singoli o federati che saranno sincronizzati con le app mobili per l'uso offline. Gli utenti possono visualizzare i modelli ovunque si trovino e creare e gestire problemi in 3D attraverso tutte le nostre app.
Che cos'è un modello BIM
BIM è l'acronimo di Building Information Modeling. Si tratta di una rappresentazione digitale di un progetto di edificio o di infrastruttura. Si tratta di un modello 3D collaborativo e ricco di dati che comprende sia gli aspetti fisici che funzionali del progetto.
Con PlanRadar, può condividere senza problemi i suoi modelli BIM su tutti i dispositivi mobili e ottenere un grande livello di precisione nell'individuare i biglietti in un ambiente 3D, superando la precisione ottenibile con una planimetria 2D.

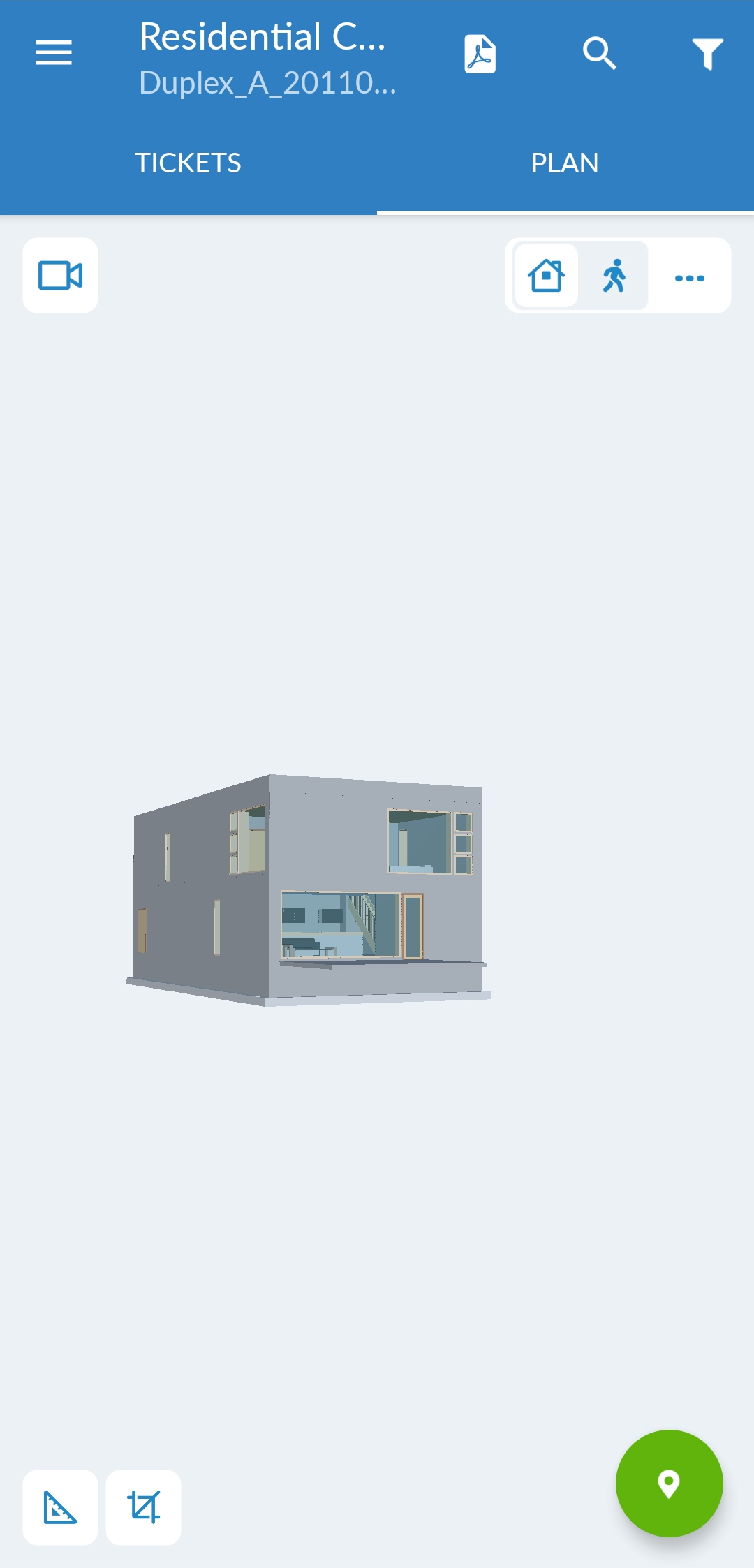

Esempio di modello BIM caricato su PlanRadar
Formati di file supportati da PlanRadar
PlanRadar supporta lo standard IFC (IFC 2x3, IFC 4 e IFC 4.3) per la gestione dei modelli.
Requisiti del modello BIM
Le prestazioni della visualizzazione di modelli BIM di grandi dimensioni sulla Webapp dipendono fortemente dalla larghezza di banda di Internet, perché ogni modello deve essere caricato dai server di PlanRadar al momento dell'apertura.
Al contrario, le app per Windows, iOS e Android offrono il vantaggio di memorizzare i modelli a livello locale, eliminando la necessità di caricare ripetutamente il server. Per i modelli più grandi, si assicuri di disporre di una memoria adeguata sul dispositivo - in particolare sui dispositivi mobili - con un minimo di 16 GB di RAM o più, per garantire un'esperienza migliore.
Modelli BIM federati

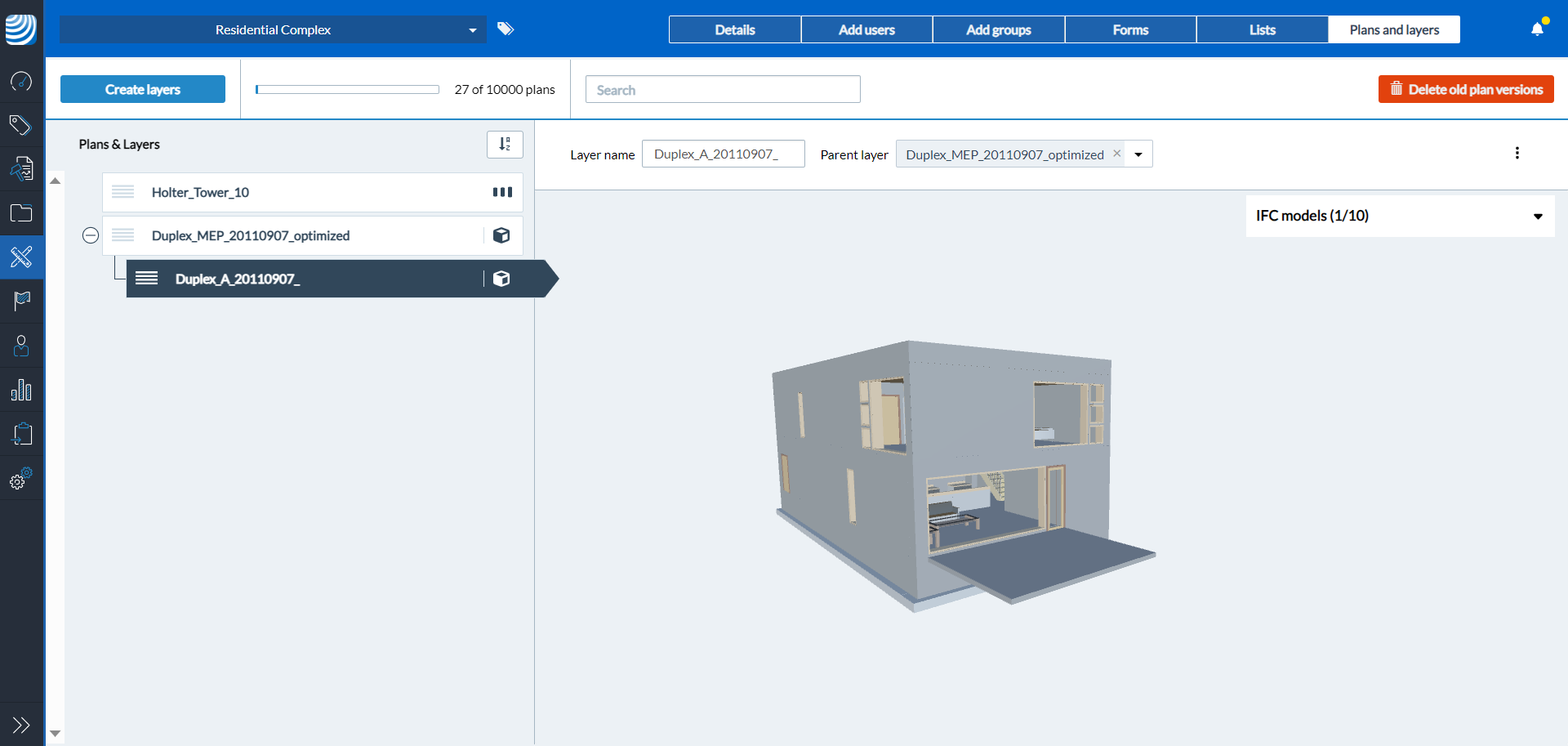

PlanRadar supporta i modelli federati nel caso in cui il suo progetto richieda di lavorare con più modelli in parallelo. Può caricare fino a 10 file IFC per livello, consentendo di incorporare efficacemente tutti gli aspetti planimetrici rilevanti in un'unica vista (ad esempio, un modello architettonico, elettrico e HVAC). Per saperne di più, consulti Caricare e gestire i modelli BIM nella Webapp > Caricare modelli BIM su un livello > Caricare più modelli BIM.
Applicazioni supportate
La nostra funzione BIM è supportata da tutte le applicazioni: iOS, Android, Web app e Windows app. Maggiori informazioni in: Visualizzatore BIM
Caricare i modelli BIM
Può caricare i modelli BIM sul suo account allo stesso modo dei piani 2D. Per saperne di più, consulti Caricare e gestire i modelli BIM nella Webapp.
Può anche Caricare i modelli BIM attraverso il plugin Revit PlanRadar.
