Panoramica
Utilizzi la vista del piano dei biglietti per vedere dove si trovano i biglietti sul piano.
Legga anche Piani e Biglietti.
Accesso e permessi
È necessario un utente interno con l'autorizzazione 'Tickets & Project Reports'. Per saperne di più, consulti Permessi.
I subappaltatori e gli osservatori hanno sempre accesso. Per saperne di più, consulti Tipi di utenti.

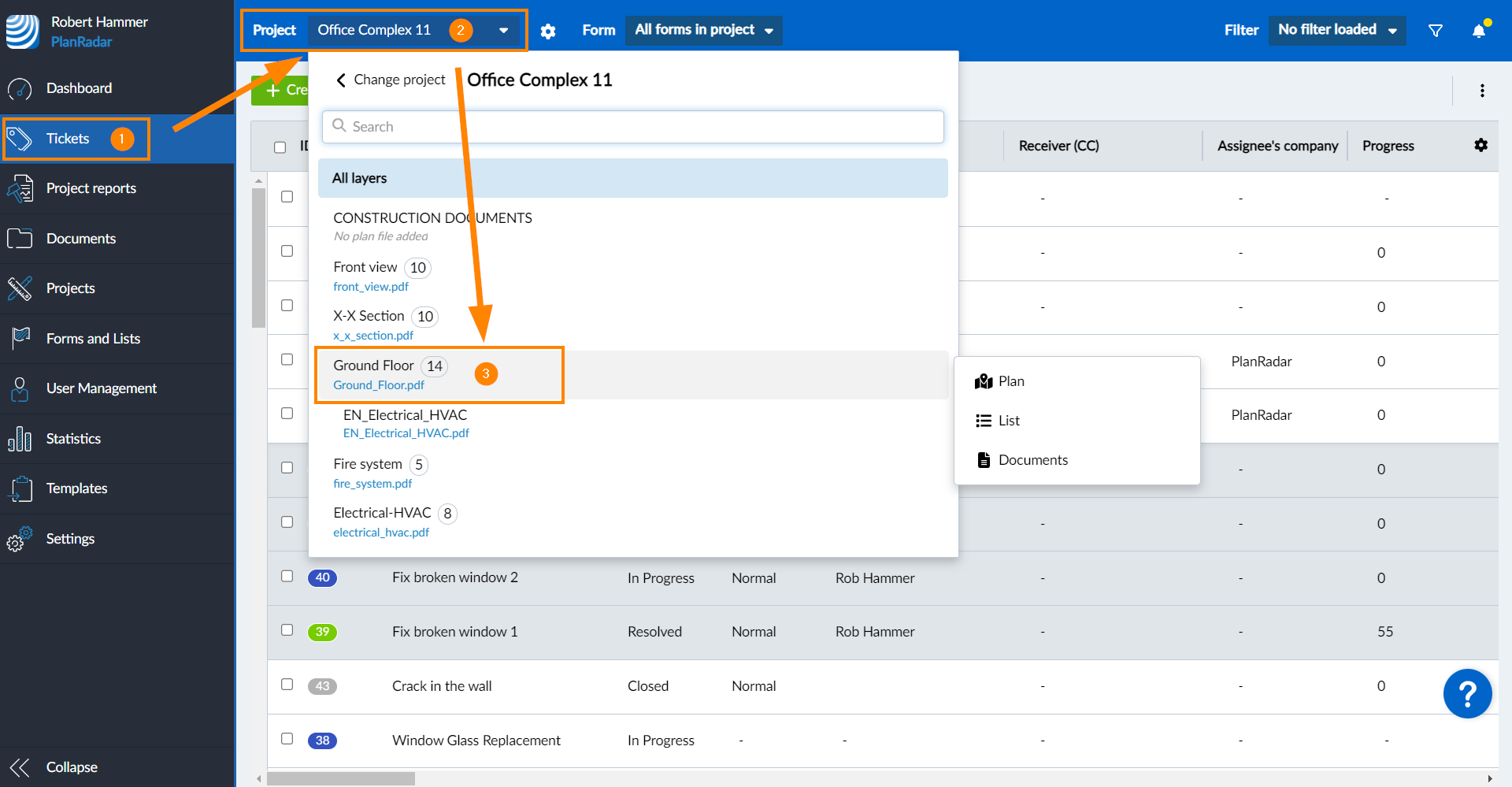

Come accedere alla Vista Piano Biglietti

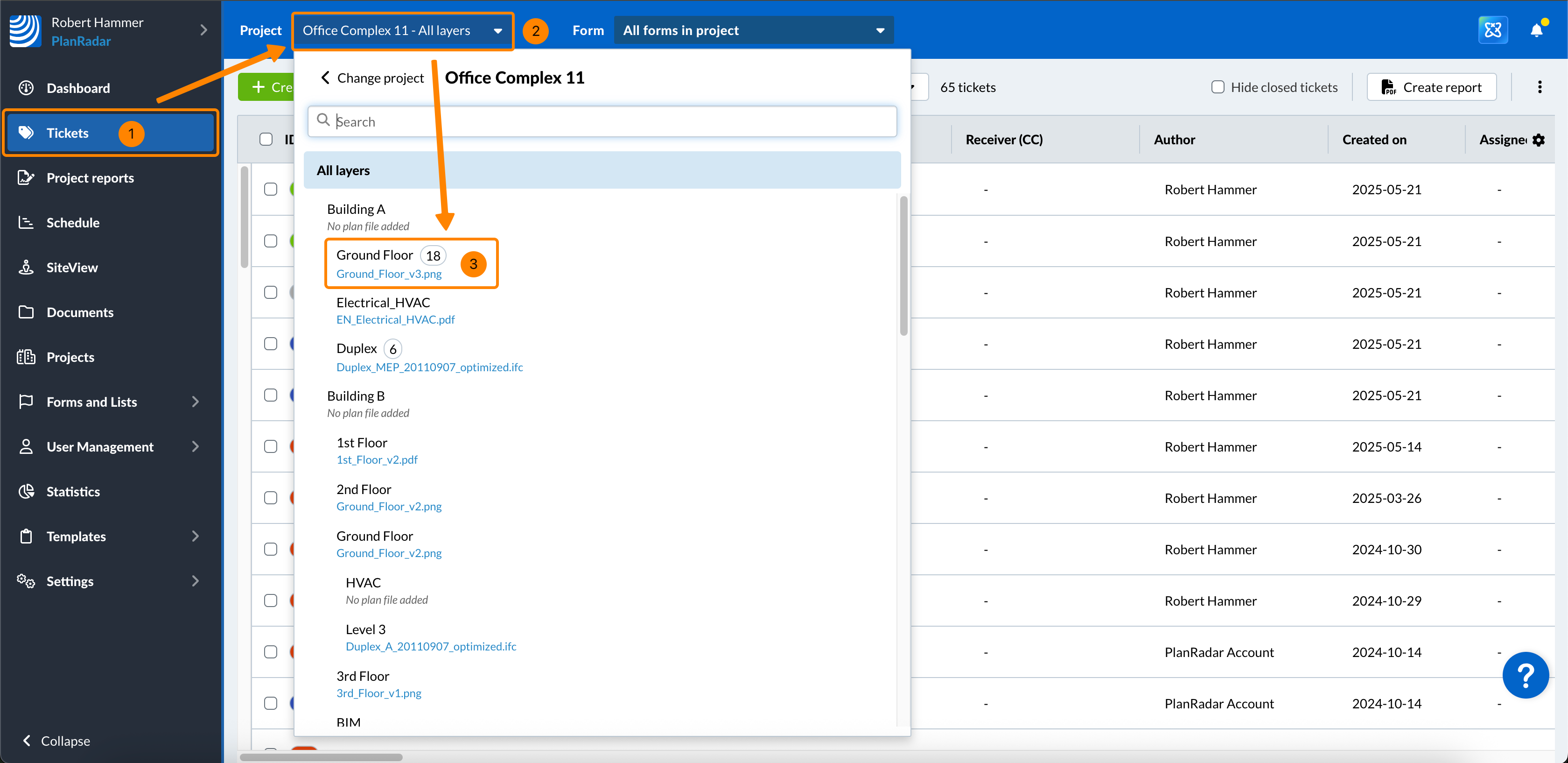

- Clicchi su Biglietti
- Apra il menu Project
- Clicchi su un livello, ad esempio Piano terra
La vista in pianta non è disponibile mentre è selezionato Tutti i livelli.

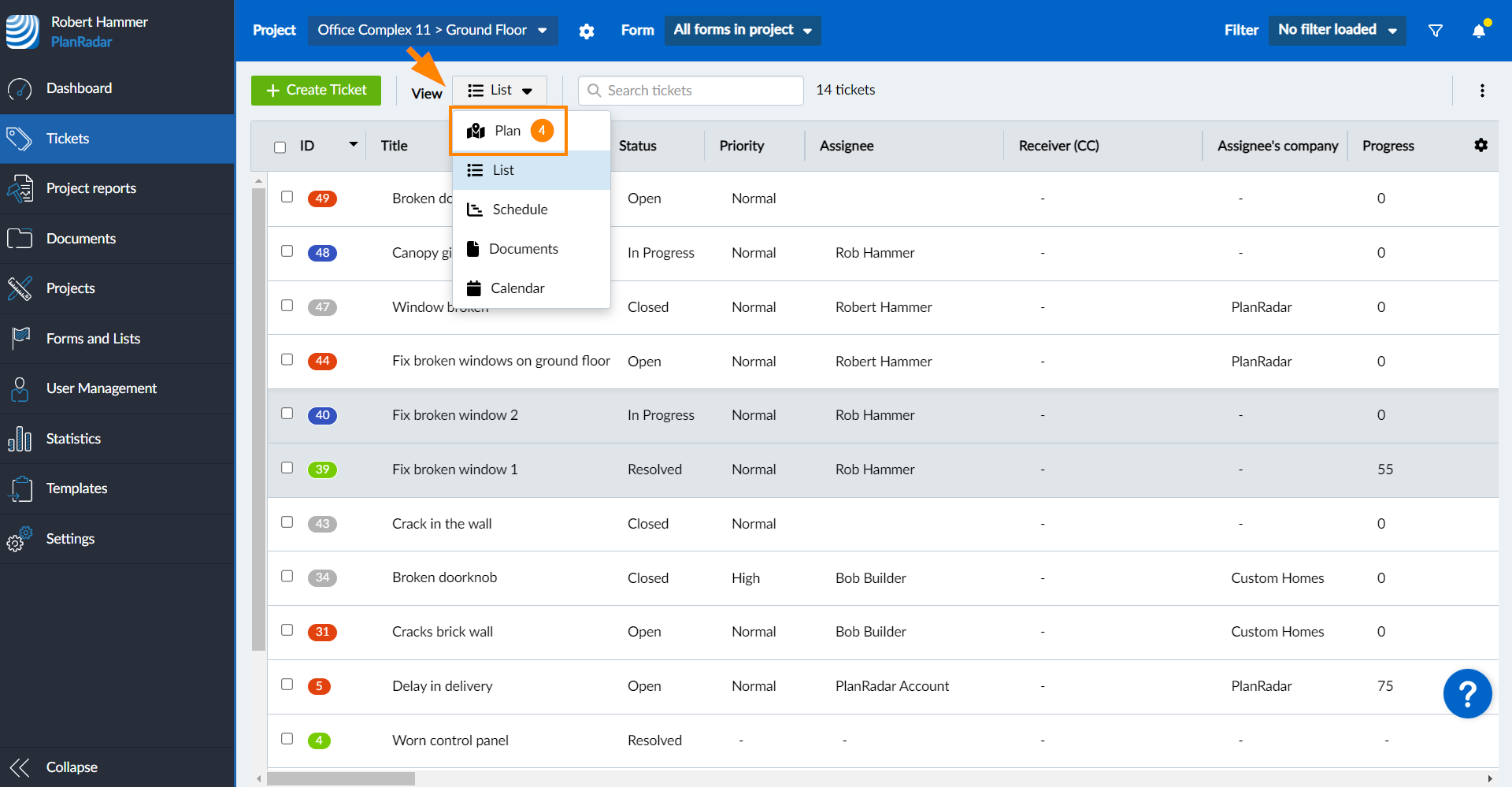

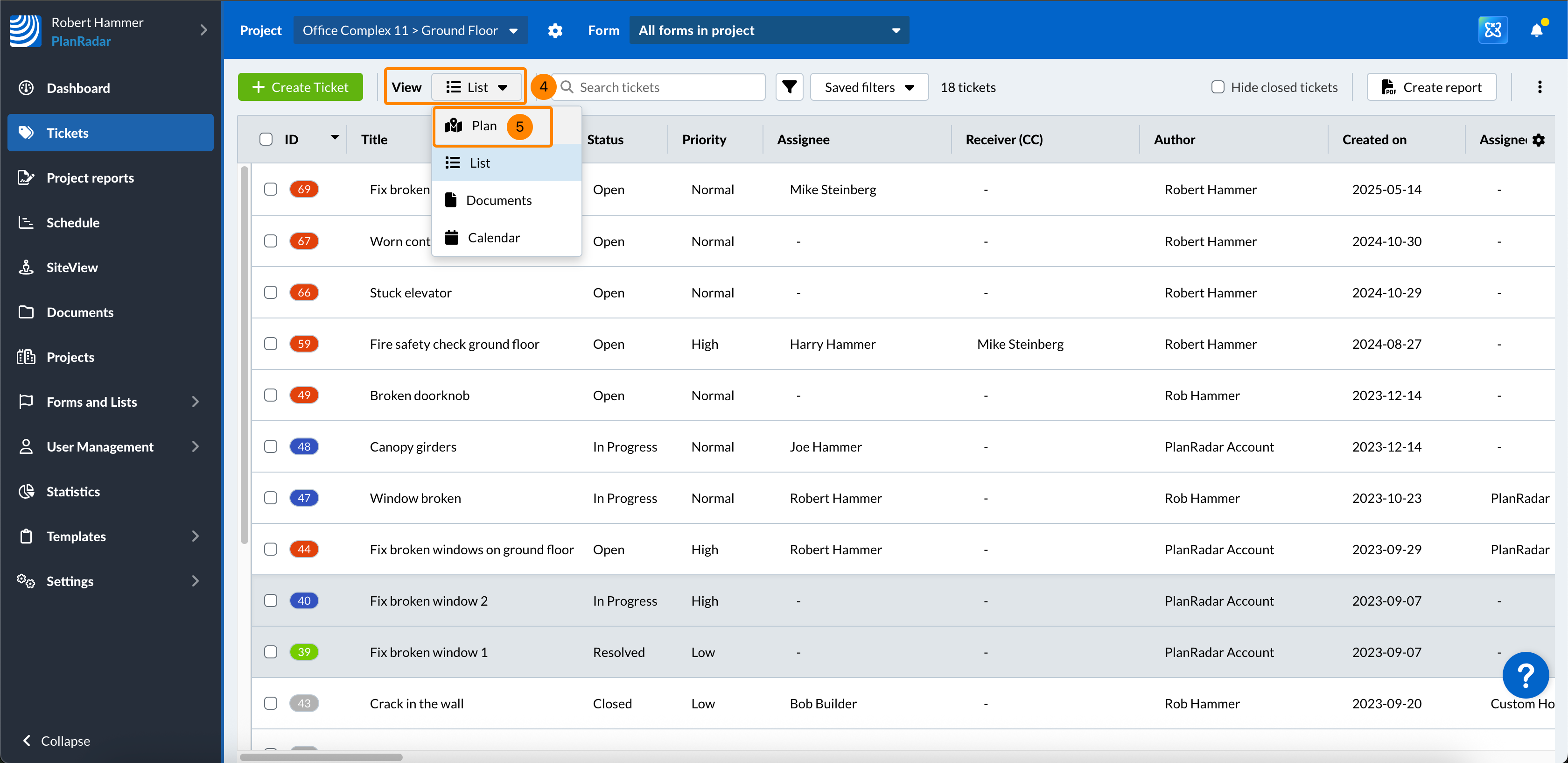

- Nel menu a tendina Visualizza seleziona Piano
Per saperne di più sulla barra degli strumenti Tickets, che è condivisa dalla vista piano, dalla vista elenco e dalla vista calendario.

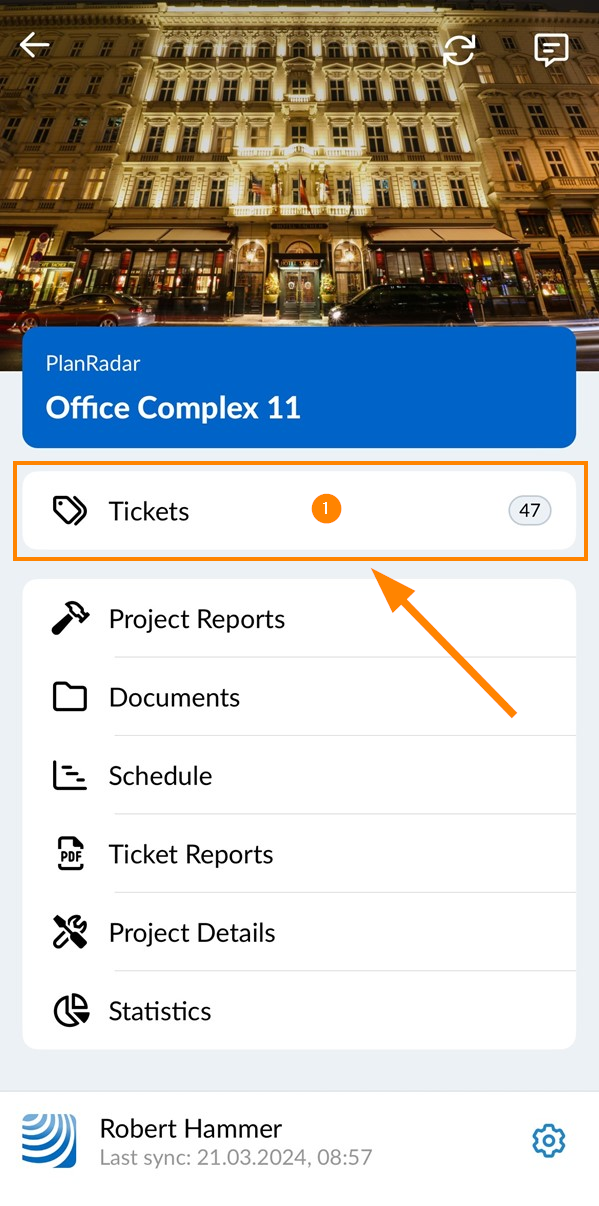

- Tocca Tickets nel menu principale

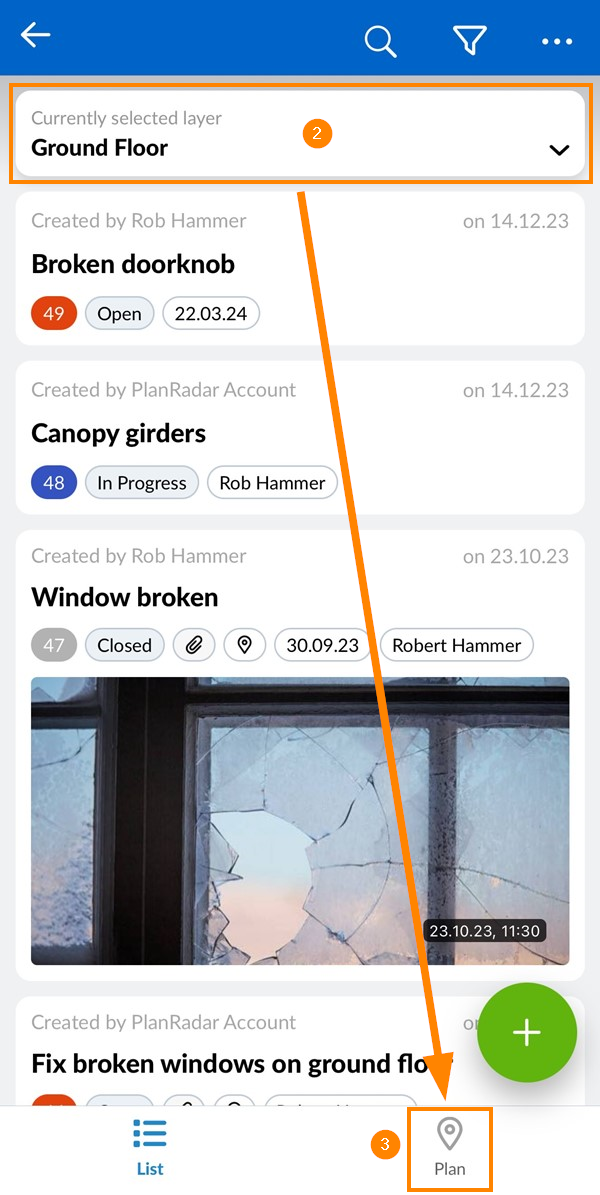

- Selezioni un livello, ad esempio Piano terra
La vista Piano non è disponibile mentre è selezionato Tutti i livelli. - Piano Tap
Biglietti Vista sul piano
Nella barra degli strumenti seleziona il progetto, il livello, il modulo e il filtro per definire quali biglietti vengono visualizzati nella vista del piano biglietti.
Per saperne di più, consulti il sito . Visualizza i biglietti di un progetto, di un livello o di un modulo nella Webapp.
Se il suo livello attivo ha un modello BIM invece di una pianta 2D, la vista della pianta viene sostituita dal visualizzatore BIM.
Per saperne di più, consulti BIM Viewer.

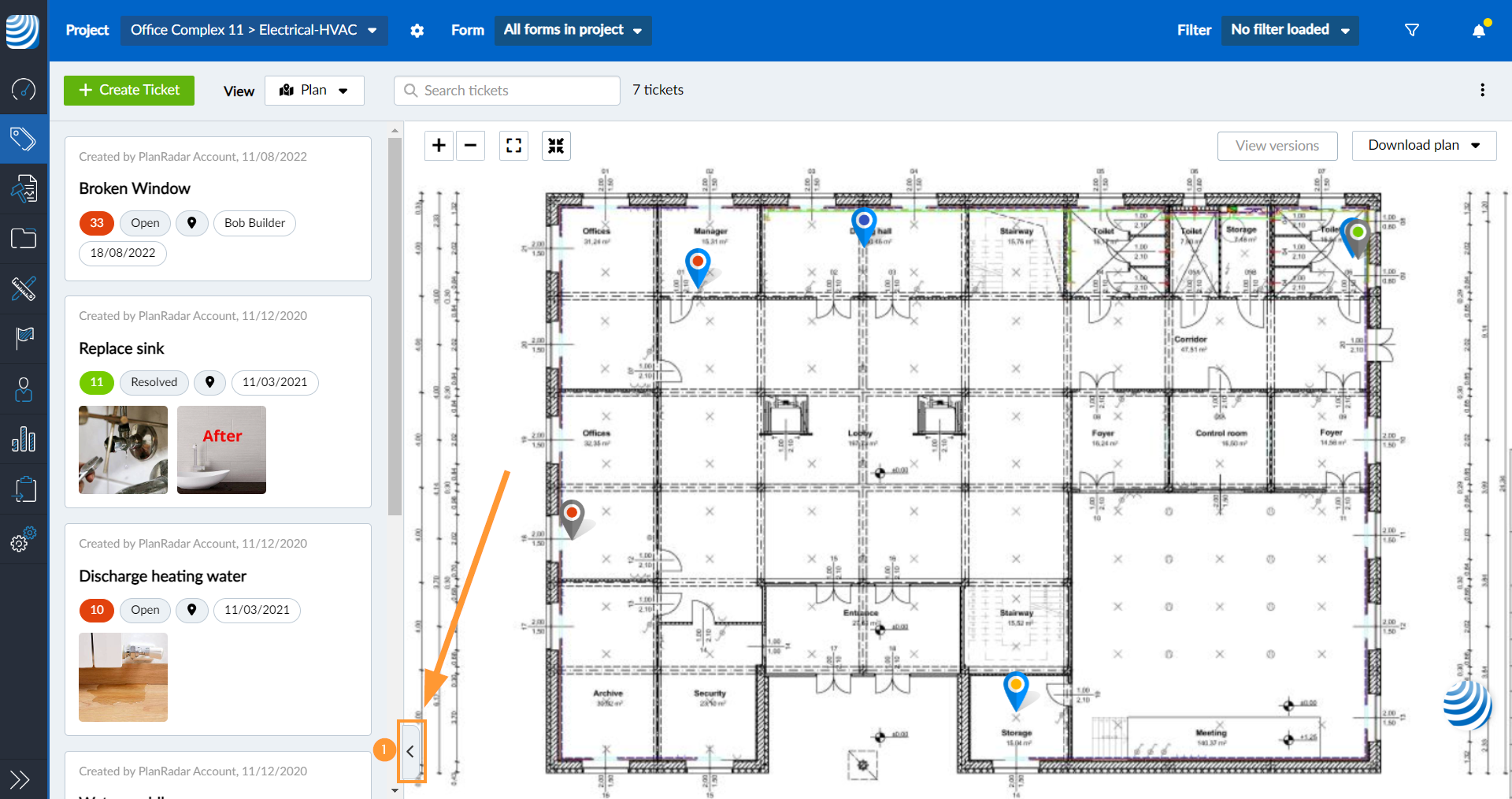

Mostra/Nascondi l'elenco dei biglietti

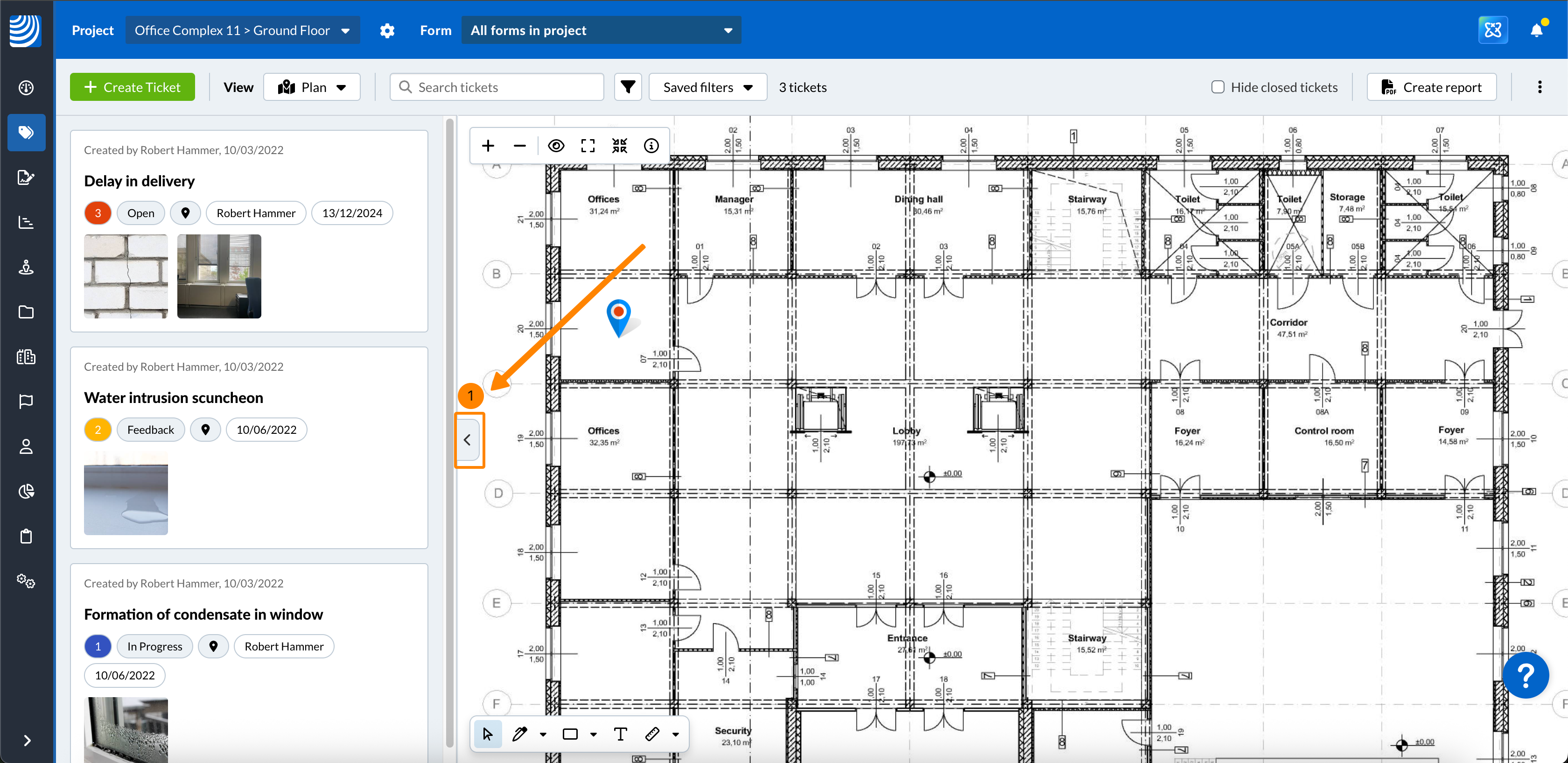

L'elenco dei biglietti è visualizzato per impostazione predefinita. Per nasconderlo:
- Clicchi sul pulsante con la freccia

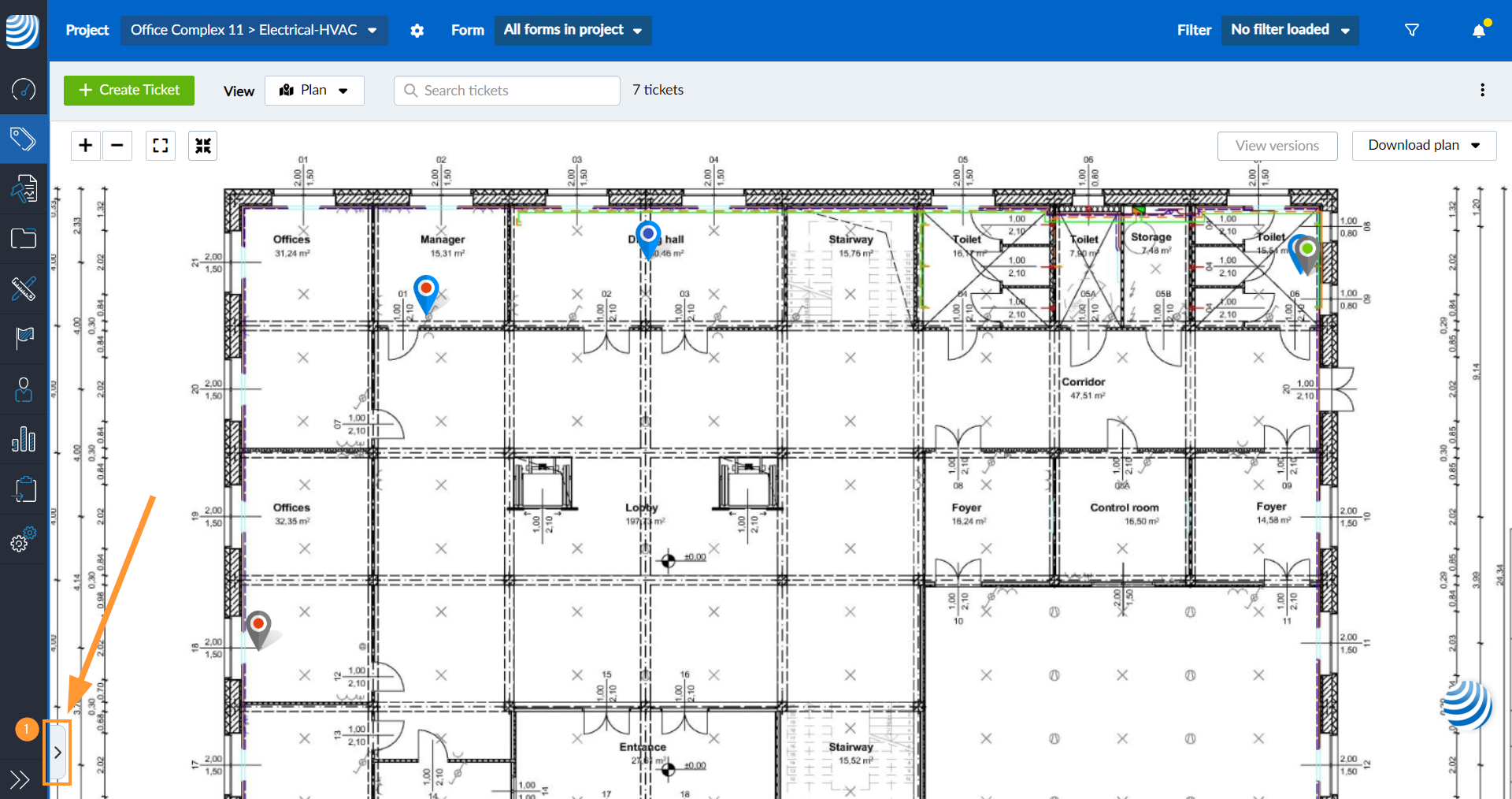

Per mostrare l'elenco dei biglietti:
- Clicchi sul pulsante con la freccia
La selezione di un livello funziona allo stesso modo per la vista in pianta e per la vista elenco.
Per saperne di più, consulti il sito e veda i biglietti di un livello nell'applicazione mobile
Se il livello attivo ha un modello BIM invece di una pianta 2D, la vista della pianta viene sostituita dal visualizzatore BIM.
Per saperne di più, consulti BIM Viewer.
Apra un biglietto
Apra un biglietto per visualizzarne i dettagli o modificarlo:

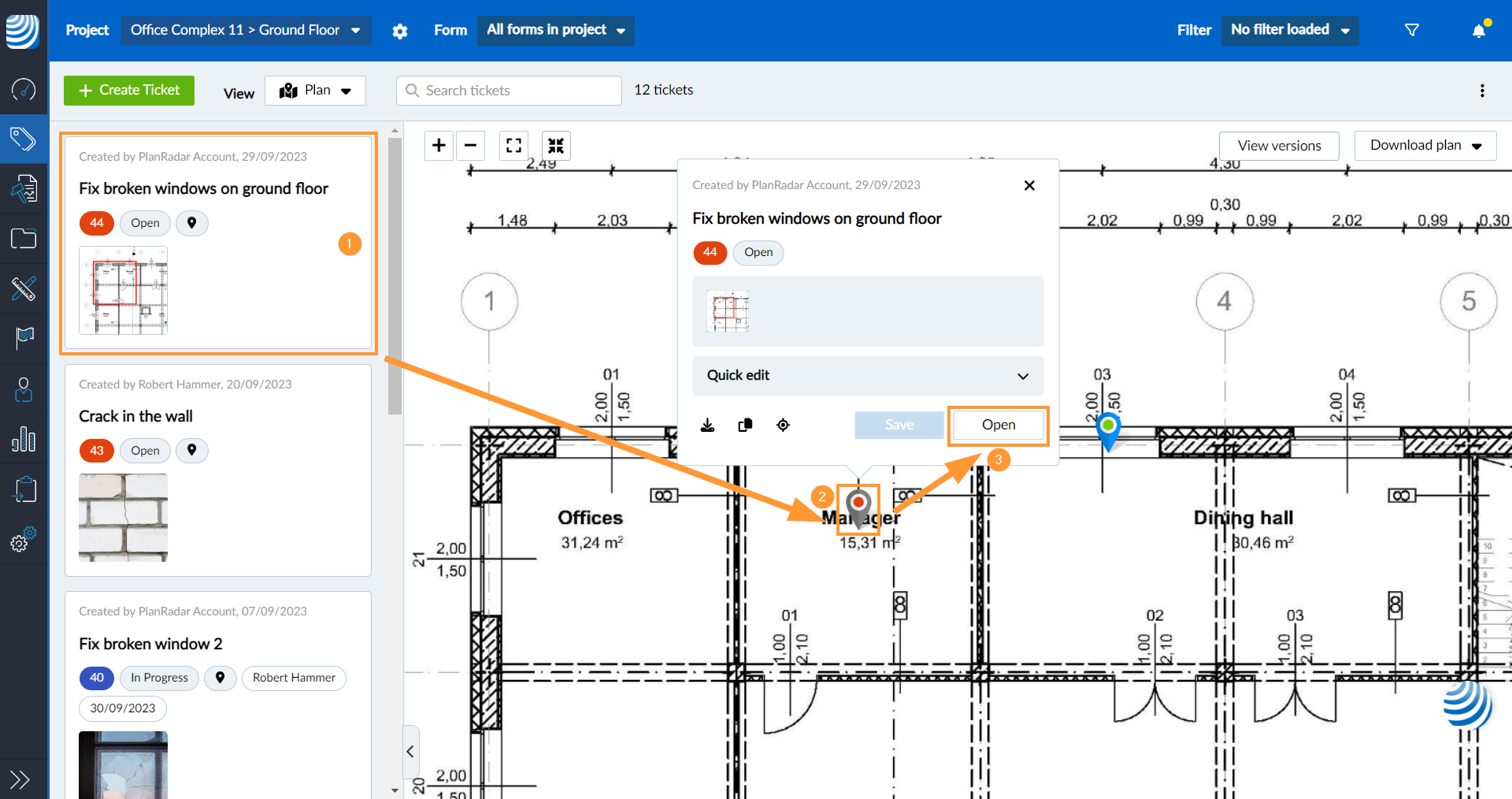

- Clicchi sul biglietto nell'elenco dei biglietti per visualizzare automaticamente il pin del biglietto sul piano e aprire l'anteprima del biglietto.
- OPPURE clicchi sul pin del biglietto sul piano per aprire l'anteprima del biglietto.
- Clicchi su Aprire per visualizzare tutti i dettagli del biglietto.
Veda anche Modifica rapida dei biglietti nella vista del piano nella webapp.

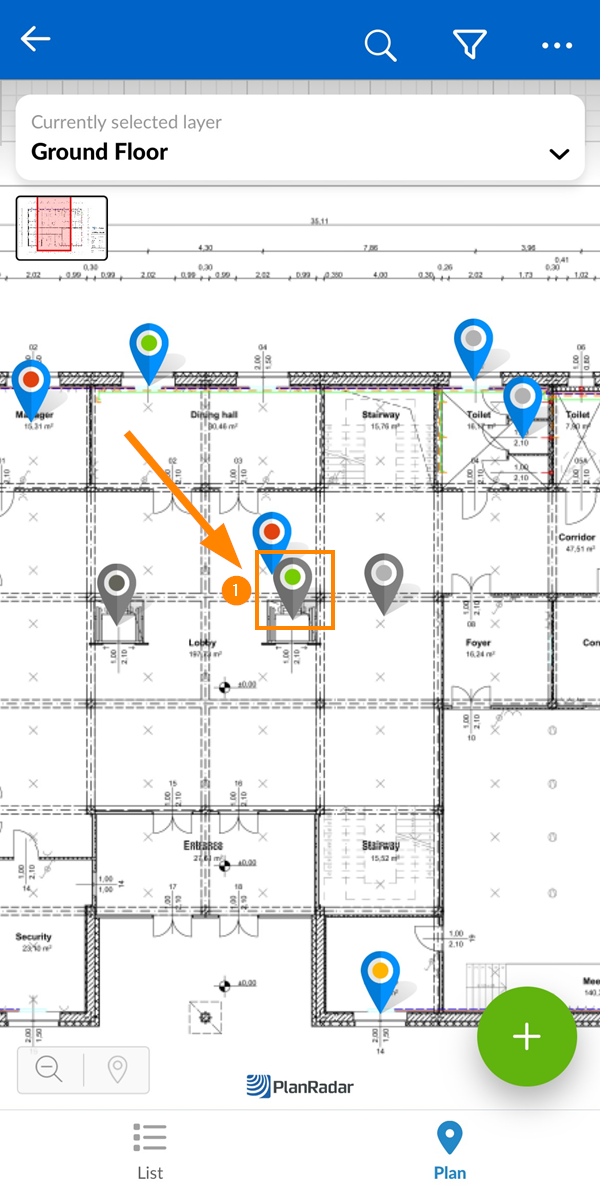

- Tocca il pin di un biglietto

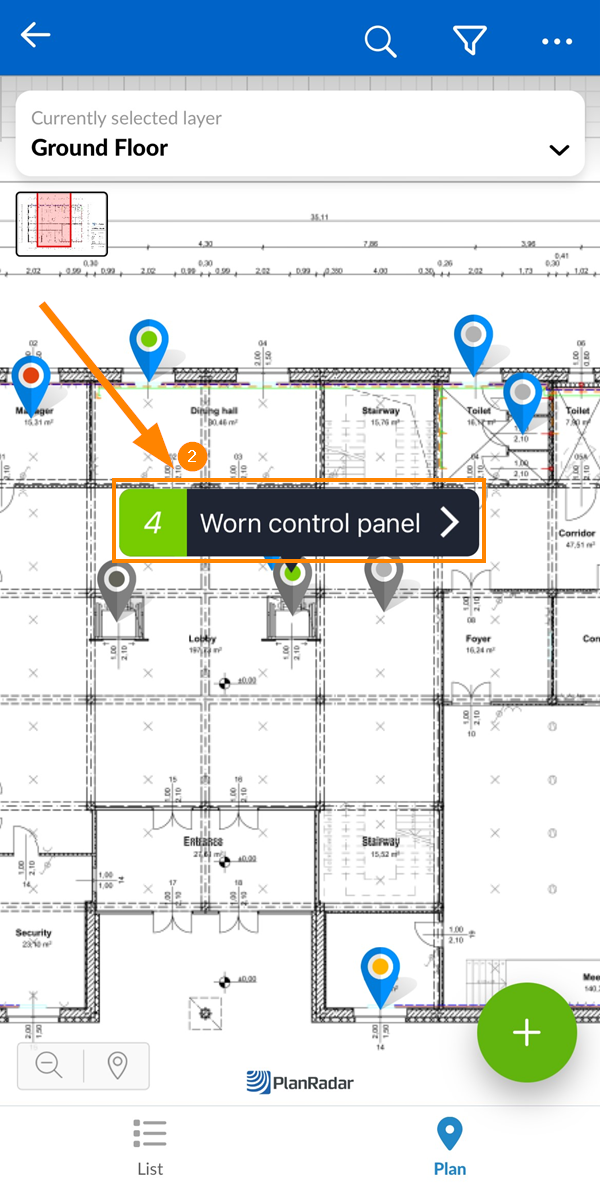

- Tocca l'ID del biglietto / il titolo
Per saperne di più, consulti il sito per visualizzare e modificare un biglietto.
Navigare nel Piano

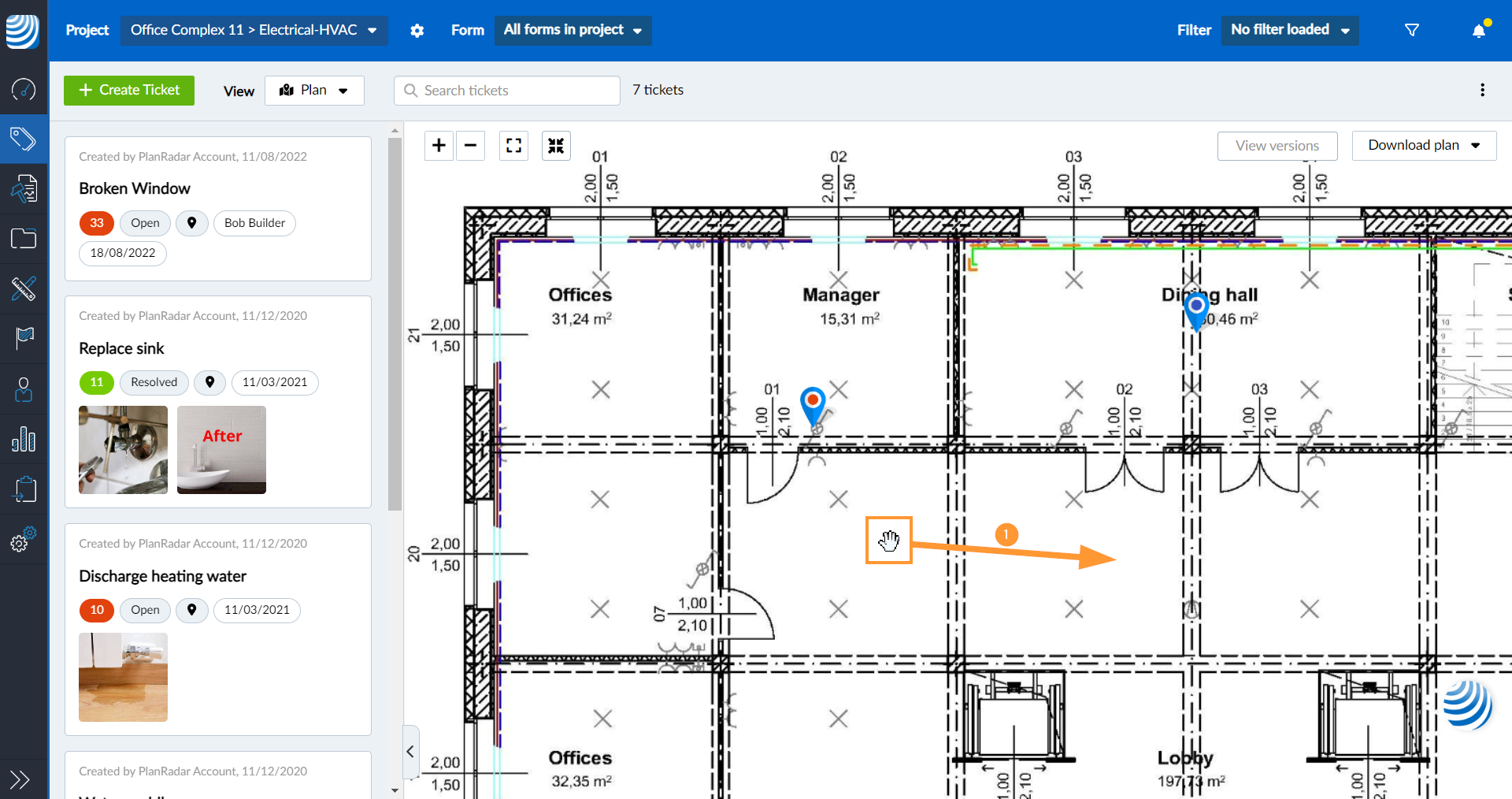

Panning
Per spostare la parte visualizzata del piano:
- Utilizzi il drag & drop

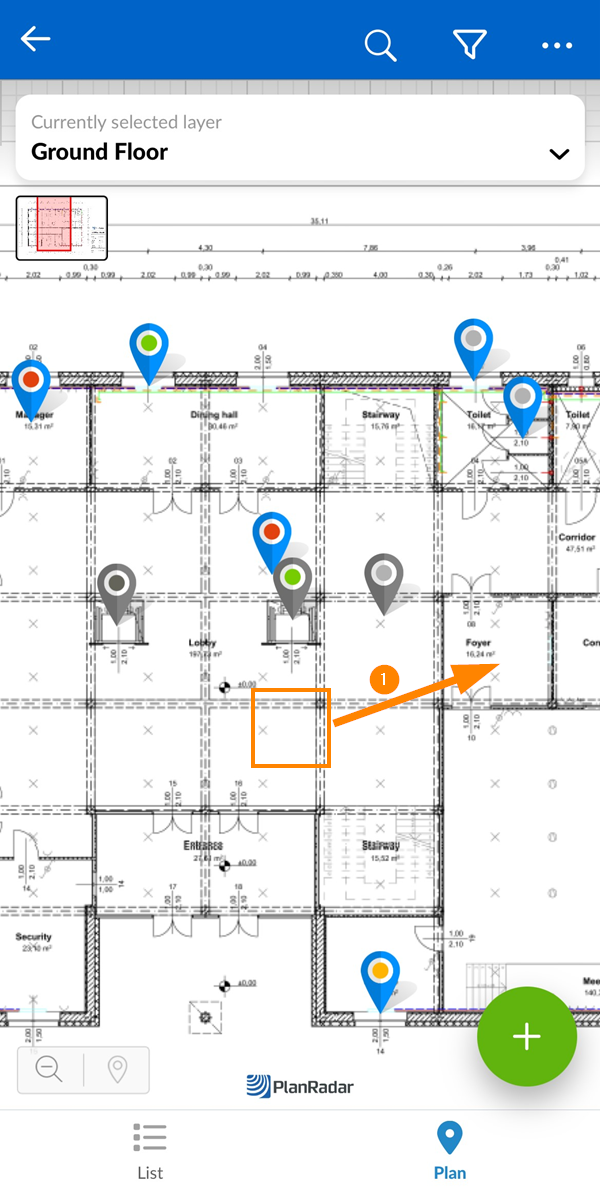

- Utilizzi il trascinamento con un dito
Zoom

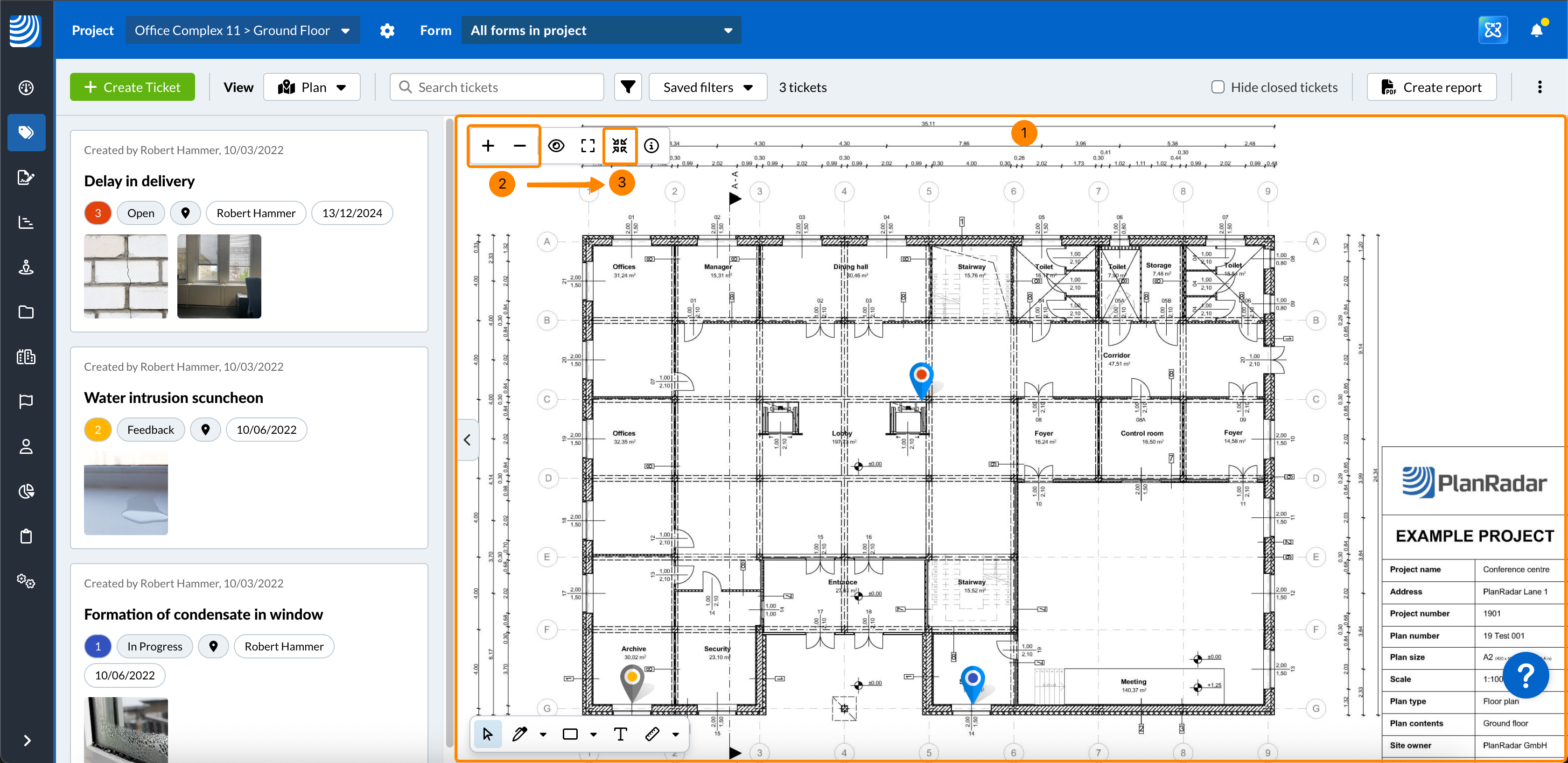

Ci sono diversi modi per ingrandire e rimpicciolire il piano:
- Utilizzi la rotella del mouse in qualsiasi punto del piano
- Clicchi sui pulsanti + o -

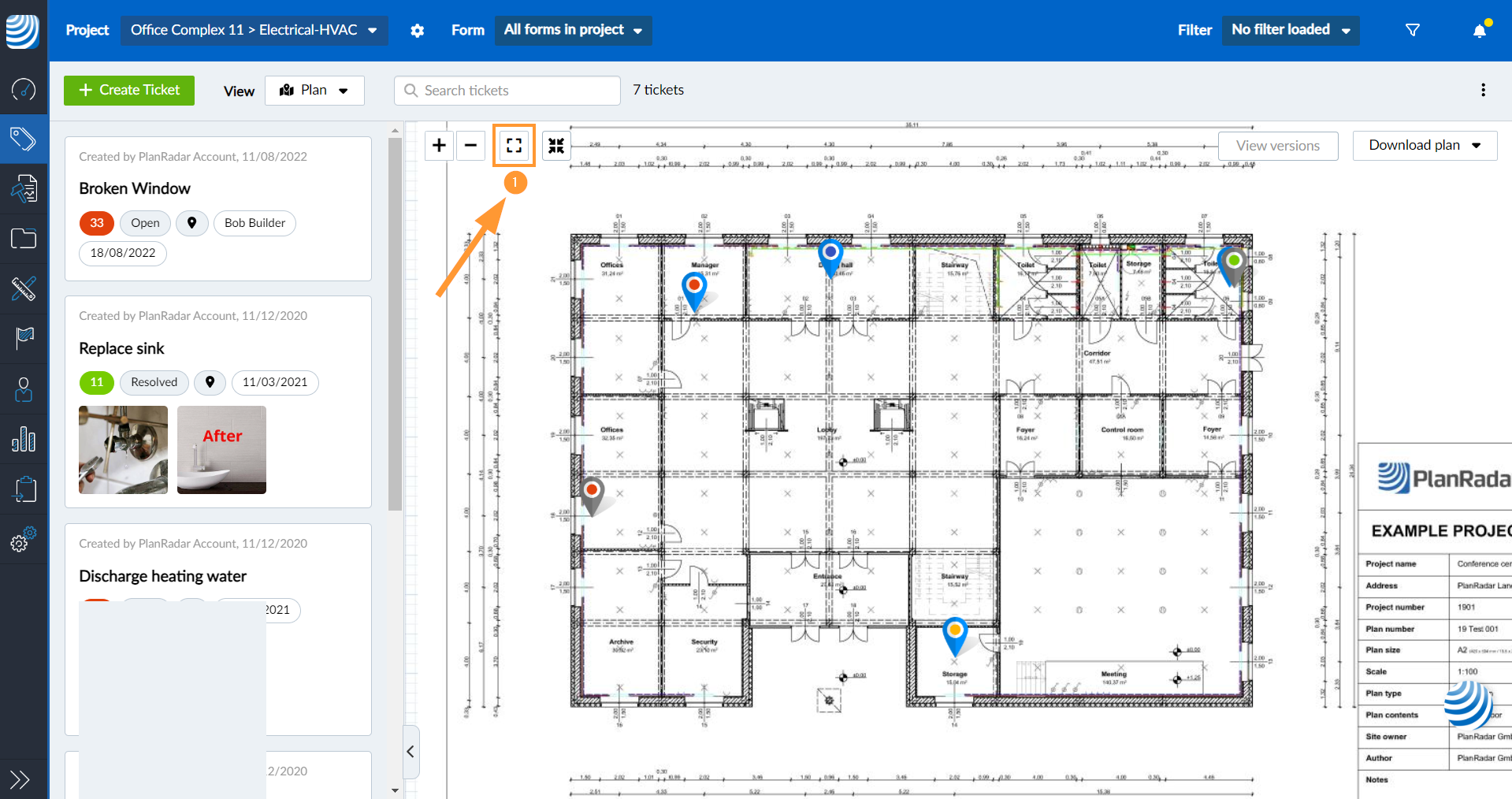

- Clicchi sul pulsante zoom to fit screen per visualizzare l'intero piano in una sola volta:

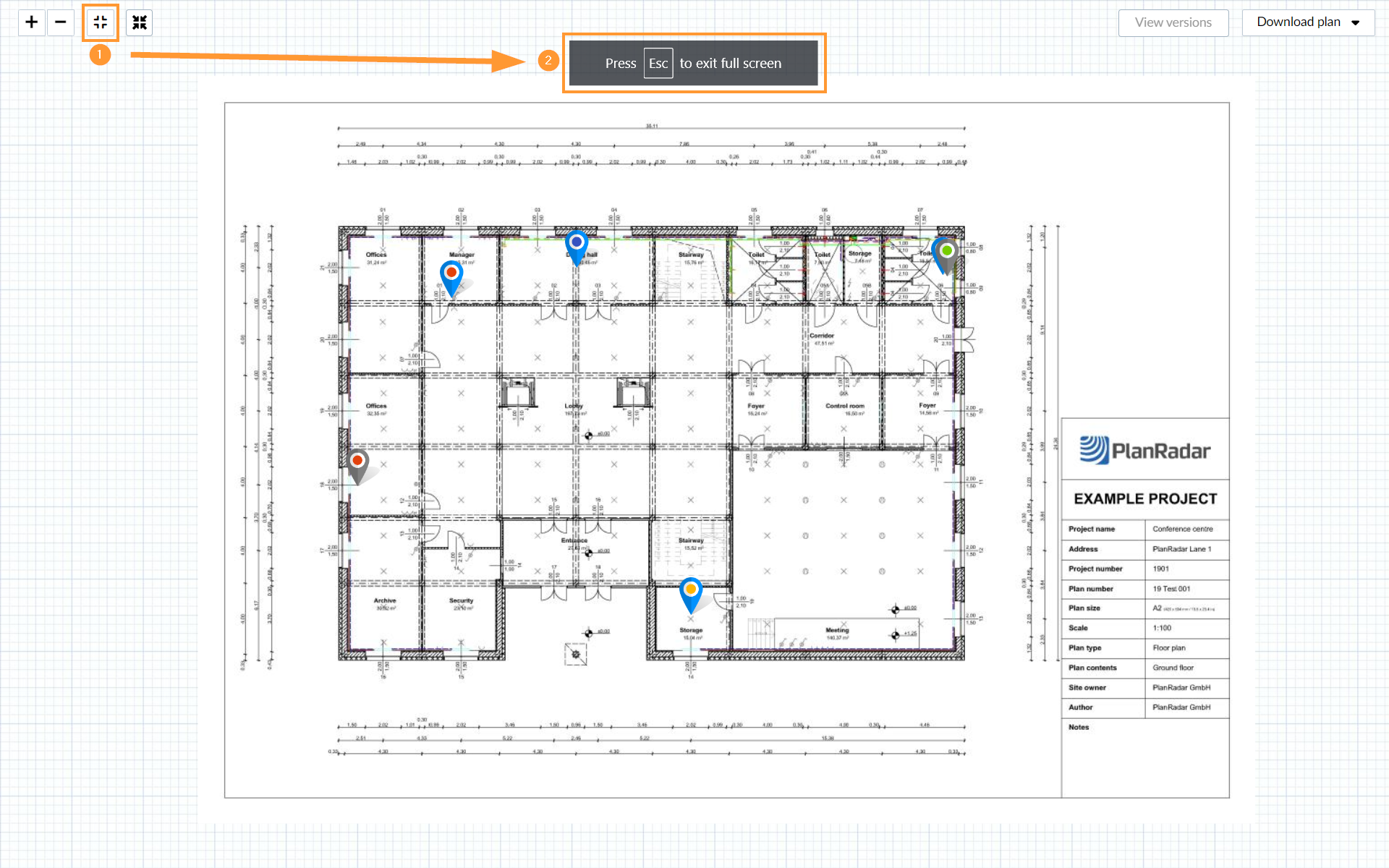

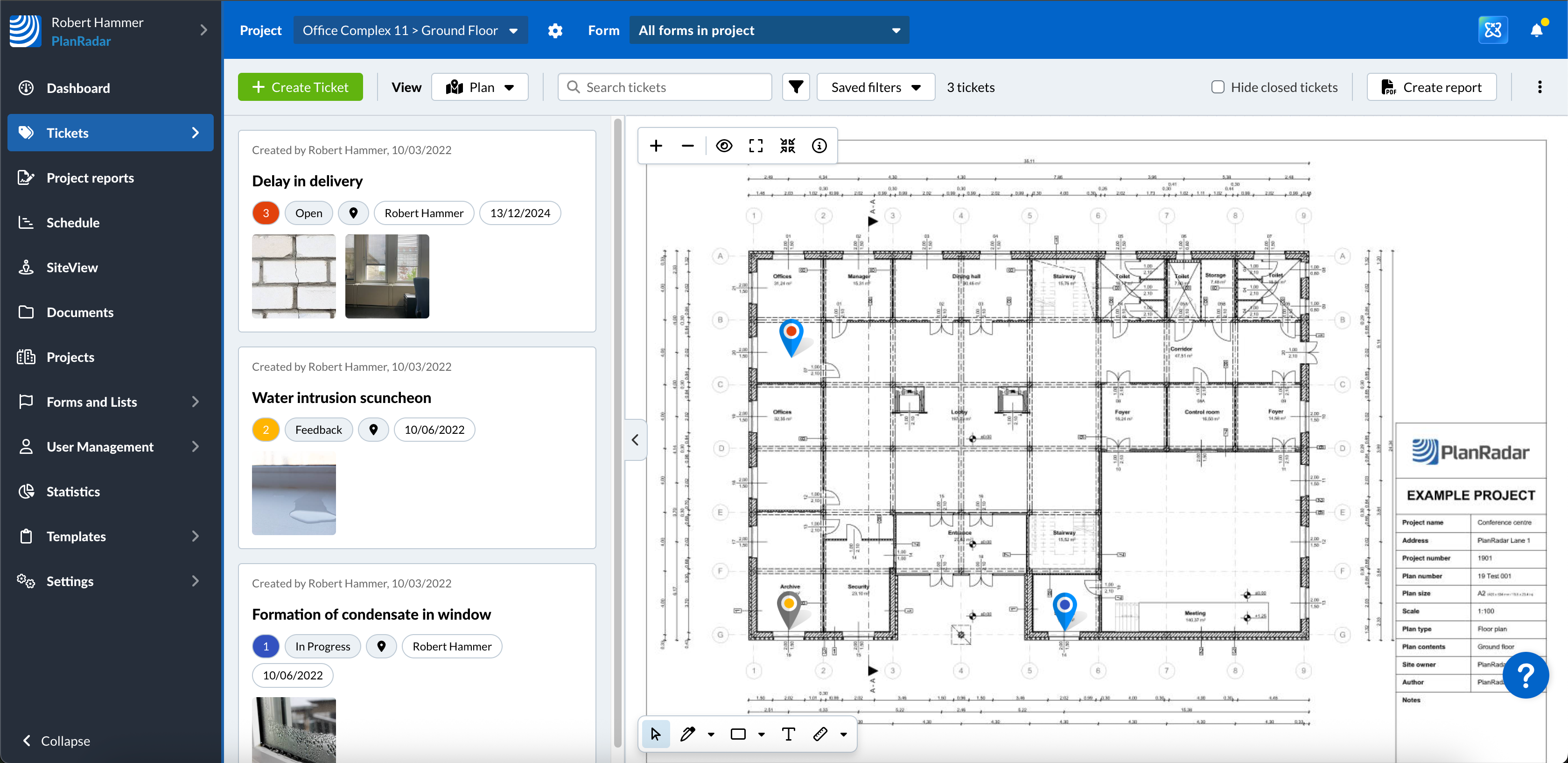

Modalità a schermo intero

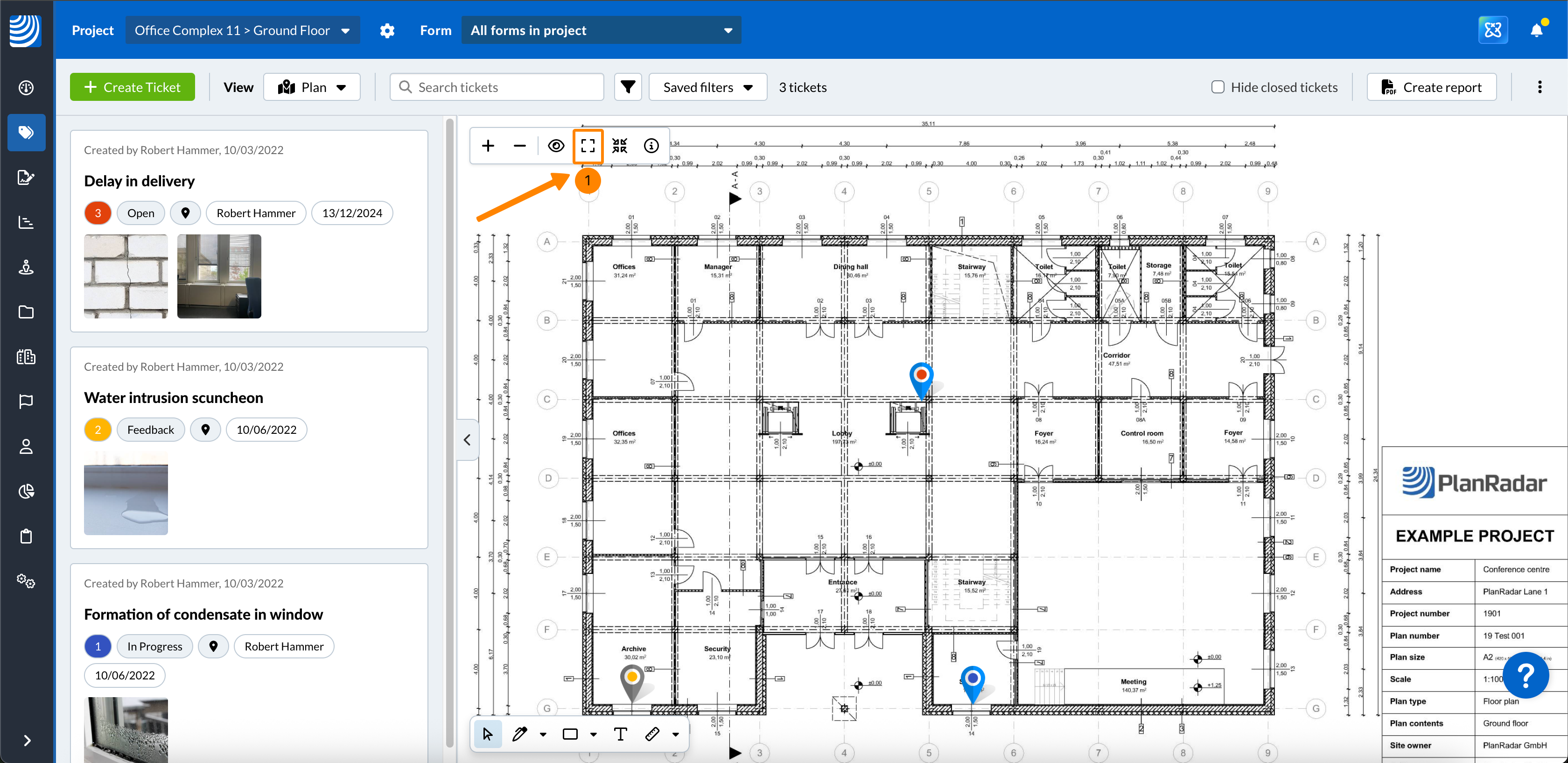

Per aprire il piano a schermo intero nella Webapp:
- Clicchi su per attivare la modalità a schermo intero pulsante

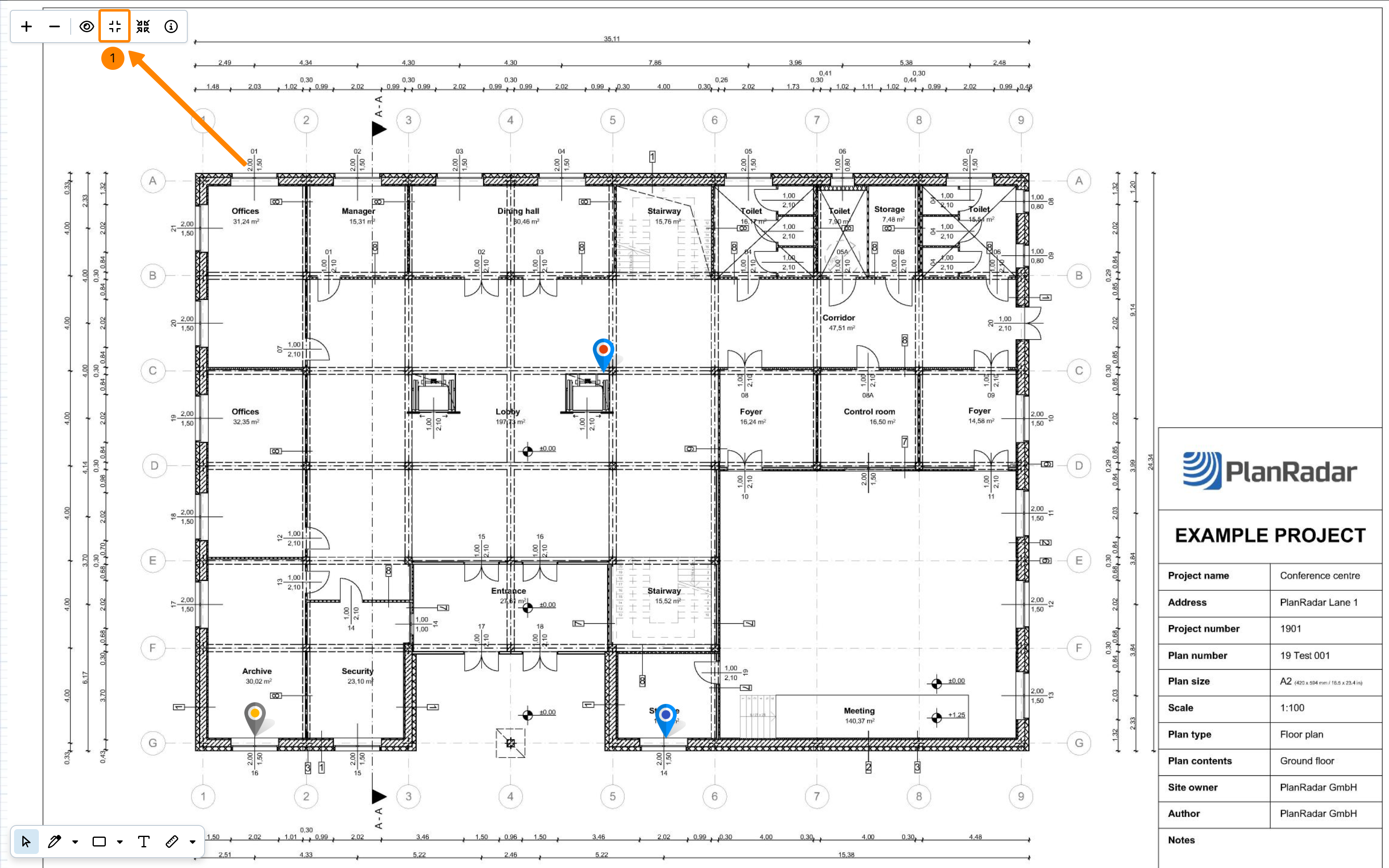

Per uscire dallo schermo intero:
- Clicchi su per attivare la modalità a schermo intero pulsante
- OPPURE prema Esc sulla sua tastiera

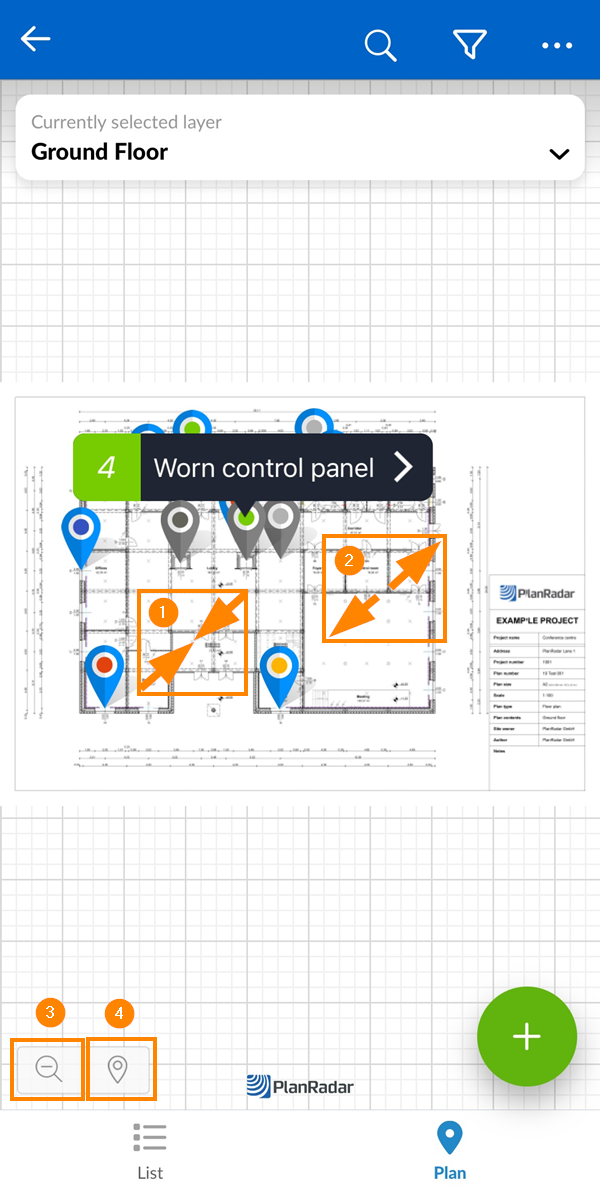

- Pizzichi due dita per ingrandire
- Allarghi due dita per zoom out
- Tocchi la lente d'ingrandimento per ingrandire fino a visualizzare l'intero piano
- Su iOS: Tocca il pulsante pin per ingrandire il pin del biglietto selezionato
Versioni del piano
È possibile caricare nuove versioni di un piano. La versione più recente viene sempre visualizzata come versione attuale.
Se un livello ha solo una versione del piano, il pulsante Versione del piano è disattivato.

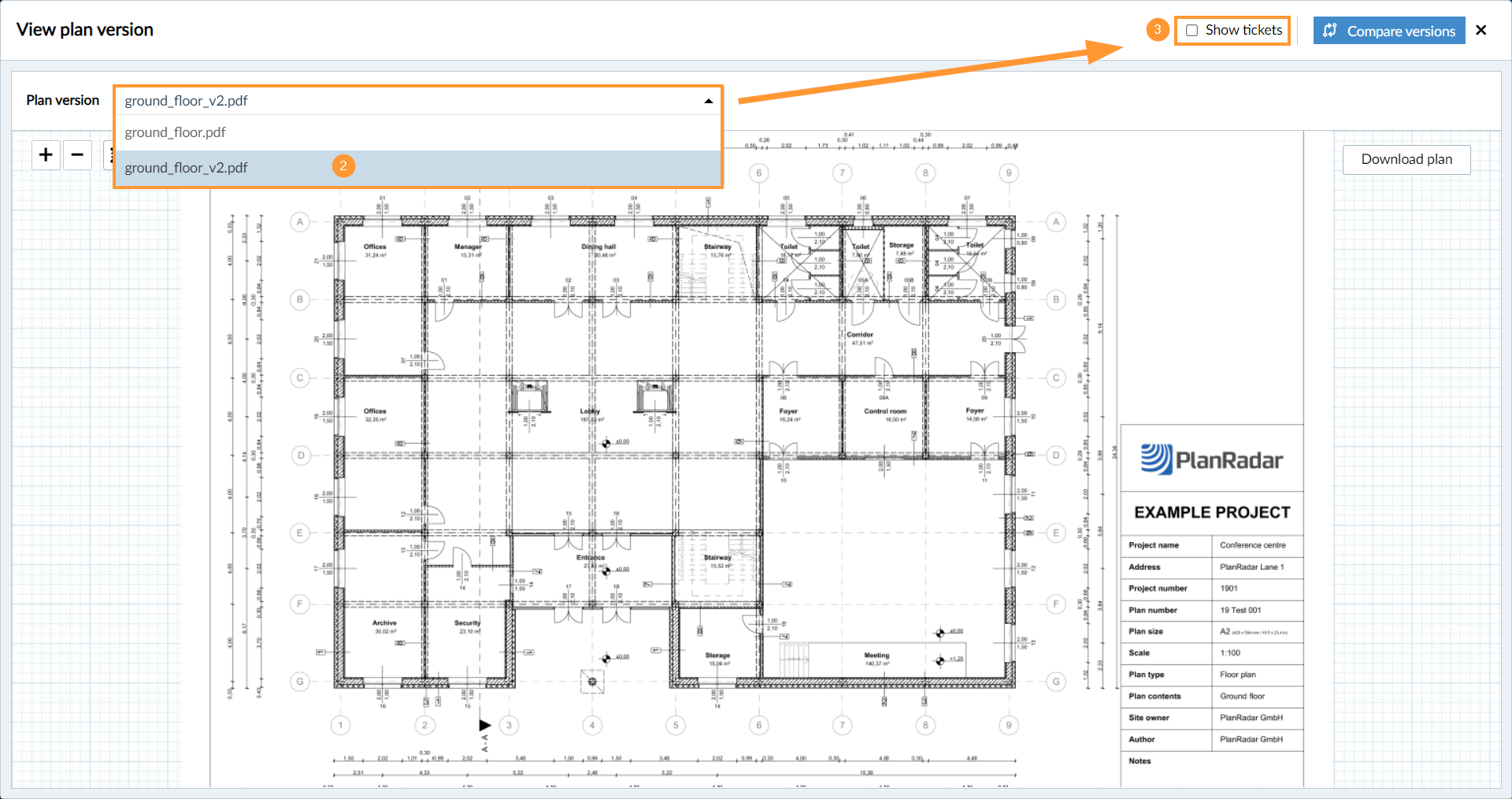

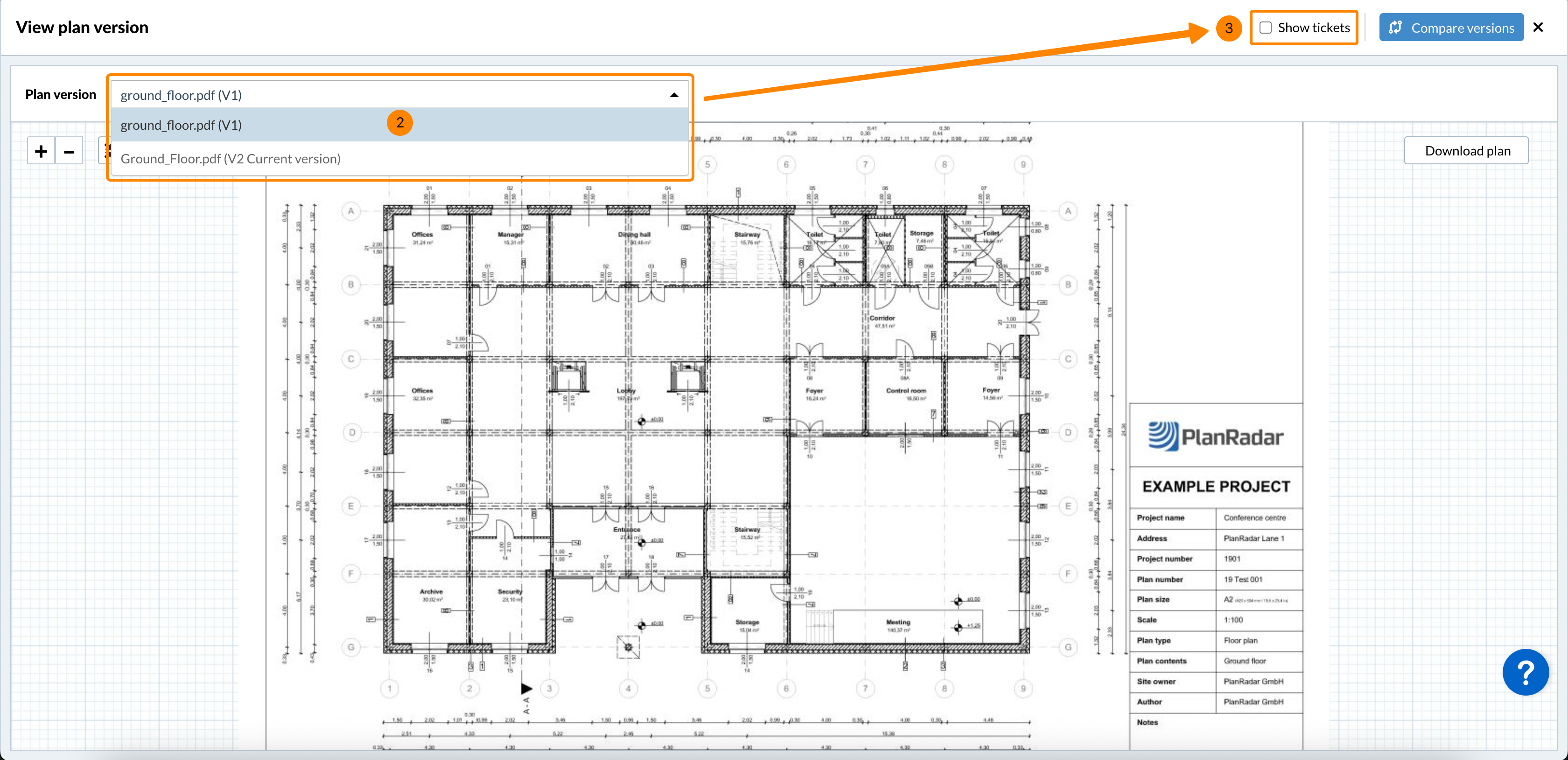

Per visualizzare tutte le versioni di un piano:

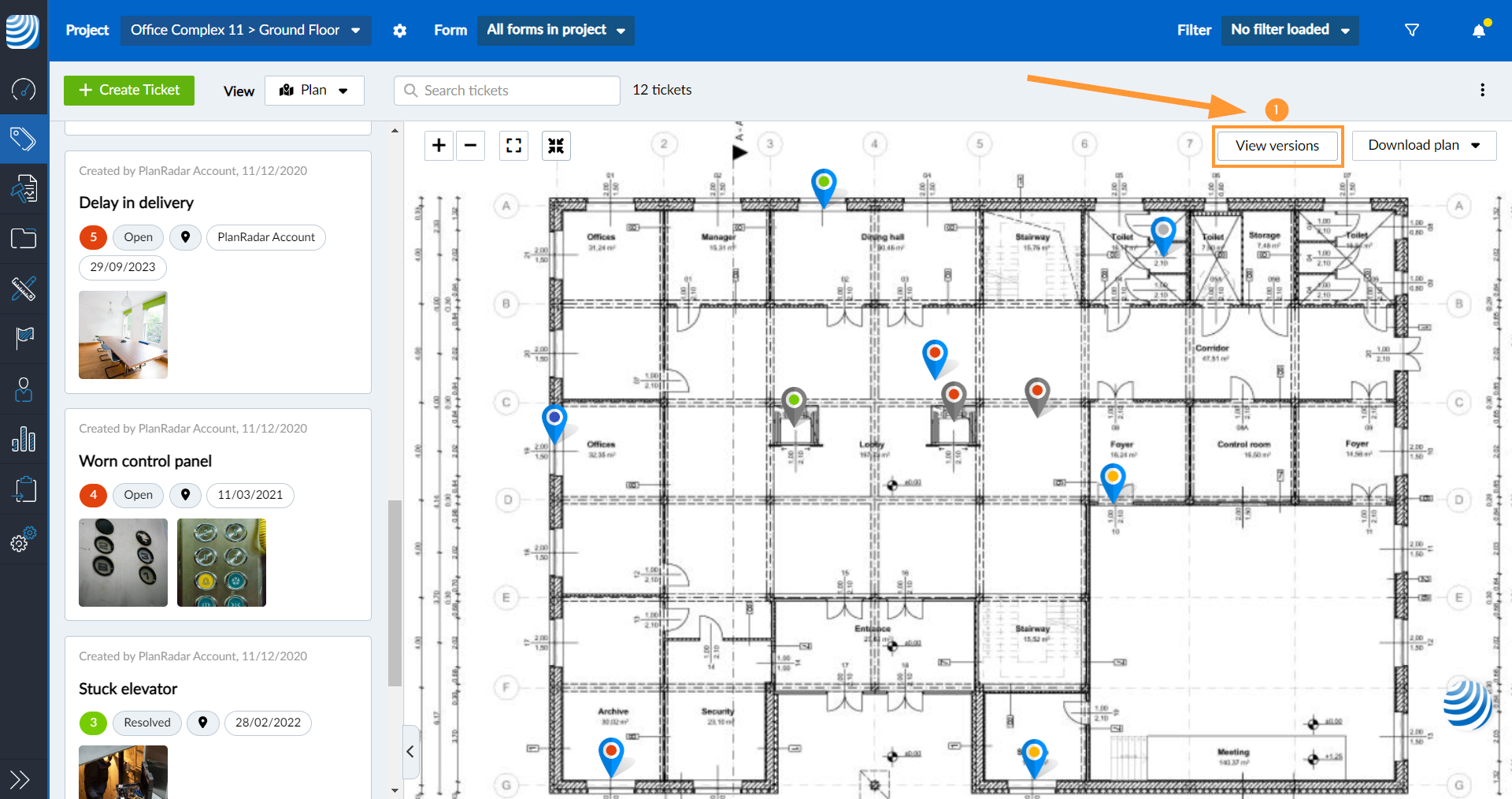

- Clicchi su Visualizza le versioni
- Selezioni una versione del piano nel menu a tendina.
-
Opzionale: Selezioni la casella di controllo Mostra i biglietti per mostrare i pin dei biglietti sul piano.

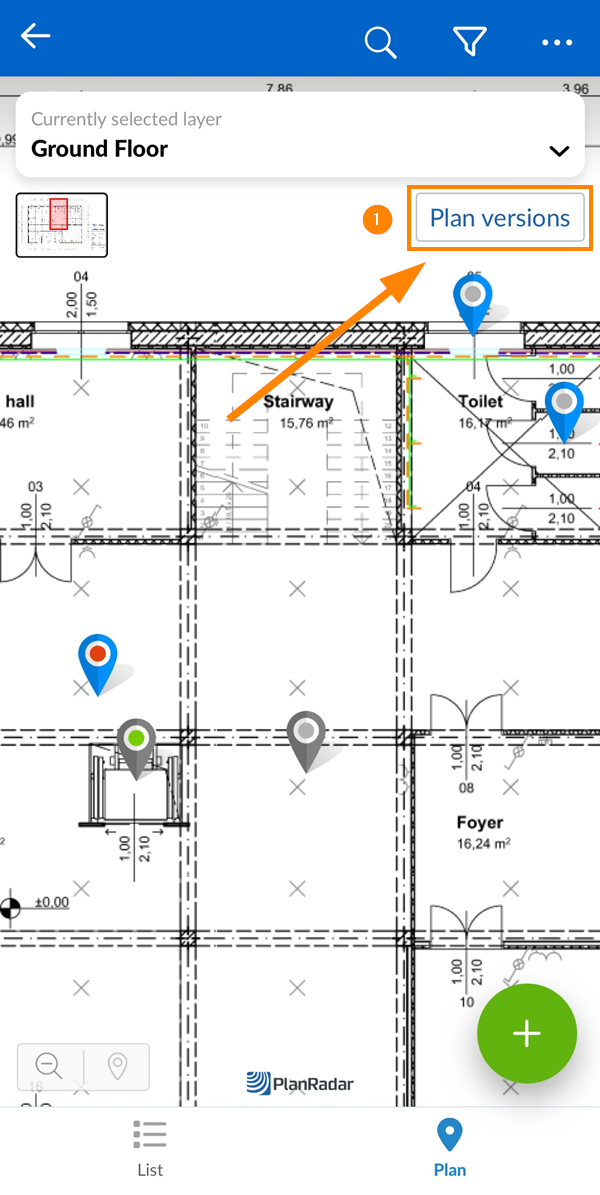

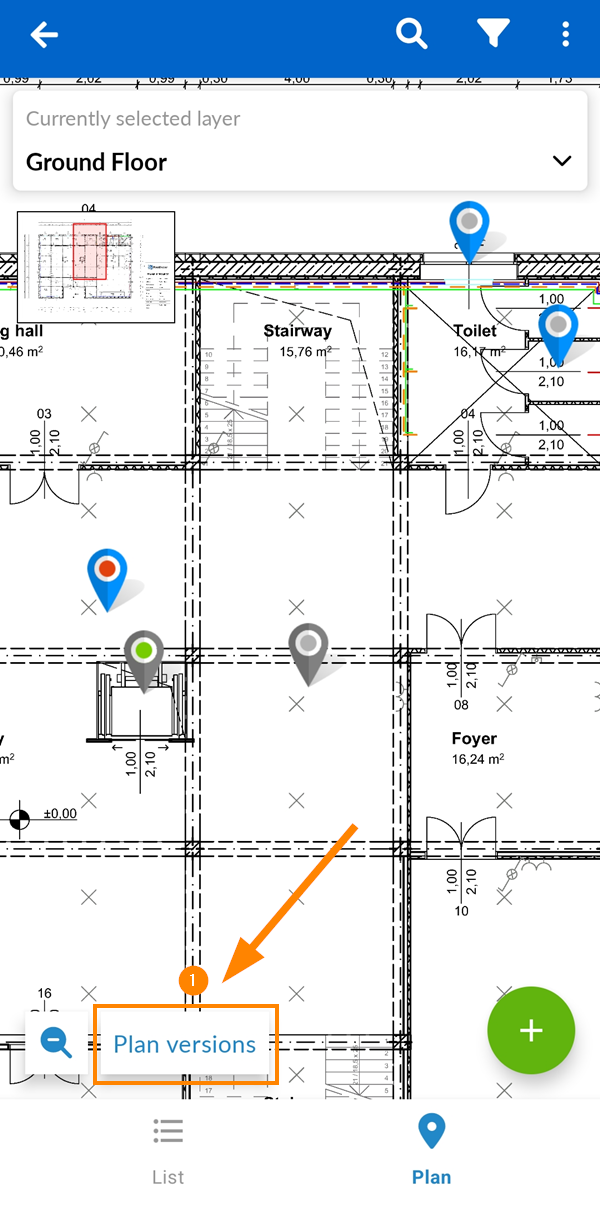

- Versioni del piano Tap

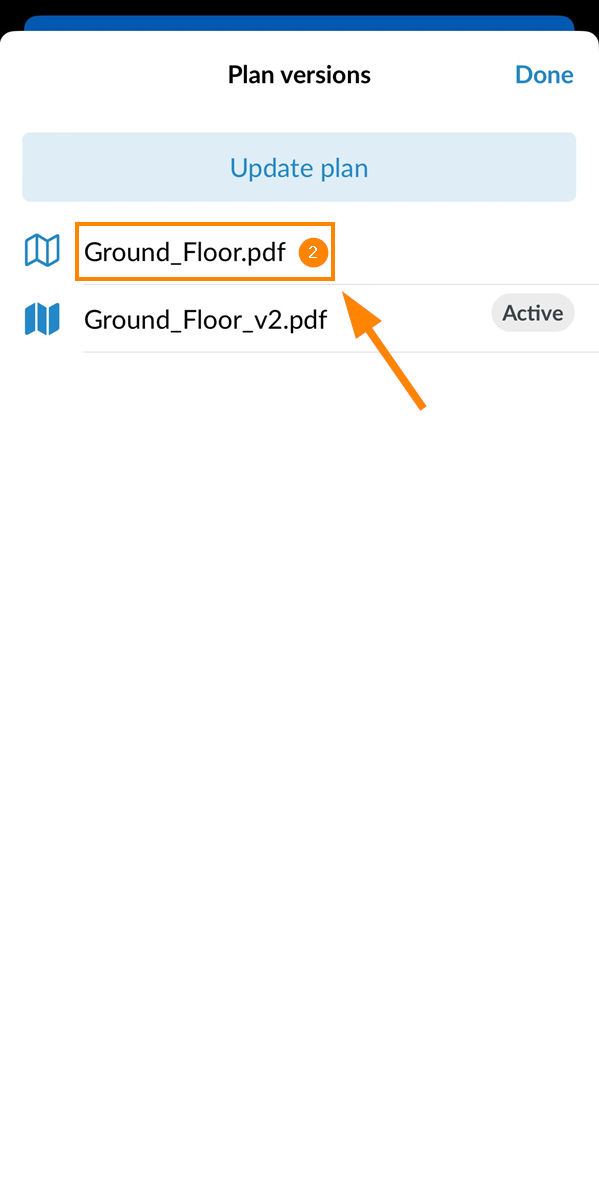

- Tocca la versione della planimetria, ad esempio Ground_Floor.pdf
-

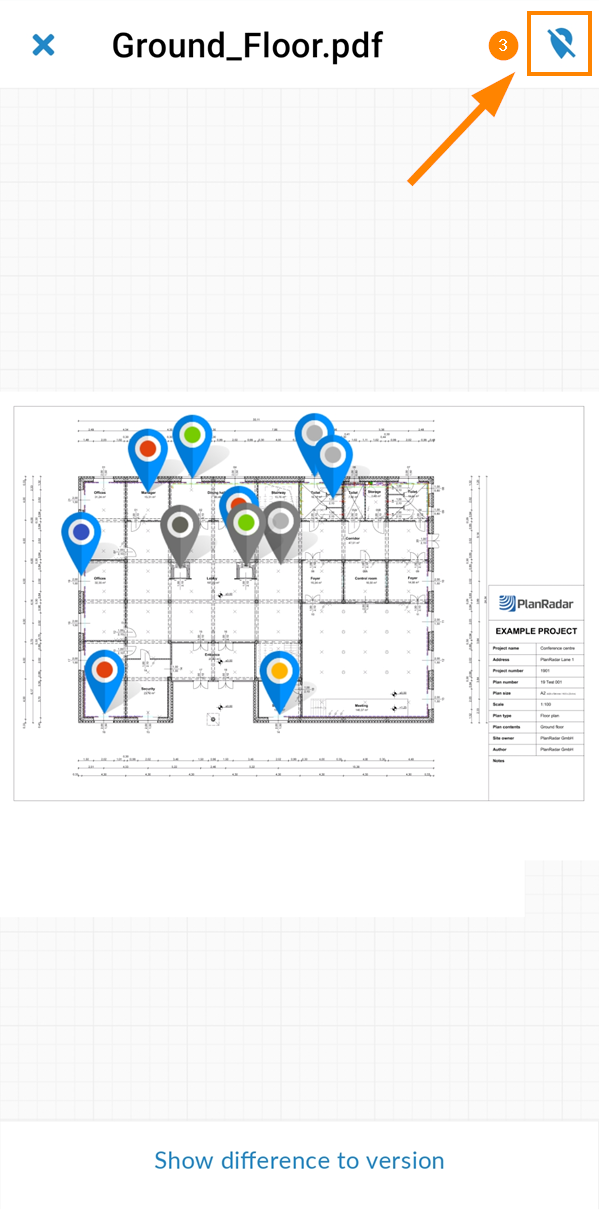

Opzionale: Toccare il pulsante pin per mostrare/nascondere i pin dei biglietti
- Versioni del piano Tap

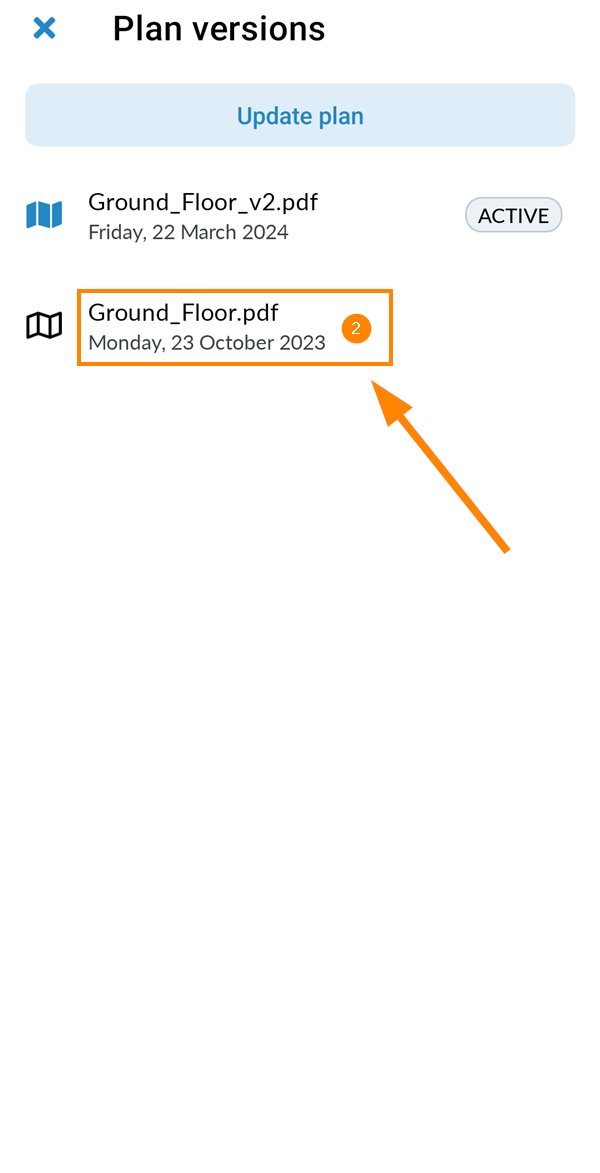

- Tocca la versione della planimetria, ad esempio Ground_Floor.pdf
-

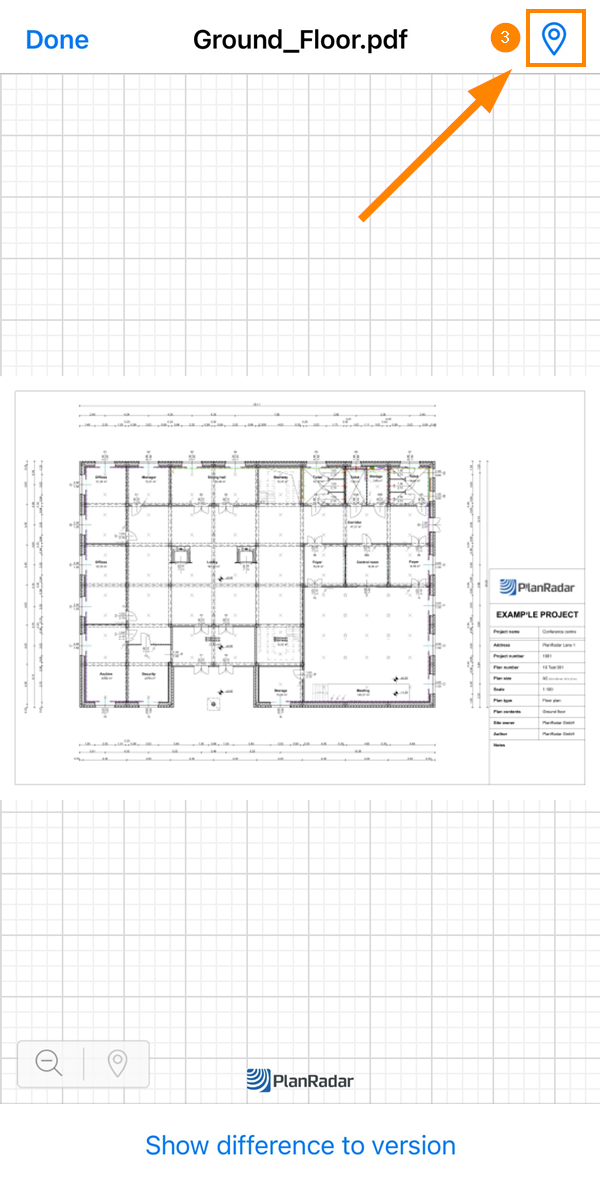

Opzionale: Toccare il pulsante pin per nascondere/mostrare i pin dei biglietti
Può Creare, rivedere e gestire le richieste di approvazione del piano in Gestione documenti per gestire l'aggiornamento di nuove versioni del piano.
Confronta le versioni del piano
Confronta le versioni dei piani per evidenziare le differenze tra le versioni.
Per saperne di più, consulti e confronti le versioni dei piani.
Scarica il piano
Scarichi un piano in formato PDF con o senza spille.
Legga di più in Piano di download con spille per biglietti.
