Caricare i piani nei livelli

Tobias Patek
  • Aggiornato

Panoramica

I piani sono gestiti in livelli. I livelli sono simili a cartelle per aiutarla a organizzare i piani e i ticket.
Ogni piano deve essere assegnato a un livello. Ogni livello non può avere più di un piano, sebbene siano supportate le versioni dei piani.

Per saperne di più su Piani e Livelli.

È anche possibile creare richieste di approvazione del piano quando si carica un nuovo piano. Per saperne di più, consulti Creare, rivedere e gestire le richieste di approvazione dei piani.

Accesso e permessi

Per caricare i piani nei livelli è necessario un utente interno con l'autorizzazione 'Progetti'. Per saperne di più, consulti Autorizzazioni.

Come accedere a Piani e Livelli

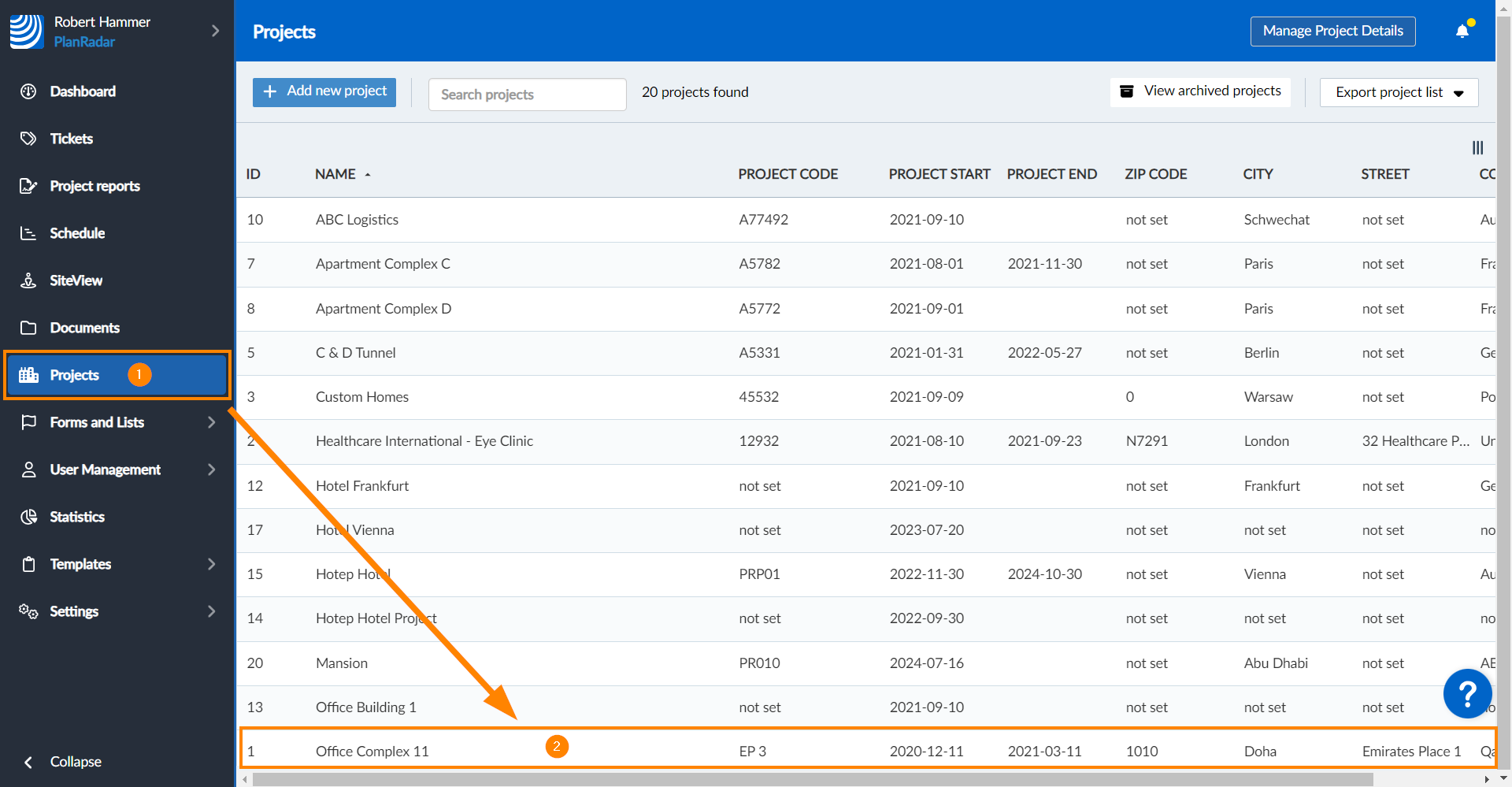

Per gestire i livelli di un progetto:

  1. Clicchi su Progetti
  2. Clicchi sul progetto per aprirlo

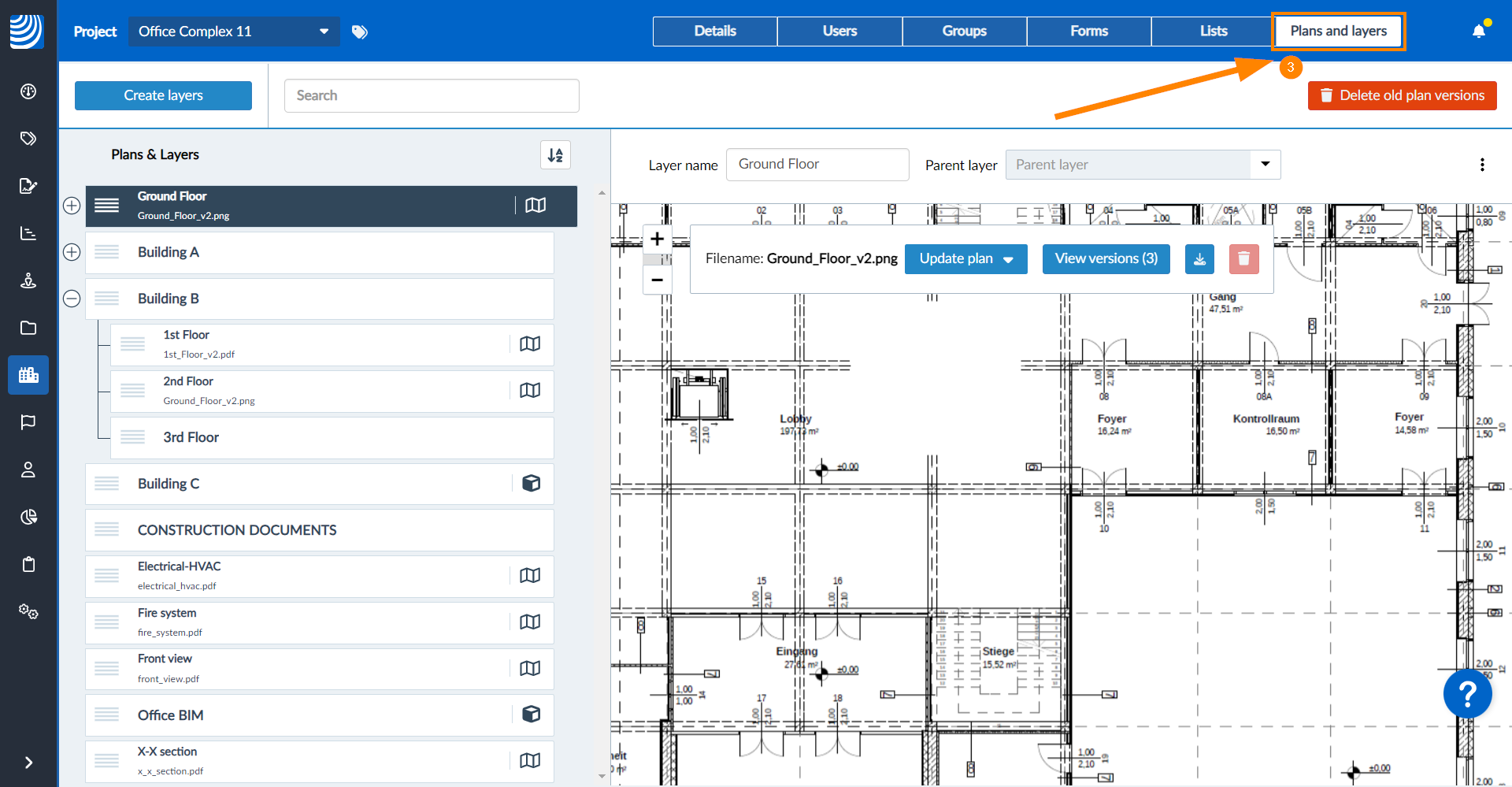

  3. Clicchi su Piani e livelli

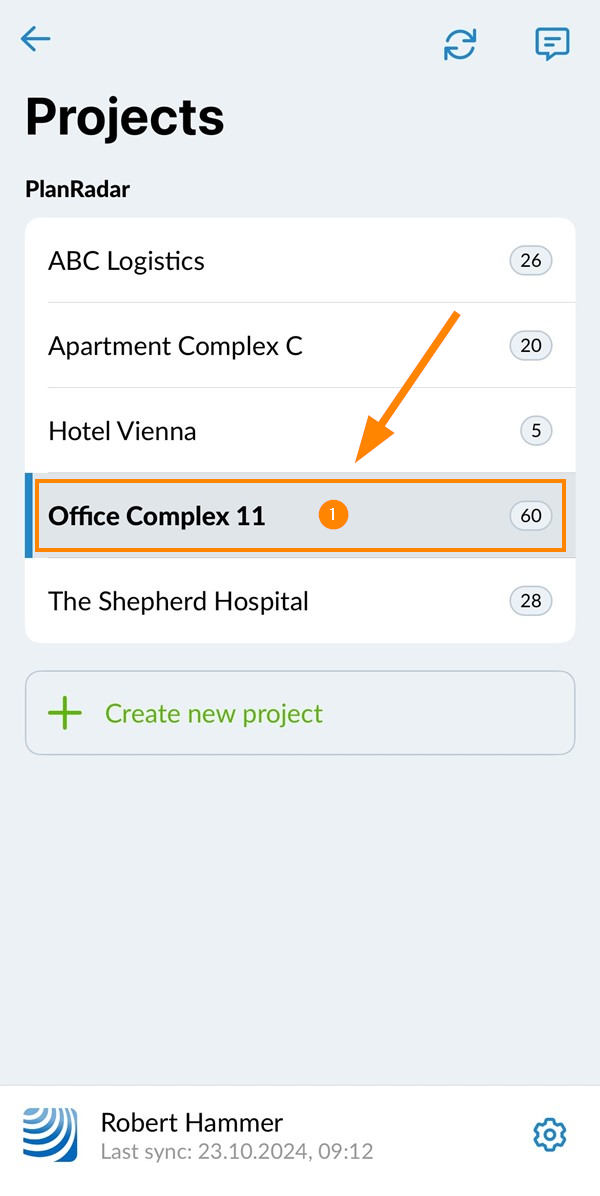

  1. Selezioni il progetto, ad esempio Complesso di uffici 11

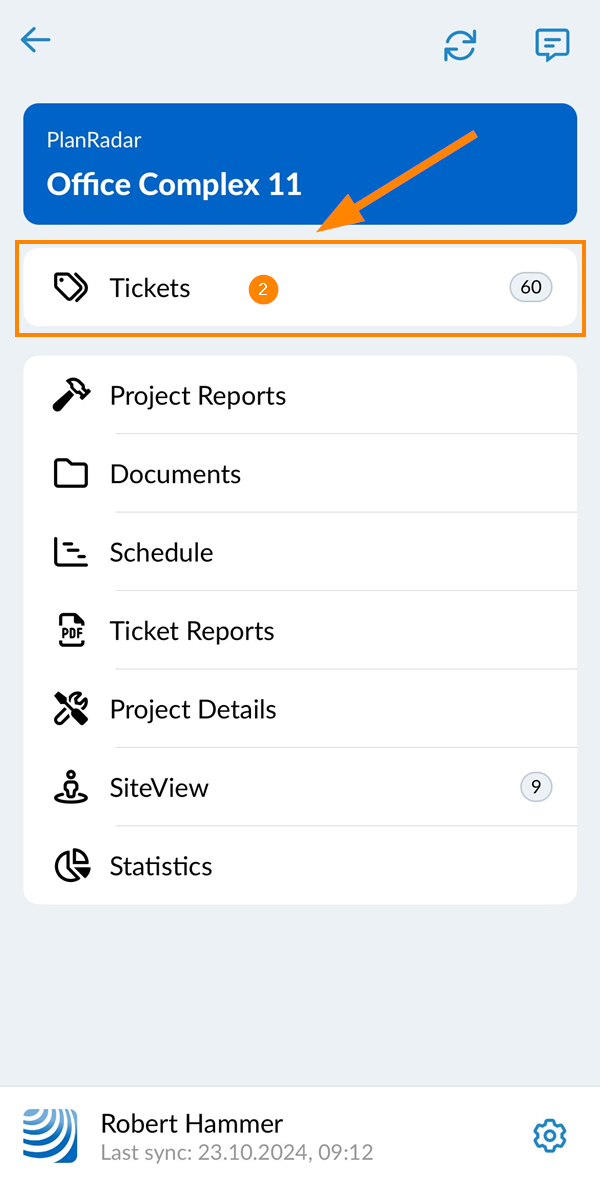

  2. Biglietti Tap

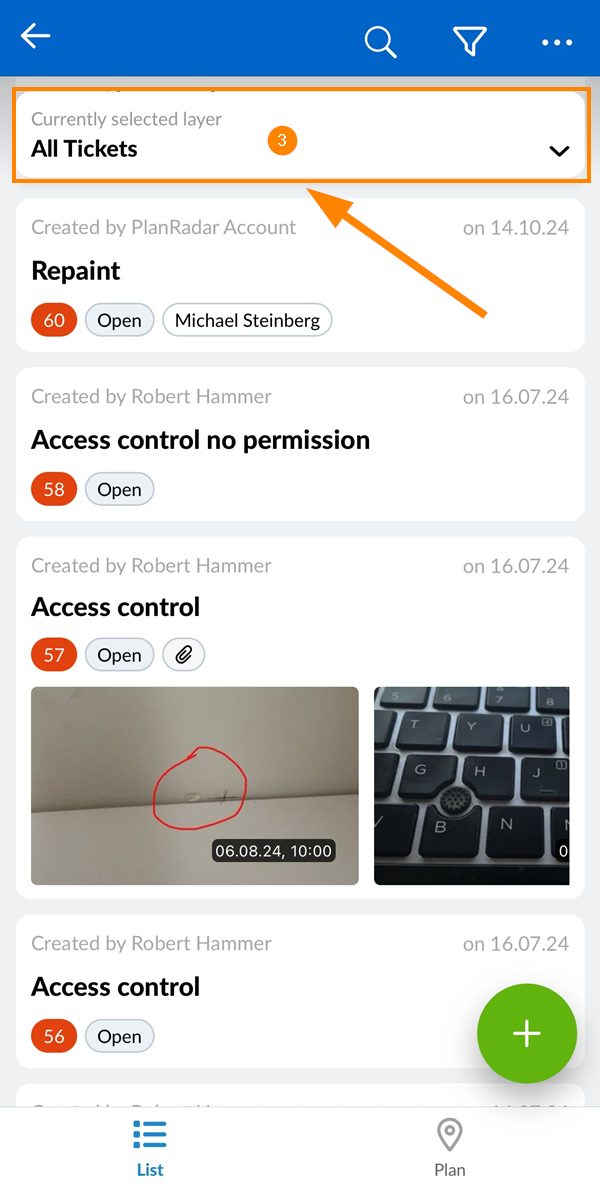

  3. Apra il selettore di livelli

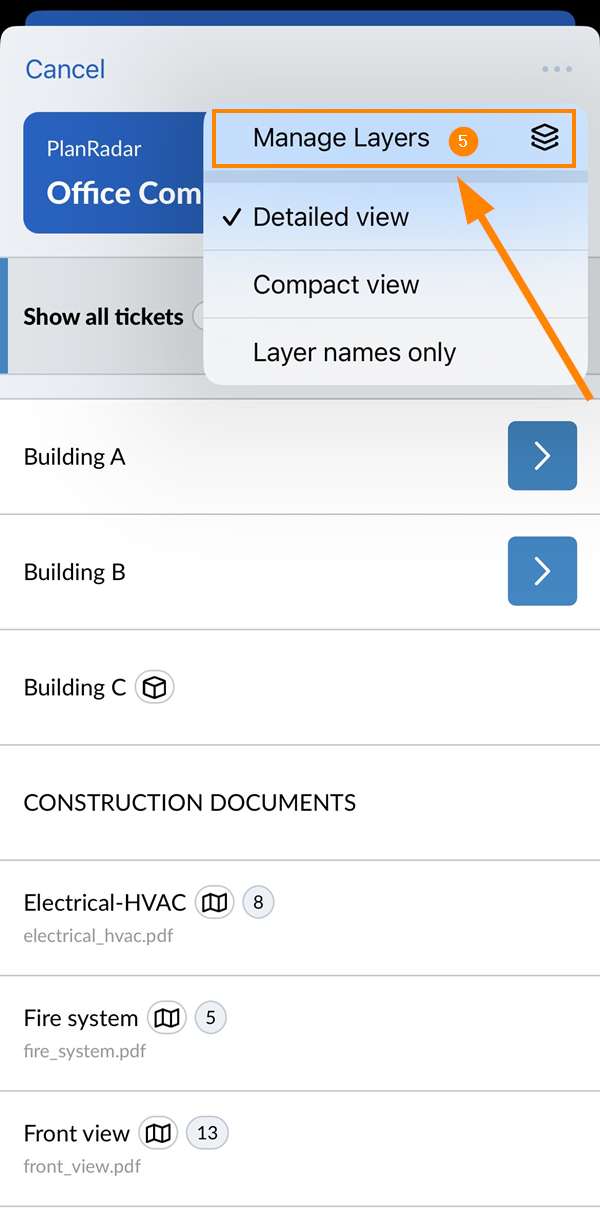

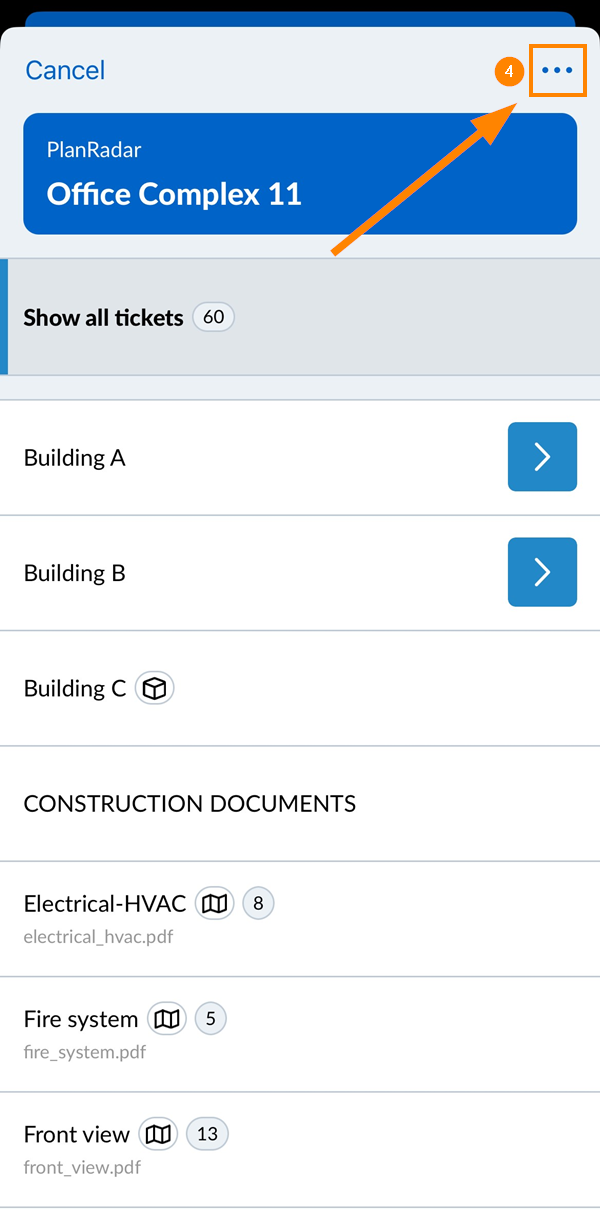

  4. Apra il menu More
  5. Toccare Gestione livelli

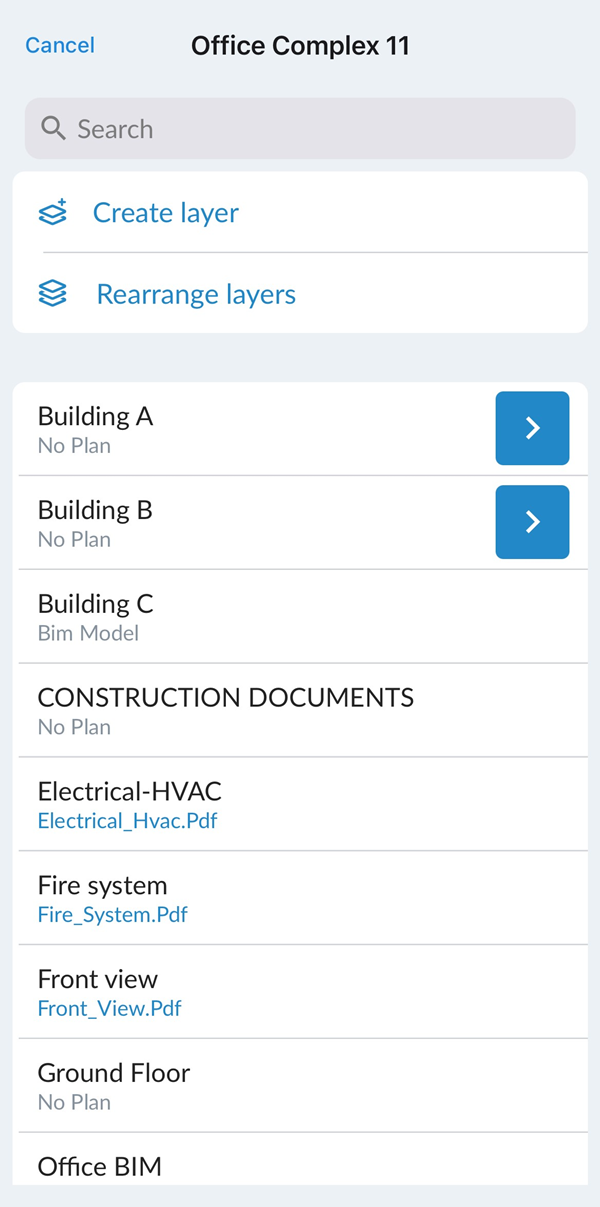

  6. Vedere la schermata gestire i livelli

Caricare un piano su un livello esistente

Può anche caricare una nuova versione del piano su un livello esistente, come descritto in Aggiornamento dei piani.

I livelli possono essere creati e utilizzati senza piani come descritto in Gestire i livelli di un progetto > Creare un livello.

Se il livello di destinazione per il suo piano esiste già e non contiene ancora un piano o un modello BIM, può caricare un piano come questo:

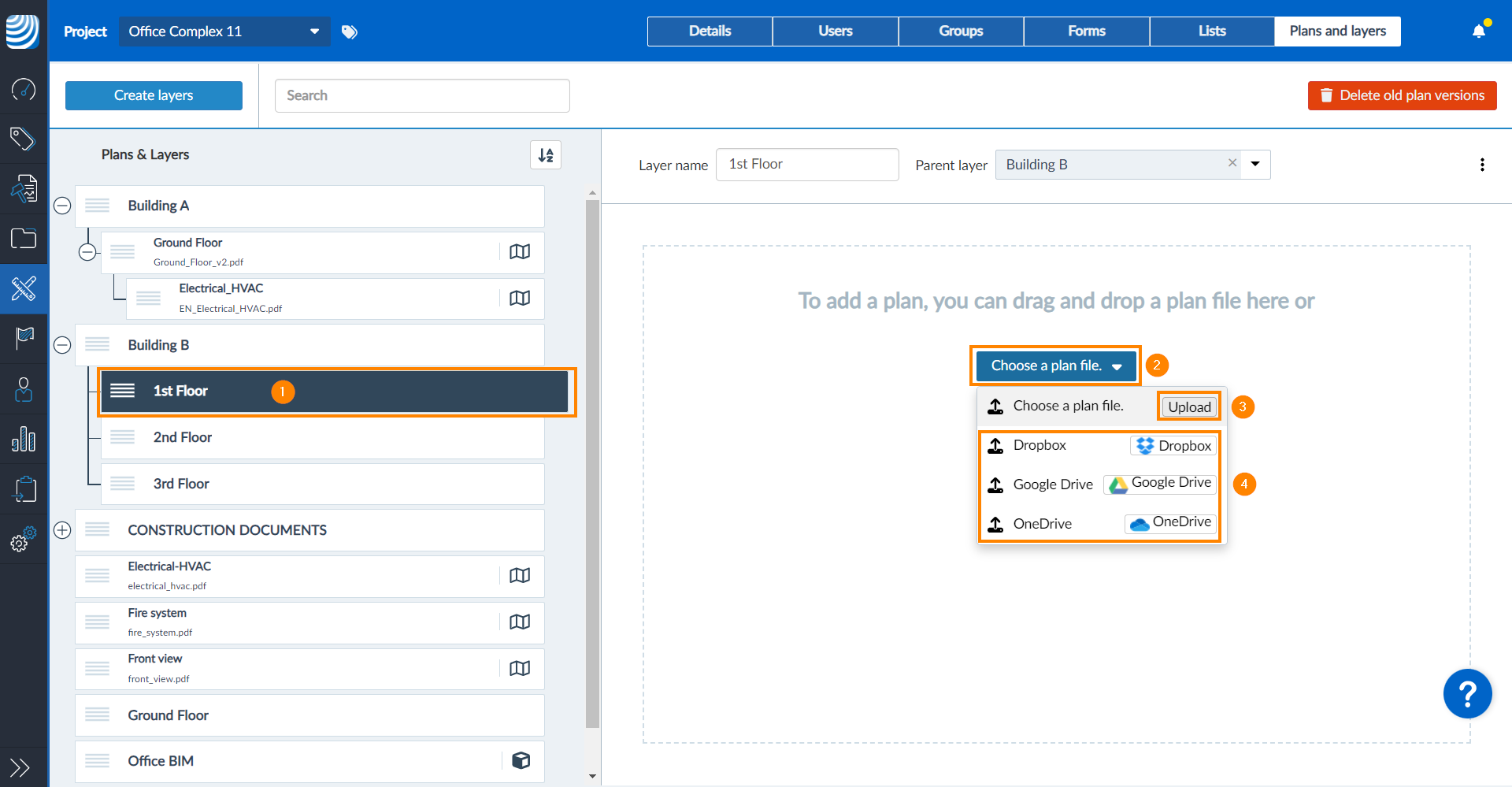

  1. Selezionare il livello di destinazione
  2. Clicchi su Scegliere un file di piano
  3. Clicchi su Carica e selezioni il file del piano dal suo computer.
  4. OPPURE caricare il file del piano da un servizio di cloud storage.

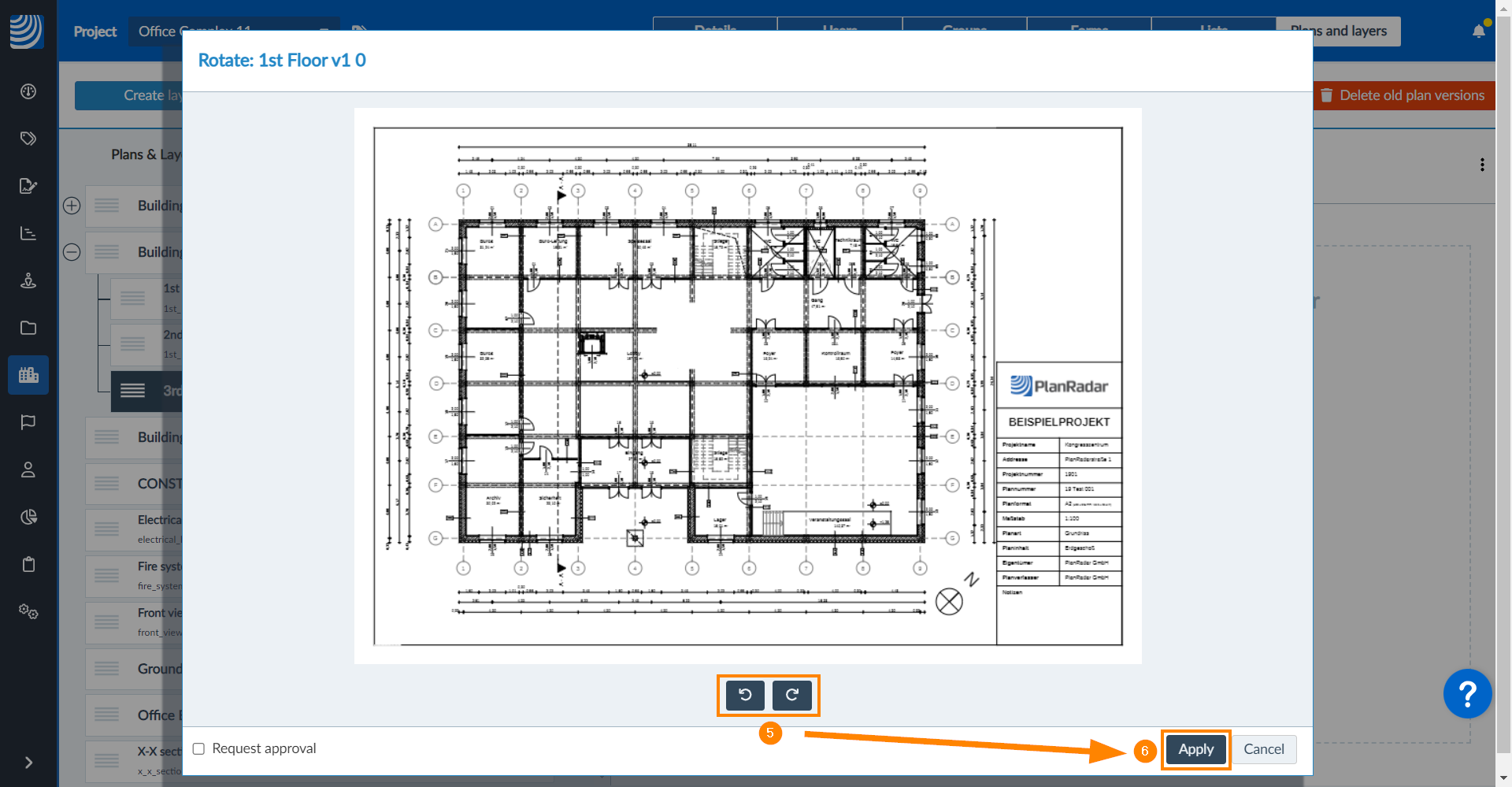

  5. Opzionale: Clicchi sui pulsanti rotation per ruotare di 90° in senso orario o antiorario.
  6. Clicchi su Applica
  1. Si sposti sul livello e visualizzi i dettagli del livello come descritto in Gestire i livelli di un progetto > Navigare nella gerarchia dei livelli.

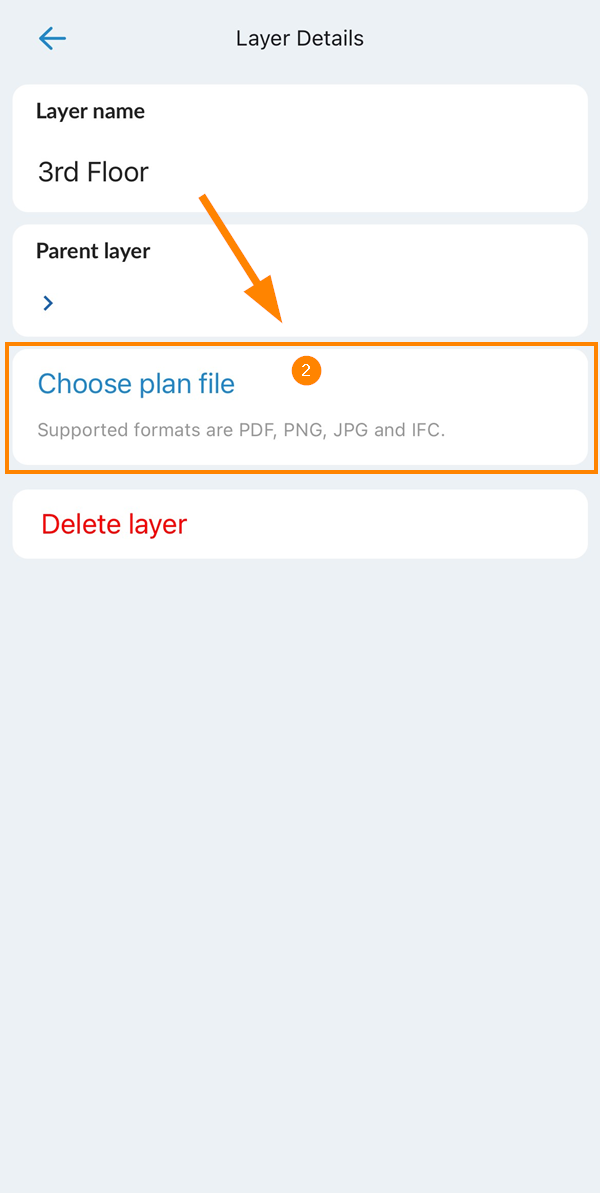

  2. Toccare Scegliere il file del piano
  3. Selezionare il file del piano
  4. Opzionale: Toccare i pulsanti rotation per ruotare di 90° in senso orario o antiorario.
  5. Toccare Fatto

Una volta completata l'elaborazione, il piano sarà visibile.

Creare livelli e caricare piani

Può creare più livelli e caricare i loro piani in modo efficiente in un solo passaggio. È persino possibile caricare file PDF con più pagine e dividerli in più livelli creati automaticamente.

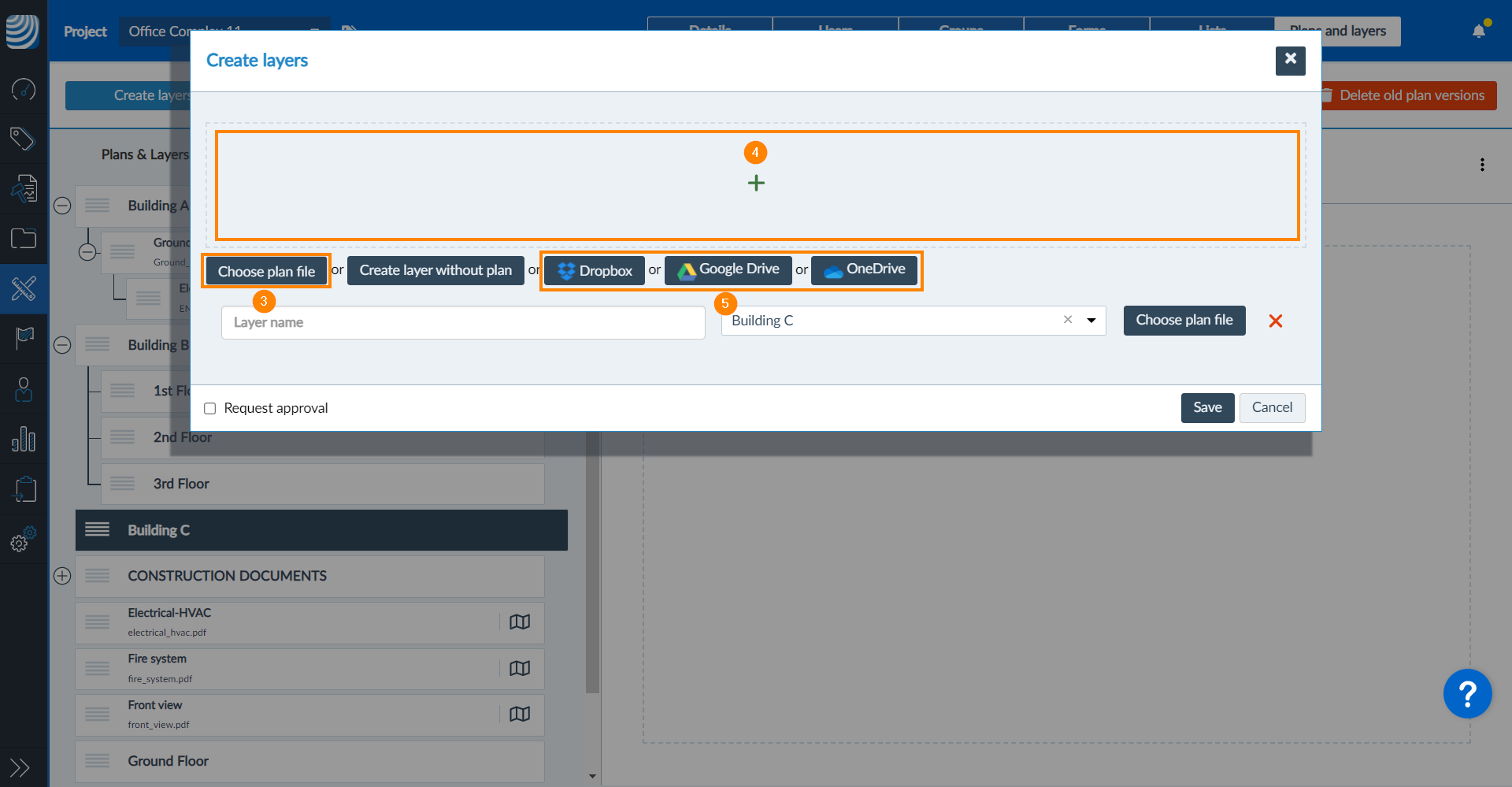

Per creare livelli e caricare piani:

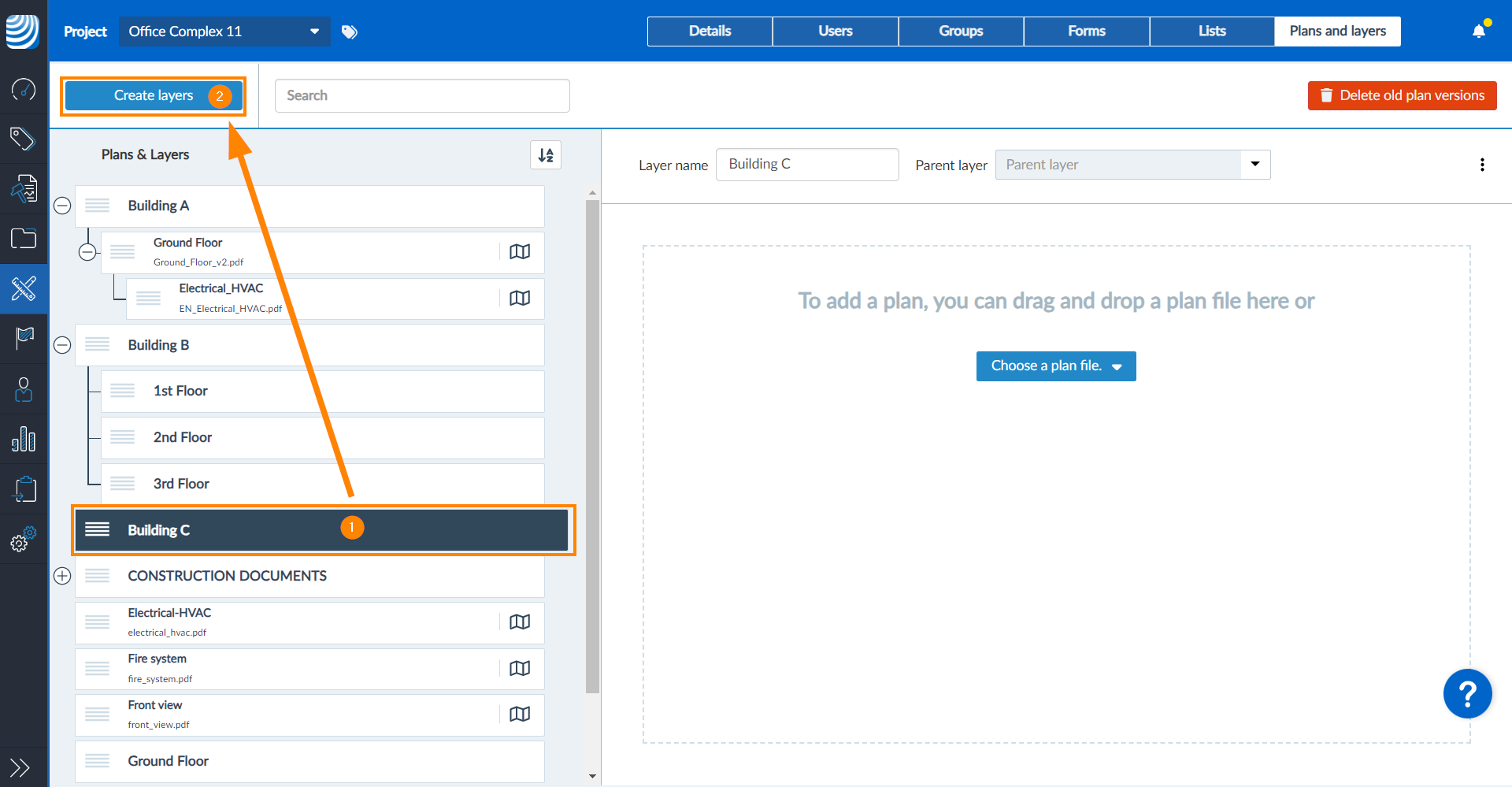

  1. Seleziona il livello genitore di destinazione
  2. Clicchi su Crea livelli
  3. Clicchi su Scegliere il file del piano e selezioni il file nel browser dei file.
  4. OPPURE utilizzi il drag and drop per caricare il file da un browser di file aperto sul suo computer.
  5. OPPURE caricare il file da un servizio di cloud storage .

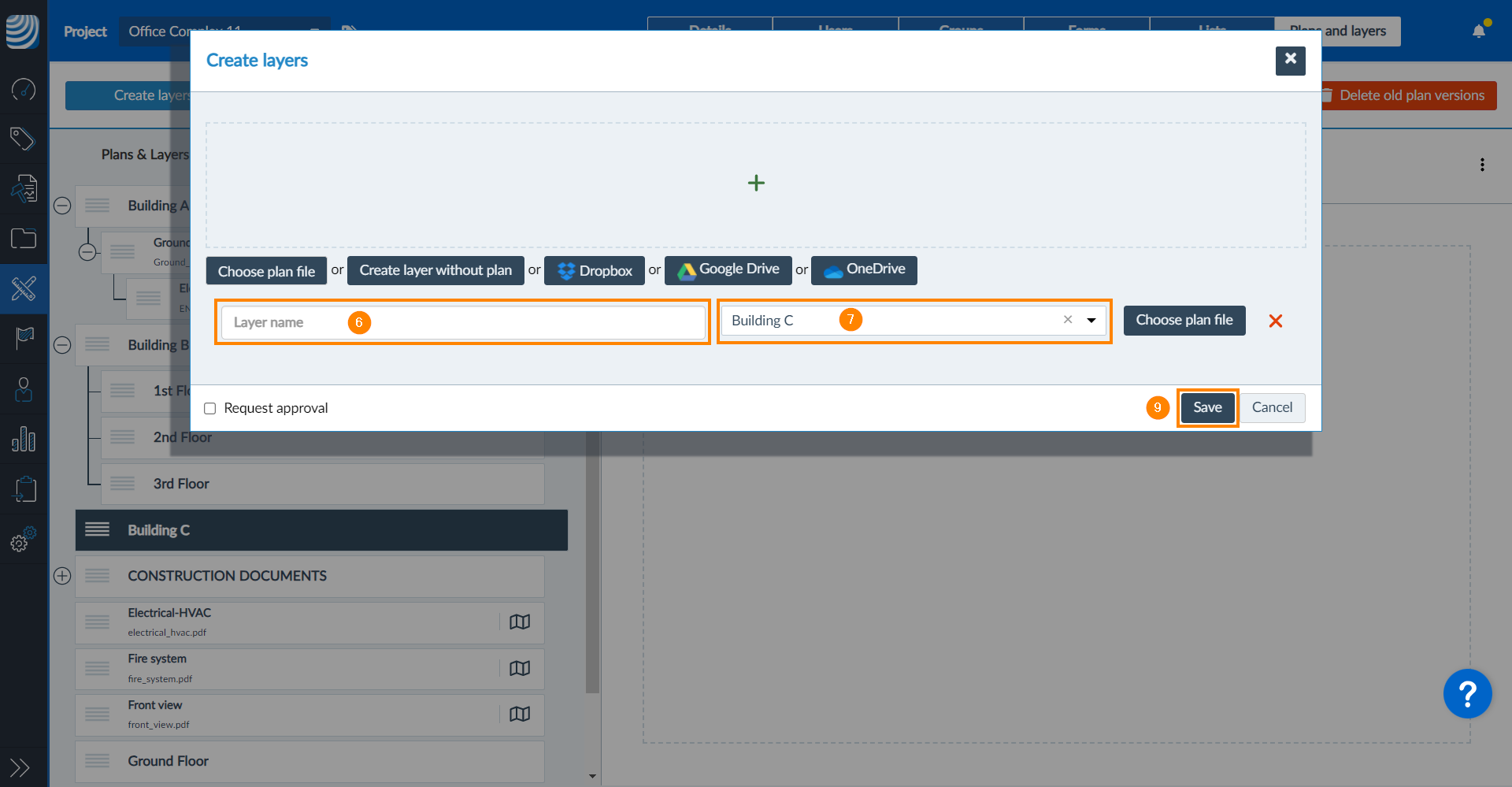

  6. Inserire il nome del livello
  7. Opzionale: Modifichi o rimuova il livello genitore
  8. Ripetere i passaggi 3-7 per creare altri livelli e selezionare i file di piano.
  9. Clicchi su Salva per confermare la creazione dei nuovi livelli e piani.

Una volta completata l'elaborazione, i piani saranno visibili.

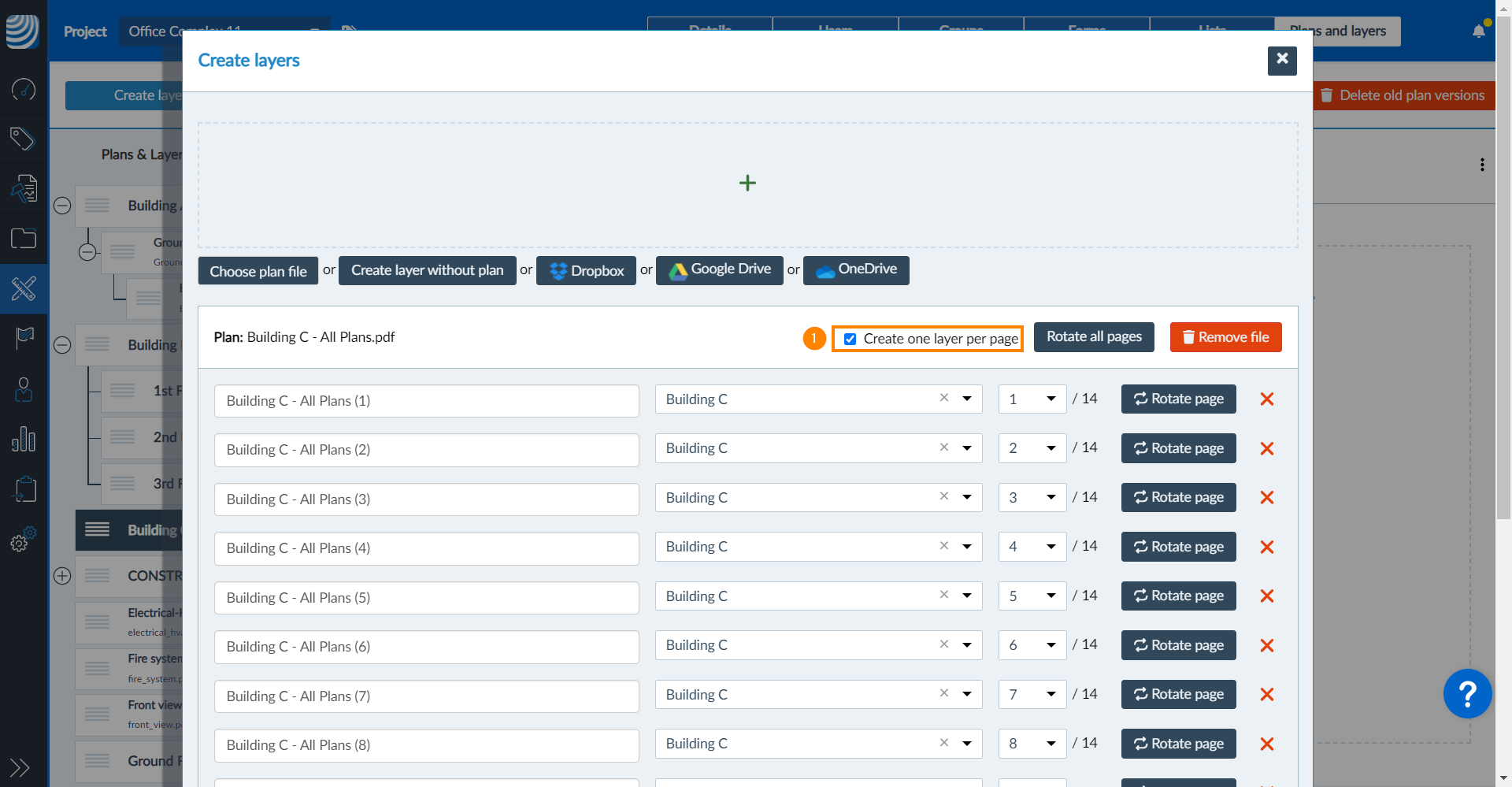

Per creare livelli e piani per ogni pagina di un file PDF, selezioni un file PDF multipagina:

  1. Selezionare la casella di controllo Crea un livello per pagina

Per ruotare un piano (o tutte le pagine nel caso di un PDF a più pagine):

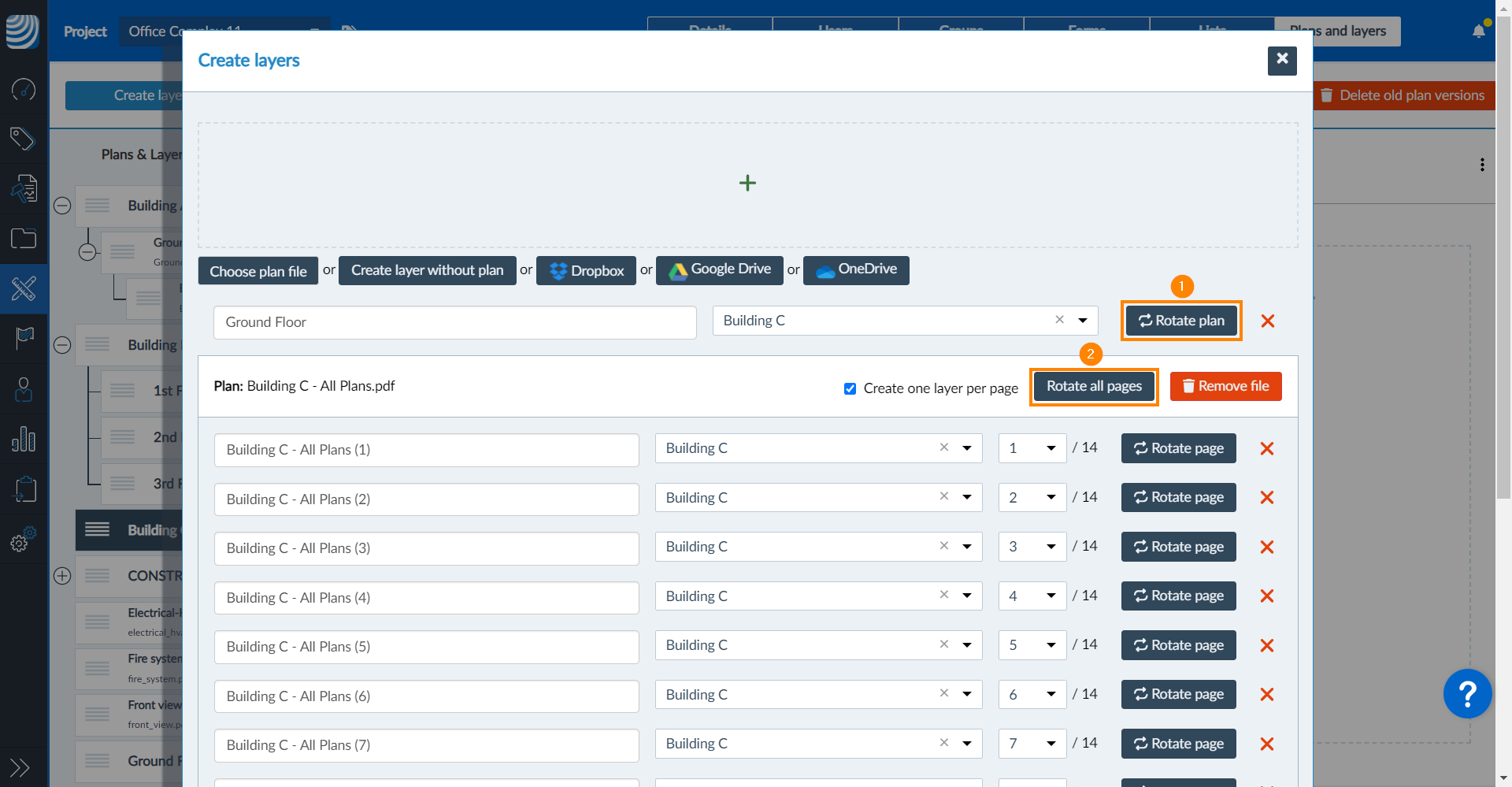

  1. Clicchi su Ruota piano
  2. OPPURE clicchi su Ruota tutte le pagine

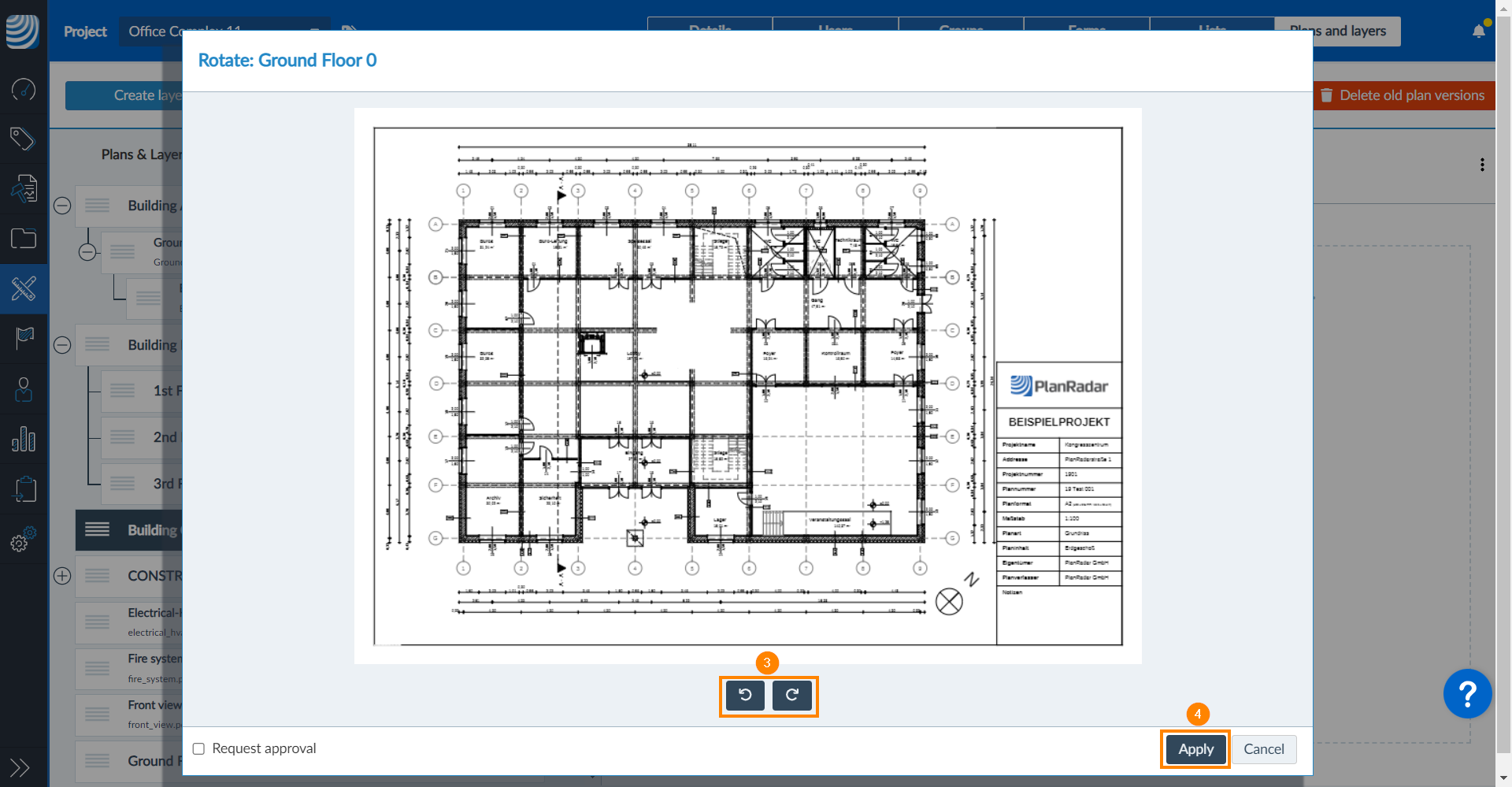

  3. Clicchi sui pulsanti rotation per ruotare di 90° in senso orario o antiorario
  4. Clicchi su Applica

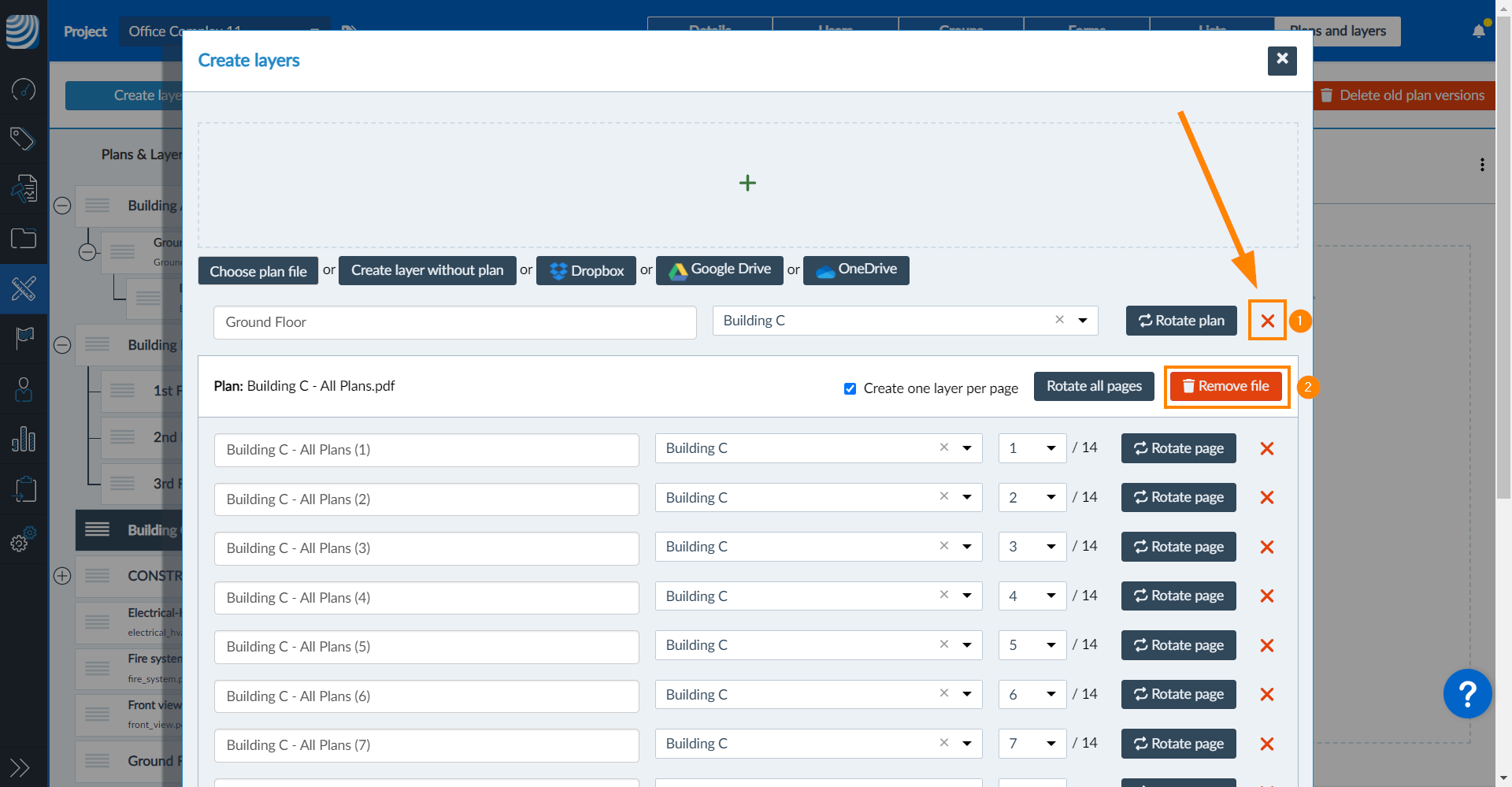

Per rimuovere un livello e un piano dall'elenco dei piani da aggiungere e salvare:

  1. Clicchi su X
  2. OPPURE clicchi su Rimuovi file (in caso di PDF a più pagine)

Per creare un livello o un sottolivello con un piano:

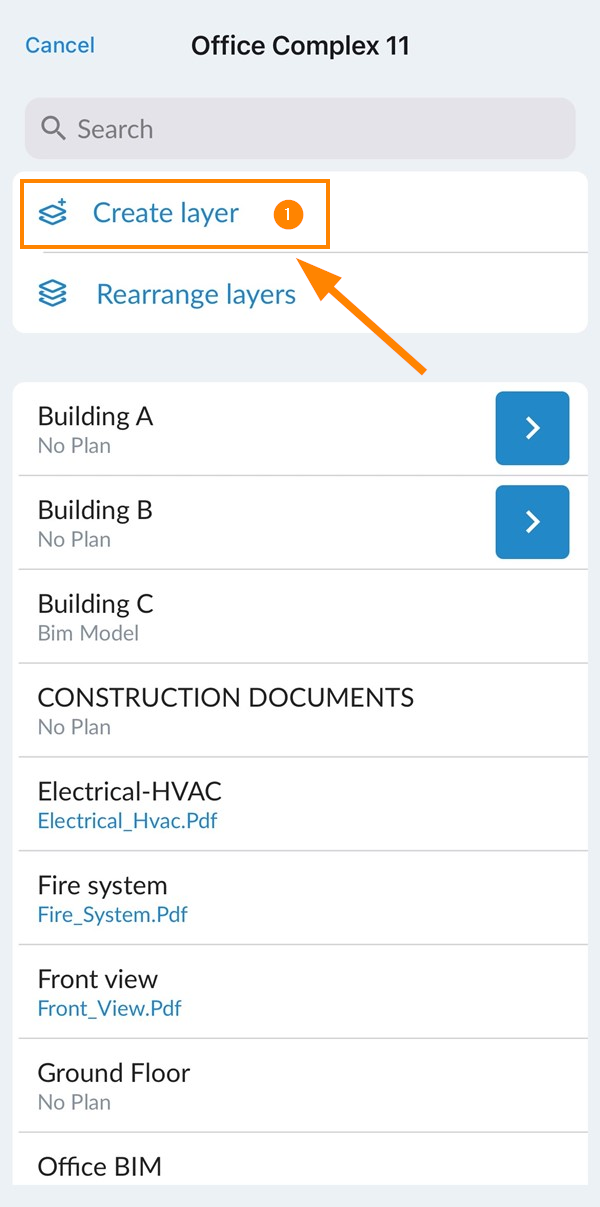

  1. Toccare Crea livello

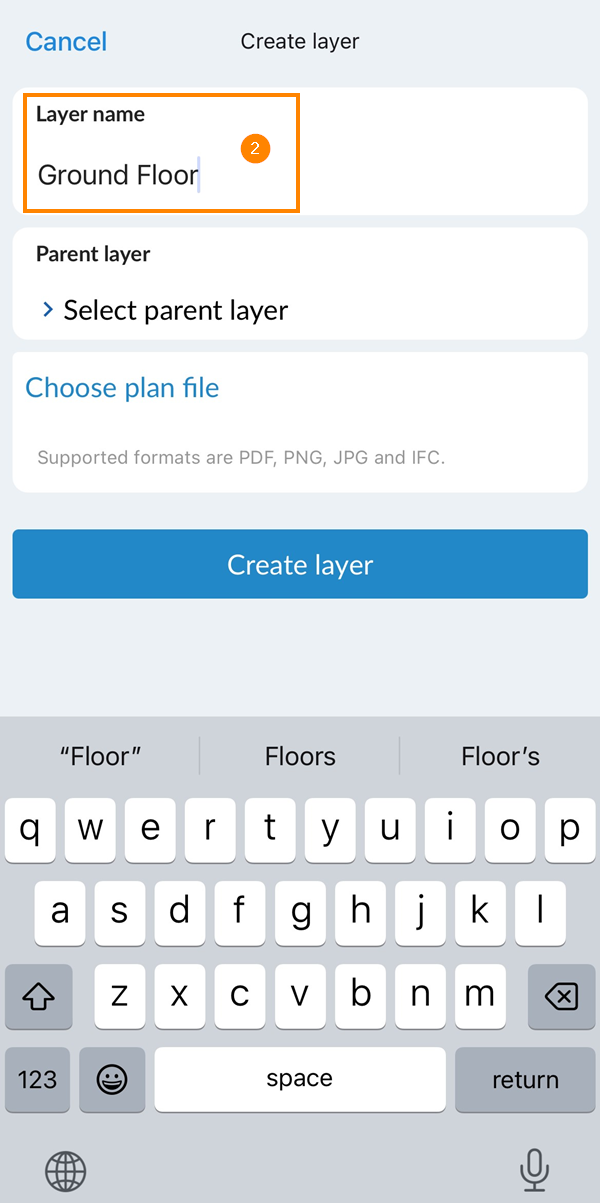

  2. Inserisca il nome del livello , ad esempio Piano terra

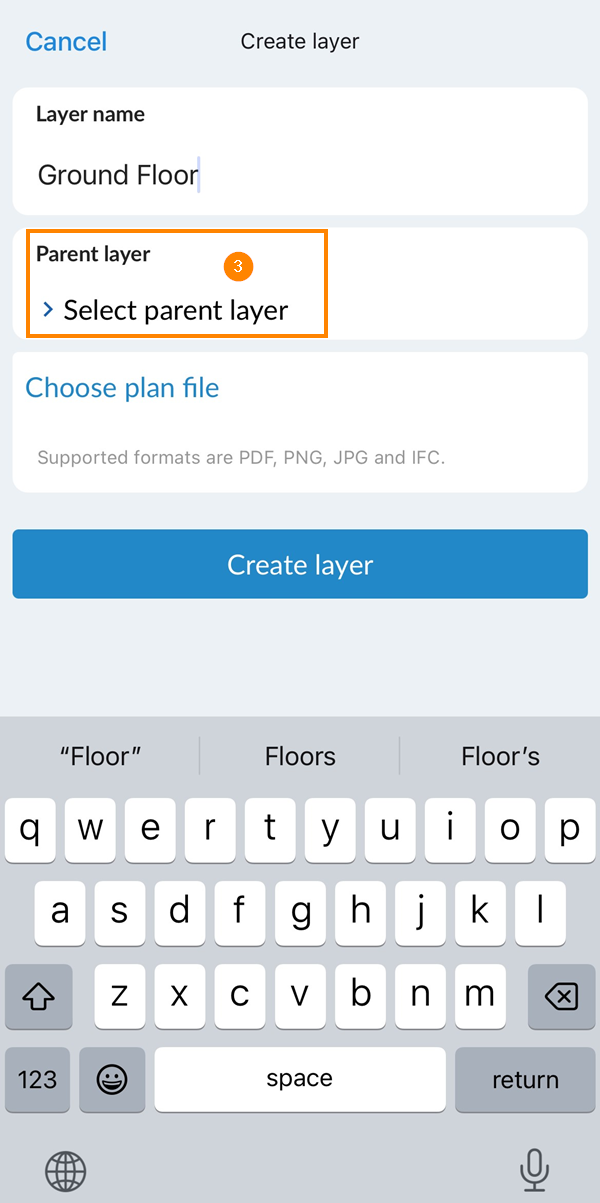

  3. Opzionale: Toccare Selezionare il livello padre

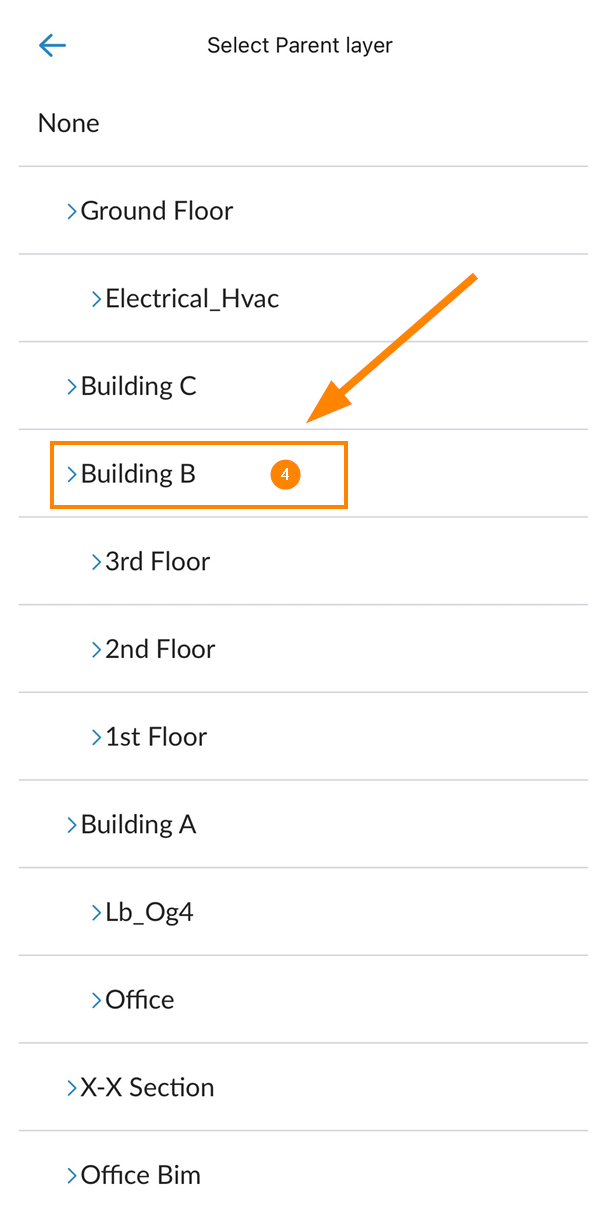

  4. Opzionale: Selezioni un livello padre , ad esempio Edificio B
  5. Toccare Scegliere il file del piano
  6. Selezionare il file del piano

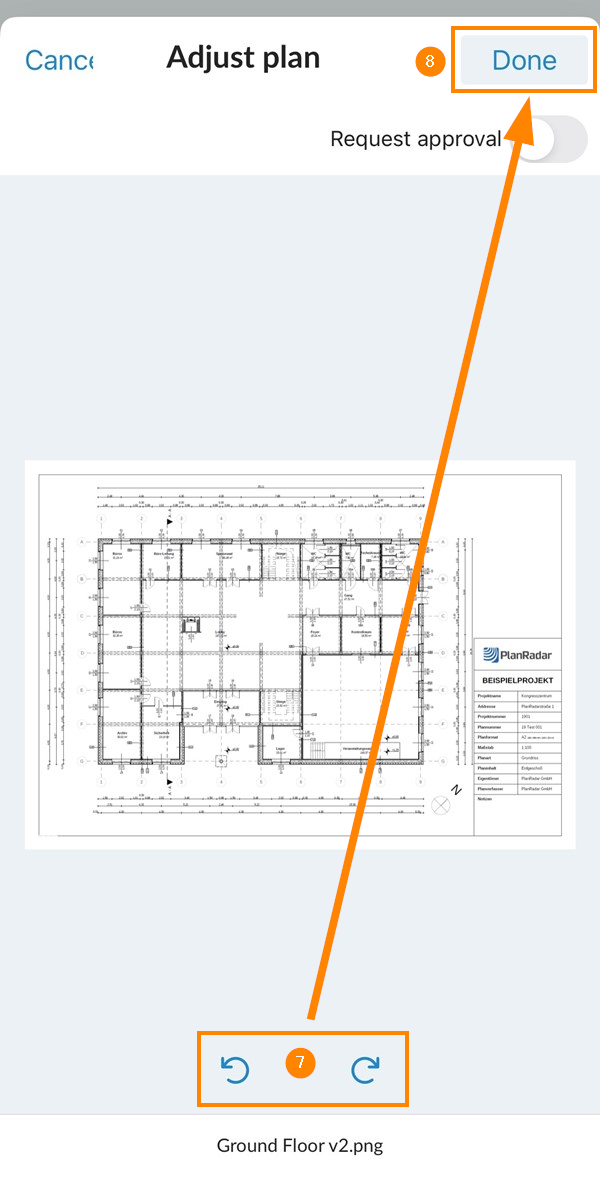

  7. Opzionale: Toccare i pulsanti rotation per ruotare di 90° in senso orario o antiorario.
  8. Toccare Fatto

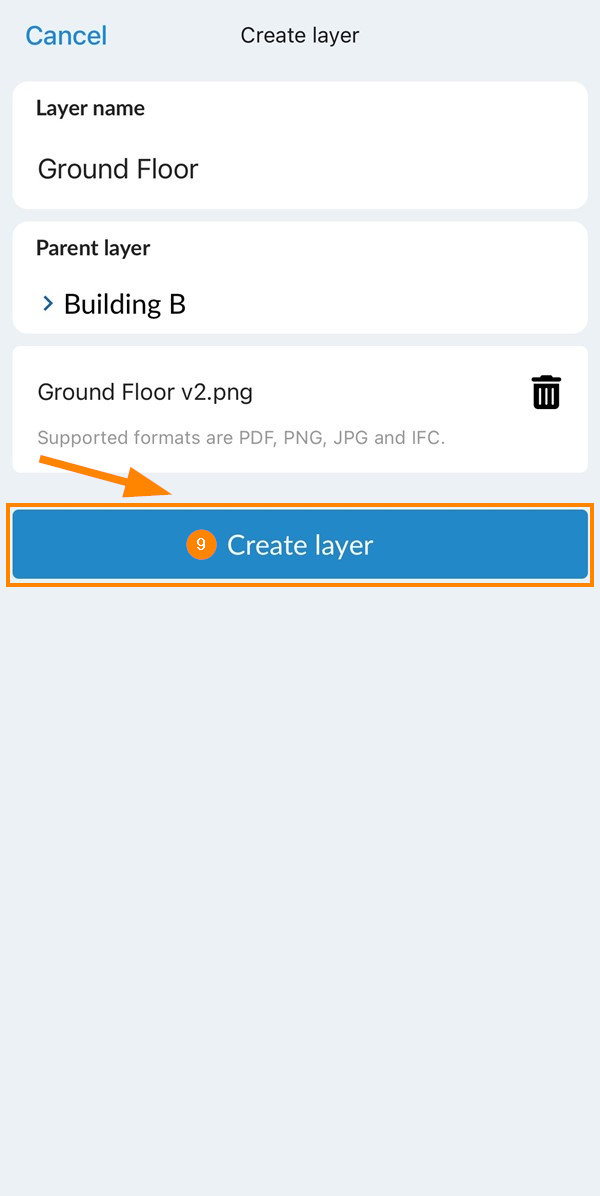

  9. Toccare Crea livello

Per creare livelli e piani per più pagine di un file PDF, inizi come descritto sopra, selezioni un file PDF multipagina e continui come segue:

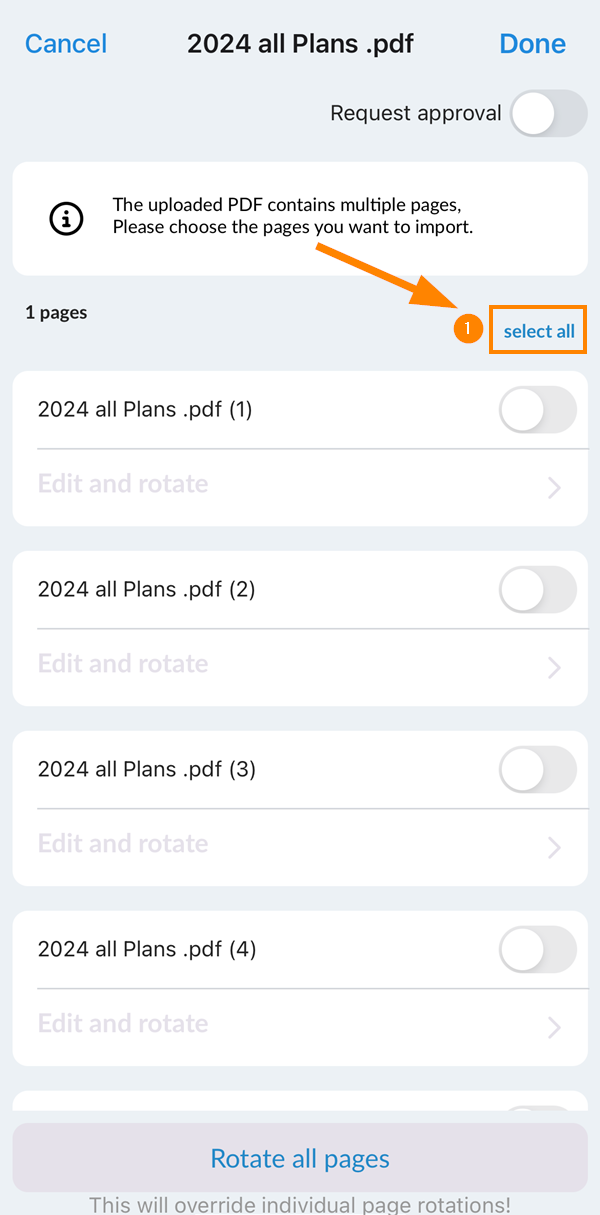

  1. Toccare selezionare tutti se desidera caricare tutte le pagine

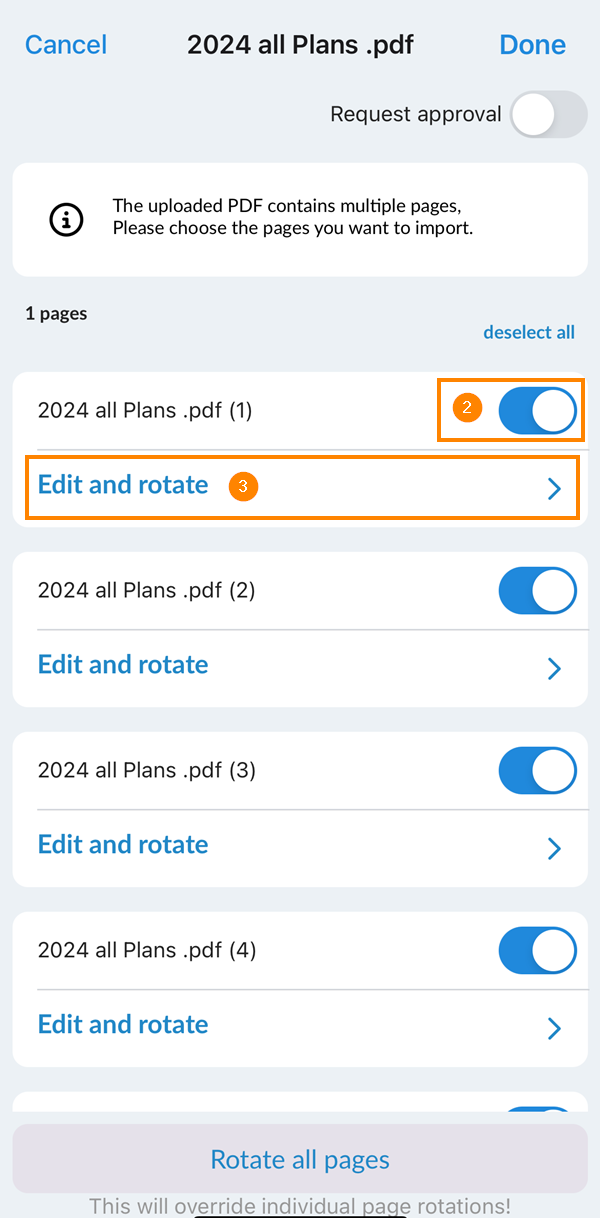

  2. Opzionale: Attivi/disattivi i toggle accanto a ciascuna pagina per includerla o escluderla

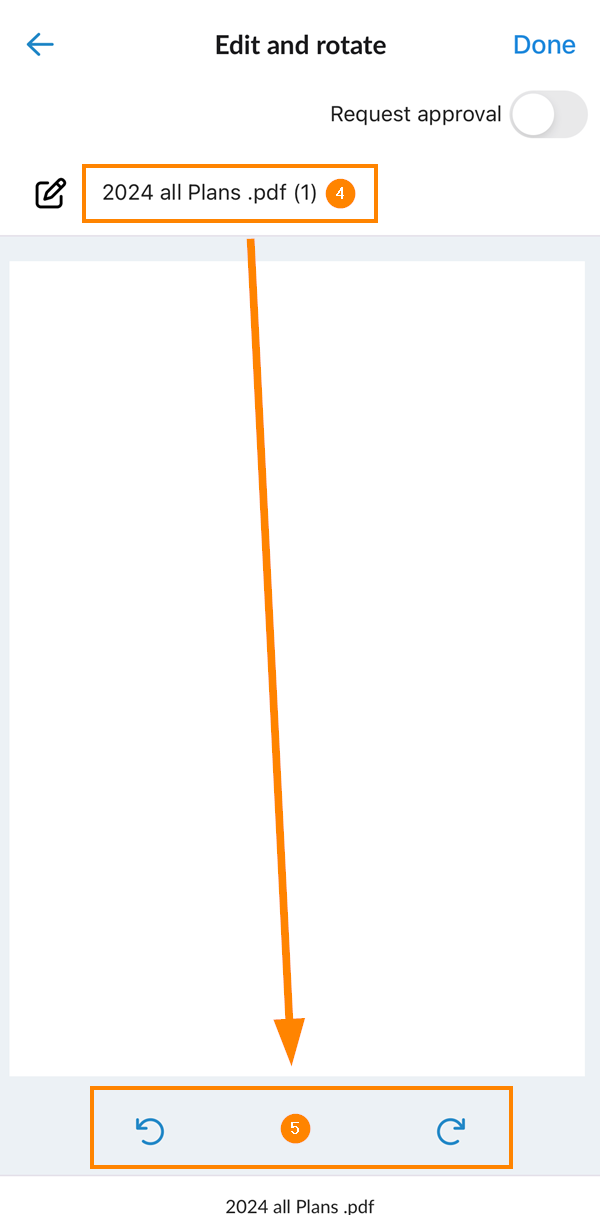

  3. Opzionale: Toccare Modifica e rotazione per rinominare o ruotare singole pagine
  4. Opzionale: Toccare il nome per rinominare il livello
  5. Opzionale: Toccare i pulsanti di rotazione per ruotare la pagina

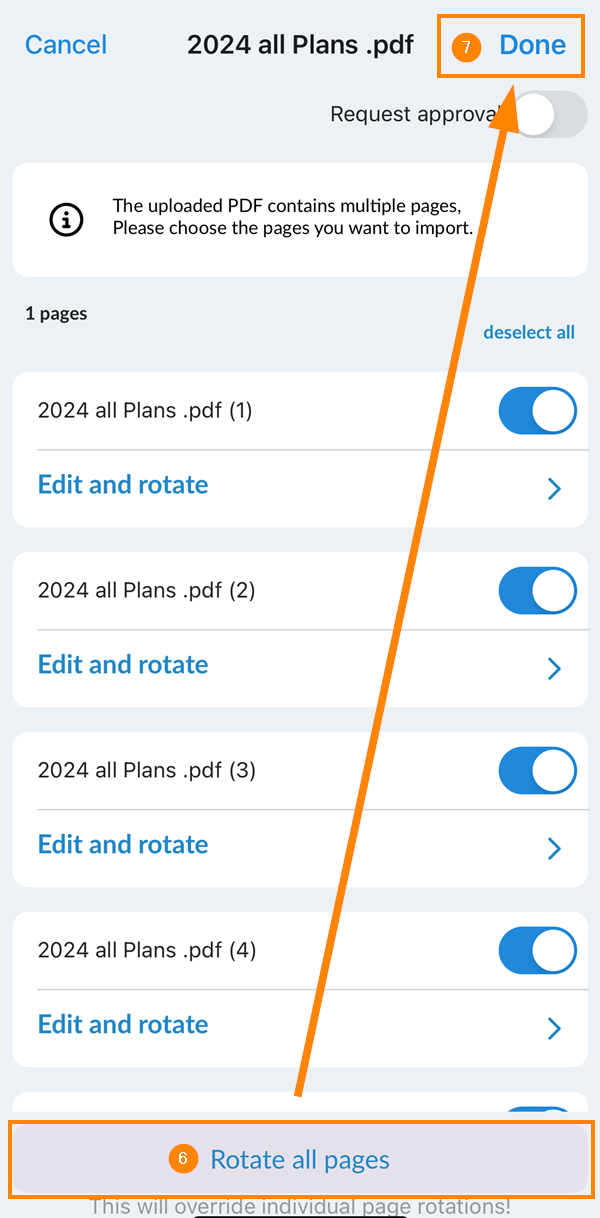

  6. Facoltativamente, tocchi : Toccare Ruota tutte le pagine (questo annullerà le rotazioni delle singole pagine!)
  7. Toccare Fatto quando tutti i nomi dei livelli e le rotazioni sono definitivi

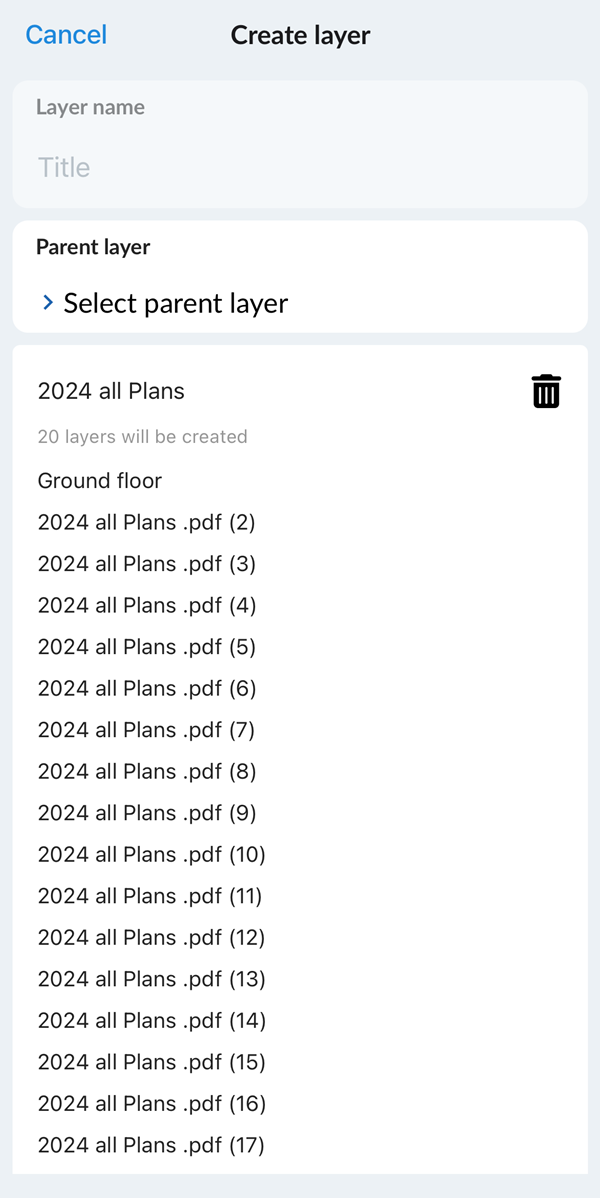

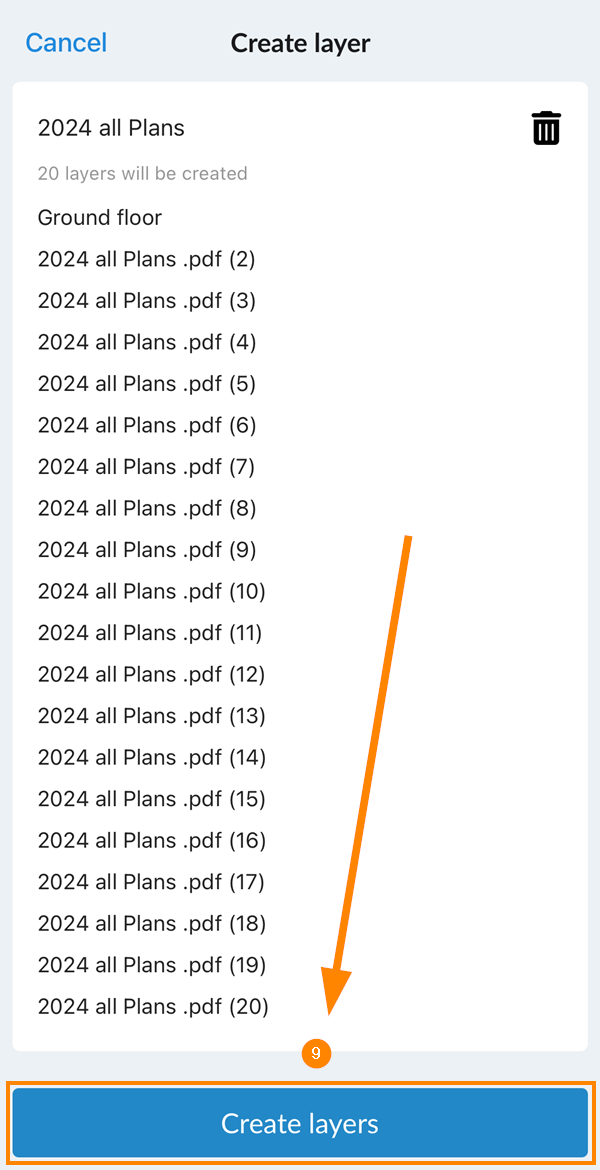

  8. Controlli il riepilogo di tutti i livelli che verranno creati
  9. Scorri verso il basso e tocca Crea livelli

Una volta completato il caricamento e l'elaborazione, tutti i livelli e i piani saranno accessibili.
