Panoramica
SiteView consente di creare corse sui piani solo se sono soddisfatte le seguenti condizioni:
- Bilancia calibrata per uso interno
- Scala calibrata e freccia nord per uso esterno
Per ottenere risultati ottimali, si consiglia di utilizzare piani architettonici. È importante che gli elementi strutturali come le pareti siano gli elementi più importanti. Per saperne di più, consulti il sito Piani consigliati.
Accesso e permessi
SiteView è disponibile per gli account Starter, Pro ed Enterprise. Per saperne di più, consulti Prezzi e abbonamenti.
La funzione diventa disponibile solo dopo aver attivato SiteView nella Webapp.
Per preparare i suoi progetti per SiteView, ha bisogno di un utente interno con l'autorizzazione 'Progetti'. Per saperne di più, consulti il sito Permessi.
Come accedere ai piani e ai livelli

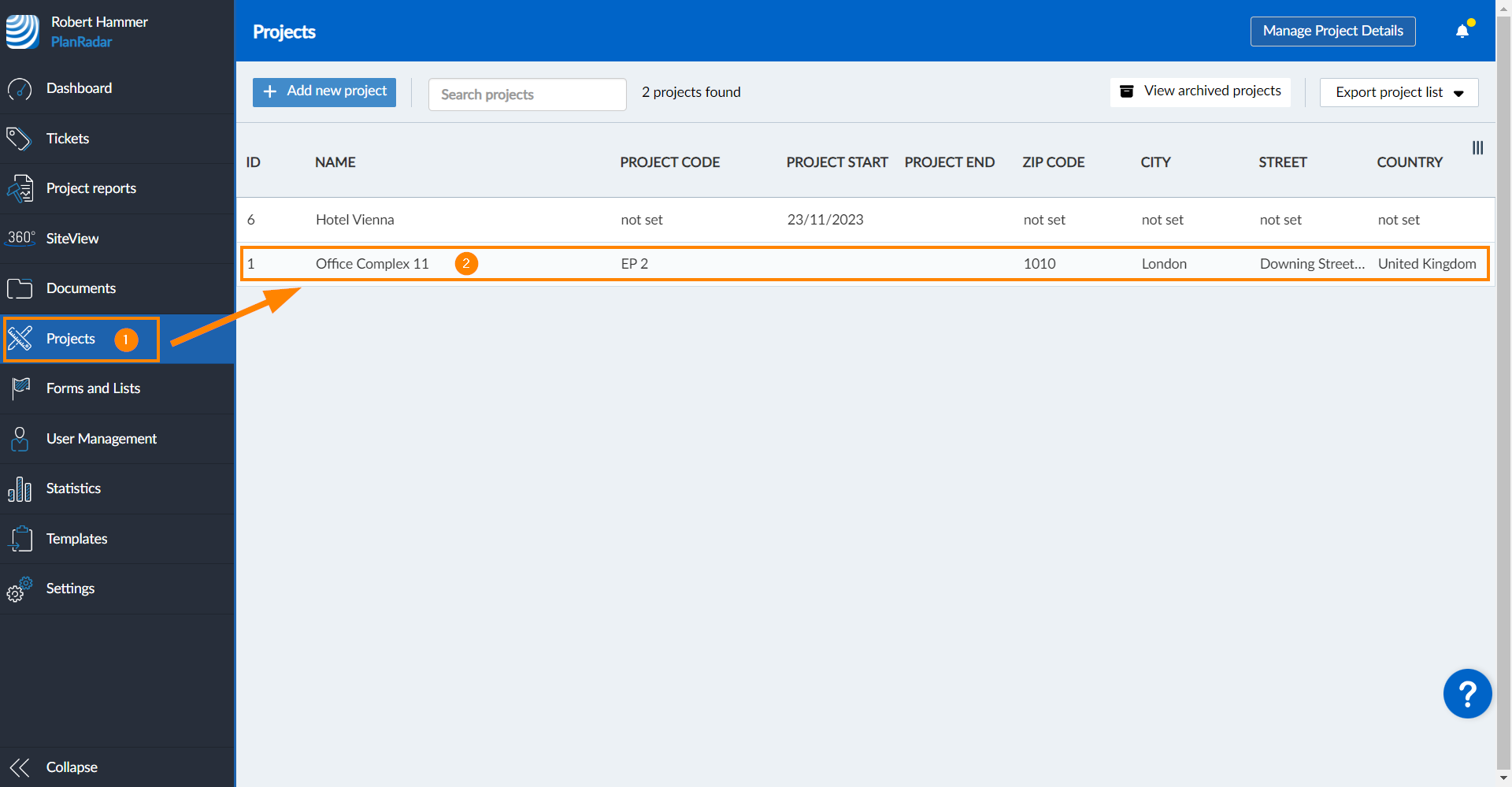

- Clicchi su Progetti
- Clicchi sul progetto nell'elenco

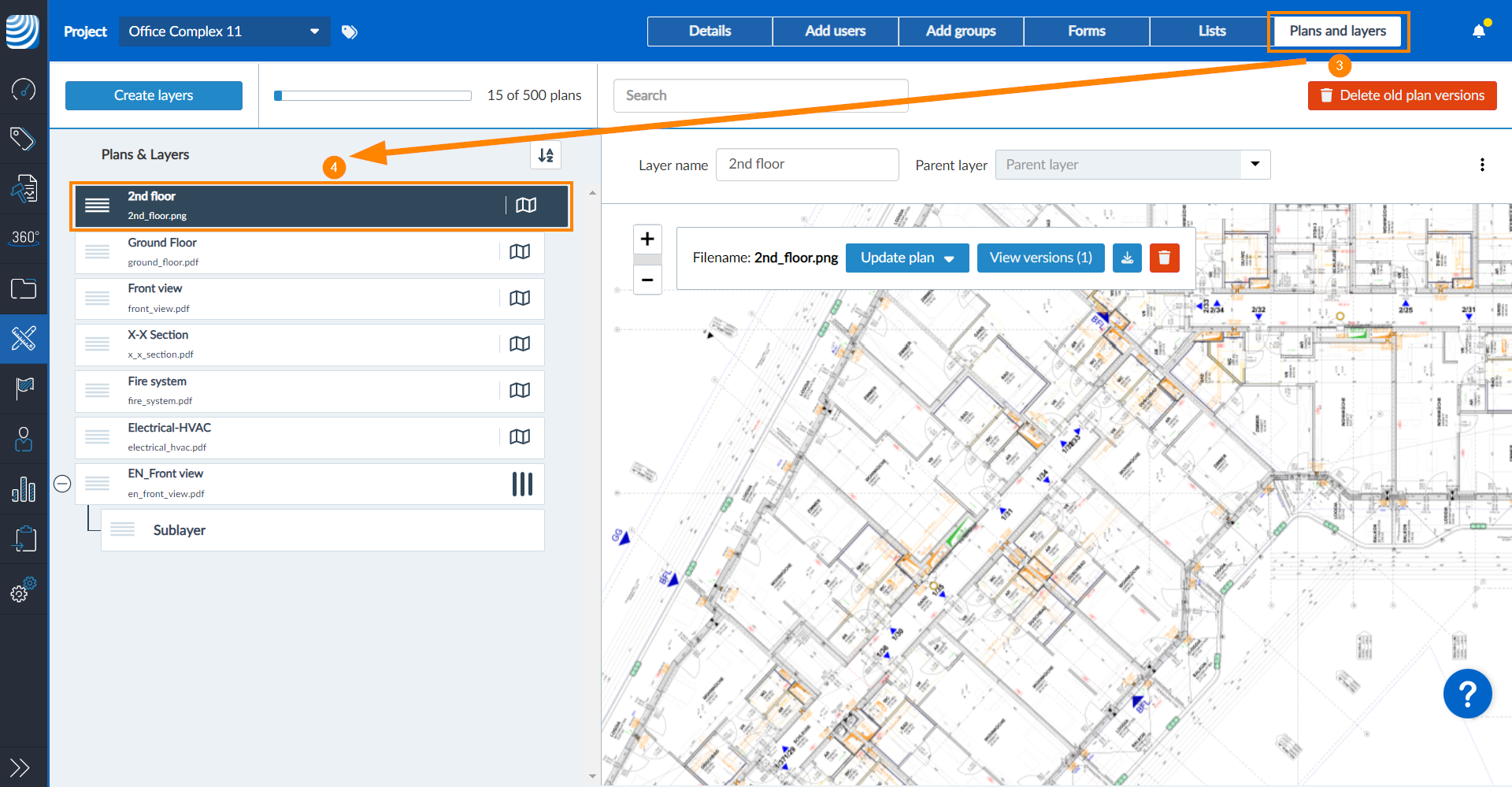

- Clicchi su Piani e livelli
- Clicchi su un livello
Calibrare la scala per un piano
Prima di poter caricare una corsa su un piano, deve prima calibrare la bilancia.
Per calibrare la scala per un piano:
- Clicchi su Per saperne di più
- Clicchi su Calibrare la bilancia

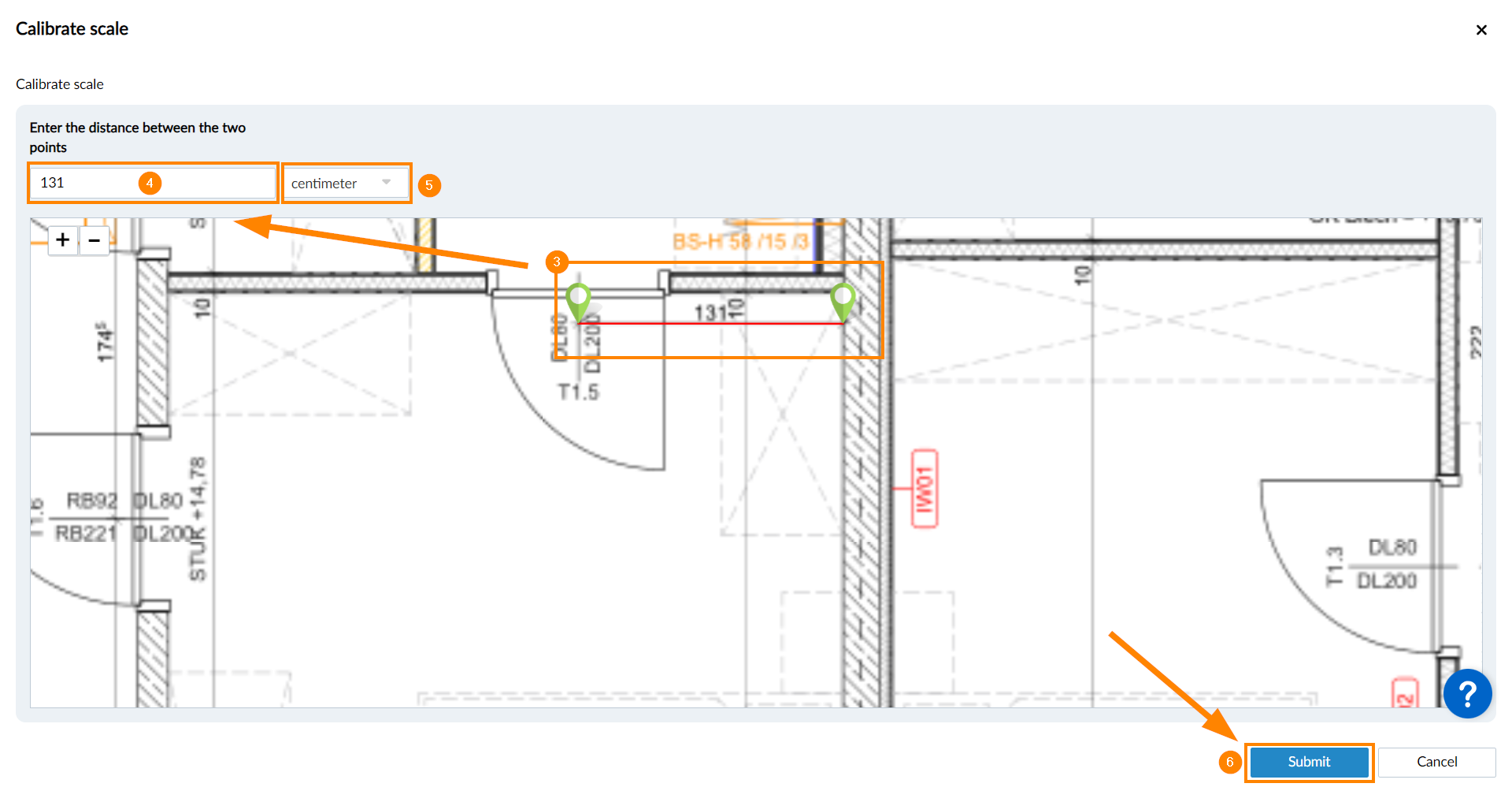

- Trascini e rilasci i due perni sulla planimetria in punti in cui conosce la distanza reale tra loro.
- Inserire la distanza
- Selezioni centimetro o pollice nella tendina delle unità
- Clicchi su Invia

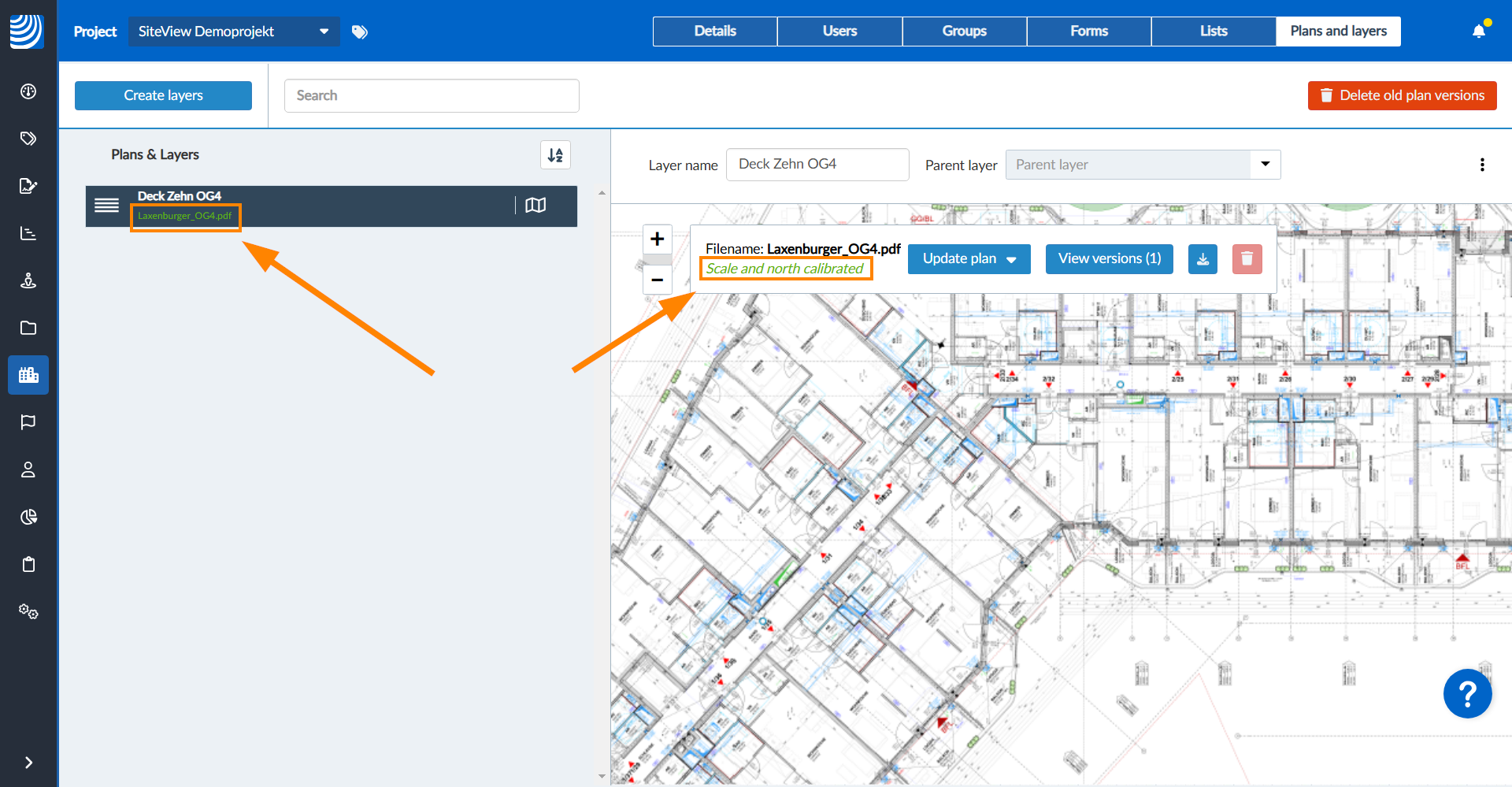

Il nome del file di piano e l'etichetta verde indicano che la scala del piano è calibrata:
Calibrare la Freccia Nord per un piano
Per le registrazioni all'aperto, deve calibrare la freccia nord affinché il percorso venga ruotato correttamente.

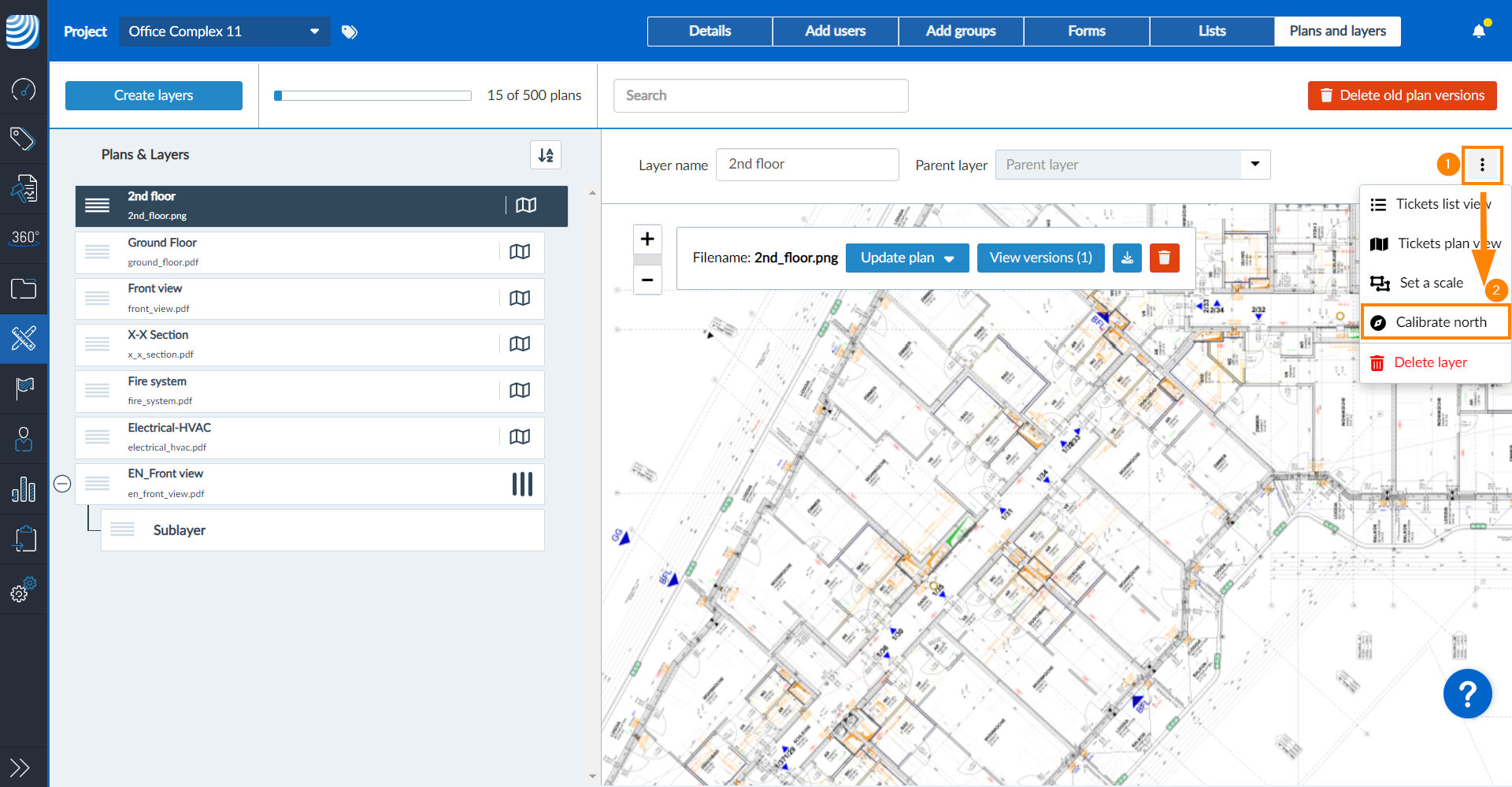

Per calibrare la freccia nord di un piano:
- Clicchi su Per saperne di più
- Clicchi su Calibrazione freccia nord

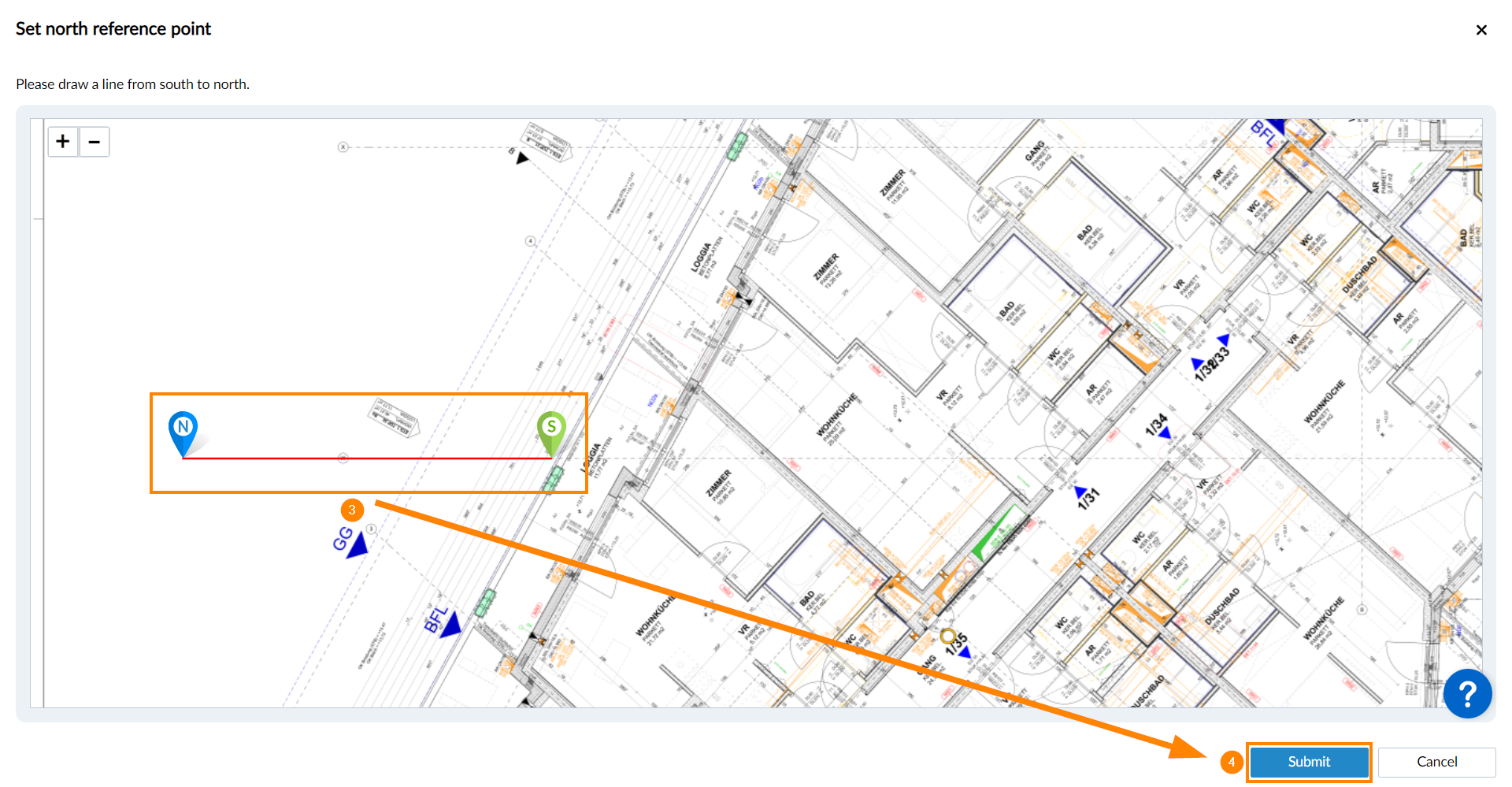

- Trascini i pin nord e sud per indicare la freccia nord sulla planimetria. Solo la direzione da sud a nord è importante, la distanza tra i pin non ha alcun impatto sulla calibrazione
- Clicchi su Invia

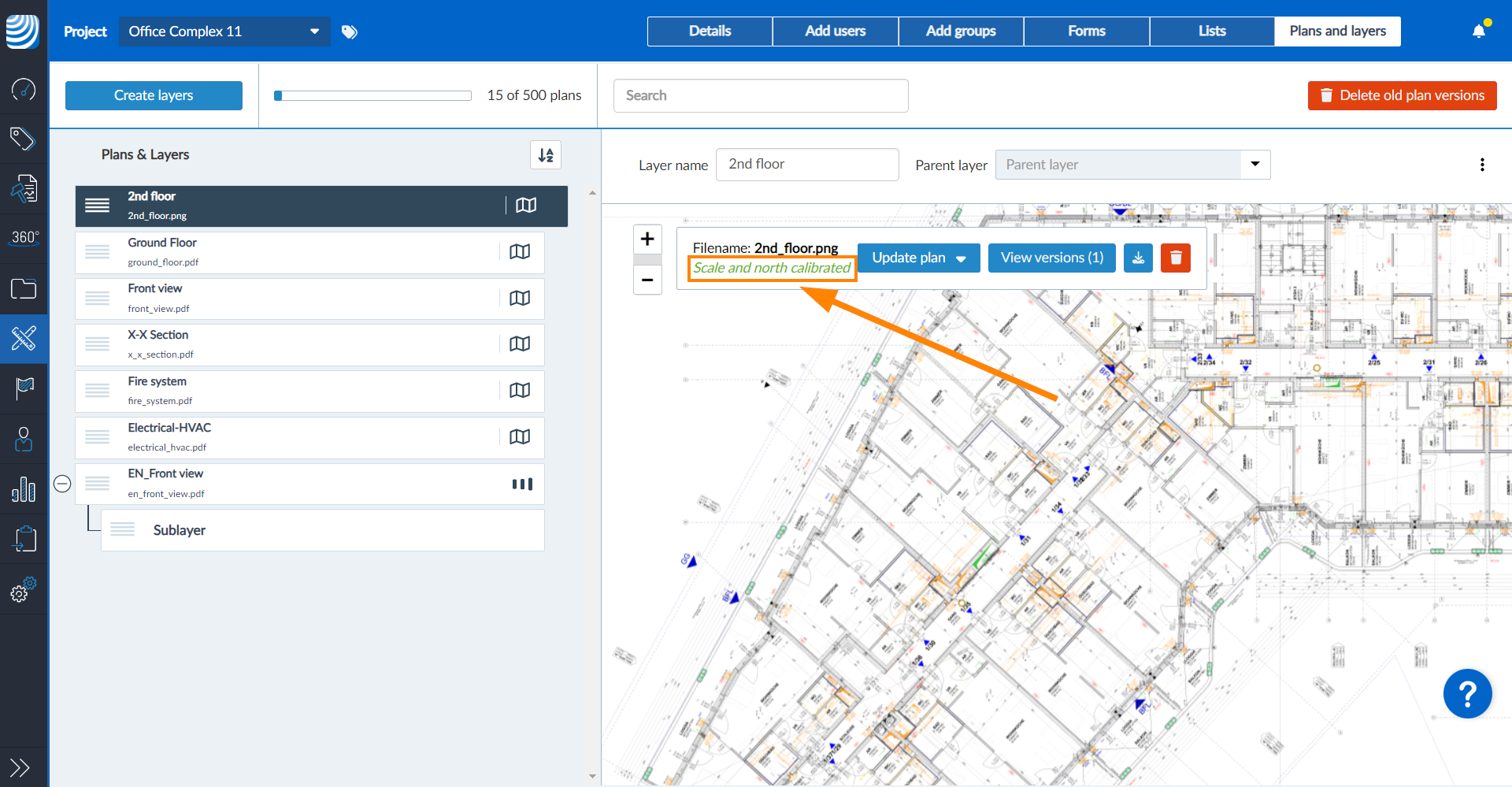

Un'etichetta verde indica se la freccia nord del piano è calibrata:
Piani consigliati
L'algoritmo funziona meglio con le piante architettoniche che mostrano solo gli elementi strutturali e informazioni aggiuntive minime (HVAC, ecc.).
Gli elementi strutturali devono essere gli elementi più importanti.
Le buone planimetrie:
... mostrano pareti, finestre e porte chiaramente distinguibili dagli altri elementi.
... presentano il minor numero possibile di elementi visivi aggiuntivi.
... sono monocromatiche.
Cattivi piani:
... sono eccessivamente dettagliati.
... utilizzano elementi visivi non standard.
... hanno molte linee e testi sovrapposti.
... utilizzano i colori.

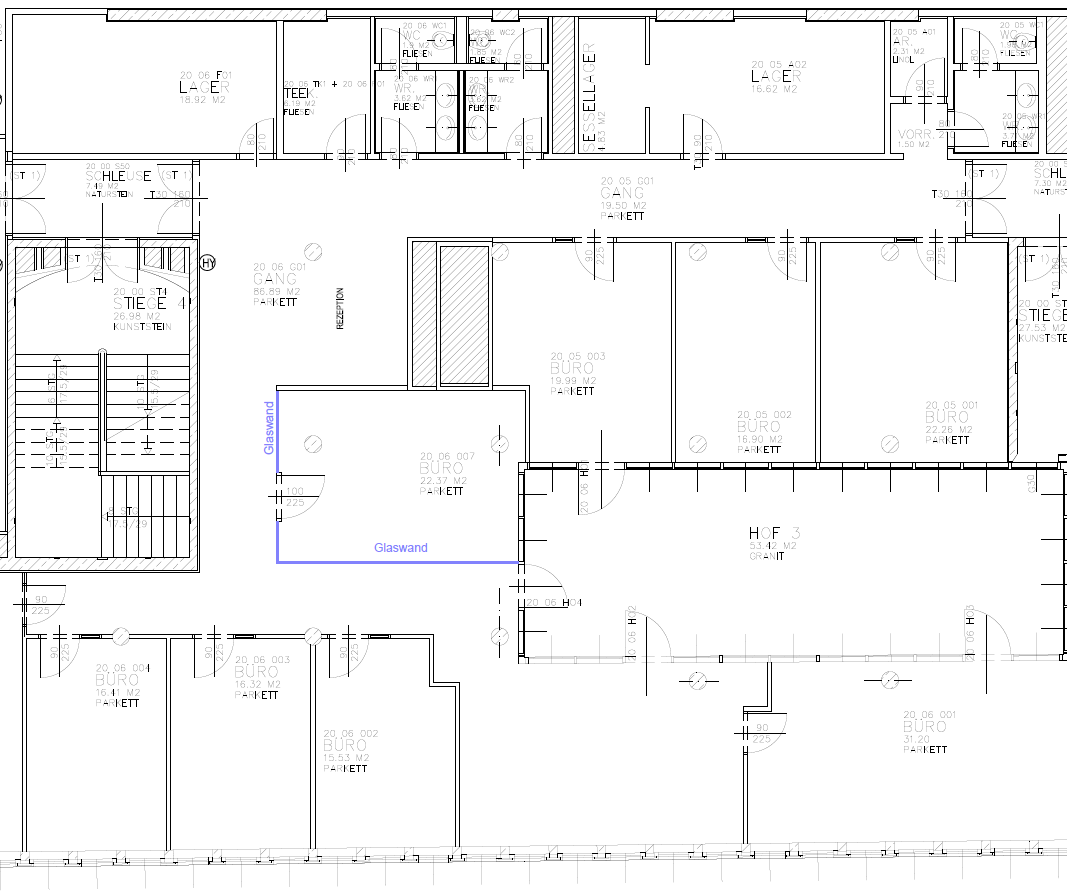

Esempio di piano consigliato:

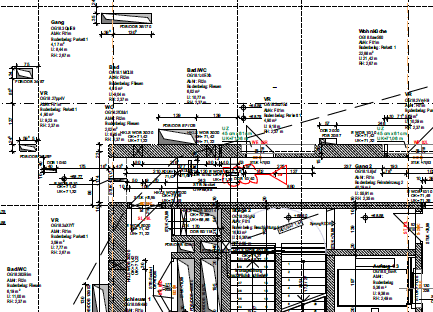

Esempio di un piano che NON è raccomandato:
