Lavorare con i piani di sezione e le scatole di sezione

Panoramica

BIM Viewer supporta piani di sezione multipli e un riquadro di sezione, che le consentono di concentrarsi su aree specifiche tagliando il modello 3D. Le sezioni consentono di posizionare la telecamera all'esterno e di vedere tutte le informazioni rilevanti all'interno del modello.

Come accedere al Visualizzatore BIM

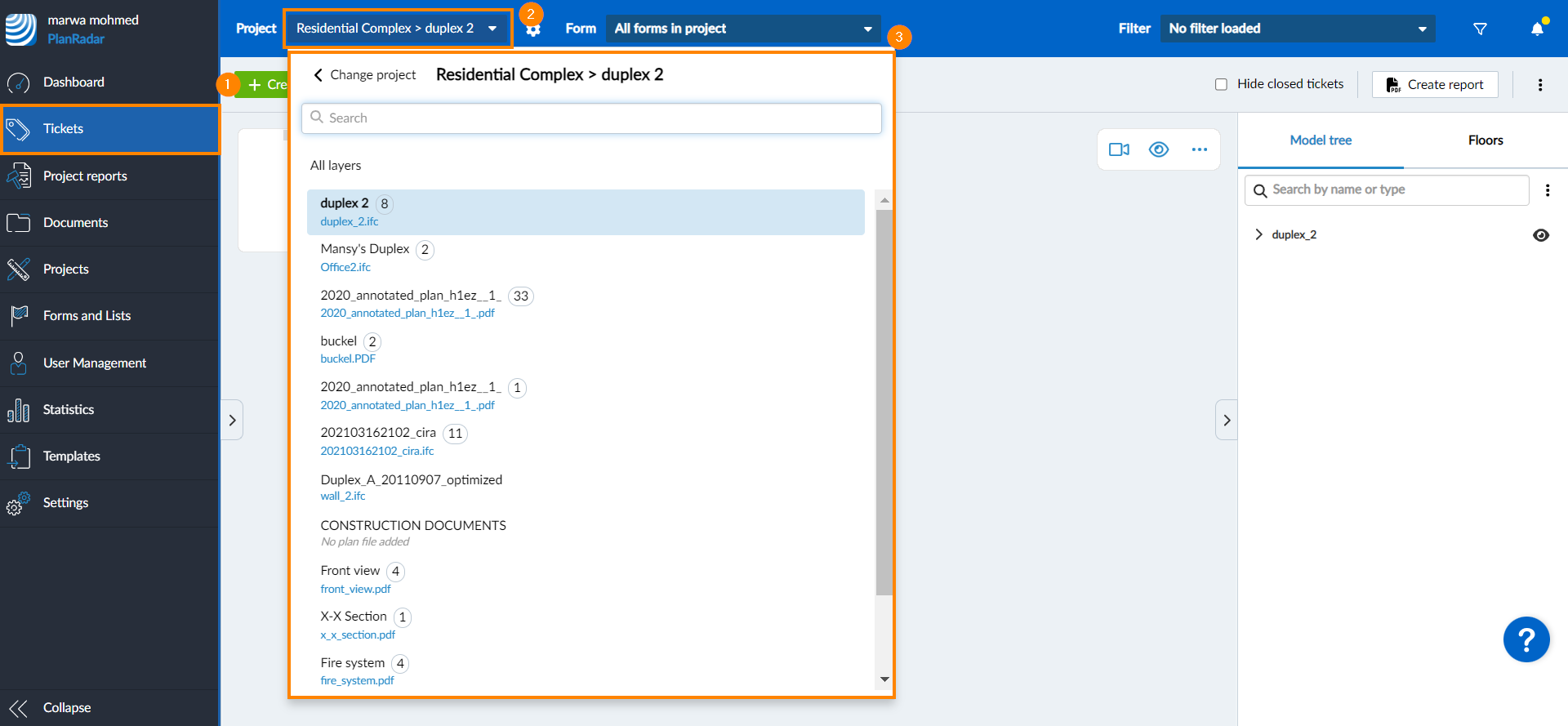

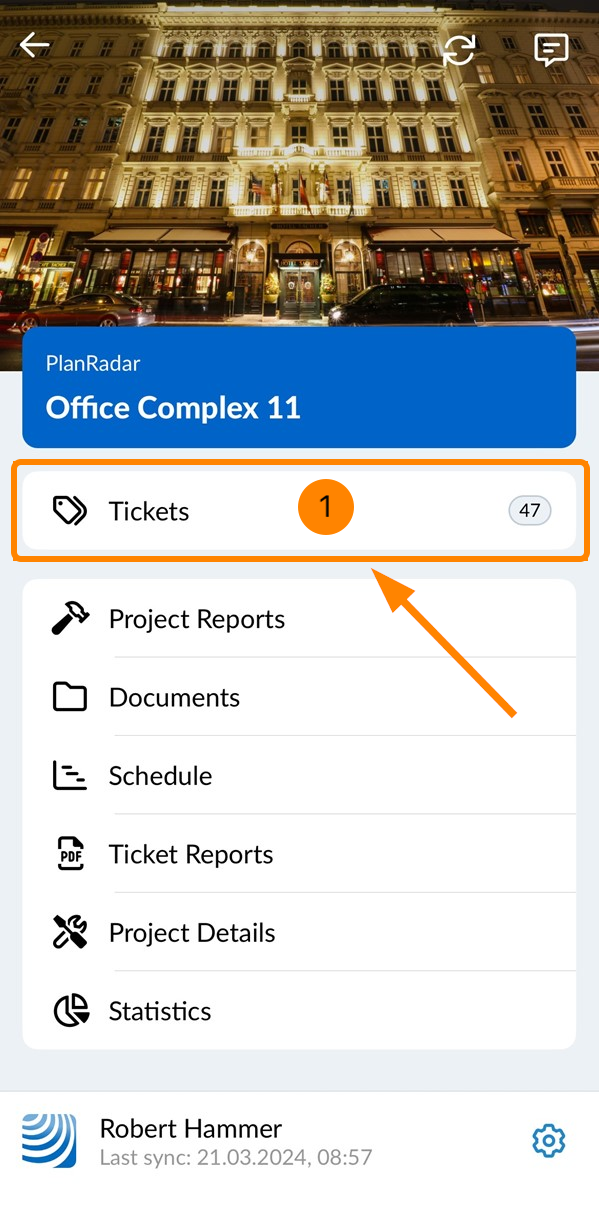

1. Clicchi su Biglietti
2. Apra il menu a tendina del progetto
3. Seleziona il progetto e il livello

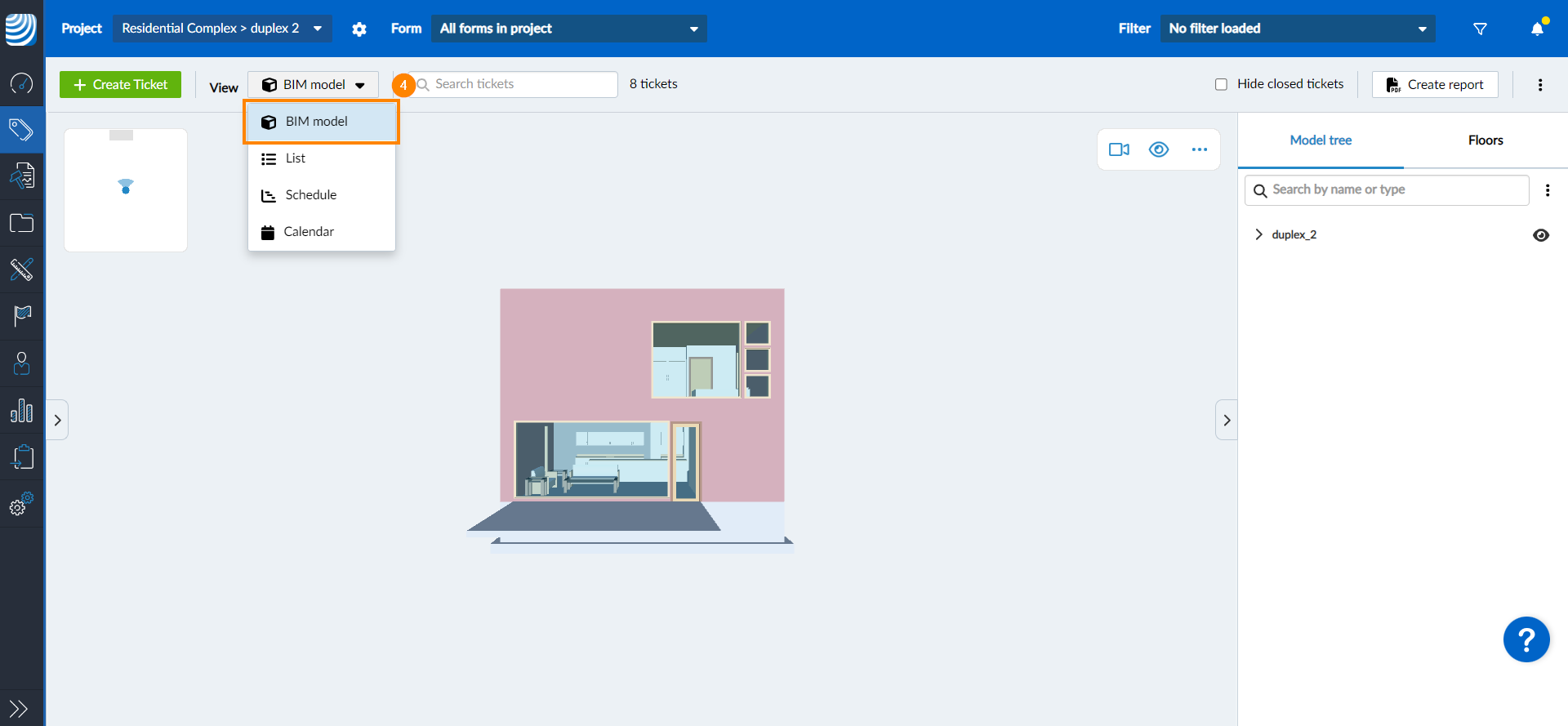

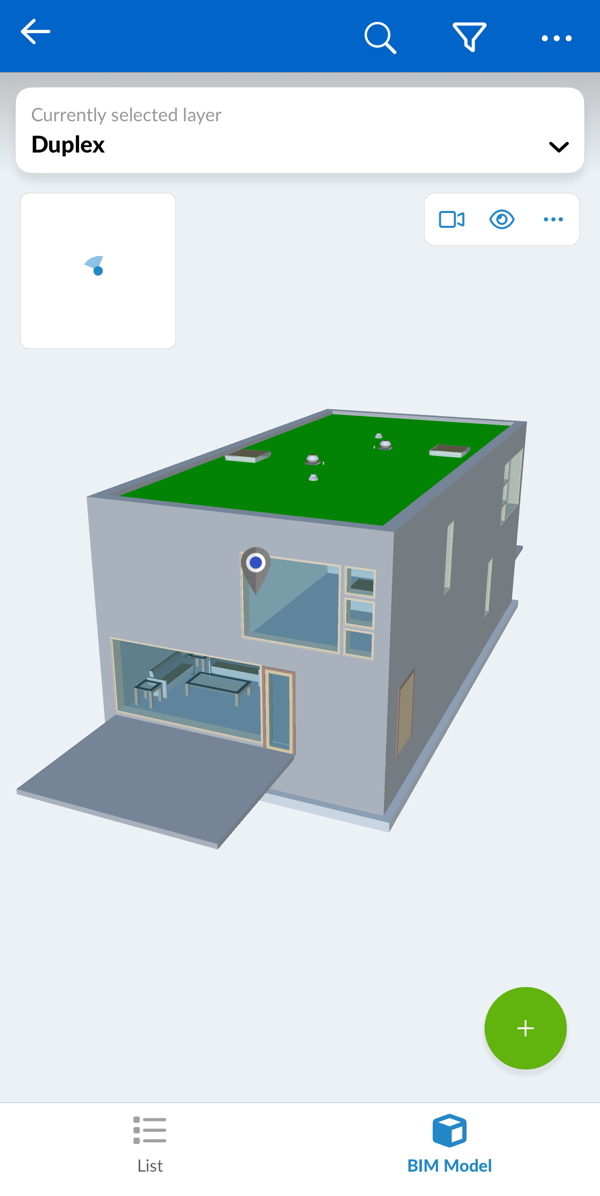

4. Clicchi su Modello BIM nel menu a discesa Visualizza


Sezione Aerei

Utilizzi i piani di sezione per tagliare il modello. Può creare fino a sei piani di sezione.

Creare un piano di sezione

Per creare un piano di sezione:

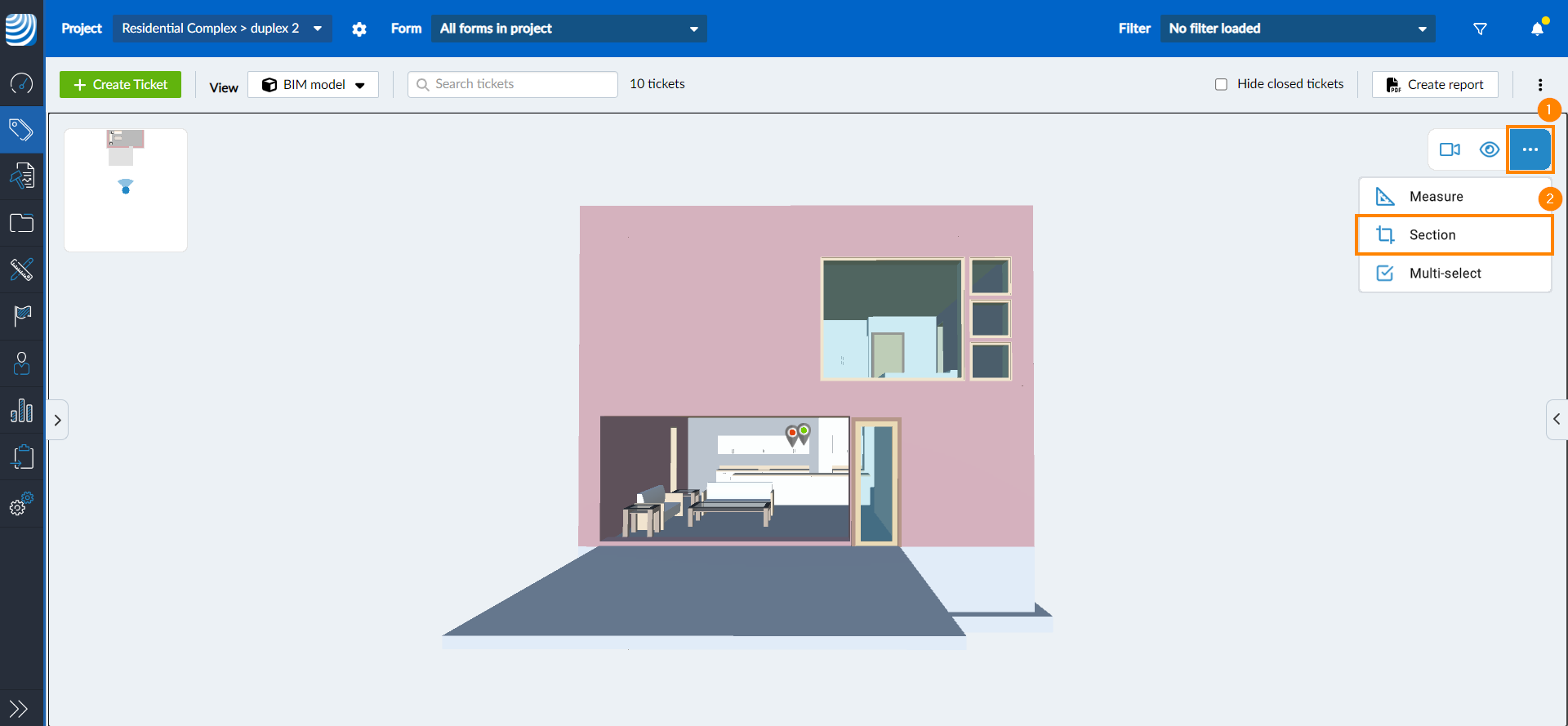

1. Clicchi sul menu more
2. Clicchi sulla sezione

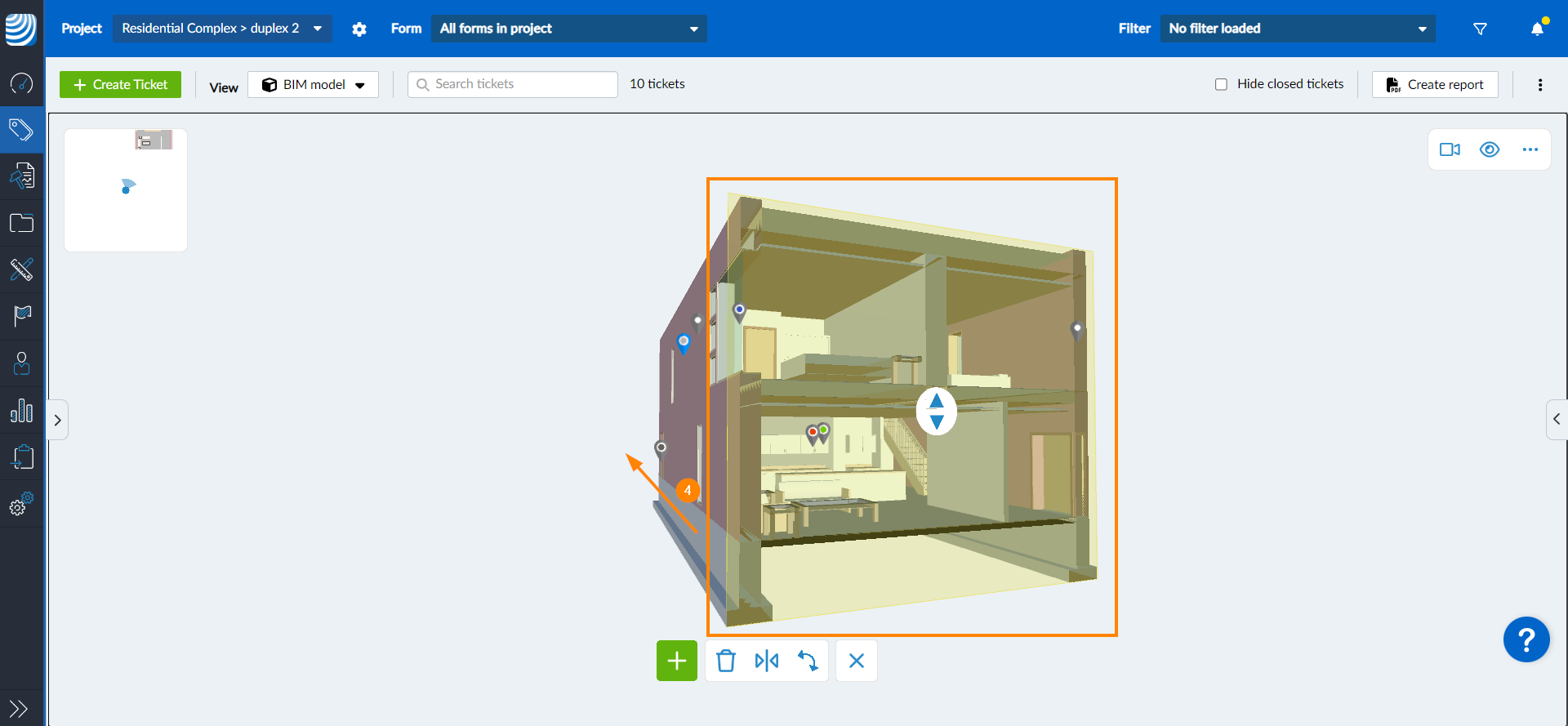

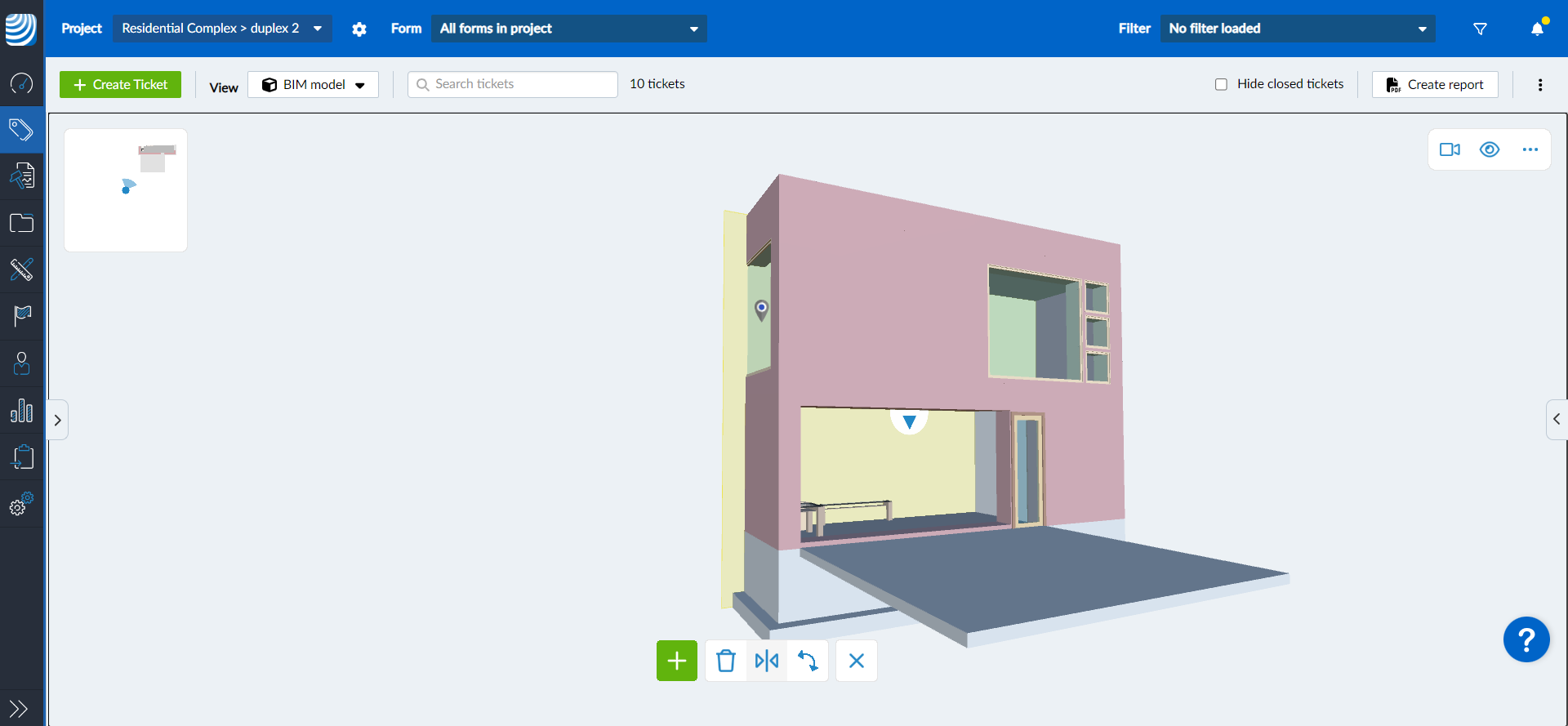

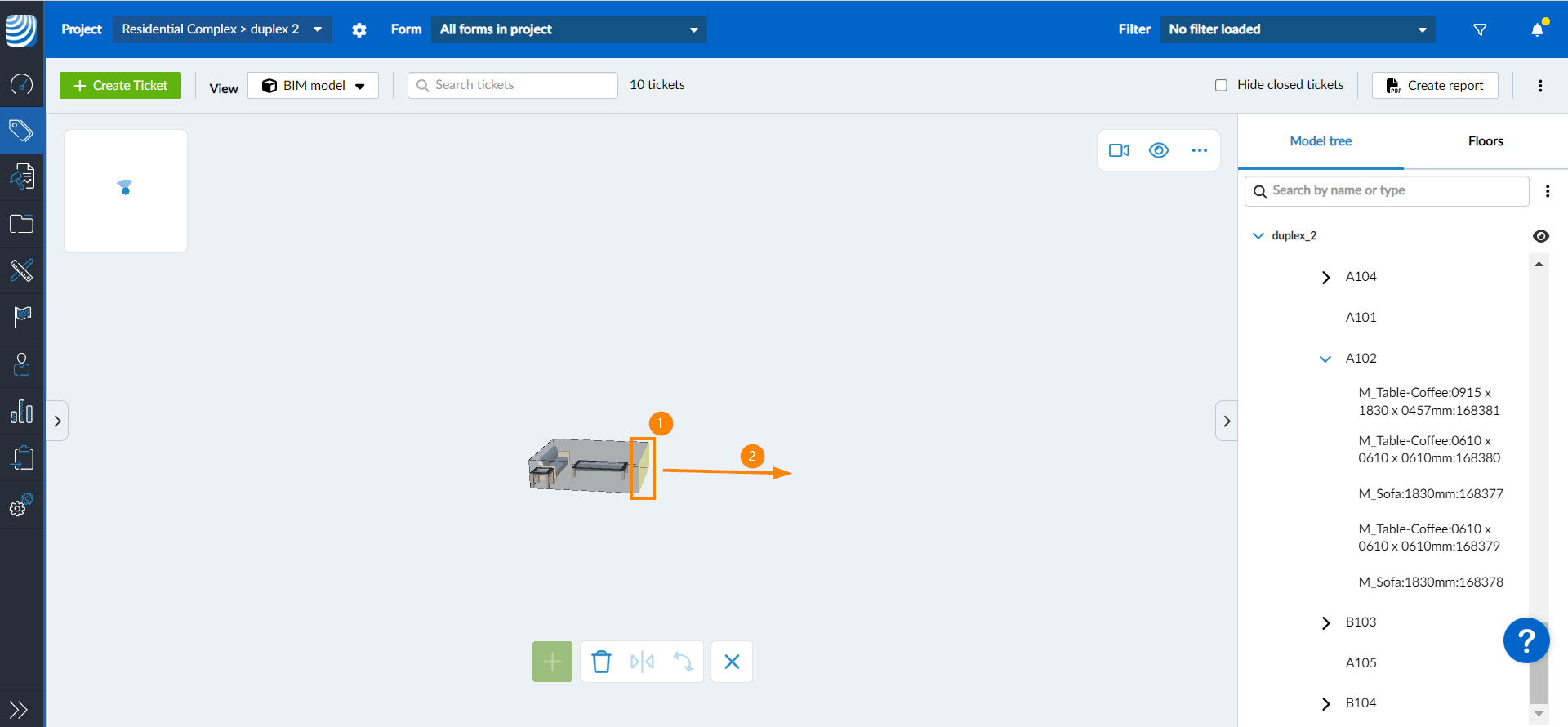

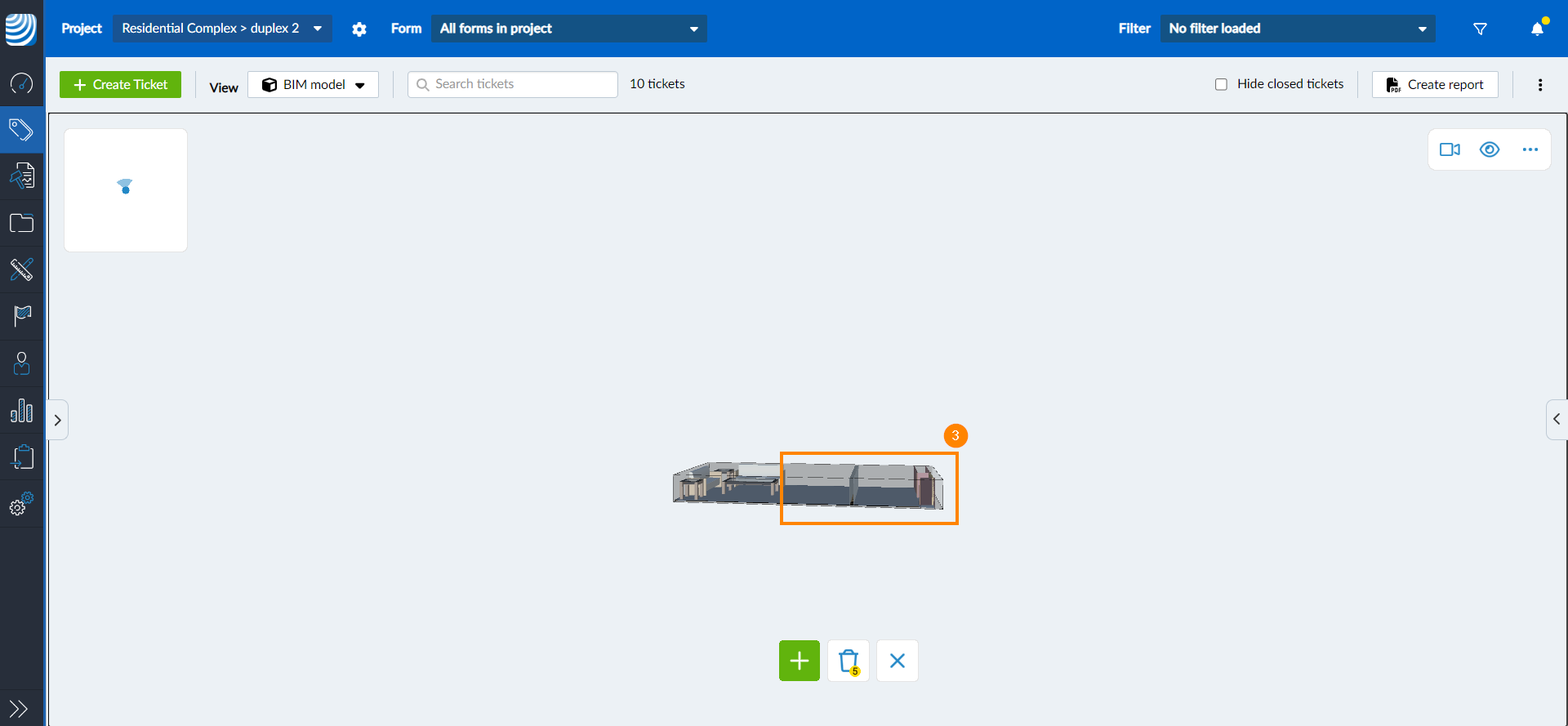

3. Selezioni una faccia di un oggetto nel suo modello BIM per iniziare a creare un piano di sezione parallelo alla faccia
4. Clicchi sul piano di sezione e lo tenga premuto mentre muove il mouse per regolare la sua posizione


Creare piani di sezione multipli

Per creare piani di sezione aggiuntivi:

1. Clicchi sul segno +

2. Creare un nuovo piano di sezione come spiegato sopra in Creare un piano di sezione

Spostare il piano di sezione

1. Clicchi sul piano di sezione e lo tenga premuto mentre muove il mouse per regolare la sua posizione


Ruota il piano di sezione

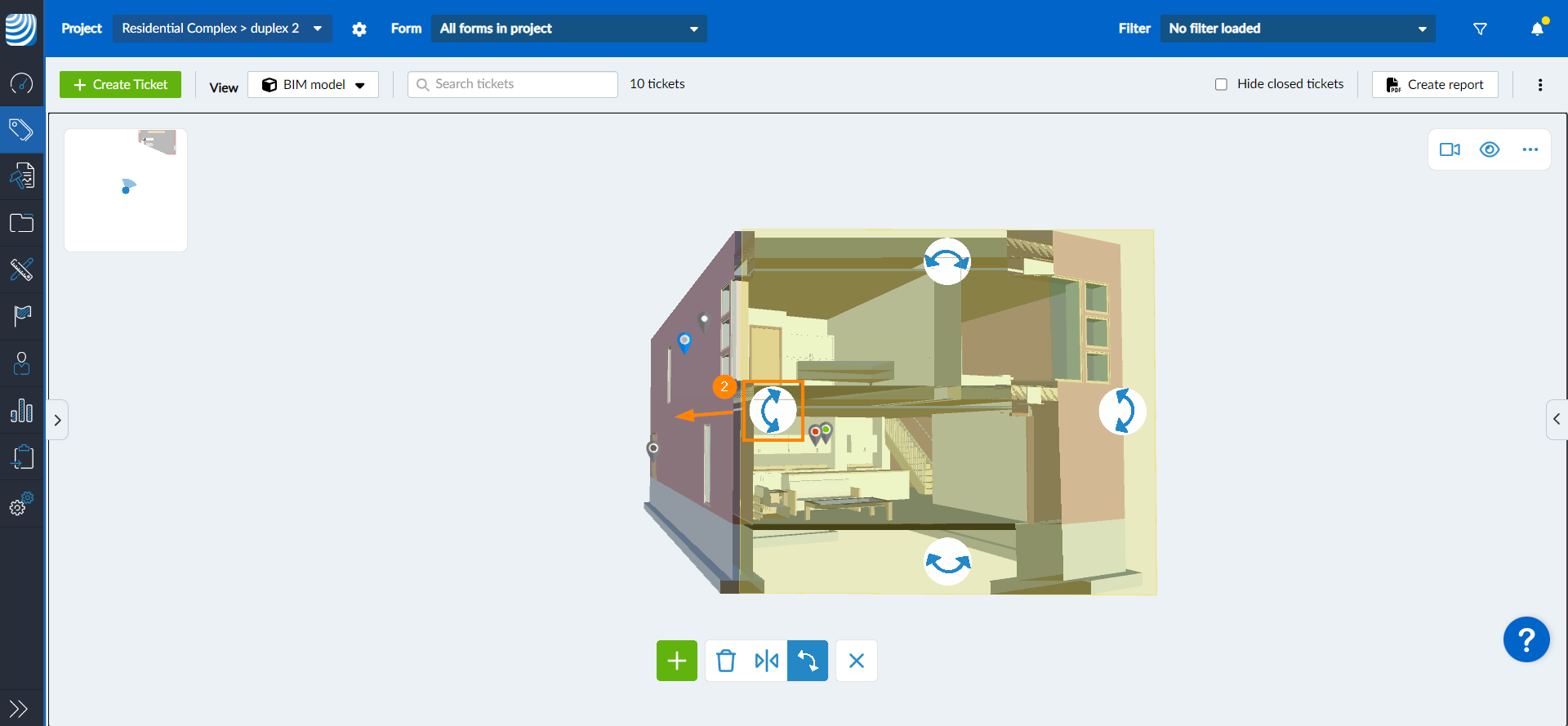

I piani di sezione possono essere ruotati in qualsiasi direzione. Per ruotare un piano di sezione:

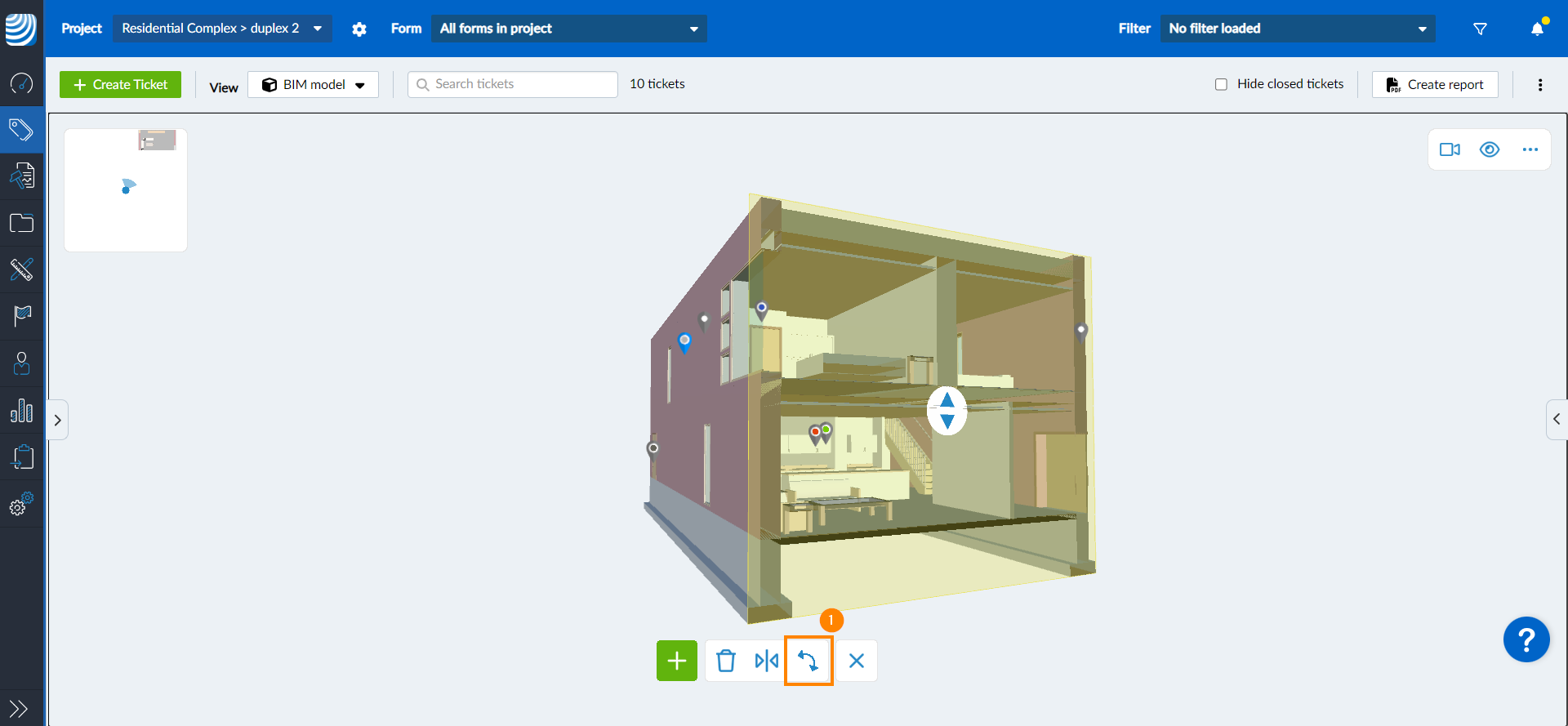

1. Clicchi sull'icona rotante

2. Sposti l'icona rotante sul modello, trascinandola e rilasciandola


Piano di sezione ribaltabile

Per invertire la direzione di taglio (cioè il vettore normale) del suo piano di sezione:

1. Clicchi sull'icona Flip

2. La sezione dell'aereo verrà ribaltata


Cancellare la sezione Piani

Per eliminare solo un piano di sezione:

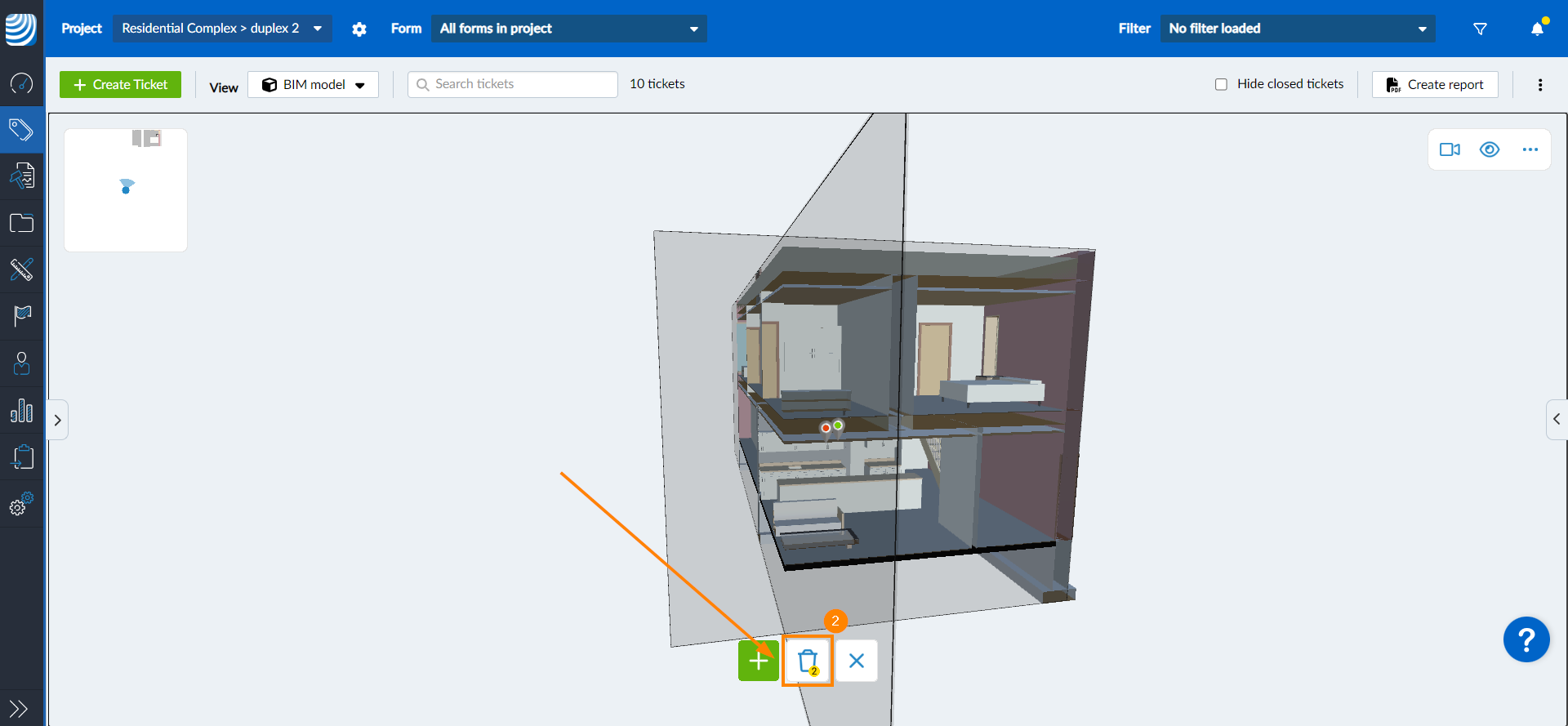

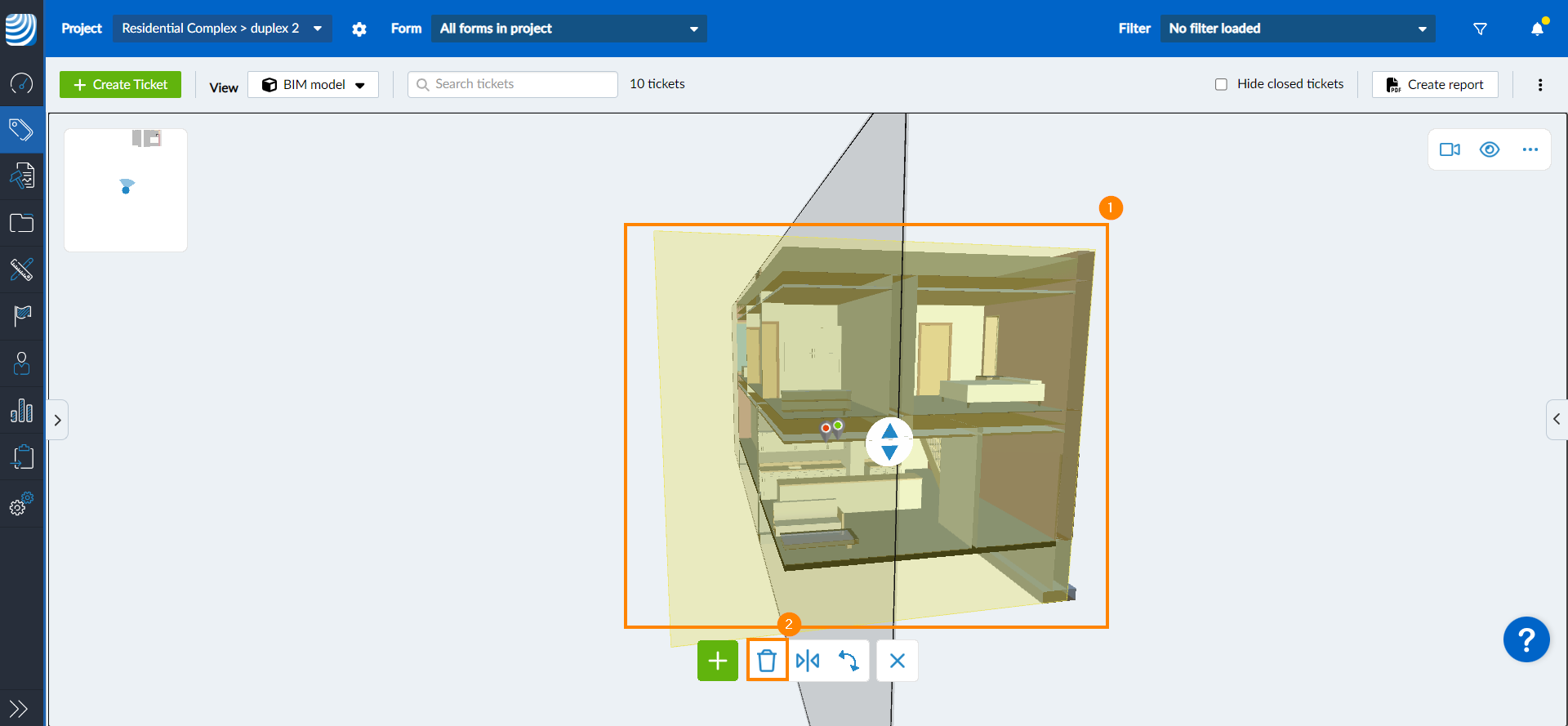

1. Clicchi sull'aereo della sezione che desidera eliminare
2. Clicchi sull'icona eliminare


Se non è selezionato alcun piano di sezione, l'icona di cancellazione mostra il numero di piani di sezione esistenti.

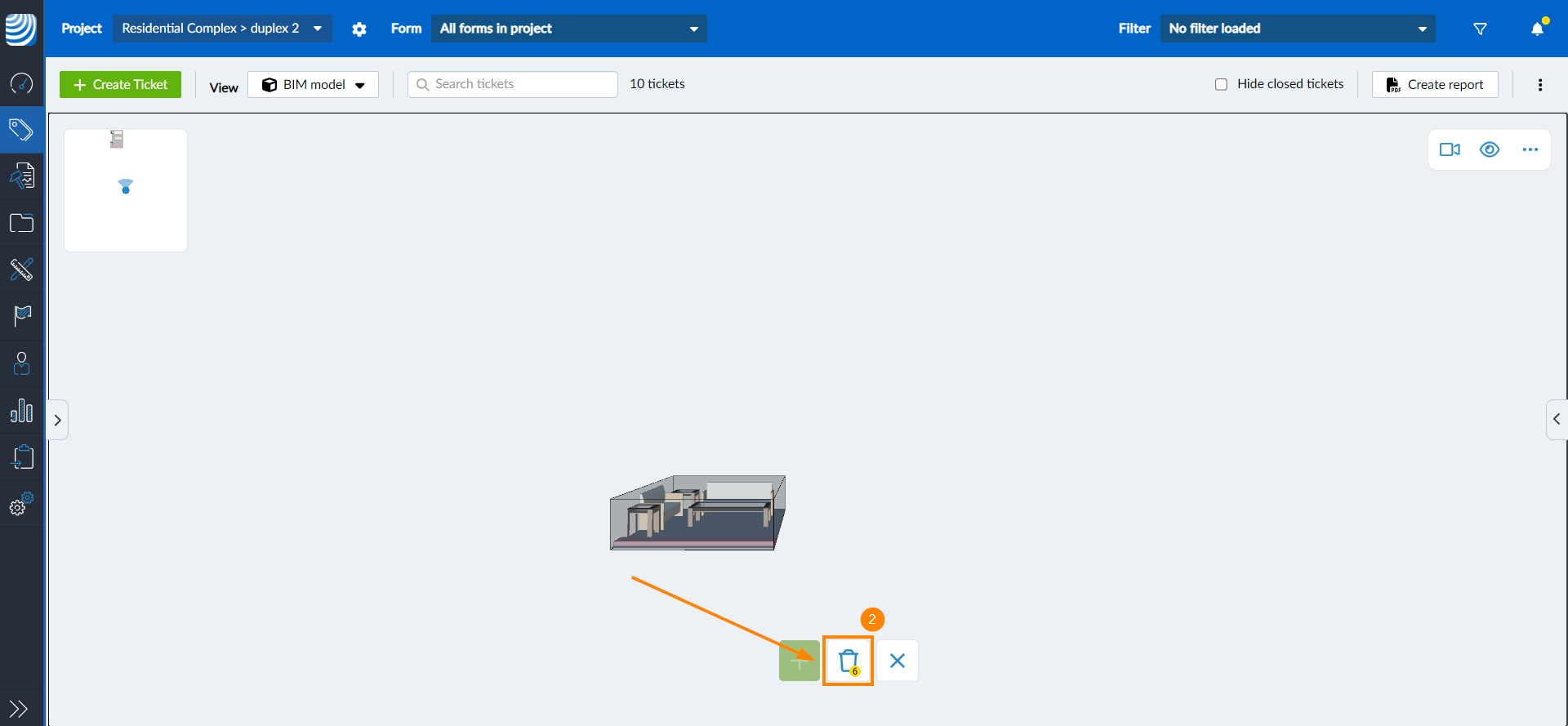

Per eliminare tutti i piani di sezione:

1. Si assicuri che non sia selezionato alcun piano di sezione
2. Clicchi sull'icona eliminare


Sezione Box

Simile ai piani di sezione, il riquadro di sezione le consente di tagliare il modello. Il riquadro di sezione crea sei piani di sezione intorno al riquadro di delimitazione di un elemento. Tutto ciò che è all'interno del riquadro rimane visibile, mentre tutto ciò che è all'esterno viene nascosto.

Si può creare solo una casella di sezione alla volta.

In alternativa, può utilizzare la funzione Isolare, come descritto in BIM Viewer > Isolare elementi.

Crea casella di sezione

Per creare la casella di sezione:

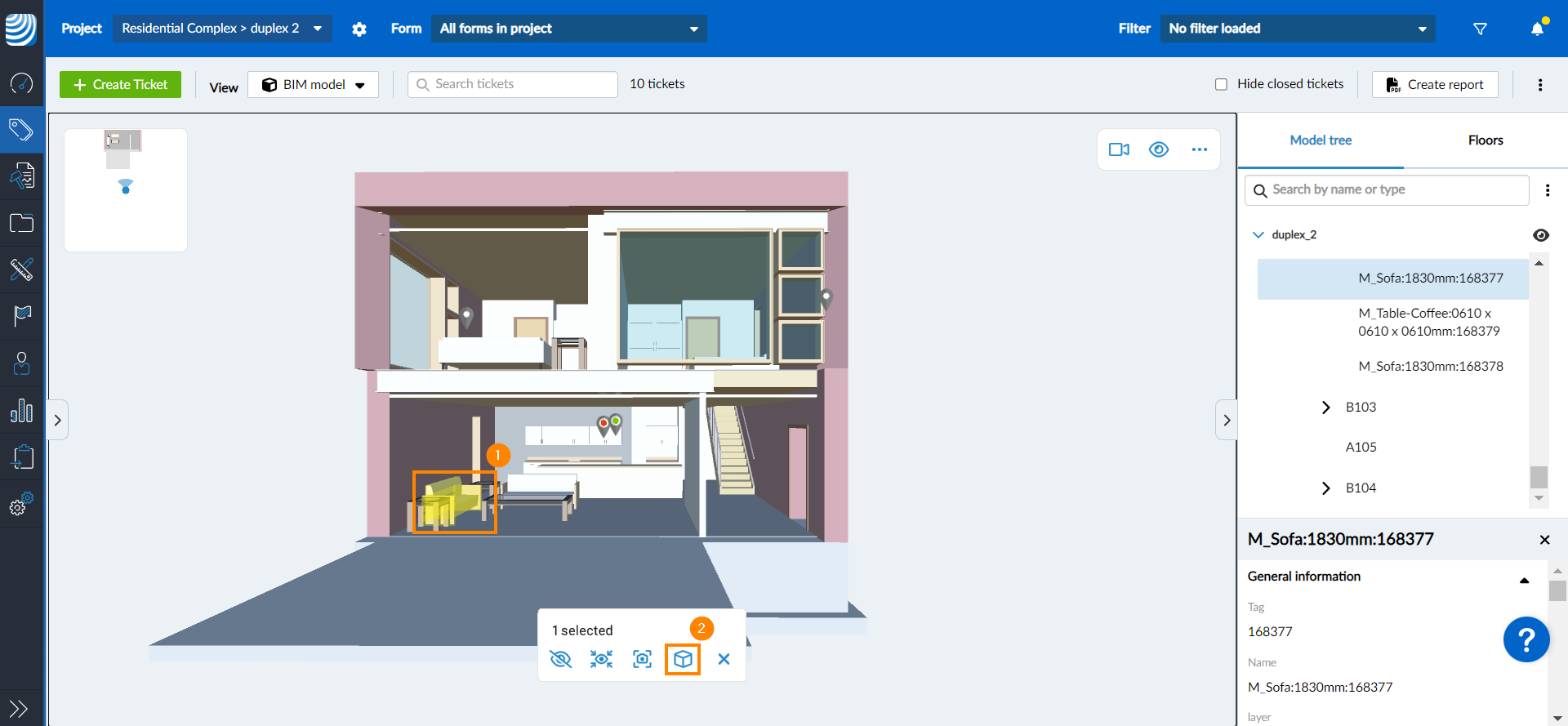

1. Selezioni l'elemento o gli elementi che desidera isolare nel riquadro di sezione
2. Clicchi sull'icona box

3. L'elemento o gli elementi selezionati saranno isolati in un riquadro


Ridimensiona una casella di sezione

Può regolare le dimensioni del riquadro di sezione spostando ogni faccia individualmente. Per farlo:

1. Clicchi sulla faccia del riquadro nella direzione che desidera regolare
2. Trascinare la faccia per espandere o ridurre la casella di sezione


Può anche rimuovere una faccia del riquadro di sezione per espandere la vista e rivelare il resto del modello da quel lato. Per farlo:

1. Clicchi sulla faccia del riquadro nella direzione in cui desidera espandersi
2. Clicchi sull'icona eliminare

3. Il resto del modello sarà rivelato da quel lato


Può eliminare più di un lato utilizzando gli stessi passaggi.

Casella Elimina sezione

Per eliminare il riquadro di sezione e mostrare di nuovo l'intero modello:

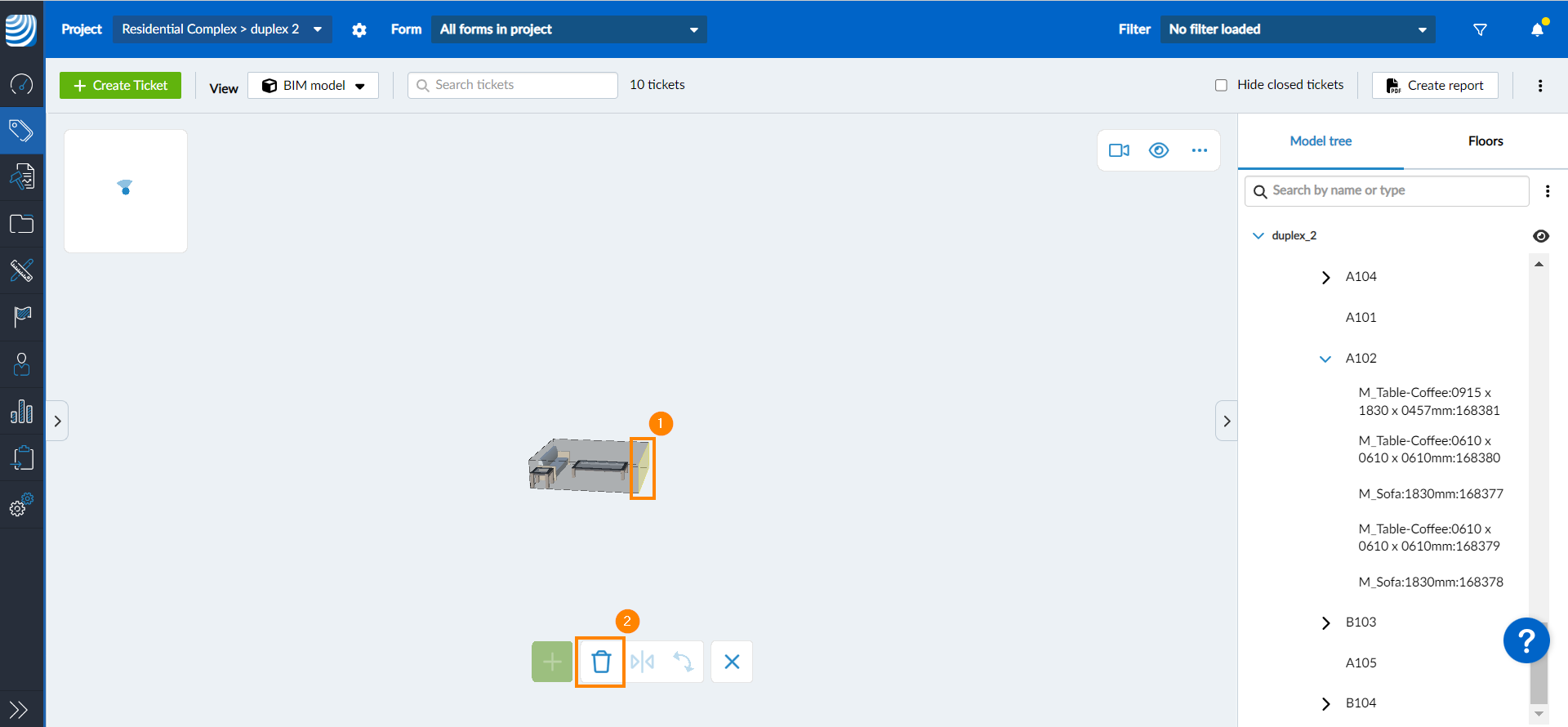

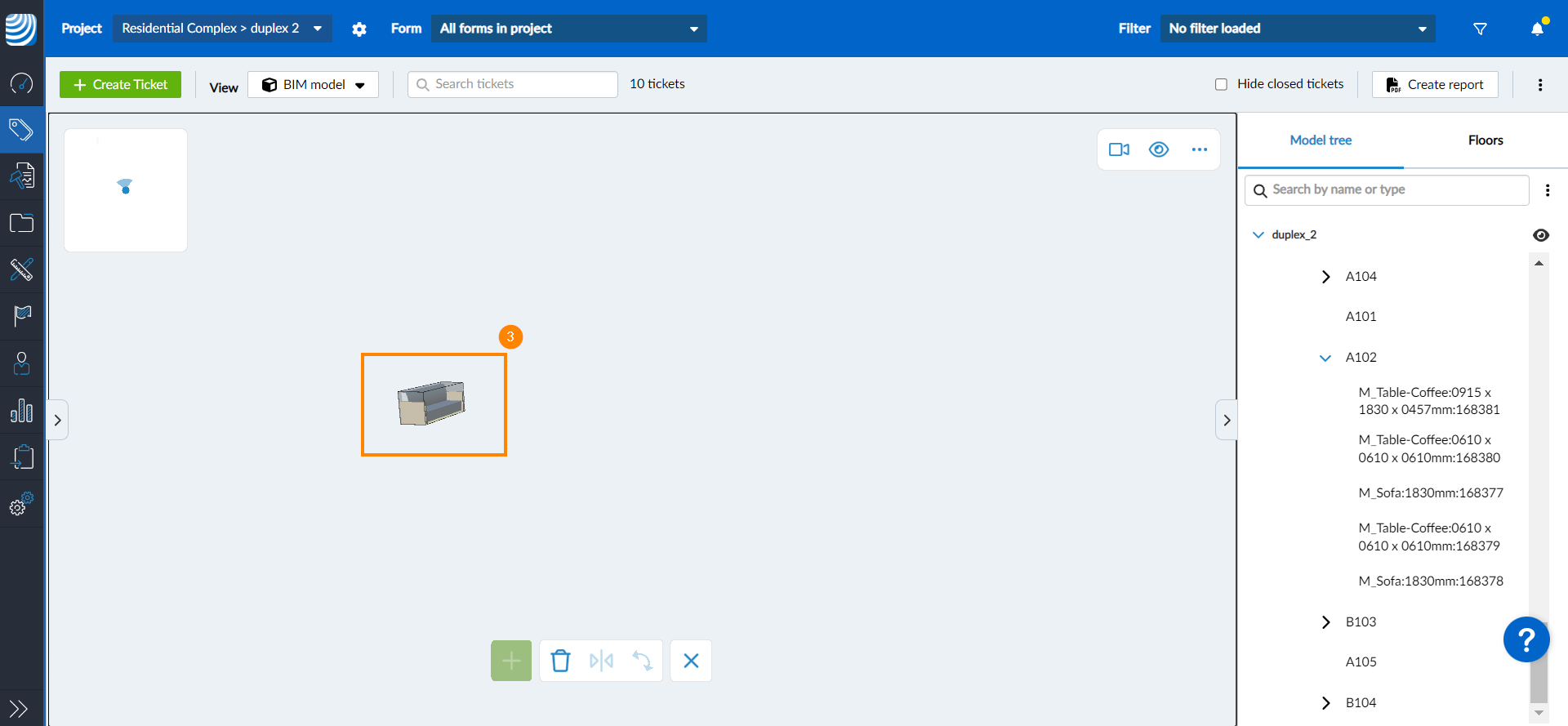

1. Si assicuri di non selezionare nessuna delle caselle di sezione facce
2. Clicchi sull'icona eliminare


Mostra/Nascondi i piani di sezione e la casella di sezione

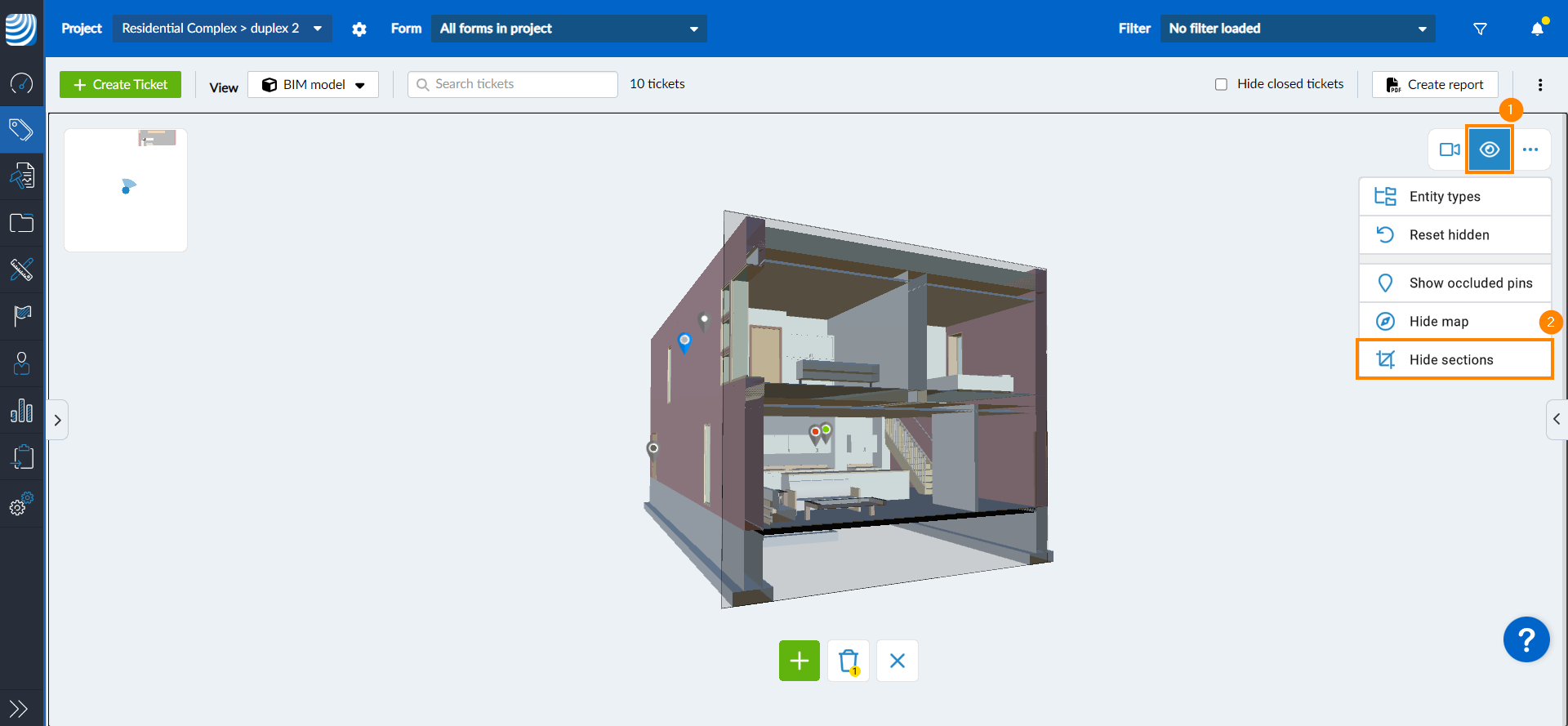

Per nascondere il piano o i piani di sezione o la casella di sezione mentre il modello è ancora in fase di taglio:

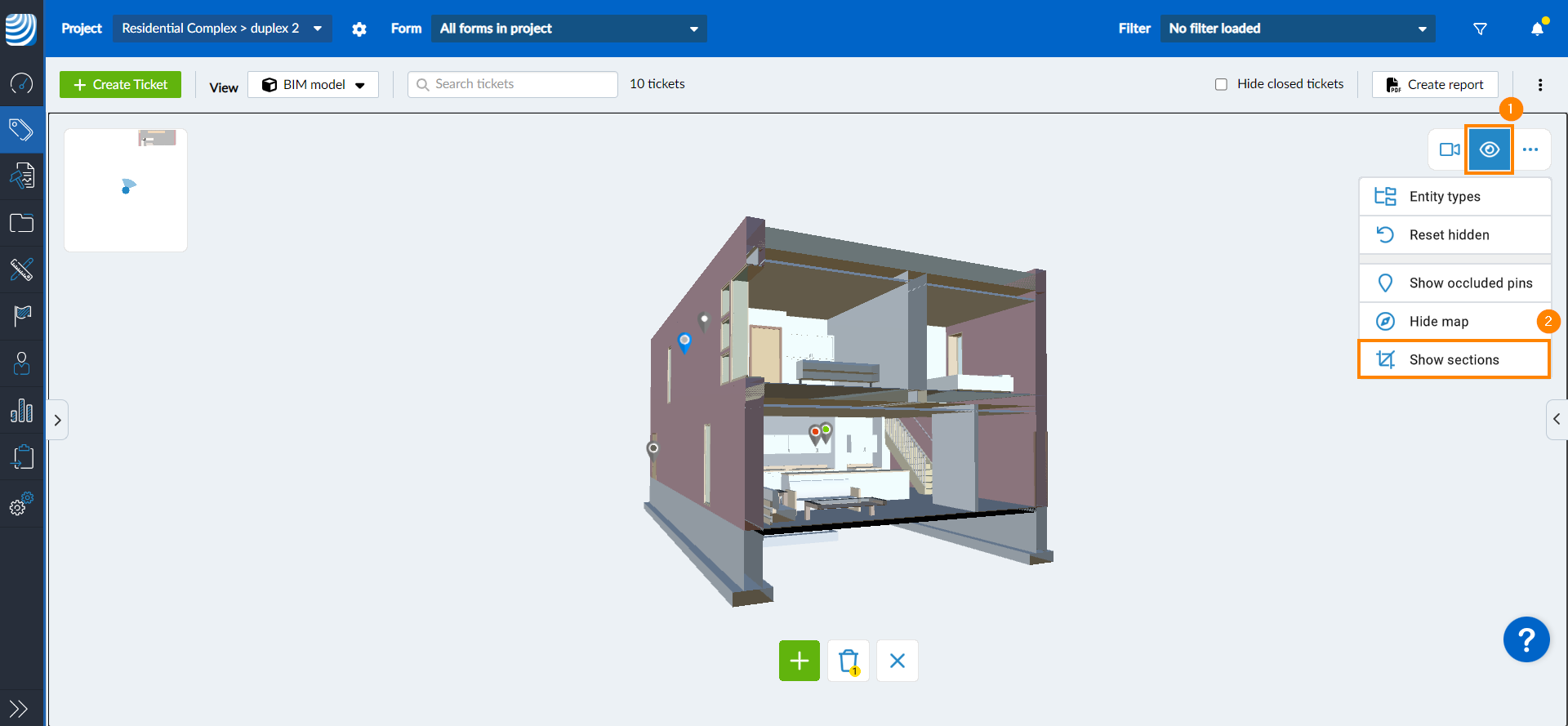

1. Clicchi sull'icona eye
2. Clicchi su Nascondere le sezioni


Nascondendo i piani di sezione e la casella di sezione, può selezionare gli elementi che si trovano dietro di essa. Altrimenti, cliccando sull'elemento selezionerà invece il piano di sezione.

Per mostrare nuovamente il piano o i piani di sezione:

1. Clicchi sull'icona eye
2. Clicchi su Mostra le sezioni
