Lavorare con lo strumento di misura

Panoramica

Lo strumento di misurazione le consente di misurare con precisione distanze, aree, angoli e anche dimensioni arbitrarie di elementi IFC con un solo clic. Utilizzi questo strumento per verificare qualsiasi dimensione come specificato.

Per prima cosa, legga il sito BIM Viewer.

Come accedere allo Strumento di misura

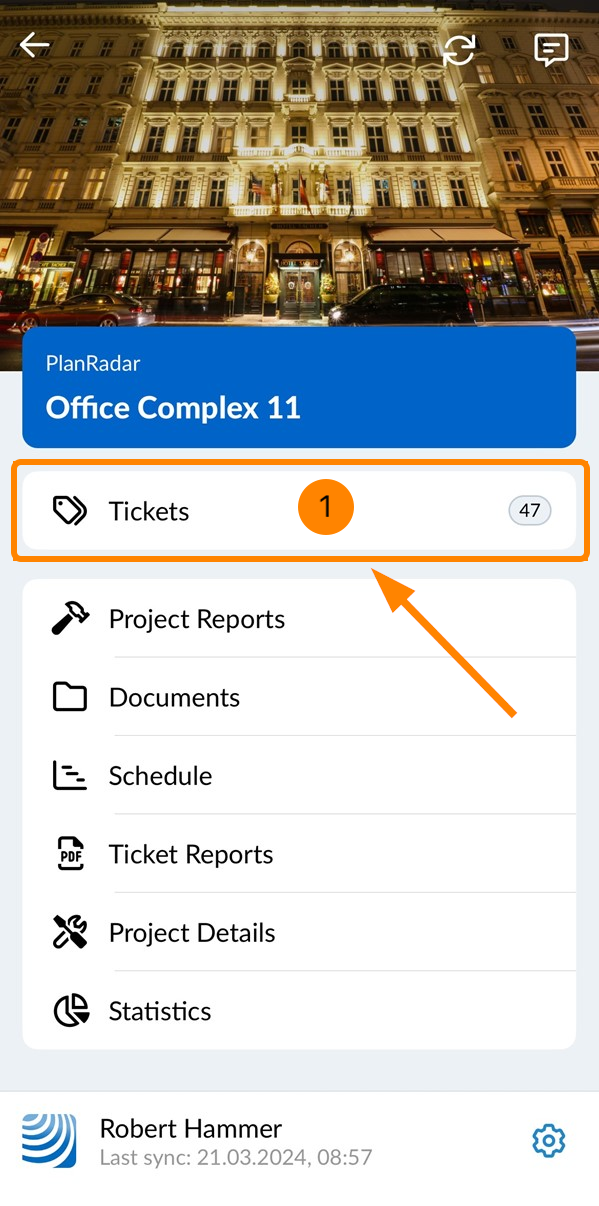

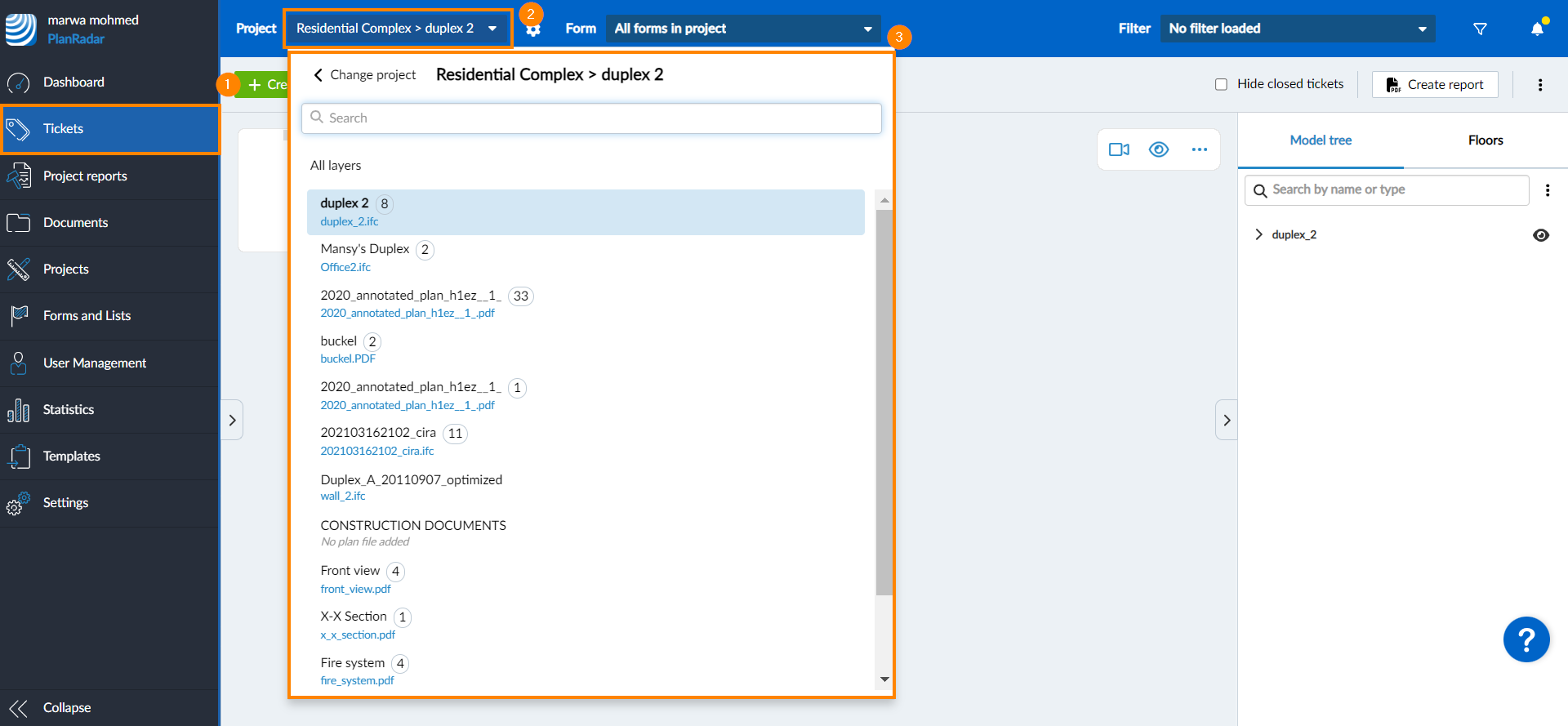

1. Clicchi su Biglietti

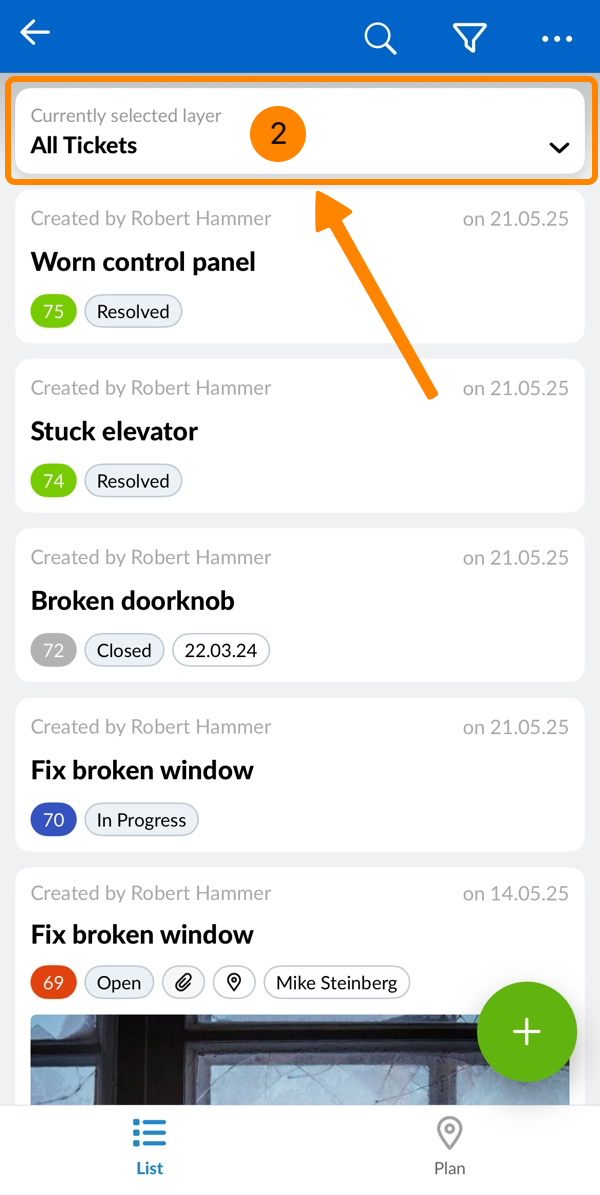

2. Apra il menu a tendina del progetto

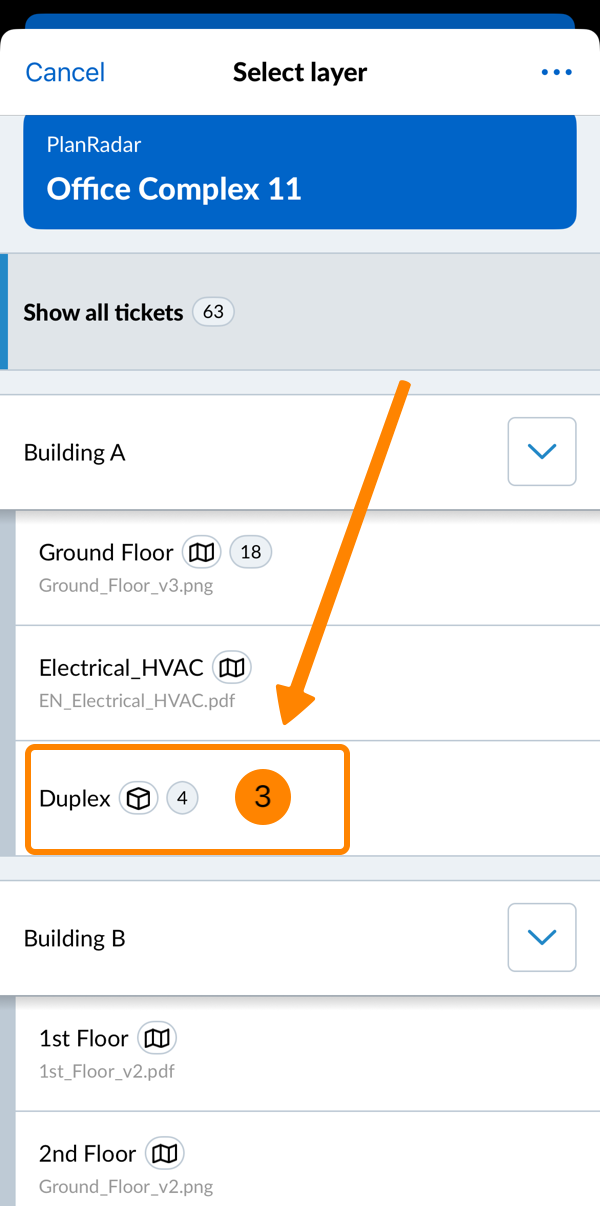

3. Seleziona il progetto e il livello

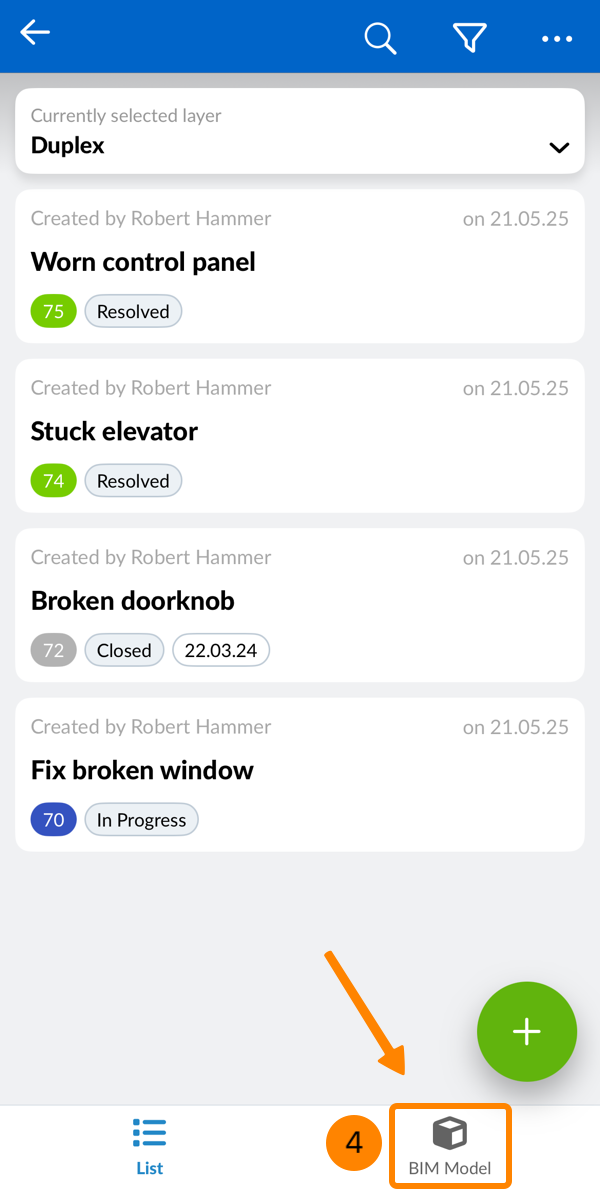

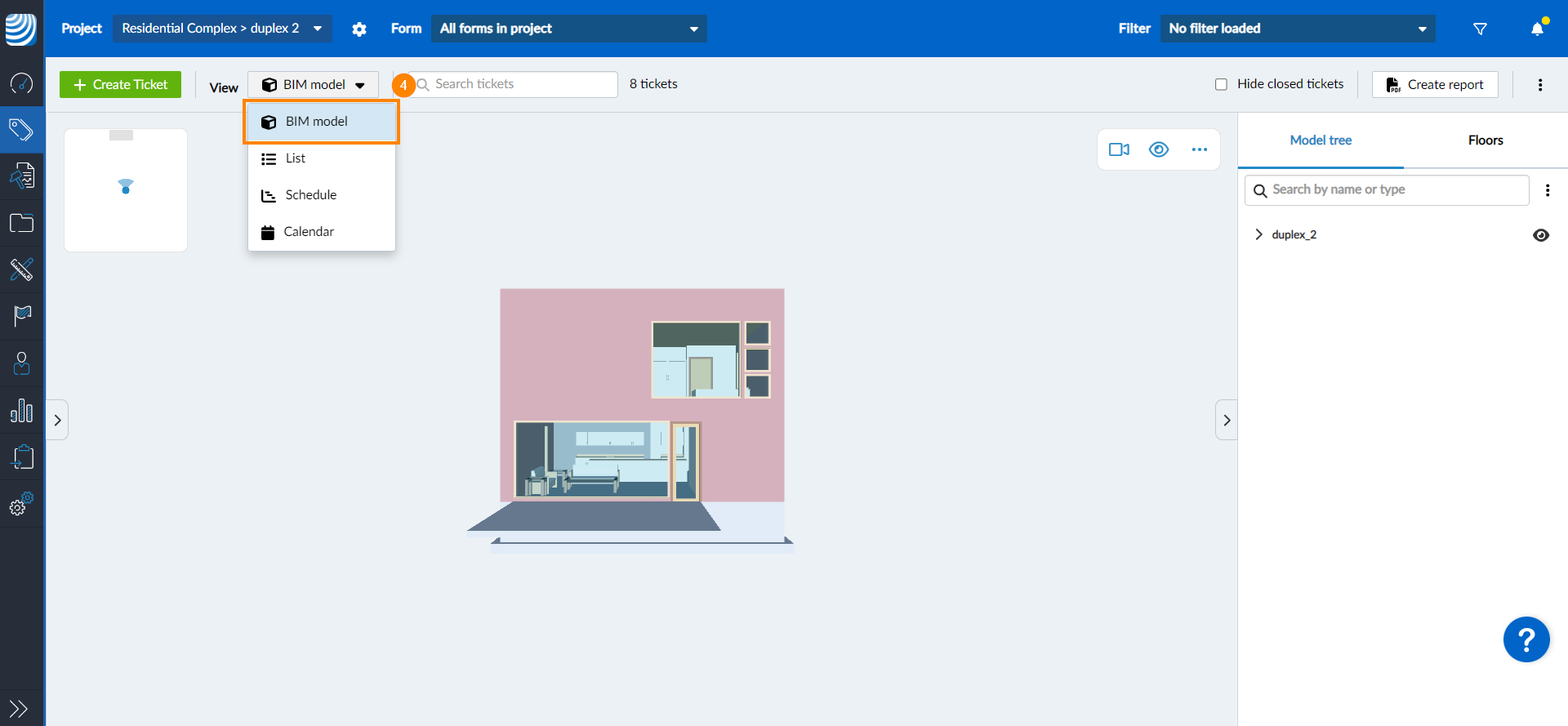

4. Clicchi su Modello BIM nel menu a discesa Visualizza

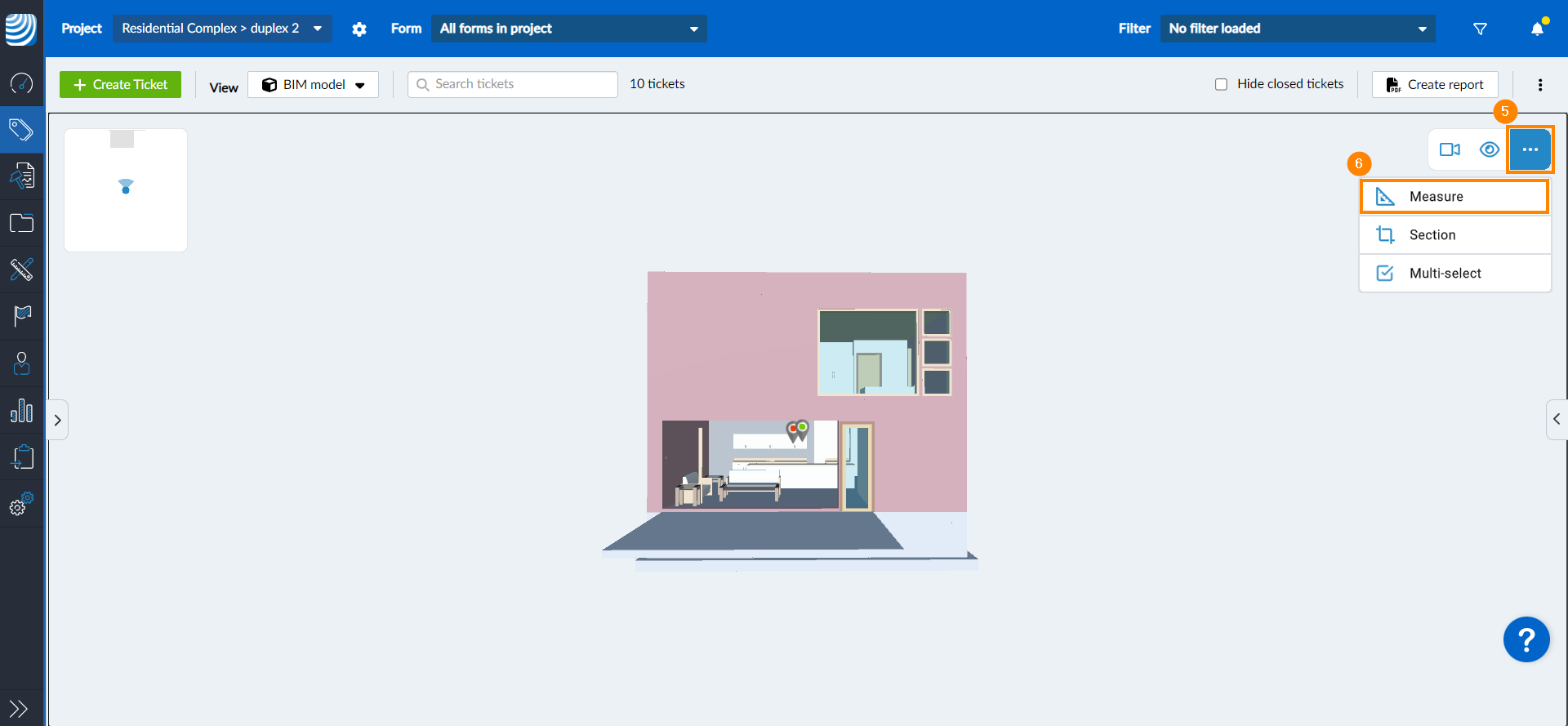

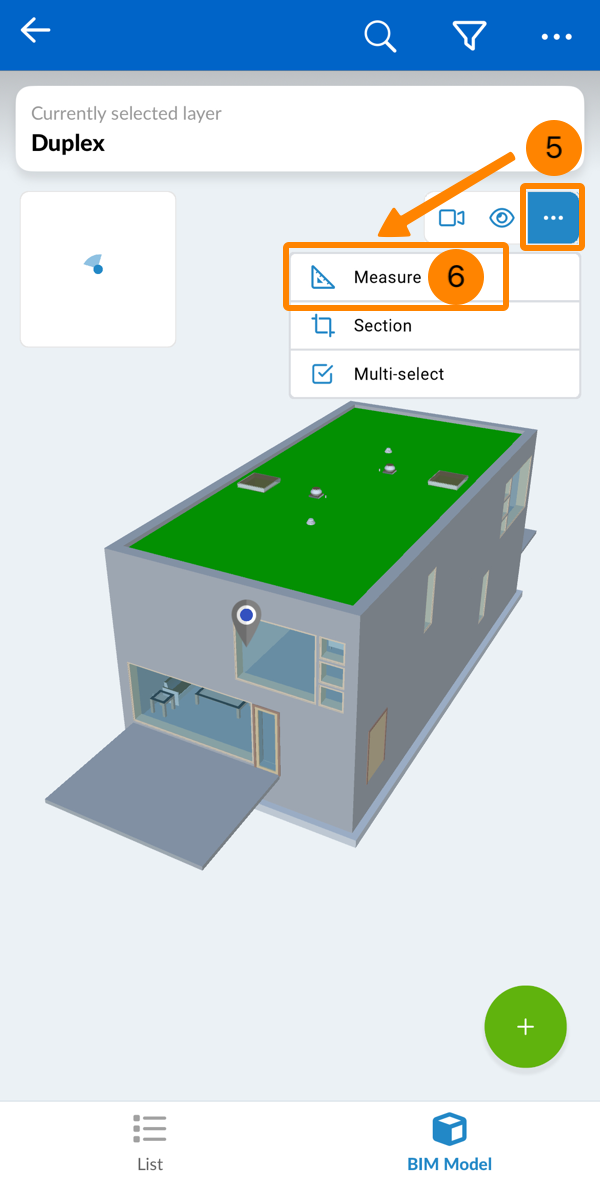

5. Clicchi sul menu more
6. Clicchi su Misura

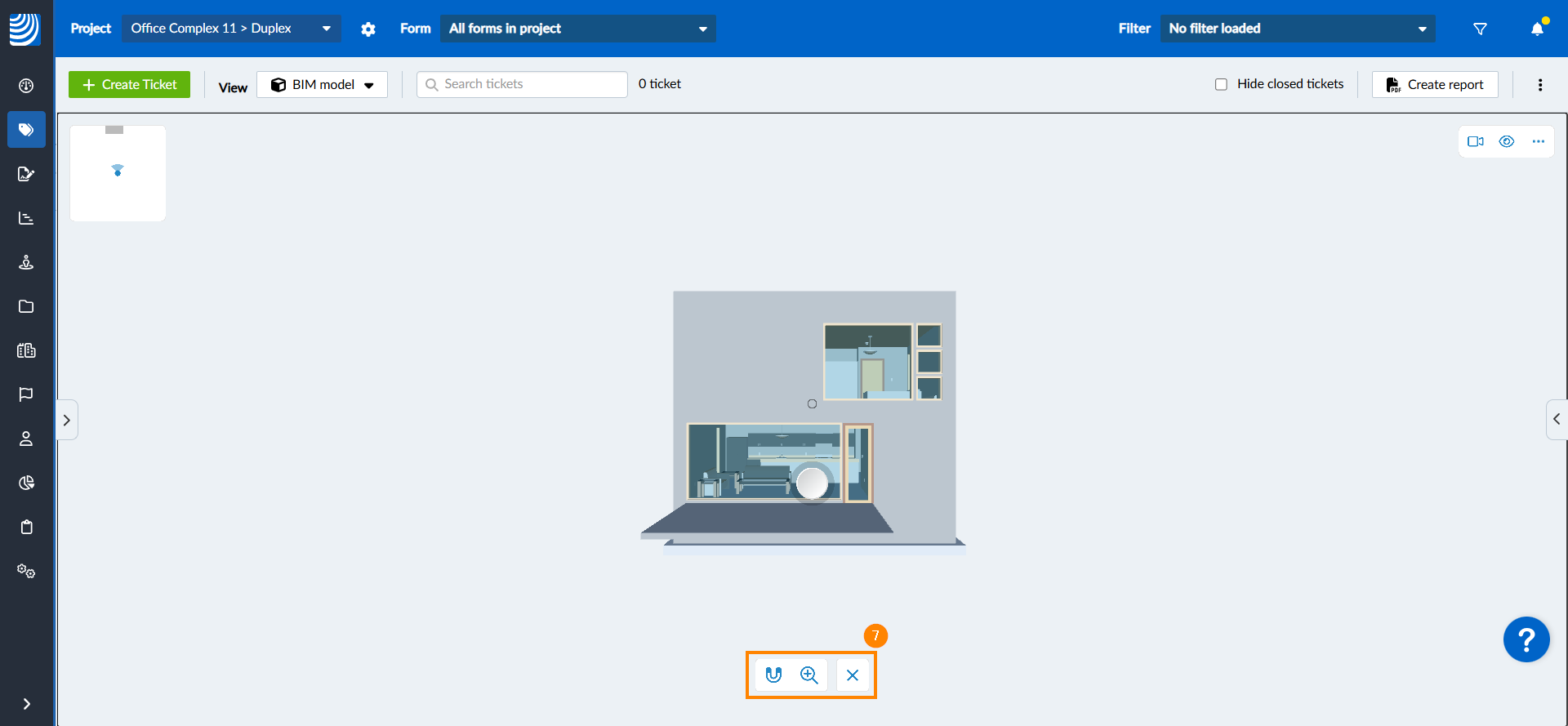

7. La finestra di dialogo dello strumento di misurazione, con tutte le sue opzioni, appare nella parte inferiore del visualizzatore

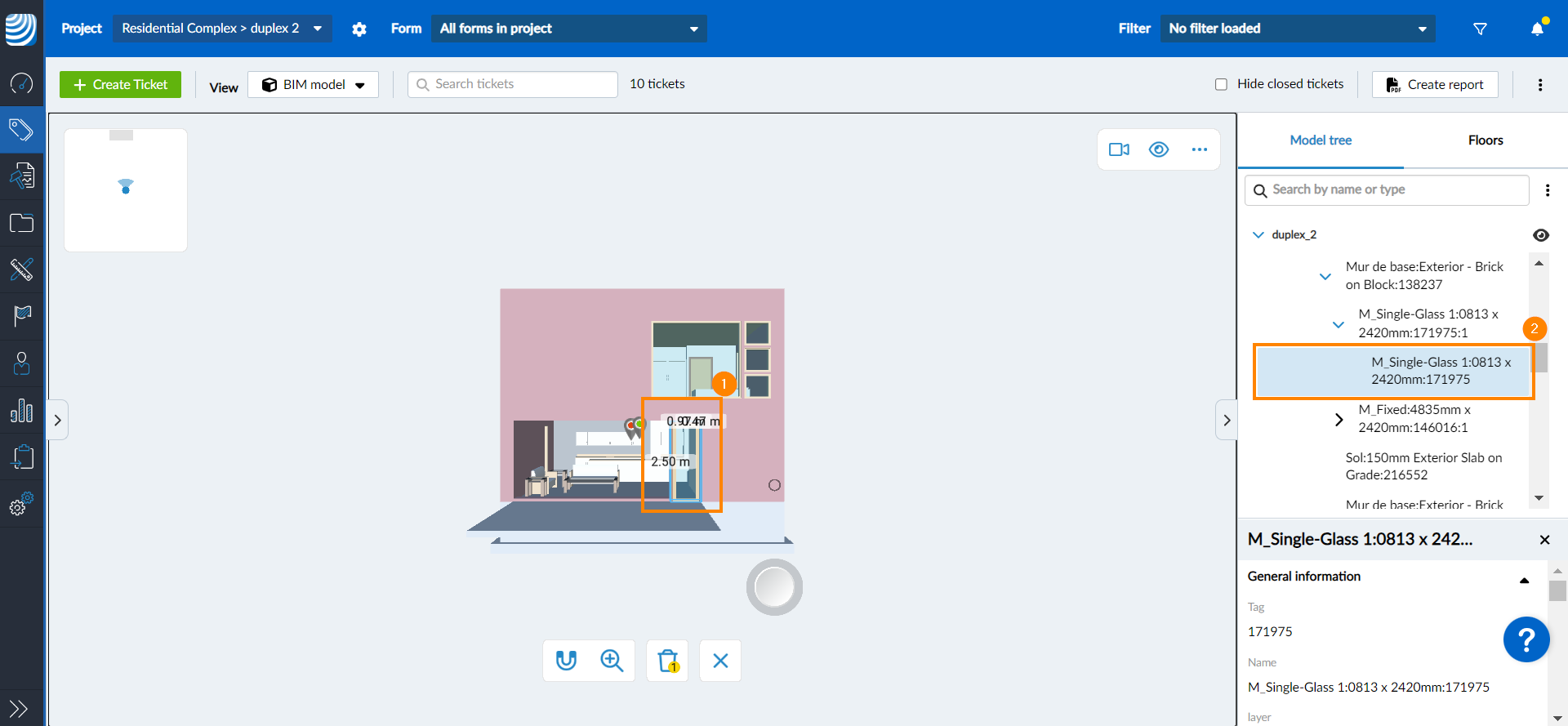

Mostra le dimensioni dell'elemento

Lo strumento di misurazione le consente di mostrare rapidamente le dimensioni degli elementi nel modello BIM.

Per mostrare o nascondere le dimensioni di un elemento:

1. Clicchi sull'elemento nella vista 3D
2. OPPURE clicchi sull'elemento nella struttura del modello

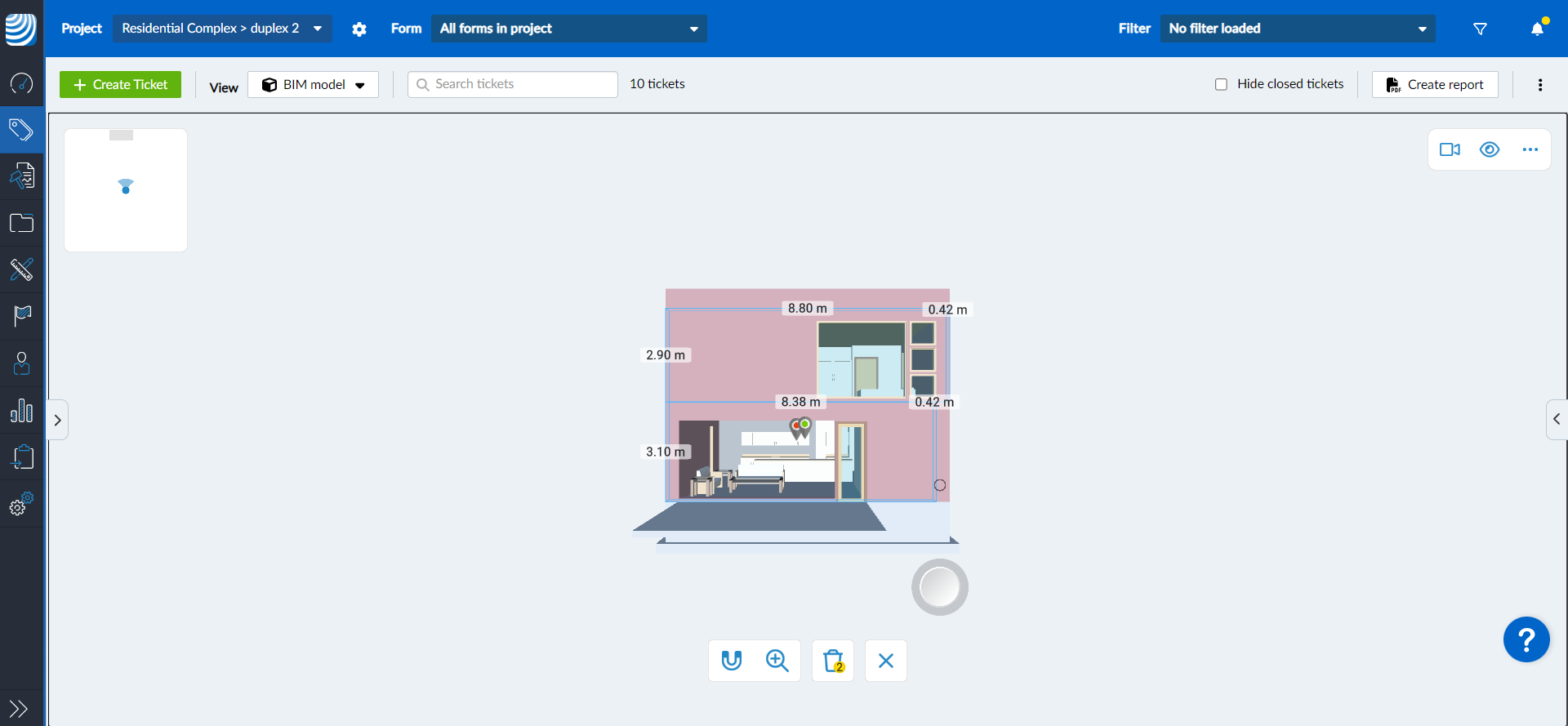

3. Le dimensioni dell'elemento vengono visualizzate nel modello 3D

4. Cliccando nuovamente su un elemento, le sue dimensioni vengono nascoste

Le misure vengono visualizzate anche dopo aver chiuso lo strumento di misurazione, finché non le cancella come spiegato in Cancellare le misure.

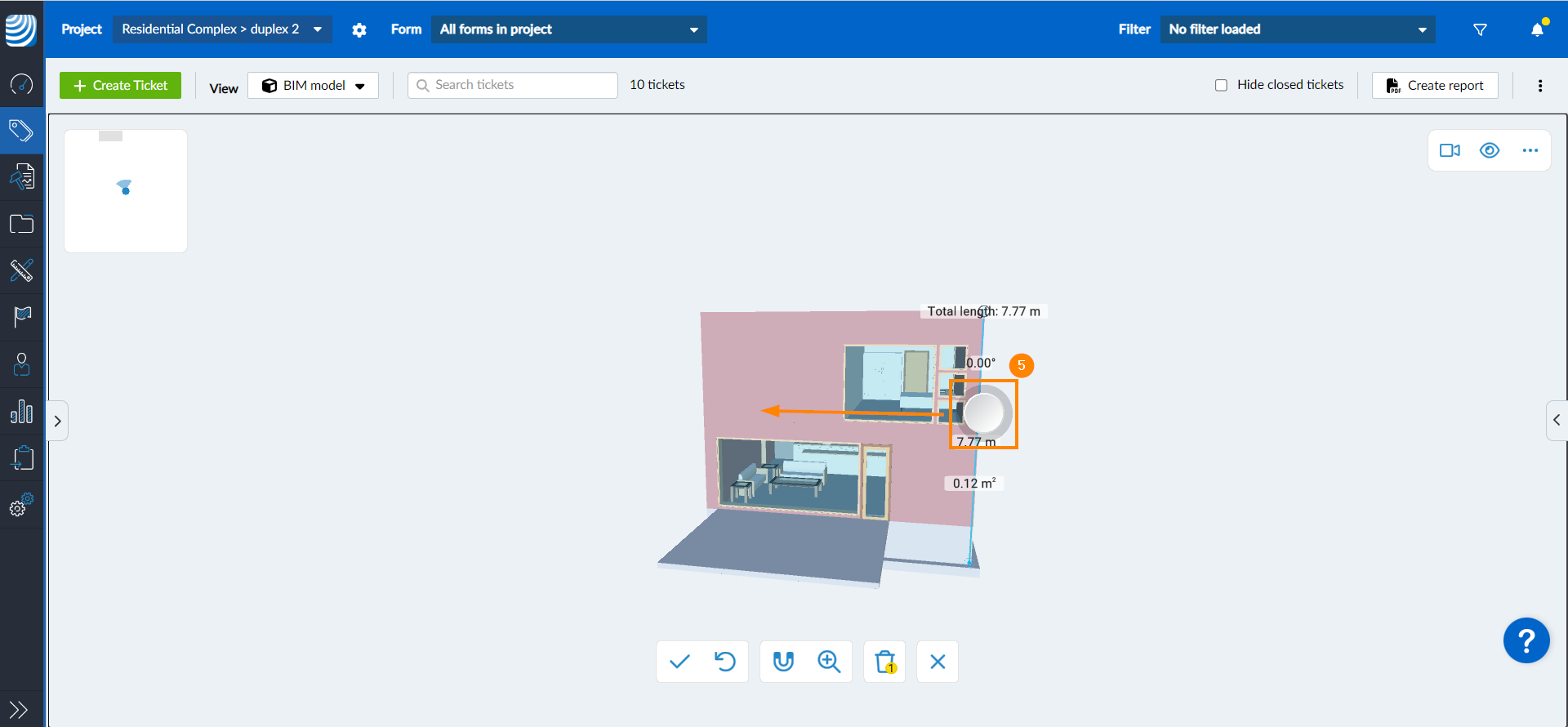

Misurare una determinata area

Può posizionare due o più punti per misurare distanze e aree. Per farlo:

1. Clicchi sulla maniglia dello strumento di misurazione e la trascini
2. Posiziona la testa di misurazione nel punto di partenza in cui desidera iniziare la misurazione

3. Clicchi di nuovo sulla maniglia dello strumento di misurazione e la trascini per spostare la testa di misurazione dal punto di partenza a un altro punto, misurando la distanza intermedia

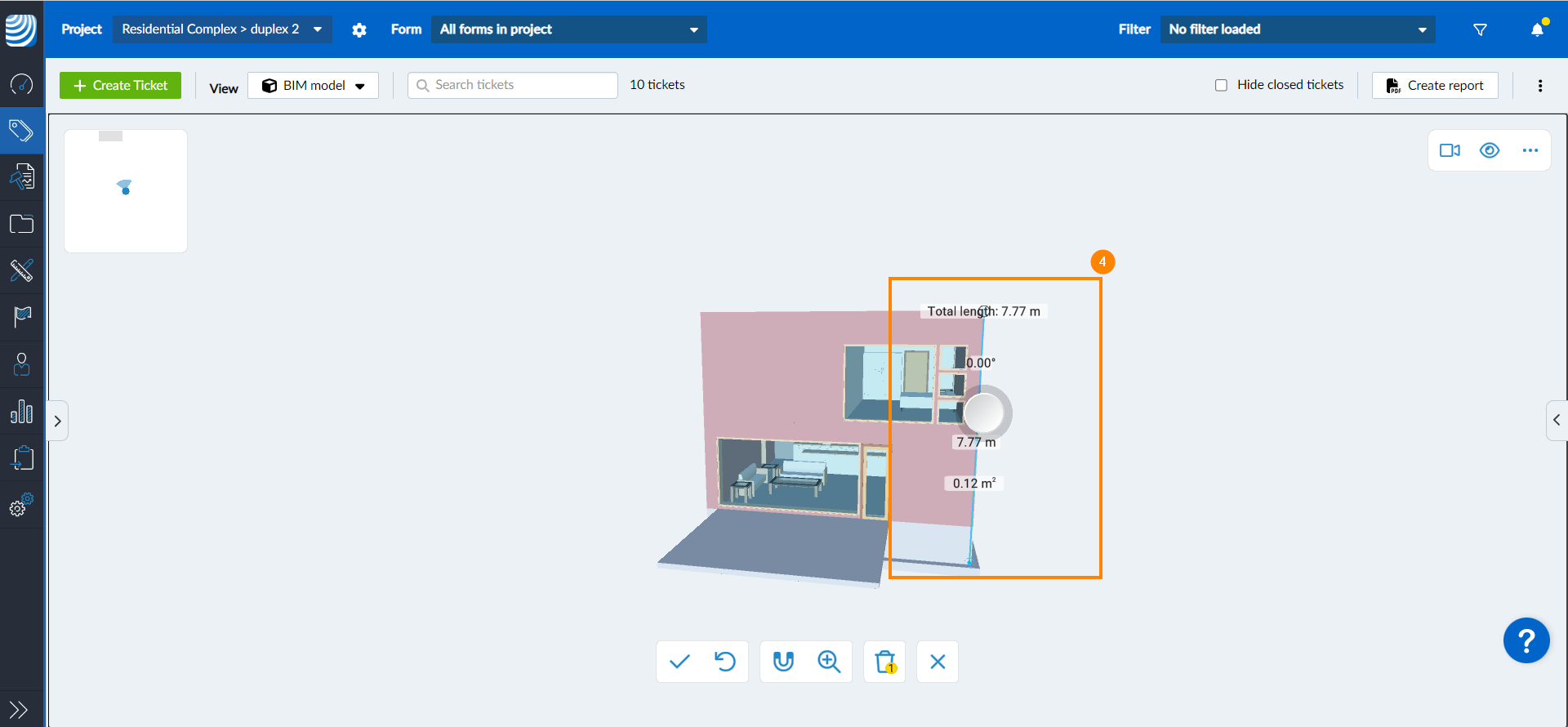

4. Le misurazioni dell'area selezionata vengono visualizzate sul modello 3D

5. Opzionale: Trascinare l'impugnatura dello strumento di misurazione per riposizionare la testa di misurazione e misurare altre aree

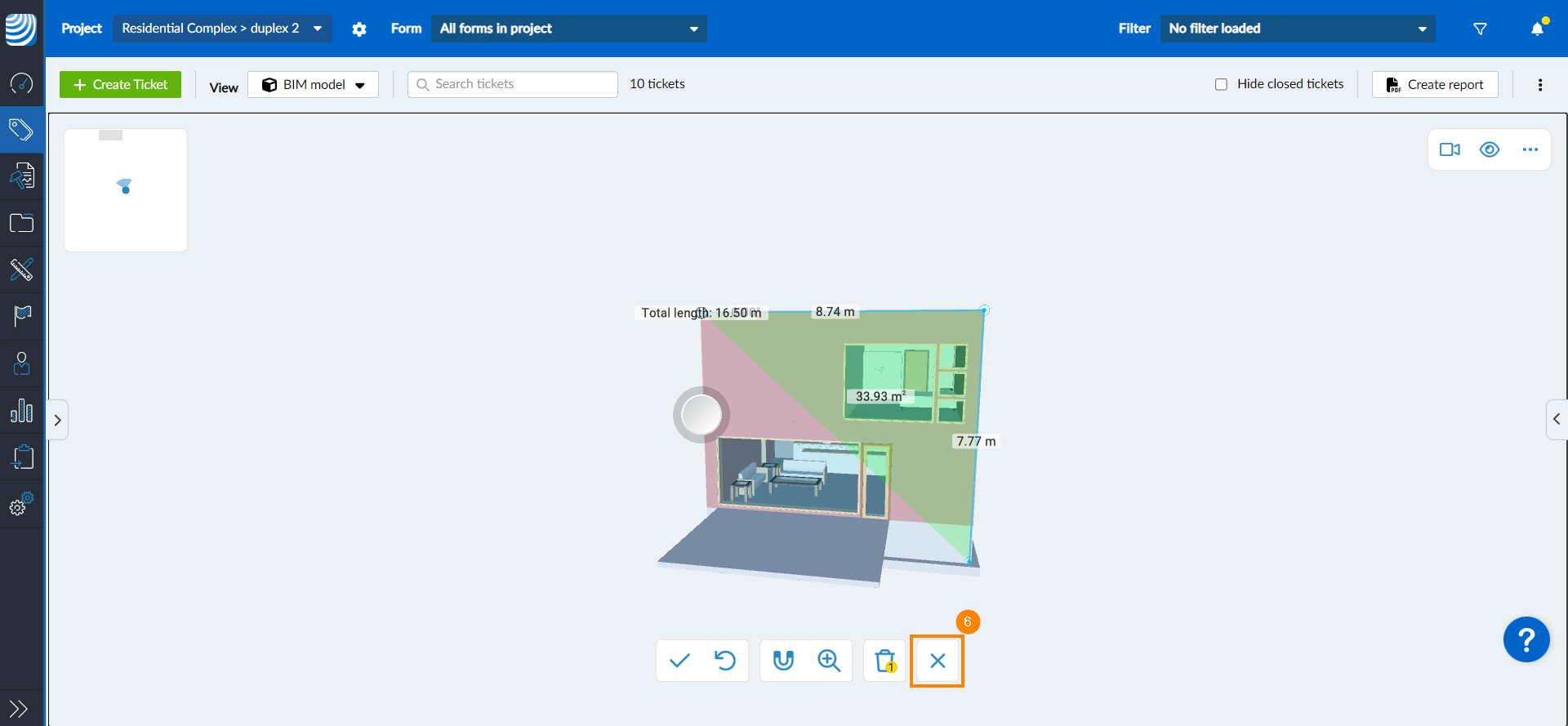

6. Opzionale: Clicchi su X per chiudere lo strumento di misurazione, facendo scomparire l'impugnatura e la testa per una visione più chiara delle misurazioni


Aggiungere misure aggiuntive

L'aggiunta di misurazioni supplementari le consente di avviare una nuova misurazione con un proprio punto di partenza, senza influenzare le altre misurazioni. Per farlo:

1. Dopo aver terminato la misurazione precedente, clicchi su ✔


2. Clicchi sulla maniglia dello strumento di misurazione e la trascini
3. Posizionare la testa di misurazione sul nuovo punto di partenza in cui si desidera iniziare la misurazione
4. Continui come spiegato sopra in Misurare una determinata area partendo dal passo 5

Annullamento della misurazione

Per annullare una misurazione senza dover cancellare tutte le misurazioni:

1. Clicchi sull'icona undo


Annullare la misurazione è possibile solo prima di confermare la misurazione (cliccando su ✔).

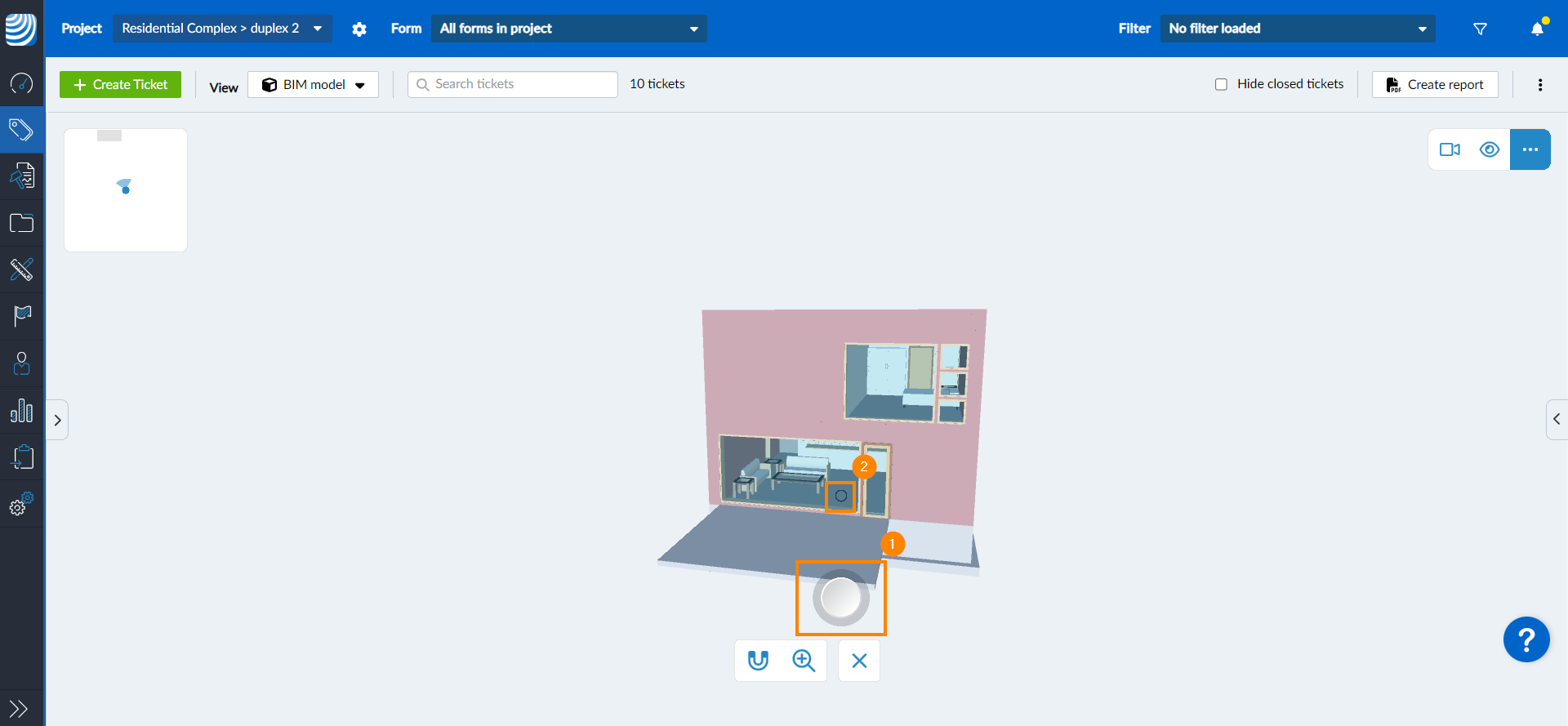

Utilizzi i magneti

L'opzione magneti semplifica la misurazione, consentendo allo strumento di misurazione di agganciarsi agli angoli e ai punti medi degli elementi. Per utilizzare i magneti:

1. Continui mentre è a misurare una determinata area

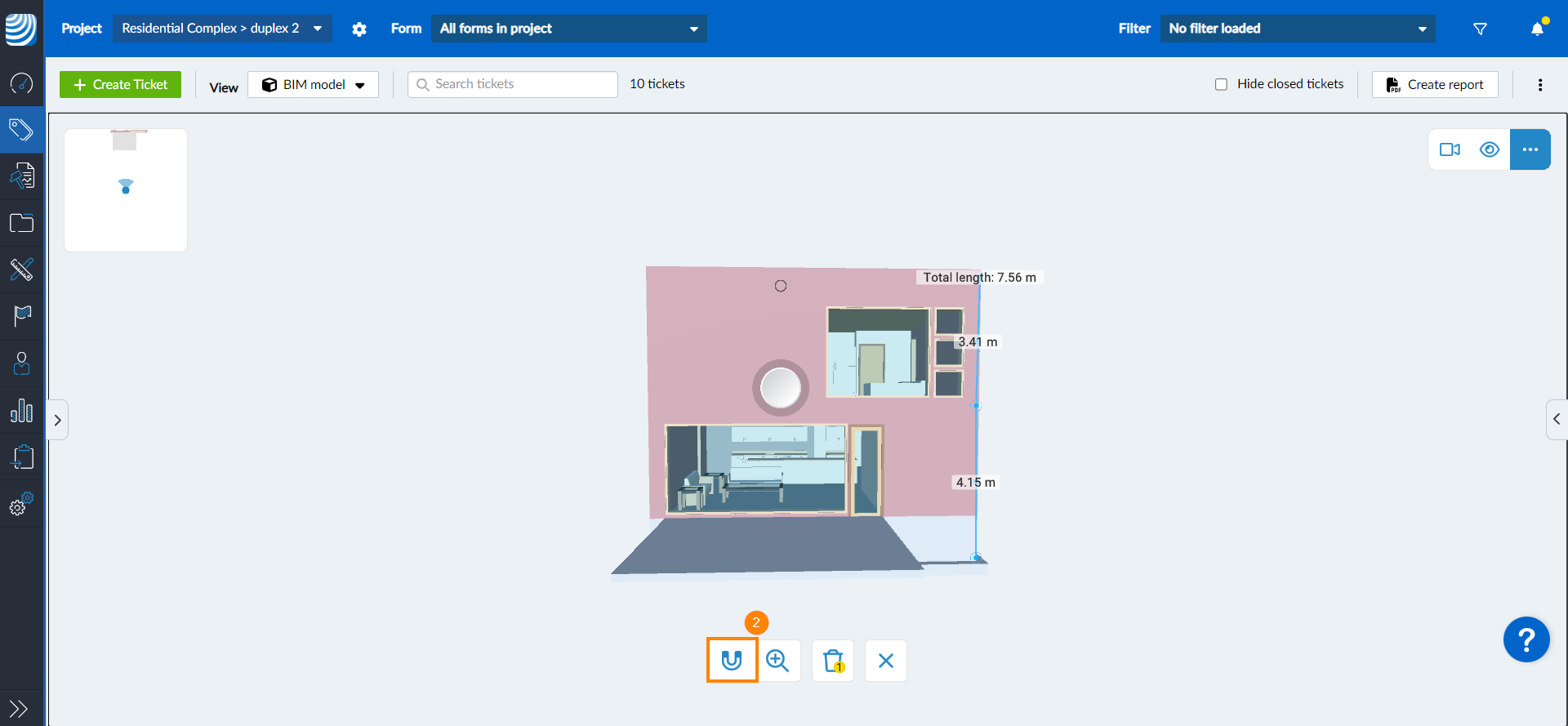

2. Clicchi sull'icona magnet

3. Posizioni la testa di misurazione sul punto di partenza del bordo che desidera misurare

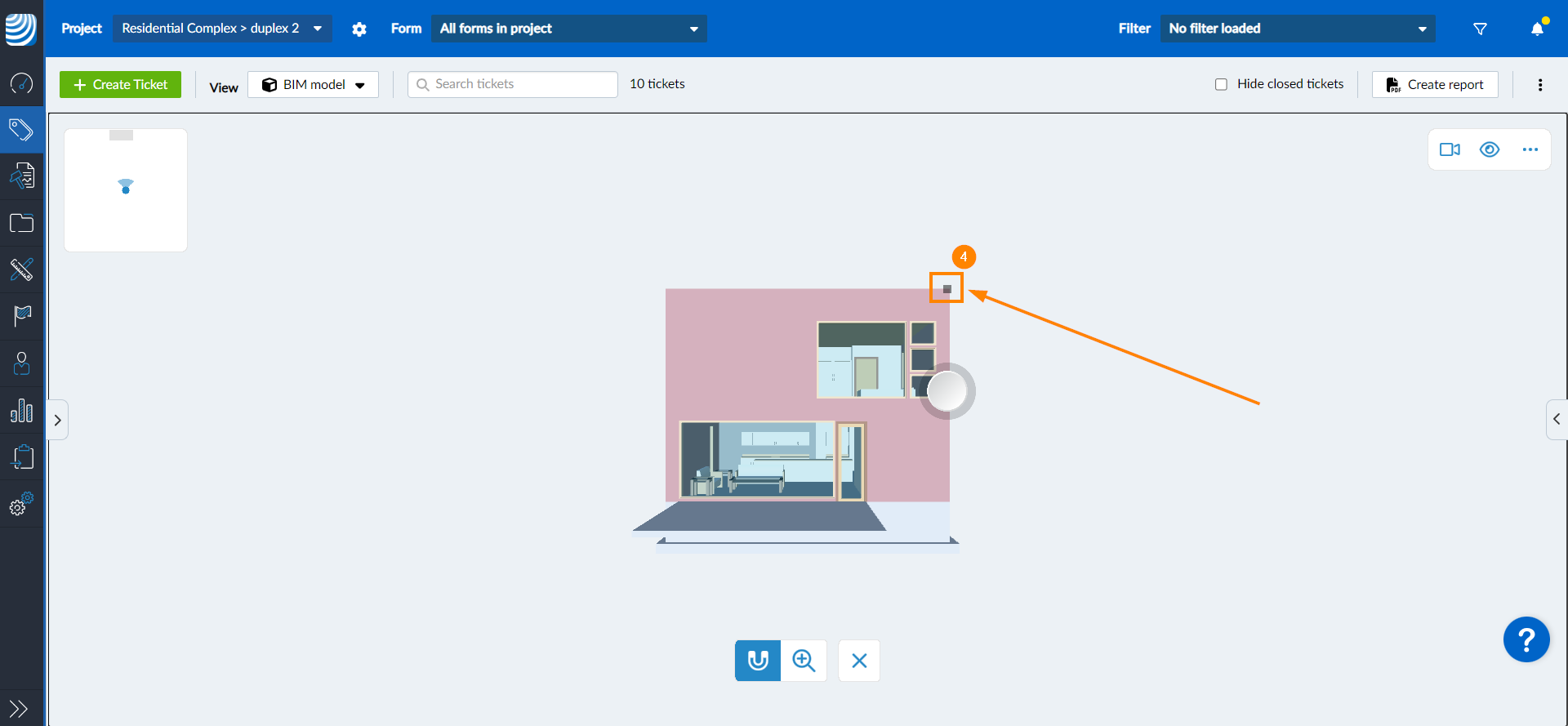

4. Una volta rilevato un angolo, la testa di misurazione sarà di forma quadrata

5. Clicchi sulla maniglia dello strumento di misurazione e la trascini per spostare la testa di misurazione dal punto di partenza a un altro punto

6. Una volta raggiunto un angolo o un punto intermedio, la testa di misurazione vi aderirà fino a quando non si sposterà.

Utilizzare la lente d'ingrandimento

L'opzione di ingrandimento ingrandisce l'area intorno alla testa di misurazione, permettendole di posizionare la linea di misurazione esattamente dove serve. Per attivare la lente d'ingrandimento:

1. Continui mentre è a misurare una determinata area
2. Clicchi sull'icona della lente d'ingrandimento

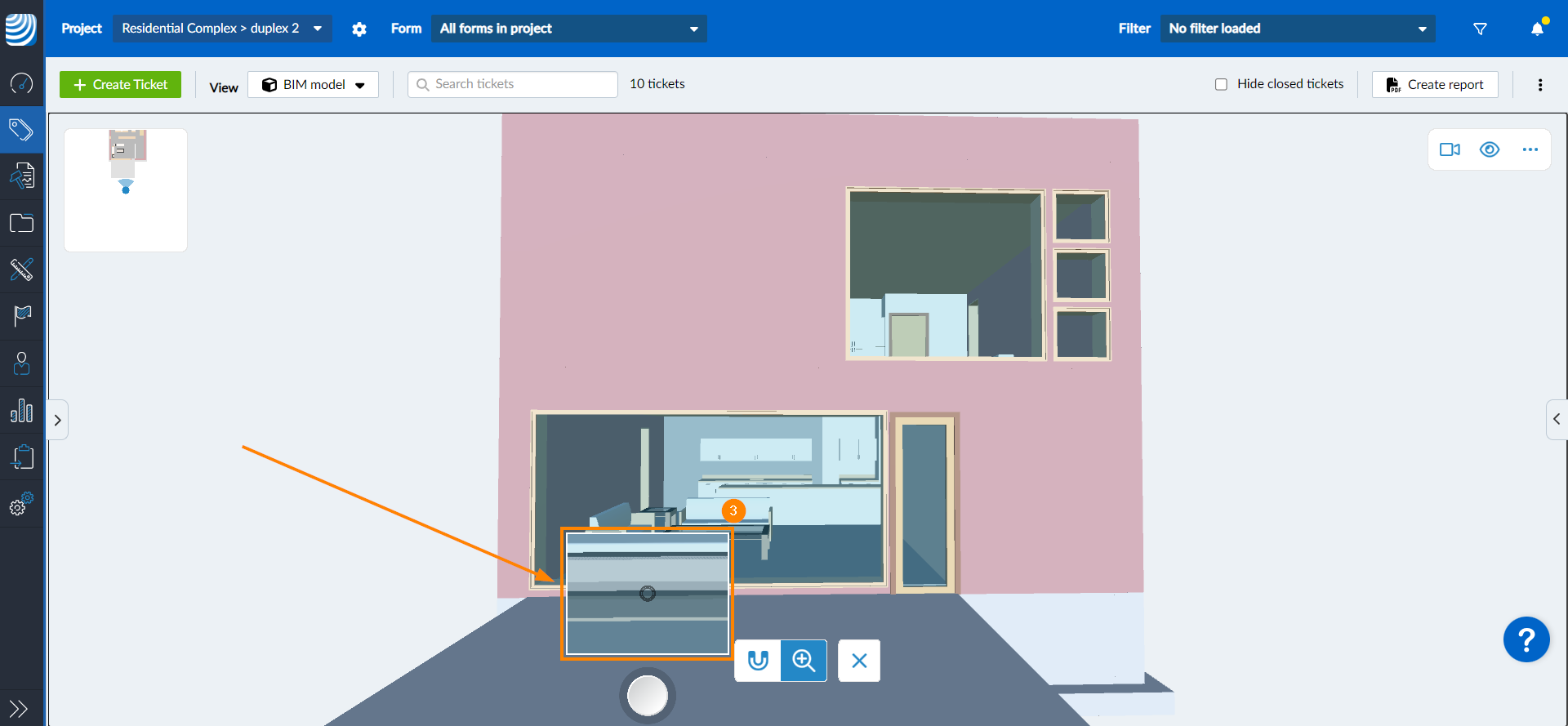

3. L'area intorno alla testa di misurazione verrà visualizzata in una vista ingrandita


Misure chiare

Per cancellare tutte le misurazioni:

1. Clicchi sull'icona eliminare (indica quante misurazioni esistono che verranno cancellate)


Può cancellare le misurazioni solo quando lo strumento di misura è aperto.
