Biglietti Vista BIM – PlanRadar HelpCenter

Panoramica

Utilizzi la vista BIM biglietti per vedere dove si trovano i biglietti nel modello BIM.

Vedere anche BIM Viewer e Ticket.

Come accedere alla Vista BIM

Webapp
Mobile

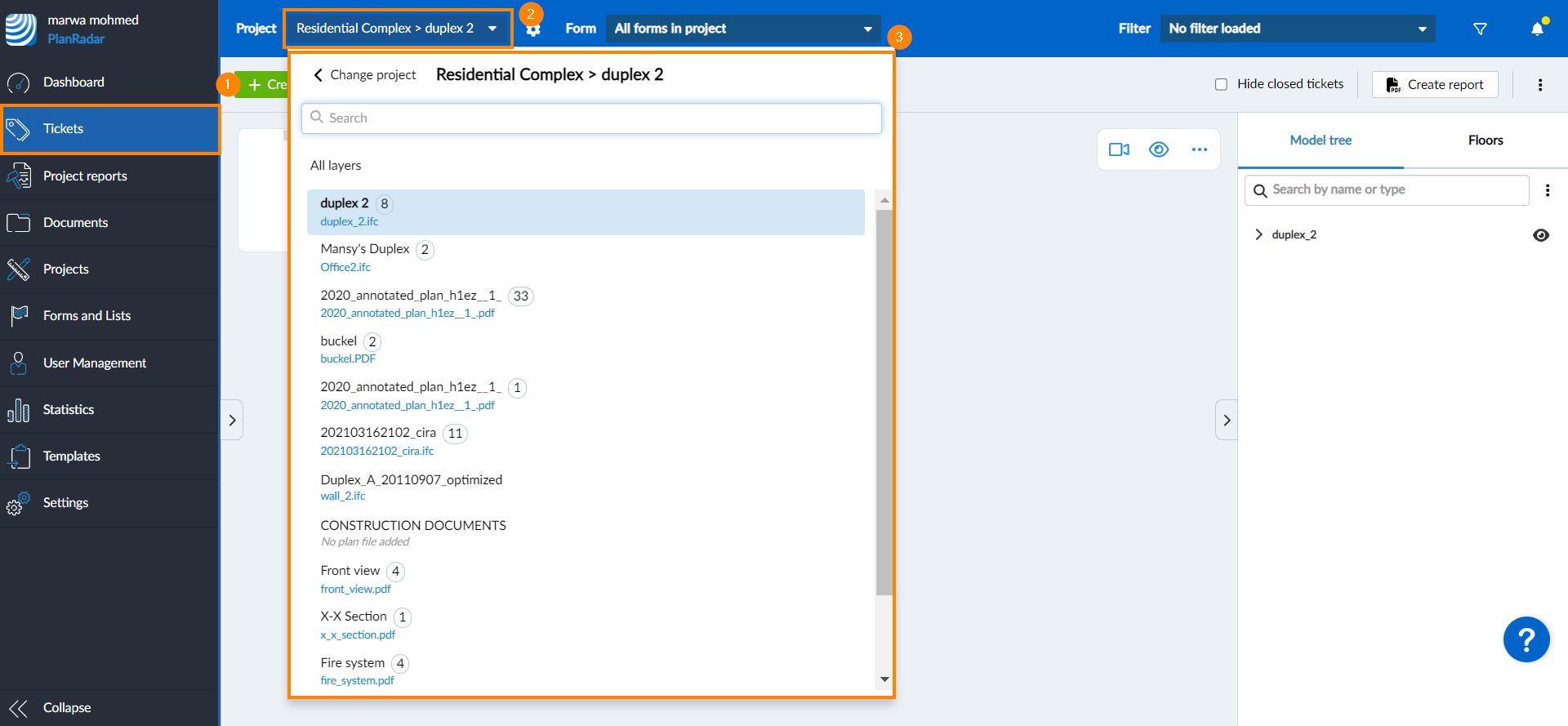

Clicchi su Biglietti
Apra il menu a tendina del progetto
Seleziona il progetto e il livello

La vista BIM non è disponibile quando è selezionato Tutti i livelli.

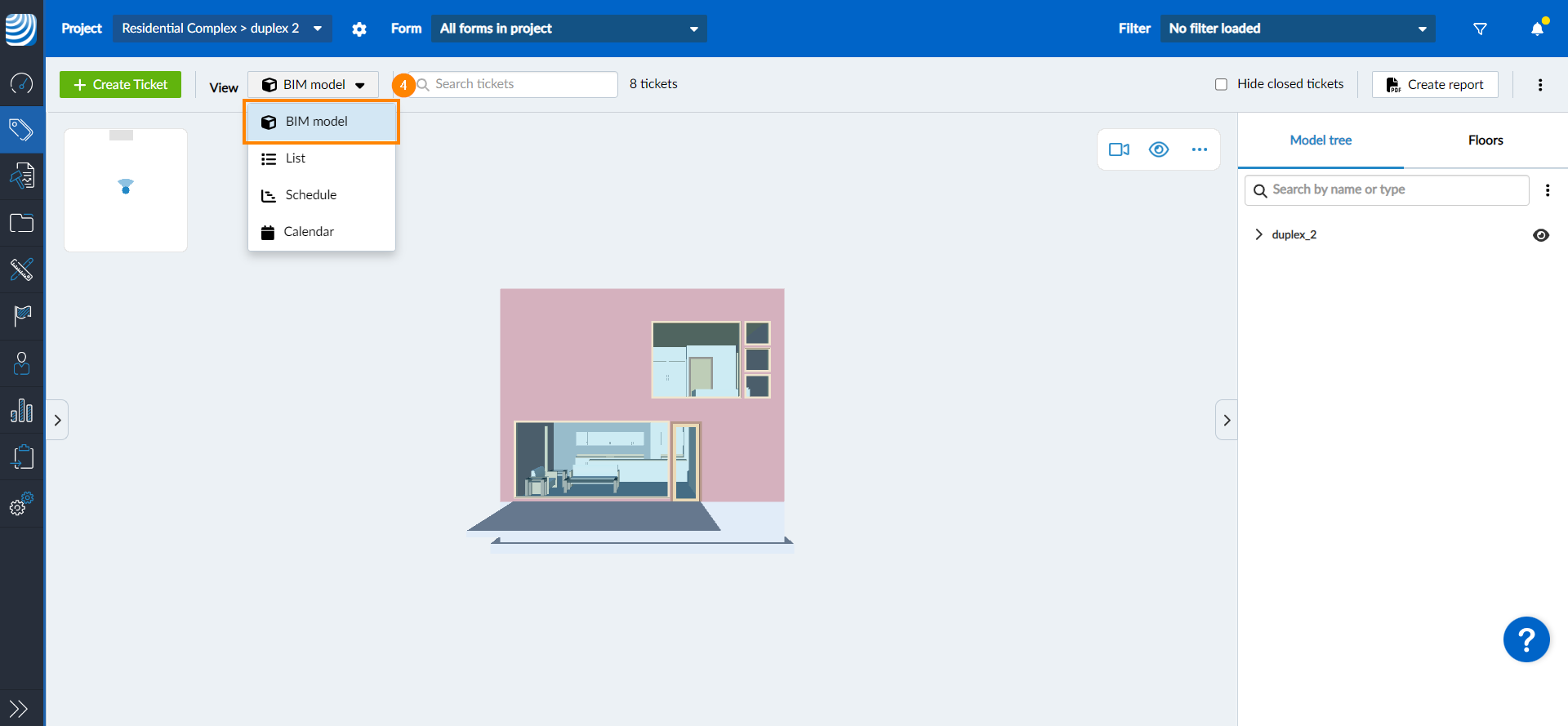

Clicchi su Modello BIM nel menu a discesa Visualizza

Mostra/Nascondi l'elenco dei biglietti

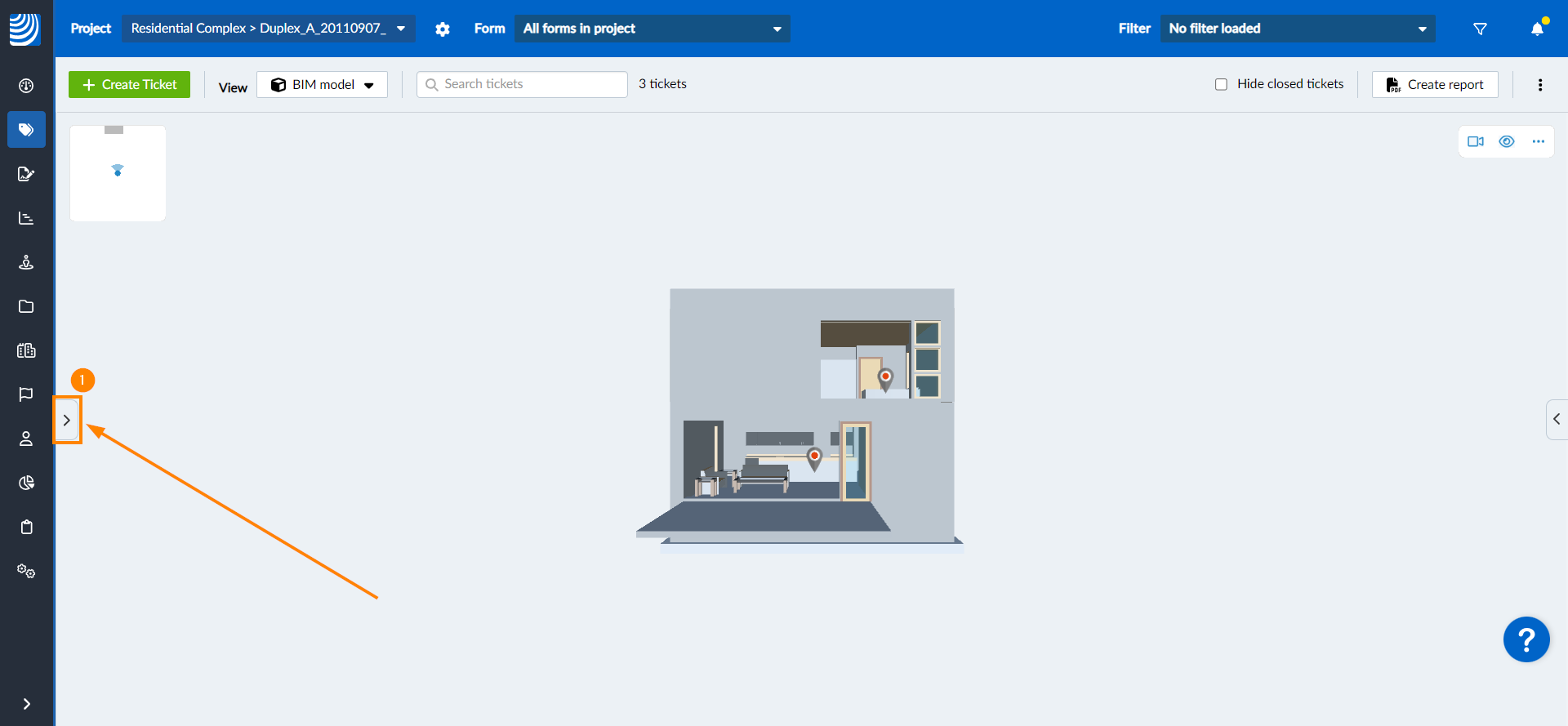

L'elenco dei biglietti è nascosto per impostazione predefinita. Per mostrare l'elenco dei biglietti:

Clicchi sulla freccia laterale

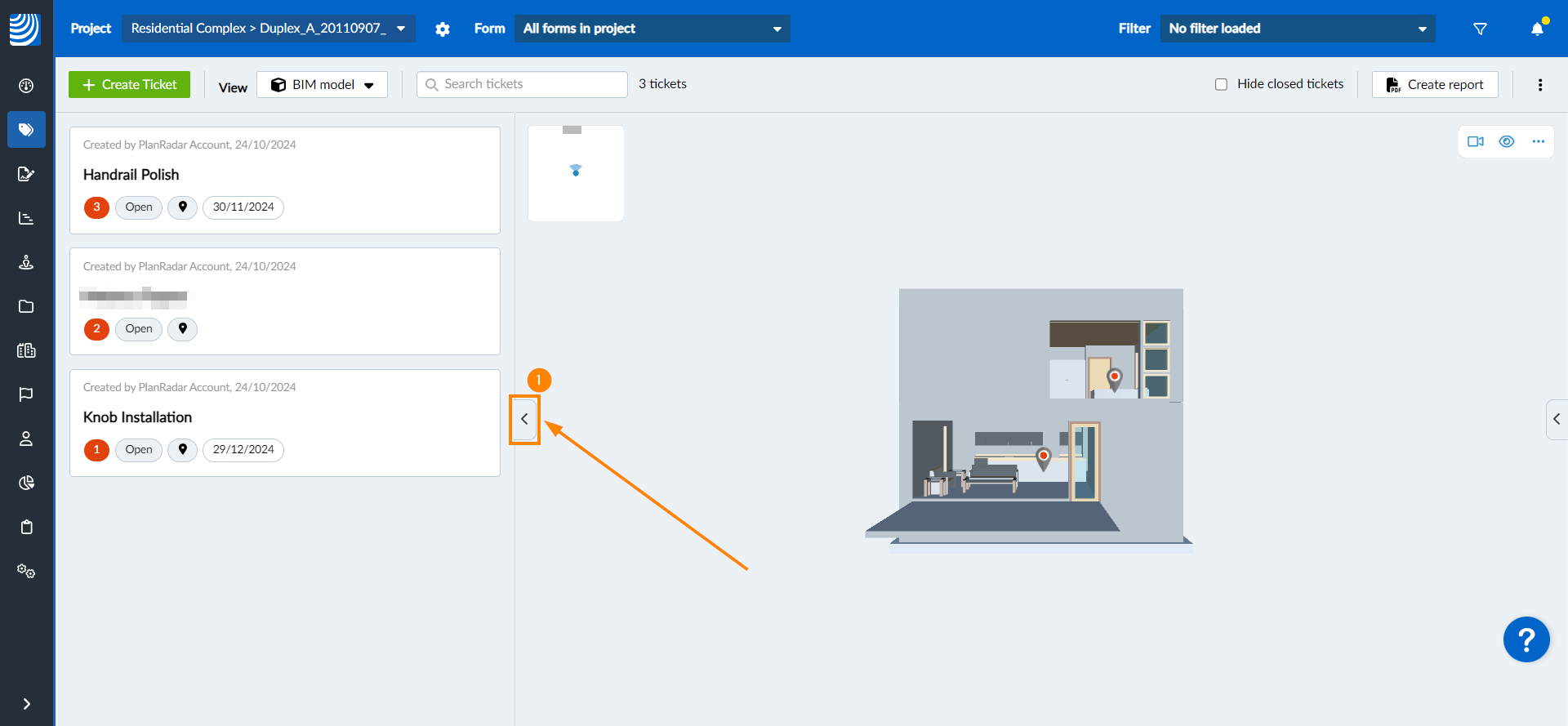

Per nascondere l'elenco dei biglietti:

Clicchi sulla freccia laterale

Tocca Ticket nel menu principale

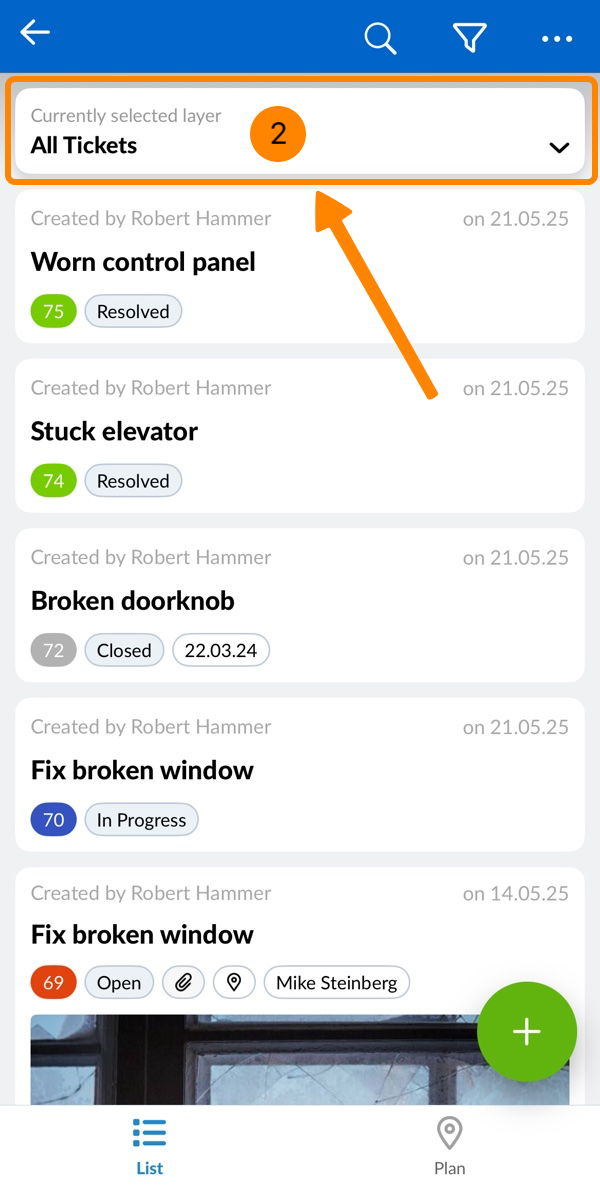

Apra il selettore di livelli

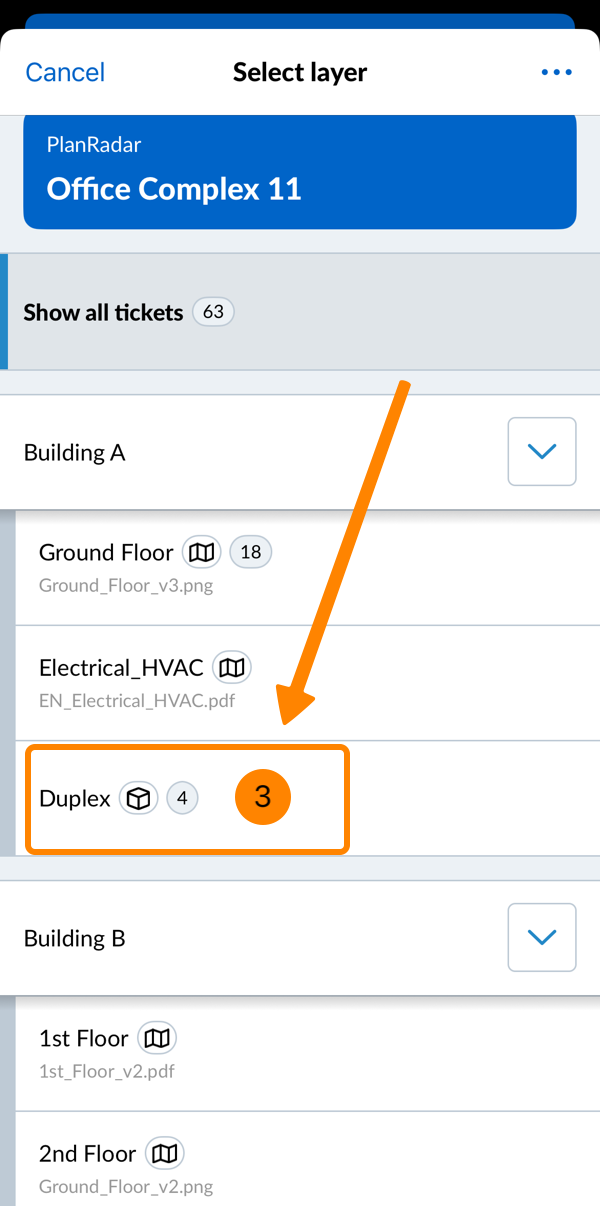

Tocca un livello con un modello BIM (contrassegnato dall'icona di un cubo)

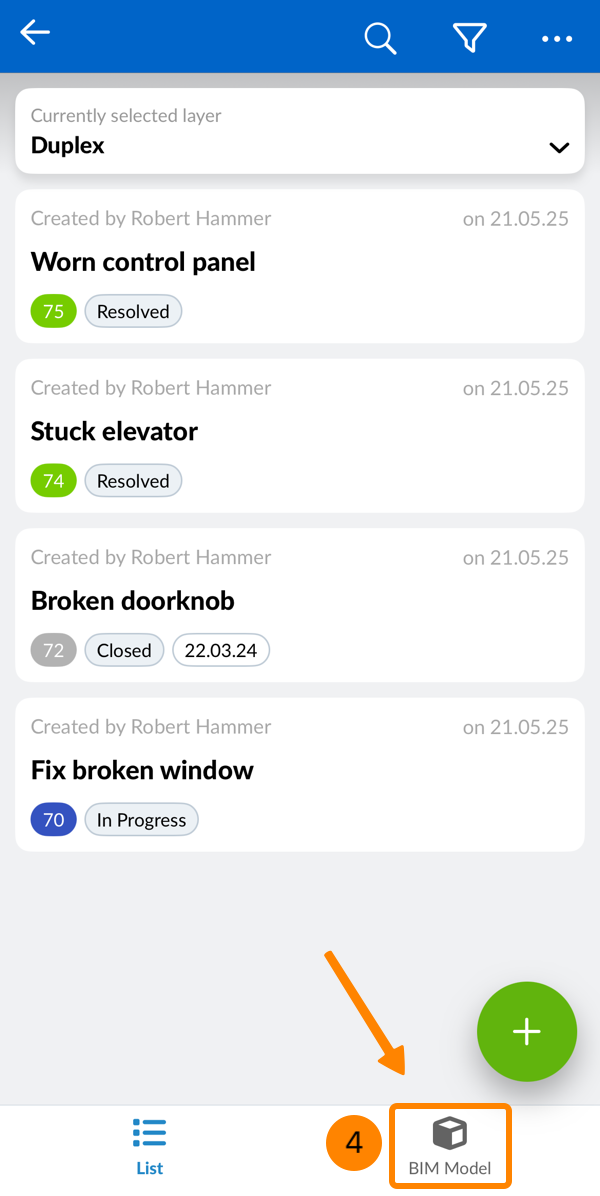

Tocca Modello BIM

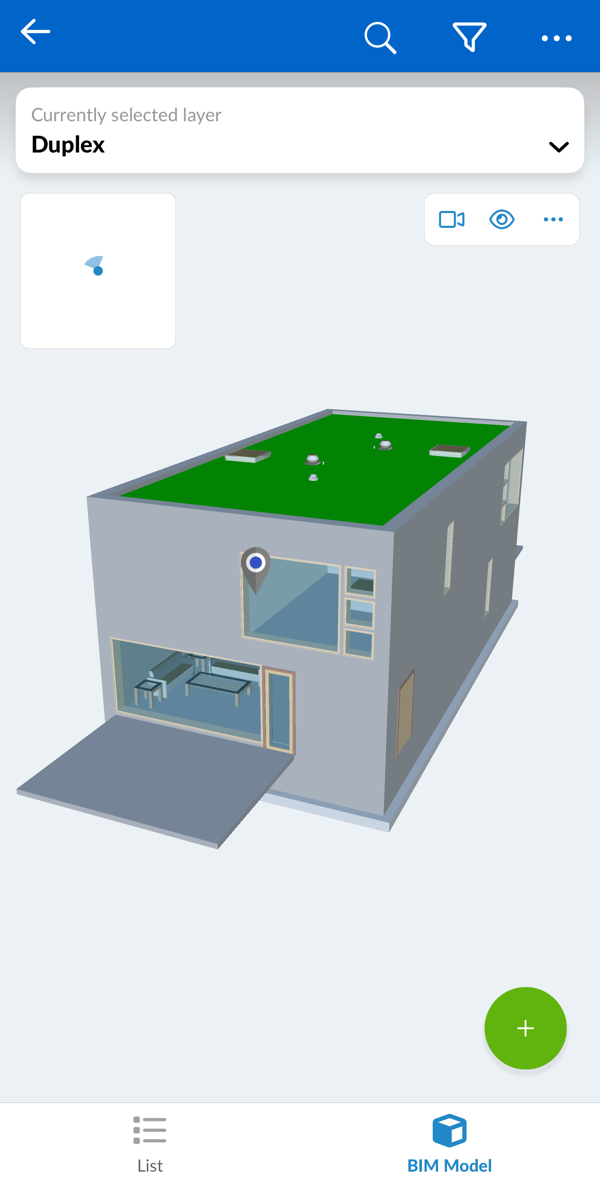

Lei vede il modello BIM

Visualizza un biglietto

Apra un biglietto per visualizzarne i dettagli o modificarlo:

Webapp
Mobile

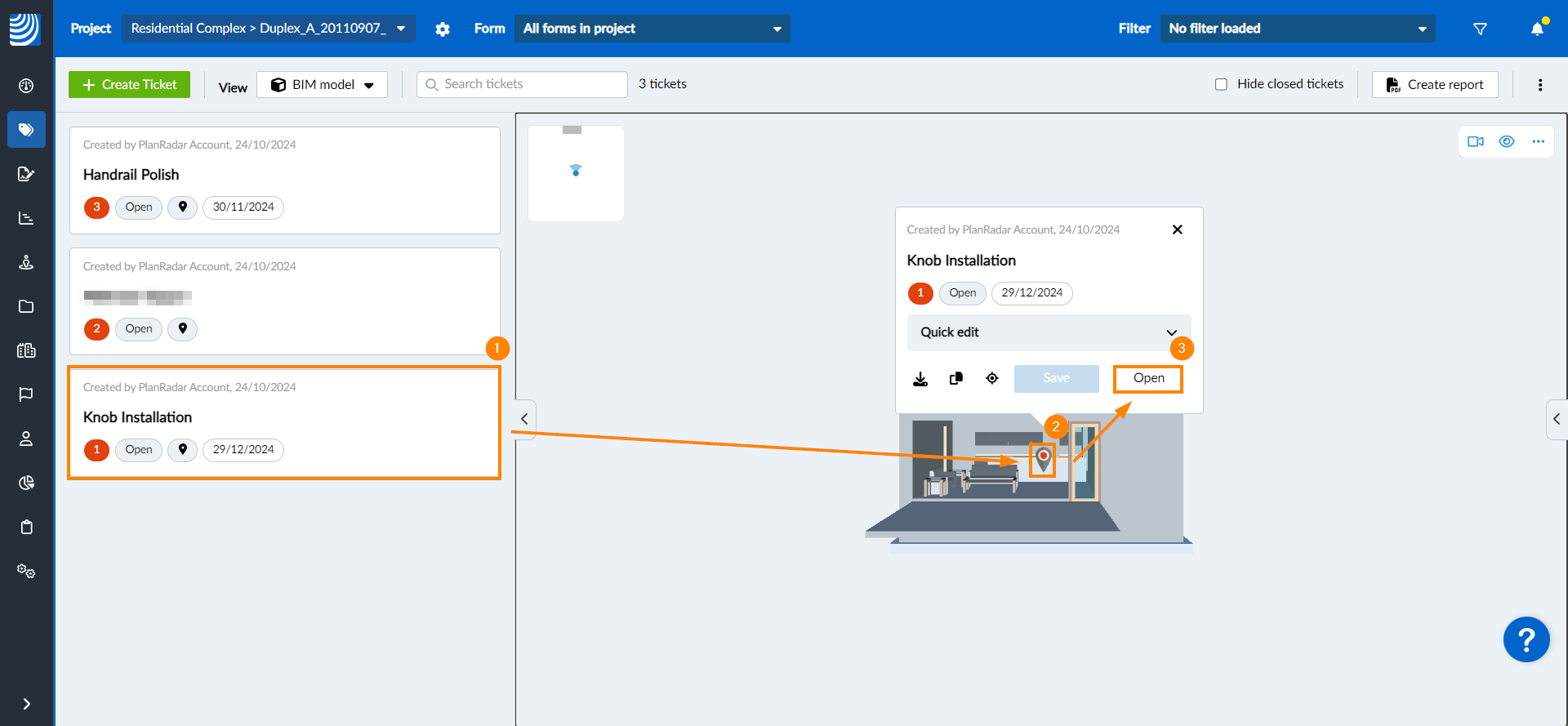

Clicchi su un ticket nell'elenco dei ticket per ingrandire il pin nel modello BIM e aprire l'anteprima del ticket
OPPURE cliccare sul pin del biglietto sul modello BIM per aprire l'anteprima del biglietto
Clicchi su Aprire per visualizzare tutti i dettagli del biglietto

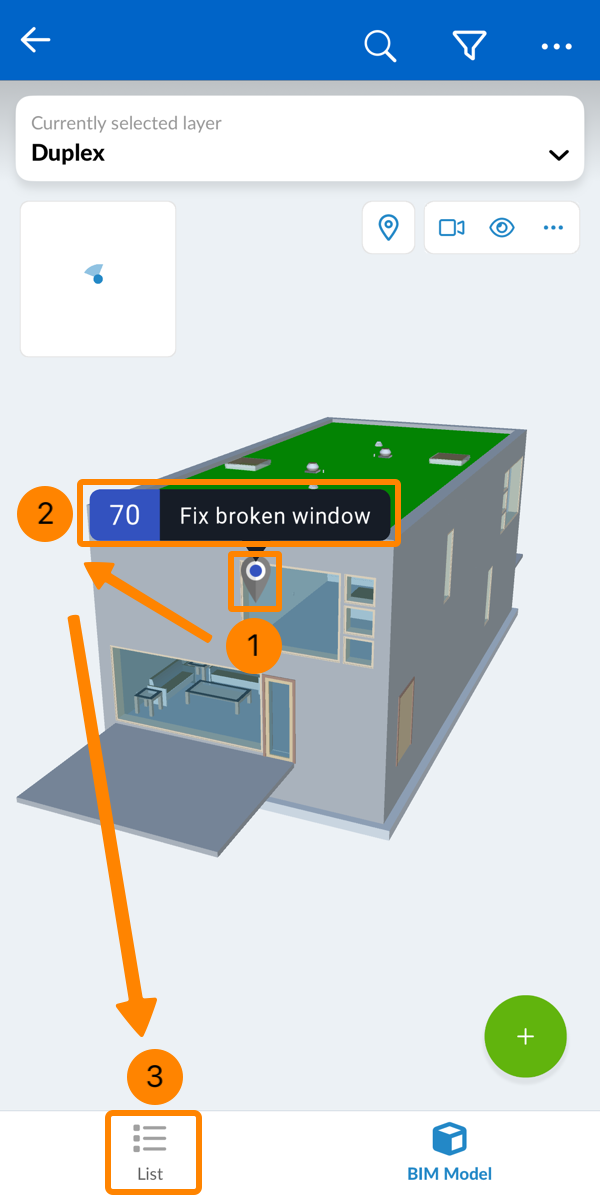

Tocca il pin Ticket
Toccare il titolo o l'ID di Ticket
OPPURE Toccare Elenco per visualizzare l'elenco di Ticket

Mostra/Nascondi i perni occlusi

I ticket pin sono posizionati su elementi del modello e possono essere nascosti da pareti, ecc. Può mostrare anche tutti i ticket pin occlusi nel suo modello. Per farlo:

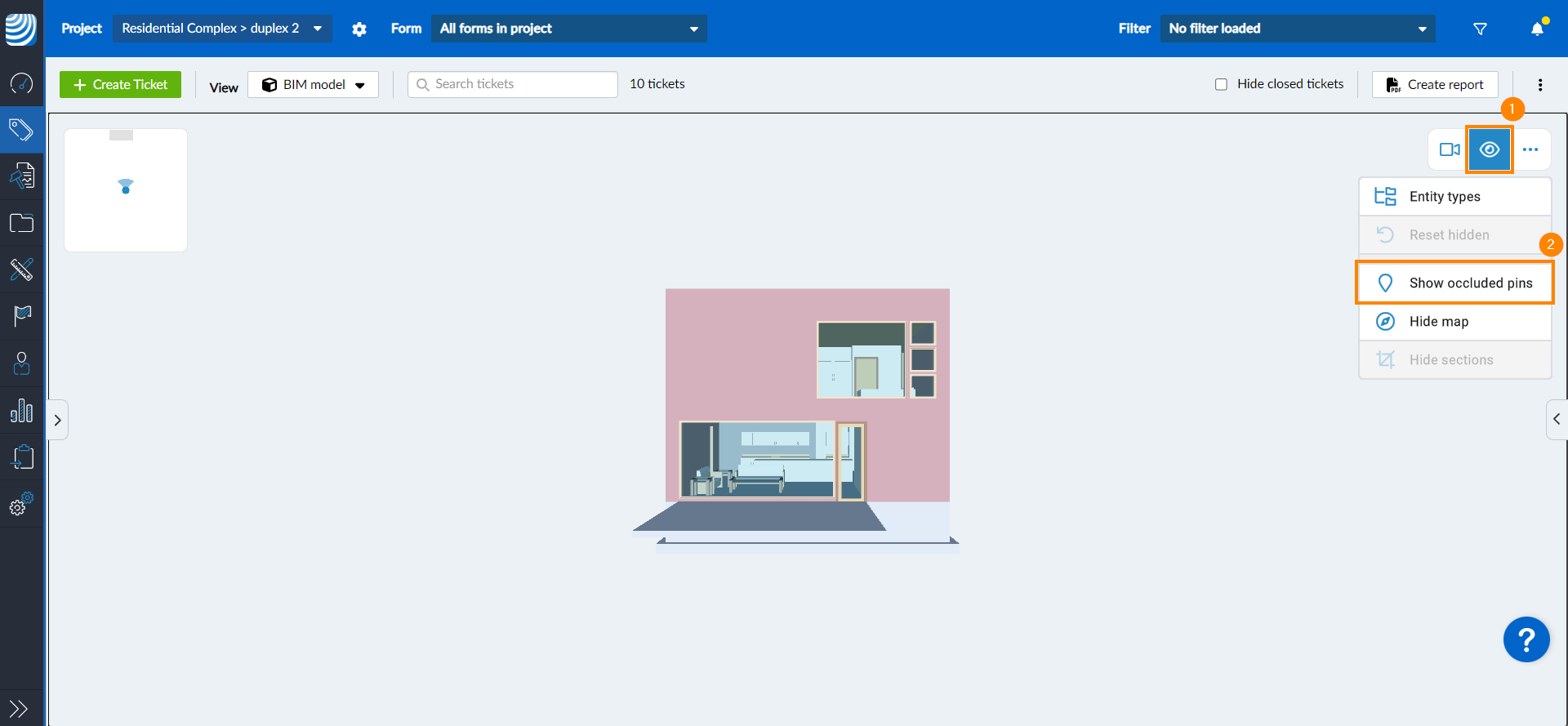

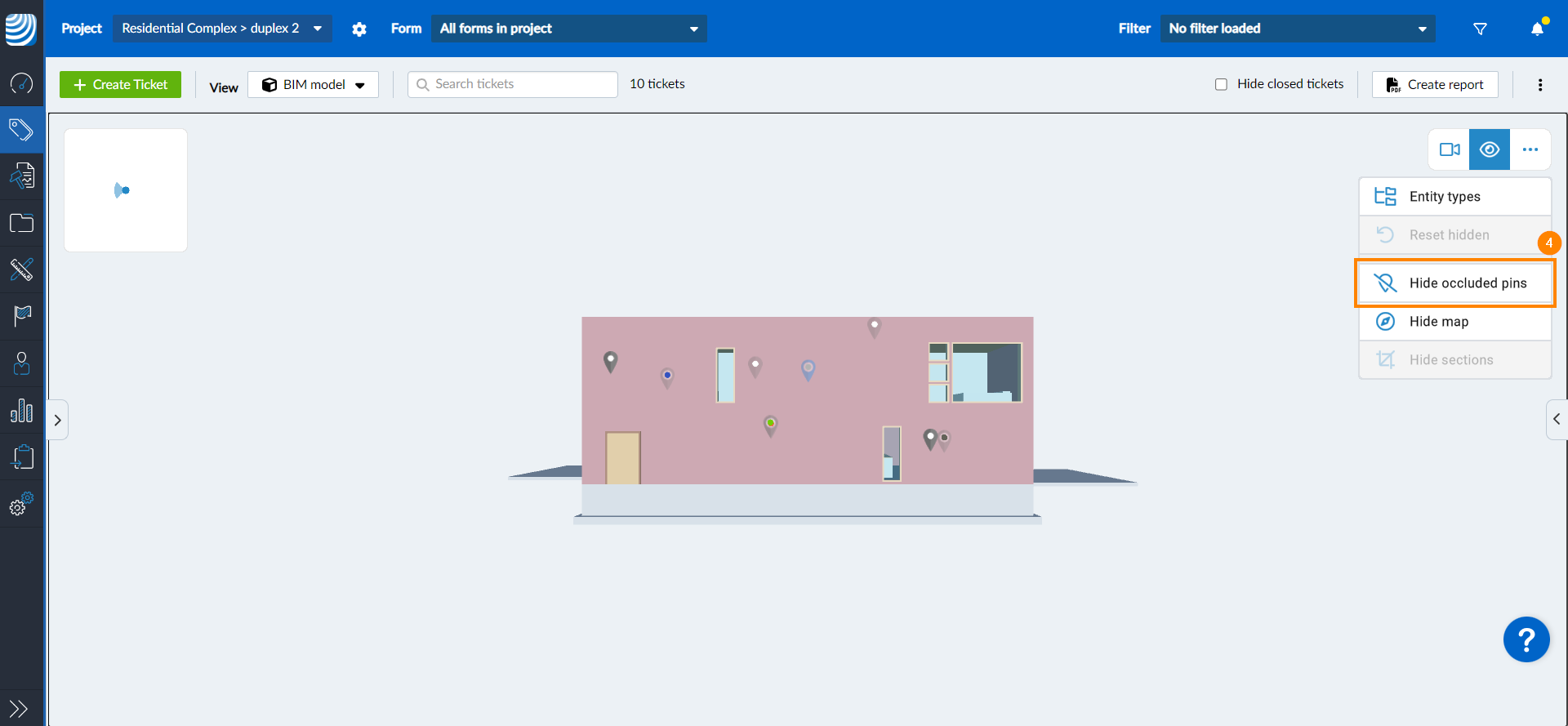

Clicchi/tocchi l'icona eye
Clicchi/tocchi Mostra i perni occlusi

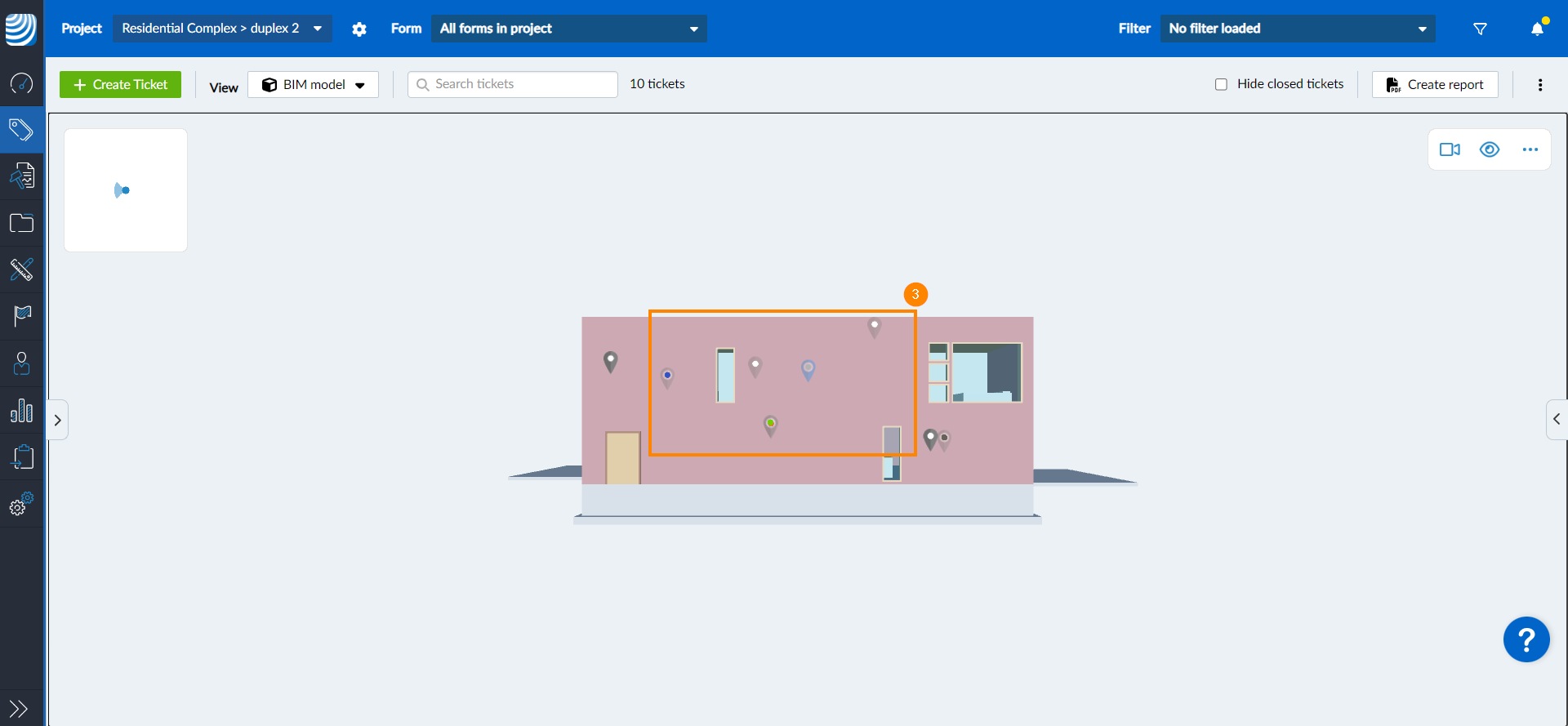

Tutti i pin dei biglietti saranno visibili, mentre quelli occlusi da pareti, ecc. appariranno leggermente opachi per indicare che sono posizionati su elementi non visibili
Per nascondere nuovamente questi pin, clicchi/tocchi su Nascondi i pin occlusi

Creare un biglietto

Per creare un Ticket nella Vista BIM:

Webapp
Mobile

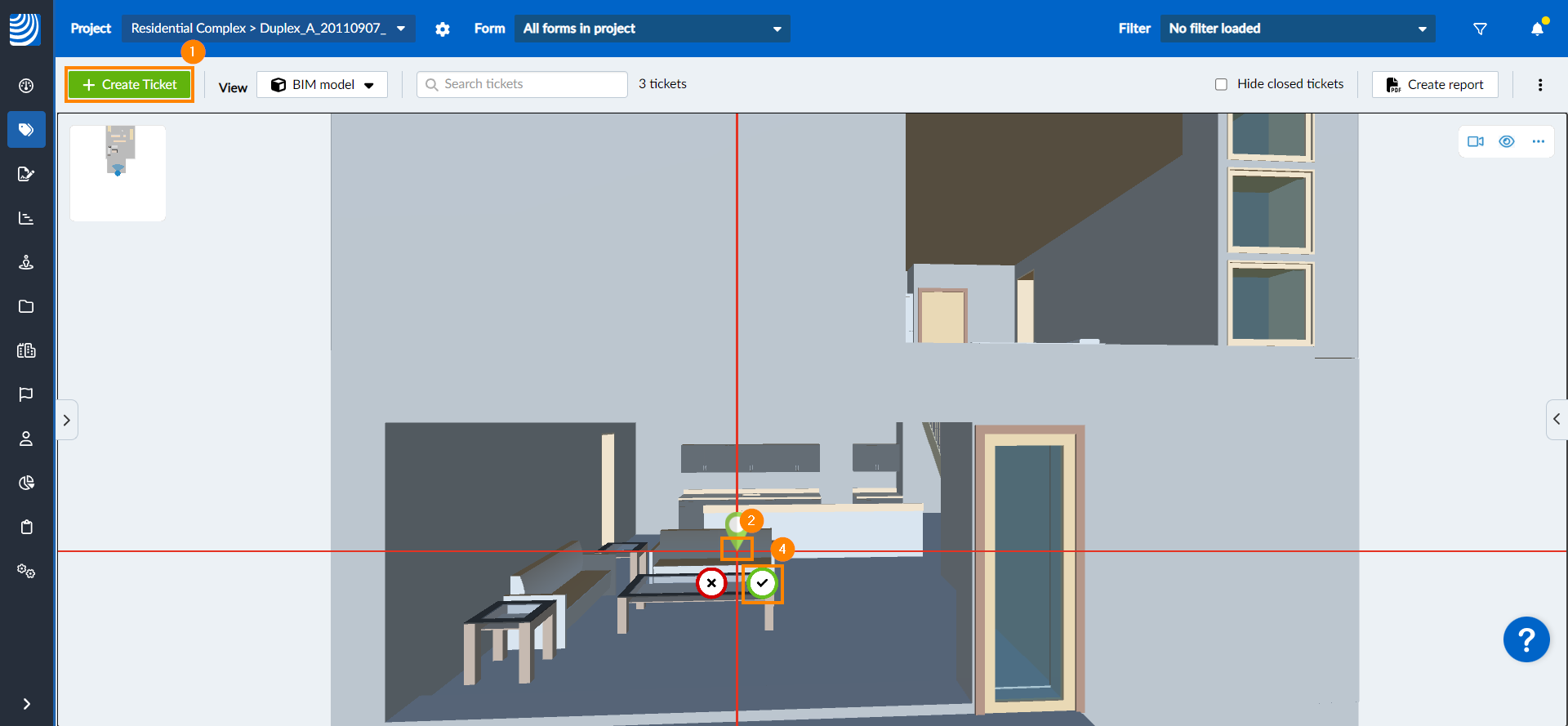

Clicchi su Crea biglietto
Trascini il pin del biglietto sull'elemento per il quale desidera creare un biglietto
OPPURE utilizzi il tasto destro del mouse per cliccare sull'elemento per il quale desidera creare un biglietto
Clicchi sul sito verde ✔
Prosegua nel modulo di creazione Ticket come spiegato in Creare un Ticket > Selezionare un modulo.

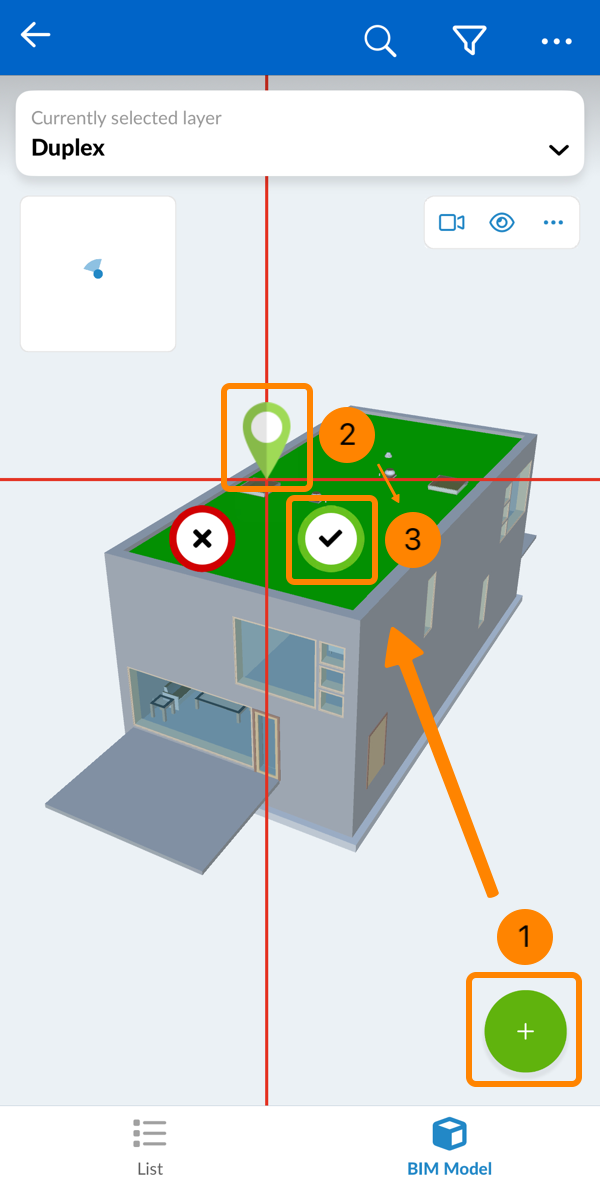

Tocca il pulsante +
Trascini e rilasci il perno nella posizione giusta
Toccare il ✔ verde per confermare la posizione
Prosegua nel modulo di creazione Ticket come spiegato in Creare un Ticket > Selezionare un modulo.
