Panoramica

I markup dei piani le consentono di evidenziare, annotare e comunicare visivamente le informazioni direttamente sui suoi piani di progetto, sia per la collaborazione che per la consultazione personale.

I markup pubblici sono visibili a tutti gli utenti con accesso al piano.
I markup privati sono visibili solo al creatore.
Le misure (Distanza, Percorso e Area) funzionano come i markup e calcolano la distanza o l'area.

Accesso e permessi

Tutti gli utenti interni possono creare e gestire i propri markup privati.
Per creare o gestire markup pubblici - compresi quelli creati da altri utenti - è necessario il permesso di ruolo "Gestisci markup pubblici".
Chiunque abbia accesso a un piano, compresi i subappaltatori e gli osservatori, può visualizzare i suoi markup pubblici.

Per saperne di più, consulti Autorizzazioni e Tipi di utenti.

Come accedere

Può accedere, creare e gestire i markup dei piani in due posizioni:

Ticket Vista della pianta - disponibile sia nella Webapp che nell'applicazione mobile
Progetti > Piani e livelli - disponibile solo nella Webapp

I markup creati in una vista sono automaticamente visibili nell'altra.

Poiché il processo è lo stesso in entrambe le viste, questo articolo utilizza la vista del piano Ticket come esempio.

Per accedere alla vista del piano di Ticket:

Webapp
Mobile

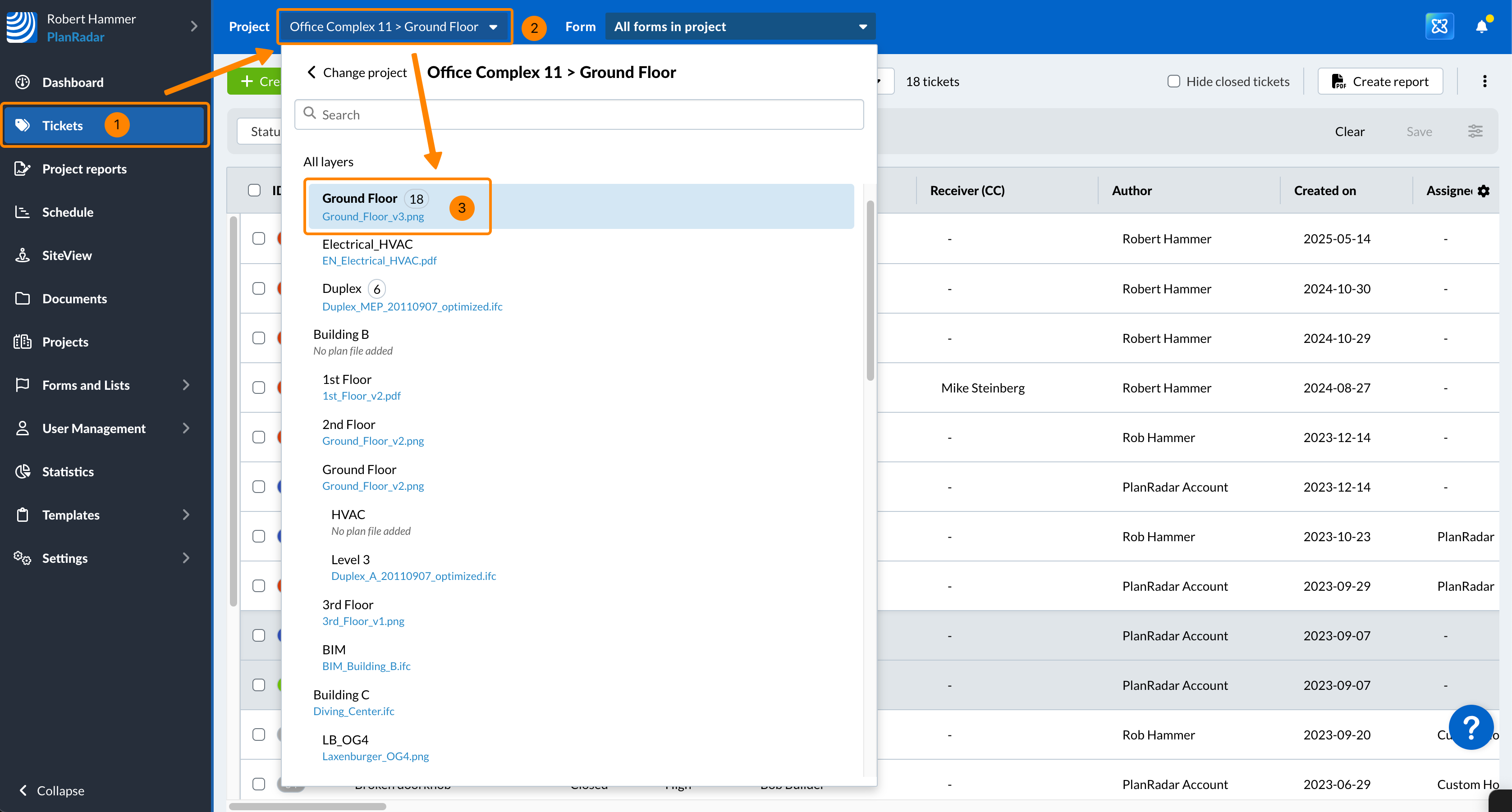

Clicchi Ticket
Apra il menu Project
Clicchi su un livello/piano, ad esempio Piano terra

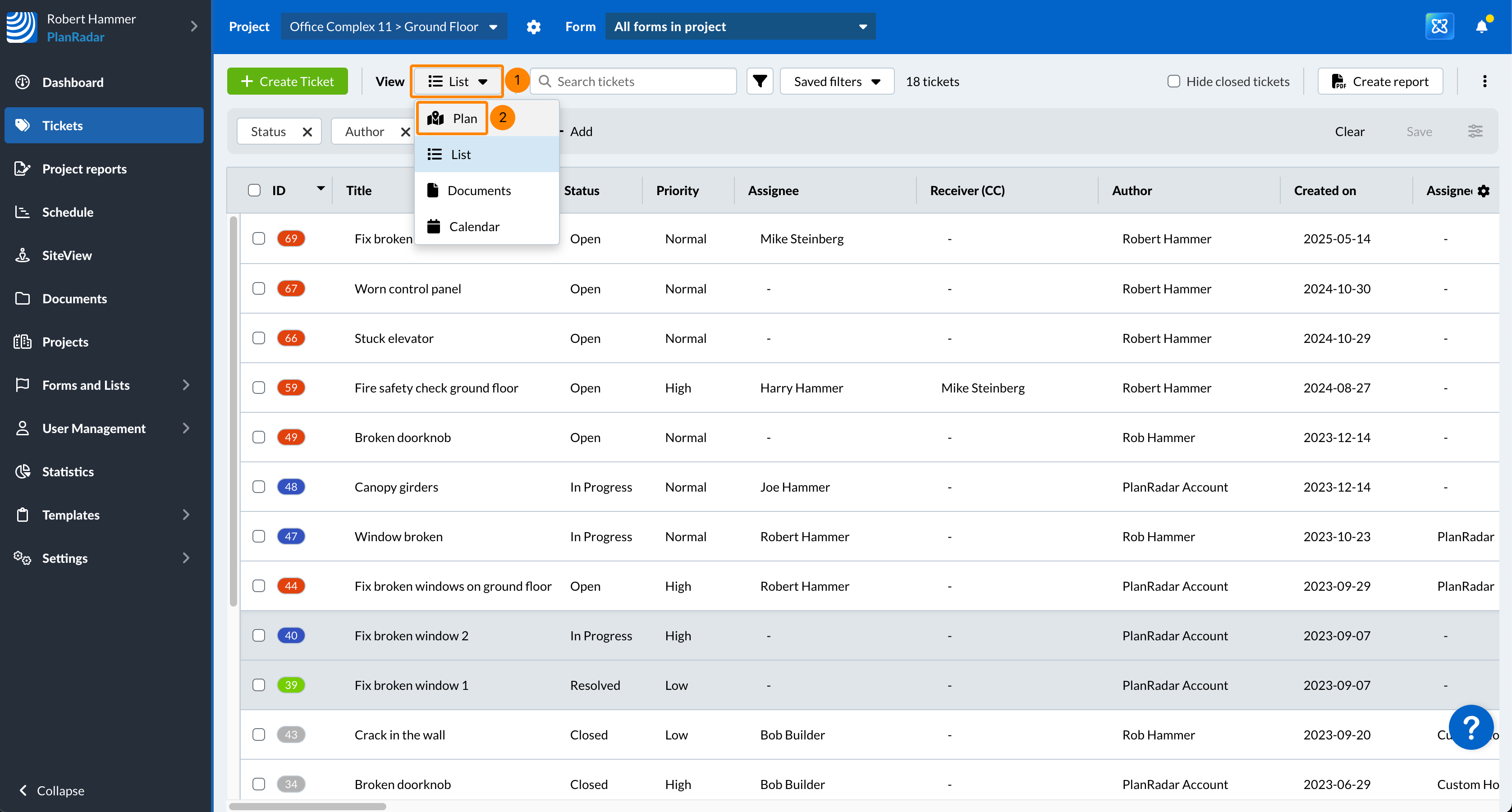

Nel menu a tendina View seleziona Plan
Viene visualizzata la vista del piano Ticket con la barra degli strumenti per le marcature del piano

Per avere più spazio per visualizzare il piano, può anche Mostrare/Nascondere l'elenco Ticket e Mostrare/Nascondere i titoli del menu principale.

Per accedere a un piano in 'Piani e livelli' di un progetto:

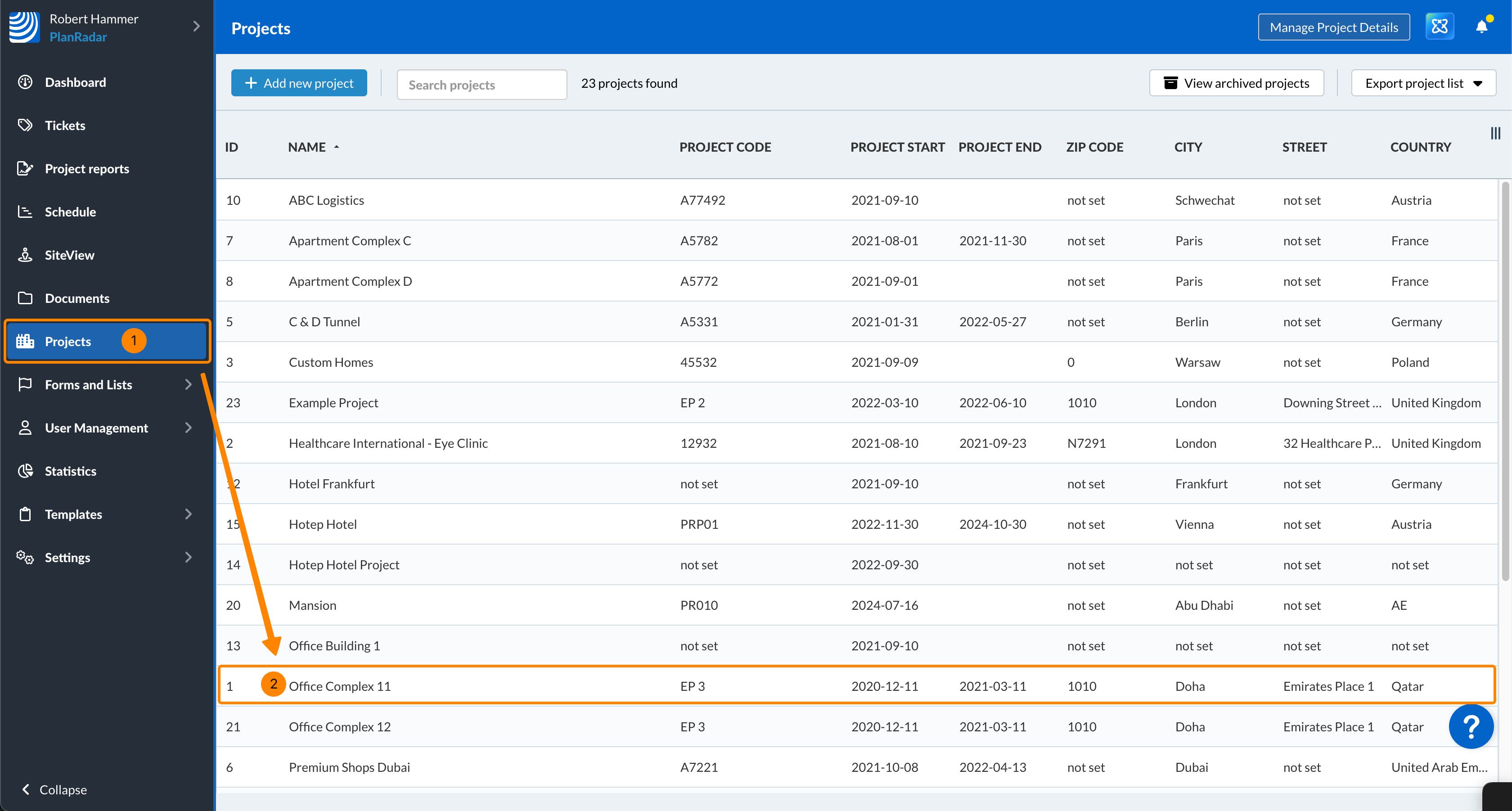

Clicchi su Progetti
Clicchi sul progetto per aprirlo

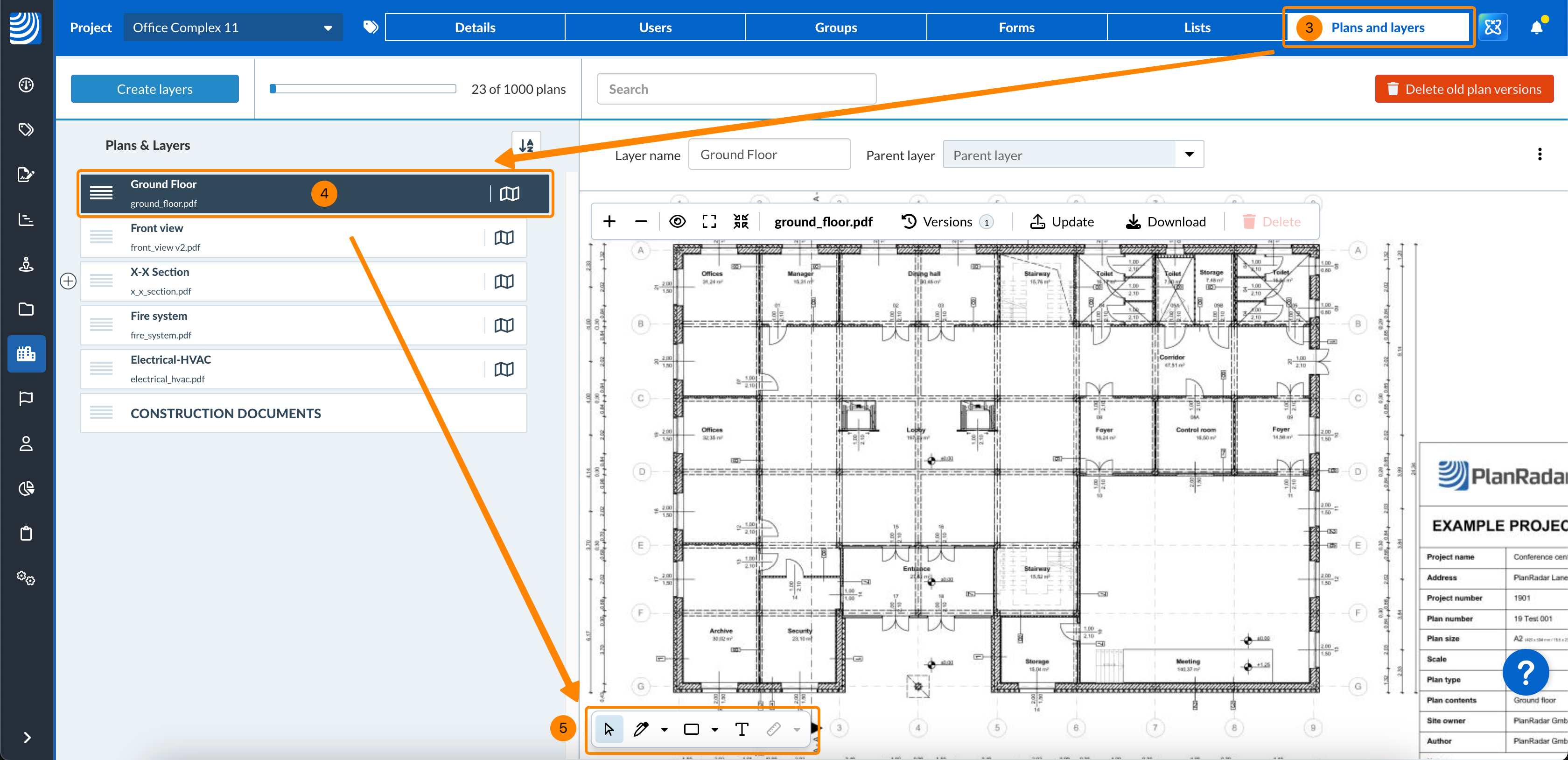

Clicchi su Piani e livelli
Clicchi sul livello/piano, ad esempio Piano terra

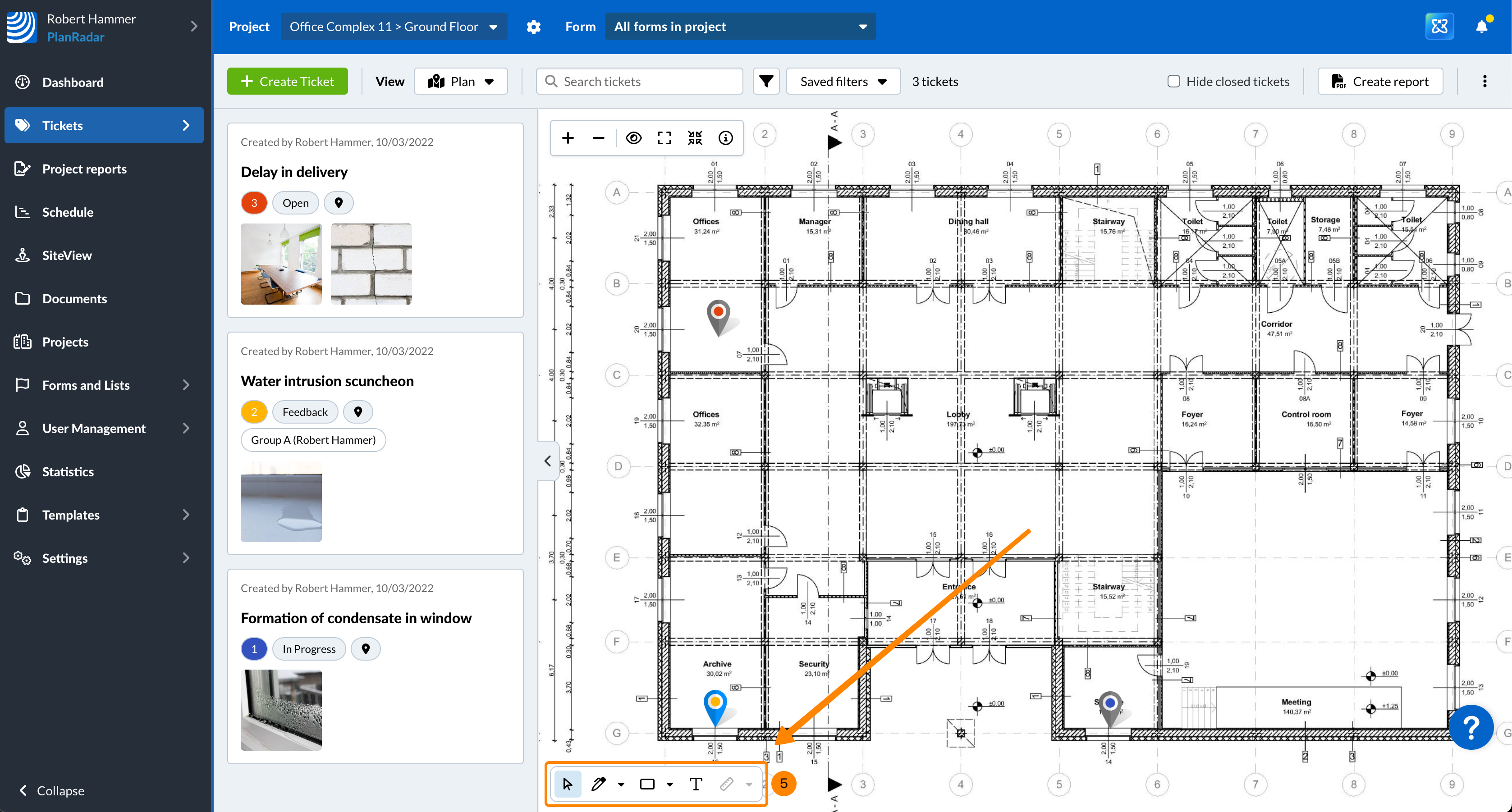

Si vede il piano con la barra degli strumenti di marcatura del piano

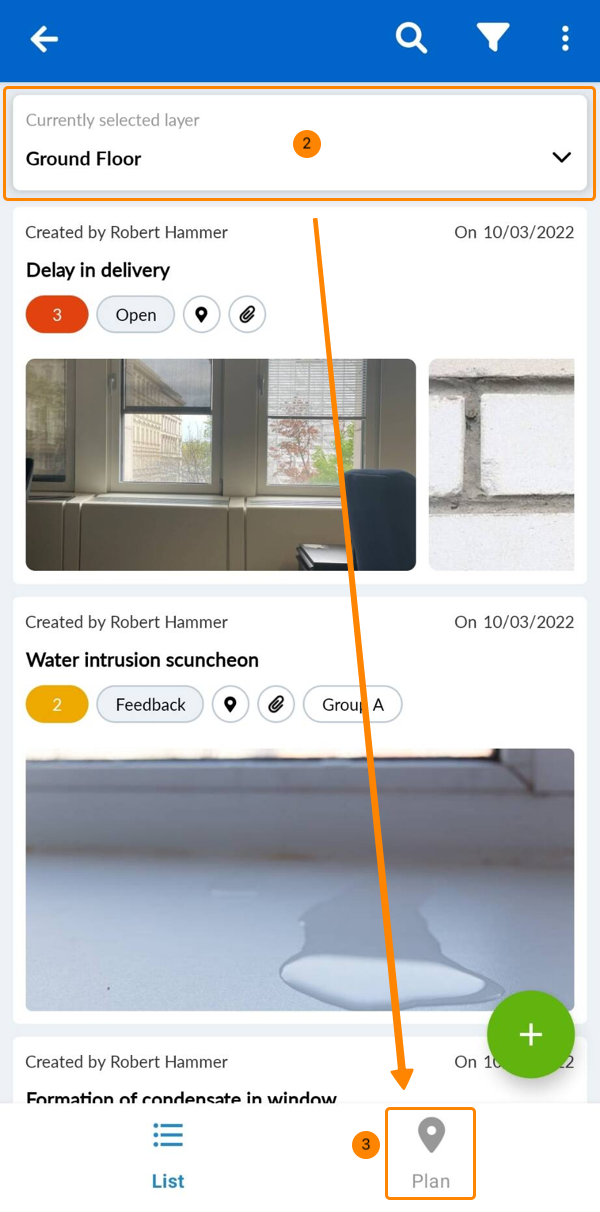

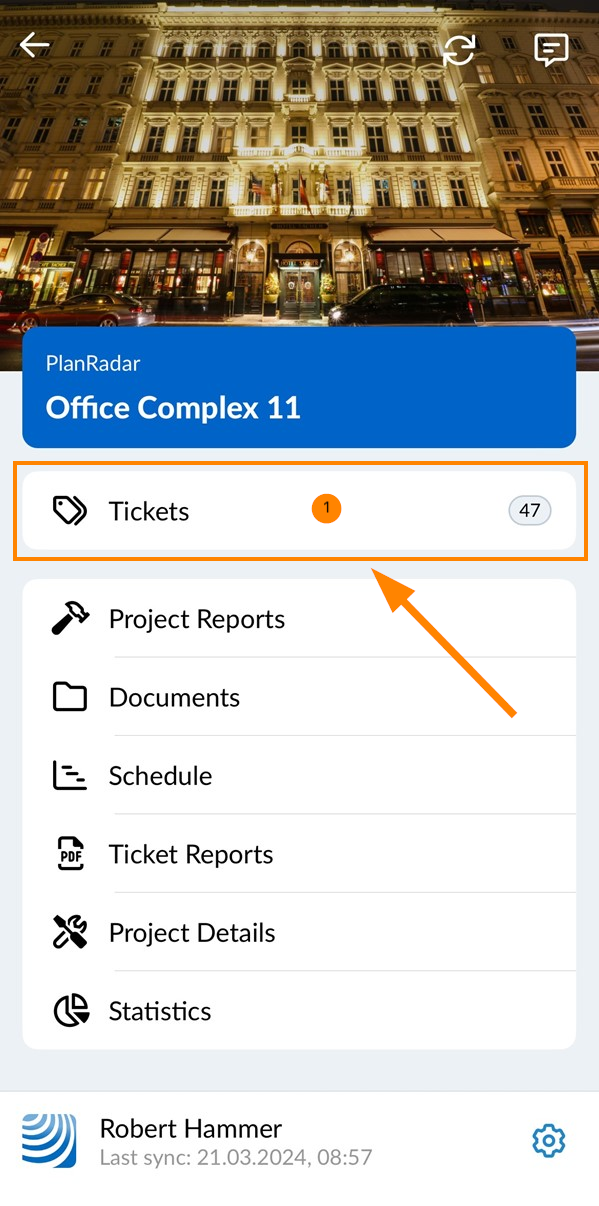

Tocca Ticket nel menu principale
Selezioni un livello, ad esempio Piano terra
La vista Piano non è disponibile mentre è selezionato Tutti i livelli.
Piano Tap

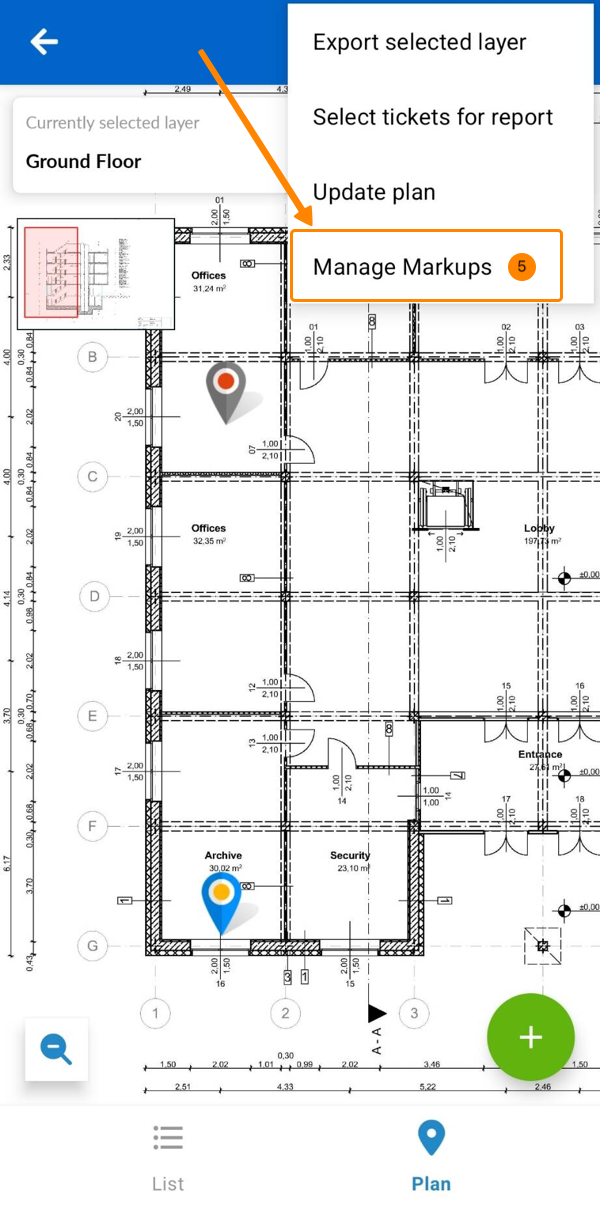

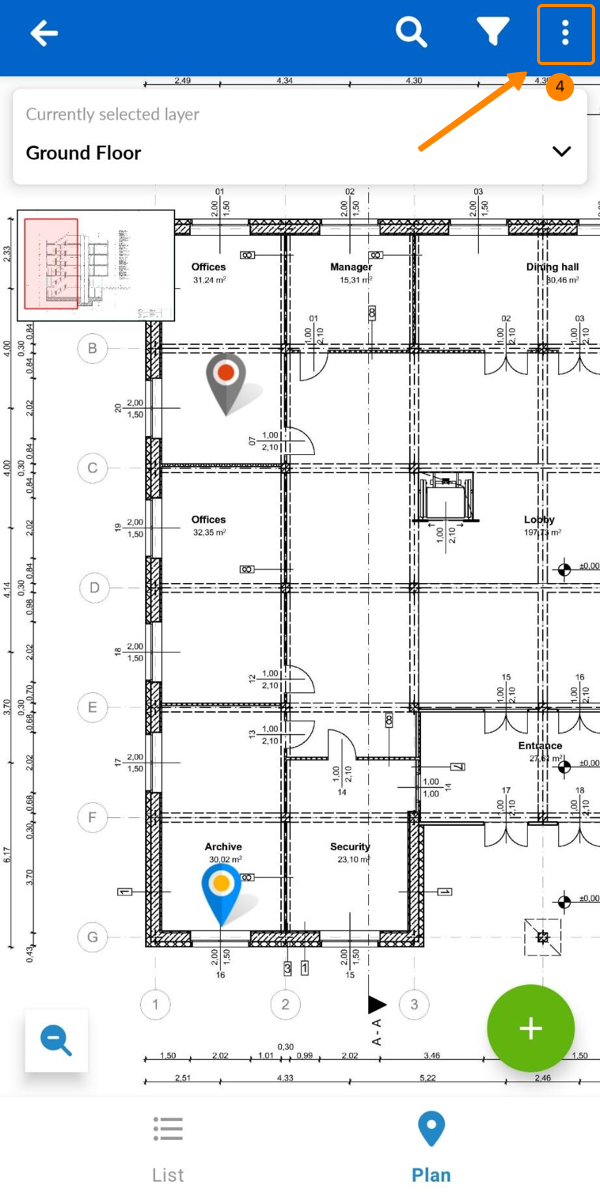

Apra il menu More
Toccare Gestire le marcature

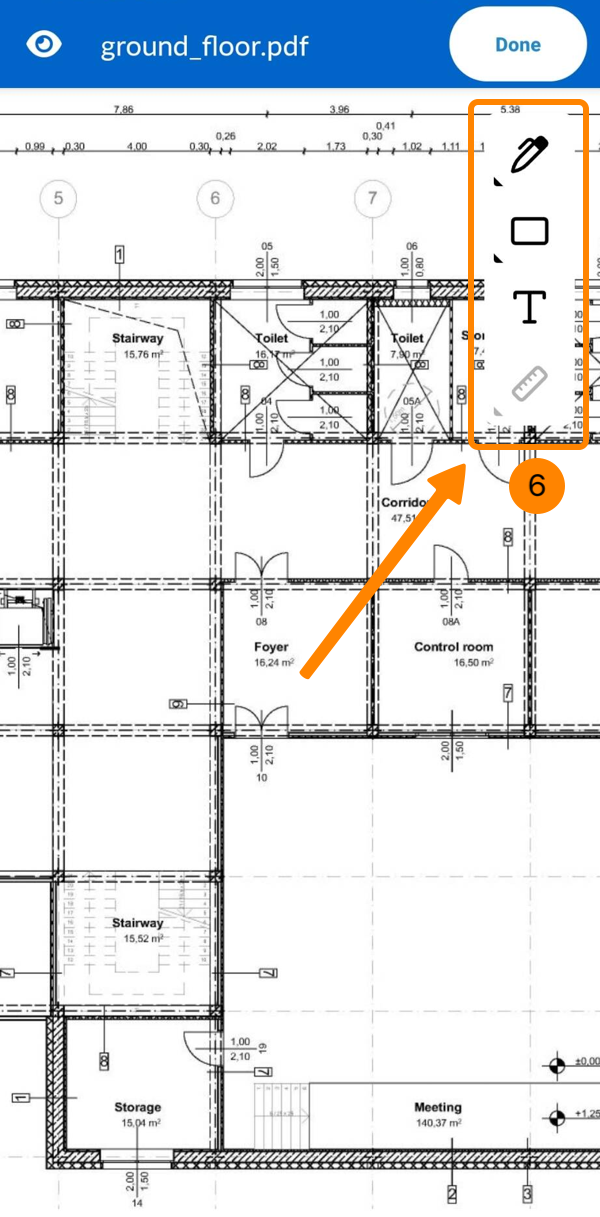

Si vede la vista del piano con la barra degli strumenti di marcatura del piano

Strumenti di markup (per tipo)

Esistono diversi strumenti di markup, raggruppati nei seguenti menu in base ai tipi di markup:

Disegno

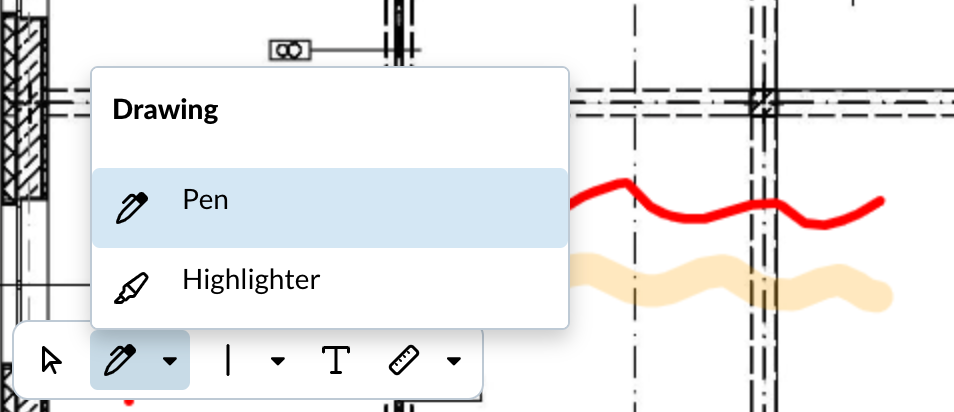

I disegni a mano libera includono gli strumenti di marcatura Penna e Evidenziatore. Funzionano allo stesso modo, con l'evidenziatore più spesso e trasparente per impostazione predefinita.

Forme

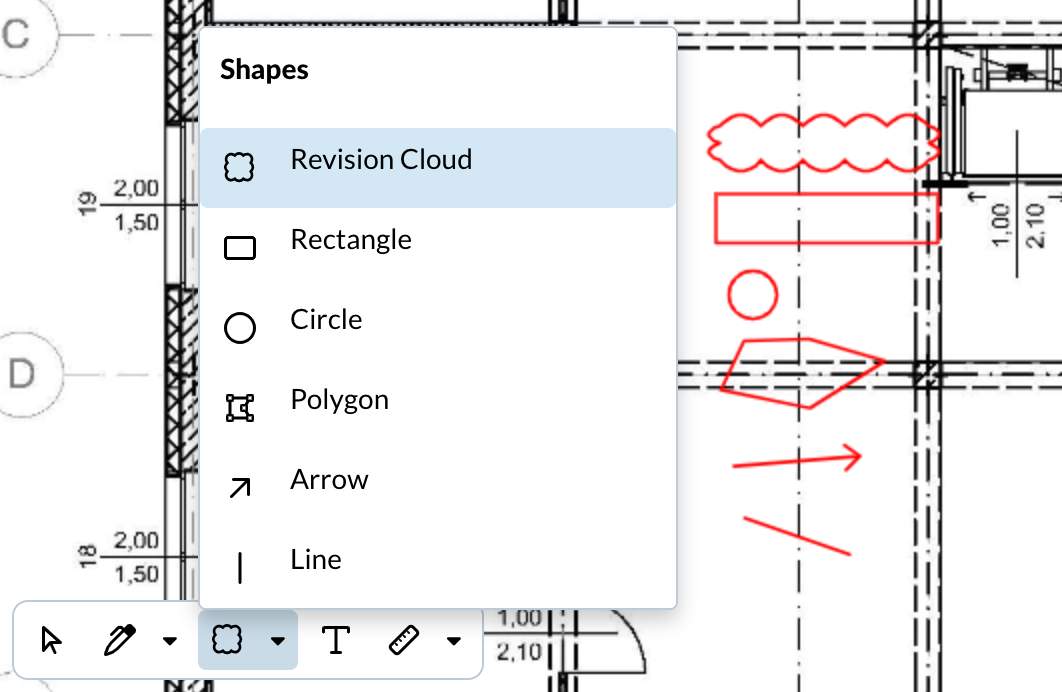

Le forme includono gli strumenti di markup Nuvola di revisione, Rettangolo, Cerchio, Poligono, Freccia e Linea .

Testo

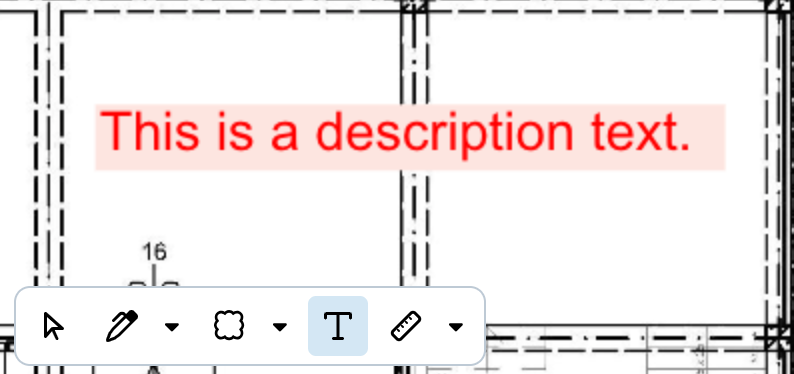

Lo strumento di markup Text le consente di aggiungere note scritte direttamente sul piano.

Misure

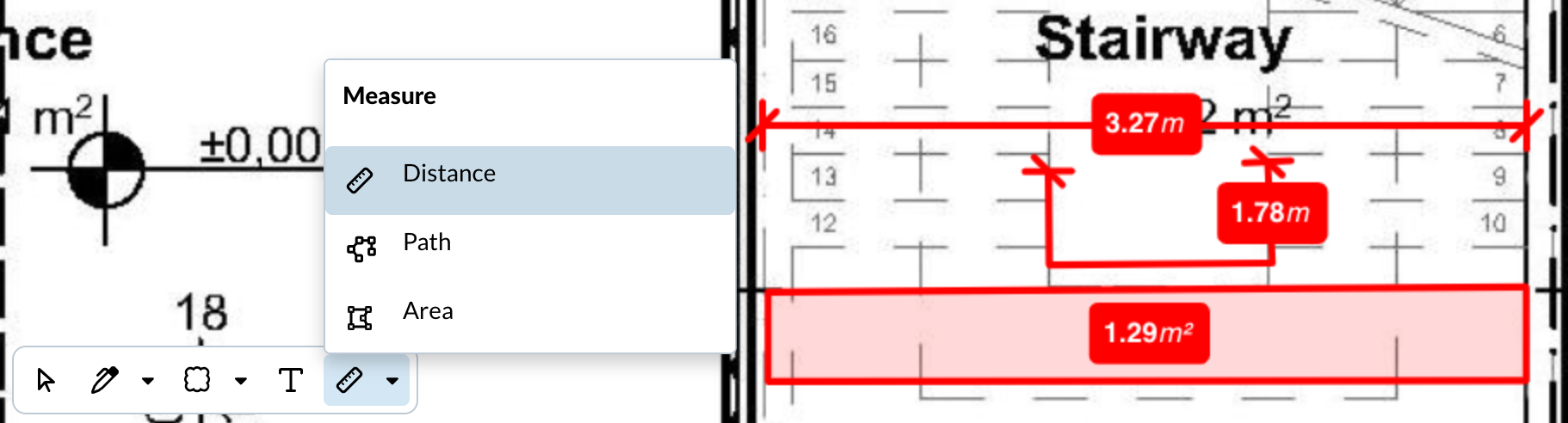

Le misurazioni includono gli strumenti di markup Distanza, Percorso e Area.

La distanza misura la distanza in linea retta tra due punti in metri.
Il percorso misura la lunghezza totale tra più punti in metri.
L'area misura la superficie chiusa in metri quadrati.

Le misurazioni sono disponibili solo dopo che lei Calibra la bilancia per un piano.

Creare markup

Creare un markup

Quando crea un nuovo markup, eredita automaticamente le impostazioni di formattazione dell'ultimo markup dello stesso strumento di markup. Questo le consente di aggiungere rapidamente più markup con uno stile coerente.

Tutti i nuovi markup sono privati per impostazione predefinita.

I contrassegni vengono salvati su una versione del piano. Quando viene caricata una nuova versione del piano, le modifiche apportate alla versione precedente non sono più visibili. Veda anche Aggiornare i piani.

Per creare un markup:

Selezioni uno strumento di markup dalla barra degli strumenti.
Posizionare o disegnare la marcatura sul piano.
Una volta inserito il markup, viene salvato automaticamente e visualizzato in modalità di modifica.

Quindi può Modificare un markup per renderlo pubblico, ad esempio, oppure Personalizzare l'aspetto di un markup come descritto di seguito.

Posizionare o disegnare un contrassegno

I passaggi per posizionare o disegnare un markup variano leggermente a seconda dello strumento di markup:

Penna ed evidenziatore:

Clicchi/tocchi e tenga premuto per iniziare a disegnare.
Rilasciare per finire.

Campi di testo, Forme (eccetto Poligono) e Misure di distanza:

Clicchi/tocchi e tenga premuto per posizionare il primo punto o angolo.
Rilasci per posizionare il secondo punto o angolo.
Per i campi di testo: Digiti il testo e clicchi/tocchi all'esterno del campo di testo.

Forme poligonali e misure di area:

Clicchi/tocchi per posizionare ogni punto.
Clicchi/tocchi nuovamente il punto di partenza per chiudere la forma.

Misurazioni del percorso:

Clicchi/tocchi per posizionare ogni punto.
Clicchi due volte sull'ultimo punto o prema Invio per terminare.

Mostra/Nascondi le marcature sul piano

Per impostazione predefinita, vede tutti i markup che ha creato o che sono pubblici:

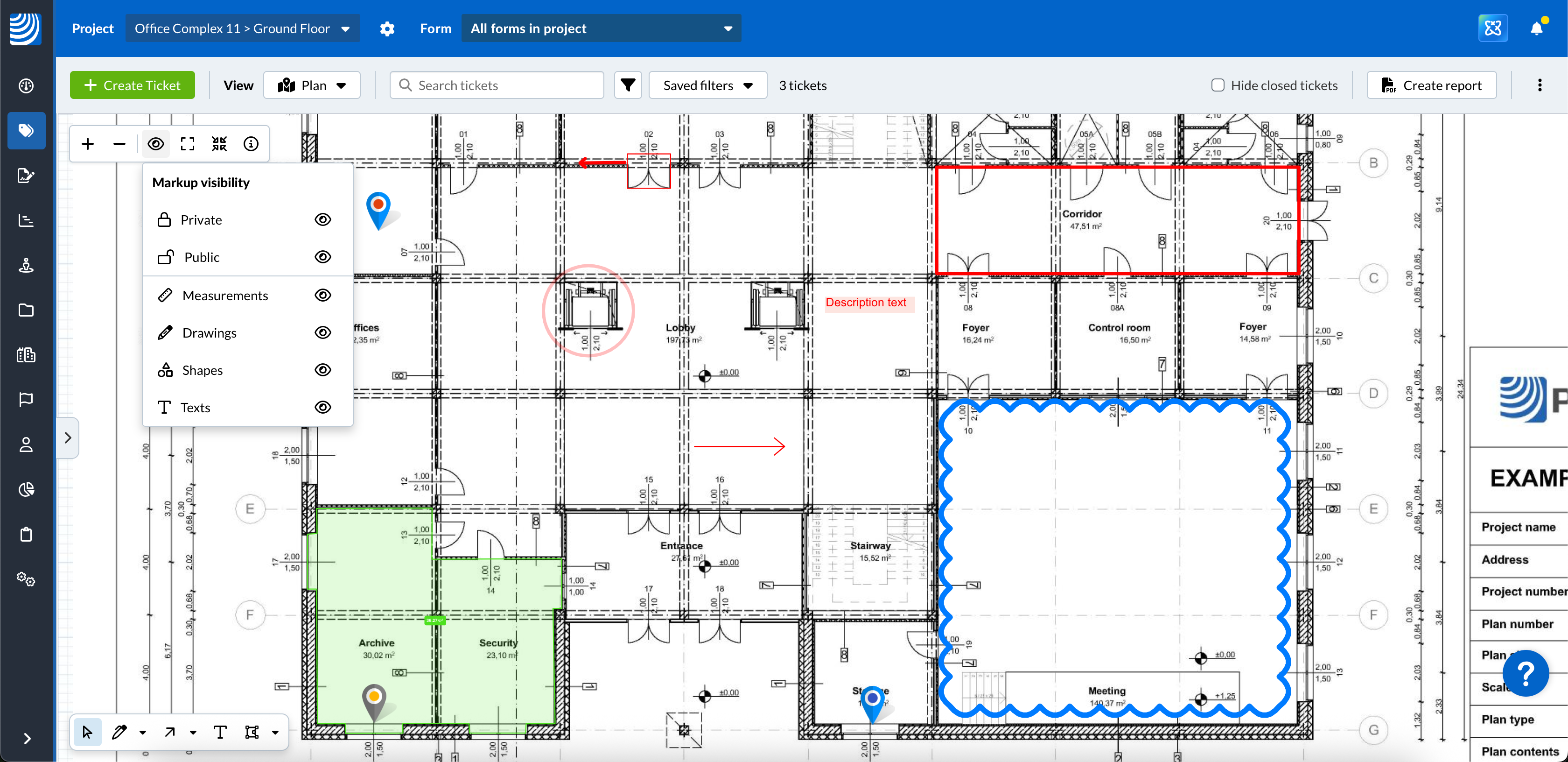

Può mostrare/nascondere i markup in base a:

Visibilità del markup:
- Privato
- Pubblico
Tipo di markup:
- Misure
- Disegni
- Forme
- Testi

Per nascondere i markup in base al tipo o alla visibilità:

Webapp
Mobile

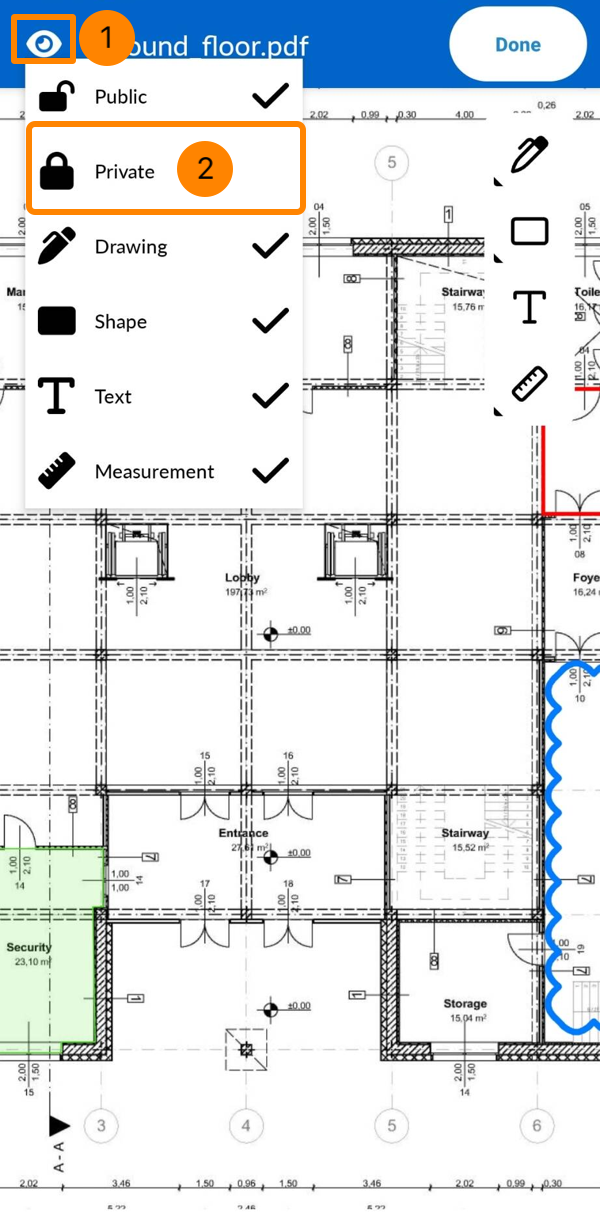

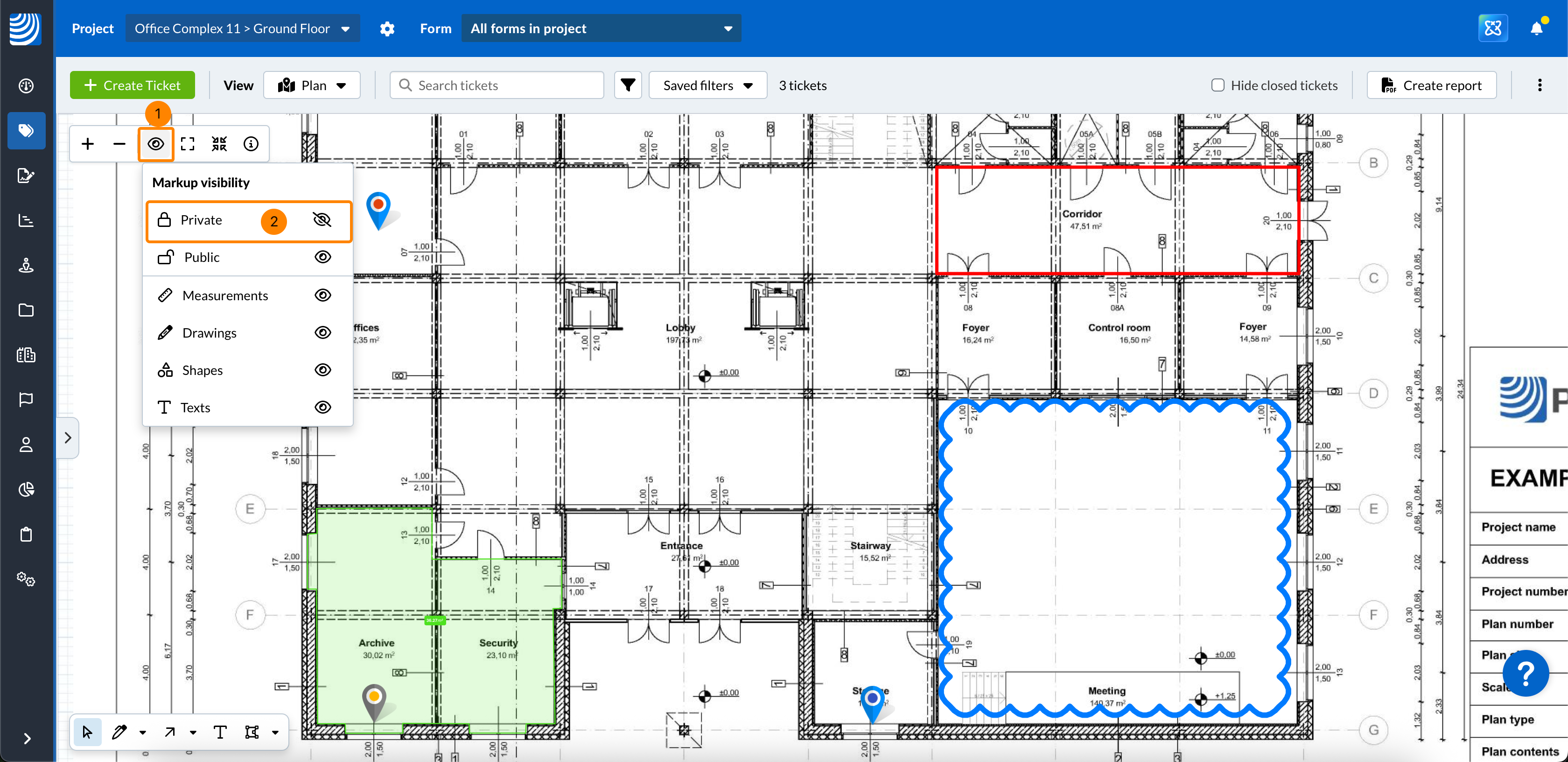

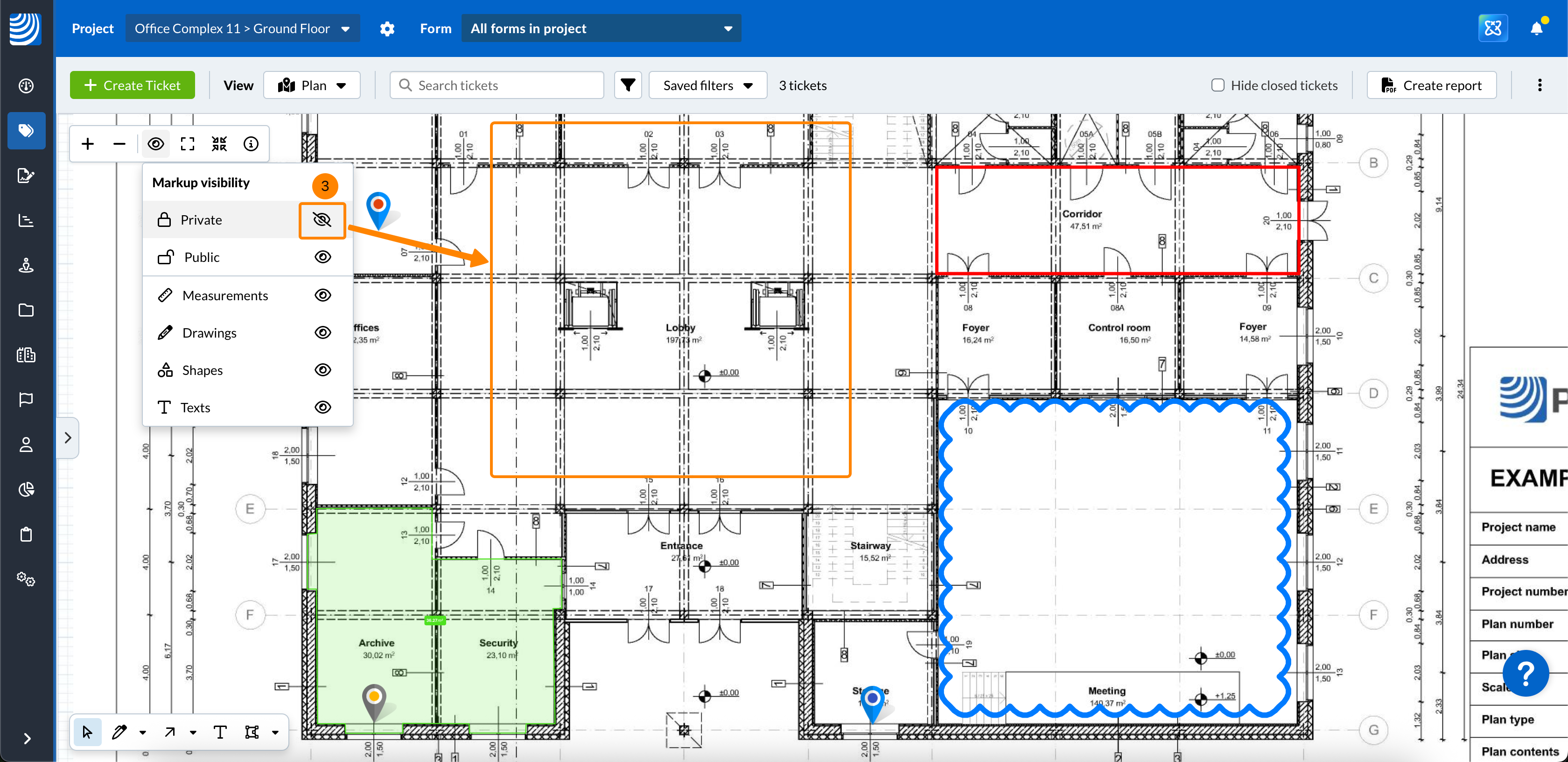

Clicchi sull'icona Eye
Clicchi ad esempio su Private per nascondere tutti i markup privati.
L'icona dell'occhio barrato indica quali markup sono nascosti nel piano.

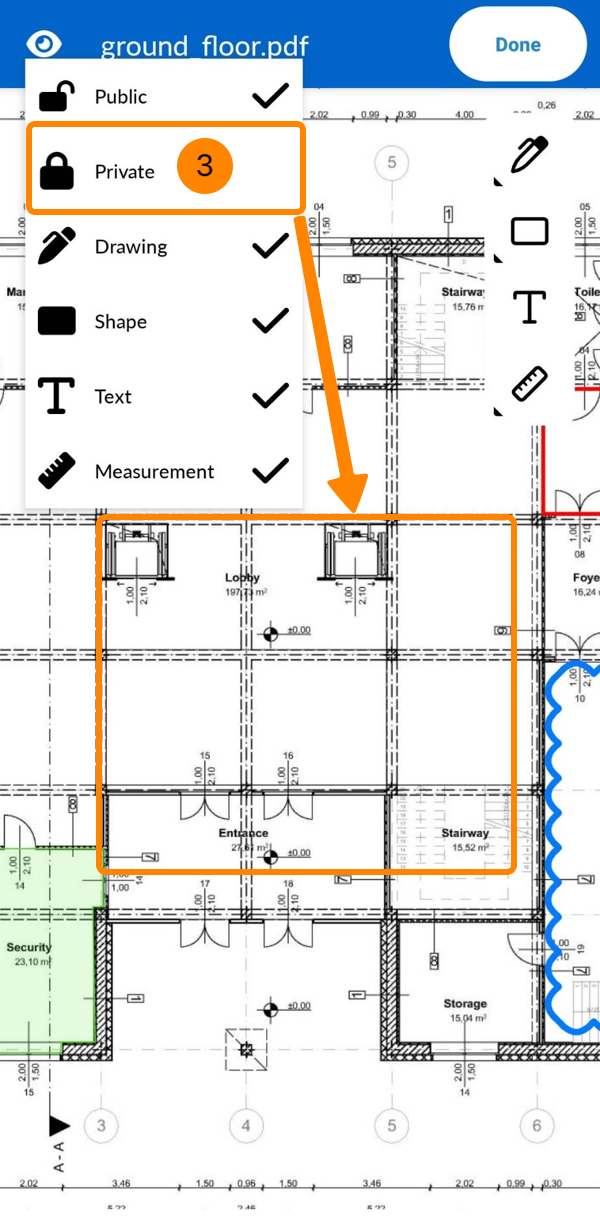

Toccare l'icona Eye
Tocchi ad esempio Private per nascondere tutti i markup privati.
La ✔ mancante indica quali markup sono nascosti nel piano.

Per mostrare i markup in base al tipo o alla visibilità:

Webapp
Mobile

Clicchi sull'icona Eye
Clicchi ad esempio su Private per visualizzare nuovamente tutti i markup privati.
L'icona dell'occhio indica quali markup sono visualizzati sul piano.

Toccare l'icona Eye
Tocchi ad esempio Private per visualizzare nuovamente tutti i markup privati.
Il simbolo ✔ indica quali marcature sono riportate sul piano.

Modificare una marcatura

La selezione di un markup è il primo passo per tutte le istruzioni seguenti.
I nuovi markup vengono selezionati automaticamente, in modo da poterli modificare subito.

Selezionare un Markup

Per selezionare un markup:

Webapp
Mobile

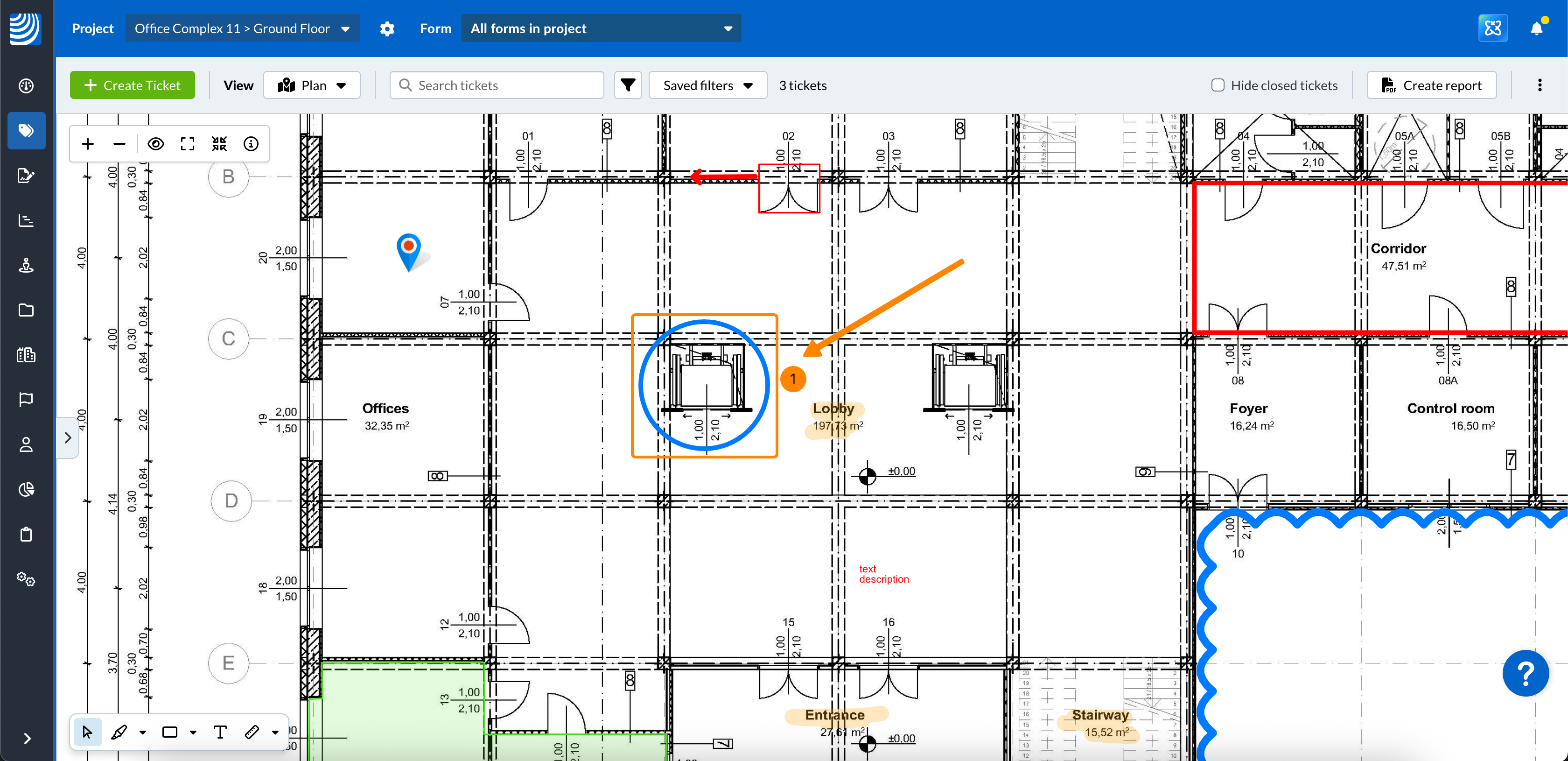

Clicchi sul markup
Il markup selezionato è indicato da un riquadro rosso tratteggiato

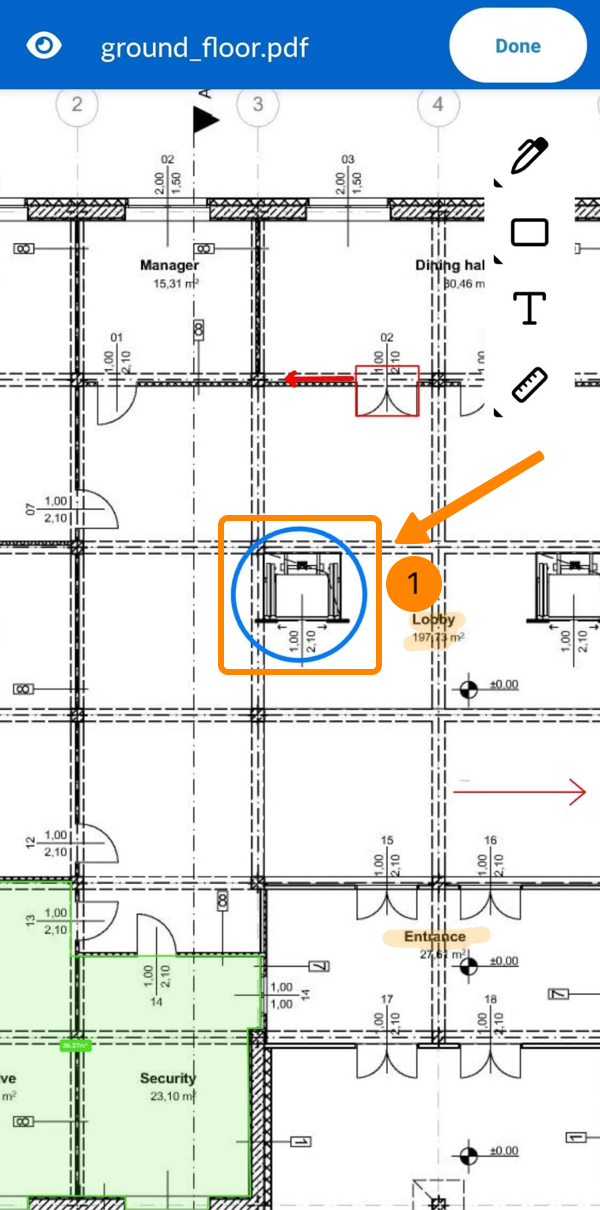

Toccare il markup
Il markup selezionato è indicato da un riquadro rosso tratteggiato

Deve cliccare/toccare sulla linea o sull'area riempita di un markup. Ad esempio, fare clic/toccare all'interno di un markup rettangolare senza colore di sfondo non lo selezionerà.

Cambiamento di visibilità (pubblico/privato)

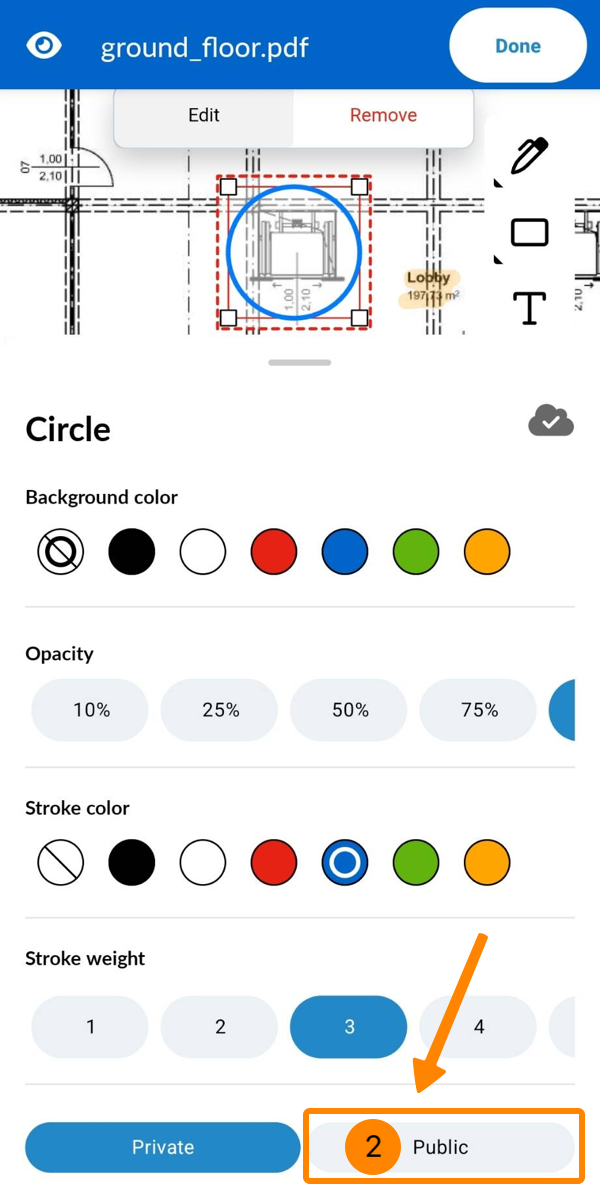

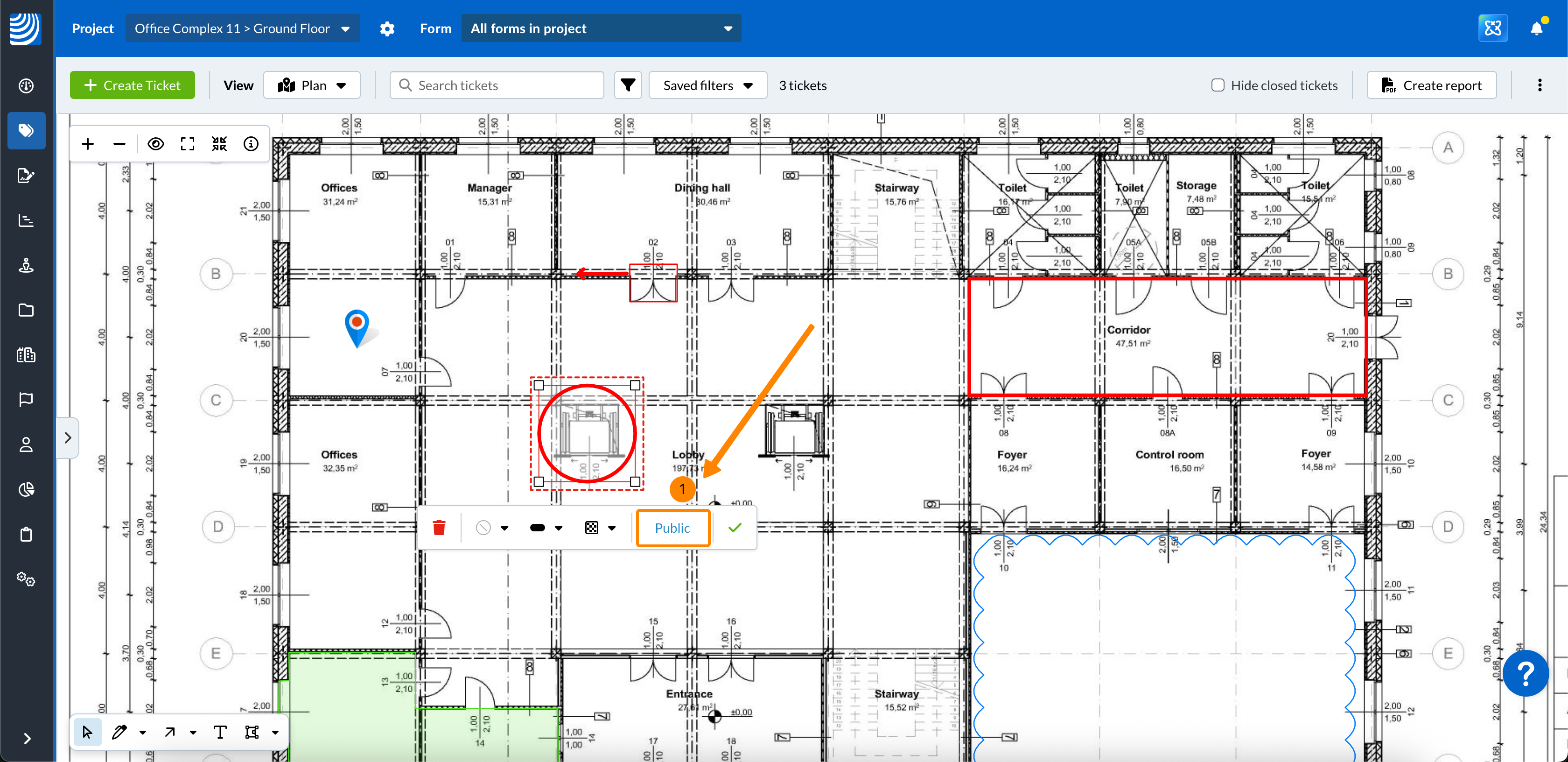

Per rendere un markup pubblico e visibile a tutti:

Webapp
Mobile

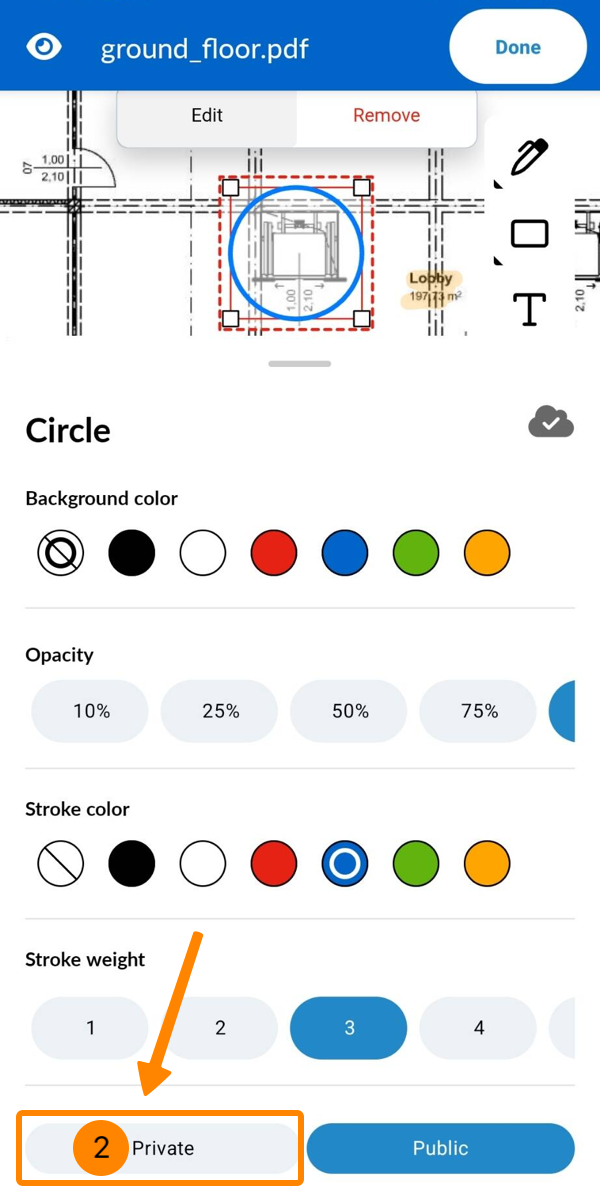

Clicchi su Private (il pulsante mostra sempre l'impostazione di visibilità attuale)

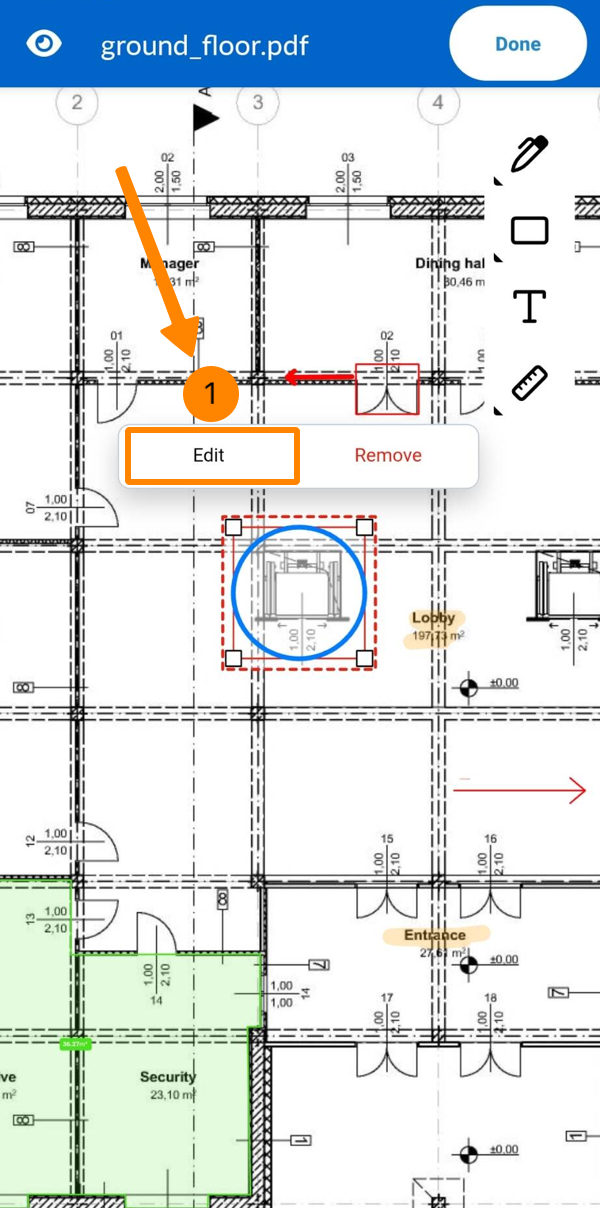

Toccare Modifica
Tap Pubblico

Per rendere un markup privato e visibile solo a lei:

Webapp
Mobile

Clicchi su Public (il pulsante mostra sempre l'impostazione di visibilità attuale)

Toccare Modifica
Toccare Privato

Spostare una marcatura

Per spostare la posizione di un markup:

Webapp
Mobile

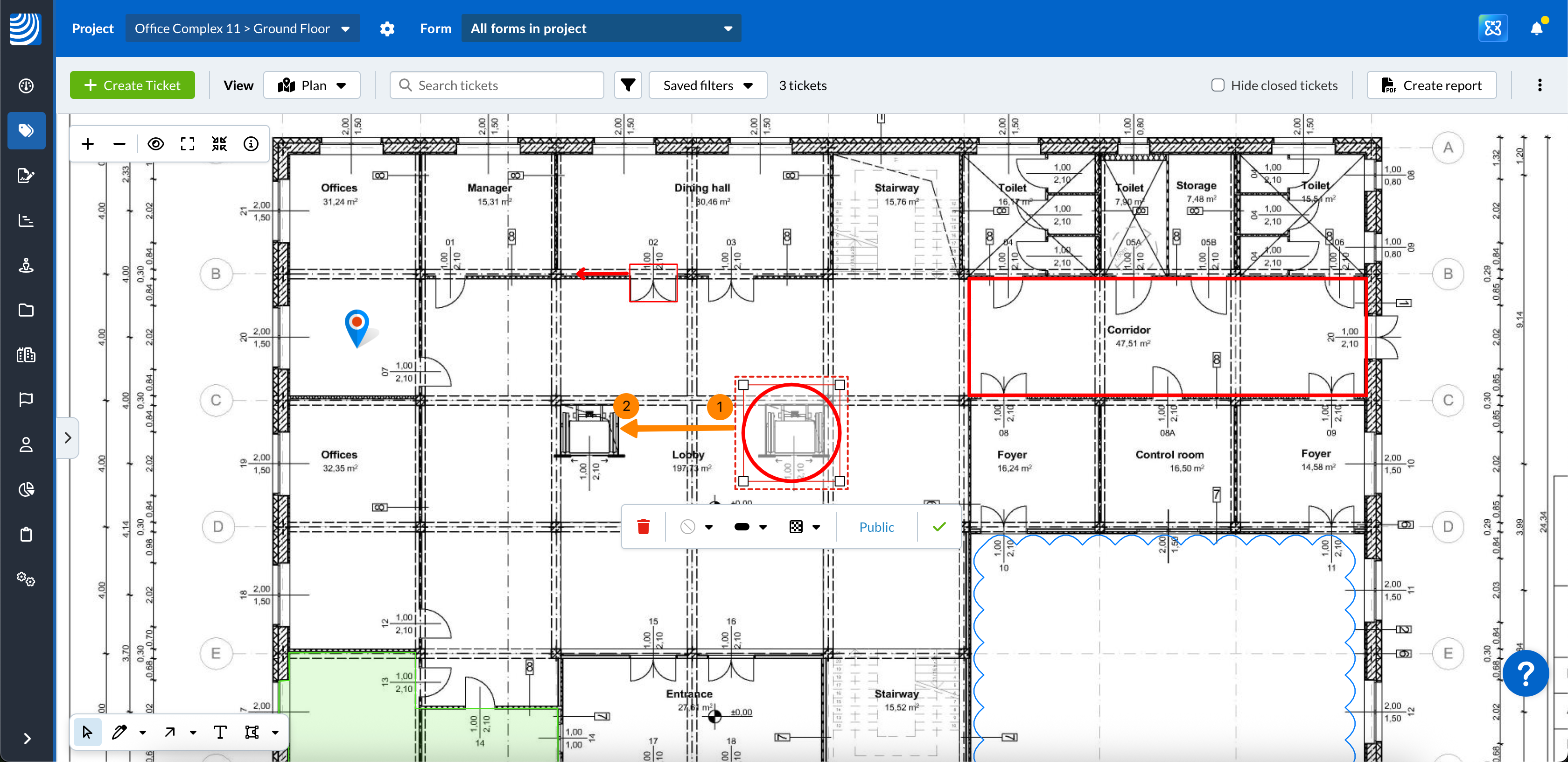

Clicchi sul markup selezionato e tenga premuto il pulsante del mouse
Si sposti nella nuova posizione e rilasci il pulsante del mouse

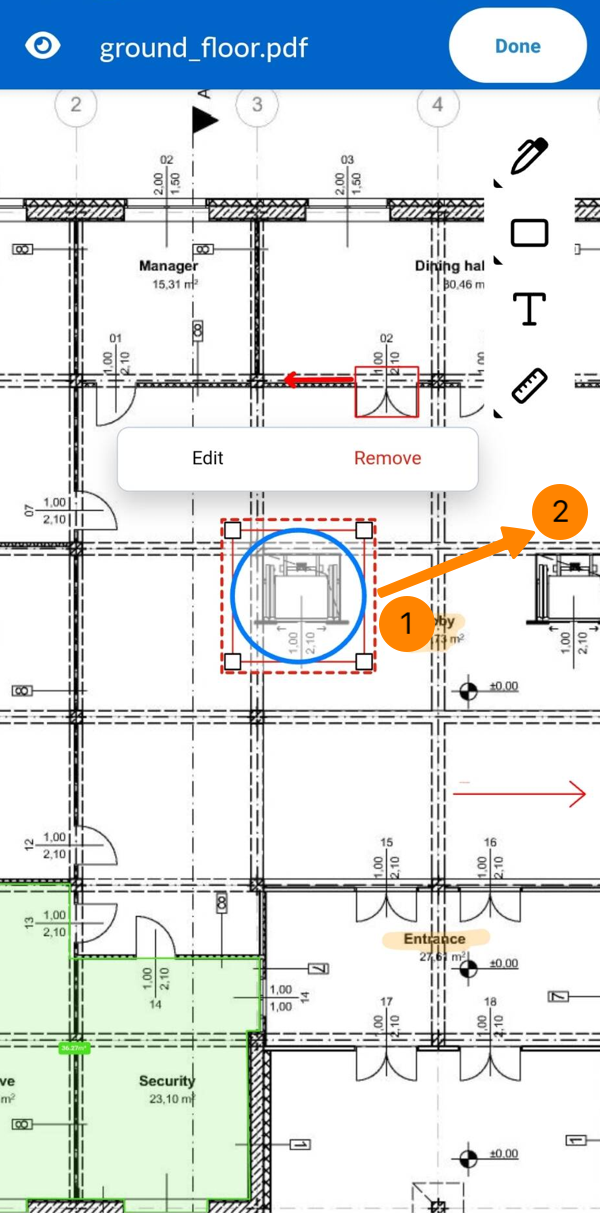

Toccare e tenere premuto il markup selezionato
Si sposti nella nuova posizione e rilasci

Regola la linea o la forma di un markup

Per regolare i punti di una linea o di una forma:

Webapp
Mobile

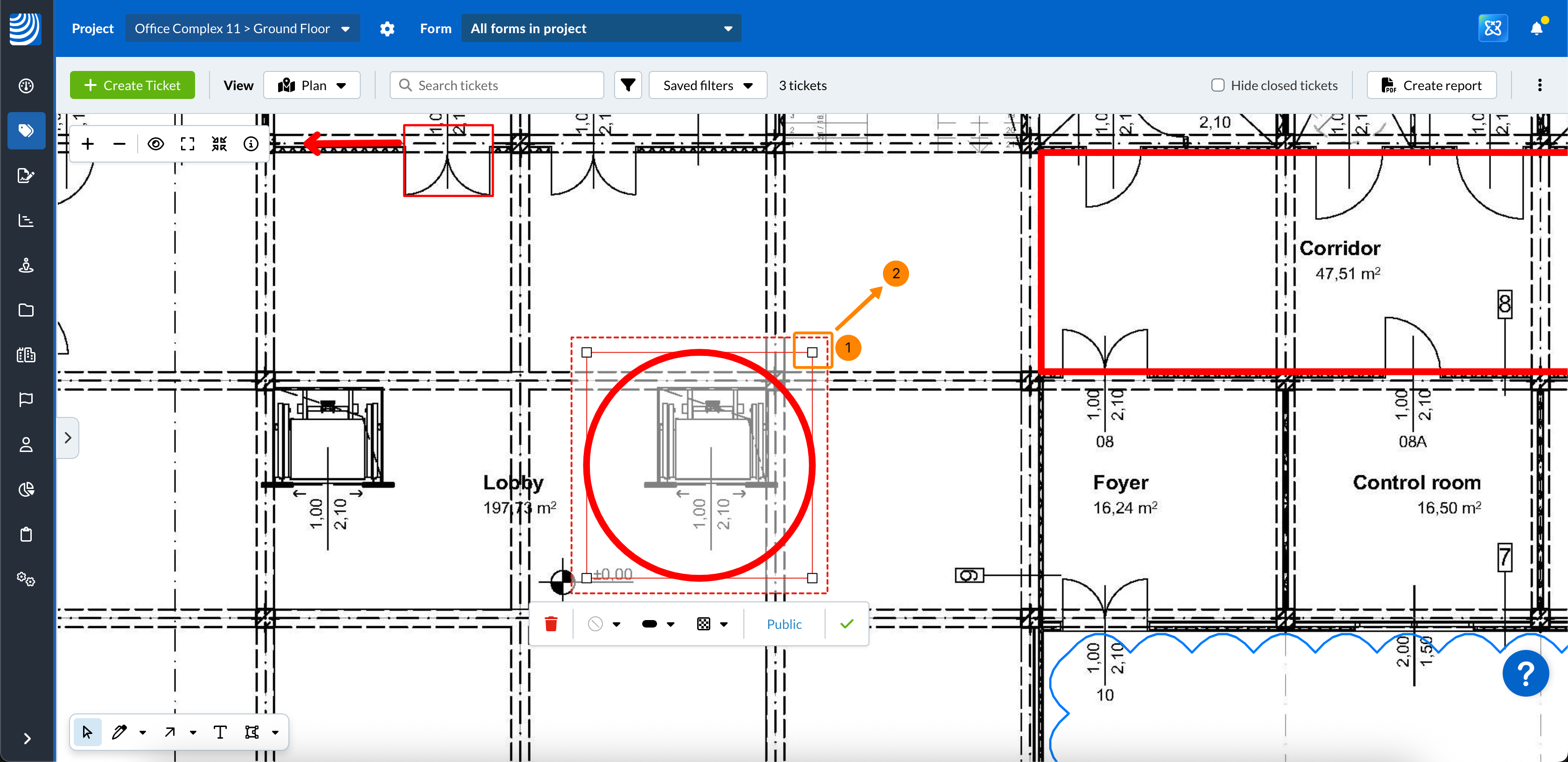

Clicchi su uno dei punti e tenga premuto il pulsante del mouse
Si sposti nella nuova posizione e rilasci il pulsante del mouse

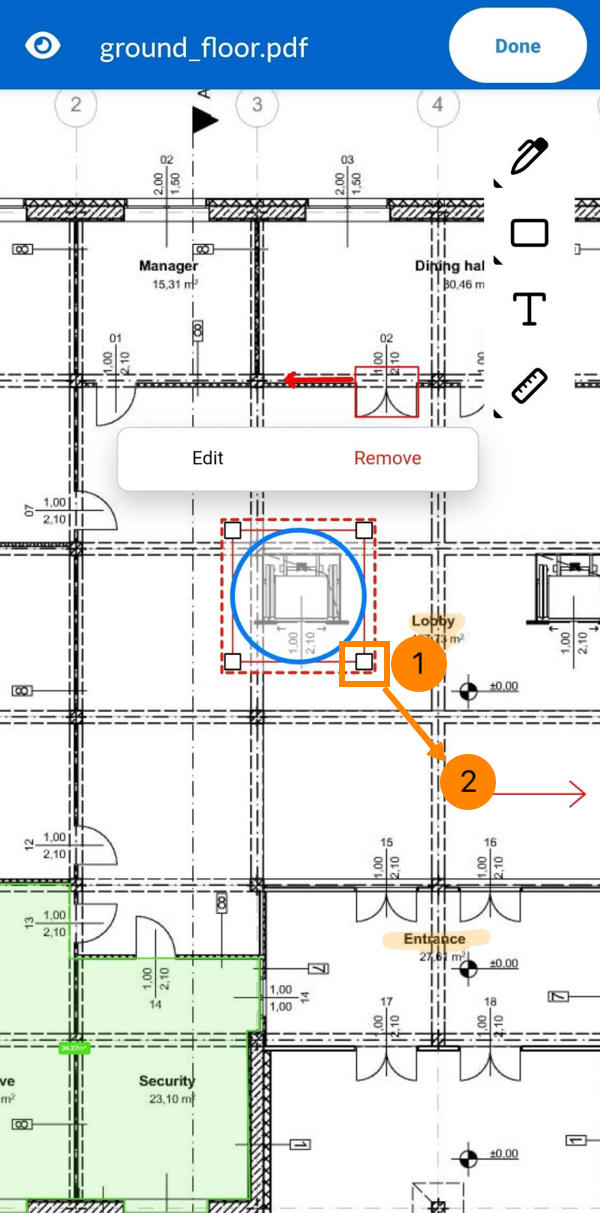

Tenga premuto uno dei punti
Si sposti nella nuova posizione e rilasci

Cancellare una marcatura

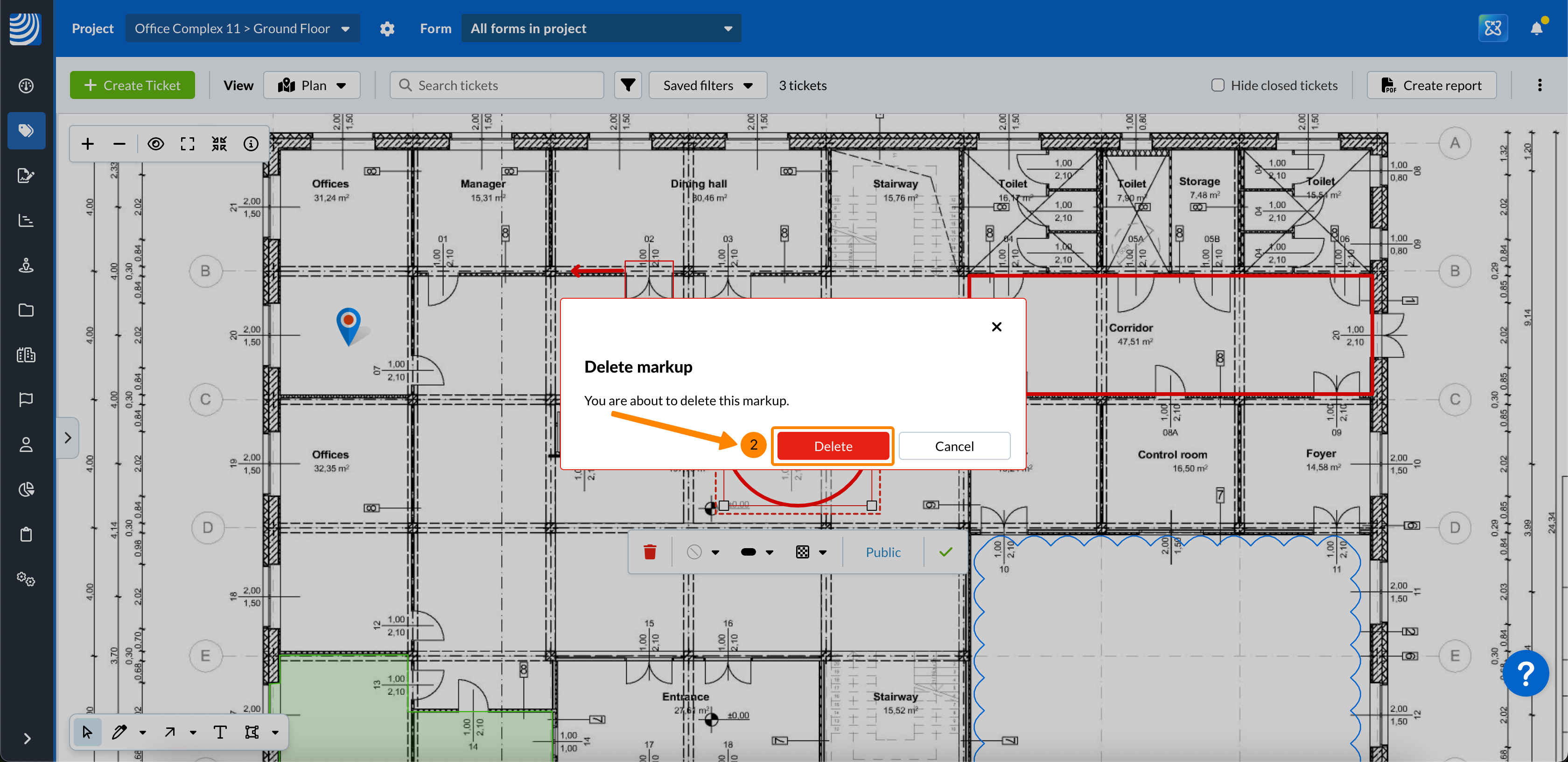

Per eliminare un markup:

Webapp
Mobile

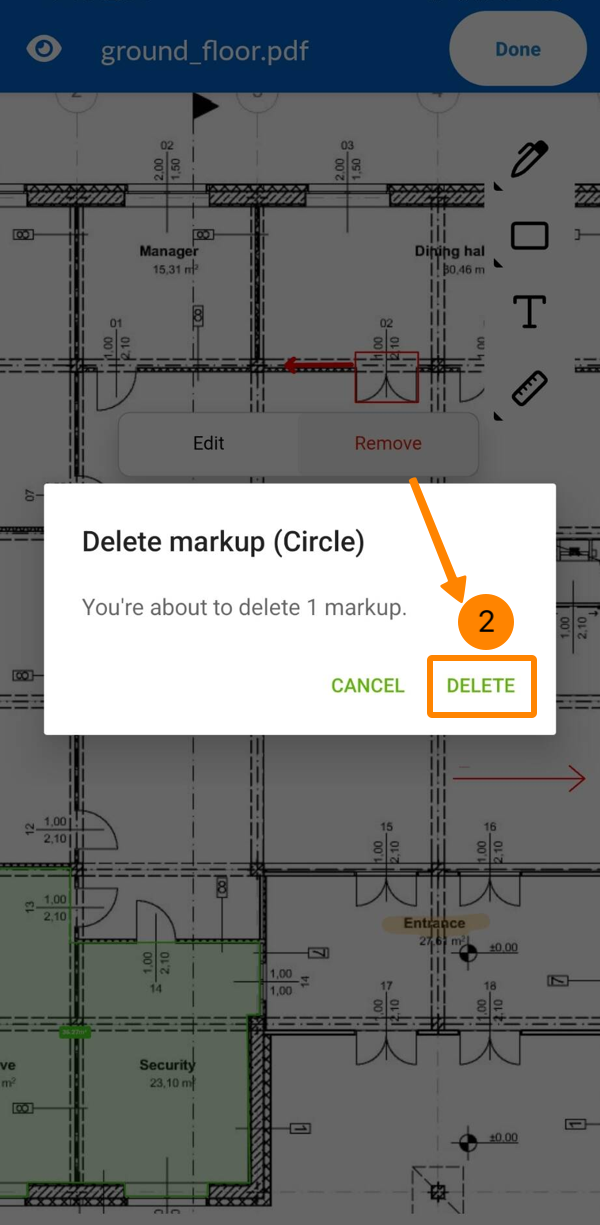

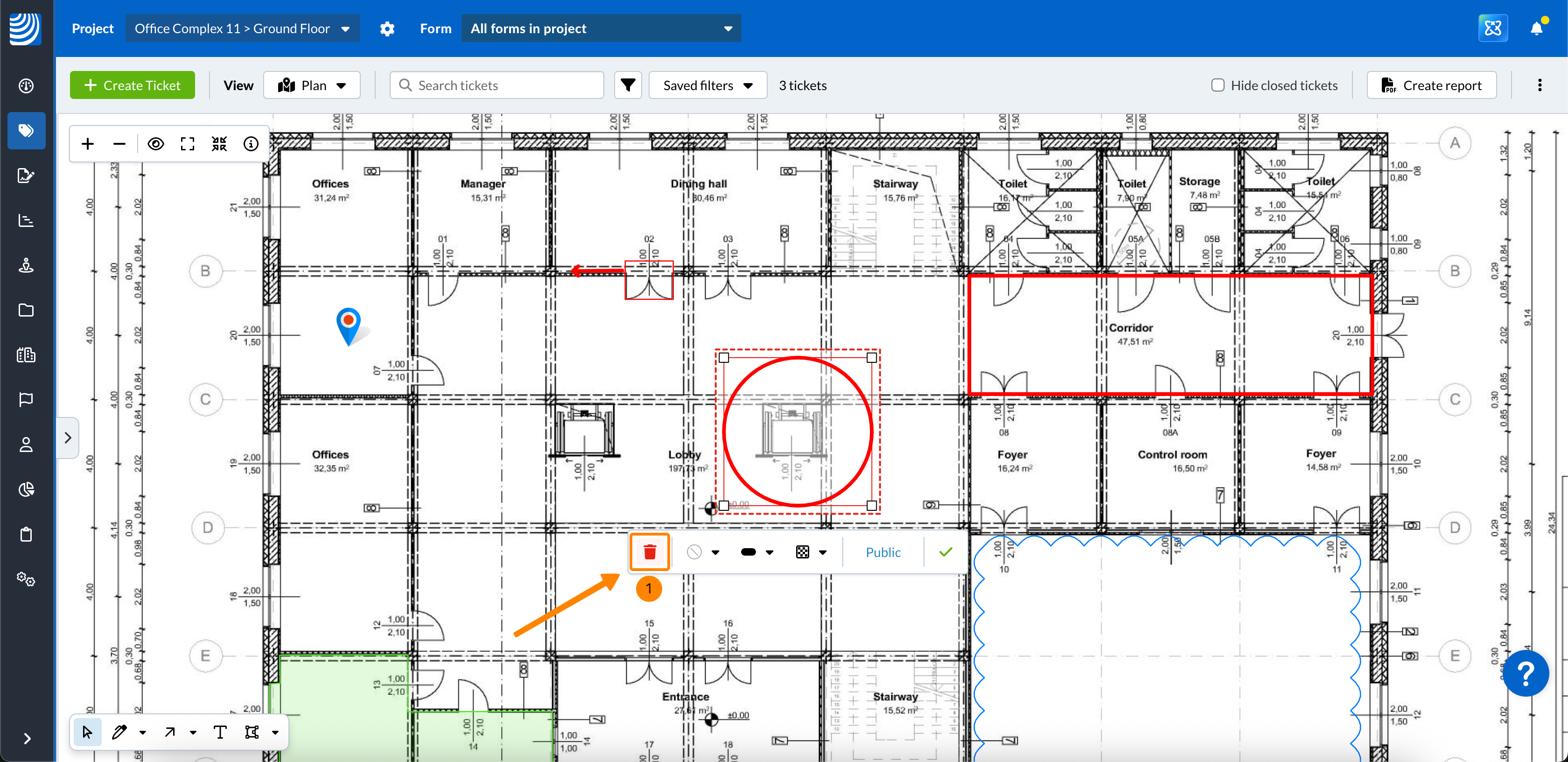

Clicchi sull'icona Cestino
Clicchi su Cancella per confermare

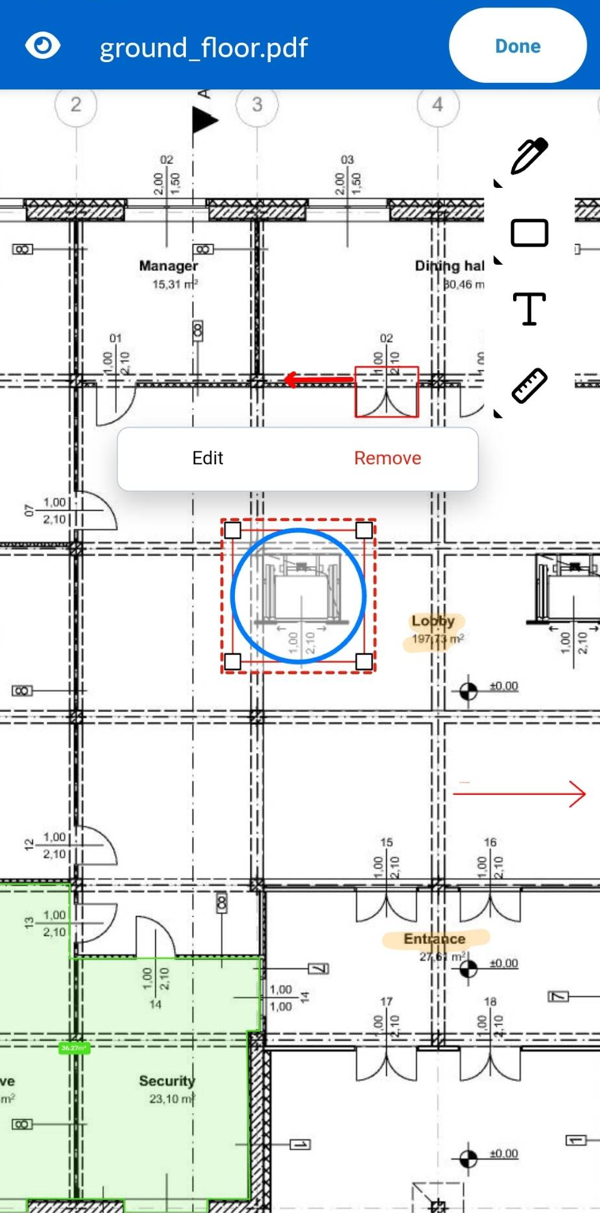

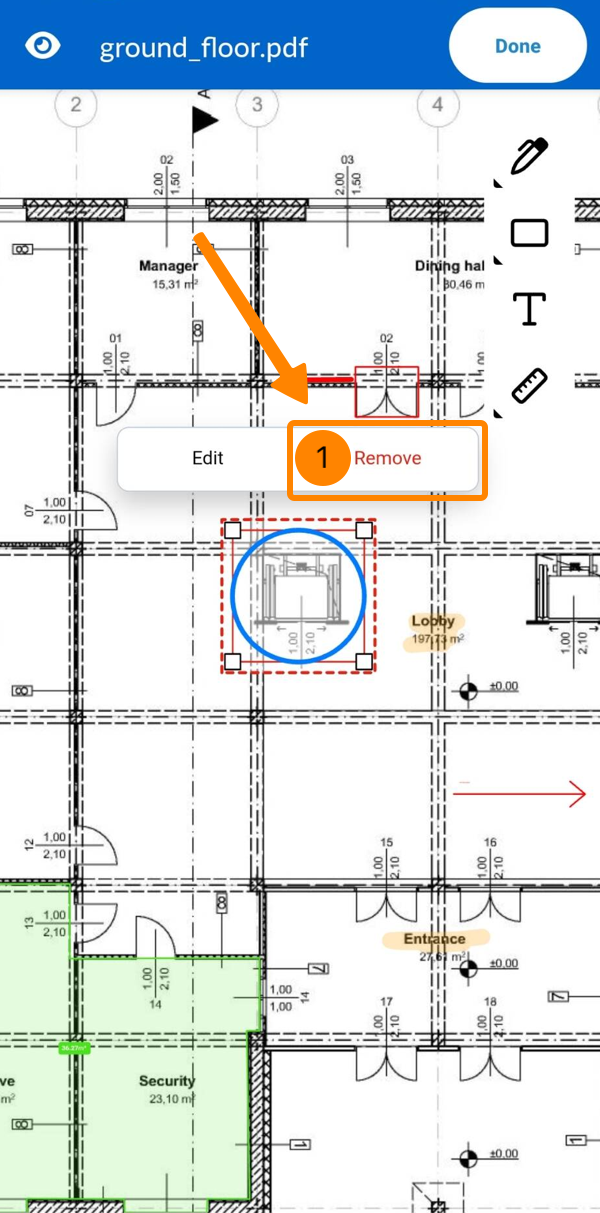

Toccare Rimuovi
Toccare Cancellare per confermare

Personalizzare l'aspetto di una marcatura

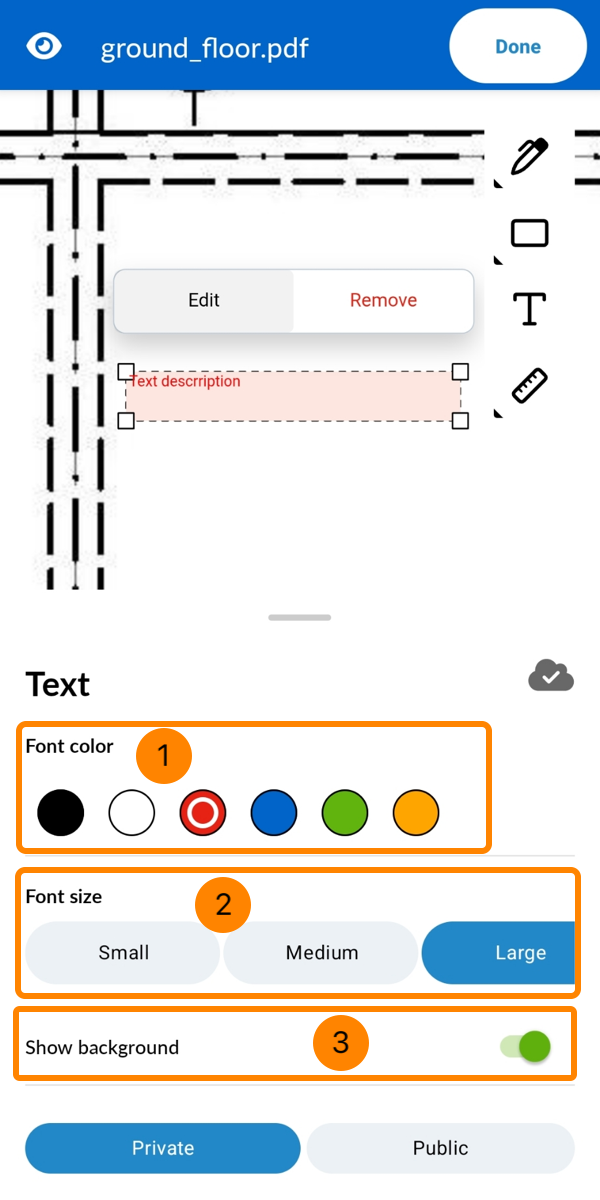

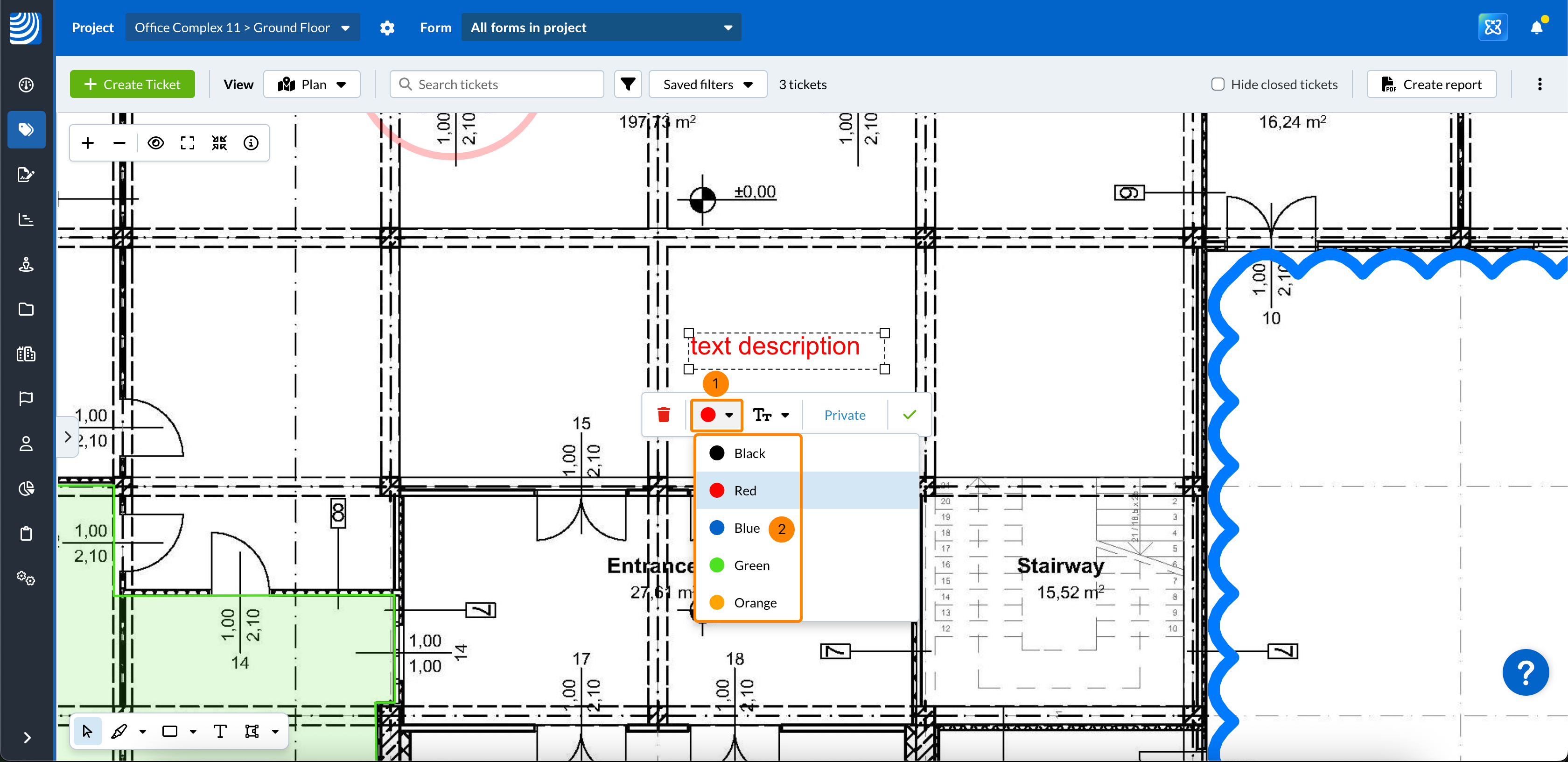

Le opzioni di formattazione variano a seconda del tipo di markup: linee, forme racchiuse o testo.

Per le linee

Questo vale per i seguenti strumenti di marcatura: Penna, Evidenziatore, Freccia, Linea, Distanza, e Percorso.

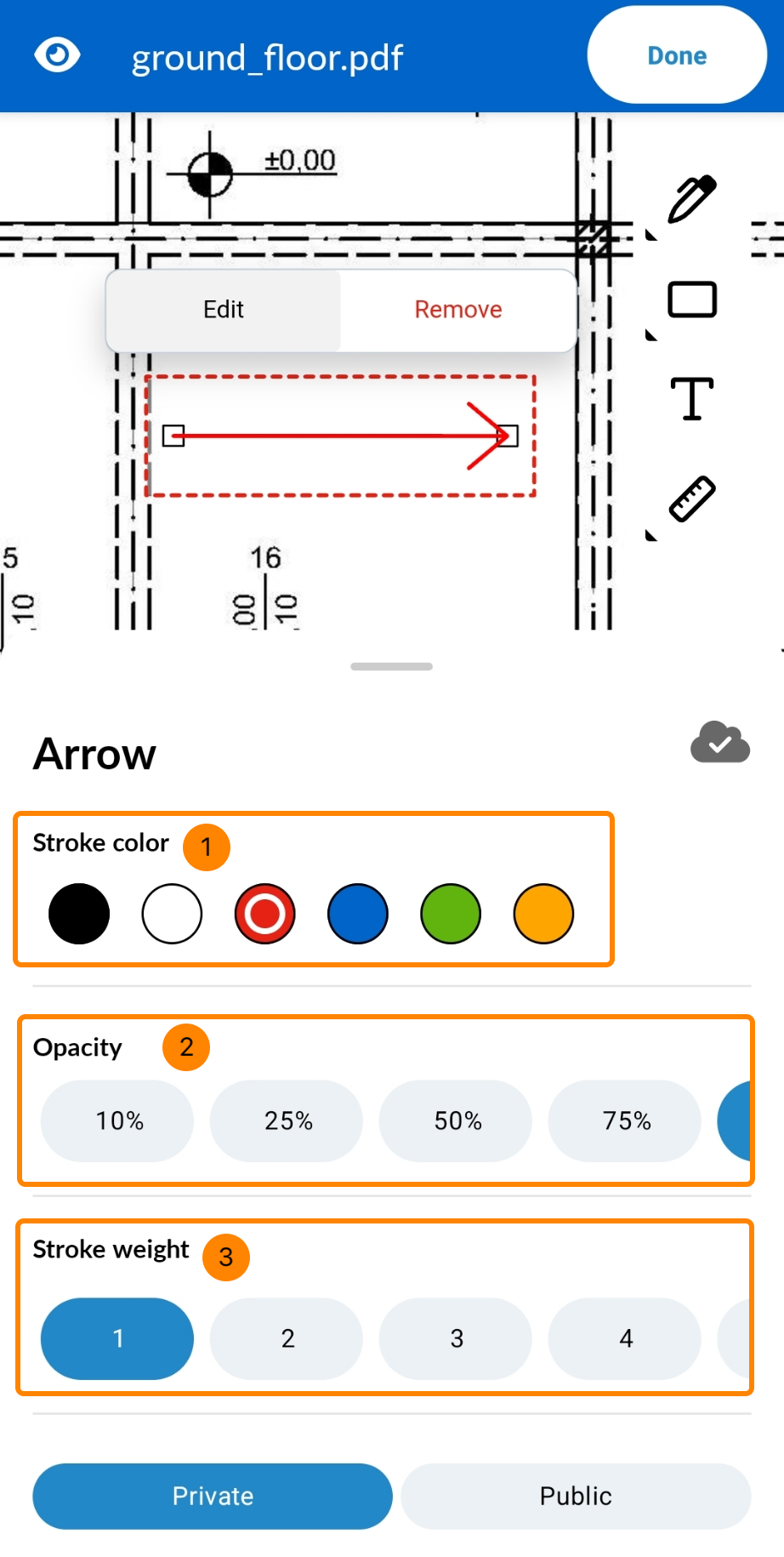

Per le marcature di linea, può regolare quanto segue:

Colore del tratto

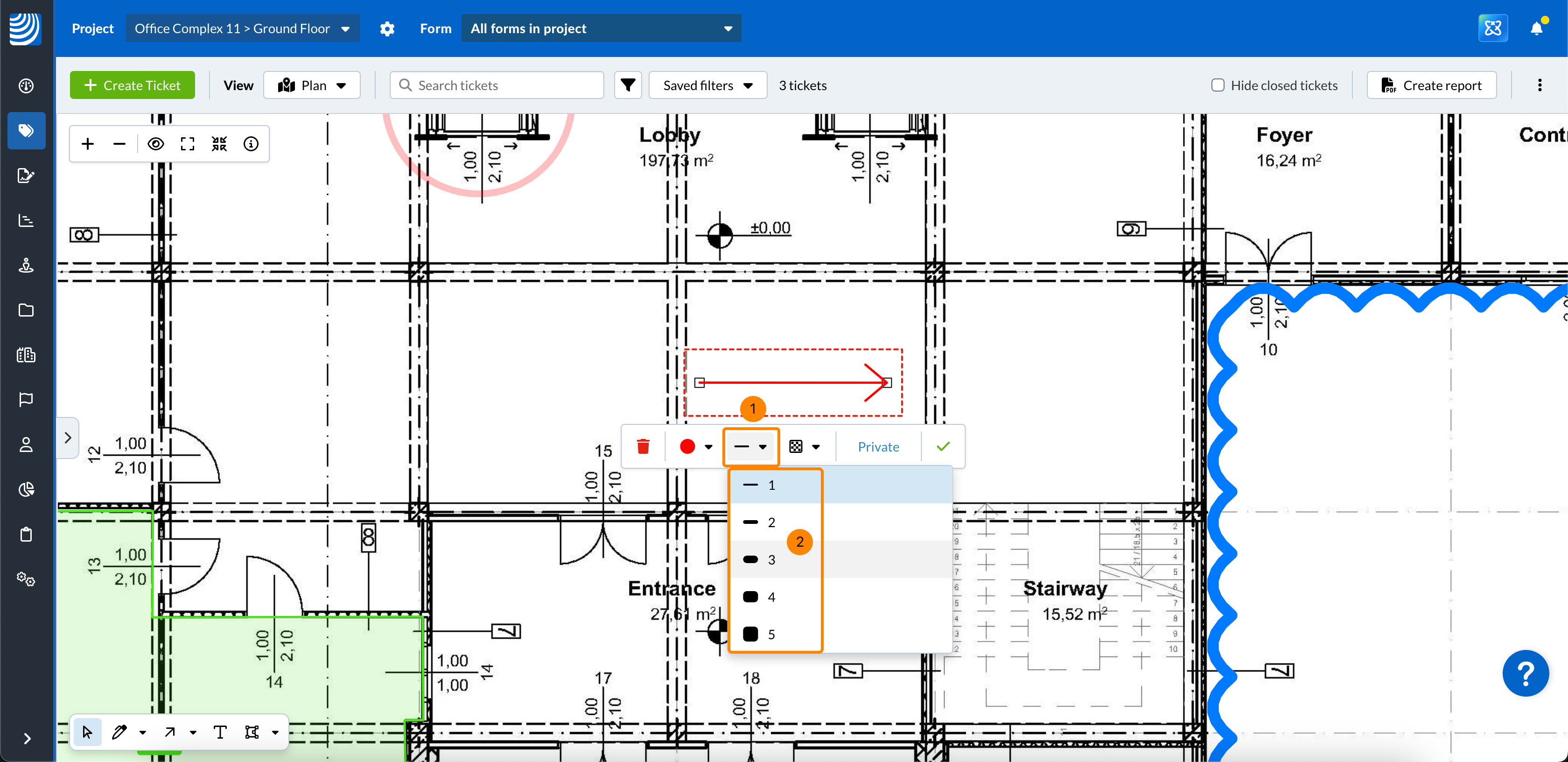

Peso dell'ictus
Opacità

Webapp
Mobile

Per cambiare il colore del tratto:

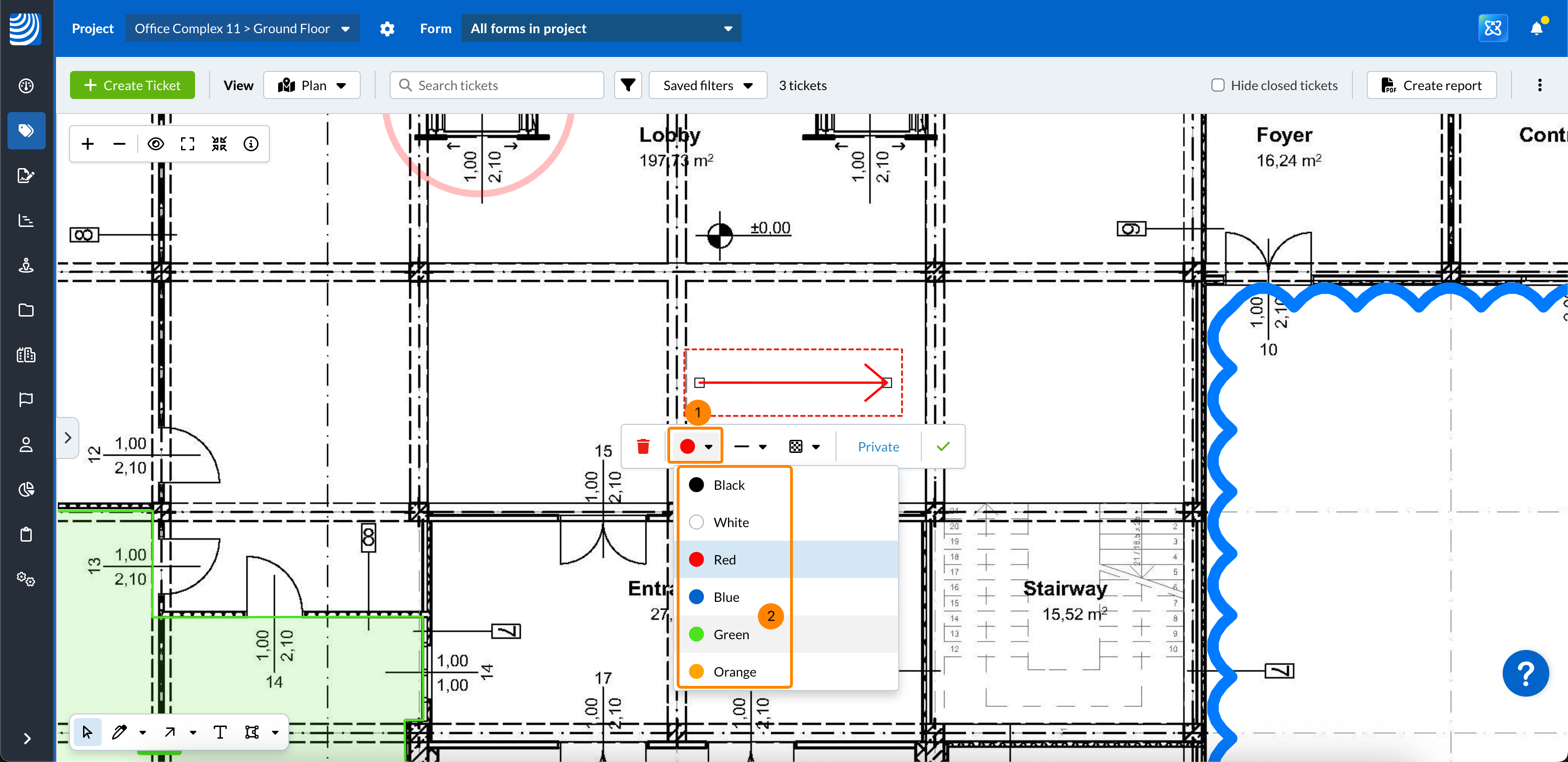

Clicchi sul menu a tendina Colore del tratto
Clicchi sul colore, ad esempio Verde

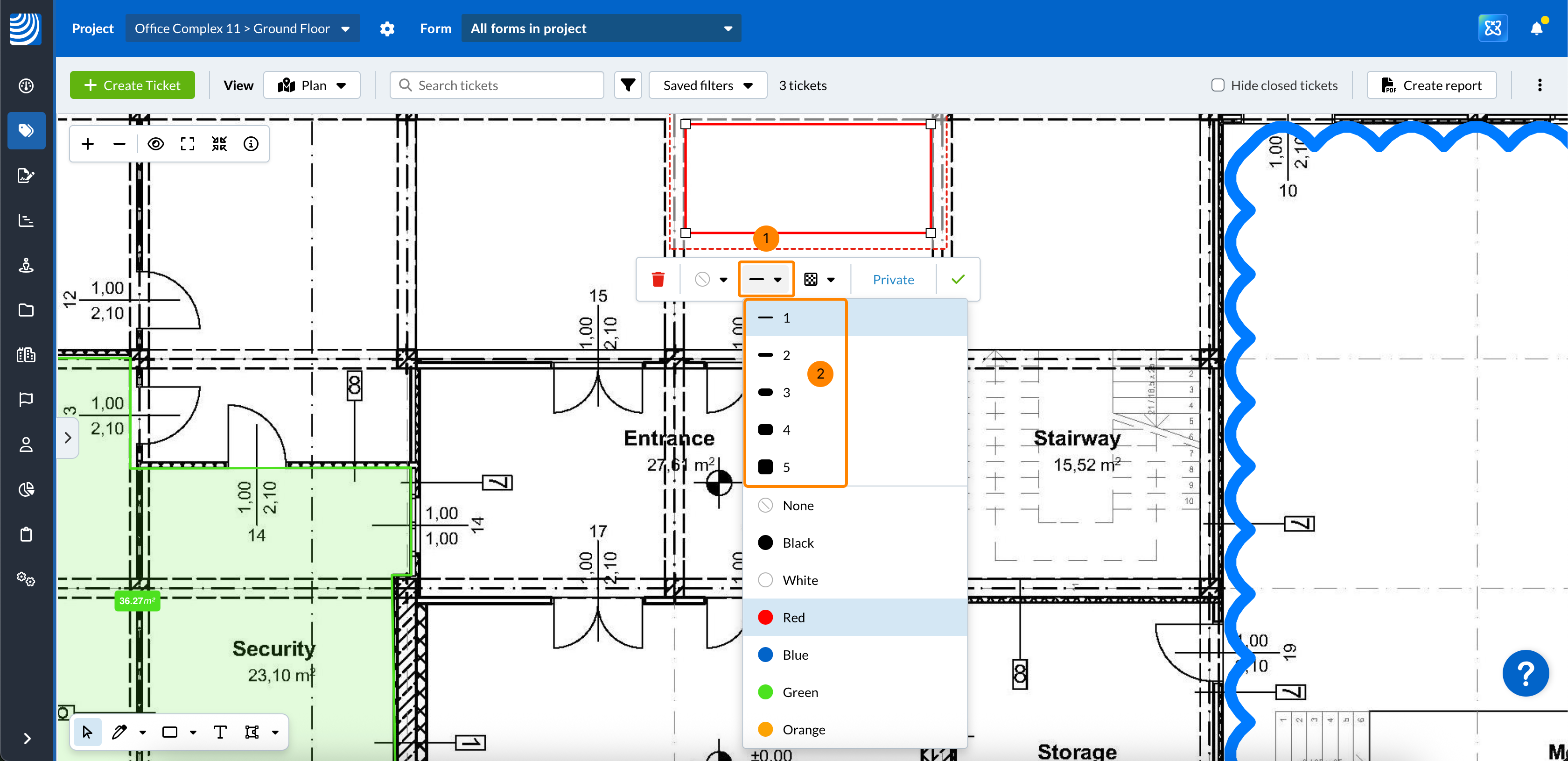

Per cambiare il peso della corsa:

Clicchi sul menu a discesa Peso della corsa
Clicchi sul peso del tratto, ad esempio 3

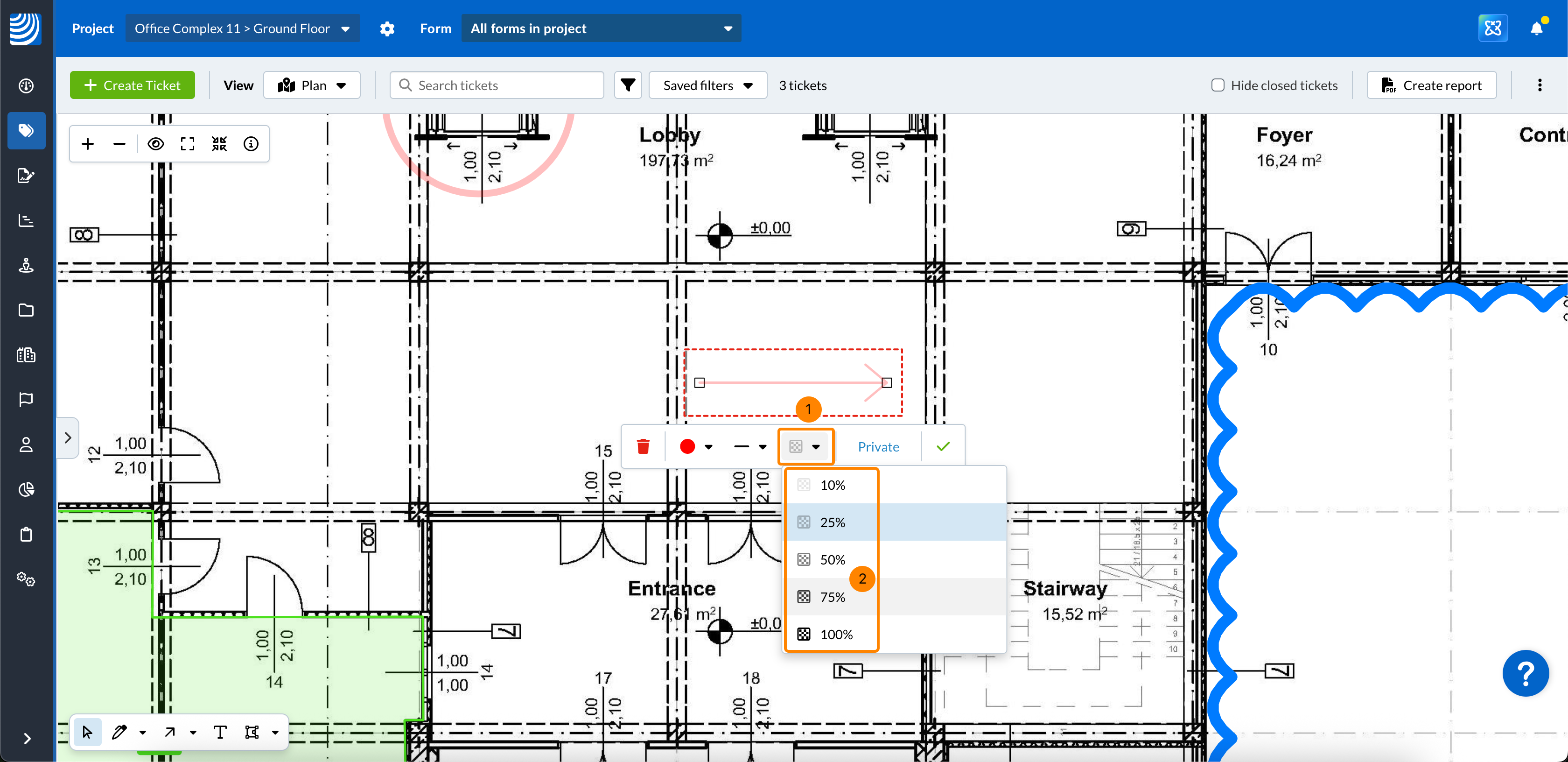

Per modificare l'opacità:

Clicchi sul menu a discesa Opacità
Clicchi sull'opacità, ad esempio 75%

Selezioni il colore del tratto
Selezionare l'Opacità di
Selezionare il peso della corsa

Per le forme chiuse

Questo vale per i seguenti strumenti di marcatura: Nuvola di revisione, moduli Rettangolo, Cerchio, Poligono e misure Area.

Per i markup delle forme chiuse, può regolare quanto segue:

Colore di sfondo
Peso dell'ictus

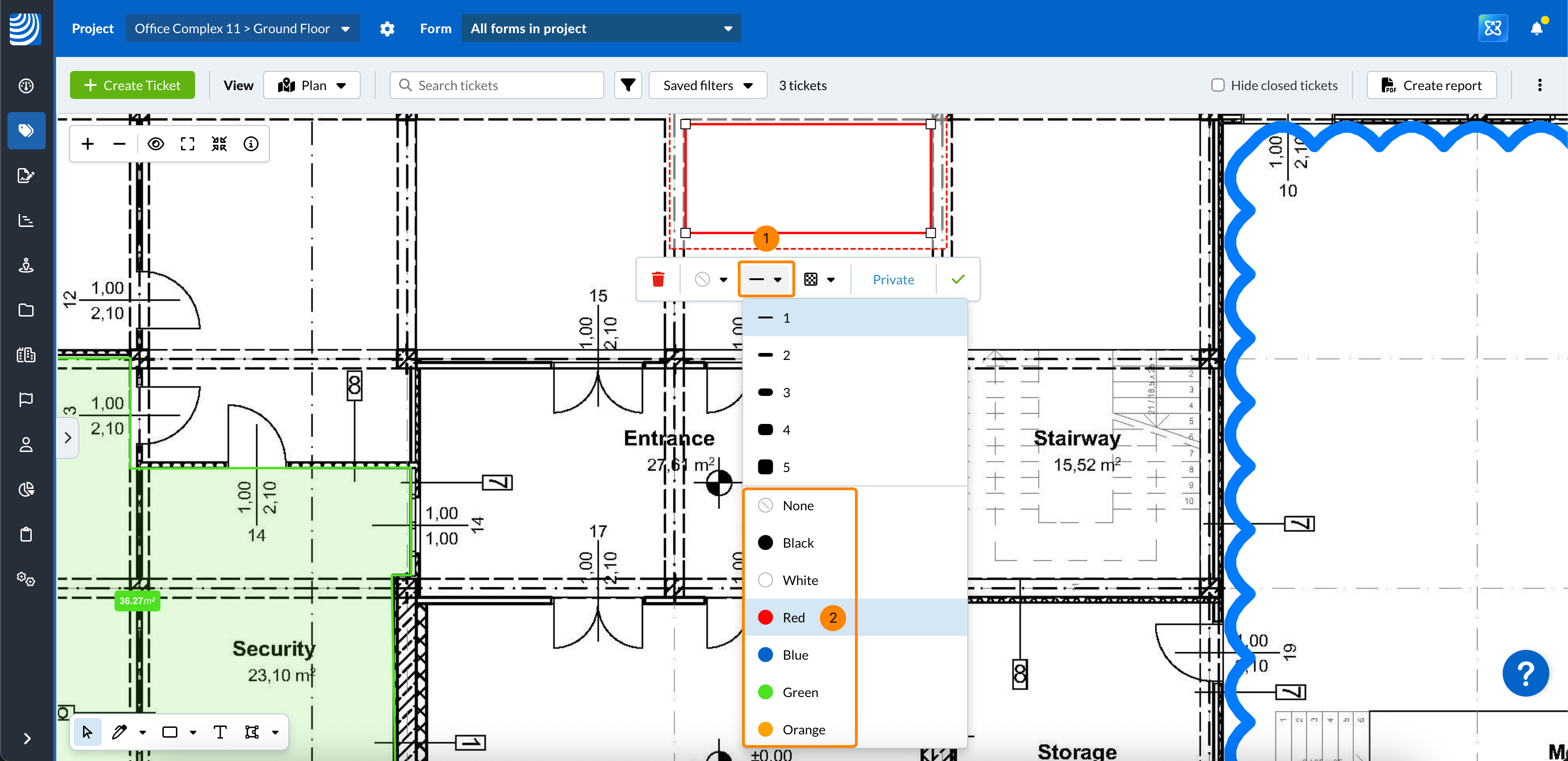

Colore del tratto

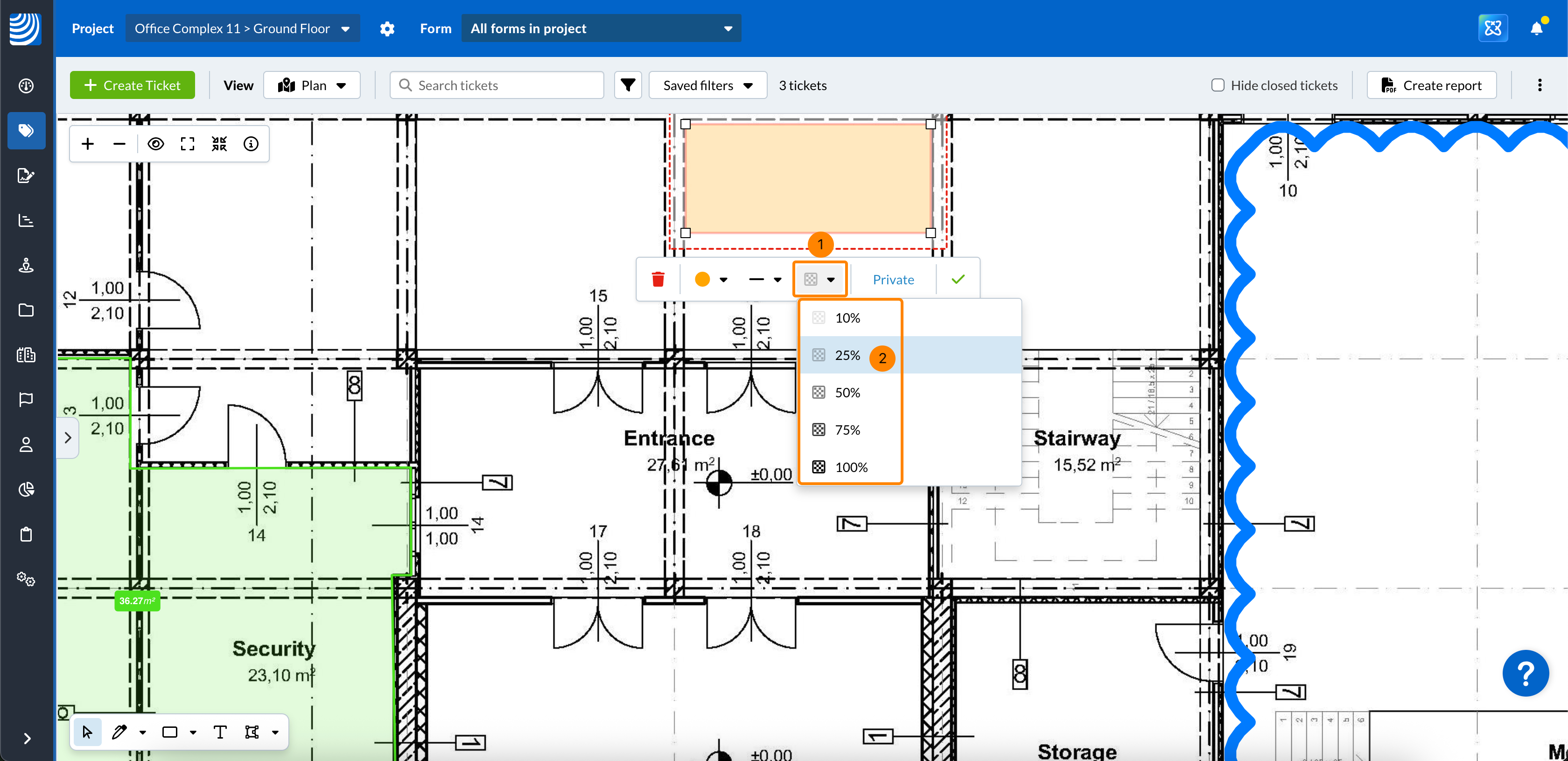

Opacità

Webapp
Mobile

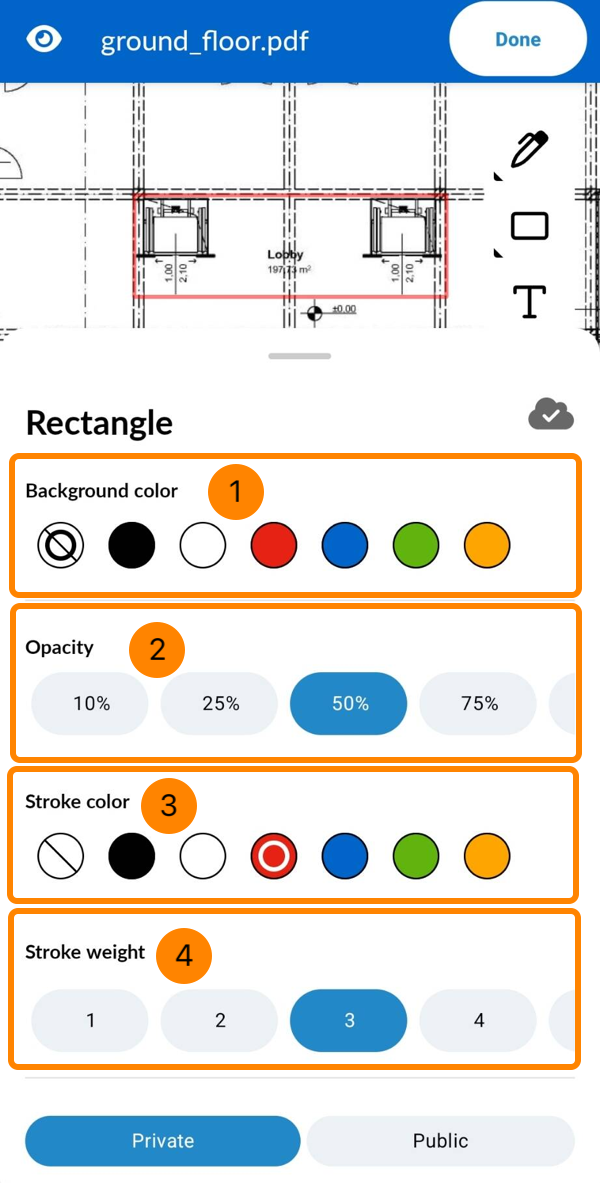

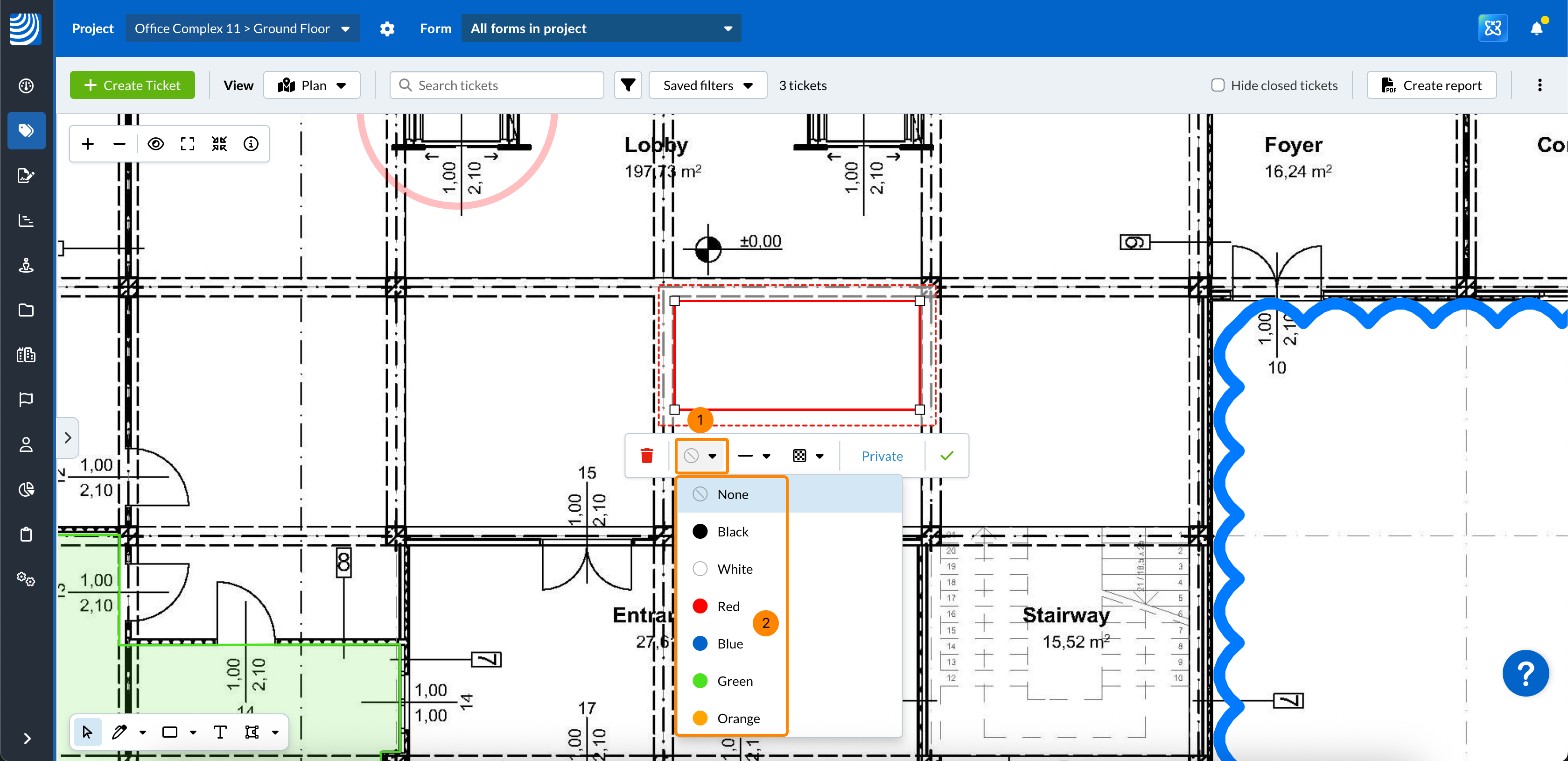

Per cambiare il colore dello sfondo:

Clicchi sul menu a tendina Colore di sfondo
Clicchi sul colore di sfondo, ad esempio Rosso
