Modalità di visualizzazione della realtà aumentata per il visualizzatore BIM mobile

Panoramica

Passi alla modalità di visualizzazione Realtà Aumentata (AR) nel visualizzatore BIM dell'app mobile per confrontare il suo progetto con la costruzione effettiva, guardare dietro le pareti, verificare che le attrezzature tecniche dell'edificio siano installate correttamente, ecc.

Si vede contemporaneamente ciò che la fotocamera del dispositivo mobile cattura in diretta e una sovrapposizione del modello BIM.

Legga il sito BIM Viewer.

Come accedere al BIM Viewer

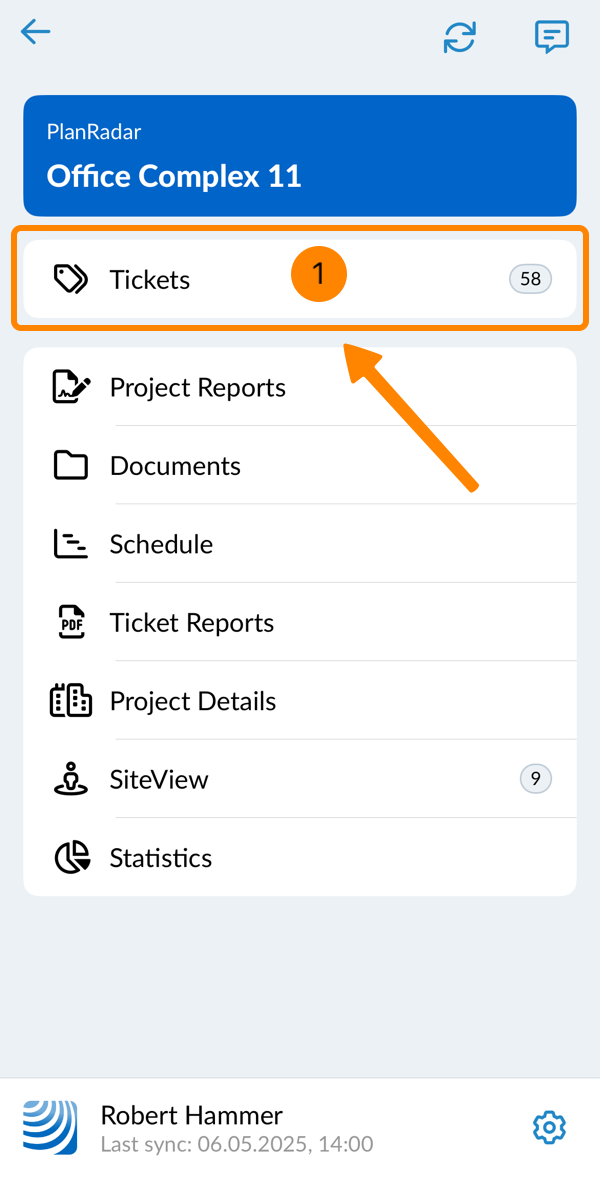

1. Rubinetto Ticket

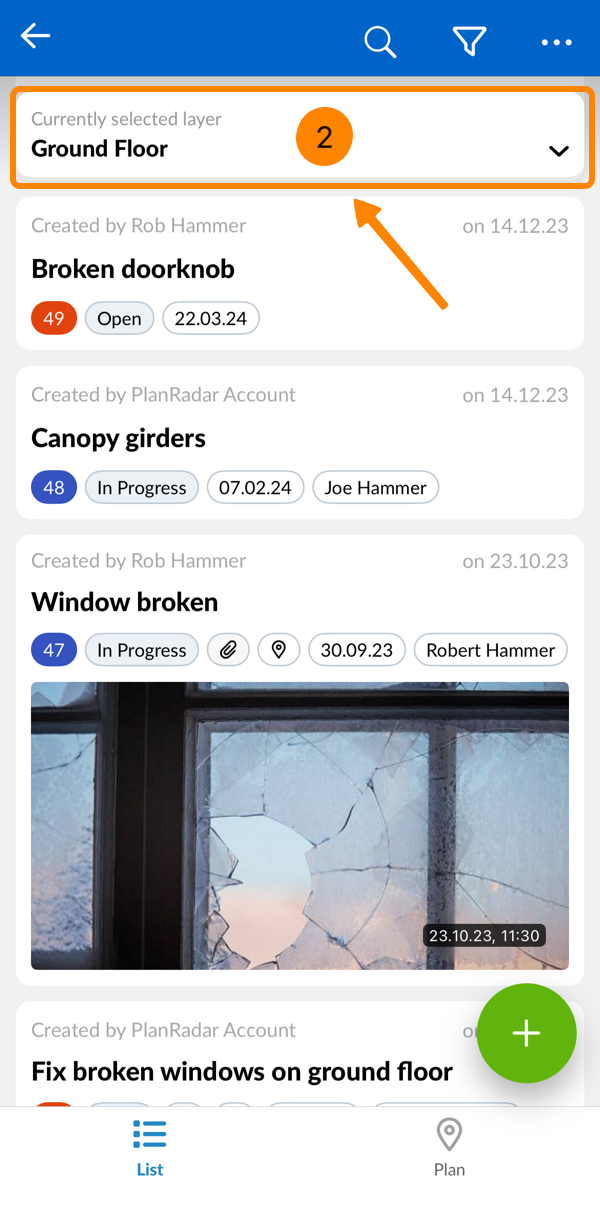

2. Apra il selettore di livelli

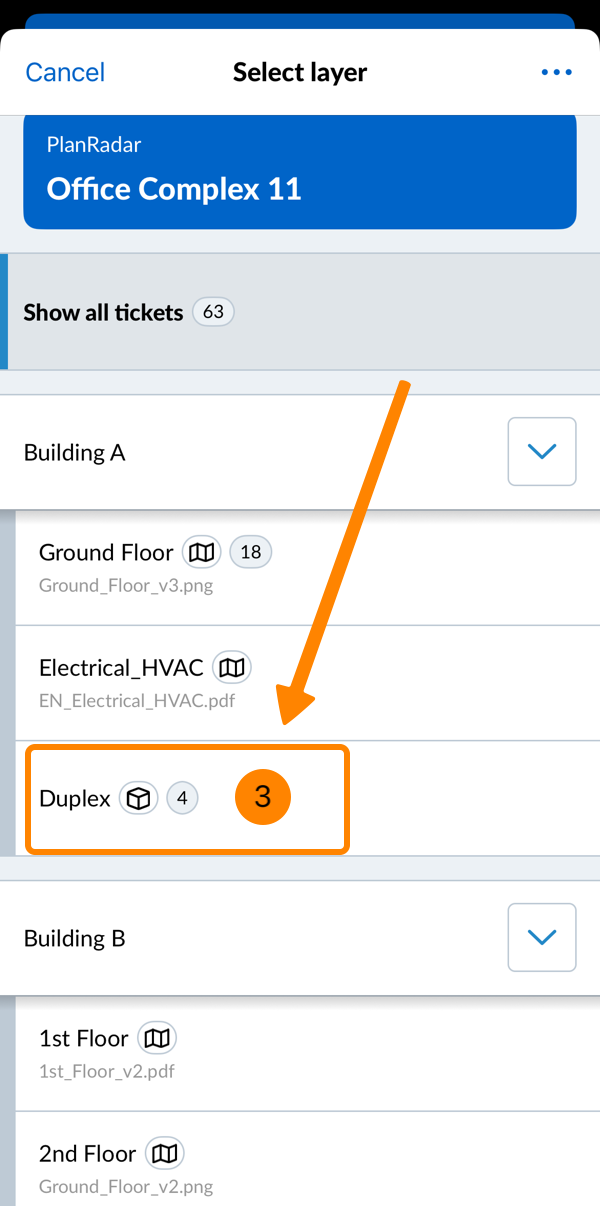

3. Tocca un livello con un modello BIM (contrassegnato dall'icona di un cubo)

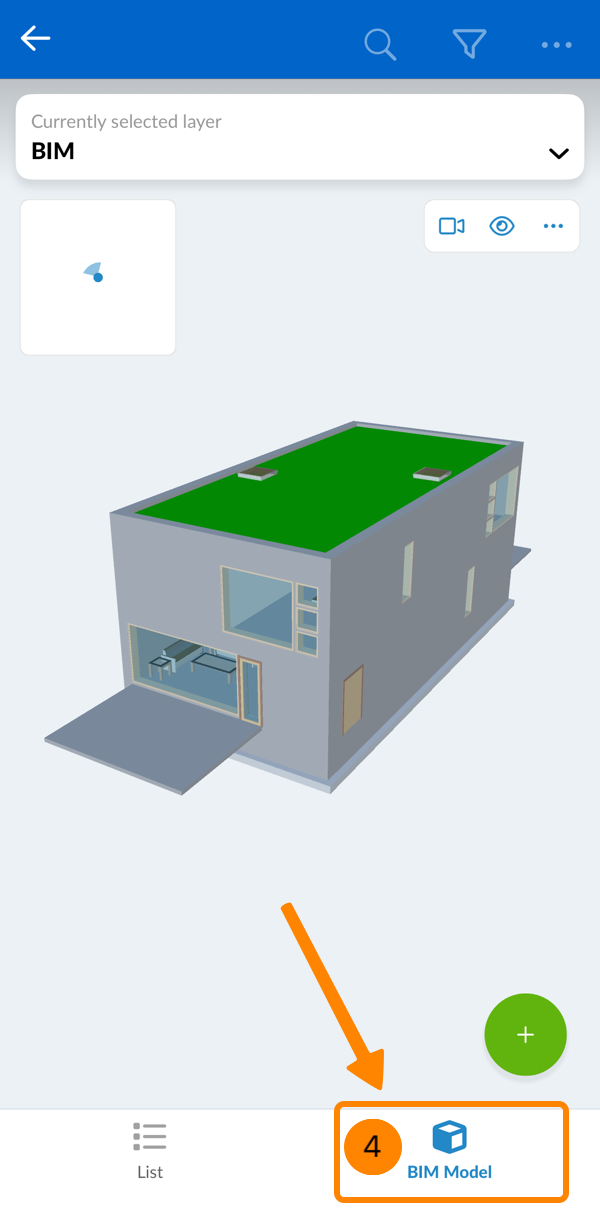

4. Tocca Modello BIM


Entrare in modalità AR

Si assicuri di trovarsi nella stessa posizione fisica che sta visualizzando nel modello BIM, prima di entrare in modalità AR e allineare il modello BIM.

Per entrare in modalità AR:

1. Apra il menu More
2. Tap Realtà aumentata


Allinea il modello BIM con la telecamera

Il processo di allineamento utilizza due punti di riferimento per far corrispondere il modello BIM all'ambiente reale.

Per allineare il modello BIM:

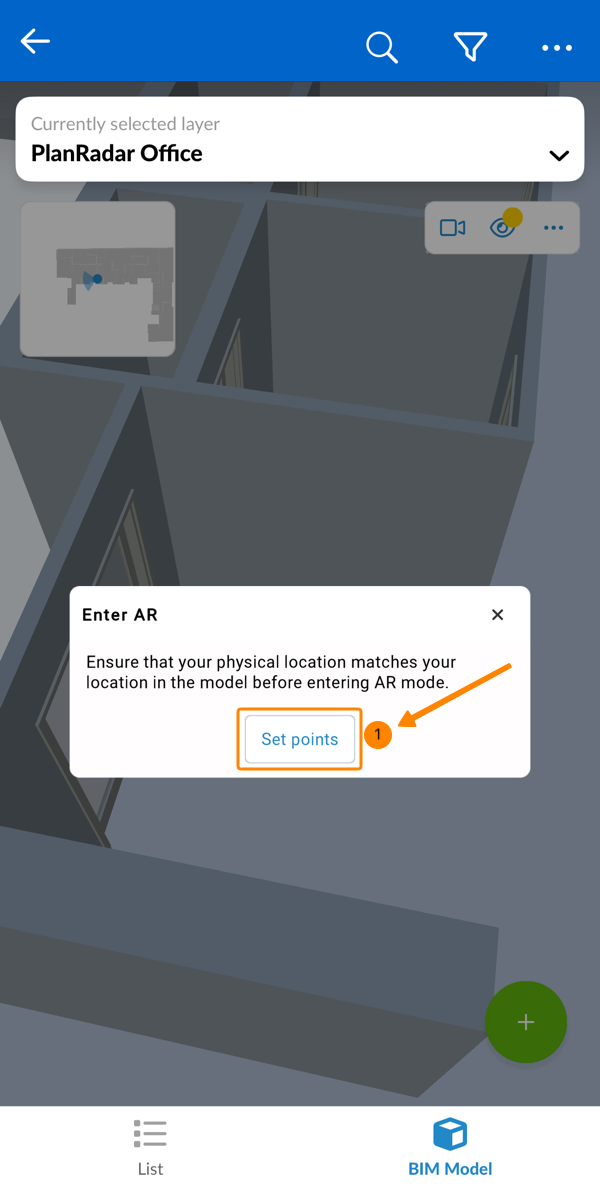

1. Toccare Imposta punti per avviare il processo di allineamento.

2. Impostare il primo punto nel modello BIM
   Trascini il marcatore in un angolo chiaramente visibile dove il pavimento incontra la parete, a circa 2-3 metri di distanza dalla sua posizione attuale.

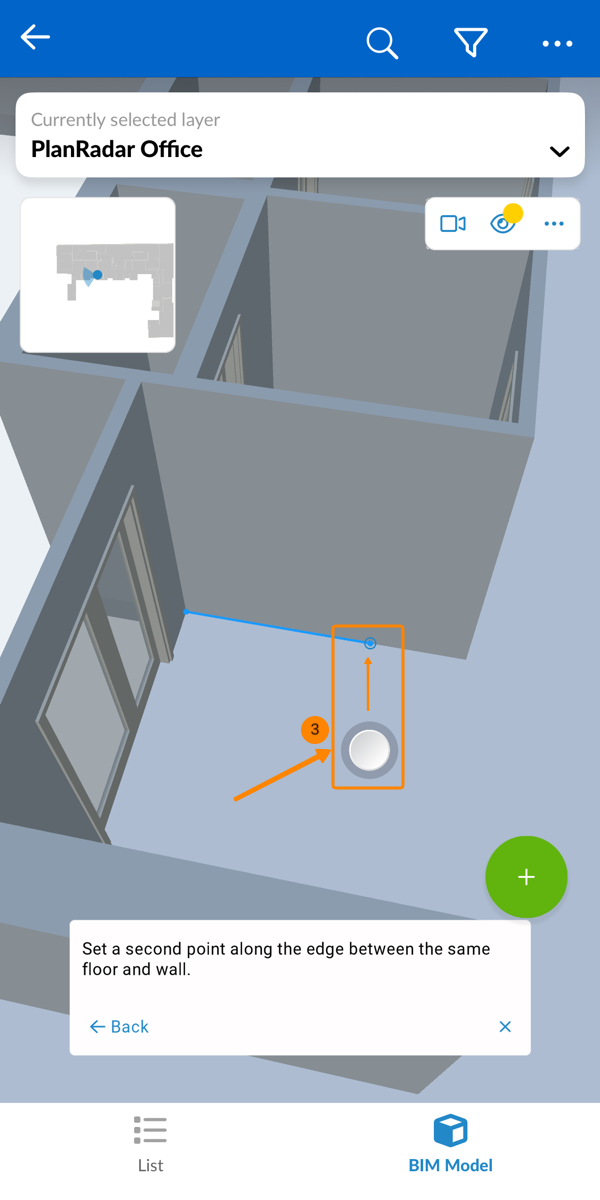

3. Imposta il secondo punto nel modello BIM
   Trascini il marcatore lungo lo stesso bordo del pavimento-parete del primo punto, in una posizione diversa.

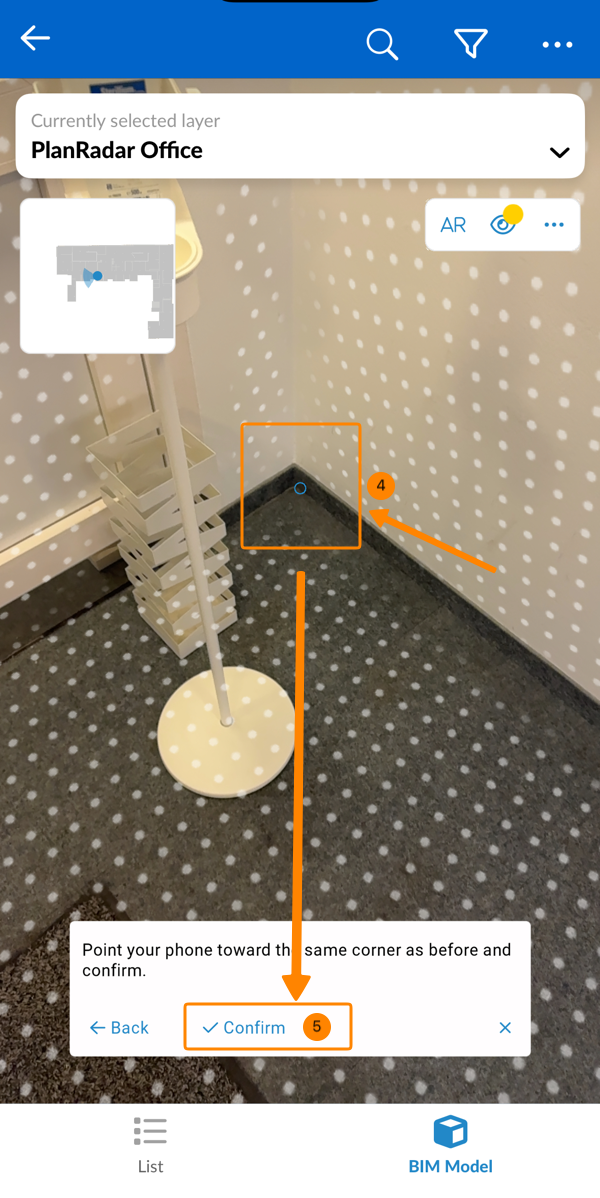

4. Allineare la fotocamera con il primo punto
   Punti il dispositivo mobile verso lo stesso angolo fisico che ha selezionato come primo punto.
5. Toccare Confermare

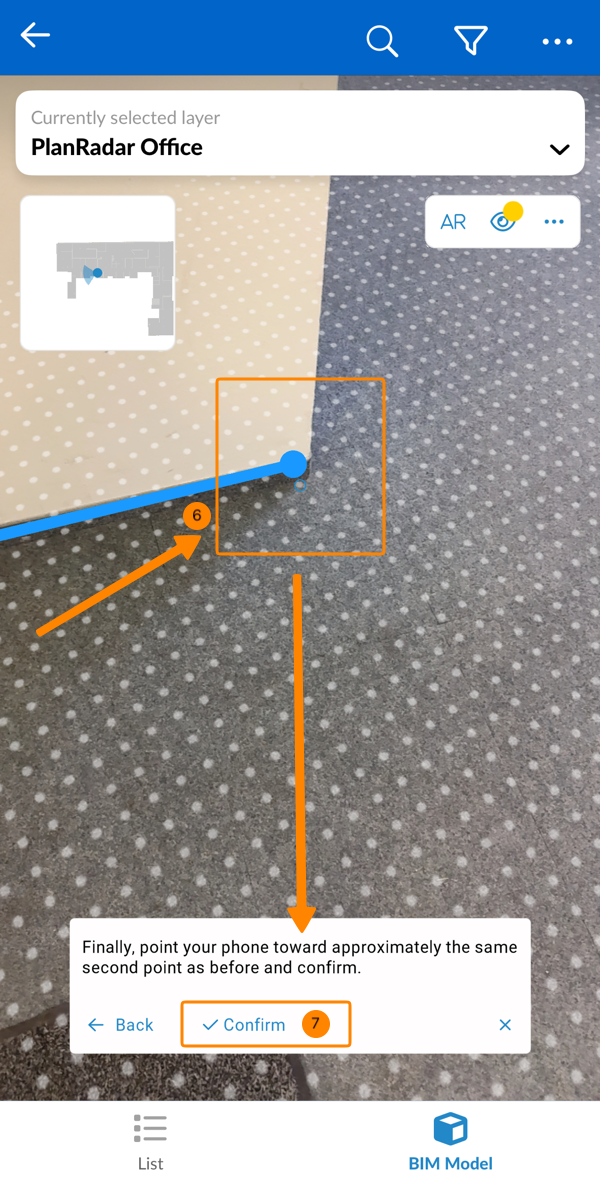

6. Allinei la fotocamera con il secondo punto
   Punti il suo dispositivo mobile verso la posizione fisica corrispondente al secondo punto.
7. Toccare Confermare


Una volta completato, il modello BIM dovrebbe allinearsi con la visione del mondo reale.

Se l'allineamento è leggermente sfasato, è possibile perfezionarlo manualmente utilizzando i controlli di regolazione come descritto di seguito in Regolare manualmente l'allineamento.

Si guardi intorno in modalità AR

Ora si trova in modalità AR e può guardarsi intorno semplicemente muovendo il suo dispositivo mobile, come se stesse scattando una foto o un video. Il modello BIM rimarrà automaticamente allineato.

Regola la trasparenza

Vede contemporaneamente ciò che la fotocamera del suo dispositivo mobile cattura in diretta e una sovrapposizione del modello BIM. Può regolare la trasparenza per concentrarsi maggiormente sulla vista della telecamera o sul modello BIM.

Per farlo:

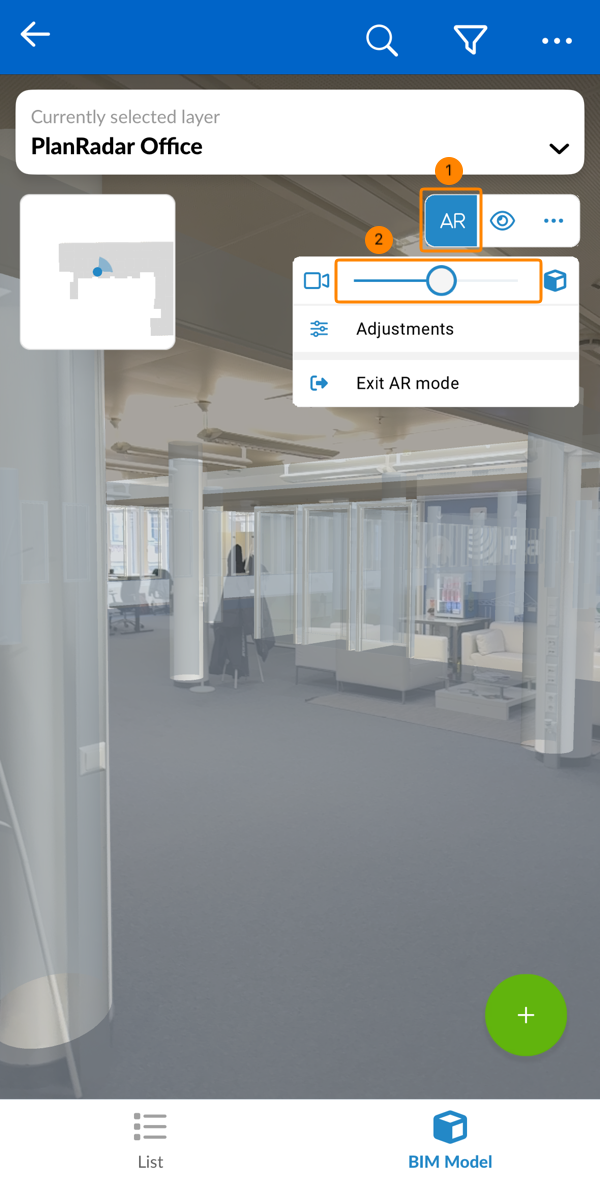

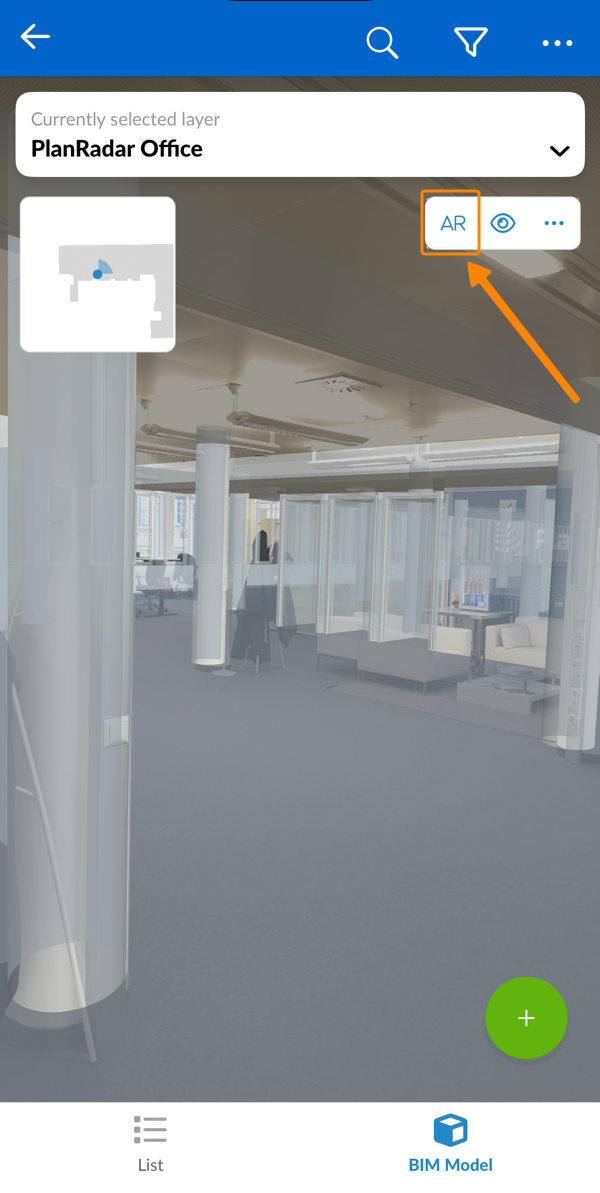

1. Toccare AR
2. Trascina il cursore.
   Lo sposti verso sinistra per vedere di più dalla telecamera e meno dal modello BIM.
   Lo sposti verso destra per vedere di più dal modello BIM e meno dalla telecamera.

Regola manualmente l'allineamento

Può opzionalmente regolare il posizionamento del modello BIM sul feed della telecamera sugli assi X, Y e Z e sulla rotazione. Questo è necessario solo nel caso in cui le posizioni allineate automaticamente siano un po' fuori luogo.

Per farlo:

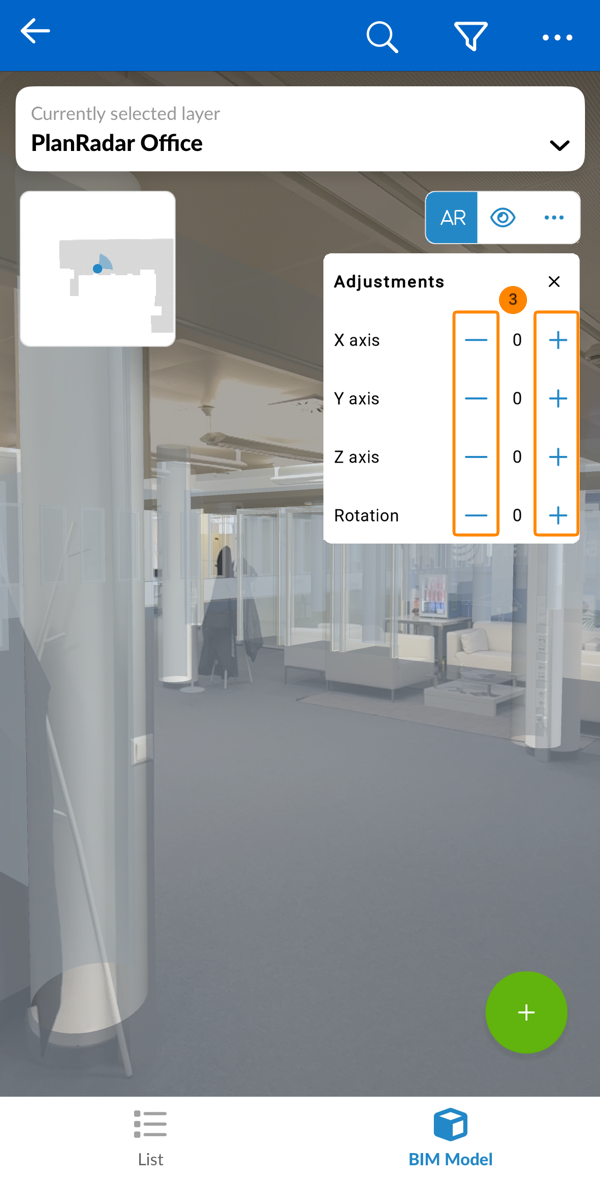

1. Toccare AR
2. Toccare Regolazioni

3. Tocca + o - per spostare il modello BIM in alto o in basso sull'asse corrispondente o per ruotarlo


Esce dalla modalità AR

L'uscita da AR non salverà l'allineamento. Dovrà nuovamente Allineare il modello BIM con la telecamera se rientra in modalità AR. Lasciando il visualizzatore BIM o cambiando modello/livello uscirà automaticamente dalla modalità AR.

Per uscire dalla modalità AR:

1. Toccare AR
2. Toccare Uscire dalla modalità AR
