BIM Viewer

Tobias Patek
  • Zaktualizowano

Przegląd

Podczas pracy z modelami BIM należy korzystać z przeglądarki BIM Viewer w PlanRadar. Przeglądarka umożliwia wyświetlanie lub ukrywanie elementów modelu, przeglądanie właściwości IFC, mierzenie odległości, kątów i powierzchni, tworzenie przekrojów i nie tylko.

PlanRadar obsługuje również pracę ze sfederowanymi modelami IFC, co oznacza przeglądanie wielu modeli IFC w tym samym czasie. Aby ułatwić nawigację w modelu BIM, można przełączać się między trybami swobodnej kamery i chodzenia. Dodatkowo, mapa przeglądowa 2D pozwala na szybkie dostosowanie pozycji i orientacji kamery.

Proszę przeczytać więcej o BIM Support w PlanRadar.

Dostęp i uprawnienia

Aby uzyskać dostęp do przeglądarki BIM Viewer, potrzebny jest użytkownik wewnętrzny z uprawnieniami "Bilety i raporty projektu". Proszę przeczytać więcej na Uprawnienia.

Przeglądarka BIM Viewer jest dostępna na kontach Pro i Enterprise. Więcej informacji znajdą Państwo na stronie Cennik i subskrypcja.

Jak uzyskać dostęp do przeglądarki BIM

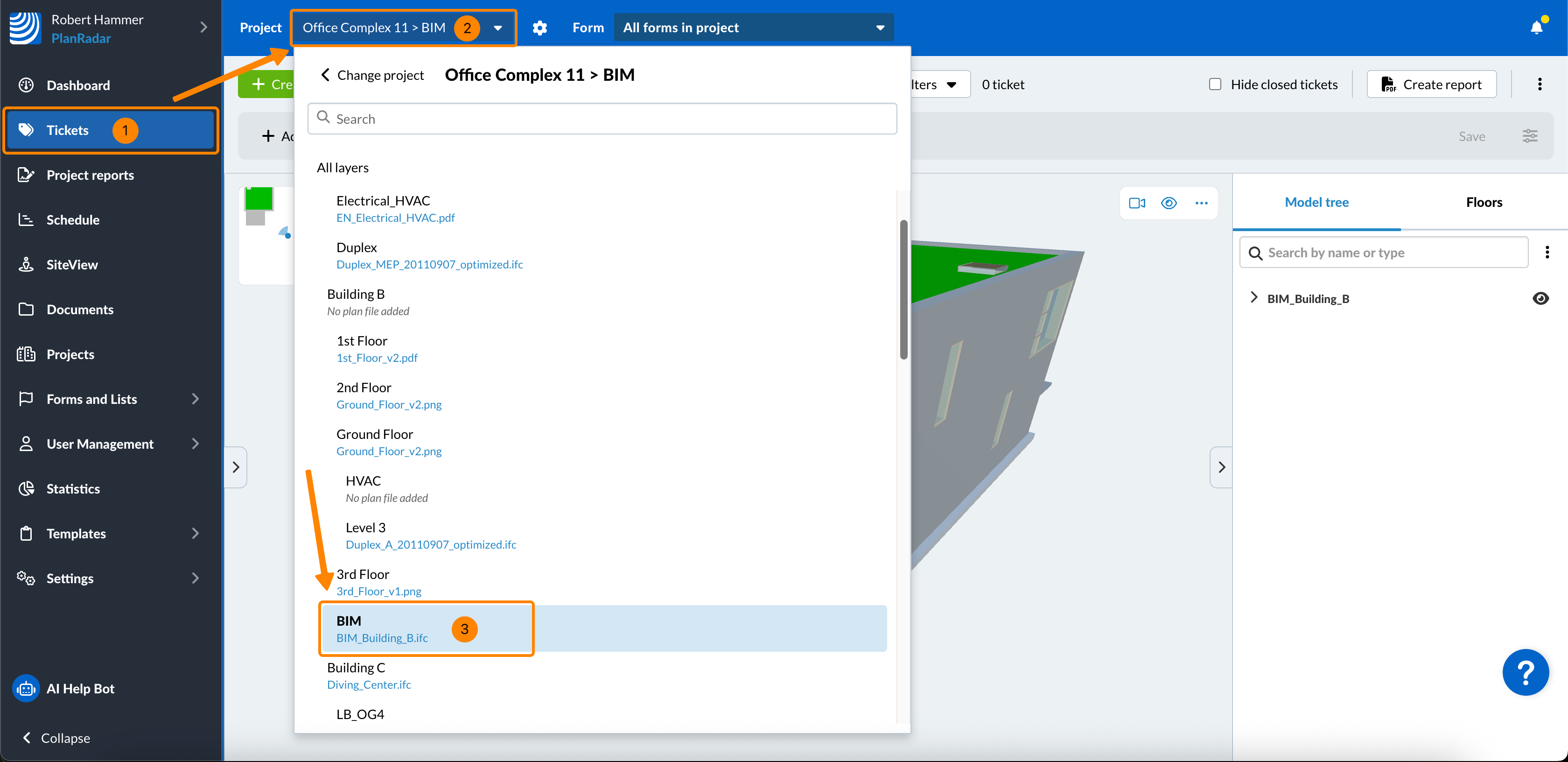

  1. Proszę kliknąć Bilety
  2. Proszę otworzyć listę rozwijaną Project
  3. Proszę wybrać projekt i warstwę

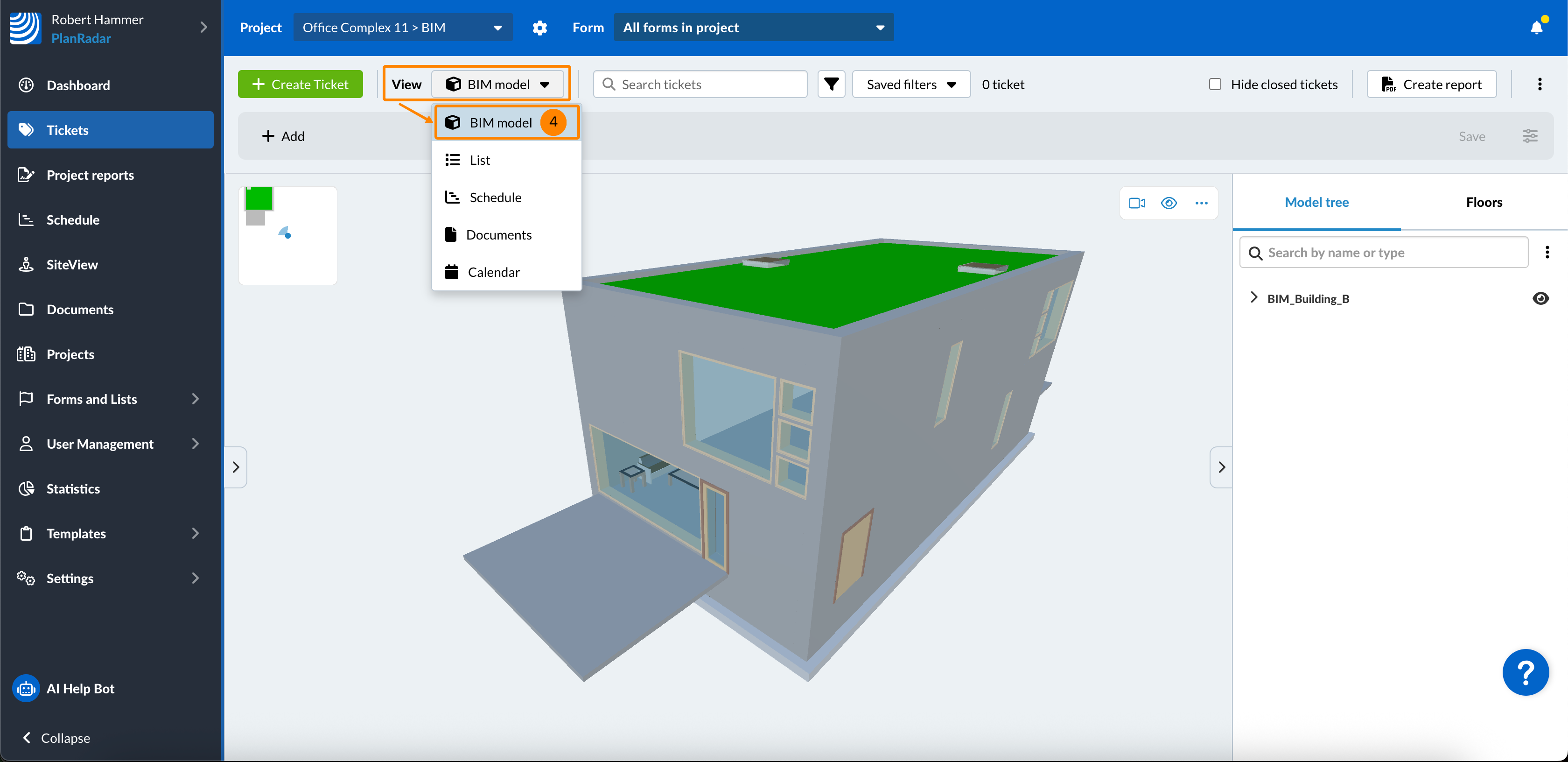

  4. Proszę kliknąć BIM model w menu rozwijanym View

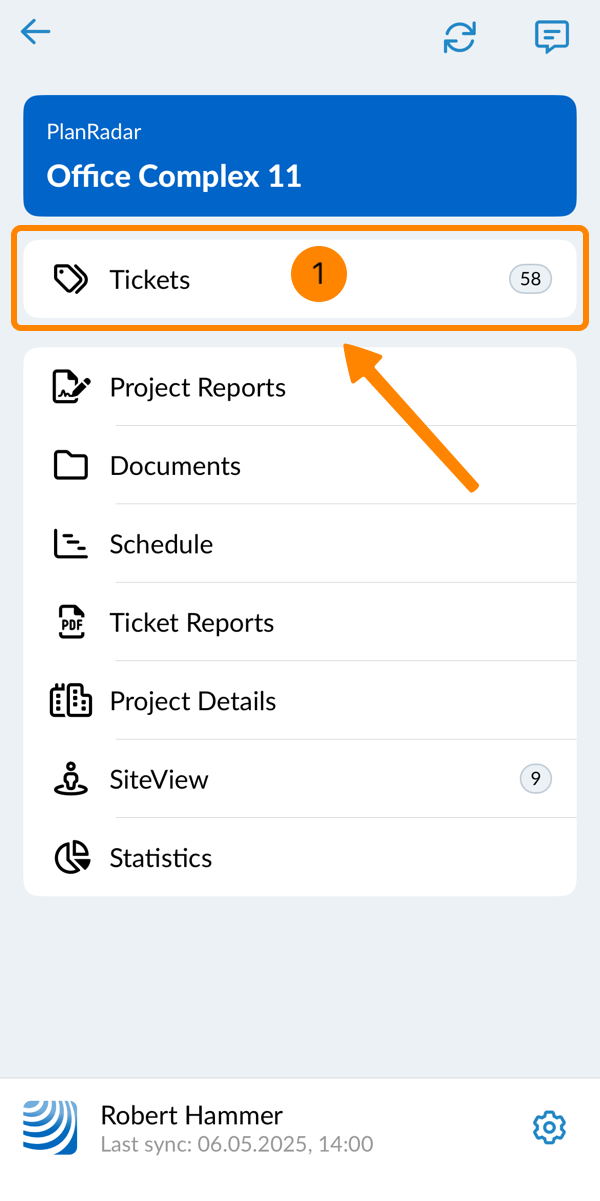

  1. Kran Zadania

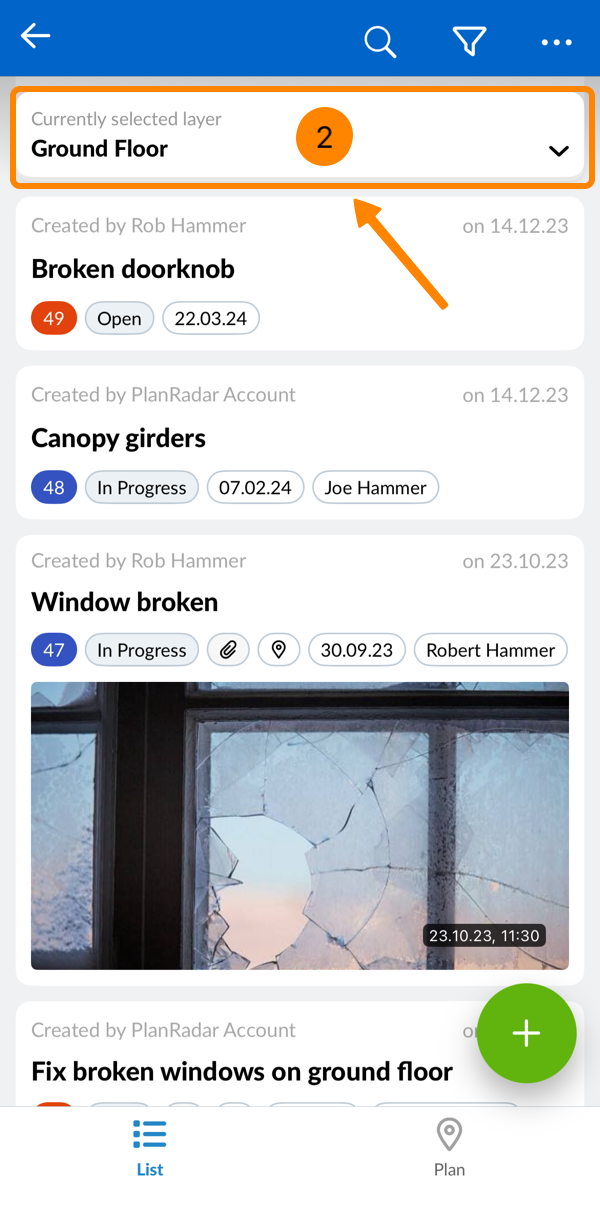

  2. Proszę otworzyć selektor warstw
  3. Proszę dotknąć warstwę z modelem BIM (oznaczoną ikoną sześcianu)

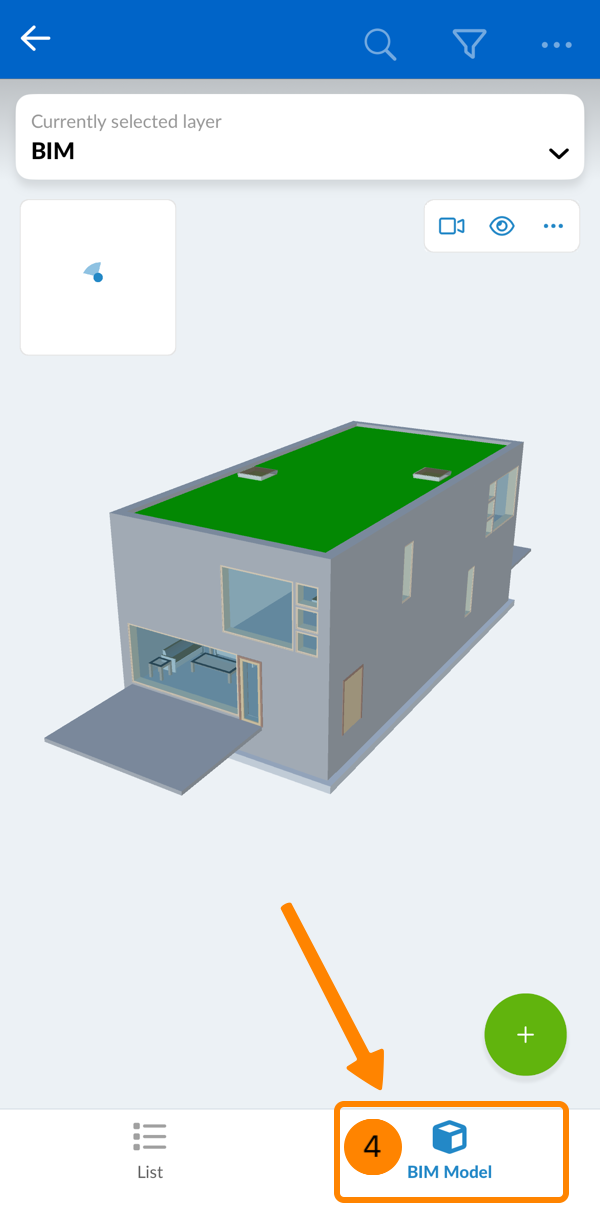

  4. Dotknij Model BIM

Model drzewa i podłogi

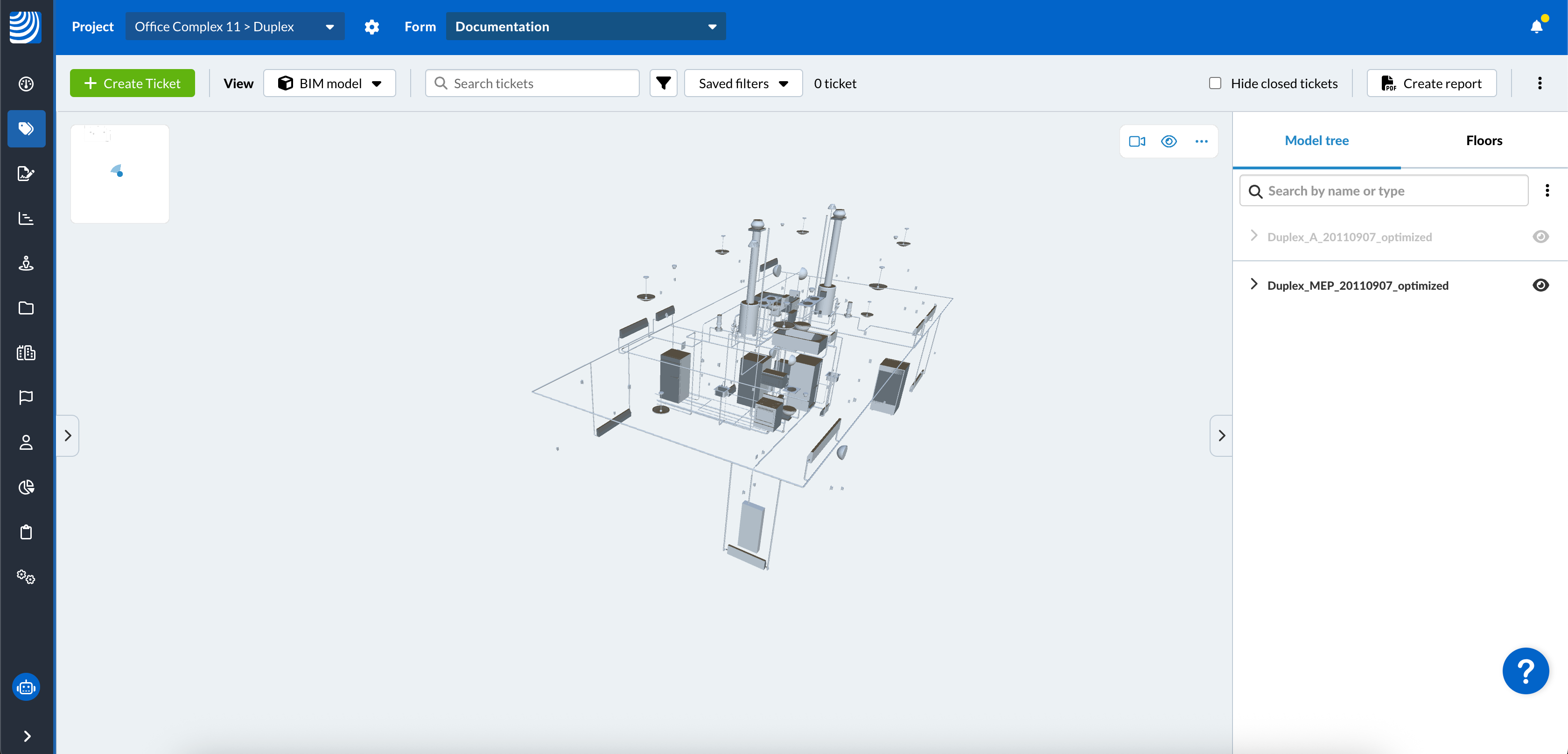

Prawy pasek boczny w widoku modelu BIM ma dwie zakładki: Drzewo modelu zawiera listę komponentów modelu w postaci drzewa oraz Podłogi zawiera listę wszystkich poziomów modelu z podglądem planu.

Right Sidebar.png

Model drzewa

Drzewo modelu przedstawia komponenty modelu jako drzewo zgodnie ze standardem IFC.

Aby wyświetlić drzewo modelu:

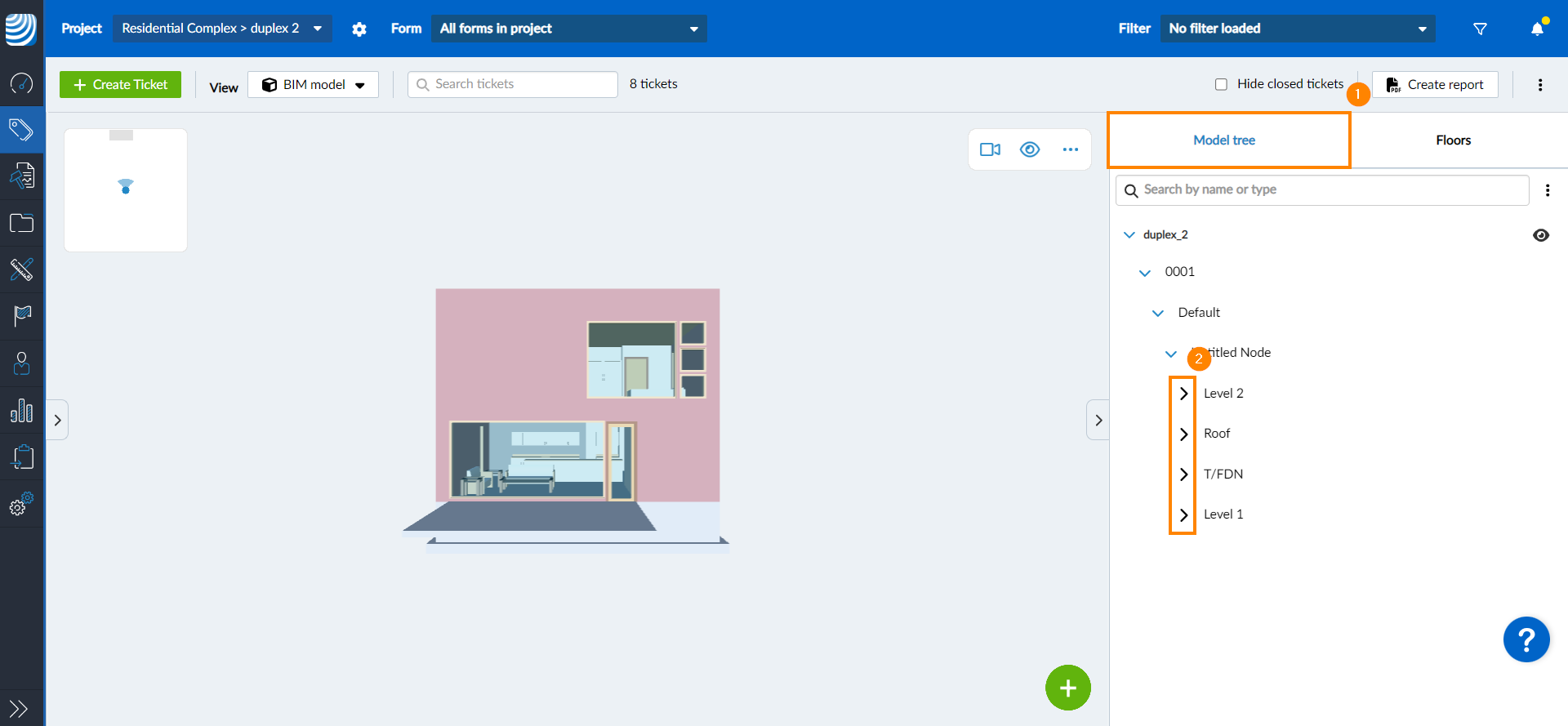

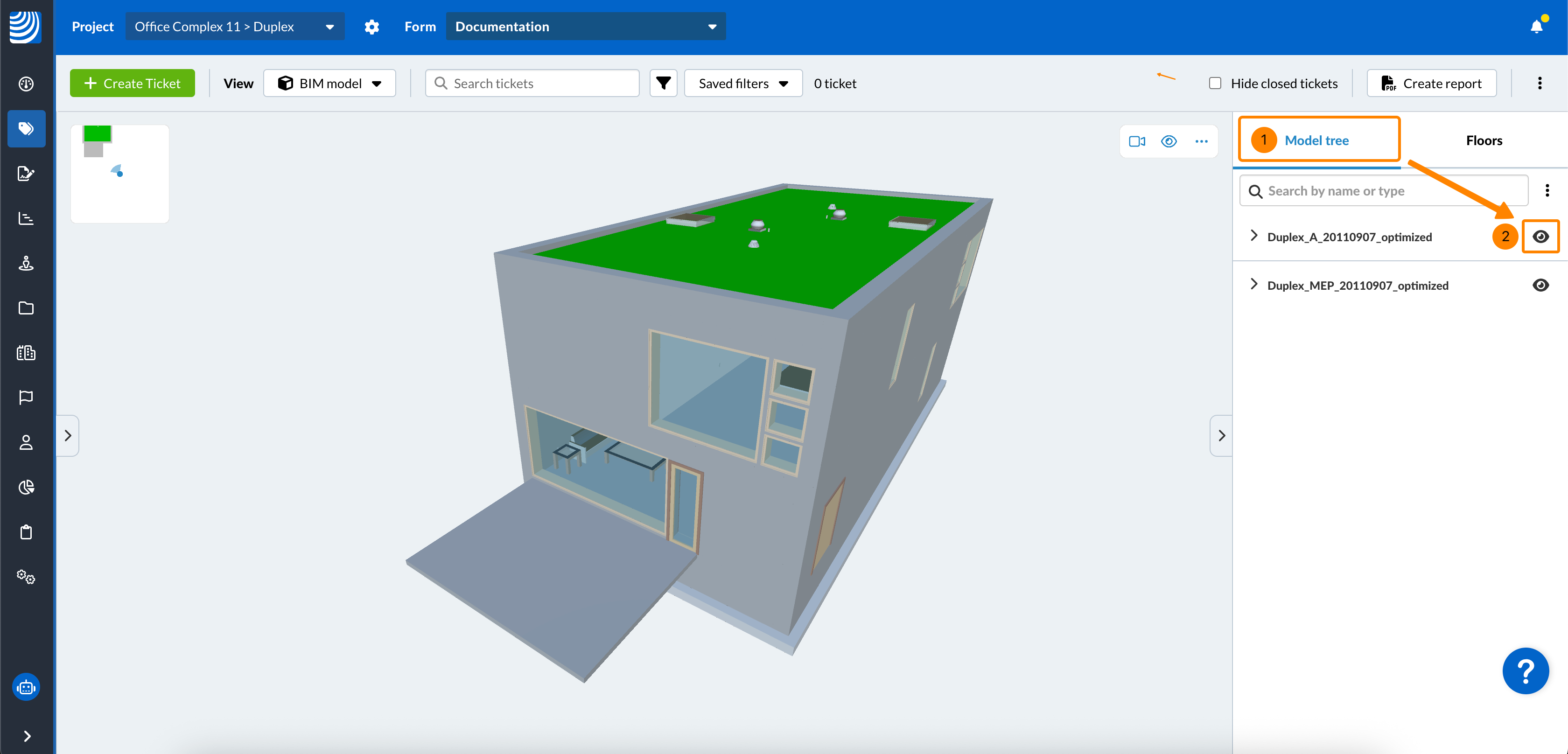

  1. Proszę kliknąć Drzewo modeli

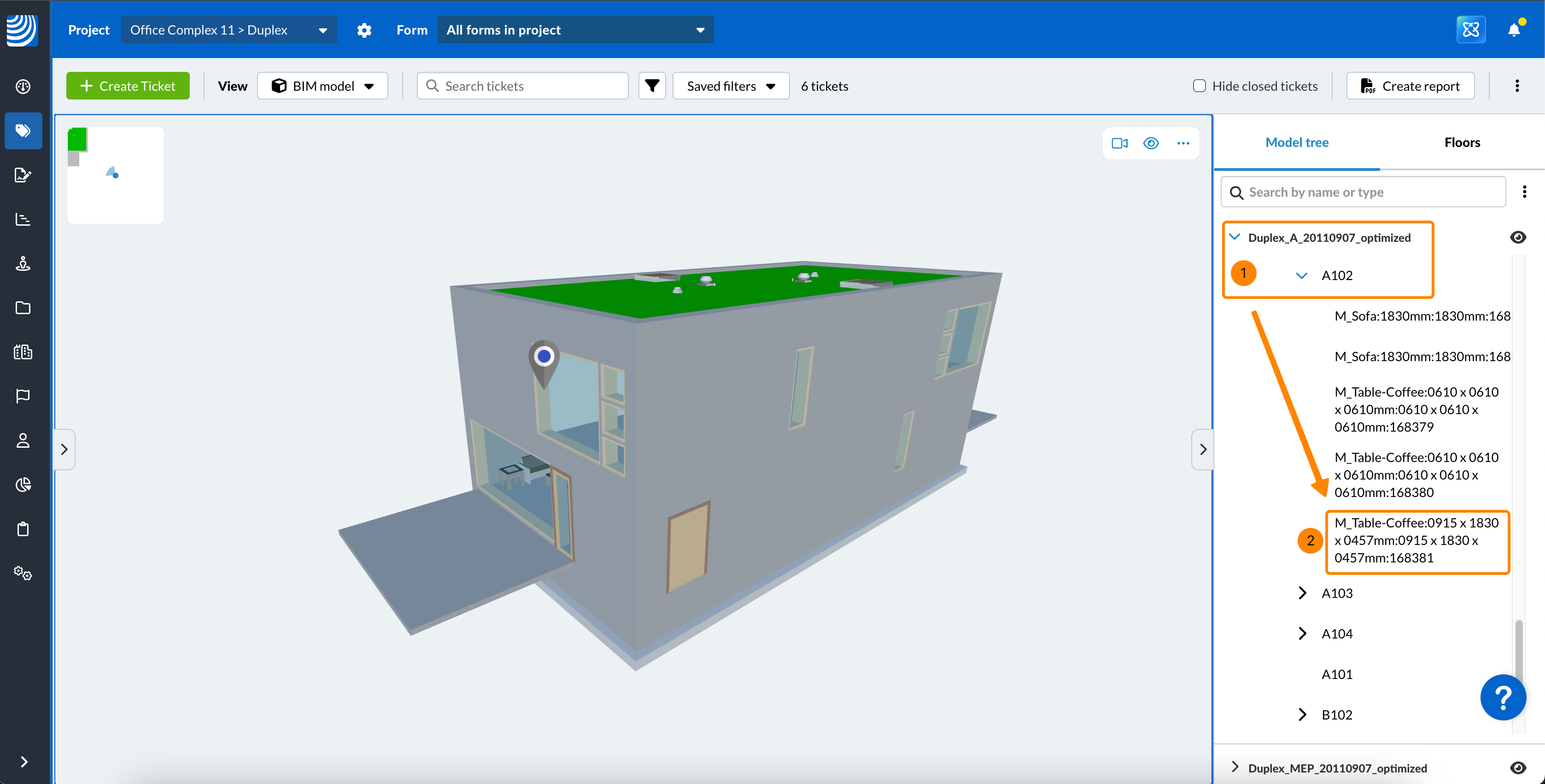

  2. Proszę kliknąć boczną strzałkę obok komponentu, aby go rozwinąć i wyświetlić powiązane elementy.
    Model Tree Components.png

Pokaż właściwości elementu

Aby wyświetlić właściwości IFC elementu:

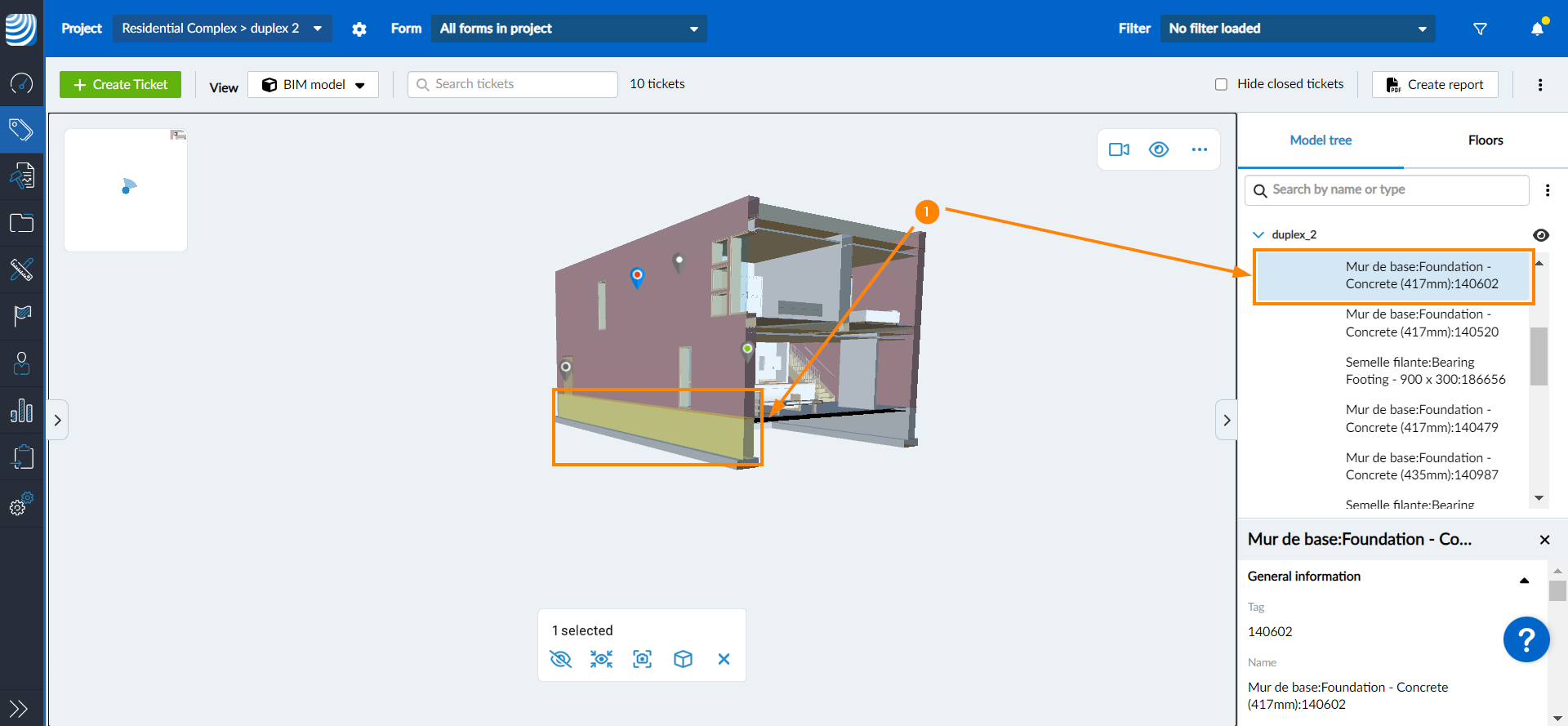

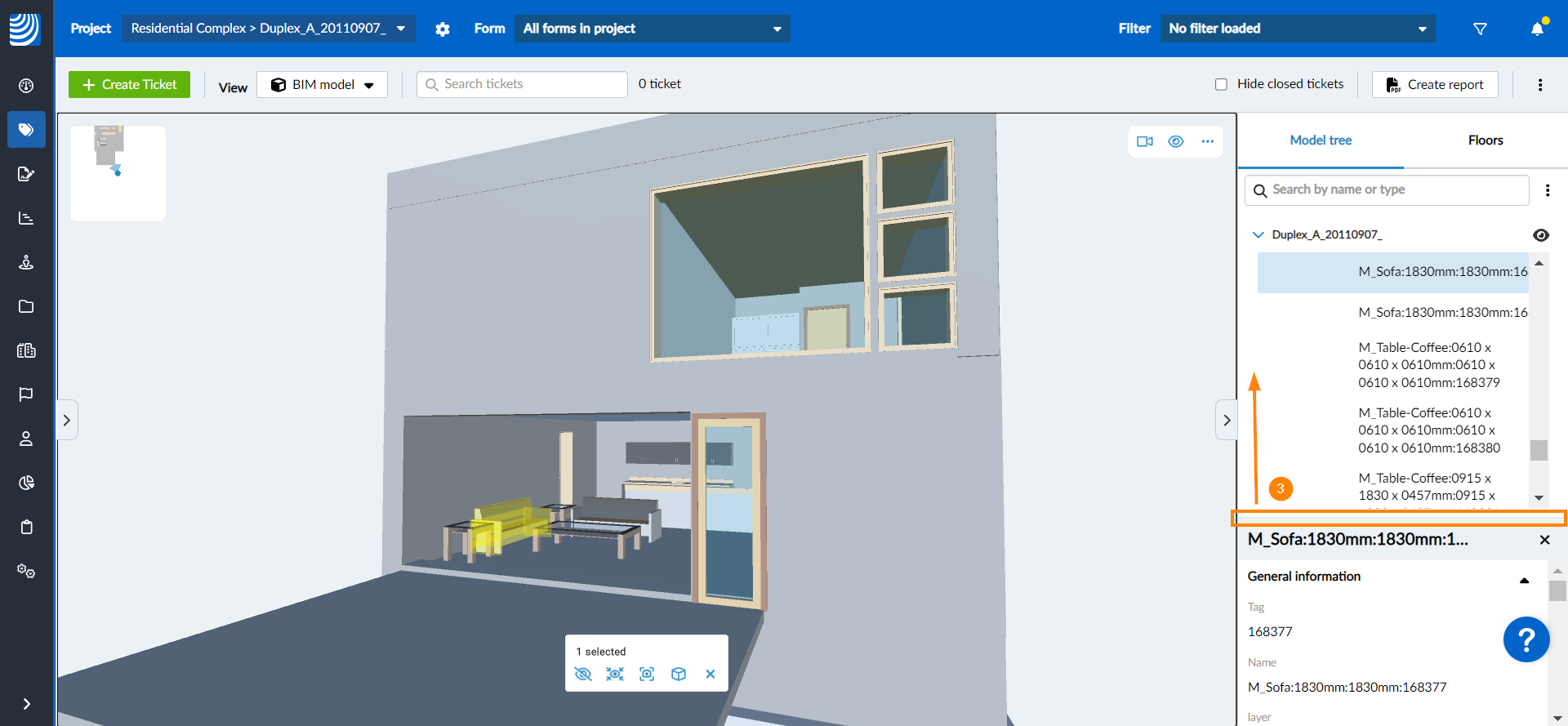

  1. Proszę kliknąć element w drzewie modelu lub w widoku 3D

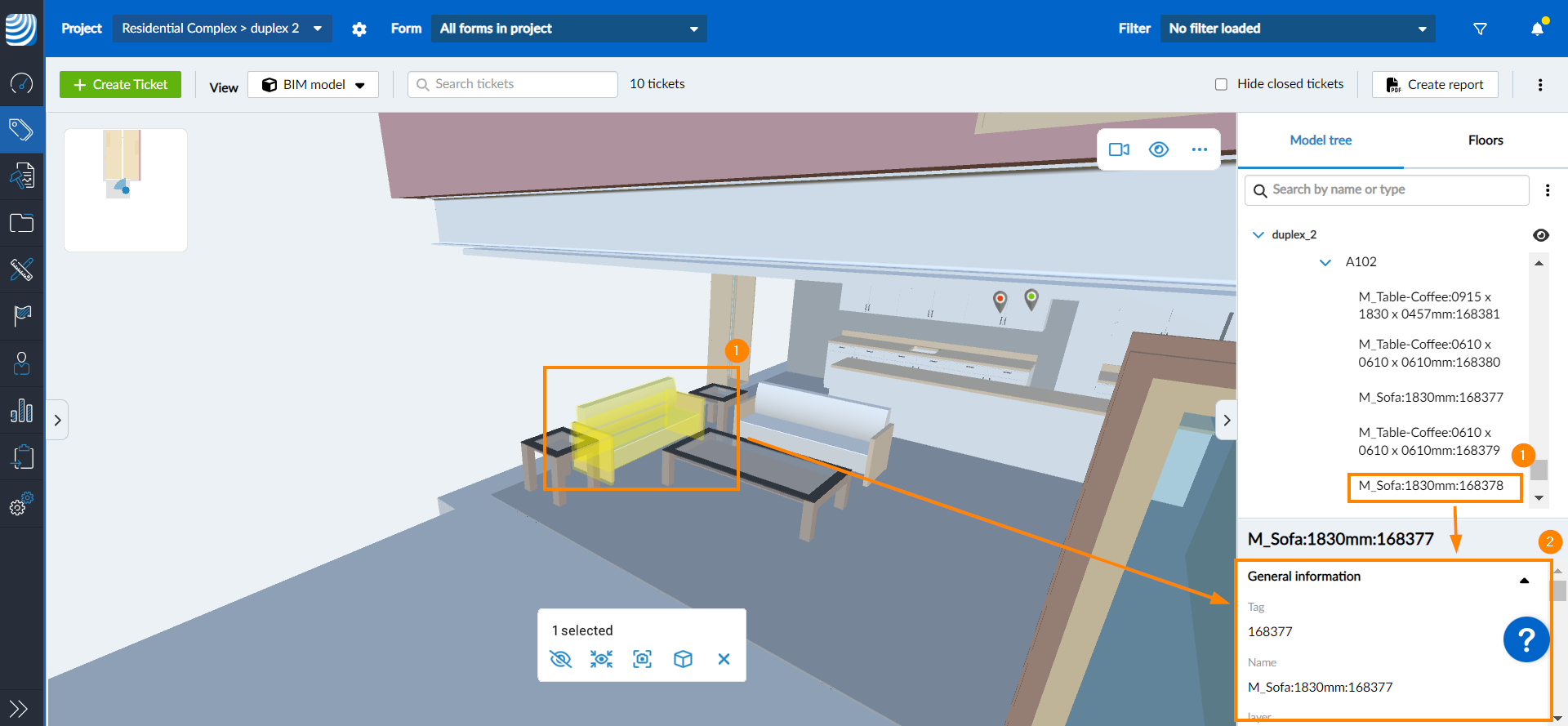

  2. Właściwości IFC pojawią się na pasku bocznym pod drzewem modelu
    Element Properties.png
  3. Opcjonalnie: przeciągnąć górną część panelu właściwości, aby zmienić jego rozmiar
    Resize Properties Panel.png

Wyszukiwanie elementu

Element można znaleźć, wyszukując go w drzewie modelu. Aby wyszukać element:

  1. Proszę wpisać nazwę elementu w pasku wyszukiwania
  2. Elementy pasujące do wyszukiwanej frazy pojawią się w drzewie modelu
    Search an Element.png

Podłogi

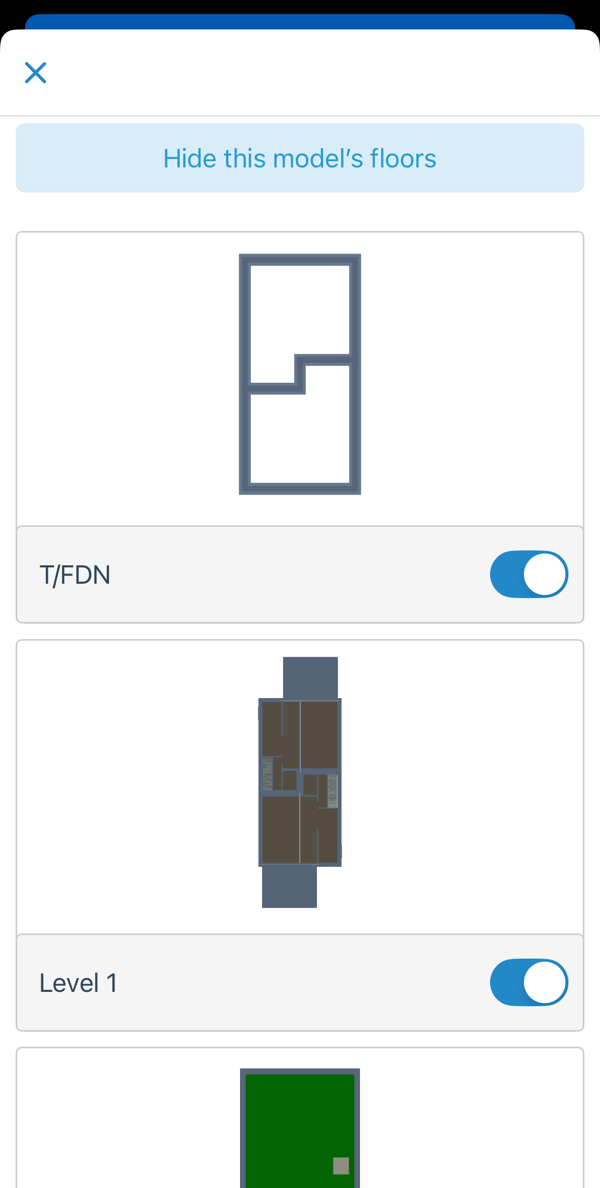

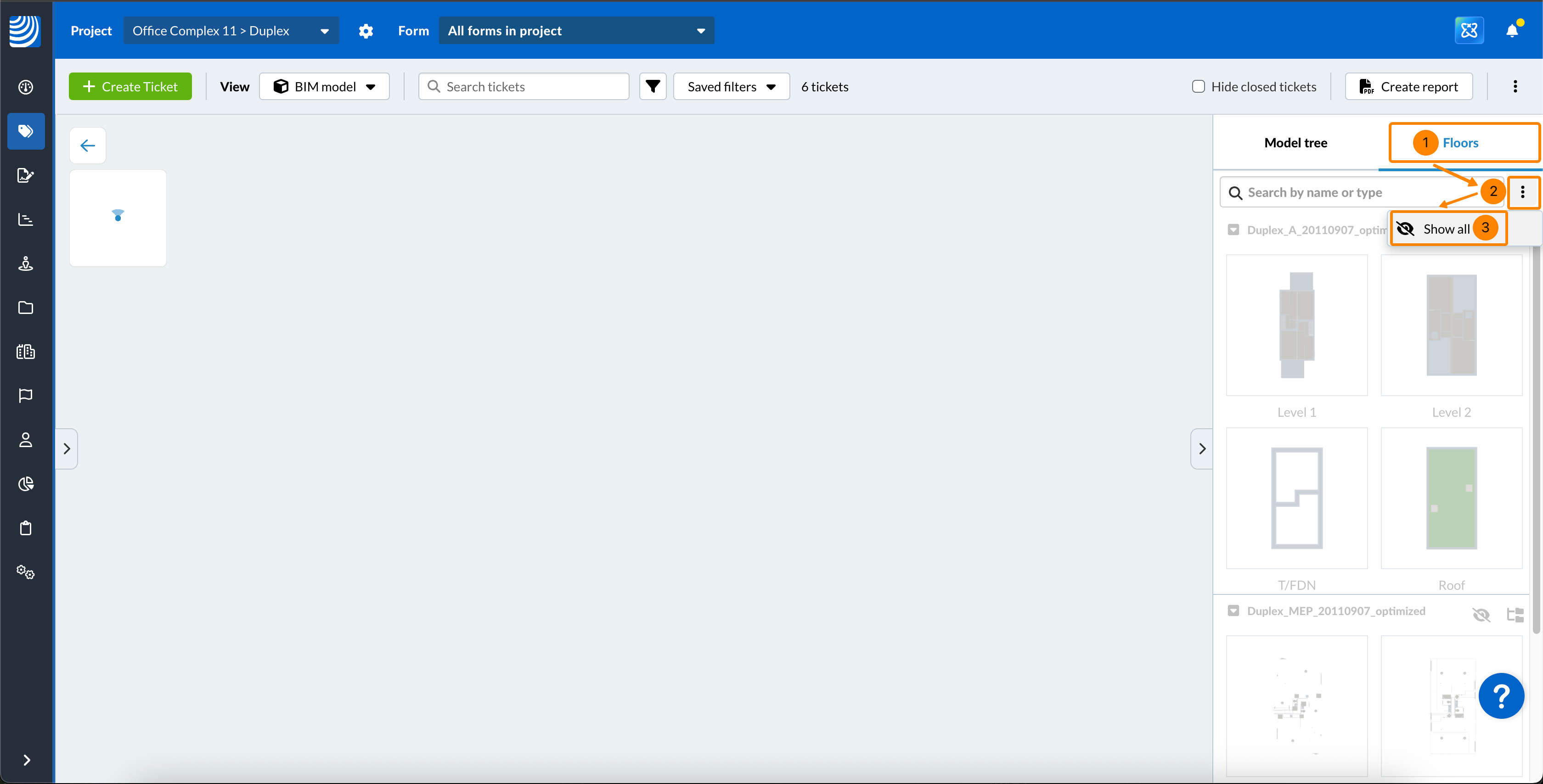

Sekcja pięter zawiera listę wszystkich pięter modelu z podglądem planu. Aby wyświetlić piętro w ortograficznym widoku planu:

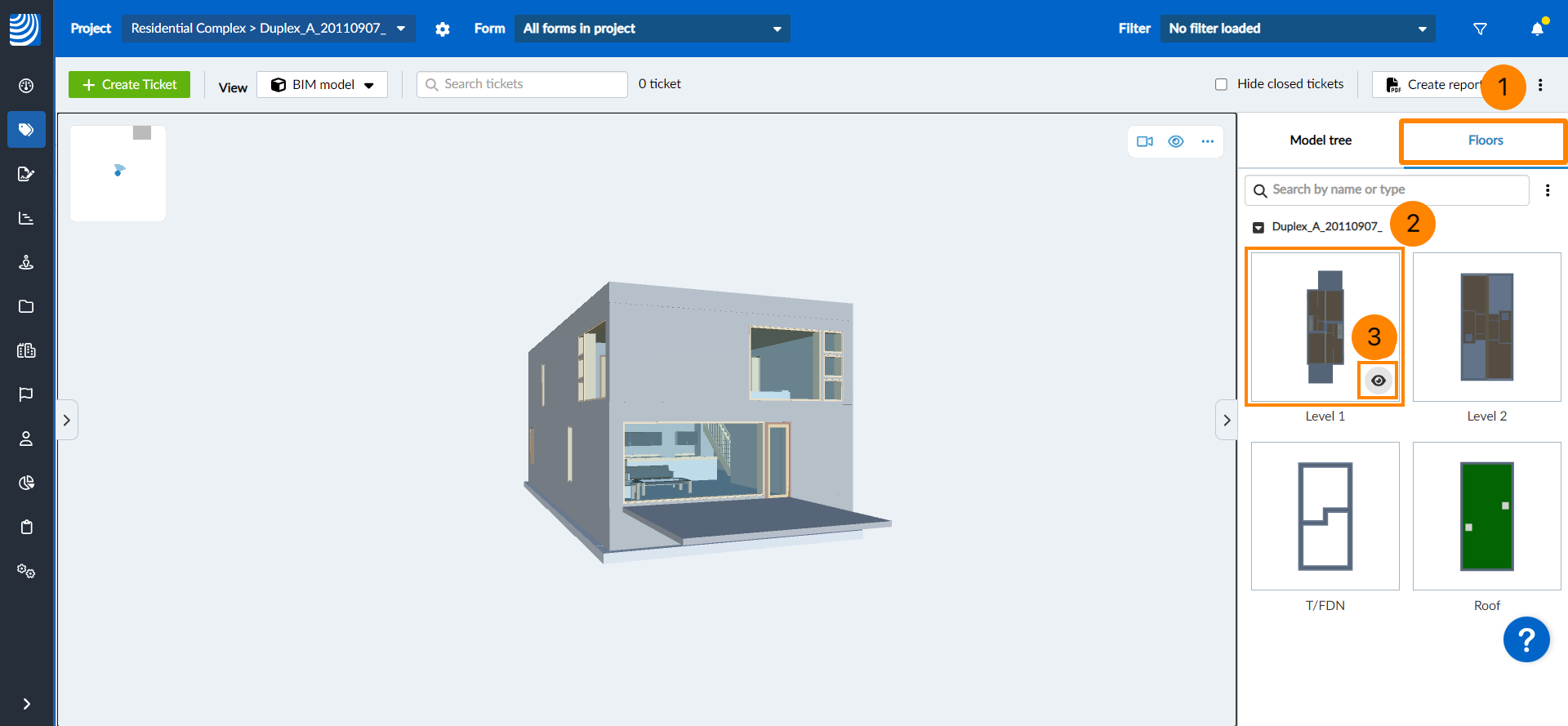

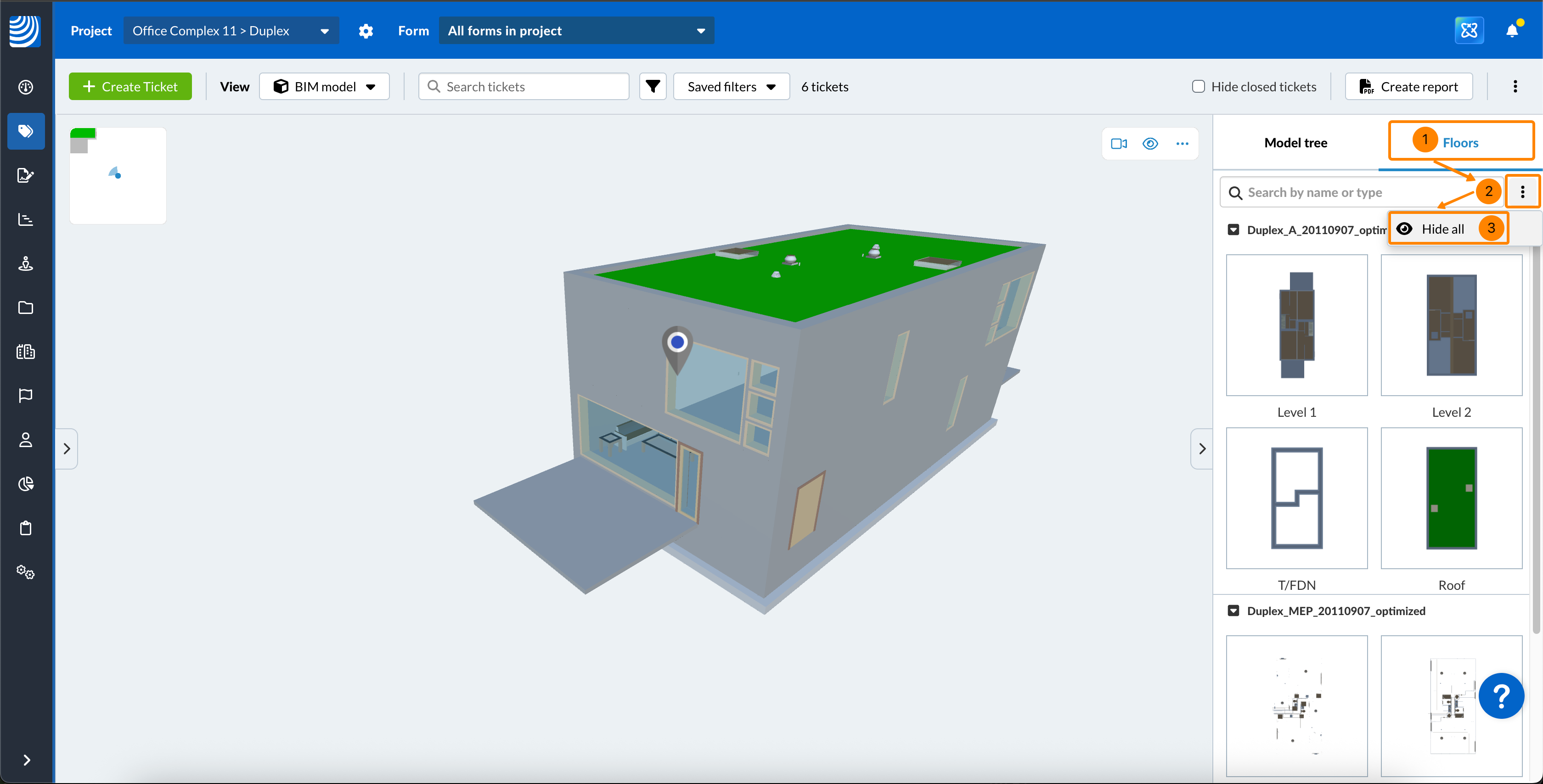

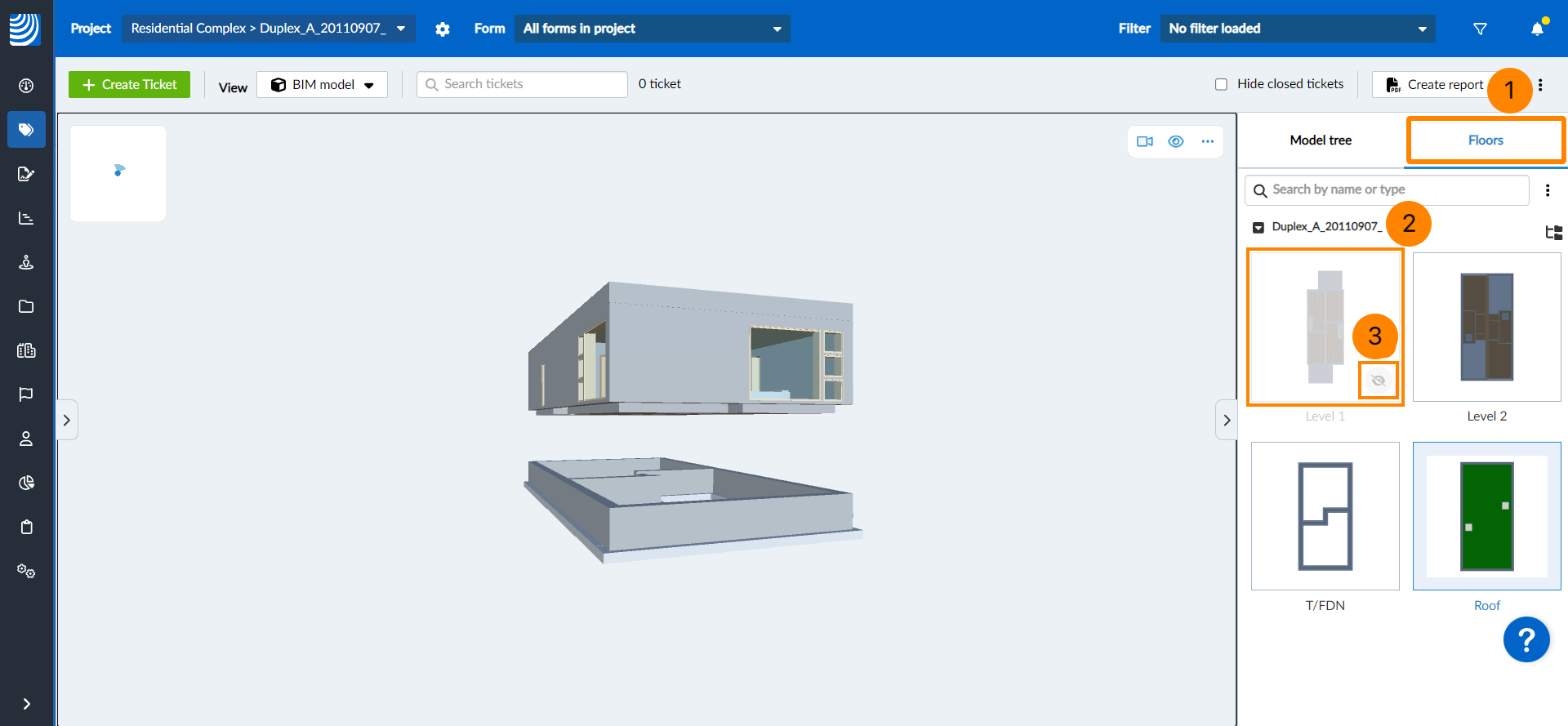

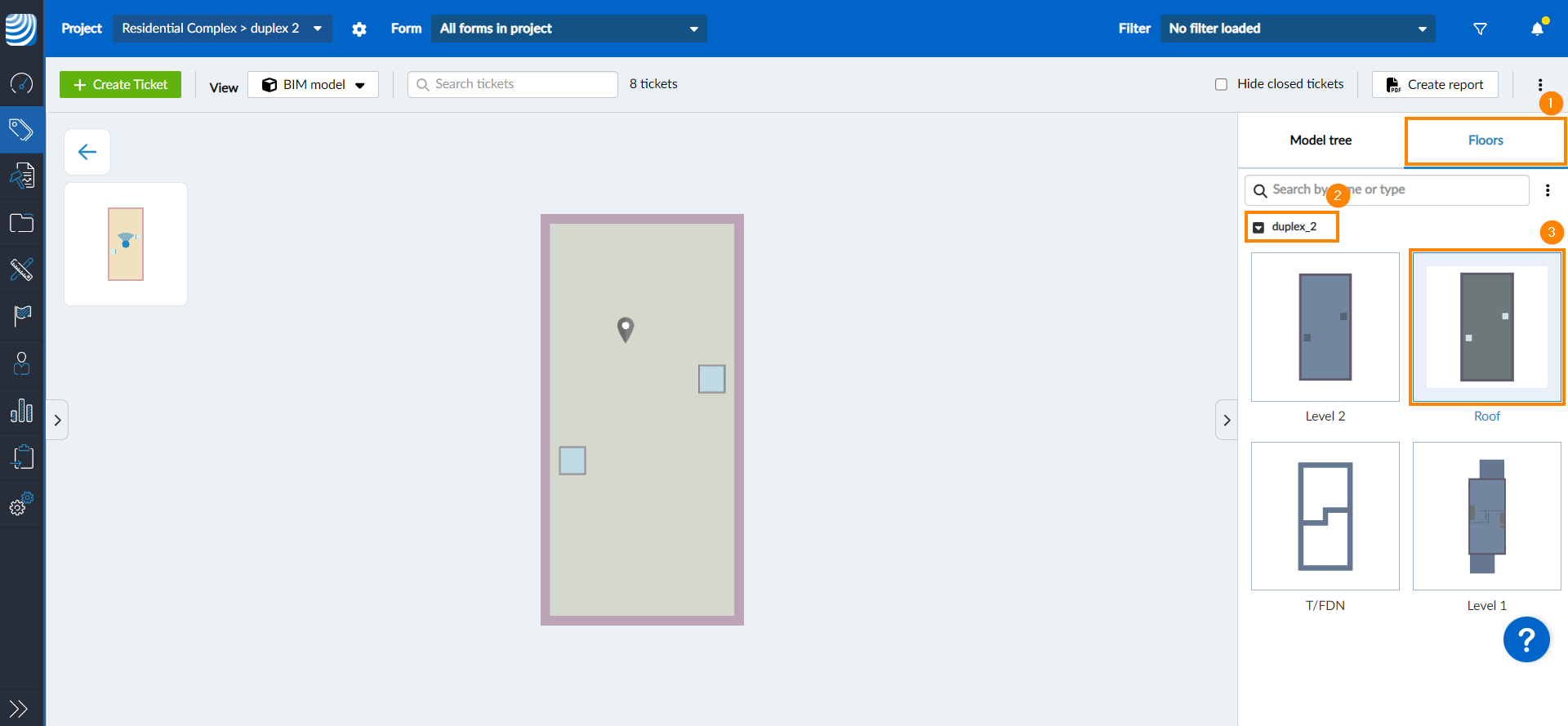

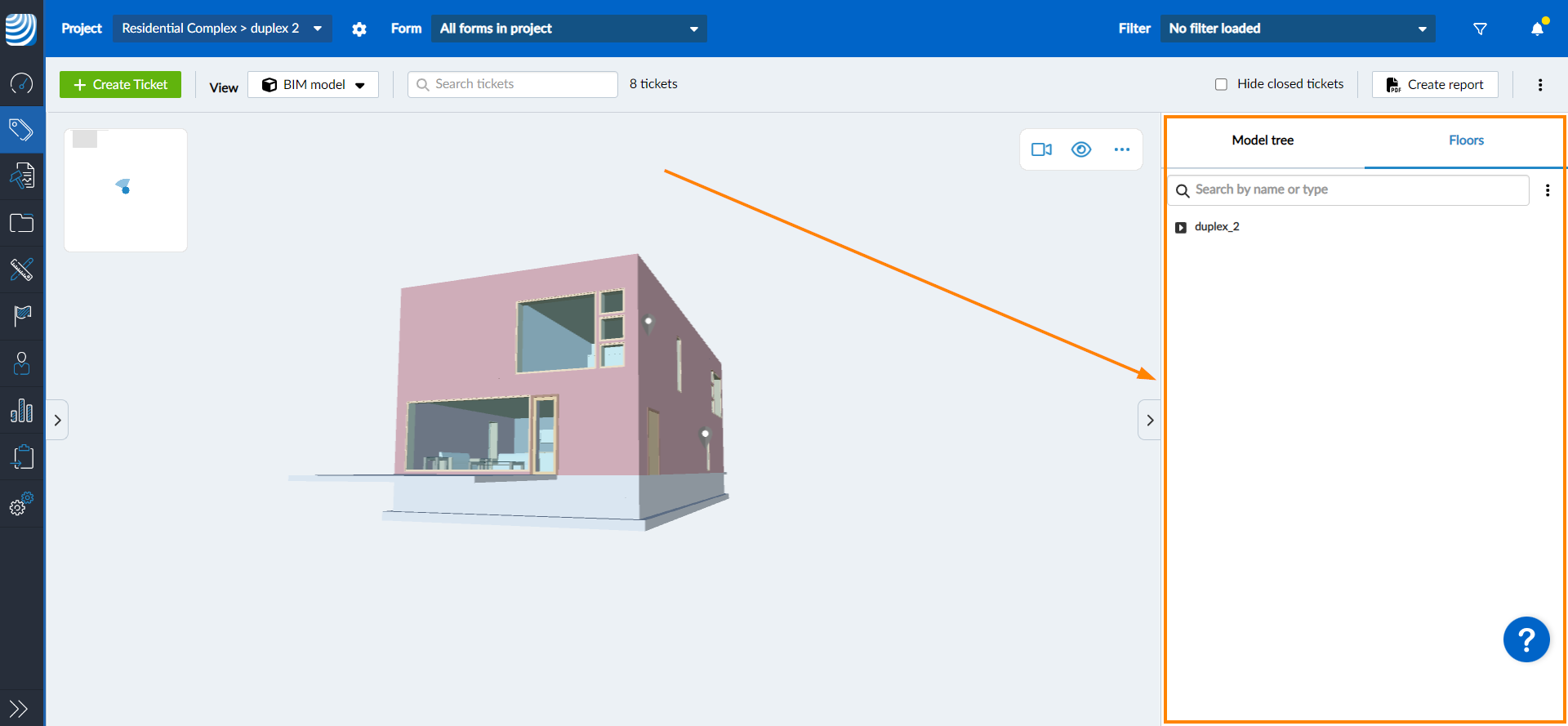

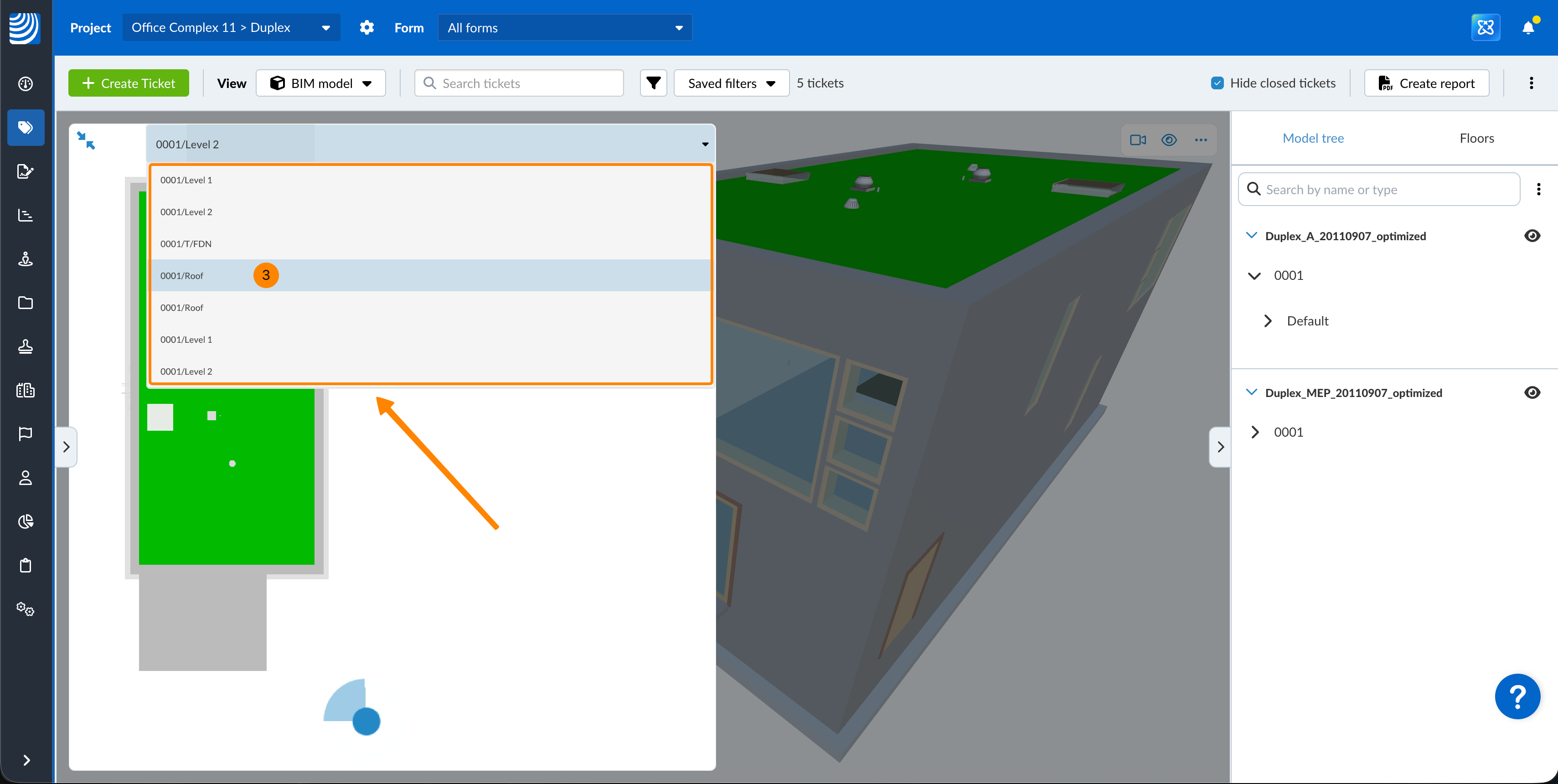

  1. Proszę kliknąć Podłogi
  2. Proszę kliknąć nazwę modelu, aby ją rozwinąć i wyświetlić różne piętra

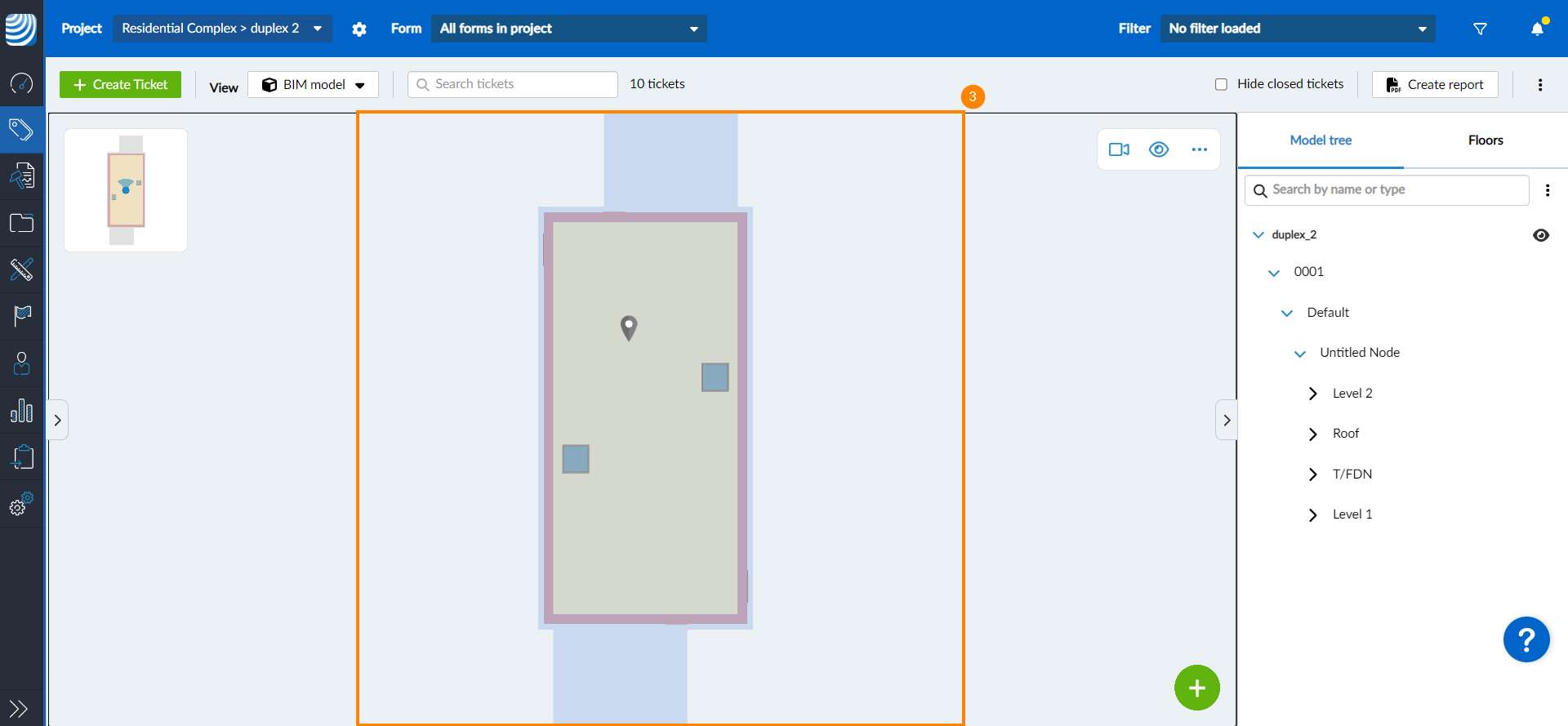

  3. Proszę kliknąć piętro, które ma zostać wyświetlone w widoku ortograficznym planu
    2D Plans.png

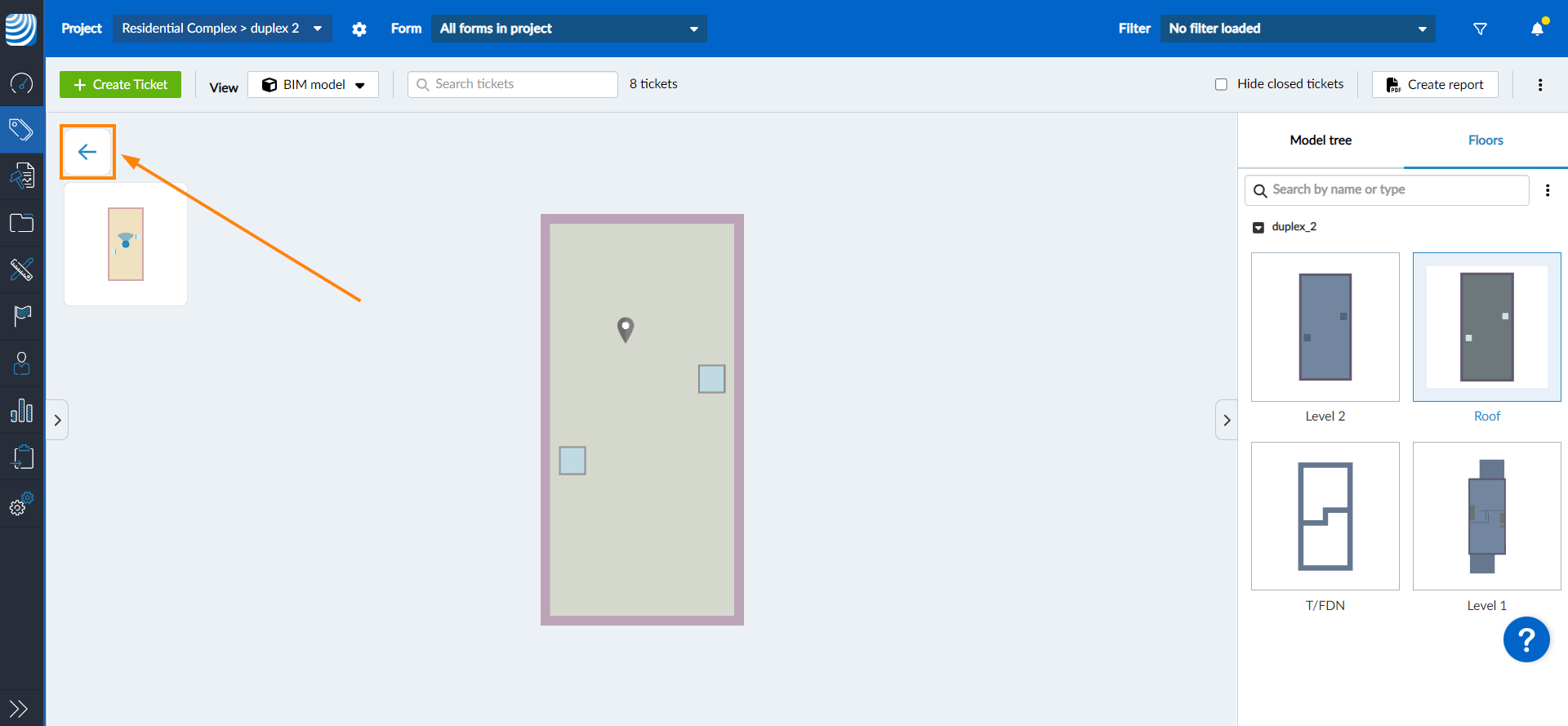

  4. Aby powrócić do wyświetlania modelu 3D, proszę kliknąć przycisk back
    Exit 2D Floors.png

Model drzewa

Drzewo modelu umożliwia nawigację po komponentach drzewa modelu IFC w celu wyświetlenia właściwości IFC, wyśrodkowania przeglądarki na danym elemencie lub ukrycia wszystkich innych.

Aby nawigować w drzewie modelu:

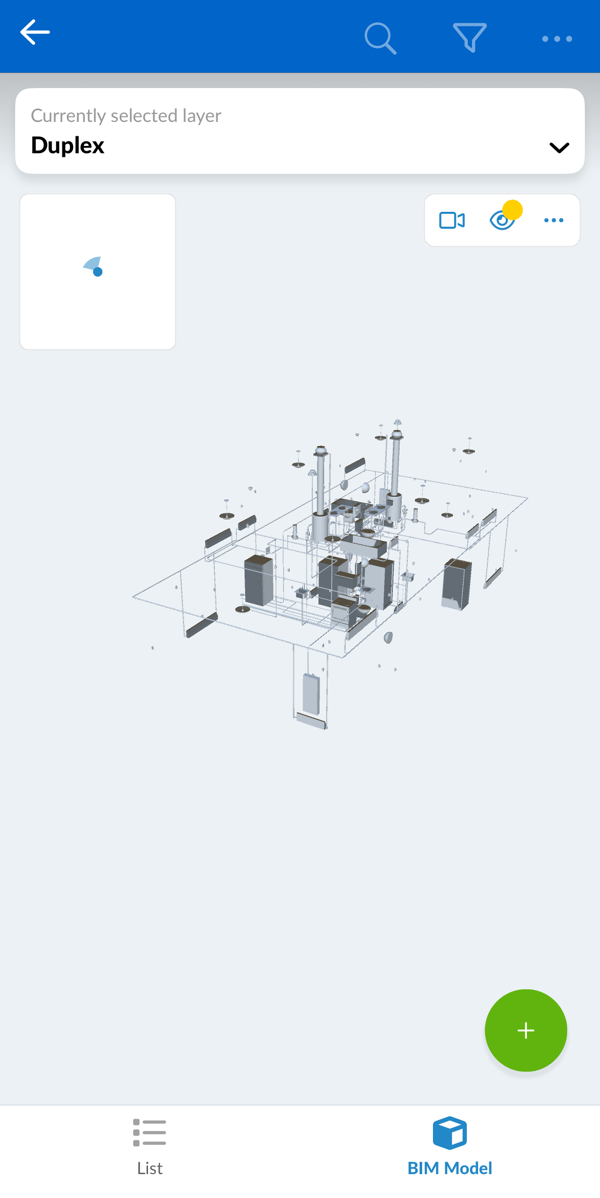

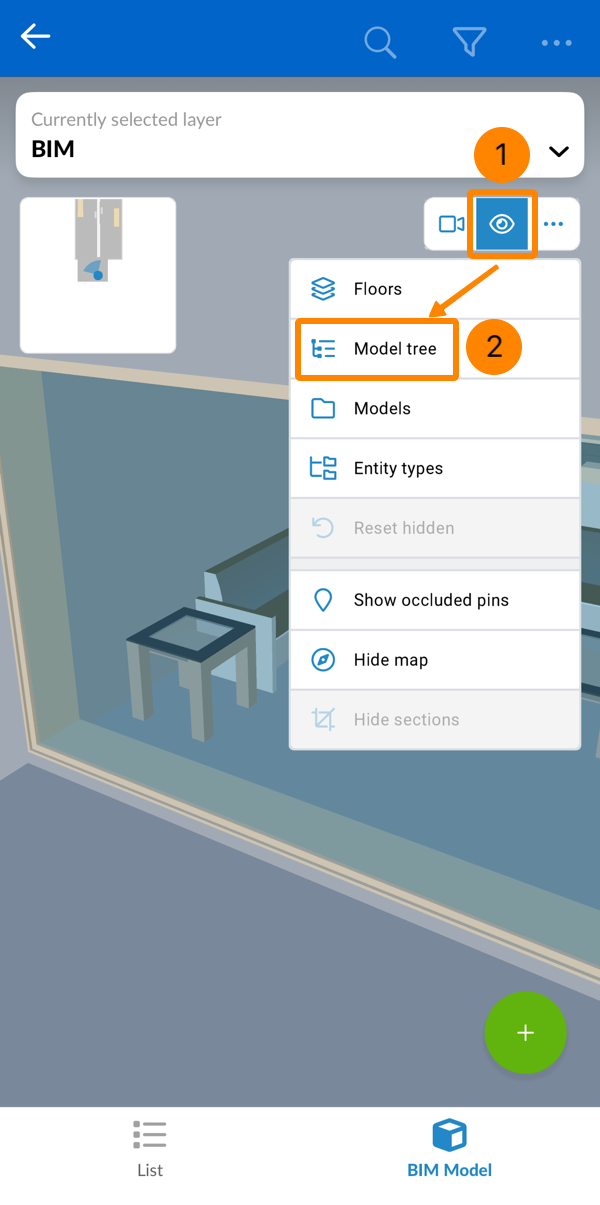

  1. Proszę dotknąć ikony oka
  2. Proszę kliknąć Drzewo modeli

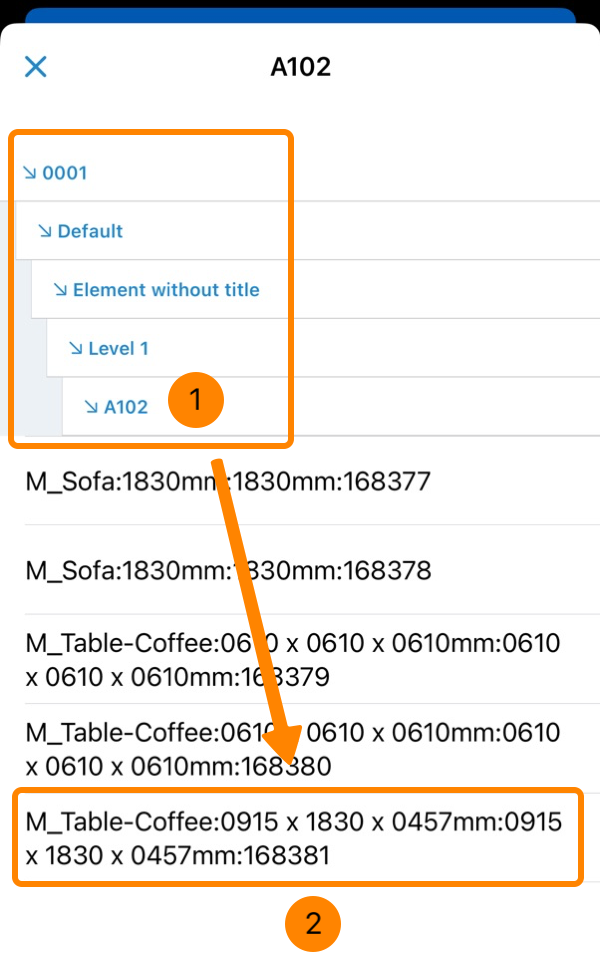

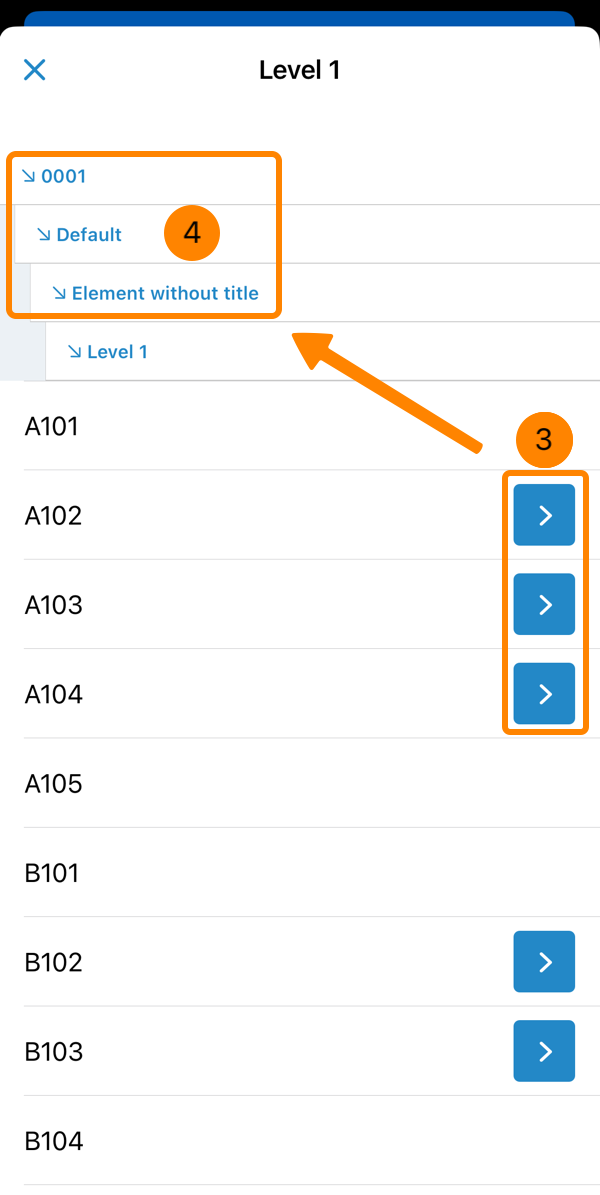

  3. Proszę dotknąć ikony strzałki , aby przejść o jeden poziom niżej
  4. Opcjonalnie: Proszę dotknąć poprzedniego poziomu, aby cofnąć się w strukturze

Aby wyświetlić właściwości IFC obiektu:

  1. Przejście do poziomu z obiektami (jak opisano powyżej)

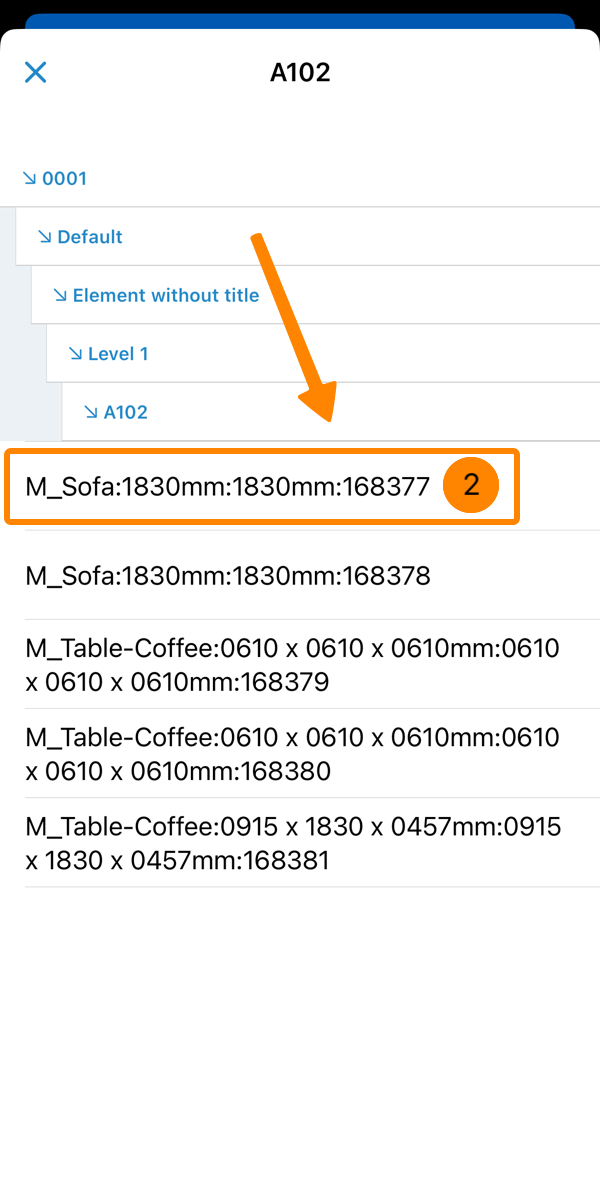

  2. Proszę dotknąć obiektu, np. M_Sofa

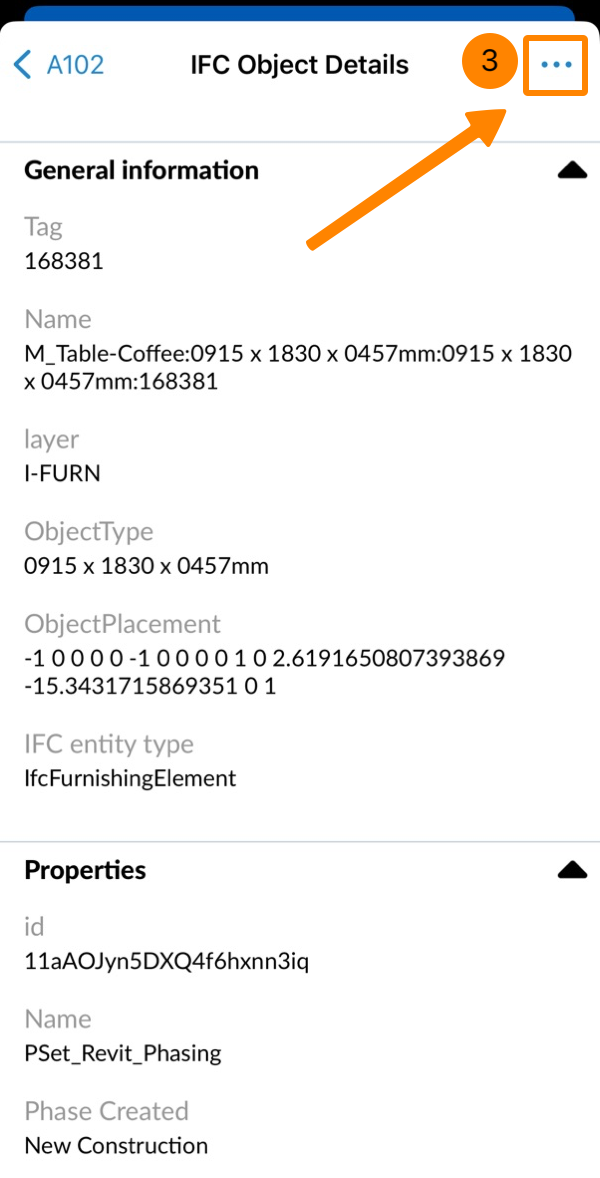

  3. Proszę wyświetlić właściwości IFC, przewijając w dół

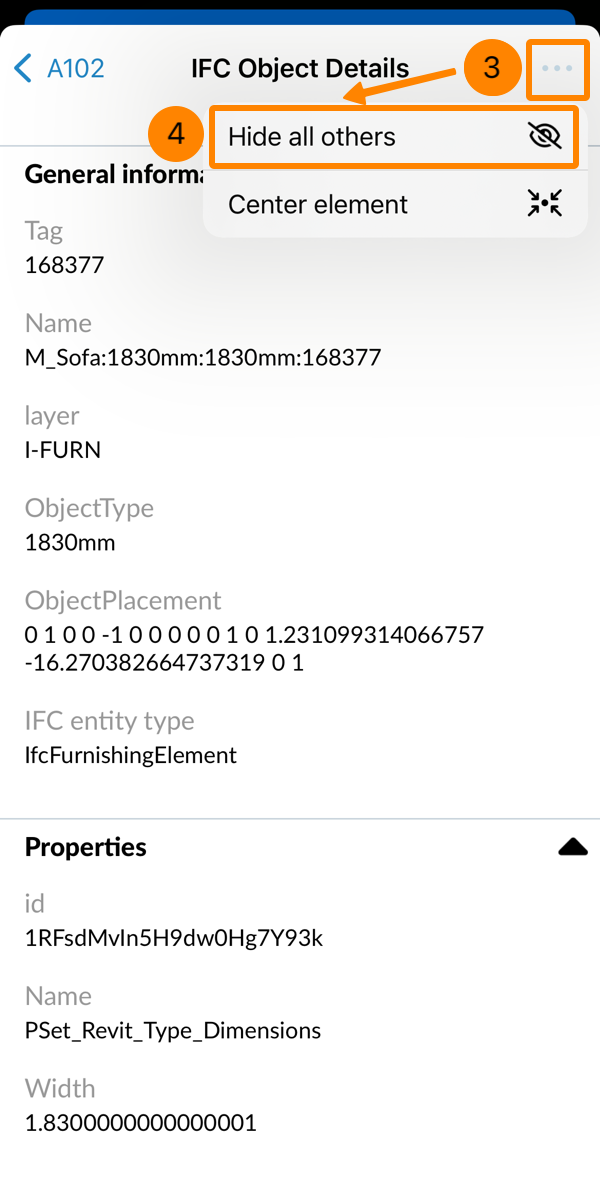

Aby wyświetlić obiekt w przeglądarce BIM i ukryć wszystkie inne obiekty:

  1. Przejście do poziomu z obiektami (jak opisano powyżej)
  2. Proszę dotknąć obiektu, np. M_Sofa
  3. Proszę otworzyć menu More
  4. Proszę dotknąć Ukryj wszystkie inne

Aby wyśrodkować obiekt w przeglądarce BIM:

  1. Przejście do poziomu z obiektami (jak opisano powyżej)
  2. Proszę dotknąć obiektu, np. M_Sofa

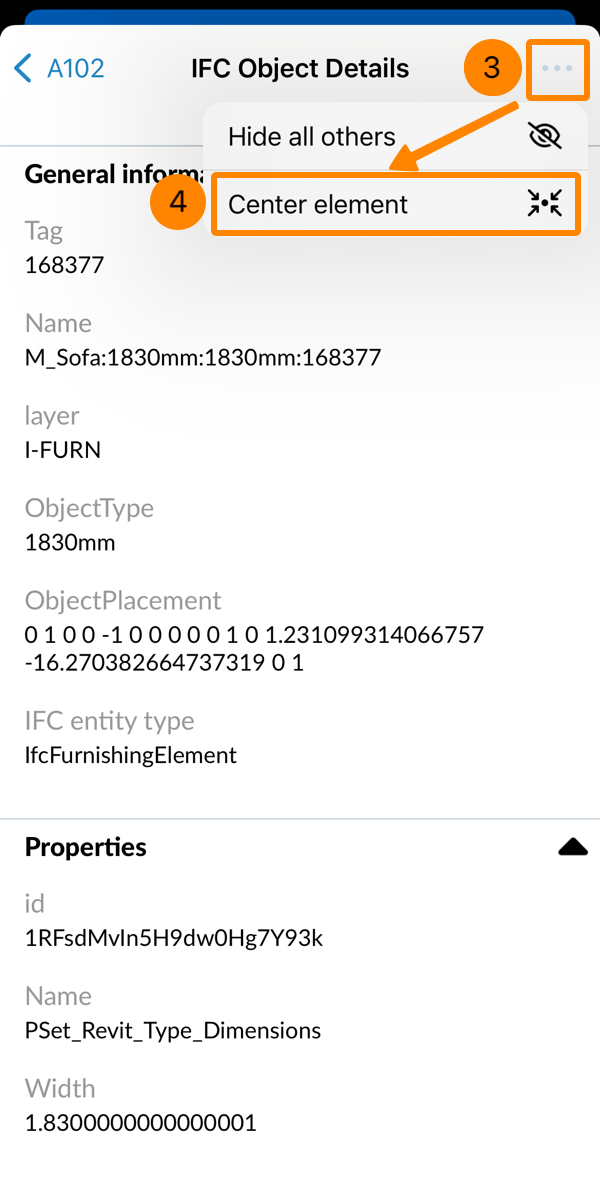

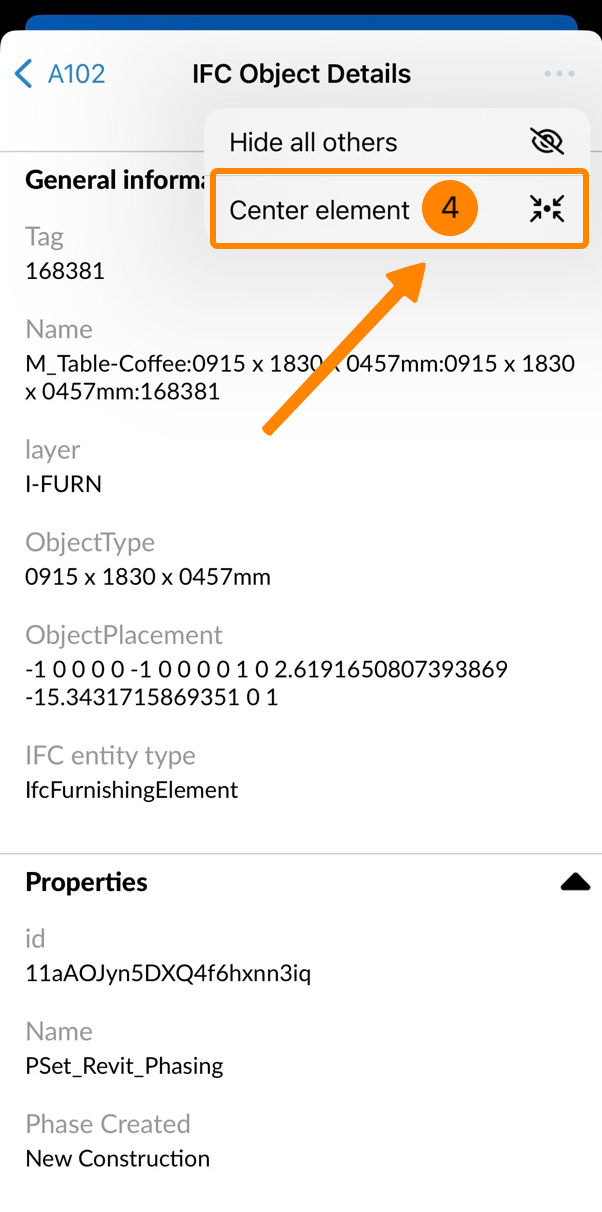

  3. Proszę otworzyć menu More
  4. Proszę dotknąć Środkowy element

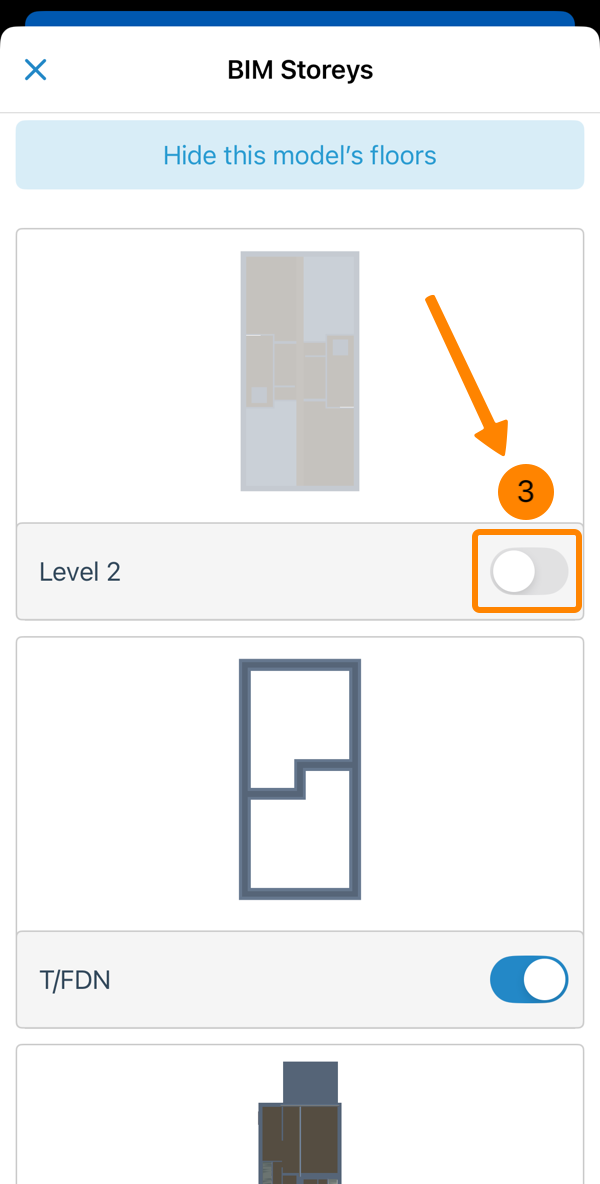

Podłogi

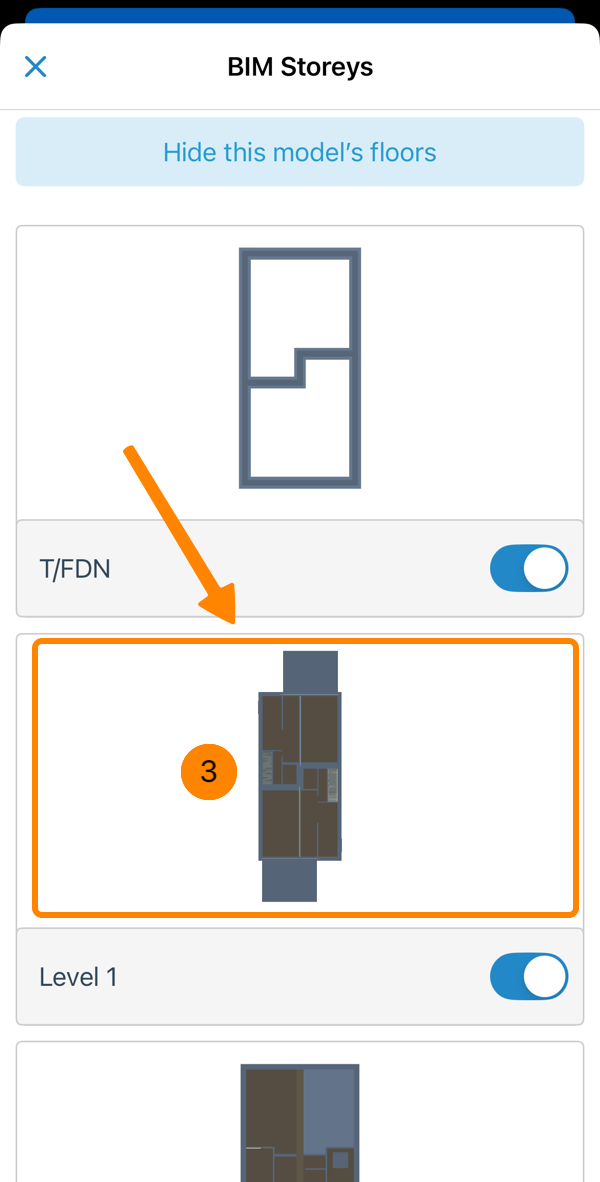

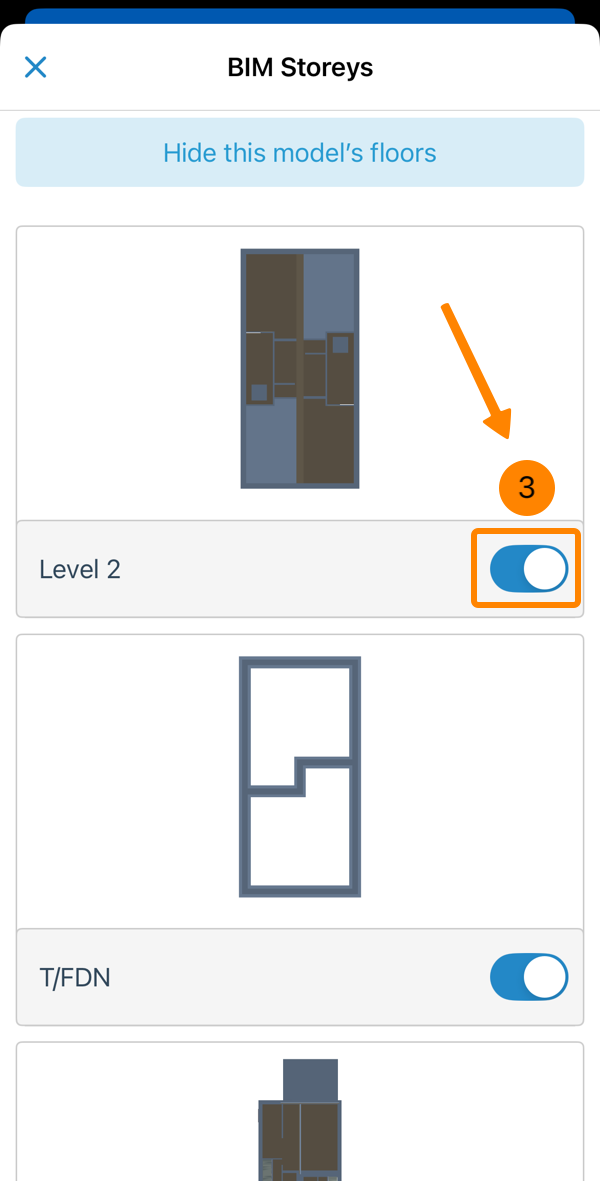

Aby wyświetlić podłogę w ortograficznym widoku planu:

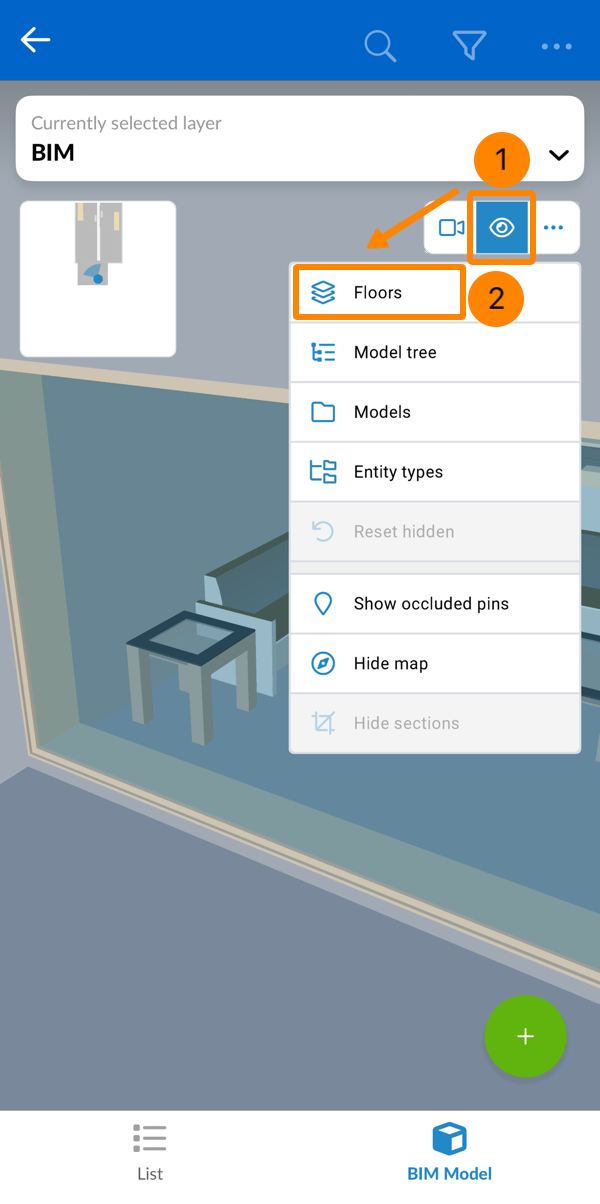

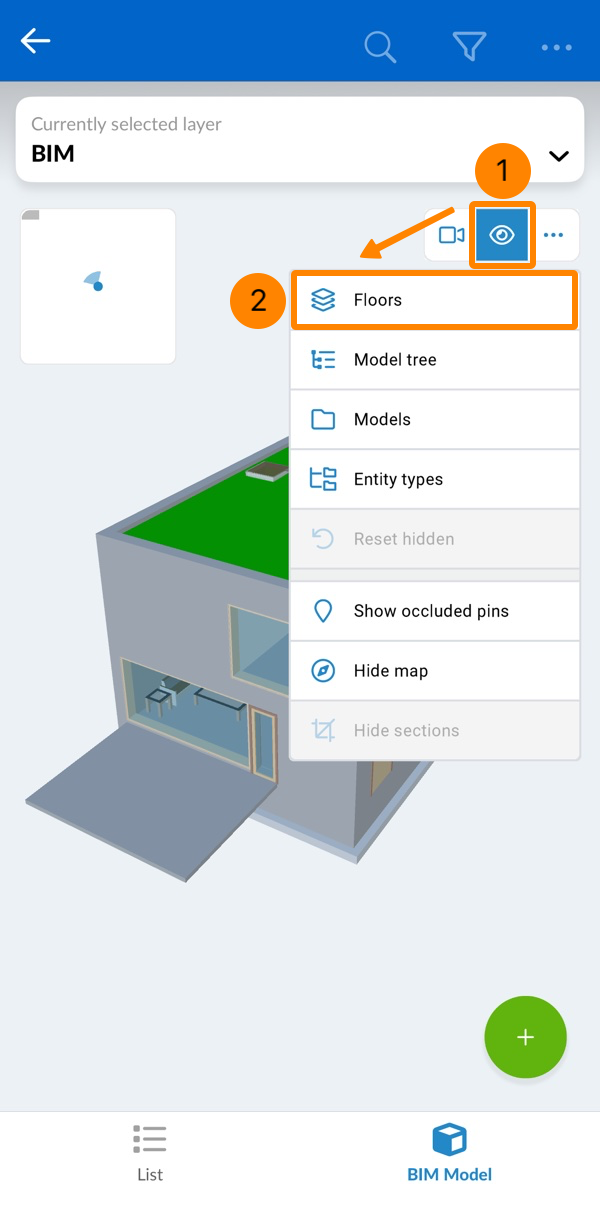

  1. Proszę dotknąć ikony oka

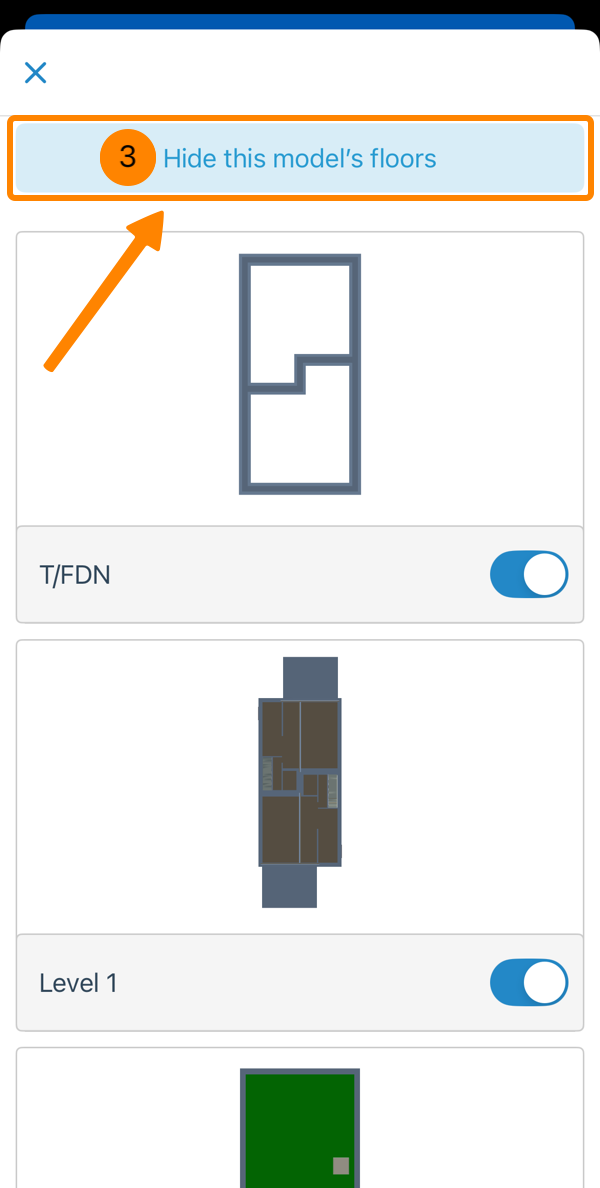

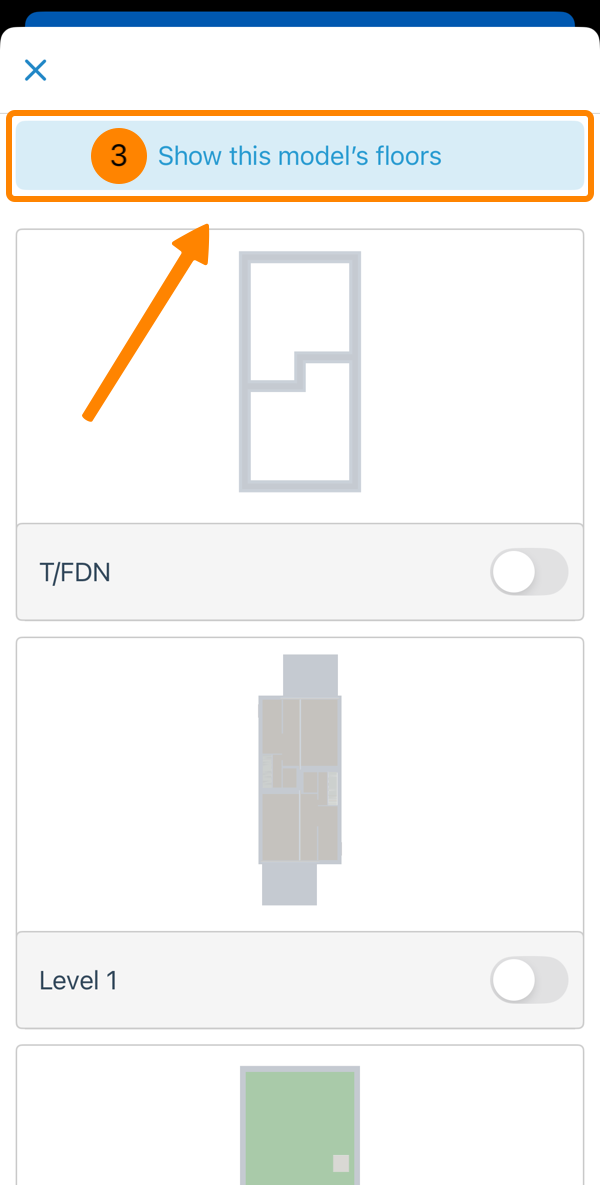

  2. Tap Podłogi
  3. Stukanie w podłogę

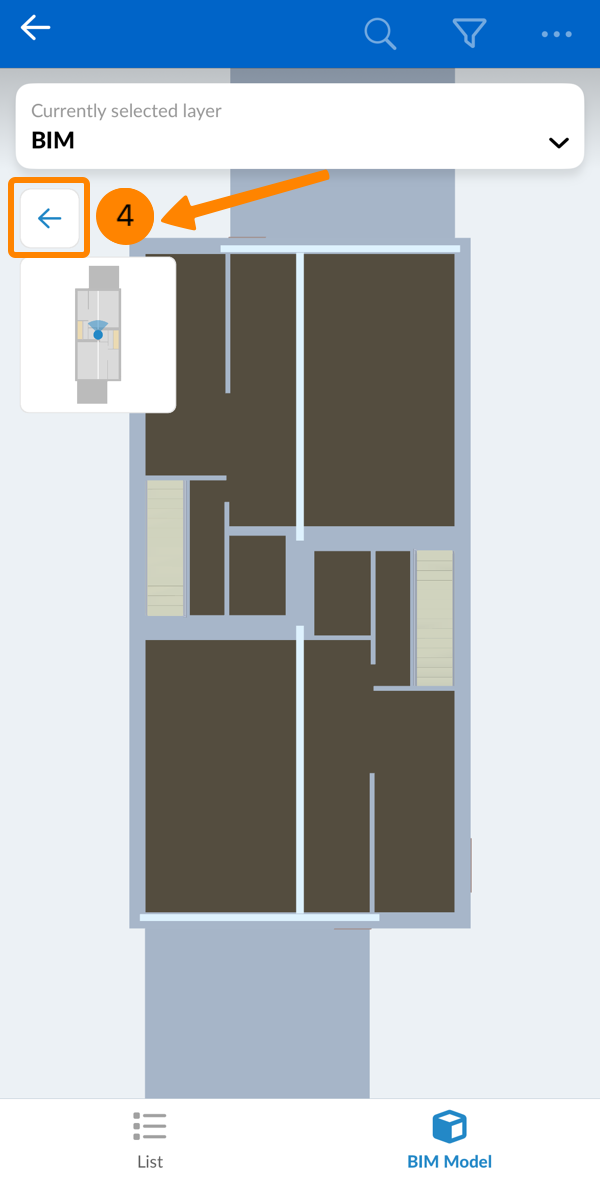

  4. Proszę nacisnąć przycisk z powrotem, aby zamknąć ortograficzny widok planu

Nawigacja za pomocą kamery

Model 3D jest początkowo wyświetlany od przodu. Dostępne są trzy inne predefiniowane widoki umożliwiające szybkie wyświetlenie całego modelu z lewej, prawej lub górnej strony.

Początkowo gracze poruszają się w trybie swobodnej kamery, który umożliwia latanie po modelu i przechodzenie przez jego elementy. W dowolnym momencie można przełączyć się na tryb chodzenia, aby aktywować grawitację i kolizję ze ścianami, co pozwala na lepszą nawigację w pomieszczeniach, co może być znane z gier na PC.

Proszę wybrać predefiniowaną orientację widoku

Aby wyświetlić cały model z przodu, z lewej, z prawej lub z góry:

  1. Proszę kliknąć/dotknąć ikonę kamery
  2. Proszę kliknąć / dotknąć Przód, Lewo, Prawo, lub Góra
    Camera Views.png

Tryb swobodnej kamery

Tryb swobodnej kamery umożliwia latanie wokół modelu i przez jego elementy. Jest on domyślnie aktywny.

Do nawigacji w trybie swobodnej kamery można używać strzałek i klawiszy WASD na klawiaturze, a także myszy/touchpada lub ekranu dotykowego.

Najlepiej jest używać kombinacji myszy i klawiatury, jeśli jest to możliwe.

Aby aktywować sterowanie przeglądarką za pomocą klawiatury, należy kliknąć przeglądarkę BIM co najmniej raz.

Aby ustawić tryb na Wolna kamera (w trybie chodzenia):

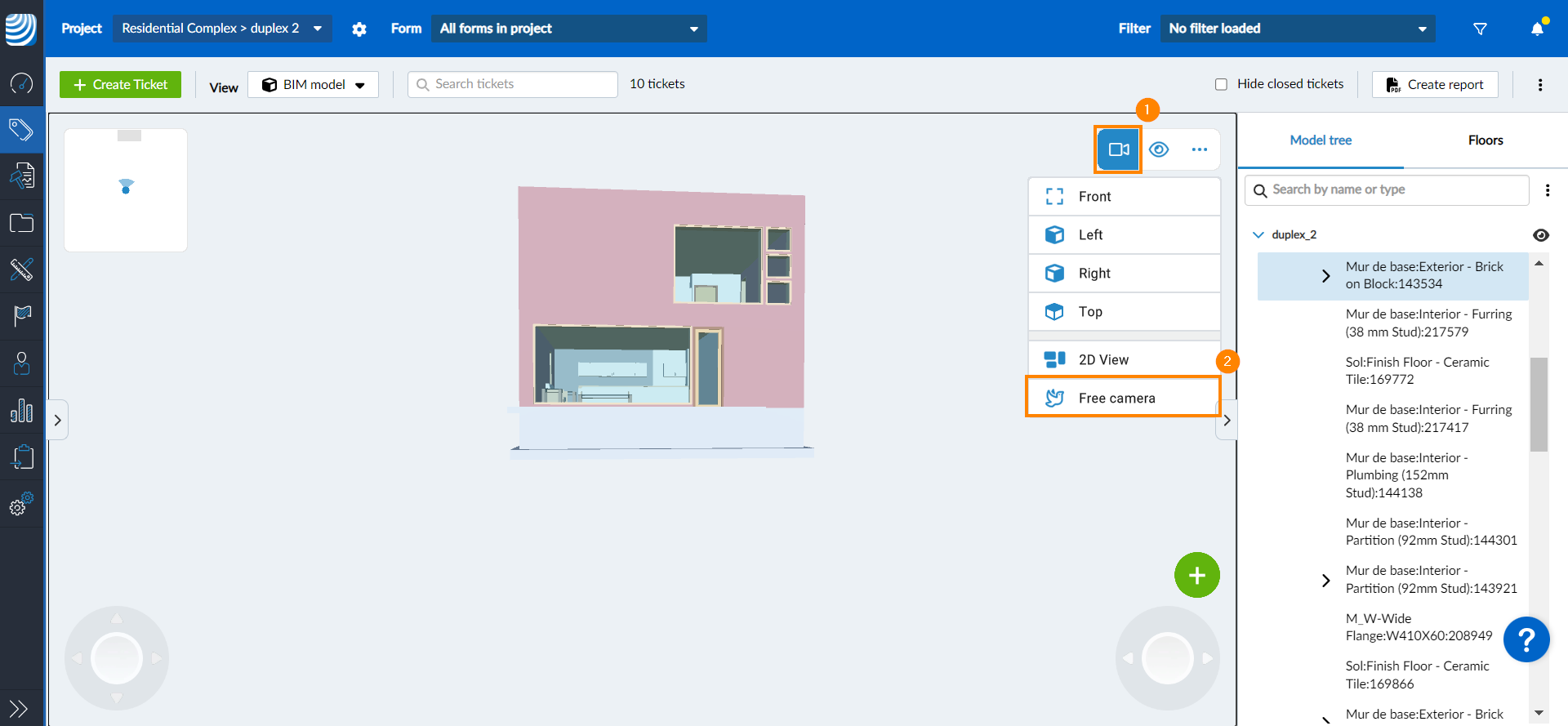

  1. Proszę kliknąć ikonę kamery
  2. Proszę kliknąć Darmowa kamera
    Free Camera Mode.png
  3. Można obracać kamerę wokół punktu, przesuwać kamerę do przodu/do tyłu, przesuwać kamerę na boki oraz w górę/w dół, a także wyśrodkować kamerę na wybranym elemencie, jak wyjaśniono poniżej.

Aby ustawić tryb na Wolna kamera (w trybie chodzenia):

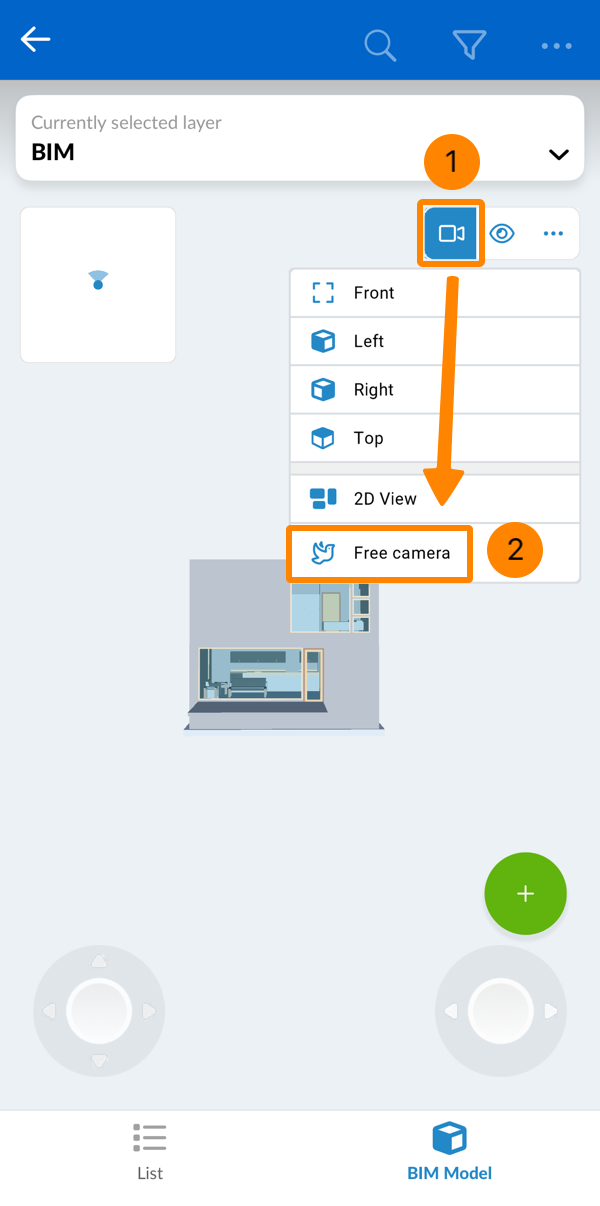

  1. Proszę dotknąć ikony kamery
  2. Proszę dotknąć Darmowa kamera

Obracanie kamery wokół punktu

  1. Proszę kliknąć i przytrzymać w dowolnym miejscu modelu, aby ustawić punkt obrotu
  2. Przeciągnąć kursor myszy, aby odpowiednio pochylić i obrócić model

Można też użyć klawiszy strzałek na klawiaturze:

  1. Proszę nacisnąć w prawo , aby obrócić model 3D w kierunku przeciwnym do ruchu wskazówek zegara
  2. Proszę nacisnąć w lewo, aby obrócić model 3D zgodnie z ruchem wskazówek zegara
  3. Proszę nacisnąć w górę, aby odchylić model do tyłu, pokazując więcej jego dolnej części
  4. Proszę nacisnąć w dół, aby przechylić model do przodu, odsłaniając więcej jego górnej części
  1. Proszę dotknąć i przytrzymać w dowolnym miejscu modelu, aby ustawić punkt obrotu
  2. Proszę przeciągnąć palcem, aby odpowiednio pochylić i obrócić model

Przesuwanie kamery do przodu/do tyłu

  1. Aby przejść dalej, proszę przewinąć kółkiem myszy w górę
  2. Przewinąć w dół kółkiem myszy, aby przejść do tyłu
  1. Rozłożyć dwa palce, aby przejść do przodu (jak powiększanie)
  2. Proszę uszczypnąć dwoma palcami, aby przejść do tyłu (jak pomniejszanie)

Przesuwanie kamery na boki i w górę/w dół

  1. Proszę kliknąć prawym przyciskiem myszy i przytrzymać
  2. Przeciągnąć myszą w kierunku, w którym ma zostać przesunięta kamera

Można też użyć klawiszy WASD:

  1. Proszę nacisnąć W, aby przesunąć kamerę w górę
  2. Proszę nacisnąć A, aby przesunąć kamerę w lewo
  3. Proszę nacisnąć S, aby przesunąć kamerę w dół
  4. Proszę nacisnąć D, aby przesunąć kamerę w prawo
  1. Proszę przytrzymać dwa palce na ekranie dotykowym
  2. Przesunąć je jednocześnie w kierunku, w którym ma zostać przesunięta kamera

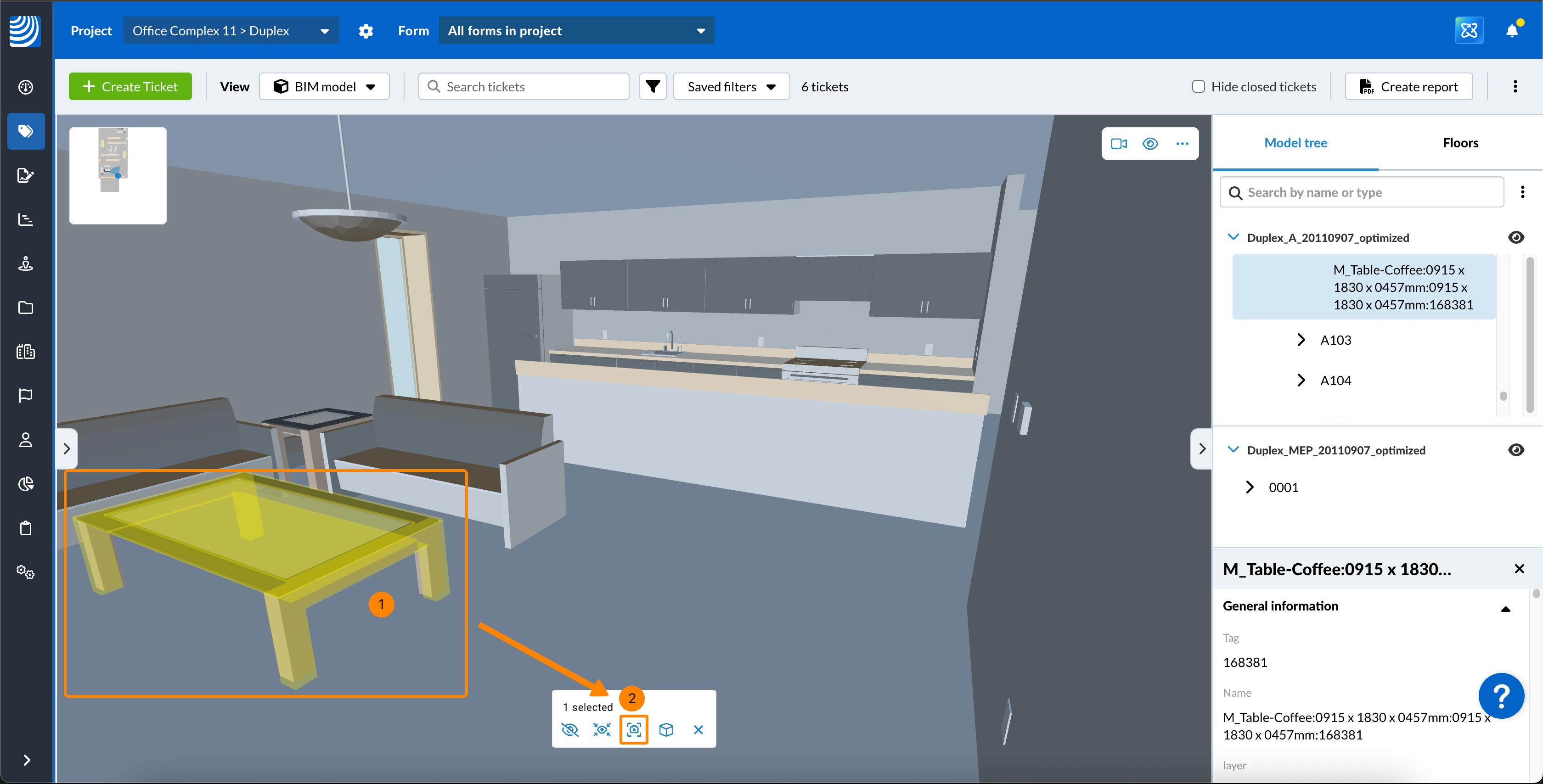

Wyśrodkowanie kamery na wybranym elemencie w widoku 3D

  1. Proszę kliknąć element, na którym ma zostać wyśrodkowana kamera

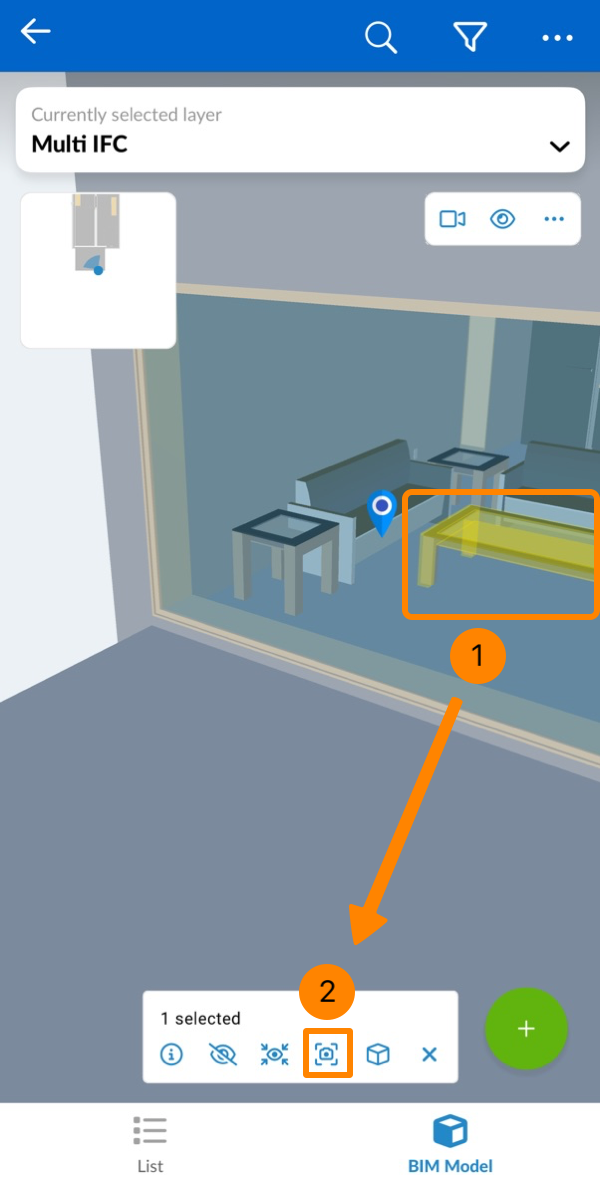

  2. Proszę kliknąć ikonę Center
  3. Proszę zobaczyć kamerę wyśrodkowaną na elemencie
  1. Proszę dotknąć elementu, na którym ma zostać wyśrodkowana kamera
  2. Proszę dotknąć ikony Center
  3. Proszę zobaczyć kamerę wyśrodkowaną na elemencie

Wyśrodkowanie kamery na elemencie w drzewie modelu

  1. Proszę przejść do elementu w drzewie modelu
  2. Proszę kliknąć na element
  1. Proszę przejść do elementu w drzewie modelu
  2. Proszę dotknąć elementu
  3. Proszę otworzyć menu More
  4. Proszę dotknąć Środkowy element
  5. Proszę zobaczyć kamerę wyśrodkowaną na elemencie

Tryb chodzenia

Tryb chodzenia jest zalecany do nawigacji w pomieszczeniach i ma kolizję ze ścianami (nie można latać przez ściany) i grawitację, aby utrzymać cię na podłodze i ułatwić rozglądanie się podczas chodzenia. Schody są rozpoznawane i można się po nich wspinać, po prostu po nich chodząc.

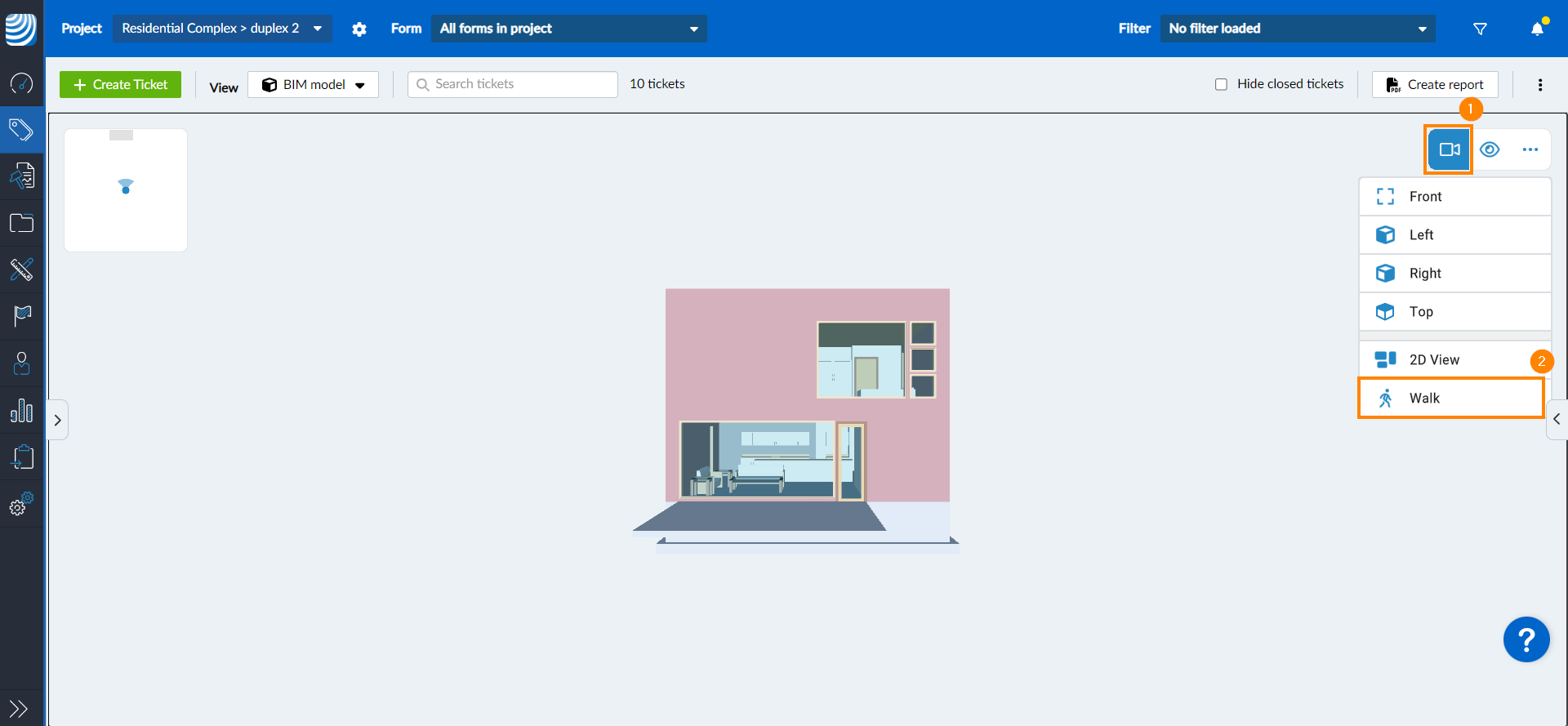

Aby aktywować tryb chodzenia :

  1. Proszę kliknąć/dotknąć ikonę kamery
  2. Proszę kliknąć/stuknąć Walk
    Walking Mode.png

Proszę się rozejrzeć

Na komputerze zalecamy korzystanie z kombinacji myszy i klawiatury.

Aby się poruszać, proszę użyć następujących przycisków:

  1. Proszę nacisnąć W, aby przejść dalej
  2. Proszę nacisnąć S , aby przejść do tyłu
  3. Proszę nacisnąć A, aby przesunąć się w lewo
  4. Proszę nacisnąć D, aby przesunąć w bok w prawo

Do obracania i patrzenia w górę i w dół służy mysz:

  1. Proszę przytrzymać lewy przycisk myszy
  2. Przesunąć mysz w kierunku, w którym chce się skręcić lub spojrzeć

Alternatywnie można użyć klawiszy strzałek na klawiaturze, aby się obrócić i rozejrzeć:

  1. Proszę nacisnąć w prawo, aby skręcić w prawo
  2. Proszę nacisnąć w lewo, aby obrócić w lewo
  3. Proszę nacisnąć w górę, aby spojrzeć w górę
  4. Proszę nacisnąć w dół , aby spojrzeć w dół

Jeśli mają Państwo ekran dotykowy lub nie mogą korzystać z klawiatury i myszy, dostępne są również joysticki ekranowe do chodzenia i rozglądania się - jak opisano w zakładce mobilnej.

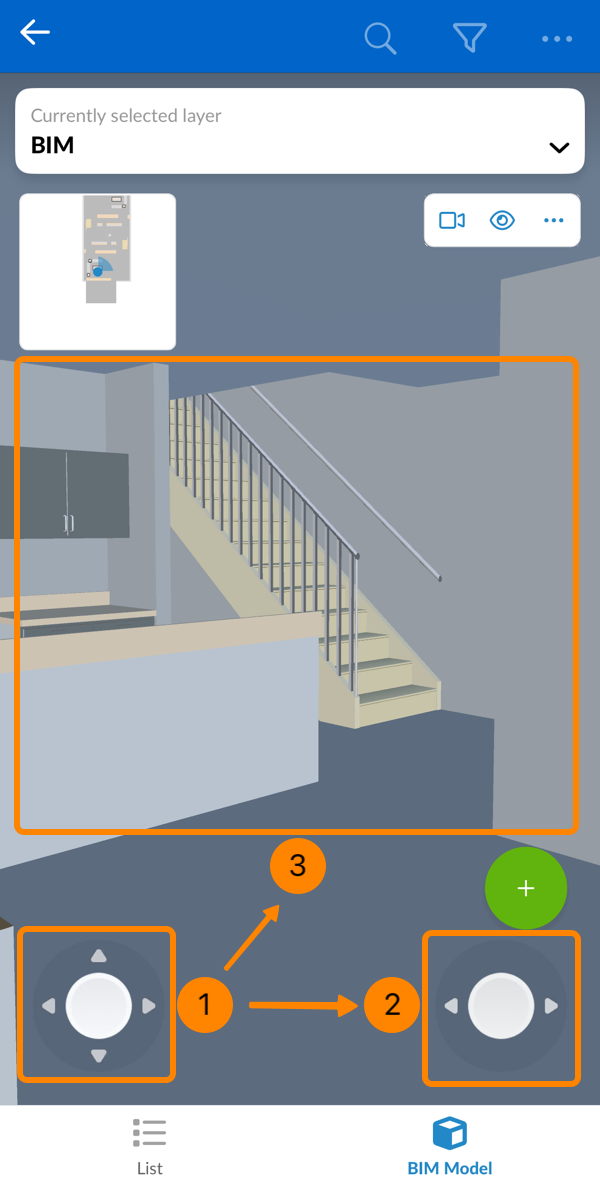

Po ustawieniu trybu na Walk w dolnej części przeglądarki BIM Viewer pojawią się dwa kontrolery:

  1. Poruszanie się po przestrzeni
    Proszę użyć lewego joysticka , aby:
    - Chodzić do przodu lub do tyłu
    - Poruszać się w lewo lub w prawo (na boki)
  2. Obracanie widoku
    Proszę użyć prawego joysticka , aby:
    - obracać w lewo lub w prawo bez zmiany kąta widzenia w pionie (bez przechylania w górę/w dół)
  3. Rozglądaj się swobodnie
    Alternatywnie, można przeciągnąć lub przesunąć bezpośrednio na ekranie, aby:
    - Spojrzeć w górę lub w dół
    - Obrócić w dowolnym kierunku w tym samym czasie

Tryb projekcji ortograficznej (widok 2D)

W niektórych sytuacjach przydatne może być użycie rzutu ortograficznego zamiast perspektywy. Aby przełączyć na rzut ortograficzny z góry:

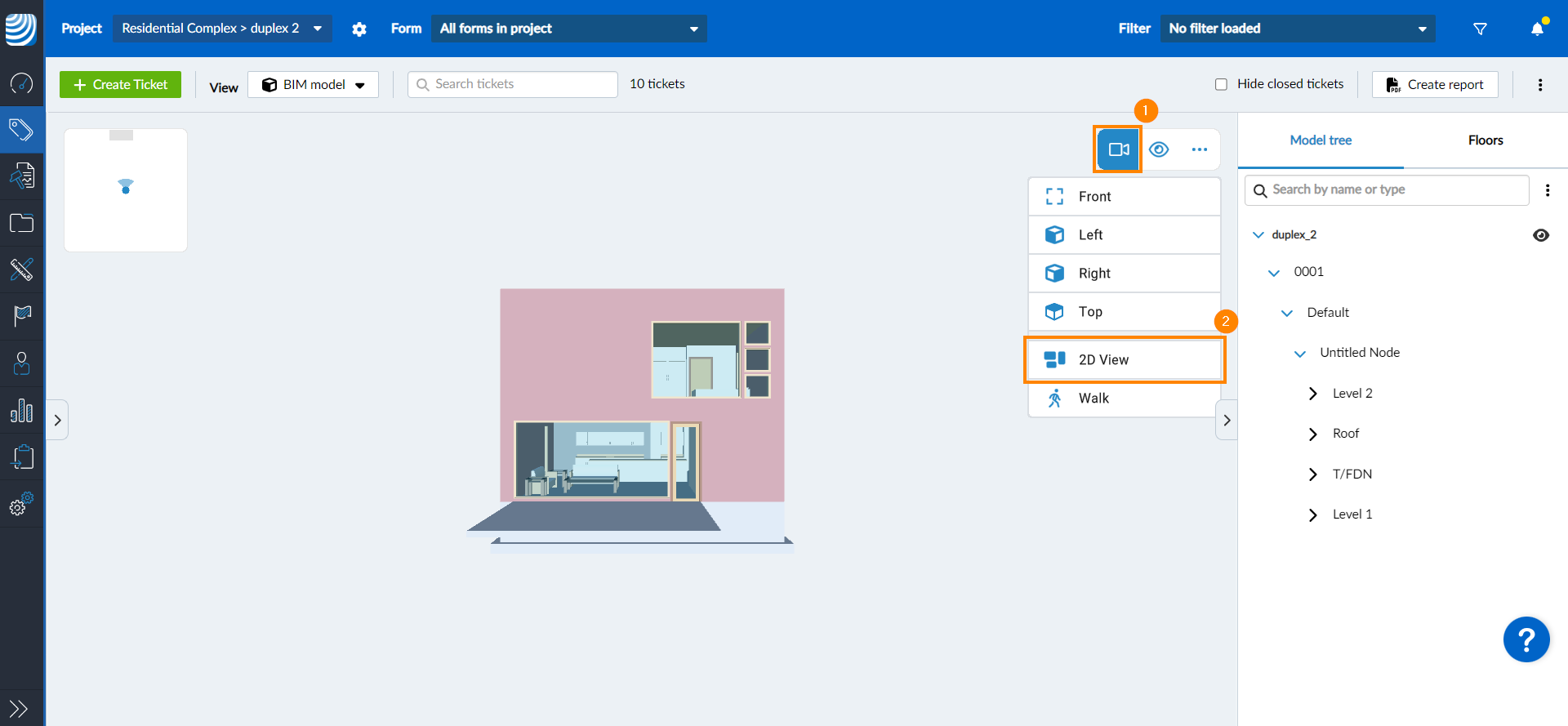

  1. Proszę kliknąć/dotknąć ikonę kamery
  2. Proszę kliknąć/stuknąć Widok 2D
    Switch to 2D View.png
  3. Przeglądarka przełącza się na widok z góry w rzucie ortograficznym
    Full 2D Plan.png

Można teraz Select a Predefined View Orientation przełączyć się na widok z przodu, z lewej, z prawej lub z powrotem na widok z góry, nadal korzystając z rzutu ortograficznego.

Można również wyświetlić określone piętro w widoku 2D, jak wyjaśniono powyżej na stronie Floors.

Mapa poglądowa

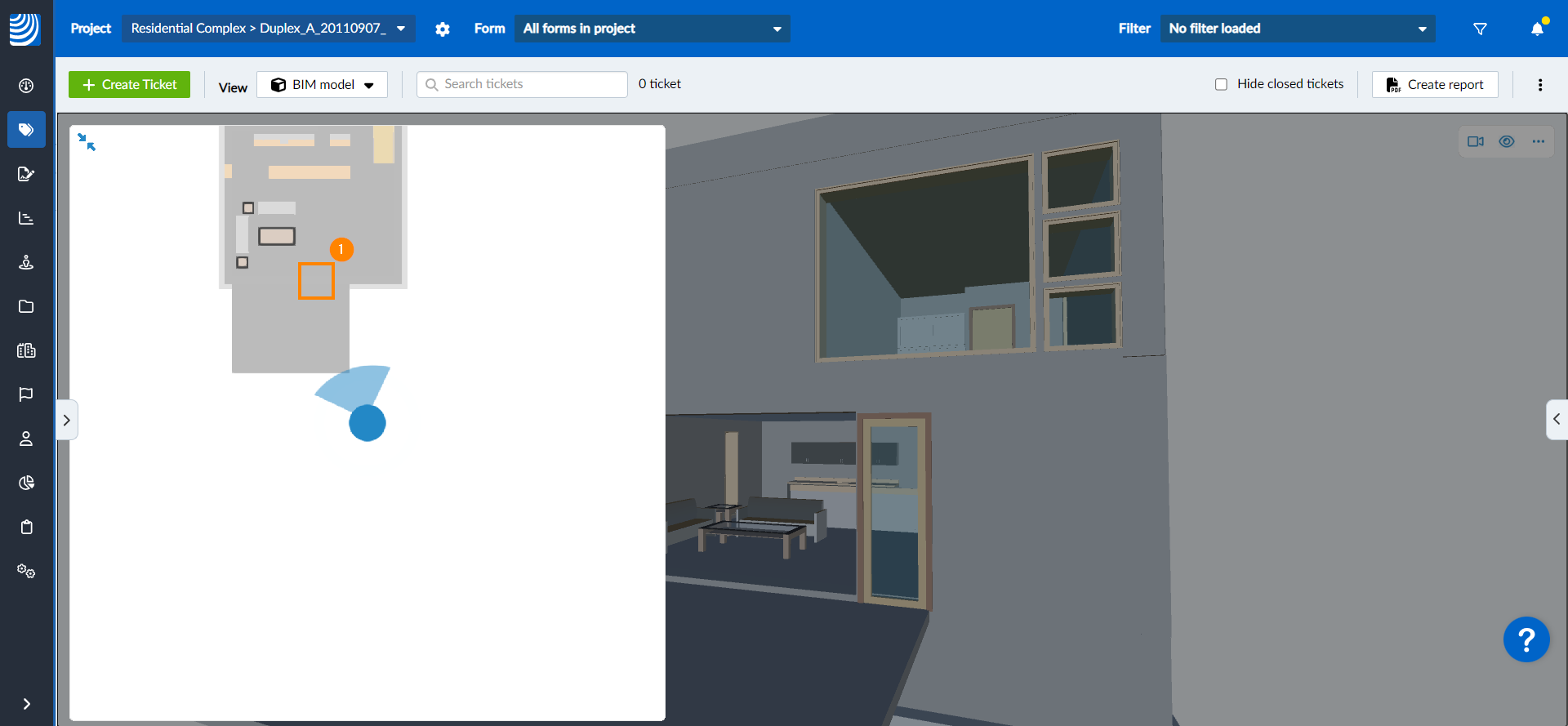

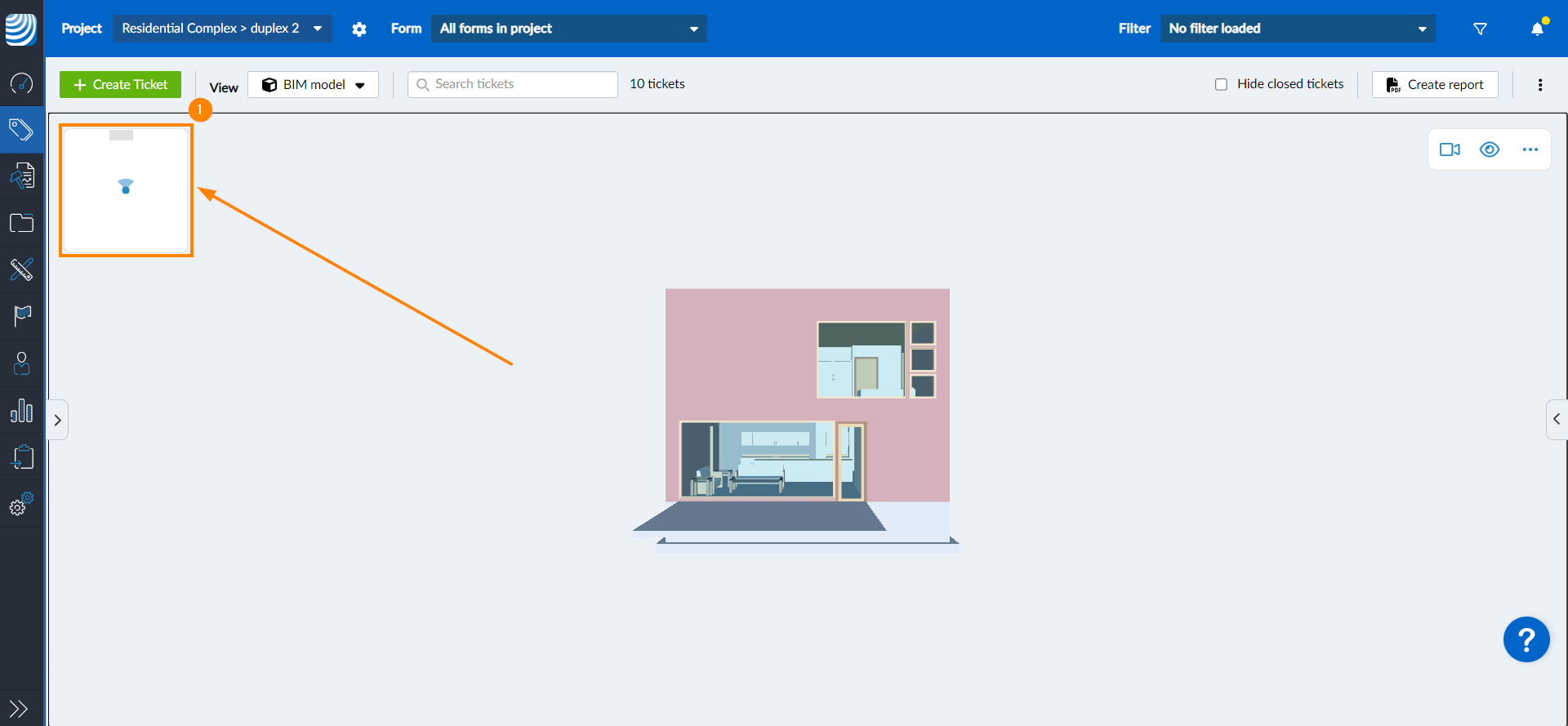

Przeglądarka BIM Viewer zawiera mapę poglądową znajdującą się w lewym górnym rogu, która wskazuje bieżącą pozycję w modelu. Proszę rozwinąć mapę poglądową, aby nawigować i zmieniać pozycję i kierunek kamery.

Proszę rozwinąć mapę przeglądową

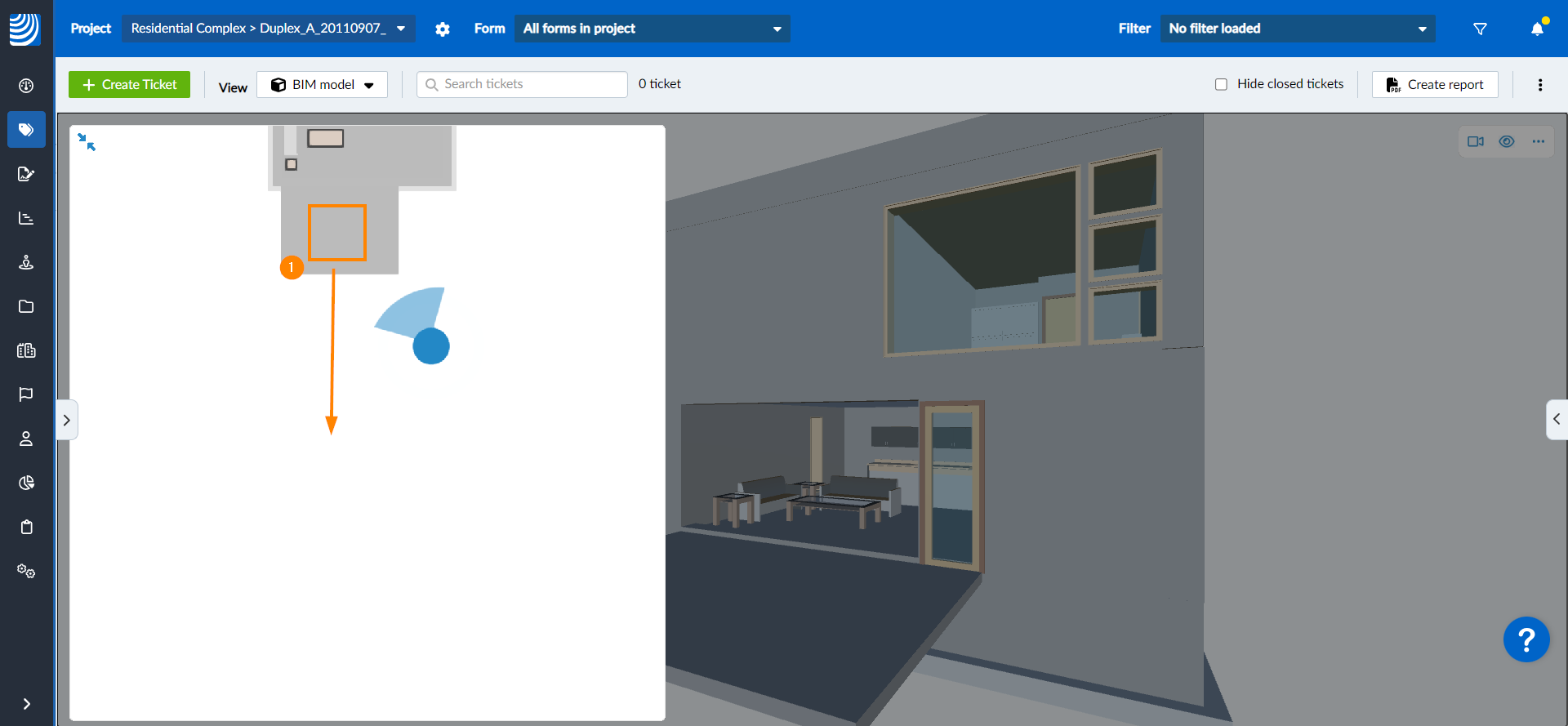

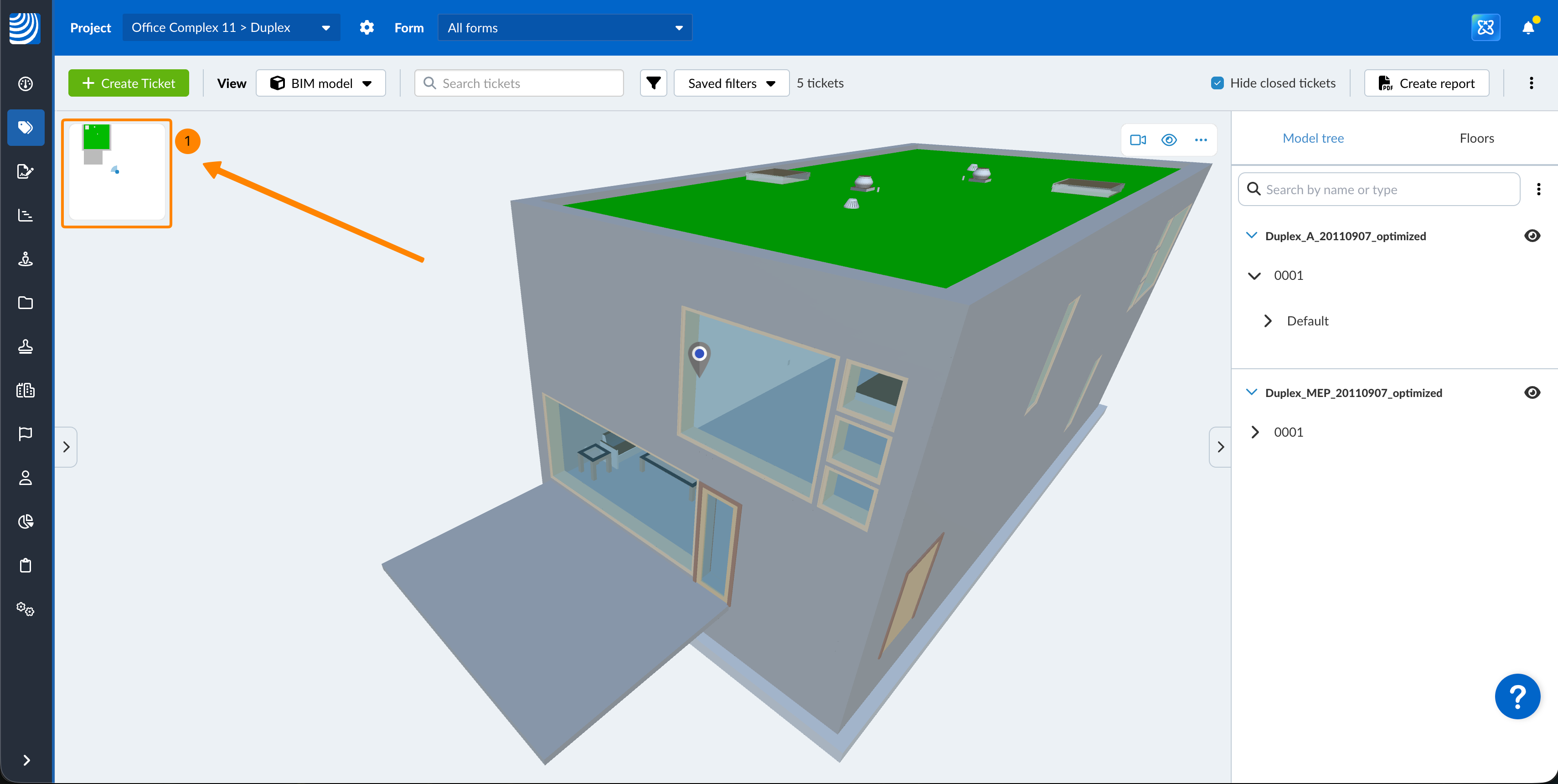

Rozszerzenie mapy poglądowej i umożliwienie nawigacji 2D:

  1. Proszę kliknąć/dotknąć mini mapę
    Mini Map.png

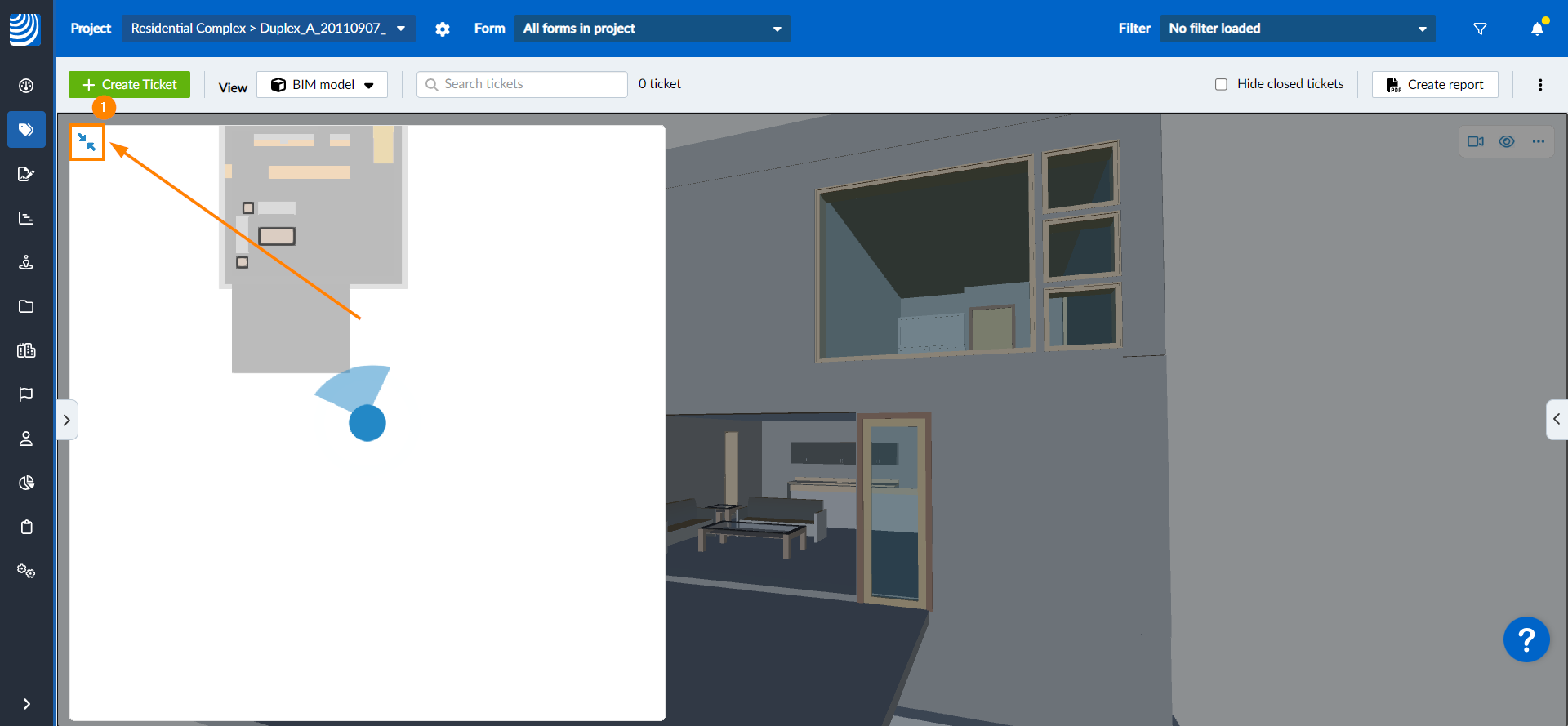

Aby zwinąć mapę przeglądową i ponownie ją zmniejszyć:

  1. Proszę kliknąć ikonę zwijania
    Collapse Mini Map.png

Przenoszenie mapy przeglądu

Aby przesunąć widoczny obszar mapy poglądowej:

  1. Proszę kliknąć/dotknąć mapę i użyć funkcji przeciągnij i upuść
    Move Map.png

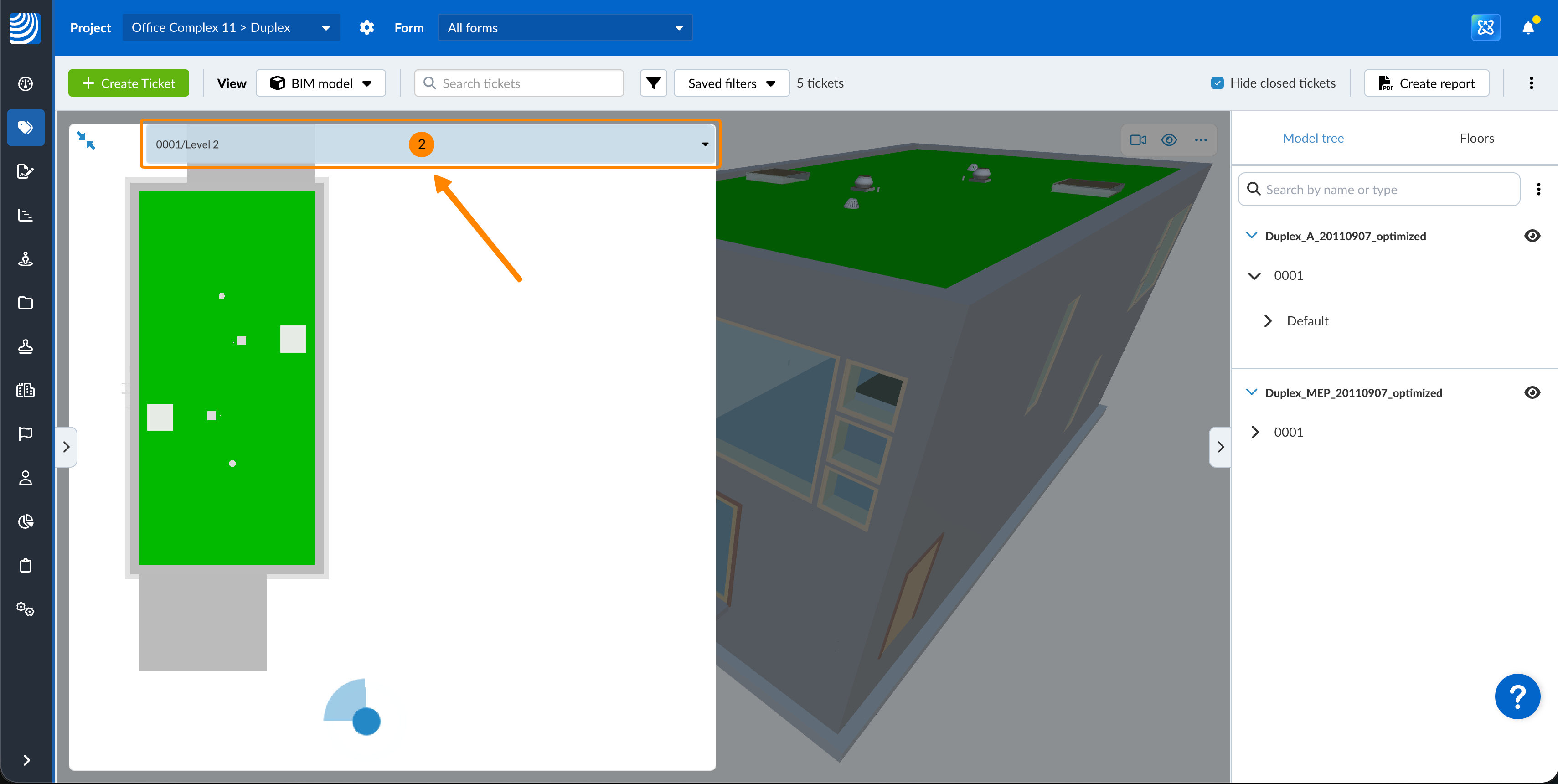

Zmiana kierunku kamery

Aby zmienić kierunek kamery na mapie poglądowej:

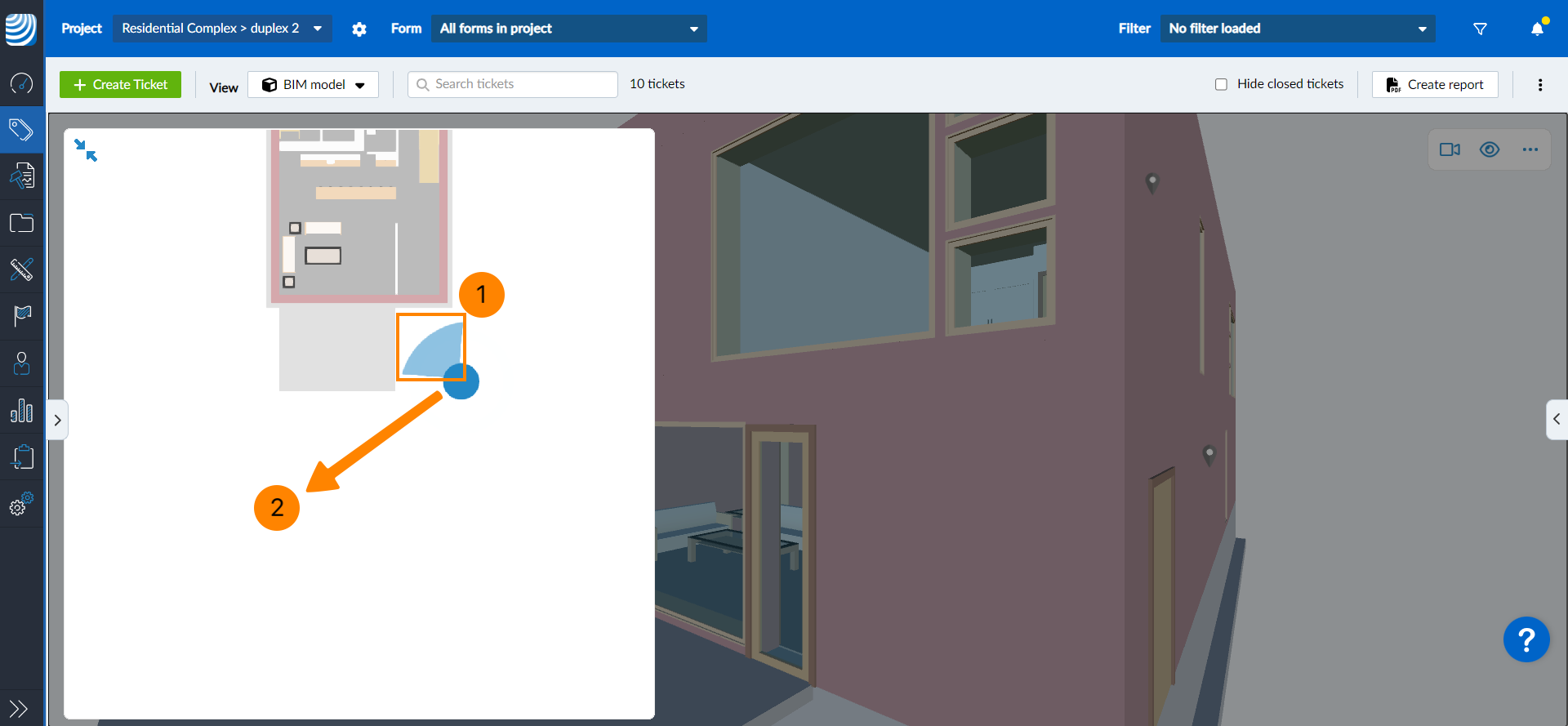

  1. Proszę kliknąć/dotknąć i przeciągnąć promień wokół punktu
  2. LUB w aplikacji internetowej można kliknąć prawym przyciskiem myszy na mapie, a kamera będzie patrzeć w tym kierunku.

Zmiana pozycji kamery

Aby zmienić pozycję kamery w modelu 3D:

  1. Proszę kliknąć/dotknąć lokalizację, do której chcą Państwo przejść
    Position on Map.png

Gdy tryb chodzenia jest aktywny i klikną Państwo poza podłogą, spadną Państwo w dół.

Ukryj mapę poglądową

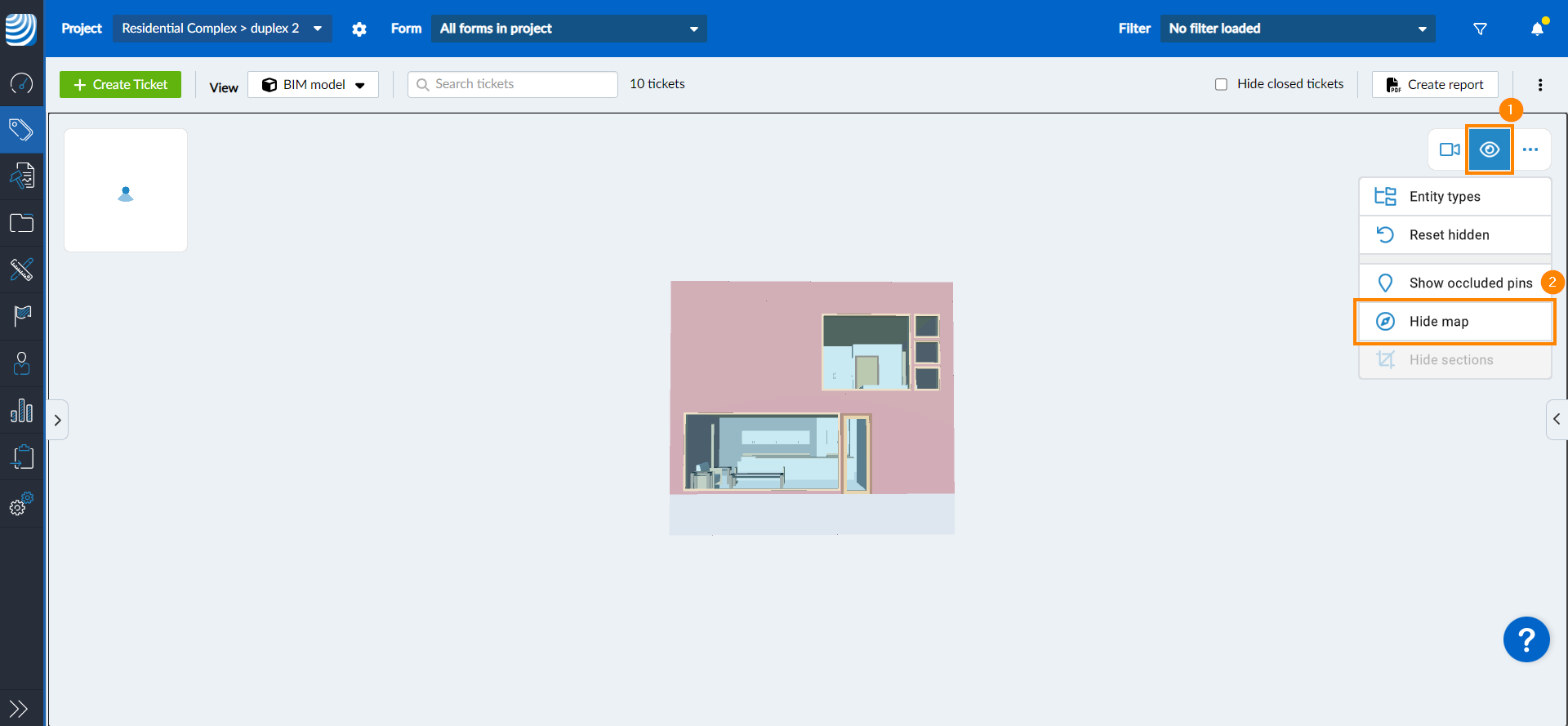

Aby ukryć mapę przeglądową i uzyskać więcej miejsca na zawartość 3D

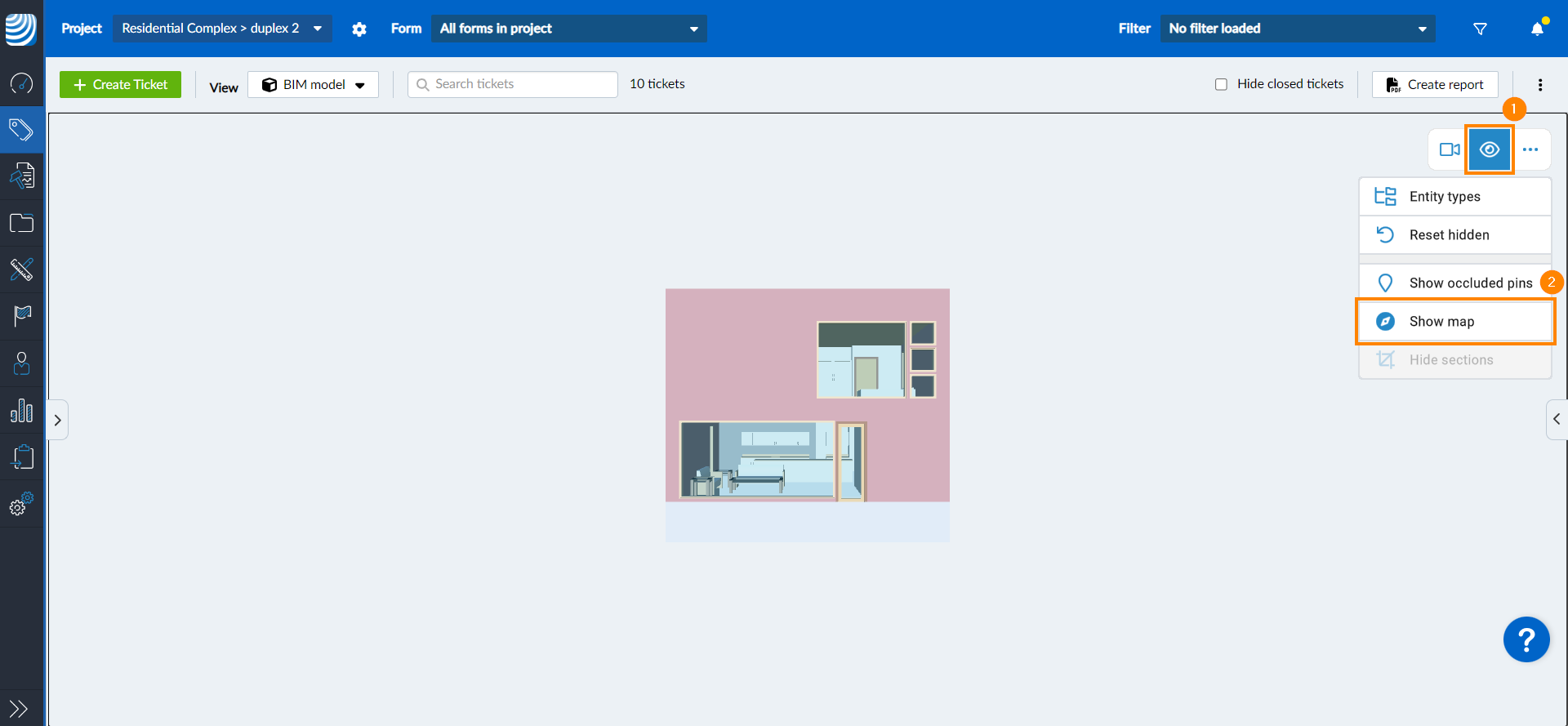

  1. Proszę kliknąć/dotknąć ikonę oka
  2. Proszę kliknąć/dotknąć Ukryj mapę
    Hide Map.png

Aby ponownie wyświetlić mapę przeglądową:

  1. Proszę kliknąć/dotknąć ikonę oka
  2. Proszę kliknąć / dotknąć Pokaż mapę
    Show Map.png

Proszę wybrać elementy

Proszę wybrać pojedynczy element

Aby wybrać element:

  1. Proszę kliknąć/dotknąć element w modelu 3D LUB kliknąć nazwę elementu w drzewie modelu .
    Select an Element.png

Wybór wielu elementów

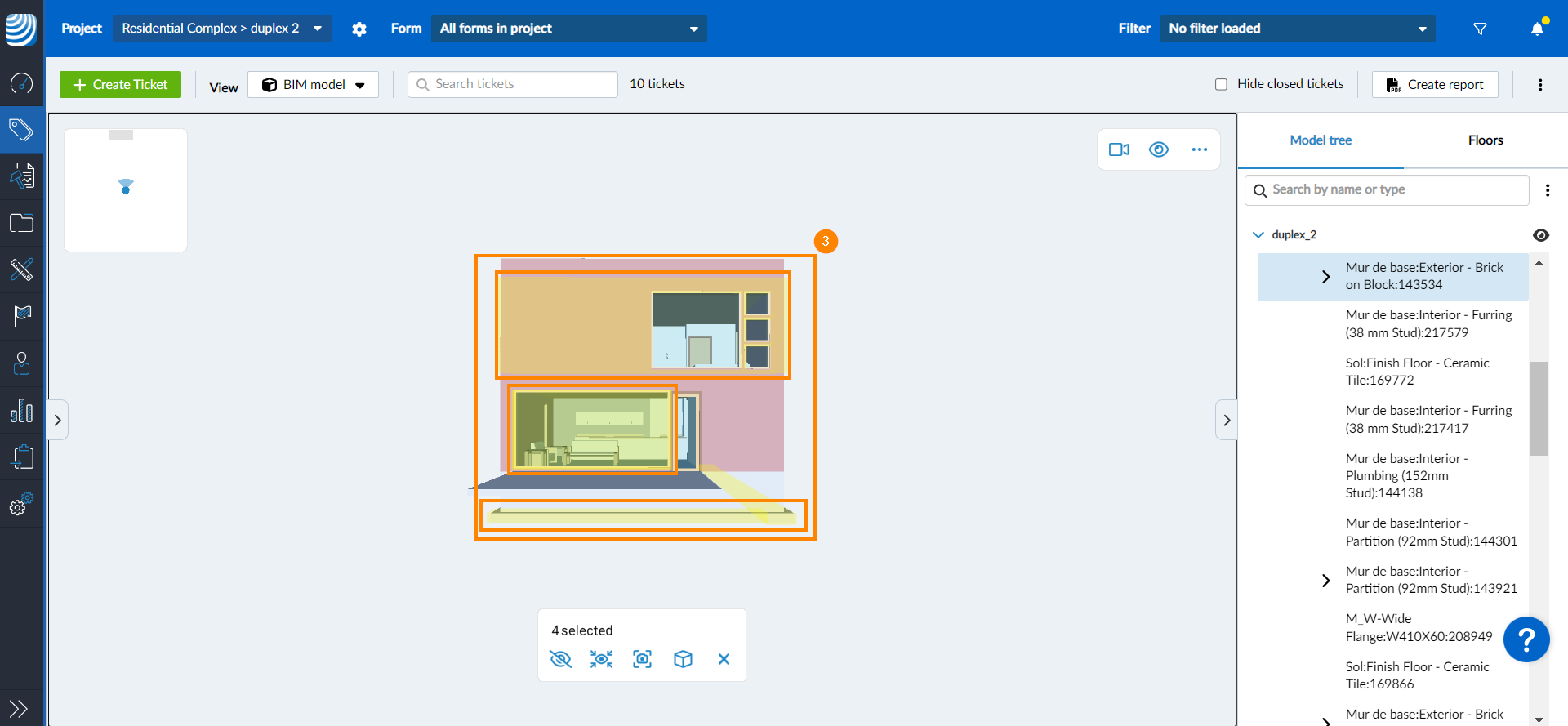

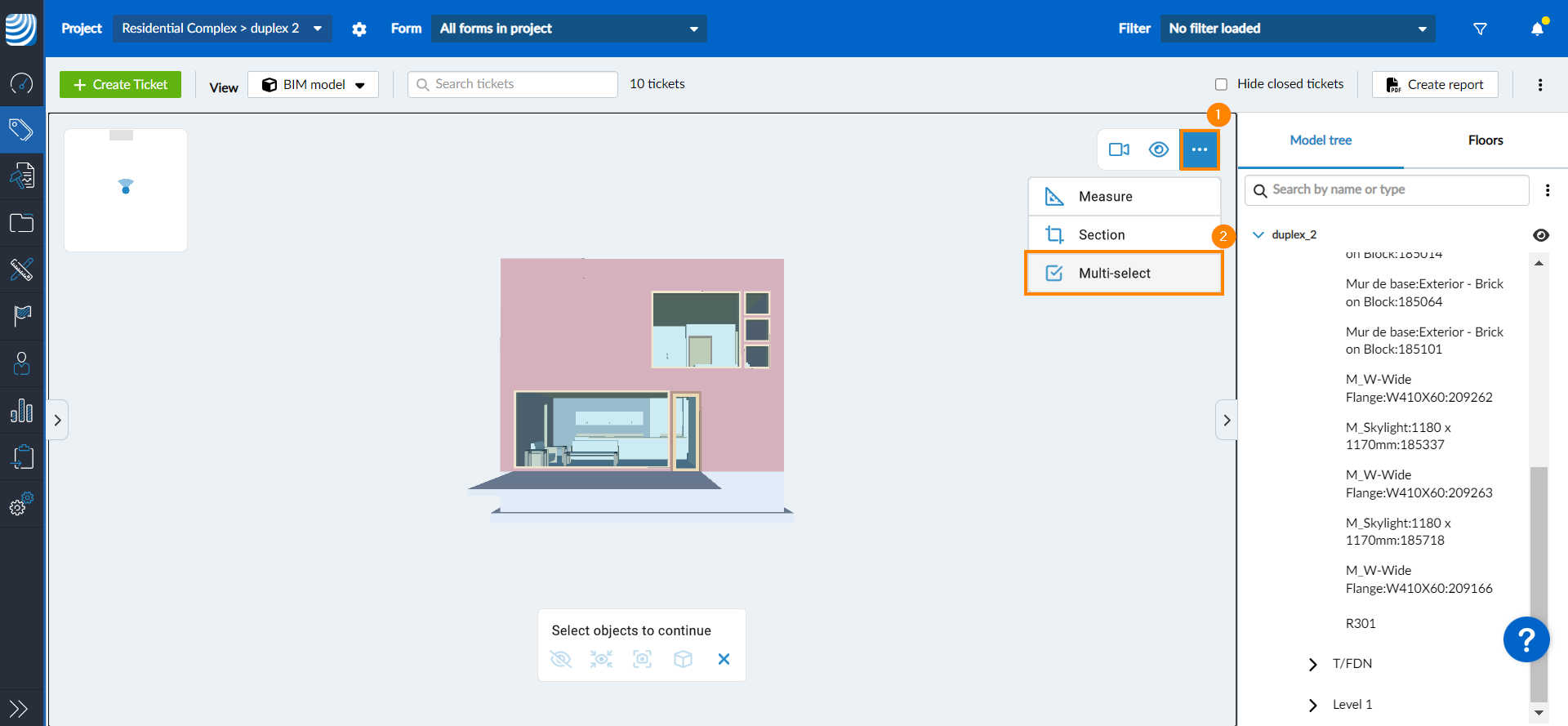

Aby wybrać wiele elementów w modelu BIM:

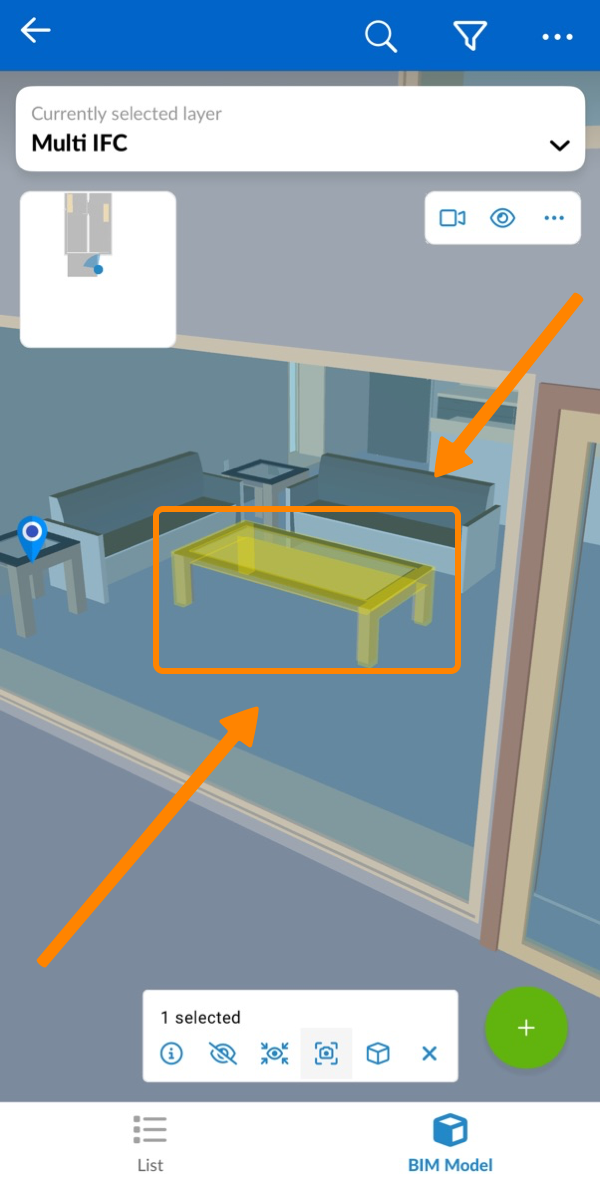

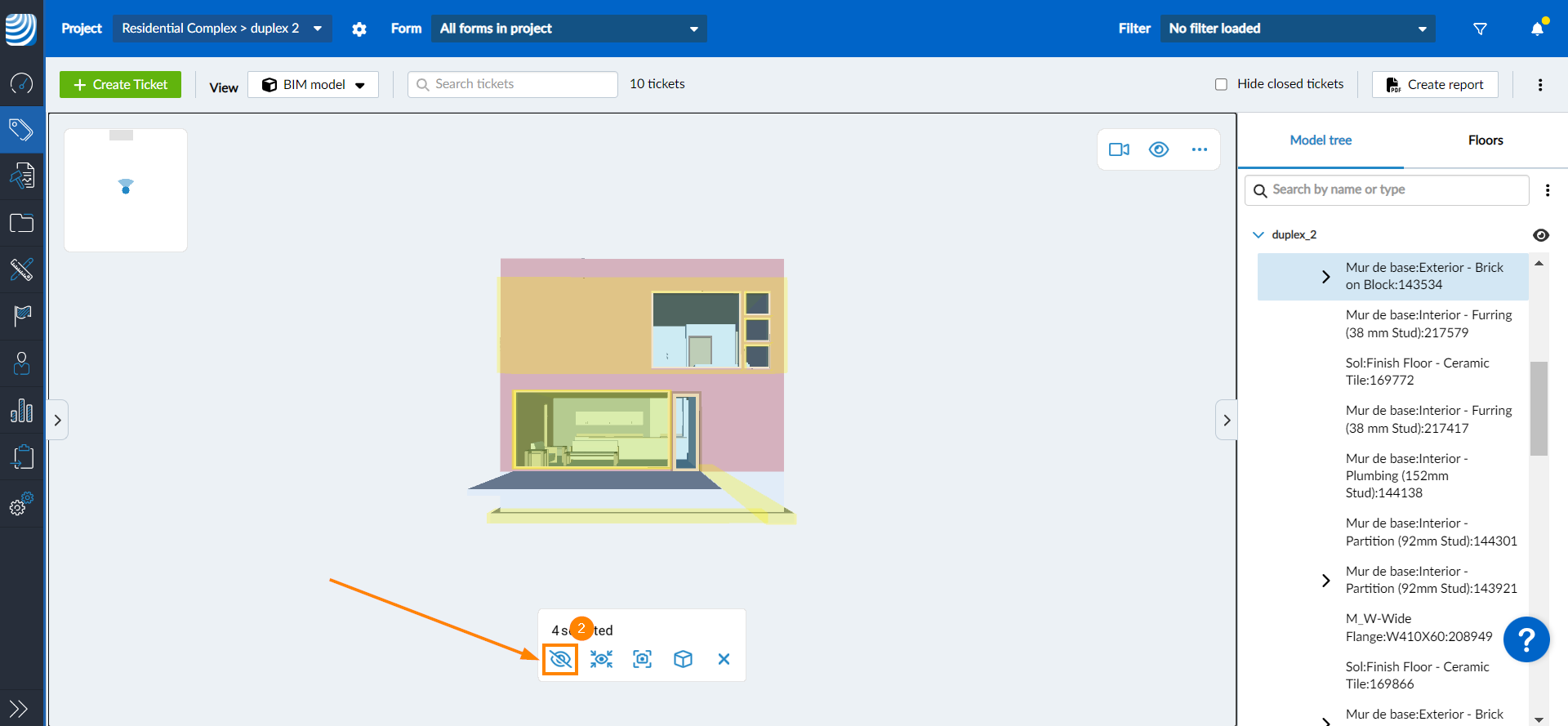

  1. Proszę kliknąć/dotknąć menu więcej
  2. Proszę kliknąć/stuknąć Wybór wielokrotny
  3. Proszę kliknąć/dotknąć elementy, które mają zostać wybrane w modelu
    Select Multiple Elements.png

Innym sposobem wyboru wielu elementów jest:

  1. Proszę kliknąć/dotknąć i przytrzymać element w modelu BIM, aż na ekranie pojawi się pasek wybranych elementów
    Selected Elements Bar.png
  2. Proszę kliknąć/dotknąć elementy, które mają zostać wybrane

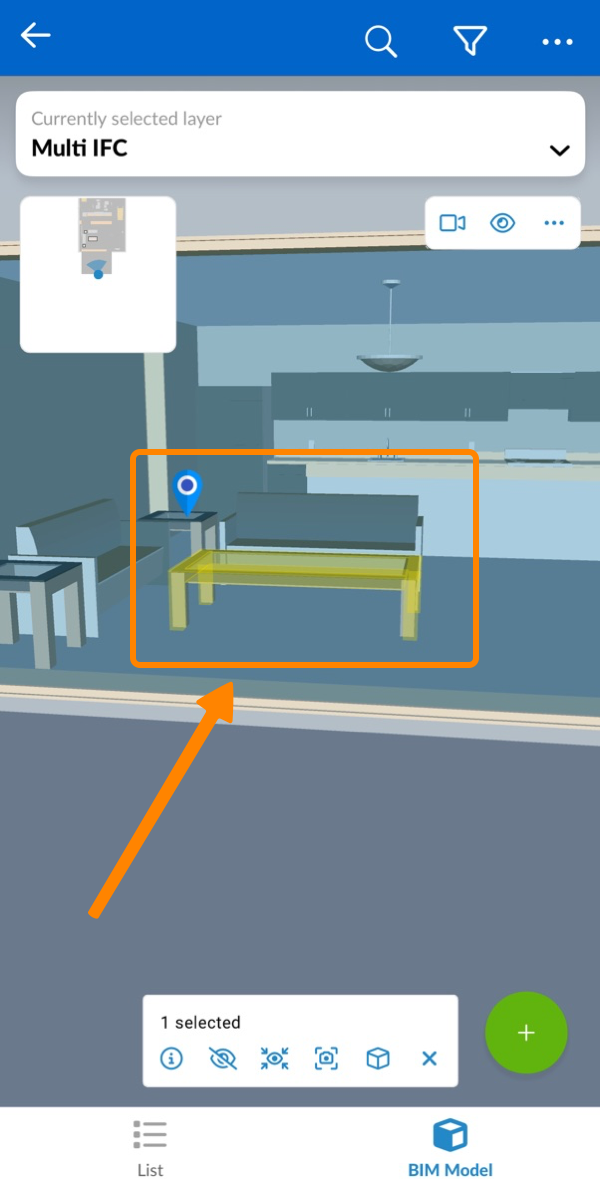

Podczas wybierania elementów na dole przeglądarki pojawi się menu kontekstowe z opcjami pokazania/ukrycia lub odizolowania wybranych elementów, wyśrodkowania kamery na nich lub utworzenia pola przekroju, które opisano w Praca z płaszczyznami przekroju i polami przekroju.

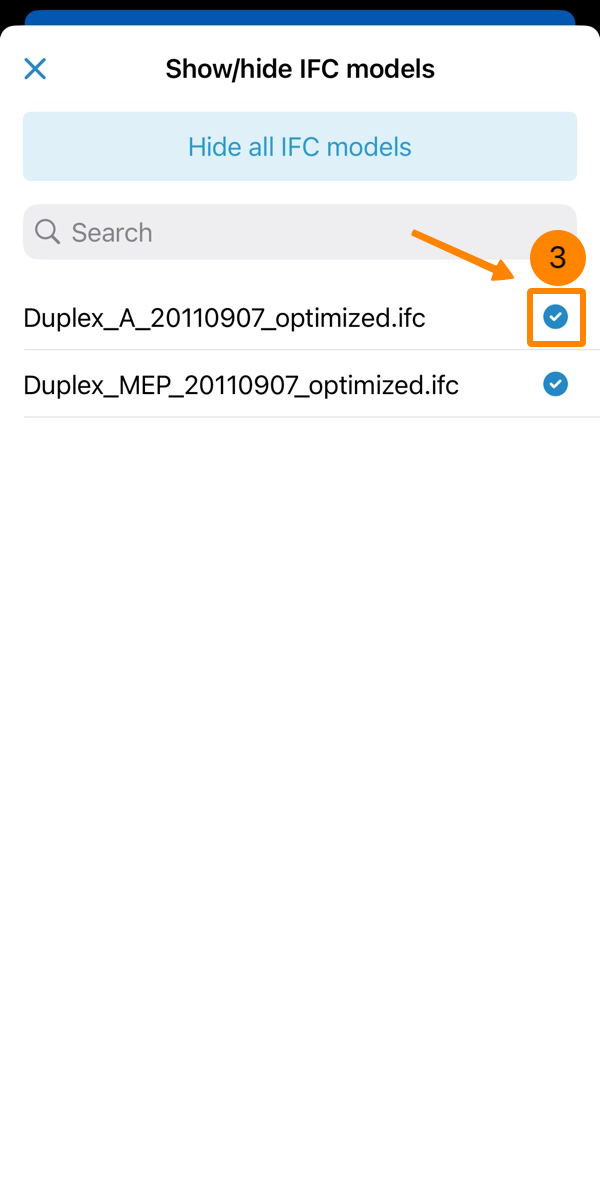

Pokaż/ukryj elementy IFC

Pokazywanie i ukrywanie elementów IFC pozwala skupić się na tych częściach modelu BIM, które są dla Państwa istotne. Można to zrobić za pomocą indywidualnie wybranych elementów lub w oparciu o typy elementów, np. pokazując lub ukrywając wszystkie ściany, okna lub schody itp.

Jeśli ukryją Państwo elementy takie jak podłogi lub obiekty, ich piny biletów również zostaną ukryte.

Inną alternatywą dla skupienia się na częściach modelu są płaszczyzny przekroju lub skrzynki, jak wyjaśniono w Praca z płaszczyznami przekroju i skrzynkami przekroju.

Pokaż/Ukryj poszczególne elementy

Aby ukryć elementy w modelu 3D:

  1. Proszę wybrać elementy, które mają zostać ukryte

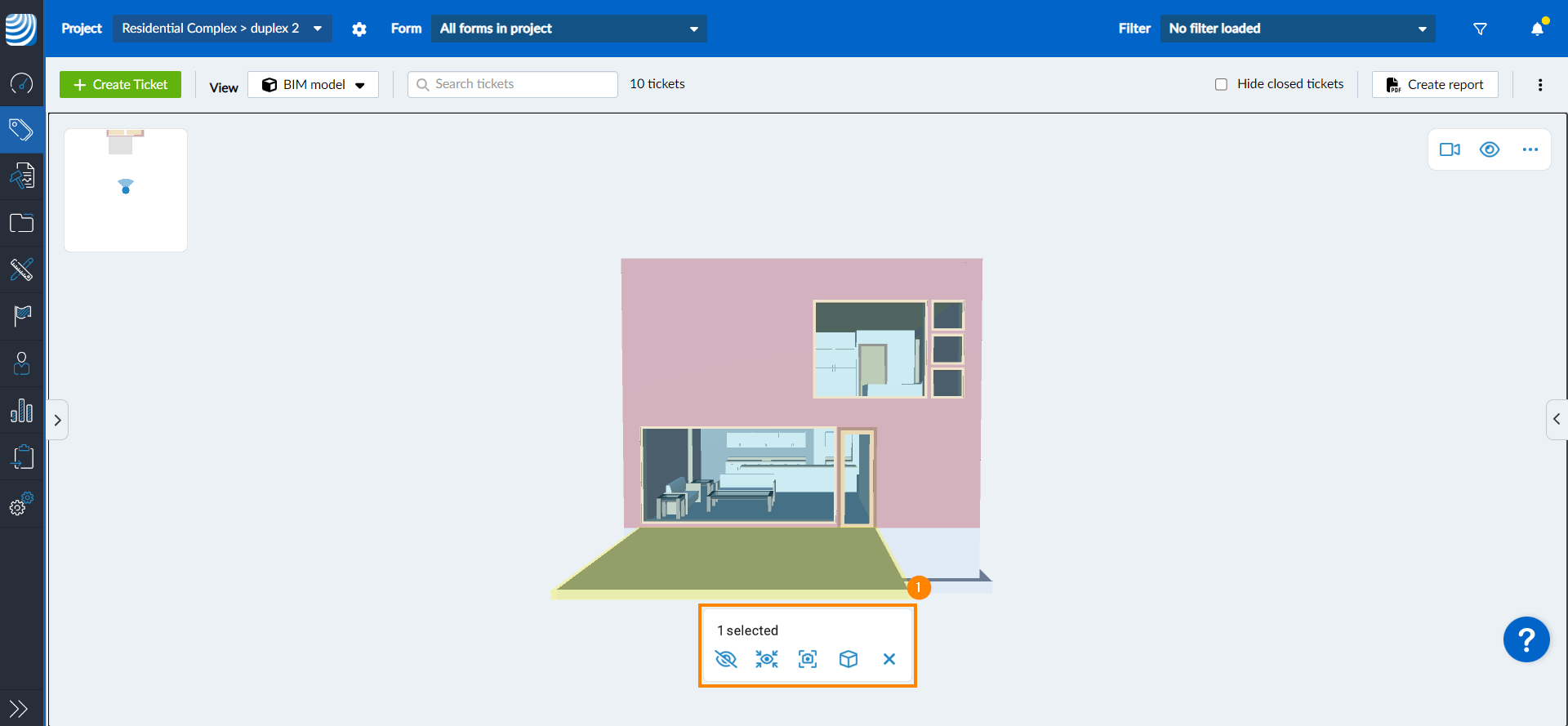

  2. Proszę kliknąć/stuknąć ikonę skrzyżowanych oczu
    Hide Elements.png

Elementy izolowane

Mogą Państwo wyizolować elementy w swoim modelu 3D, ukrywając wszystkie inne elementy z wyjątkiem tych, na których chcą się Państwo skupić. Aby to zrobić:

  1. Proszę wybrać element(y), które mają zostać odizolowane
  2. Proszę kliknąć ikonę skupionego oka

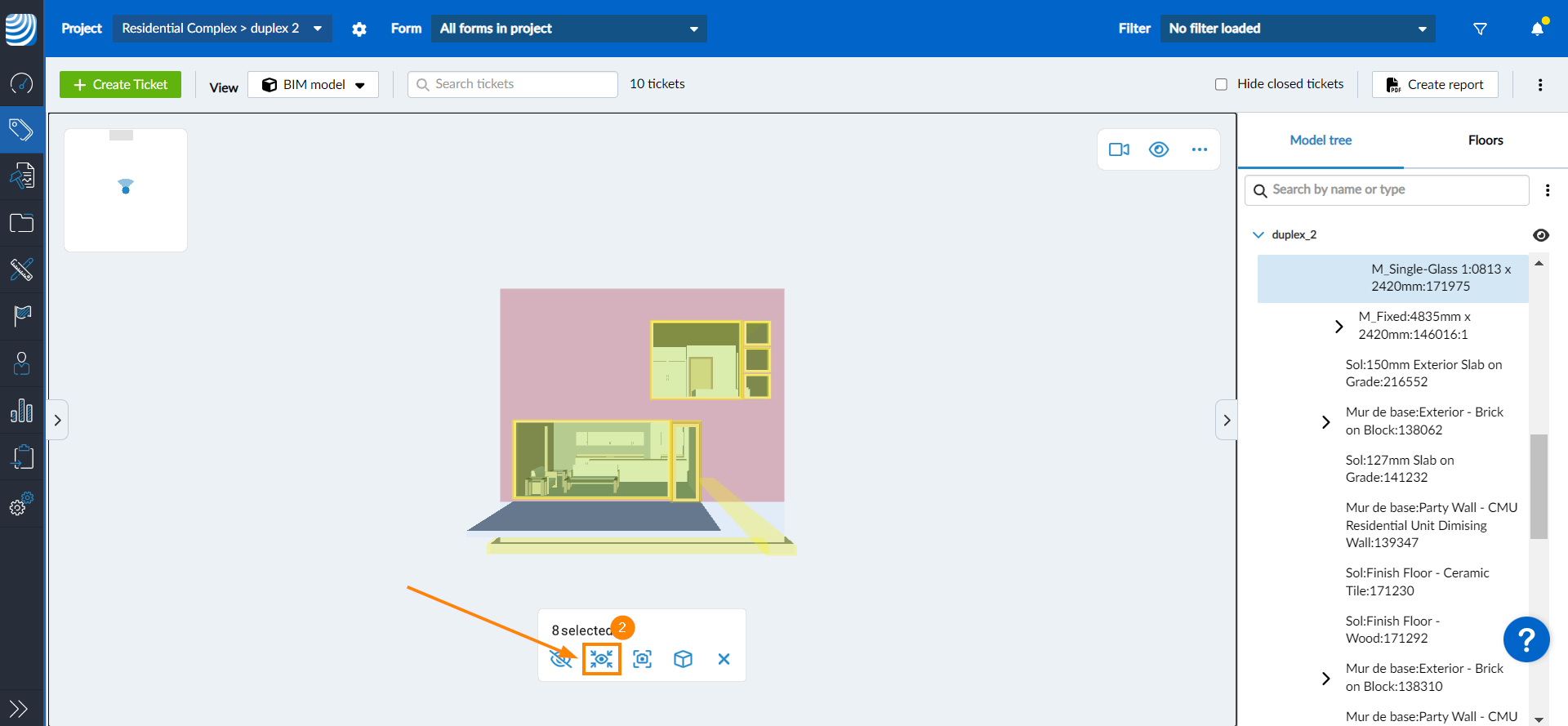

    Hide Except Selected.png

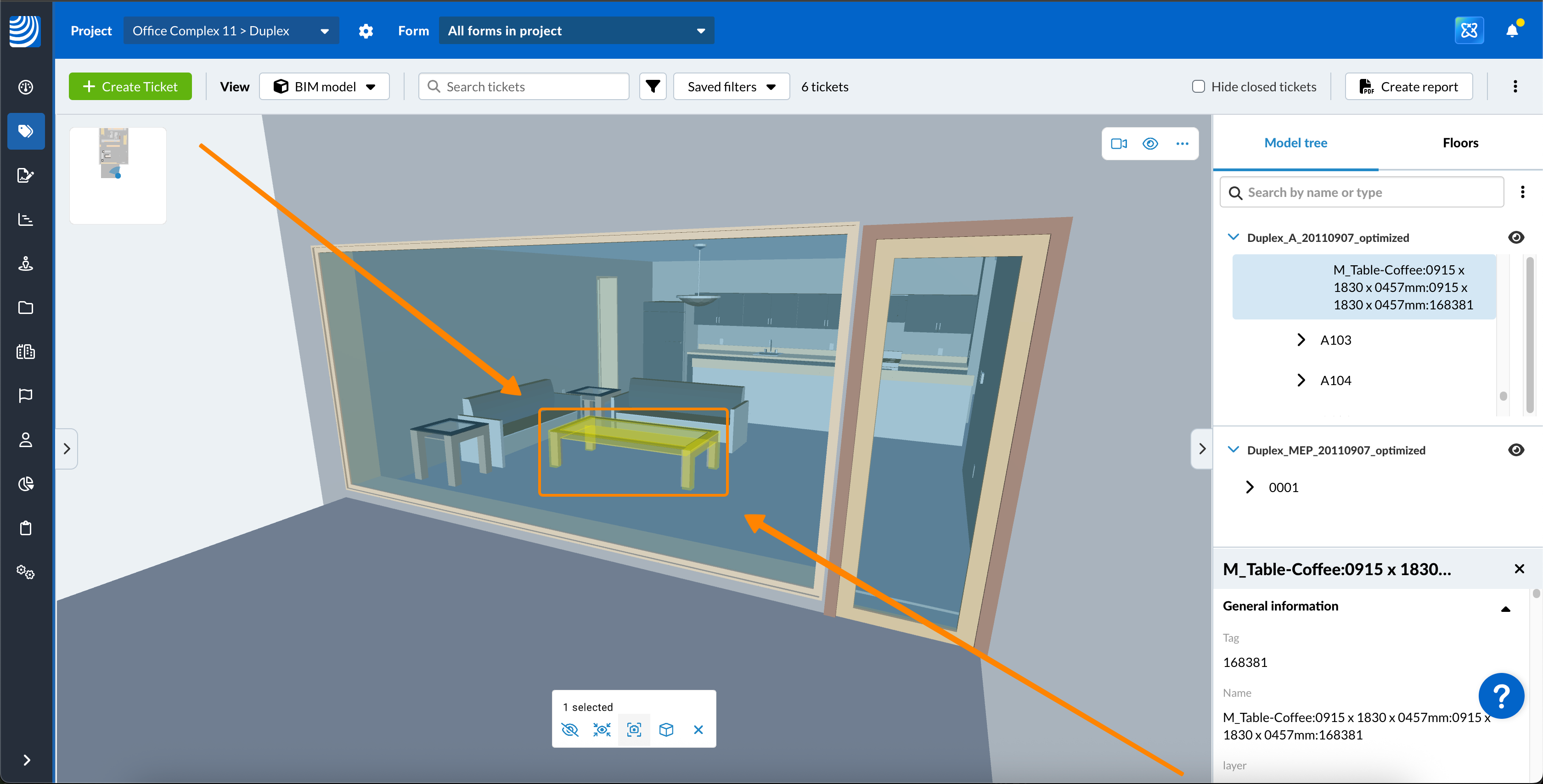

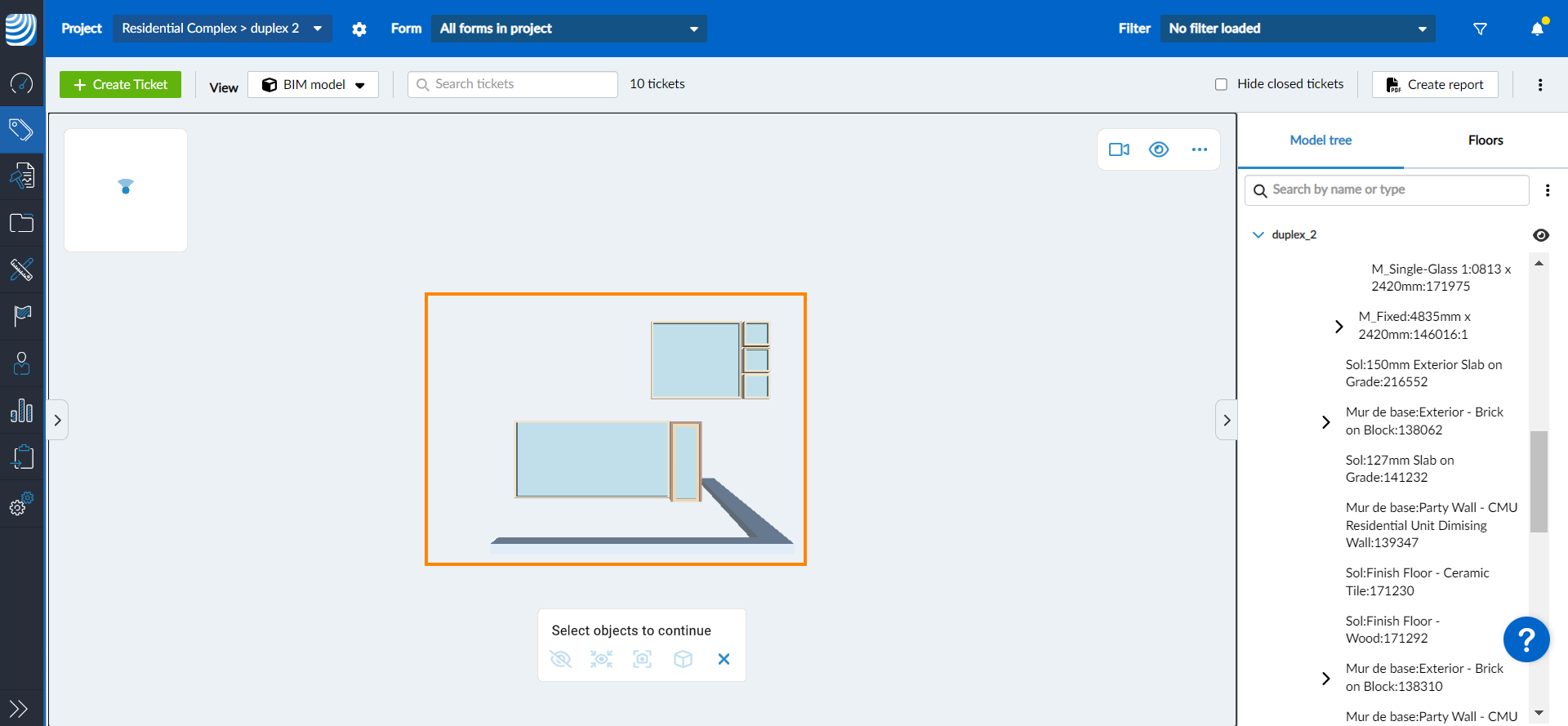

  3. Wszystkie elementy w modelu zostaną ukryte z wyjątkiem wybranych elementów
    Hidden Elements.png

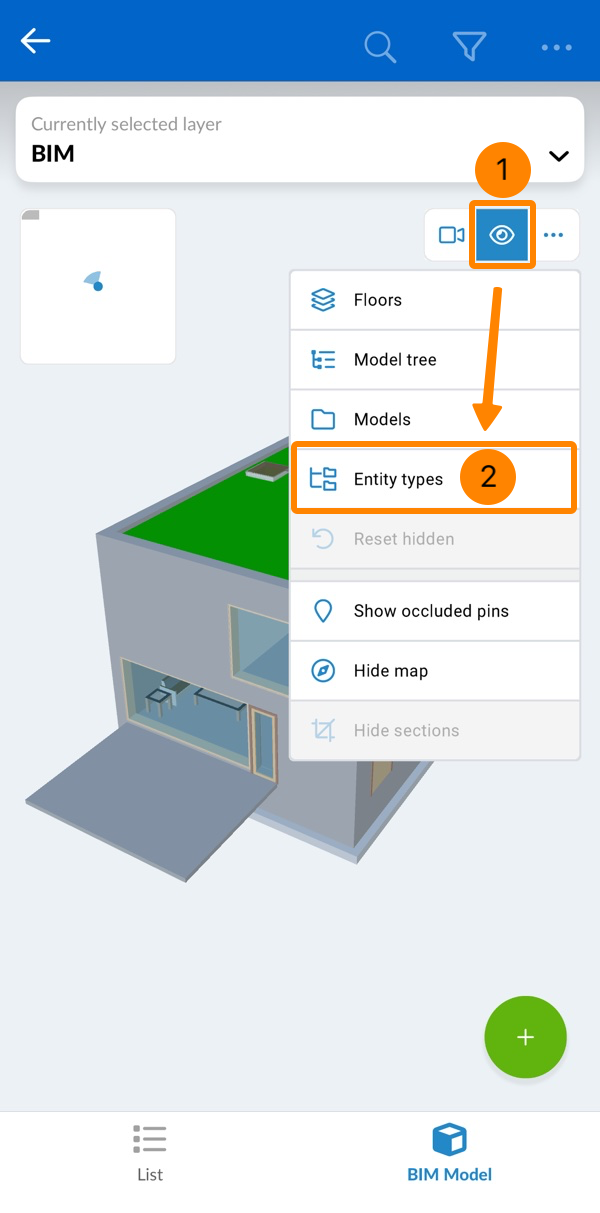

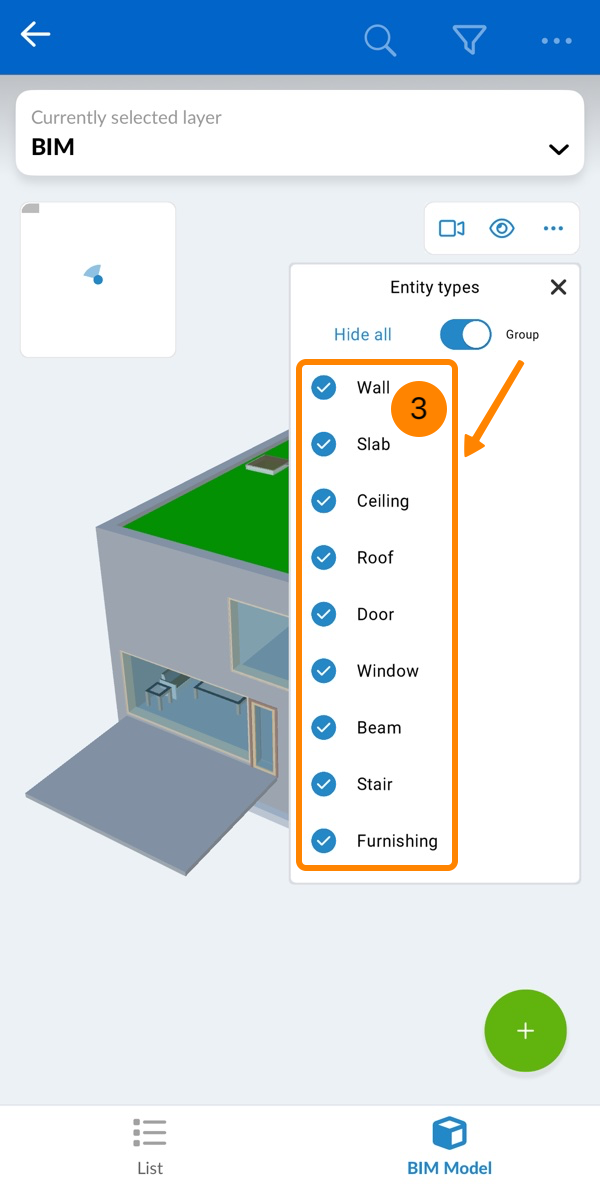

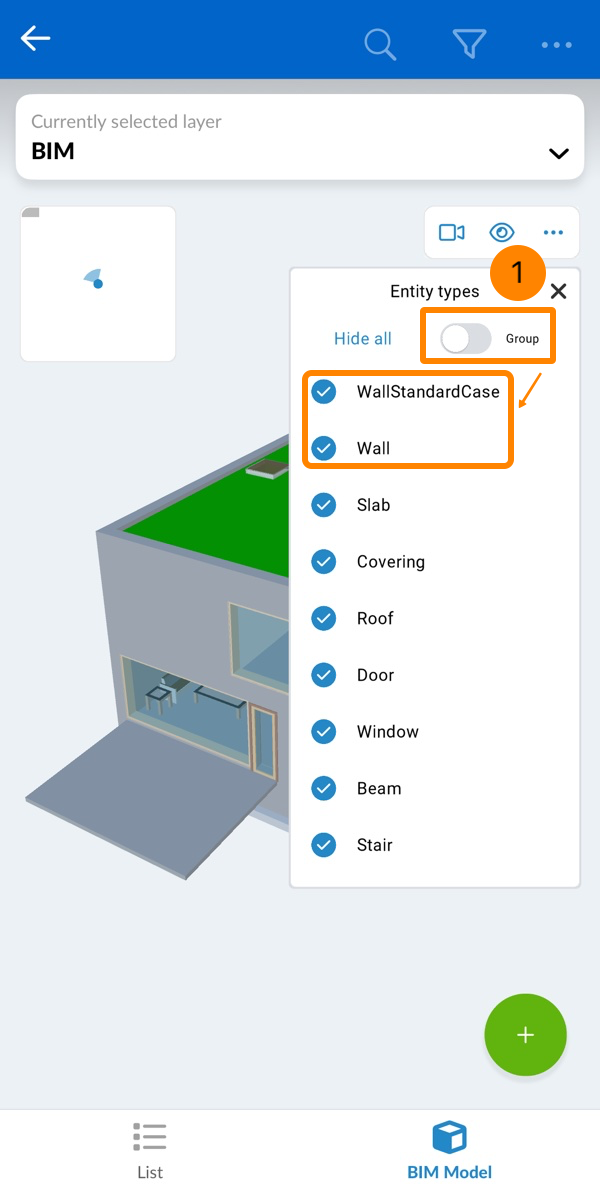

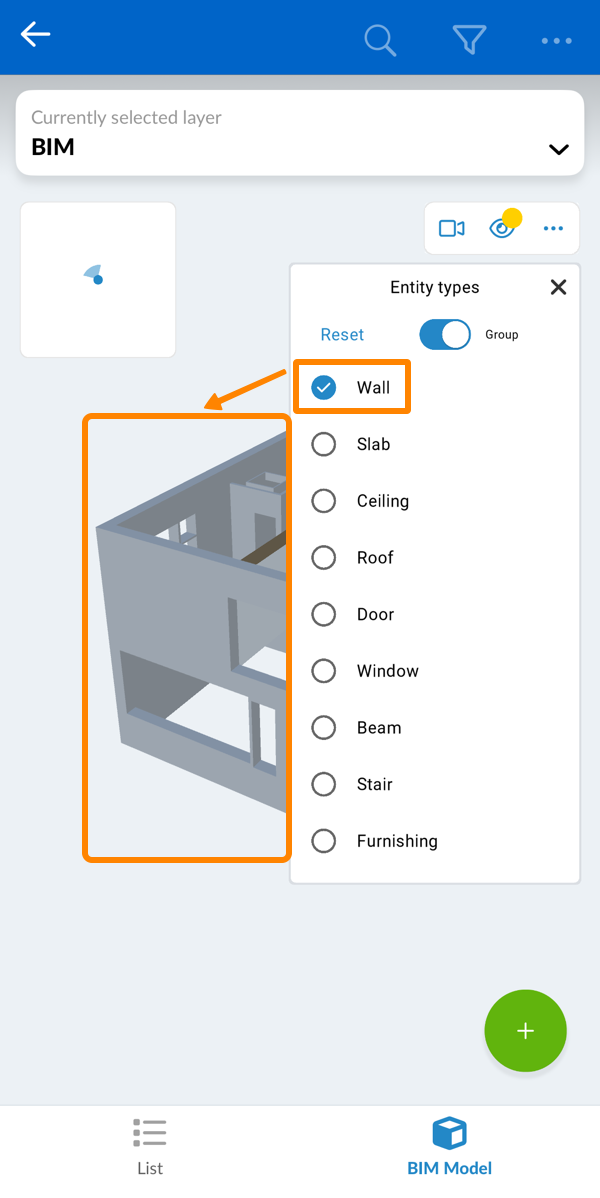

Pokaż/ukryj typy jednostek

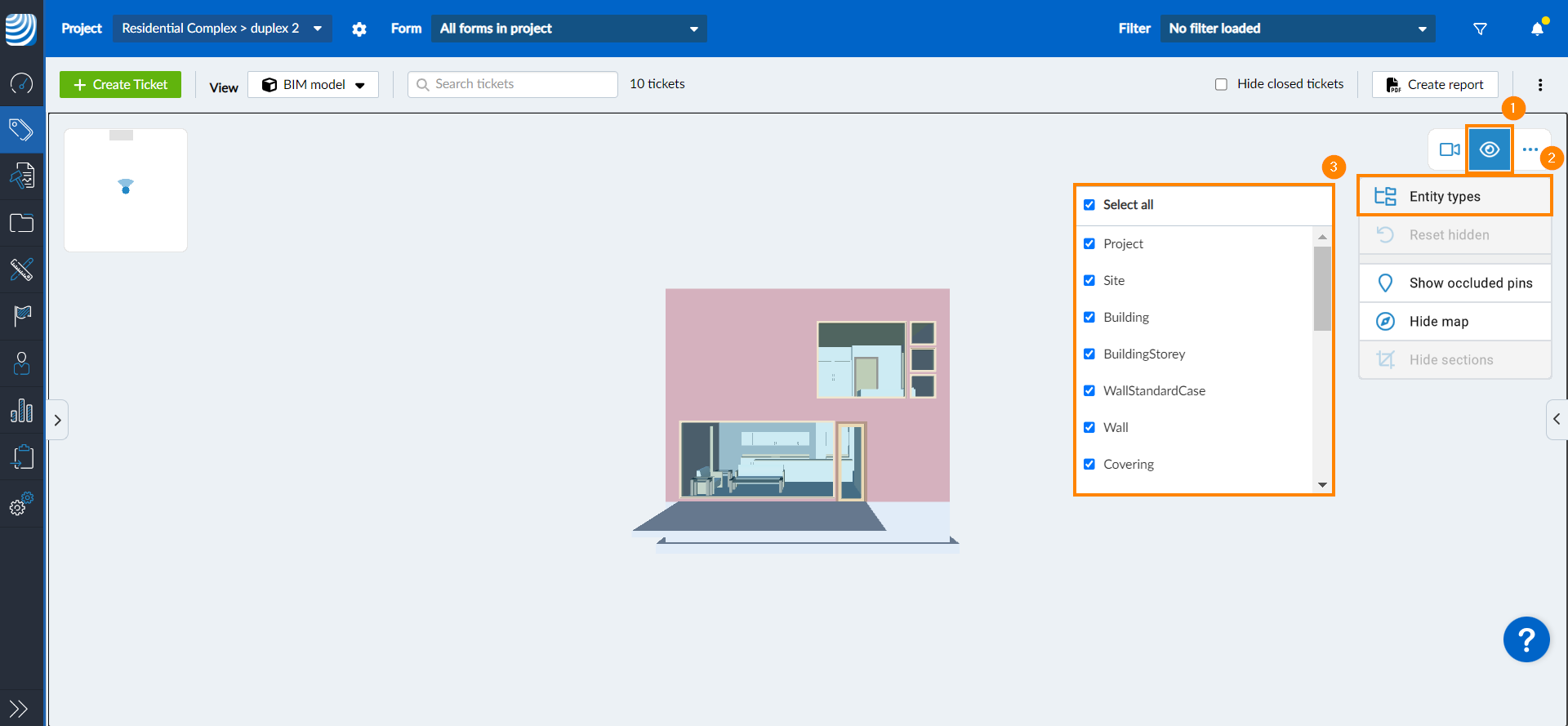

Aby ukryć/pokazać wszystkie elementy tego samego typu jednostki:

  1. Proszę kliknąć ikonę eye
  2. Proszę najechać kursorem na Typy podmiotów
  3. Proszę zaznaczyć/odznaczyć pola wyboru typów jednostek w modelu
    Show Entities.png
  1. Proszę dotknąć ikony oka
  2. Proszę dotknąć Typy podmiotów
  3. Proszę zaznaczyć/odznaczyć pola wyboru typów jednostek, które mają być wyświetlane/ukrywane
  4. Widzi Pan na przykład tylko ściany

Typy jednostek są domyślnie pogrupowane, aby ułatwić wyświetlanie/ukrywanie wszystkich ścian lub drzwi, nawet jeśli są one zapisane w wielu typach jednostek, na przykład dla ścian.

Aby wyłączyć grupowanie i wyświetlić wszystkie indywidualne typy podmiotów zapisane w modelu IFC:

  1. Dezaktywacja przełącznika Group
  2. Proszę zobaczyć pełną (niezgrupowaną) listę typów podmiotów

Pokaż/ukryj podłogi

Aby ukryć podłogę modelu:

  1. Proszę kliknąć Podłogi
  2. Proszę najechać kursorem na podłogę, którą chcą Państwo ukryć
  3. Proszę kliknąć ikonę eye
  1. Proszę dotknąć ikony oka
  2. Tap Podłogi
  3. Proszę dezaktywować przełącznik każdego piętra, np. piętra "Poziom 2"

Aby pokazać ukrytą podłogę:

  1. Proszę kliknąć Podłogi
  2. Proszę najechać kursorem na podłogę, którą chcą Państwo wyświetlić
  3. Proszę kliknąć ikonę skrzyżowanych oczu
  1. Proszę dotknąć ikony oka
  2. Tap Podłogi
  3. Proszę aktywować przełącznik każdego piętra, np. piętra "Poziom 2"

Aby ukryć wszystkie podłogi:

  1. Proszę kliknąć Podłogi
  2. Proszę otworzyć menu More
  3. Proszę kliknąć Ukryj wszystko
  4. Proszę zobaczyć wszystkie ukryte piętra
  1. Proszę dotknąć ikony oka
  2. Tap Podłogi
  3. Stuknij Ukryj podłogi tego modelu
  4. Proszę zobaczyć wszystkie ukryte piętra

Aby wyświetlić wszystkie ukryte piętra:

  1. Proszę kliknąć Podłogi
  2. Proszę otworzyć menu More
  3. Proszę kliknąć Pokaż wszystko
  4. Proszę ponownie zobaczyć wszystkie piętra
  1. Proszę dotknąć ikony oka
  2. Tap Podłogi
  3. Proszę dotknąć Pokaż podłogi tego modelu
  4. Proszę ponownie zobaczyć wszystkie piętra

Pokaż/ukryj modele IFC

W przypadku korzystania z modeli federacyjnych, w których dane modelu są podzielone na kilka plików IFC, można zdecydować, które modele mają być wyświetlane jednocześnie.

Aby ukryć model IFC:

  1. Proszę kliknąć Drzewo modeli
  2. Proszę kliknąć ikonę oka obok modelu, który ma zostać ukryty
  3. Wyświetlane są tylko wybrane modele

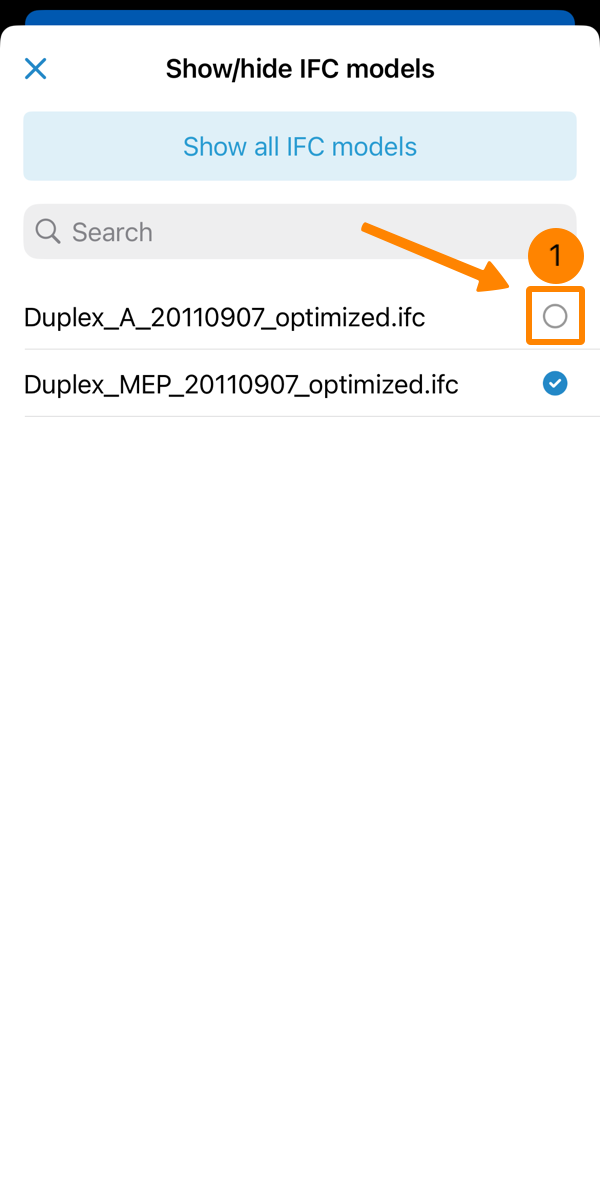

  1. Proszę dotknąć ikony oka
  2. Modele Tap
  3. Proszę wyłączyć pola wyboru modeli, które mają zostać ukryte
  4. Wyświetlane są tylko wybrane modele

Proszę ponownie pokazać model:

  1. Proszę kliknąć Drzewo modeli
  2. Proszę kliknąć ikonę skrzyżowanych oczu obok modelu, który ma zostać ponownie wyświetlony
  1. Proszę dotknąć ikony oka
  2. Modele Tap
  3. Proszę zaznaczyć pola wyboru modeli, które mają zostać ponownie wyświetlone

Zresetuj widok, aby wyświetlić wszystkie elementy

Można ujawnić wszystkie elementy, które zostały ukryte, zarówno według typów jednostek, jak i indywidualnie jako elementy. Aby to zrobić:

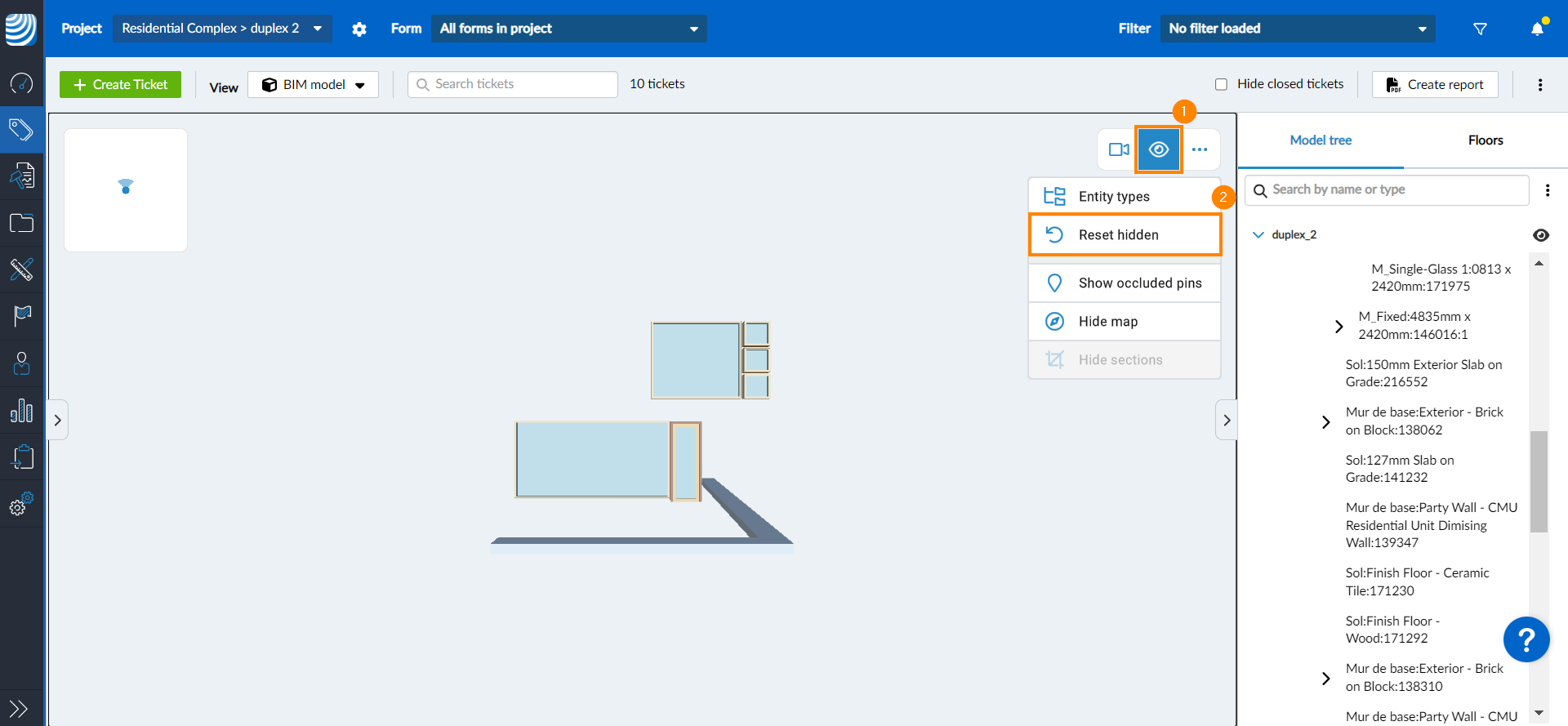

  1. Proszę kliknąć/dotknąć ikonę oka
  2. Proszę kliknąć/stuknąć Resetuj ukryte
    Reset Hidden.png

Pokaż/ukryj ukryte pinezki

Piny biletów, które są zakryte przez ściany i inne elementy, nie są oczywiście widoczne. Można jednak wyświetlić wszystkie piny biletów, w tym te, które są zakryte. Proszę zobaczyć Tickets BIM View > Show/Hide Occluded Pins.

Narzędzie pomiarowe

Proszę używać narzędzia pomiarowego do mierzenia odległości, kątów i powierzchni.

Więcej informacji można znaleźć na stronie Praca z narzędziem Pomiary.

Płaszczyzny sekcji i skrzynki sekcji

Narzędzia płaszczyzny przekroju i skrzynki przekroju pozwalają na przecięcie modelu w celu uzyskania bardziej szczegółowego widoku. Funkcje te są niezbędne do sprawdzania elementów wewnętrznych i ułatwiają pomiary oraz tworzenie biletów w modelach.

Więcej informacji znajdą Państwo na stronie Praca z płaszczyznami przekrojów i skrzynkami przekrojów.

Bilety w modelach BIM

Za pomocą przeglądarki BIM można tworzyć i wyświetlać bilety w modelach BIM.

Więcej informacji znajdą Państwo na stronie Tickets BIM View.

Powiązane artykuły

Komentarze

Komentarze: 0

Zaloguj się, aby dodać komentarz.
