Przesyłanie planów do warstw

Tobias Patek
  • Zaktualizowano

Przegląd

Plany są zarządzane w warstwach. Warstwy są podobne do folderów, które pomagają organizować plany i zgłoszenia.
Każdy plan musi być przypisany do warstwy. Każda warstwa nie może mieć więcej niż jednego planu, choć obsługiwane są wersje planów.

Proszę przeczytać więcej o Plany i Warstwy.

Możliwe jest również tworzenie wniosków o zatwierdzenie planu podczas przesyłania nowego planu. Więcej informacji znajdą Państwo na stronie Tworzenie, przeglądanie i zarządzanie wnioskami o zatwierdzenie planu.

Dostęp i uprawnienia

Aby przesłać plany do warstw, potrzebny jest użytkownik wewnętrzny z uprawnieniem "Projekty". Proszę przeczytać więcej na Uprawnienia.

Jak uzyskać dostęp do planów i warstw

Zarządzanie warstwami projektu:

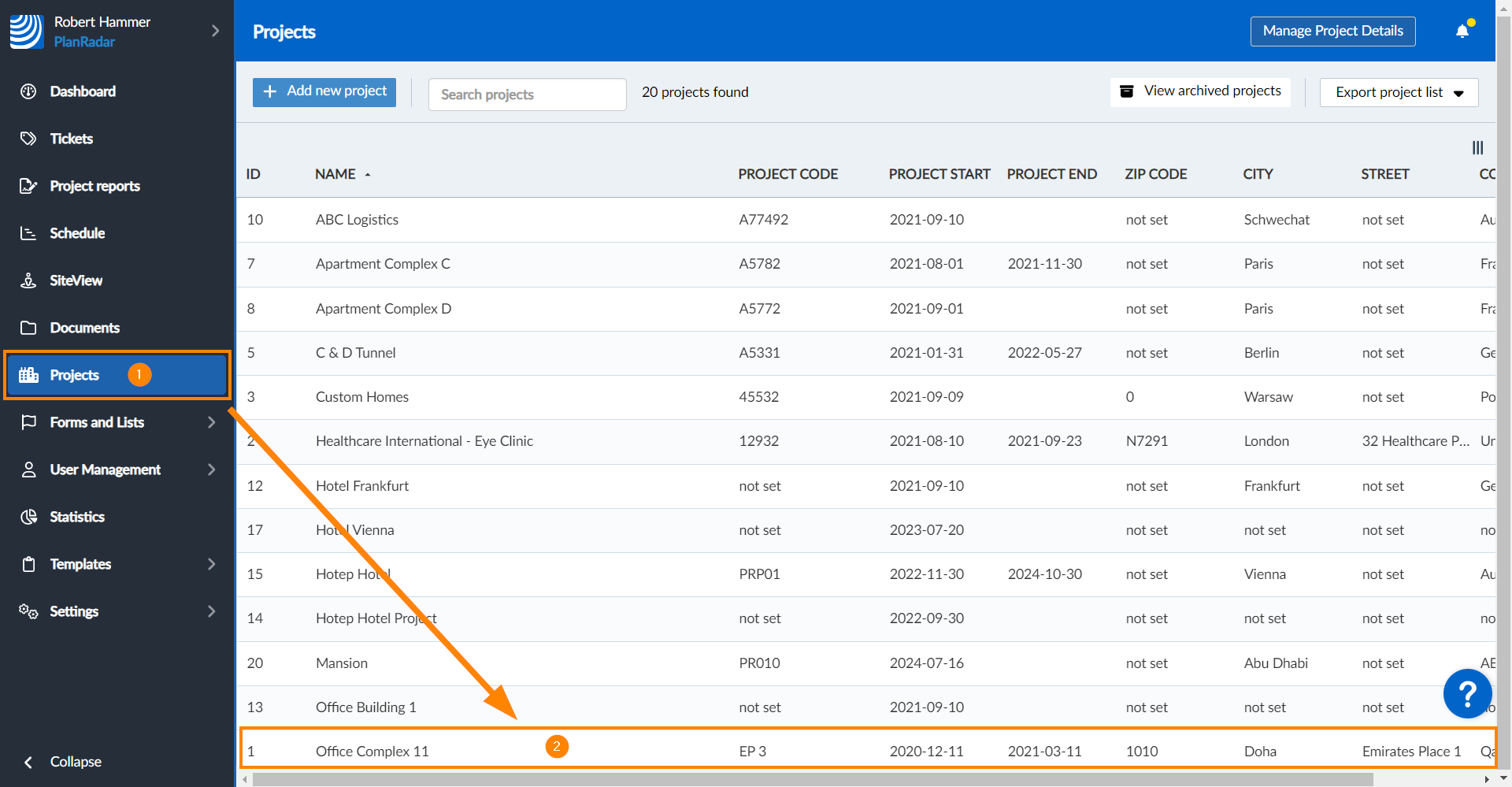

  1. Proszę kliknąć Projekty
  2. Proszę kliknąć na projekt, aby go otworzyć

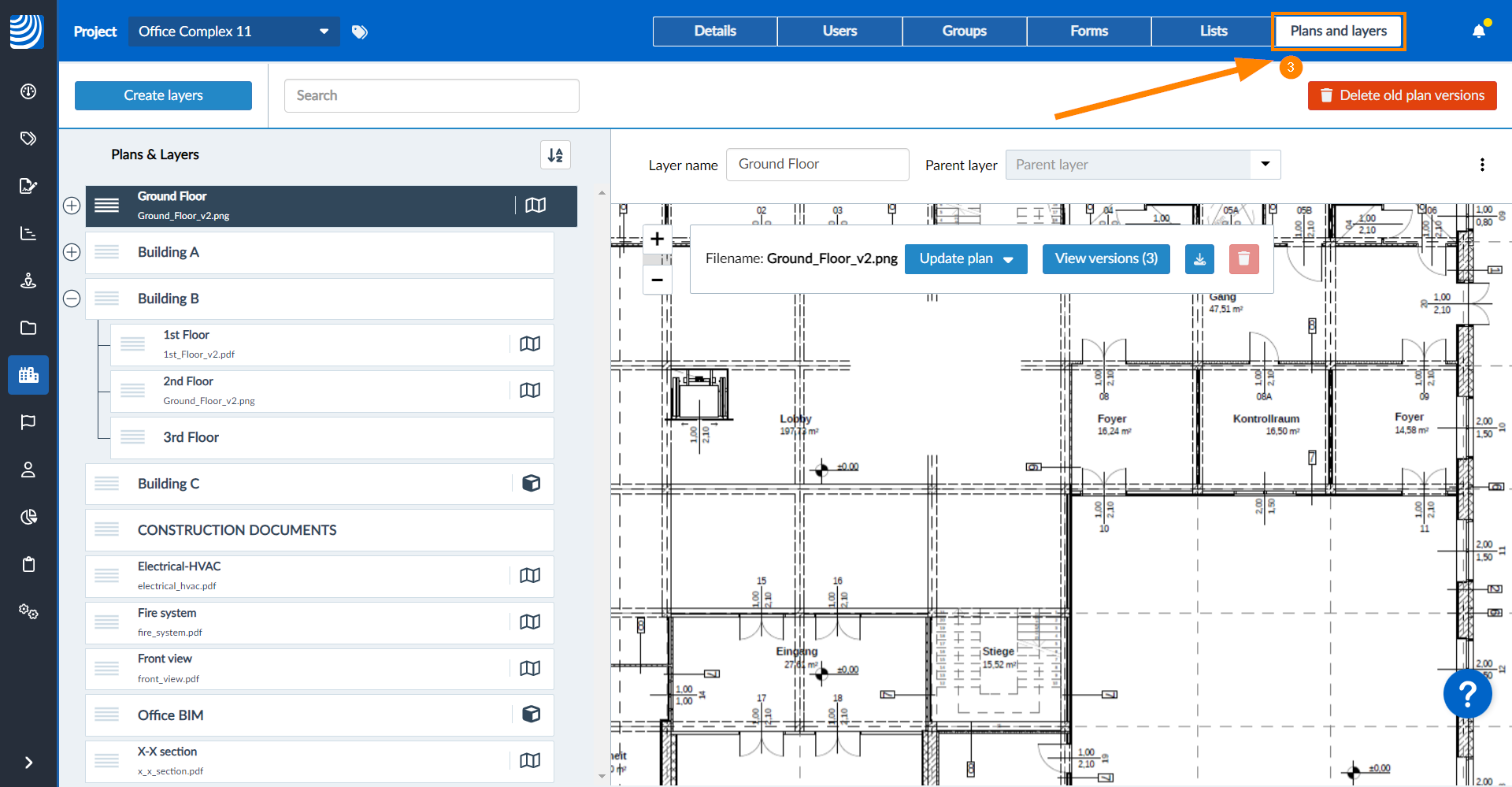

  3. Proszę kliknąć Plany i warstwy

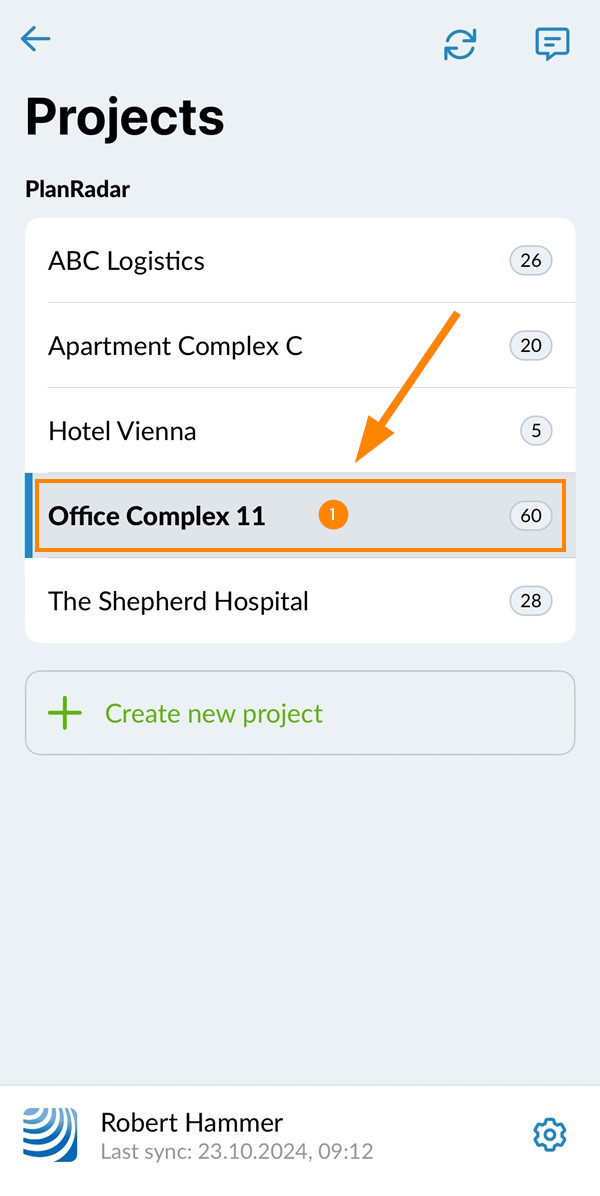

  1. Proszę wybrać projekt, np. Office Complex 11

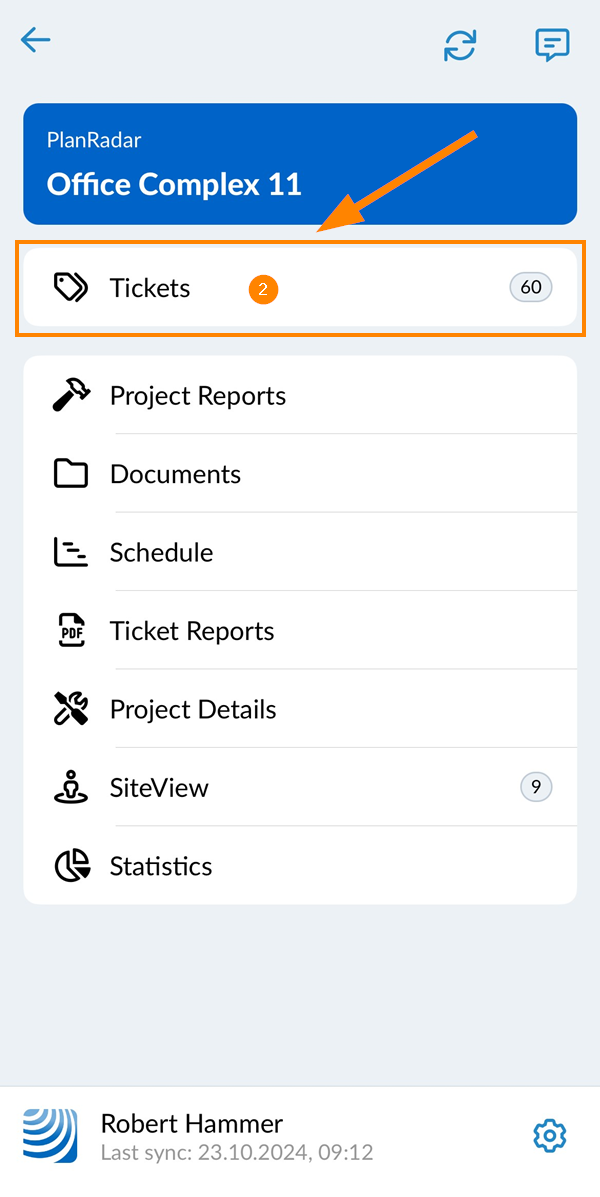

  2. Tap Bilety

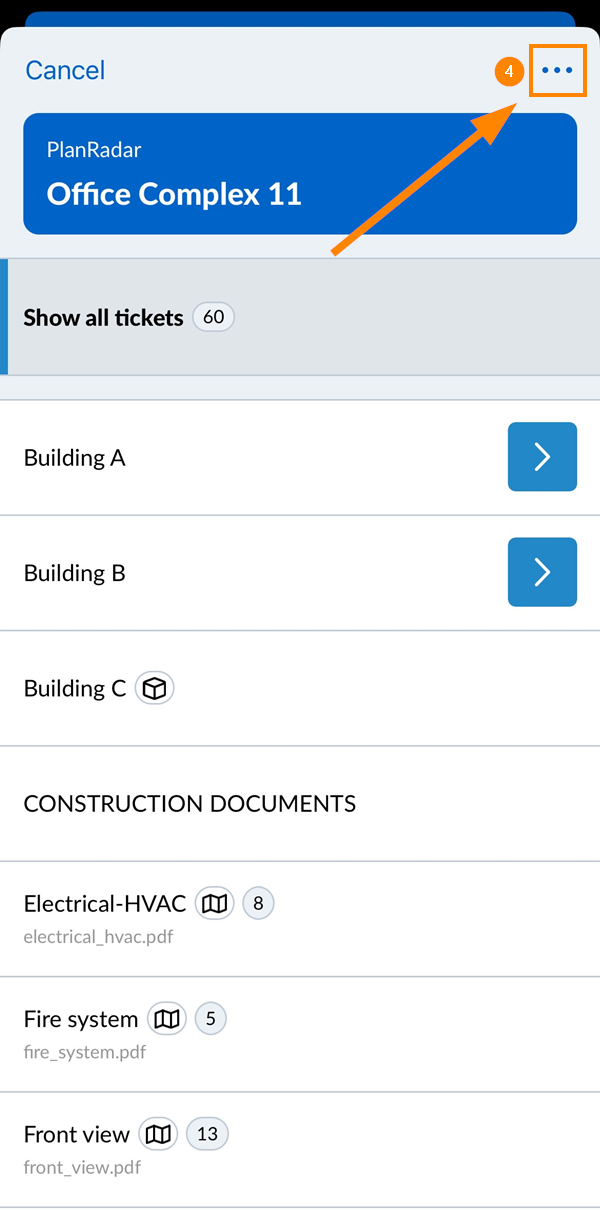

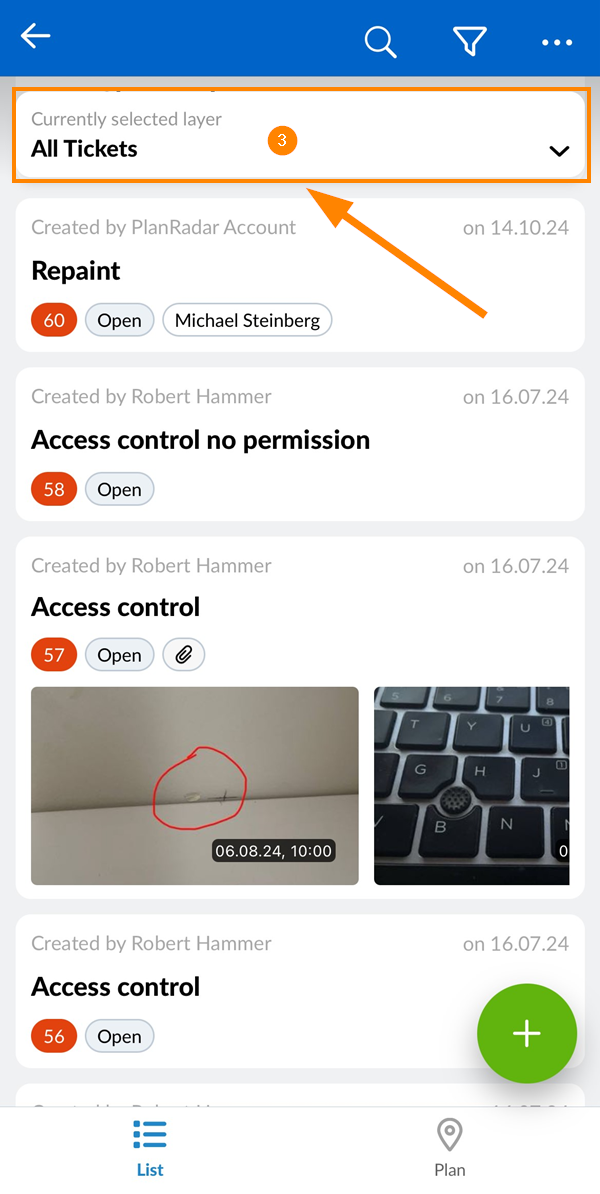

  3. Proszę otworzyć selektor warstw

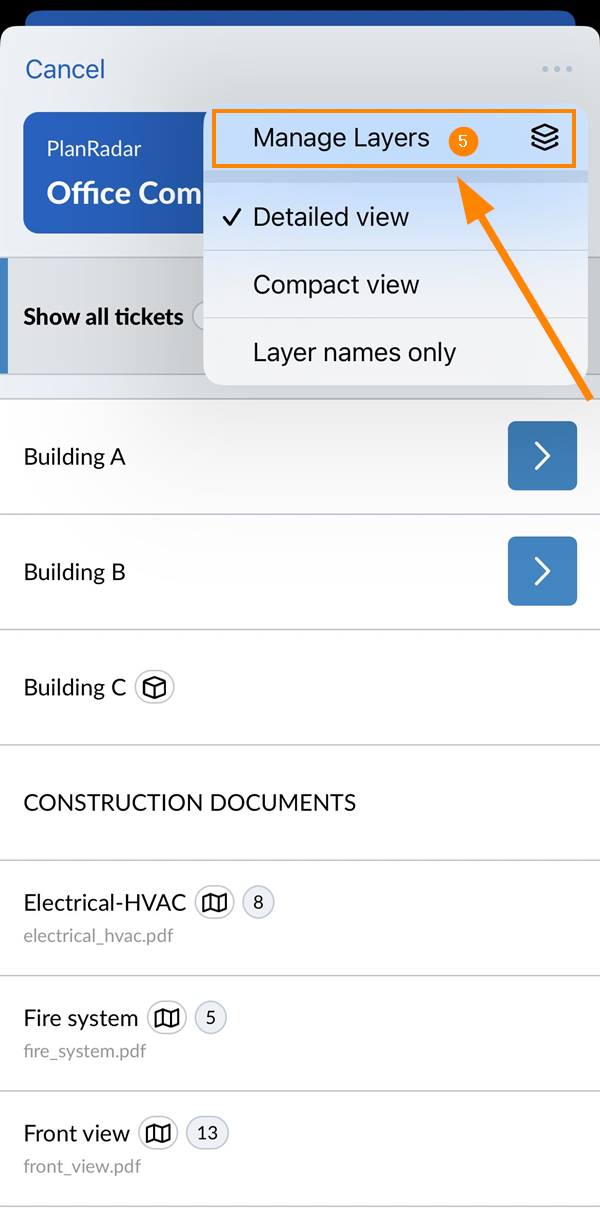

  4. Proszę otworzyć menu More
  5. Proszę dotknąć Zarządzaj warstwami
  6. Proszę zobaczyć ekran zarządzania warstwami

Przesyłanie planu do istniejącej warstwy

Można również przesłać nową wersję planu do istniejącej warstwy, jak opisano w Aktualizuj plany.

Warstwy można tworzyć i używać bez planów, jak opisano w Zarządzanie warstwami projektu > Utwórz warstwę.

Jeśli warstwa docelowa dla planu już istnieje i nie zawiera jeszcze planu lub modelu BIM, można przesłać plan w ten sposób:

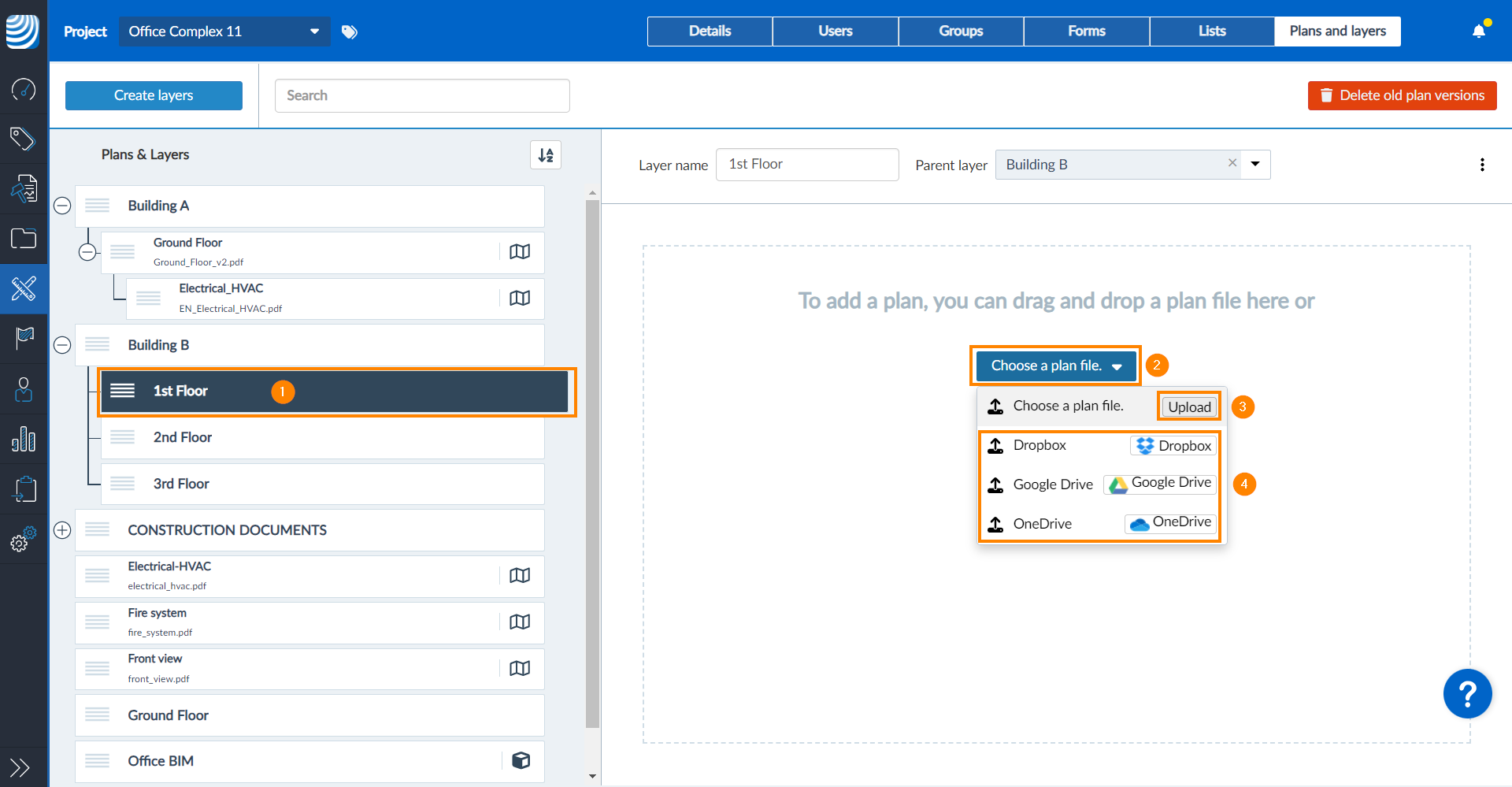

  1. Proszę wybrać warstwę docelową
  2. Proszę kliknąć . Proszę wybrać plik planu
  3. Proszę kliknąć Upload i wybrać plik planu z komputera.
  4. LUB przesłać plik planu z usługi przechowywania w chmurze.

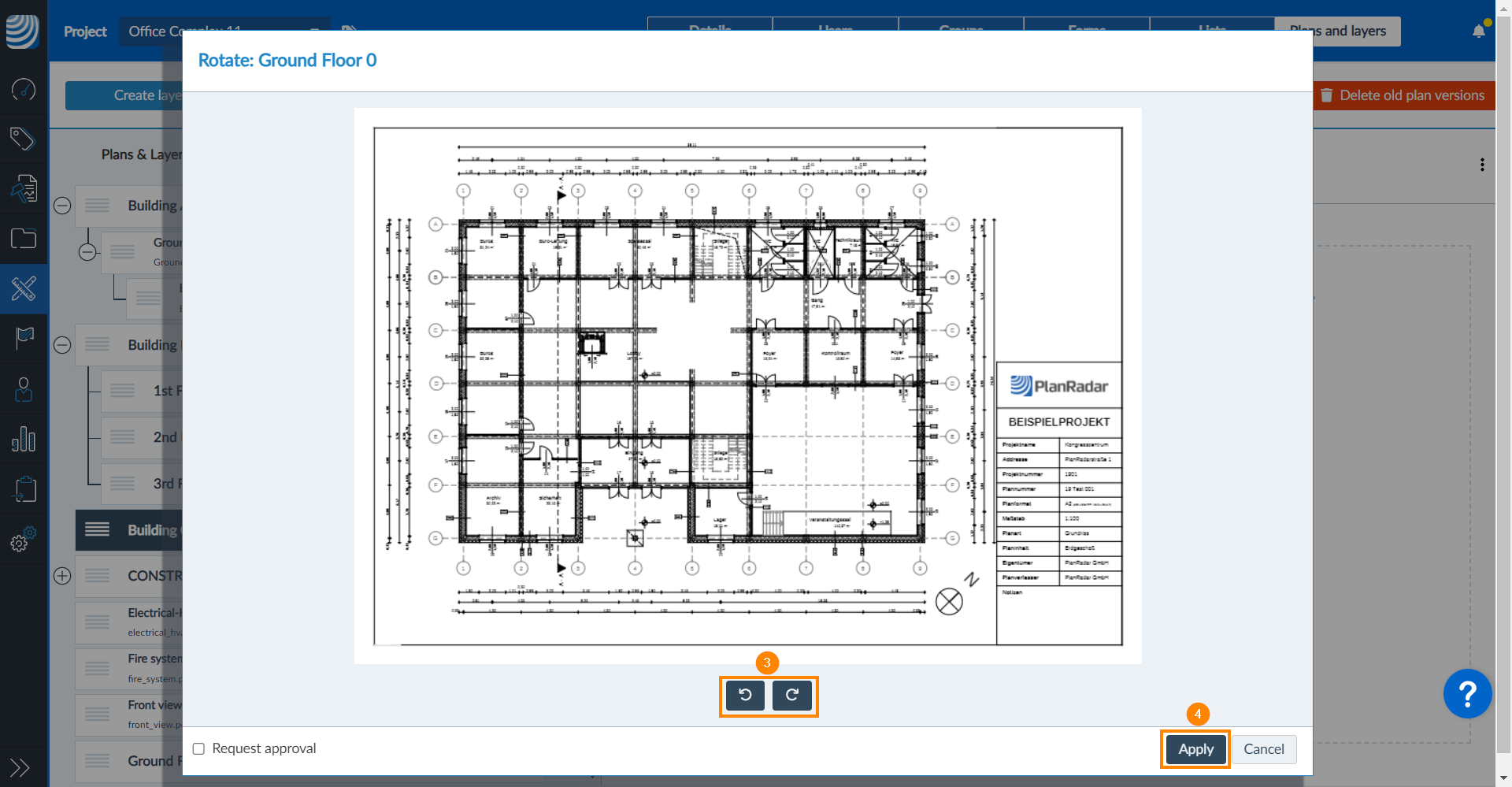

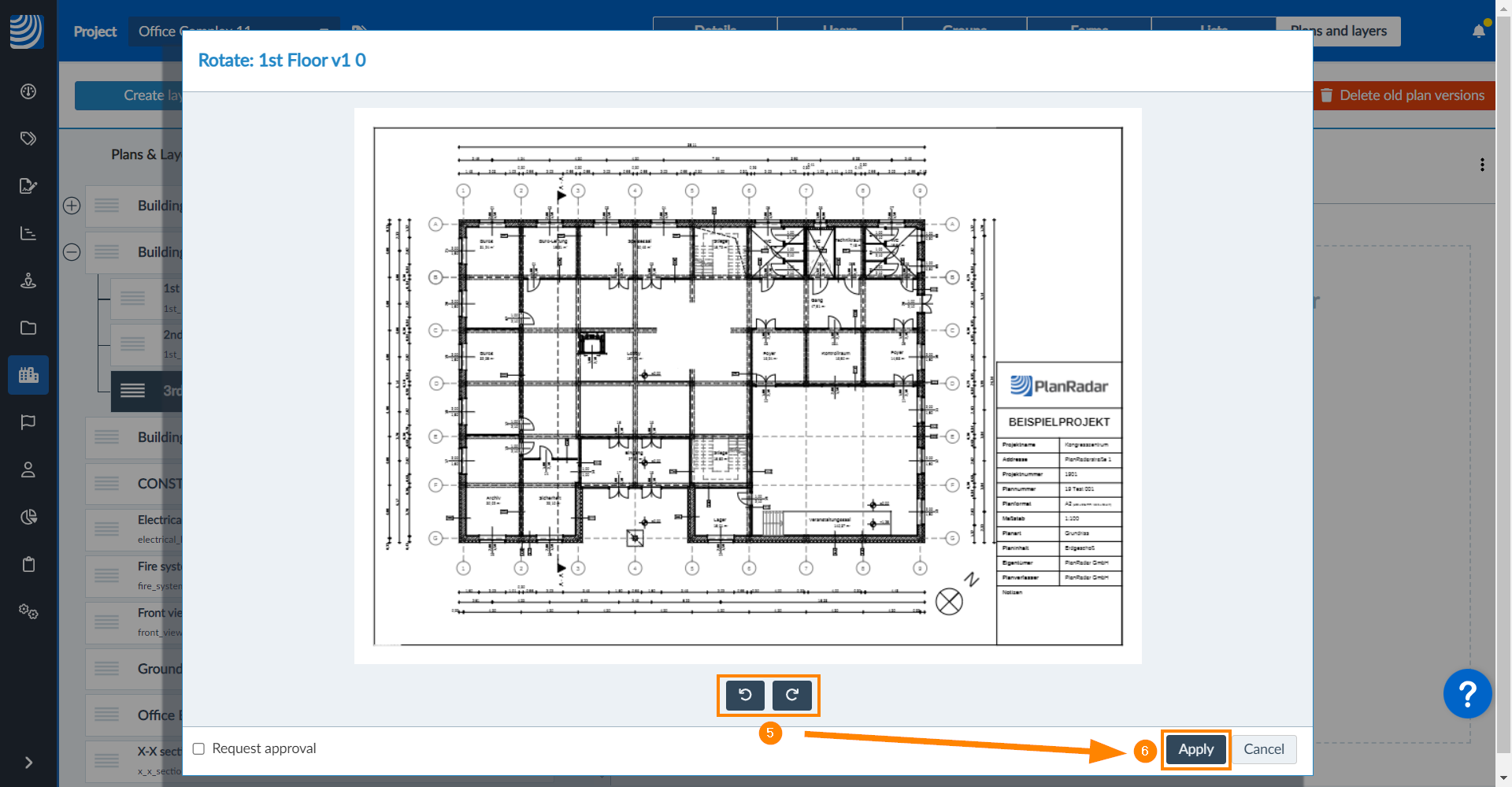

  5. Opcjonalnie: Proszę kliknąć przyciski obrotu , aby obrócić o 90° w prawo lub w lewo.
  6. Proszę kliknąć Apply
  1. Proszę przejść do warstwy i wyświetlić szczegóły warstwy zgodnie z opisem w Zarządzanie warstwami projektu > Poruszanie się po hierarchii warstw.

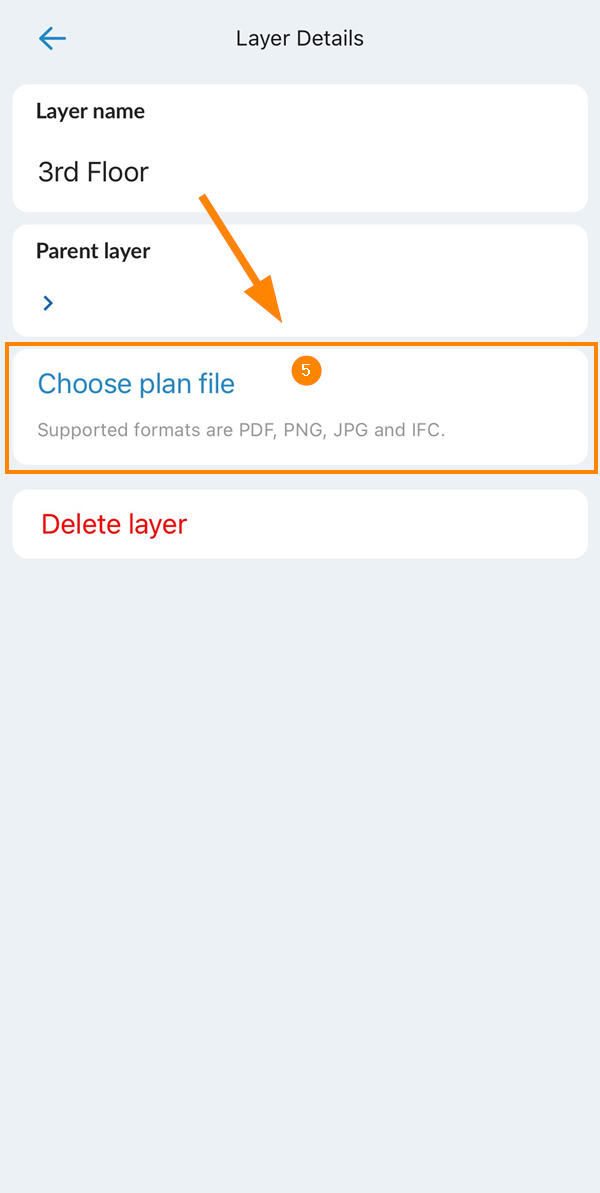

  2. Proszę dotknąć Wybierz plik planu
  3. Proszę wybrać plik planu
  4. Opcjonalnie: Proszę dotknąć przycisków obrotu , aby obrócić o 90° zgodnie lub przeciwnie do ruchu wskazówek zegara.
  5. Proszę dotknąć Gotowe

Po zakończeniu przetwarzania plan będzie widoczny.

Tworzenie warstw i przesyłanie planów

Mogą Państwo tworzyć wiele warstw i efektywnie przesyłać ich plany w jednym kroku. Możliwe jest nawet przesyłanie plików PDF z wieloma stronami i dzielenie ich na wiele automatycznie tworzonych warstw.

Tworzenie warstw i przesyłanie planów:

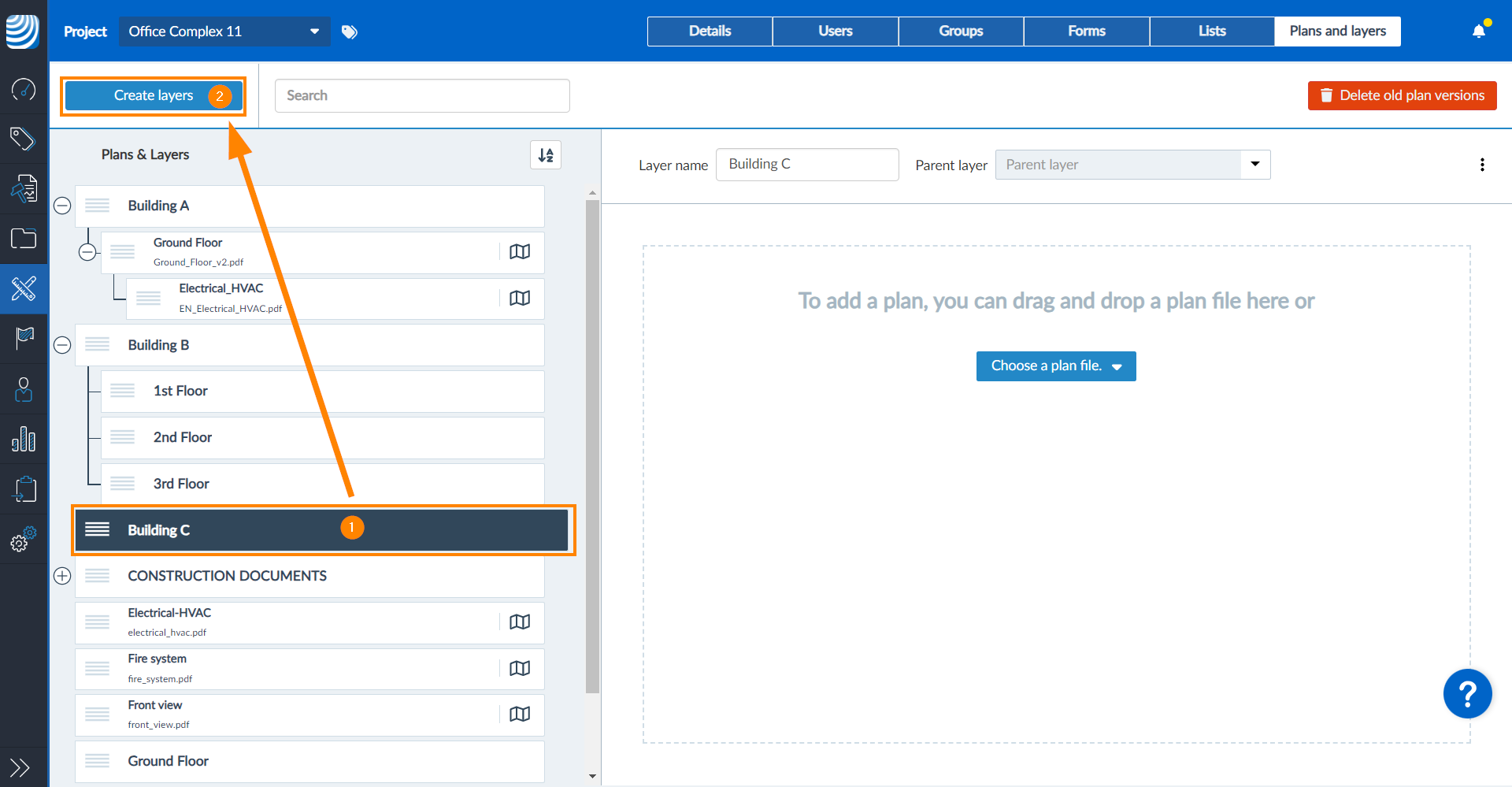

  1. Proszę wybrać docelową warstwę nadrzędną
  2. Proszę kliknąć Utwórz warstwy

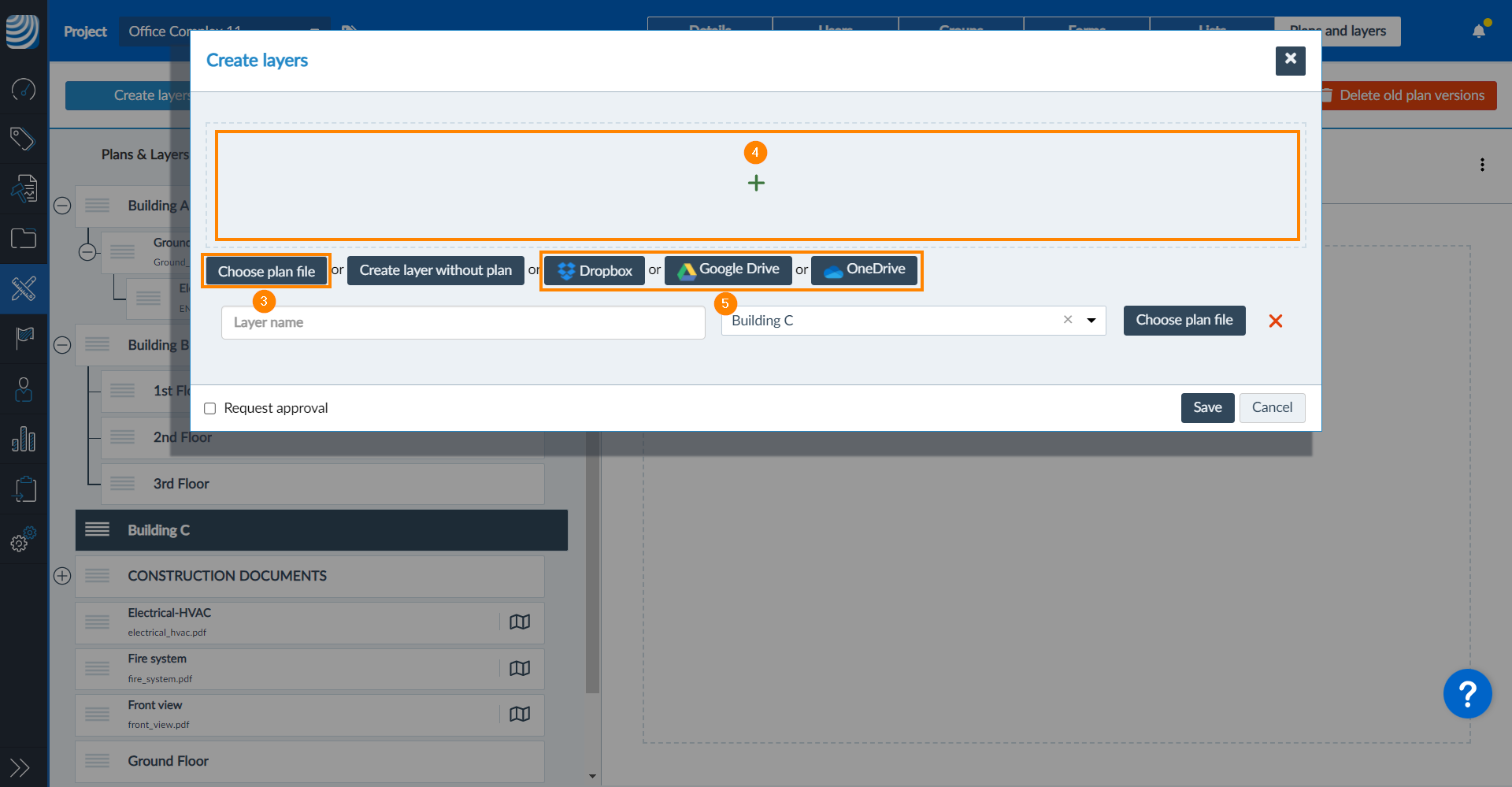

  3. Proszę kliknąć Choose plan file i wybrać plik w oknie przeglądarki plików.
  4. LUB proszę użyć przeciągnij i upuść, aby przesłać plik z otwartej przeglądarki plików na komputerze.
  5. LUB przesłać plik z usługi przechowywania w chmurze .

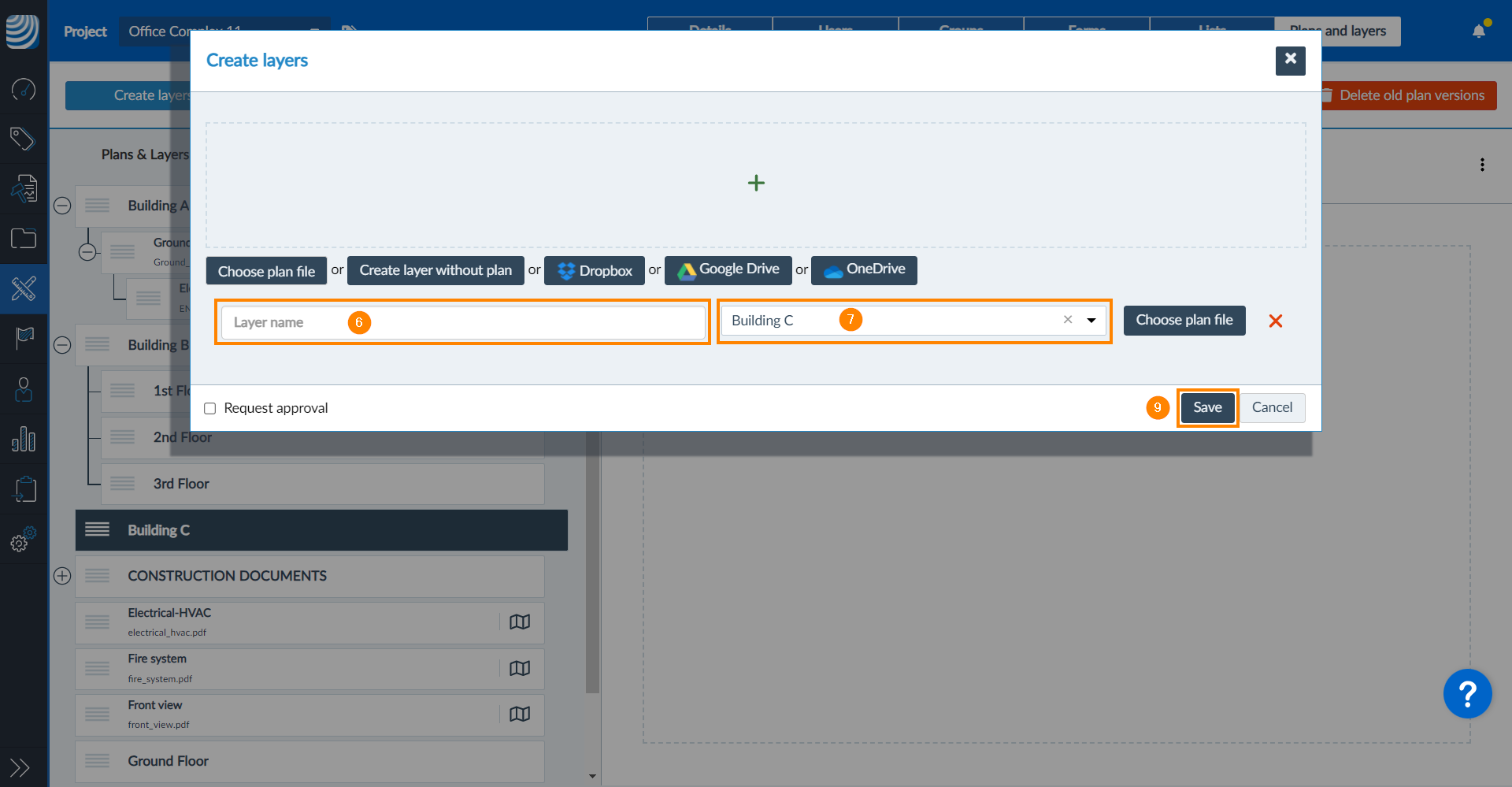

  6. Proszę wprowadzić nazwę warstwy
  7. Opcjonalnie: Proszę zmienić lub usunąć warstwę nadrzędną
  8. Proszę powtórzyć kroki 3-7, aby utworzyć dodatkowe warstwy i wybrać pliki planu.
  9. Proszę kliknąć Save, aby potwierdzić utworzenie nowych warstw i planów.

Po zakończeniu przetwarzania plany będą widoczne.

Aby utworzyć warstwy i plany dla każdej strony pliku PDF, proszę wybrać wielostronicowy plik PDF:

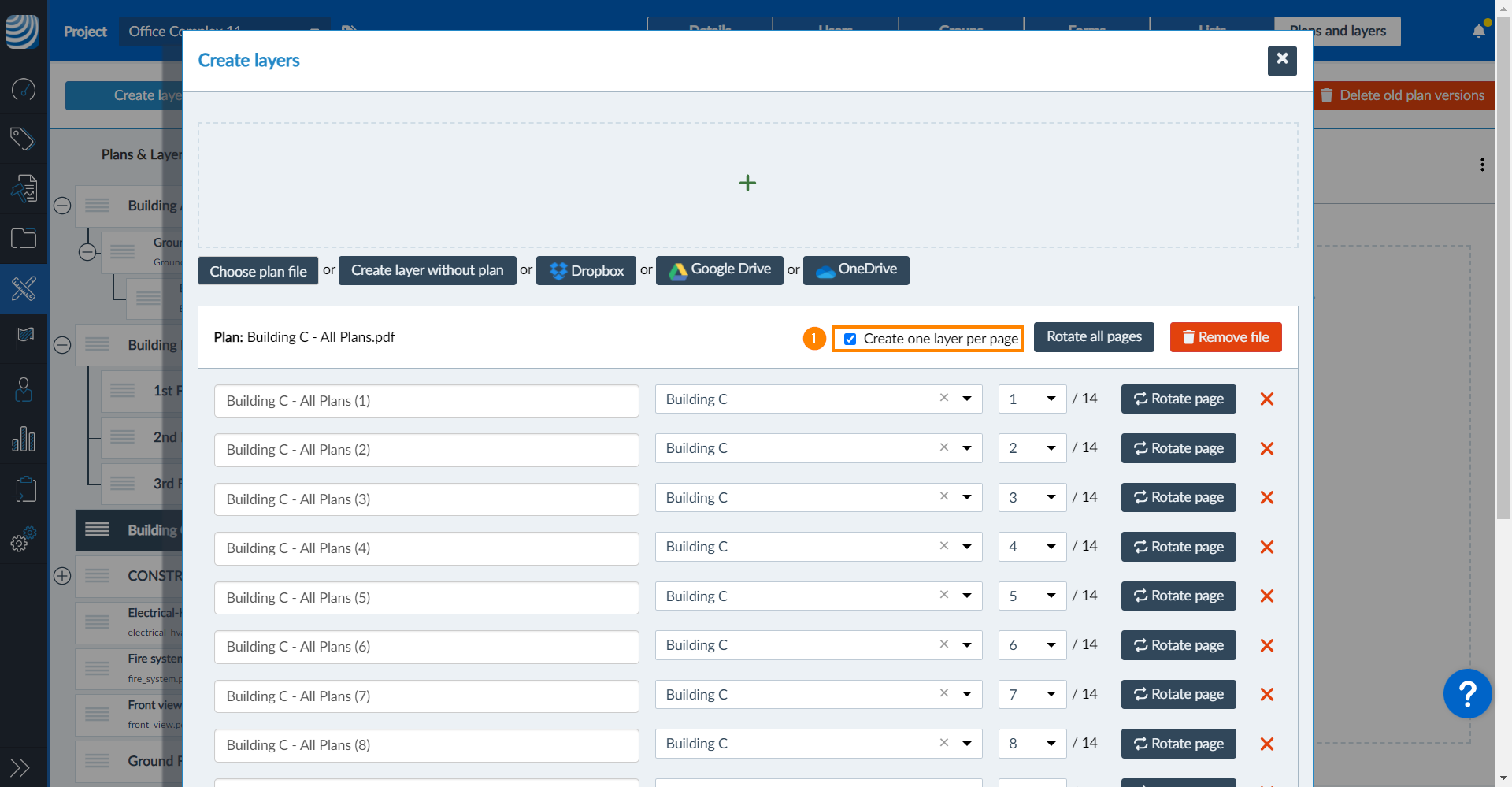

  1. Proszę zaznaczyć pole wyboru Create one layer per page

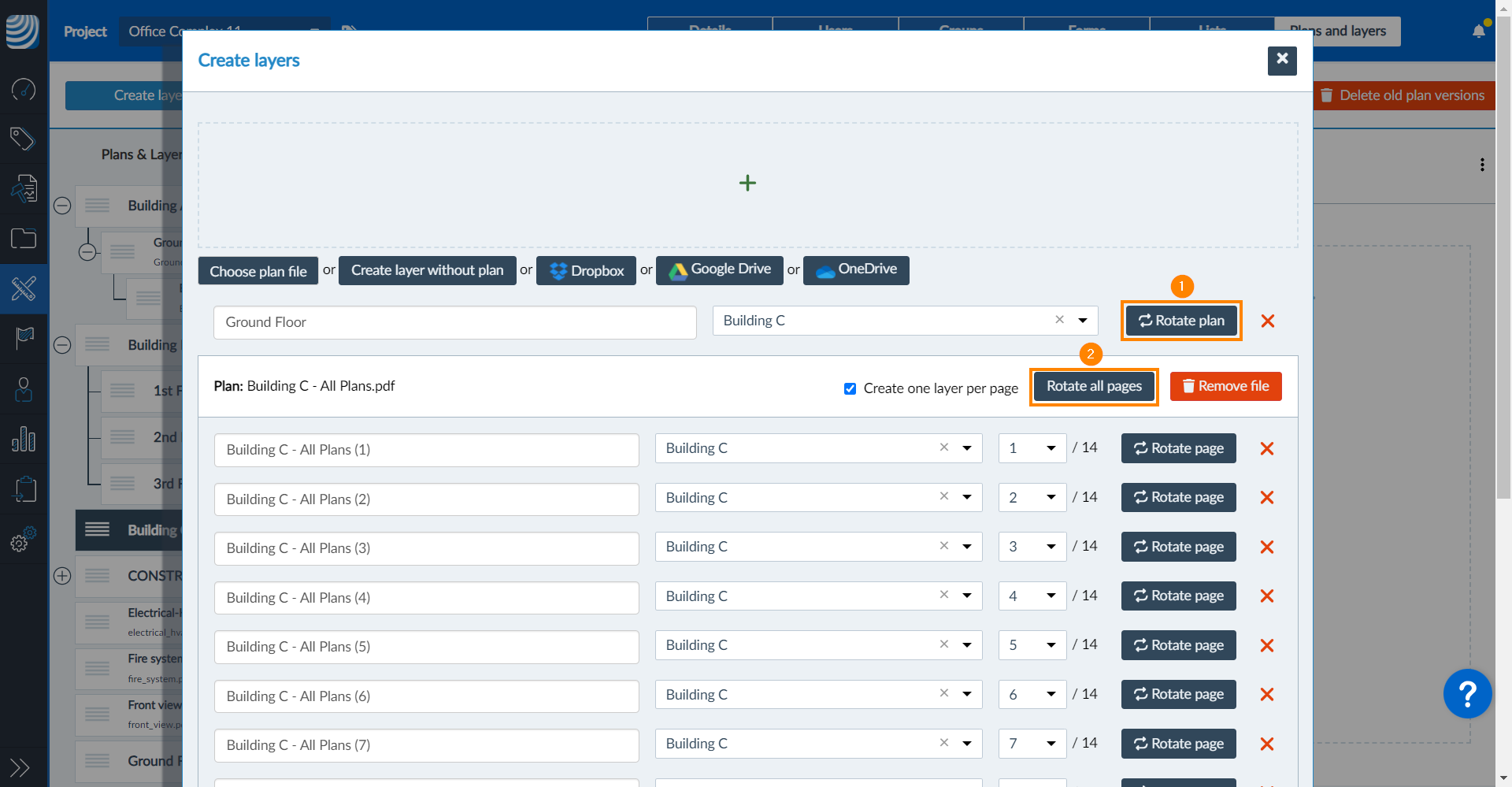

Aby obrócić plan (lub wszystkie strony w przypadku wielostronicowego pliku PDF):

  1. Proszę kliknąć Rotate plan
  2. LUB proszę kliknąć Obróć wszystkie strony
  3. Proszę kliknąć przyciski obrotu , aby obrócić o 90° w prawo lub w lewo
  4. Proszę kliknąć Apply

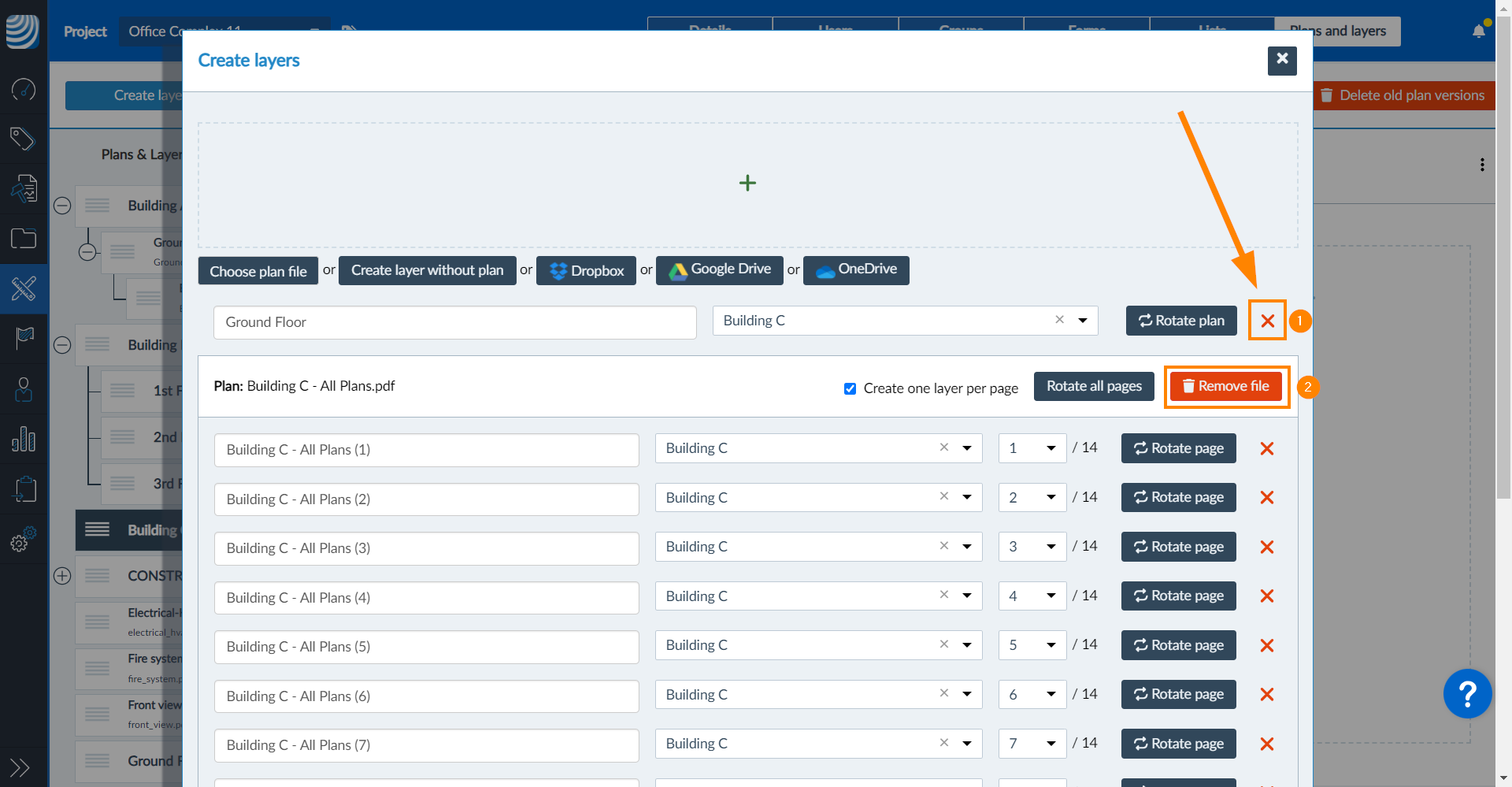

Aby usunąć warstwę i plan z listy planów do dodania i zapisania:

  1. Proszę kliknąć X
  2. LUB proszę kliknąć Usuń plik (w przypadku wielostronicowych plików PDF)

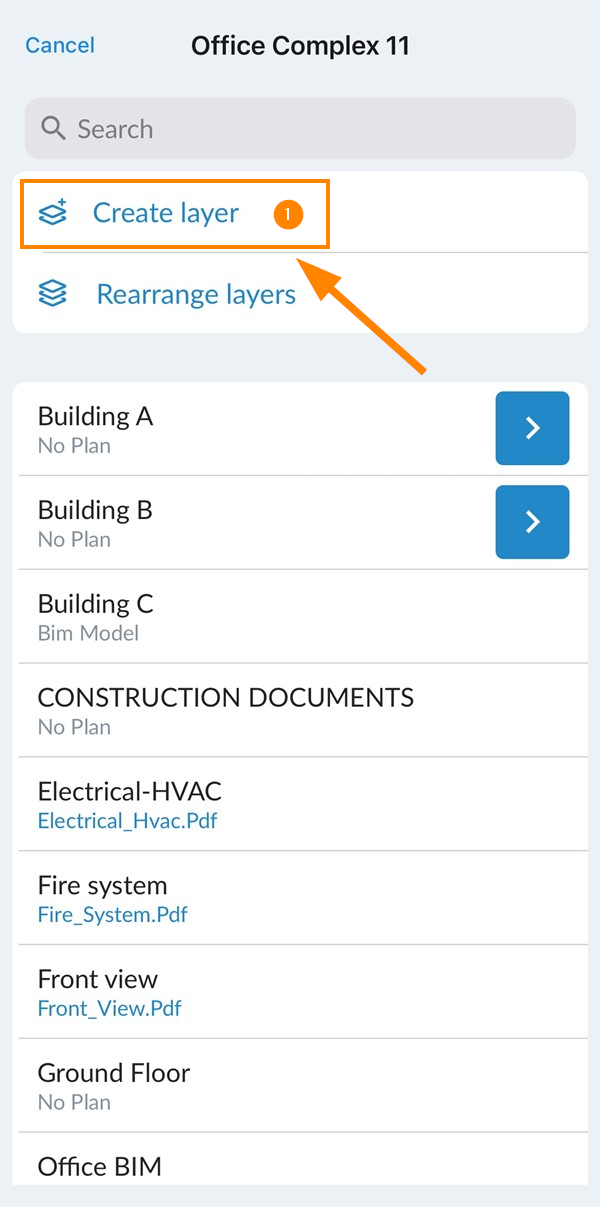

Aby utworzyć warstwę lub podwarstwę z planem:

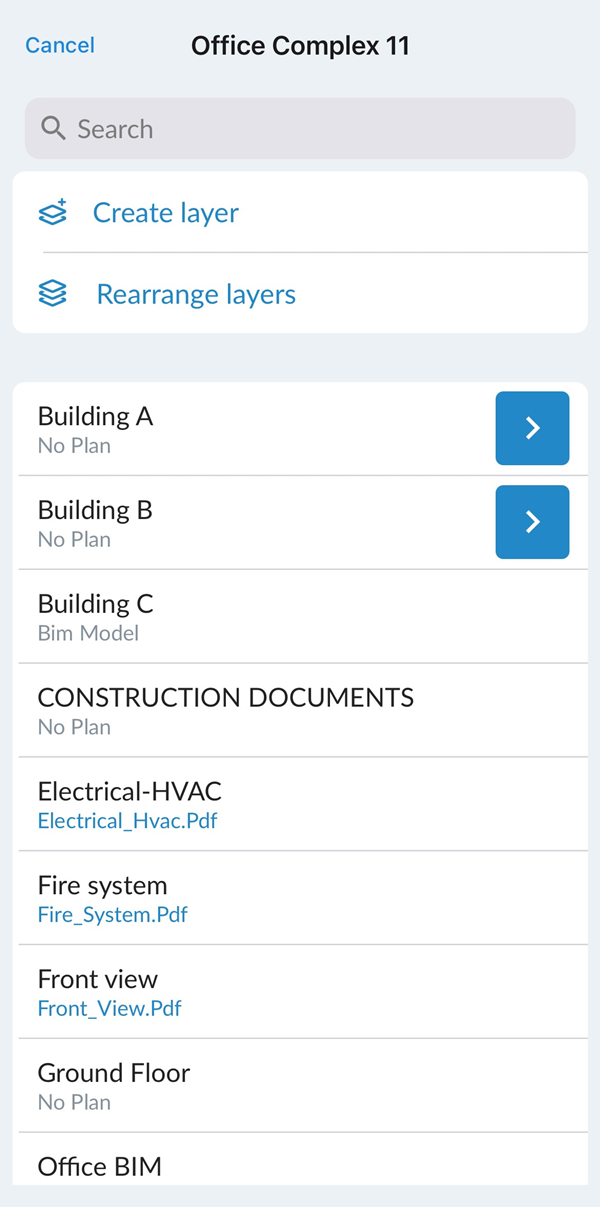

  1. Proszę dotknąć Utwórz warstwę

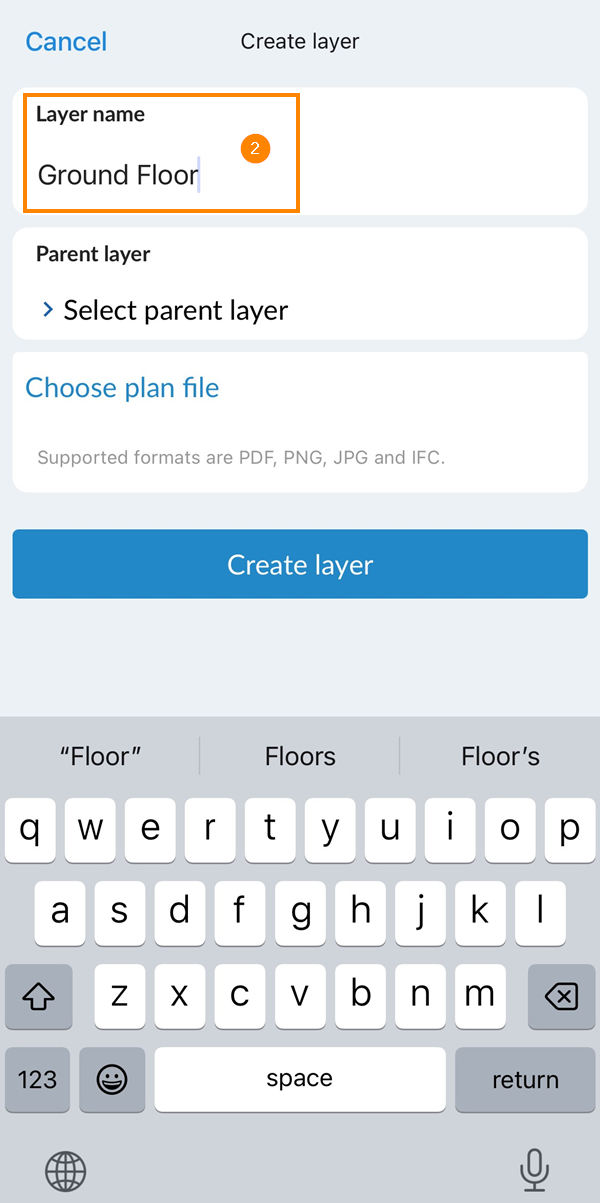

  2. Proszę wprowadzić nazwę warstwy np. Parter

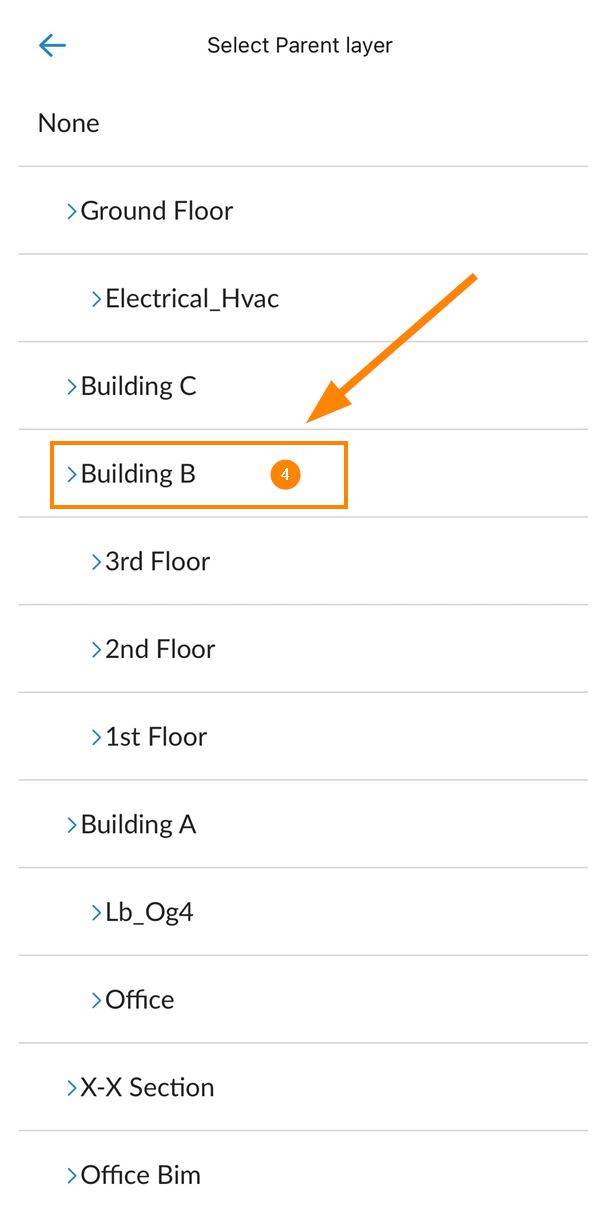

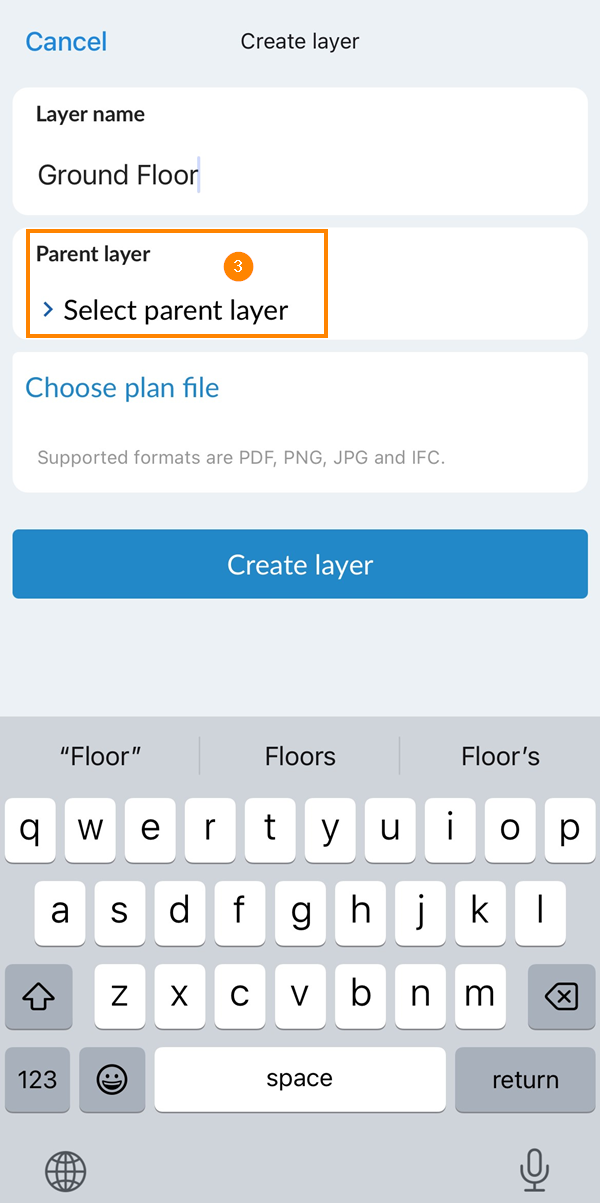

  3. Opcjonalnie: Proszę dotknąć Wybierz warstwę nadrzędną
  4. Opcjonalnie: Proszę wybrać warstwę nadrzędną np. Budynek B
  5. Proszę dotknąć Wybierz plik planu
  6. Proszę wybrać plik planu

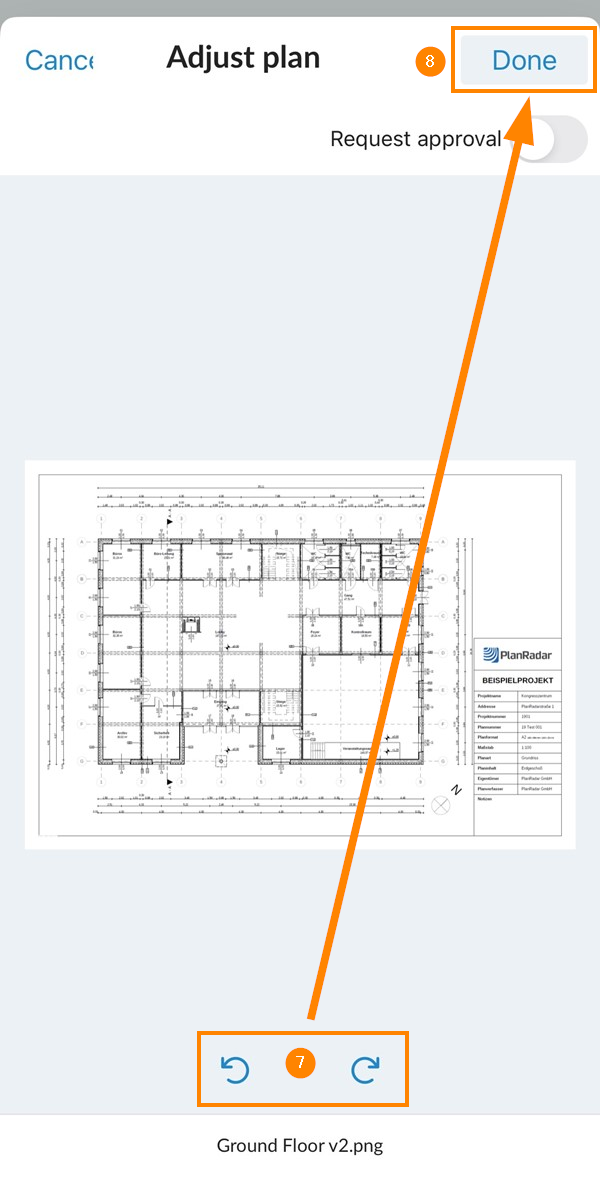

  7. Opcjonalnie: Proszę dotknąć przycisków obrotu , aby obrócić o 90° zgodnie lub przeciwnie do ruchu wskazówek zegara.
  8. Proszę dotknąć Gotowe

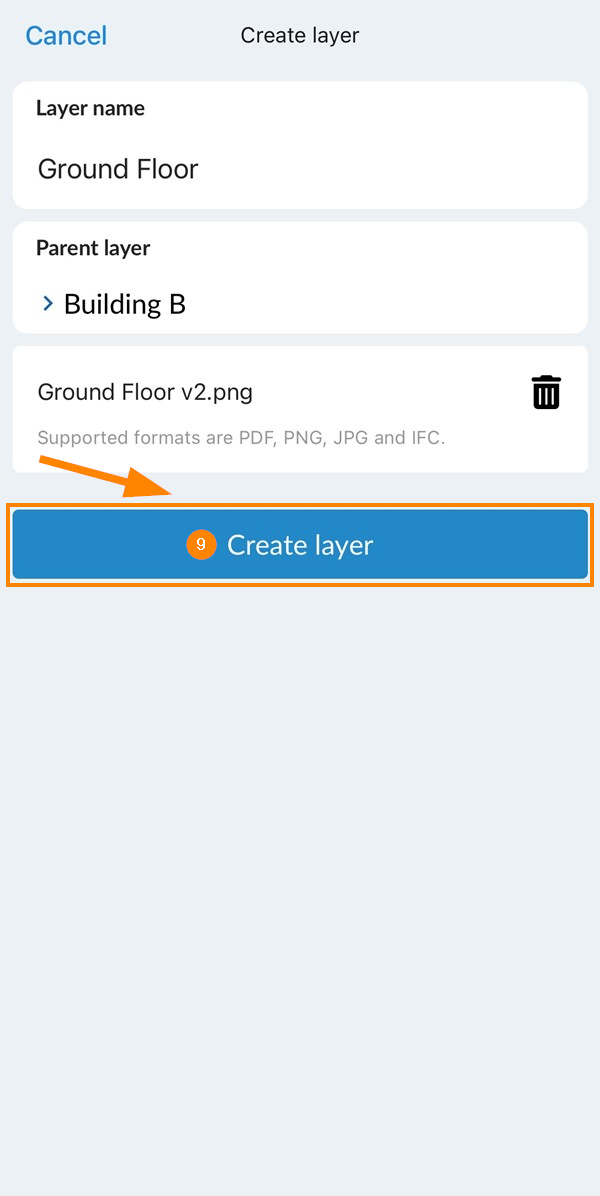

  9. Proszę dotknąć Utwórz warstwę

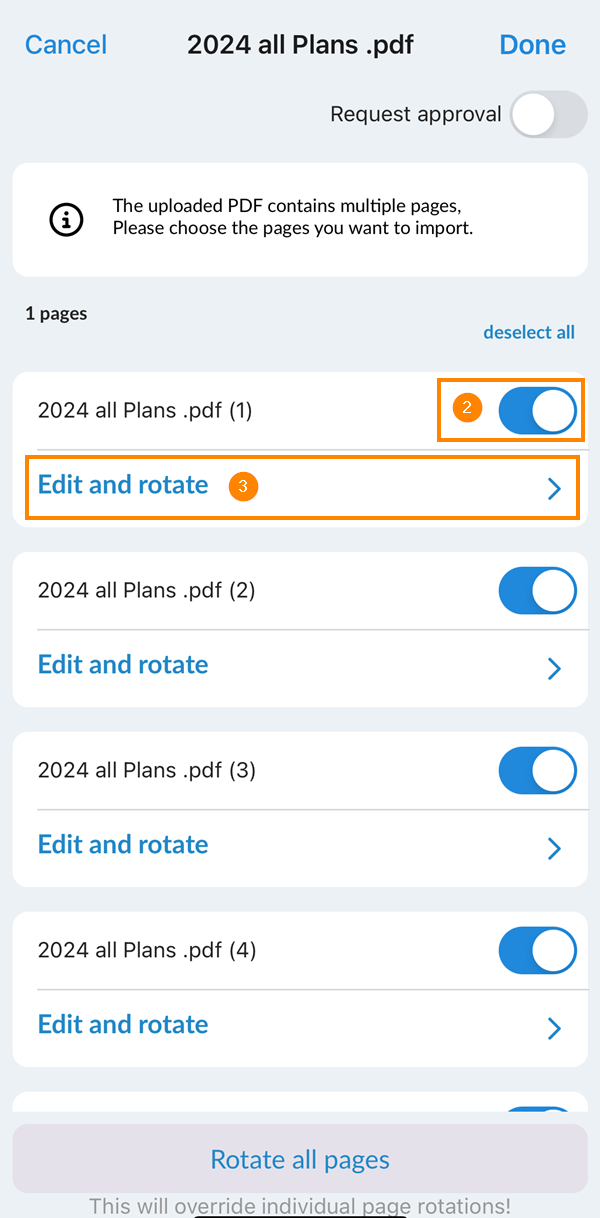

Aby utworzyć warstwy i plany dla wielu stron pliku PDF, należy rozpocząć w sposób opisany powyżej, wybrać wielostronicowy plik PDF i kontynuować w następujący sposób:

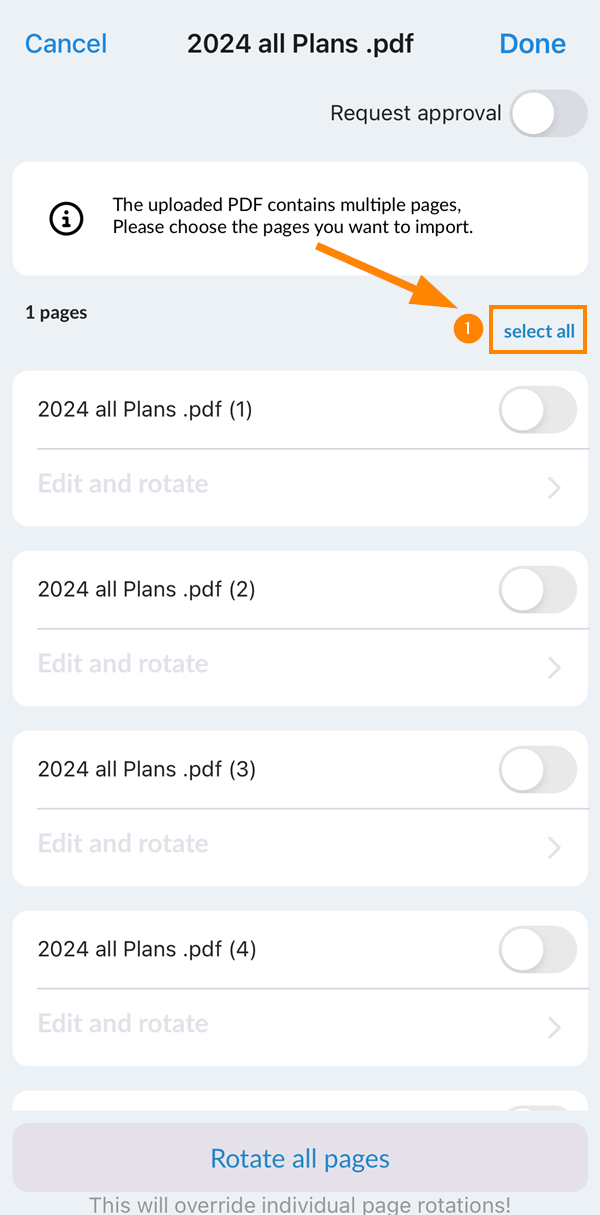

  1. Proszę dotknąć , aby wybrać wszystkie, jeśli chcą Państwo załadować każdą stronę
  2. Opcjonalnie: Proszę aktywować/dezaktywować przełączniki obok każdej strony, aby ją uwzględnić lub wykluczyć

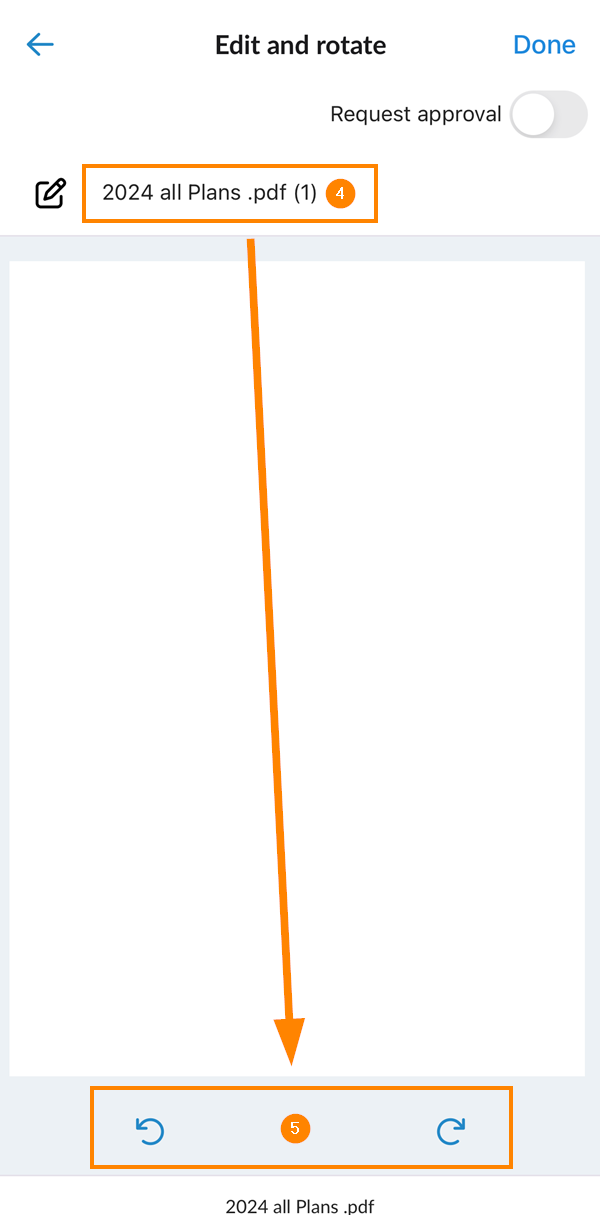

  3. Opcjonalnie: Proszę dotknąć Edytuj i obróć, aby zmienić nazwę lub obrócić pojedyncze strony
  4. Opcjonalnie: Proszę dotknąć nazwy, aby zmienić nazwę warstwy
  5. Opcjonalnie: Proszę dotknąć przycisków obracania, aby obrócić stronę

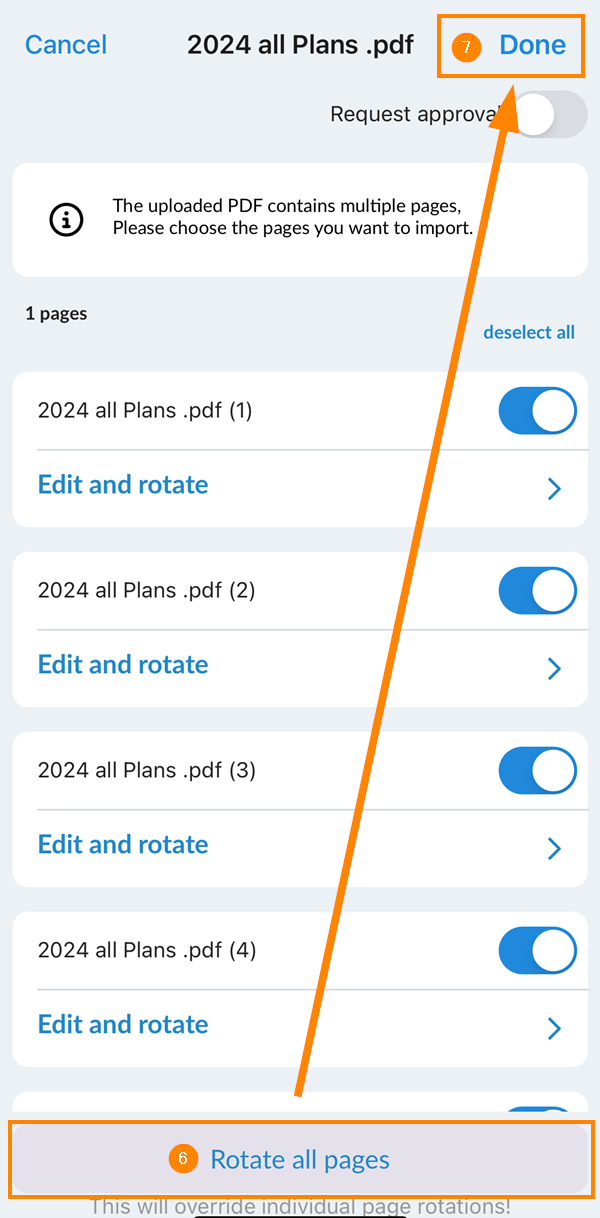

  6. Opcjonalnie: Proszę dotknąć Obróć wszystkie strony (To zastąpi obracanie poszczególnych stron!)
  7. Proszę dotknąć Gotowe, gdy wszystkie nazwy warstw i obroty są gotowe

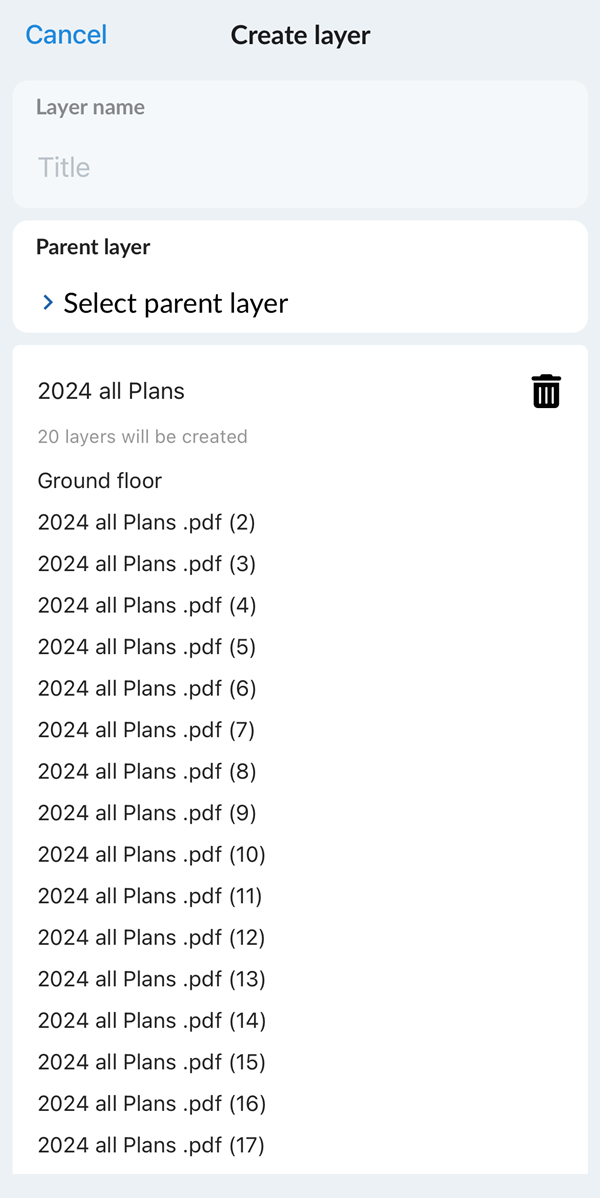

  8. Proszę sprawdzić podsumowanie wszystkich warstw, które zostaną utworzone

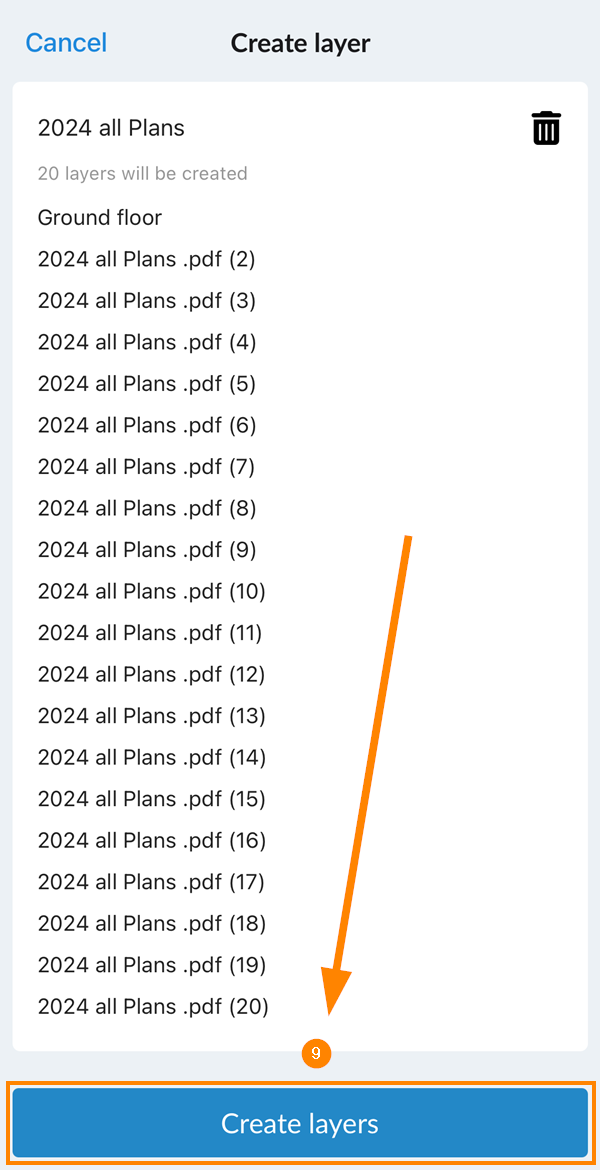

  9. Proszę przewinąć w dół i wybrać Utwórz warstwy

Po zakończeniu przesyłania i przetwarzania wszystkie warstwy i plany będą dostępne.
