SiteView

Czym jest PlanRadar SiteView?

SiteView rejestruje obrazy 360° projektu, podczas gdy użytkownik spaceruje po terenie, a obrazy są automatycznie mapowane na plan 2D, tworząc szczegółowy wizualny zapis aktywności.

SiteView zapewnia pełną dokumentację wizualną 360° miejsca projektu, zapewniając pełną przejrzystość oraz zmniejszając ryzyko i ilość przeróbek.

Co można z nim zrobić?

• Przechwytywanie rzeczywistości w pomieszczeniach i na zewnątrz.

• Wyświetlanie i nawigacja po obrazach 360°.

• Porównanie obrazów 360° z różnych punktów w czasie.

• Oszczędność czasu dzięki uniknięciu ręcznego robienia zdjęć i umieszczania ich na planach.

Przypadki użycia

• Dokumentacja postępów

• Dokumentacja powykonawcza

• Zapewnienie jakości

• Dokumentacja fotograficzna

• Zbieranie dowodów
• Kontrole w zakresie zdrowia i bezpieczeństwa
• Harmonogramy stanu (dokumentacja przedremontowa)

Co to nie jest?

• Nie jest to chmura punktów i nie generuje modelu 3D.
• To nie jest wideo.
• To nie jest skan.
• Nie jest to automatyczne przewidywanie postępu budowy.

Proszę aktywować funkcję SiteView

Proszę przeczytać SiteView Quick Start Guide, aby zapoznać się z krokami wymaganymi do korzystania z tej funkcji, wraz z linkami do szczegółowych instrukcji.

Wymagania

Sprzęt

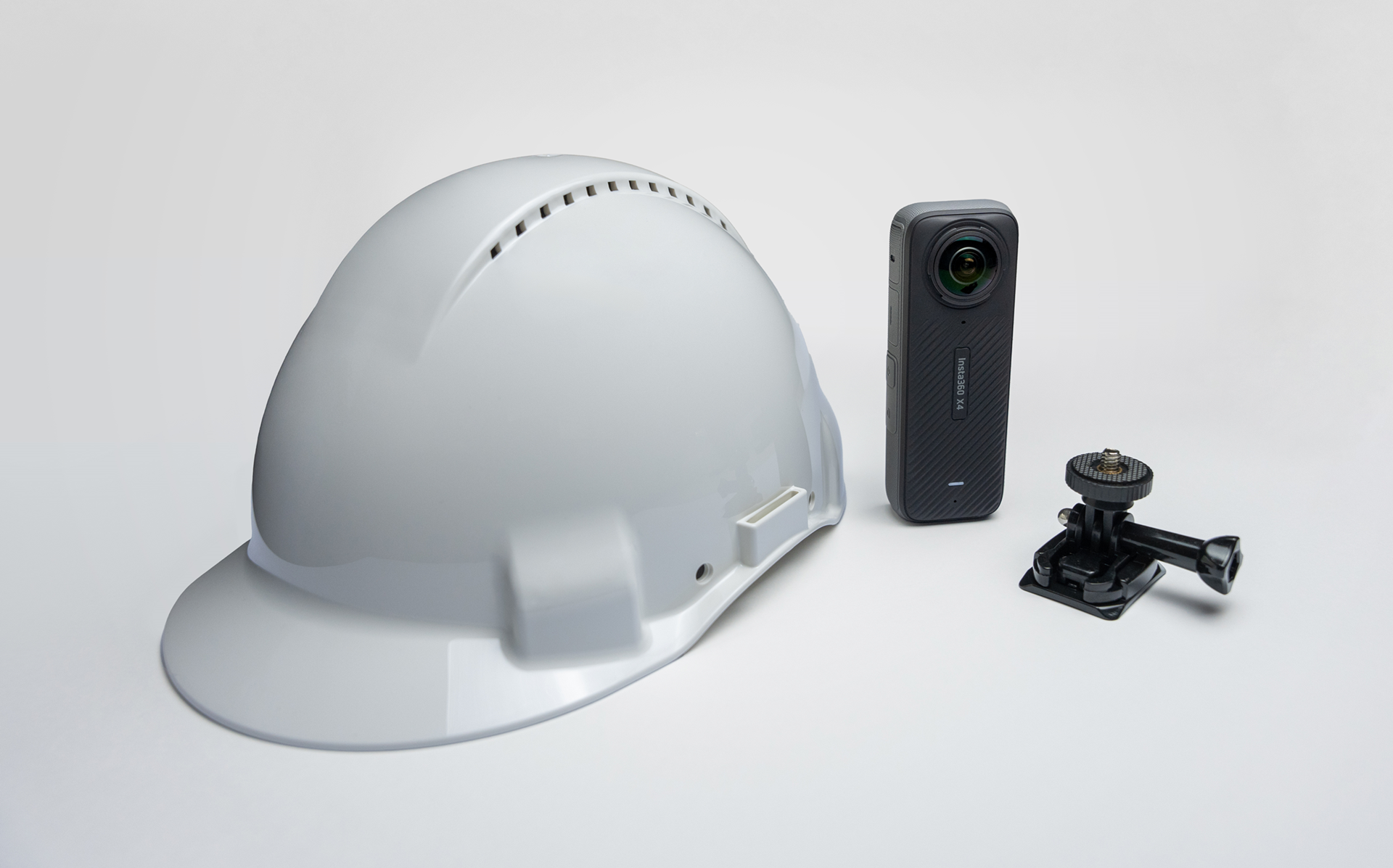

SiteView jest zoptymalizowany tylko dla kamery Insta360 X4.
Kamera musi być zamontowana na kasku i zaleca się użycie karty micro SD o dużej pojemności.

Proszę przeczytać więcej na Wymagania sprzętowe SiteView.

Wymagania dotyczące planu

Aby uzyskać optymalne wyniki, zaleca się korzystanie z planów architektonicznych. Ważne jest, aby elementy konstrukcyjne, takie jak ściany, były najbardziej widocznymi elementami.

Proszę przeczytać więcej na SiteView Plan Requirements.

Terminologia

Proszę biec

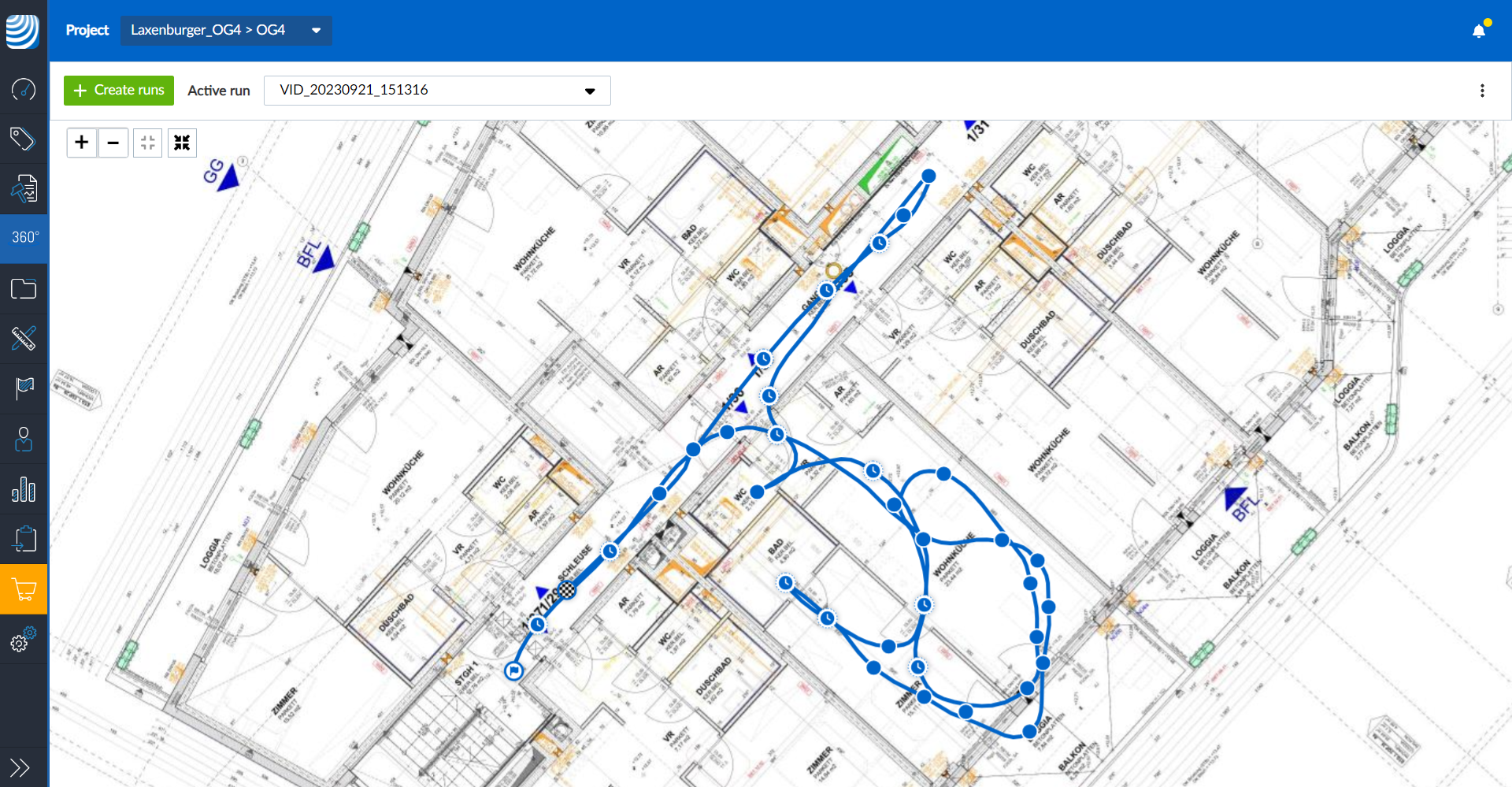

Przebieg składa się ze ścieżki wszystkich obrazów 360° umieszczonych na planie 2D jednego nagrania.

Więcej informacji znajdą Państwo na stronach Wyświetlanie i zarządzanie biegami oraz Tworzenie biegu za pomocą aplikacji mobilnej PlanRadar.

Możliwe jest również, ale nie zalecane, utworzenie biegu bez aplikacji mobilnej PlanRadar, jak opisano w Nagraj bieg za pomocą aplikacji Insta360 i Prześlij bieg w aplikacji internetowej.

Nagrywanie

Nagranie to film, który jest przesyłany, a następnie przetwarzany w celu wygenerowania przebiegu.

Punkt obrazu

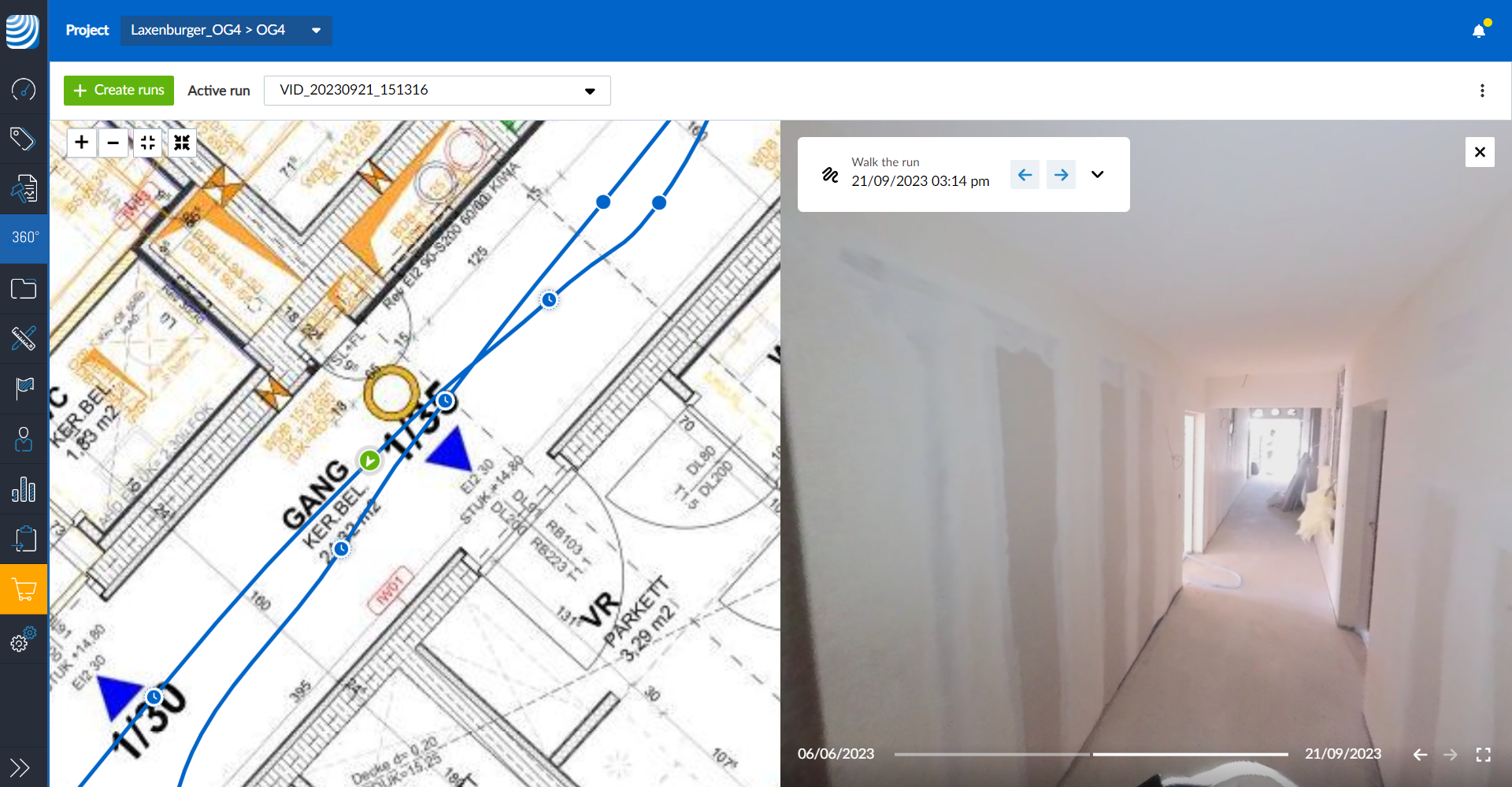

Punkt obrazu to punkt na trasie, który można wybrać, aby wyświetlić odpowiadający mu obraz 360°.

Więcej informacji można znaleźć na stronie Wyświetlanie i nawigacja obrazów 360°.

Prywatność

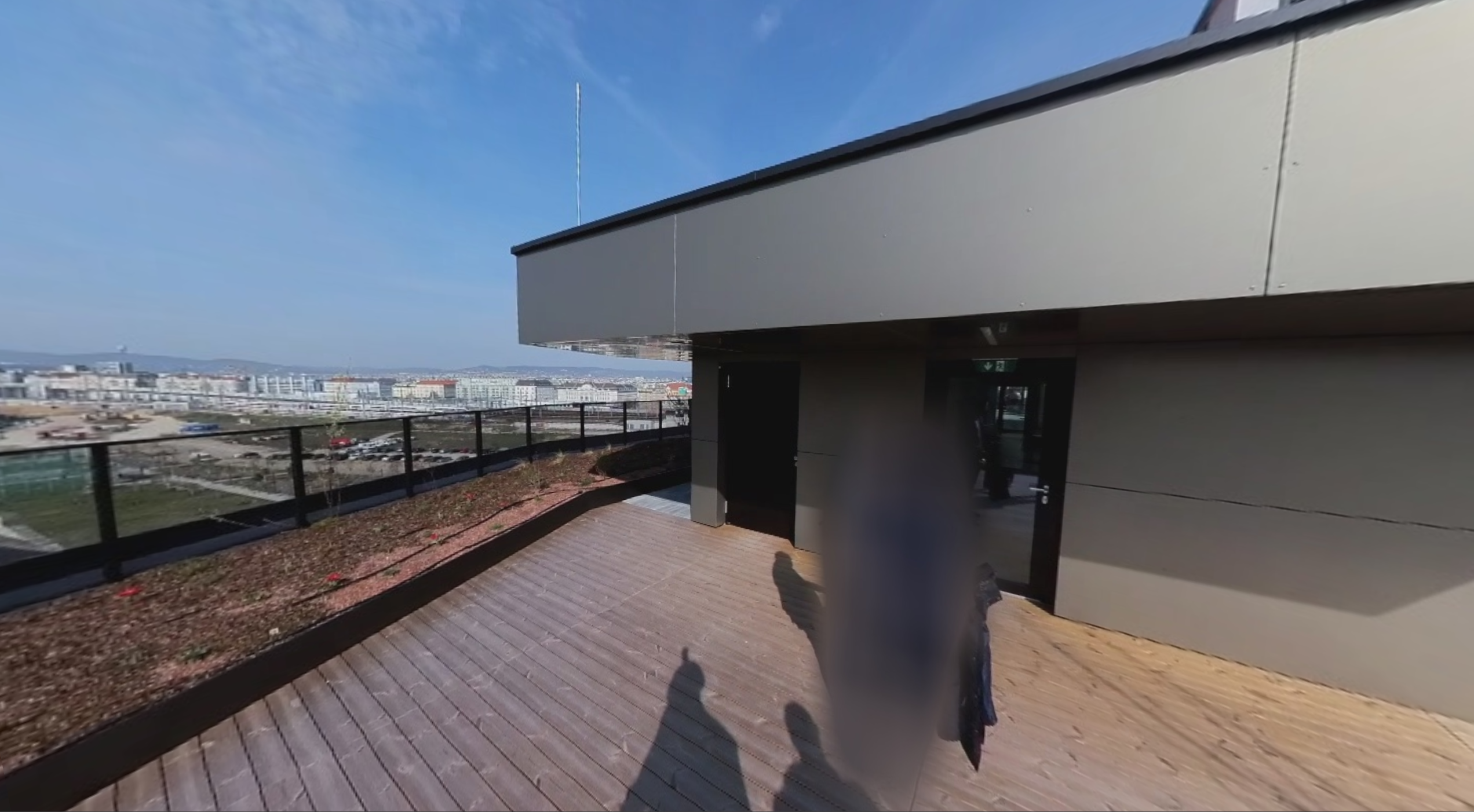

Wszystkie osoby uchwycone na zdjęciach są automatycznie zamazywane ze względu na ochronę prywatności.

Technologia

SiteView działa w oparciu o algorytm o nazwie SLAM (Simultaneous Localization and Mapping). SLAM opracowuje mapę nieznanego środowiska podczas poruszania się po nim i jest podstawową technologią stojącą za samojezdnymi samochodami.

PlanRadar SiteView wykorzystuje SLAM oparty na obrazie do oszacowania ścieżki osoby, która chodzi po placu budowy na cyfrowym planie budowy, z algorytmami wizji komputerowej opartymi na sztucznej inteligencji, koncentrującymi się na szacowaniu głębokości w celu dostosowania ścieżki do planu.
