Przegląd
SiteView umożliwia tworzenie przebiegów na planach tylko wtedy, gdy spełnione są następujące warunki:
- Skalibrowana waga do użytku wewnątrz pomieszczeń
- Skalibrowana skala i strzałka północy do użytku na zewnątrz
Aby uzyskać optymalne wyniki, zaleca się korzystanie z planów architektonicznych. Ważne jest, aby elementy konstrukcyjne, takie jak ściany, były najbardziej widocznymi elementami. Więcej informacji znajdą Państwo na stronie Zalecane plany.
Dostęp i uprawnienia
SiteView jest dostępny dla kont Starter, Pro i Enterprise. Więcej informacji można znaleźć na stronie Cennik i subskrypcja.
Funkcja staje się dostępna dopiero po Aktywacji SiteView w aplikacji internetowej.
Aby przygotować plany dla SiteView, potrzebny jest użytkownik wewnętrzny z uprawnieniem "Projekty". Proszę przeczytać więcej na Uprawnienia.

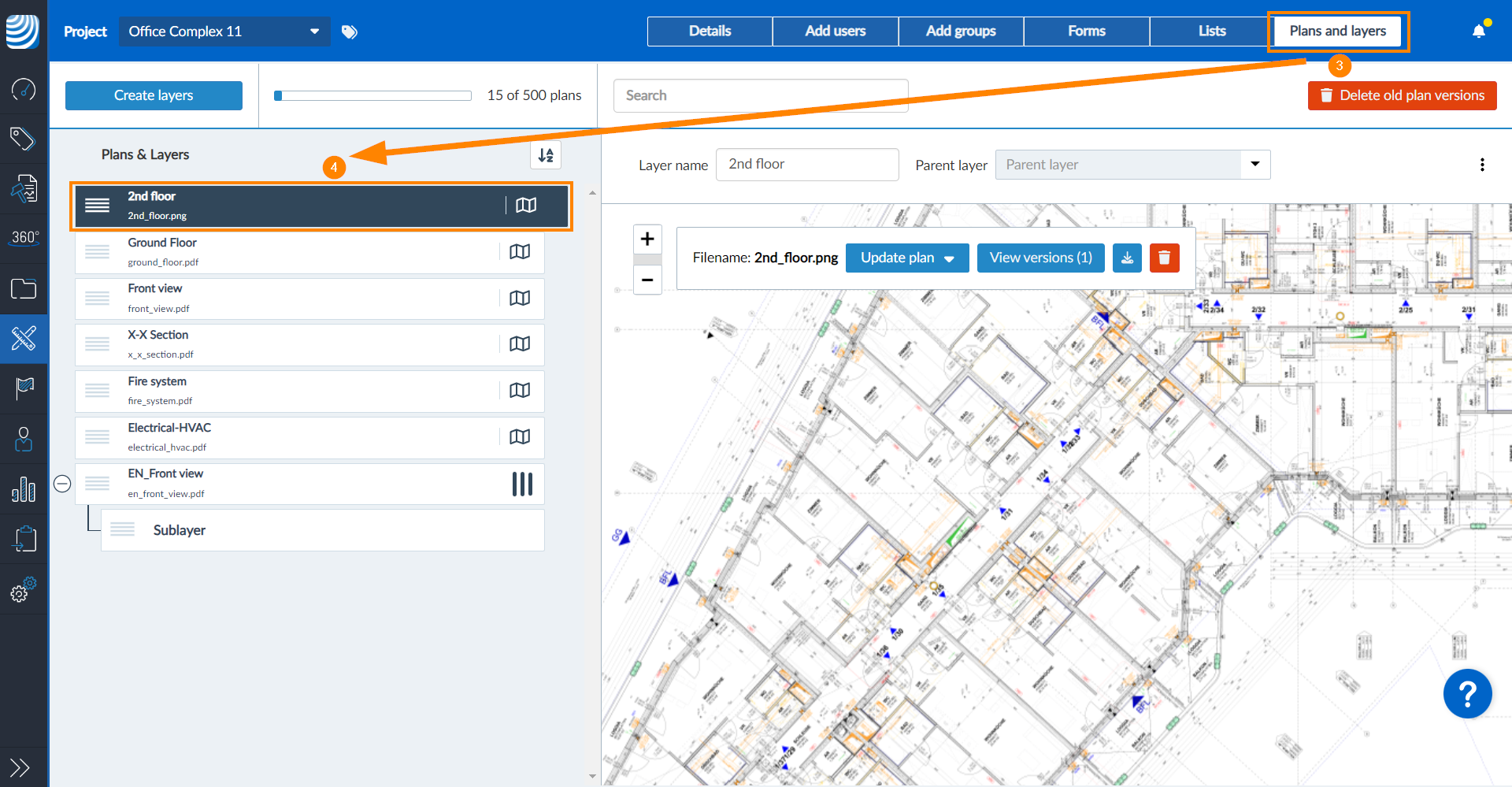

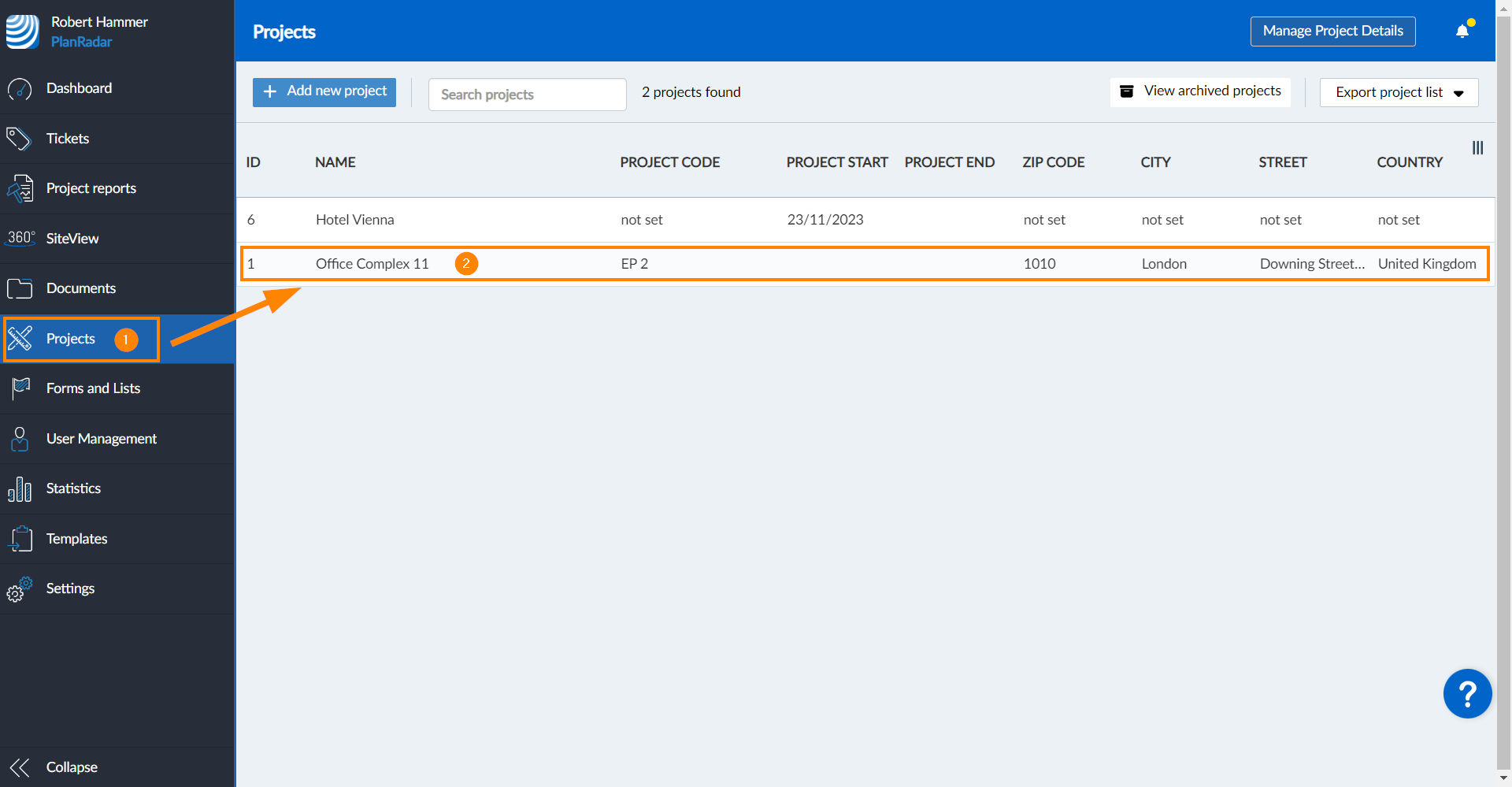

Jak uzyskać dostęp do planów i warstw
- Proszę kliknąć Projekty
- Proszę kliknąć projekt na liście
- Proszę kliknąć Plany i warstwy
- Proszę kliknąć warstwę
Kalibracja skali dla planu
Przed przesłaniem przebiegu do planu należy najpierw skalibrować wagę.

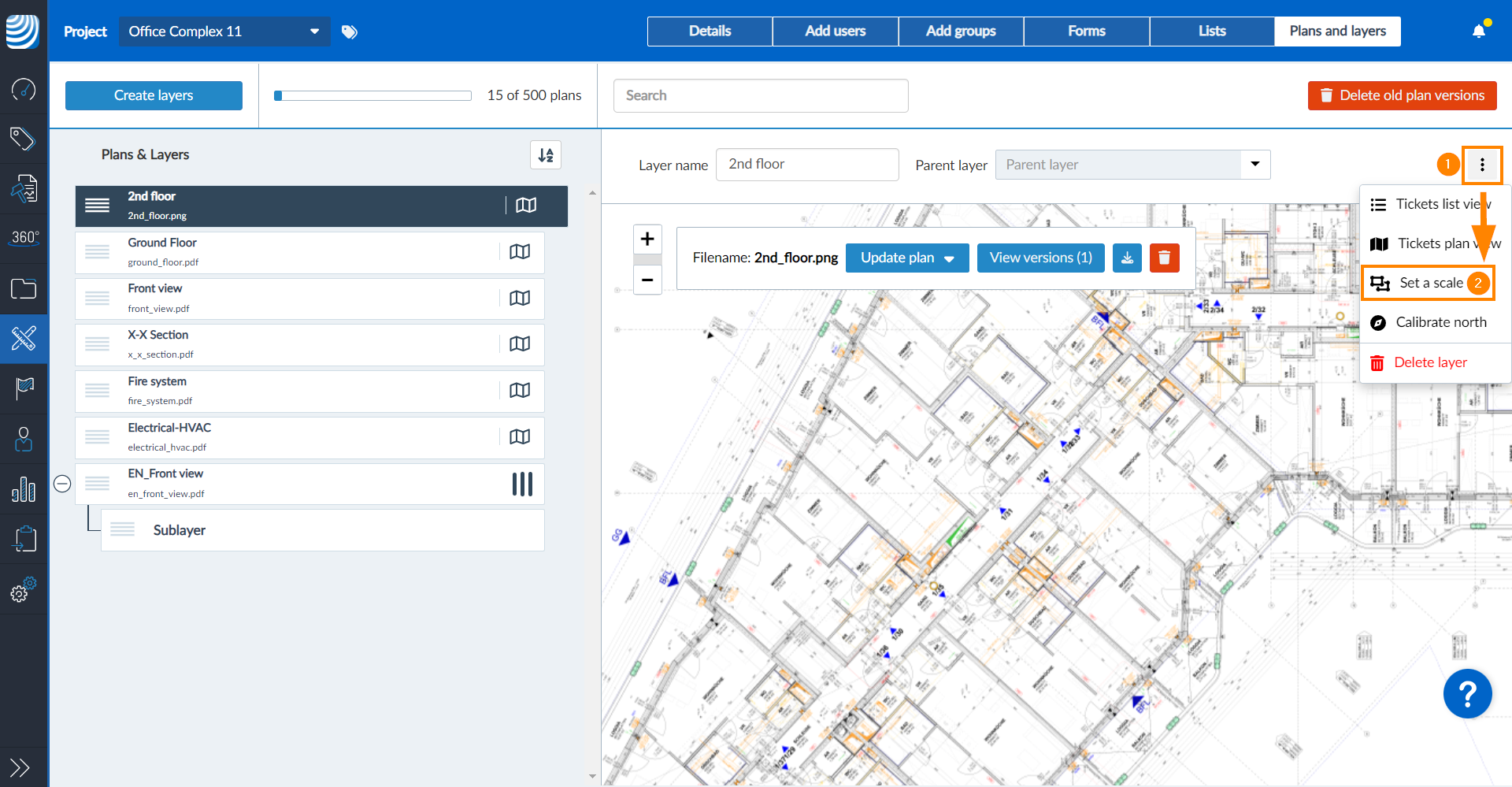

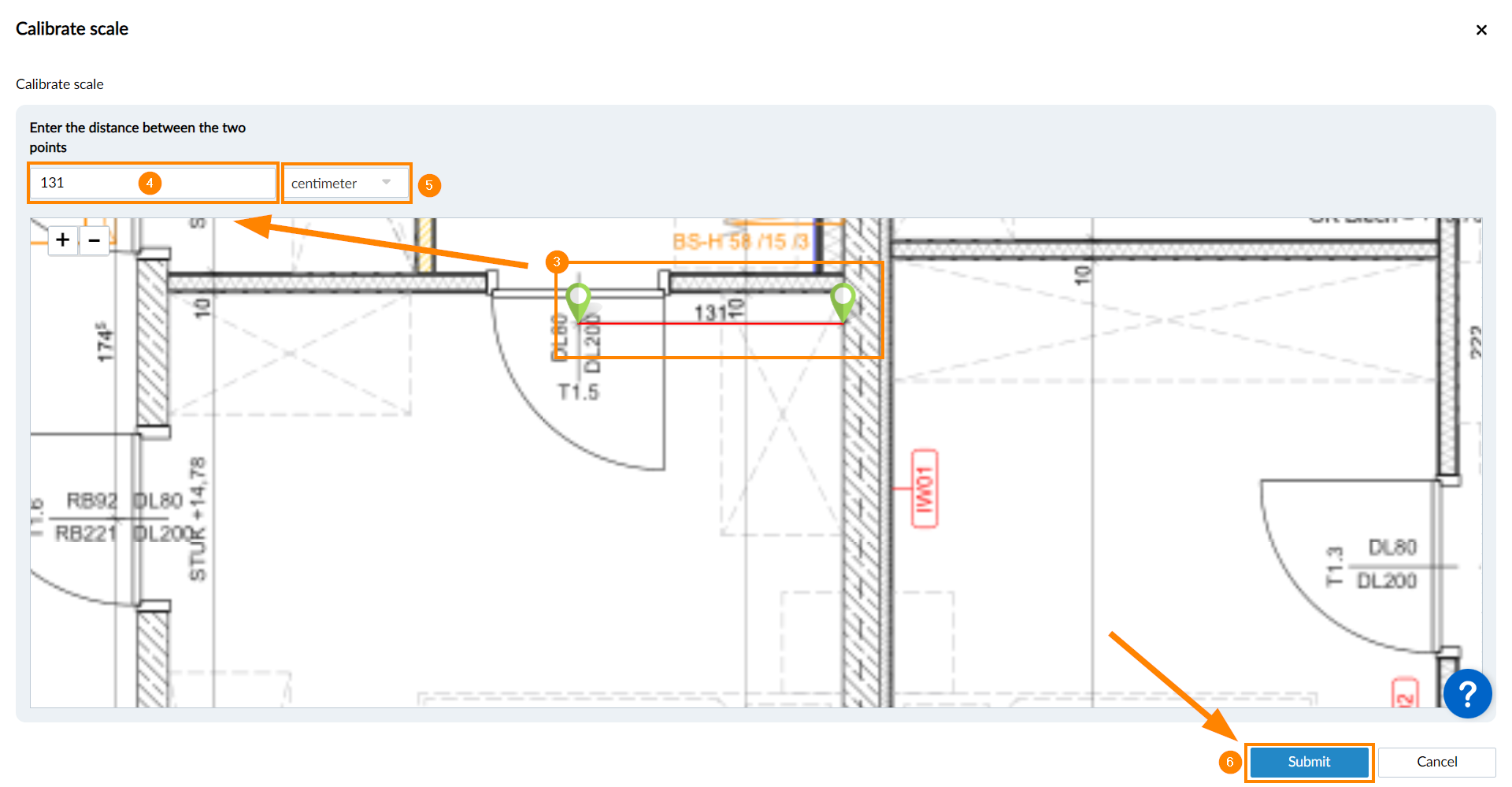

Aby skalibrować skalę dla planu:
- Proszę kliknąć Więcej
- Proszę kliknąć Kalibracja wagi
- Proszę przeciągnąć i upuścić dwie pinezki na planie do punktów, w których znana jest rzeczywista odległość między nimi.
- Proszę wprowadzić odległość
- Proszę wybrać centymetr lub cal w rozwijanej liście jednostek
- Proszę kliknąć Submit

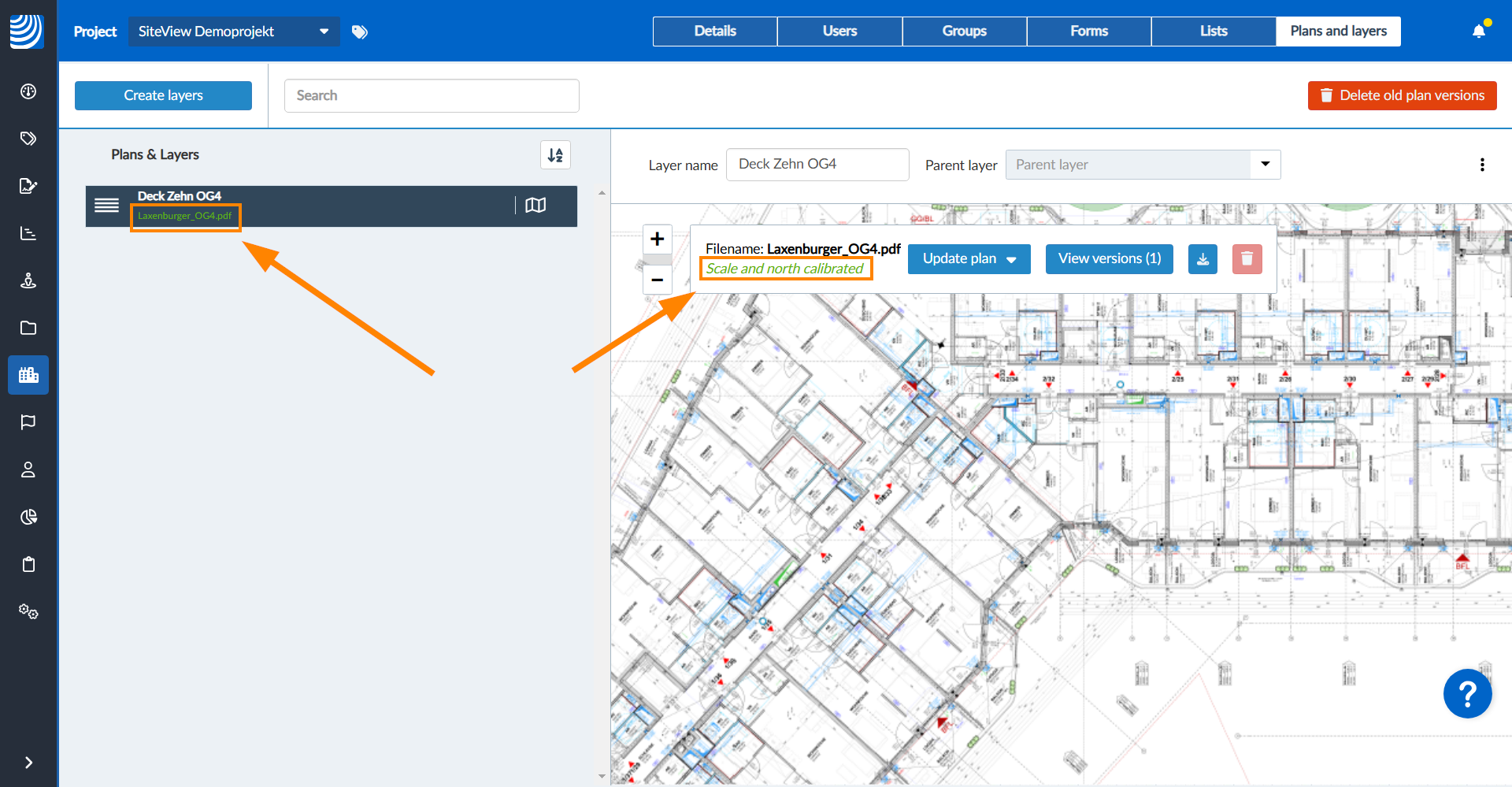

Zielona nazwa pliku planu i etykieta wskazują, że skala planu jest skalibrowana:
Kalibracja North Arrow dla planu
W przypadku nagrań na zewnątrz należy skalibrować strzałkę północy, aby ścieżka została prawidłowo obrócona.

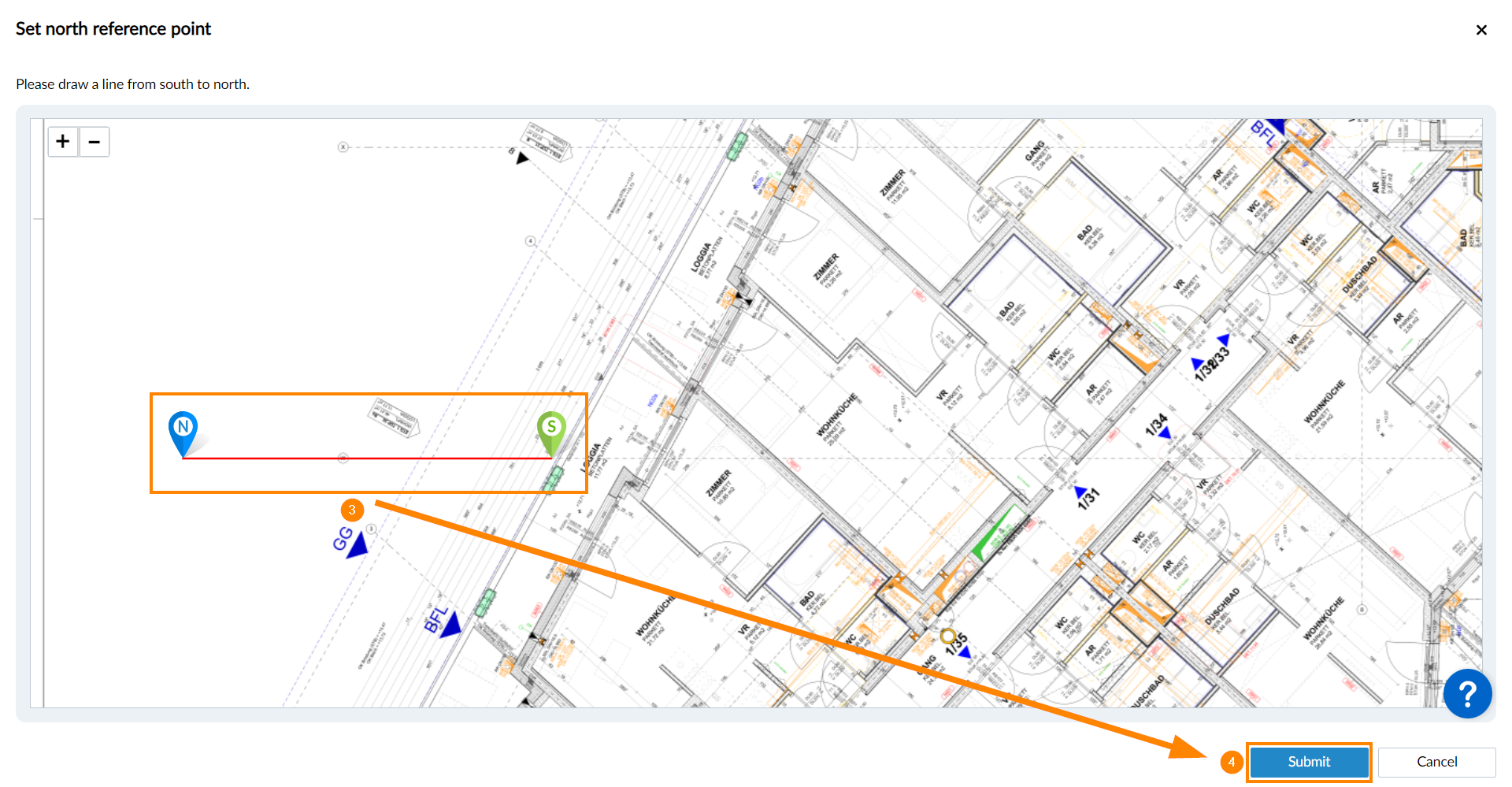

Aby skalibrować strzałkę północy dla planu:
- Proszę kliknąć Więcej
- Proszę kliknąć Calibrate north arrow
- Proszę przeciągnąć i upuścić pinezki północy i południa, aby wskazać strzałkę północy na planie. Ważny jest tylko kierunek z południa na północ, odległość między pinezkami nie ma wpływu na kalibrację
- Proszę kliknąć Submit

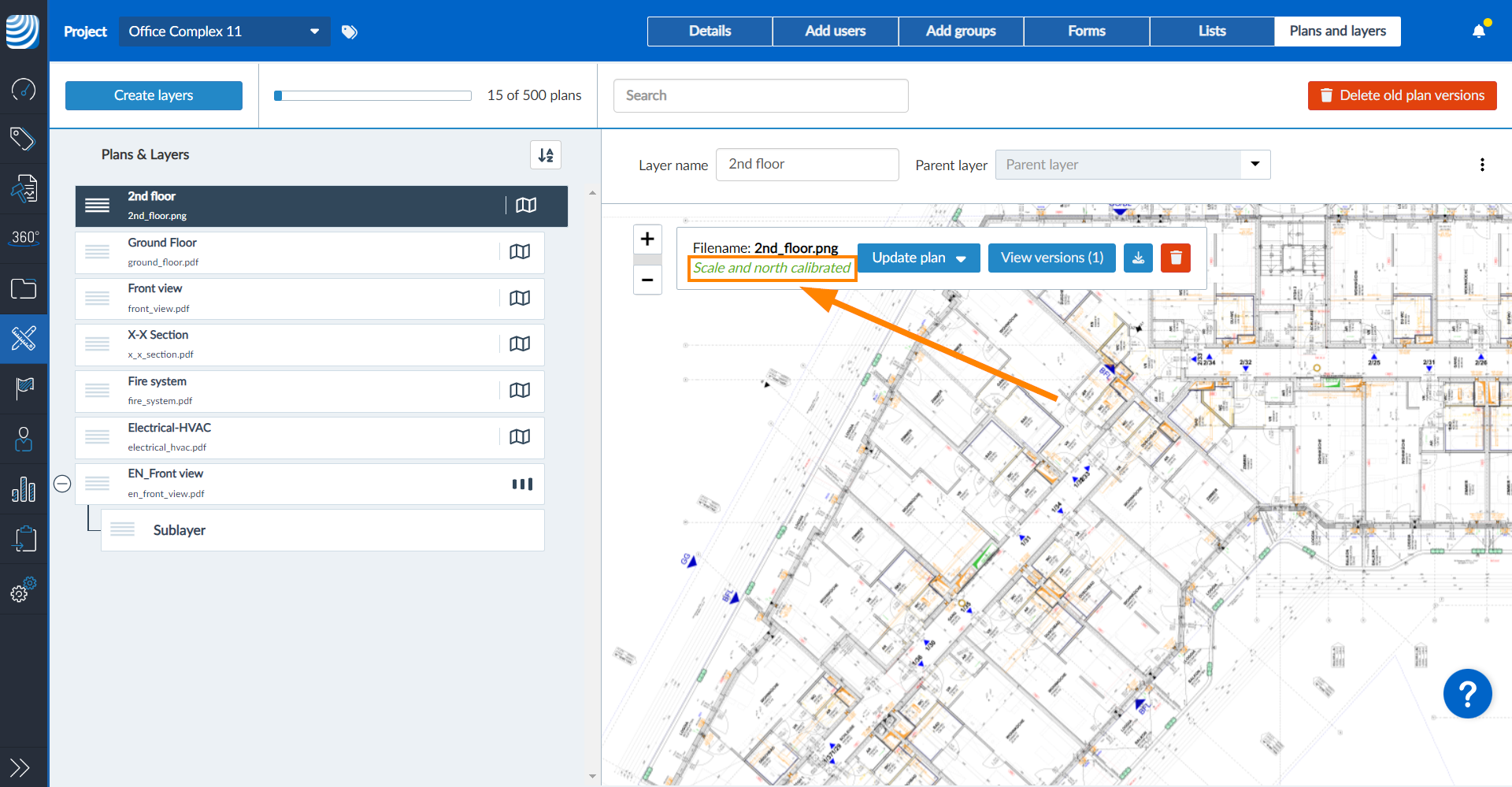

Zielona etykieta wskazuje, czy strzałka północy dla planu jest skalibrowana:
Zalecane plany
Algorytm działa najlepiej z planami architektonicznymi, które wyświetlają tylko elementy konstrukcyjne i minimalne dodatkowe informacje (HVAC itp.).
Elementy strukturalne muszą być najbardziej widocznymi elementami.
Dobre plany:
... pokazują ściany, okna i drzwi, które wyraźnie odróżniają się od innych elementów.
... mają jak najmniej dodatkowych elementów wizualnych.
... są monochromatyczne.
Złe plany:
... są zbyt szczegółowe.
... używają niestandardowych elementów wizualnych.
... mają wiele nakładających się linii i tekstu.
... używają kolorów.

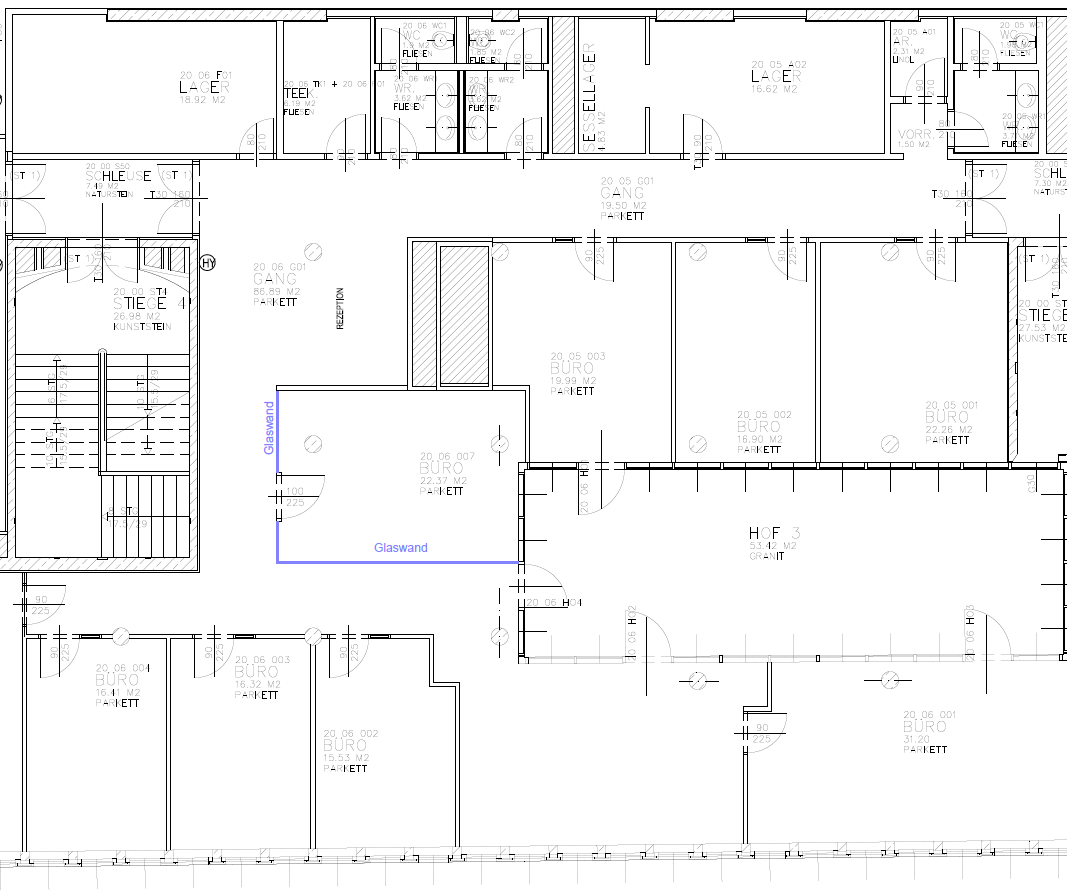

Przykład zalecanego planu:

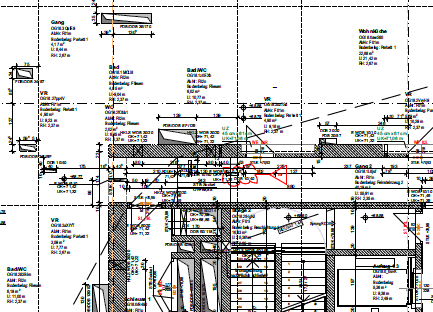

Przykład planu, który NIE jest zalecany:
