Przesyłanie i zarządzanie modelami BIM w aplikacji internetowej

Przegląd

Modele BIM są zarządzane w warstwach podobnych do planów. Warstwy są podobne do folderów, które pomagają organizować modele BIM, plany i bilety. Każdy model BIM musi być przypisany do warstwy. Więcej informacji znajdą Państwo na stronie Warstwy.

Można zastąpić przesłane modele BIM nowszymi wersjami, ale nie ma zarządzania wersjami, jak w przypadku planów.

PlanRadar obsługuje pracę ze sfederowanymi modelami BIM: można wyświetlić do dziesięciu modeli specyficznych dla danej dyscypliny jako jeden spójny model.

Proszę przeczytać więcej o BIM Support w PlanRadar oraz o BIM Viewer.

Jak uzyskać dostęp do planów i warstw

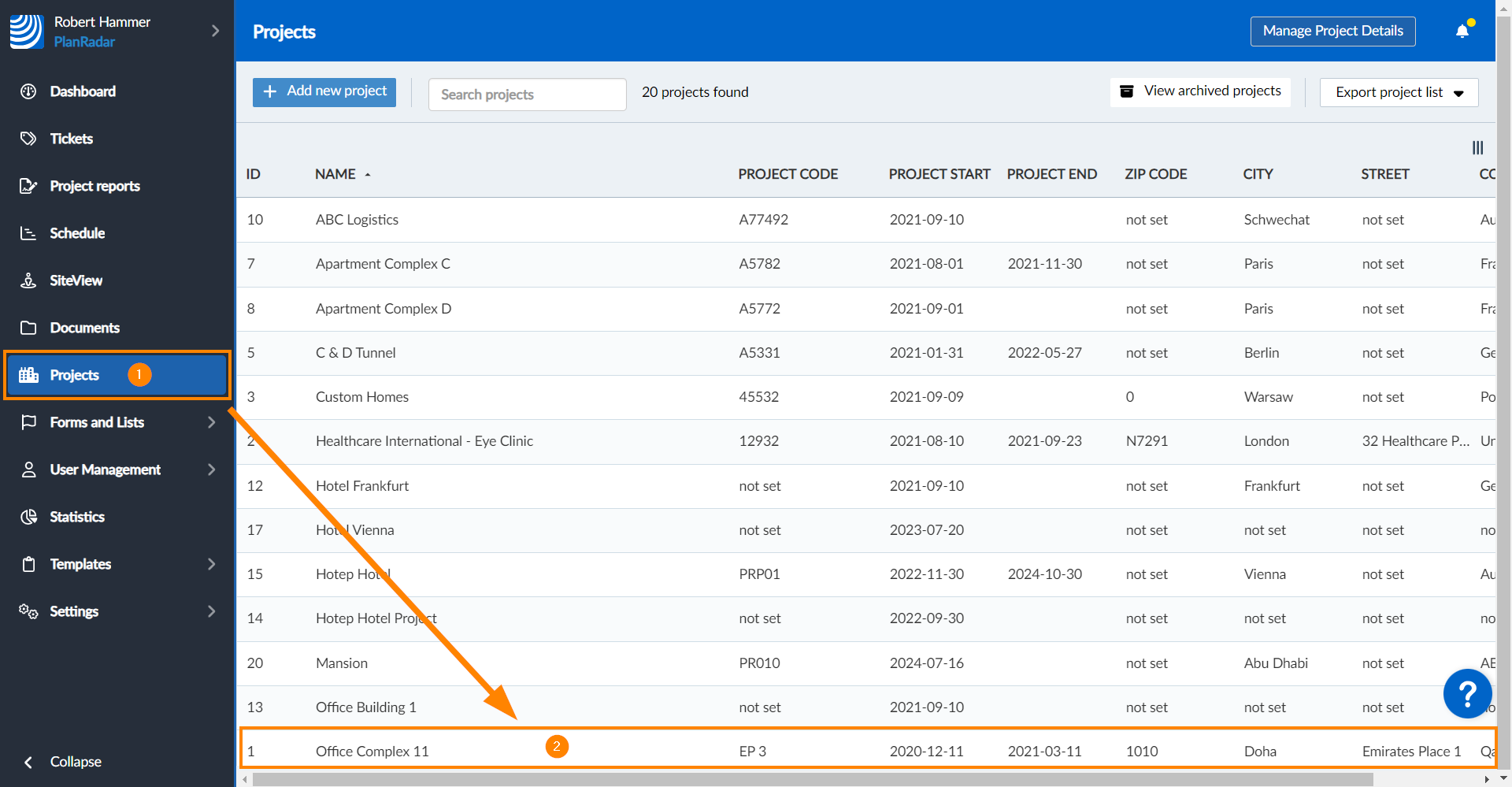

1. Proszę kliknąć Projekty
2. Proszę kliknąć na projekt , aby go otworzyć

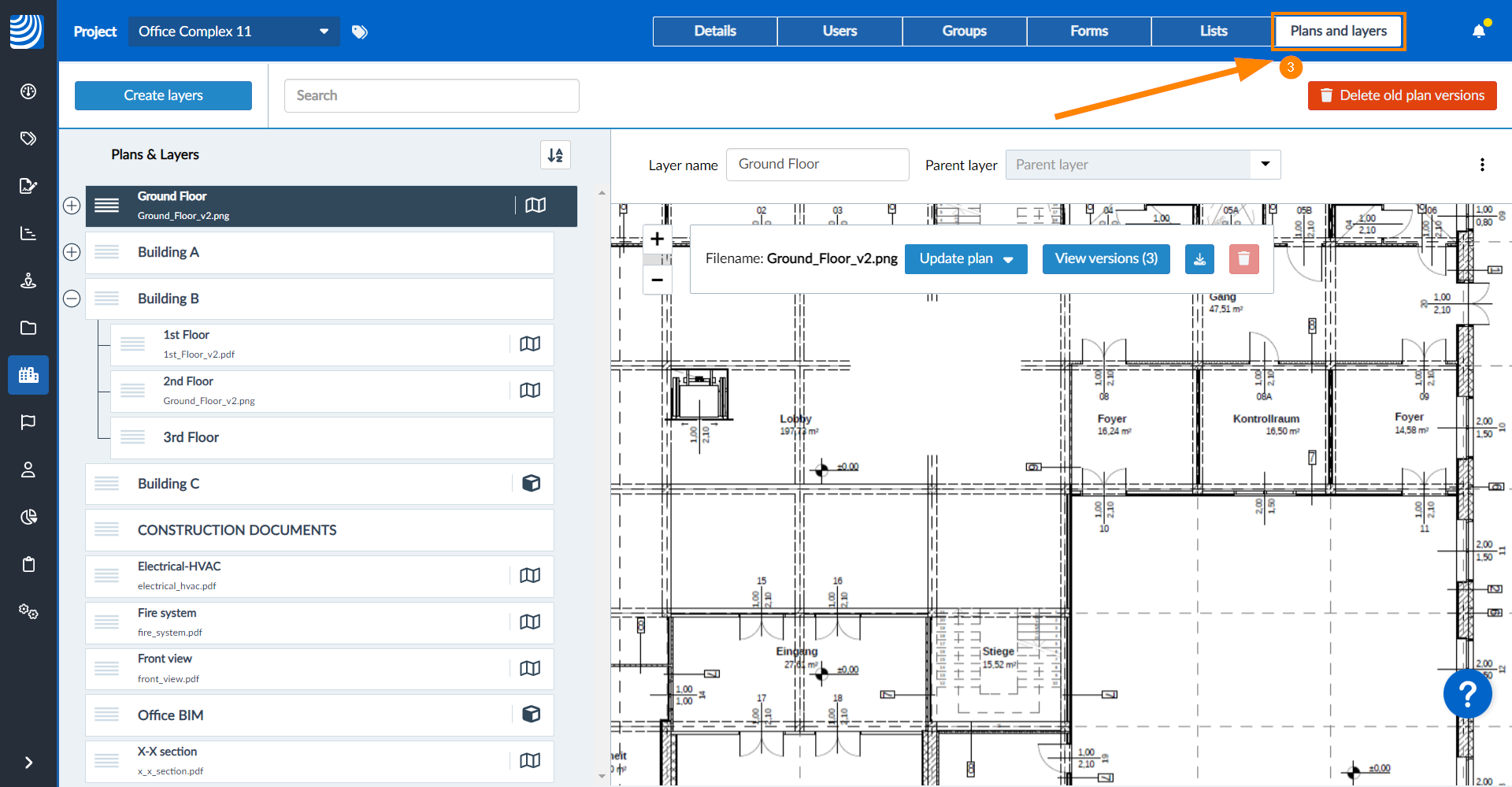

3. Proszę kliknąć Plany i warstwy


Przygotowanie modeli BIM do wgrania

Wytyczne dotyczące eksportowania plików IFC

Zalecamy korzystanie z IFC4 w celu uzyskania najlepszych wyników, ale IFC2x3 jest minimalnym wymaganiem.

Zalecamy również przestrzeganie tych ogólnych wytycznych podczas eksportowania plików IFC z narzędzia do tworzenia BIM:

Przygotowanie i czyszczenie

Przed eksportem należy oczyścić model, aby upewnić się, że nie zawiera on niepotrzebnych szczegółów lub elementów, które mogłyby zwiększyć rozmiar pliku. Obejmuje to usuwanie lub upraszczanie złożonych geometrii, usuwanie nieużywanych elementów, warstw lub materiałów oraz konsolidację podobnych obiektów.

Optymalizacja elementów

Proszę zoptymalizować elementy modelu pod kątem wydajności. Oznacza to stosowanie geometrii bryłowej, uproszczonych reprezentacji dla złożonych obiektów, zmniejszenie poziomu szczegółowości tam, gdzie wysoka precyzja jest niepotrzebna, oraz zapewnienie, że elementy modelu są odpowiednio sklasyfikowane i ustrukturyzowane.

Zarządzanie rozmiarem pliku

Duże rozmiary plików mogą znacząco wpłynąć na wydajność innych narzędzi. Proszę kompresować tekstury i w miarę możliwości używać odniesień zamiast osadzania danych. Proszę rozważyć podzielenie dużych modeli na mniejsze pliki, jeśli pozwala na to oprogramowanie.

Zarządzanie nieruchomościami

Należy upewnić się, że wszystkie niezbędne właściwości i metadane są prawidłowo przypisane do elementów. Obejmuje to informacje takie jak właściwości materiału, klasyfikacje elementów i właściwości zdefiniowane przez użytkownika. Proszę jednak unikać przeciążania elementów nadmierną ilością metadanych.

Korzystanie ze standardowych elementów i szablonów

Proszę trzymać się standardowych elementów i szablonów, aby zapewnić kompatybilność z różnym oprogramowaniem. Niestandardowe lub zastrzeżone elementy mogą nie przekładać się dobrze na inne narzędzia.

Ustawienia eksportu

W narzędziu do tworzenia oprogramowania należy użyć prawidłowych ustawień eksportu IFC. Proszę wybrać odpowiednią wersję IFC i schemat zgodny z wymaganiami oprogramowania docelowego. Proszę wybrać ustawienia sprzyjające wydajności, takie jak wykluczenie niepotrzebnych typów danych.

Zapewnienie jakości i walidacja

Po wyeksportowaniu proszę zweryfikować plik IFC za pomocą specjalistycznych narzędzi, aby sprawdzić błędy, zgodność ze standardami i ogólną integralność danych. Ten krok ma kluczowe znaczenie dla zidentyfikowania i naprawienia wszelkich problemów, które mogą wpływać na wydajność innych narzędzi.

Współpraca i komunikacja

Jeśli plik IFC jest częścią wspólnego projektu, proszę komunikować się z innymi interesariuszami, aby zrozumieć ich wymagania i oczekiwania. Pomoże to w dostosowaniu procesu eksportu do konkretnych potrzeb wszystkich zaangażowanych stron.

Dokumentacja

Proszę udokumentować proces i ustawienia eksportu w celu wykorzystania ich w przyszłości przez innych członków zespołu. Zapewni to spójność i wydajność kolejnych eksportów.

Postępując zgodnie z tymi krokami, można zoptymalizować działanie plików IFC w innych narzędziach, zapewniając skuteczną interoperacyjność i współpracę w projektach BIM.

Spójna baza współrzędnych

Podczas importowania wielu plików IFC do tej samej warstwy należy upewnić się, że wszystkie pliki używają tej samej bazy współrzędnych.

Pliki IFC z niedopasowanymi podstawami współrzędnych mogą skutkować nieprawidłowym wyrównaniem lub niewłaściwym rozmieszczeniem elementów modelu, co utrudnia wizualizację i koordynację. Aby zagwarantować dokładną reprezentację i nakładanie modeli, należy zawsze ustanowić wspólny układ współrzędnych przed eksportem z oprogramowania do projektowania.

Zapewnia to, że gdy sfederowane modele IFC są wyświetlane w przeglądarce BIM, wszystkie elementy są wyrównane i wyświetlane zgodnie z przeznaczeniem, zapewniając płynne i dokładne wrażenia.

Przesyłanie modeli BIM do warstwy

Proszę pamiętać, że modele można przesyłać tylko za pośrednictwem aplikacji internetowej.

Przesłanie pojedynczego modelu BIM

Tak długo, jak potrzebny jest tylko jeden model BIM na warstwę, działa to dokładnie tak samo, jak w przypadku Upload Plans to Layers.

Przesyłanie wielu modeli BIM

Aby dodać kolejny model BIM do warstwy, która zawiera już co najmniej jeden model BIM:

1. Proszę wybrać warstwę
2. Proszę kliknąć Dodaj kolejny model IFC

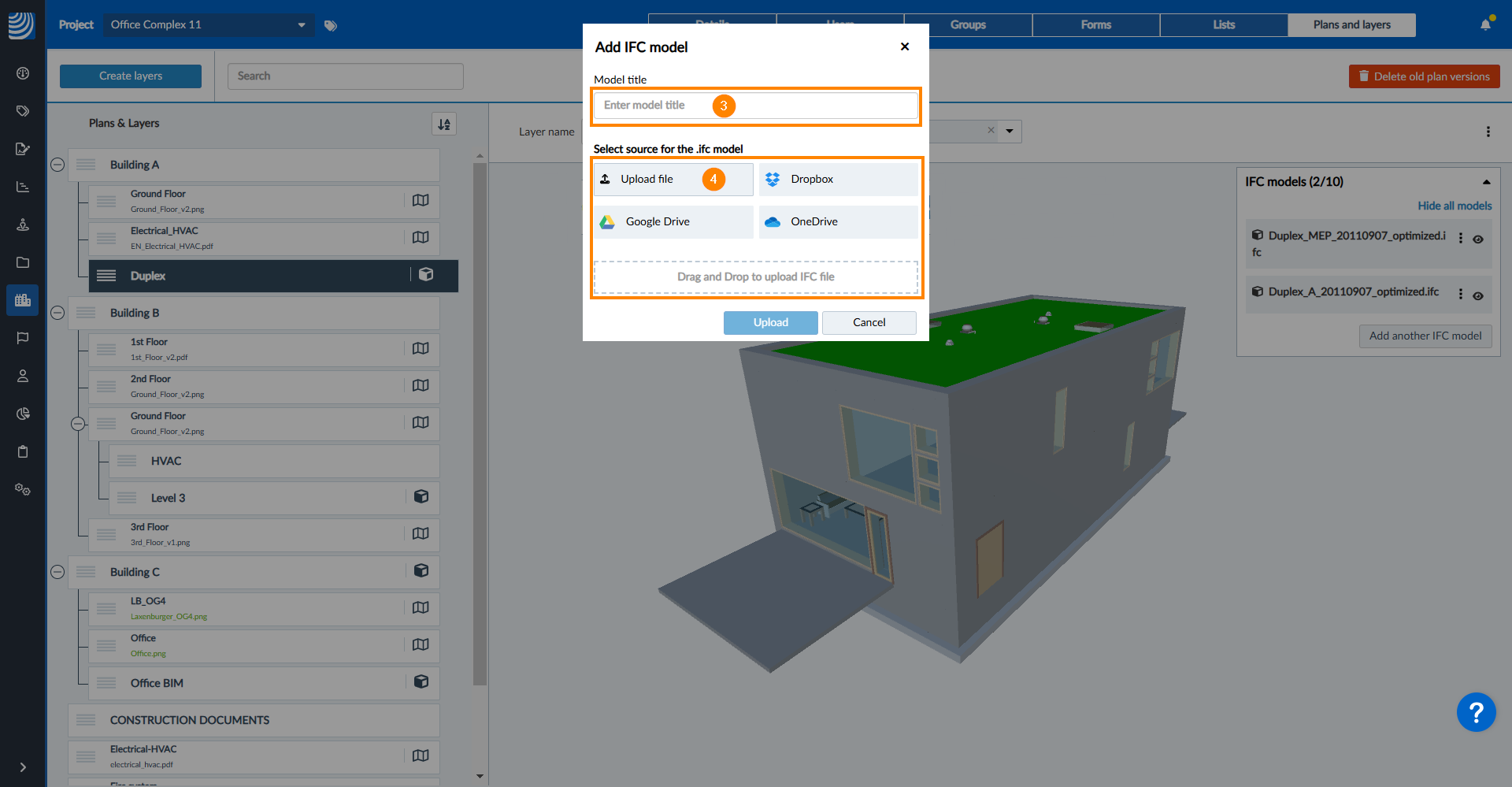

3. Proszę wprowadzić nazwę modelu
4. Kliknąć Prześlij plik i wybrać plik IFC.
   LUB wybrać plik IFC w jednej z usług przechowywania w chmurze.
   LUB użyć przeciągnij i upuść, aby przesłać plik IFC.

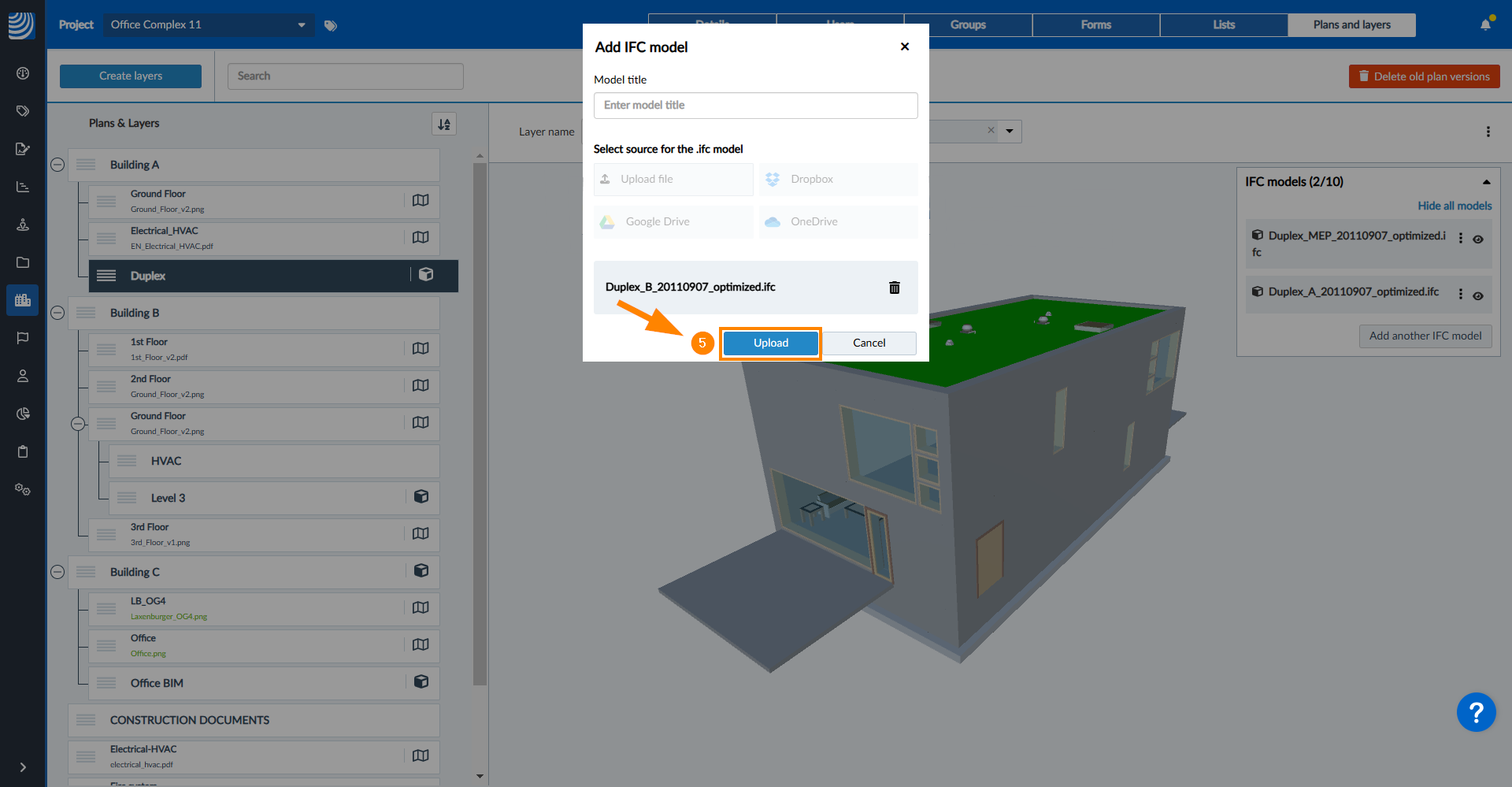

5. Proszę kliknąć Upload


Można powtarzać tę czynność, aż na jednej warstwie znajdzie się do 10 modeli.

Zarządzanie modelami BIM

Aktualizacja/Wymiana

Aby zastąpić model BIM nowszą wersją:

1. Proszę wybrać warstwę
2. Proszę otworzyć menu More obok modelu IFC
3. Proszę kliknąć Edytuj

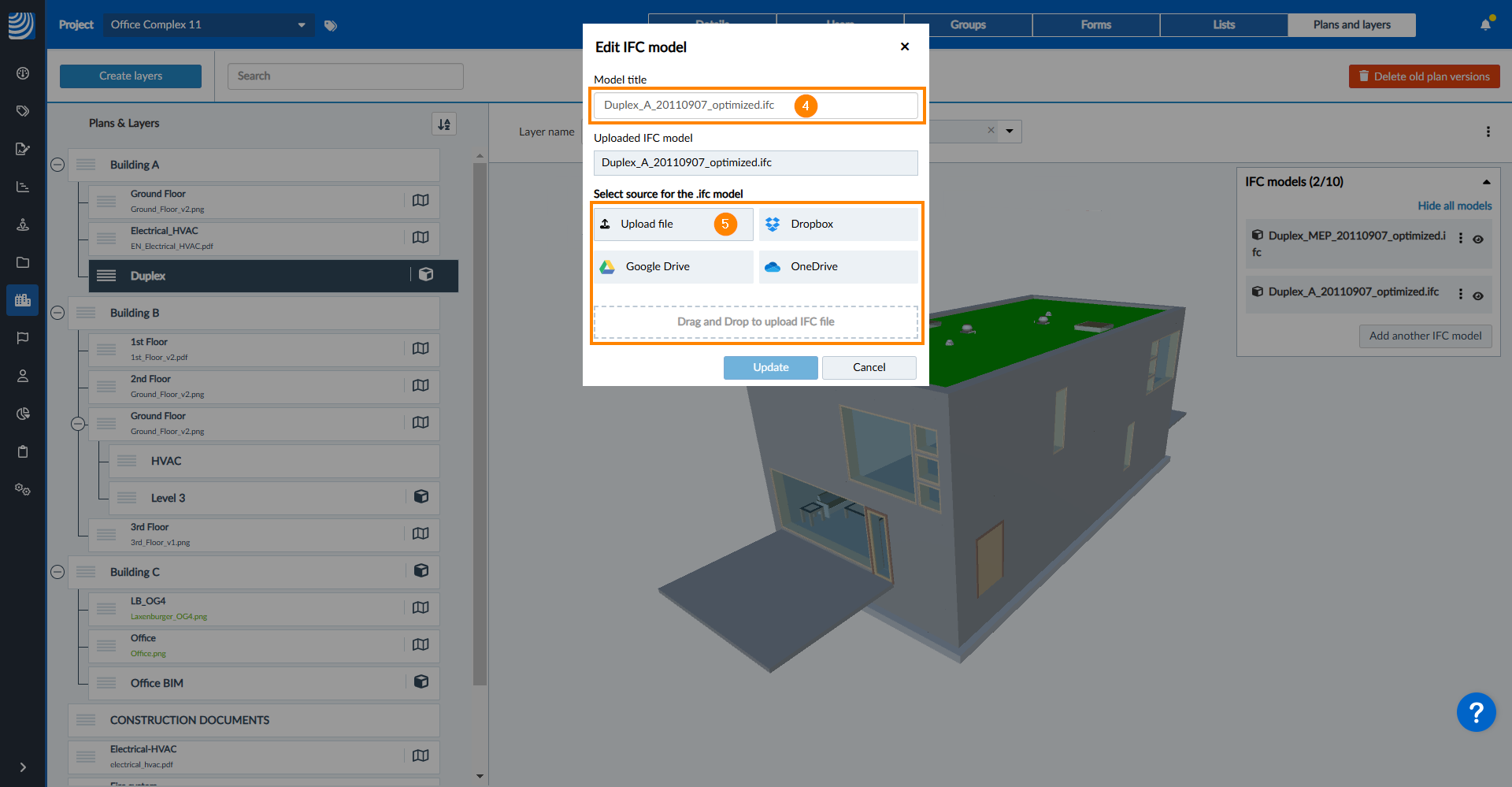

4. Proszę zaktualizować tytuł modelu
5. Kliknąć Prześlij plik i wybrać plik IFC.
   LUB wybrać plik IFC w jednej z usług przechowywania w chmurze.
   LUB użyć przeciągnij i upuść, aby przesłać plik IFC.

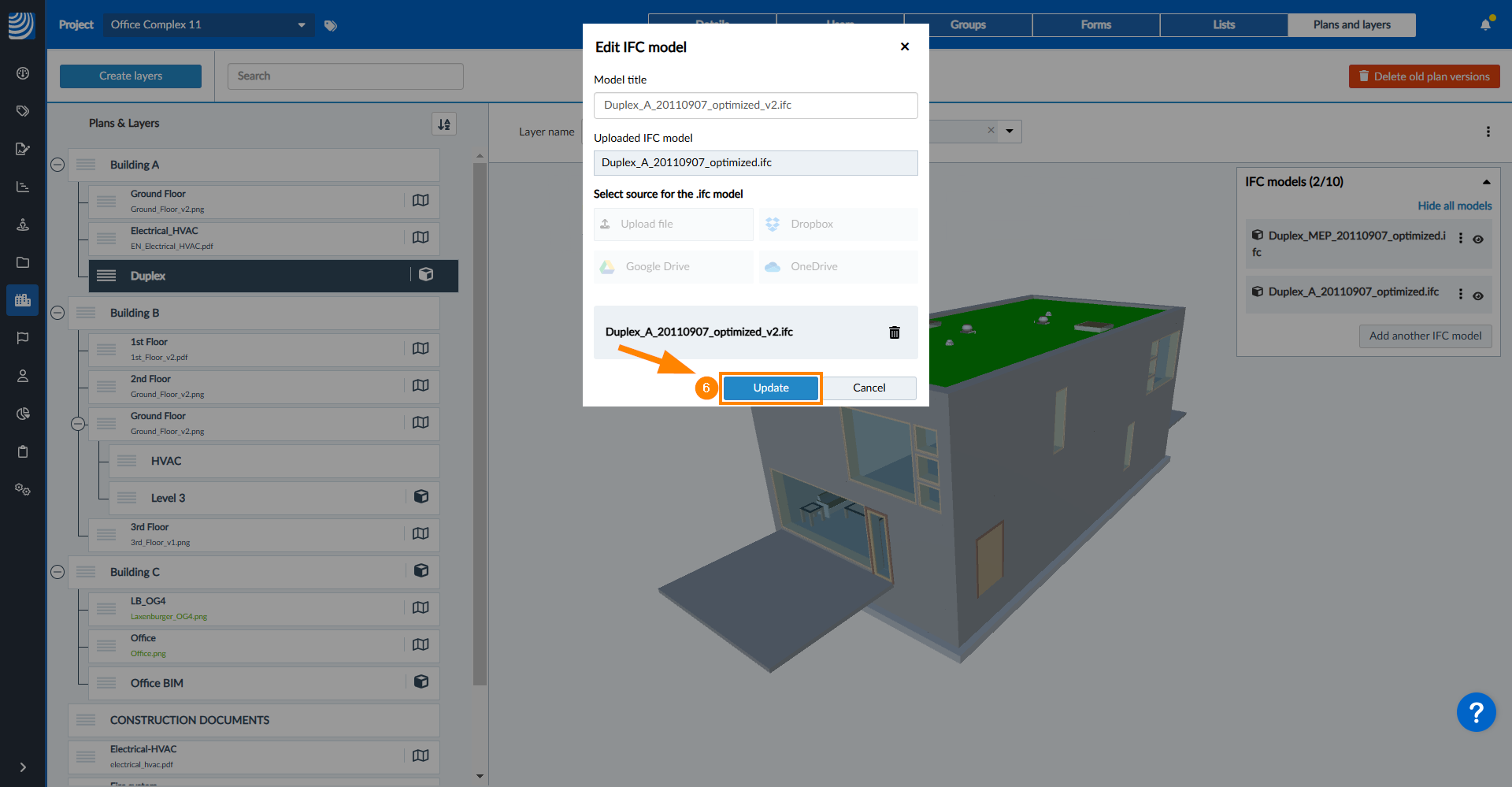

6. Proszę kliknąć Upload


Pokaż/ukryj modele

Podczas korzystania z modelu federacyjnego można wyświetlać i ukrywać określone modele IFC.

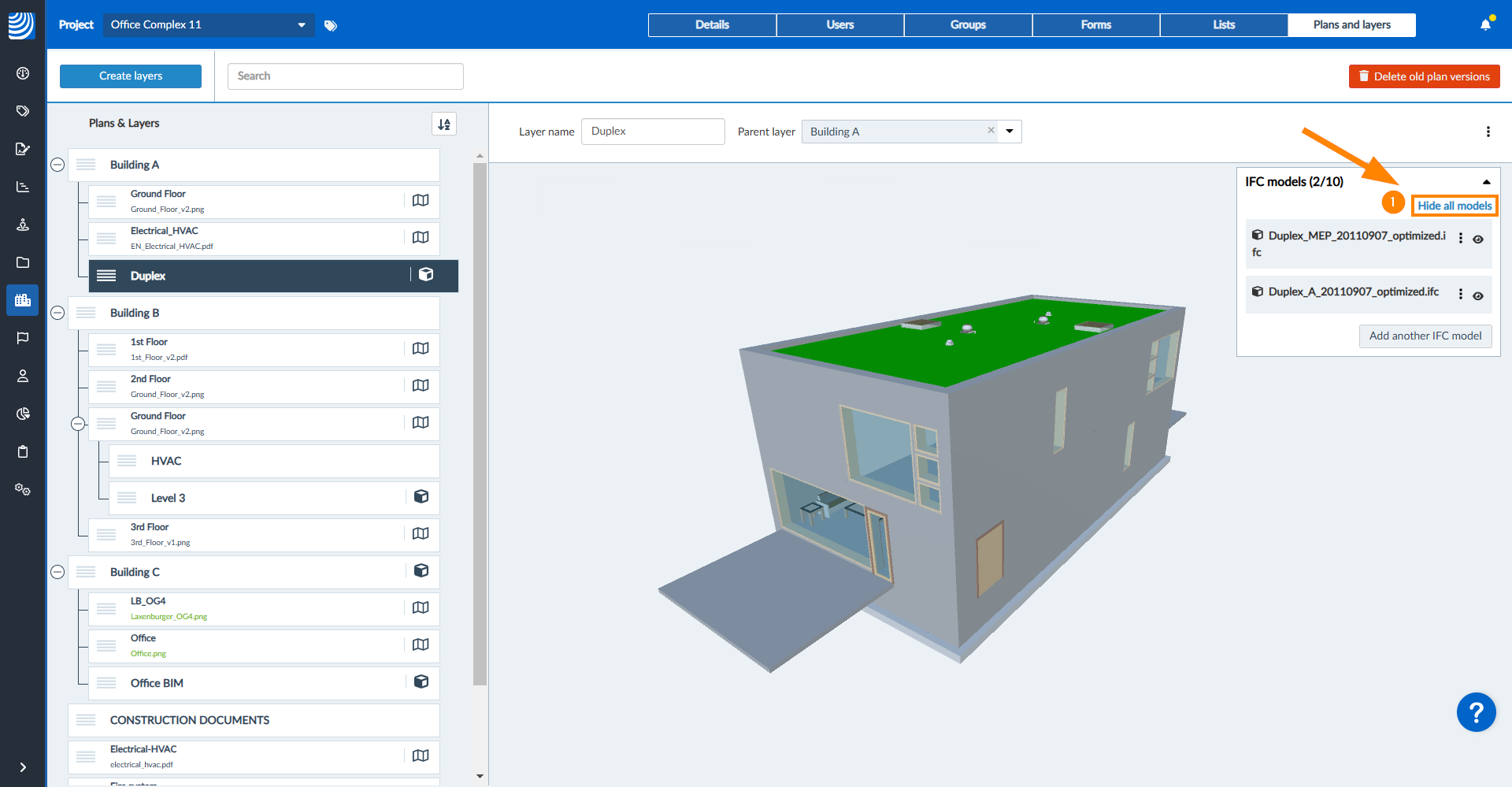

Aby ukryć wszystkie modele:

1. Proszę kliknąć Ukryj wszystkie modele

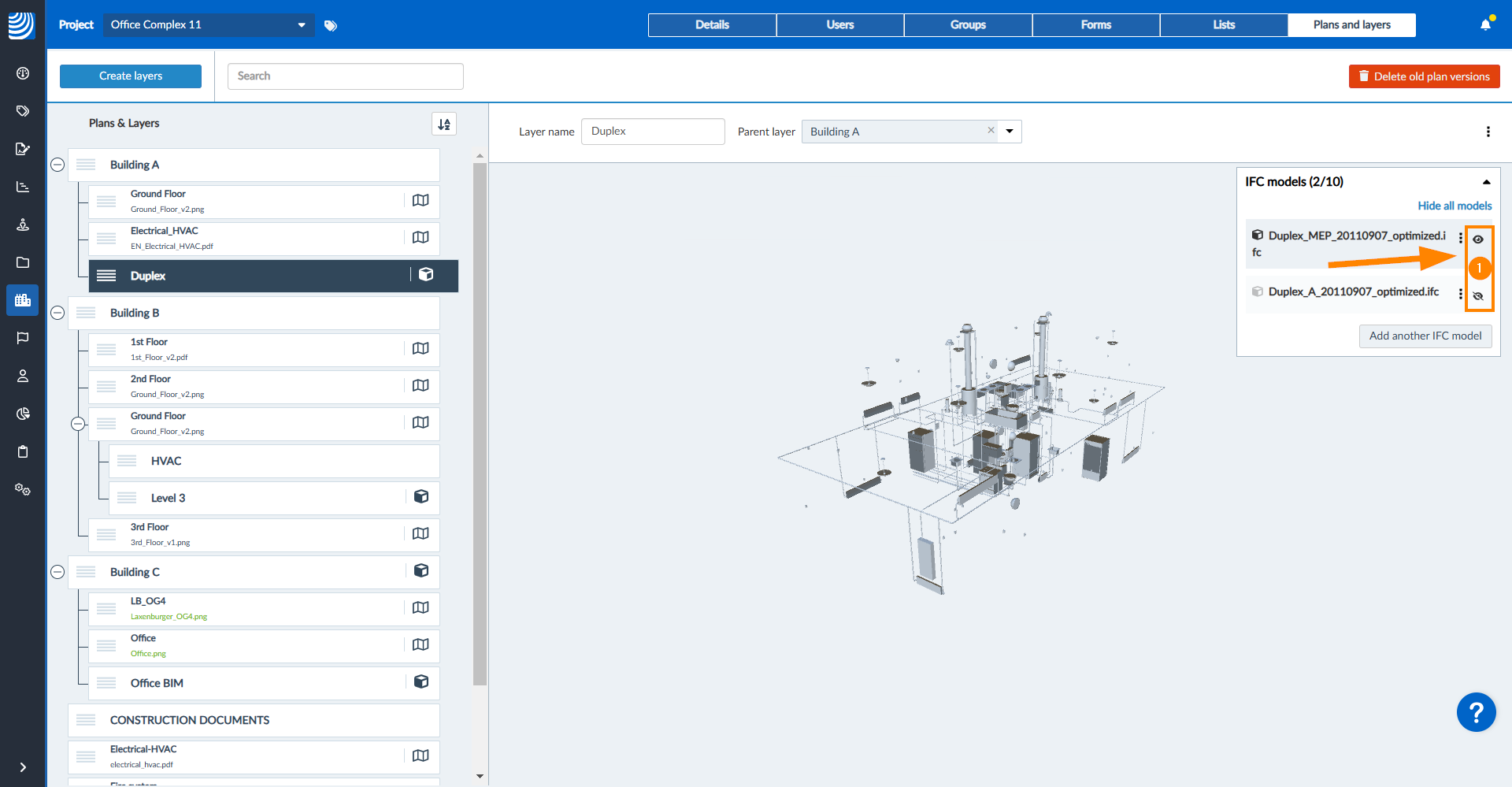

Aby pokazać/ukryć pojedynczy model:

1. Proszę kliknąć ikonę oka obok modelu

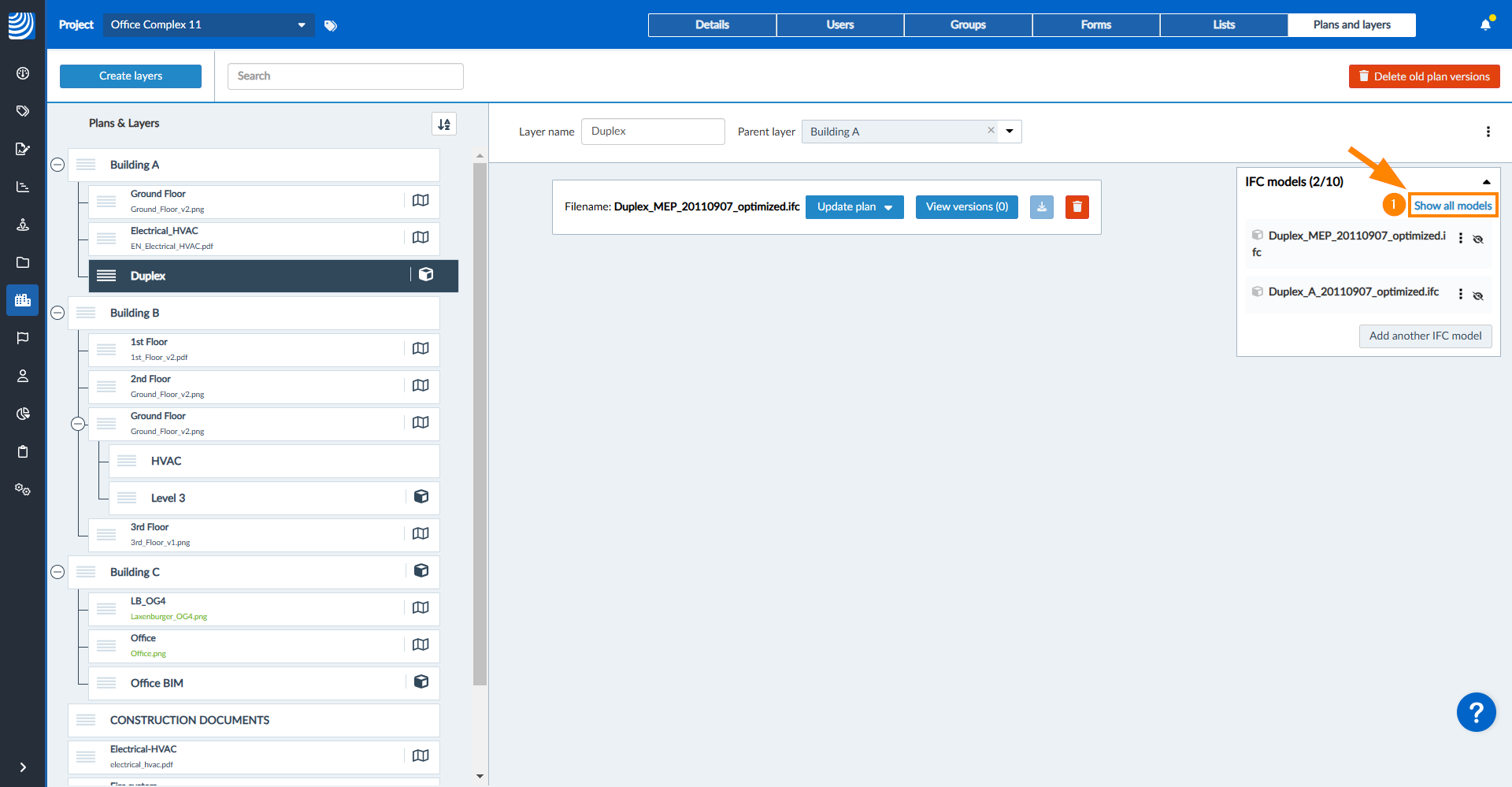

Aby wyświetlić wszystkie modele:

1. Proszę kliknąć Pokaż wszystkie modele

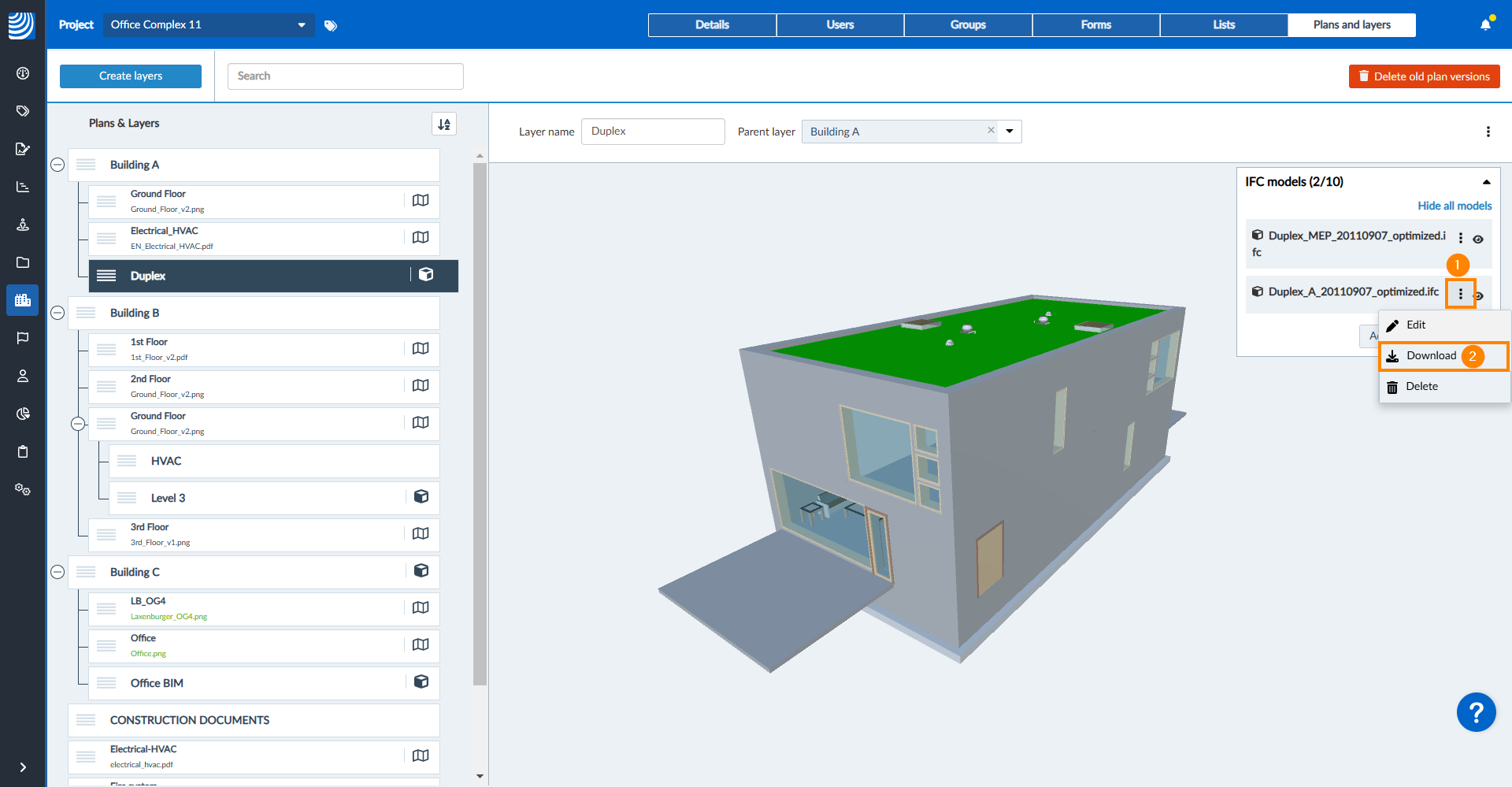

Download

Aby pobrać model:

1. Proszę otworzyć menu More obok modelu IFC
2. Proszę kliknąć Pobierz



Usunąć

1. Proszę otworzyć menu More obok modelu IFC
2. Proszę kliknąć Usuń


3. Proszę kliknąć Usuń, aby potwierdzić
