Praca z płaszczyznami przekroju i polami przekroju

Przegląd

Przeglądarka BIM Viewer obsługuje wiele płaszczyzn przekroju i pole przekroju, które pozwalają skupić się na określonych obszarach, przecinając model 3D. Przekroje pozwalają ustawić kamerę na zewnątrz i zobaczyć wszystkie istotne informacje w modelu.

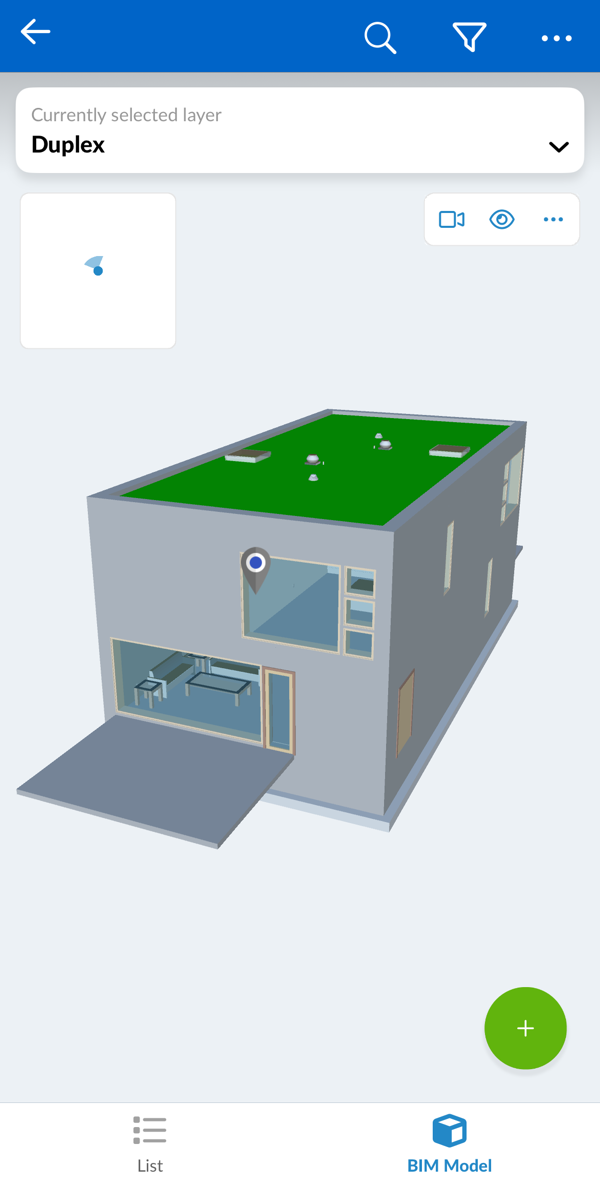

Jak uzyskać dostęp do BIM Viewer

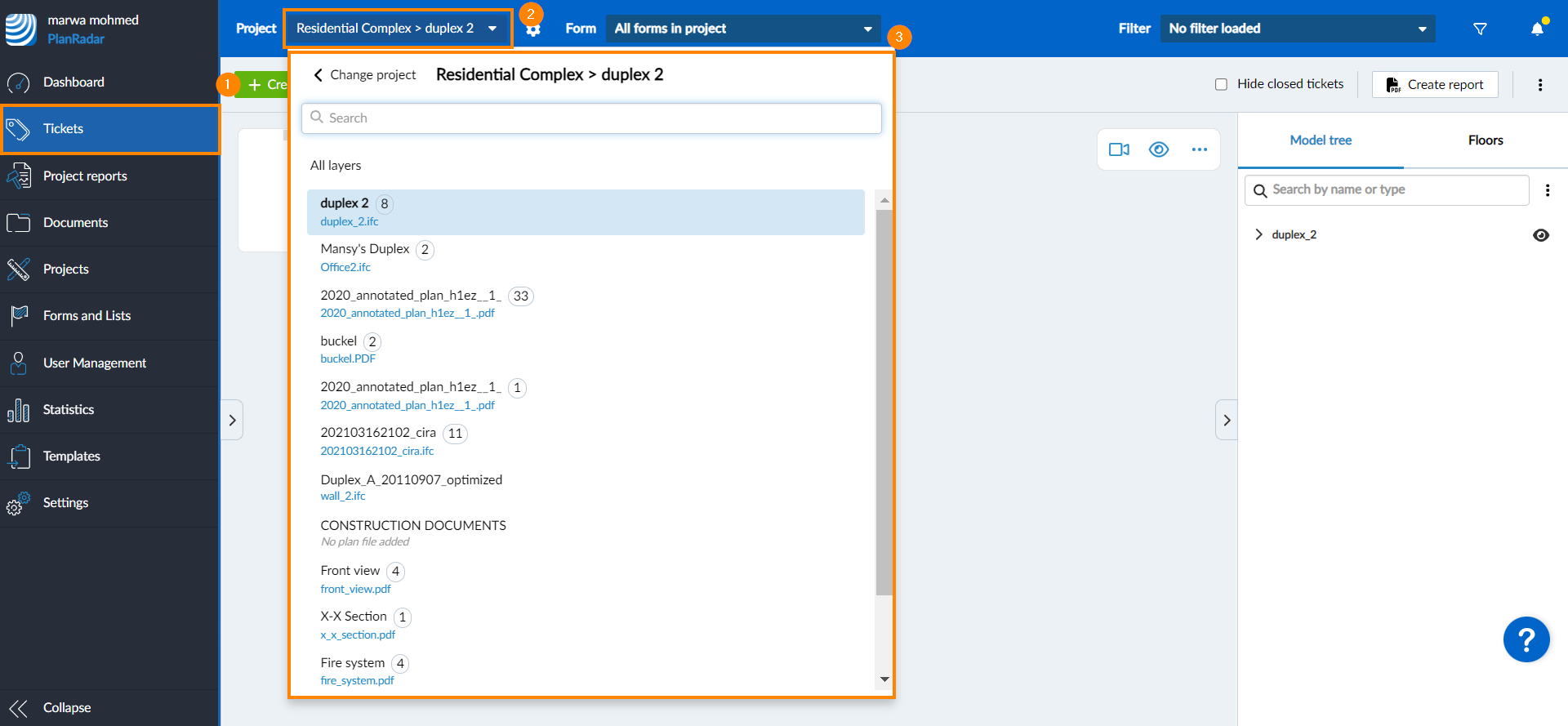

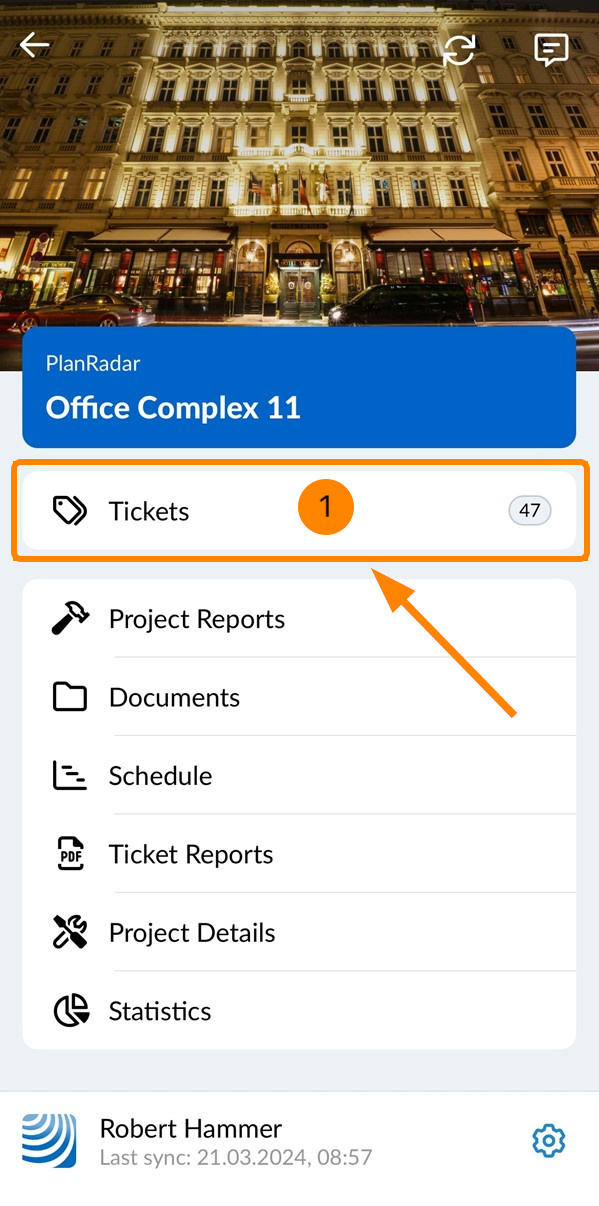

1. Proszę kliknąć Bilety
2. Proszę otworzyć listę rozwijaną projektu
3. Proszę wybrać projekt i warstwę

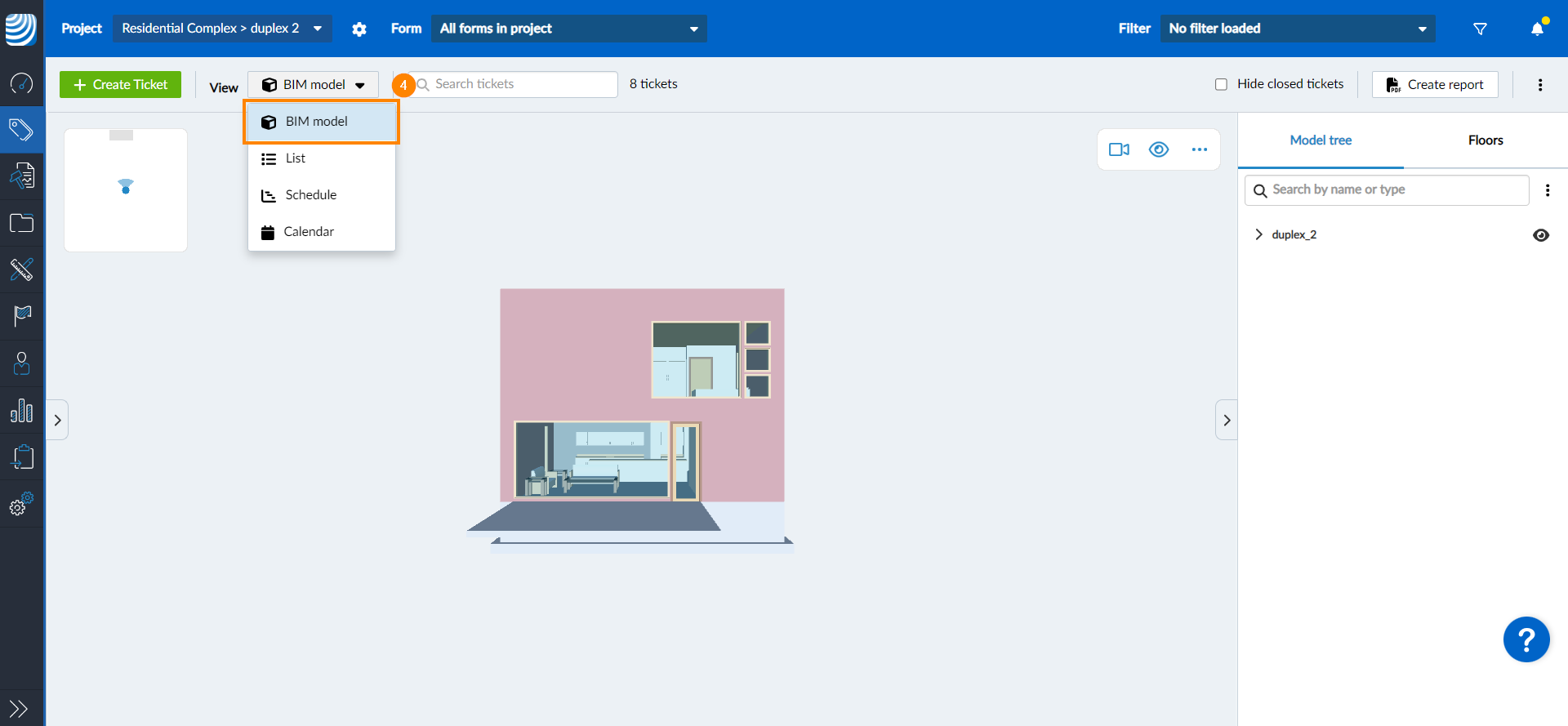

4. Proszę kliknąć BIM model w menu rozwijanym View


Płaszczyzny sekcji

Do cięcia modelu należy użyć płaszczyzn przekroju. Można utworzyć do sześciu płaszczyzn przekroju.

Tworzenie płaszczyzny przekroju

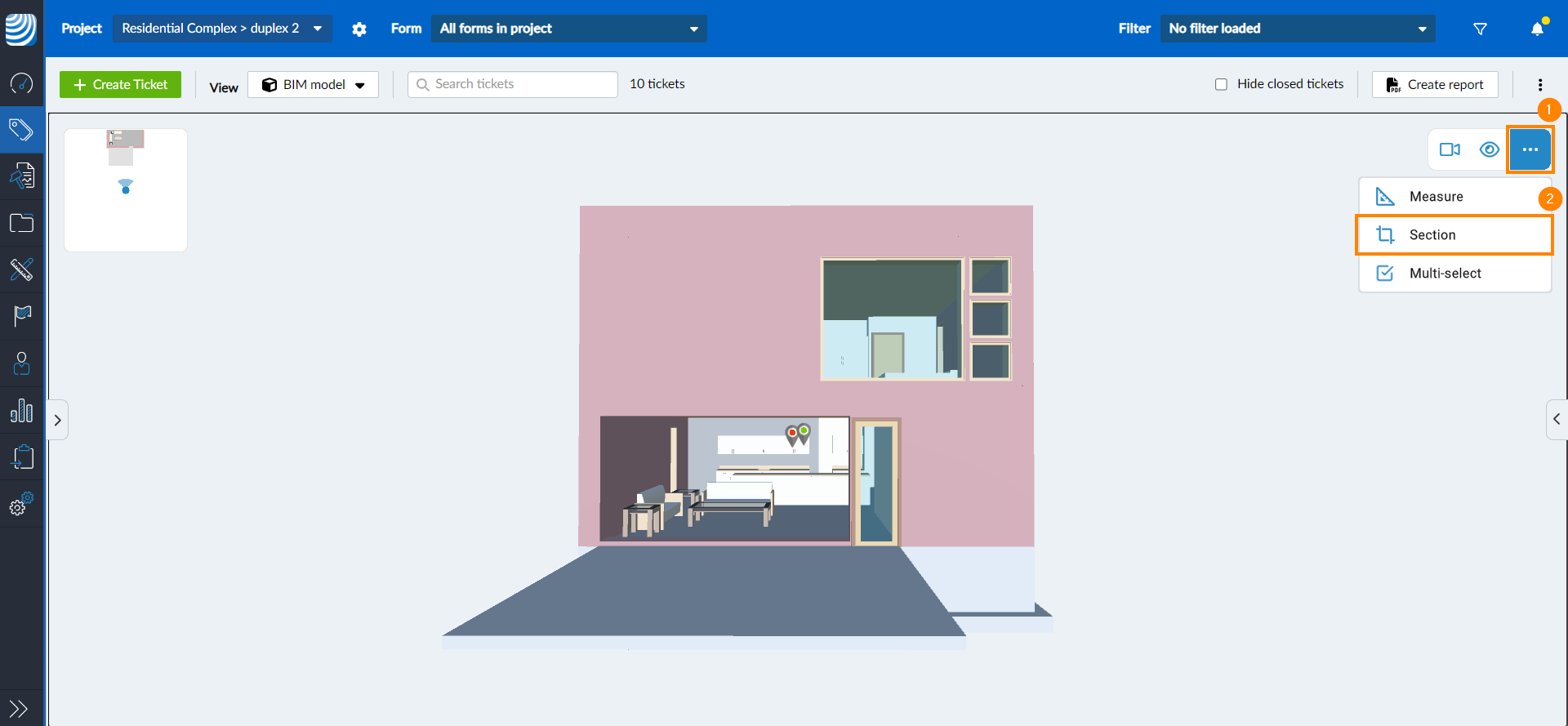

Aby utworzyć płaszczyznę przekroju:

1. Proszę kliknąć menu więcej
2. Proszę kliknąć Sekcja

3. Proszę wybrać lico obiektu w modelu BIM, aby rozpocząć tworzenie płaszczyzny przekroju równoległej do lica

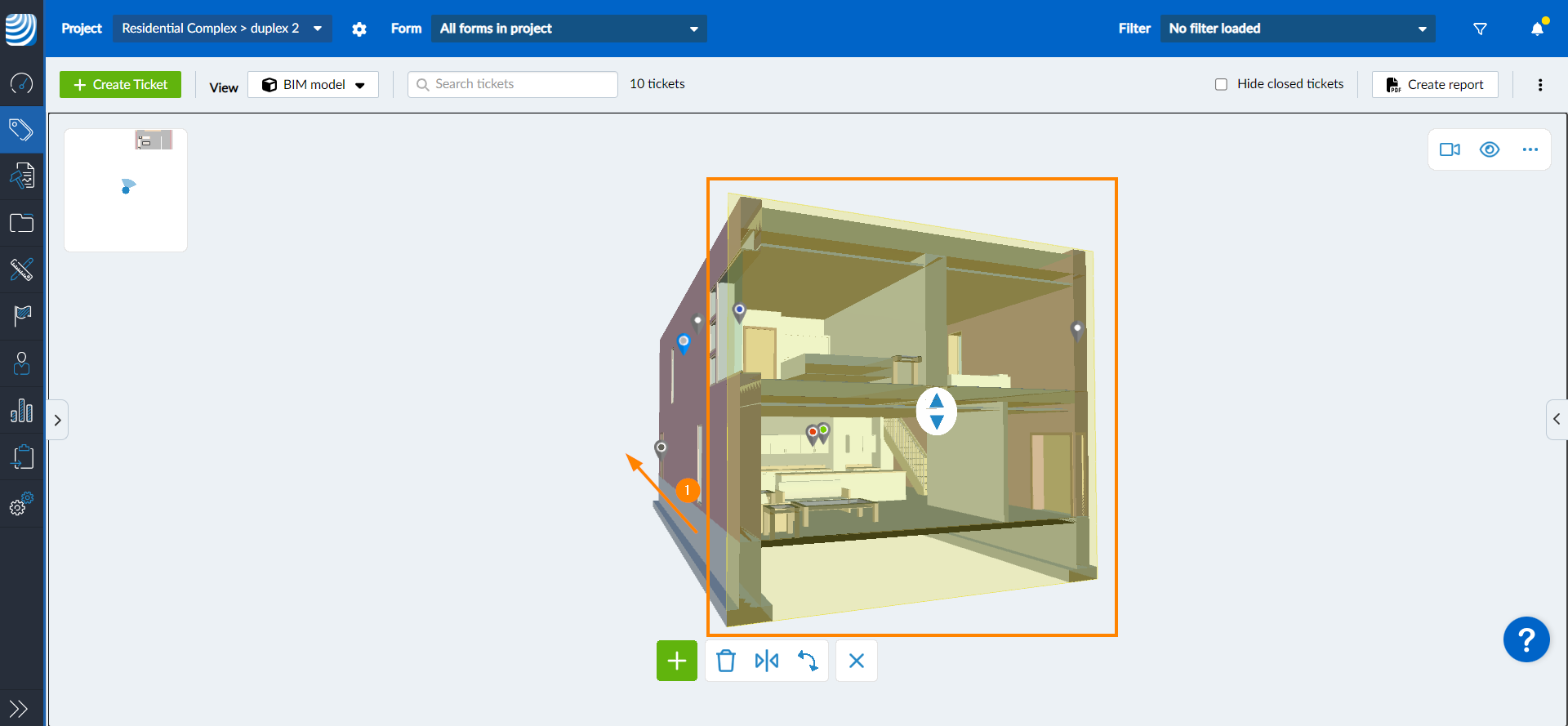

4. Proszę kliknąć płaszczyznę przekroju i przytrzymać ją podczas przesuwania myszy, aby dostosować jej położenie

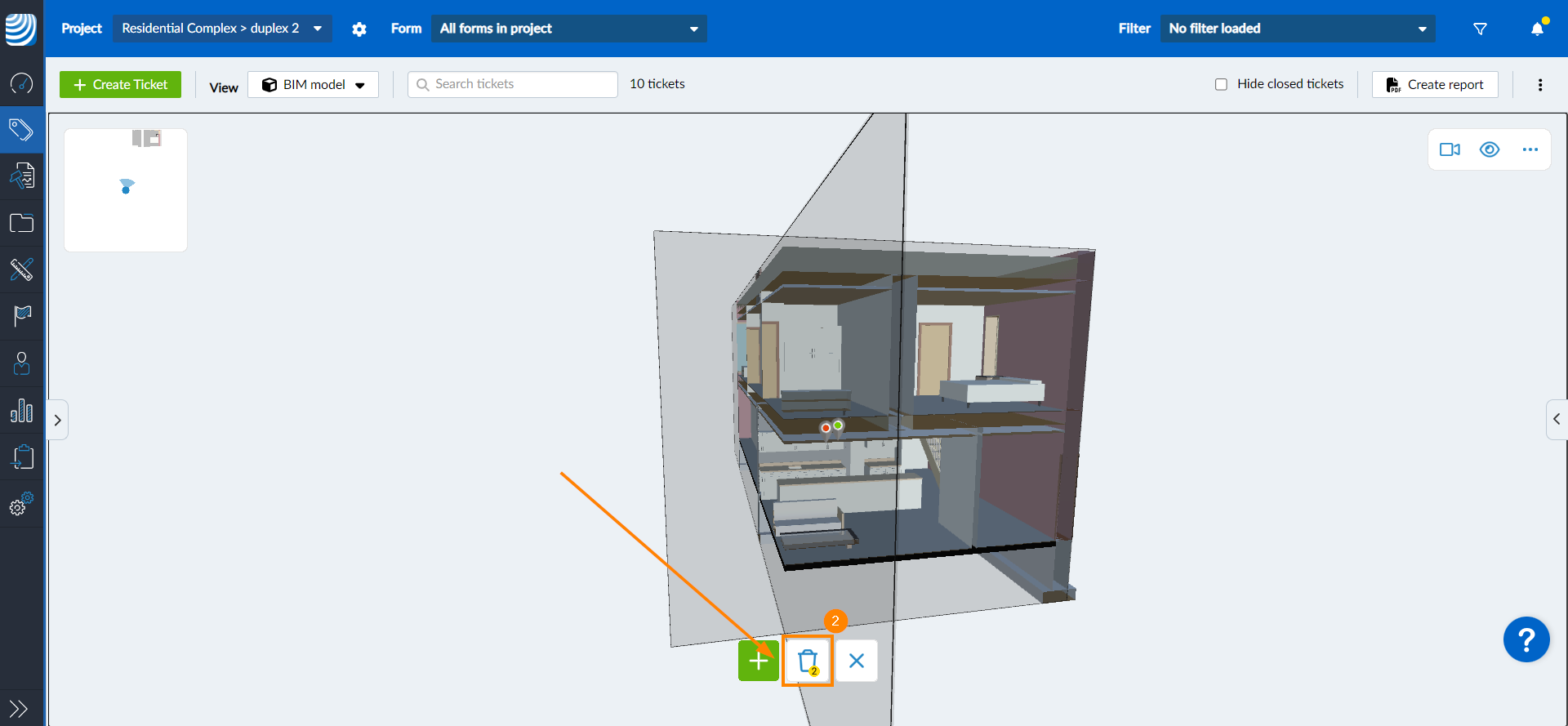

Tworzenie wielu płaszczyzn przekroju

Aby utworzyć dodatkowe płaszczyzny sekcji:

1. Proszę kliknąć znak +

2. Proszę utworzyć nową płaszczyznę przekroju, jak wyjaśniono powyżej w Tworzenie płaszczyzny przekroju

Przesuń płaszczyznę sekcji

1. Proszę kliknąć płaszczyznę przekroju i przytrzymać ją podczas przesuwania myszy, aby dostosować jej położenie


Obróć płaszczyznę przekroju

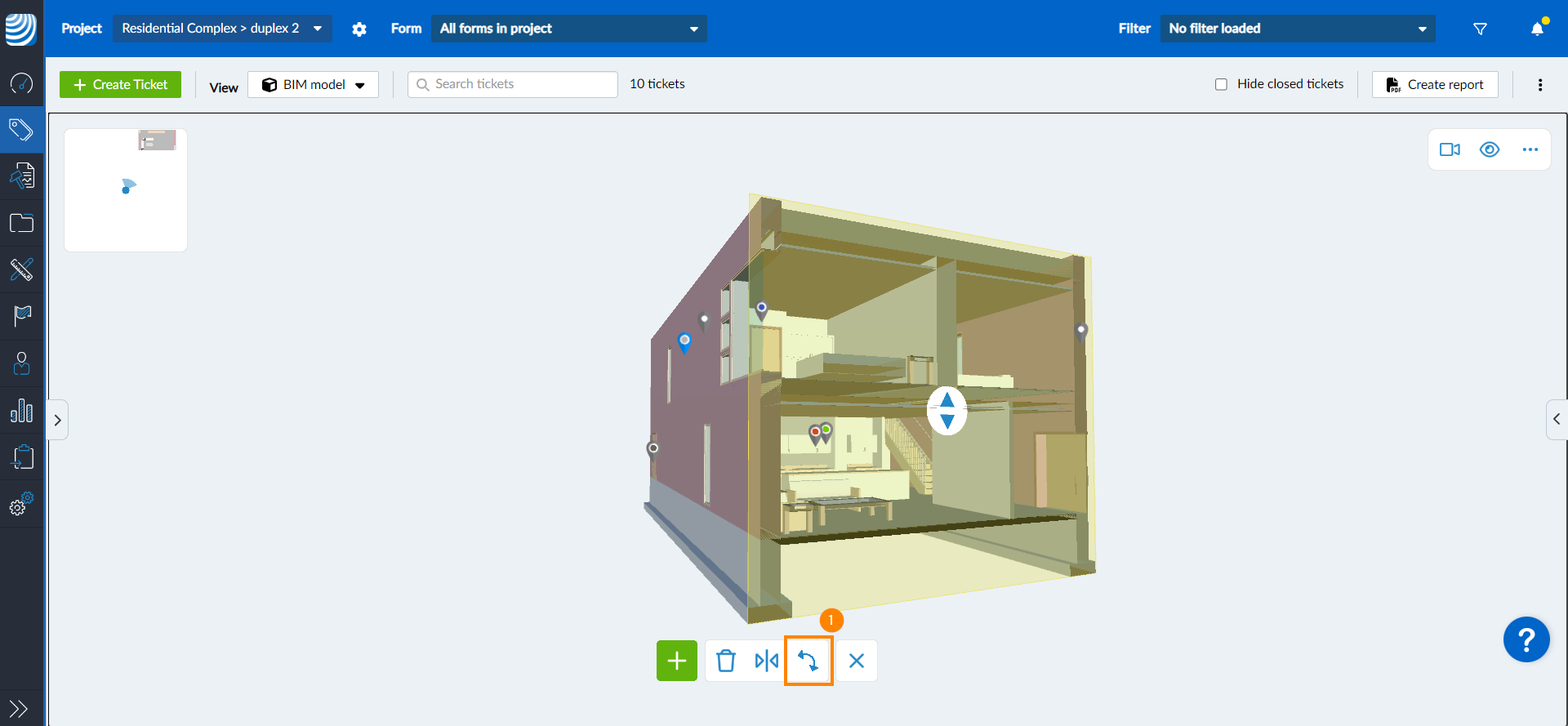

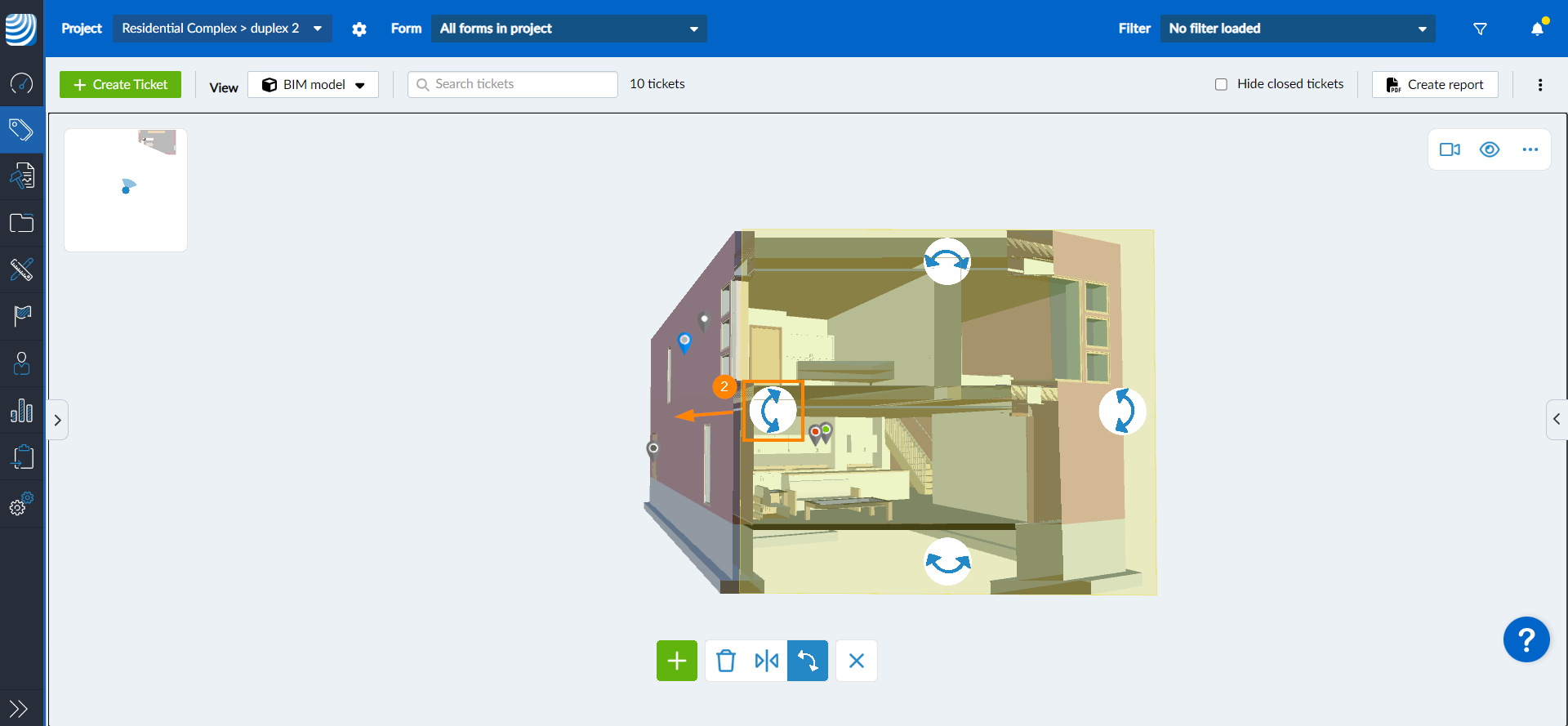

Płaszczyzny przekroju można obracać w dowolnym kierunku. Aby obrócić płaszczyznę przekroju:

1. Proszę kliknąć obracającą się ikonę

2. Proszę przesunąć obracającą się ikonę na modelu metodą przeciągnij i upuść

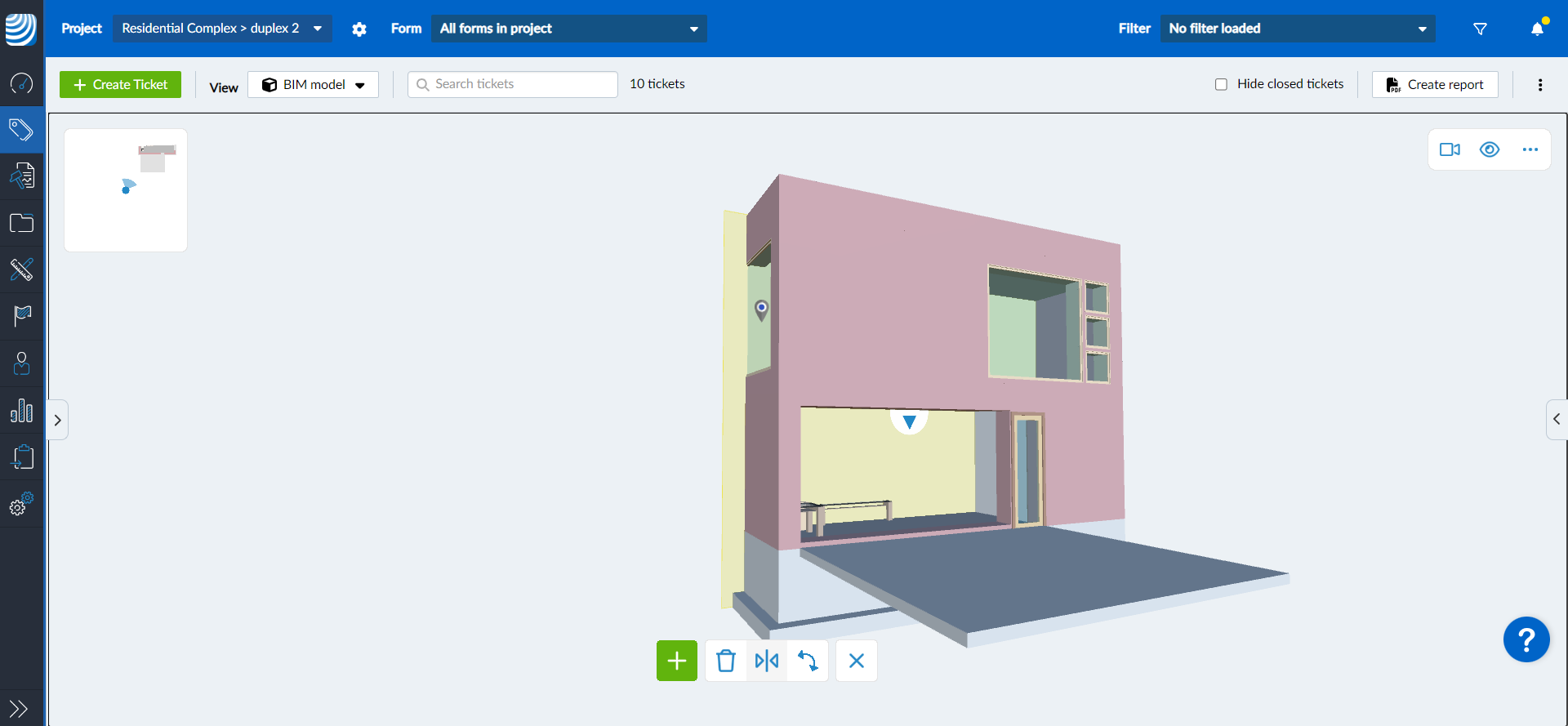

Odwrócona płaszczyzna przekroju

Aby odwrócić kierunek cięcia (tj. wektor normalny) płaszczyzny przekroju:

1. Proszę kliknąć ikonę Flip

2. Sekcja samolotu zostanie odwrócona


Usunąć płaszczyzny sekcji

Aby usunąć tylko jedną płaszczyznę sekcji:

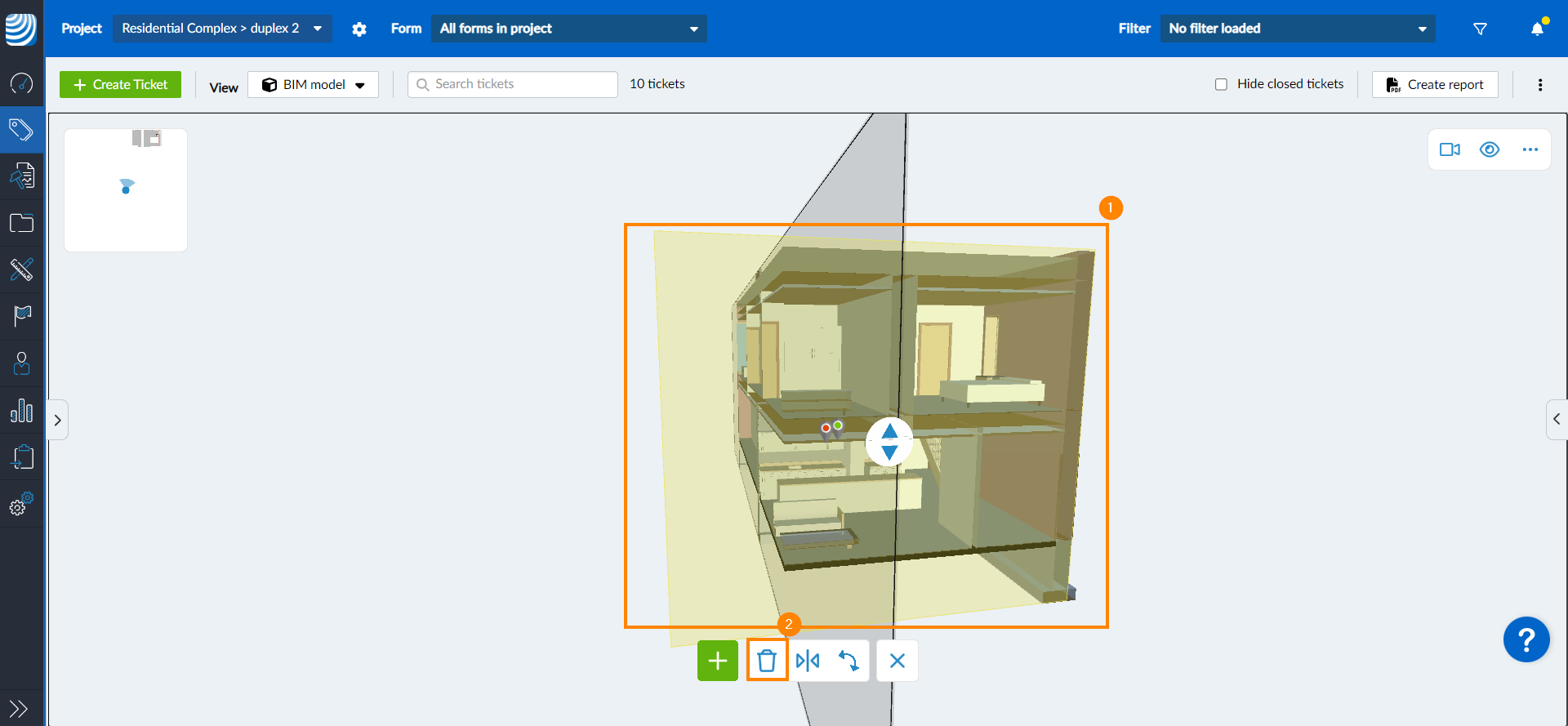

1. Proszę kliknąć płaszczyznę sekcji, którą chcą Państwo usunąć
2. Proszę kliknąć ikonę , aby usunąć


Jeśli nie wybrano żadnej płaszczyzny przekroju, ikona usuwania pokazuje liczbę istniejących płaszczyzn przekroju.

Aby usunąć wszystkie płaszczyzny sekcji:

1. Proszę upewnić się, że nie jest wybrana żadna płaszczyzna przekroju
2. Proszę kliknąć ikonę , aby usunąć


Sekcja Box

Podobnie jak płaszczyzny przekroju, pole przekroju umożliwia cięcie modelu. Pole przekroju utworzy sześć płaszczyzn przekroju wokół obwiedni elementu. Wszystko wewnątrz pola pozostaje widoczne, podczas gdy wszystko na zewnątrz jest ukryte.

Jednocześnie można utworzyć tylko jedno pole sekcji.

Alternatywnie można użyć funkcji izolowania, jak opisano w BIM Viewer > Izoluj elementy.

Tworzenie pola sekcji

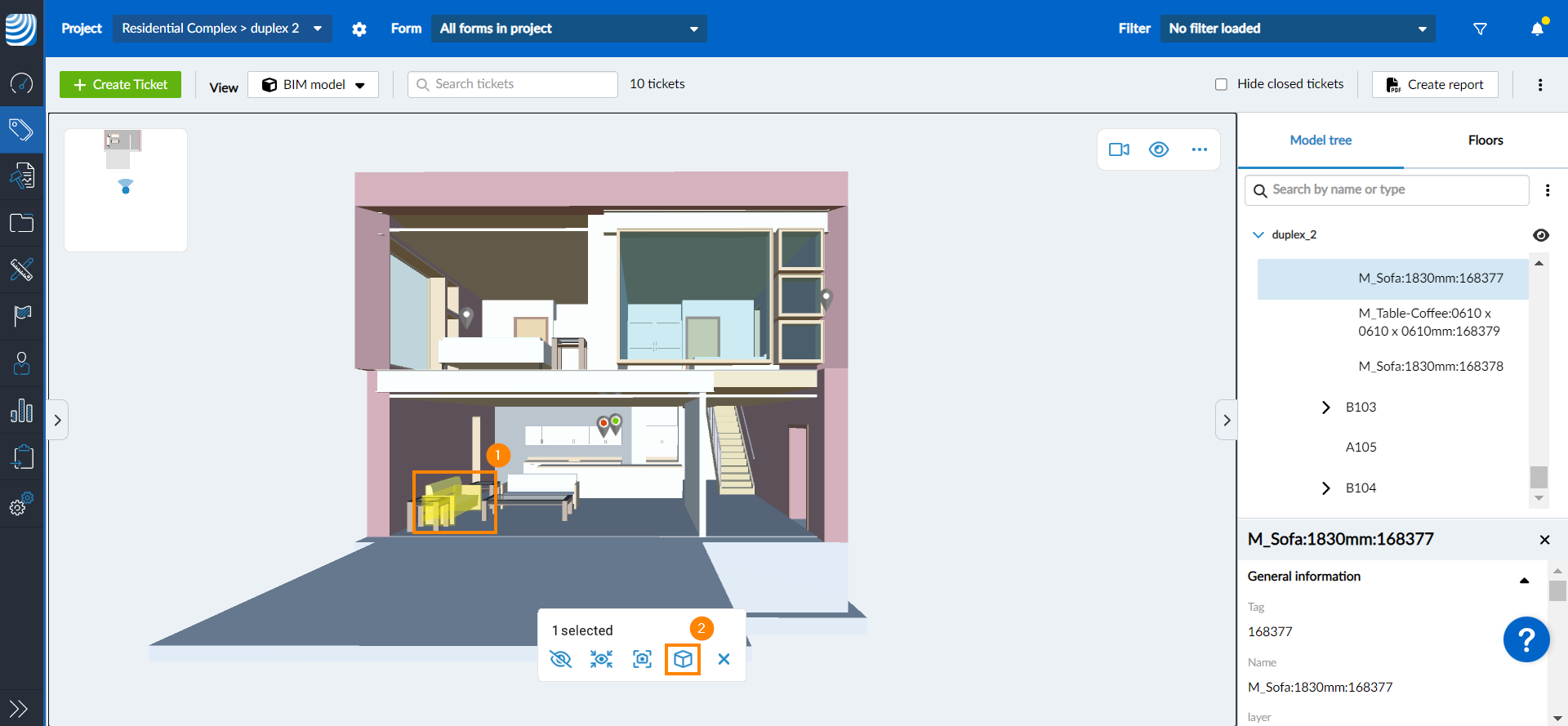

Aby utworzyć pole sekcji:

1. Proszę wybrać element(y), które mają zostać odizolowane w polu sekcji
2. Proszę kliknąć ikonę box

3. Wybrany(e) element(y) zostanie(ą) wyodrębniony(e) w ramce


Zmiana rozmiaru pola sekcji

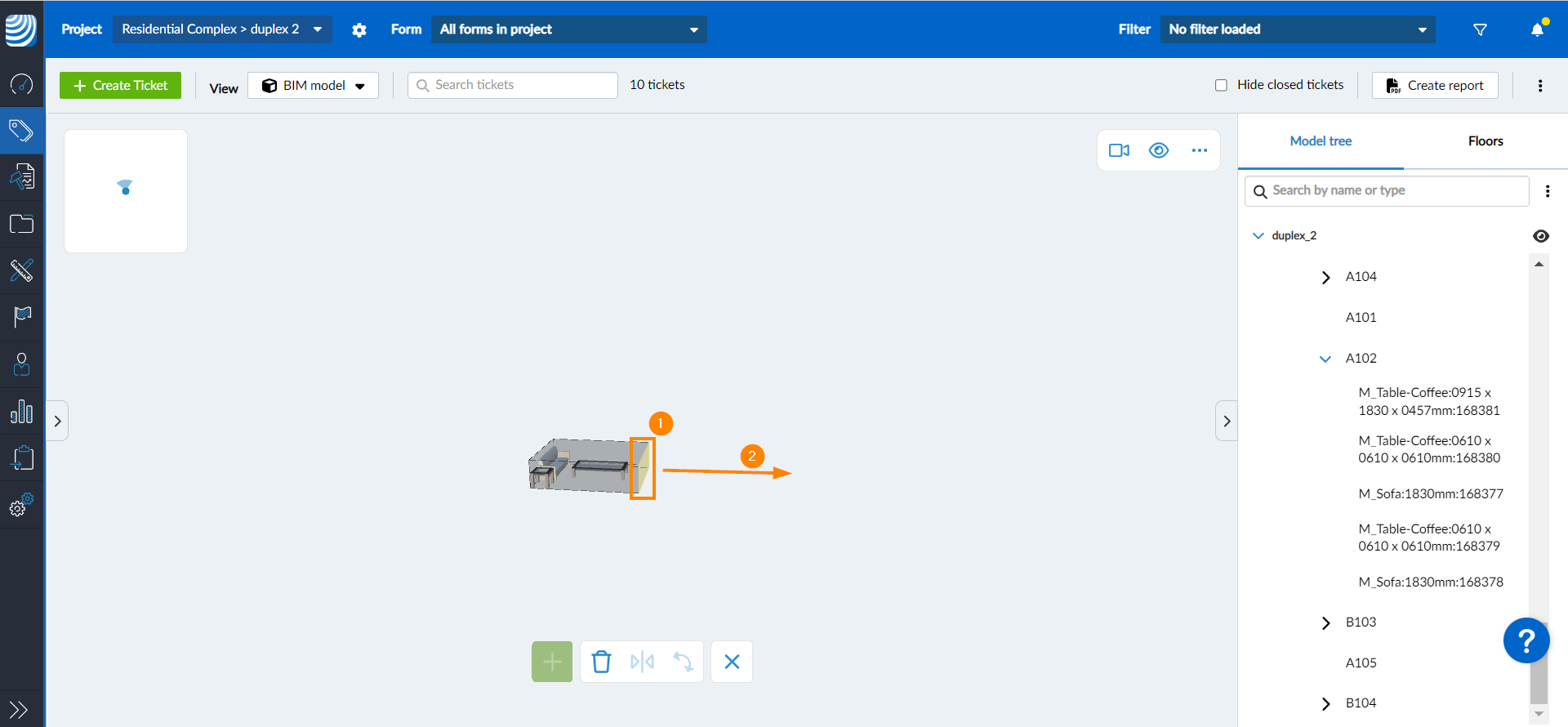

Można dostosować rozmiar pola sekcji, przesuwając każdą powierzchnię indywidualnie. Aby to zrobić:

1. Proszę kliknąć powierzchnię pola w kierunku, który ma zostać dostosowany
2. Przeciągnąć powierzchnię, aby rozszerzyć lub zmniejszyć pole przekroju

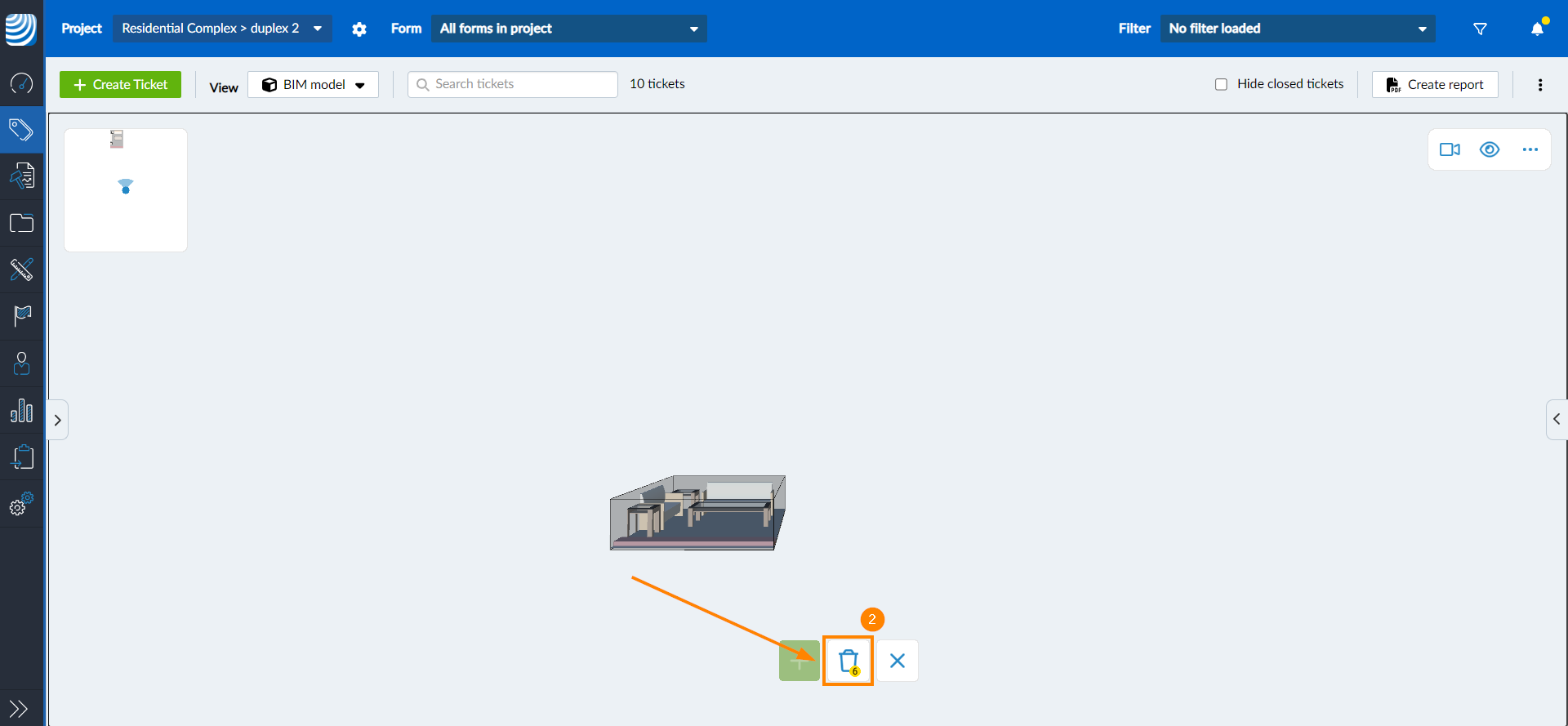

Można również usunąć powierzchnię pola przekroju, aby rozszerzyć widok i odsłonić resztę modelu z tej strony. Aby to zrobić:

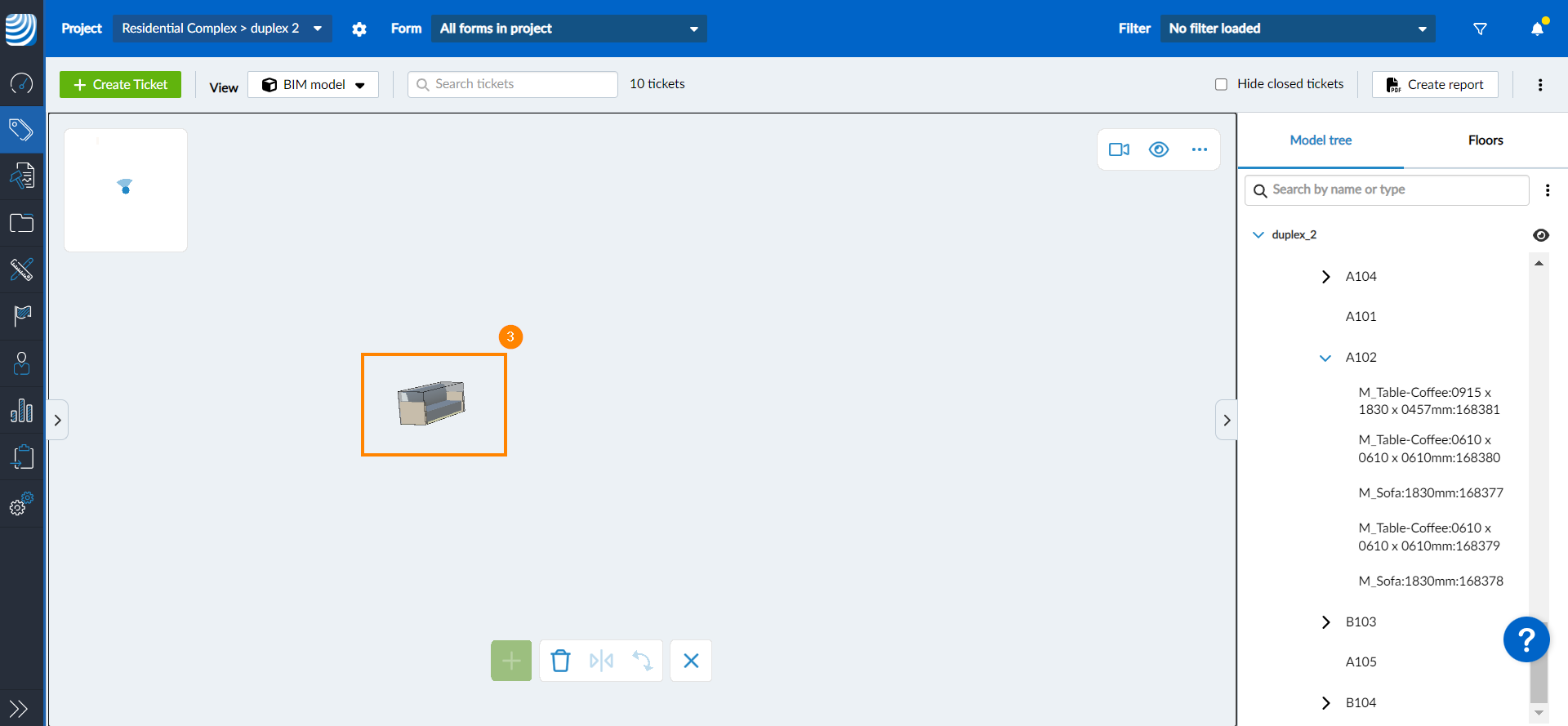

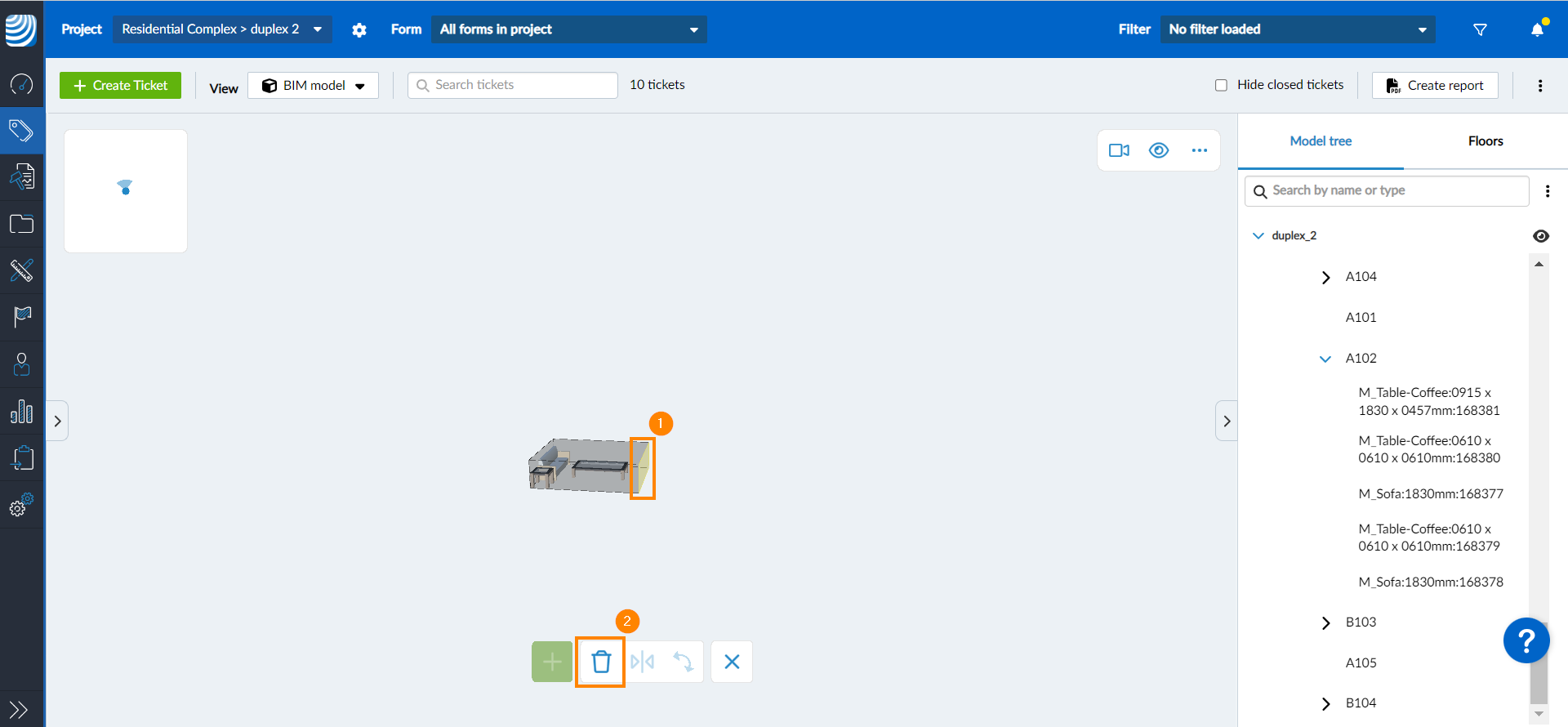

1. Proszę kliknąć powierzchnię pola w kierunku, który ma zostać rozwinięty
2. Proszę kliknąć ikonę , aby usunąć

3. Reszta modelu zostanie odsłonięta od tej strony


W ten sam sposób można usunąć więcej niż jedną stronę.

Pole Usuń sekcję

Aby usunąć pole sekcji i ponownie wyświetlić cały model:

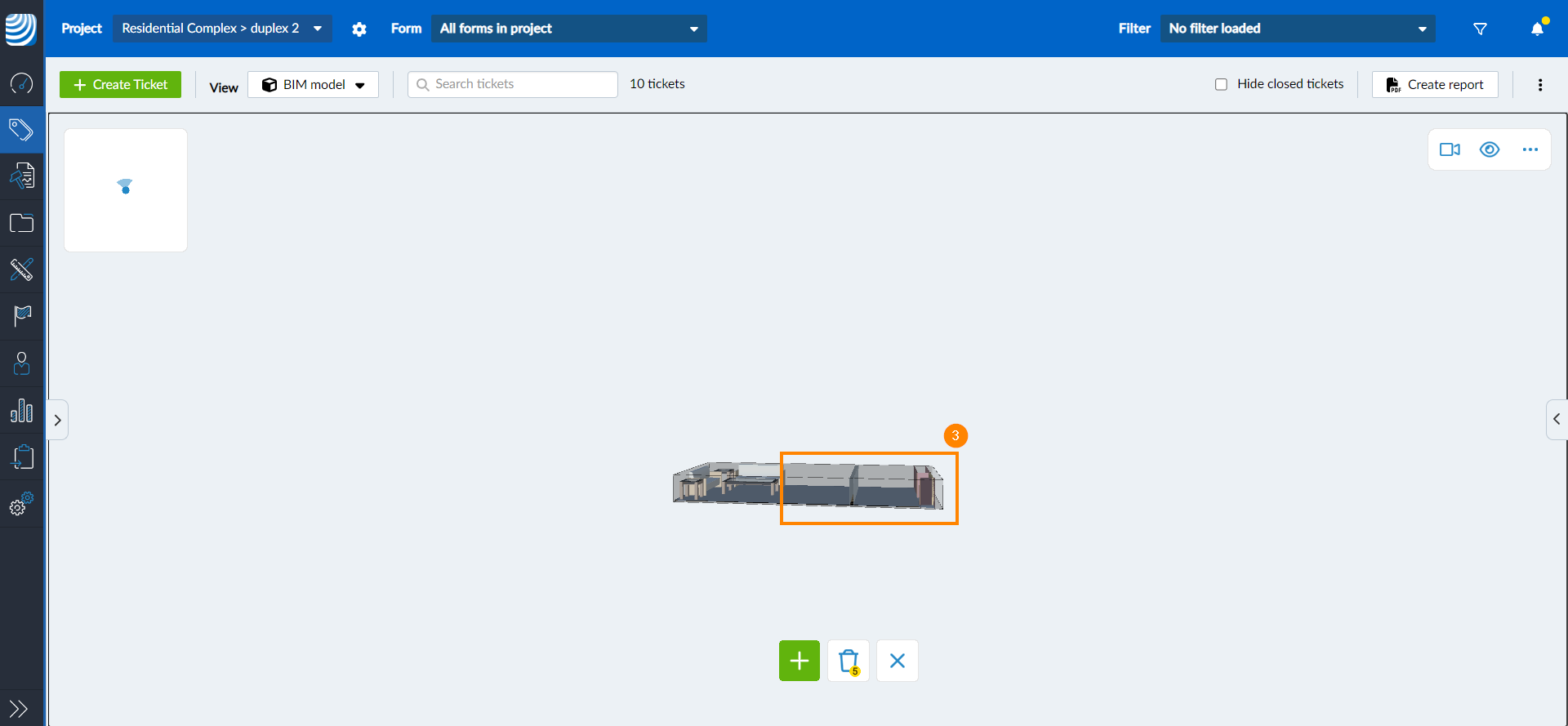

1. Proszę upewnić się, że nie zaznaczono żadnego pola sekcji
2. Proszę kliknąć ikonę , aby usunąć


Pokaż/ukryj płaszczyzny przekroju i pole przekroju

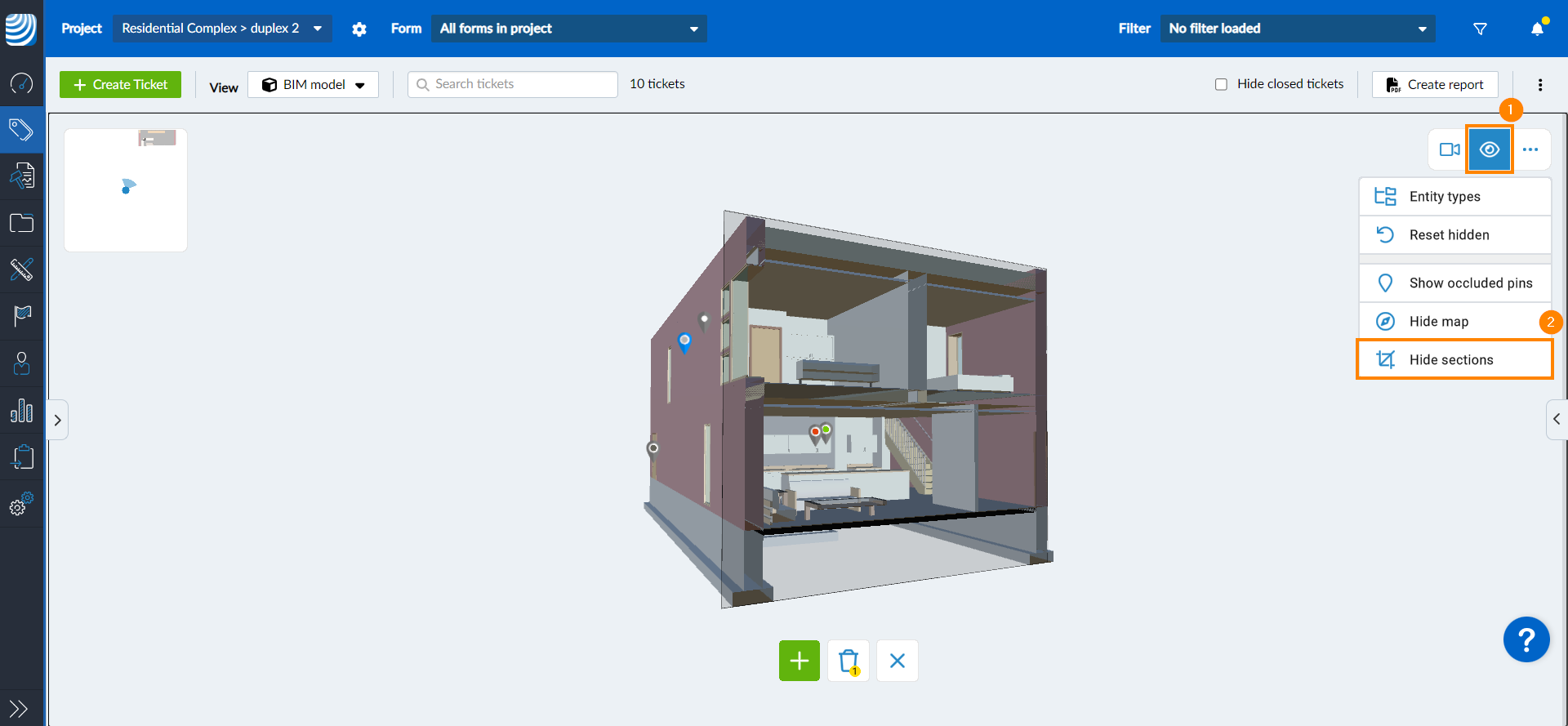

Aby ukryć płaszczyznę (płaszczyzny) przekroju lub pole przekroju podczas cięcia modelu:

1. Proszę kliknąć ikonę eye
2. Proszę kliknąć Ukryj sekcje


Ukrycie płaszczyzn przekroju i pola przekroju umożliwia wybór elementów znajdujących się za nim. W przeciwnym razie kliknięcie elementu spowoduje wybranie płaszczyzny przekroju.

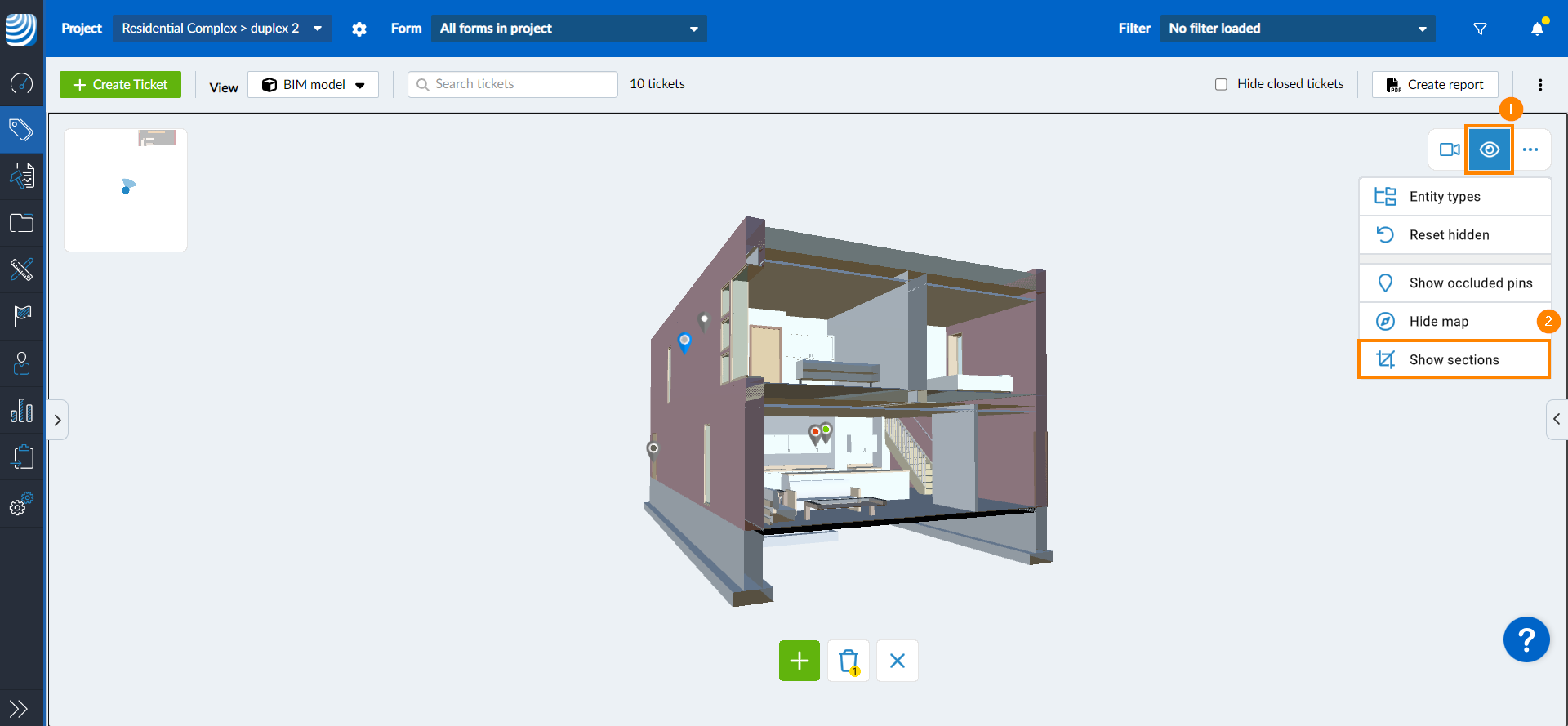

Aby ponownie wyświetlić płaszczyznę (płaszczyzny) przekroju:

1. Proszę kliknąć ikonę eye
2. Proszę kliknąć Pokaż sekcje
