Praca z narzędziem pomiarowym

Przegląd

Narzędzie pomiarowe umożliwia dokładny pomiar dowolnych odległości, obszarów, kątów, a także wymiarów elementów IFC za pomocą jednego kliknięcia. Proszę użyć tego narzędzia, aby zweryfikować określone wymiary.

Najpierw proszę przeczytać o przeglądarce BIM Viewer.

Jak uzyskać dostęp do narzędzia pomiarowego

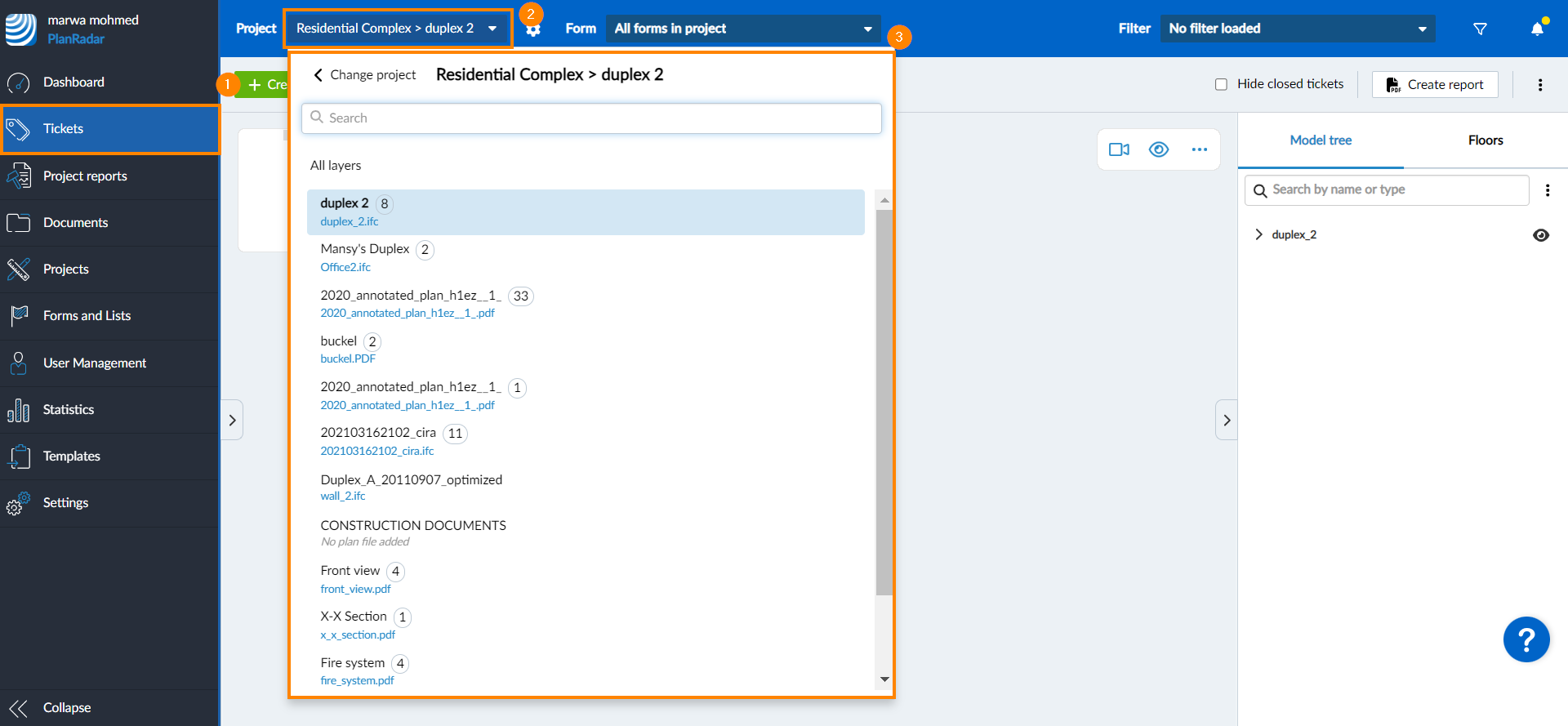

1. Proszę kliknąć Bilety
2. Proszę otworzyć listę rozwijaną projektu
3. Proszę wybrać projekt i warstwę

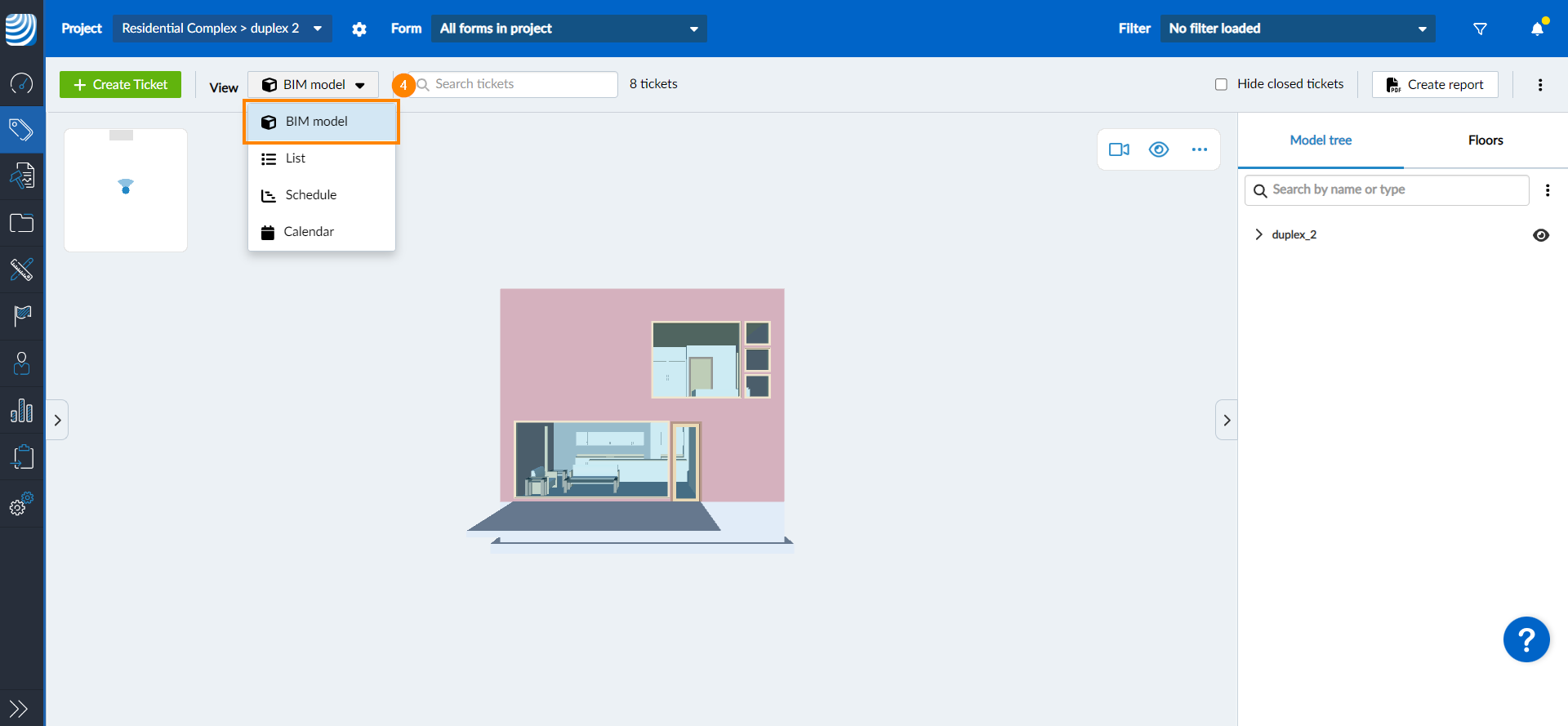

4. Proszę kliknąć BIM model w menu rozwijanym View

5. Proszę kliknąć menu więcej

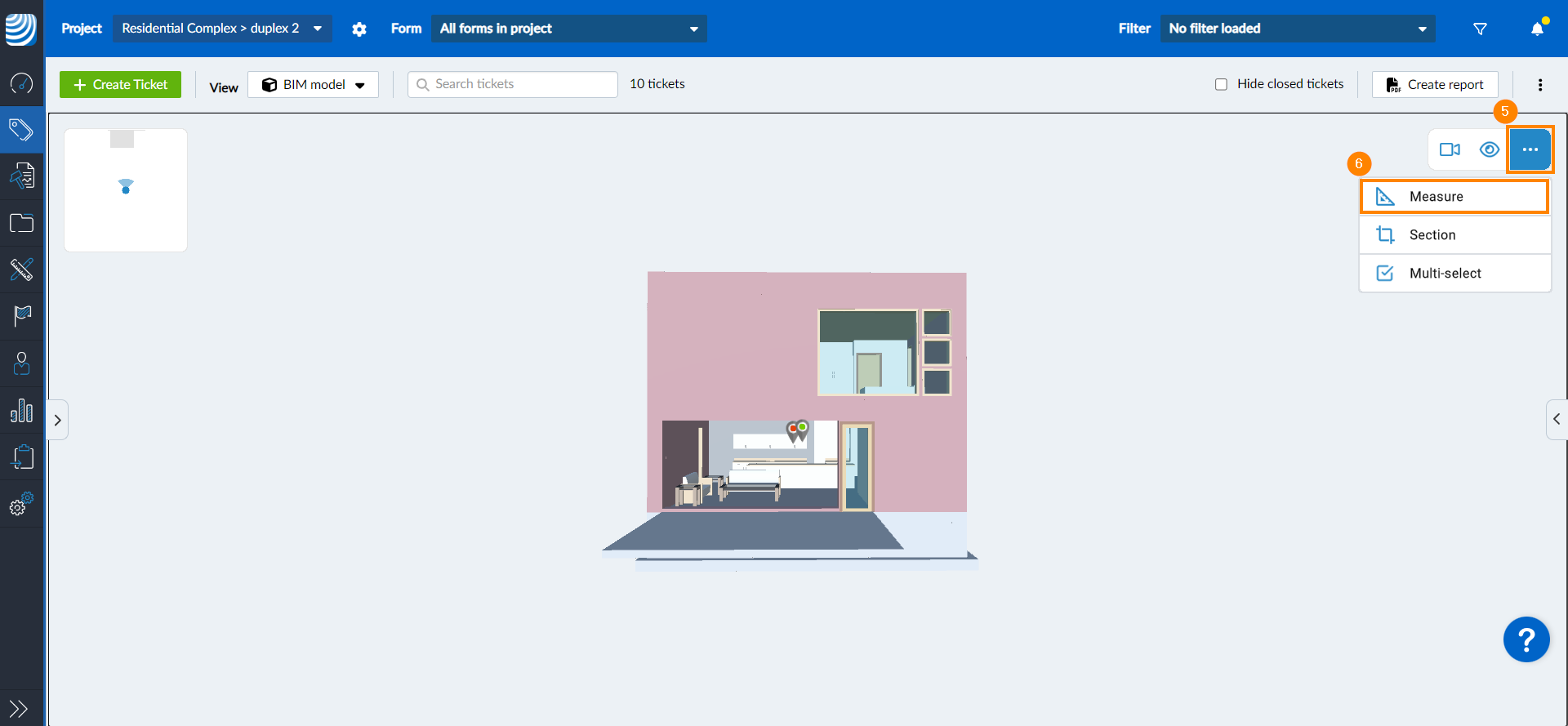

6. Proszę kliknąć Measure

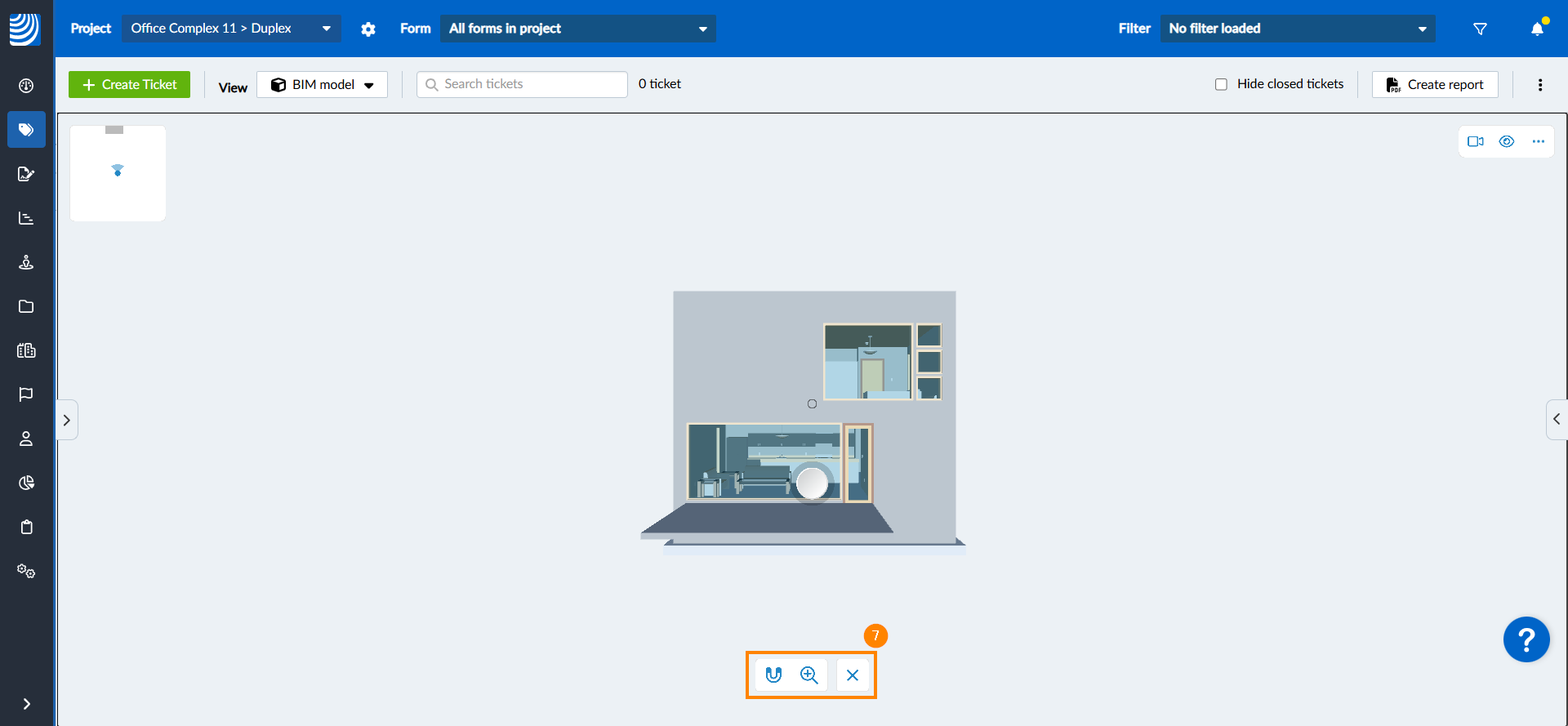

7. Okno dialogowe narzędzia pomiarowego wraz ze wszystkimi opcjami pojawia się w dolnej części przeglądarki


Pokaż wymiary elementu

Narzędzie pomiarowe umożliwia szybkie wyświetlanie wymiarów elementów w modelu BIM.

Wyświetlanie lub ukrywanie wymiarów elementu:

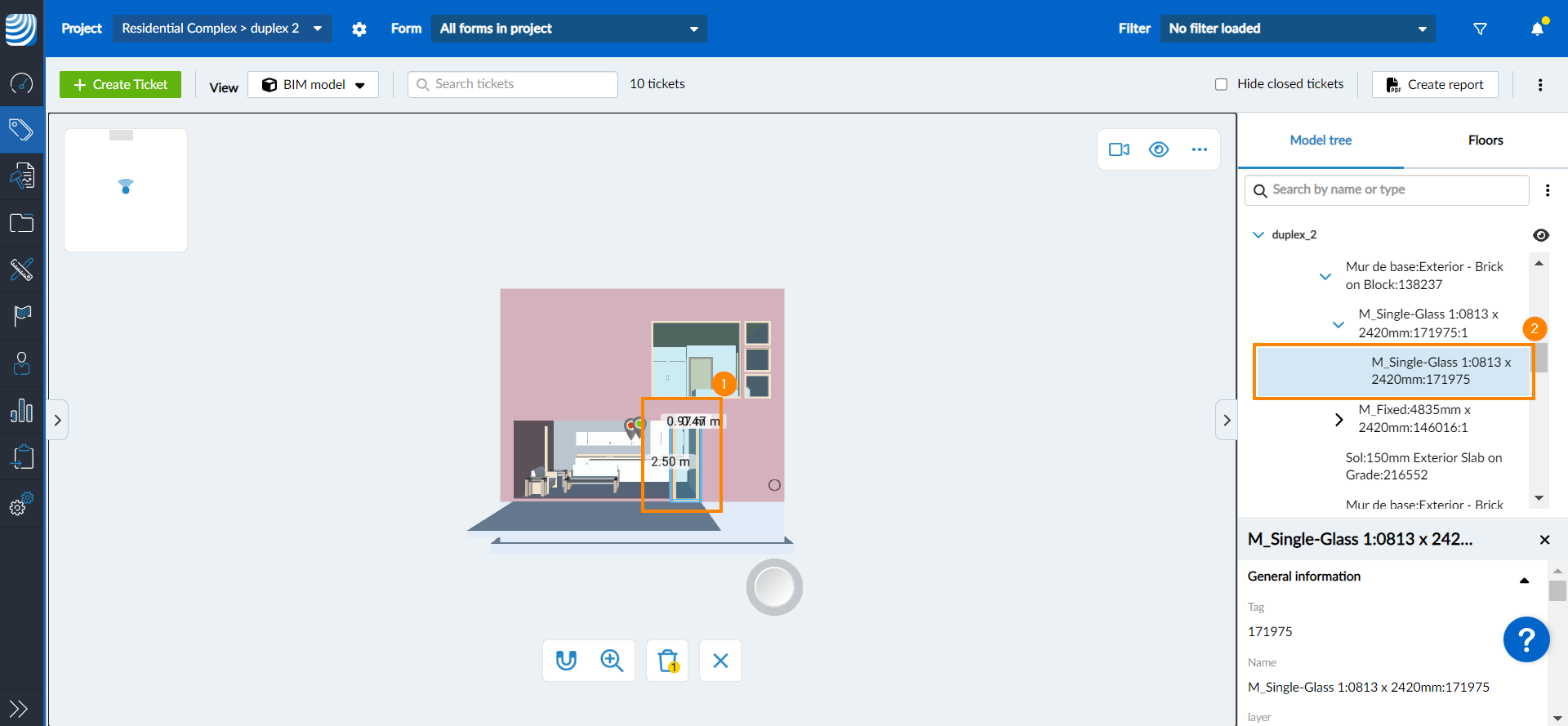

1. Proszę kliknąć element w widoku 3D
2. LUB kliknąć element w drzewie modelu

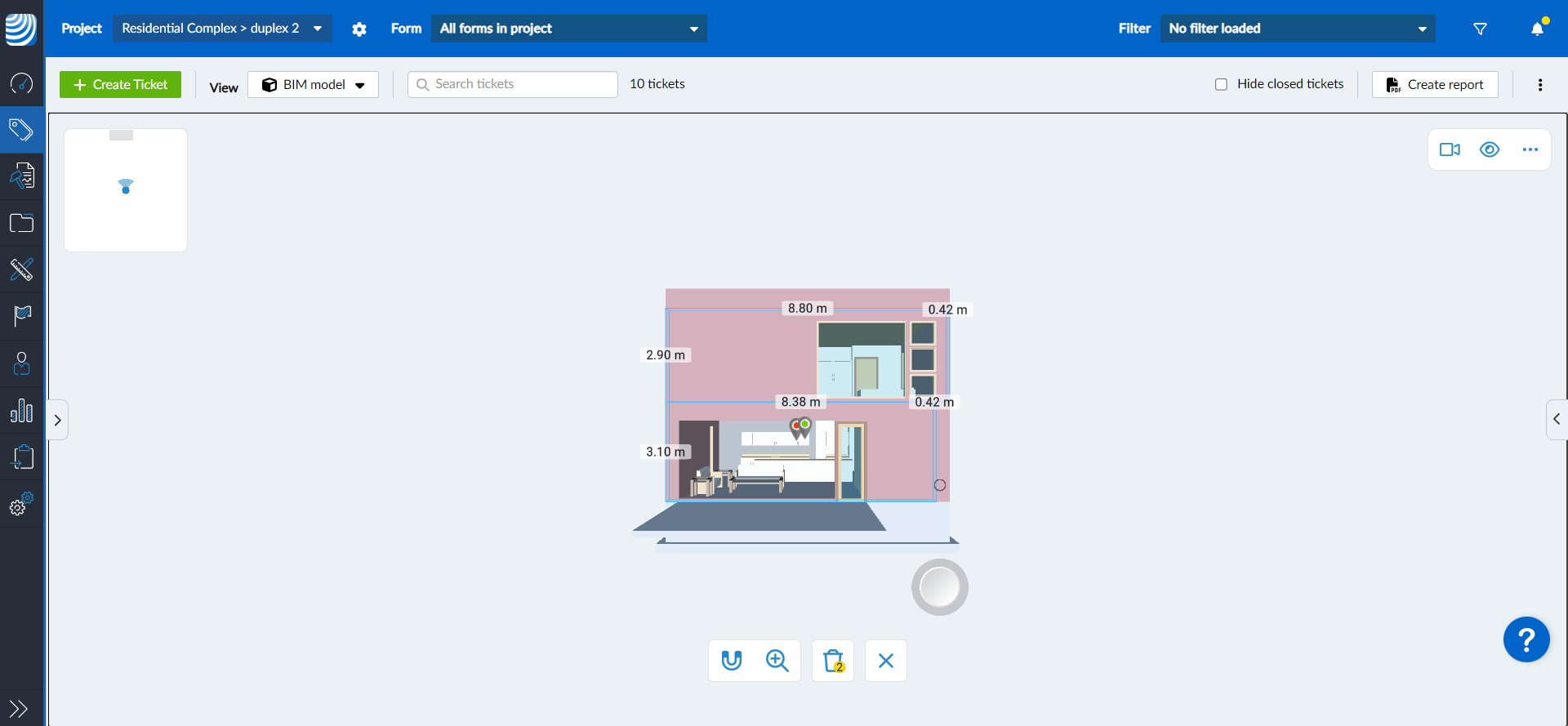

3. Wymiary elementu są wyświetlane w modelu 3D

4. Ponowne kliknięcie elementu ukrywa jego wymiary

Pomiary są wyświetlane nawet po zamknięciu narzędzia pomiarowego, dopóki nie zostaną usunięte zgodnie z opisem w Clear Measurements.

Pomiar określonego obszaru

Można umieścić dwa lub więcej punktów, aby zmierzyć odległości i obszary. Aby to zrobić:

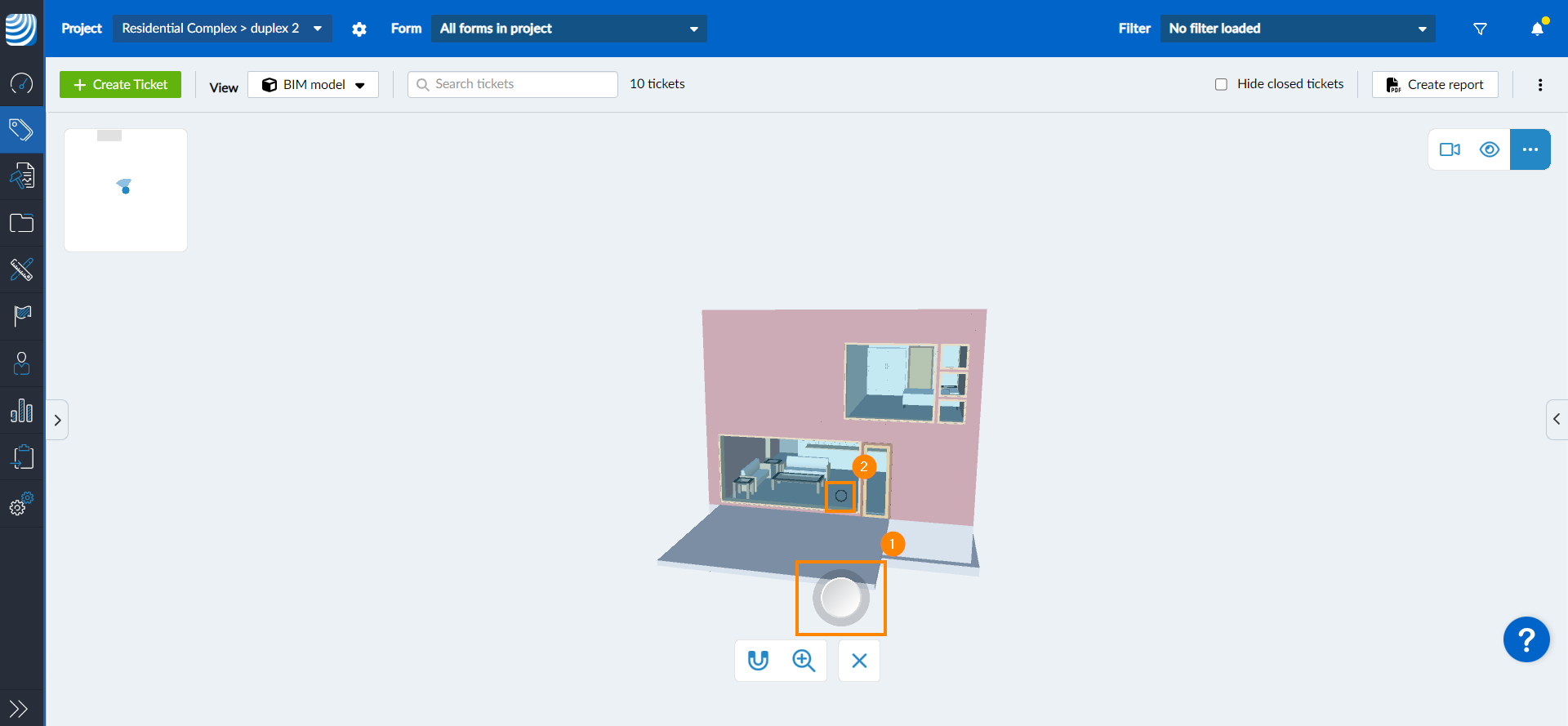

1. Proszę kliknąć uchwyt narzędzia pomiarowego i przeciągnąć go
2. Ustawić głowicę pomiarową w punkcie początkowym, w którym ma się rozpocząć pomiar

3. Proszę ponownie kliknąć uchwyt narzędzia pomiarowego i przeciągnąć go, aby przesunąć głowicę pomiarową z punktu początkowego do innego punktu, mierząc odległość pomiędzy nimi

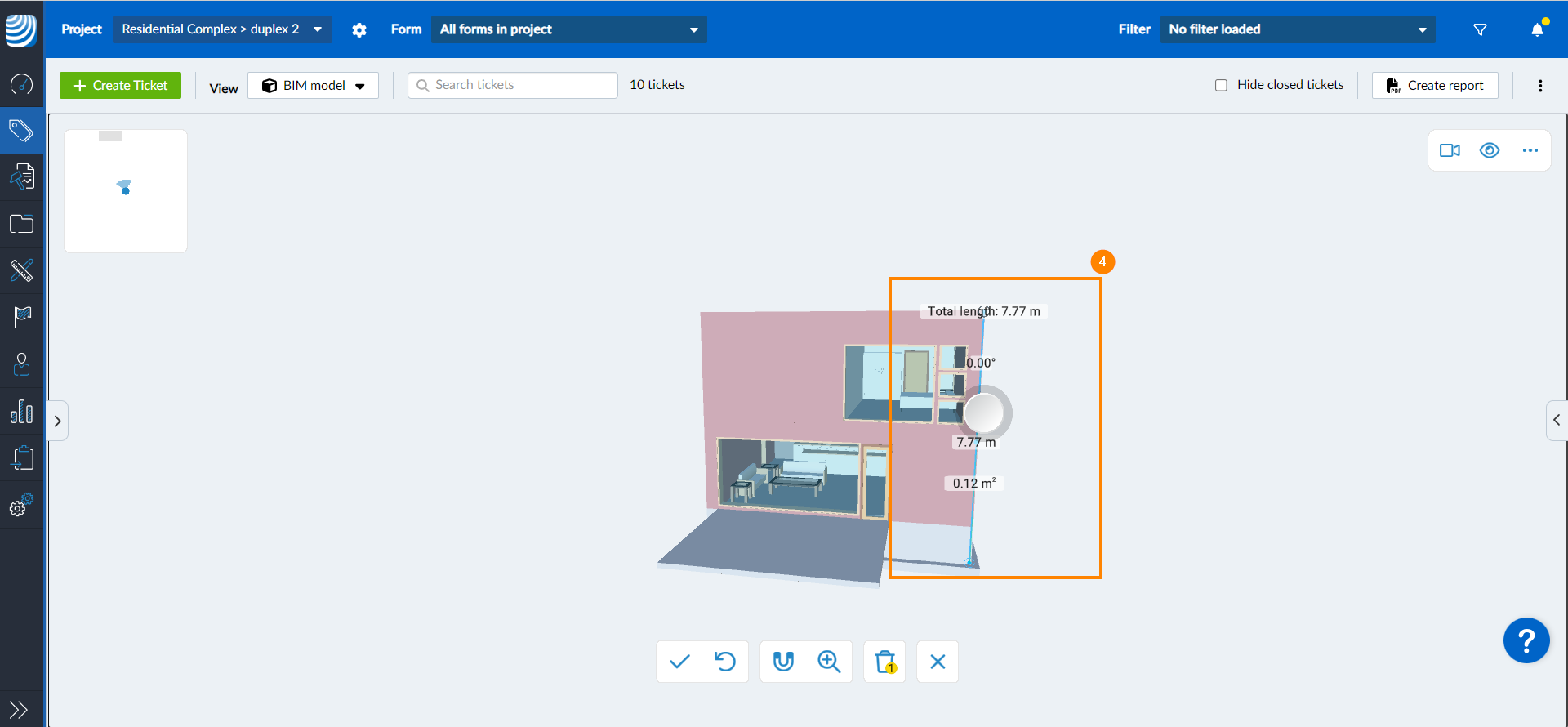

4. Pomiary dla wybranego obszaru są wyświetlane na modelu 3D

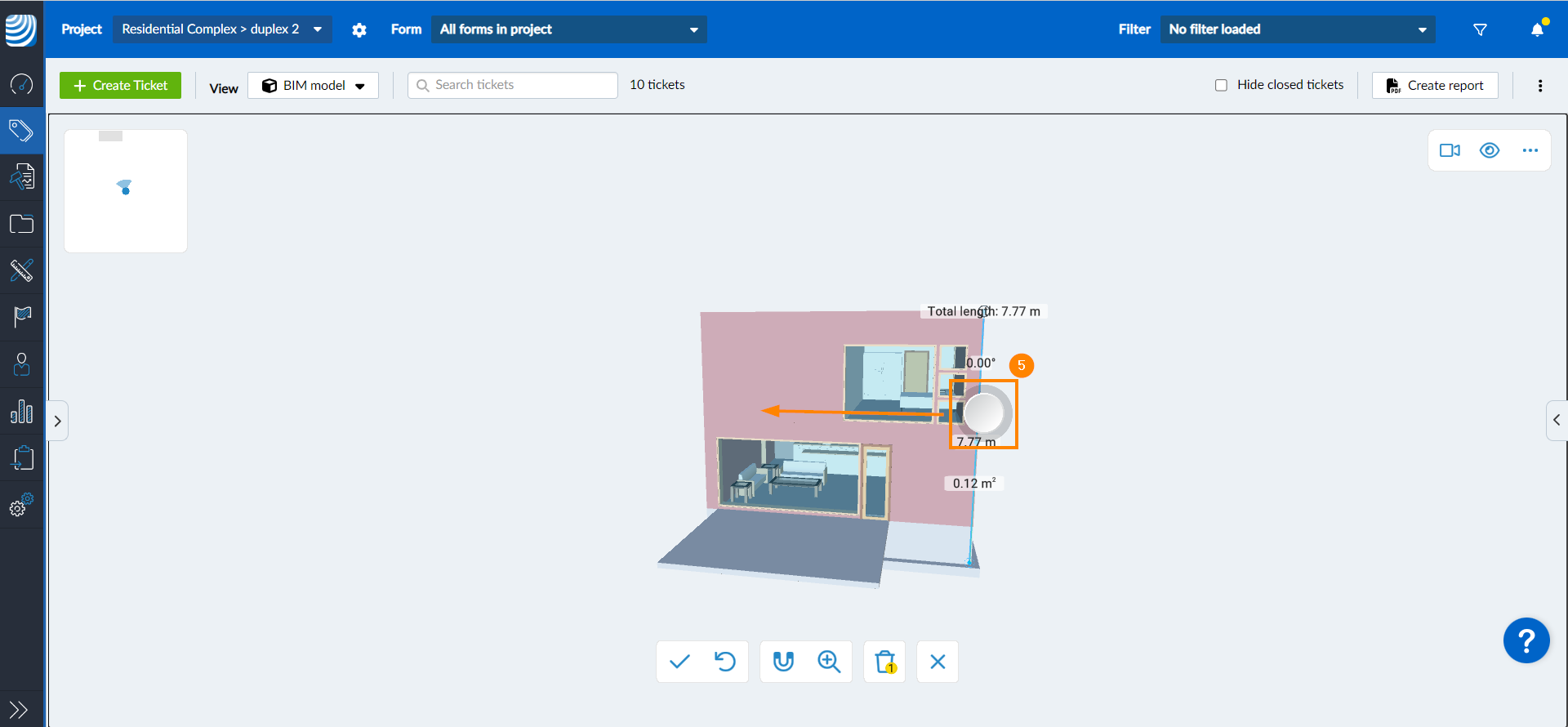

5. Opcjonalnie: Przeciągnąć uchwyt narzędzia pomiarowego, aby zmienić położenie głowicy pomiarowej i zmierzyć dodatkowe obszary

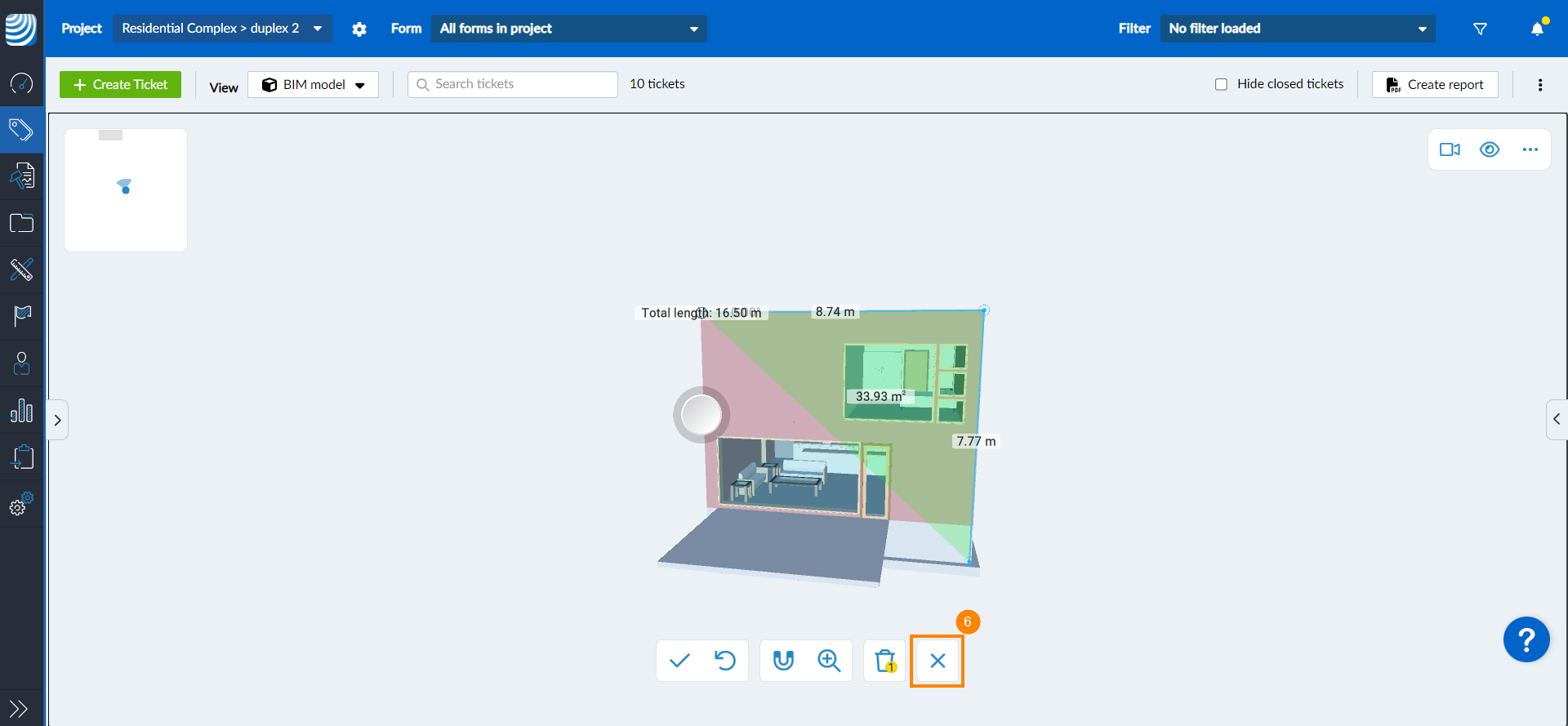

6. Opcjonalnie: Proszę kliknąć X, aby zamknąć narzędzie pomiarowe, co spowoduje zniknięcie uchwytu i głowicy w celu uzyskania wyraźniejszego widoku pomiarów


Proszę dodać dodatkowe pomiary

Dodanie dodatkowych pomiarów umożliwia rozpoczęcie nowego pomiaru z własnym punktem początkowym bez wpływu na inne pomiary. Aby to zrobić:

1. Po zakończeniu poprzedniego pomiaru proszę kliknąć ✔


2. Proszę kliknąć uchwyt narzędzia pomiarowego i przeciągnąć go
3. Ustawić głowicę pomiarową w nowym punkcie początkowym, w którym ma się rozpocząć pomiar
4. Proszę postępować zgodnie z opisem na stronie Zmierz określony obszar, zaczynając od kroku 5

Cofnij pomiar

Aby cofnąć jeden pomiar bez konieczności usuwania wszystkich pomiarów:

1. Proszę kliknąć ikonę cofnięcia


Cofnięcie pomiaru jest możliwe tylko przed potwierdzeniem pomiaru (kliknięcie przycisku ✔).

Proszę używać magnesów

Opcja magnesów upraszcza pomiary, umożliwiając przyciągnięcie narzędzia pomiarowego do narożników i punktów środkowych elementów. Aby użyć magnesów:

1. Proszę kontynuować, korzystając z Pomiar określonego obszaru
2. Proszę kliknąć ikonę magnesu

3. Umieścić głowicę pomiarową w punkcie początkowym mierzonej krawędzi
4. Po wykryciu narożnika głowica pomiarowa będzie miała kształt kwadratu

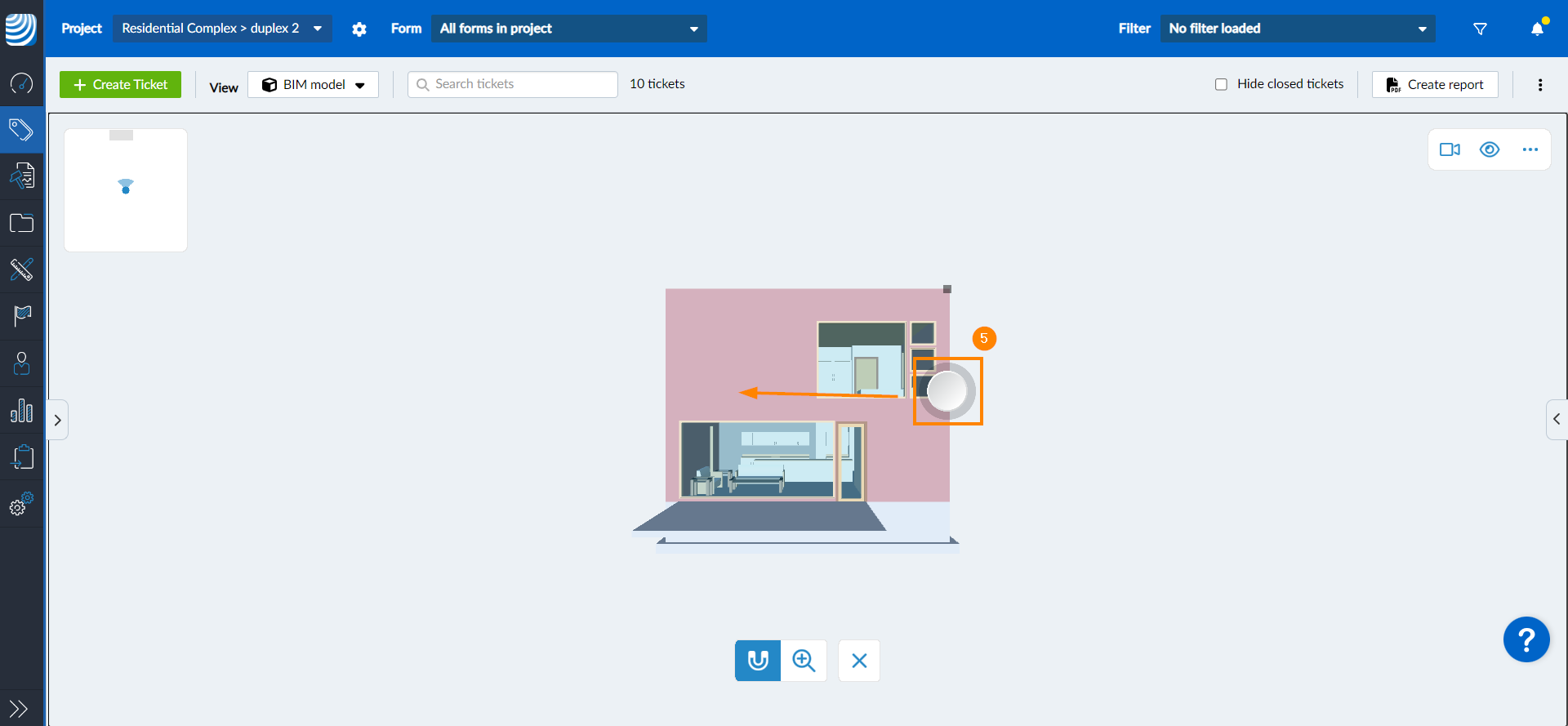

5. Proszę kliknąć uchwyt narzędzia pomiarowego i przeciągnąć go, aby przesunąć głowicę pomiarową z punktu początkowego do innego punktu

6. Po osiągnięciu narożnika lub punktu środkowego głowica pomiarowa będzie do niego przylegać do momentu przejścia dalej.

Proszę użyć lupy

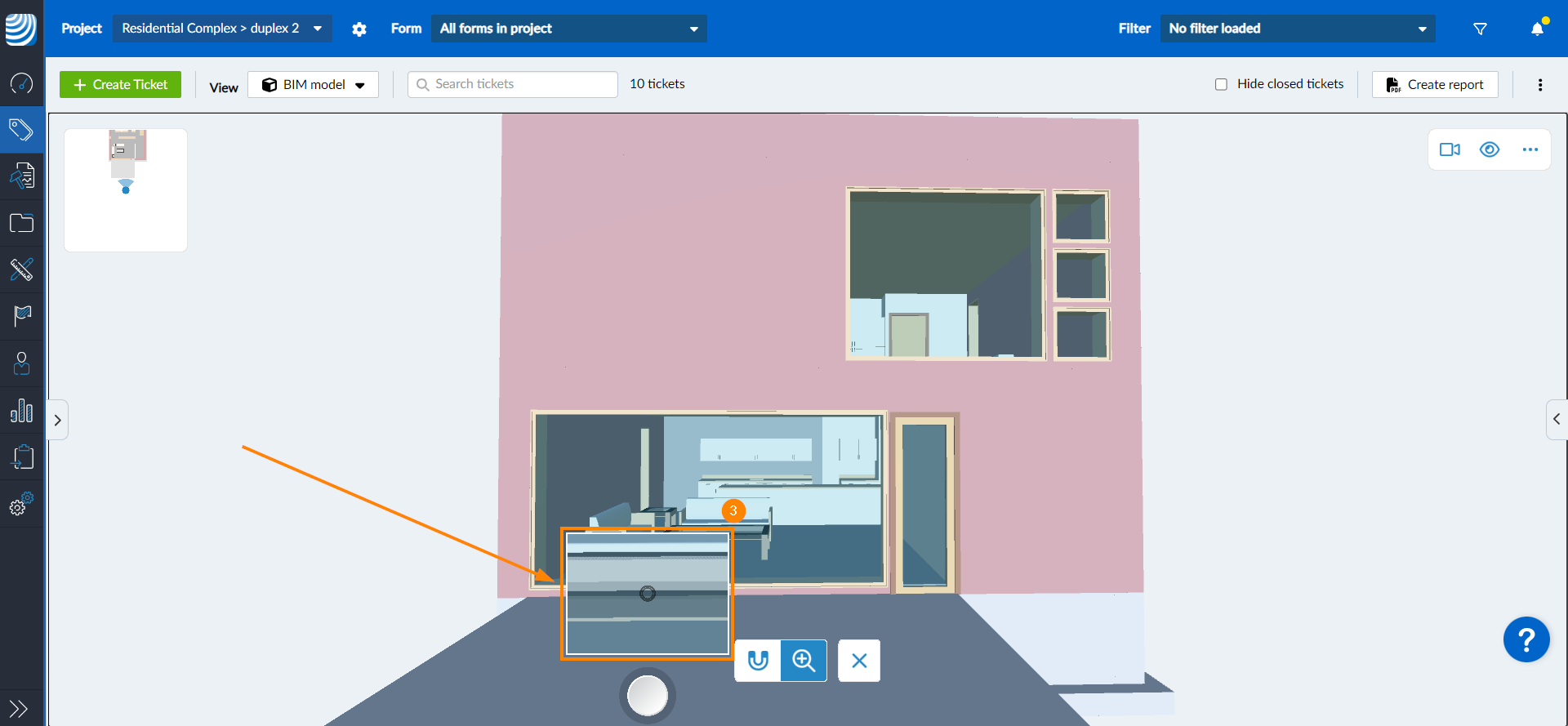

Opcja lupy powiększa obszar wokół głowicy pomiarowej, umożliwiając ustawienie linii pomiarowej dokładnie tam, gdzie jest to potrzebne. Aby włączyć lupę:

1. Proszę kontynuować, korzystając z Pomiar określonego obszaru

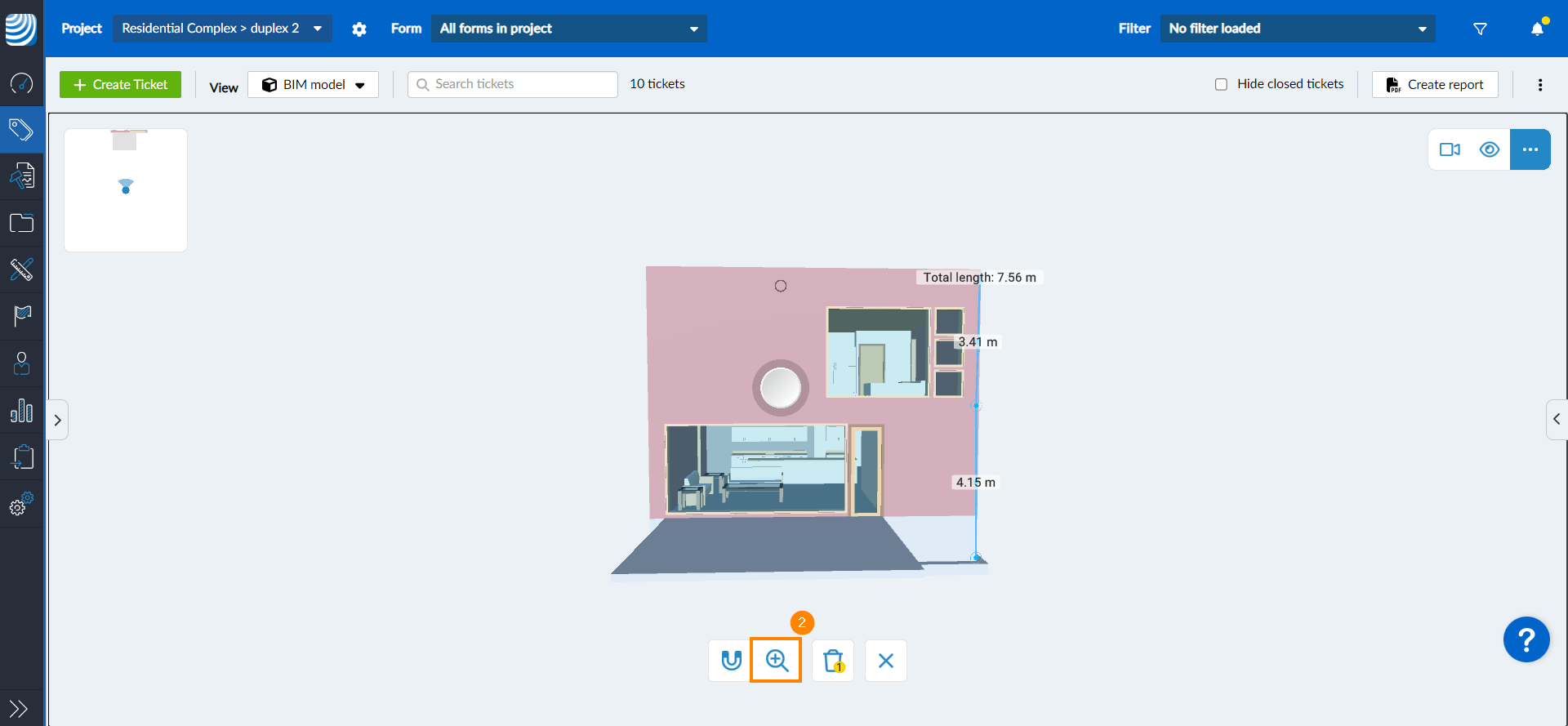

2. Proszę kliknąć ikonę lupy

3. Obszar wokół głowicy pomiarowej zostanie wyświetlony w powiększeniu


Wyraźne pomiary

Aby wyczyścić wszystkie pomiary:

1. Proszę kliknąć ikonę delete (wskazuje ona liczbę istniejących pomiarów, które zostaną usunięte)


Pomiary można wyczyścić tylko wtedy, gdy narzędzie pomiarowe jest otwarte.
