Przegląd
Znaczniki planów umożliwiają wizualne wyróżnianie, dodawanie adnotacji i przekazywanie informacji bezpośrednio na planach projektów - zarówno w celu współpracy, jak i osobistego odniesienia.
- Znaczniki publiczne są widoczne dla wszystkich użytkowników z dostępem do planu.
- Prywatne znaczniki są widoczne tylko dla twórcy.
- Pomiary (Odległość, Ścieżka i Obszar) działają jak znaczniki i obliczają odległość lub obszar.
Dostęp i uprawnienia
Wszyscy użytkownicy wewnętrzni mogą tworzyć i zarządzać własnymi znacznikami prywatnymi.
Aby tworzyć lub zarządzać znacznikami publicznymi - w tym znacznikami utworzonymi przez innych użytkowników - potrzebne jest uprawnienie roli "Zarządzaj znacznikami publicznymi".
Każdy, kto ma dostęp do planu, w tym podwykonawcy i obserwatorzy, może przeglądać jego znaczniki publiczne.
Proszę przeczytać więcej w Uprawnienia oraz w Typy użytkowników.
Jak uzyskać dostęp
Dostęp, tworzenie i zarządzanie znacznikami planu można uzyskać w dwóch miejscach:
- Zadania Widok planu - dostępny zarówno w aplikacji internetowej, jak i mobilnej
- Projekty > Plany i warstwy - dostępne tylko w aplikacji internetowej
Znaczniki utworzone w jednym widoku są automatycznie widoczne w drugim.
Ponieważ proces jest taki sam w obu widokach, w tym artykule jako przykładu użyto widoku planu Zadania.

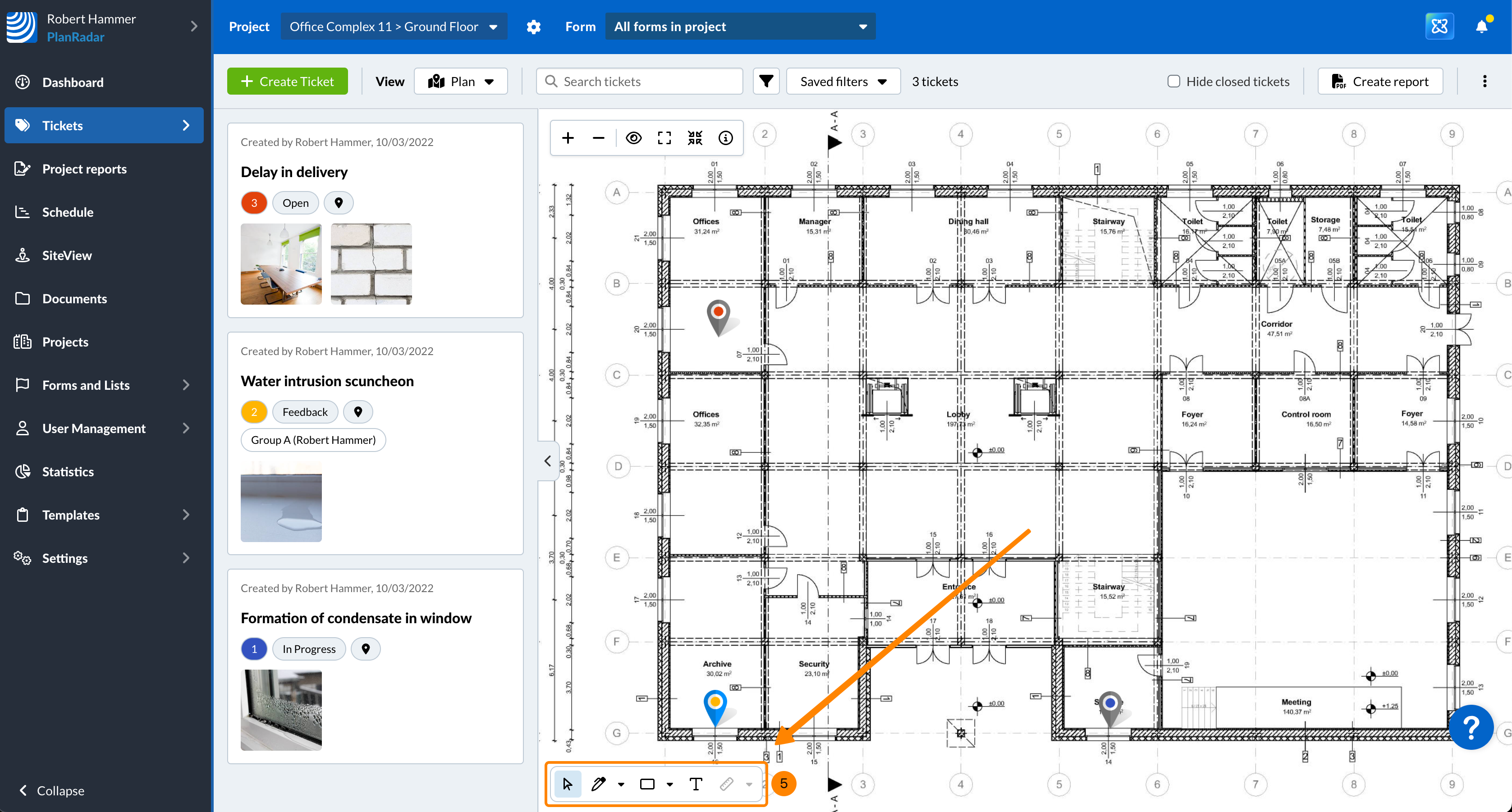

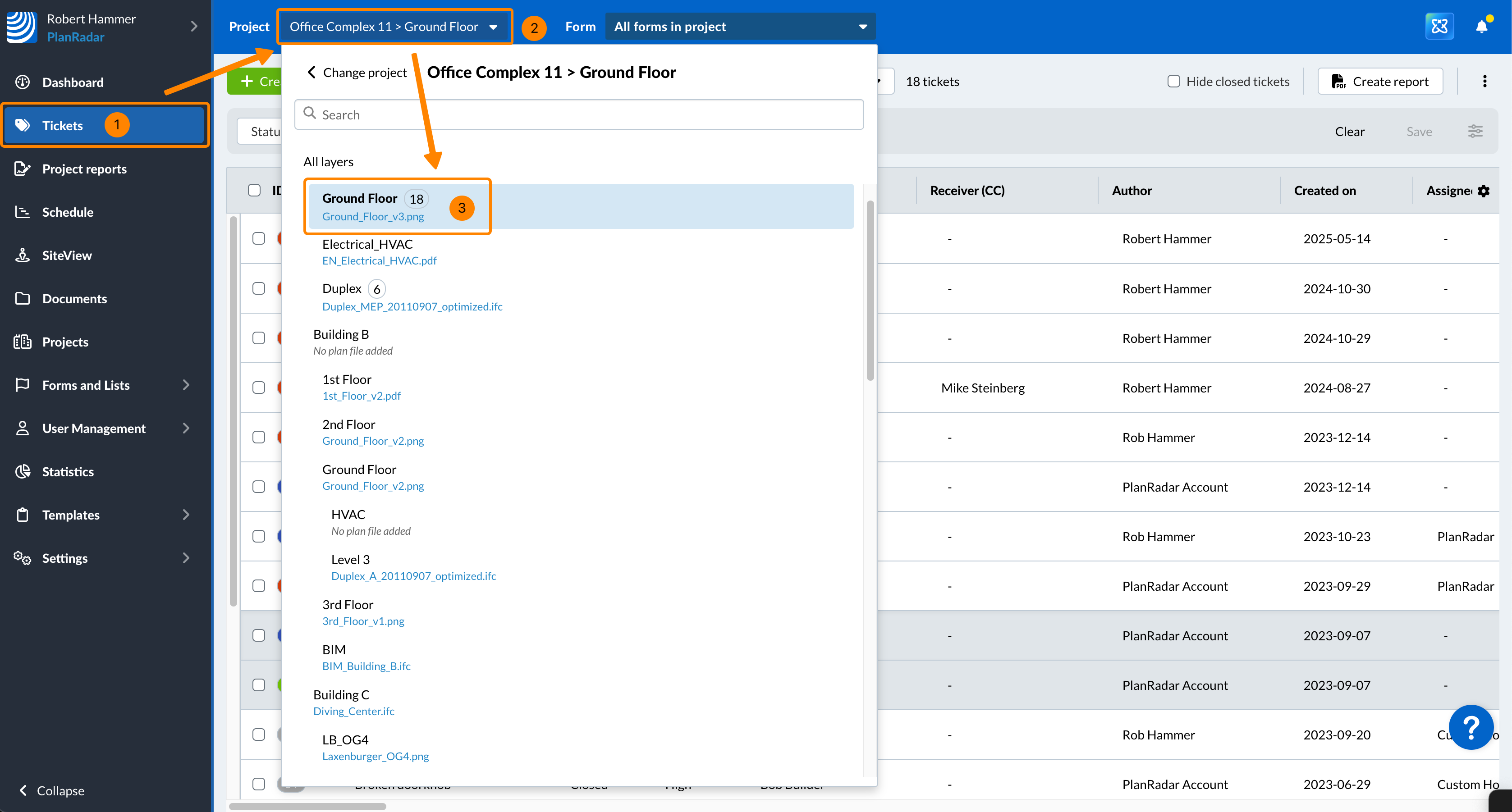

Aby uzyskać dostęp do widoku planu Zadania:
- Proszę kliknąć Zadania
- Proszę otworzyć menu Project
- Proszę kliknąć warstwę/plan, np. Parter
- Z listy rozwijanej View proszę wybrać Plan
- Widzą Państwo widok planu Zadania z paskiem narzędzi znaczników planu
Aby uzyskać więcej miejsca do przeglądania planu, można również Pokaż/ukryj Zadania Lista i Pokaż/ukryj tytuły menu głównego.

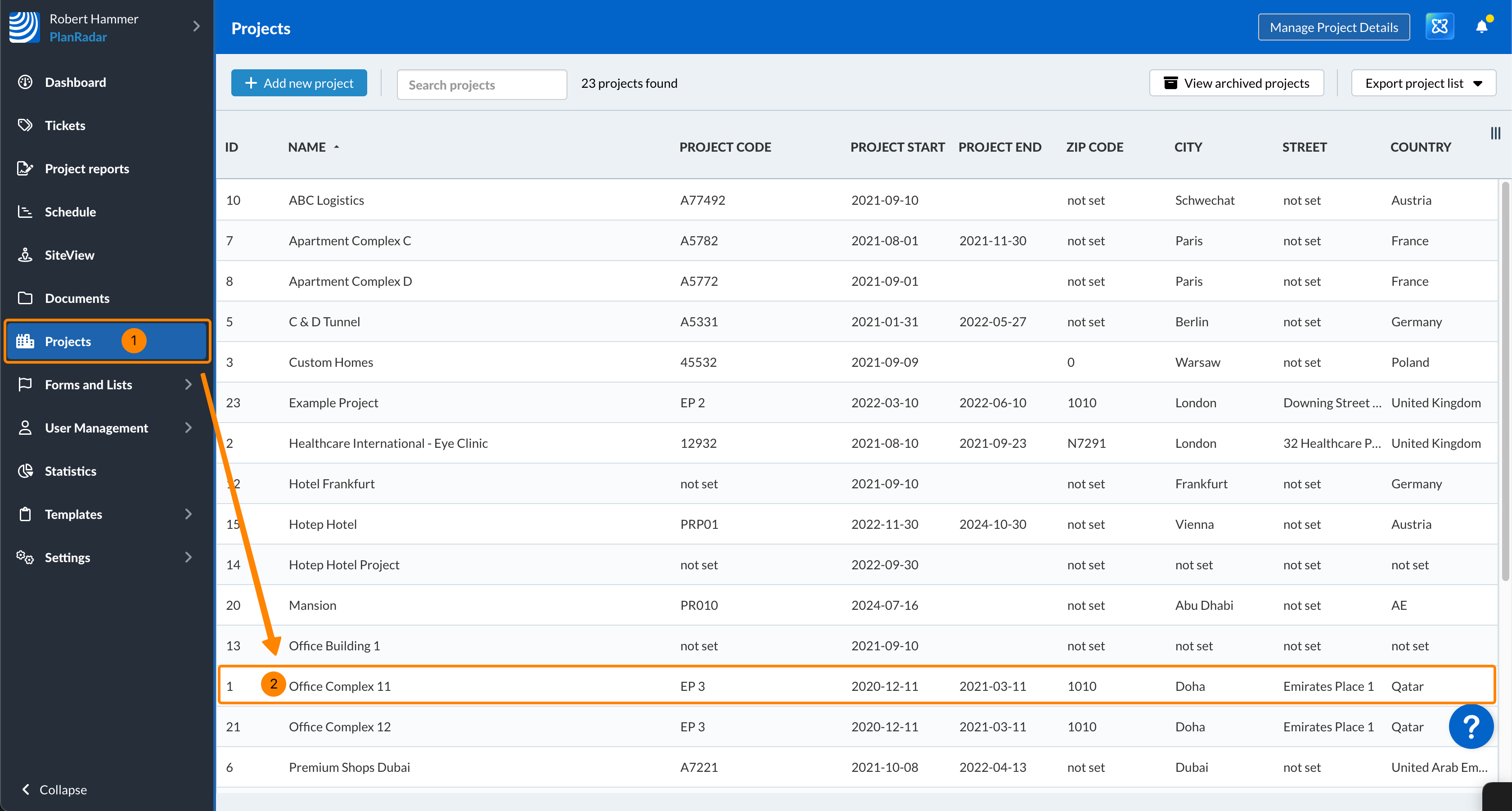

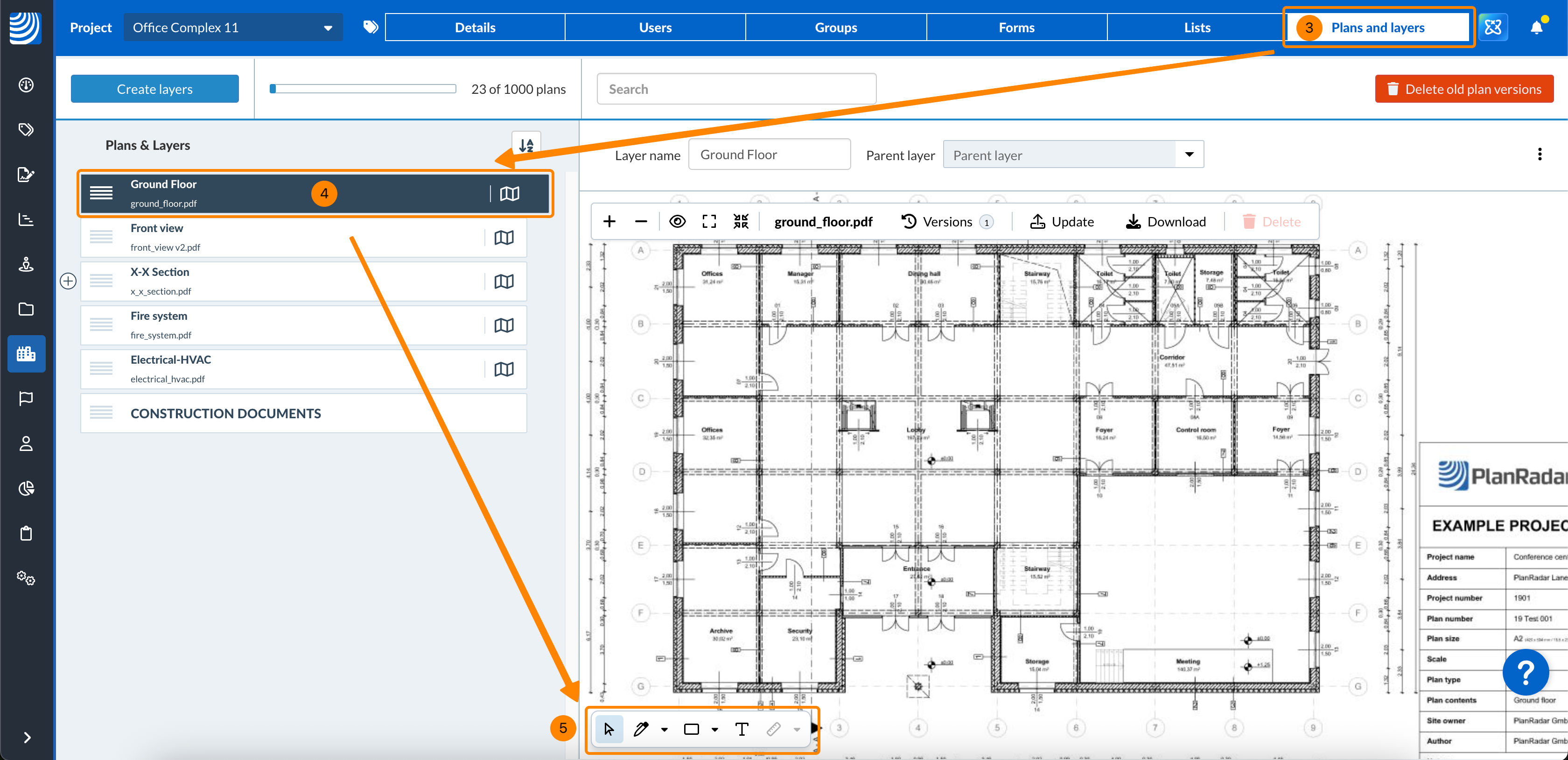

Aby uzyskać dostęp do planu w "Planach i warstwach" projektu:
- Proszę kliknąć Projekty
- Proszę kliknąć na projekt, aby go otworzyć
- Proszę kliknąć Plany i warstwy
- Proszę kliknąć warstwę/plan, np. Parter
- Plan jest widoczny na pasku narzędzi znaczników planu

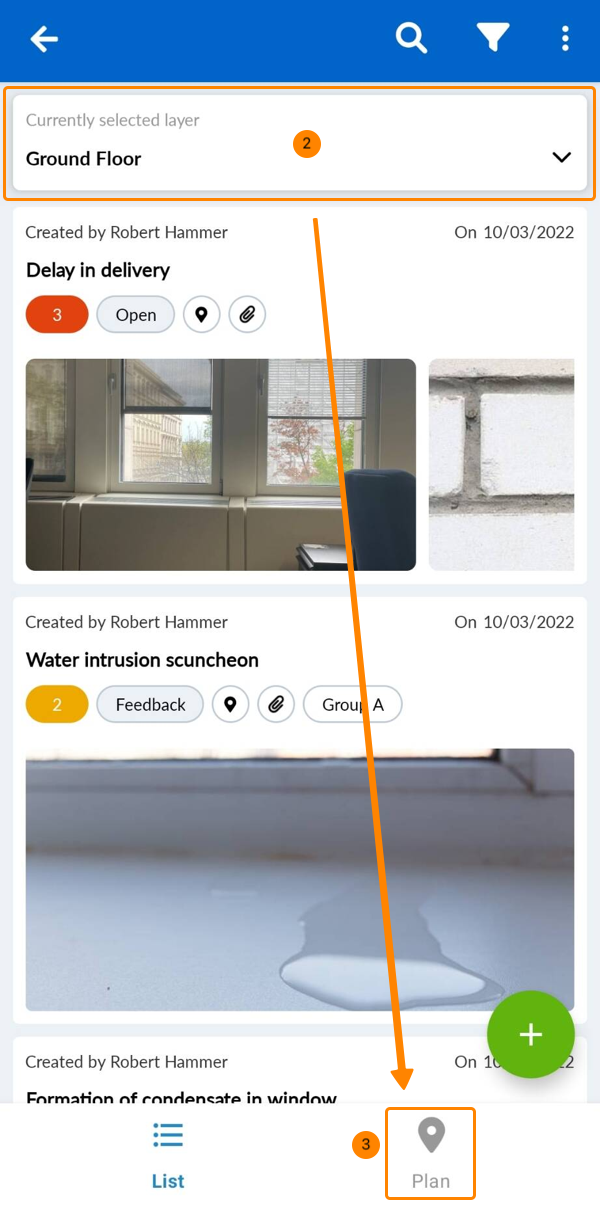

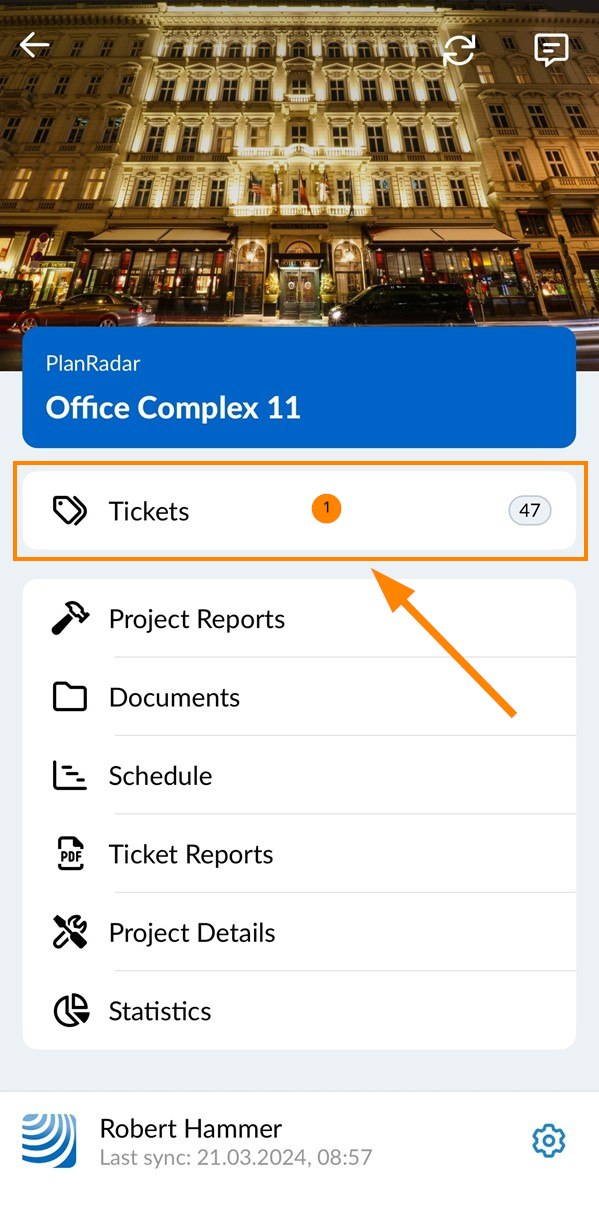

- Proszę dotknąć Zadania w menu głównym
- Proszę wybrać warstwę, np. Parter
Widok planu nie jest dostępny, gdy wybrana jest opcja Wszystkie warstwy. - Tap Plan

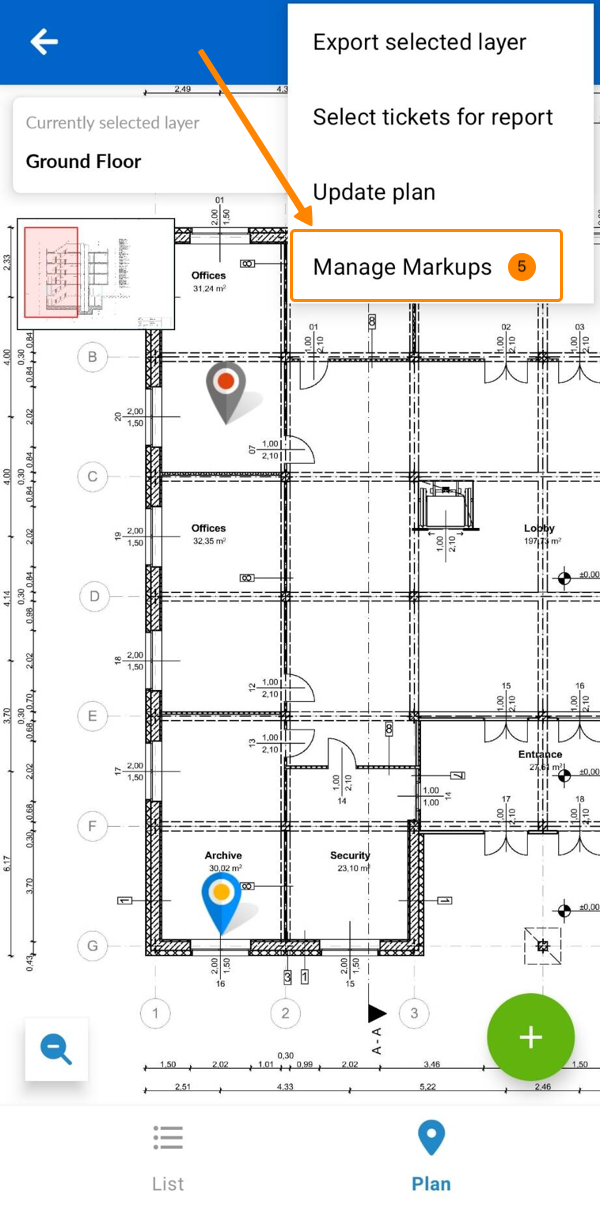

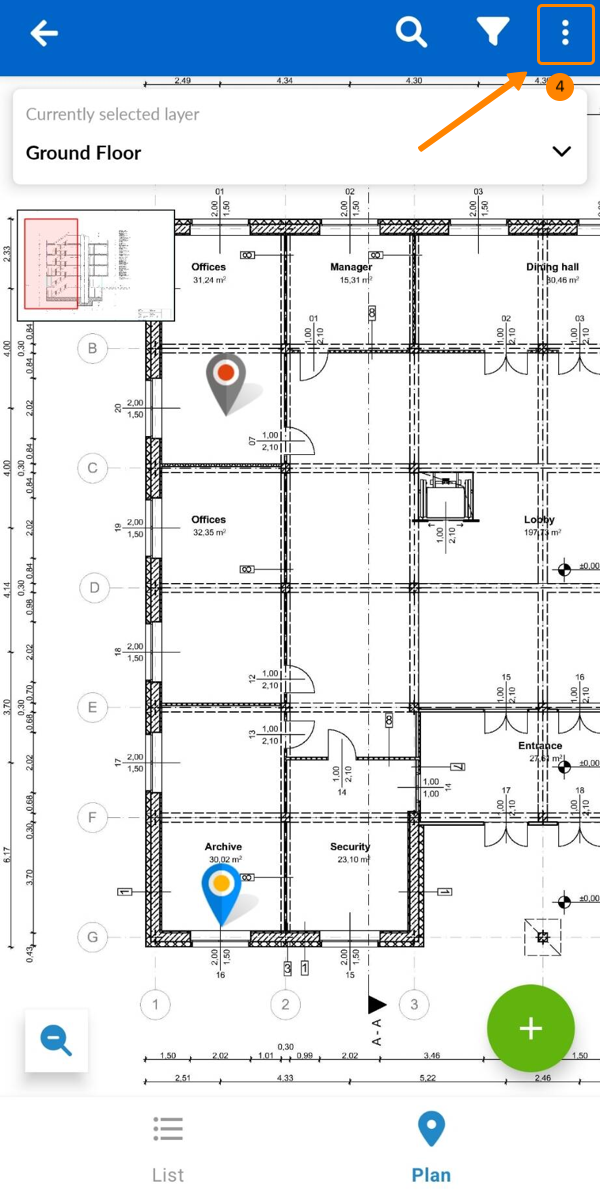

- Proszę otworzyć menu More
- Proszę dotknąć Zarządzaj znacznikami

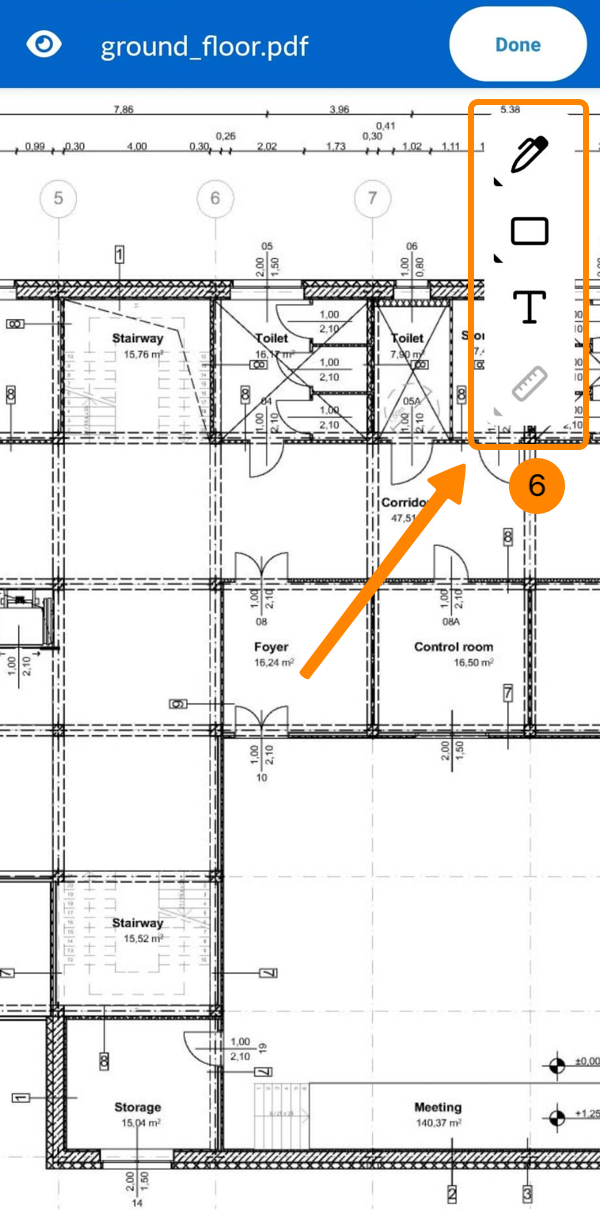

- Widzą Państwo widok planu z paskiem narzędzi znaczników planu
Narzędzia znaczników (według typu)
Istnieją różne narzędzia znaczników, które są pogrupowane w poniższych menu według typów znaczników:

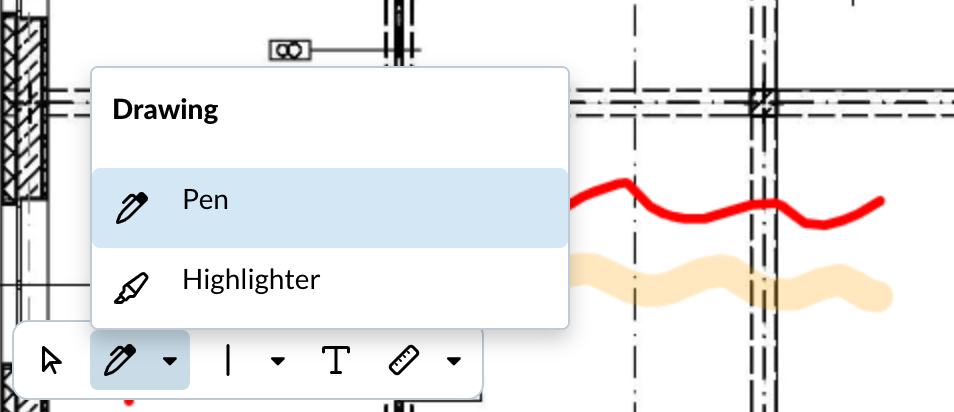

Rysunek
Narzędzia do rysowania odręcznego obejmują Pióro i Zakreślacz. Działają one tak samo, przy czym zakreślacz jest domyślnie grubszy i przezroczysty.

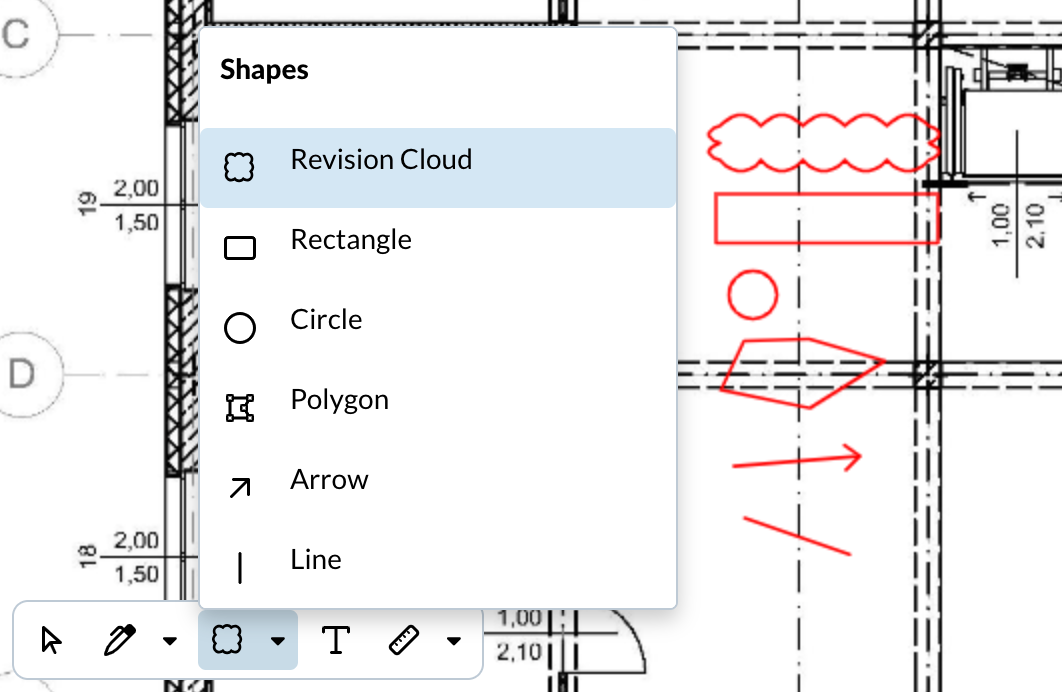

Kształty
Kształty obejmują chmurę rewizji , Prostokąt, Okrąg, Wielokąt, Strzałka i Linia narzędzia znaczników.
Tekst
Narzędzie do oznaczania tekstu umożliwia dodawanie notatek bezpośrednio na planie.

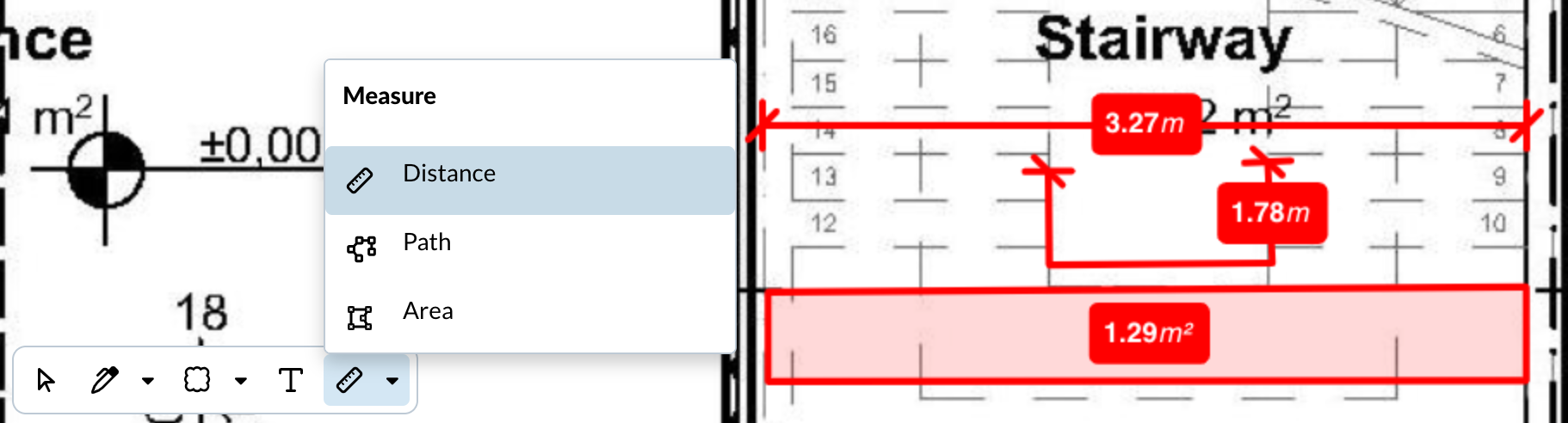

Pomiary
Pomiary obejmują narzędzia znaczników Odległość, Ścieżka i Obszar.
- Distance mierzy odległość w linii prostej między dwoma punktami w metrach.
- Ścieżka mierzy całkowitą długość między wieloma punktami w metrach.
- Obszar mierzy zamkniętą powierzchnię w metrach kwadratowych.
Pomiary są dostępne dopiero po przejściu na stronę Calibrate Scale for a Plan.
Tworzenie znaczników
Tworzenie znaczników
Podczas tworzenia nowego znacznika automatycznie dziedziczy on ustawienia formatowania z ostatniego znacznika tego samego narzędzia znaczników. Umożliwia to szybkie dodawanie wielu znaczników ze spójną stylizacją.
Wszystkie nowe znaczniki są domyślnie prywatne.
Znaczniki są zapisywane w wersji planu. Po przesłaniu nowej wersji planu wszelkie znaczniki wprowadzone w poprzedniej wersji nie są już widoczne. Proszę również zobaczyć Aktualizuj plany.
Aby utworzyć znacznik:
- Proszę wybrać narzędzie do zaznaczania z paska narzędzi.
- Proszę umieścić lub narysować znaczniki na planie.
- Po umieszczeniu znaczników są one automatycznie zapisywane i wyświetlane w trybie edycji.
Następnie można edytować znacznik, aby na przykład go upublicznić lub dostosować wygląd znacznika, jak opisano poniżej.
Umieszczanie lub rysowanie znaczników
Kroki umieszczania lub rysowania znaczników różnią się nieznacznie w zależności od narzędzia znaczników:
Długopis i zakreślacz:
- Proszę kliknąć/dotknąć i przytrzymać, aby rozpocząć rysowanie.
- Zwolnienie do końca.
Pola tekstowe, Kształty (z wyjątkiem Wielokątów) i Pomiary odległości:
- Proszę kliknąć/dotknąć i przytrzymać, aby umieścić pierwszy punkt lub narożnik.
- Proszę zwolnić przycisk, aby umieścić drugi punkt lub narożnik.
- Dla pól tekstowych: Proszę wpisać tekst i kliknąć/dotknąć poza polem tekstowym.
Kształty wielokątów i pomiary powierzchni:
- Proszę kliknąć/dotknąć, aby umieścić każdy punkt.
- Proszę ponownie kliknąć/dotknąć punkt początkowy, aby zamknąć kształt.
Pomiary ścieżki:
- Proszę kliknąć/dotknąć, aby umieścić każdy punkt.
- Proszę dwukrotnie kliknąć/dotknąć ostatniego punktu lub nacisnąć Enter, aby zakończyć.
Wyświetlanie/ukrywanie znaczników na planie
Domyślnie widoczne są wszystkie znaczniki utworzone przez użytkownika lub publiczne:
Znaczniki można wyświetlać/ukrywać poprzez:
-
Widoczność znaczników:
- Prywatne
- Publiczne
-
Typ znaczników:
- Pomiary
- Rysunki
- Kształty
- Teksty

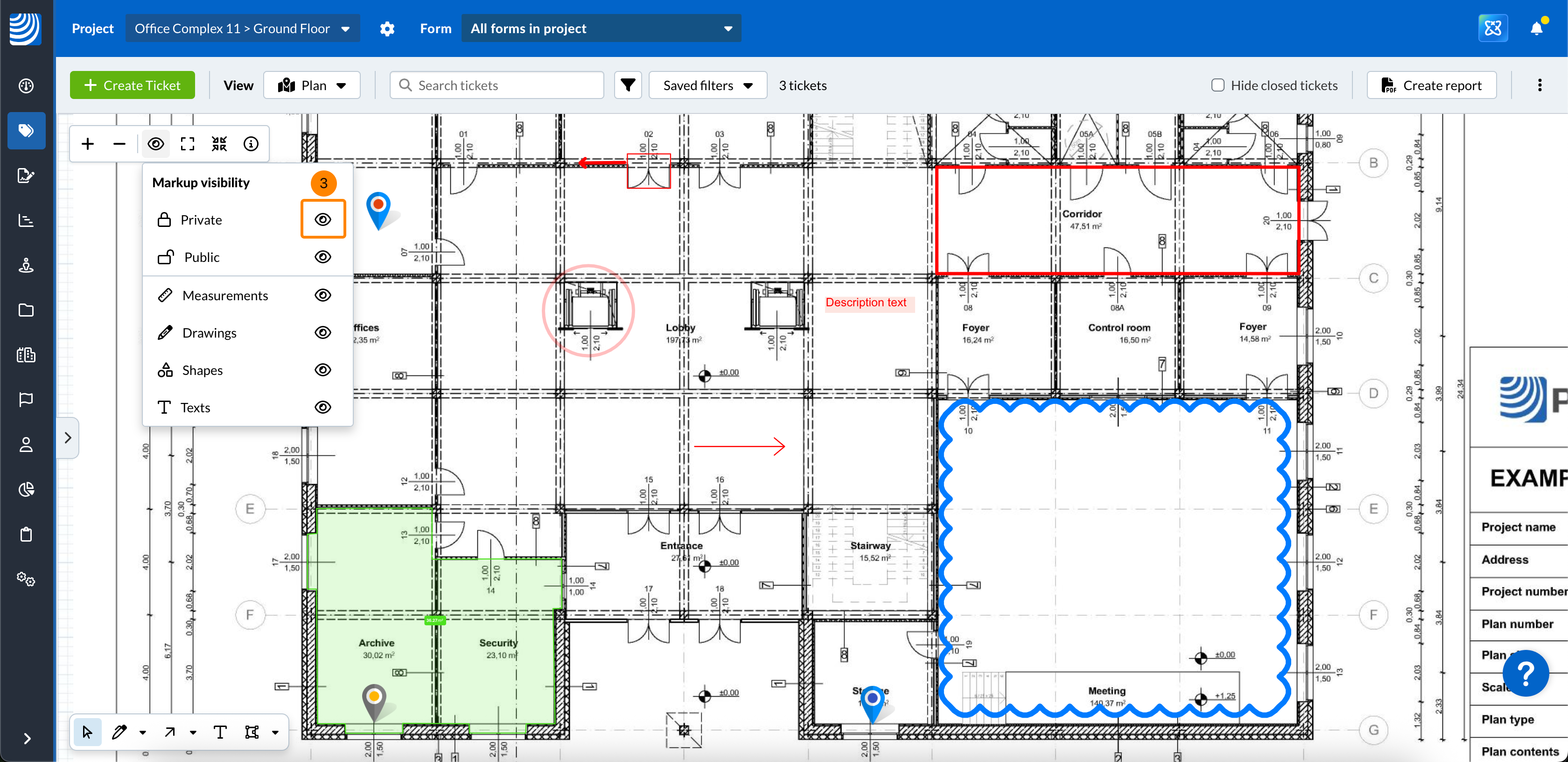

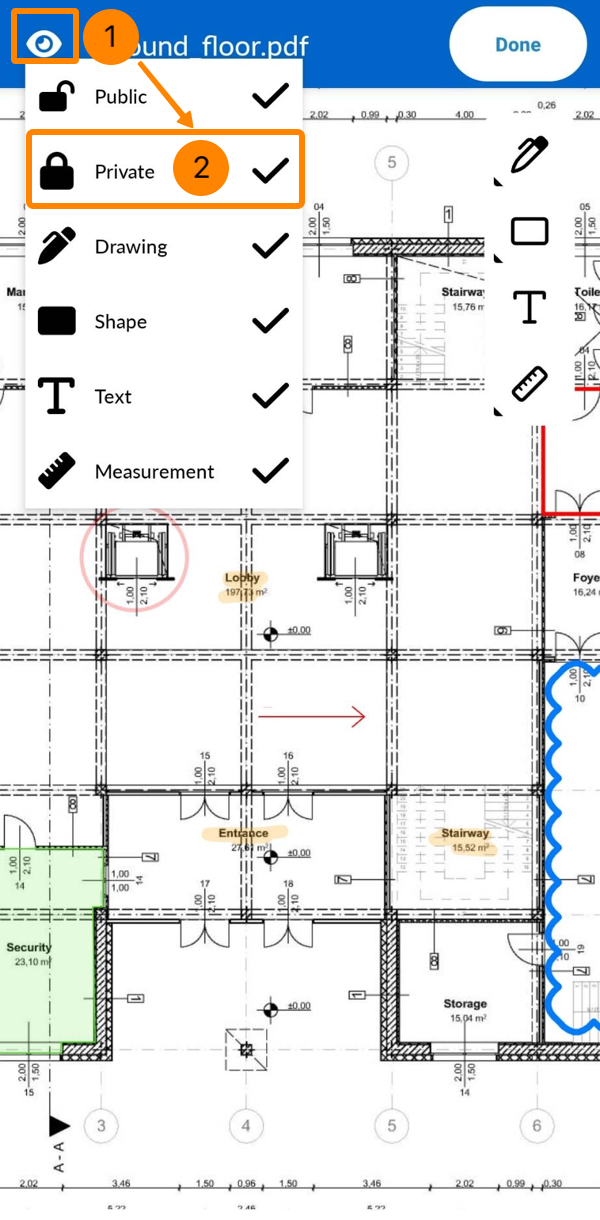

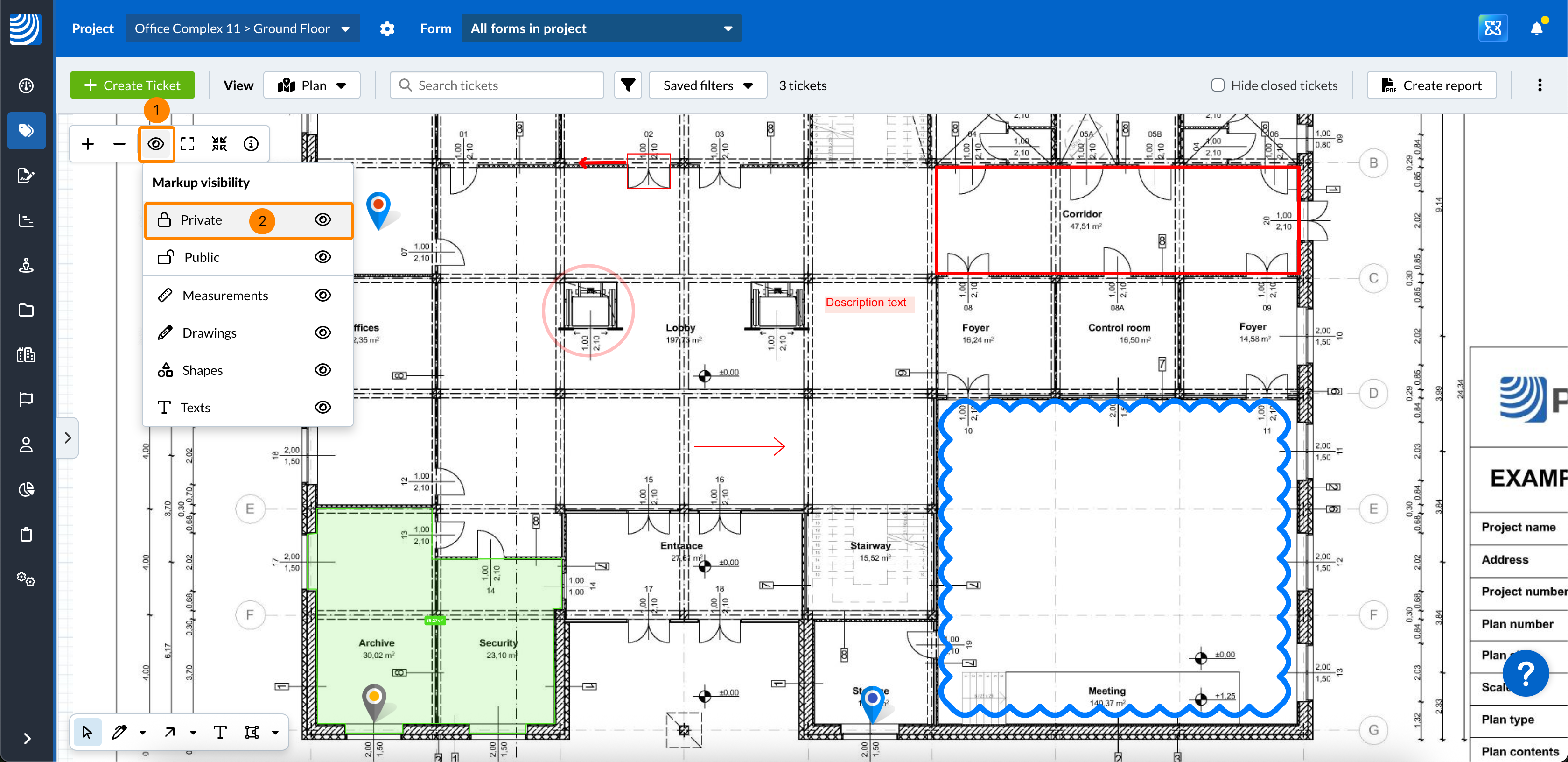

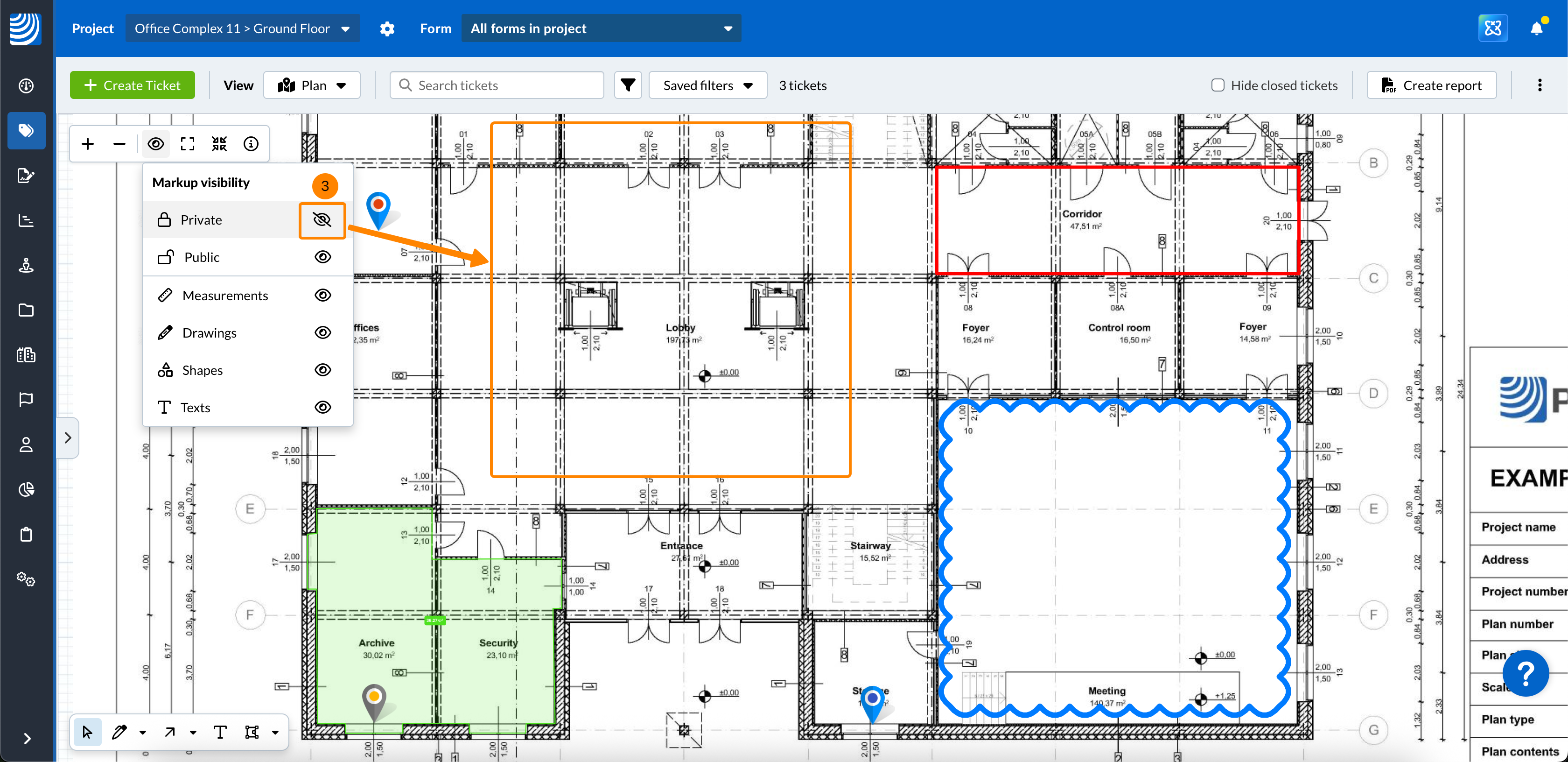

Aby ukryć znaczniki według typu lub widoczności:
- Proszę kliknąć ikonę Eye
- Proszę kliknąć np. Private, aby ukryć wszystkie prywatne znaczniki.
- Ikona przekreślonego oka wskazuje, które znaczniki są ukryte na planie.

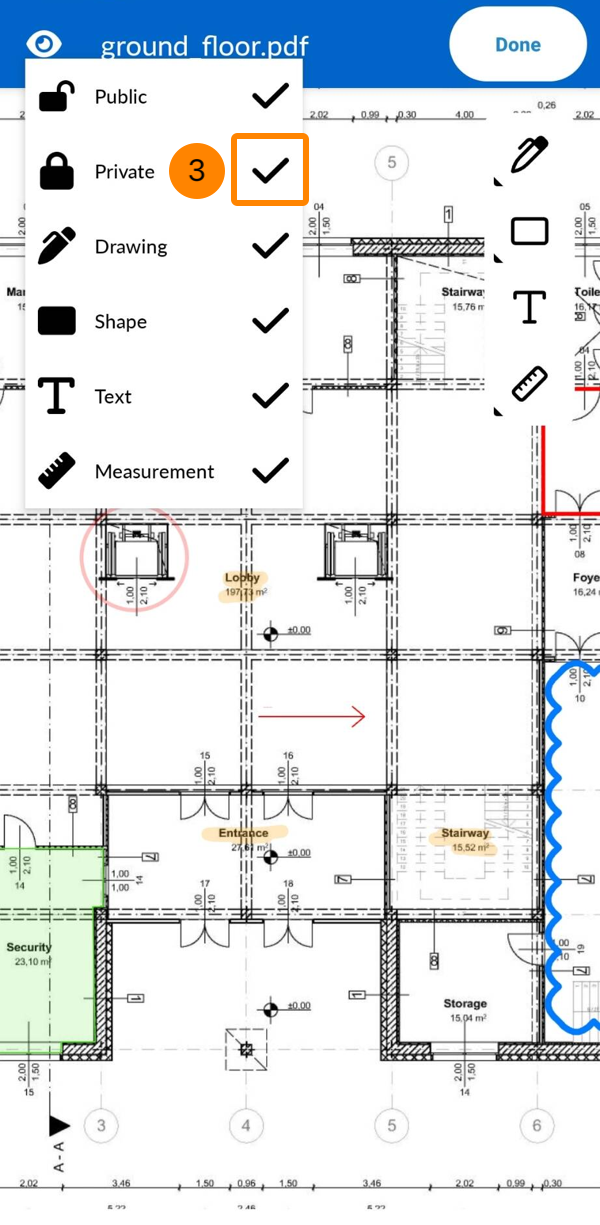

- Proszę dotknąć ikony Eye
- Proszę kliknąć np. Private, aby ukryć wszystkie prywatne znaczniki.
- Brakujące ✔ wskazuje, które znaczniki są ukryte na planie.

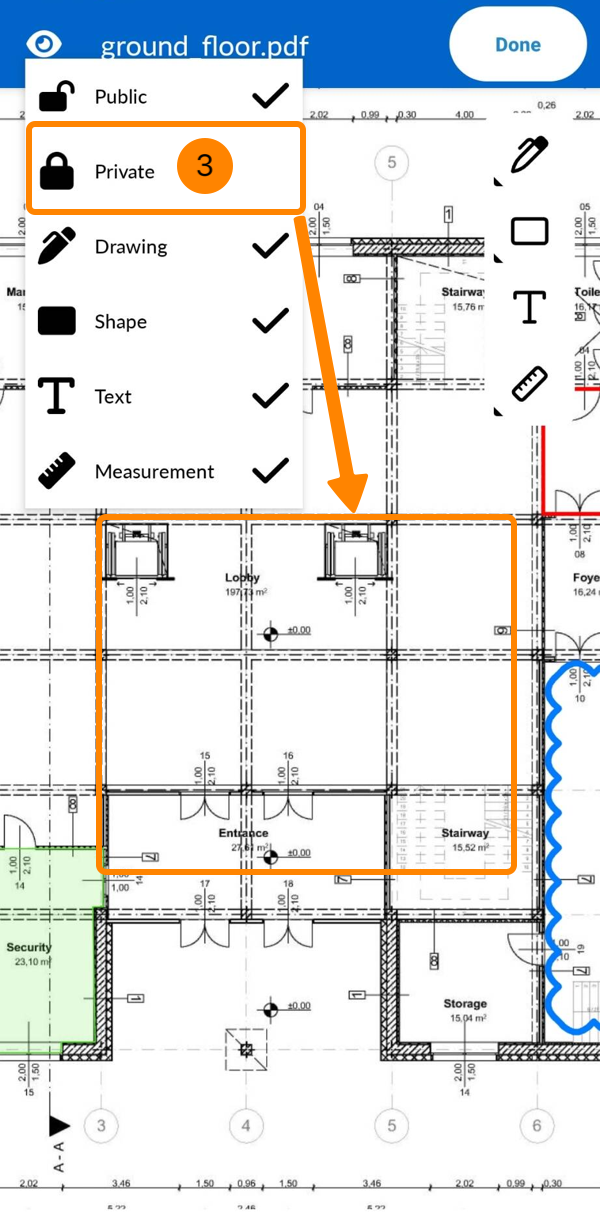

Aby wyświetlić znaczniki według typu lub widoczności:
- Proszę kliknąć ikonę Eye
- Proszę kliknąć np. Private, aby ponownie wyświetlić wszystkie prywatne znaczniki.
- Ikona oka wskazuje, które znaczniki są wyświetlane na planie.
- Proszę dotknąć ikony Eye
- Proszę kliknąć np. Private, aby ponownie wyświetlić wszystkie prywatne znaczniki.
-
✔ wskazuje, które znaczniki są wyświetlane na planie.
Edycja znaczników
Wybór znacznika jest pierwszym krokiem dla wszystkich poniższych instrukcji.
Nowe znaczniki są wybierane automatycznie, dzięki czemu można je od razu edytować.
Proszę wybrać znacznik

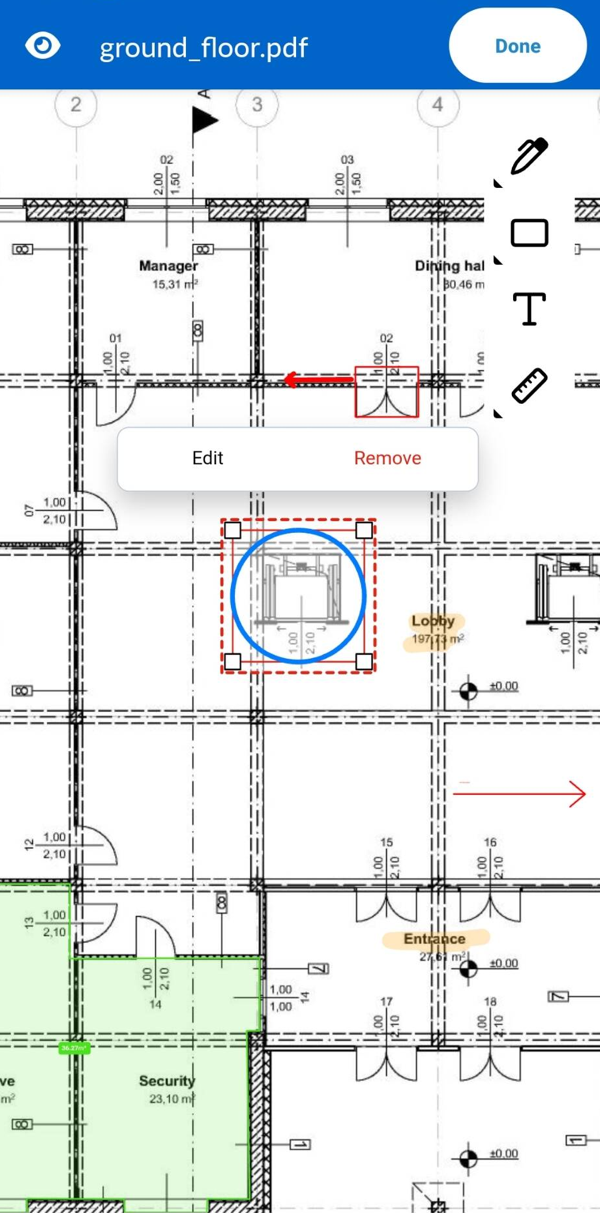

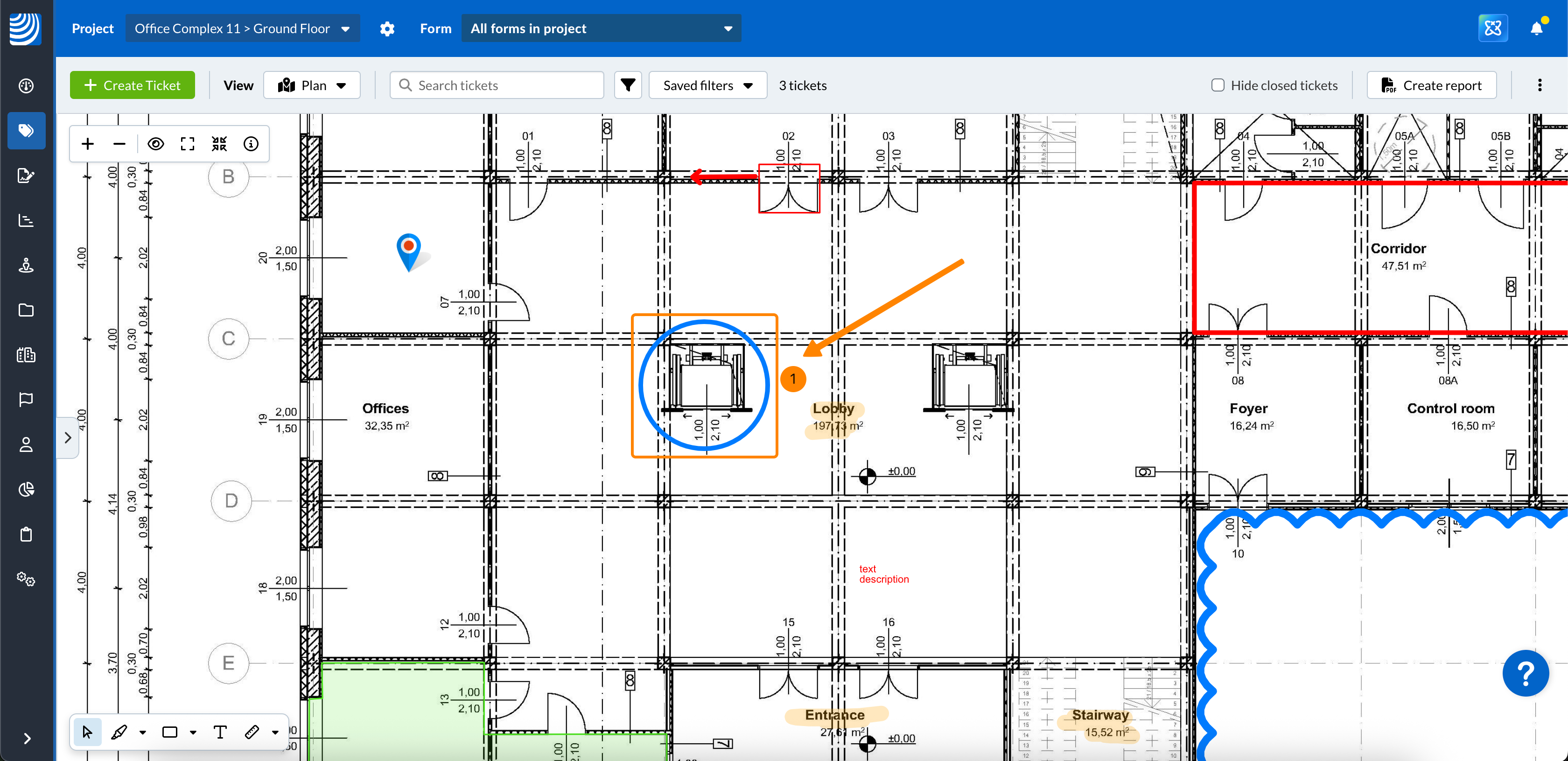

Aby wybrać znacznik:
- Proszę kliknąć na znacznik

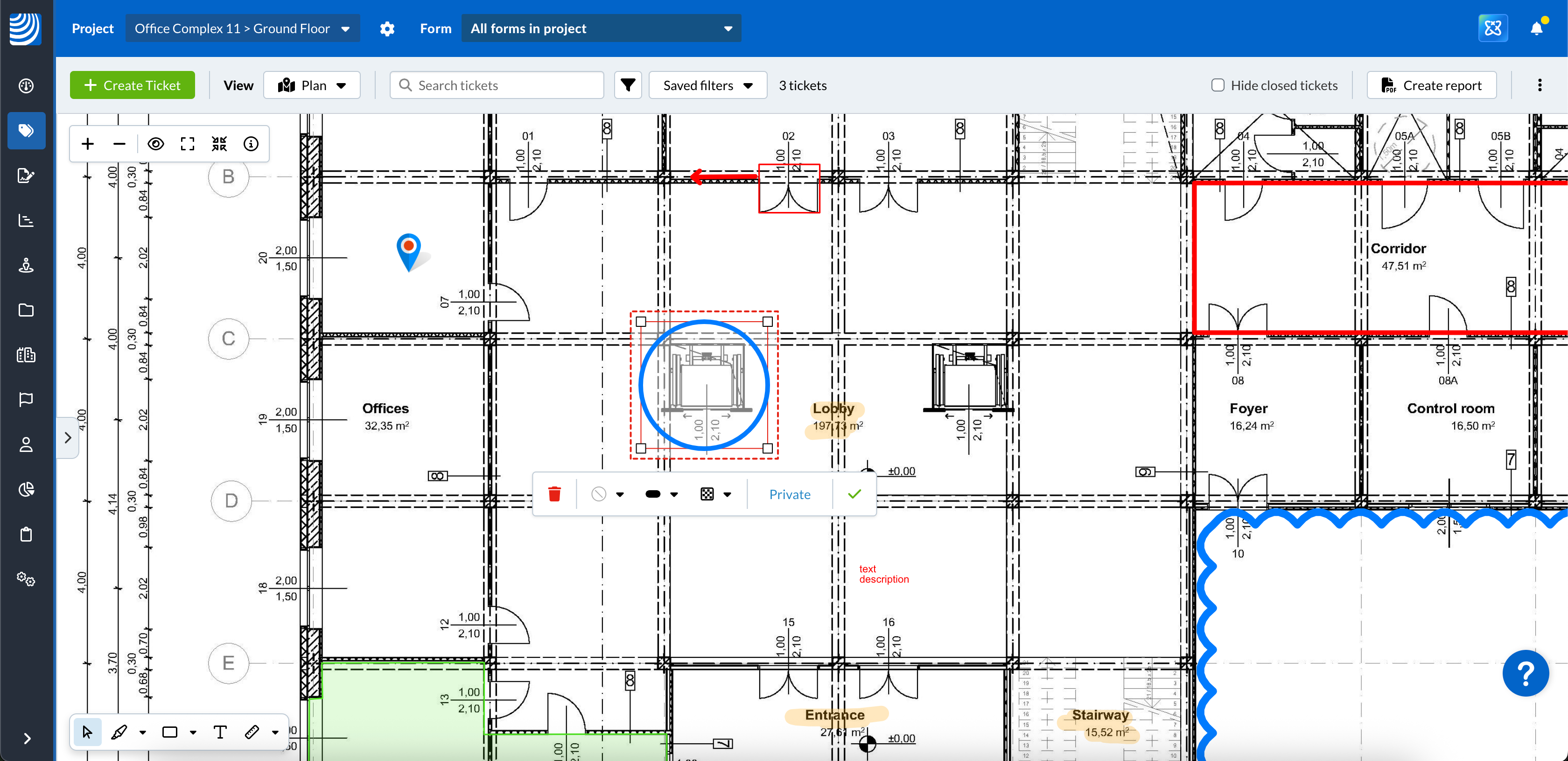

- Wybrany znacznik jest oznaczony czerwoną kropkowaną ramką

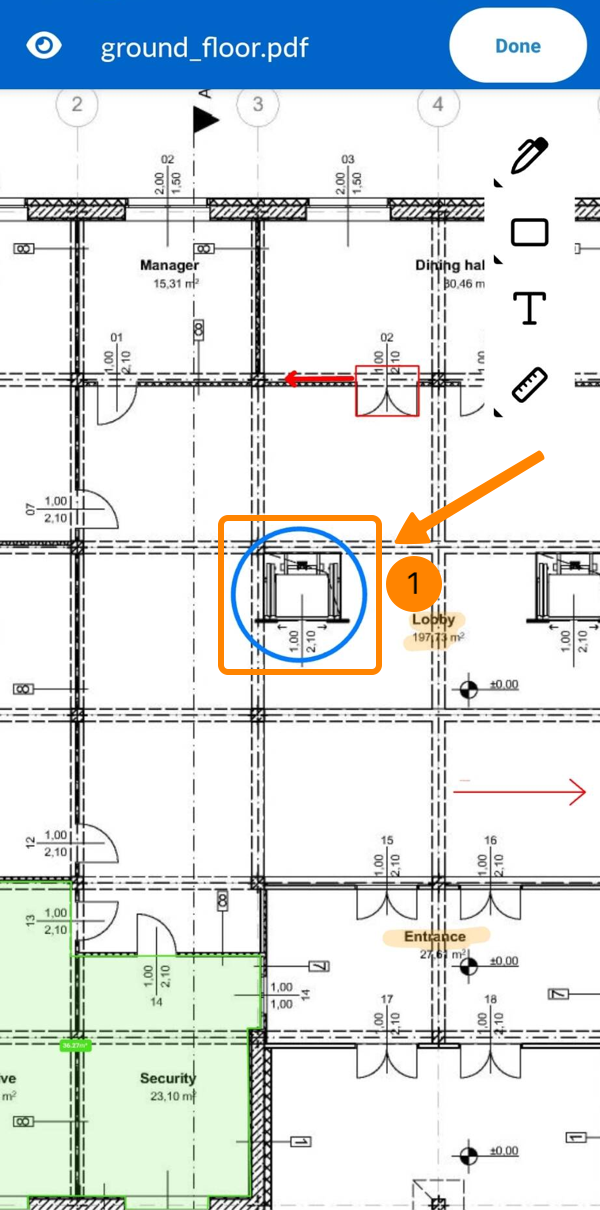

- Proszę dotknąć znacznika
- Wybrany znacznik jest oznaczony czerwoną kropkowaną ramką
Należy kliknąć/dotknąć linii lub wypełnionego obszaru znacznika. Na przykład kliknięcie/dotknięcie wewnątrz prostokątnego znacznika bez koloru tła nie spowoduje jego zaznaczenia.
Zmiana widoczności (publiczna/prywatna)

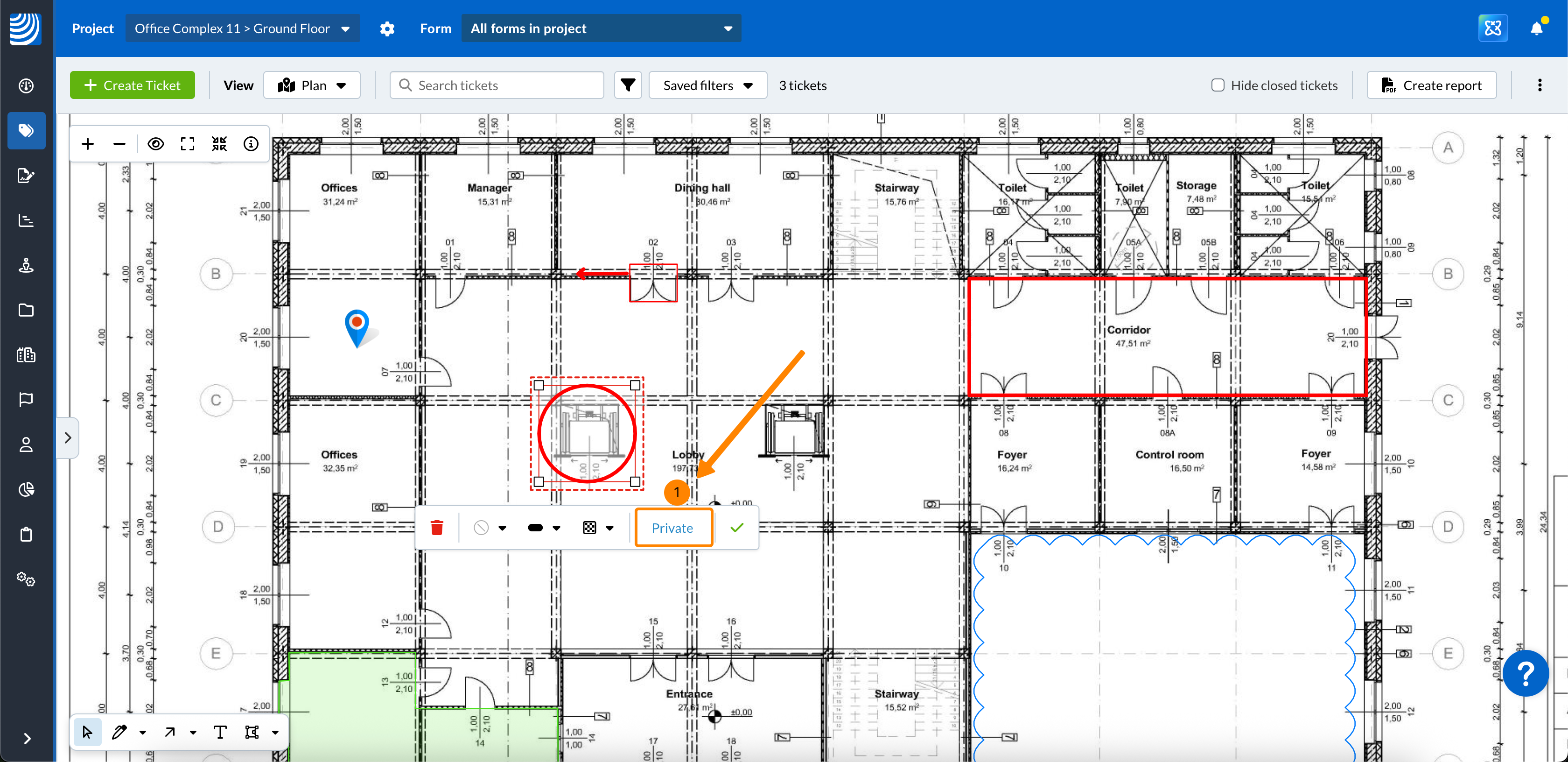

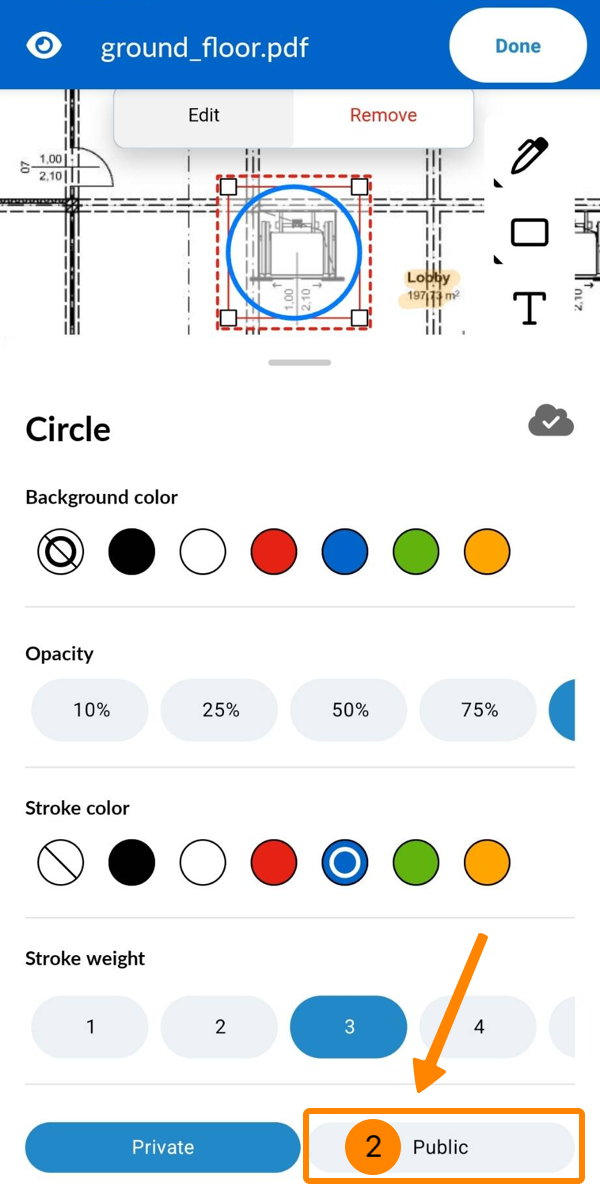

Aby znacznik stał się publiczny i widoczny dla wszystkich:
- Proszę kliknąć Private (przycisk zawsze pokazuje bieżące ustawienie widoczności)

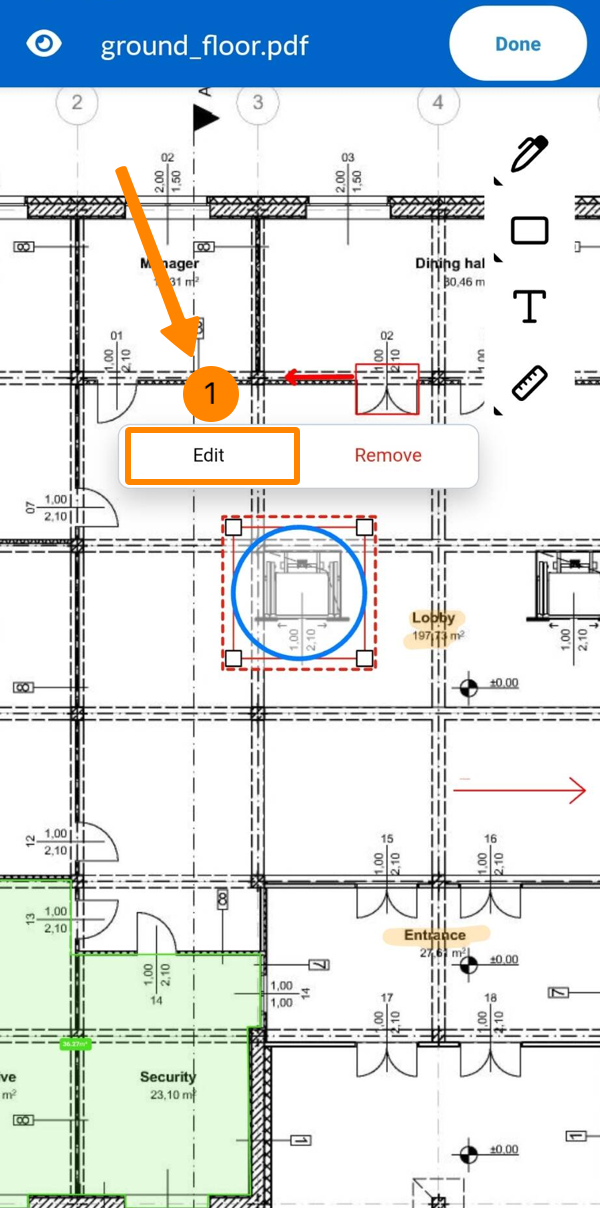

- Proszę dotknąć Edytuj
- Tap Public
Aby znaczniki były prywatne i widoczne tylko dla Państwa:
- Proszę kliknąć Public (przycisk zawsze pokazuje bieżące ustawienie widoczności)
- Proszę dotknąć Edytuj
- Proszę kliknąć Prywatne
Przenoszenie znaczników

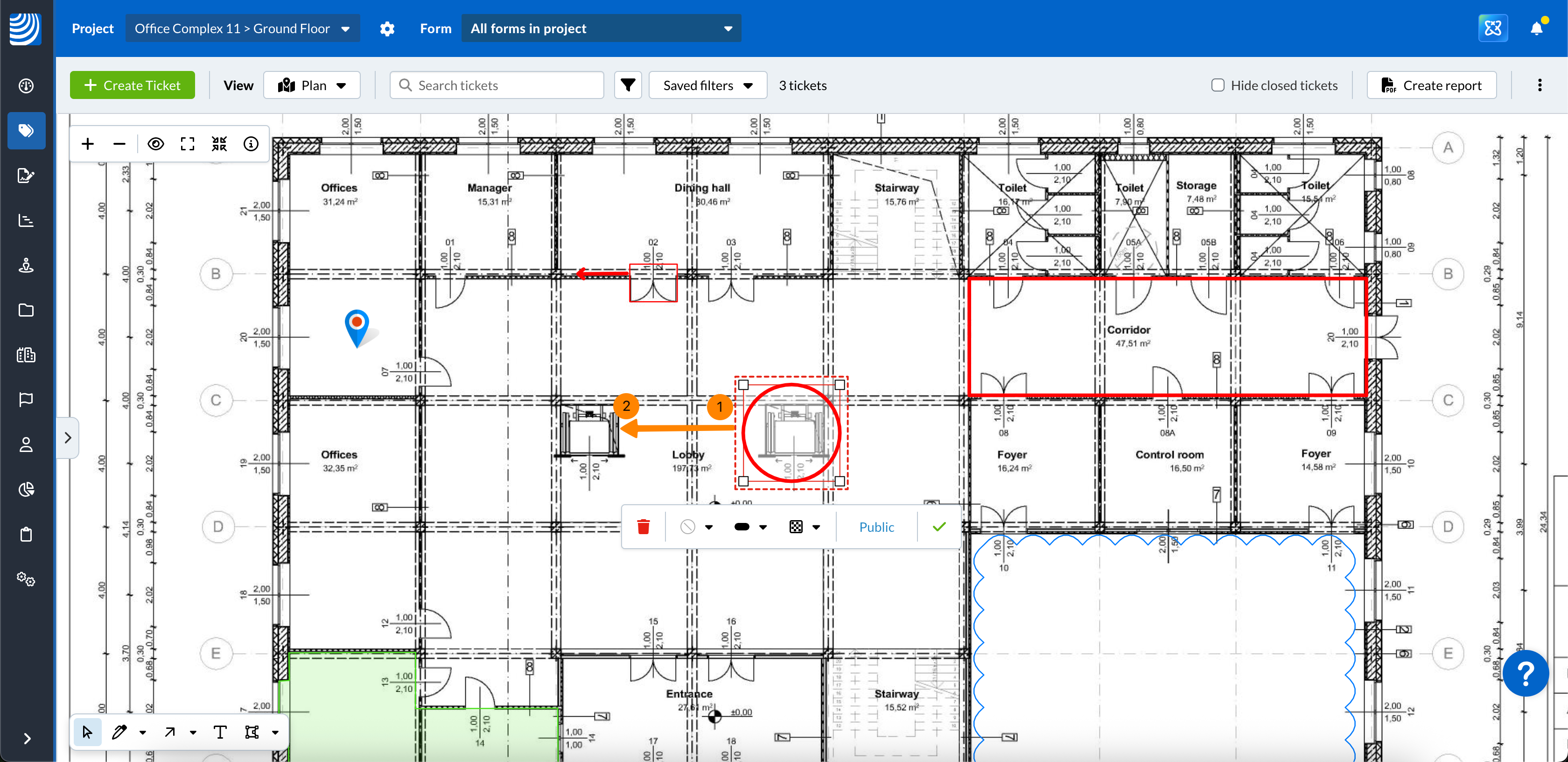

Aby przesunąć pozycję znacznika:
- Proszę kliknąć wybrany znacznik i przytrzymać przycisk myszy
- Przejść do nowej pozycji i zwolnić przycisk myszy

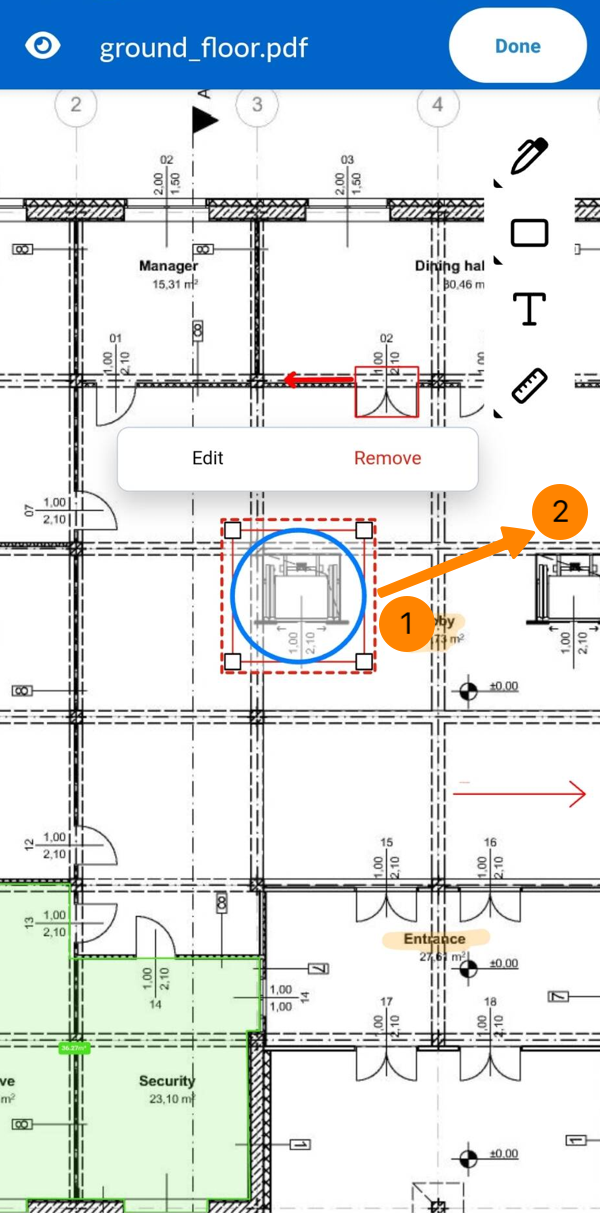

- Naciśnij i przytrzymaj wybrany znacznik
- Przejść do nowej pozycji i zwolnić
Dostosowywanie linii lub kształtu znaczników
Aby dostosować punkty linii lub kształtu:
- Proszę kliknąć jeden z punktów i przytrzymać przycisk myszy
- Przejść do nowej pozycji i zwolnić przycisk myszy

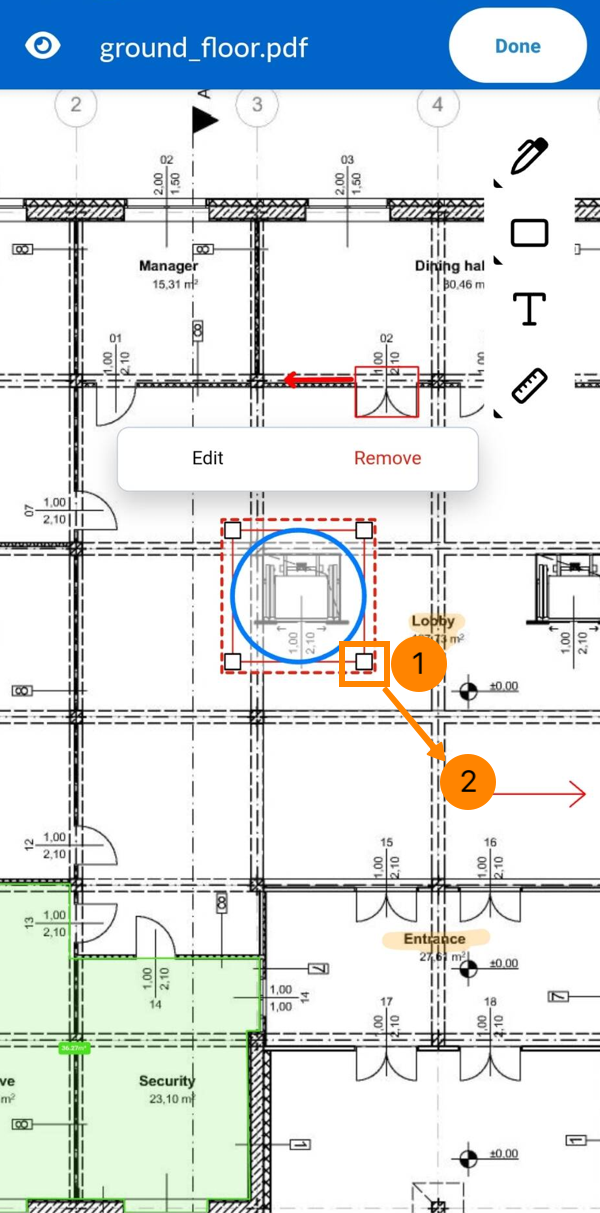

- Proszę dotknąć i przytrzymać jeden z punktów
- Przejść do nowej pozycji i zwolnić
Usuwanie znaczników

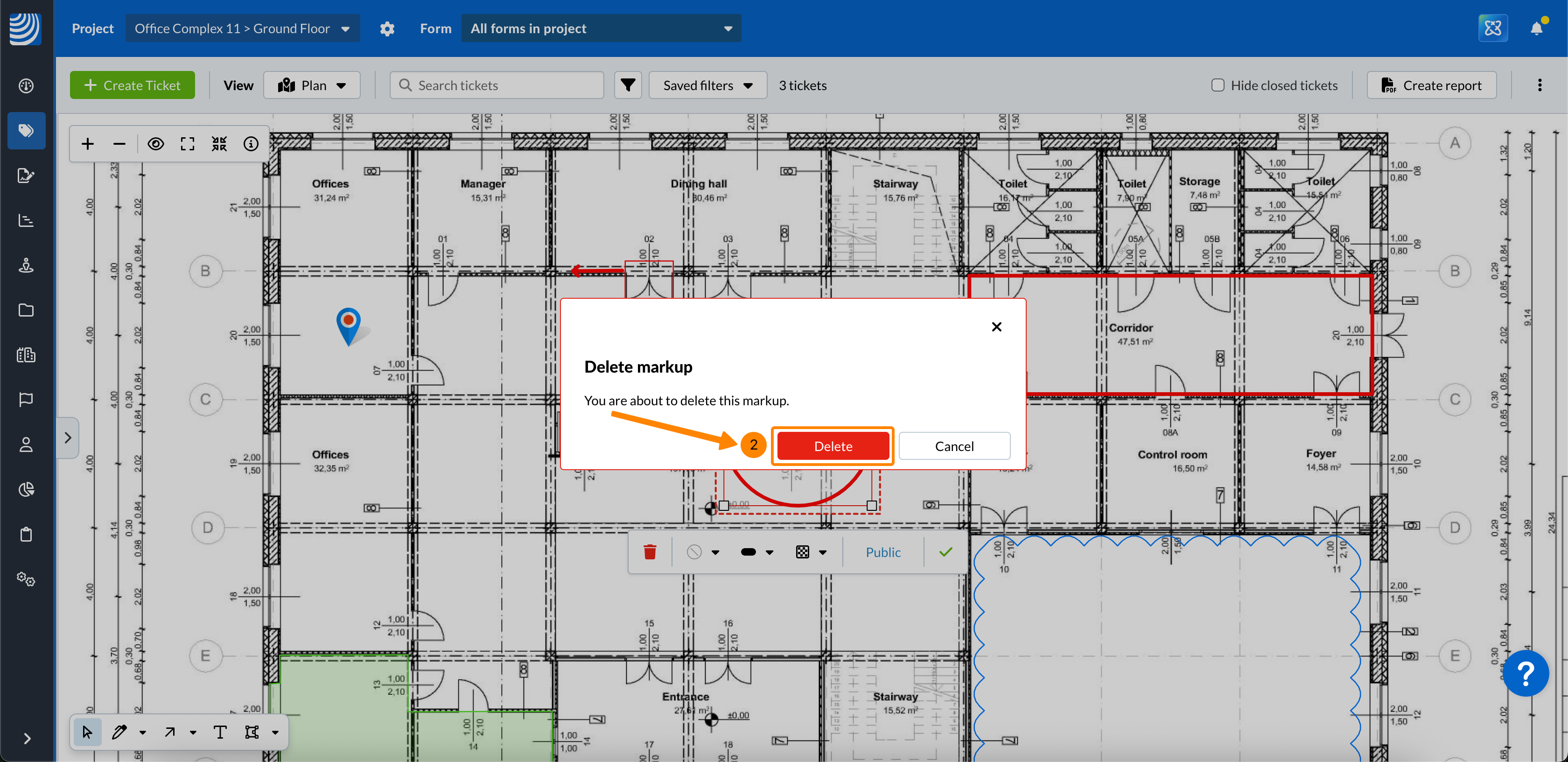

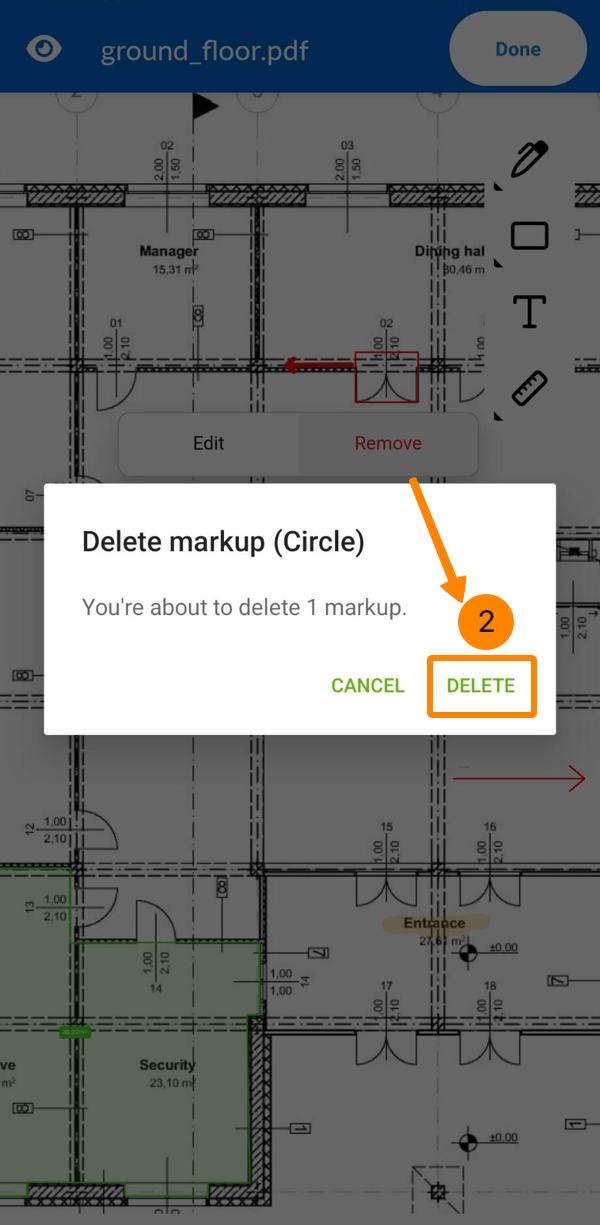

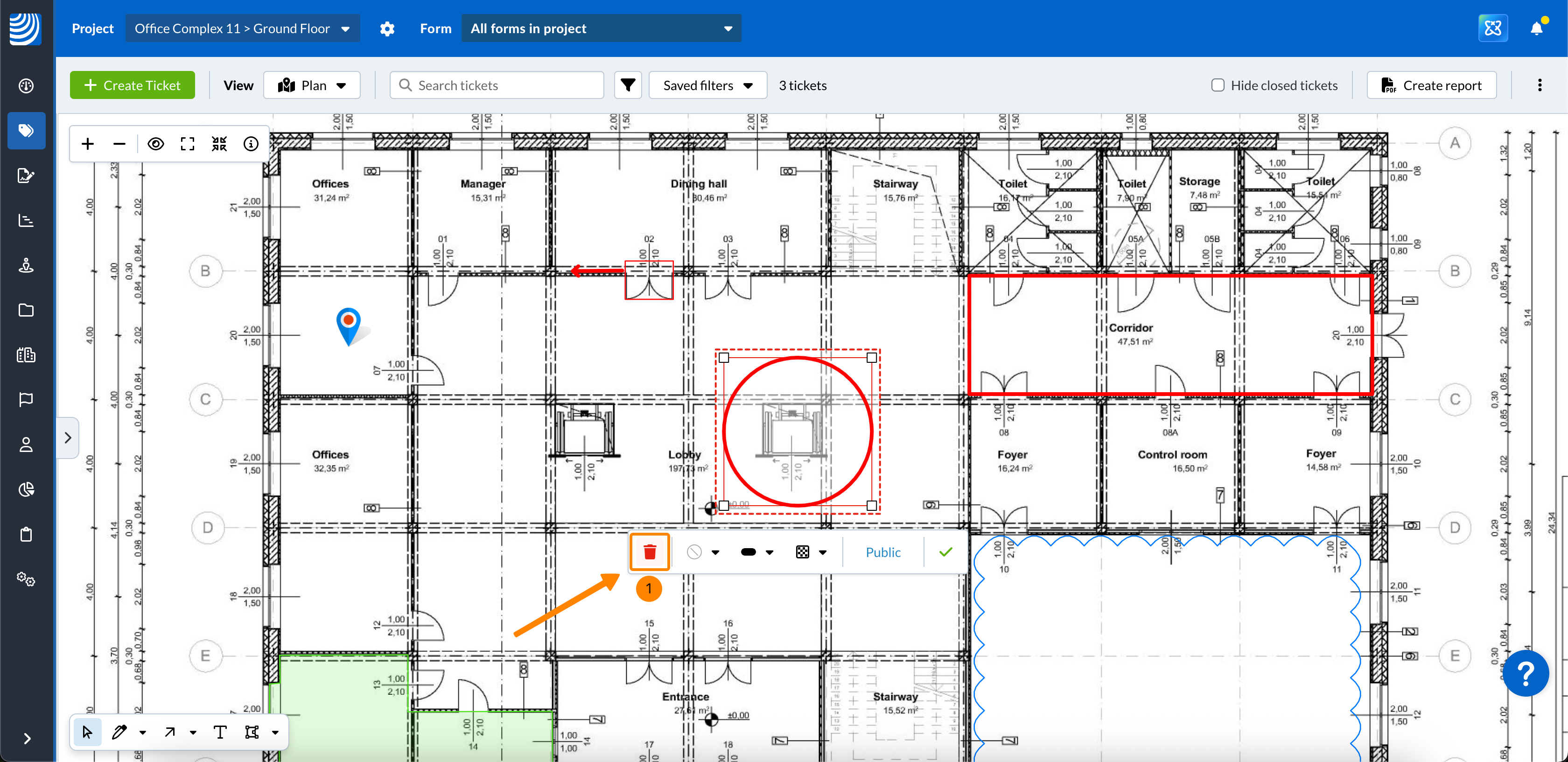

Aby usunąć znacznik:
- Proszę kliknąć ikonę Trash
- Proszę kliknąć Usuń, aby potwierdzić

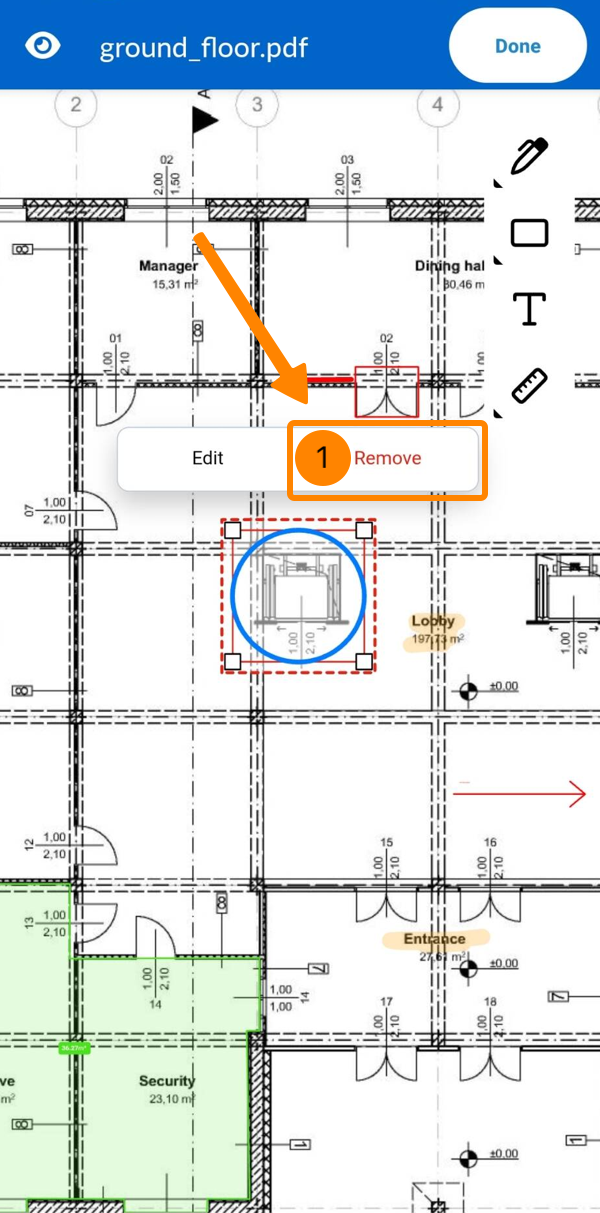

- Proszę dotknąć Usuń
- Proszę dotknąć Usuń, aby potwierdzić
Dostosowywanie wyglądu znaczników
Opcje formatowania różnią się w zależności od typu znaczników: linii, zamkniętych kształtów lub tekstu.
Dla linii
Dotyczy to następujących narzędzi znaczników: Pióro, Zakreślacz, Strzałka, Linia, Odległość, i Ścieżka.
W przypadku znaczników linii można dostosować następujące elementy:
- Kolor obrysu
- Masa udaru
- Krycie

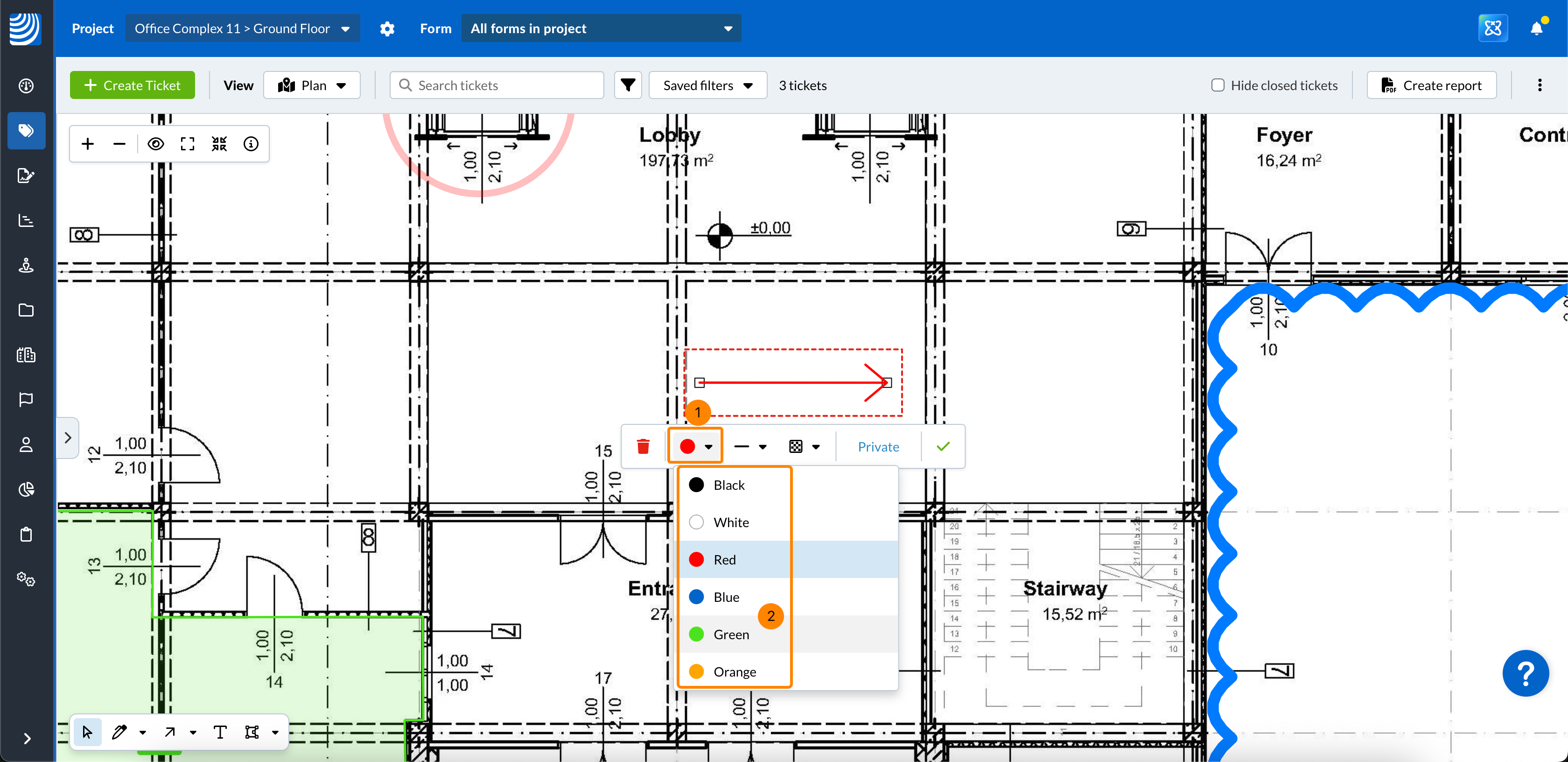

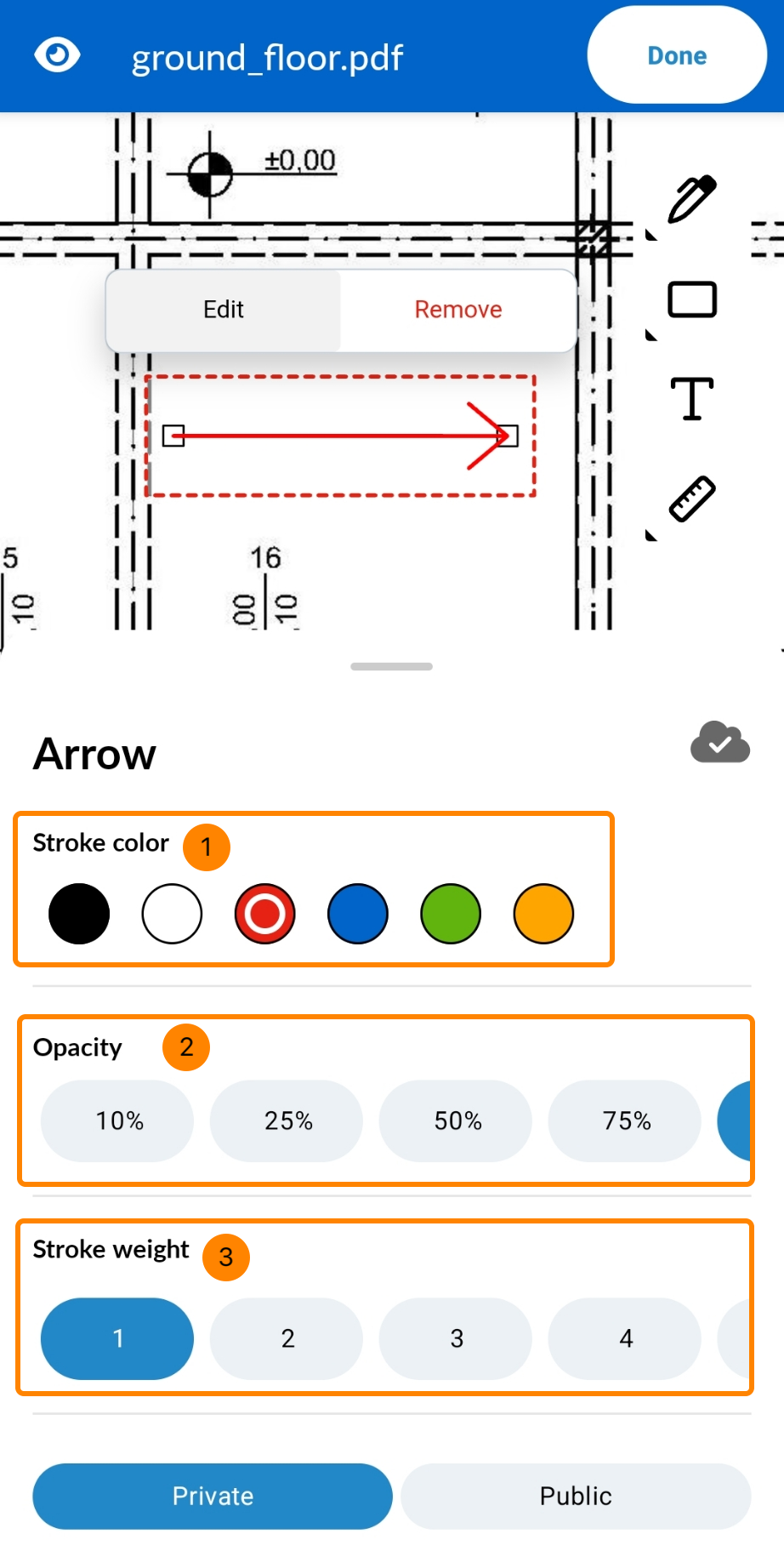

Aby zmienić kolor obrysu:
- Proszę kliknąć menu rozwijane Kolor obrysu
- Proszę kliknąć kolor, np. Zielony

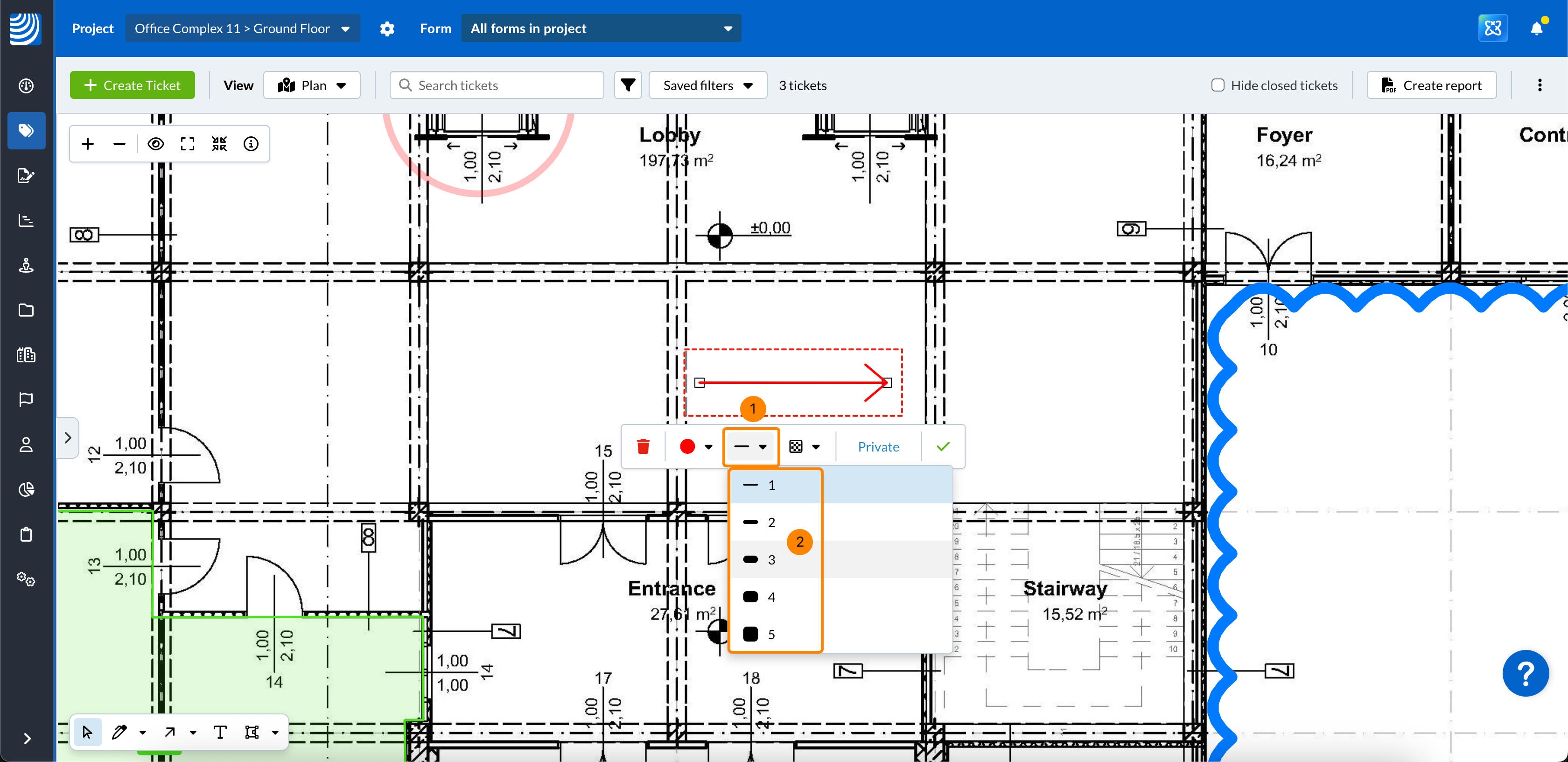

Aby zmienić masę skoku:
- Proszę kliknąć menu rozwijane Stroke weight
- Proszę kliknąć wagę skoku, np. 3

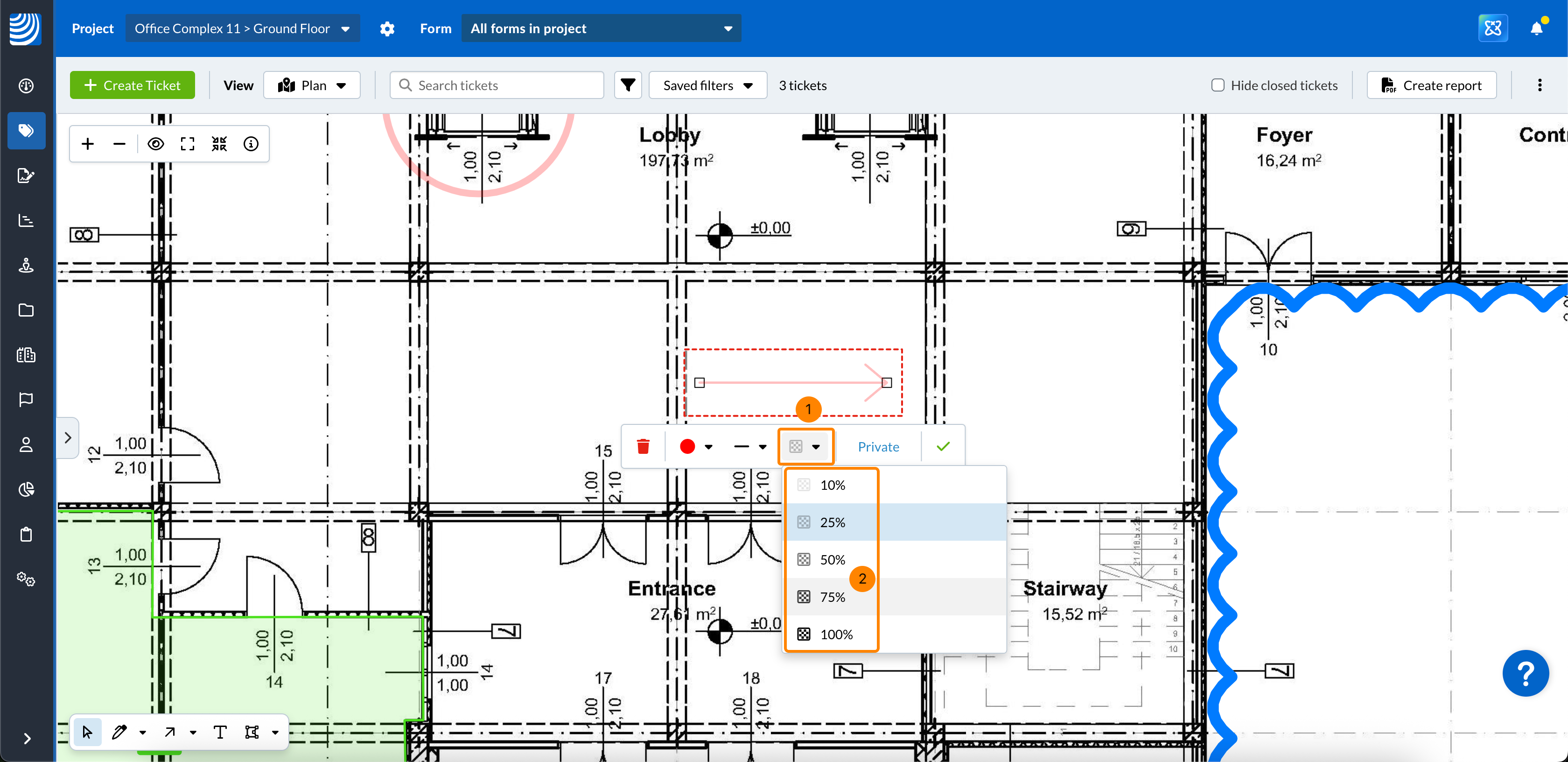

Aby zmienić krycie:
- Proszę kliknąć menu rozwijane Opacity
- Proszę kliknąć krycie, np. 75%
- Proszę wybrać kolor obrysu
- Proszę wybrać krycie
- Proszę wybrać wagę skoku
Dla kształtów zamkniętych
Dotyczy to następujących narzędzi znaczników: Revision Cloud, Rectangle, Circle, Polygon formularzy i Area pomiarów.
W przypadku znaczników kształtów zamkniętych można dostosować następujące elementy:
- Kolor tła
- Masa udaru
- Kolor obrysu
- Krycie

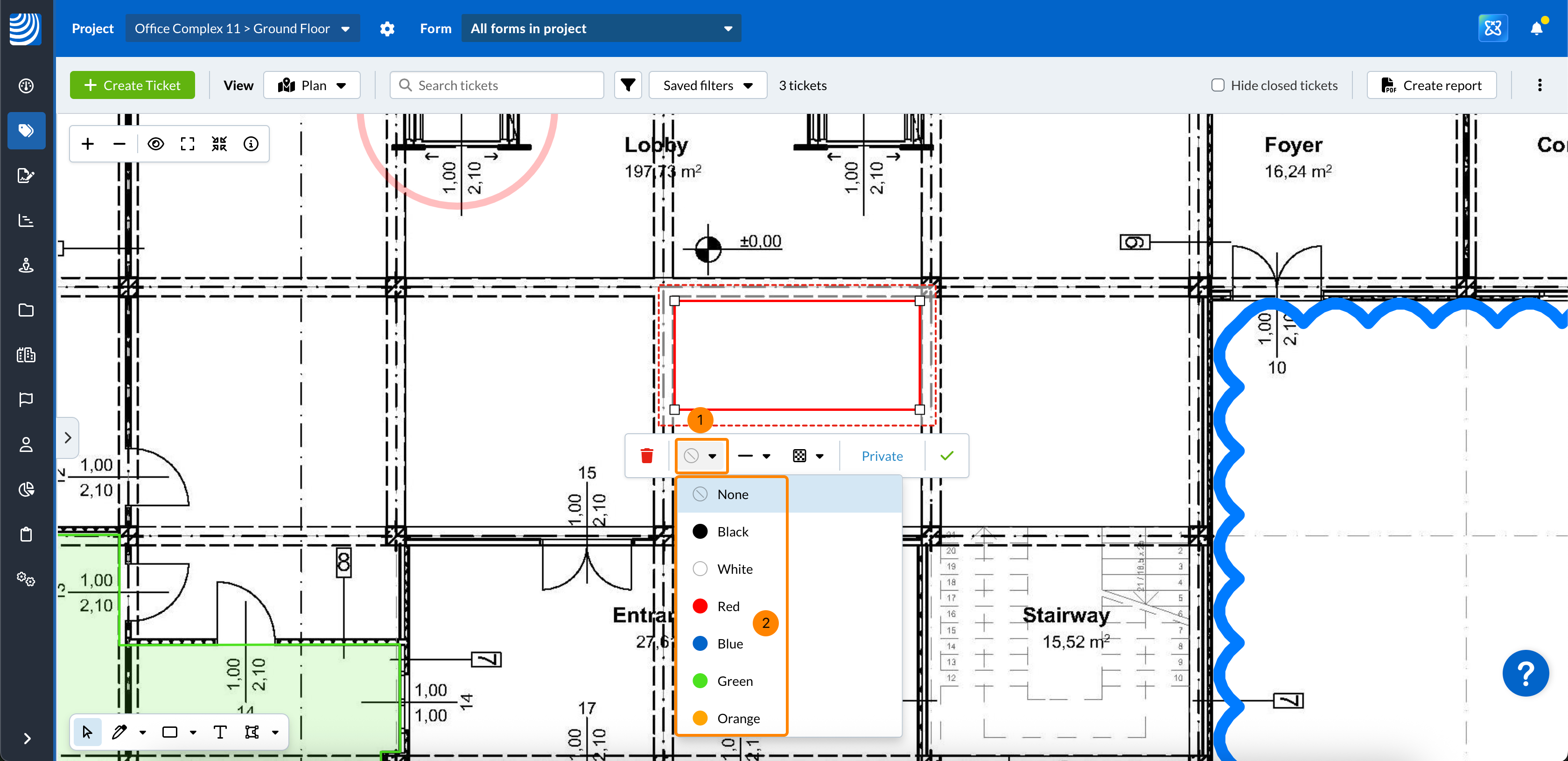

Aby zmienić kolor tła:
- Proszę kliknąć menu rozwijane Kolor tła
- Proszę kliknąć kolor tła, np. Czerwony

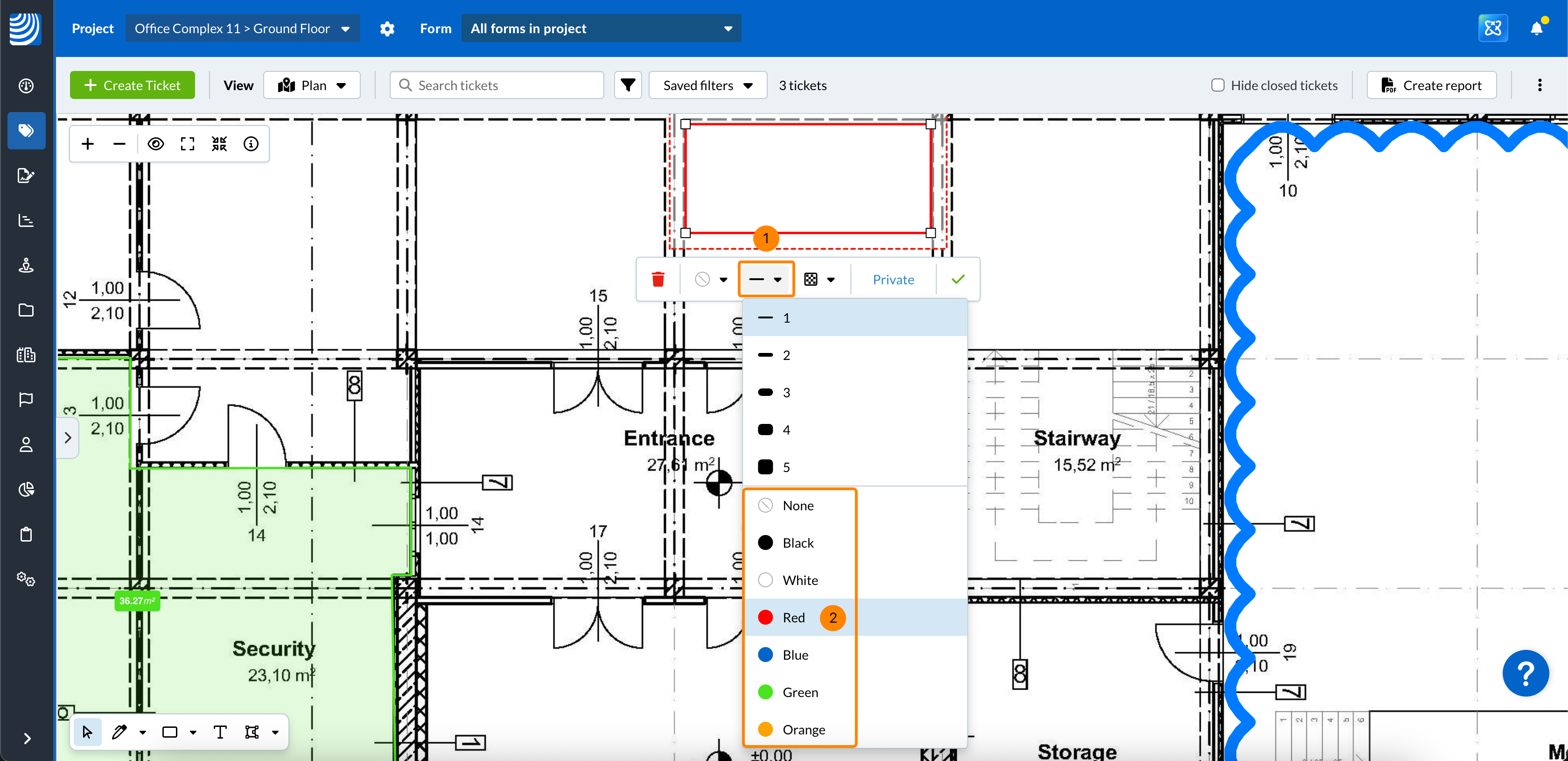

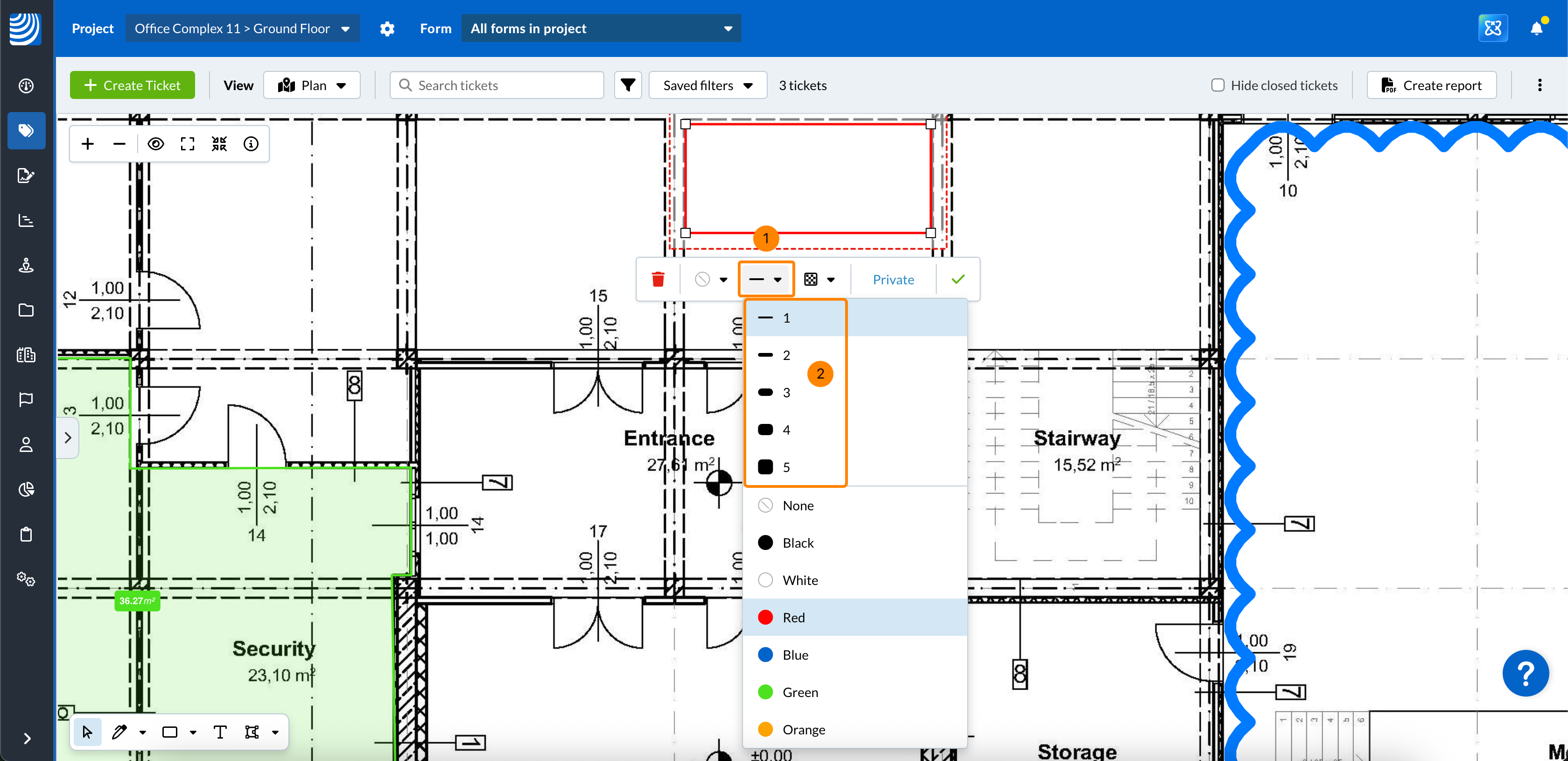

Aby zmienić masę skoku:
- Proszę kliknąć menu rozwijane Stroke weight/colour
- Proszę kliknąć wagę skoku, np. 3
Aby zmienić kolor obrysu:
- Proszę kliknąć menu rozwijane Stroke weight/colour
- Proszę kliknąć kolor, np. Czerwony

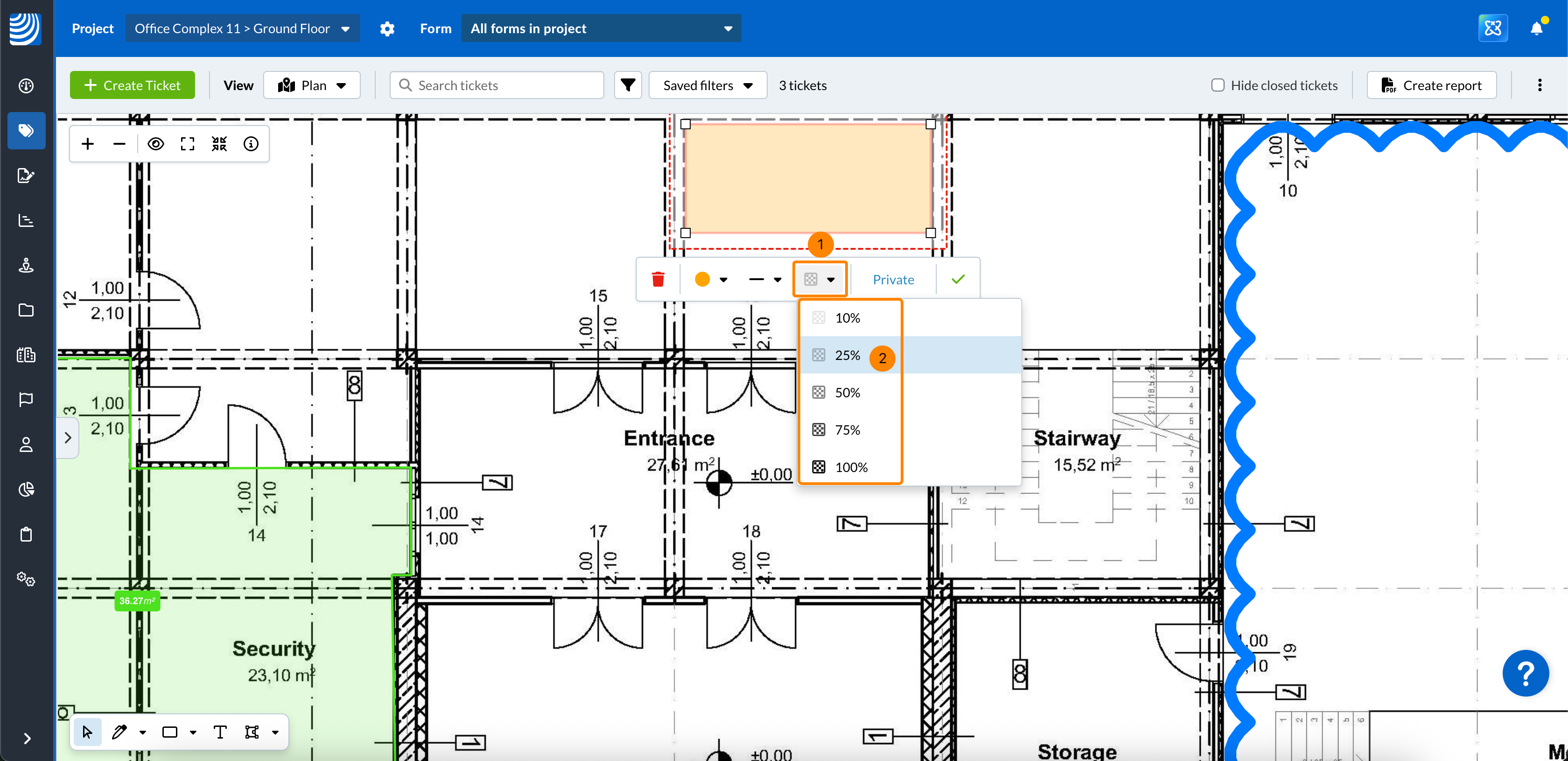

Aby zmienić krycie:
- Proszę kliknąć menu rozwijane Opacity
- Proszę kliknąć krycie, np. 25%
Ustawienie krycia wpływa zarówno na kolor obrysu (konturu), jak i tła (wypełnienia).

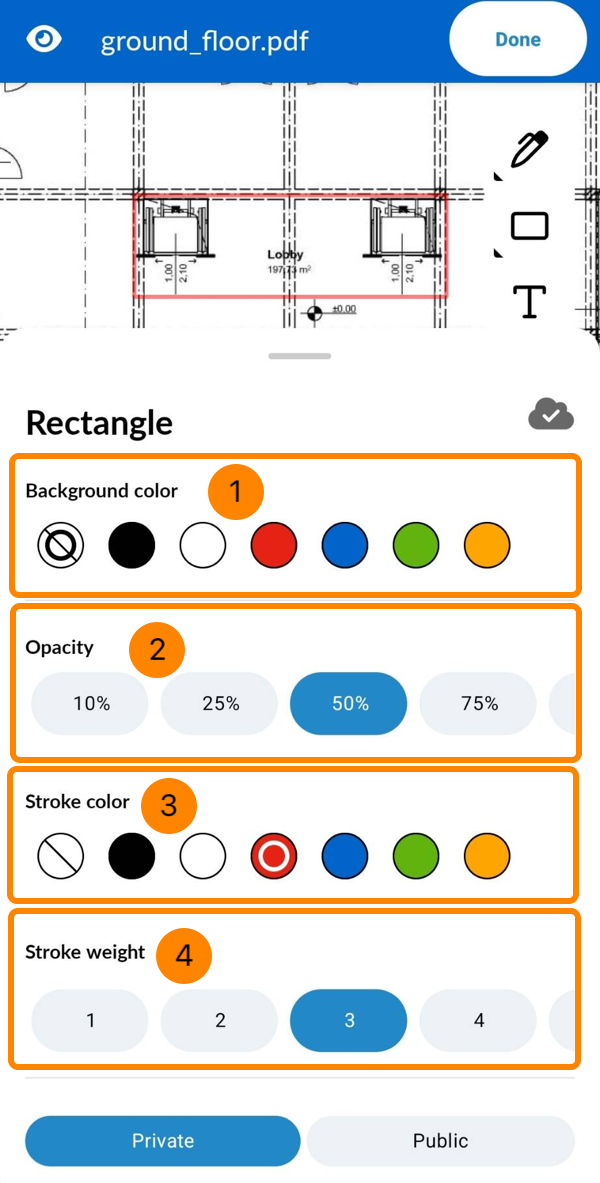

- Proszę wybrać kolor tła
- Proszę wybrać krycie
- Proszę wybrać kolor obrysu
- Proszę wybrać wagę skoku

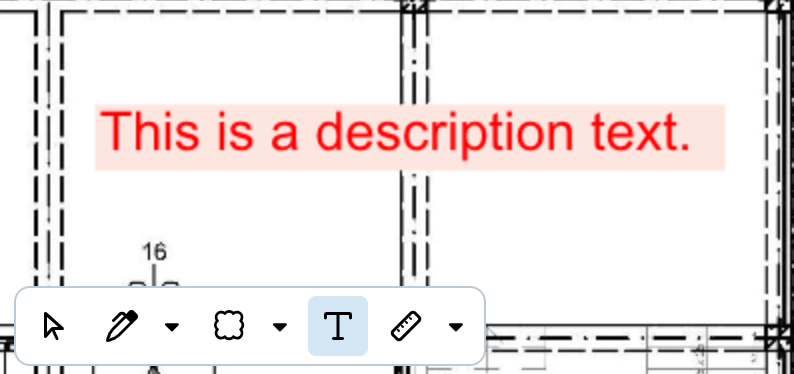

Dla tekstów
W przypadku znaczników tekstowych można dostosować następujące elementy:
- Kolor czcionki
- Rozmiar czcionki
-
Pokaż tło
- Enabled (Włączone) - dodaje jednolite tło za tekstem, używając jaśniejszego odcienia koloru tekstu, co ułatwia czytanie szczegółowych planów.
- Disabled (Wyłączone) - tło nie jest stosowane; plan pozostaje widoczny za tekstem.

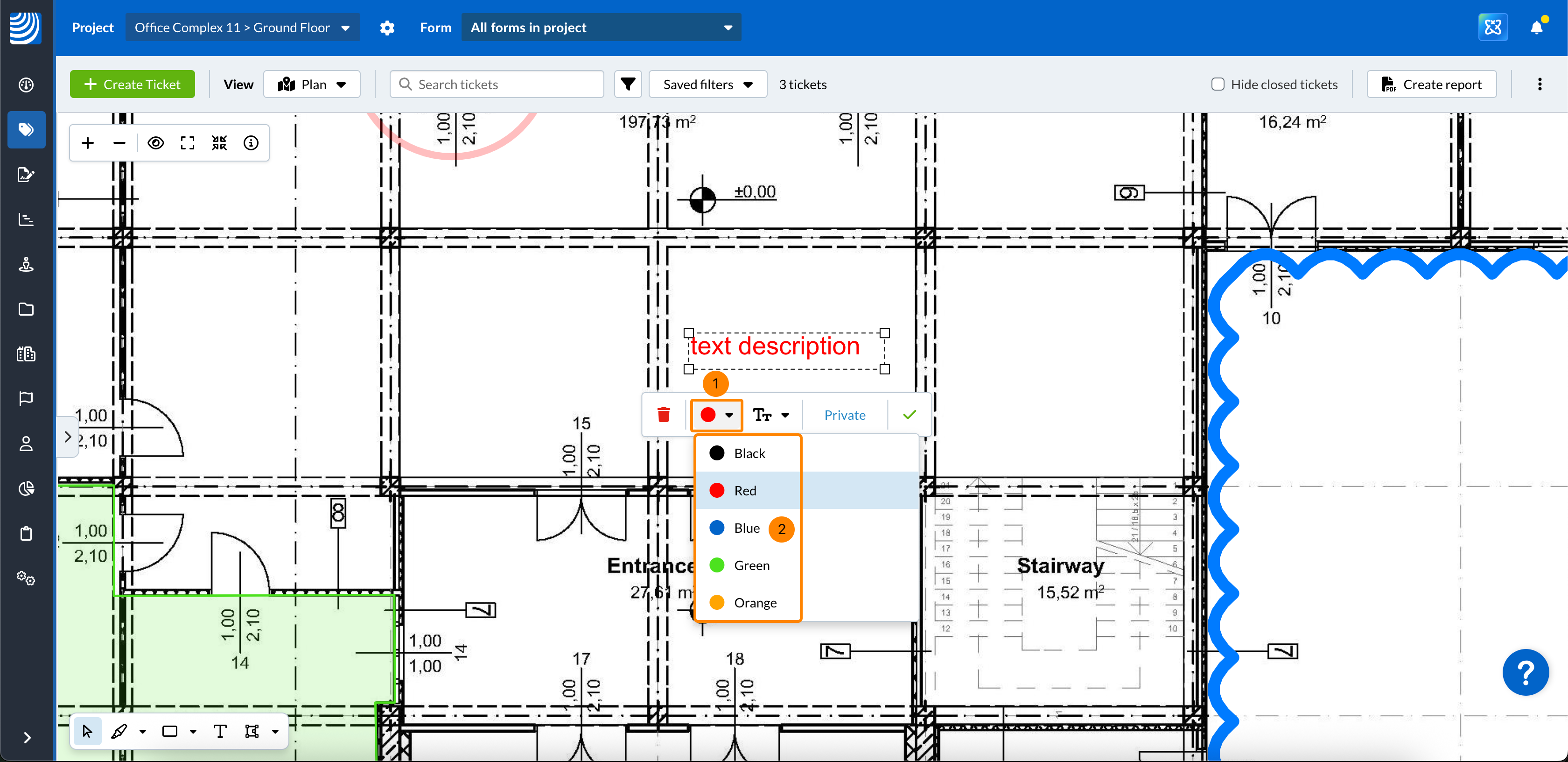

Aby zmienić kolor czcionki:
- Proszę kliknąć menu rozwijane Kolor czcionki
- Proszę kliknąć kolor, np. Niebieski

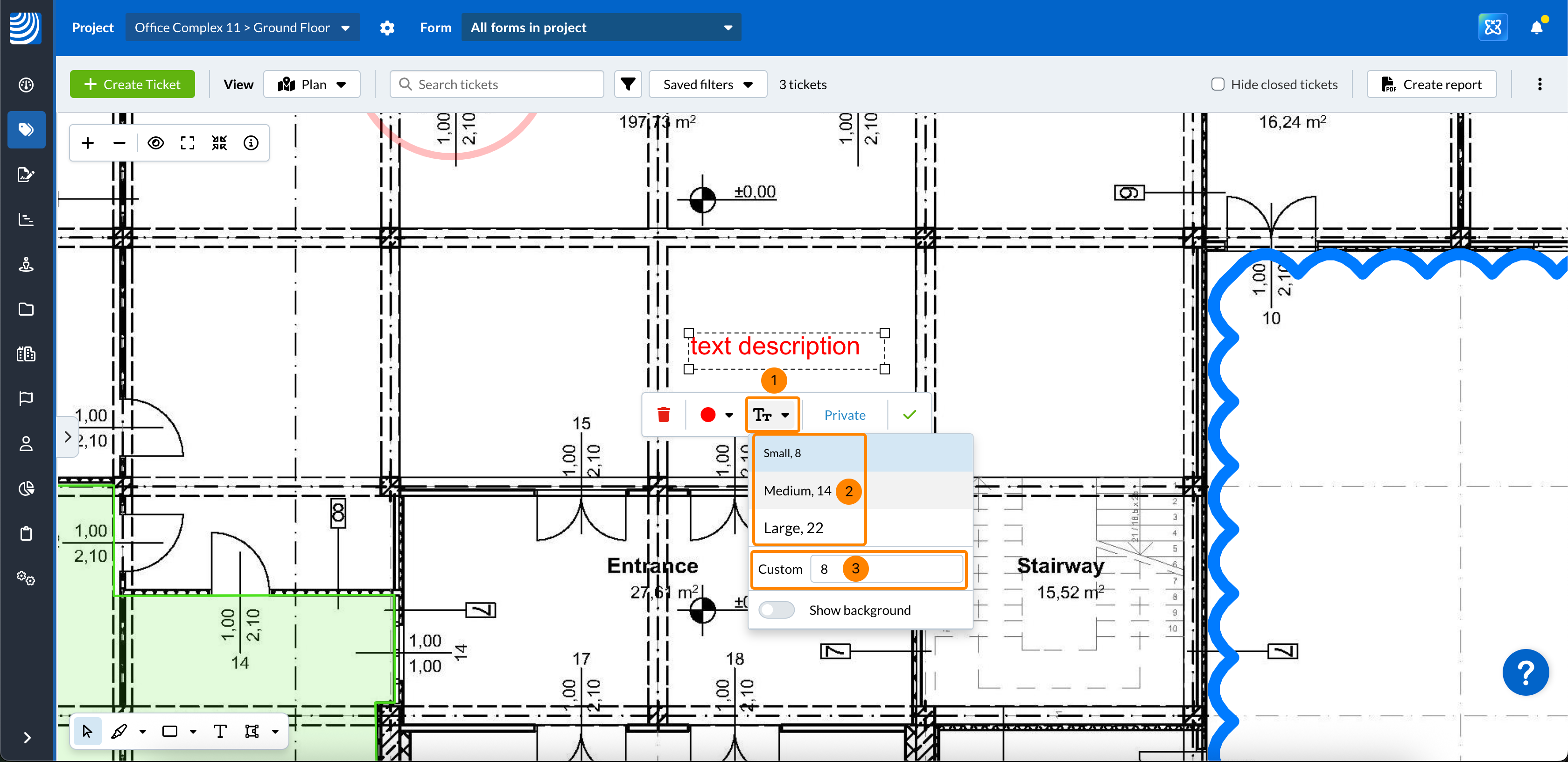

Aby zmienić rozmiar czcionki:
- Proszę kliknąć menu rozwijane Rozmiar czcionki
- Proszę kliknąć rozmiar czcionki Mały, Średni lub Duży
- LUB proszę wpisać Niestandardowy rozmiar czcionki

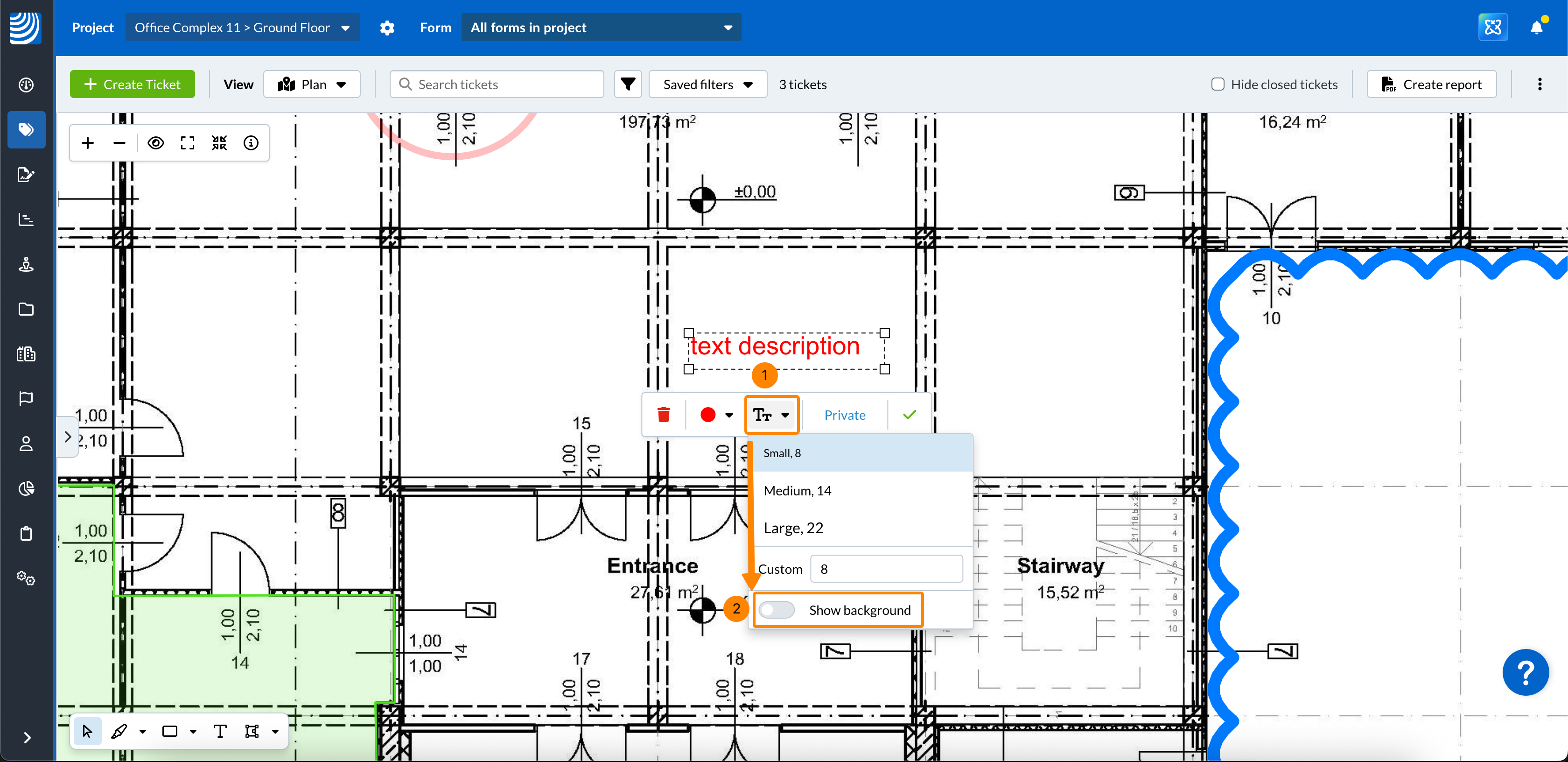

Aby pokazać/ukryć tło:
- Proszę kliknąć menu rozwijane Rozmiar czcionki
- Włączanie/wyłączanie przełącznika Pokaż tło

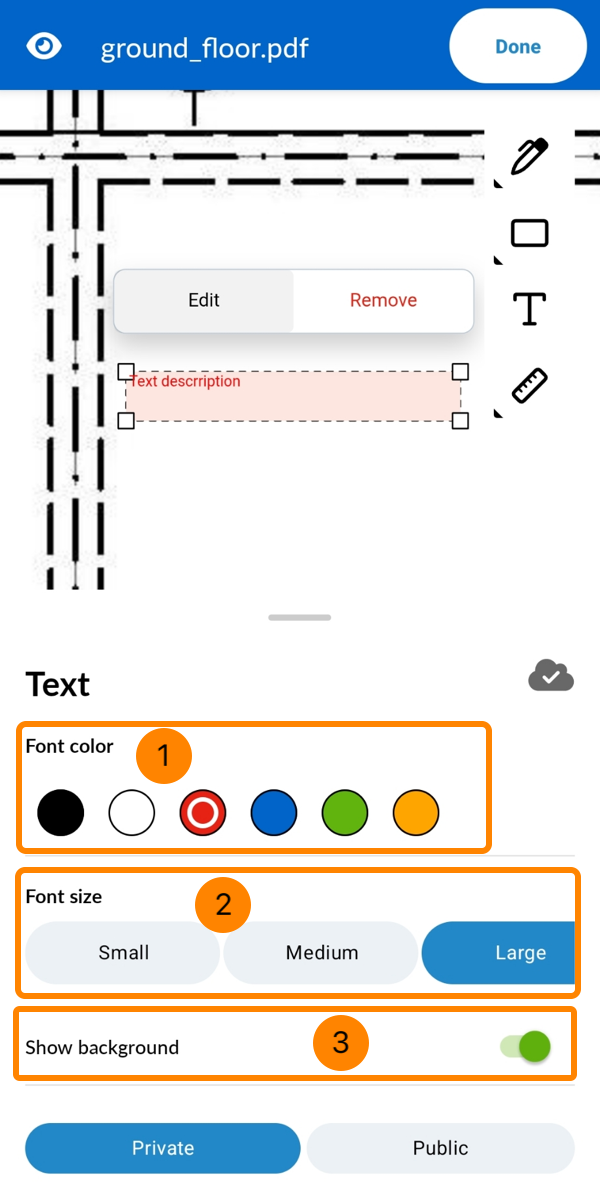

- Proszę wybrać kolor czcionki
- Proszę wybrać rozmiar czcionki
- Włączanie/wyłączanie przełącznika Pokaż tło
