Przegląd
Proszę przełączyć się na tryb widoku rzeczywistości rozszerzonej (AR) w przeglądarce BIM w aplikacji mobilnej, aby porównać swój plan z rzeczywistą budową, zajrzeć za ściany, sprawdzić, czy wyposażenie techniczne budynku jest prawidłowo zainstalowane itp.
Jednocześnie widzą Państwo to, co kamera urządzenia mobilnego rejestruje na żywo oraz nakładkę modelu BIM.
Proszę przeczytać o BIM Viewer.
Dostęp i uprawnienia
Aby uzyskać dostęp do BIM Viewer, potrzebny jest użytkownik wewnętrzny z uprawnieniem "Zadania & Project Reports". Proszę przeczytać więcej na Uprawnienia.
Przeglądarka BIM Viewer jest dostępna na kontach Pro i Enterprise. Więcej informacji znajdą Państwo na stronie Cennik i subskrypcja.
Jak uzyskać dostęp do BIM Viewer

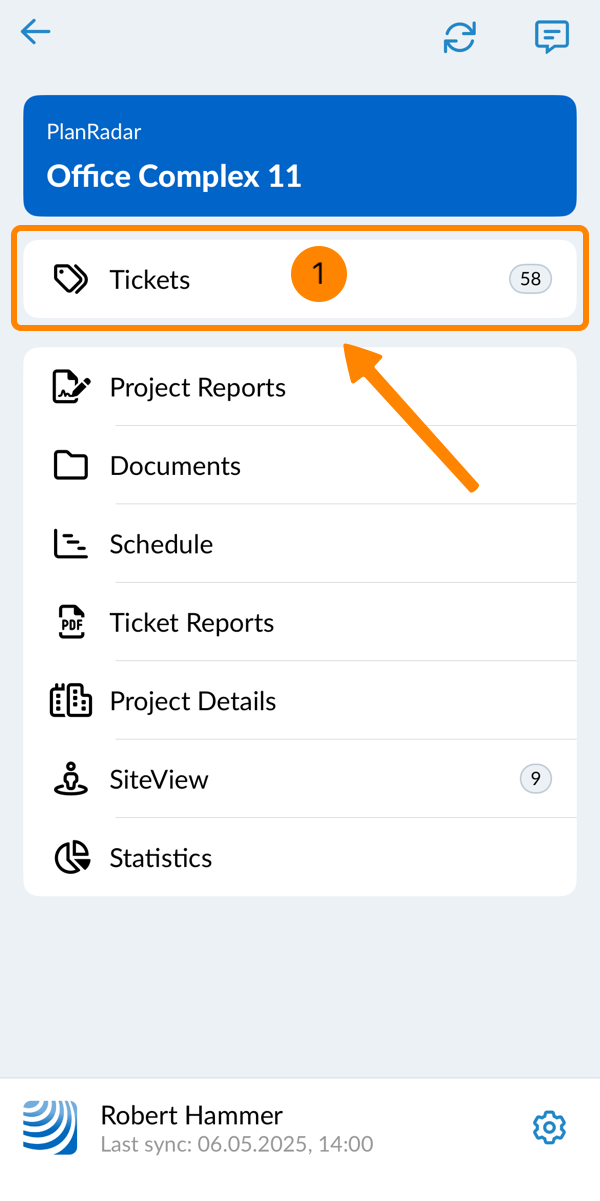

- Kran Zadania

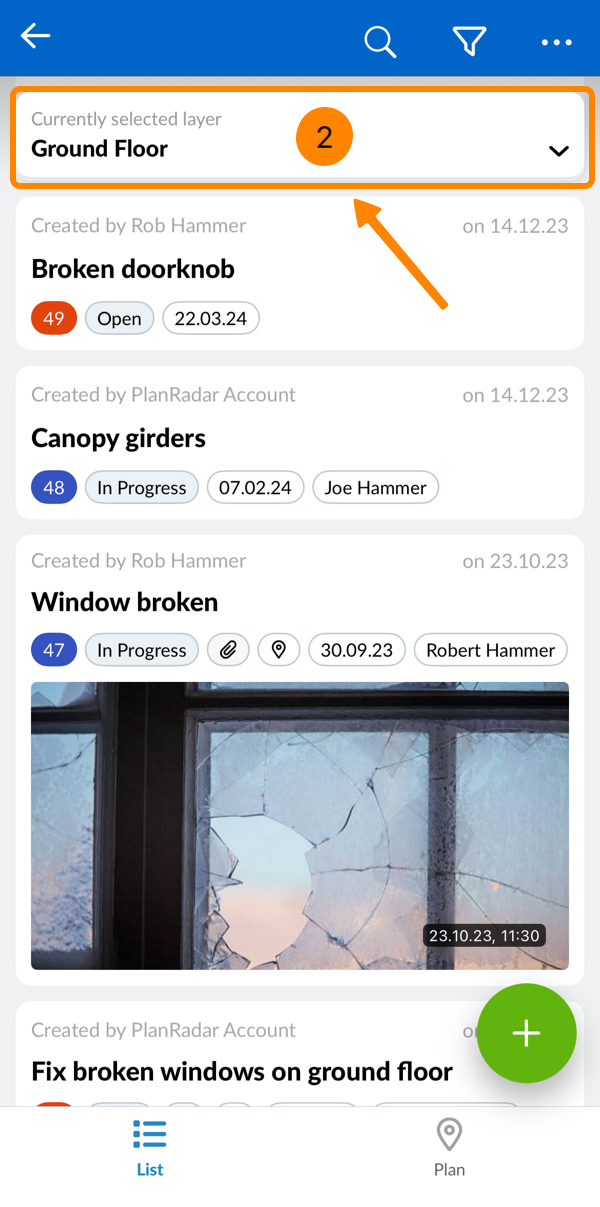

- Proszę otworzyć selektor warstw

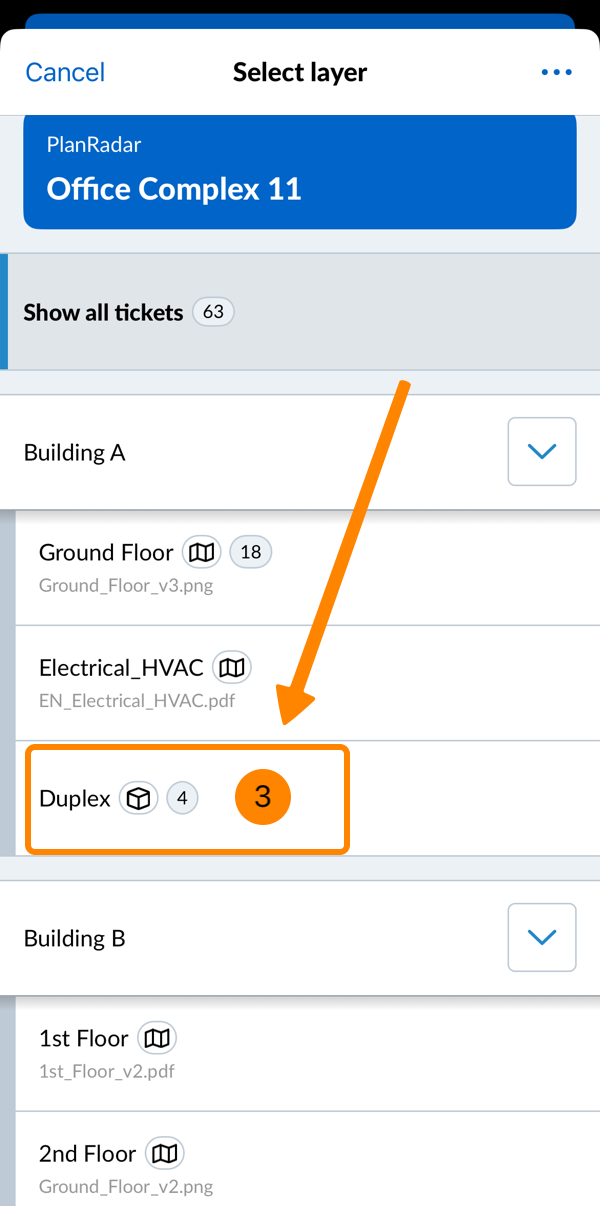

- Proszę dotknąć warstwę z modelem BIM (oznaczoną ikoną sześcianu)

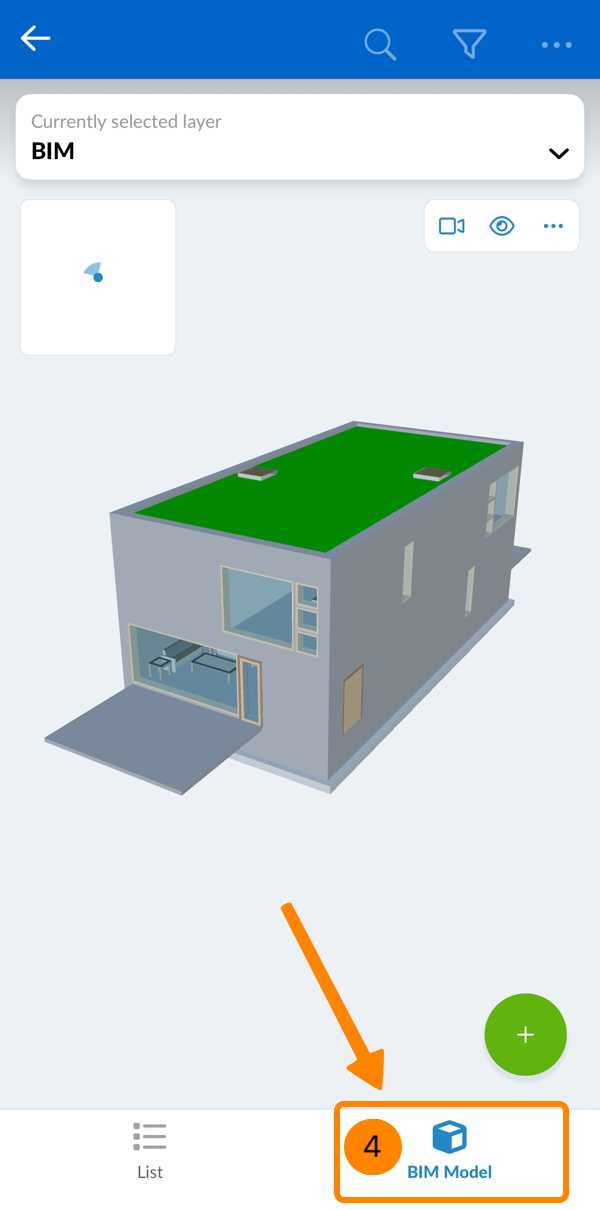

- Dotknij Model BIM
Wejść w tryb AR
Przed przejściem do trybu AR i wyrównaniem modelu BIM należy upewnić się, że stoją Państwo w tym samym fizycznym miejscu, które jest wyświetlane w modelu BIM.
Aby przejść do trybu AR:

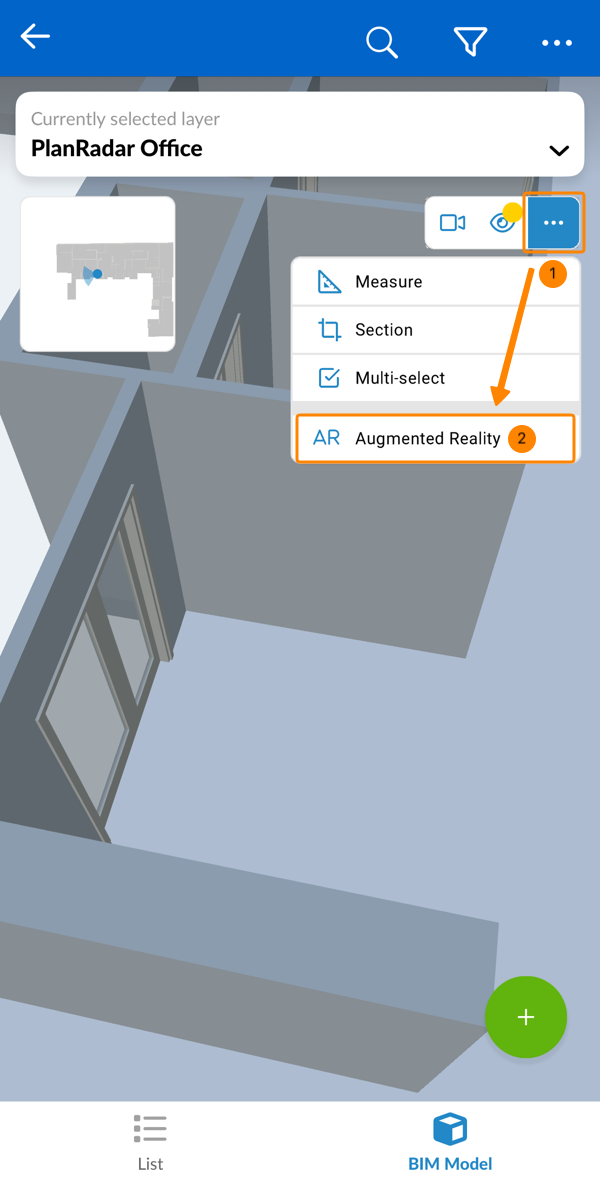

- Proszę otworzyć menu More
- Tap Rozszerzona rzeczywistość
Wyrównaj model BIM z kamerą
Proces wyrównania wykorzystuje dwa punkty odniesienia, aby dopasować model BIM do rzeczywistego otoczenia.
Aby wyrównać model BIM:

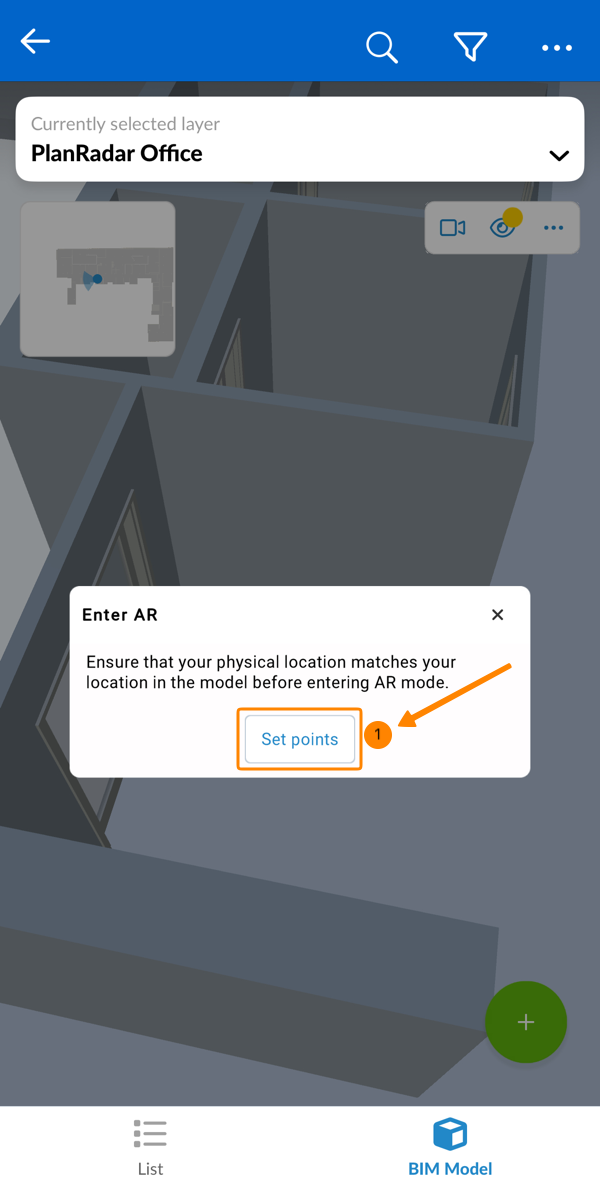

- Proszę dotknąć Set points, aby rozpocząć proces wyrównywania.
-
Ustaw pierwszy punkt w modelu BIM
Przeciągnij znacznik do dobrze widocznego narożnika, w którym podłoga styka się ze ścianą, w odległości około 2-3 metrów od bieżącej pozycji. -
Proszę ustawić drugi punkt w modelu BIM

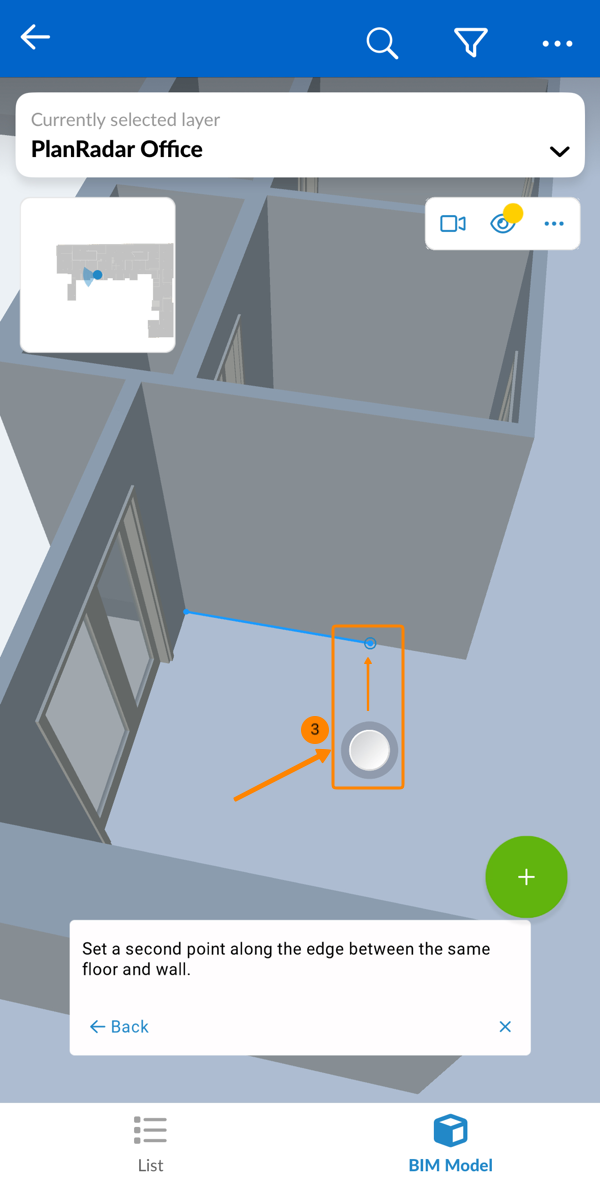

Proszę przeciągnąć znacznik wzdłuż tej samej krawędzi ściany, co pierwszy punkt, ale w innym położeniu. -
Wyrównać kamerę z pierwszym punktem
Skierować urządzenie mobilne w stronę tego samego fizycznego narożnika, który został wybrany jako pierwszy punkt. - Proszę dotknąć Potwierdź
-
Wyrównać kamerę z drugim punktem

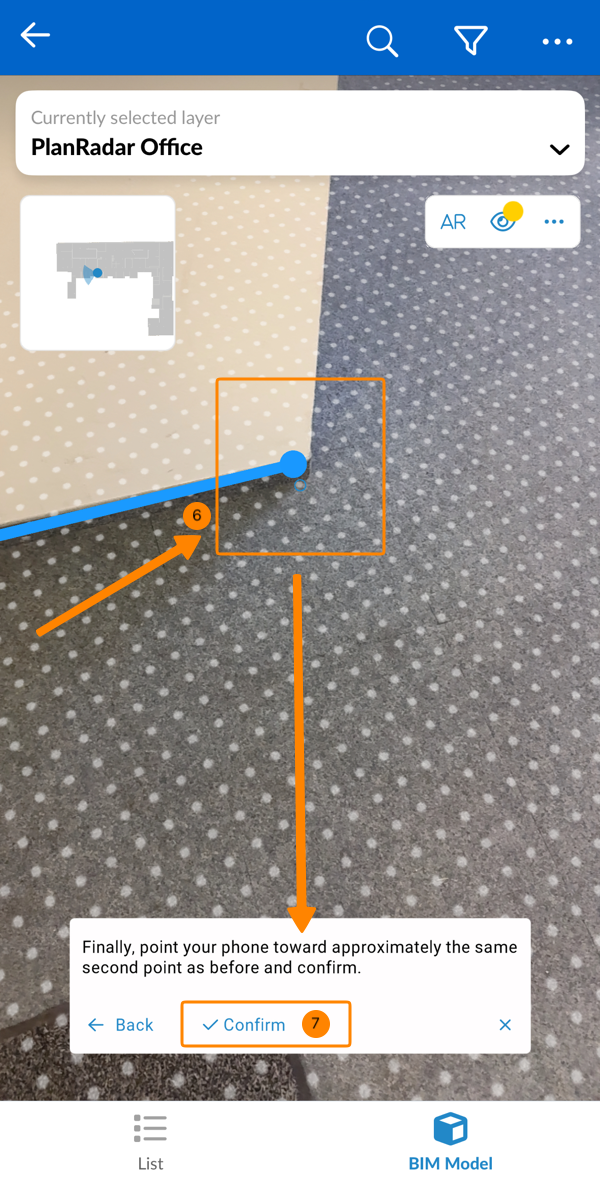

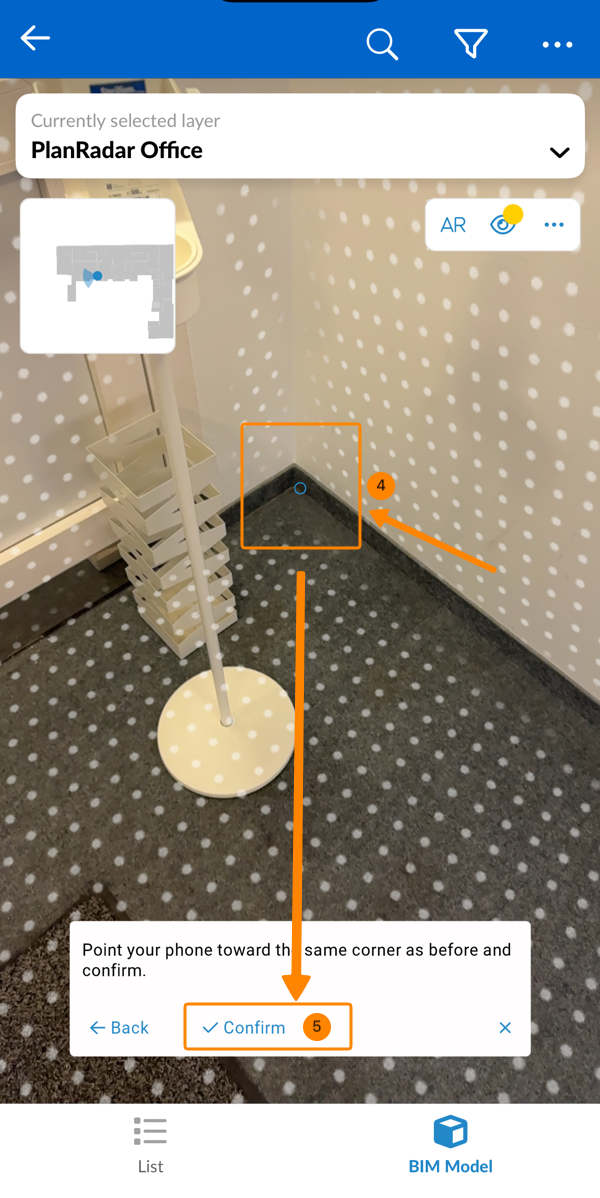

Skierować urządzenie mobilne w stronę fizycznej lokalizacji odpowiadającej drugiemu punktowi. - Proszę dotknąć Potwierdź
Po ukończeniu, model BIM powinien być zgodny z Państwa rzeczywistym widokiem.
Jeśli wyrównanie jest nieco nieprawidłowe, można je dostroić ręcznie za pomocą elementów sterujących regulacji, jak opisano poniżej w Ręczna regulacja wyrównania.
Rozejrzyj się w trybie AR
Teraz są Państwo w trybie AR i mogą rozglądać się dookoła, poruszając urządzeniem mobilnym, tak jakby robili Państwo zdjęcie lub nagrywali film. Model BIM zostanie automatycznie wyrównany.
Dostosować przezroczystość

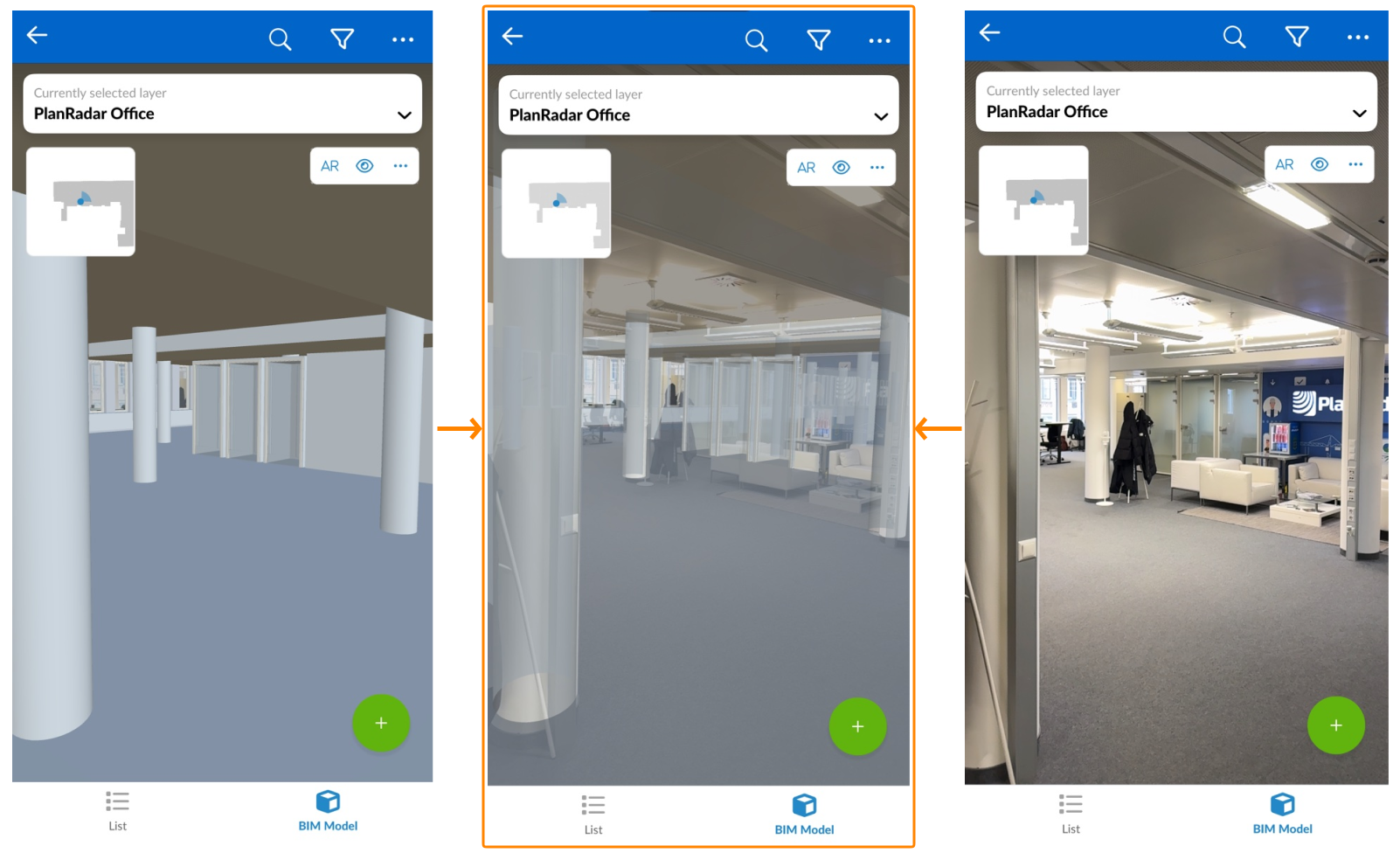

Jednocześnie widzą Państwo to, co kamera urządzenia mobilnego rejestruje na żywo oraz nakładkę modelu BIM. Można dostosować przezroczystość, aby skupić się bardziej na widoku z kamery lub modelu BIM.
Aby to zrobić:

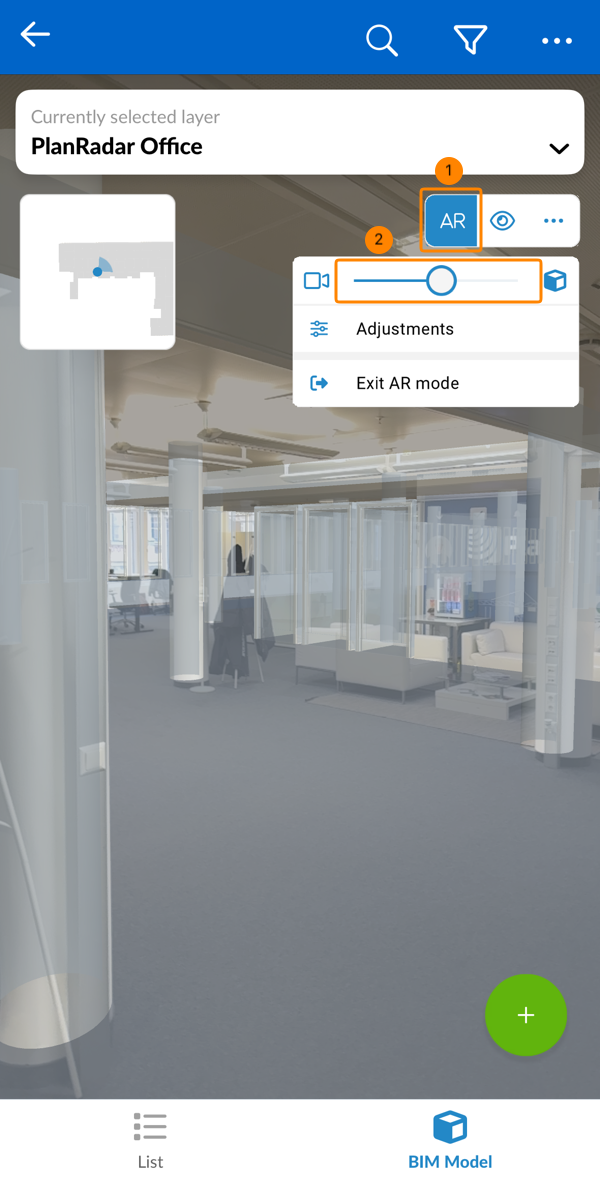

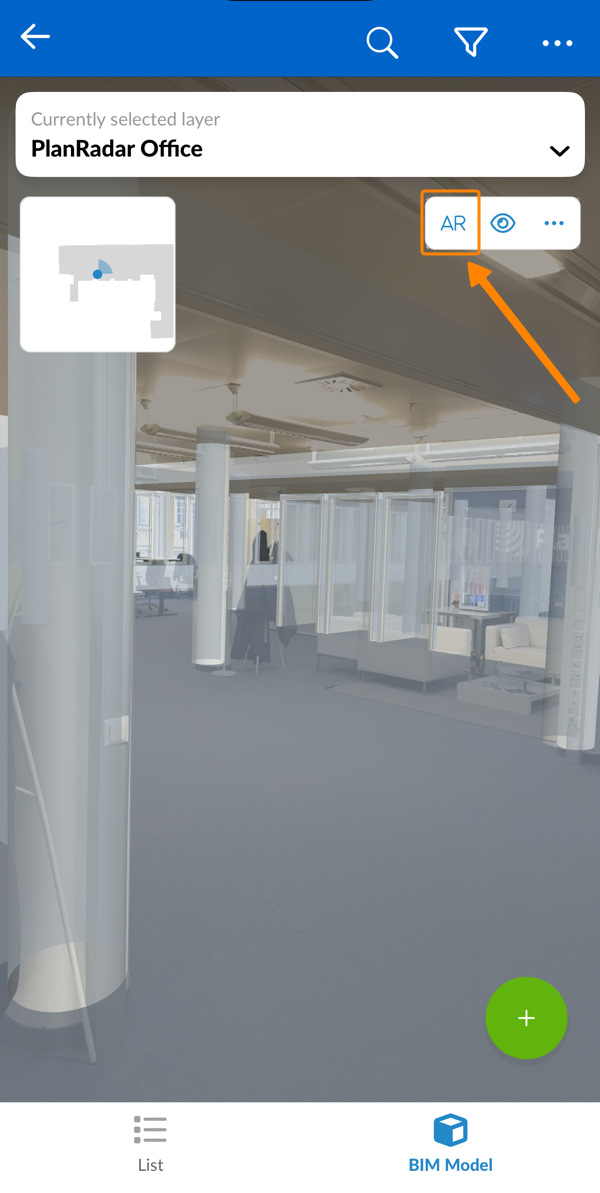

- Proszę kliknąć AR
- Proszę przeciągnąć suwak.
Proszę przesunąć suwak w lewo, aby zobaczyć więcej obrazu z kamery, a mniej z modelu BIM.
Proszę przesunąć suwak w prawo, aby zobaczyć więcej obrazu z modelu BIM, a mniej z kamery.
Ręczna regulacja wyrównania
Opcjonalnie można dostosować położenie modelu BIM na obrazie z kamery w osiach X, Y i Z oraz poprzez obrót. Jest to konieczne tylko w przypadku, gdy automatycznie wyrównane pozycje są nieco nieprawidłowe.
Aby to zrobić:
- Proszę kliknąć AR
- Dotknij Dostosowania
- Proszę dotknąć + lub -, aby przesunąć model BIM w górę lub w dół na odpowiedniej osi lub aby go obrócić
Wyjście z trybu AR
Wyjście z AR nie spowoduje zapisania wyrównania. Po ponownym wejściu do trybu AR konieczne będzie ponowne Align BIM Model with Camera. Opuszczenie przeglądarki BIM lub przełączenie modelu/warstwy spowoduje automatyczne wyjście z trybu AR.
Aby wyjść z trybu AR:
- Proszę kliknąć AR
- Proszę dotknąć . Wyjście z trybu AR
